에어팟 작동시간이 줄어서 배터리 자가교체(DIY)

에어팟 1세대를 당근마켓에서 2만원에 구입한 후 잘 쓰다가

이제는 에어팟 오른쪽의 배터리가 10분도 지속되지 않아서

사용할 수 없는 상태였습니다



에어팟 프로가 아닌 에어팟 1세대와 2세대는

커널형이 아니라서 밀폐가 안되므로

주변소음을 배제하고 음악만을 잘 듣고자 할 때는 적합하지 않습니다



하지만 커널형이 아니다 보니 귀를 압박하는 느낌이 거의 없어서

장시간 편하게 착용이 가능합니다

게다가 오픈형이라서 주변의 소음이 들리는 형태이므로

주변 소리를 못 들어서 위험해지는 일이 없습니다



결론은 일반적인 사용에 있어서는

가장 무난한 무선이어폰입니다

게다가 음질도 좋은 이어폰을

당근마켓에서 2만원에 구할 수 있습니다



다만 단점은 배터리 수명이 짧아져서 2만원 정도에 싸게 판매하는 것이므로

수리를 의뢰하는 경우

저렴한 사설에서도 한쪽당 3만원 정도의 비용이 소요되어

양쪽을 모두 수리하는 경우 6만원 이상의 비용이 필요합니다



아래 글과 같이 에어팟 배터리 교체에 필요한 부분들을

차근차근 준비하였습니다

에어팟 배터리 교체용 고급인두기 HAKKO T12 저렴하게(13$) 마련하기 (tistory.com)



에어팟 배터리 교체용 고급인두기 HAKKO T12 저렴하게(13$) 마련하기



오늘은 차근차근 준비한 도구들을 사용하여

에어팟 배터리를 성공적으로 교체한 내용을 공유해드립니다



1. 주요 준비물

A. 휘어진 얇은 인두와 인두팁 : 에어팟 배터리 교체용 고급인두기 HAKKO T12 저렴하게(13$) 마련하기 (tistory.com)



B. 과열을 막기위한 플럭스

  - 플럭스 없이 인두로 플렛케이블을 가열하면 배터리가 연결된 플렛케이블에 열을 너무 오래가하게 되어

    플렛케이블이나 에어팟 케이스가 손상될 위험이 매우 높습니다

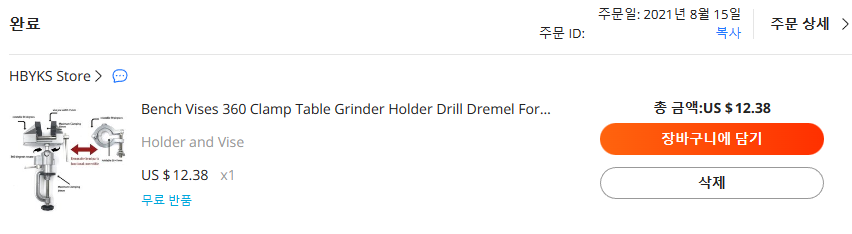

C. 에어팟을 잡아줄 도구 : 목공등에도 사용할 수 있는 도구입니다

   - 두손을 모두 작업(왼손은 핀셋, 오른손은 인두)에 사용해야 해서 에어팟을 잘 잡아줄 도구가 꼭 필요합니다

     구입링크 : https://s.click.aliexpress.com/e/_DCsJj0j

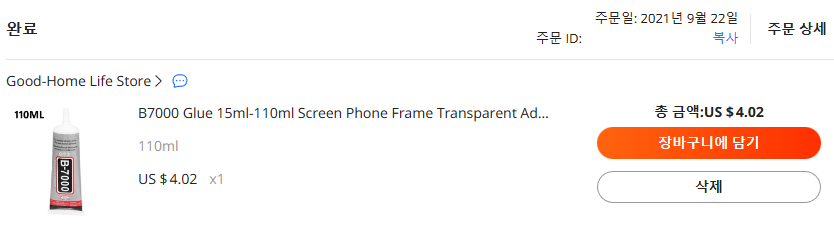

D. 휴대폰용 접착제 : 다른 용도로도 사용하기 위해 큰 용량으로 구입했습니다

     구입링크 : https://ko.aliexpress.com/item/1005001972491371.html

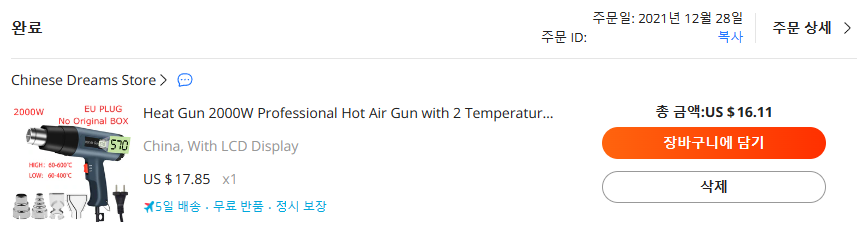

E. 열풍기 : 헤어드라이어로 하는 분도 있지만 성공률을 높히려면 온도를 설정할 수 있는 열풍기가 좋습니다

                   저는 아날로그 조절식으로 구입했는데 온도가 정확히 조절되지 않고 온도표시 LCD의 특성이 나빠서 온도가 잘 보이지 않습니다

                   설정한 온도를 정확히 유지하는 디지털 방식으로 구입하는 것이 좋겠습니다

     구입링크 : https://ko.aliexpress.com/item/1005002470790574.html

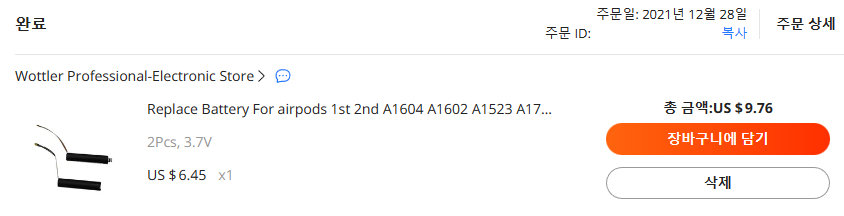

F. 교체용 신품 배터리

    구입링크 : https://s.click.aliexpress.com/e/_DDtEbSP

G. 배터리를 빼낼때 사용할 튼튼하며 표족한 핀셋

   - 끝을 구부려서 배터리를 빼내는 전용도구로 만들어 사용합니다

    구입링크 : https://s.click.aliexpress.com/e/_DlS9XRp



도구가 많은 듯 하지만

A, B, C, D, E는 모두 전용도구가 아닌 범용도구라서

한번 구입하여 여러용도로 잘 사용할 수 있습니다

F 는 교체용 배터리니 꼭 필요한 부품이고

G 는 배터리를 꺼내기 위해 핀셋을 저렴하게 구입하여 가공하여 사용합니다

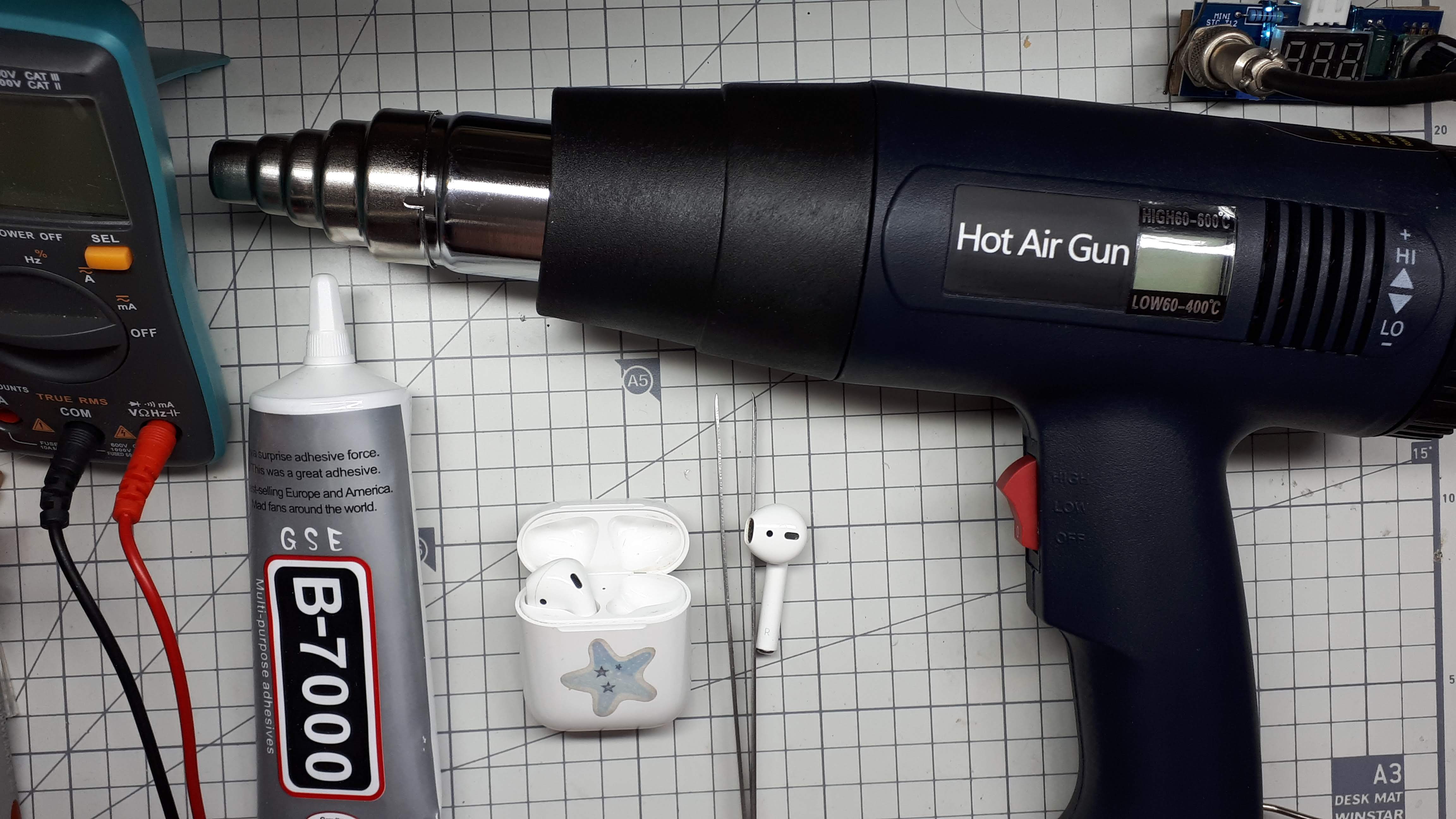

아래 사진에는 열풍기, 배터리 교체가 필요한 에어팟, 핀셋, 휴대폰용 접착제(B-7000)이 있습니다



2. 수리과정

기본 수리과정은 위의 얇은 인두 소개글에서 보여드렸던

아래의 REWA Technology 동영상에서 많은 정보를 얻을 수 있습니다

https://youtu.be/pE9aB5aPbMM





REWA의 동영상을 캡쳐한 사진과 제가 직접 촬영한 사진을 사용해서 과정을 설명드립니다

REWA의 동영상이 매우 잘되어 있으므로 모두 숙지하시고

제 사진은 추가로 사용하세요



*사전준비

에어팟 충전단자는 6mm 크기로 육안으로 직접보기에는 작습니다

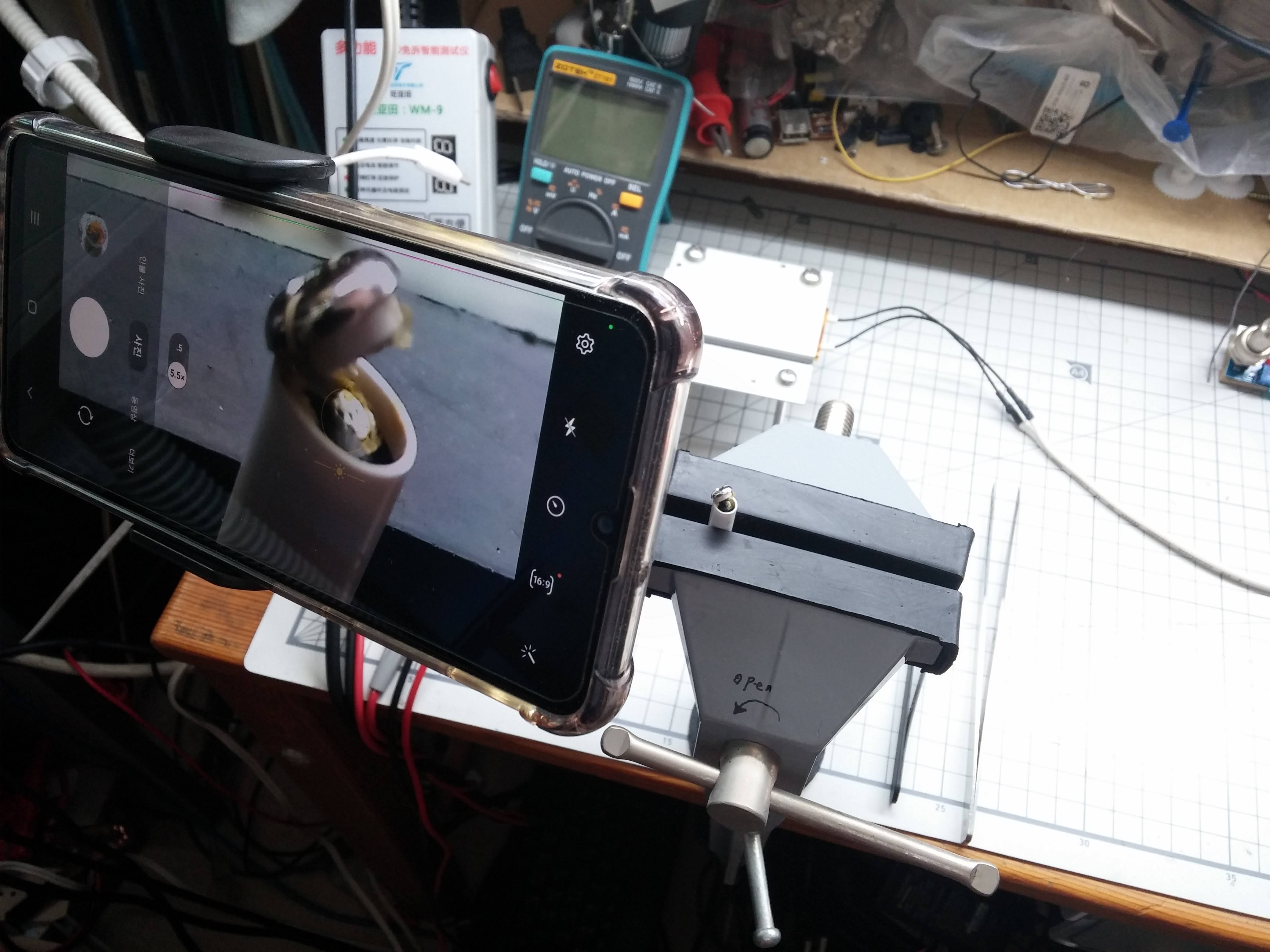

아래 사진을 참고하셔서 8~10배 확대되는 스마트폰 카메라 기능을 사용하여

상세하게 확인하면서 진행하세요



A. 에어팟의 충전단자 금속 뚜껑을 여는 과정 : 난이도 쉬움

REWA 동영상의 설명과 같이

열풍기의 온도를 섭씨 80~100도로 설정하고 2cm 거리에서 3분간 뒤집으면서 가열해 줍니다

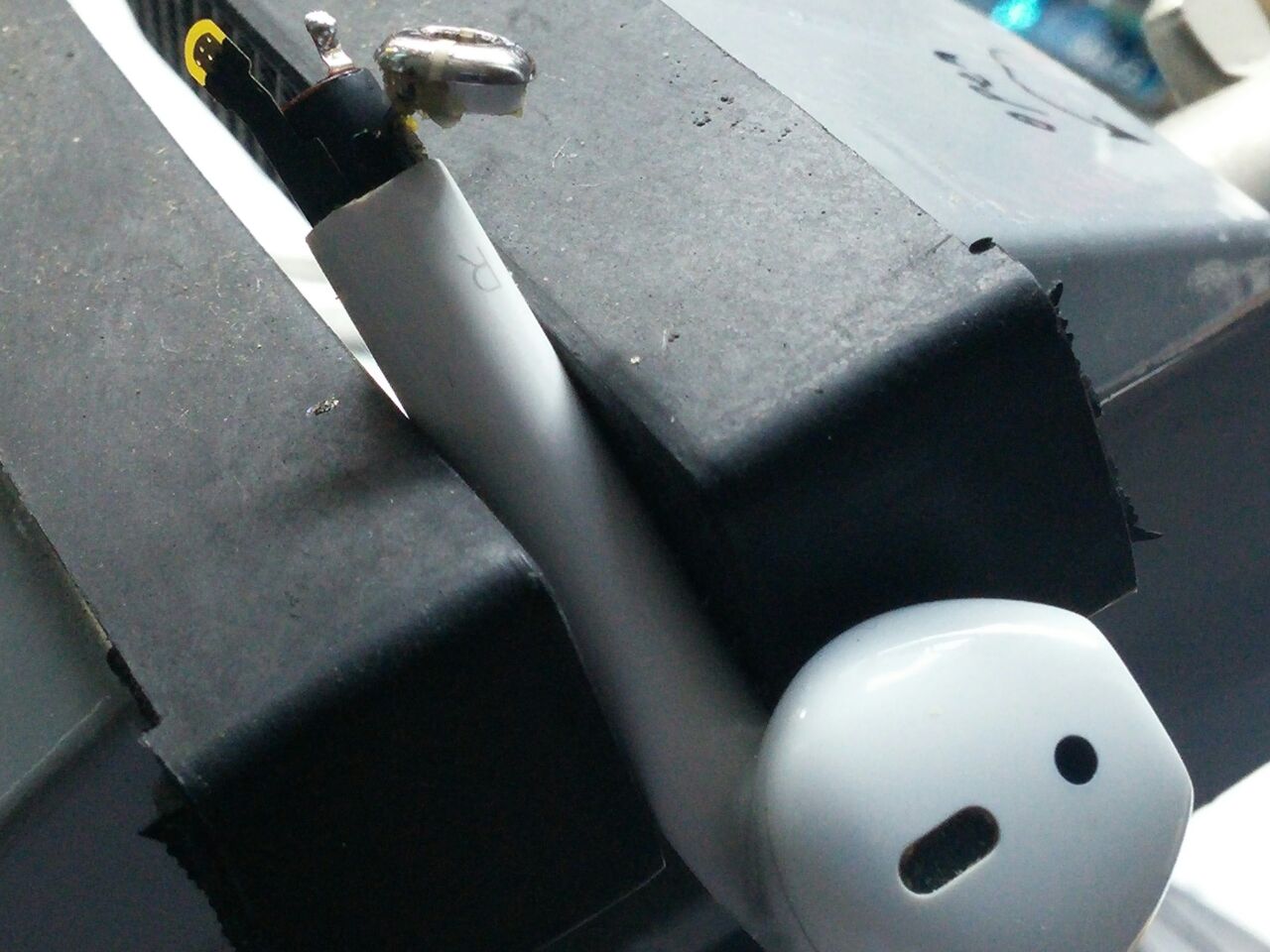

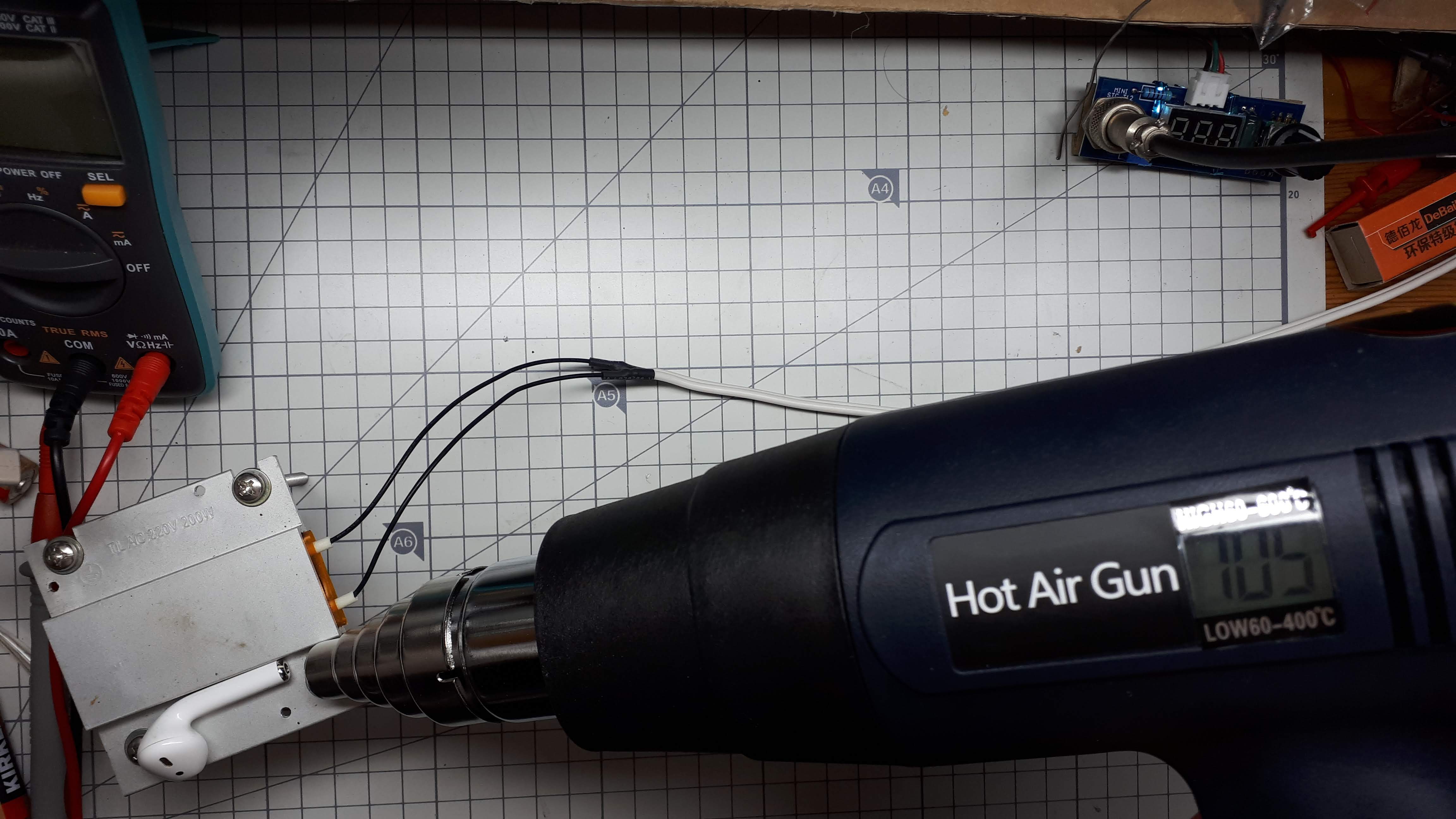

저는 아래 사진과 같이 전원off 상태의 솔더링 플레이트 위에 올려놓고 가열하였습니다

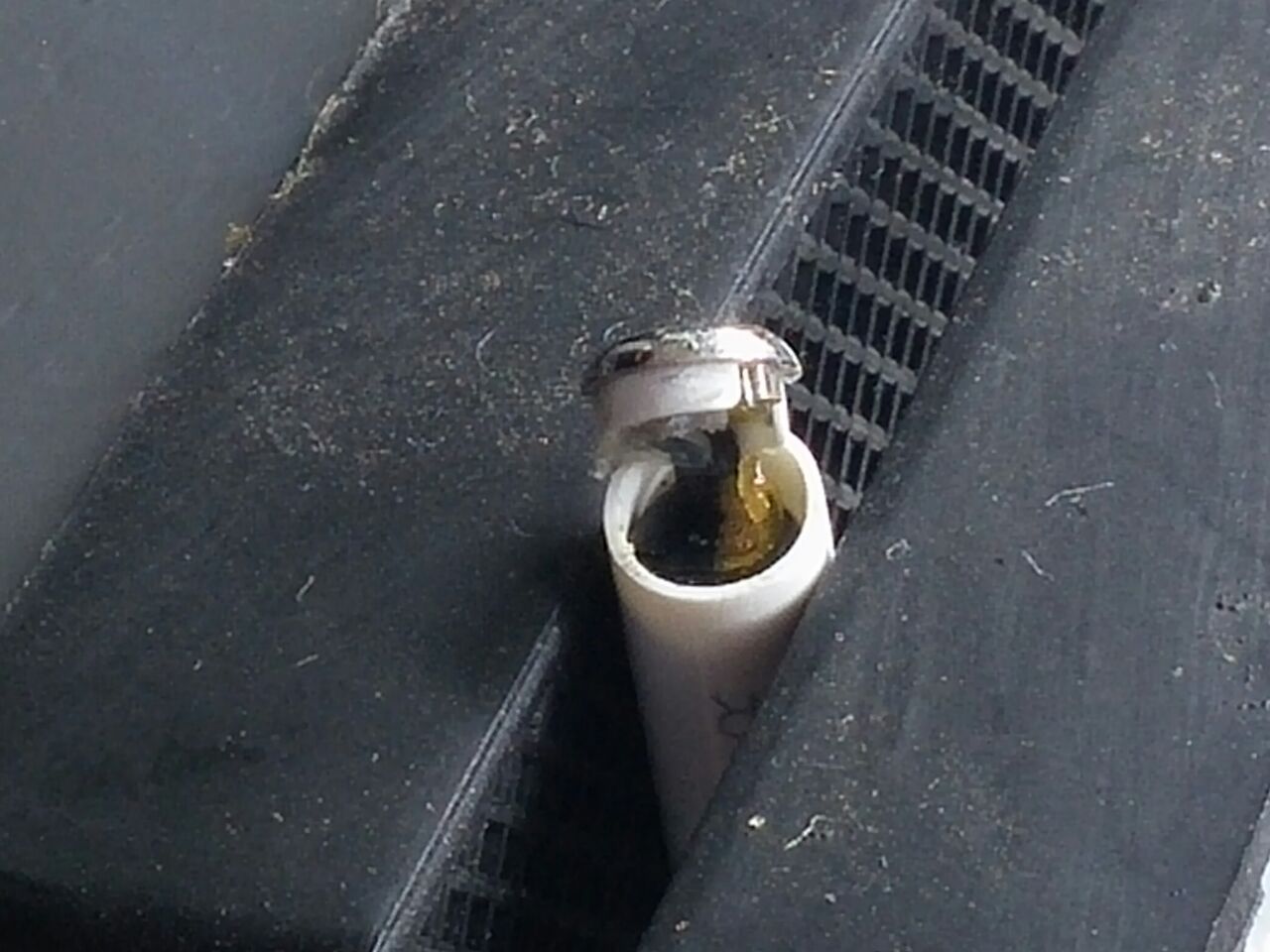

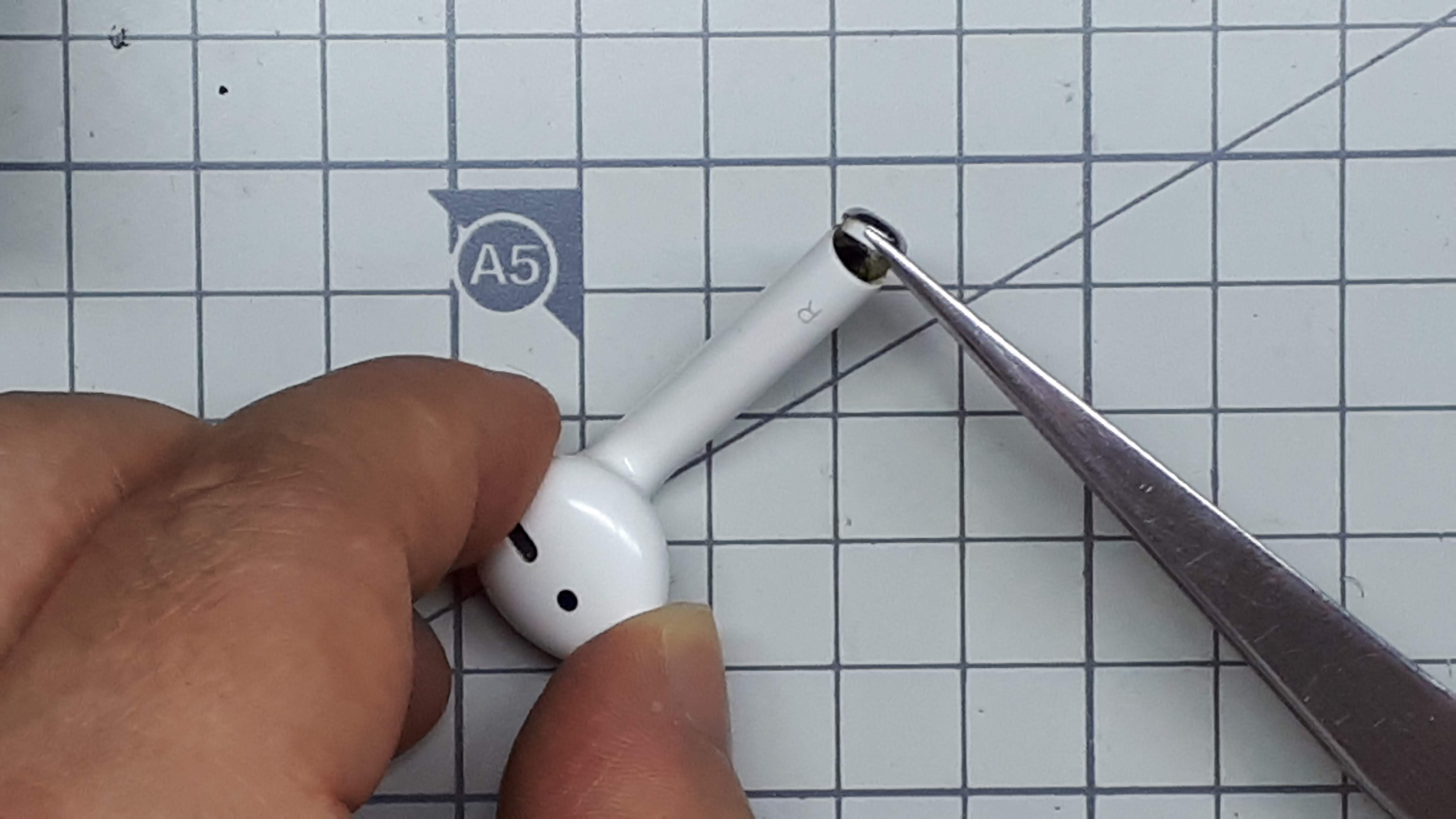

아래사진과 같이 가열 후 핀셋이나 손톱, 칼등을 사용하여 살살 열어주세요

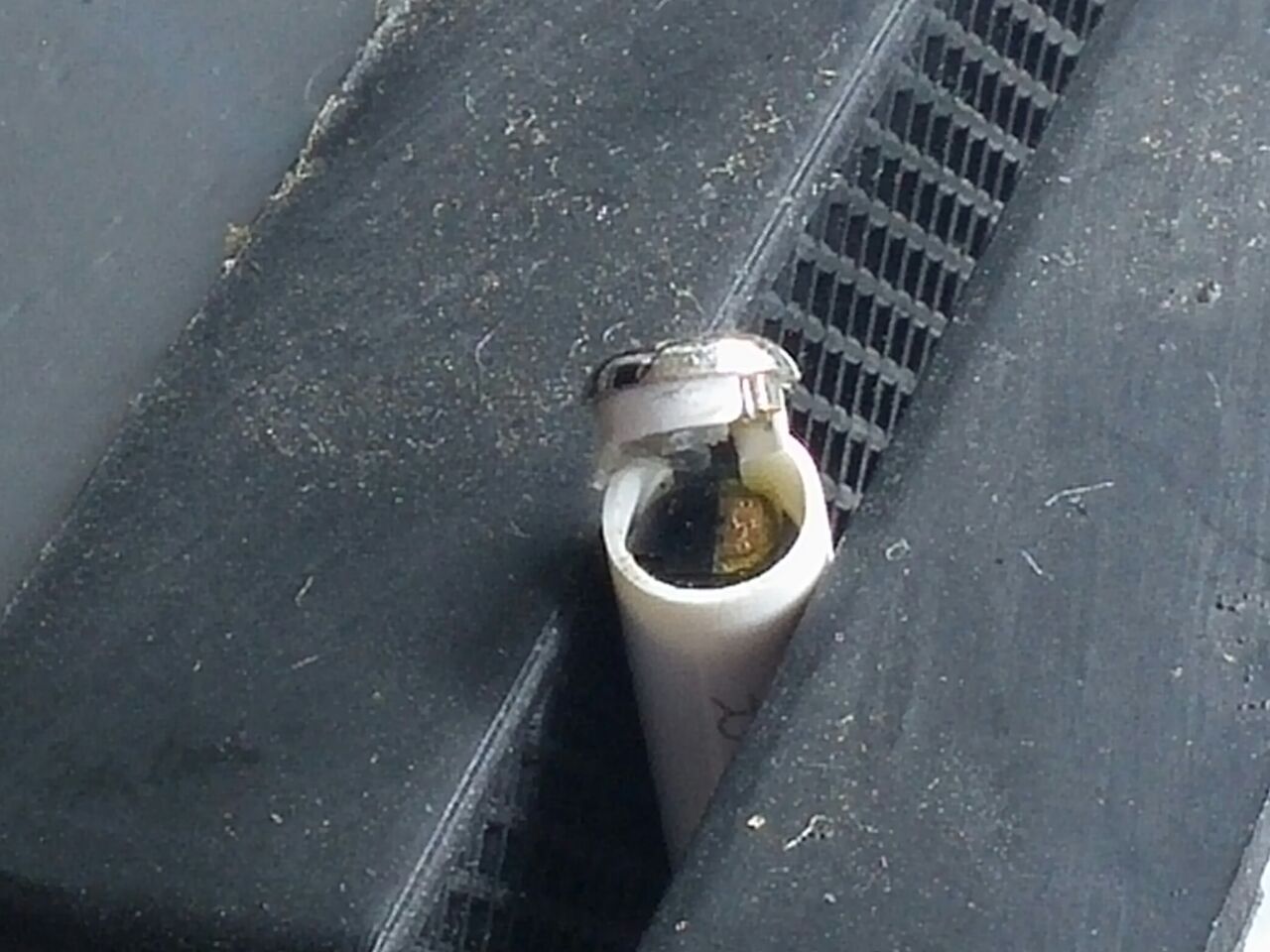

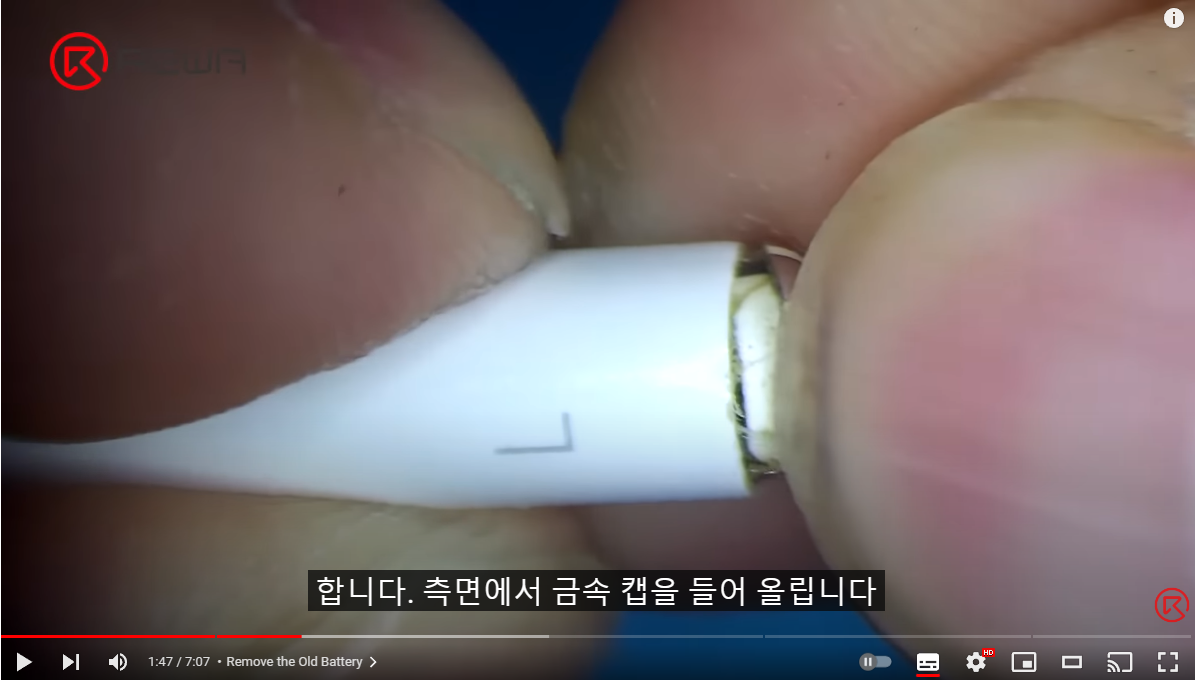

아래의 REWA 동영상 장면과 같이 쉽게 열립니다

주의할 점은 L, R 표시가 있는  쪽을 여는 것입니다

L, R 표시의 반대쪽은 플렛케이블이 있어서 그 방향을 열면 망가집니다



혹시 잘 안열리면 한번 더 80~ 100도로 설정하고 2cm 거리에서 3분간 가열해 줍니다

투명한 접착제가 발라져 있으니

REWA 동영상을 참조하여 접착제를 모두 차근차근 떼어줍니다



B. 얇은 인두를 사용하여 배터리와 연결된 플렛케이블의 납땜을 분리함 : 난이도 높음

수리과정중에 가장 난이도가 높은 부분입니다

하지만 적절한 인두와 플러스를 잘 사용하면 난이도가 낮아집니다



아래의 REWA 동영상 장면과 같이 플럭스를 사용하고

핀셋으로 분리된 배터리의 케이블의 음극단자를 들어올립니다

저의 경우 플럭스를 사용하지 않고 진행했더니 배터리 케이블이 손상되었습니다

하지만 새 배터리에는 새 배터리 케이블이 붙어오므로

문제없이 수리할 수 있었습니다



다음은 배터리의 양극단자를 분리할 차례입니다

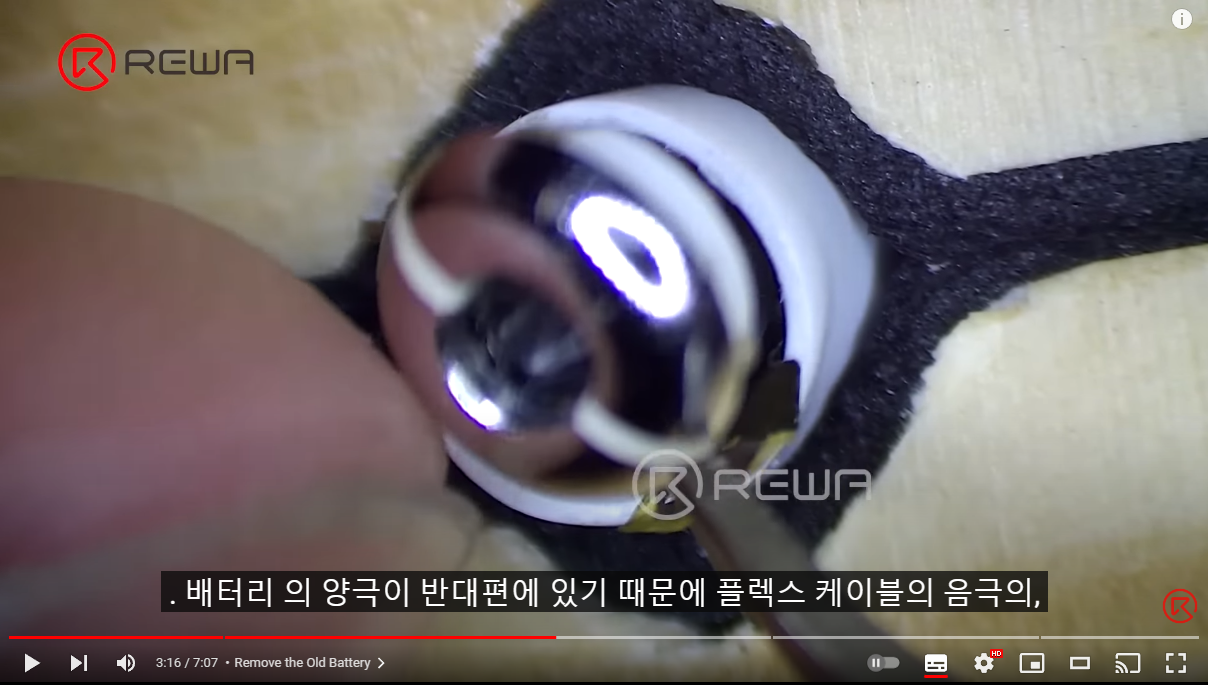

아래의 REWA 동영상 장면과 같이 L, R 글자 표시의 반대쪽을 들어서 올립니다

이 때 핀셋을 이용해서 배터리에 연결된 구부러진 니켈을 들어올려야 합니다

케이블만 들어올리면 케이블이 끊어질 위험이 있습니다



완전히 들어올리면

아래의 REWA 동영상 장면과 같이

배터리의 양극단자에 연결된 얇은 니켈이 보이게 됩니다

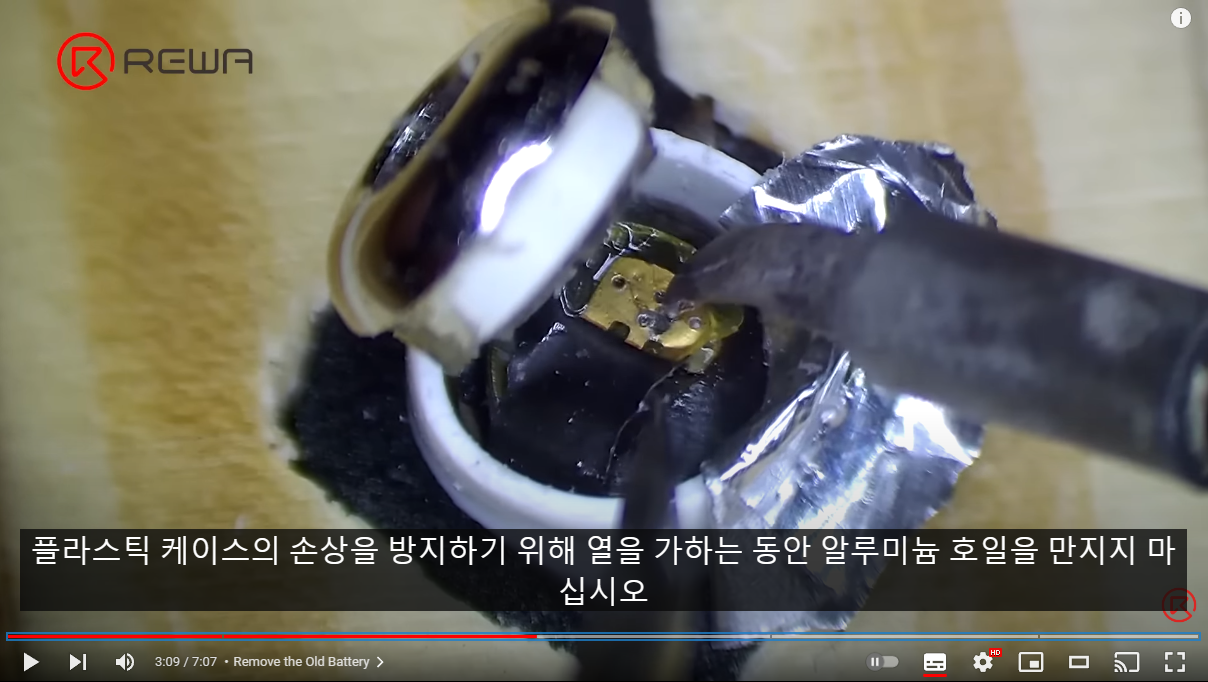

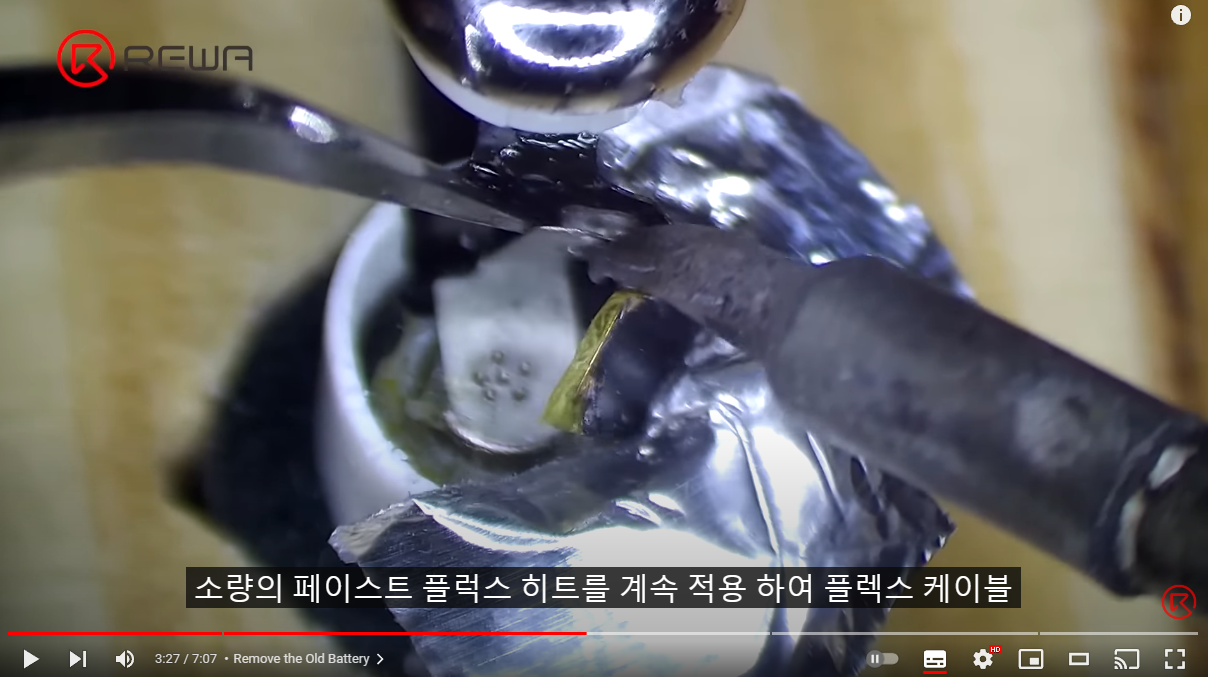

아래의 REWA 동영상 장면과 같이

핀셋, 얇은 인두와 플럭스를 사용하여

배터리 양극 니켈단자를 플렛케이블에서 분리합니다

여기까지 진행했으면

난이도가 높은 부분은 모두 완료가 되었습니다



C. 얇고 튼튼한 핀셋을 구부려서 배터리를 꺼냄 : 난이도 중간

REWA 동영상을 참조하여 양극 니켈단자를 당겨서 뜯어내면

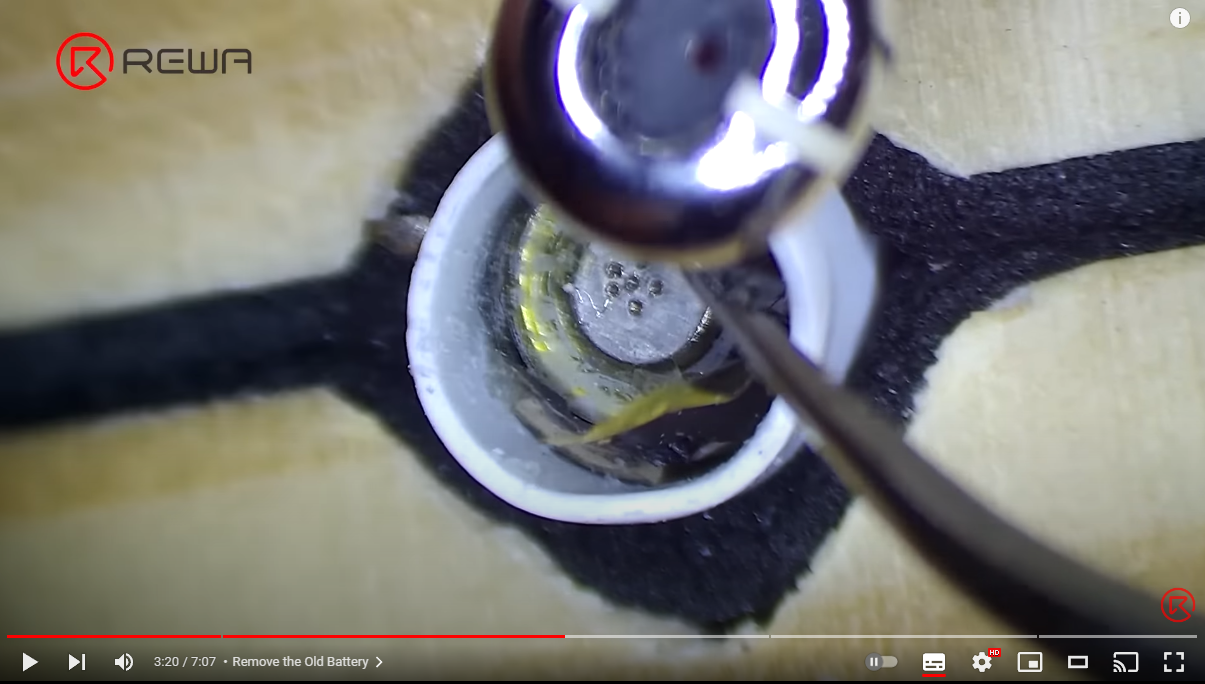

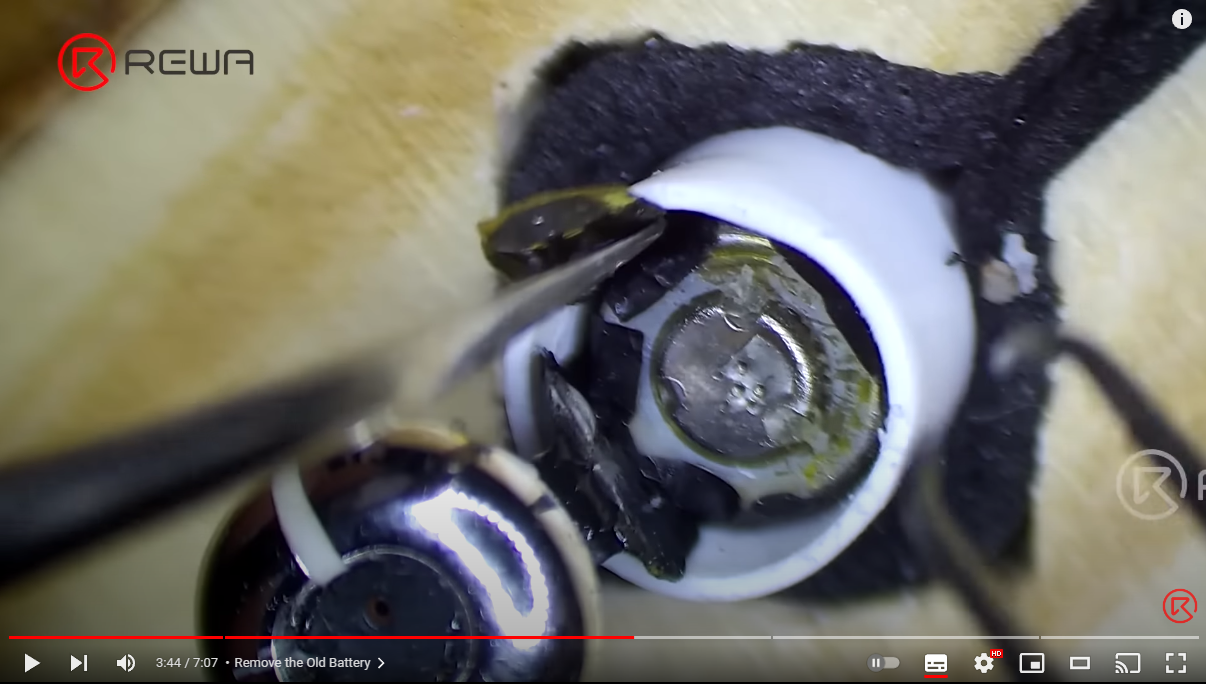

아래의 REWA 동영상 장면과 같이 배터리의 양극단자가 보입니다

배터리 양극단자에는 구멍이 있어서

구멍에 들어갈 수 있는 얇은 적절한 도구를 사용하면

배터리를 꺼낼 수 있습니다



얇고 튼튼한 핀셋을 가공하여 배터리를 꺼낼 수 있는 도구로 만들어야 합니다

얇고 직선모양의 핀셋을 사용하는 것이 좋으나

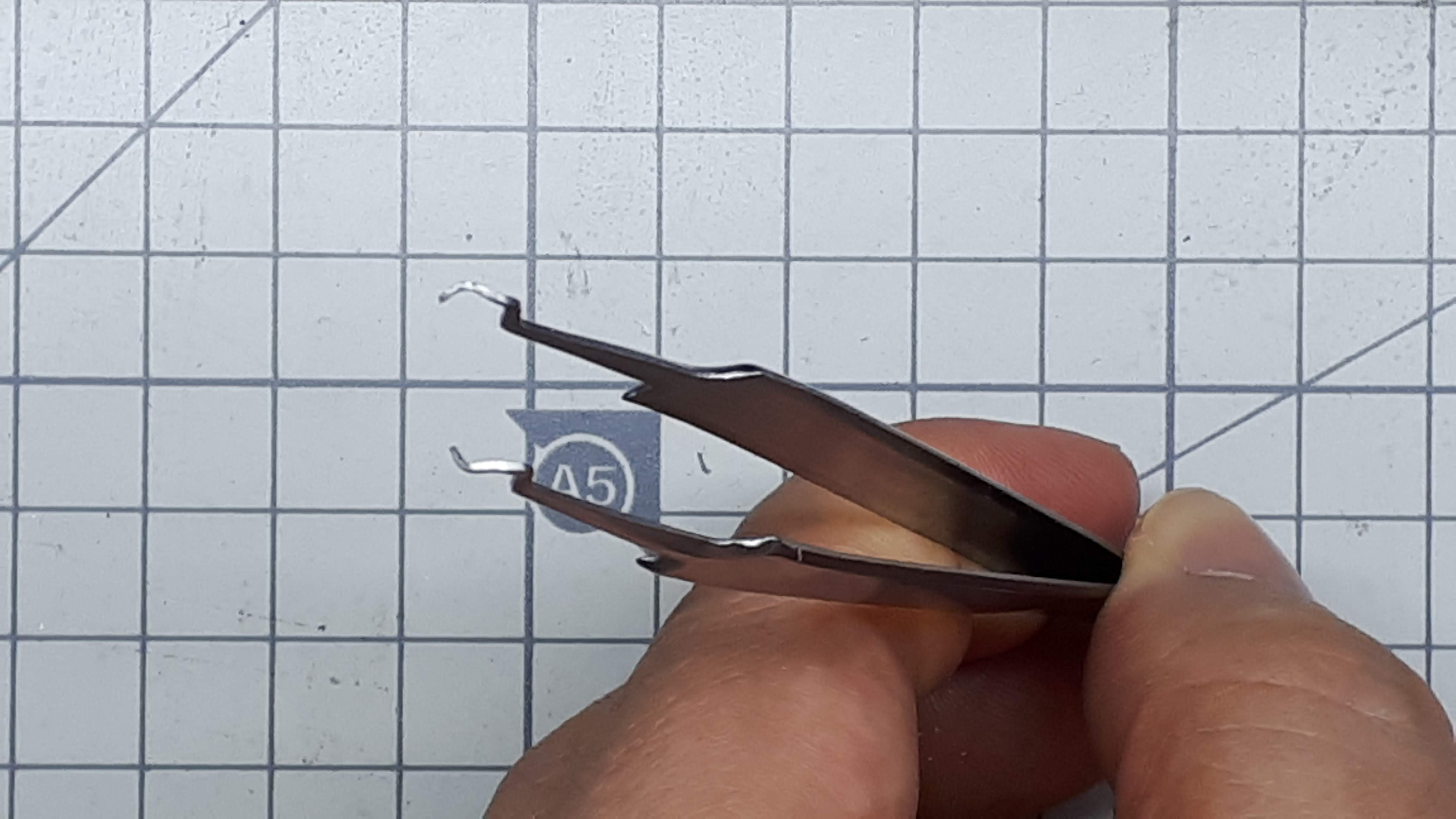

집에 적절한 핀셋이 없어서 와이프가 다이소에서 구입했던 여드름압출용 구부러진 얇은 핀셋을

아래 사진과 같이 구부려서 사용하였습니다



REWA 동영상의 설명과 같이

열풍기의 온도를 섭시 100도로 설정하고 3~5분간 가열한 후

위에 만들어 놓은 핀셋을 배터리 양극의 구멍에 넣고 약간 세게 당기면 천천히 나옵니다

(두번째 에어팟 수리시도는 에어팟의 배터리 부분 플라스틱이 살짝 녹으면서 줄어드는 현상이 발생했네요

다음부터는 100도가 아닌 90도 정도로 설정하여 시도하는 것이 좋을 듯 싶네요)

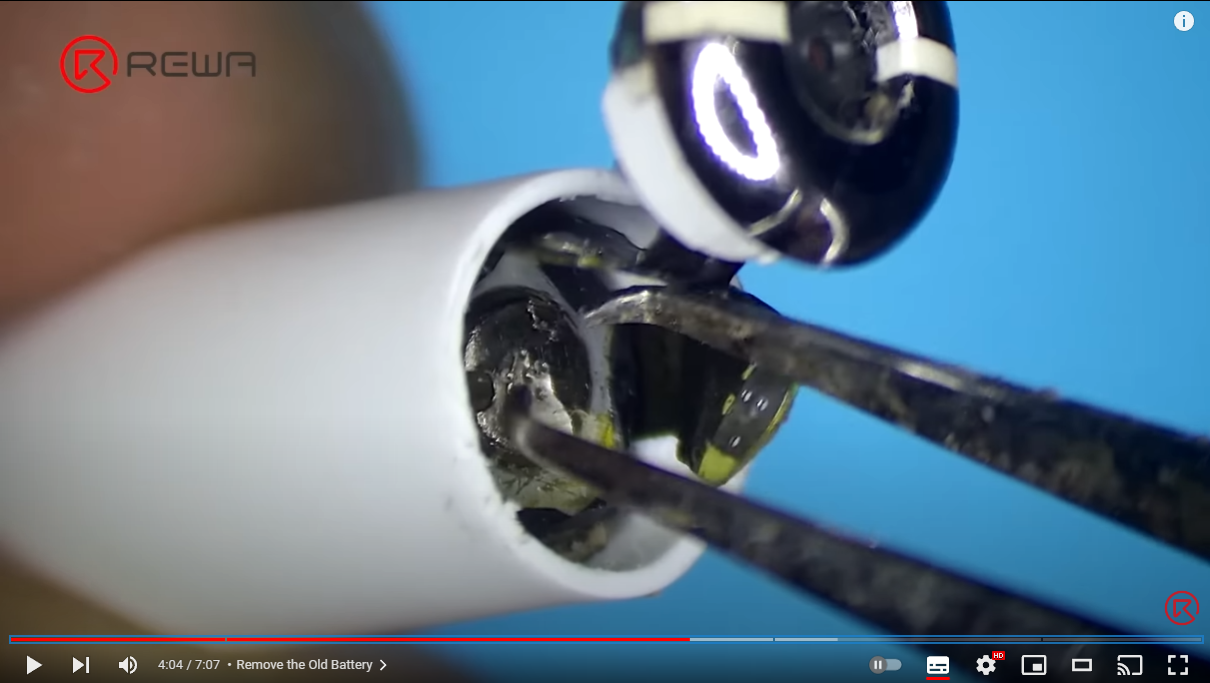

아래 REWA 동영상의 장면을 참고하세요

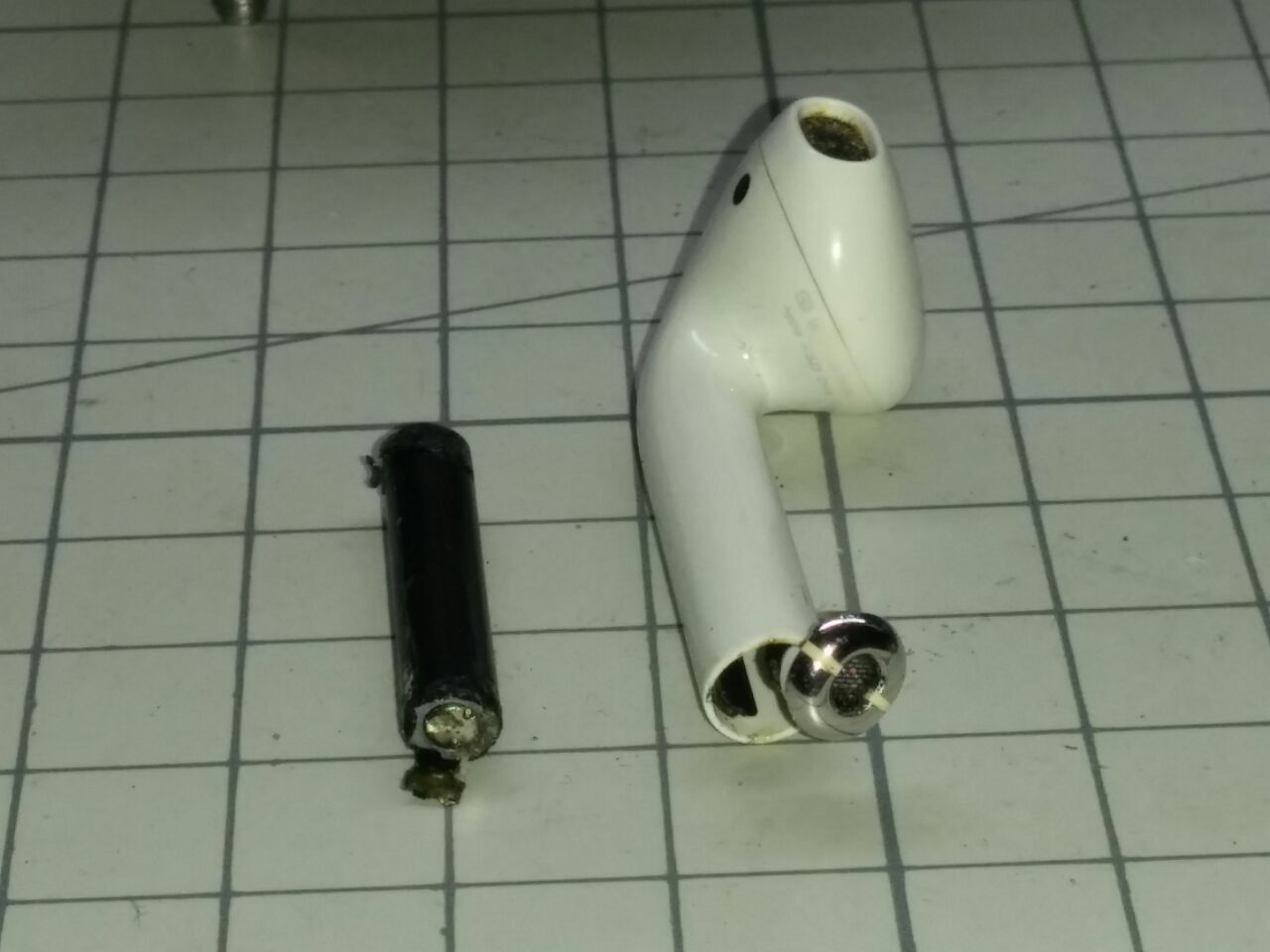

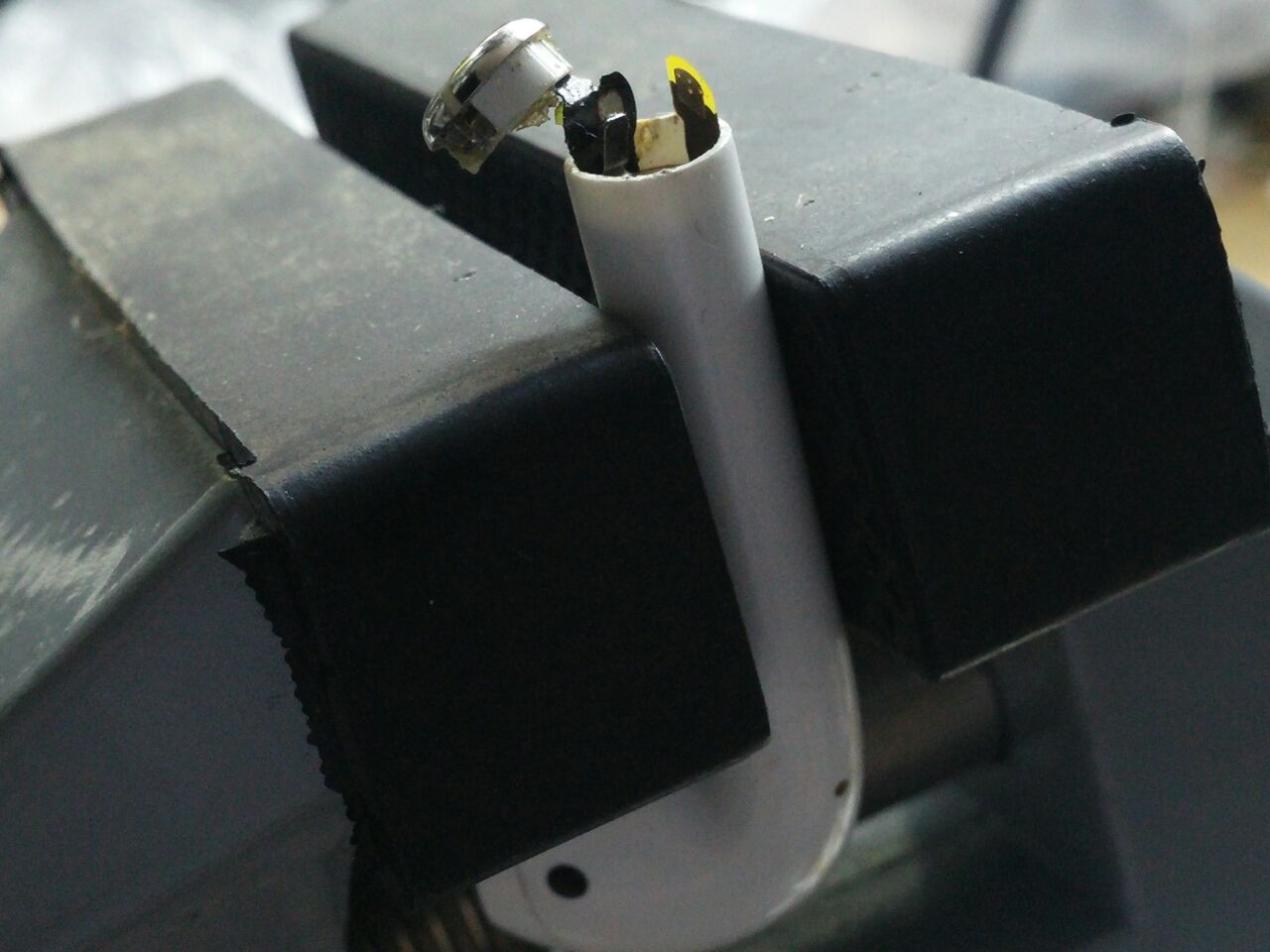

적절한 도구를 사용하여 지속적으로 잡아당기면 아래 사진과 같이 분리됩니다

위 사진을 보면 기존 배터리의 음극 케이블이 손상되어 있습니다

하지만 새배터리에는 새 음극 케이블이 붙어서 오므로

수리에는 지장이 없습니다



추가로 수리할 에어팟이 있어서 핀셋을 구입해 두었습니다

혹시 구입하실 분은 아래 링크를 참고하세요

https://s.click.aliexpress.com/e/_DlS9XRp

https://www.aliexpress.com/item/1005004670859560.html?aff_fcid=bfdb1b982f6a4e36b5cf09bf4bf0dfab-1692429228296-00451-_DlS9XRp&tt=CPS_NORMAL&aff_fsk=_DlS9XRp&aff_platform=shareComponent-detail&sk=_DlS9XRp&aff_trace_key=bfdb1b982f6a4e36b5cf09bf4bf0dfab-1692429228296-00451-_DlS9XRp&terminal_id=66821beb105c405889e1704ed9817489&afSmartRedirect=y



D. 새배터리 삽입 및 납땜 : 난이도 중

배터리의 양극의 플렛케이블에 붙일쪽에 납을 묻힌 후에

새배터리의 양극을 플렛케이블 방향을 잘 맞춰서 삽입합니다



아래 사진과 같이 끝까지 배터리를 삽입합니다



아래사진과 같이 플럭스를 사용하여 양극단자를 잘 가열하면서 플렛케이블에 납땜합니다

양극단자를 납땜했으면

플렛케이블을 눌러서 양극의 니켈단자를 접어줍니다



배터리의 음극단자는 납을 붙여야 하는 반대쪽에서 가열해서 납을 붙여야 하니

아래 사진과 같이 플럭스를 충분히 사용하세요



아래 사진과 같이 납작하게 잘 납땜 되었습니다



E 동작확인 및 충전단자 접착



이 상태에서 금속 충전단자를 접착하지 않은 상태에서

잘 눌러서 충전기에 삽입합니다



오른쪽 에어팟의 배터리를 수리한 경우

에어팟 충전케이스에 꽂아서 주황색 불이 깜빡이면 성공입니다



이때 에어팟 초기화 동작을 수행합니다

에어팟 케이스 전면의 버튼을 상태표시등이 황색으로 깜박이다가 흰색으로 깜빡일 때까지 15초동안 누릅니다



핸드폰에 페어링을 수행하여 기존에 변경했던 이름이 아닌 'AirPods' 의 기본상태 명칭으로 페이링이 됩니다

배터리를 교체한 오른쪽 에어팟에서 소리가 잘 나옵니다

배터리 교체가 완료되었습니다



이제 금속 충전단자를 접착합니다

저의 경우 나중에 한번 더 배터리를 교환하는 경우를 고려하여

B-7000 접착제를 최소한으로 사용하여 접착하였습니다

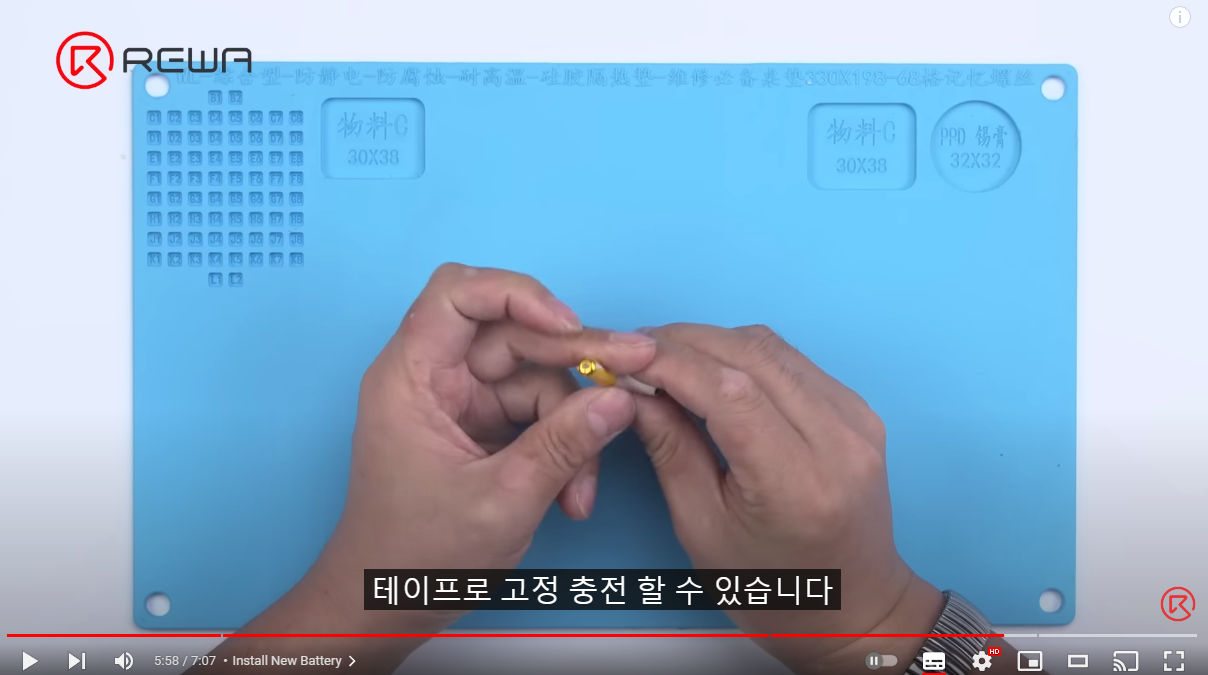

아래의 REWA 동영상 장면과 같이

테이프로 고정하여 1시간이상 접착시켜 줍니다

지금은 PC에 페어링을 수행하여

수리한 에어팟으로 음악을 들으면서 이 글을 작성하고 있는데

수리하지 않은 왼쪽도 2시간정도는 사용가능한 듯하고

수리한 오른쪽은 2시간 이상동작하는 것이 확인되었습니다



오늘은 에어팟의 배터리를

직접 교체하여 수리한 내용을 공유해 드렸습니다
