[의뢰품]삼성 SMS-2000 스피커 고장 세부 분석

아래 글에서 수리를 의뢰받은 스피커의 수리를 시도하였습니다

[의뢰품]삼성 SMS-2000 스피커 수리 완료? (tistory.com)

[의뢰품]삼성 SMS-2000 스피커 수리 완료?



전원 버튼을 눌러도 전원이 들어오지 않는 현상이 심해서 여전히 사용할 수 없습니다

어쩌다가 한번 전원이 켜지면 고장이었던 버튼들을 수리해서 모든 기능이 잘 동작하는데

전원이 거의 켜지지 않아서 사용할 수 없습니다



오늘은 전원동작 오류를 수리할 수 있는지

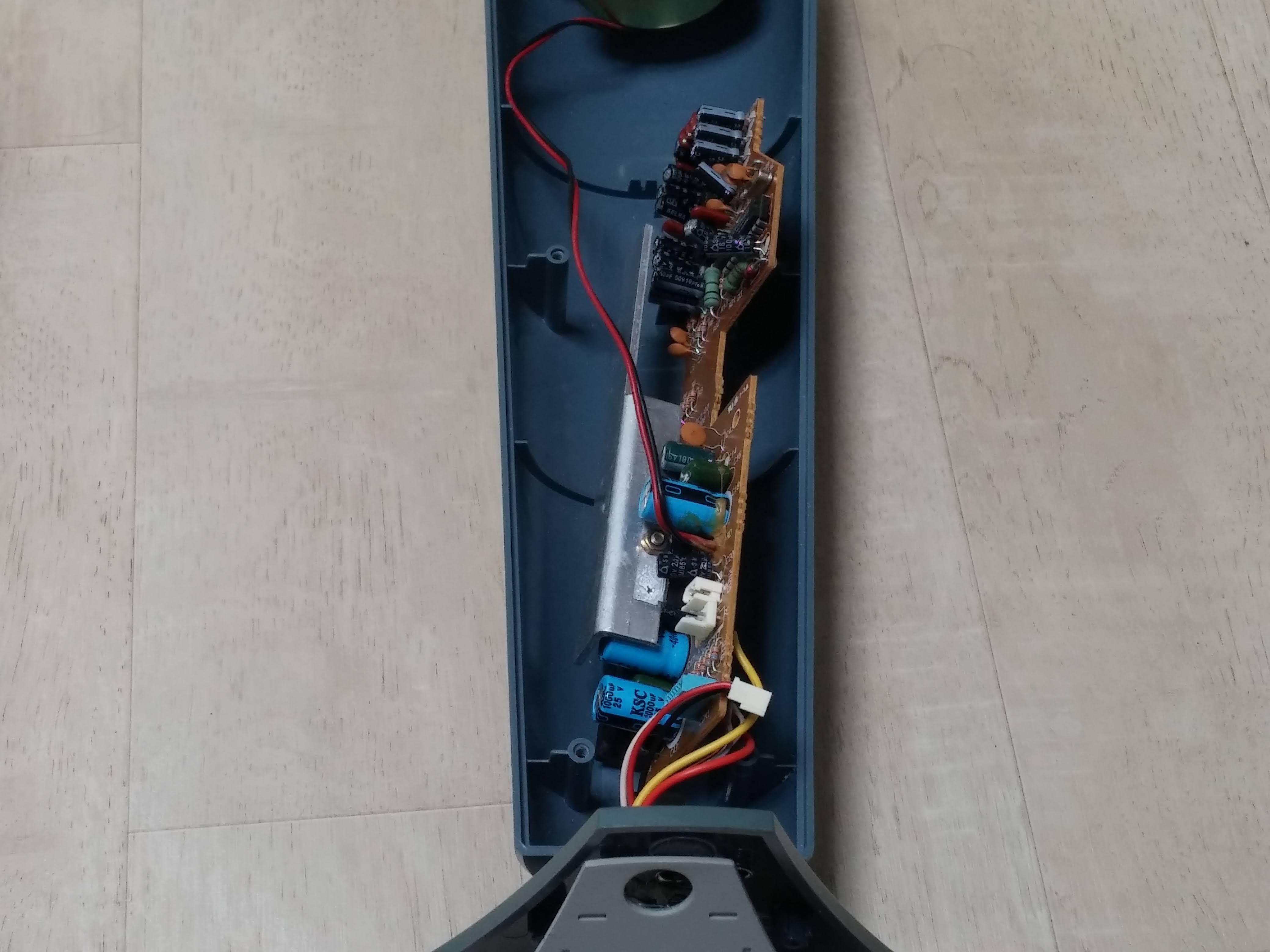

스피커 내부의 보드를 살펴보고

오실로스코프로 주요 칩의 전원을 살펴본 내용을 공유해 드립니다



우선 전자제품 보드를 오래사용하면 발생할 수 있는

전해콘덴서 고장이 발생했는지 살펴봅니다

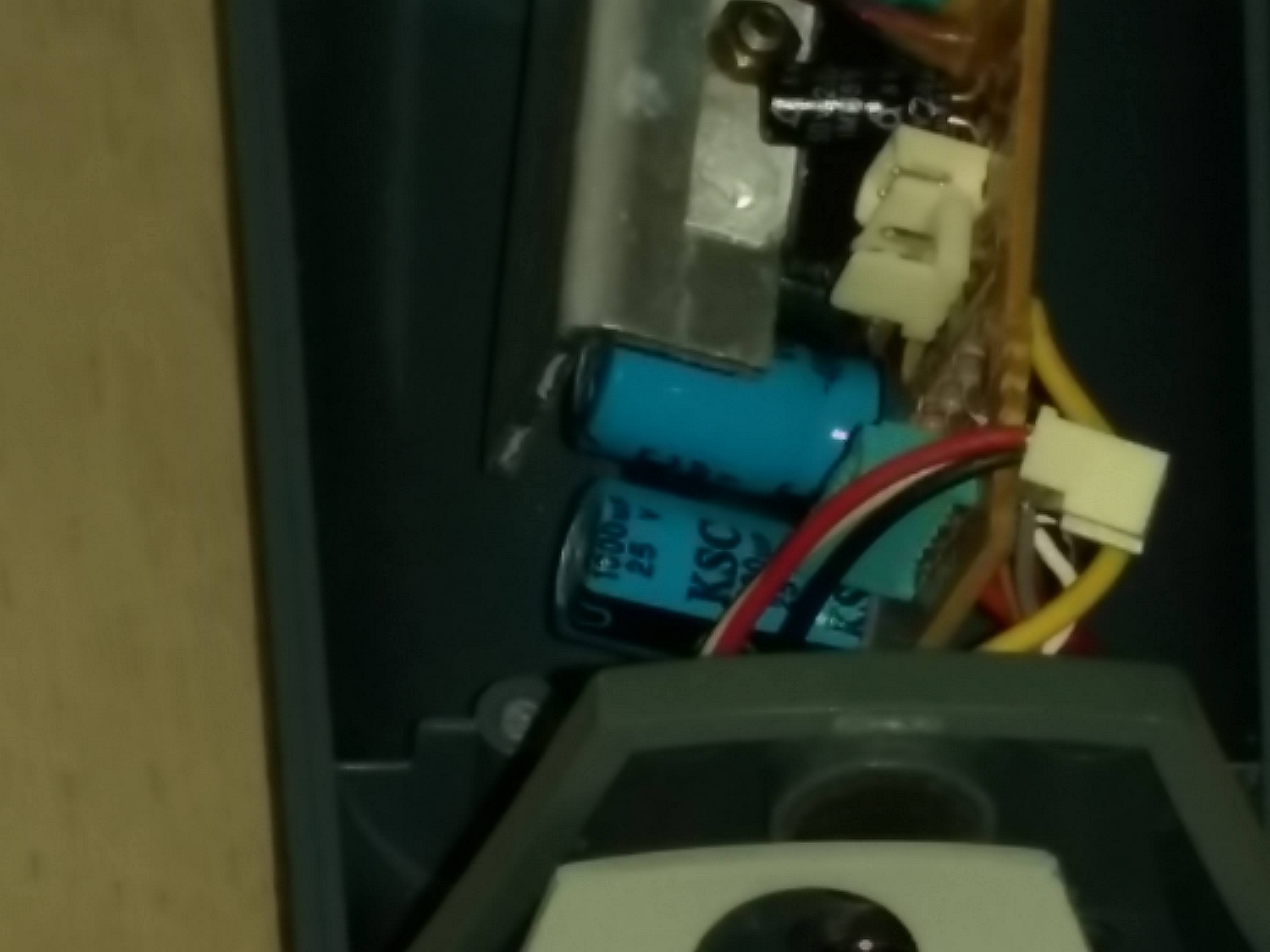

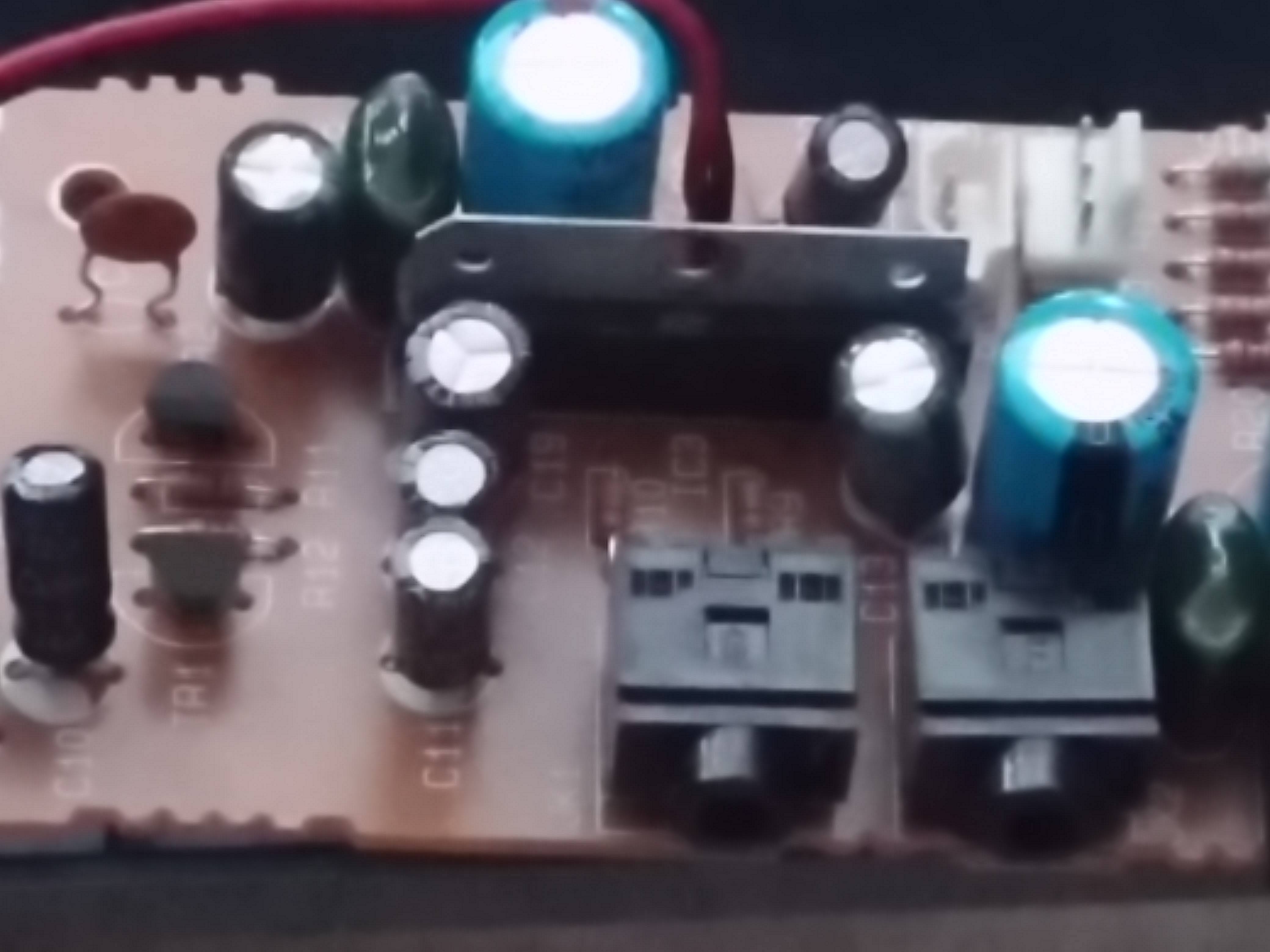

보이는 전해콘덴서는 고장이 안 보이고 방열판이 가리고 있는 콘덴서가 의심스럽습니다



확대해서 찍어보아도 정확히 확인은 어렵습니다



방열판을 떼고 살펴보니 전해콘덴서는 모두 정상입니다

고장이 발생한 전해콘덴서는 전해콘덴서 위에 표시된 삼각 혹은 십자 표시가 불룩해 지거나 벌어진 상태가 됩니다

전해콘덴서에 고장이 없다면

전원관련 수리가 복잡한 상태로 접어들었음을 의미합니다



방열판이 붙어있던 칩은 부품명 KIA6282K입니다

인터넷을 검색해서 Datasheet를 입수해보니

4.6W Dual audio power amp 입니다

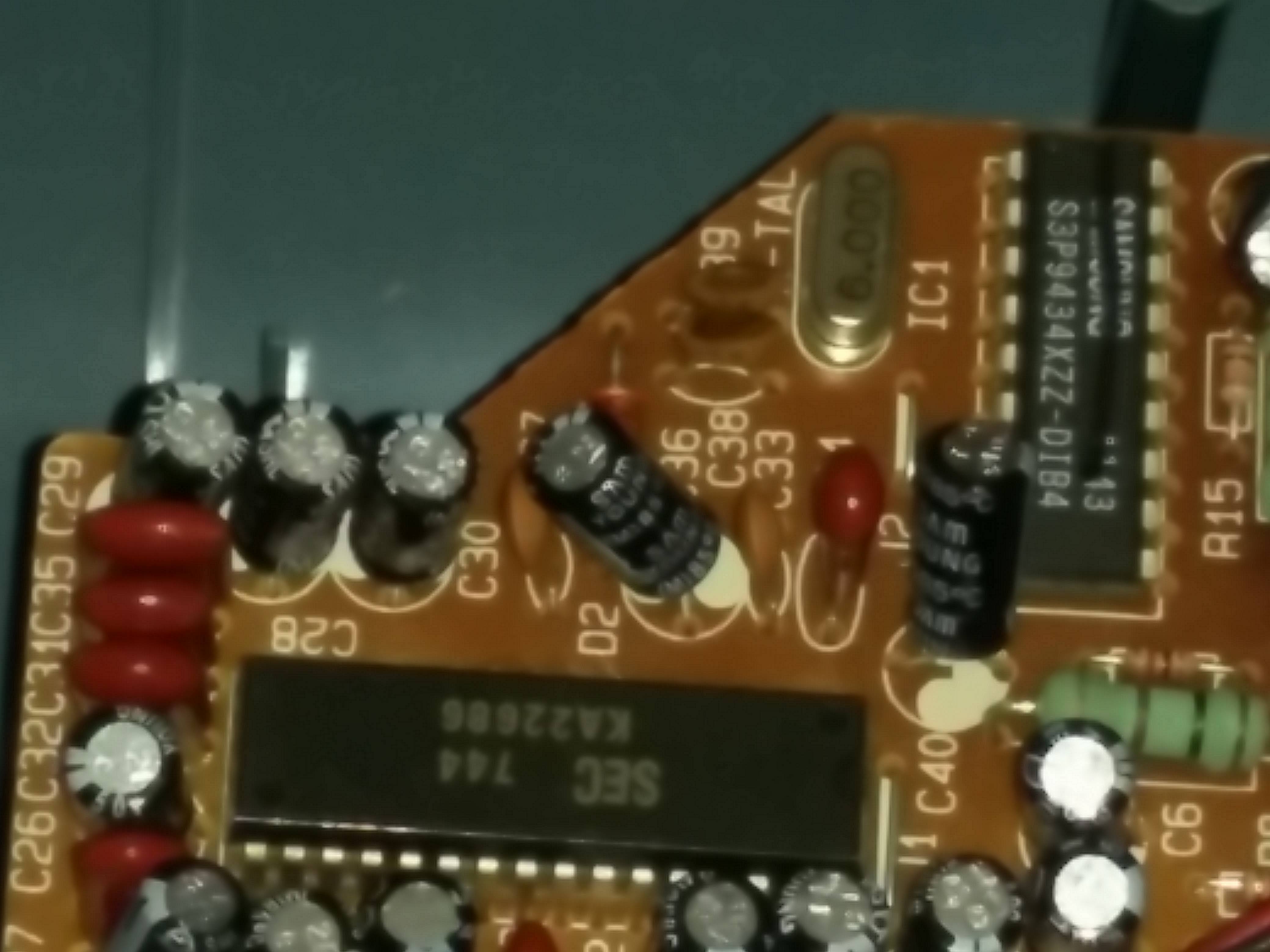

보드를 살펴보니 아래 사진과 같이 2개의 주요 부품이 더 있습니다

오른쪽 위쪽의 칩은 S3C9434 : 8bit Micro Controller 입니다

왼쪽 하단의 칩은 KA22686 : Audio surround processor with I2C Bus 입니다



3개의 주요칩에 전원은 잘 공급되는지 살펴볼 차례입니다



전기관련 상태를 알아볼 때 멀티미터를 많이 사용하지만

전압의 변화를 살펴보기에는 멀티미터는 적당하지 않습니다

전압이 짧은시간내에 변화하는 상태를 보는 도구가 오실로스코프입니다



보통은 몇십만~몇천만원의 오실로스코프가 다양하게 있습니다만

가정용으로는 이런 비싼 도구를 구입하는 것은 적당하지 않습니다

아래 글과 같이 알리에 20달러이내에 구입할 수 있는 적당한 제품이 있으니 참고해서 구입하세요

알리 오실로스코프(Oscilloscope) 12$에 마련하기 (tistory.com)

알리 오실로스코프(Oscilloscope) 12$에 마련하기

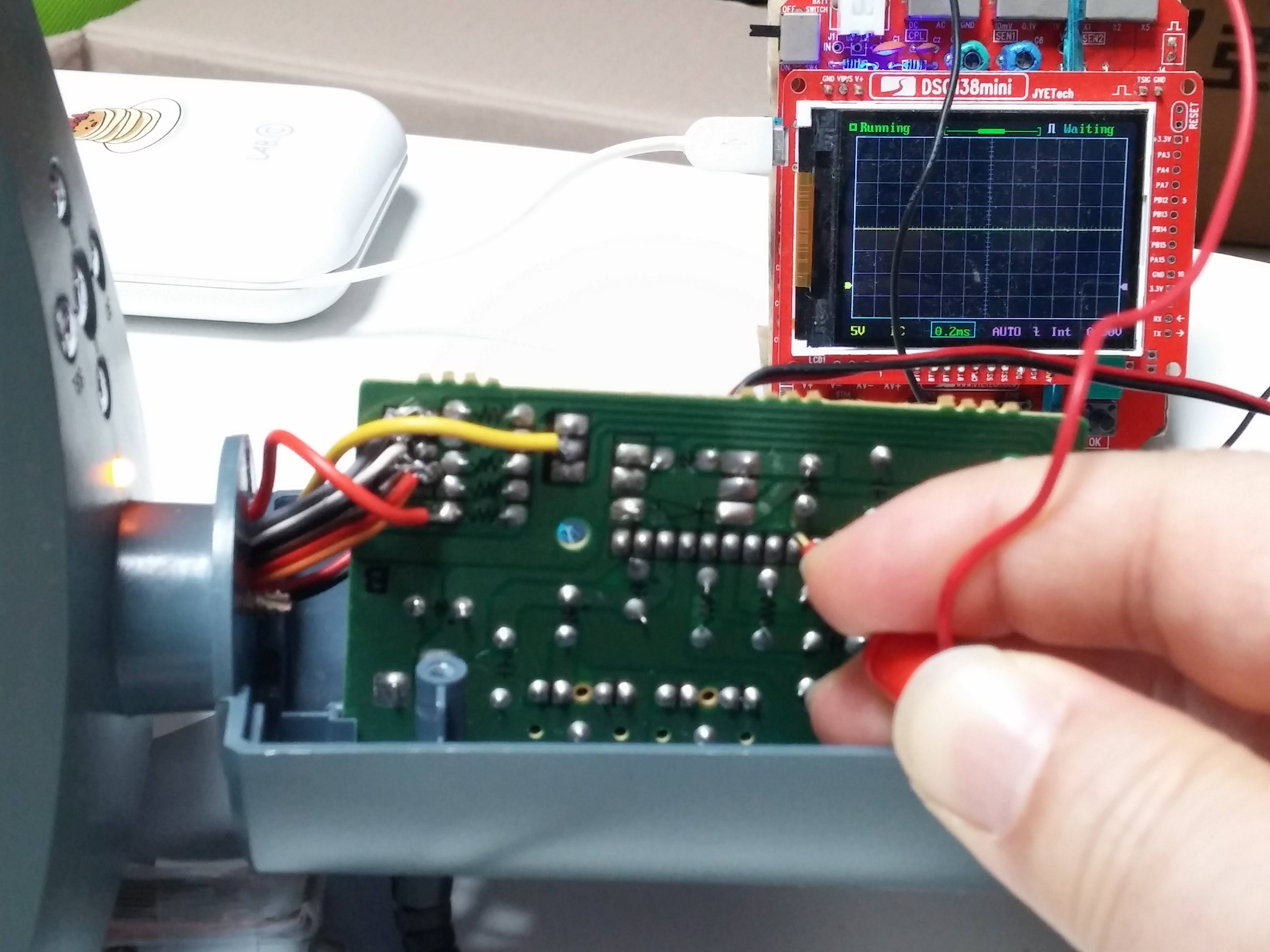

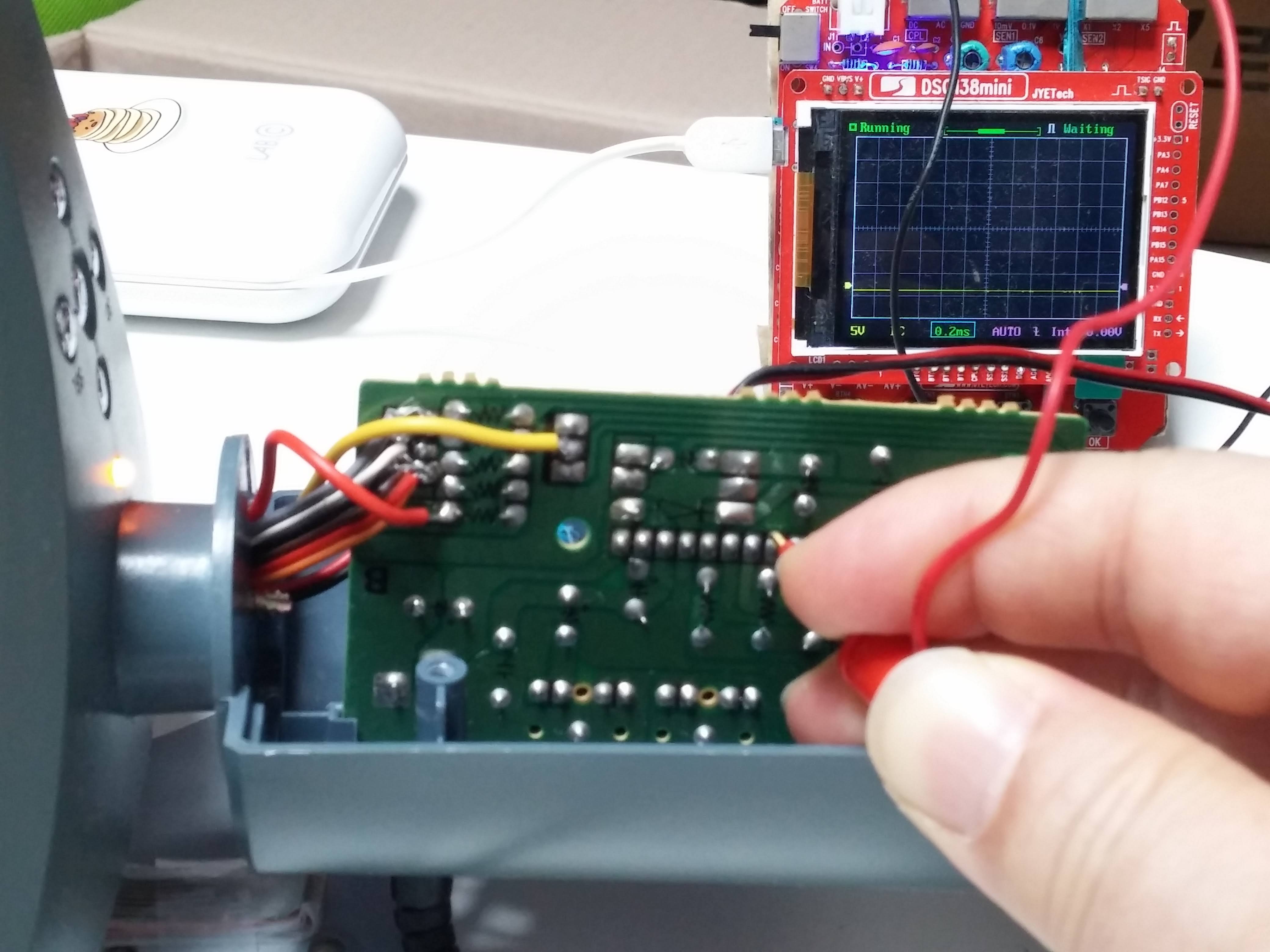

아래 사진과 같이

KA22686의 8번 Pin VCC에 10V 정도가 공급됩니다. 정상으로 보입니다

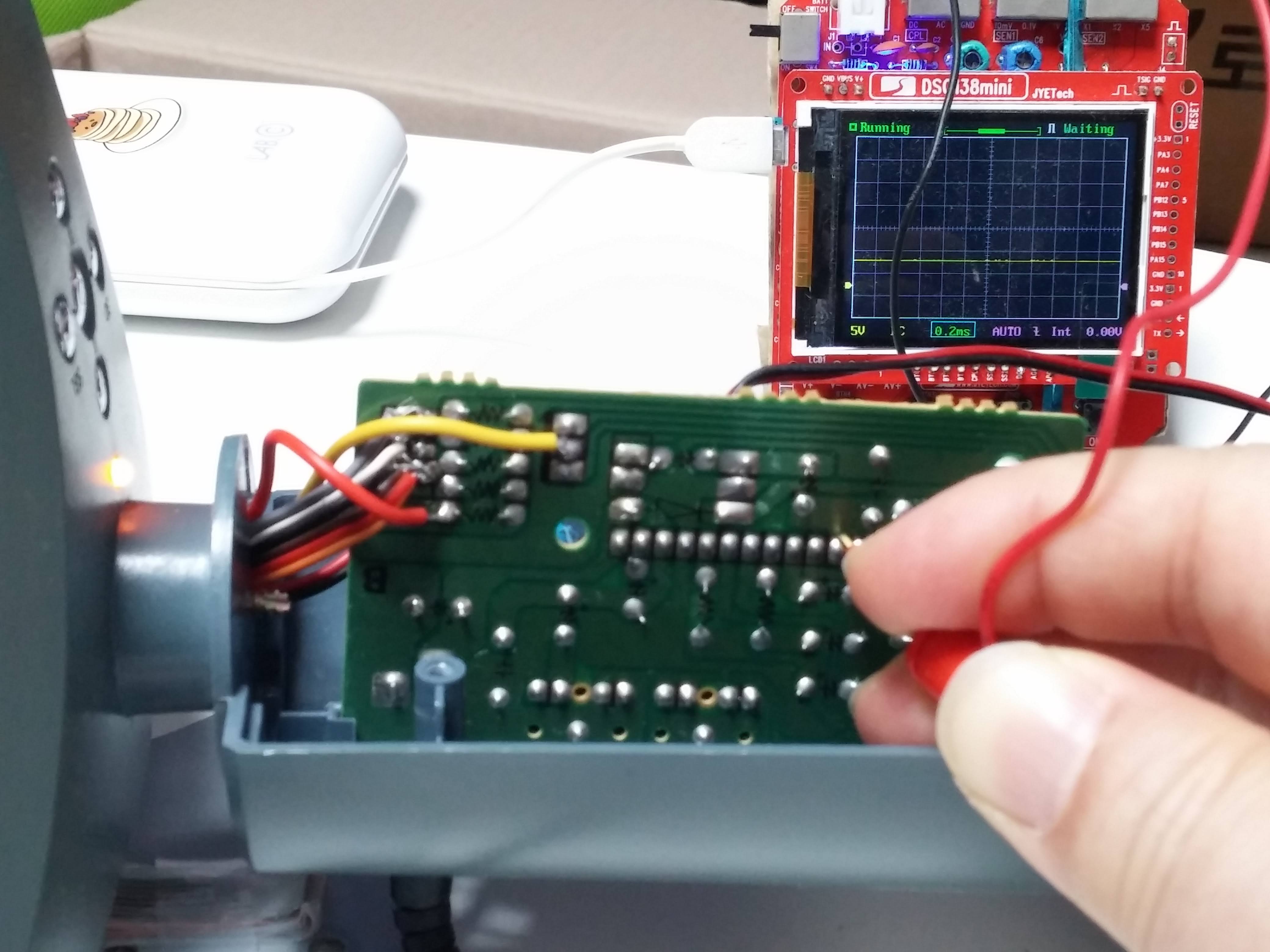

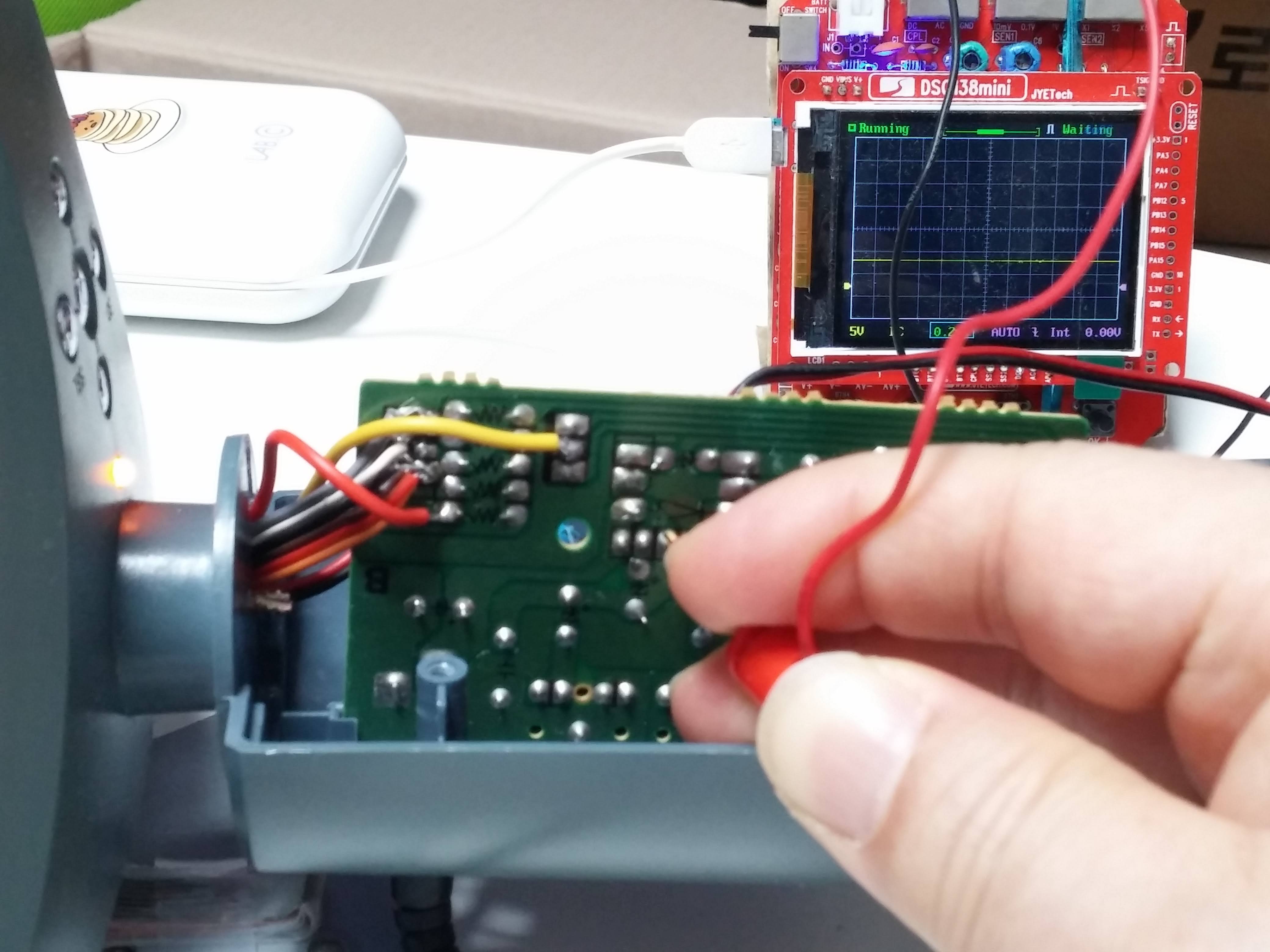

아래 사진과 같이

KA22686의 31번 Pin VBIAS에 5V 정도가 공급됩니다.

Datasheet에 VCC/2라니 정상 전압입니다

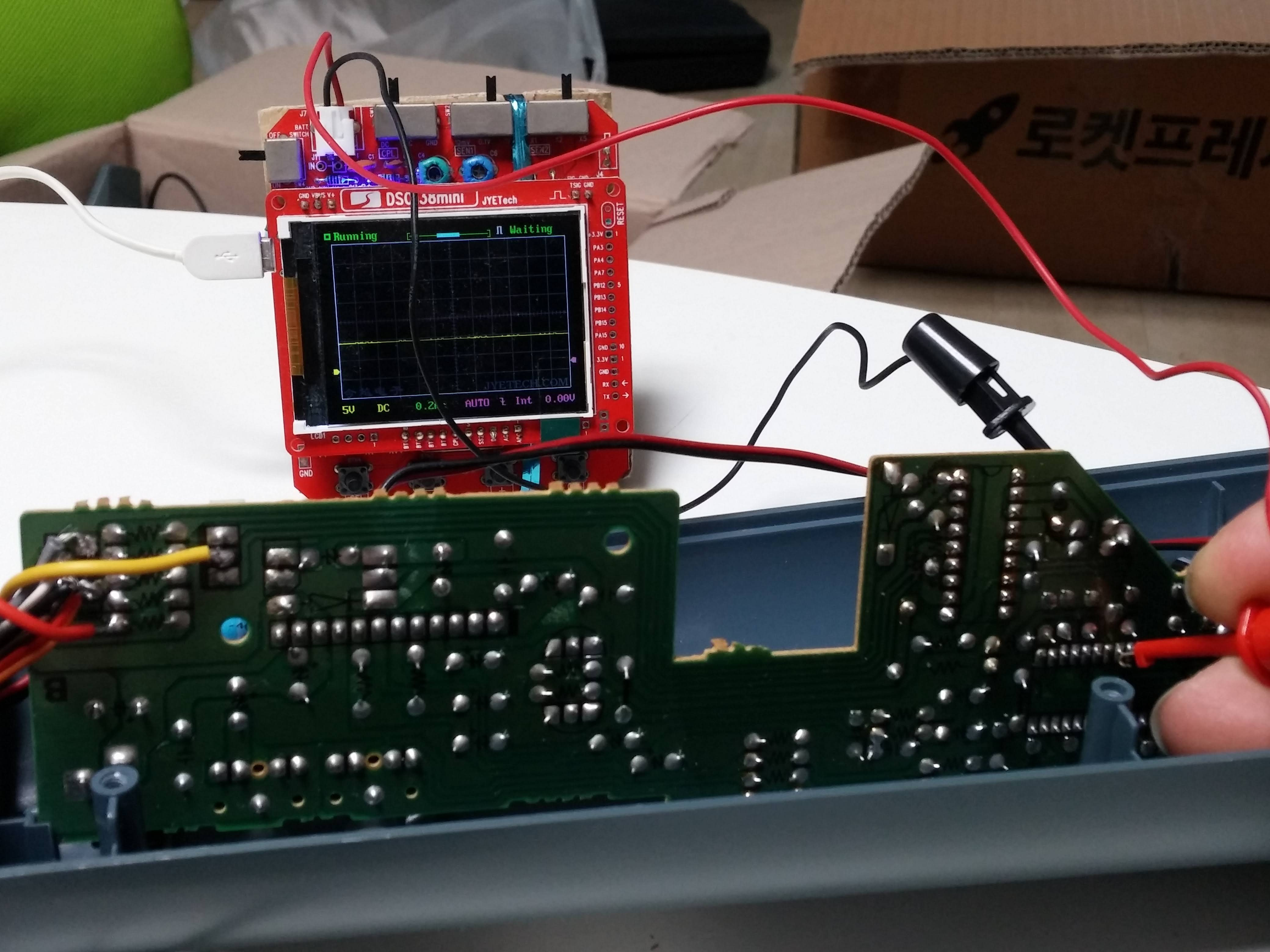

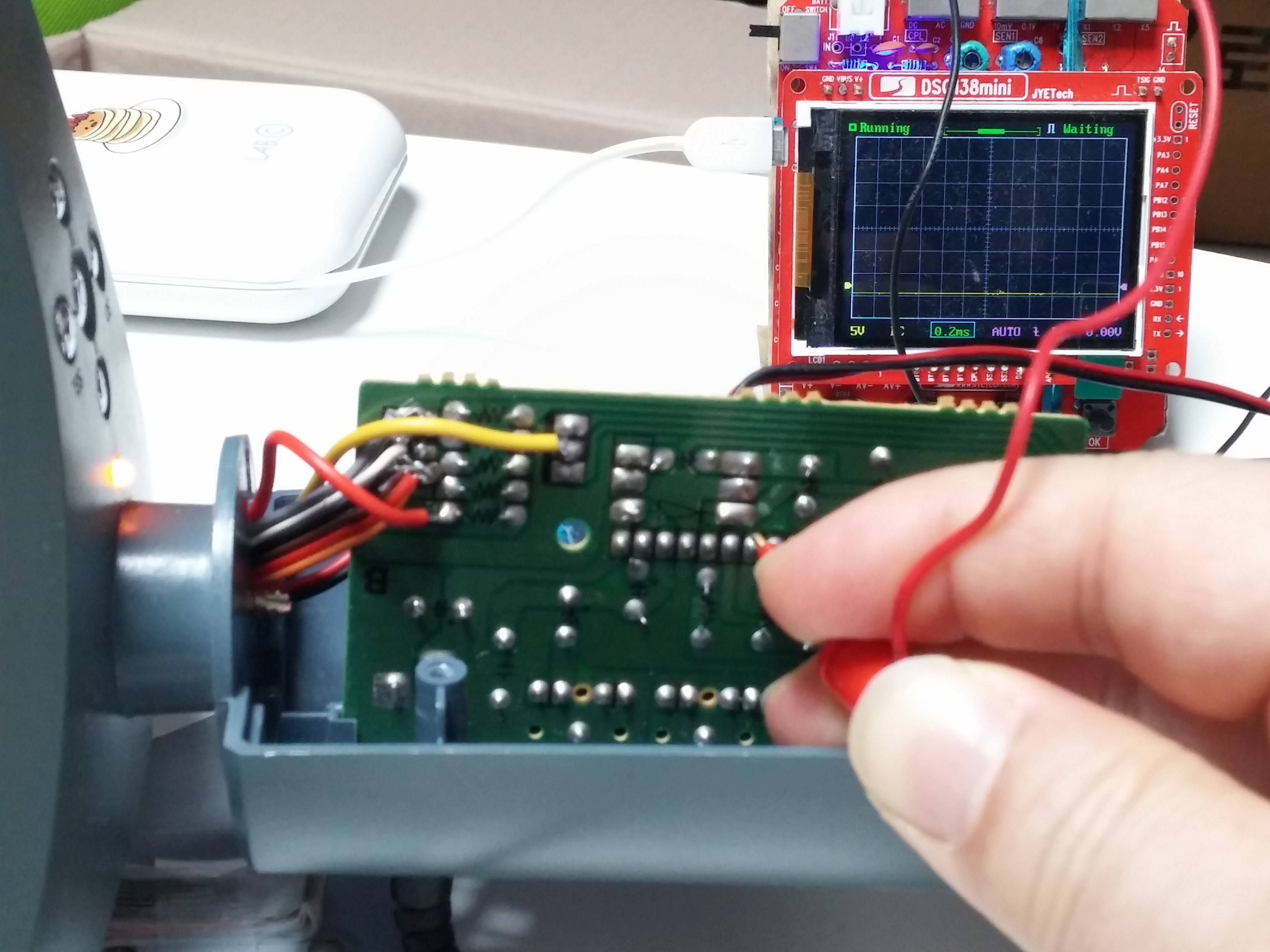

아래 사진과 같이

S3C9434 20번 Pin에 5V가 공급됩니다. 정상입니다

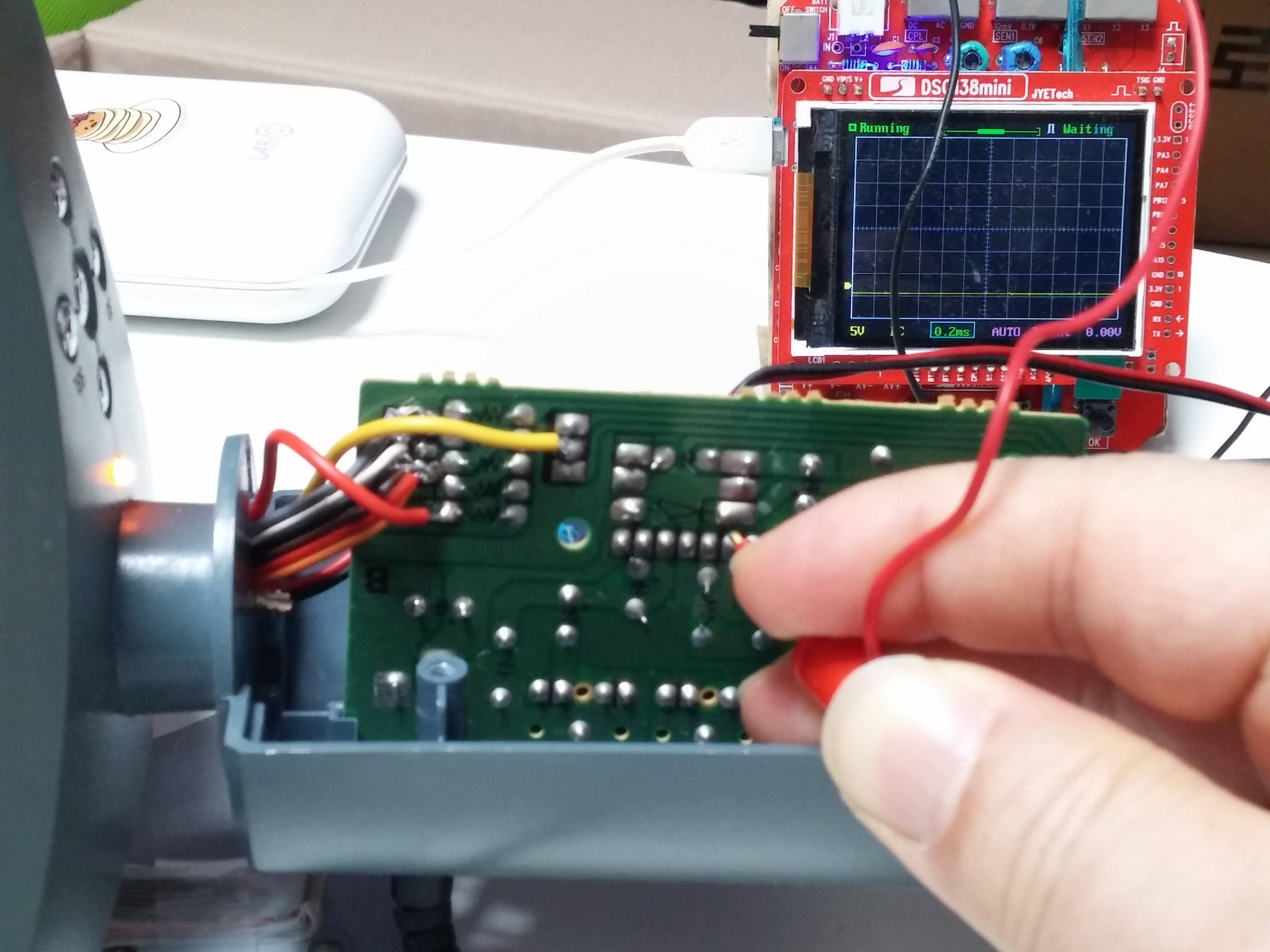

아래 사진은 초점이 손에 잡혀서 오실로스코프 화면이 흐리네요

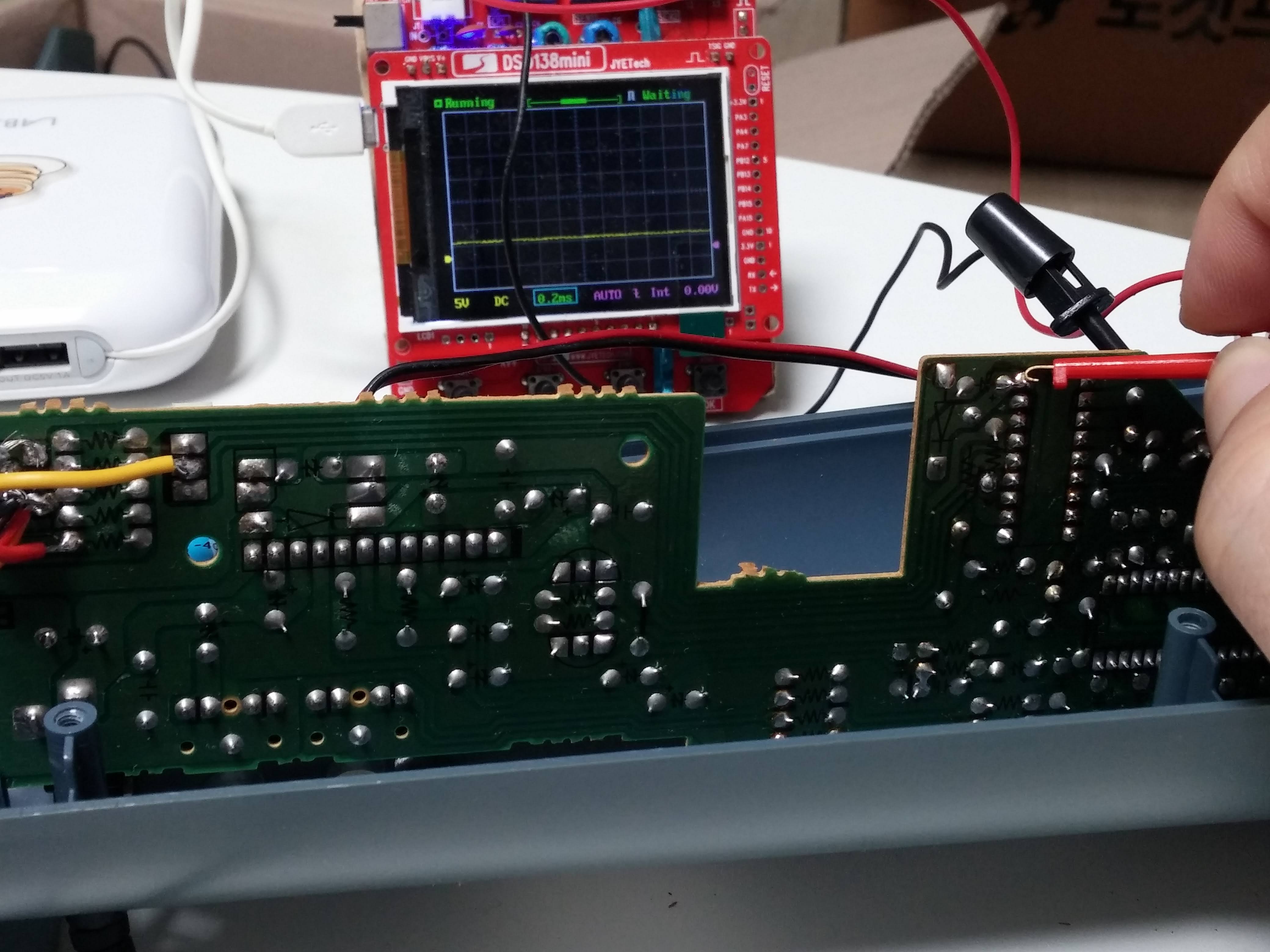

KIA6282K 의 12번 Vcc핀에 15V 가 공급됩니다. 정상으로 보입니다



KIA6282K의 다른 핀들은 전압이 나타나지 않습니다

전원 버튼이 동작해서 전원이 켜져야 KIA6282K의 다른 핀들이 동작하는 구조인 듯 싶습니다



3개의 주요칩들의 기능을 생각하면

전원버튼은 S3C9434 : 8bit Micro Controller 의 I/O 에 연결되어 있고

KA22686는 오디오 향상 버튼의 기능을 제공하고

KIA6282K가 일반적인 오디오앰프 역할을 수행하는 것으로 보입니다



KIA6282K의 다른 핀들에 전압이 나타나지 않는 부분에

약간 의문이 있어서 다시 오실로스코프로 찍어보면서

전원 버튼을 눌러보니 운이 좋게 스피커에 전원이 들어옵니다



스피커에 전원이 들어온 상태에서

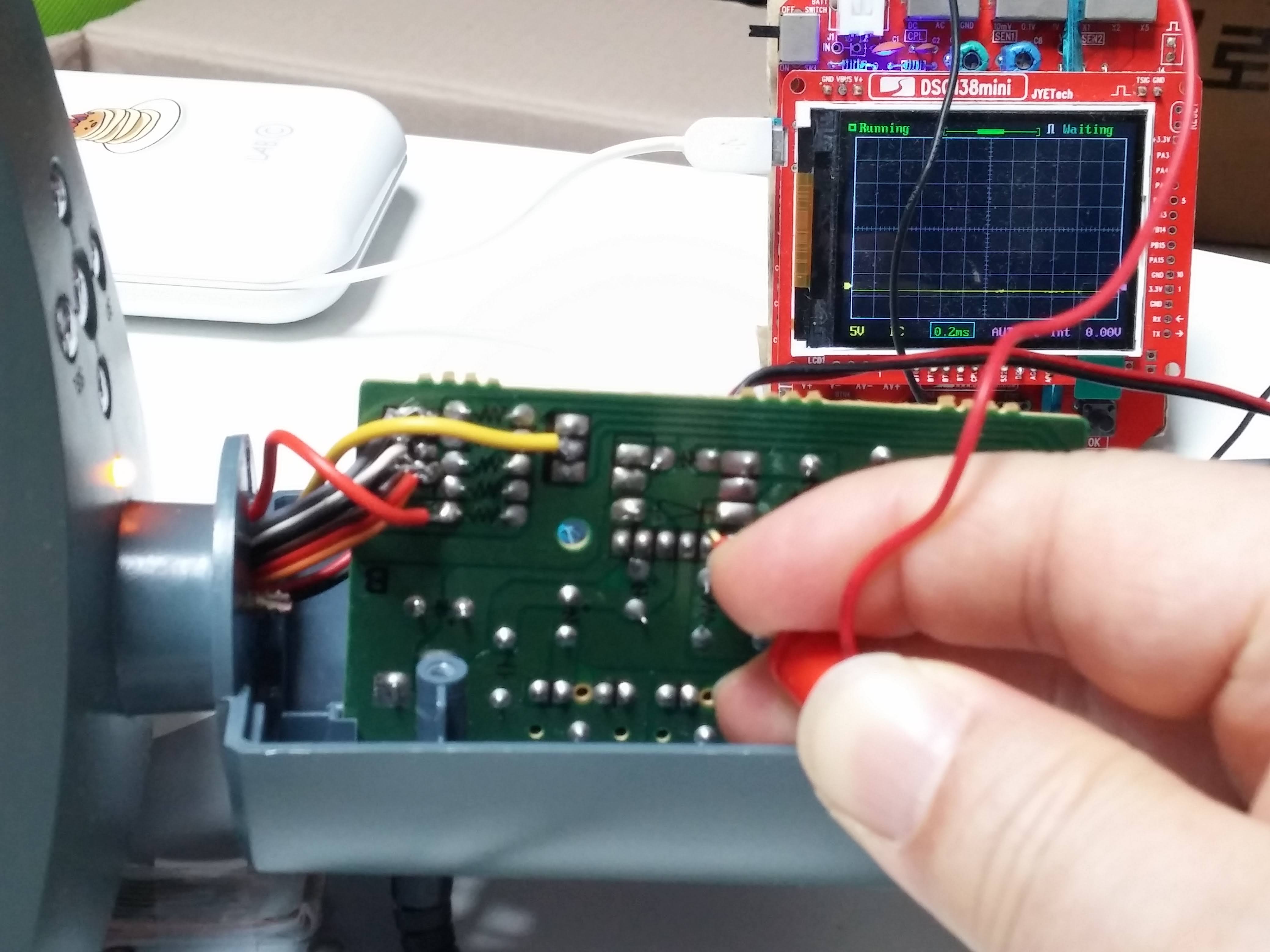

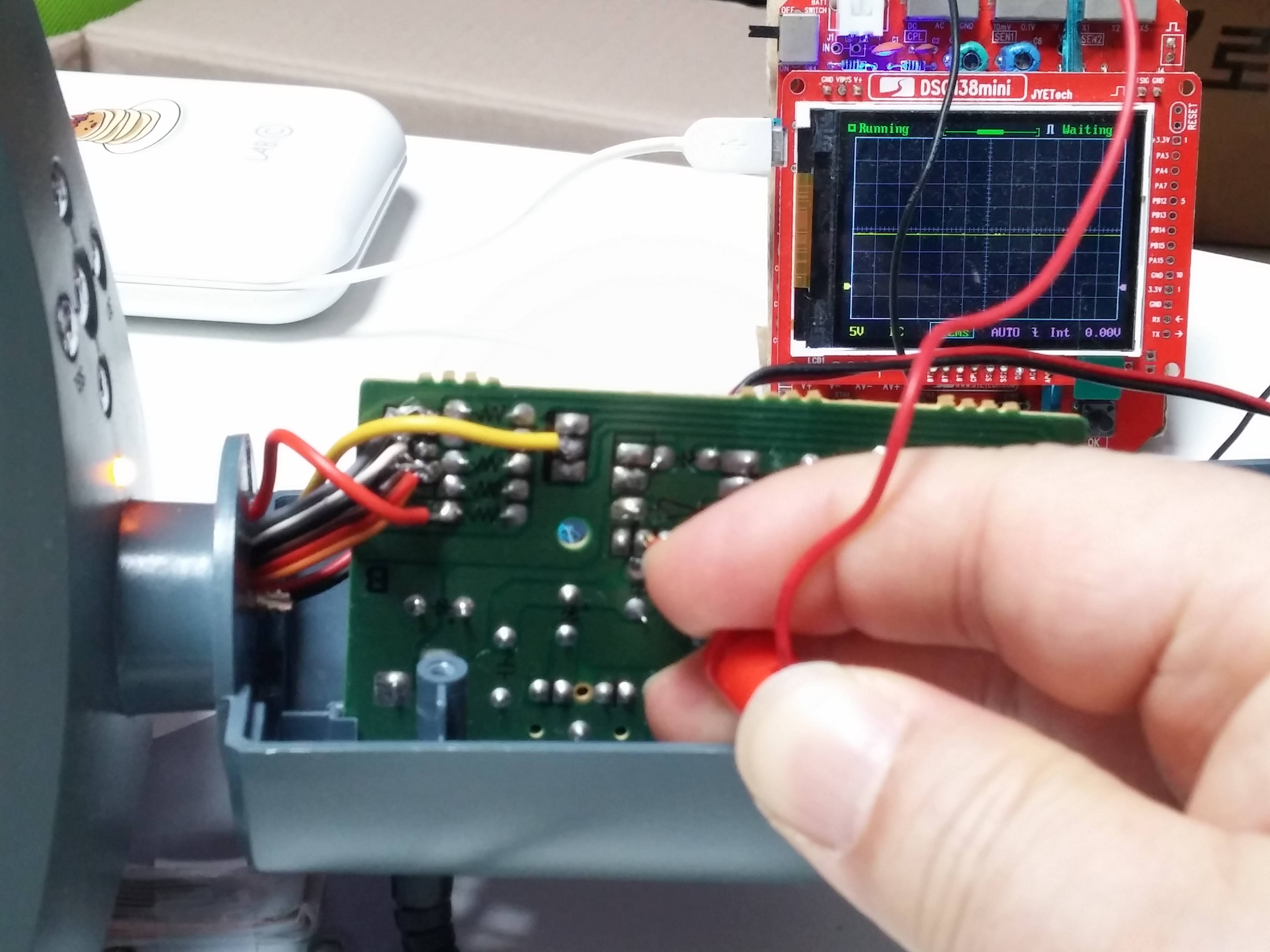

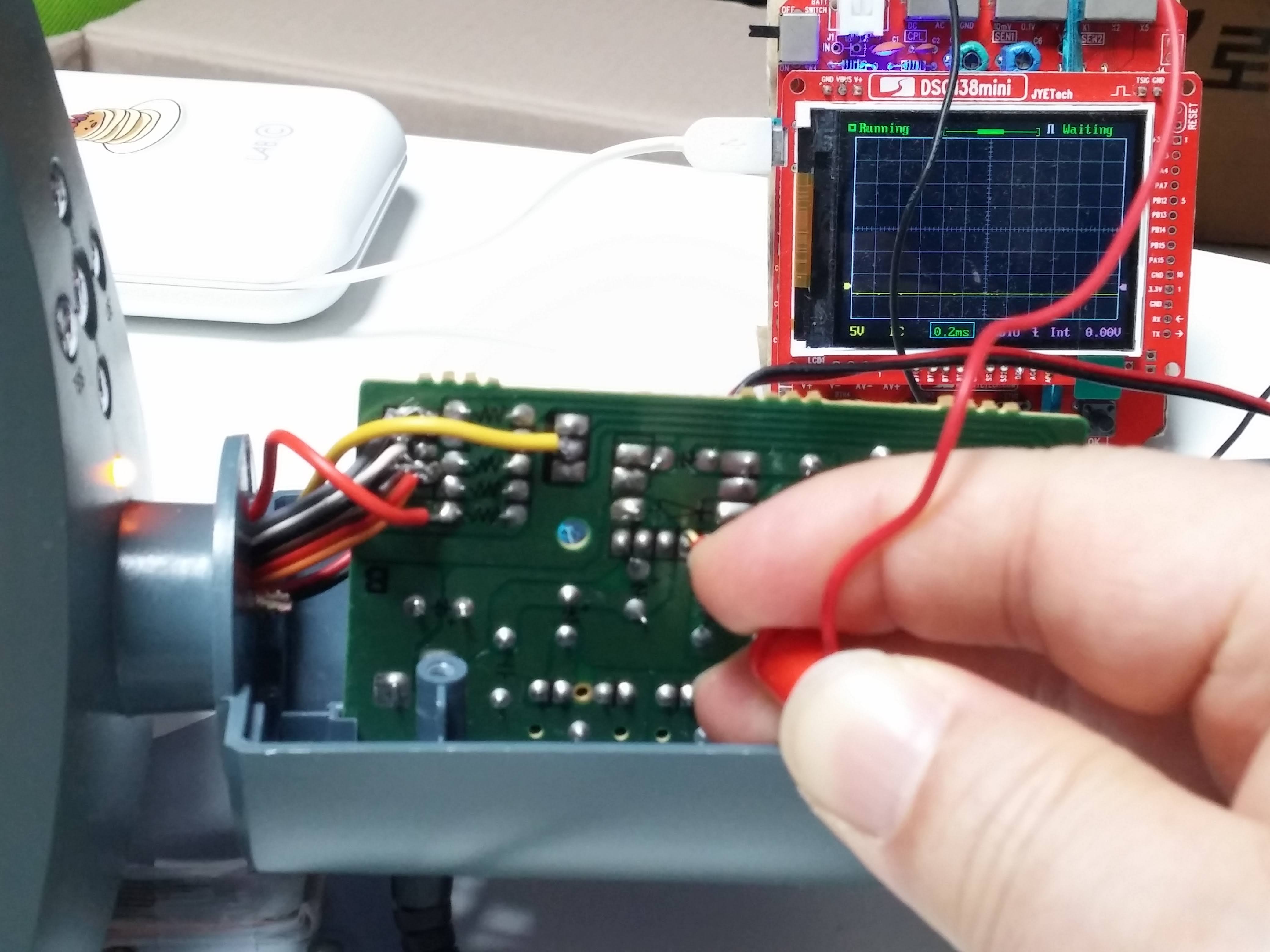

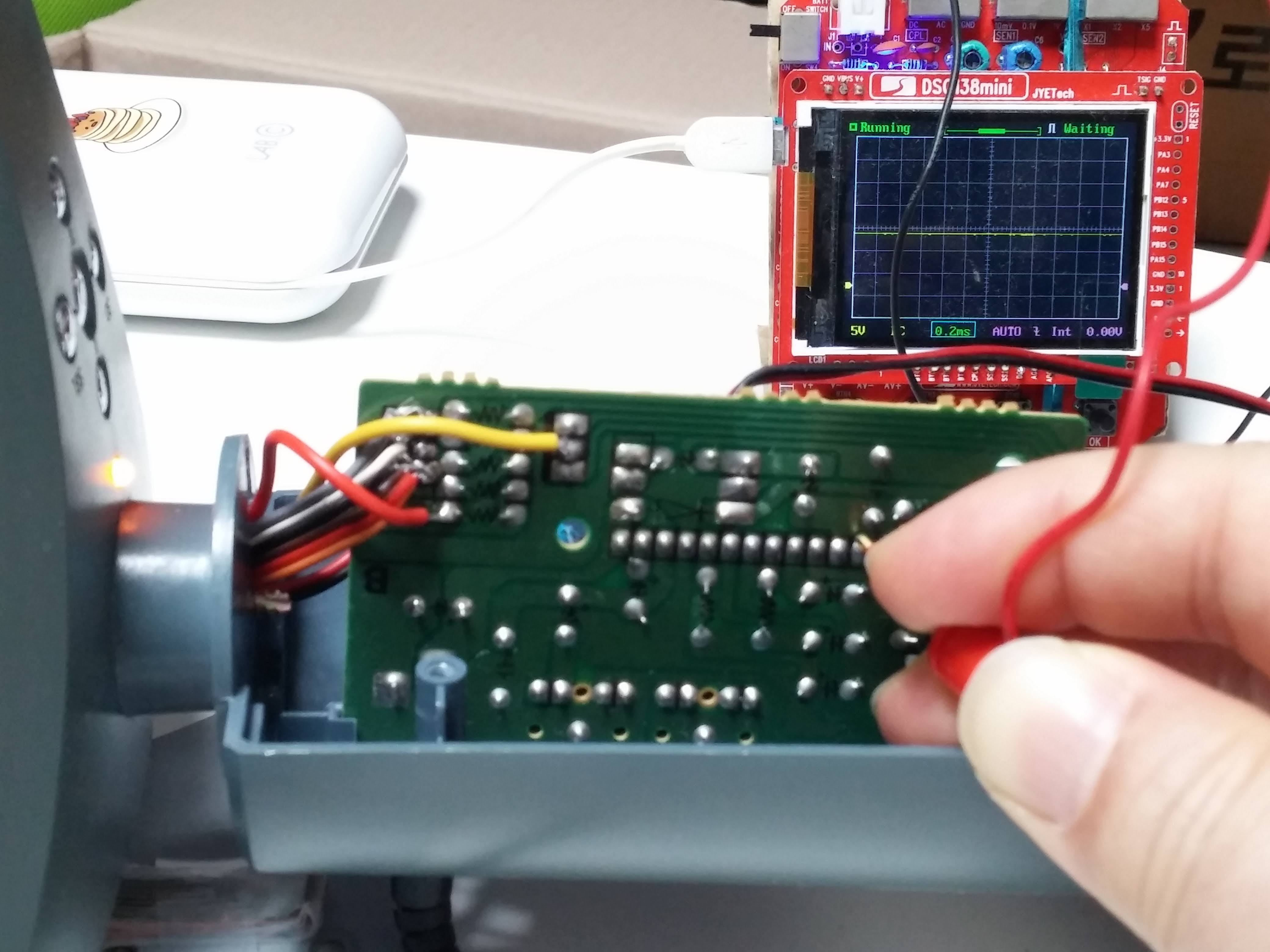

KIA6282K의 핀들을 찍어보니 아래 사진들과 같이 모두 정상입니다



1번 14V



2번 8V



3번 15V



4번 14.5V



5번 1V



6번 0.1V



7번 0.1V



8번 1V



9번 0V



10번 7.5V



11번 14V



전원이 켜진 상태에서 KIA6282K의 정상상태를 확인하니

전원이 왜 켜진건지

혹시 계속 켜지는 방법이 있는지 궁금합니다



아까 어떤 동작을 하다가 켜졌는지 생각하면서

다시 시도하다보니 전원이 켜지는 방법을 찾았습니다

아래 동영상으로 확인해 보세요

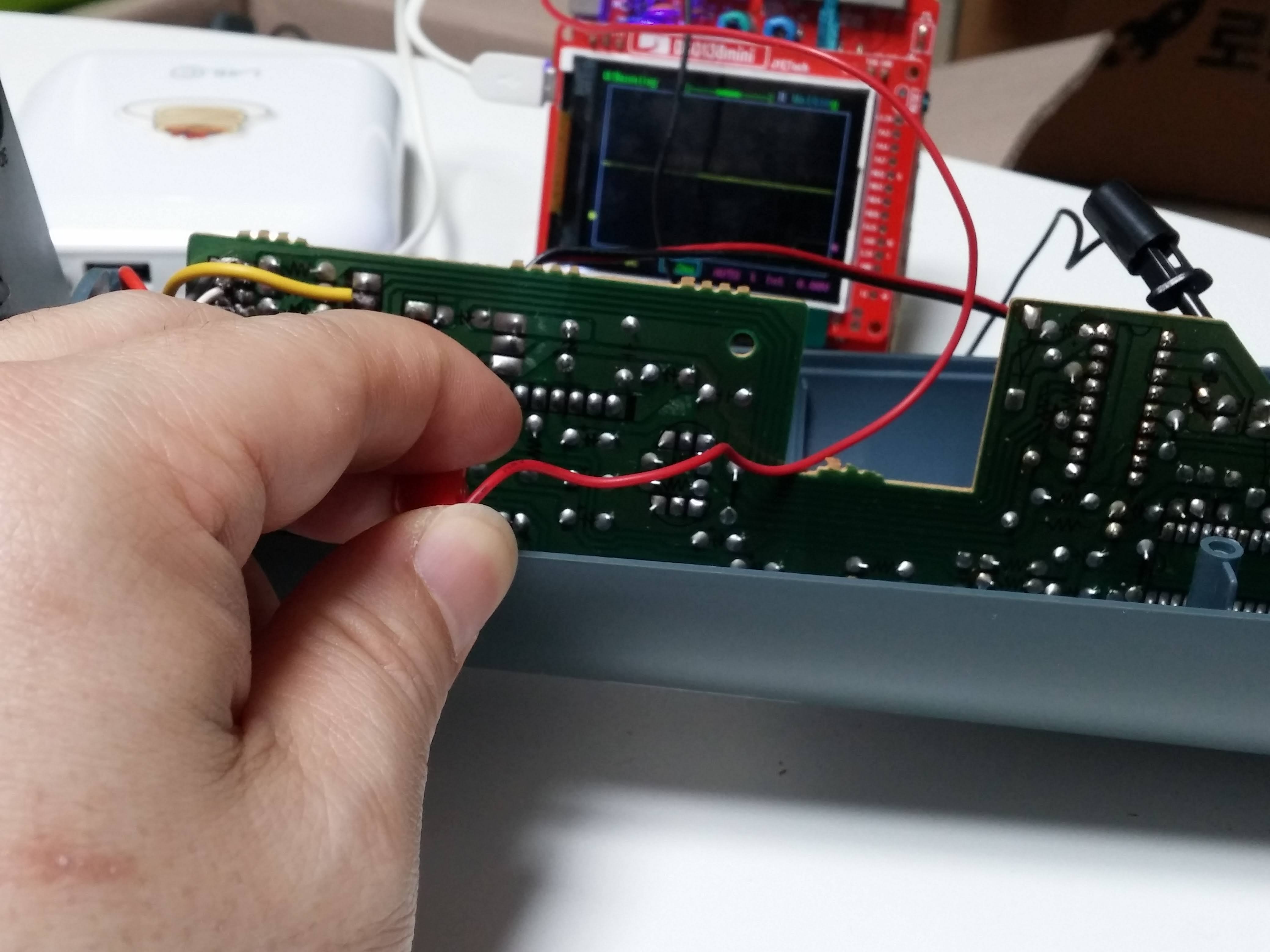

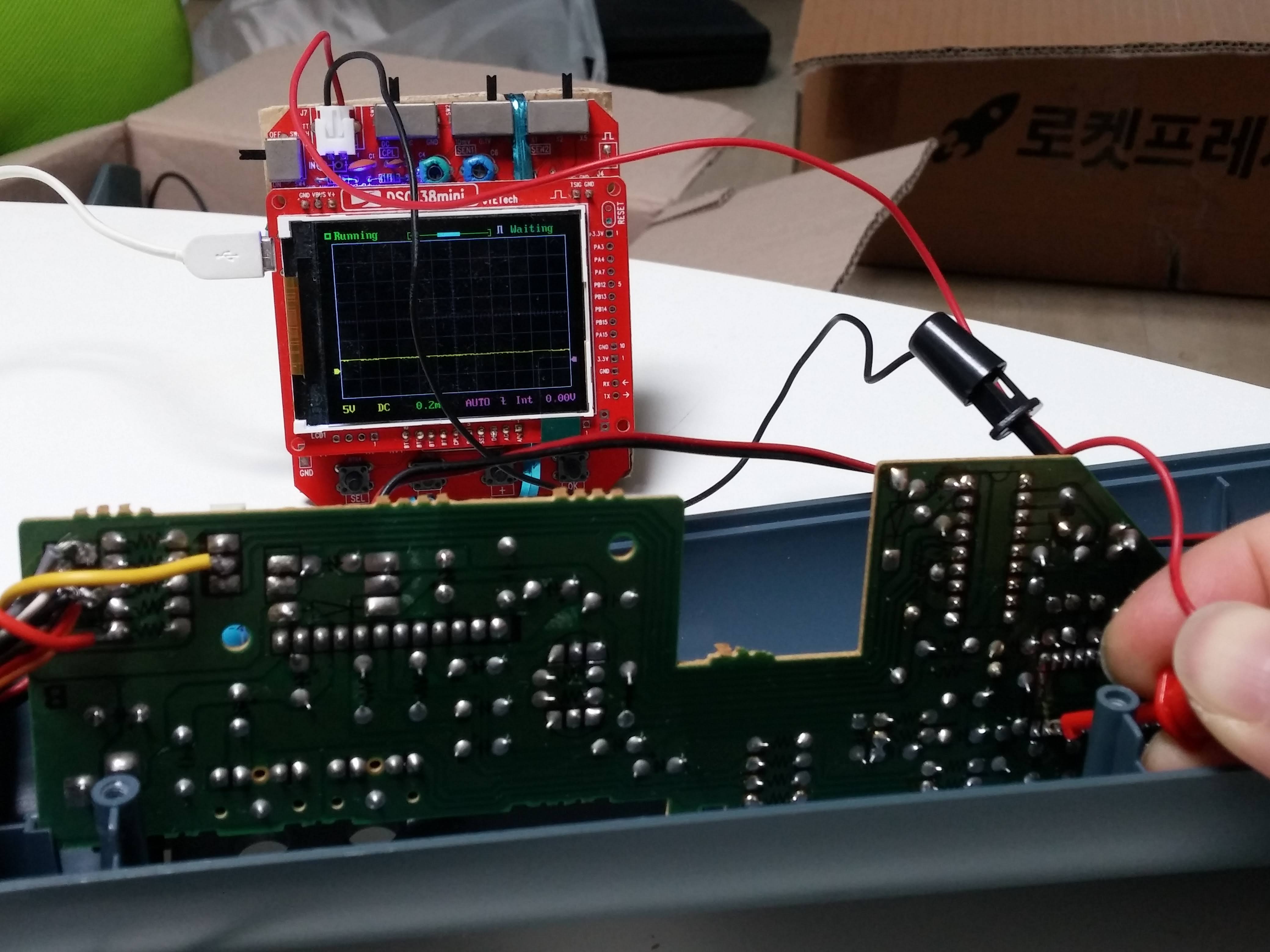

오실로스코프의 단자를 10번핀과 연결된 구리에 연결한 상태에서

전원버튼을 누르면 전원이 작동합니다



다행히 조금 더 수리에 접근한 듯해서 다행입니다만

위의 증상이 수리에 대한 힌트는 되겠지만

완전한 수리의 가능여부는 아직 알 수 없습니다



오늘은 전원동작 오류를 수리할 수 있는지

스피커 내부의 보드를 살펴보고

오실로스코프로 주요 칩의 전원이 정상임을 확인했고

전원 스위치가 작동할 수 있는 추가적인 방법을 발견하였습니다
