[의뢰품]삼성 SMS-2000 스피커 수리 완료?

아래 글에서 처음으로 의뢰받은 스피커를 점검해 보았습니다

시간제한 및 수리 실패에 대한 부담은 없는 것으로 하였습니다

https://robocomman.tistory.com/495

삼성 SMS-2000 스피커 수리의뢰 점검





고장 부위인 필름 스위치를 수리 시도합니다

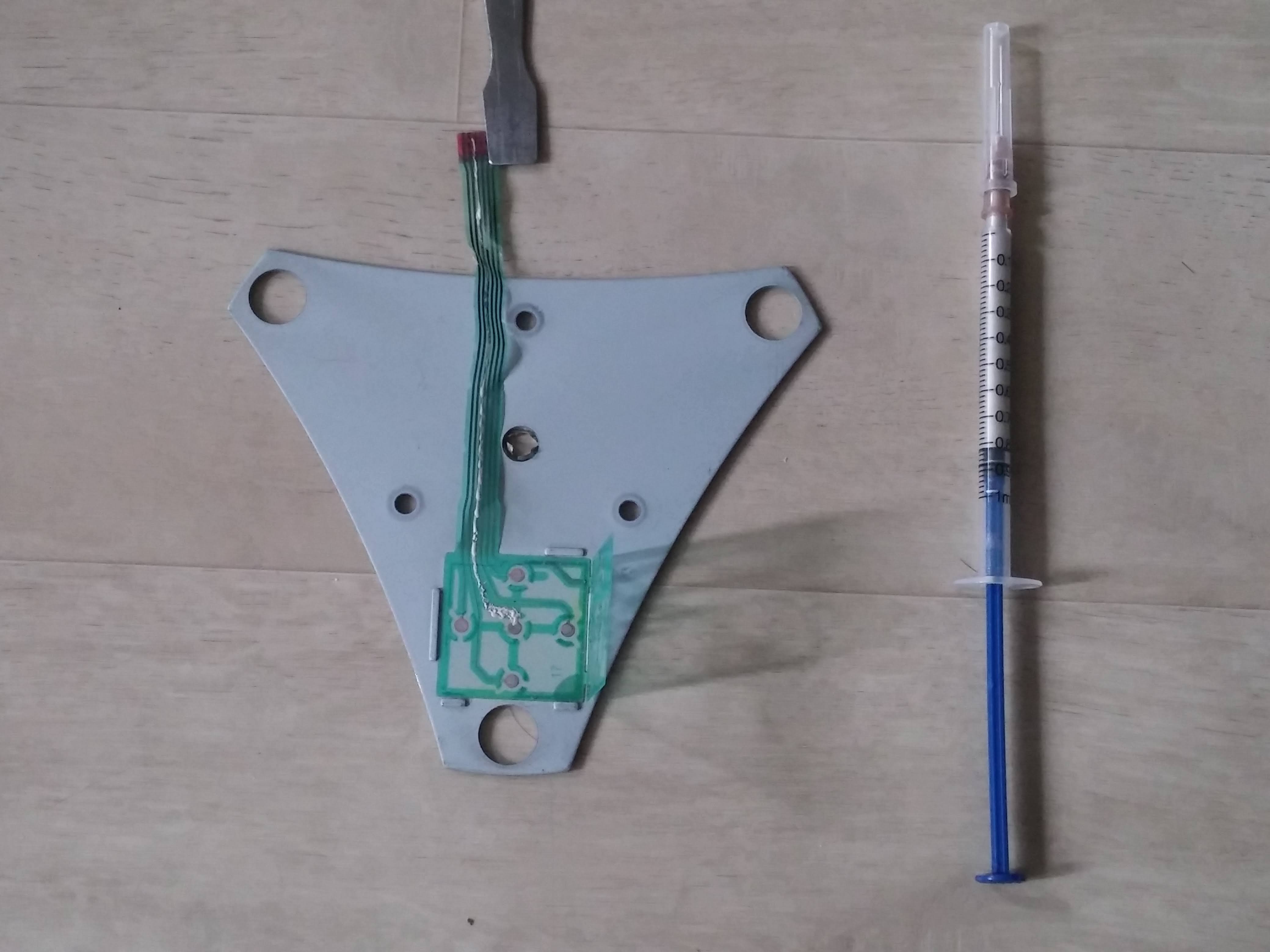

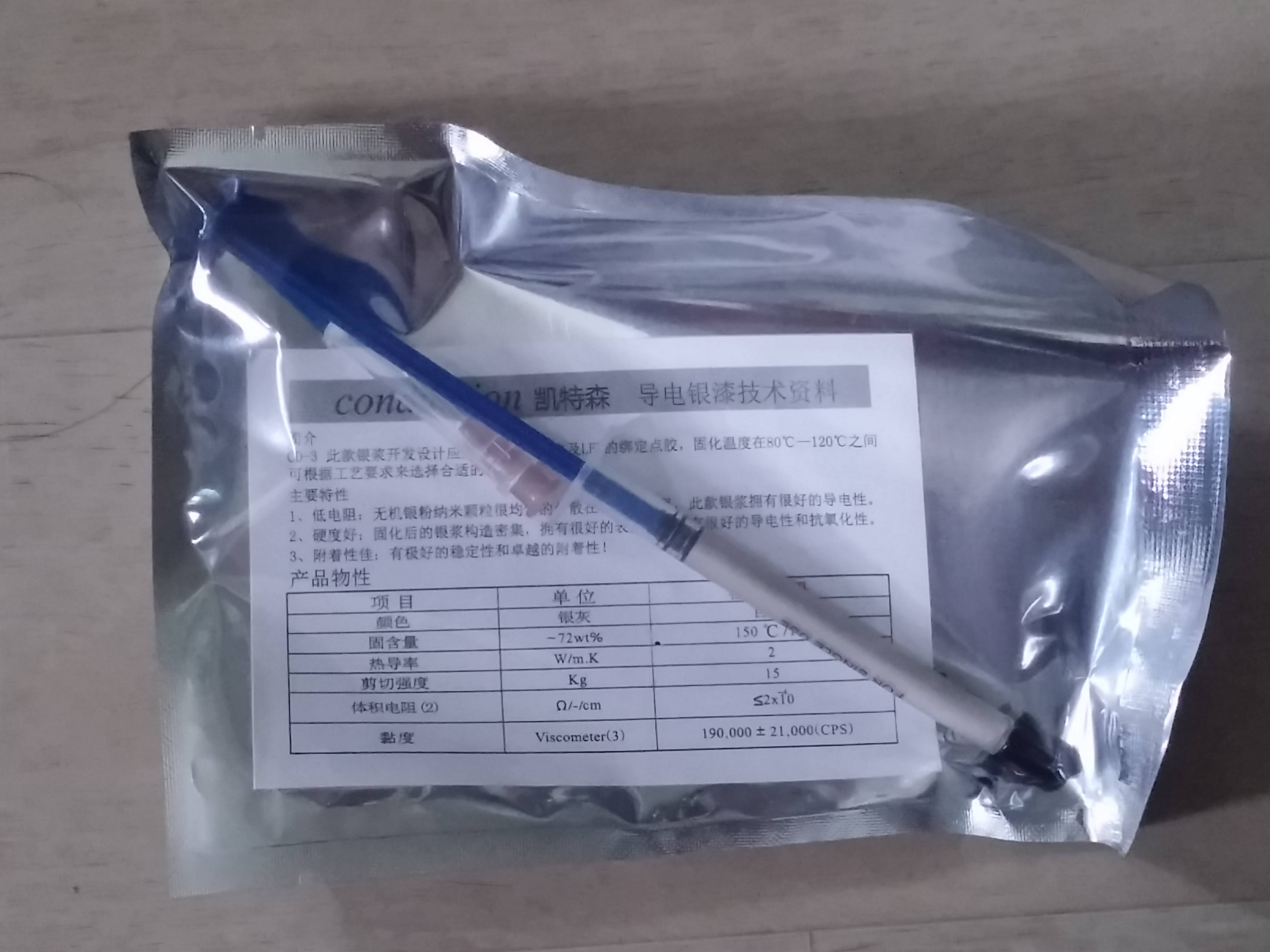

알리에 주문한 전도 잉크 주사기가 도착하였습니다



스마트폰에서 Google 렌즈로 번역해보니 적당한 물품인 듯 합니다

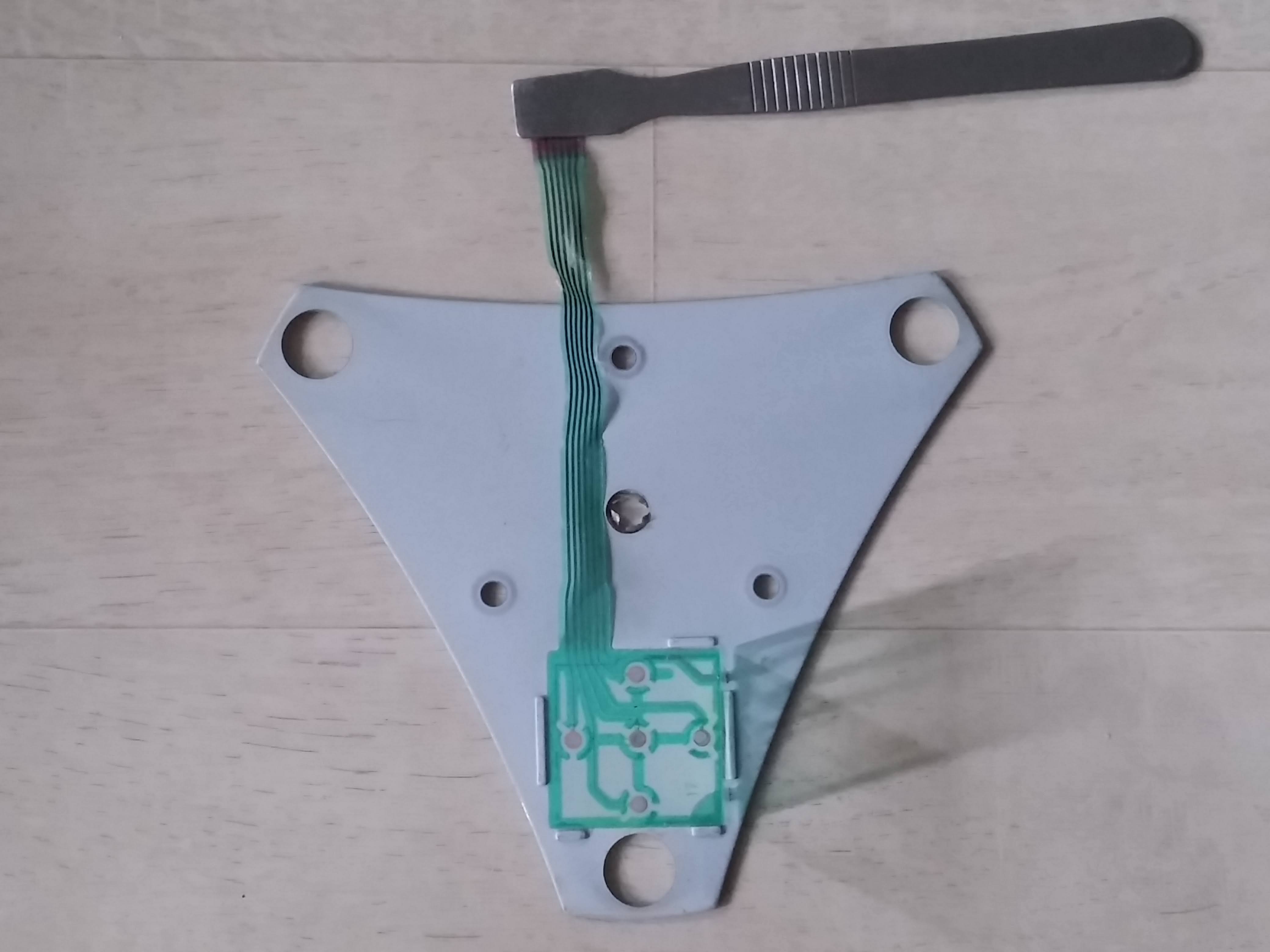

아래 사진과 같이 도체가 산화된 필름 스위치를 잘 펴주고



전도성 잉크를 잘 발라봅니다



몇 시간이 지난 후 멀티미터로 저항값을 재보니 너무 높습니다. 통전 테스트도 통과하지 못합니다

다시 생각해보면 열풍기로 적당한 온도에서 건조하지 않아서 그런가 싶은 생각도 있지만

한편으로는 필름이 녹을 수 있는 것을 생각해보면 적당한 전도성 잉크가 아니었던 것 같습니다



추가로 적당한 전도성 잉크가 있는지 찾아보니

전도성 잉크의 전도성이 좋지 않다는 글들도 많이 보입니다



다른 적당한 부품이 있을지 찾다보니

얅은 구리 테이프가 적당해 보여서 제일 얇은 3mm 제품으로 아래 링크에서 주문하였습니다

https://s.click.aliexpress.com/e/_DdvPvwT

1.0US $ 19% OFF|20m 25m Copper Tape Snail Adhesive Emi Shielding Conductive Adhesive Foil Tape - Tape - AliExpress

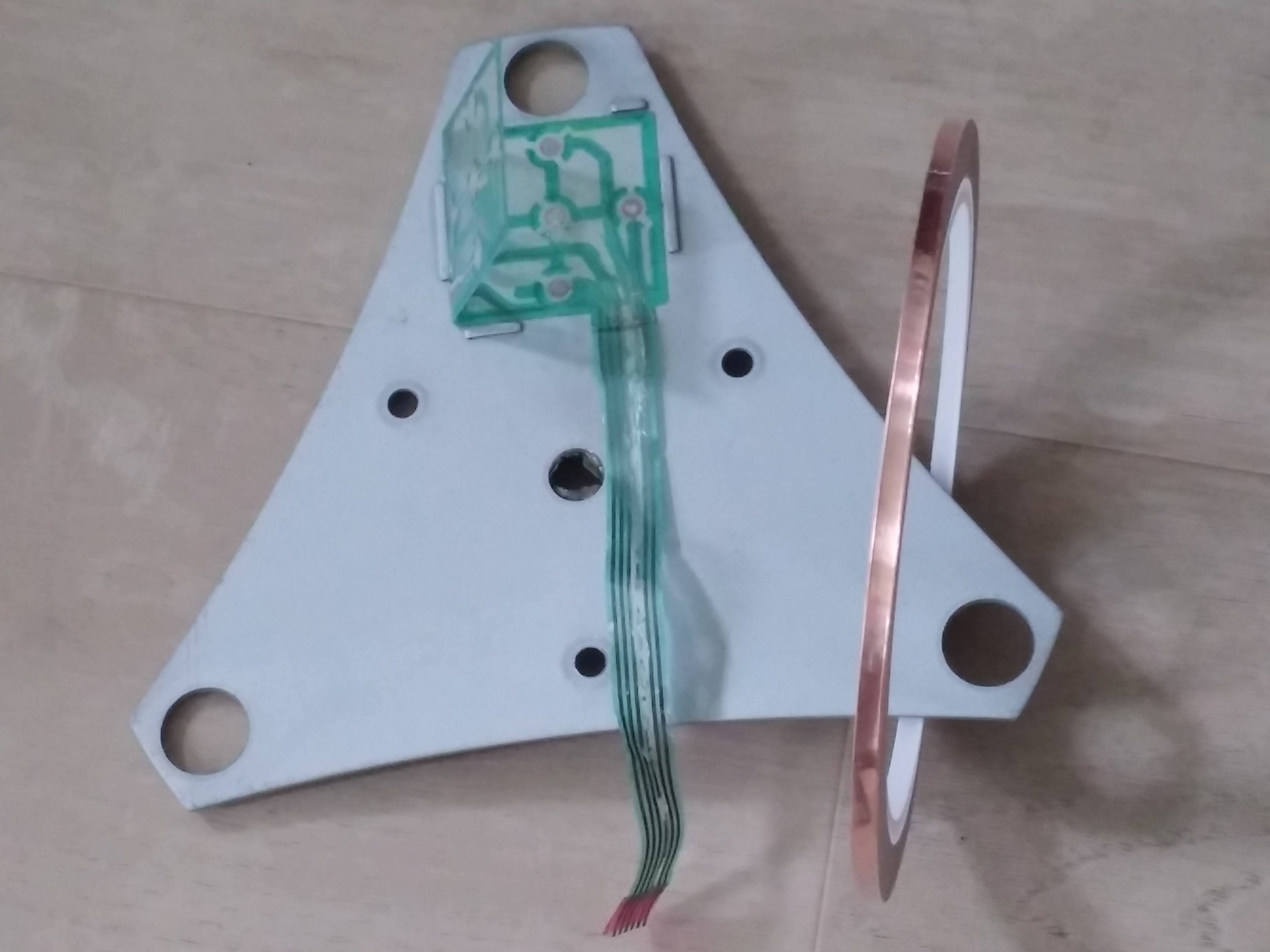

도착한 구리 테이프입니다



기존 배선이 1mm 수준이라 1/3로 얇게 자릅니다

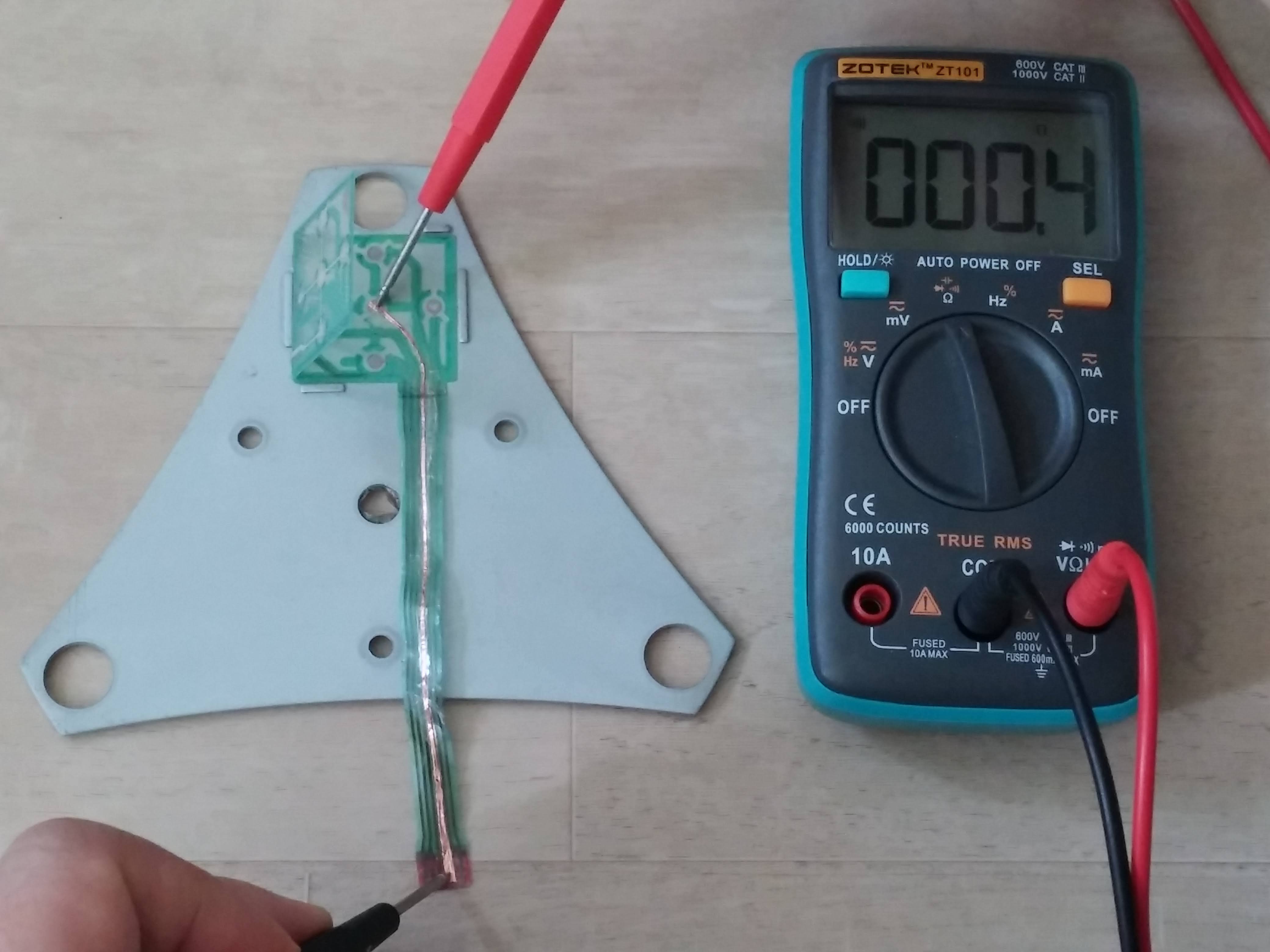

1개를 붙여보고 저항을 재보니 저항값이 0.4옴으로 나옵니다

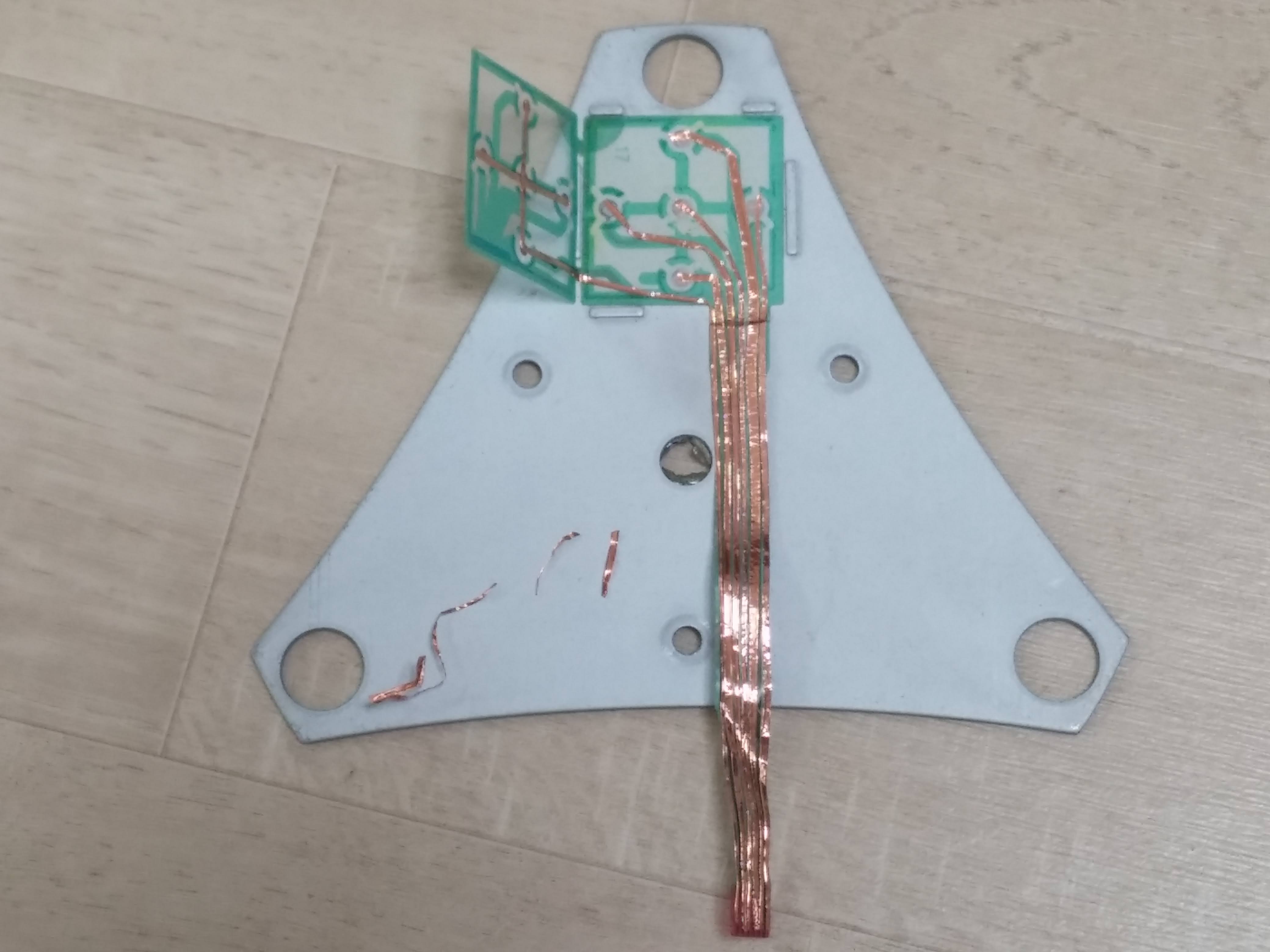

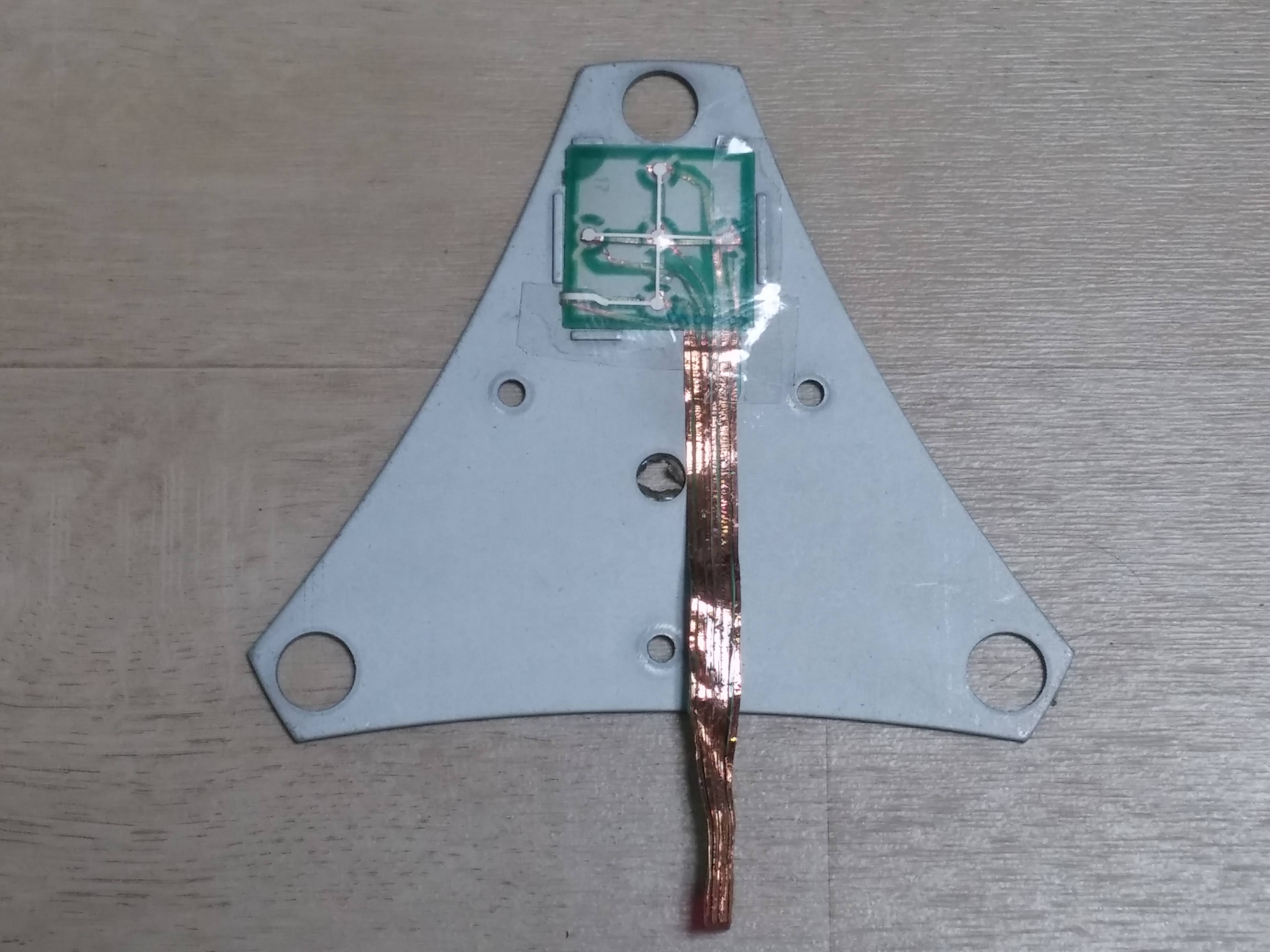

반복작업으로 아래 사진과 같이 6개 라인을 모두 붙였습니다



구리 테이프가 떨어지는 것을 방지하고 다른 부위에 접촉하여 고장을 유발하는 것도 방지하도록

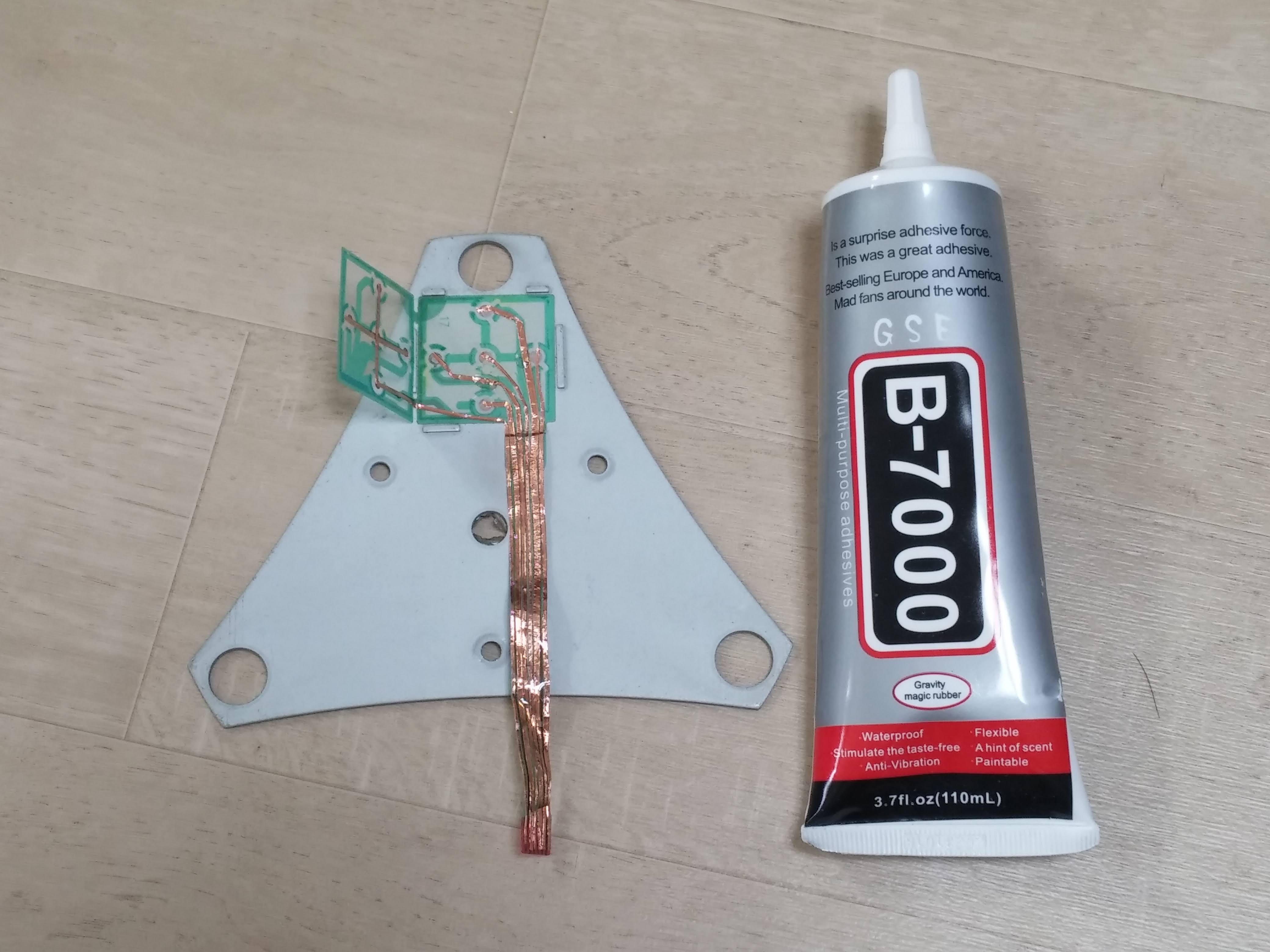

B-7000을 발라줍니다

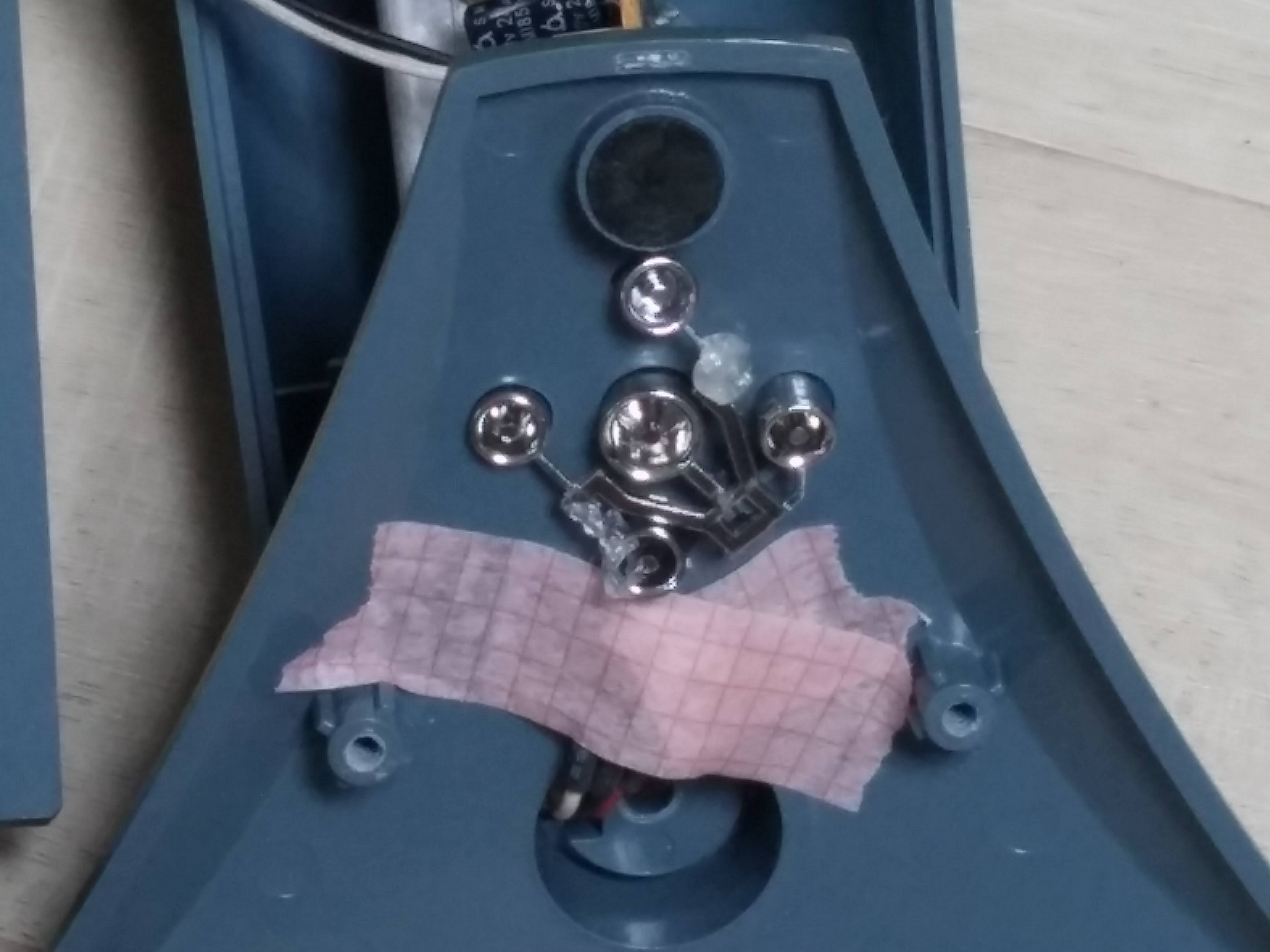

필름 스위치의 위판을 덮어주고 테이프를 발라서 고정해 주었습니다



스위치 조립을 위해서 스위치 연결부위들도 글루건으로 보강해 줍니다

조립하여 동작시켜보니 동작하지 않습니다

제일 중요한 전원이 켜지지 않습니다



조립전에는 필름스위치가 모두 정상이었는데 동작시킨 후에

멀티미터로 통전테스트를 추가로 해보니

전원 스위치에 연결된 구리테이프가 끊어진 상태로 측정됩니다



테이프로 기존 연결상태들은 보존하고 그 위에 중요한 그라운드 선과 전원 스위치 선만 조금 더 두껍게 만들어 보았으나

또 연결상태가 나빠집니다

아무래도 구리테이프가 너무 얇아서 내구성은 조금 부족한 듯 합니다



결국 가장 노력이 많이 들어가는 방법을 사용해야겠습니다

얇은 SMD 텍트스위치와 전선으로 필름스위치를 대체하는 방법입니다

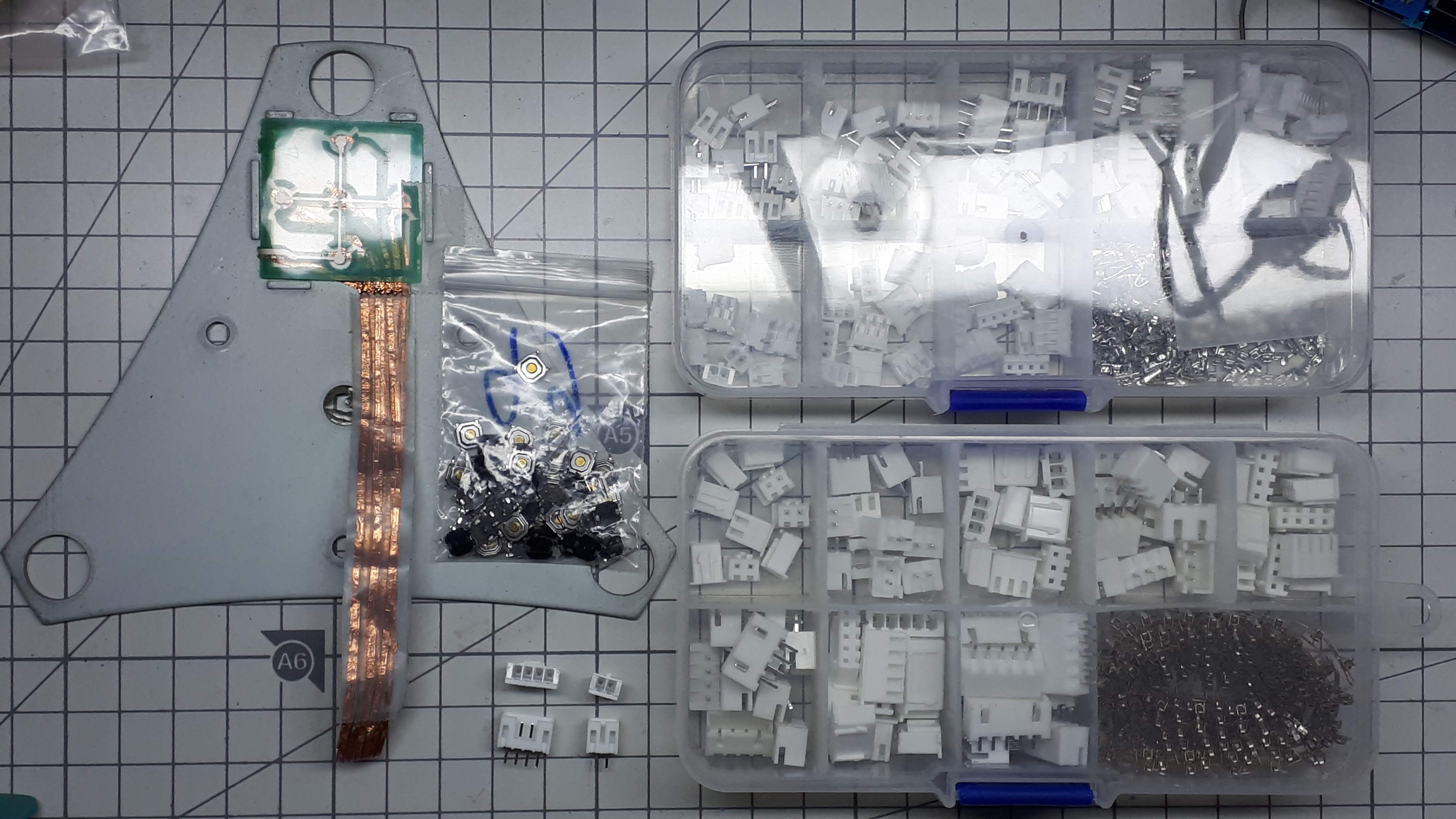

아래는 준비물들입니다

왼쪽부터 고장난 필름스위치, SMD 텍트스위치, 다른 일에 필요해서 주문했던 커넥터 부품들입니다

SMD 텍트 스위치는 예전(2017년)에 아래 링크에서 주문하였습니다

https://s.click.aliexpress.com/e/_DeCYql9

0.72US $ 1% OFF|50pcs/lot 5.2*5.2*1.5mm 4 PIN SMT G66 Metal Tactile Push Button Switch Tact Switch Great Quality Free Shipping|s



위 사진의 오른쪽 위쪽 2.0mm 간격 커넥터는 아래 링크에서 주문하였습니다

https://s.click.aliexpress.com/e/_DDKpiTh

2.0US $ |230pcs Ph2.0 2p 3p 4p 5 Pin 2.0mm Pitch Terminal Kit / Housing / Pin Header Jst Connector Wire Adaptor Ph Kits For 3d P



위 사진 오른쪽 아래쪽의 2.54mm 간격 커넥터는 아래 링크에서 주문하였습니다

https://s.click.aliexpress.com/e/_Dd0xncf

0.73US $ |230pcs/box Xh2.54 2p 3p 4p 5p Pin 2.54mm Pitch Terminal Kit / Housing / Pin Header Jst Connector Wire Connectors Adapt

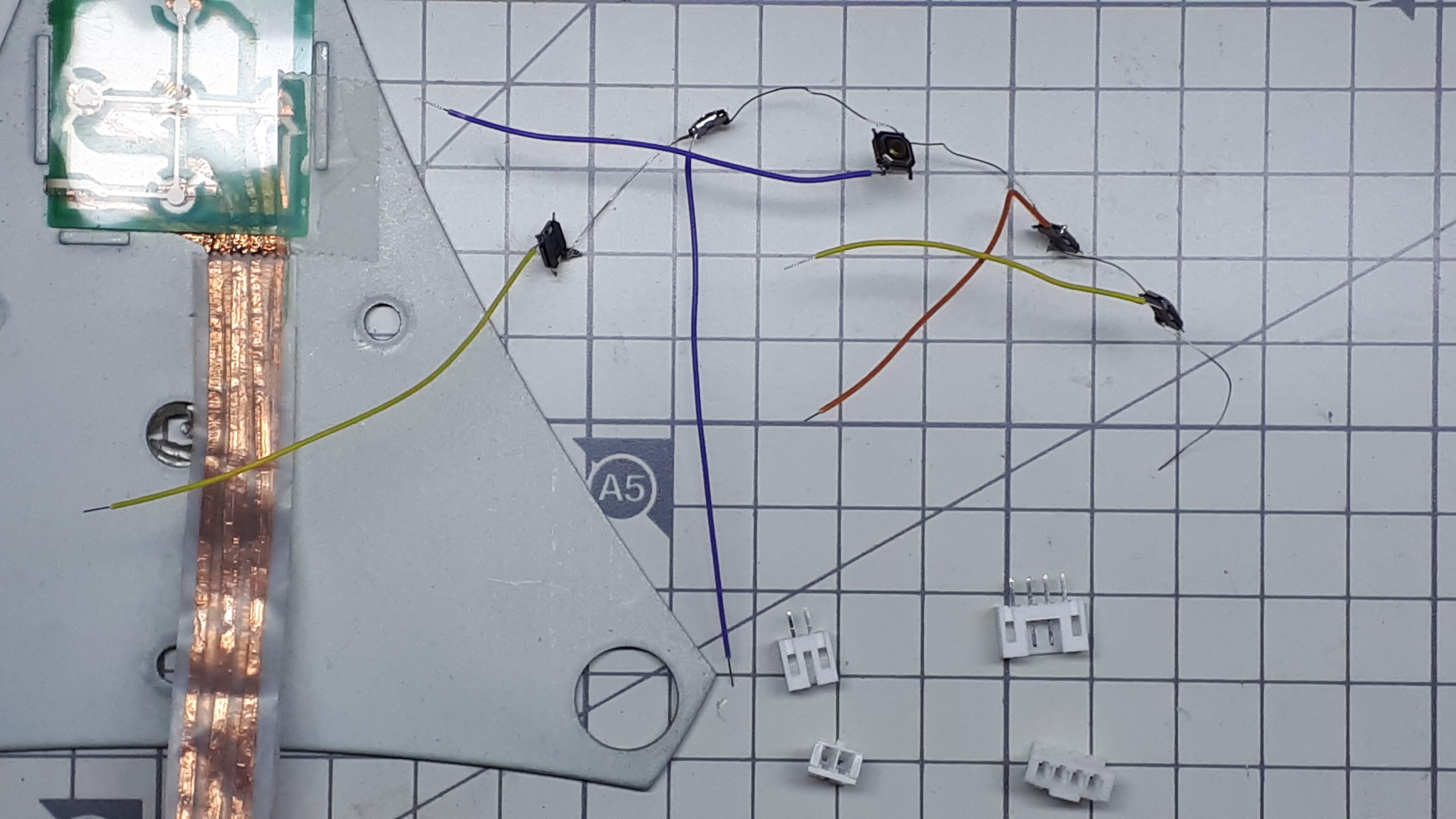

열심히 납땜하여 아래와 같이 중간 상태를 만들었습니다



아래사진과 같이 글루건으로 필름스위치의 위치에 맞춰서 붙였습니다



커넥터도 납땜해 주었습니다

아래 사진에서 왼쪽 2핀은 전원스위치와 그라운드입니다

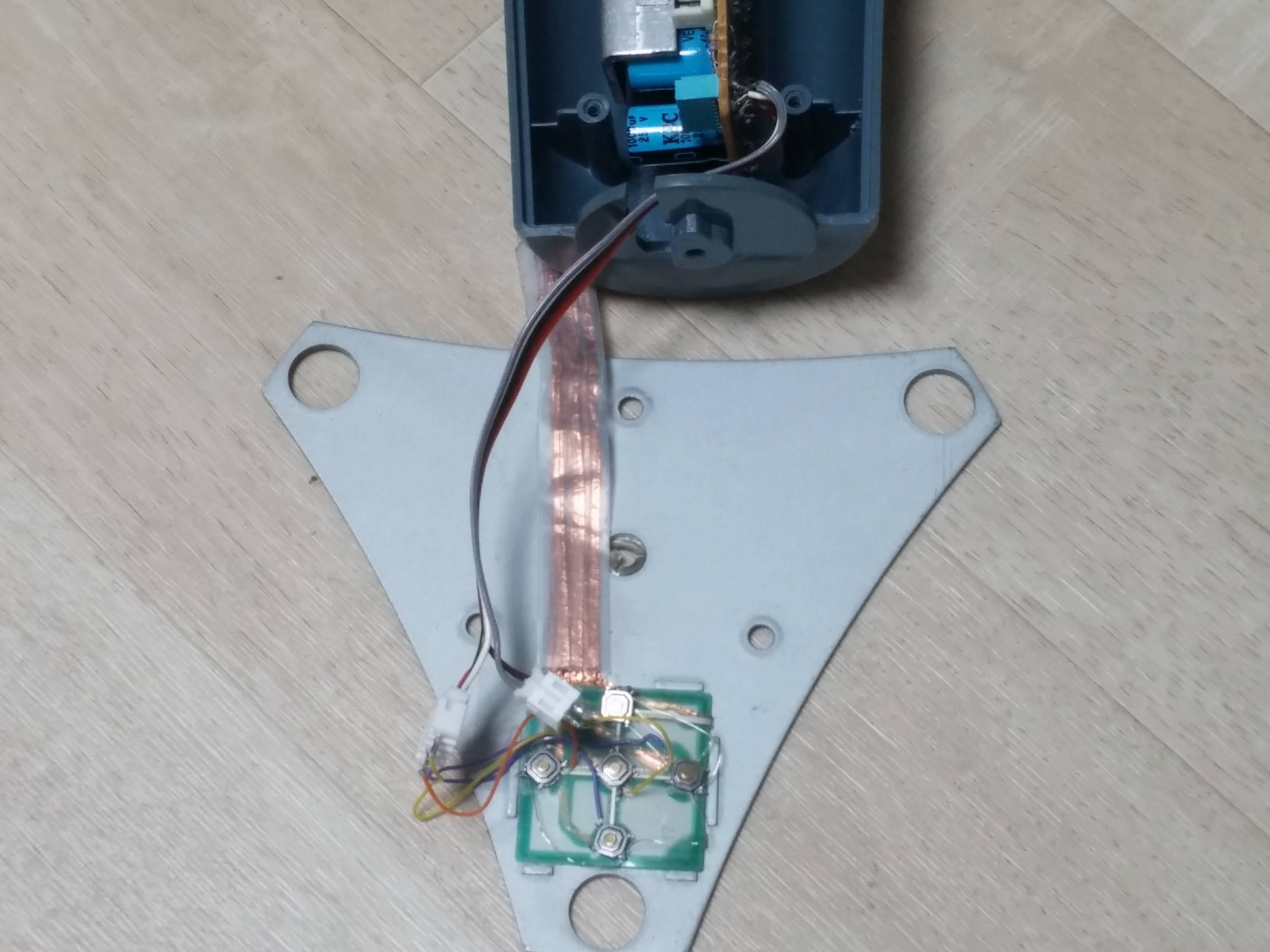

아래 사진은 스피커 내부 PCB의 필름스위치가 연결되는 커넥터에서 선을 납땜한 후 커넥터 단자 작업하는 모습입니다



단자 작업을 위한 집게는 아래 링크에서 작년에 37.89$에 8개의 부속품과 세트로 구입하였습니다

제가 구입한 곳은 더 이상 판매하지 않네요



아래 링크는 동일한 제품을 판매하는 곳으로 제가 구입한 세트인

SN-2549R 8JAW KIT를 38.88$에 구입할 수 있습니다

https://s.click.aliexpress.com/e/_DDYX5MX

9.53US $ 25% OFF|Sn-48bs/2549 Crimping Tools For Xh2.54 Tab2.8 4.8 6.3 /tubular/insulated Terminals With 8 Jaw Kit Electrical Ye

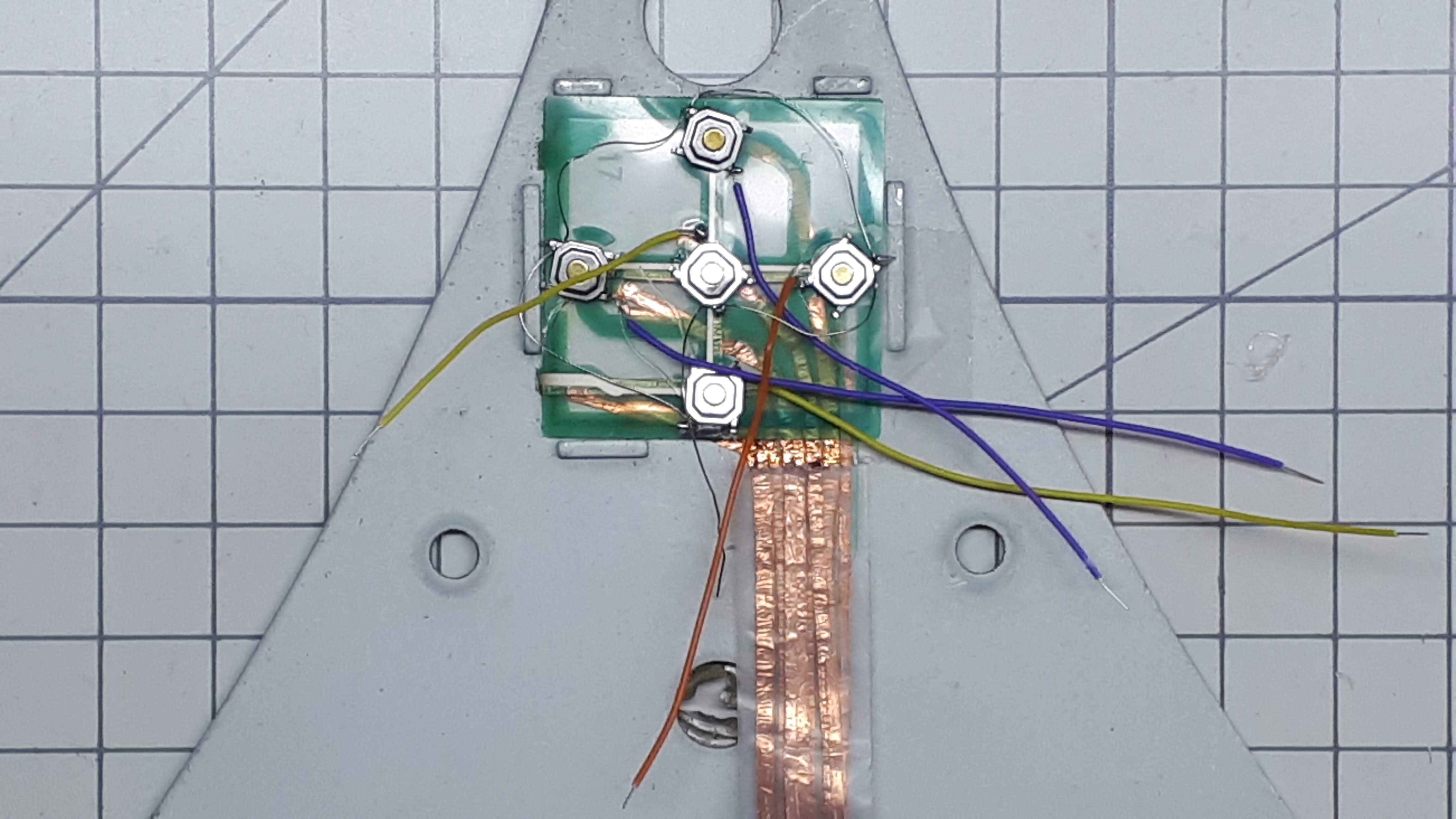

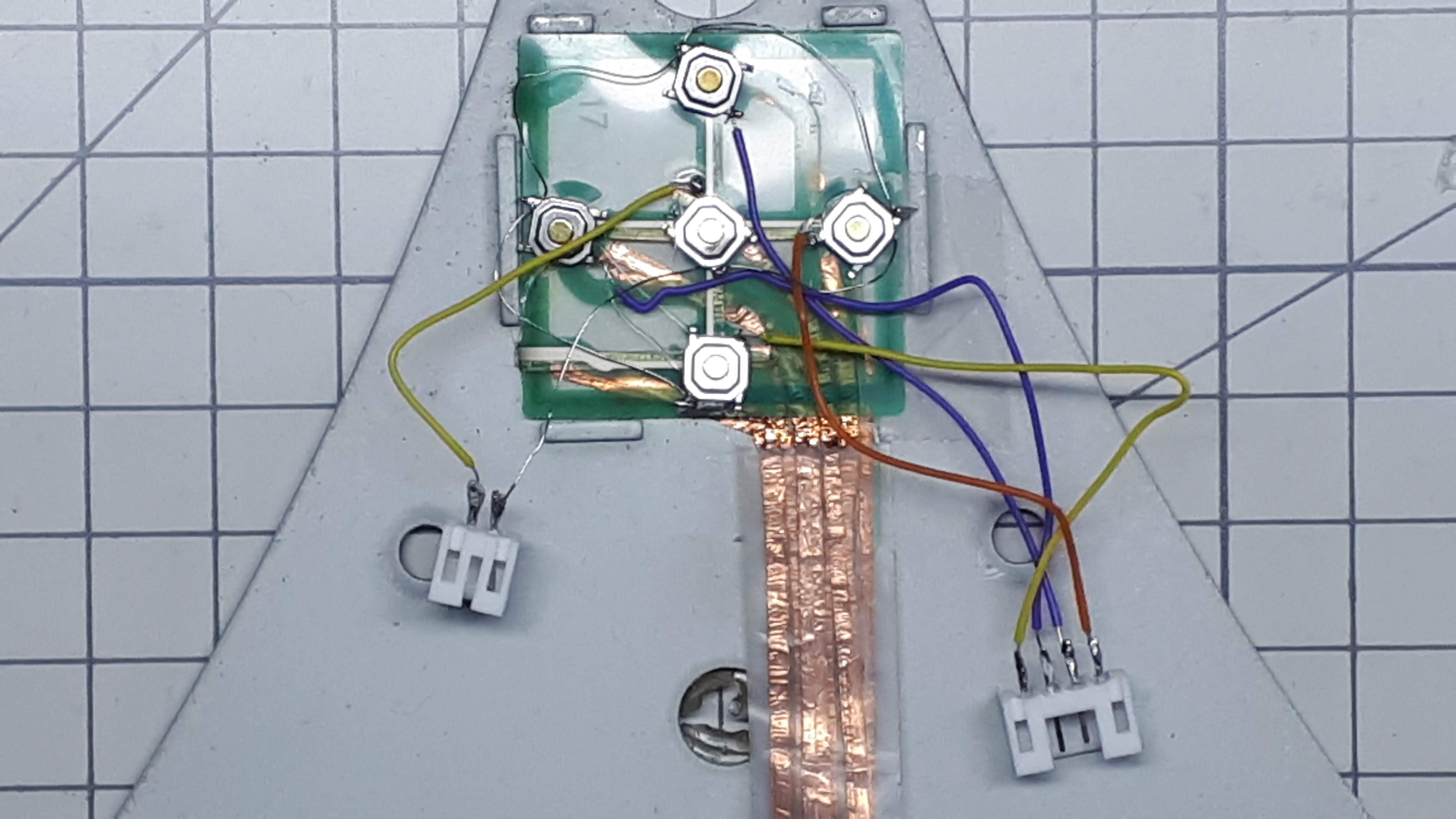

아래 사진은 스피커 내부 PCB에서 따온 전선과 필름스피커를 대체하는 스위치를 커넥터로 연결한 모습입니다



마지막으로 동작하는 동영상입니다

마치 잘 수리된 것 같이 보이죠?

하지만 가장 중요한 전원스위치가 정상동작하지 않는 것 같습니다

위 동영상을 보면 가운데의 전원스위치를 누르면 LED의 상태가 바뀌기는 하는데

전원이 꺼지거나 켜지지는 않습니다



아래 동영상과 같이 멀티미터로 확인해보면 스위치는 정상입니다



1.8옴이면 저항이 높은 상태가 아님에도 불구하고

내부 PCB에 전원스위치가 연결되는 부위를 별도의 전선으로 연결해 주면 전원이 켜집니다



전원 스위치는 별도로 저항이 낮은 전선과 스위치로 연결해야 하는 것인지

아니면 제가 사용법을 잘 몰라서 그런것인지

의뢰인께 확인이 필요하겠습니다



오늘은 의뢰받은 삼성 SMS-2000 스피커의 수리를 위해

필름스위치의 보수한 시도한 방법들과

텍트 스위치로 작업한 내용을 공유해 드렸습니다



내용이 도움되었다면 아래의 공감 하트를 클릭해 주시고
질문은 댓글 달아주세요
또한 필요한 분들에게 아래의 공감 오른쪽에 위치한 위화살표나 카톡버튼을 사용하여 링크를 전달해 주시면 좋겠습니다
후원은 맨 아래 카카오페이 QR 코드(스마트폰에서만) 또는 Buy me a coffee 를 이용해 주세요~
