삼성 SMS-2000 스피커 수리의뢰 점검

아래 글에 댓글로 스피커 수리 문의가 있었습니다

https://robocomman.tistory.com/471

컴퓨터 스피커 볼륨조절기 수리(지직거림, DIY)



시간제한 및 수리 실패에 대한 부담은 없는 것으로 확인한 후

택배로 스피커를 받아 점검한 내용을

공유해 드립니다



받은 택배 상자입니다

흰색 종이로 송장 부분은 가렸습니다



뽁뽁이로 꼼꼼하게 포장해서 발송하셨네요

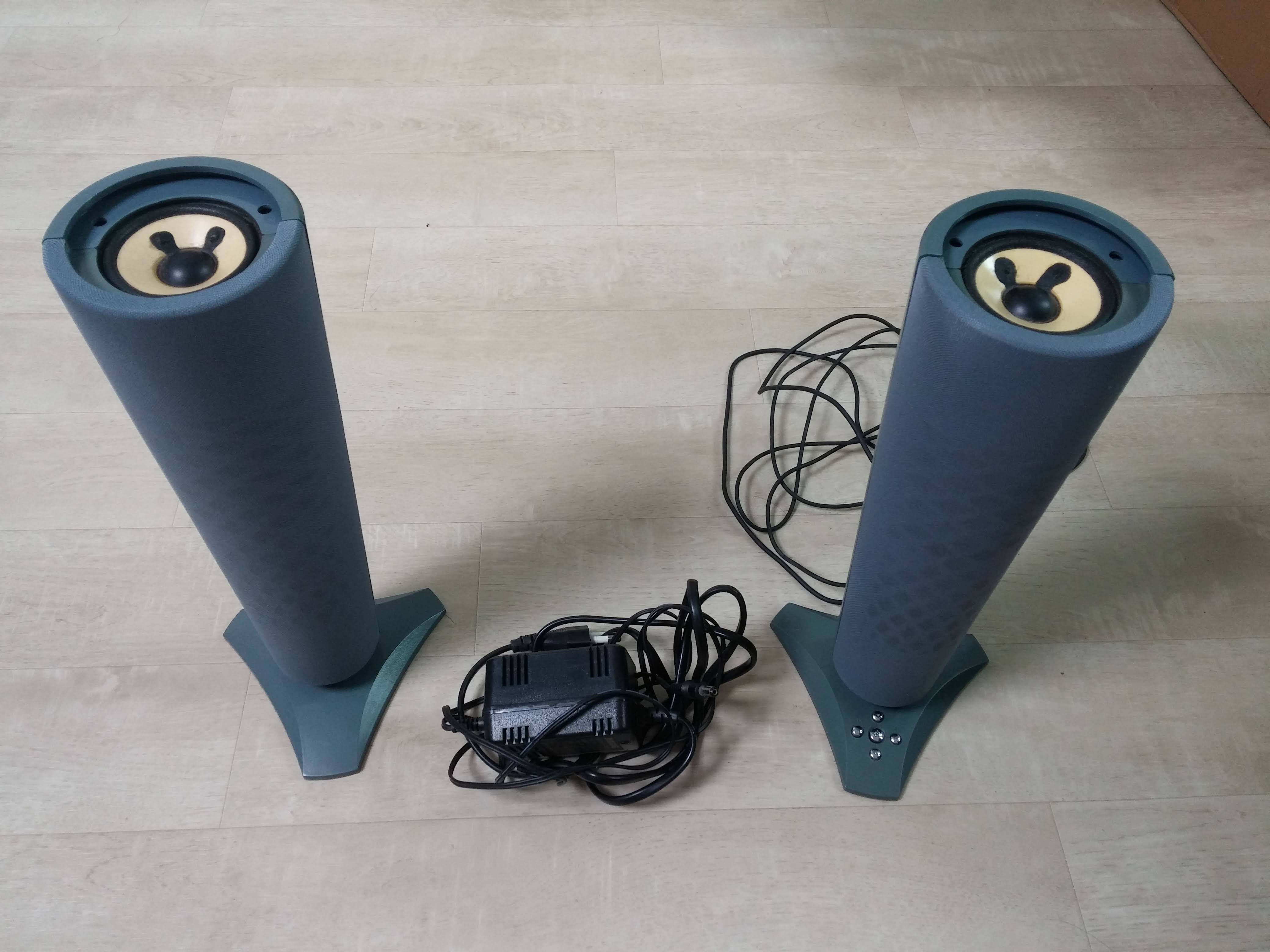

삼성 SMS-2000 스피커 본체의 모습입니다

상단 스피커의 덮개는 없는 상태네요

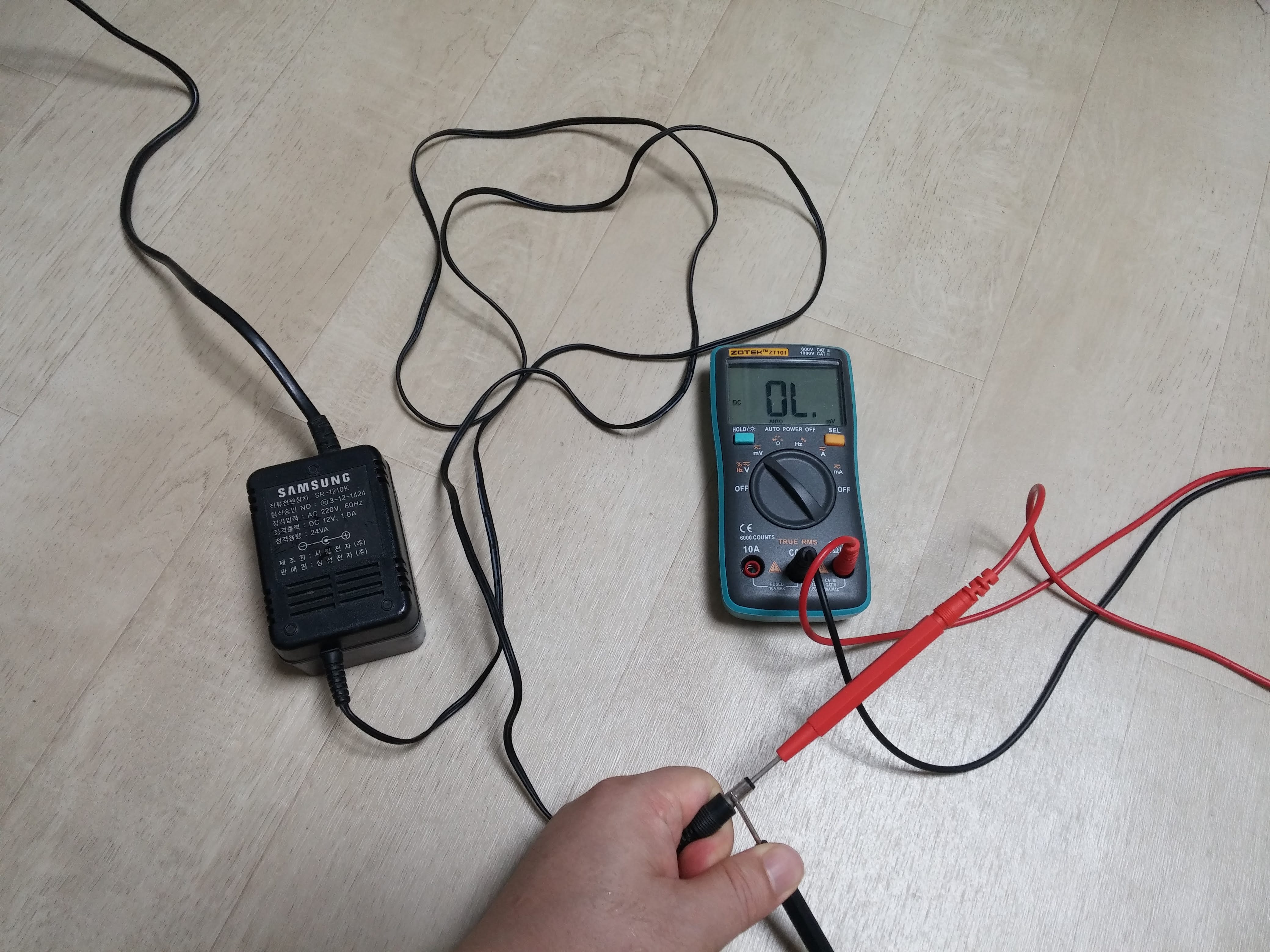

우선 전원장치를 확인해 봅니다

12V 어뎁터인데 0V 가 나옵니다 고장으로 보입니다

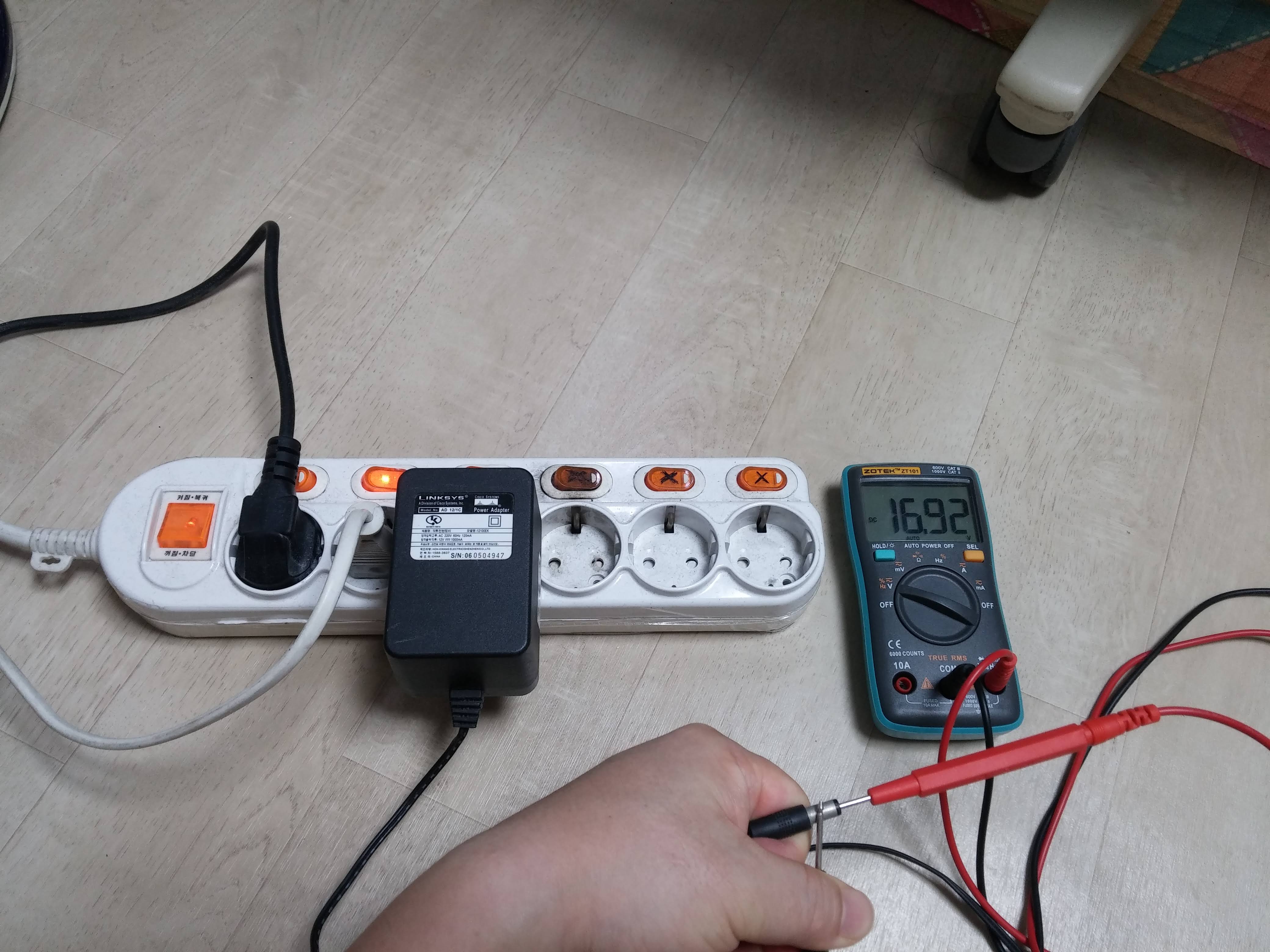

집에 가지고 있던 12V 어뎁터를 확인해 봅니다

16.9V가 나오네요

보통 DC 어뎁터를 부하없이 찍어보면 조금 전압이 높습니다



전원을 연결하고 전원 스위치를 눌러보니 켜지지 않습니다

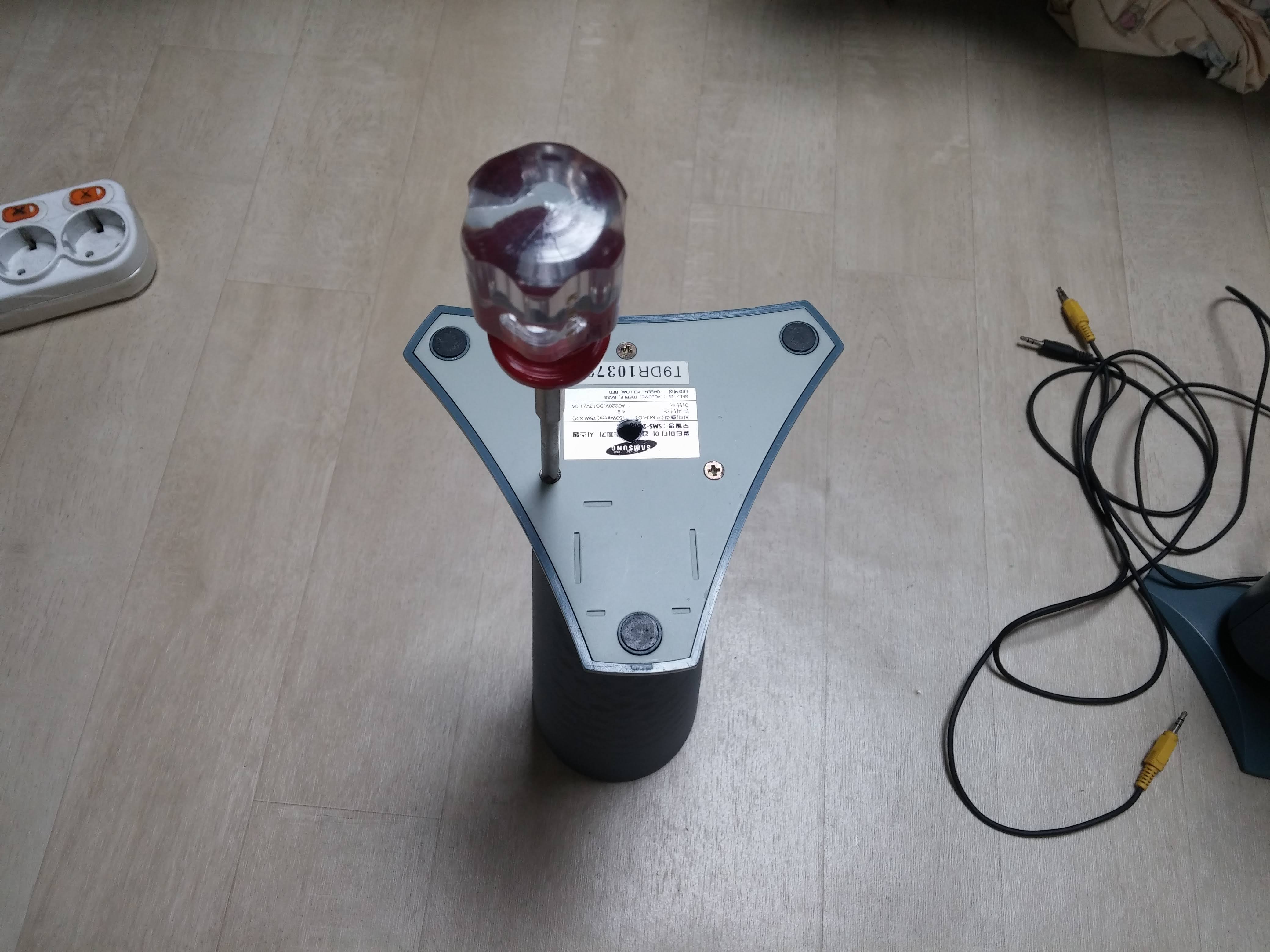

아래 사진과 같이 스위치가 위치한 밑판을 열기 위해

바닥면의 나사 3개를 풀어줍니다

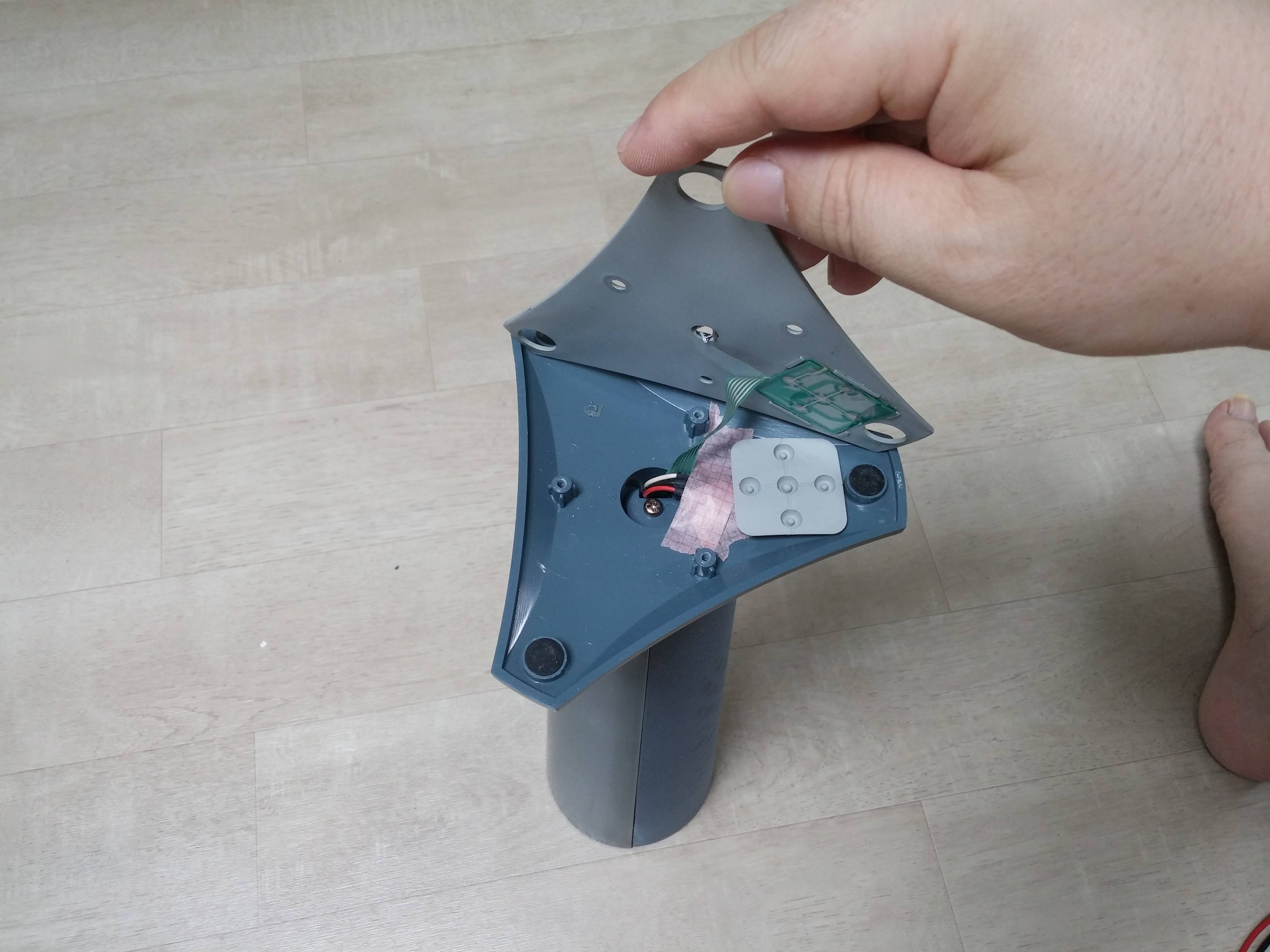

스위치는 필름에 인쇄된 접점식 이네요

직접 접점부위를 드라이버로 꾹 눌러보아도 켜지지 않습니다



스위치가 잘 되는지 확인하려면

필름 커넥터가 연결된 본체 쪽을 열어서 확인이 필요합니다

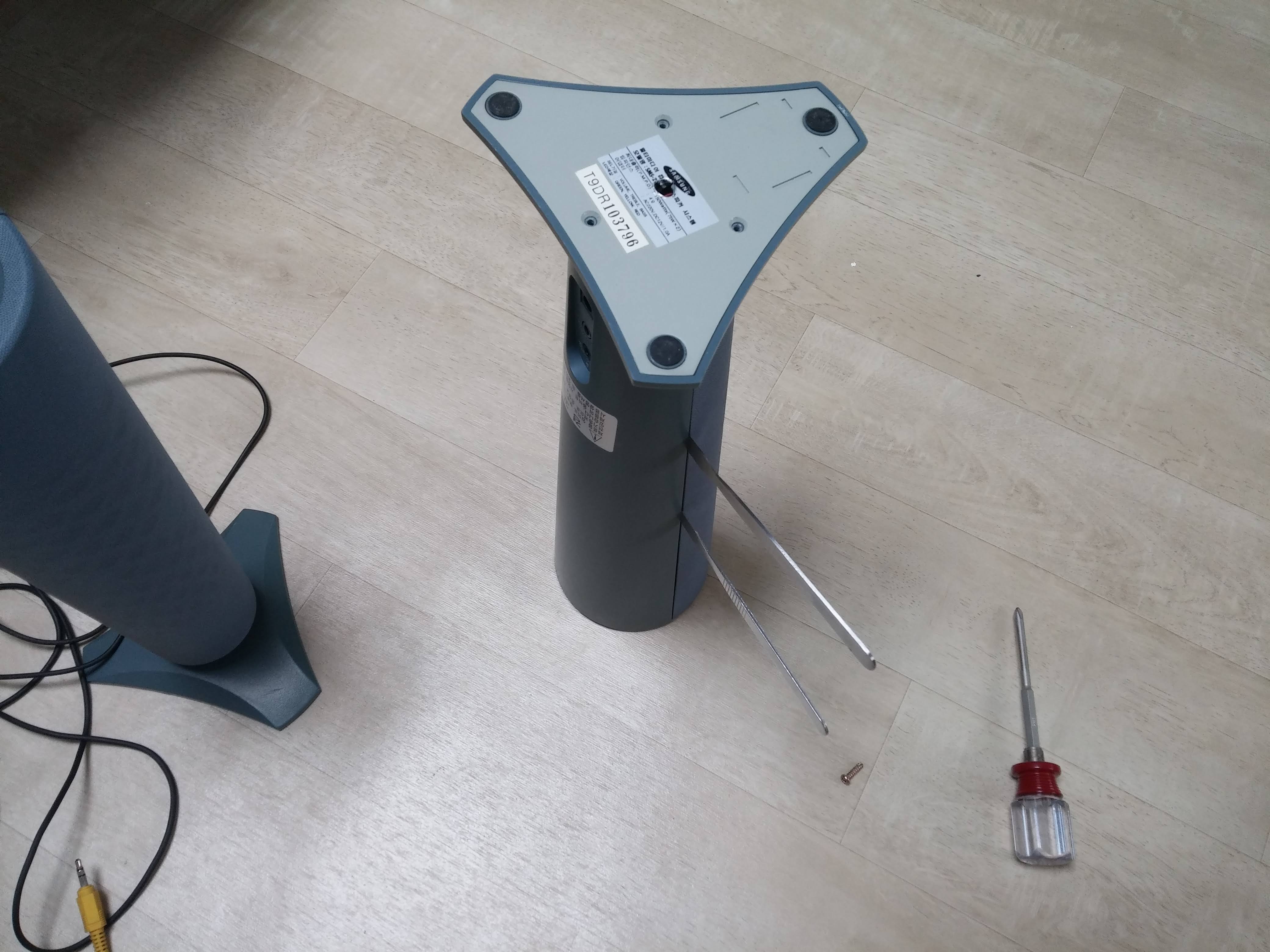

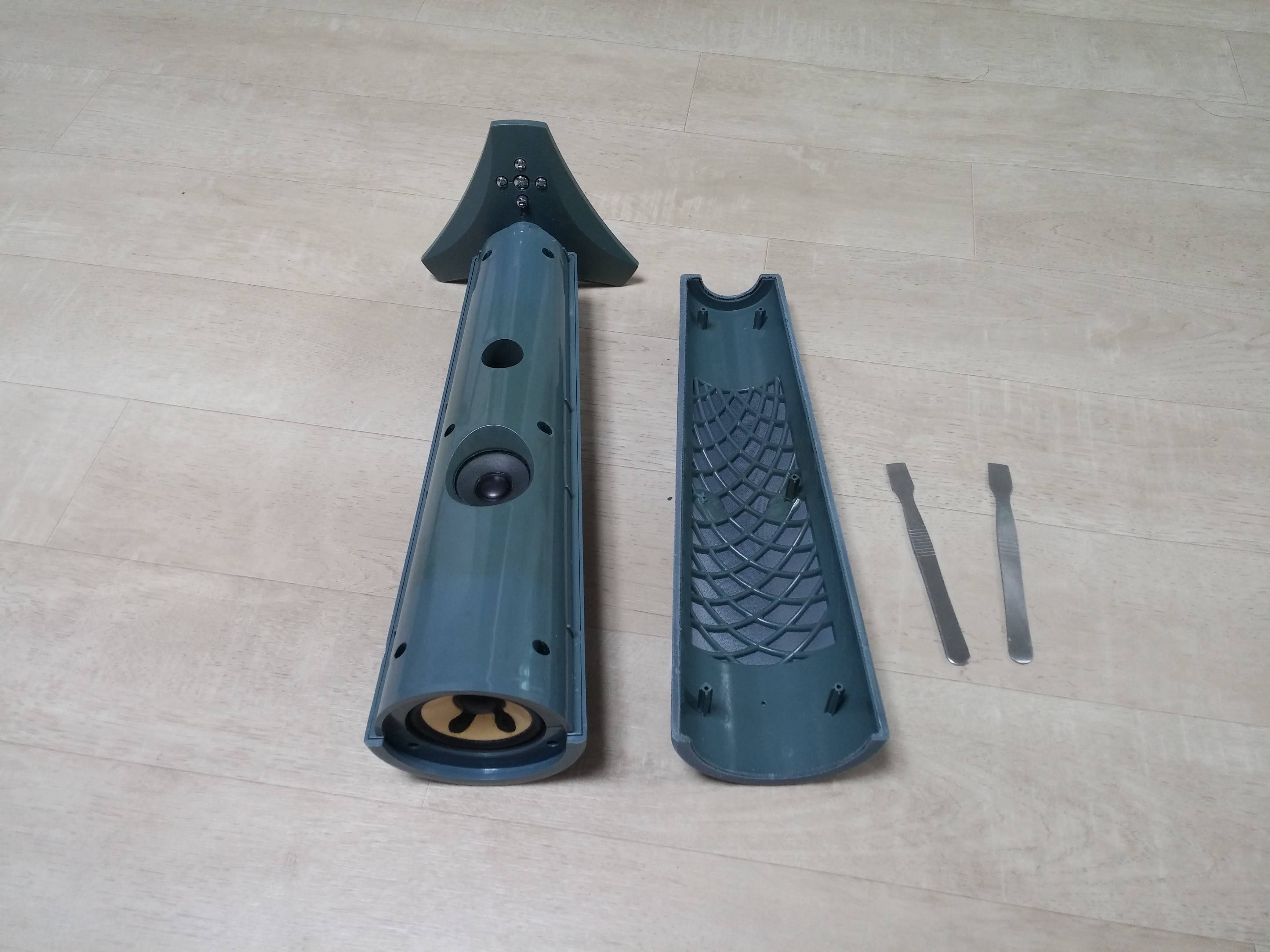

의뢰인께서 알려주신 바와 같이 본체 옆면의 틈에

LCD 분해용 도구 2개를 사용하여 살살 벌려 줍니다



케이스를 열고나니

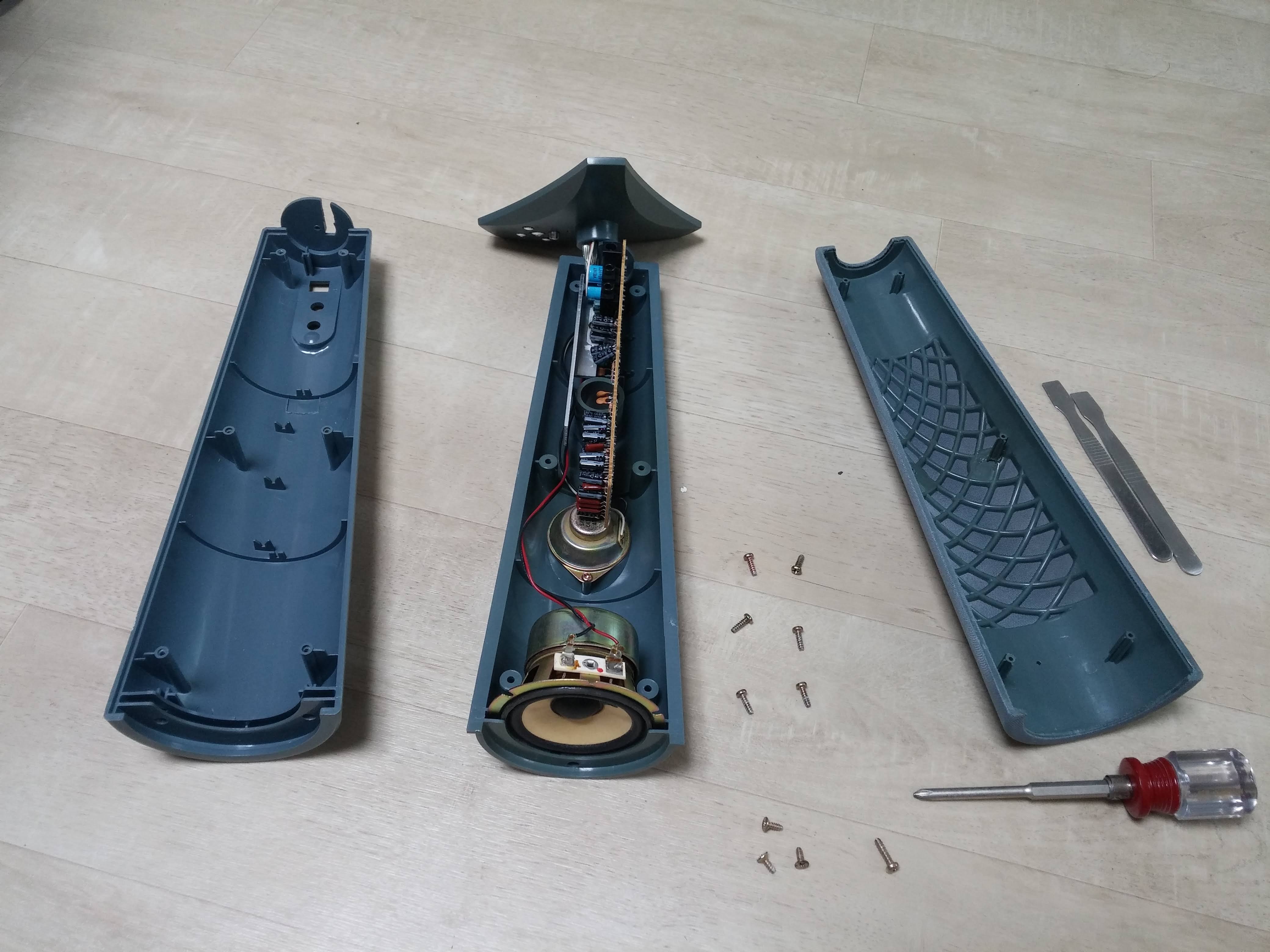

트위터 유닛이 보이고 나사 구멍 6개가 있습니다



나사 6개를 풀어주니 내부가 보입니다

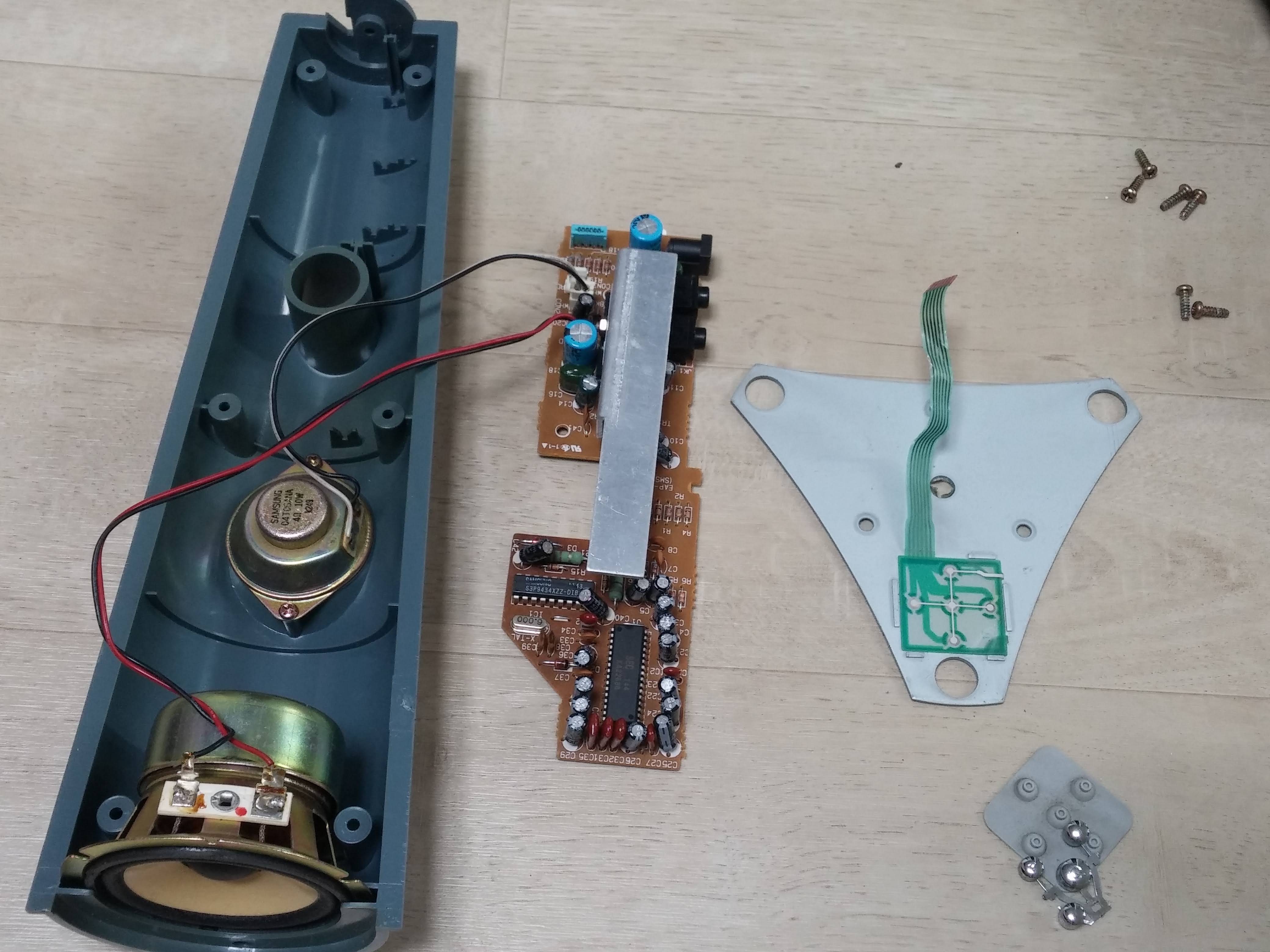

점검이 용이하도록 PCB를 살살 빼낸 후

본체의 PCB에서 스위치가 연결된 필름 커넥터와 전원 LED 커넥터를 뽑습니다



멀티미터로 스위치 필름커넥터의 연결상태를 멀티미터로 확인해 보니

오래되어서 도체가 산화되었는지 스위치가 작동하지 않습니다



필름 커넥터는 투명해서 연결상태가 보이므로 전원 스위치가

본체 PCB의 커넥터 중 어느 위치에 연결되는지 확인하고

전선으로 스위치를 대신하여 살짝 접촉시켜 보았습니다



위 동영상과 같이 다행히 잘 작동합니다



고장인 부분을 정리해보면

1. 전원 어뎁터

2. 본체 하단의 스위치 5개 : 필름 스위치 산화로 동작 불가



전원 어뎁터는 의뢰인께서 다른 어뎁터가 있다고 하시니

정상 어뎁터를 사용하면 될 듯 합니다

본체 하단의 스위치 5개는 스위치 필름 부분을 살짝 열어서

표면의 산화된 부분을 긁어내면서 스위치 동작이 되는지 멀티미터로 살펴보았으나

동작하지 않습니다



제가 사용할 제품이라면

혹시 자잘하게 문제가 있더라도 다시 손을 볼 수가 있으므로

필름 스위치는 제거하고

전선 6가닥을 PCB에서 납땜하여 뽑은 후 다른 스위치를 적당히 붙여서 써도 되겠습니다



하지만 제가 아닌 의뢰인께서 쓰실 것이므로

안정적으로 쓰려면 제대로 교체하는 것이 좋은데

필름스위치를 그대로 교체할 방법이 없으니

어떻게 하는 것이 좋을지 애매합니다



댓글로 의견 주시면 상의하면서 진행해 보겠습니다
