Anam AS-44 5.25인치 우퍼스피커 엣지 교체(DIY)

2020년 10월에 이사한 후 TV는 아래글과 같이 수리하여 사용중입니다

https://robocomman.tistory.com/472

65인치 TV 백라이트 수리 성공기!(DIY)



하지만 아래글에 소개했던 홈시어터를 위한 리시버와 스피커, 서브우퍼는 아직 가동하지 못하고 있습니다

https://robocomman.tistory.com/302

우리집 DIY 스피커들과 A/V 시스템



홈시어터를 설치하려고 살펴보니

이전에 리어스피커로 쓰던 ANAM AS-F55를 벽브라켓을 이용해서 설치하면

머리에 닿지는 않지만 신경쓰이는 높이라서 마음에 들지 않습니다



성능을 생각하면 이왕이면 큰 스피커가 좋습니다

집에 있는 스피커들 중에 약간만 작은 놈을 찾아보니

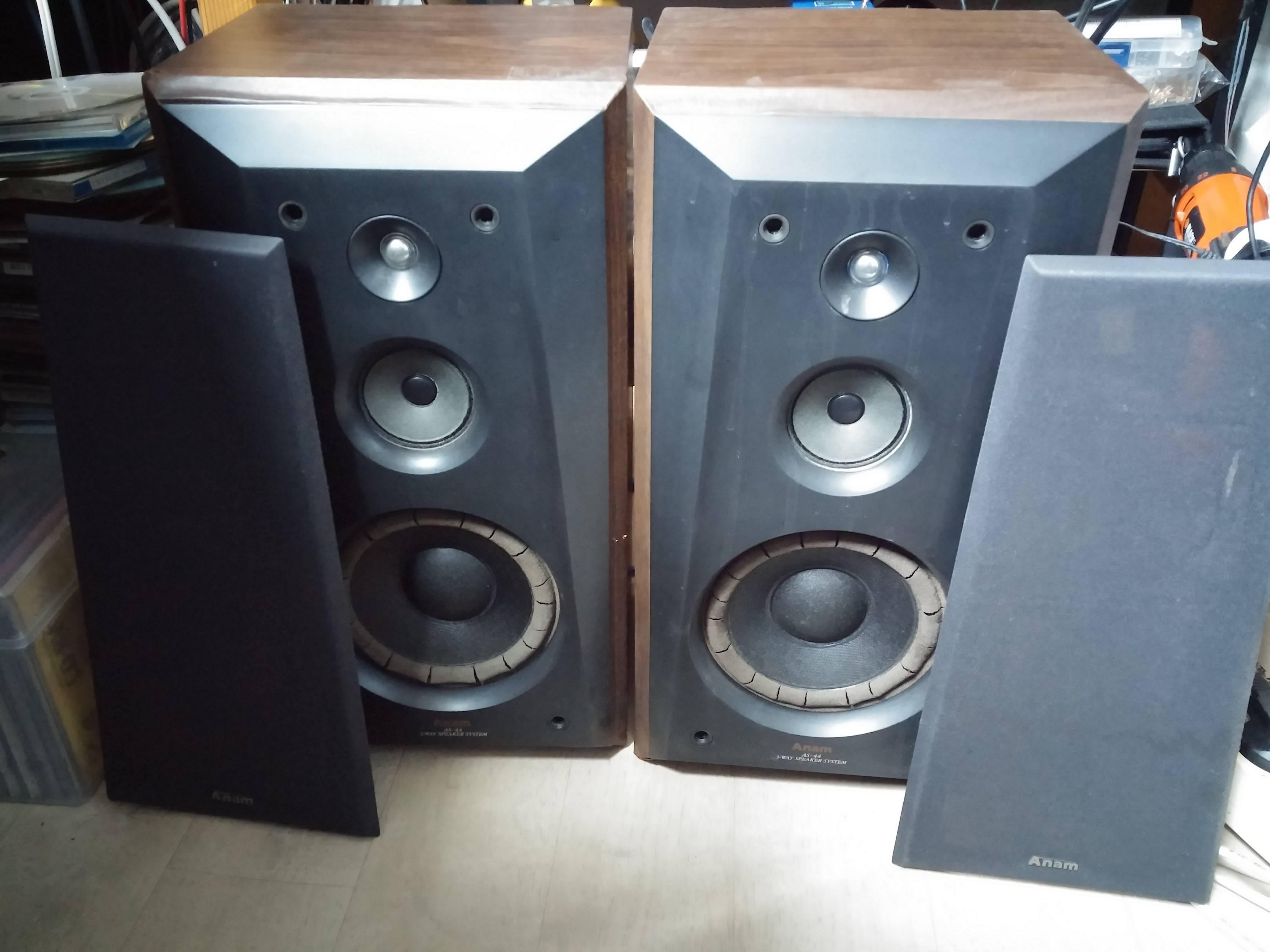

ANAM AS-44 가 있습니다

크기도 적당하고 스피커 성능도 좋습니다

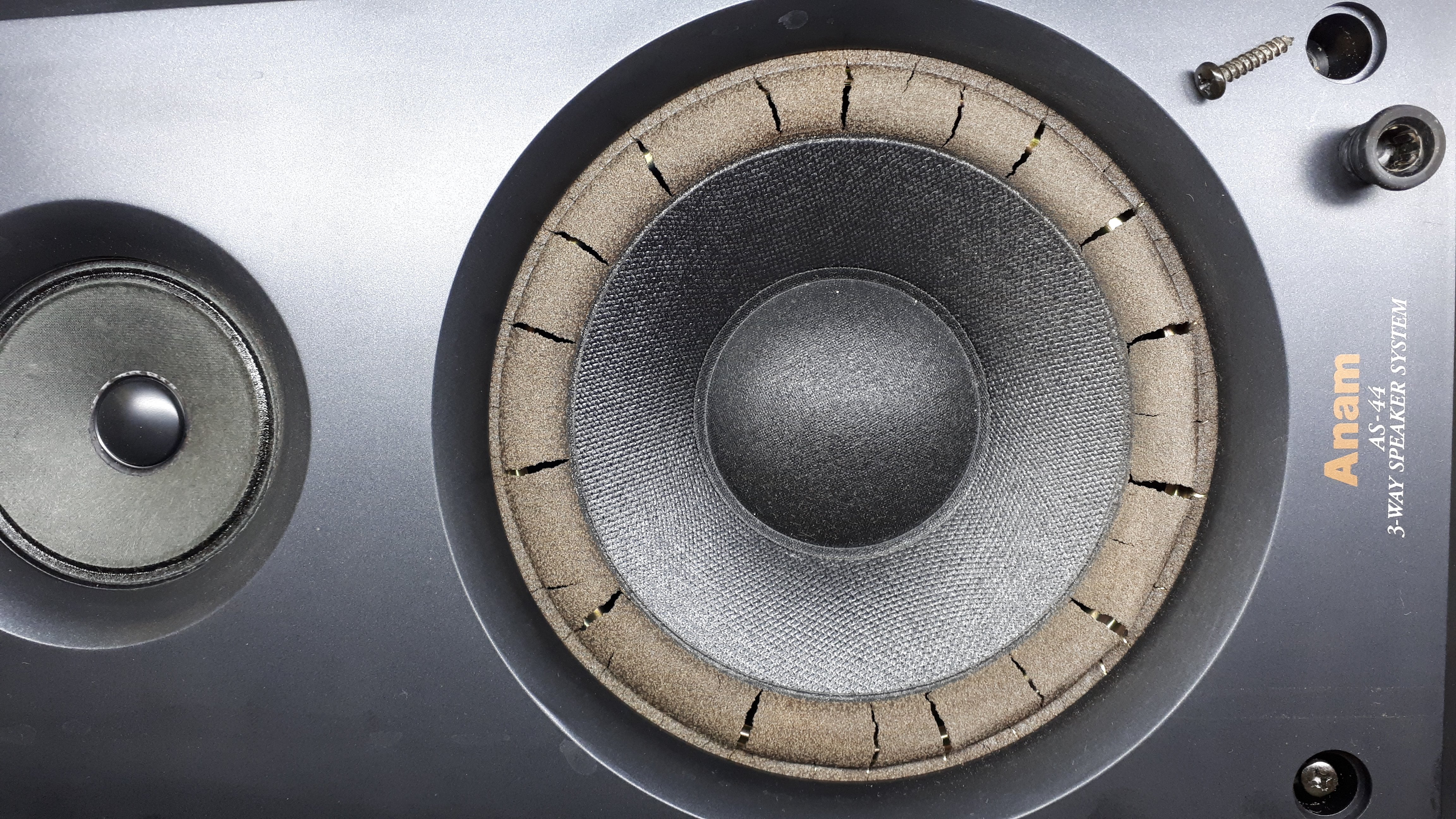

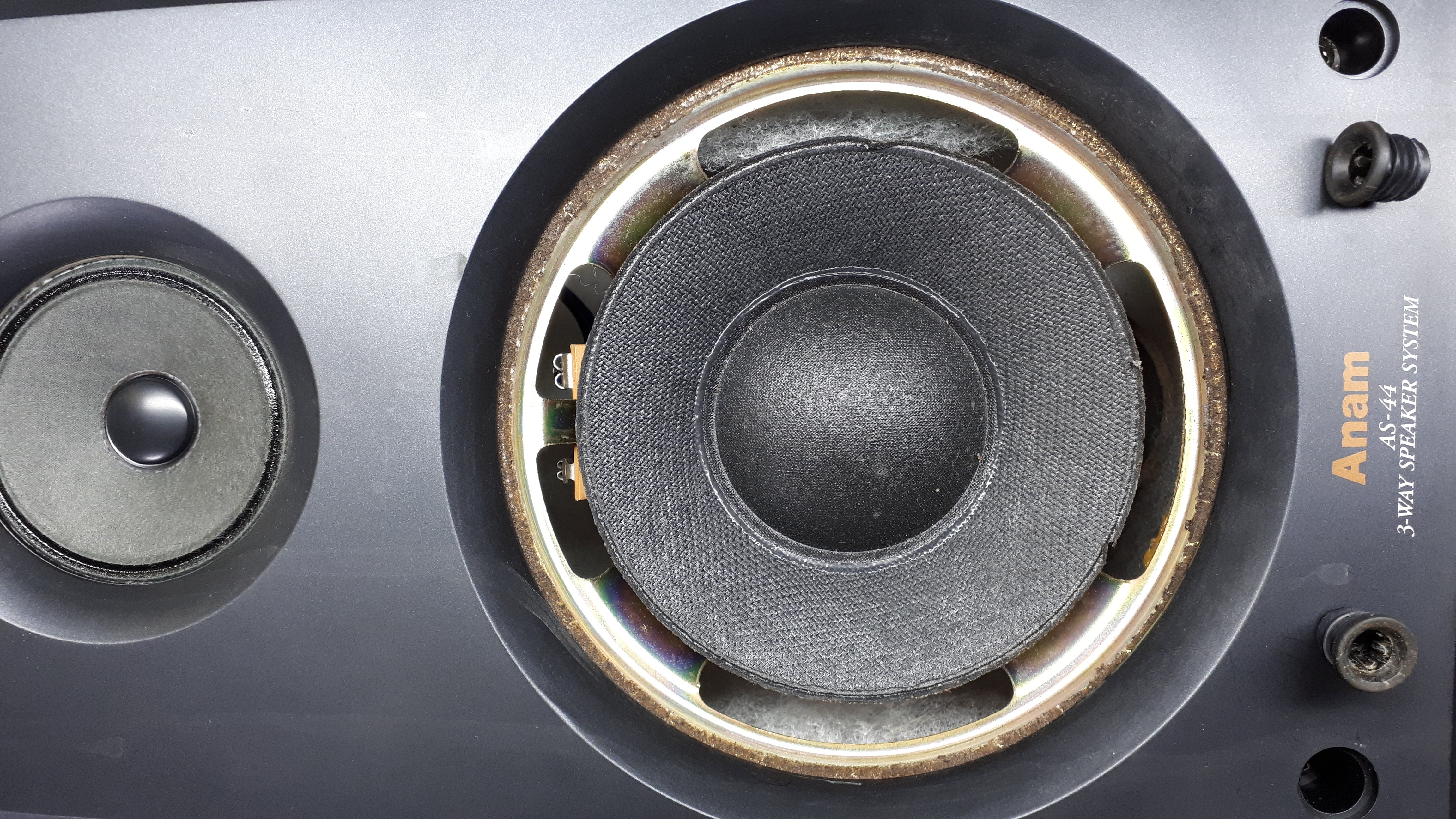

하지만 오래된 스피커라 아래 사진과 같이 우퍼유닛의 엣지가 경화되어 갈라져서

엣지의 교환이 필요합니다



이전에 교체를 위해 사둔 5인치 엣지가 있으니

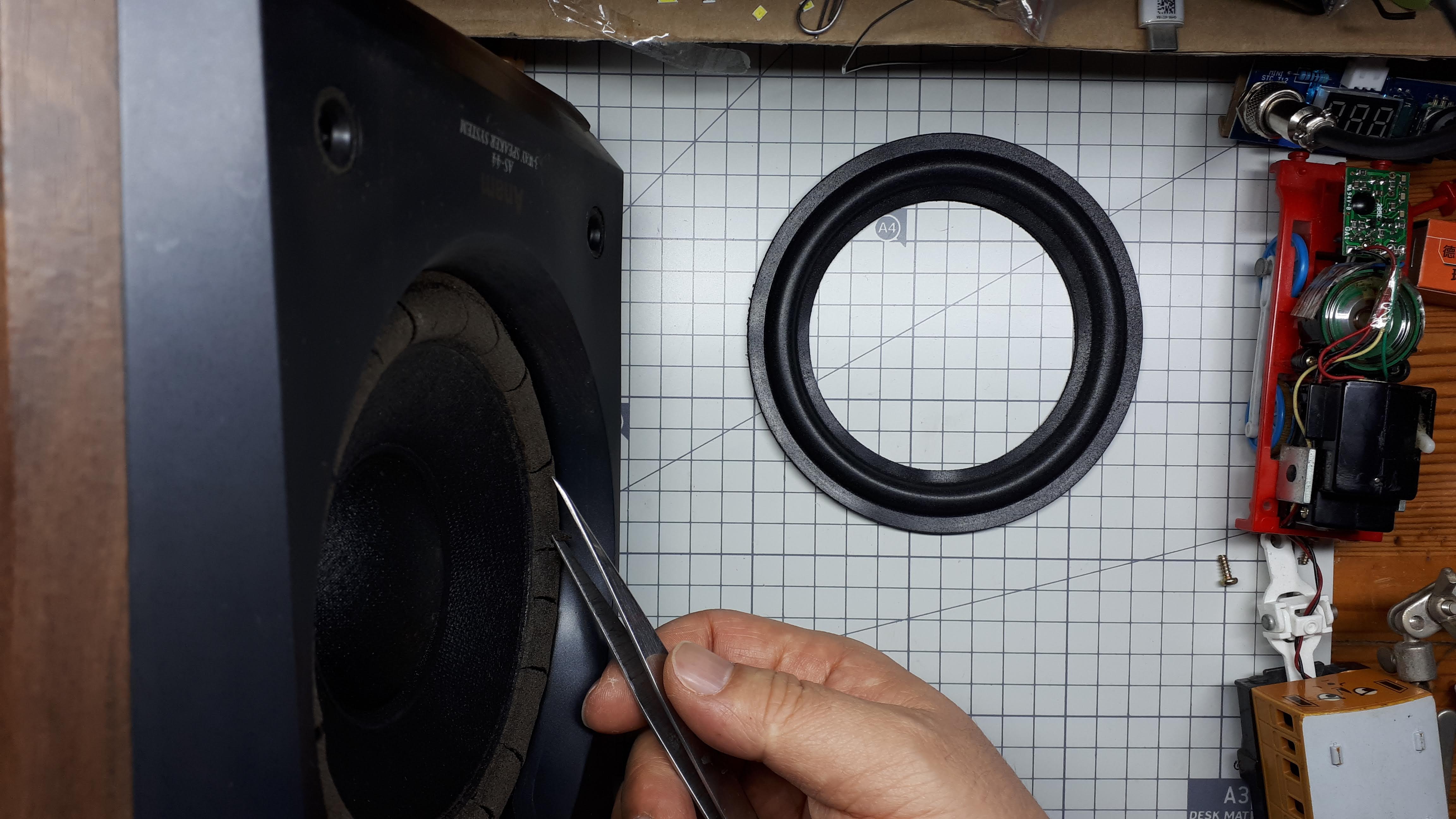

핀셋을 사용하여 삮은 엣지를 살살 뜯어냅니다

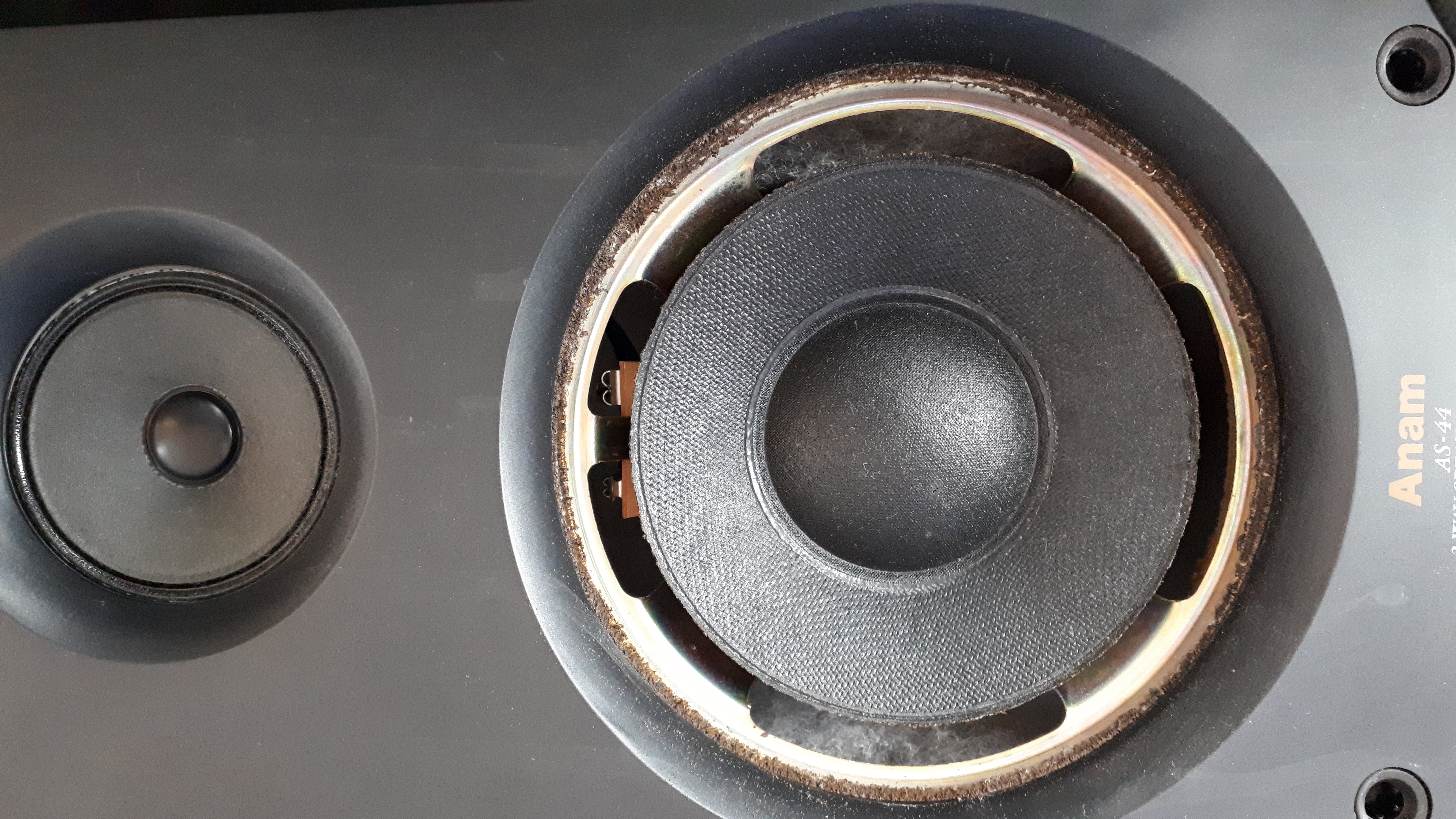

아래 사진과 같이 최대한 뜯어냈습니다

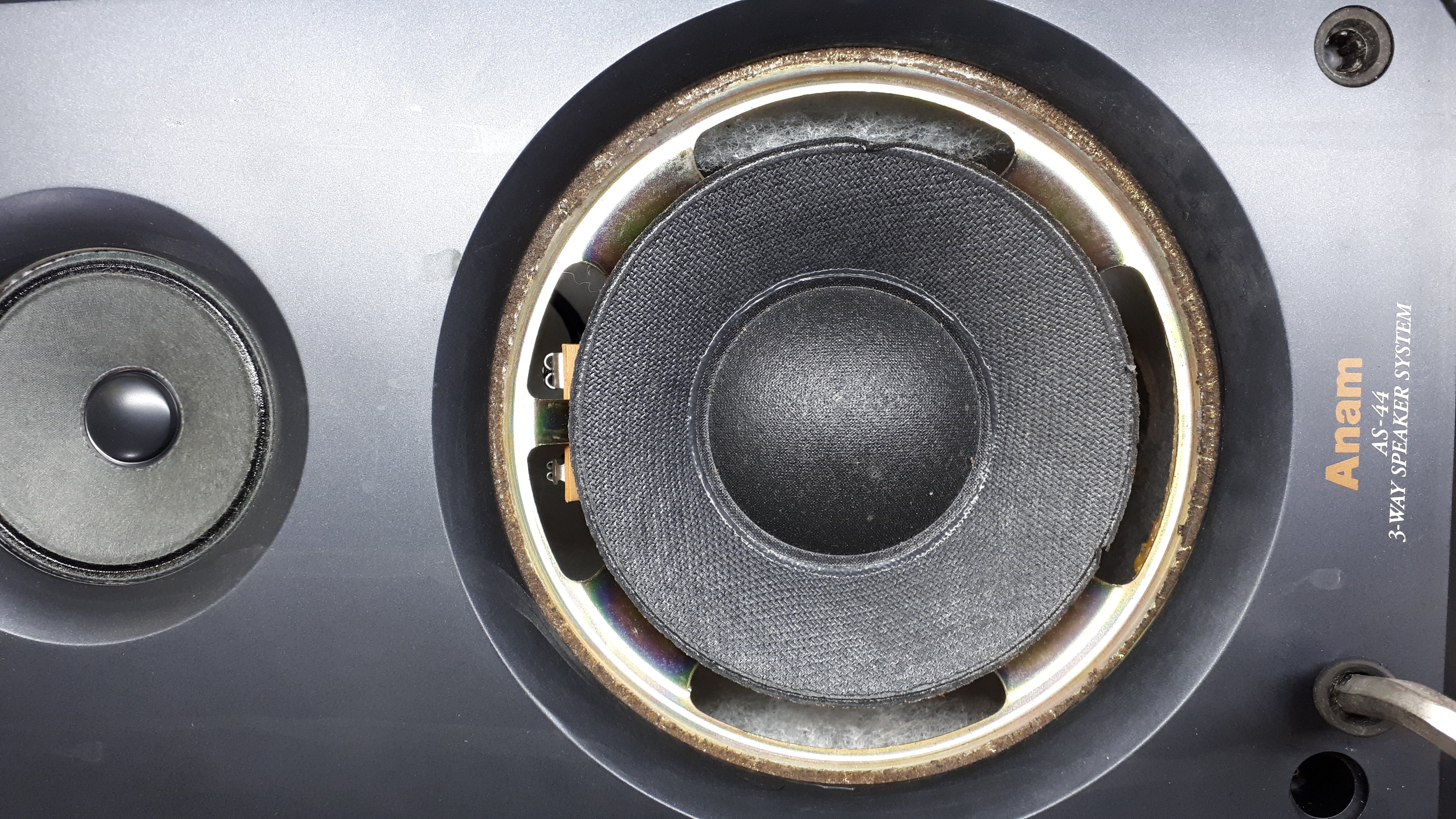

5인치 엣지를 올려보니 크기가 조금 작은 느낌입니다

아래 사진의 테두리 쪽을 위 사진과 비교해 보면 엣지 붙을 바깥쪽 부분이 조금밖에 겹치지 않습니다

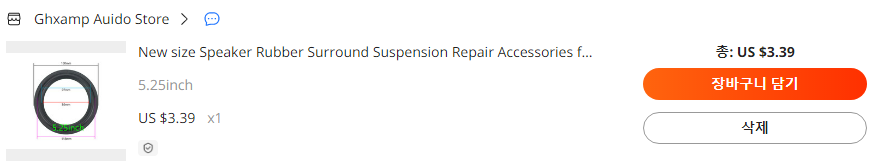

알리를 뒤져보니 5.25인치 엣지가 크기가 딱 맞는 것 같아서 주문하였습니다



5.25인치 엣지를 제대로 교체하려면 스피커의 프론트 패널을 분리해야 합니다

스피커 그릴을 꽂는 자리의 고무를 육각렌치나 딱 맞는 일자드라이버 등을 사용해서 분리합니다



그릴 꽂는 고무를 분리하니 프론트 패널을 고정하는 나사가 보입니다



나사를 분리해줍니다



나사를 푼 후 프론트 패널이 쉽게 빠질 줄 알았으나

이상하게 안 빠집니다

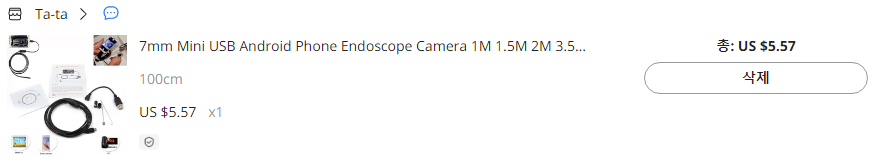

가지고 있는 내시경 카메라를 스피커 포트에 넣어서 안쪽을 살펴봐도 특별히 고정하고 있지는 않지만

빠지지 않습니다



혹시 접착제로 고정되어 있는 것인가 하여

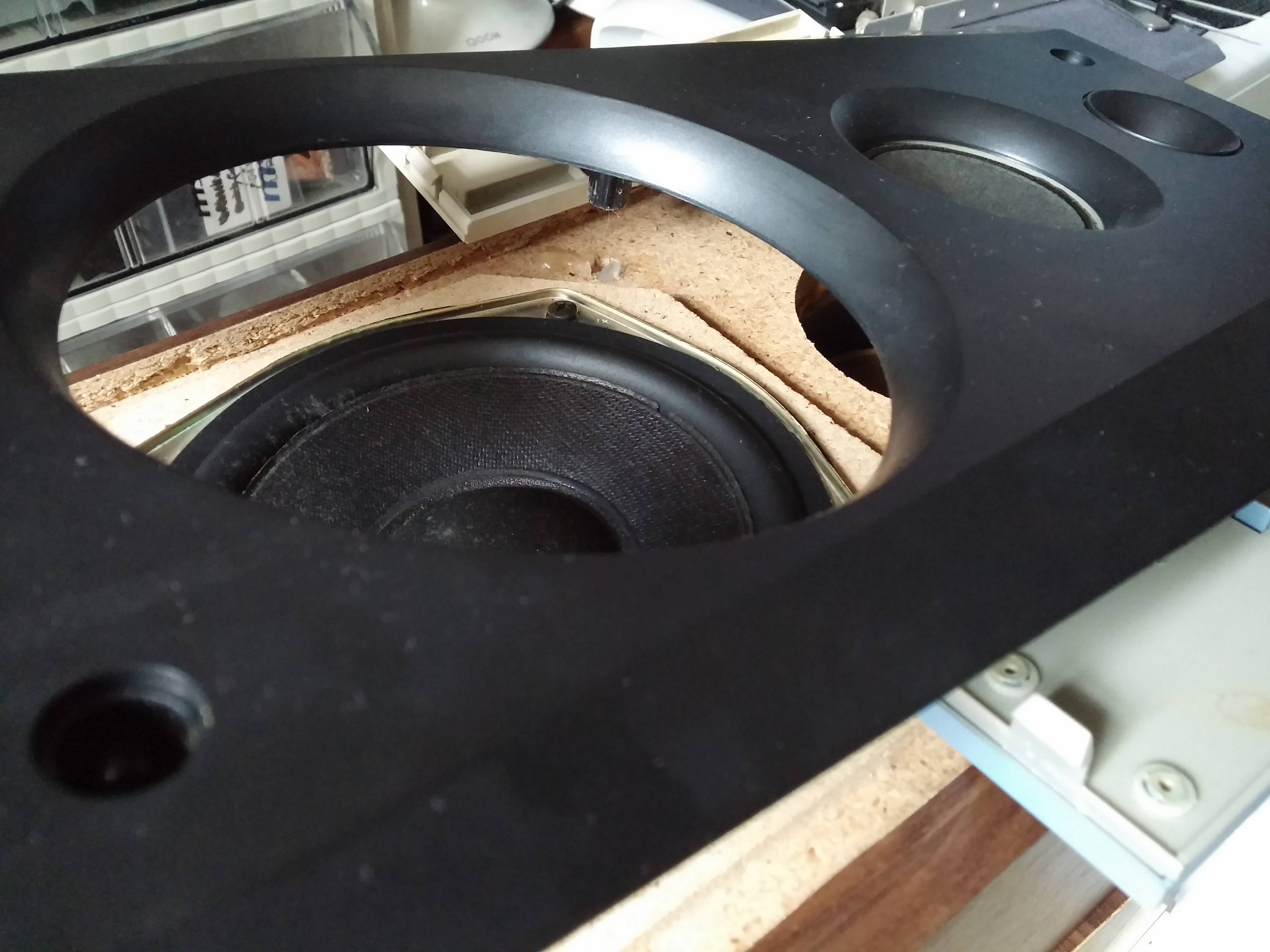

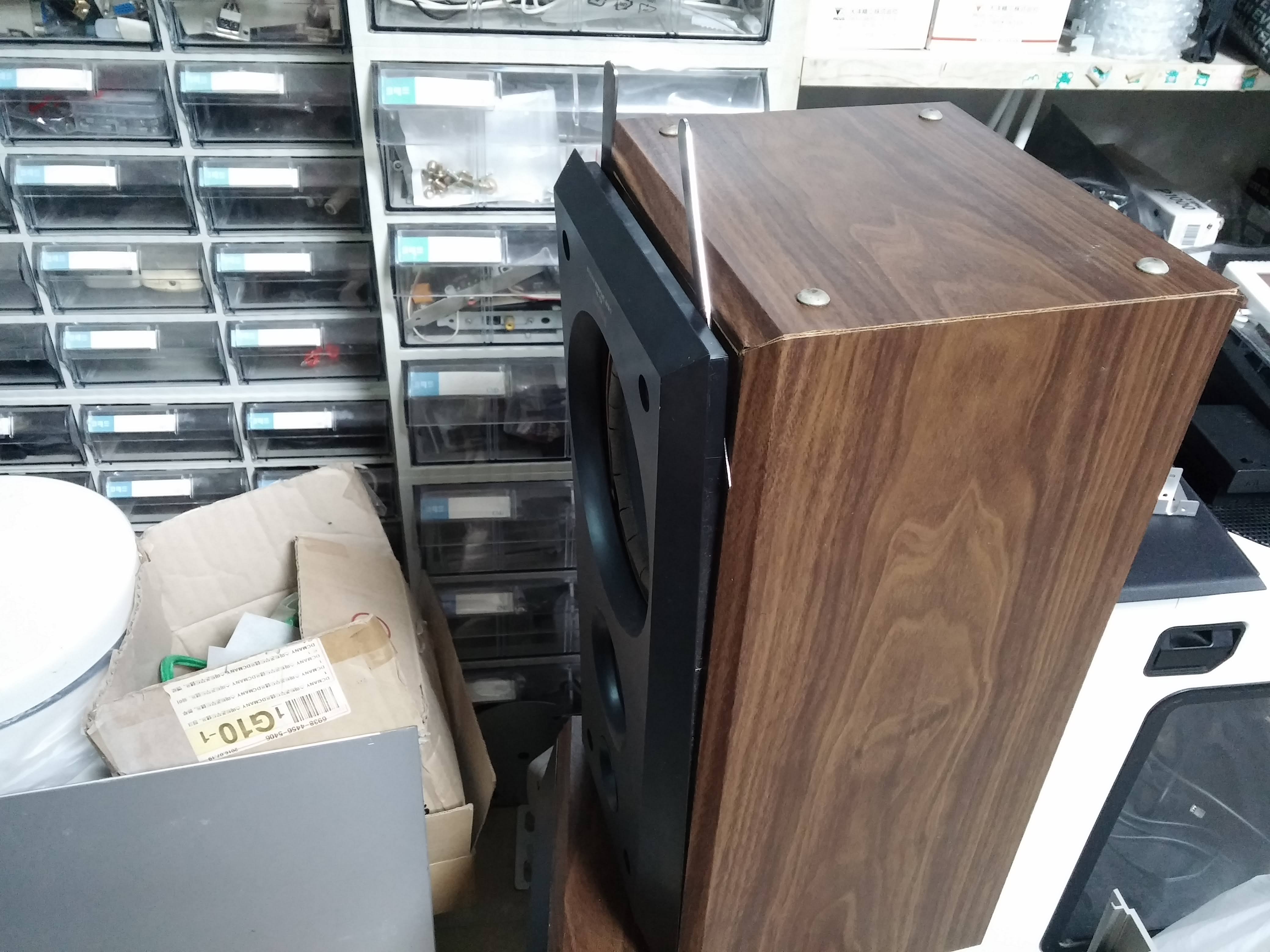

아래 사진과 같이 조금 벌린 후 닫히지 않도록 지탱해 놓습니다

몇시간 지나니 프론트 패널이 다시 제자리로 돌아가려는 힘이 약해집니다

프론트 패널과 스피커 몸통과의 틈을 조금씩 더 벌려줍니다



어느정도 벌어지고 나니 접착된 부분이 확인됩니다

글루건으로 프론트 패널을 부착해 놓았네요

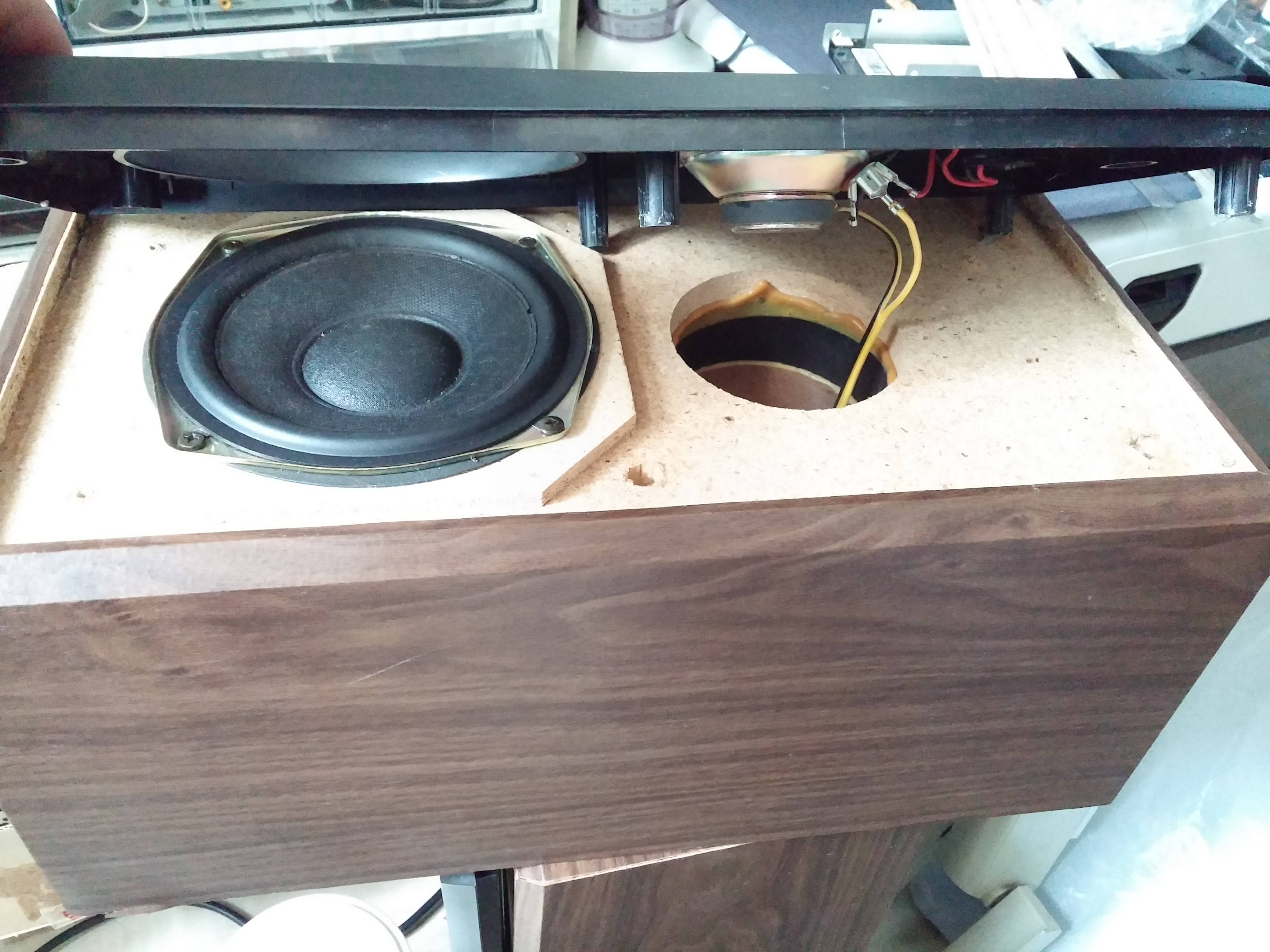

위 사진에 보이는 멀쩡한 엣지는 알리에서 구입한 5.25인치 엣지입니다

아래 사진과 같이 크기가 딱 맞습니다



틈을 계속 벌리다보니 결과적으로 프론트 패널이 완전히 분리됩니다



작업이 원활하도록 유닛을 고정한 나사 4개를 풀어주고

유닛에 전선을 연결하는 압착단자도 살살 좌우로 흔들어서 뽑은 후

유닛을 완전히 분리합니다



이제 목공본드로 엣지를 붙여줄 차례입니다

스피커와 엣지의 안쪽 유닛과 앞쪽에 맞닿는 부분에 목공본드를 칠해줍니다

아래 사진은 목공본드가 좀 많습니다

아래 사진의 절반정도 양으로 부착하는 것이 적당하겠습니다

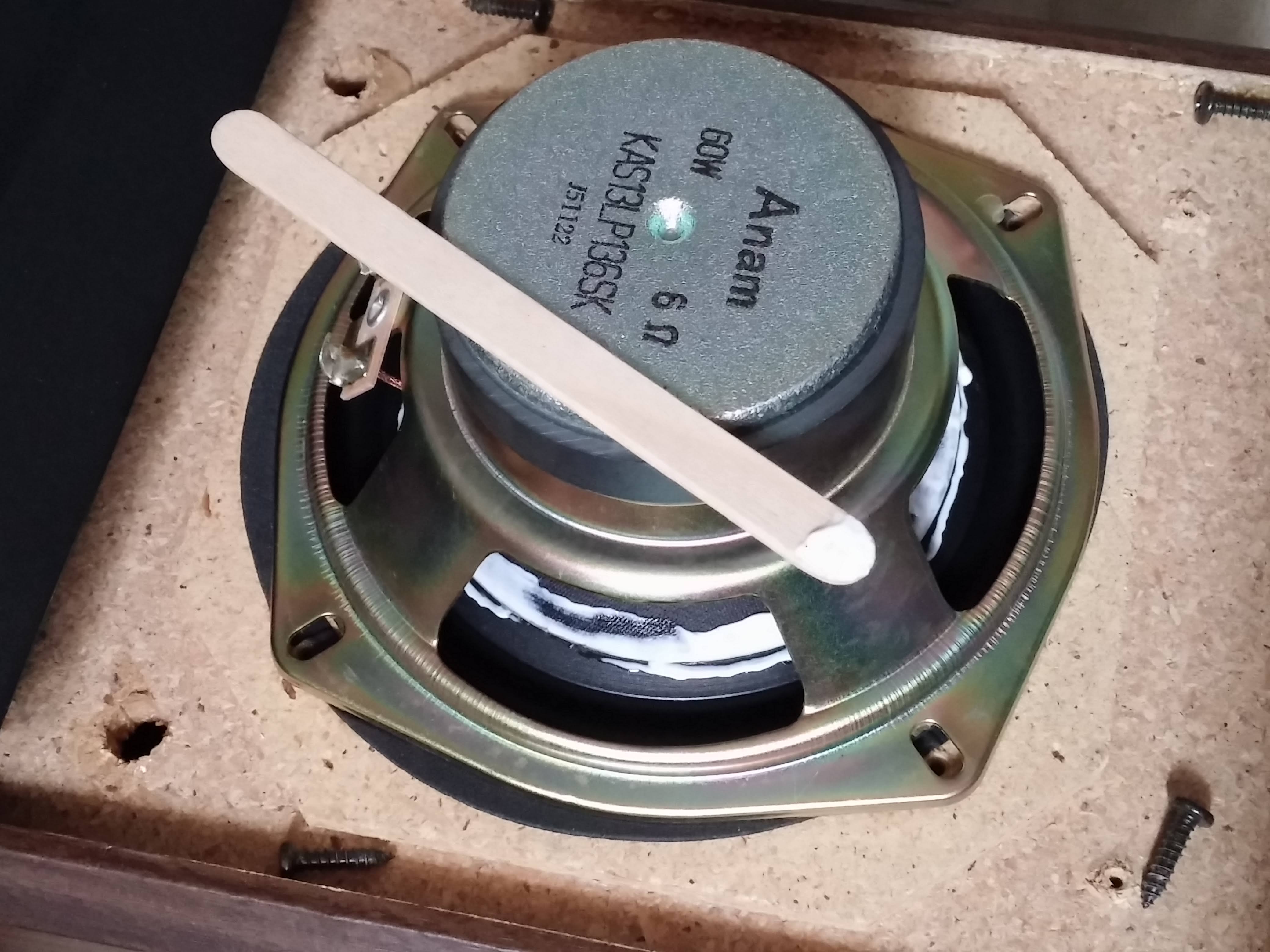

엣지와 맞닿는 스피커 유닛의 뒷면에도 목공본드를 발라줍니다

아이스바 나무를 헤라처럼 사용하여 펼쳐주었습니다

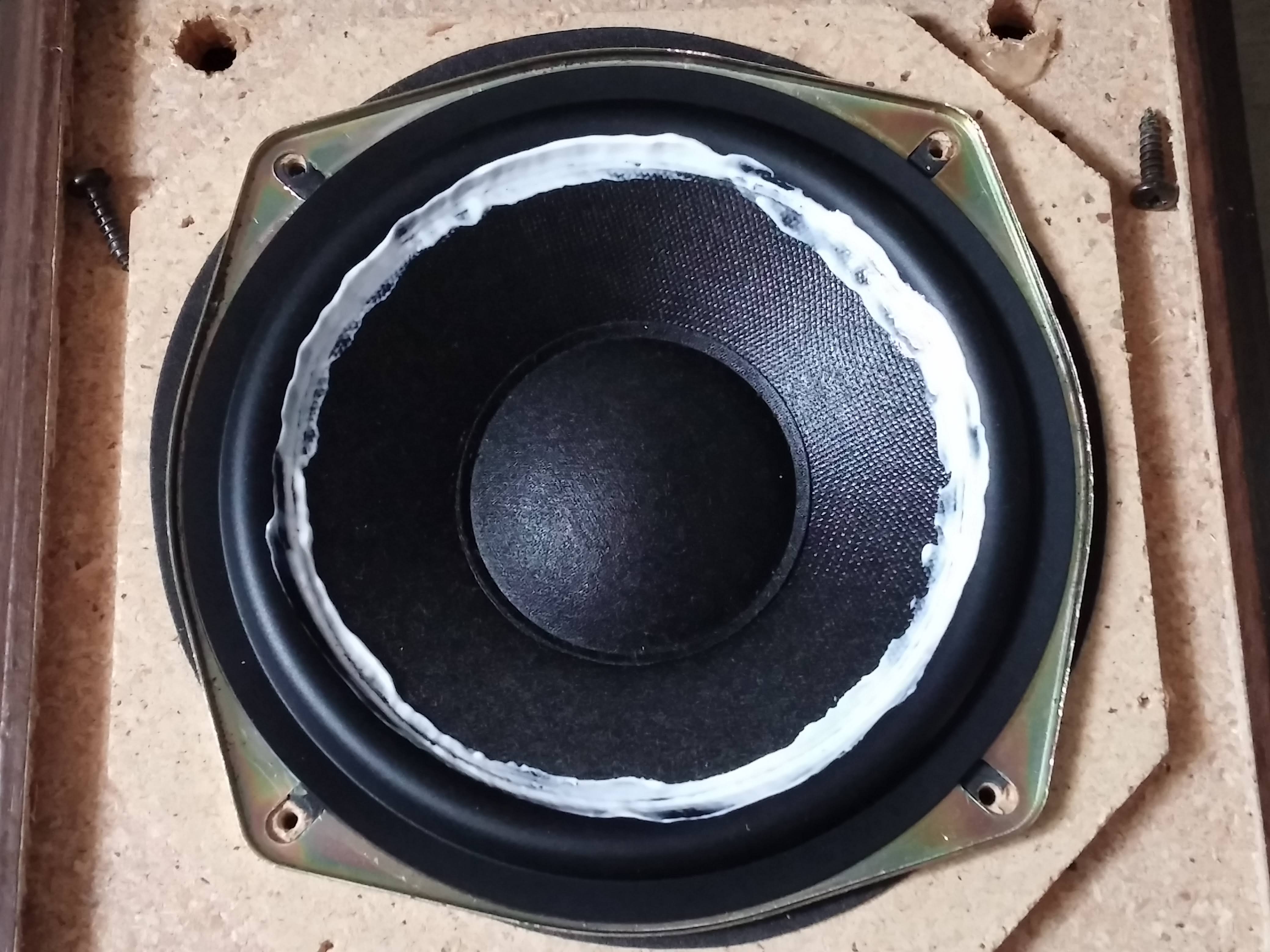

아래 사진은 위의 목공본드들이 마른모습입니다

위에 언급한 바와 같이 목공본드가 좀 많아서 조금은 보기에 안 좋은 모습입니다

하지만 견고하게 잘 붙었고 소리에도 지장있는 수준은 아닌 것으로 보입니다

이제 엣지의 바깥쪽을 붙여줍니다

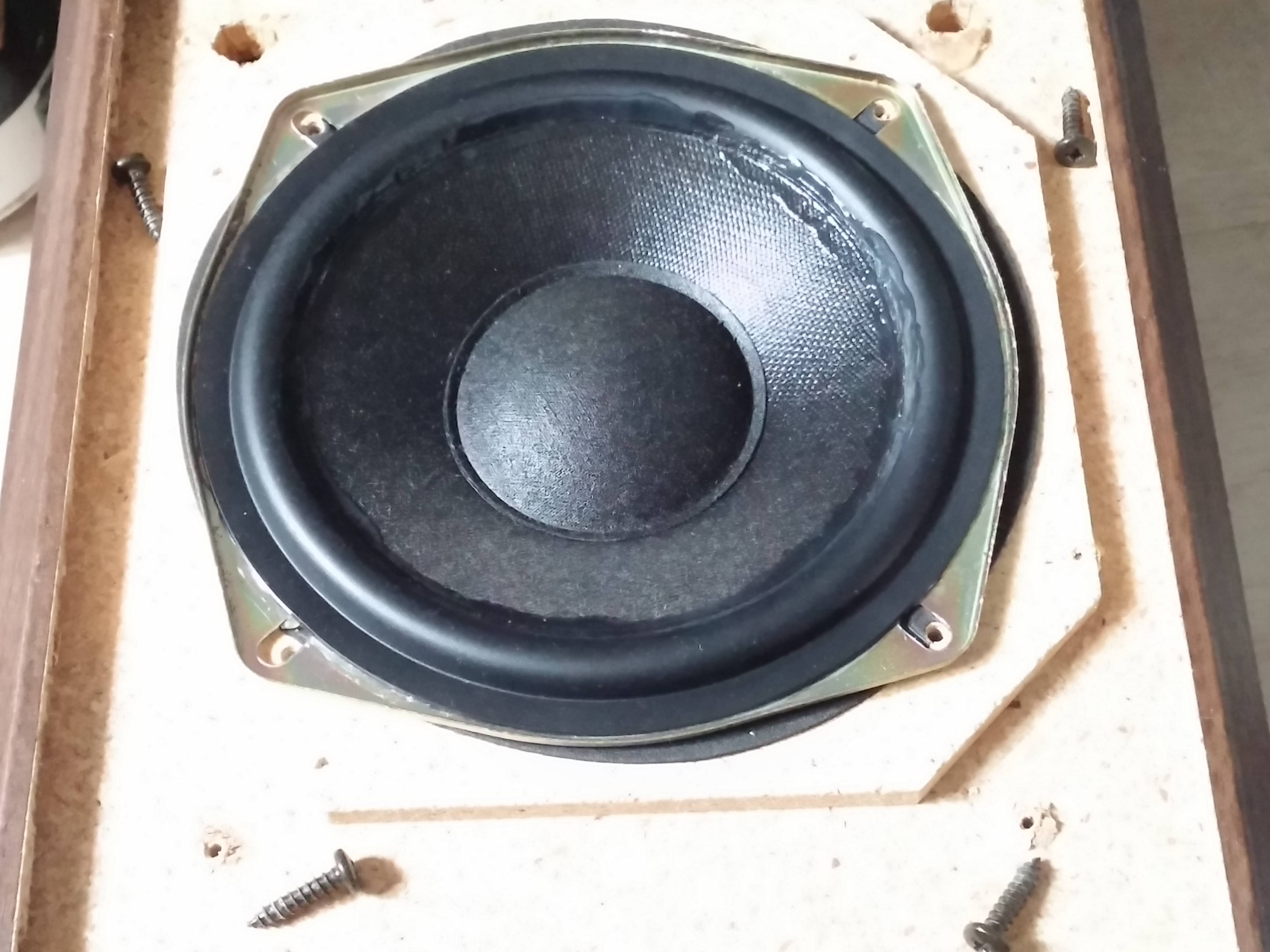

아래 사진을 잘 보면 엣지의 바깥쪽에 목공본드의 흰색이 조금씩 보입니다

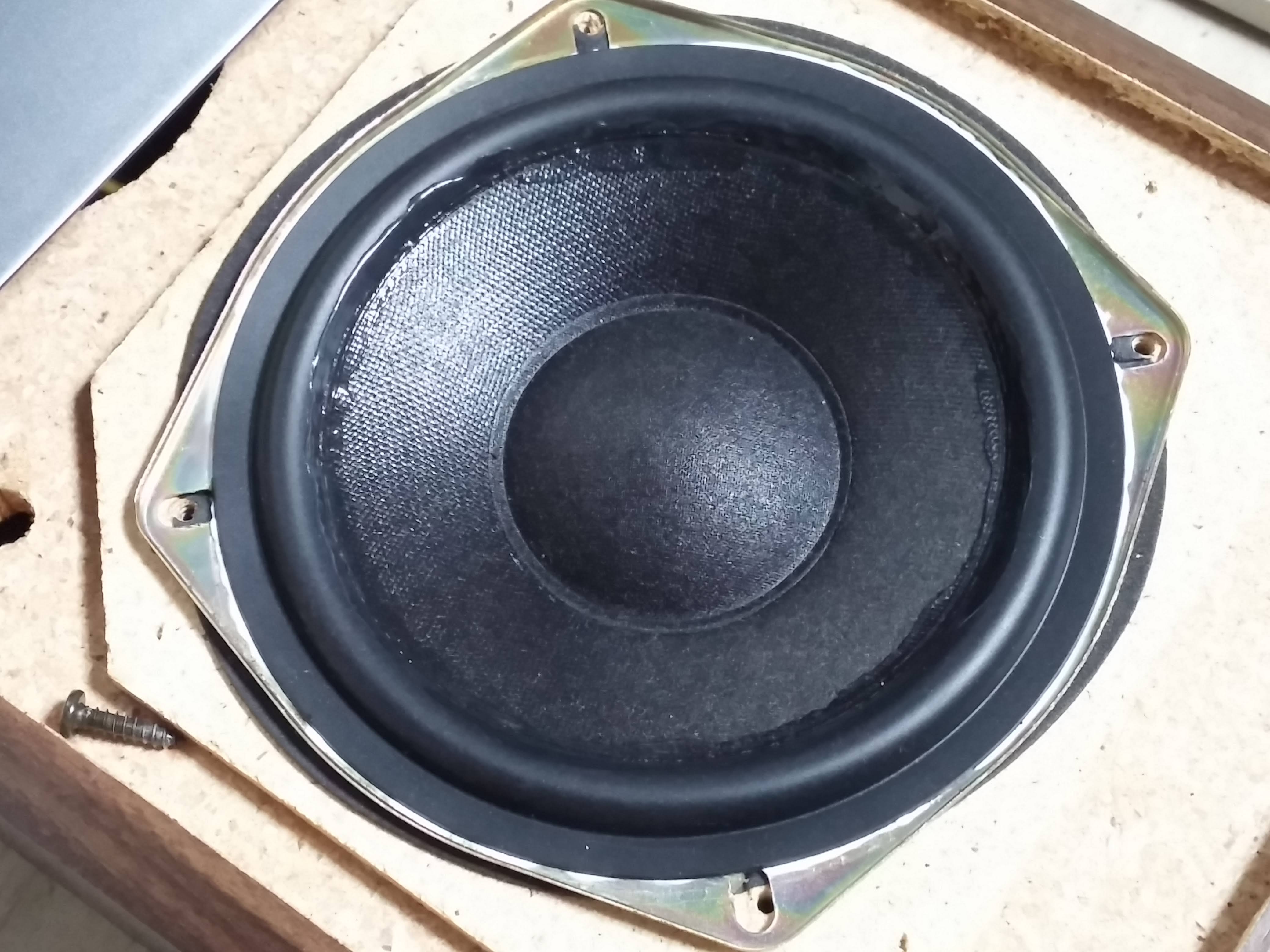

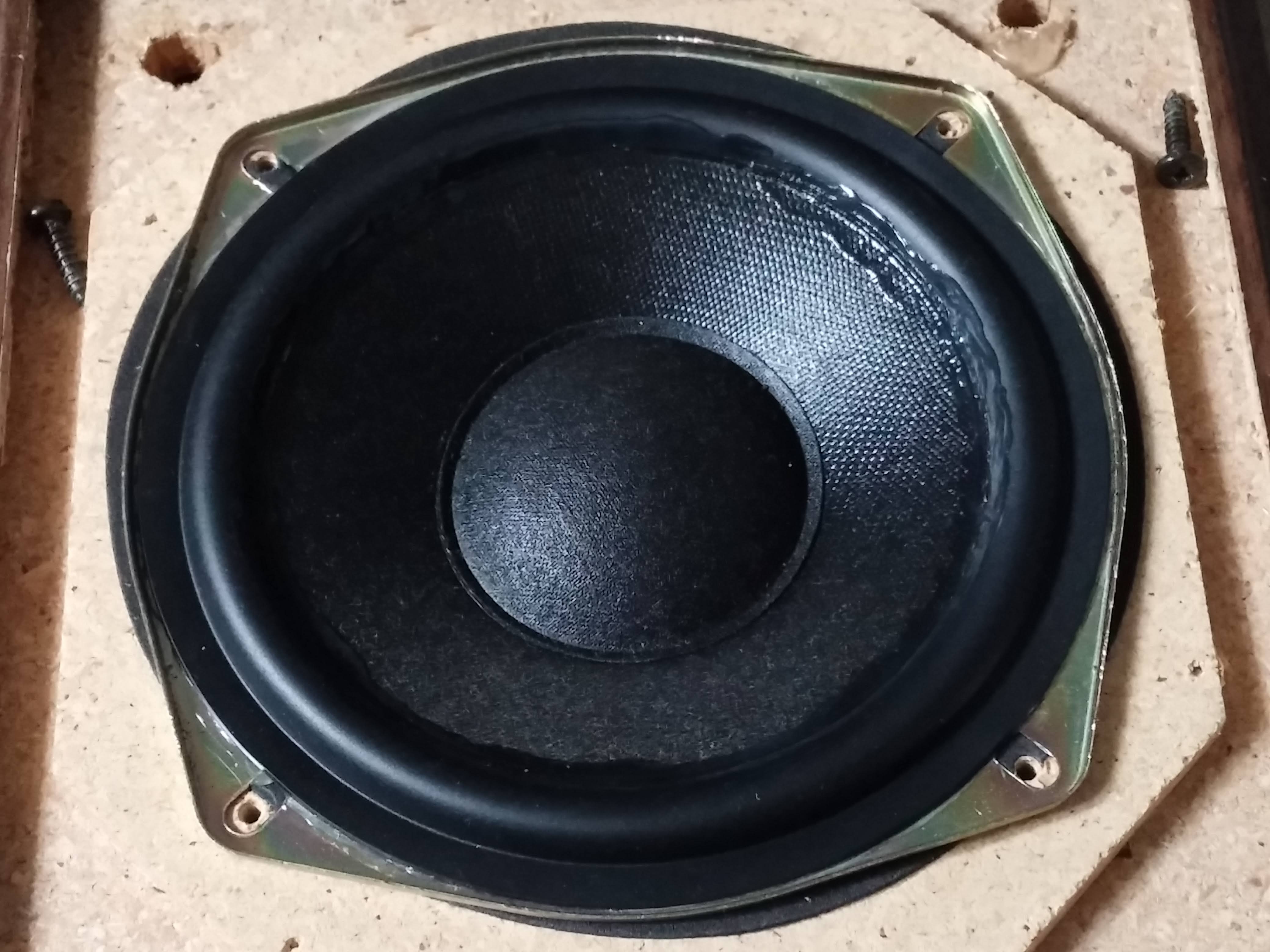

아래 사진은 바깥쪽 엣지도 목공본드가 굳어서 잘 부착된 모습입니다

목공본드는 굳으면 투명한 색이 됩니다

위의 사진들은 조명이 강하여 눈에 잘 띄는 듯 싶지만

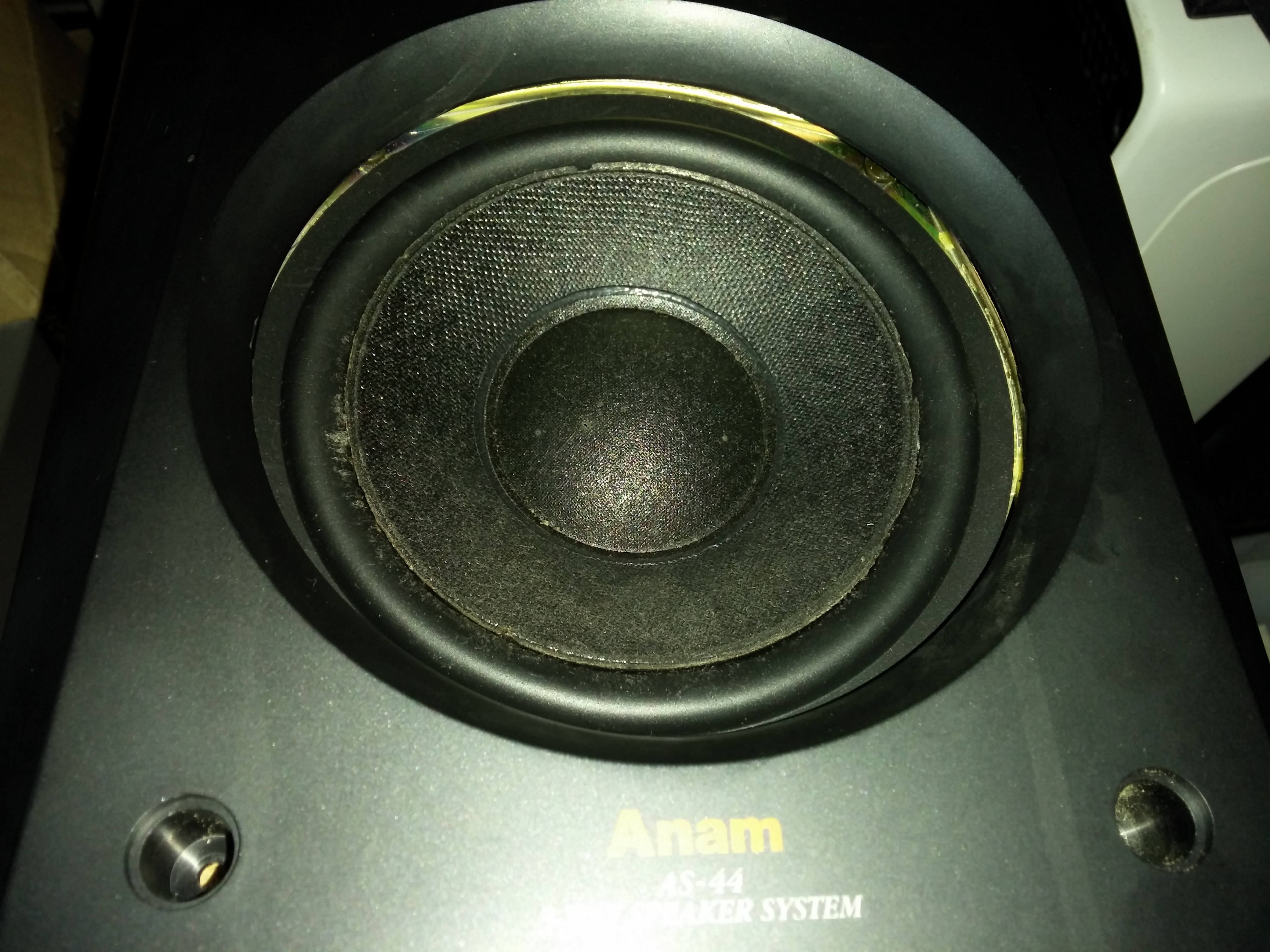

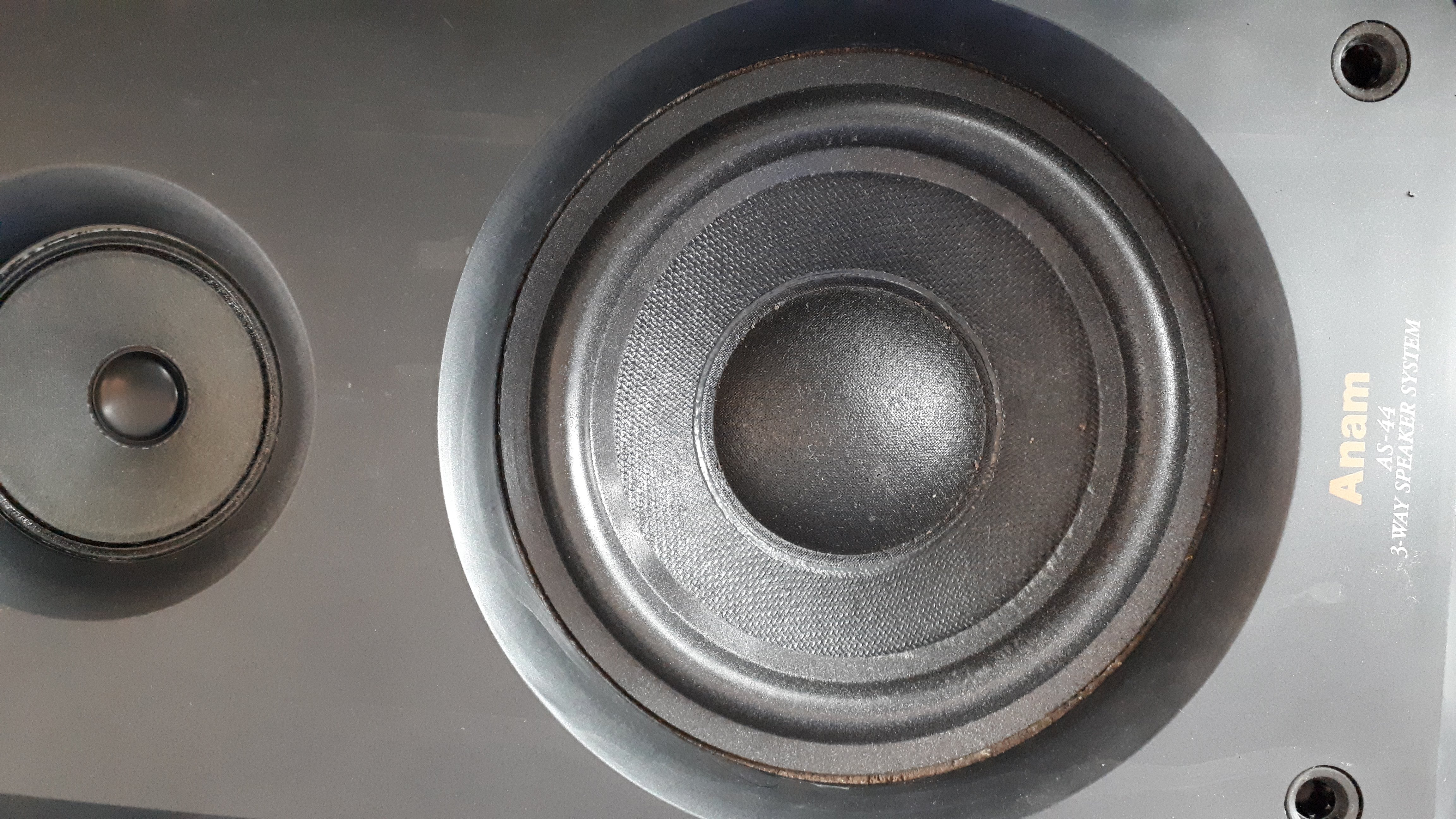

실제로는 아래 사진정도로 보여서 크게 눈에 거슬리는 상태는 아닙니다

잘 수리되었으니 조립을 합니다



이제 잘 동작하는지 확인할 차례입니다

아래 사이트를 이용하면 스피커 테스트가 용이합니다

https://www.szynalski.com/tone-generator/

Online Tone Generator - generate pure tones of any frequency



수리된 스피커는 35Hz도 잘 재생이 되지만

촬영하는 휴대폰의 마이크 성능이 안 좋아서 35Hz는 전혀 녹음이 되지 않습니다

아래 동영상은 100Hz 의 소리를 재생하고 촬영한 것입니다

이제 홈시어터를 설치할 준비가 되었습니다



오늘은 아남 AS-44 스피커의

5.25인치 유닛의 엣지를 교체하고

테스트한 방법을 공유해 드렸습니다
