헤드셋 이어폰 MMCX 케이블 분리형 DIY

헤드셋이나 이어폰을 쓰면서 한번쯤은 생각해 보았을 법한 부분인데요

정들은 이어폰이나 헤드셋의 선이 끊어져서 소리가 안나거나

스피커 한쪽이 고장나면 아쉽게도 버리게 됩니다



아주 저가형을 구입했다면 새로 사면되지만

새로 사기에는 부담이 있는 가격대면 그 아쉬움이 더 하죠



구입하기 애매한(부품 가격대비 배송비가 높음 또는 판매처가 없음) 부품들을

알리 익스프레스에서 온라인으로 저렴하게 구입할 수 있어서

MMCX 커넥터를 구입하여 고장난 헤드폰을 케이블 분리형으로 DIY 해 보았습니다



먼저 관련하여 구입한 것들을 보여드리죠



1. MMCX 커넥터

Shure사 이어폰의 스피커쪽에 사용하는 커넥터입니다

5가지 형태를 판매하는데

A 는 헤드폰에 적당하고

B 는 헤드폰에 쓸수도 있겠지만 조금 짧아서 애매하네요

C 랑 D 는 이어폰 작업하고 수축튜브를 사용하면 될 것 같고요

E 는 PCB 기판용이지만 그 중에 단자가 살짝 커서 납땜은 용이하겠네요

실제로 어떻게 활용할지는 가늠하기 어려워서 A, B, D, E 를 구입했습니다

s.click.aliexpress.com/e/_9QAQyr

0.94US $ 5% OFF|2 pcs custom made universal pin Socket female socket mmcx Pure copper gold plated Built in hreaded nut holder|Ea



2. MMCX 이어폰 케이블

스마트폰에 쓸 수 있도록 마이크도 내장되어 있는 형태입니다

선이 끊어지면 헤드폰이나 이어폰을 버릴 필요 없이

이것을 구입하여 선만 교체하면 되죠

https://ko.aliexpress.com/item/33053170928.html?spm=a2g0s.9042311.0.0.27424c4dc6U6rd

US $3.3 17% OFF|3.5mm 이어폰 케이블 shure se215 se425 ue900 용 마이크가있는 분리형 mmcx 코드-에서이어폰 액세서리부터 가전제품 의 AliExpress

3. MMCX 형태의 넥밴드형 블루투스 케이블

APT-X 도 지원하고 제조사인 TENNMAK은 나름 잘 만드는 곳으로 유명합니다

3개월정도 써봤는데 아직 특별한 이상도 없고요

https://ko.aliexpress.com/item/32953484714.html?spm=a2g0s.9042311.0.0.92044c4dpY4N7a

US $25.99 35% OFF|Tennmak ue900 se215 se315 se846 se535 se425 용 aptx aptx APT X 및 cvc6.0 가 장착 된 pro mmcx 넥 밴드 블루투스 이어폰 이어 버드 실행-

이제 고장난 헤드폰이나 이어폰에 1번 커넥터 작업만 하면

선이 고장나면 선교체가 자유롭고

Bluetooth 로 바꿔서 이용할 수도 있는 헤드폰이 되겠네요

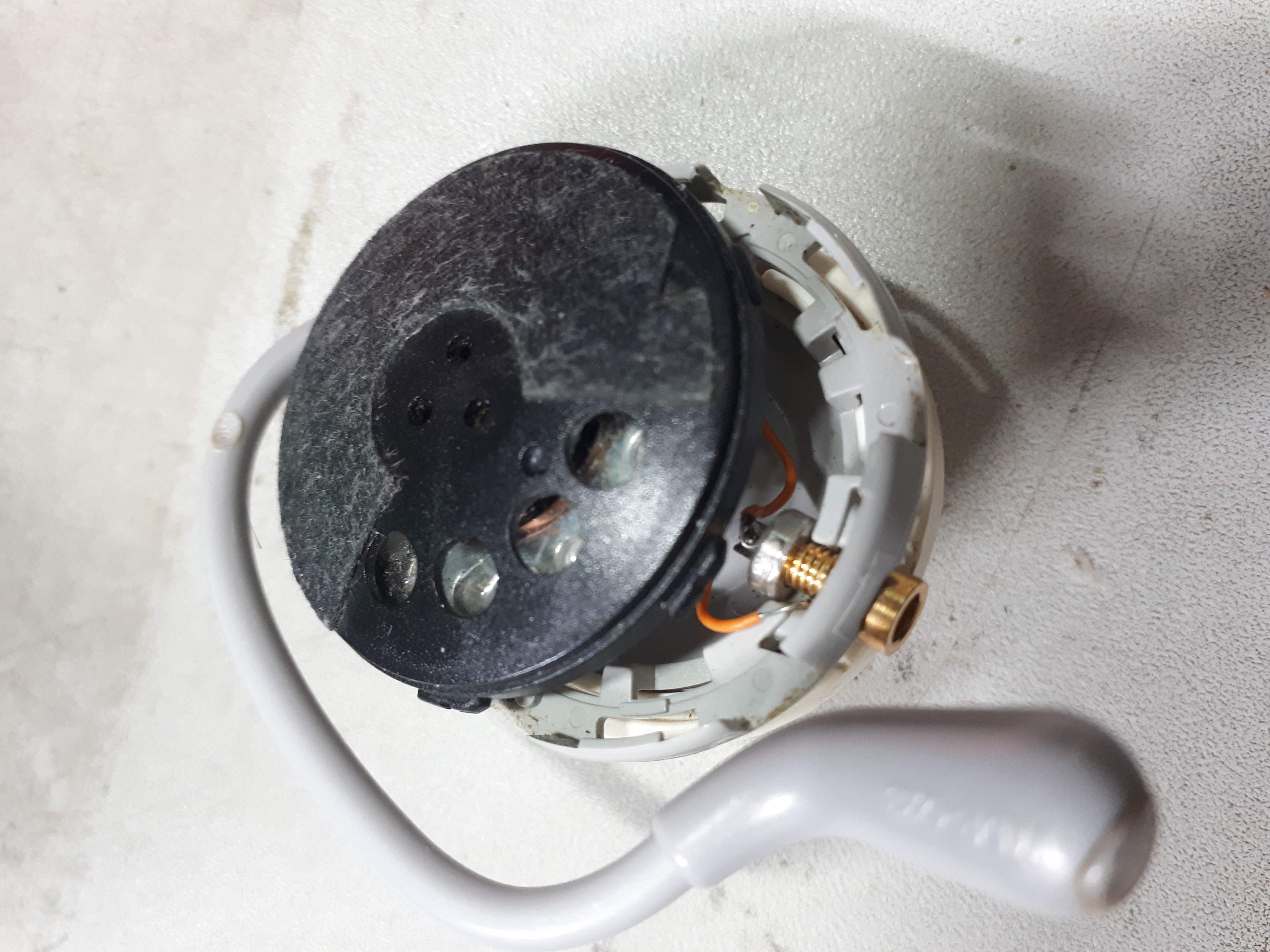

MMCX A형태 커넥터를 선이 고장난 이어폰에 부착한 사진입니다

원래 헤드폰 선이 통과되는 부분을 살짝 갈아내서 넓힌 후 커넥터를 넣고 너트를 조였습니다

MMCX A type

작은 커넥터에 납땜을 살짝해야해서

저처럼 노안이 조금 오신 분들이나 시력이 조금 떨어지는 분들은

아래의 돋보기와 LED 조명이 부착된 인두 스텐드를 이용하시면 편리할 수도 있습니다

https://s.click.aliexpress.com/e/_DeY4Yun

https://www.aliexpress.com/item/1005005369654957.html?aff_fcid=86735d2b2cdb463d8d573ea8d87df5bb-1695533781251-02869-_DeY4Yun&tt=CPS_NORMAL&aff_fsk=_DeY4Yun&aff_platform=shareComponent-detail&sk=_DeY4Yun&aff_trace_key=86735d2b2cdb463d8d573ea8d87df5bb-1695533781251-02869-_DeY4Yun&terminal_id=628319338851403dafb5673cb414d0b5&afSmartRedirect=y

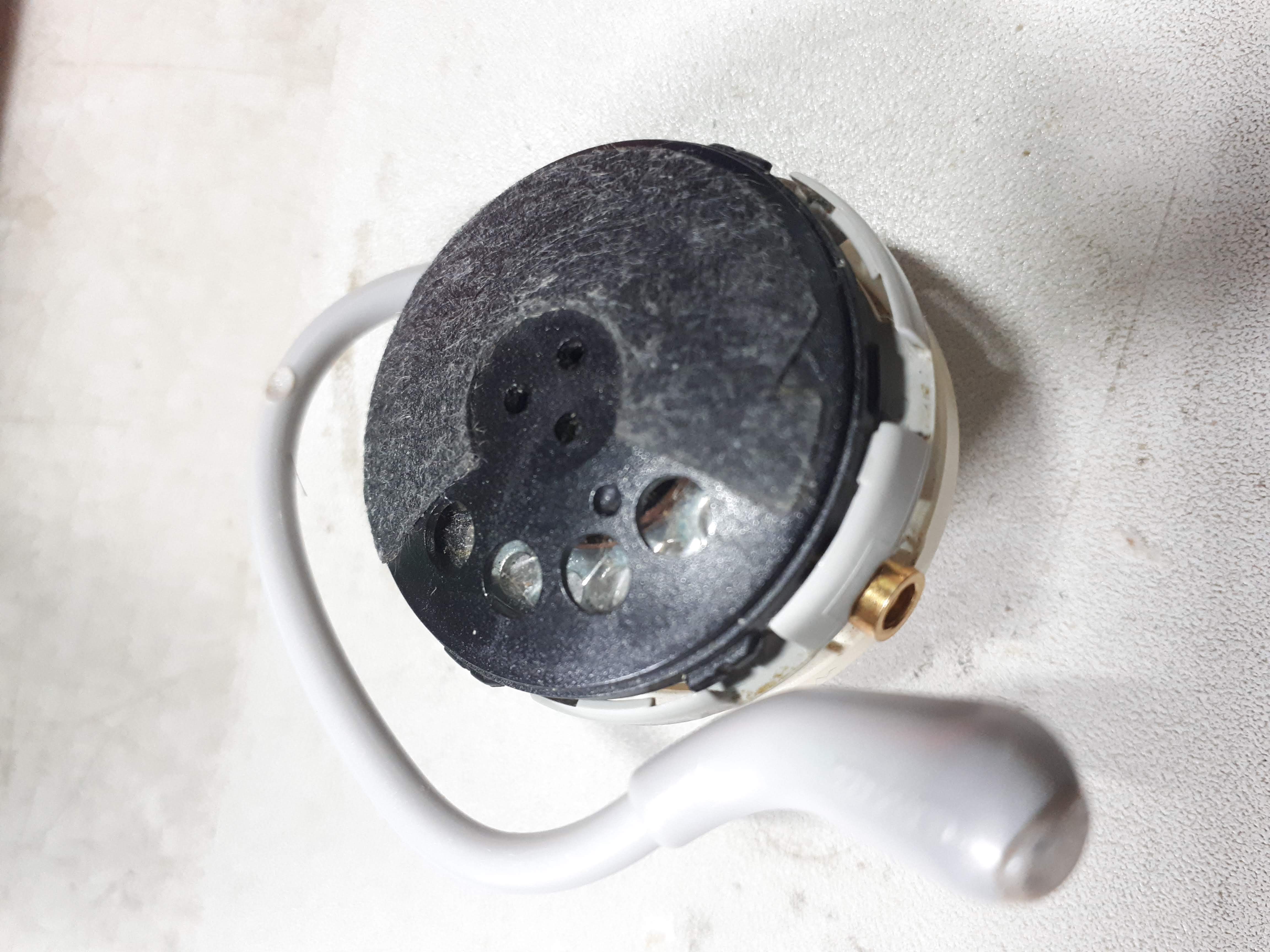

헤드폰 스피커를 조립한 모습입니다

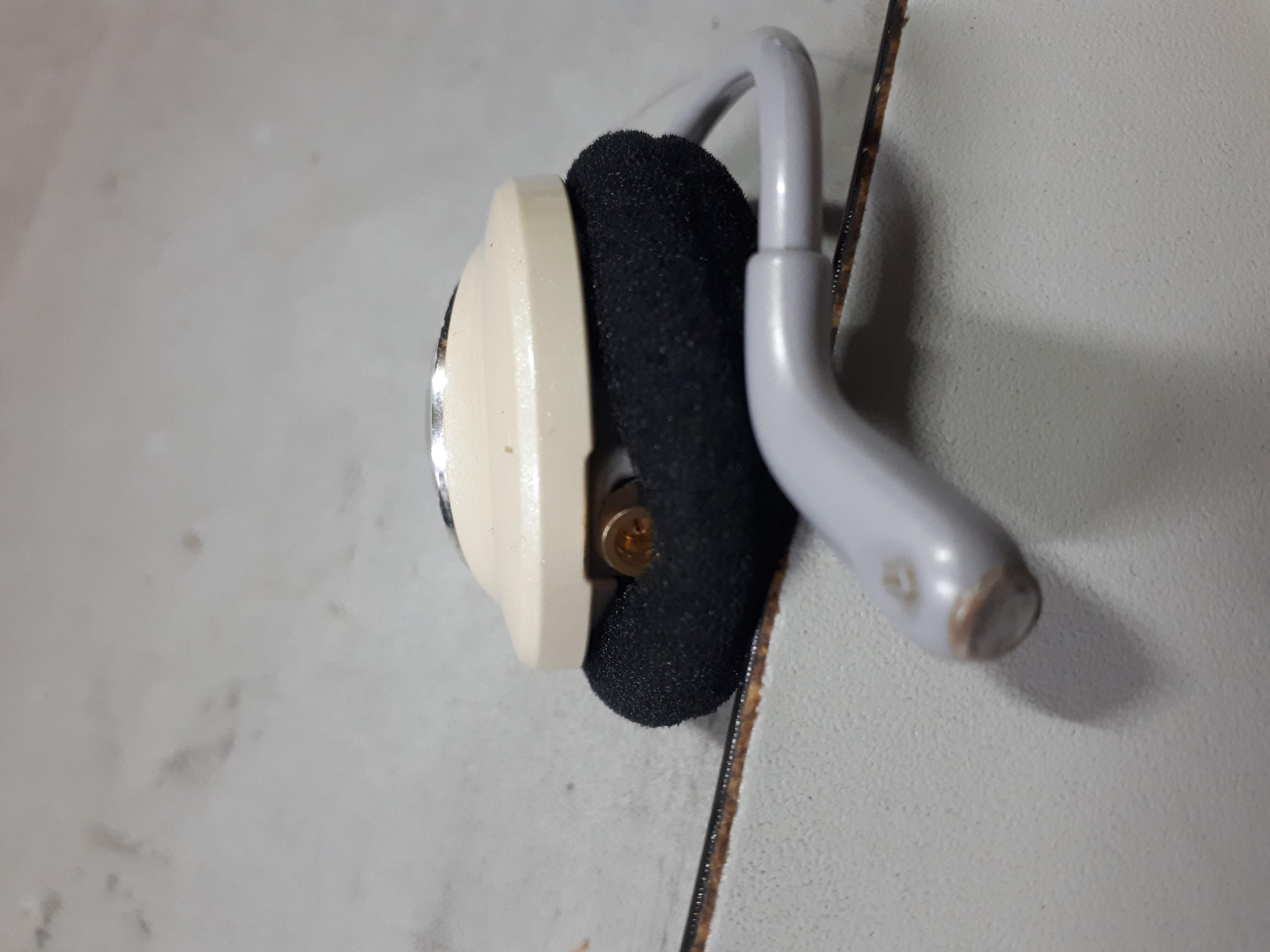

헤드셋 솜까지 끼운 모습입니다



헤드폰의 솜이 낡아서

헤드폰을 쓸 수가 없어서 버리는 분들도 제법 계실 듯 한데요

헤드폰 솜은 알리에서 구입하기 좋은 물품입니다

https://ko.aliexpress.com/item/32836541641.html?spm=a2g0s.9042311.0.0.27424c4dZokuIN

US $1.31 21% OFF|5 pairs 10pcs 유니버설 헤드셋 귀 패드 소프트 스폰지 블랙 헤드폰 프로텍터 귀 패드 쿠션 교체 45mm 헤드폰-에서이어폰 액세서리부터 가전제품 의 AliExpress

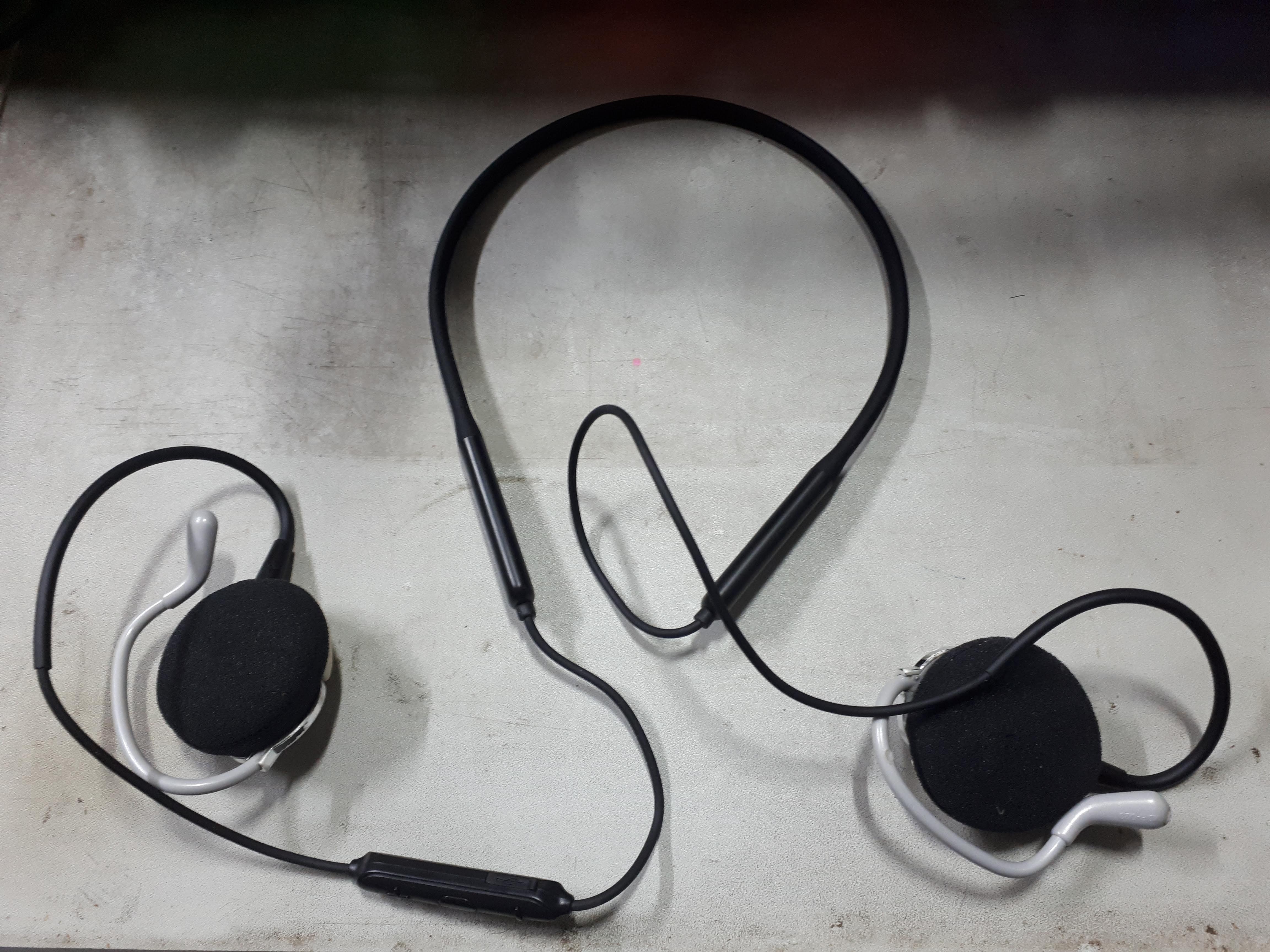

MMCX 블루투스의 커넥터를 끼니

넥밴드 Bluetooth 헤드폰이 되었네요
