오늘은 '웅~' 잡음과 불륨 조절시 '지직' 잡음이 발생하는

컴퓨터용 스피커 PILLAR CS-3000을 수리한 내용을 공유해드립니다

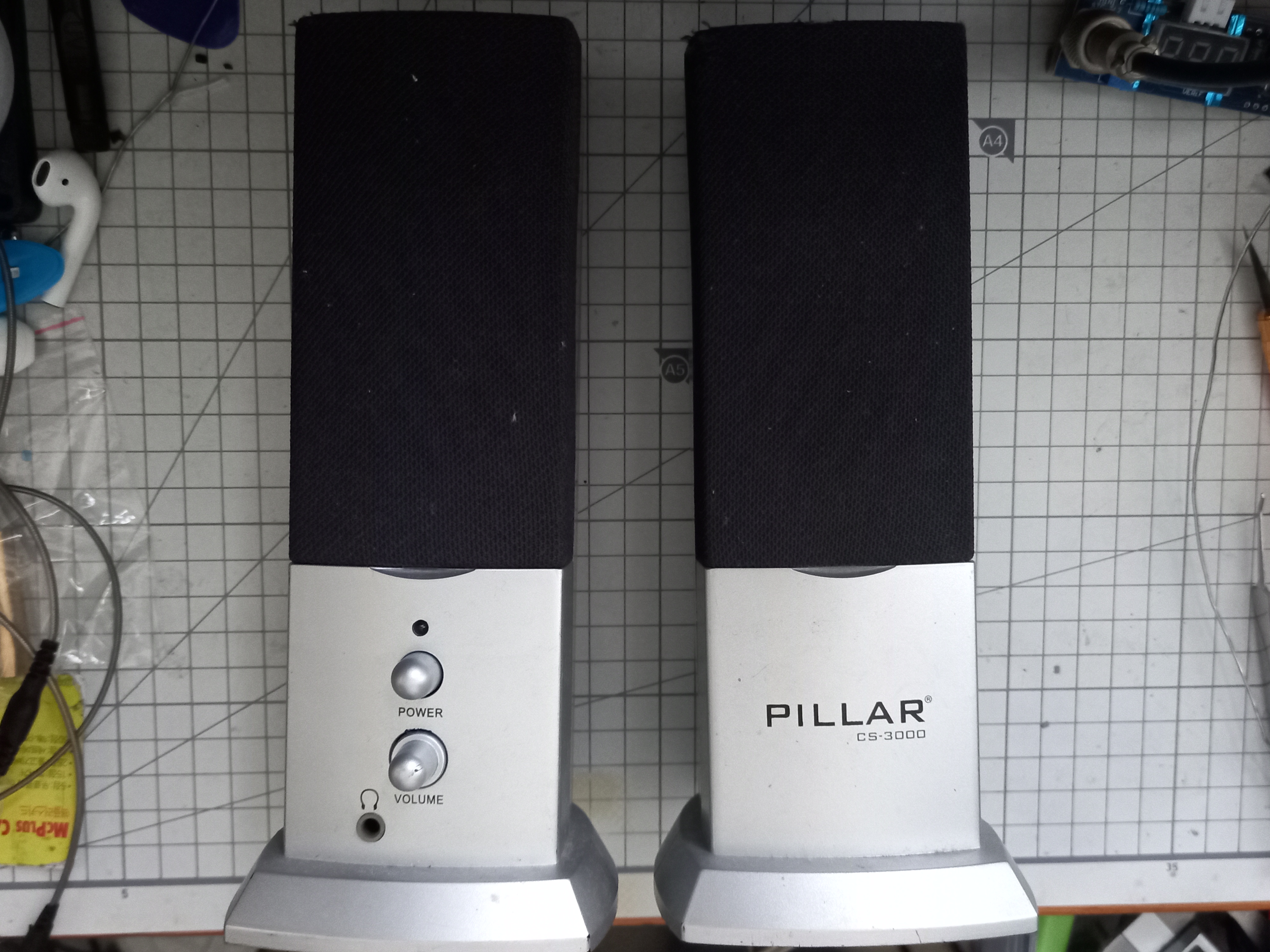

아래 사진은 오늘의 환자입니다



고장 증상은 아래 동영상에서 확인하세요



볼륨조절시 '지직' 잡음은

가변저항이 노후화되어 발생하는 증상으로

가변저항을 새 것으로 교체하는 방법이 있습니다



새 가변저항으로 수리하더라도 또 몇년 지나면 고장이 발생하기 때문에

저는 고정저항을 사용하여 2/3 정도의 볼륨으로 고정하여

다시 고장이 발생하지 않도록 수리합니다

볼륨은 컴퓨터에서 조절하는 것도 편리하기 때문이죠



다만 위 동영상에서 확인한 '웅~' 잡음도 노후한 가변저항이 원인인지는

수리 후에 확인해 봐야겠네요

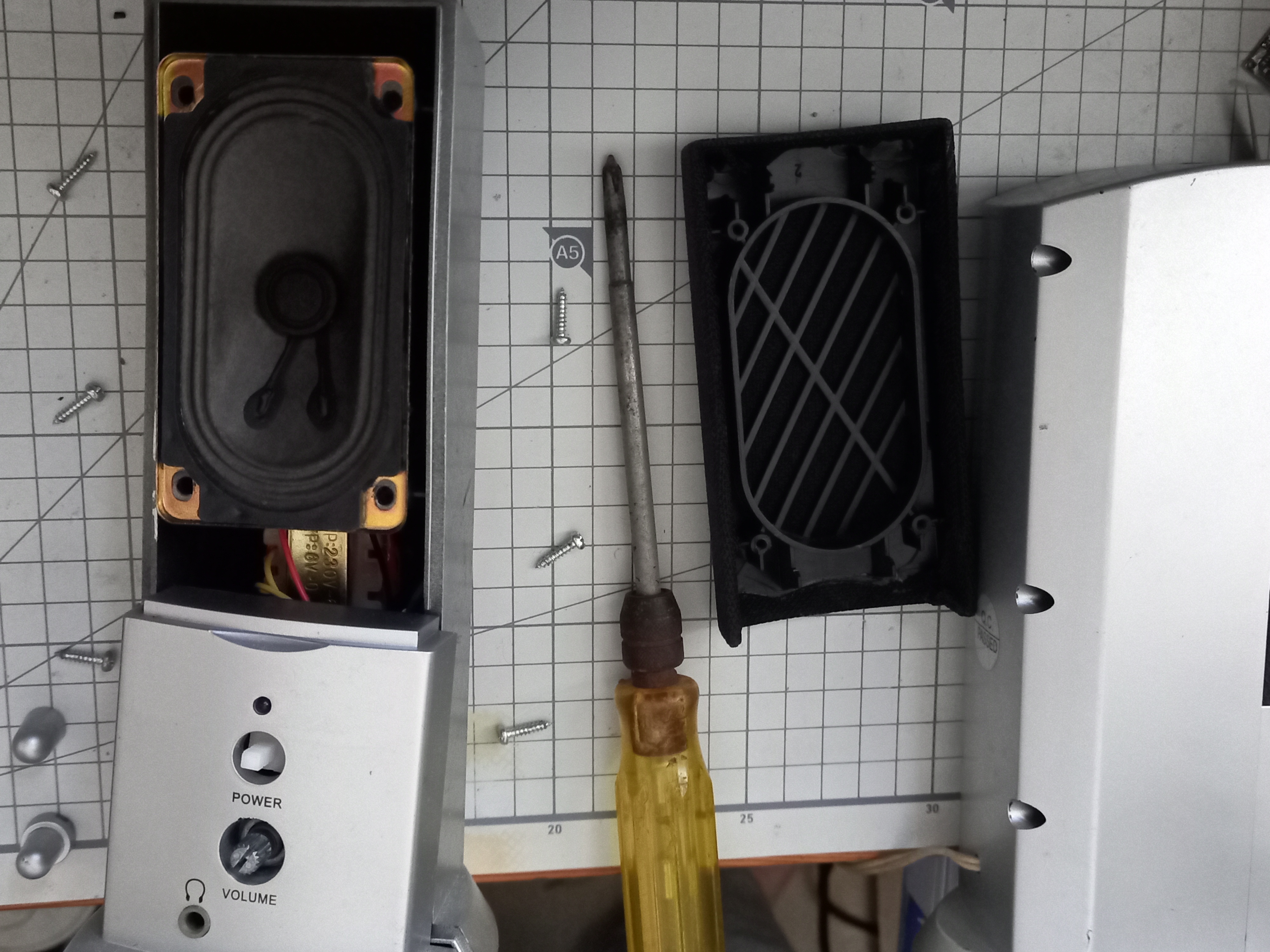

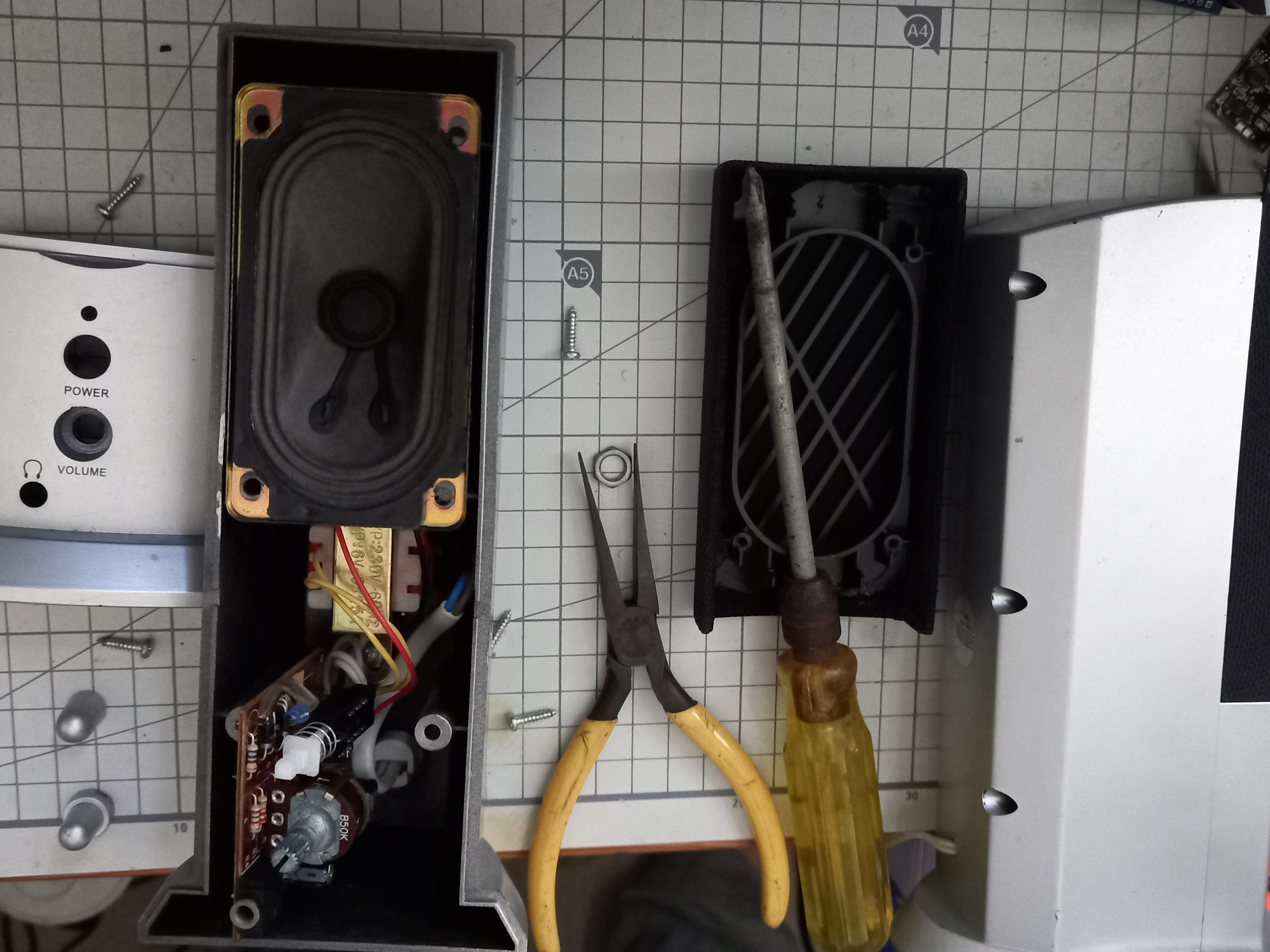

스피커 뒷면에 위치한 6개의 나사를 풀어주니 케이스가 분리됩니다

위 사진의 왼쪽 하단과 같이 볼륨 단자와 전원 단자는

플라스틱 단자를 앞쪽으로 당기면 뽑힙니다



그 후에 아래 사진의 중앙에 위치한 노란색 손잡이의 얇은 집게를 사용하여

볼륨과 케이스를 결합한 너트를 풀어서 케이스를 마저 분리합니다



PCB를 살펴보니

볼륨을 조절하는 가변저항이 납땜된 위치가 보입니다

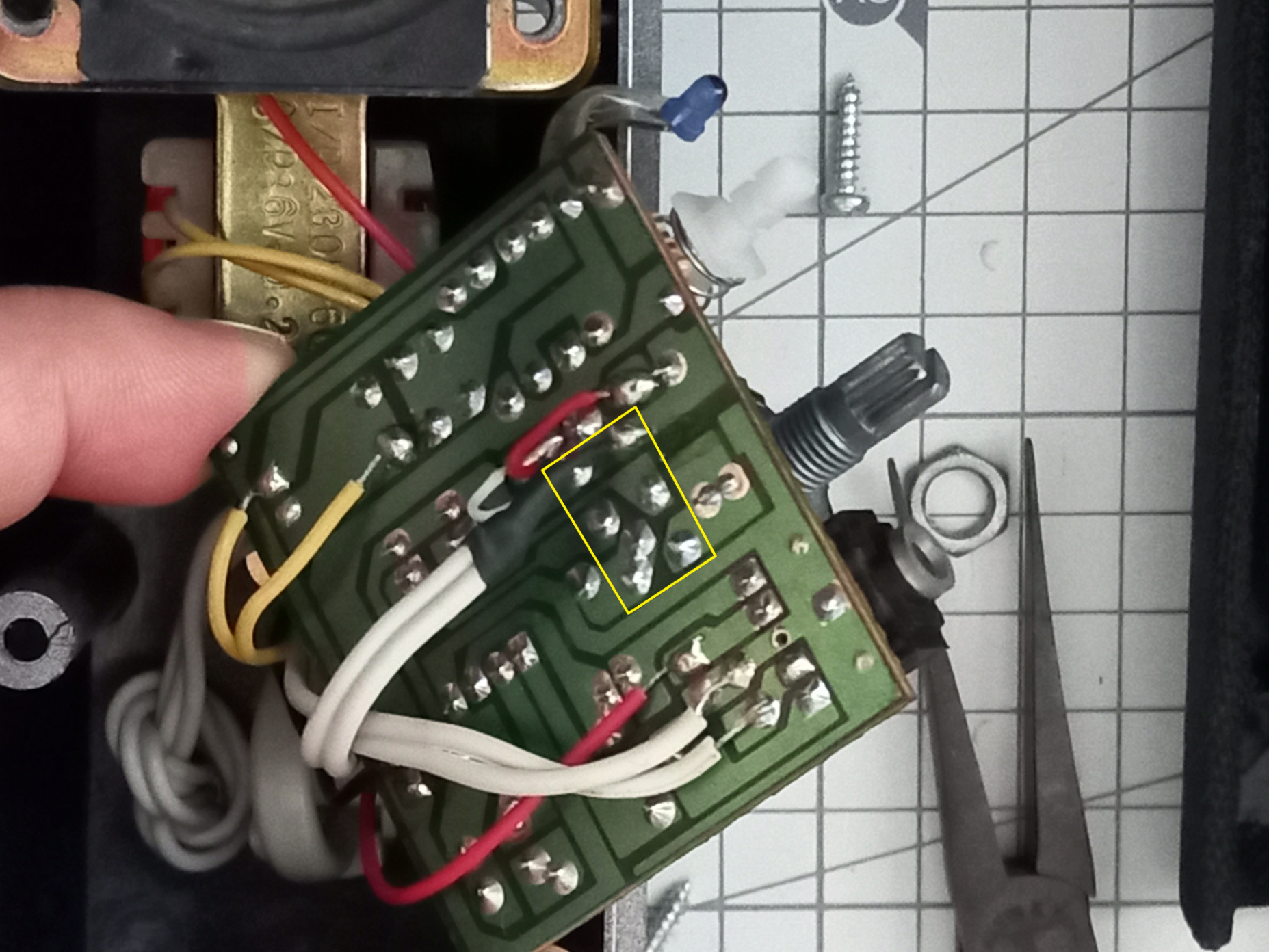

아래 사진의 노랑색 표시입니다

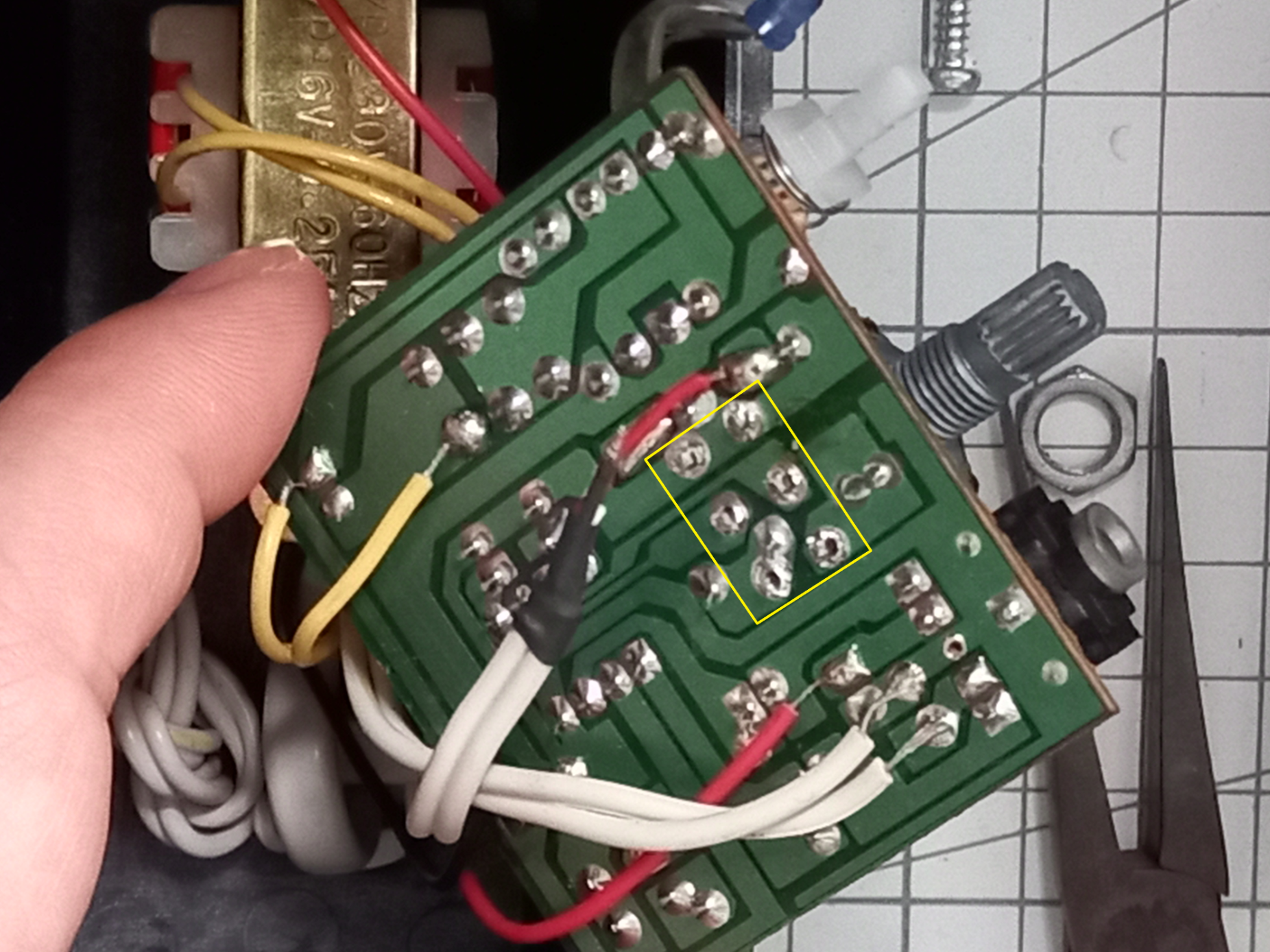

아래 사진과 같이 깔끔하게 납을 제거해 줍니다

일반 인두로 위 사진과 같이 작업하기는 간단하지 않습니다



저의 경우는 40W 납흡입기 일체형 인두를 사용하여

위 사진과 같이 깔끔하고 손쉽게 작업하였습니다



요즘은 40W 납흡입기 일체형 인두를 판매하는 곳이 보이지 않네요

아래 링크에서 30W 납흡입기 일체형 인두를 6$ 정도에 구입할 수 있습니다

구입링크 : https://s.click.aliexpress.com/e/_Dl0dJaB

0.99US $ 95% OFF|AC 110V/220V Electric Tin Suction Sucker Pen Soldering Iron 30W PCB Solder Suction Desoldering Machine Vacuum P



분리한 가변저항은 50k옴이라 적당한 볼륨값으로 고정하려면 20k, 30k옴 정도가 필요한데

집에 가지고 있는 저항들을 찾아보니 유사한 저항이 없습니다



알리를 검색해보니 저항세트를 2$정도에 구입이 가능하여

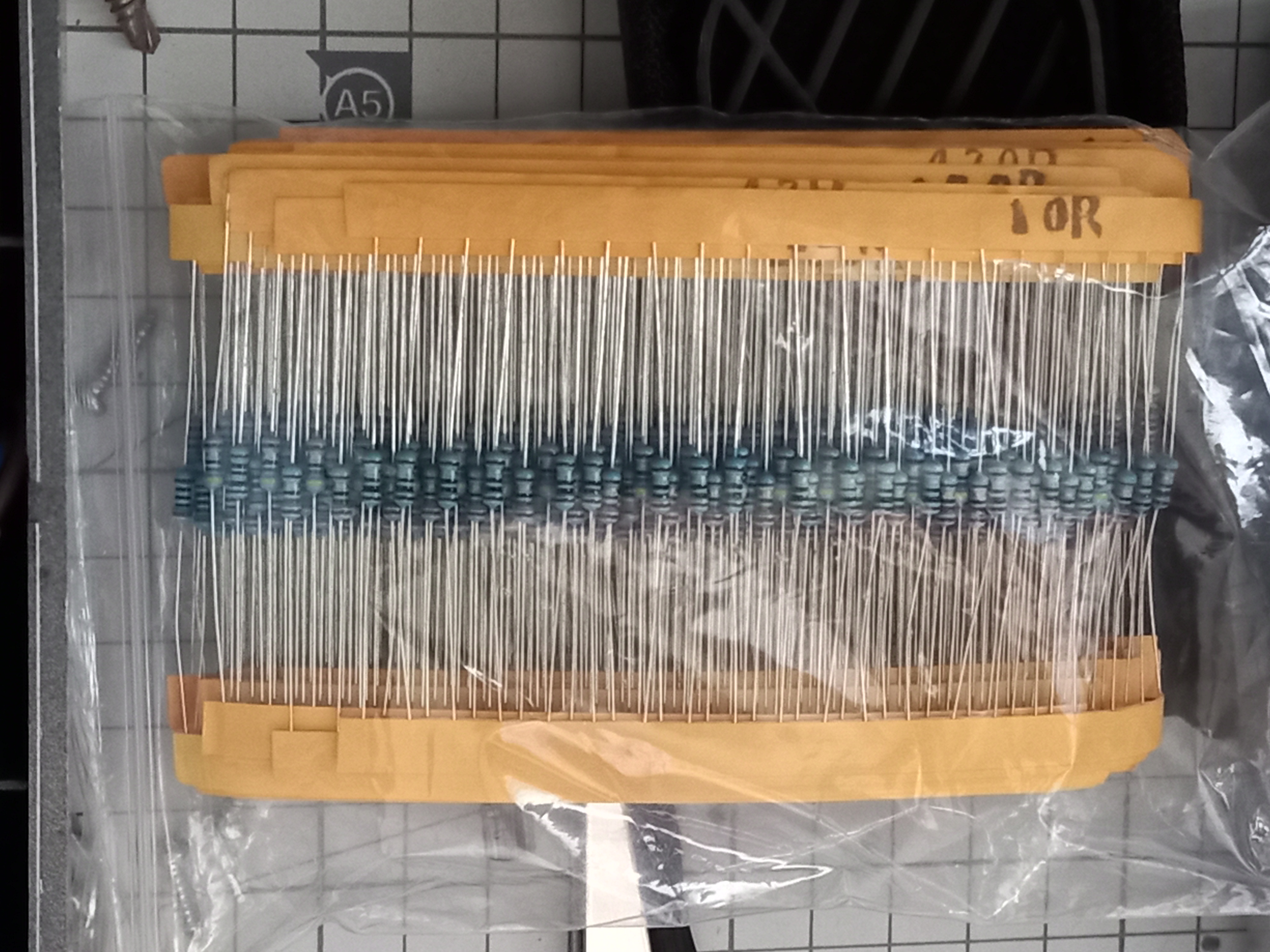

아래 사진과 같이 구입하여 배송받았습니다

저항세트가 필요하신 분은 아래링크에서 구입하세요

구입링크 : https://s.click.aliexpress.com/e/_DlkbJuT

1.09US $ 69% OFF|600pcs/set 30 Kinds 1/4w Resistance 1% Metal Film Resistor Pack Assorted Kit 1k 10k 100k 220ohm 1m Resistors 30



가변저항을 볼륨이 제일 작을때의 방향에 위치해 놓고

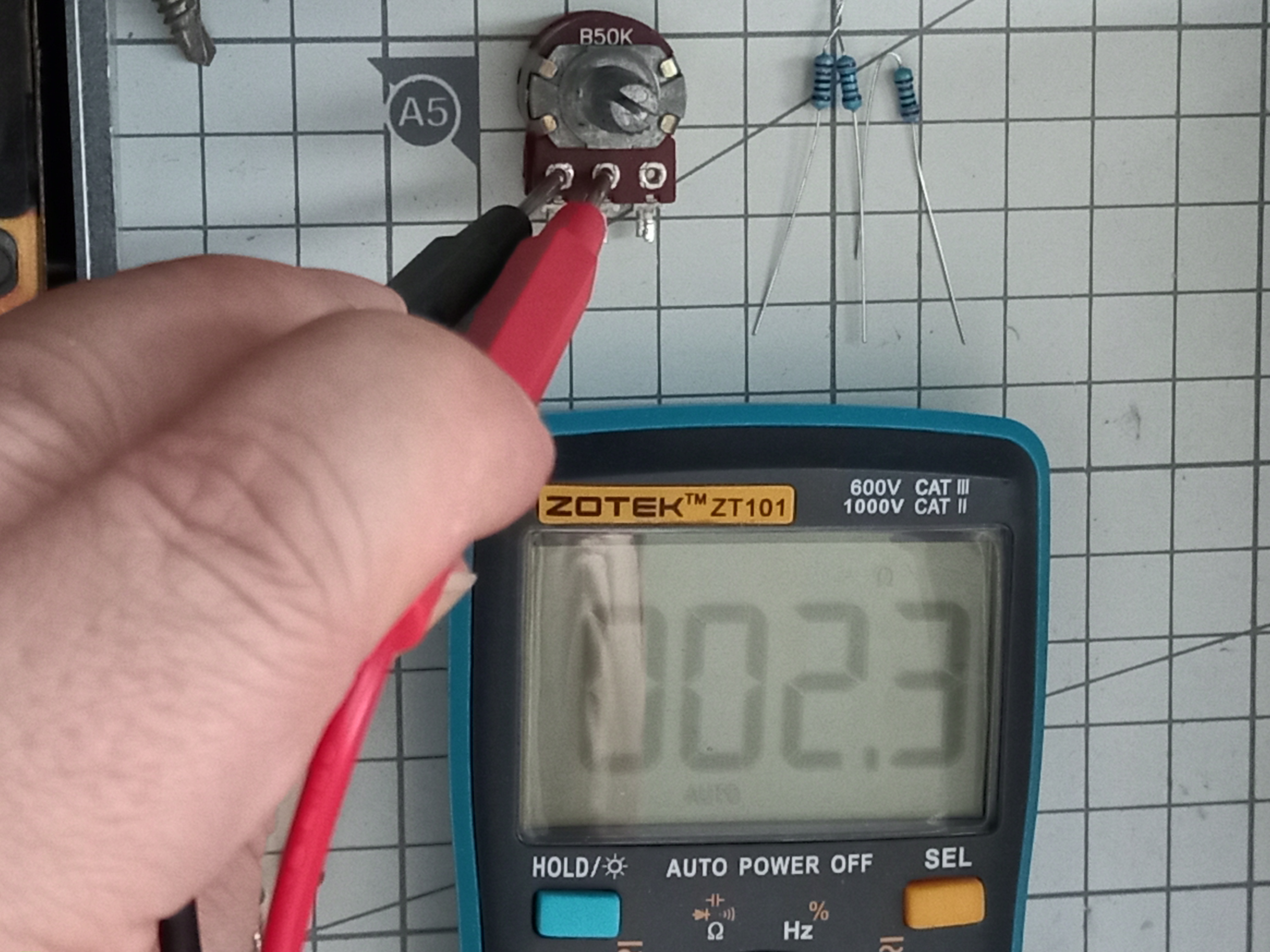

아래 사진과 같이 측정해보니 왼쪽 단자와 가운데 단자를 측정하면 2.3옴이 나옵니다

오른쪽 단자와 가운데 단자를 측정하면 50k옴에 가까운 값이 나오겠네요

가변저항이 50k옴 이므로

왼쪽 단자와 가운데 단자의 저항값과 가운데 단자와 오른쪽 단자의 저항값을 합산하거나

왼쪽 단자와 오른쪽 단자를 측정하면 50k옴이 나옵니다



따라서 볼륨이 최대치에서 2/3쯤 되도록 하기 위해서

저항세트 중 50k옴 미만 10k옴 이상의 저항들을 살펴보니

10k, 20k옴 저항이 있습니다



왼쪽 단자와 가운데 단자에 30k옴, 가운데 단자와 오른쪽 단자에 20k옴으로 고정하면

최대 볼륨의 3/5으로 설정하여 수리할 수 있겠네요



위 사진의 오른쪽에

10k옴 저항과 20k옴을 직렬연결하여 30k옴을 만든 저항과

20k옴 저항을 준비하였습니다



멀티미터가 필요하신 분은 저도 사용중인 ZT101을

아래 링크에서 구입할 수 있습니다

구입링크 : https://s.click.aliexpress.com/e/_DmO2yRz

6.48US $ 29% OFF|Multimeter Frequency Measurement | Digital Voltage Resistance Meter - Digital - Aliexpress



볼륨 가변저항은 총 6개 단자이므로 위 저항을 한세트 더 준비하여

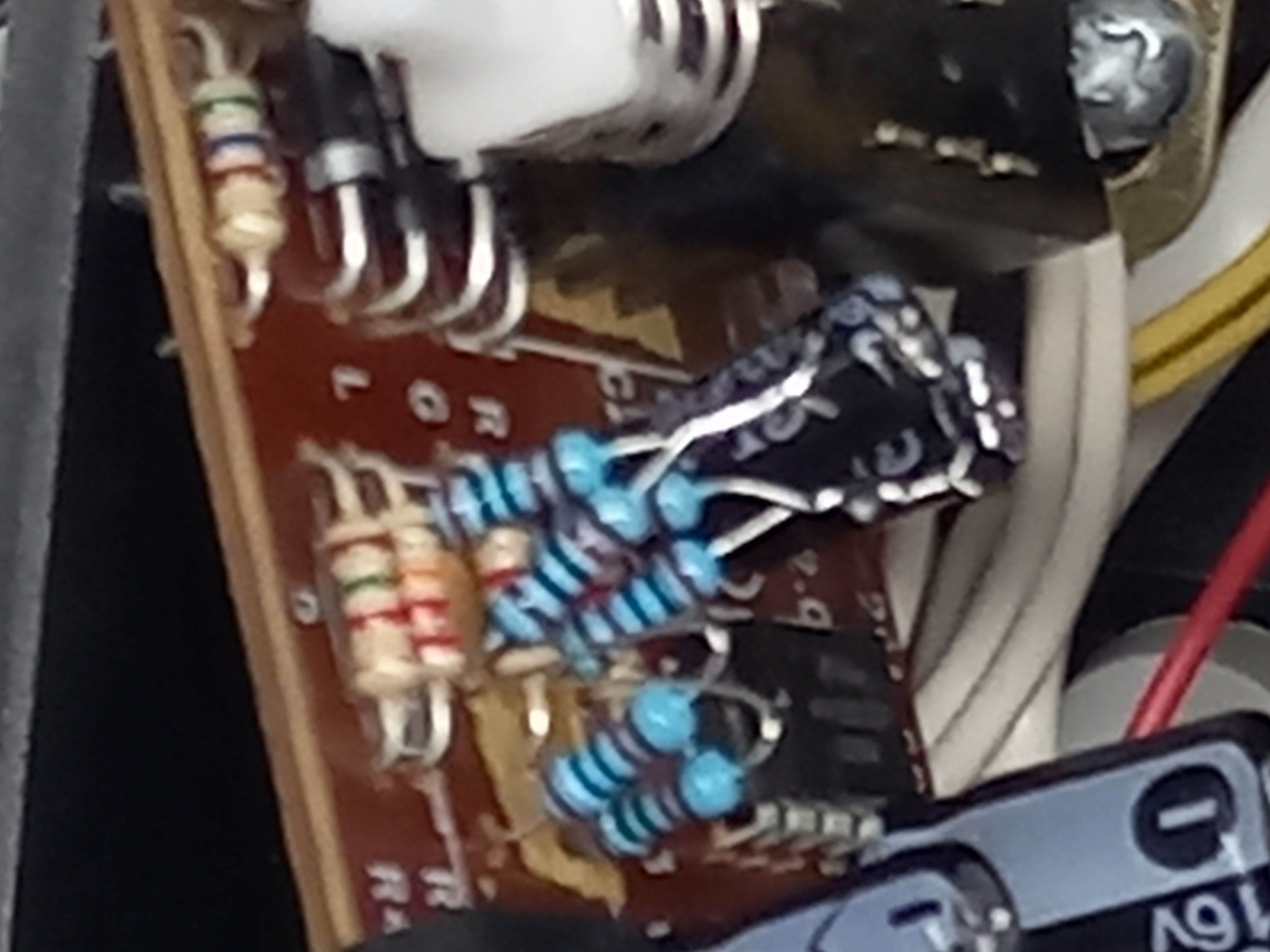

아래 사진과 같이 납땜하였습니다

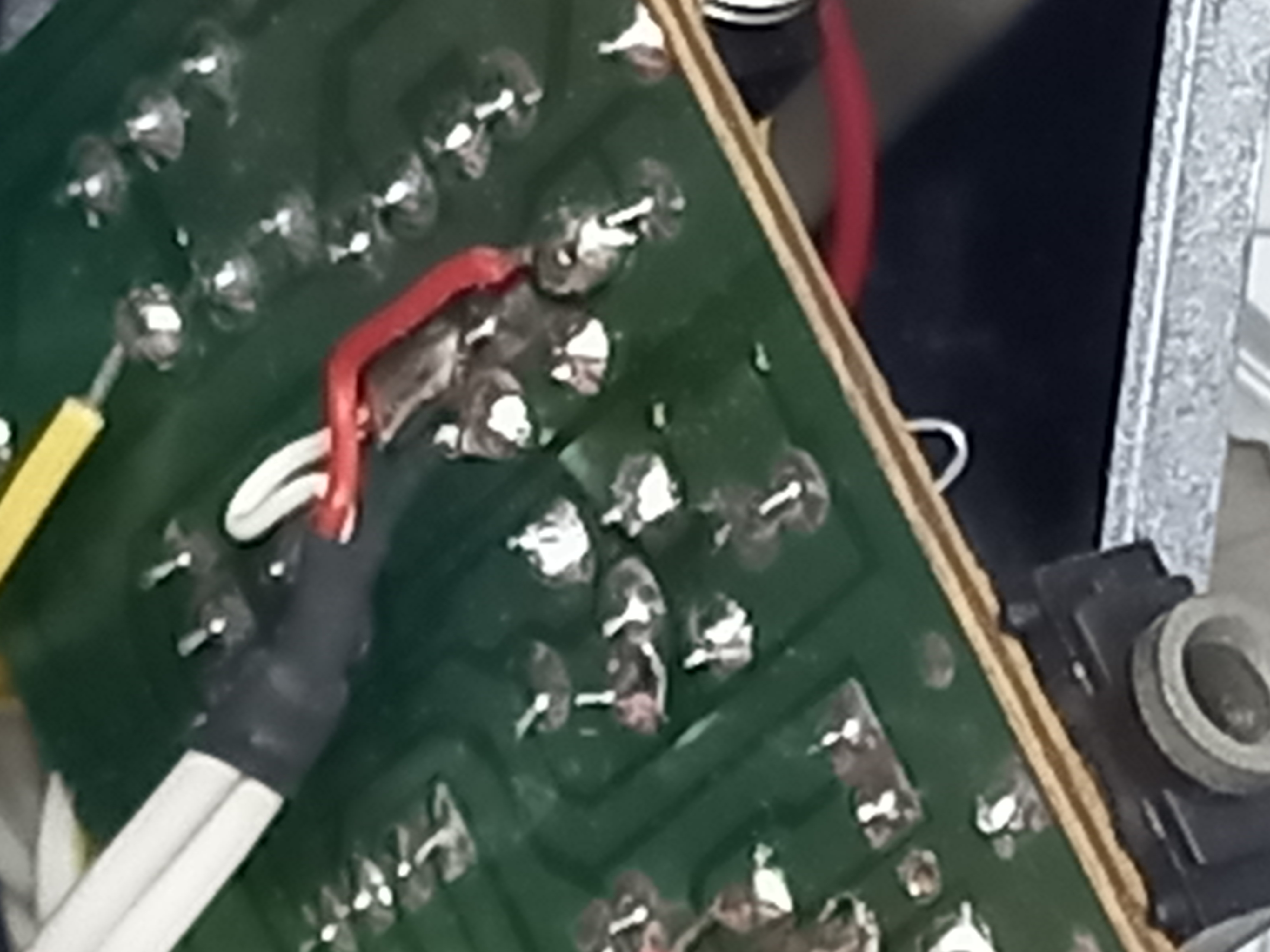

PCB 뒷면에서 보면 아래 사진과와 같이 납땜하였습니다





조립전에 테스트를 진행합니다

조립 후에 안되서 다시 분해하는 것은 성가시거든요

잘 동작합니다

'웅~' 잡음도 사라졌습니다



조립 과정에는 약간의 난관이 있었습니다

가변저항을 고정하는 너트로 PCB와 전면 케이스를 고정하는 형태이기 때문이죠

가변저항을 제거했으니 PCB가 고정되지 않습니다



글루건과 다보를 사용하여 스피커 뒷면 케이스에 지지하여

전원버튼을 눌러도 PCB가 밀리지 않도록하여 조립하였습니다



조립후 동작은 아래 동영상에서 확인하세요



제 컴퓨터에서 사용중인 5.1채널 스피커인 KODA HTS-5000에서도

'지직' 소리와 '웅~' 소리가 함께 발생해서 고민이었는데

노후한 가변저항을 빼고 고정저항으로 바꾸는 것으로 '웅~' 소리가 사라지는 것을 알았으니

수리에 도전해야겠습니다



오늘은 '지직' 소리와 '웅~' 소리가 발생하는

컴퓨터용 스피커를 수리한 내용을 공유해 드렸습니다



내용이 도움되었다면 아래의 공감 하트를 클릭해 주시고
질문은 댓글 달아주세요
또한 필요한 분들에게 아래의 공감 오른쪽에 위치한 위화살표나 카톡버튼을 사용하여 링크를 전달해 주시면 좋겠습니다
후원은 맨 아래 카카오페이 QR 코드(스마트폰에서만) 또는 Buy me a coffee 를 이용해 주세요~
