에어팟(2) 배터리 자가교체(DIY) 심화편

아래 글에서 에어팟 배터리 자가교체 방법을 소개해 드렸습니다

에어팟 작동시간이 줄어서 배터리 자가교체(DIY)

에어팟 작동시간이 줄어서 배터리 자가교체(DIY)



오늘은 당근마켓에서 2만원에 구입하여 잘 쓰고 있던

에어팟2의 배터리의 지속시간이

겨울이 되어 온도가 내려가니 특히나 더 짧아져서

배터리를 직접 교체하면서

그 동안의 경험을 활용하고

위의 글에서 어려웠던 부분들을 보완하여

훨씬 더 쉽게 교체한 방법을 공유해 드립니다



에어팟2의 배터리 교체작업은 에어팟1과 완전하게 동일하고

배터리도 동일제품을 사용하여 교체합니다



에어팟 충전단자를 여는 A 단계는 위 글과 동일하게 진행합니다



배터리와 연결된 납땜을 분리하는 B 단계의 경우

간소화된 과정으로 진행하면 난이도가 대폭 감소합니다

상세한 방법은 아래 동영상으로 확인하세요

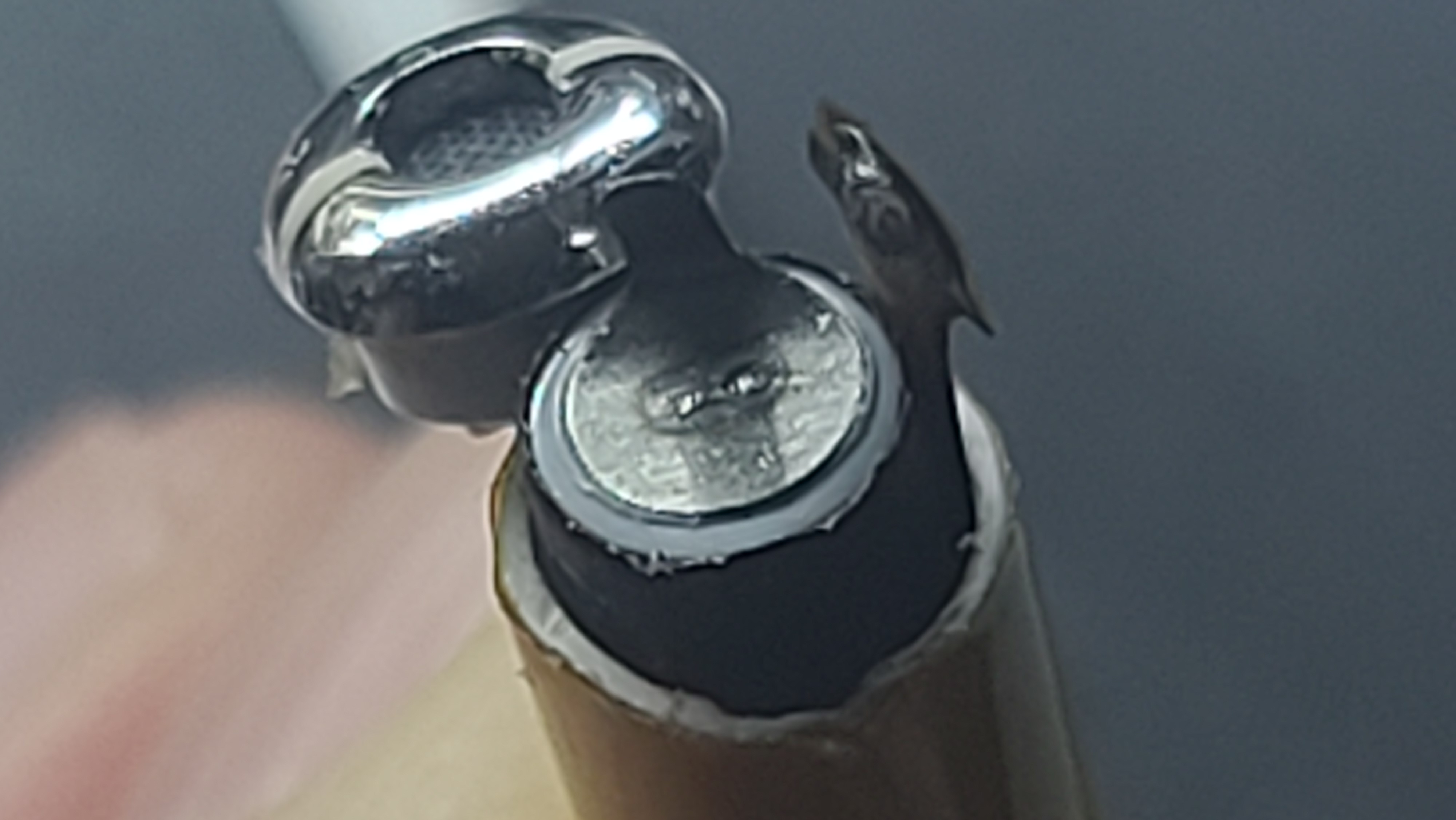

배터리 음극 단자는 손상되어도 상관이 없으니 음극 단자는 인두로 떼지 않고

바로 배터리 양극의 니켈단자를 들어올리는 방법입니다



이어서 배터리 양극 단자를 떼기 전에

혹시나 인두가 에어팟 케이스에 살짝 닿더라도 케이스 바깥쪽의 손상을 최소화 하기 위해

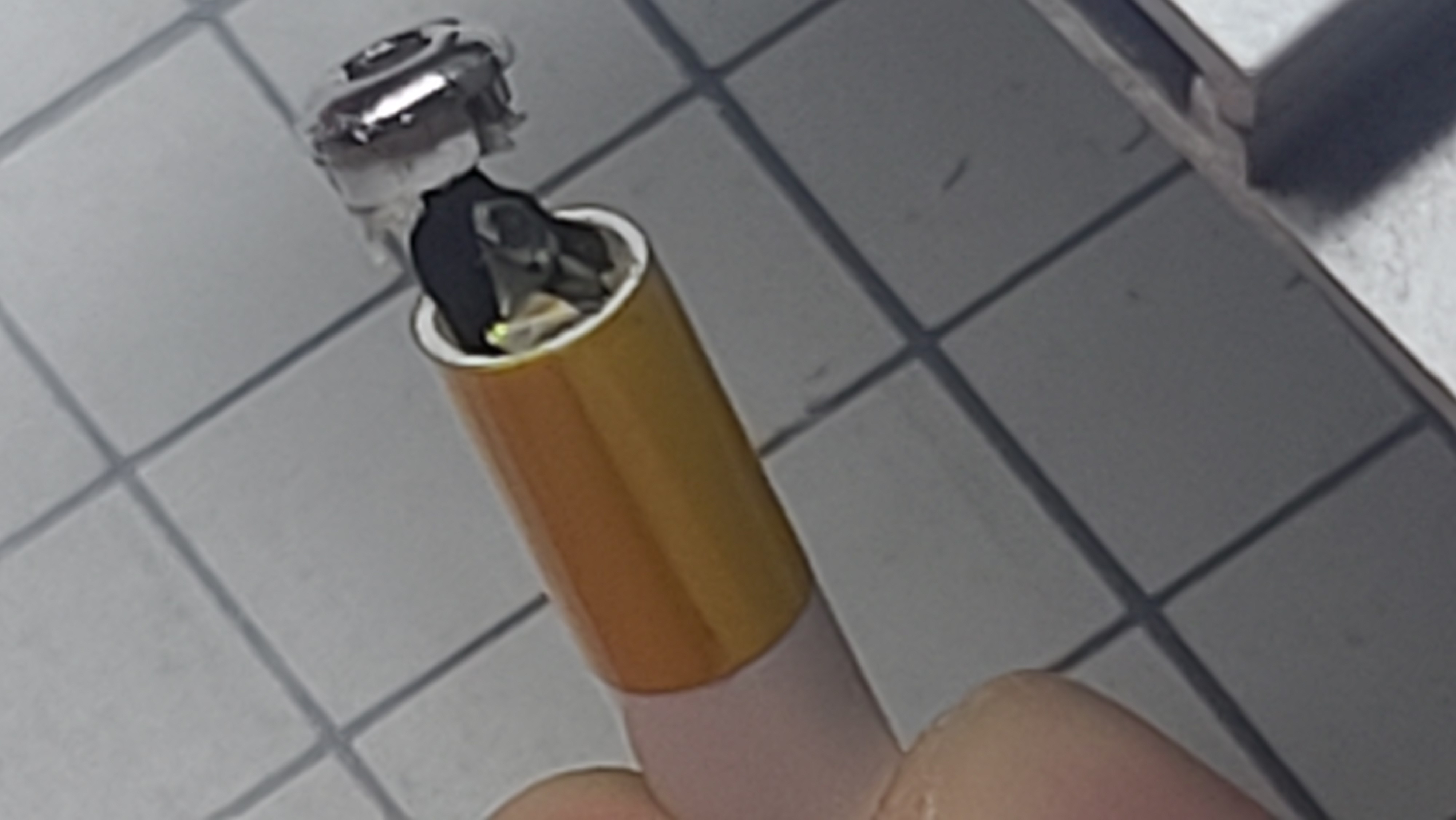

아래 사진과 같이 열에 강한 캡톤 테이프를 붙여줍니다

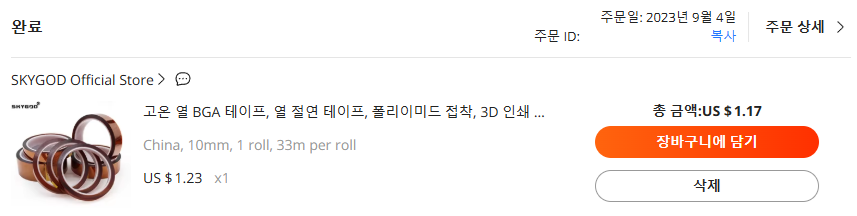

저는 아래 스크린 샷과 같이 10mm 캡톤 테이프를 2023년에 1.17$에 구입하였습니다



아래 링크에서 캡톤 테이프를 구입할 수 있습니다

구입링크 : https://s.click.aliexpress.com/e/_oFlm0n9

High Temperature Heat BGA Tape Thermal Insulation Tape Polyimide Adhesive Insulating Adhesive Tape 3D Printing Board Protection



인두로 배터리 양극 단자를 플렛케이블에서 분리하기 전에

아래 동영상과 같이 충전단자 주변에 붙어있던 접착제를 깨끗하게 제거해 줍니다

위 동영상과 같이 배터리를 꺼낼 통로의 접착제가 깨끗하게 제거되면

별도의 열풍기 가열이 없이도 배터리를 꺼낼 수 있어서

교체작업이 간소화 됩니다

아래에서 배터리를 꺼내는 도구로 소개하는 치과도구를 사용하면 접착제 제거에 도움이 됩니다



이제 얇은 인두를 사용하여

아래 동영상과 같이 배터리 양극을 플랫케이블에서 분리합니다

중요한 부분은

핀셋을 사용하여 인두로 가열하는 부분이 케이스에 닿지 않도록 하여

케이스가 열로 손상되는 것을 방지하면서

배터리 양극단자가 플랫케이블에서 떨어졌는지 확인하는 것 입니다



이제 배터리를 꺼낼 차례입니다

위에 이야기 한 것처럼

배터리가 나올 통로의 접착제가 깔끔하게 제거되어 있으면

C 단계인 배터리 분리의 난이도가 하락합니다

제가 요즘 에어팟 배터리를 분리할 때 사용하는 도구는

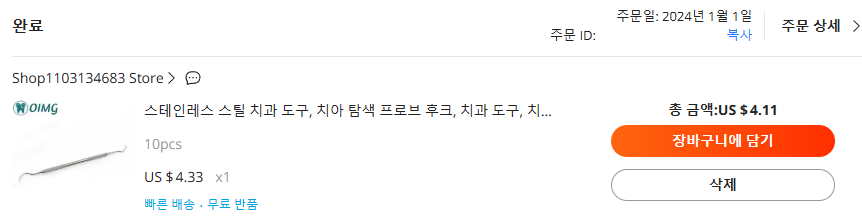

아래 스크린 샷의 치과도구입니다



치과도구가 필요하신 분은 아래링크에서 구입할 수 있습니다

구입링크 : https://s.click.aliexpress.com/e/_okNWkyJ

3Pcs Pet Dog Tooth Cleaner Tooth Scaler and Scraper Stainless Double Headed Tarter Remover Scraper Pet Teeth Dog Cleaning Tools

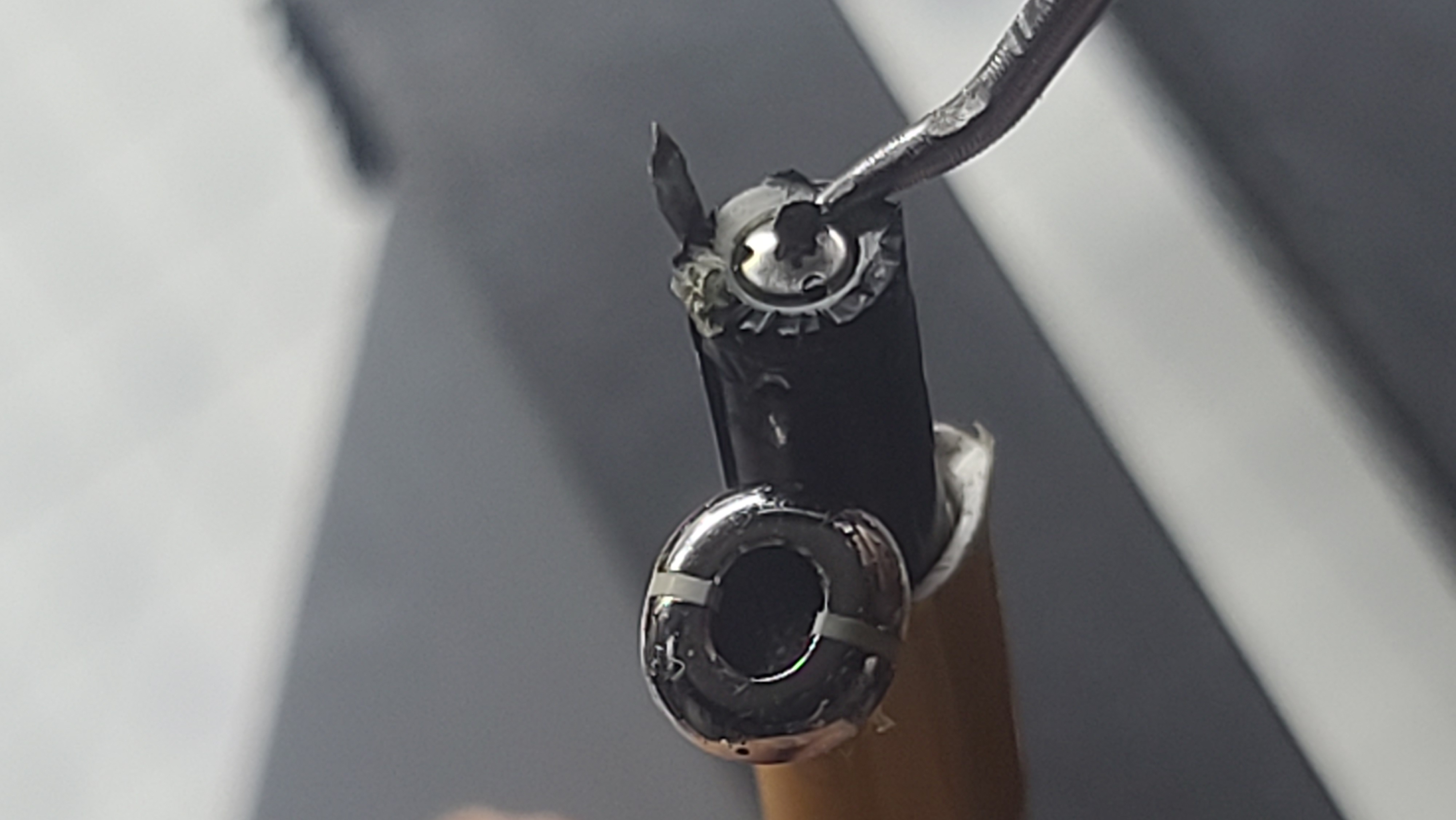

아래 사진과 같이

배터리 양극 니켈을 들어내면 나타나는 3개 구멍 중 1군데에 치과도구의 얇은 부분을 넣고

방향은 나머지 2개 구멍의 중간을 향하도록 하되 최대한 깊게 넣어서

배터리 양극 단자가 뜯어지지 않고 최대의 힘을 받을 수 있도록 합니다

힘을 너무 많이 쓰지 말고 3초당 1mm 정도 당긴다는 느낌으로 천천히 당기세요

배터리의 양극단자 부분이 에어팟 케이스보다 높게 올라오고 나면

나머지는 쉽게 빠지게 됩니다



이제 새 배터리를 넣어줄 차례입니다

D 단계인 새배터리 장착과정도

플럭스를 사용하지 않고 진행이 가능하여 난이도가 하락합니다

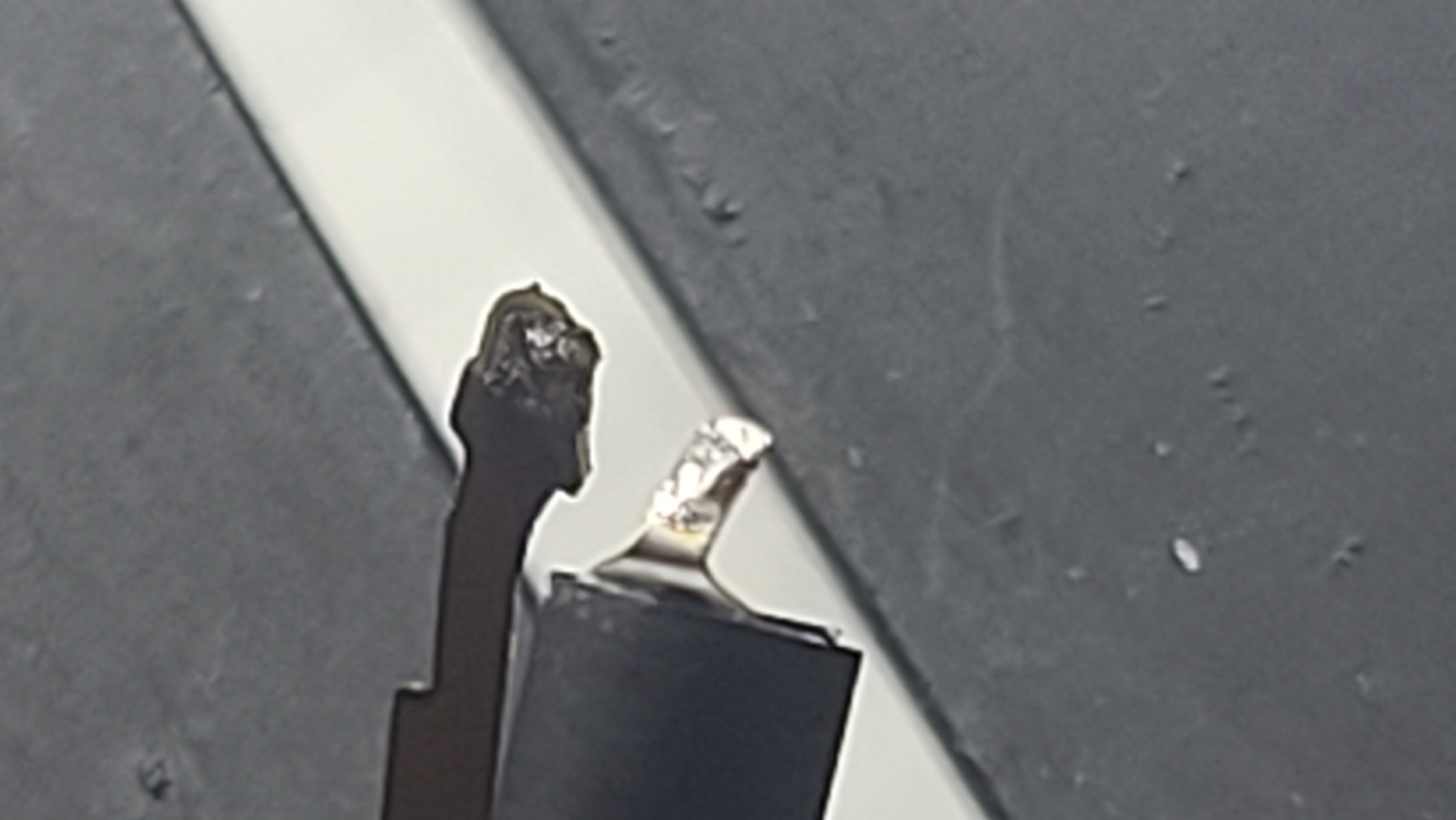

우선 아래 사진과 같이 새배터리의 양극단자와 음극단자에 약간의 납을 묻혀줍니다



아래 사진과 같이 양극단자를 납땜할 위치에 맞게 납을 묻힌 새배터리를 삽입해 줍니다



양극단자와 플렛케이블의 납땜은

아래 동영상과 같이 진행합니다

중요한 부분은

에어팟 케이스가 녹지 않도록 핀셋으로 플렛케이블의 뒤쪽을 받혀주면서

인두로 양극단자에 발라놓은 납을 녹여서 납땜하고

핀셋으로 양극단자를 배터리쪽으로 당겨서 플렛케이블이 따라오는지를 봐서

잘 납땜되었는지 확인하는 것입니다



다음은 배터리 음극단자의 납땜입니다

아래 동영상과 같이 플럭스를 사용하지 않고 진행합니다

중요한 부분은

인두를 뗄 때 핀셋으로 눌러주어서 납이 굳을 시간을 확보해 주는 것과

납이 굳은 후에 핀셋으로 건드려 보아서 잘 붙었는지 확인하는 것입니다



E 충전단자의 부착과 동작확인 과정은 이전 글과 동일합니다

다만 오늘은 에어팟2의 오른쪽 배터리만 교체하였는데

초기화 과정없이 바로 동작하였습니다



오늘은 에어팟2의 배터리 자가교체를 수행하면서

이전에 소개한 교체방법을 간소화하여

좀 더 쉽게 배터리를 교체하는 방법을 소개해 드렸습니다
