베이스 기타 5.5mm 단자(플러그) 자가교체(DIY)

아래 글에서 아들의 베이스기타, 일렉기타 구입과 멀티이펙터 수리에 대한 내용을 공유해 드렸습니다

초보 베이스, 일렉기타구입 및 멀티이펙터(BOSS GT-1) 페달 수리(DIY) (tistory.com)

초보 베이스, 일렉기타구입 및 멀티이펙터(BOSS GT-1) 페달 수리(DIY)



아들이 사용하는 베이스기타의 소리를 연결하는 5.5mm 단자에 이상이 있는지

케이블을 만지면 소리가 지직거린다고 합니다



오늘은 접촉불량이 생긴 베이스기타의 5.5mm 단자를

교체한 내용을 공유해드립니다

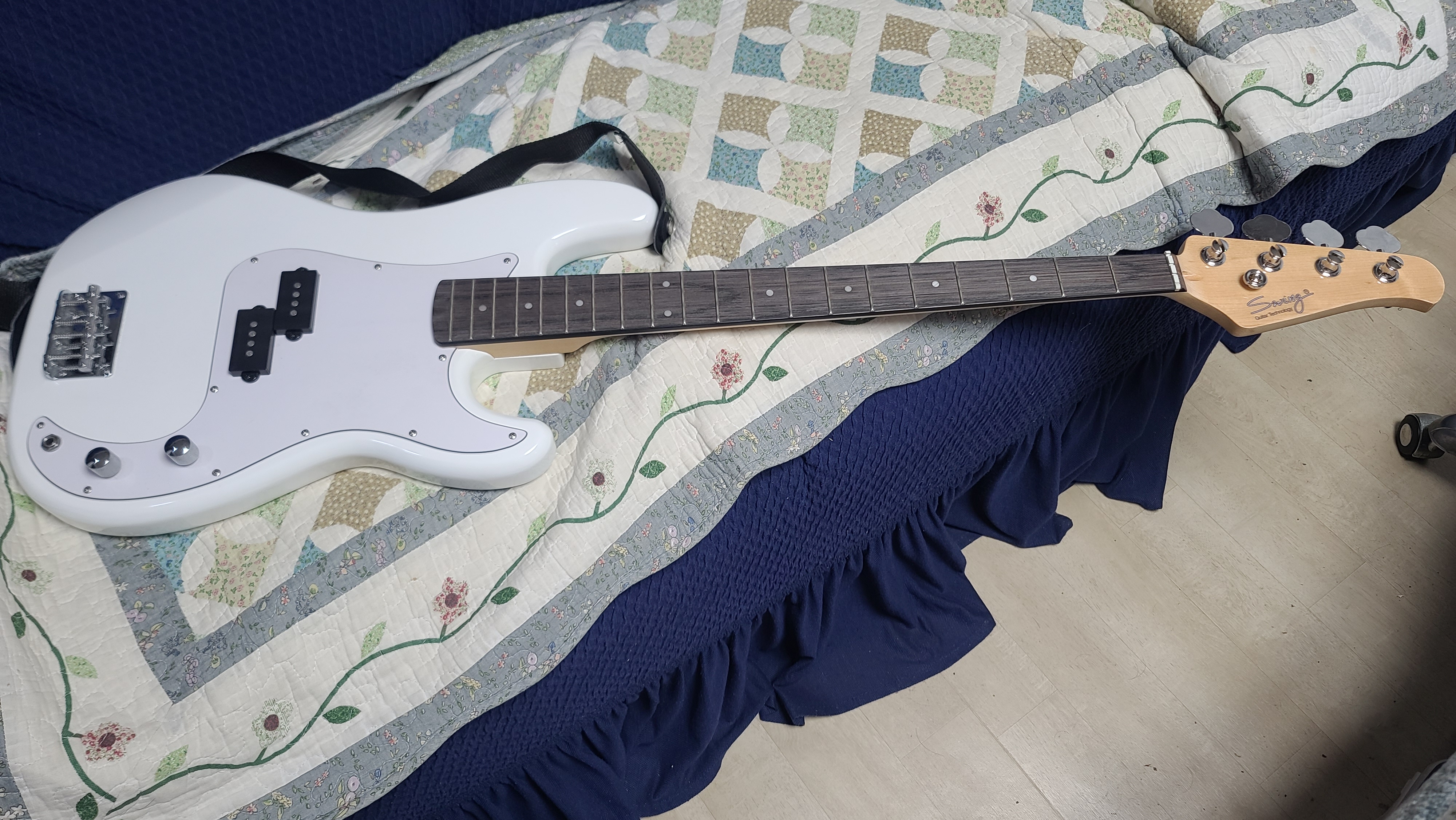

베이스 기타를 작업하기 위해

넥에 부담이 가지 않도록 소파에 걸쳐 놓고

베이스 기타줄을 모두 풀었습니다

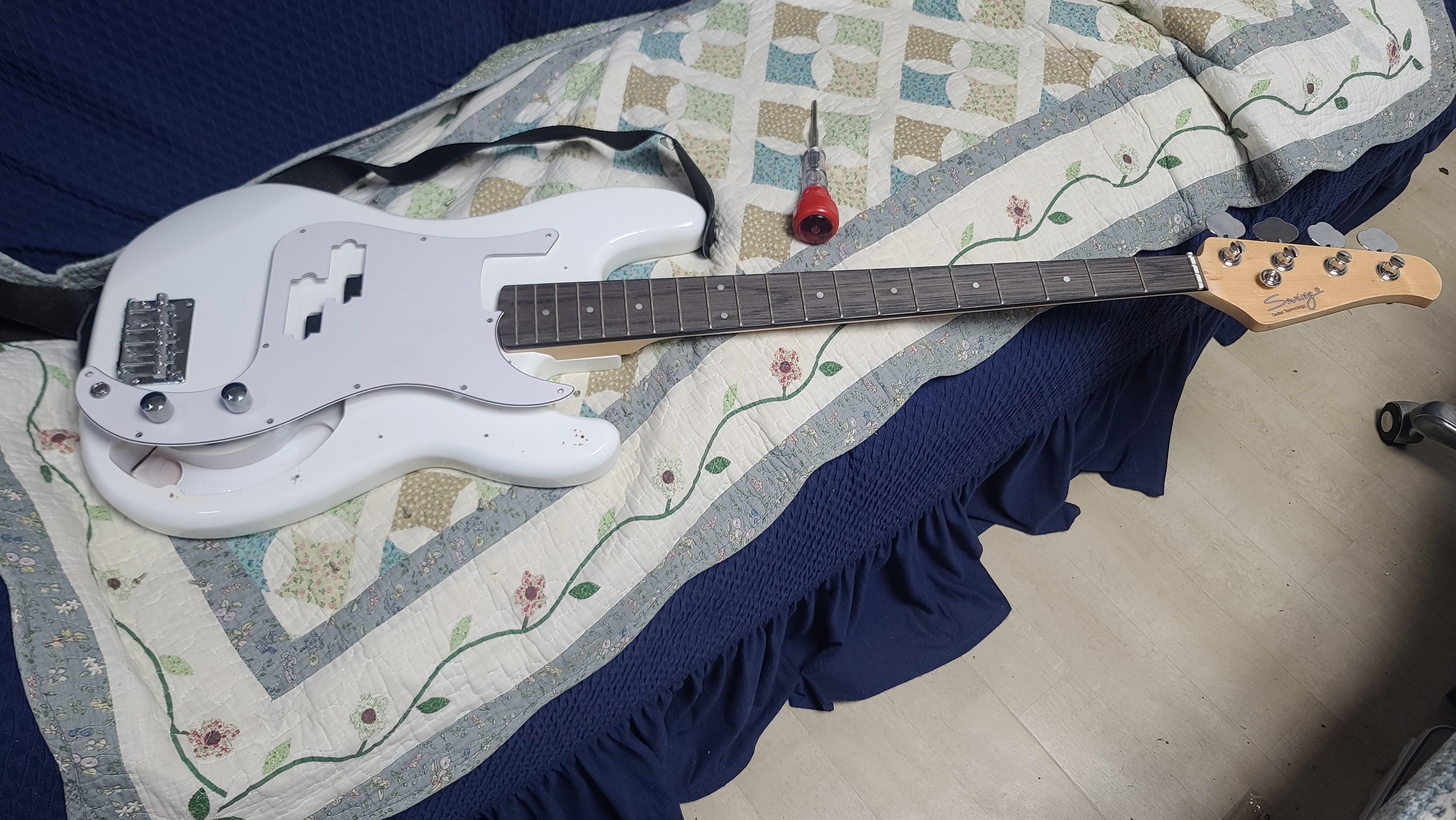

바디의 나사들을 풀어서

5.5mm 커넥터와 조절단자들이 연결된 판을 열어줍니다

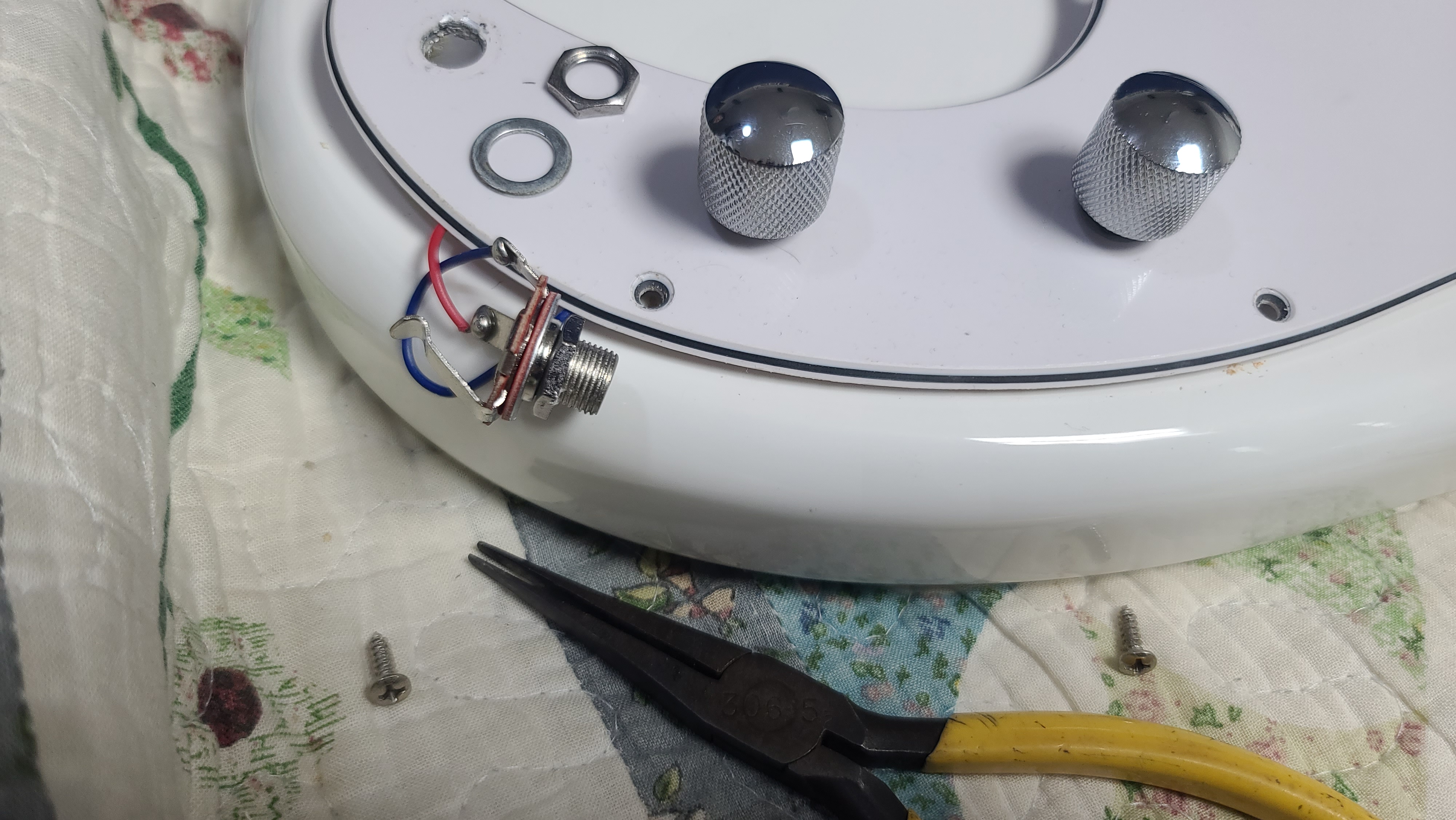

5.5mm 잭을 고정시킨 너트를 풀어서 꺼내보니

5.5mm 잭의 형태를 보니 저가형 베이스 기타라 내구성이 좋지 않은 부품이 사용되었습니다

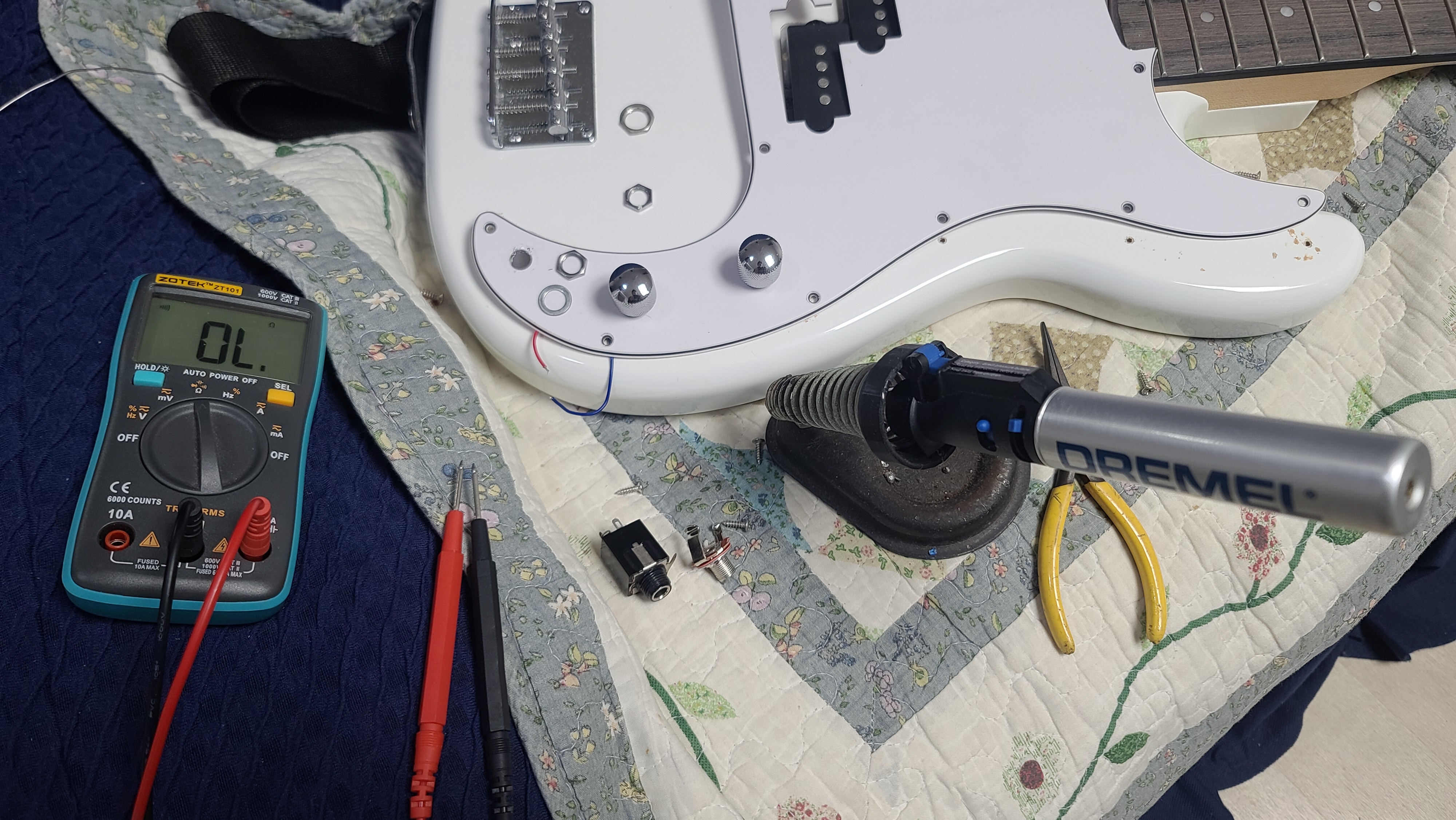

멀티미터를 이용하여 5.5mm 잭에 연결된 전선들의 연결위치를 확인합니다

기존 잭을 분리해야 하는데 작업위치에 전기를 끌어오기 애매해서

오래간만에 드레멜 가스인두기를 사용합니다

기존의 5.5mm잭을 분리하고

가지고 있던 5.5mm잭과 비교해 봅니다

위 사진 중앙 왼쪽의 새로운 5.5mm잭 부품이 대충보아도 훨씬 만듦새가 좋습니다



그런데 문제가 있습니다

기존 5.5mm잭이 교체할 5.5mm 잭보다 작아서

바디 플라스틱판의 구멍이 작아서 들어가지 않습니다



마침 적당한 공구가 있습니다

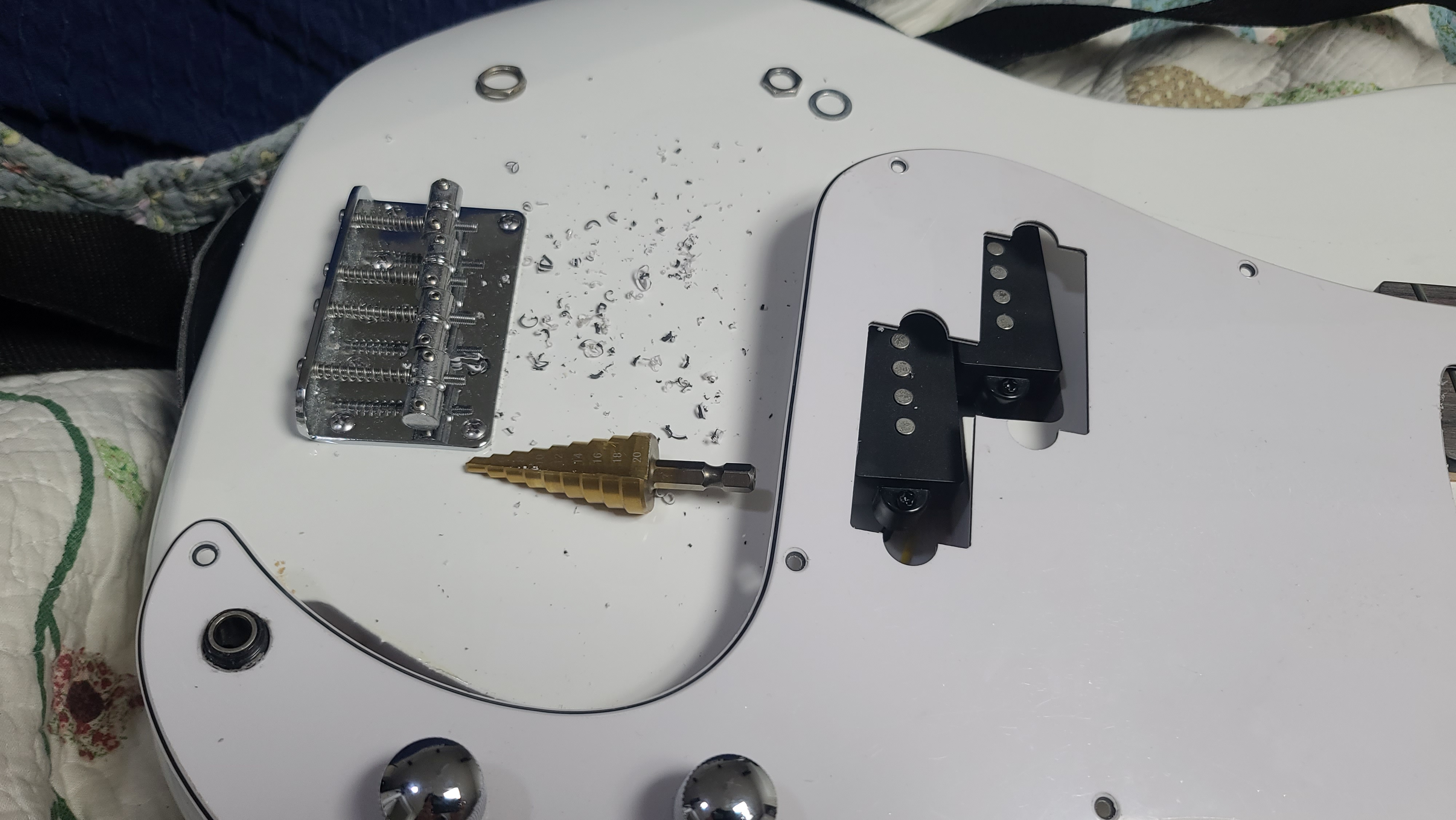

알리에서 구입했던 스탭드릴 비트가 적당합니다

원래는 금속도 뚫는 비트라

플라스틱 구멍을 확장하는데는 그냥 손으로 잘 쥐고 돌리니

아래사진과 같이 구멍이 넓어져서

새로운 5.5mm 잭에 딱 맞게 되었습니다



스탭드릴 비트를 구입하실 분은 아래 링크에서 구입하세요

저는 4-12, 4-20, 4-32 3개 세트로 구성된 제품을 구입하였습니다

구입링크 : https://s.click.aliexpress.com/e/_DeUjR6f



위에서 멀티미터로 확인했던 단자 위치에 맞게 납땜한 후

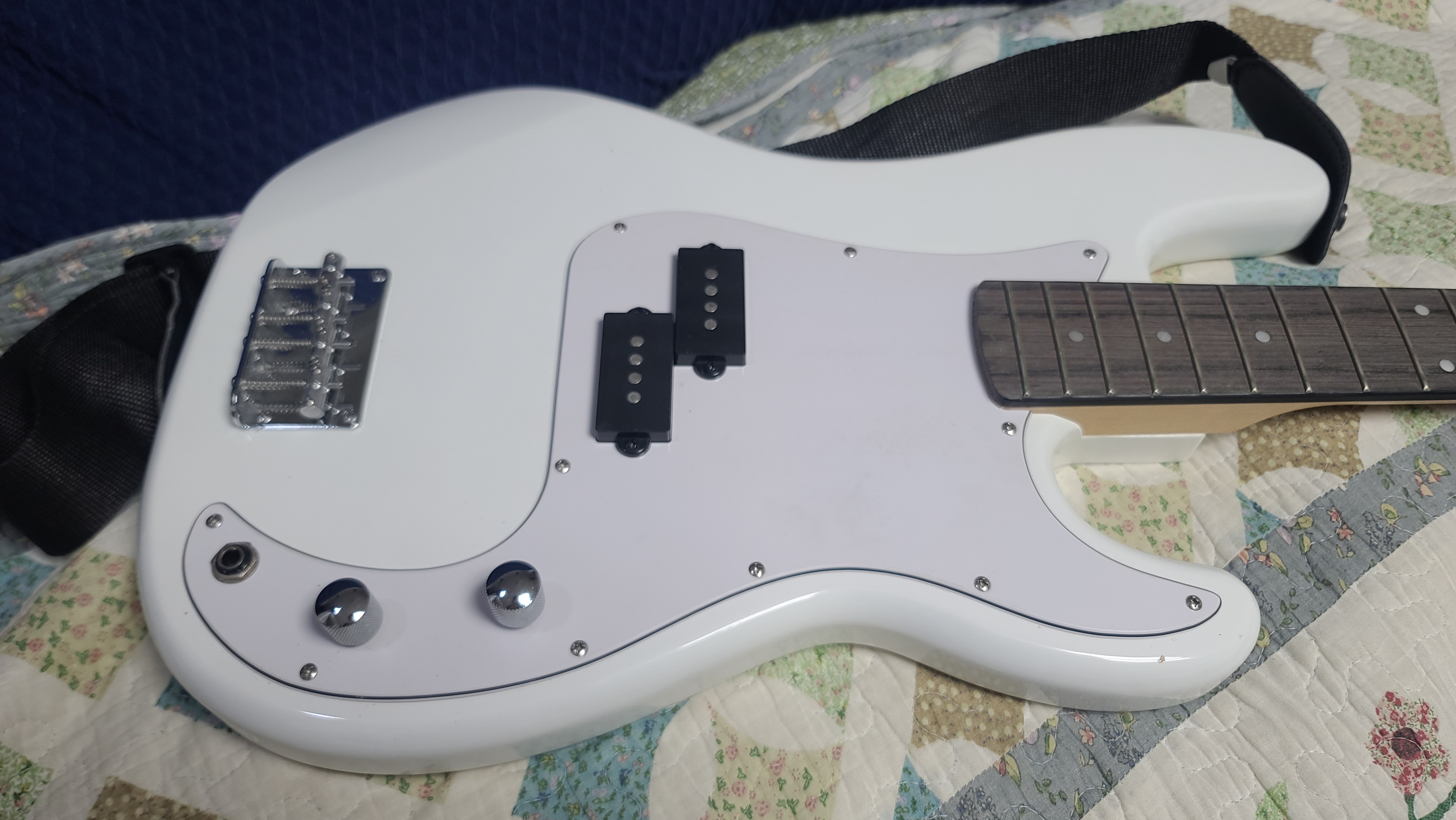

마지막으로 조립한 사진입니다



아들이 연주해보더니

5.5mm 단자의 접촉잡음이 없어지고

단자 체결상태도 단단하다고 좋아합니다
