첫째 아들이 길에서 주웠는데
음질이 좋다며 잘 사용하던 Apple EarPods 이어폰이 고장났습니다
3.5mm 단자가 문제인 것 같네요
처음에는 단자만 수리하려고 아래의 부품을 주문해서 시도해 봤습니다
https://ko.aliexpress.com/item/32838618412.html?spm=a2g0s.9042311.0.0.27424c4de0Rjdn
US $0.85 25% OFF|2 pcs 3.5mm 3 4 5 극 모노 스테레오 헤드셋 잭 플러그 3.5 직각 오디오 플러그 헤드폰 케이블 커넥터 diy 수리 부품-에서커넥터부터 등 & 조명 의 AliExpress
Smarter Shopping, Better Living! Aliexpress.com
ko.aliexpress.com
납땜하는 부분이 작으나
돋보기를 이용해서 열심히 납땜해서 성공은 했고
고정을 위해 글루건까지 동원했지만 견고하지 않아
며칠만에 납땜이 떨어져서 실용성은 좋지 않았어요
고민끝에
이어팟에 달린 마이크가 성능이 좋긴하지만 포기하고
MMCX 단자 개조로 마음을 굳혔습니다
아래글에 소개된 MMCX 단자 중 E 가 적당할 듯 하네요
납땜이 용이하여 납땜이 튼튼하게 버텨서 MMCX 단자 결합 및 탈착시 고장 우려가 적겠네요
https://robocomman.tistory.com/288
헤드셋 이어폰 MMCX 케이블 분리형 DIY
헤드셋이나 이어폰을 쓰면서 한번쯤은 생각해 보았을 법한 부분인데요 정들은 이어폰이나 헤드셋의 선이 끊어져서 소리가 안나거나 스피커 한쪽이 고장나면 아쉽게도 버리게 됩니다 아주 저가형을 구입했다면 새로..
robocomman.tistory.com

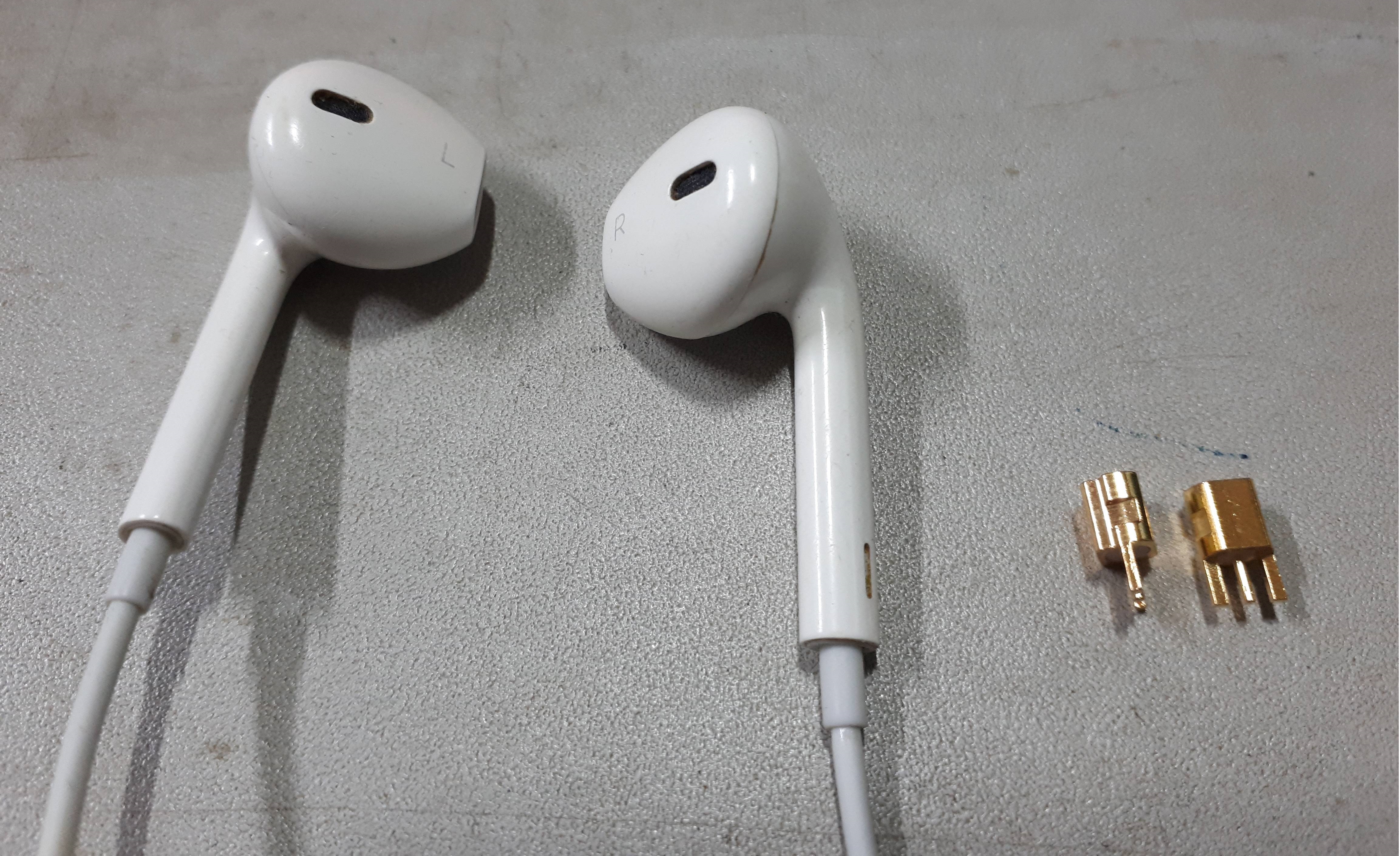

오늘 마이크를 버리고 MMCX 단자와 결합할 이어팟과 선택한 MMCX 단자입니다
마이크가 있는 상태에서 MMCX 단자 개조는 안되니
선을 최대한 확보할 수 있도록 마이크 위쪽으로 바짝 자르고
반대쪽도 비슷하게 잘랐습니다

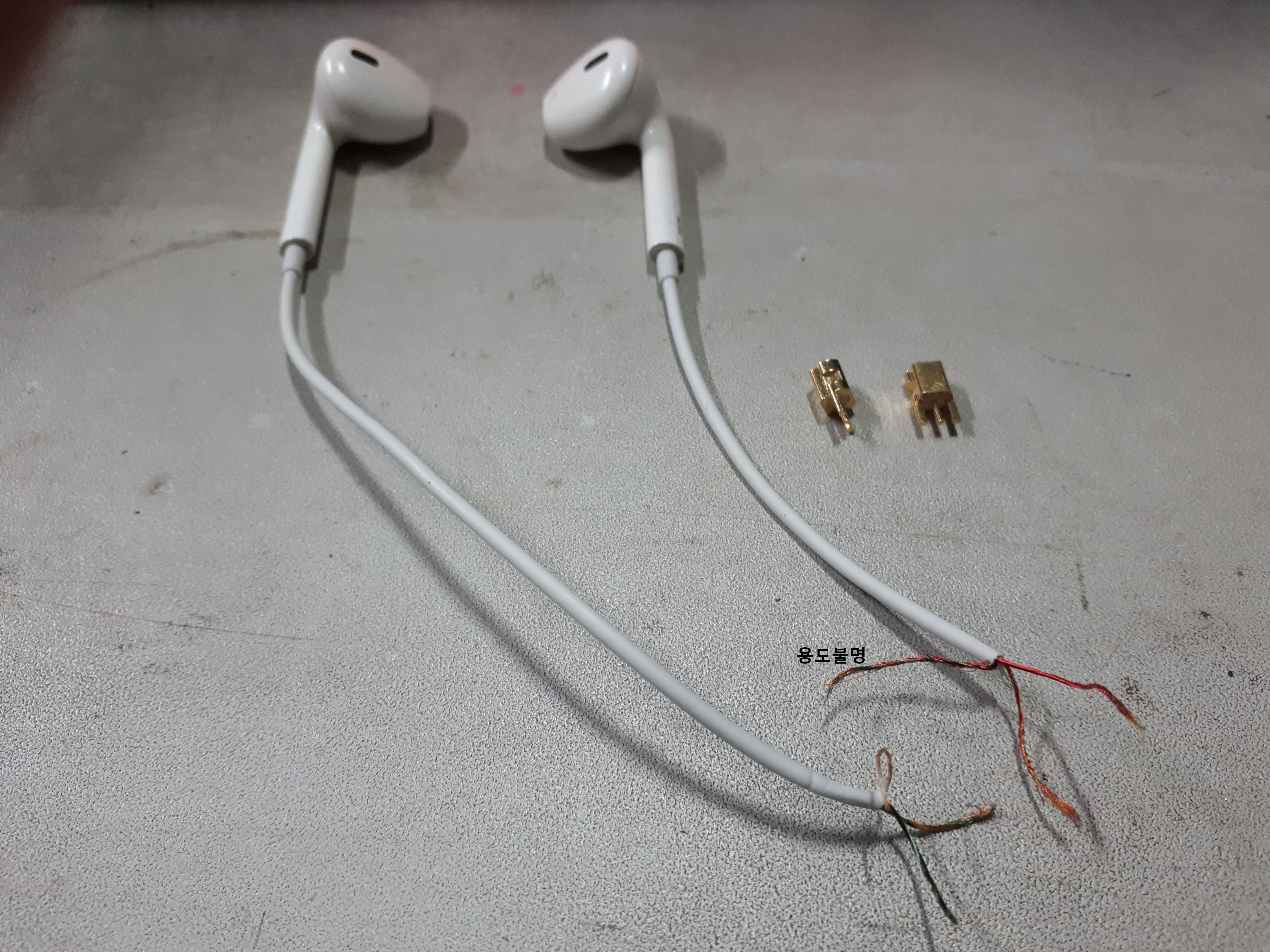

테스터를 저항테스트로 맞추고 통전 실험을 하며 노이즈가 들리는지 확인해서
오른쪽 이어폰의 3단자중 1개의 구리선은 다른 용도인 것을 찾았습니다
(사진에서 '용도불명'이 적힌 선)
왼쪽 이어폰은 남는 선이 당김을 방지하기 위한 나이론 실인데.. 오른쪽이랑 다른 이유는 모르겠네요

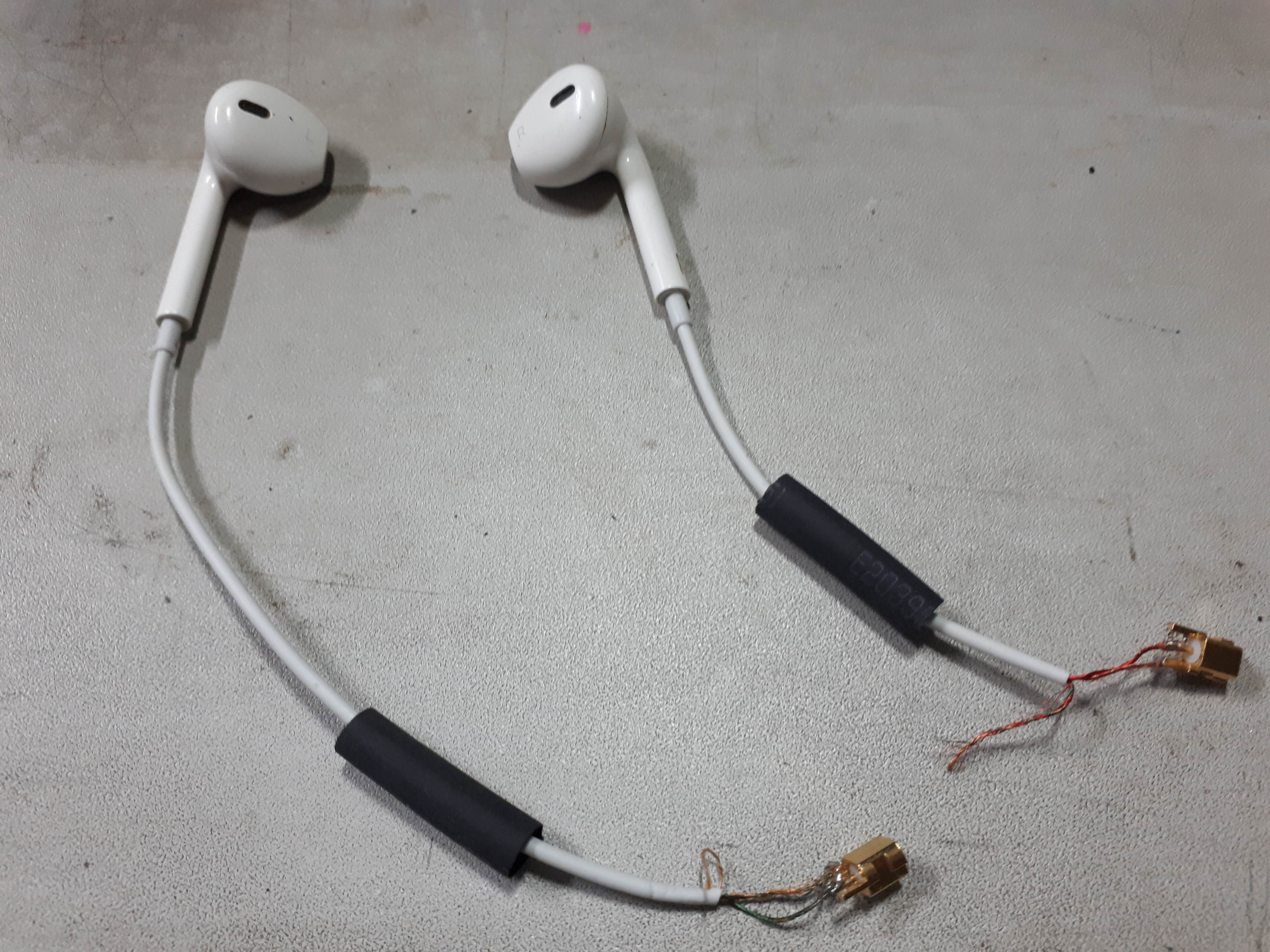

이제 열심히 납땜합니다
구리색은 그라운드(-), 적색과 청색은(+) 단자에 붙입니다

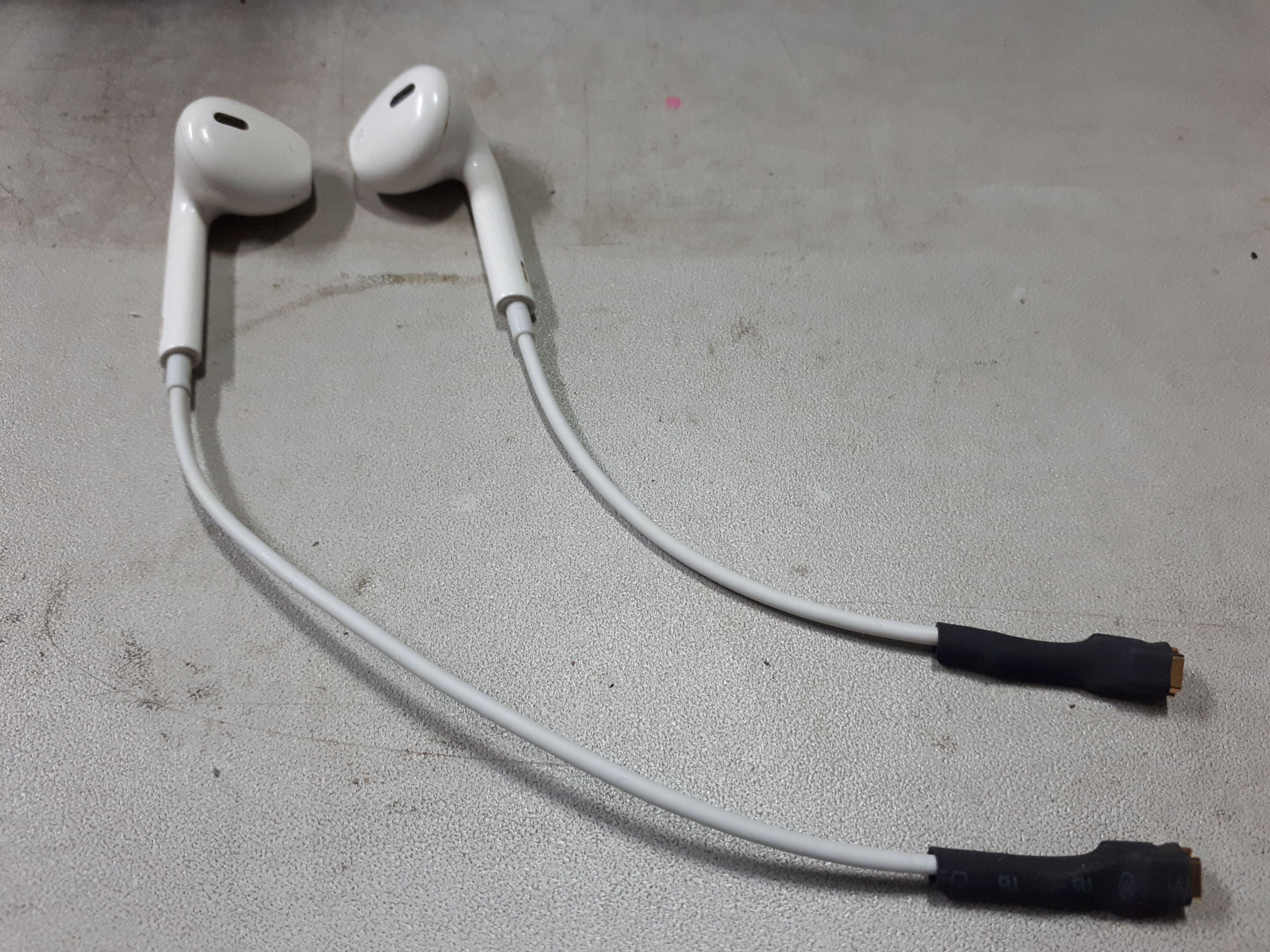

수축튜브로 절연과 내구성을 보강합니다

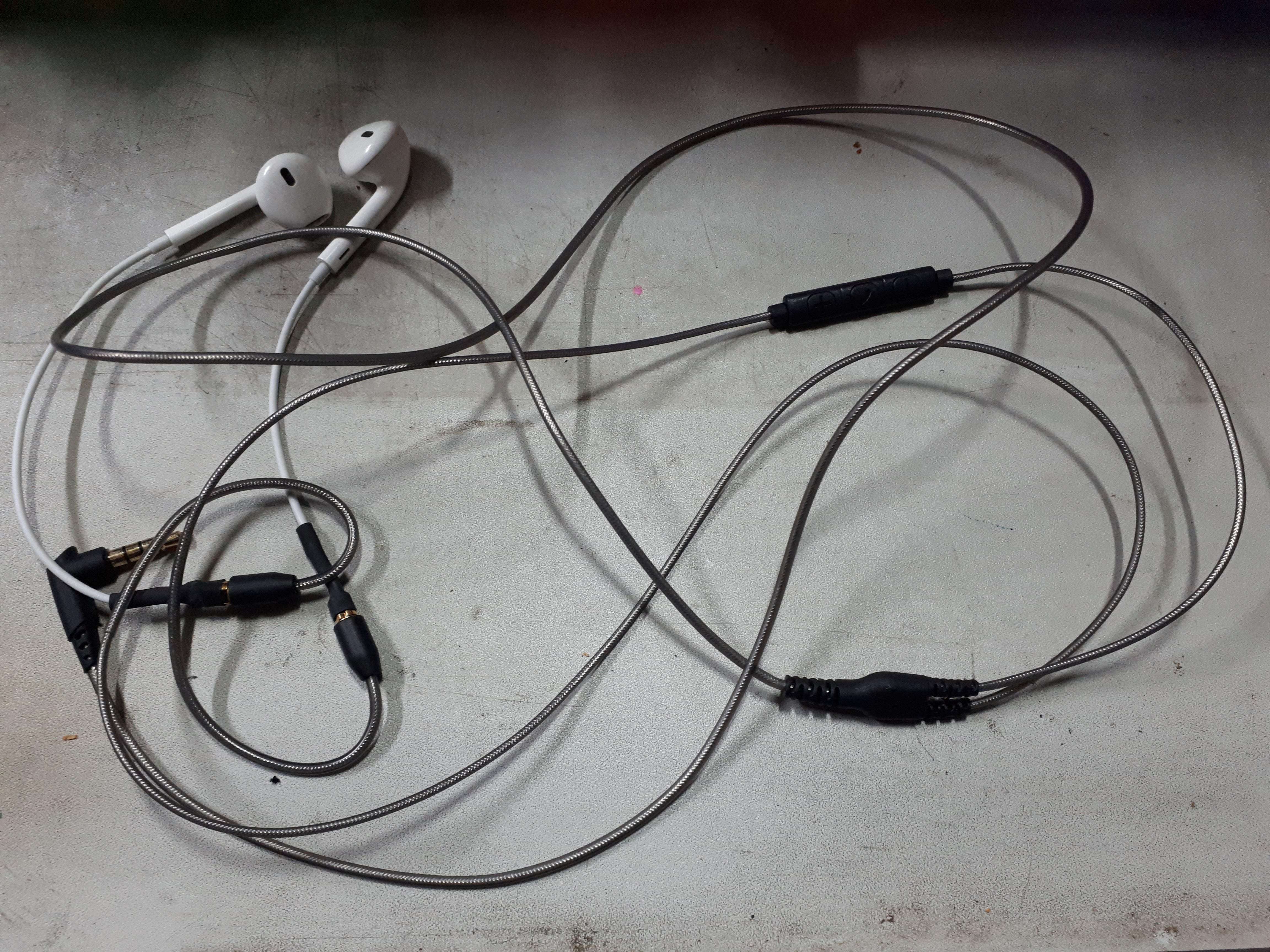

MMCX 단자에 마이크가 달린 3.5mm 케이블을 붙이면 유선이어팟

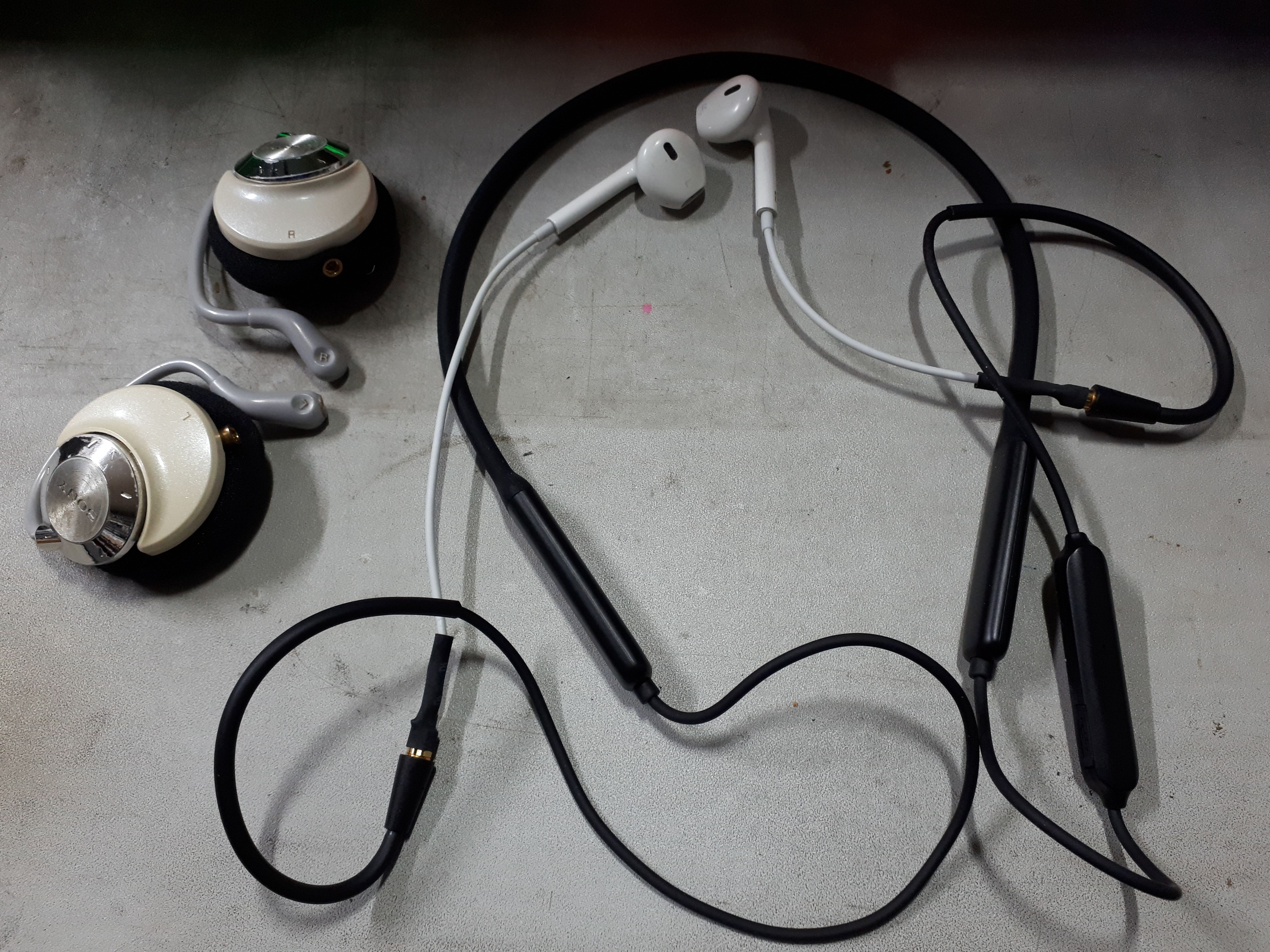

Bluetooth MMCX 를 붙이면 단 한개만 존재하는 넥밴드형 에어팟 입니다
(소니 헤드폰은 단짝을 빌려주고 찬조 출연 중입니다)
첫째 아들이 지금 사용중인 스마트폰용 이어폰은?
정품 이어팟 입니다
이 게시물의 결과가 나오기까지 몇달이 소요되었으니..
맨 위쪽의 단자 개조를 실패하고 얼마 지나지 않아서
아들이 거금?을 지불하고 하나 구입해서 사용 중입니다
수리한 이 녀석으로는 제가 좋은 음질을 즐기면 되겠습니다
