65인치 TV 백라이트 수리 성공기!(DIY)

이전의 도전과 준비과정은 아래의 글을 참고하세요



https://robocomman.tistory.com/460

65인치 TV 백라이트 수리 도전기(DIY)

https://robocomman.tistory.com/466

65인치 TV 백라이트 수리 도전기2(DIY)



https://robocomman.tistory.com/468

65인치 TV 백라이트 수리 도전기3(DIY)



뽐뿌의 DIY포럼에는 아래와 같이 시리즈글로 게시하였습니다. 댓글을 참고하세요

https://www.ppomppu.co.kr/zboard/view.php?id=diy&no=19731

65인치 TV 백라이트 수리 성공기



이전 글에서 2835 3V 0.1W, 0.2W, 0.5W 를 적용해 보았고

실험을 통해 회로와 LED의 특성이 맞지 않는 것으로 파악되었고

1W LED를 주문해 둔 상태였습니다

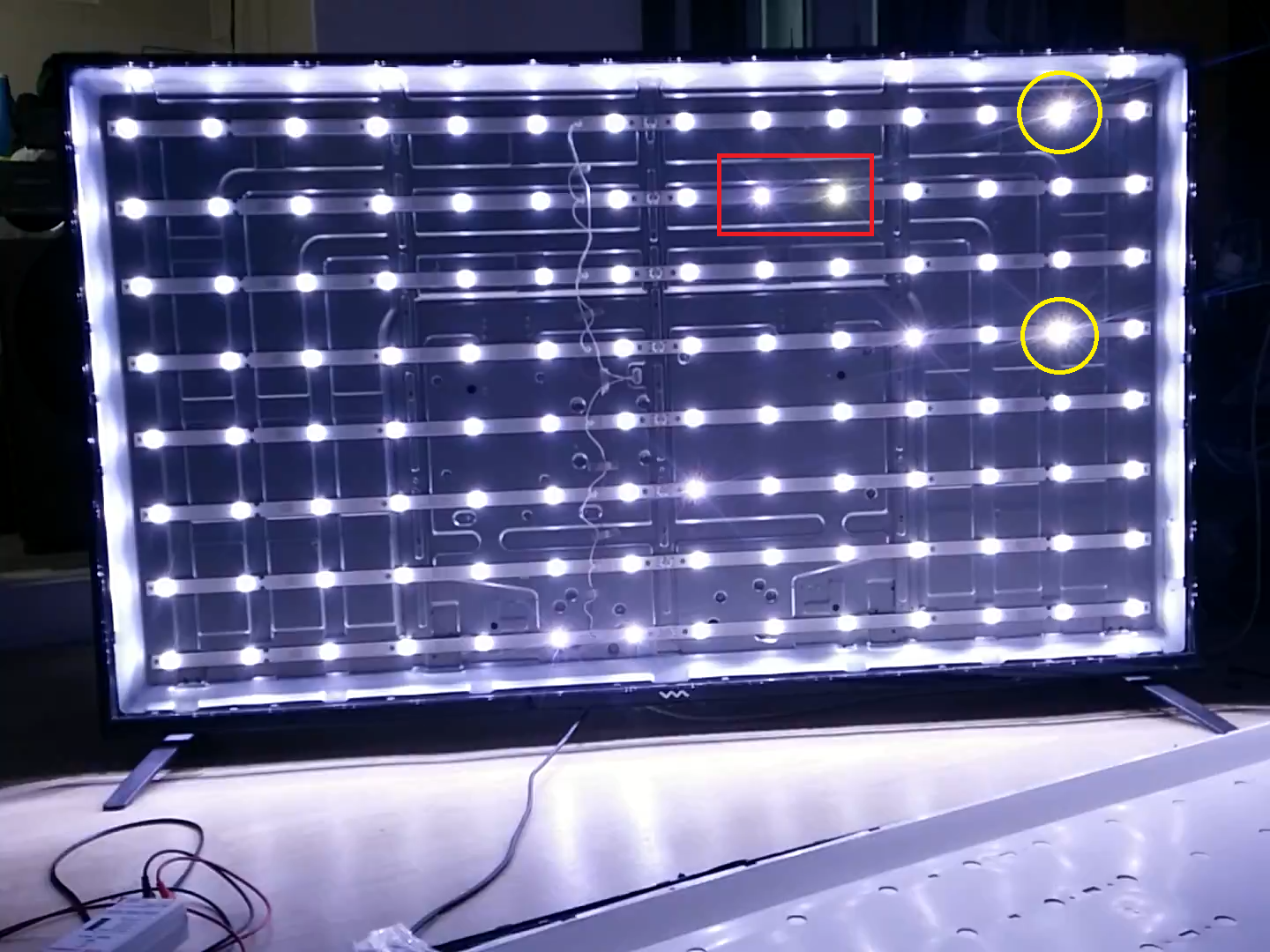

아래 사진은 1W LED를 1행 13열과 4행 13열(노랑색원 표시)에 장착하여 동작시킨 사진입니다

위 사진에서 확산렌즈가 장착되지 않아서 빛번짐이 보이는 빨간색 네모의 LED(왼쪽은 기존 LED, 오른쪽은 교체한 0.2W LED) 와 비교해 보면

1W LED 가 확실히 많이 밝다는 것을 알 수 있습니다



한편으로 1W LED 는 Cold white 로 주문했는데 색감이 기존 LED와 많이 비슷합니다



또한 1W LED 가 장착된 상태에서는 5분이내에 LED 전원회로에서 차단이 발생합니다

LED 전원회로의 전류 용량을 초과하여 차단이 걸리는 것 같습니다

결과적으로 기존 LED는 0.1~0.5W 사이에 있다는 것이 확실해 졌습니다



그럼에도 불구하고 정확히 잘 동작하는 LED 는 아직 없습니다

0.1, 0.2, 0.5W 의 LED를 장착했을때의 동작을 다시 생각해 봅니다



0.1W LED 를 장착시 1분정도이내에 고장이 발생했고

0.1W LED 를 병렬하여 2개 장착시 5분~10분 동작할 수 있었습니다



0.2W LED 는 10분정도 잘 동작하였습니다만

그 이상 작동하다보면 고장이 발생합니다



0.5W LED 를 장착시에는 5분 이내에 고장이 발생하였습니다



따라서 현재 실험해 볼 수 있는 방법은

가장 긴 작동시간을 보이는

0.2W를 두개 병렬로 붙여보는 방법입니다



아래 동영상은 0.2W White LED 두개를 병렬로 1행 13열과 4행 13열에 장착한 동영상입니다

Olleh TV 를 연결해 놓았음에도 불구하고

화면입력이 인식되지 않는지

화면입력이 없으면 꺼지는 9분정도 작동하고 꺼집니다

외부입력이 다른 입력으로 선택되어서 발생하는 현상으로 보이나
화면을 볼 수 없으니 외부입력을 맞게 선택할 수 없습니다



이 상태로 4~5번 작동해 보아도 잘 동작합니다

합치면 30분이상 작동시켜도 고장이 발생하지 않은 거네요



LED가 고장이 발생하지 않고

백라이트도 잘 작동하는 조합을 찾았으니

조립해서 사용해 보는 것이 좋겠습니다



우선은 LED를 교체하거나 테스트하기위해 분리해 놓았던

확산렌즈를 LED바에 붙여줍니다



확산렌즈 부착에는 투명에폭시 접착제인 B-7000 을 사용하였습니다

아래 링크에서 구입할 수 있습니다

구입링크 : https://s.click.aliexpress.com/e/_AWnEt7

2062.0₩ 59% OFF|B7000 접착제 15ml 110ml 스크린 전화 프레임 투명 접착제, 강력한 초강력 다목적 DIY LCD



몇 개월간 분해해 놓았다가 조립하는 상태라 먼지들을 청소하고

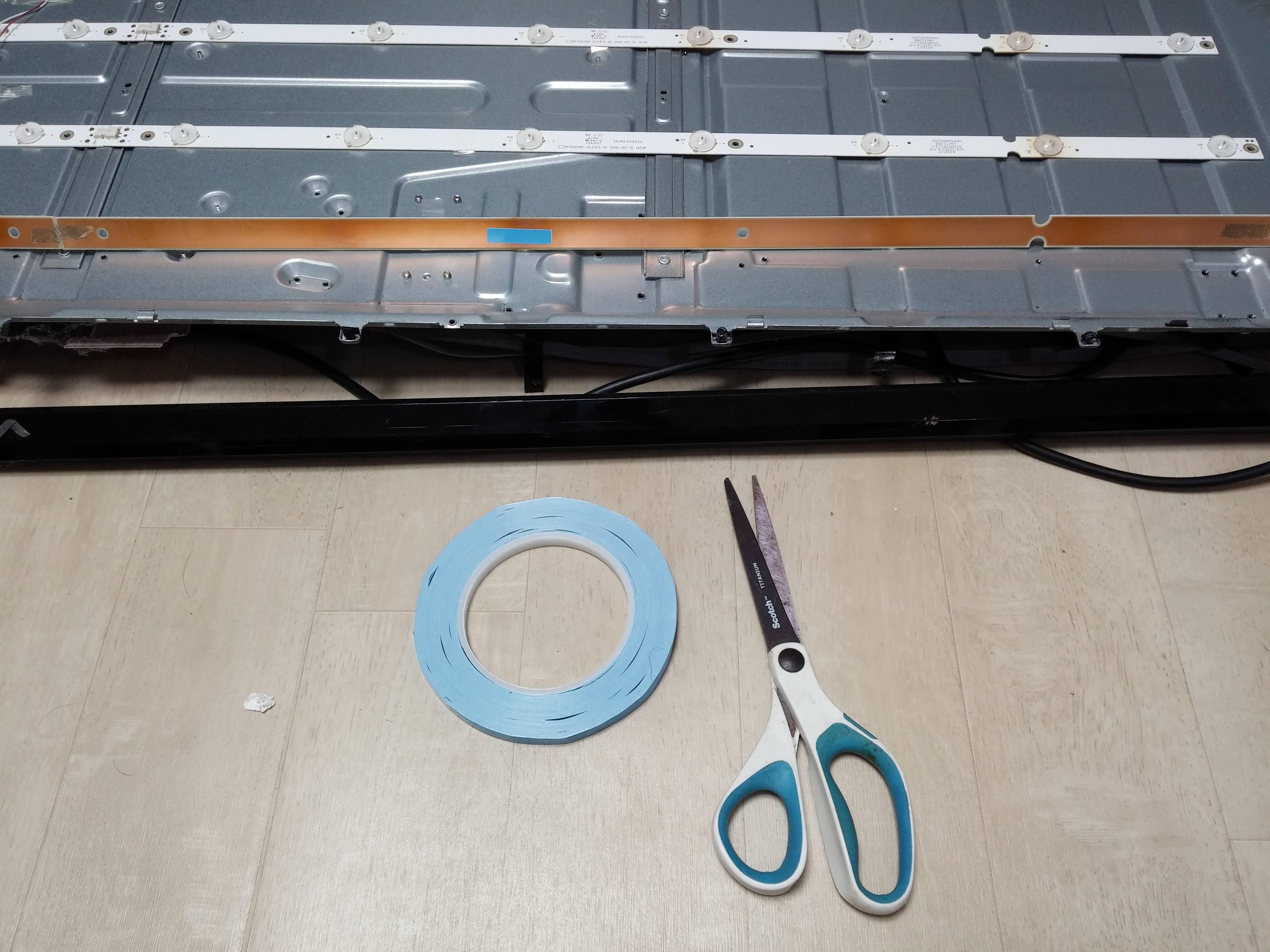

아래 사진과 같이 LED 바에 방열테이프도 보강합니다



0.2W LED 2개를 병렬로 납땜한 곳에서

가장 가까운 케이스 철판에 방열테이프를 추가로 붙였습니다



방열테이프는 알리프레스 아래의 링크에서 8mm 제품을 구입하였습니다

구입링크 : https://s.click.aliexpress.com/e/_Aa4Xht

744.0₩ 11% OFF|25m/롤 3mm 5mm 8mm 10mm 12mm 폭 전송 테이프 칩 PCB LED 스트립 방열판용 양면 열 전도성 접

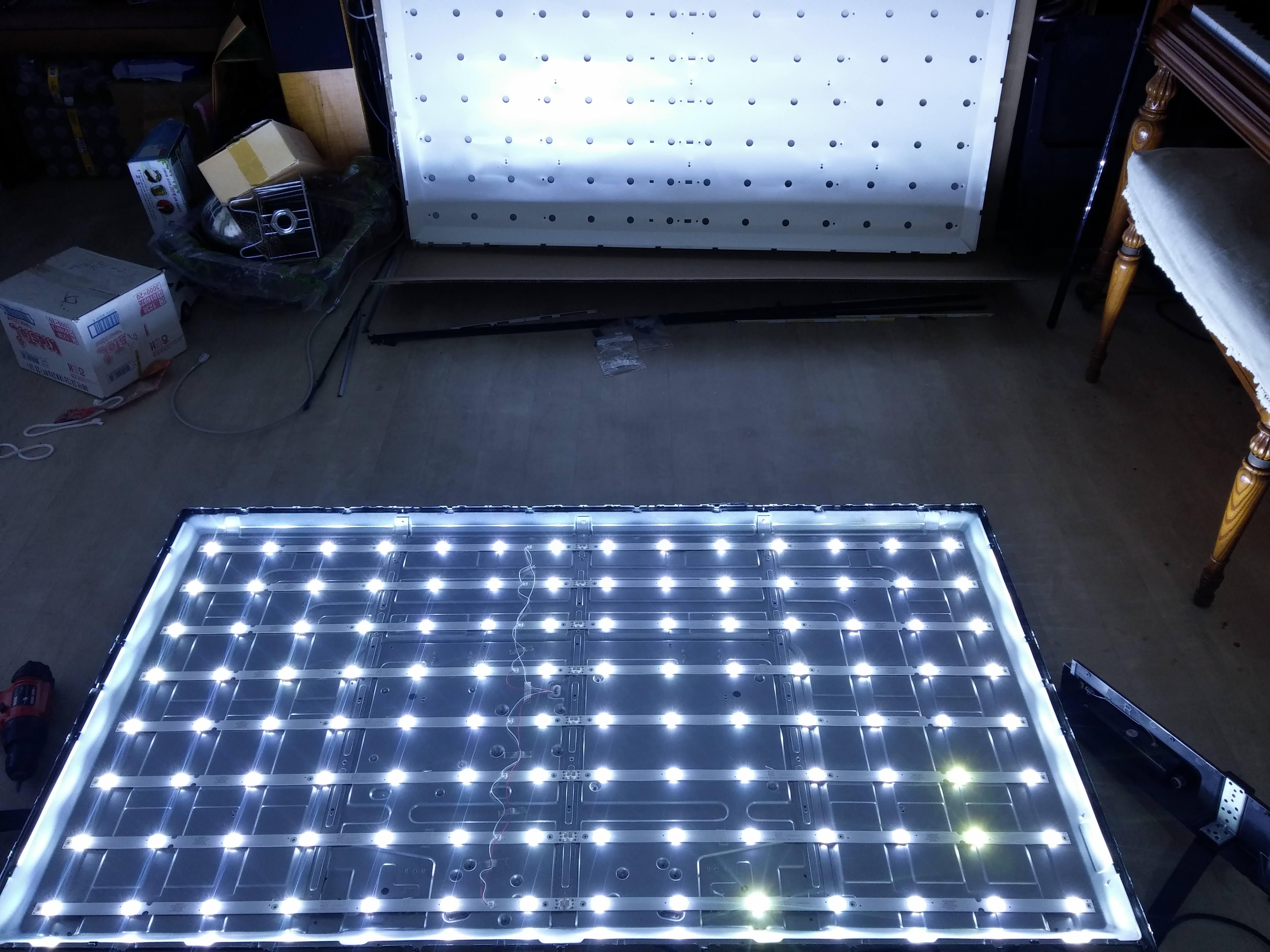

아래 사진과 같이 방열테이프 작업후에 잘 켜지는 상태인지 확인합니다

위 사진을 보시면

0.2W LED가 white 라 기존의 cold white LED 와 색감 차이가 좀 있습니다

색감차이가 화면 가운데쪽에 있으면 많이 거슬릴테니

교체한 LED가 최대한 가장자리쪽에 위치하도록 LED 바 위치를 바꾸었습니다



참고로 위 사진의 위쪽을 보면

반사시트가 세로로 세워져 있는 것을 보실 수 있습니다

65인치 TV용 포장 박스의 골판지에 TV 패널과 도광판, 확산판, 반사시트를

테이프로 잘 붙여서 세로로 세워놓은 것입니다

공간이 필요하여 따라하실 분은 테이프를 붙일때나 떼어낼 때

부품들의 손상이 없도록 천천히 조심하여 진행하시기 바랍니다



반사시트, 도광판, 확산판 등에서 발견되는 먼지를 최대한 청소하면서 조립하였습니다

결과는 아래 동영상으로 확인하세요

음성의 녹음 상태가 좋지 않아서 끊겨서 들리네요. 하지만 실제 TV의 소리는 잘 나옵니다

조금 사용해 보니

처음켜고 10분 이내에는 한번씩 꺼지기도 하지만 다시켜면 켜집니다

순간적으로 LED 전원보드에서 차단되는 증상이 발생하는듯 하지만

교체한 LED의 고장은 발생하지 않습니다

또한 계속 사용해보니 연속으로 켜놓아도 5시간째 잘 동작하고 있습니다



약 2년에 걸쳐서 하나씩 알아내면서

결과적으로는 겨우 LED 3개 교체한 것과 비슷하지만

65인치 UHDTV를 버리지 않고 사용할 수 있게 되었다는 점에서 만족스럽습니다



집의 마루바닥에 TV 부품이 널려 있어서

공간을 장기간에 걸쳐 차지하고 있었음에도

패널을 밟는 실수가 한번도 없이 조심해 준 가족에게 감사드립니다



또 고장나는 LED가 발생한다면

추가로 수리할 때는 0.2W cold white LED를 미리 주문해 두었다가 교체해보고

결과를 공유해 드리겠습니다
