LG 미니청소기 충전지 제작/수리기

미니스팟용접기를 사용하여

충전배터리를 제작하여

단종된 전동 드릴과 미니 전동드라이버를 수리하였습니다

관련 내용은 아래 글을 참고하세요

https://robocomman.tistory.com/458

충전배터리 제작용 미니스팟용접기 수리기

https://robocomman.tistory.com/459

전동공구 Black&decker CD1202K-KR 배터리 제작기(DIY)

https://robocomman.tistory.com/461

전동공구 Blank&Decker CP300X-KR 배터리 교체 DIY



오늘은 단종된 LG 미니청소기 V-H840C 의

충전배터리를 제작하여 수리한 내용을 공유해 드립니다

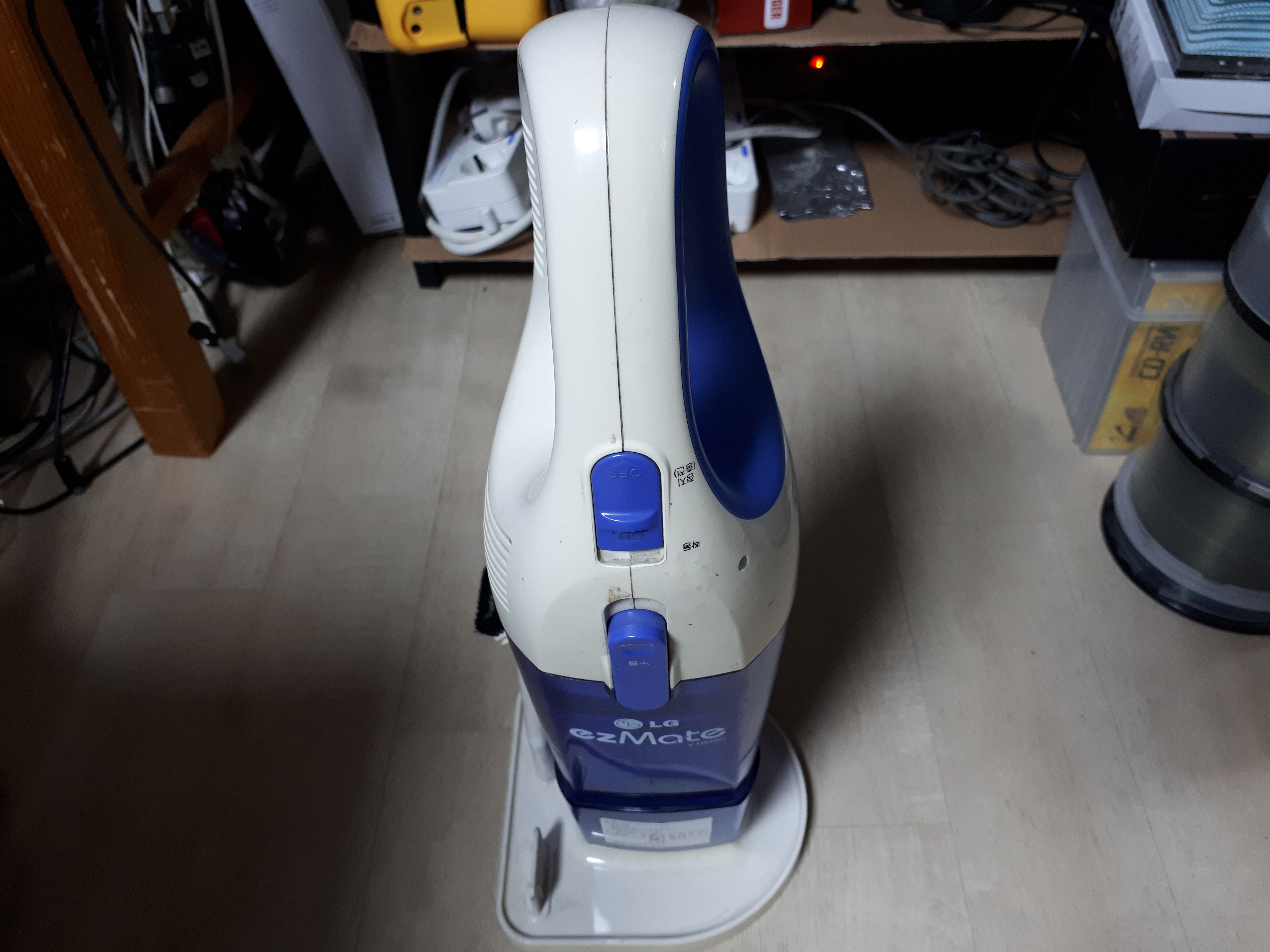

오늘의 환자입니다

손잡이 부분의 파랑색 플라스틱에서 나사를 1개 풀고

살살 당기면 분해되어 충전배터리가 보입니다

커넥터는 흰색 튀어나온 부분을 눌러야 빠지는 형태입니다

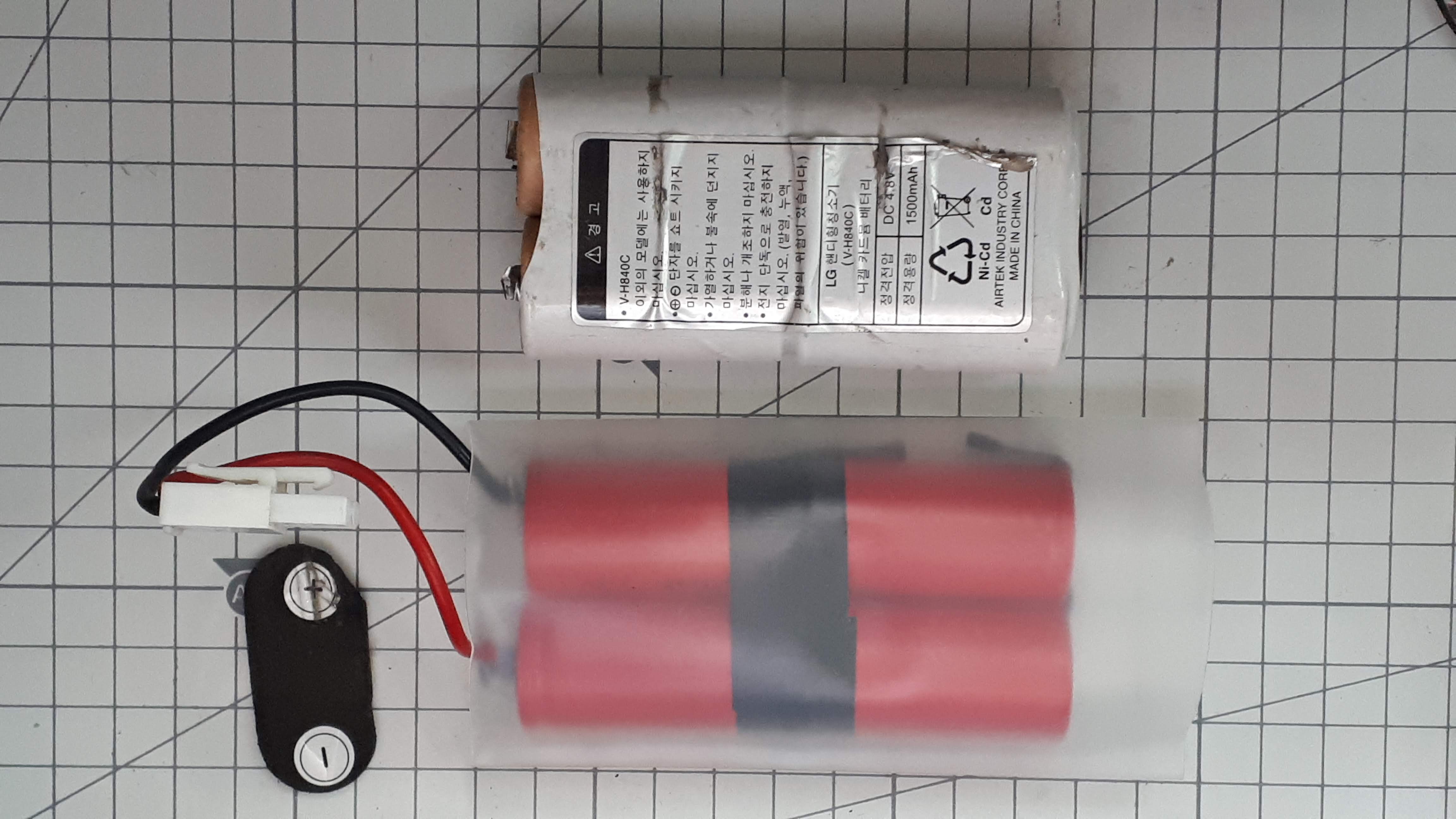

배터리셀은 아래와 같이 3년전에 동일한 종류의 Sub C(4.25x2.2cm) Ni-CD 배터리를 구입했었습니다



미니스팟용접기와 구입해 둔 배터리셀을 이용하여

충전배터리를 새로 제작하였습니다



청소기가 잘 동작하는지 우선 확인하기 위해

스팟용접이 떨어지지 않도록 테이프로 살짝 고정해 줍니다

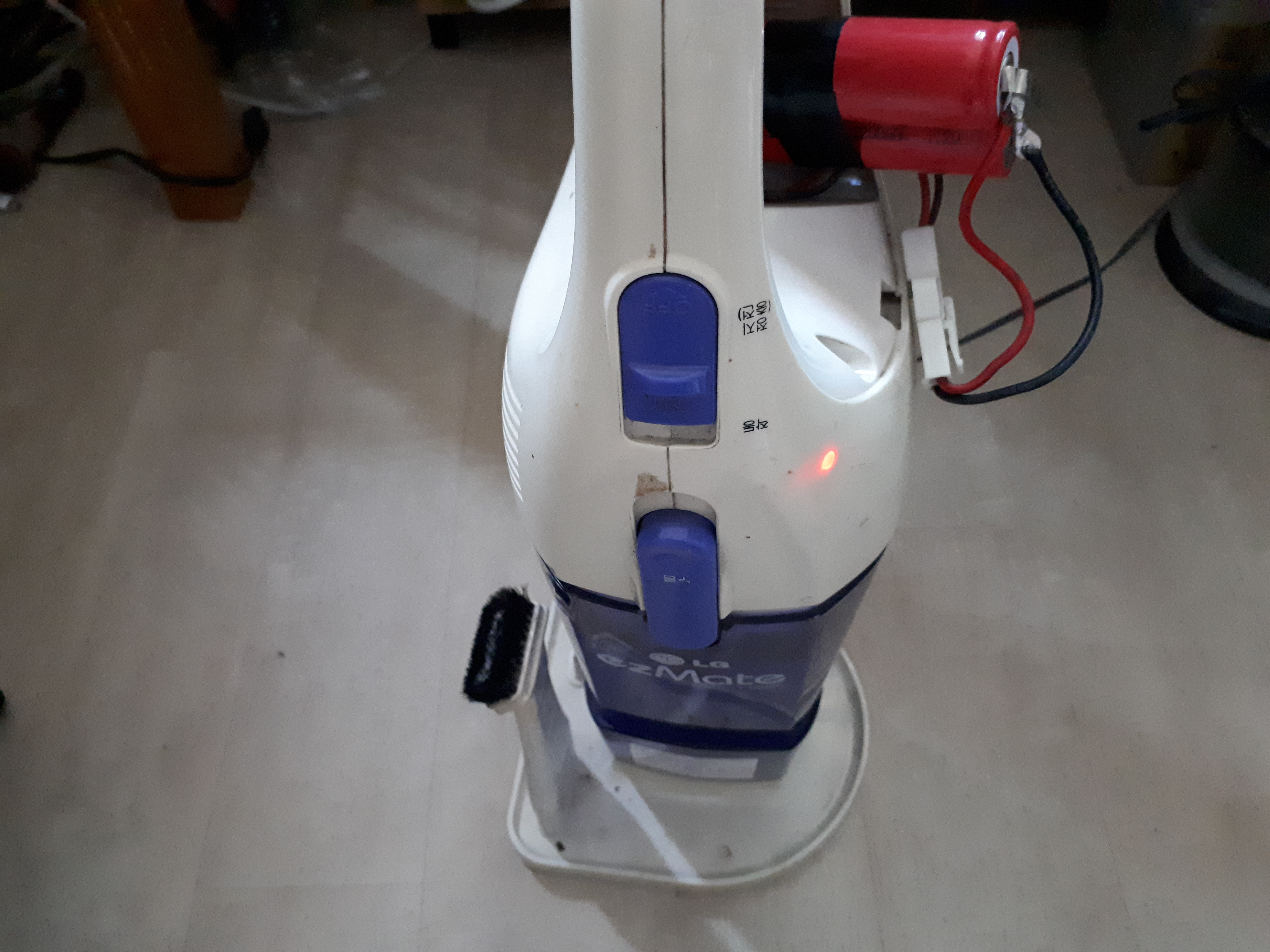

임시로 청소기에 결합하여 충전과 동작을 살펴봅니다

충전도 잘되는 듯 하고

청소기가 약하게 돌아갑니다

배터리가 오래되어서 자연방전으로 인해 충전이 필요한 것 같습니다

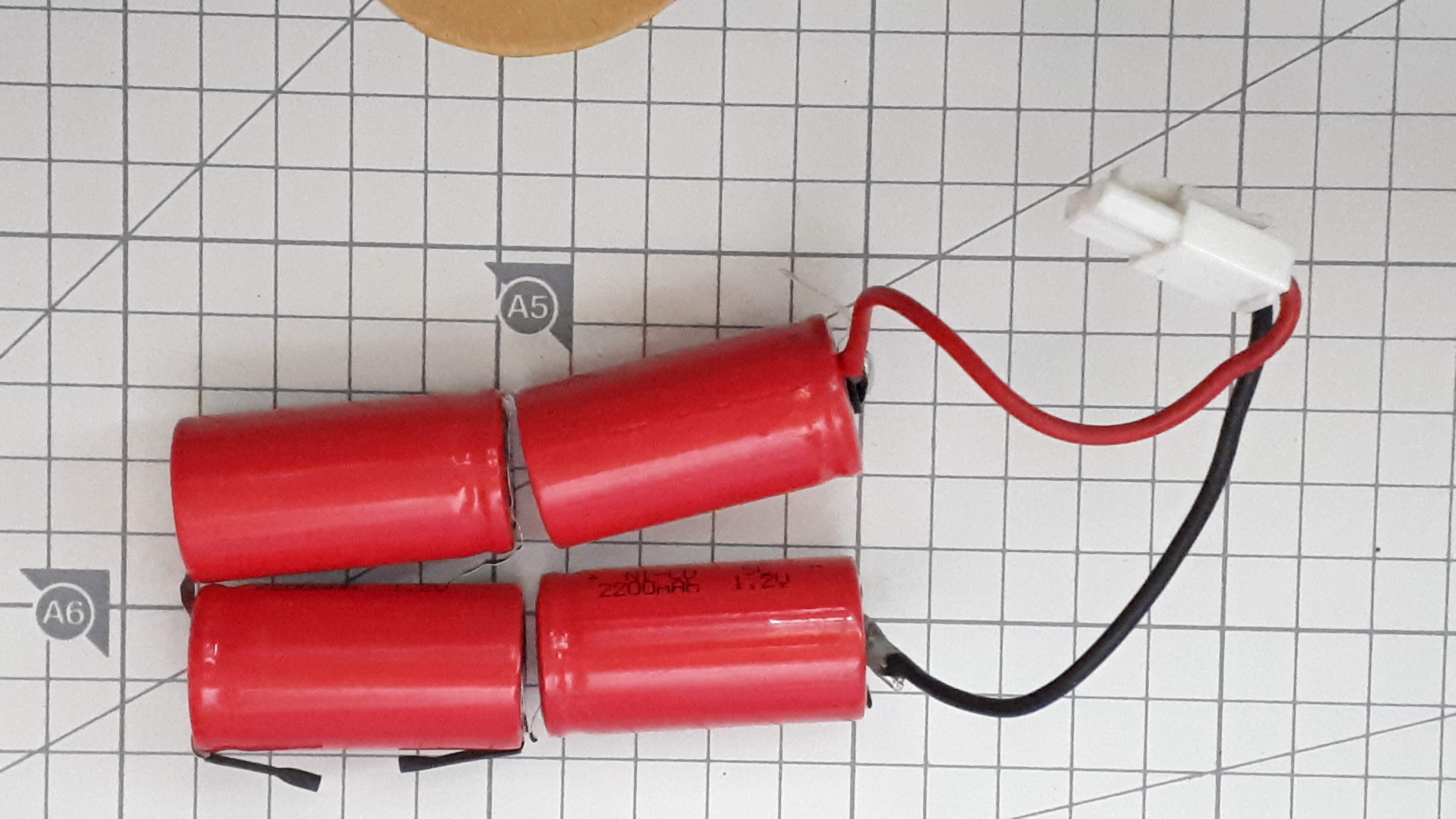

원래 배터리와 새로 만든 배터리의 비교 사진입니다

커넥터는 원래 배터리에서 떼어서 스팟용접을 하였고

스팟용접부위 보호를 위해 수축튜브를 사용합니다

수축튜브는 아래의 링크에서 40mm 크기를 구입하였습니다

https://s.click.aliexpress.com/e/_A8e95u

1248.0₩ 5% OFF|1meter/lot 22MM 25MM 30MM 35MM 40MM 50MM 60MM Transparent Clear Heat Shrink Tube Shrinkable Tubing Cable Sleeve

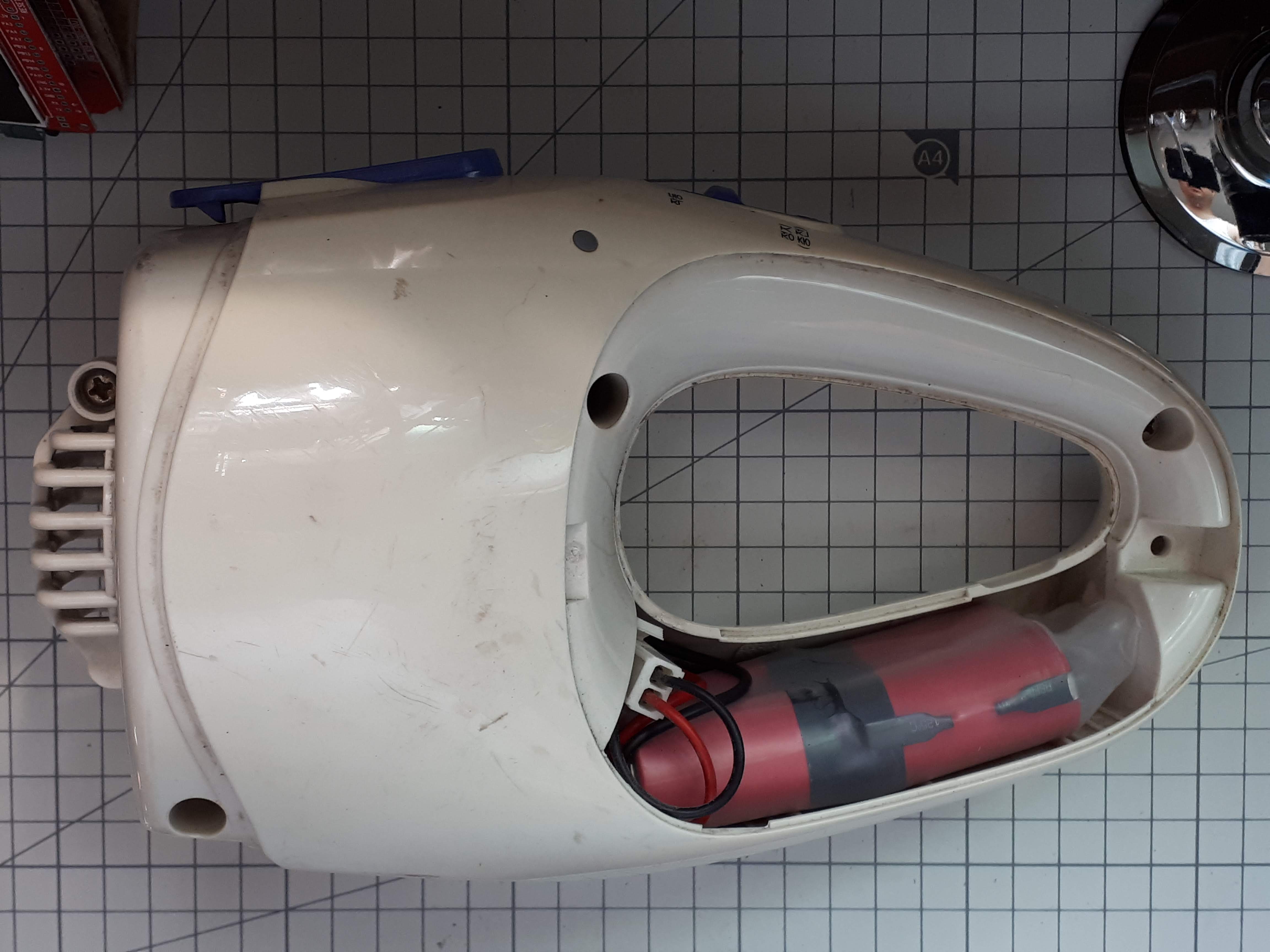

제작한 배터리를 청소기 내부에 장착할 자리를 잡습니다

완전히 조립하고

충분한 충전을 위해 8시간 정도 충전 후 사용해 보았습니다

여전히 청소기가 약하게 돌아갑니다

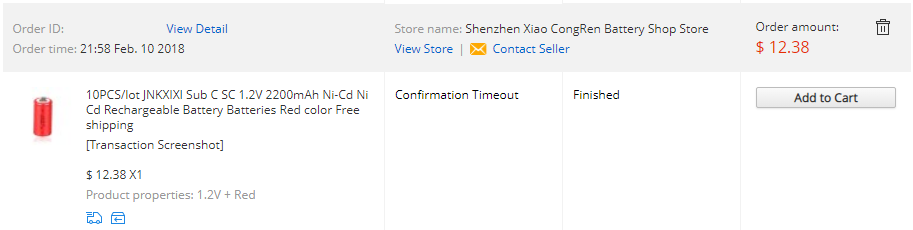

알리익스프레스의 구입 페이지를 방문하여 배터리를 살펴보니

용도에 청소기나 공구가 적혀있지 않습니다



모터는 상대적으로 많은 전류를 필요로 합니다

따라서 방전률이 어느정도 되는 배터리가 필요하나

이 배터리는 방전률이 매우 낮은 배터리인 듯 합니다

또한 Ni-CD 배터리라 메모리 효과가 있음을 생각하면

살짝 청소하고 또 충전하여 사용하게 되는 청소기에는 적합하지 않습니다



찾아보니 Ni-CD 배터리 충전회로로 Ni-MH 배터리도 사용이 가능하다고 합니다

Ni-MH 배터리는 Ni-CD에 비해서는 조금 비싸지만

메모리 효과가 없어서 수시로 충전할 수 있고

용량도 더 큽니다

또한 최근에 휴대폰 등에서 많이 사용되지만 폭발 위험이 있는 Li-Ion 배터리와 달리

Ni-CD와 Ni-MH 배터리는 안전하다고 합니다



제대로 고치려면 어차피 새로 배터리를 주문해야 하니

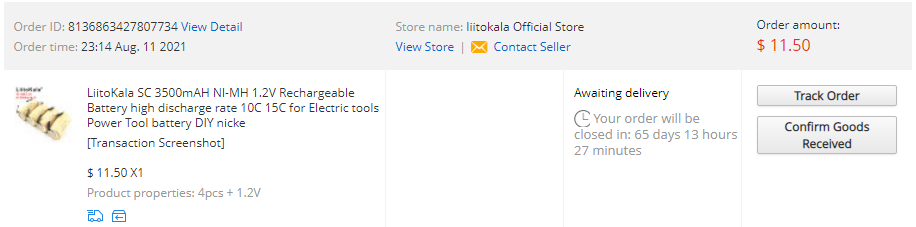

아래의 Ni-MH 배터리를 주문하였습니다

구입링크는 아래에 있습니다

https://s.click.aliexpress.com/e/_AOYWzU



충전기로 유명한 LiitoKala 의 제품이니 믿을만하고 용량도 3500mAh 입니다

설명에 보면 아래와 같은 높은 방전률의 배터리이고

다양한 용도에 쓸 수 있다고 되어있습니다

원래의 배터리는 Ni-CD 1500mAh 였고

수리실패한 방전률이 부족한 배터리는 Ni-CD 2200mAh 였음을 생각해 보면

조금 비싸긴 하지만 청소기를 편하게 충전하고 오래쓰기에는 좋을 듯 합니다

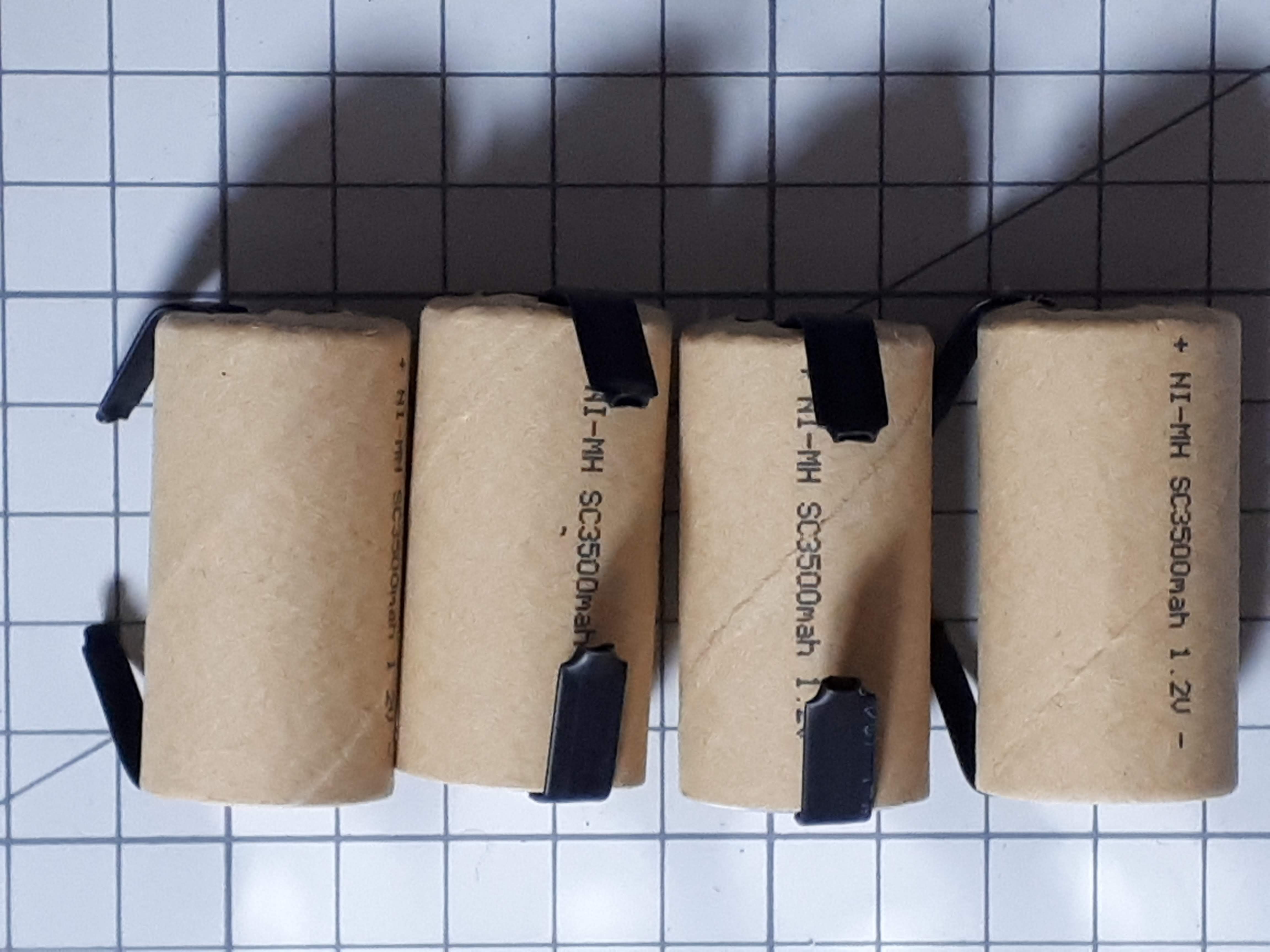

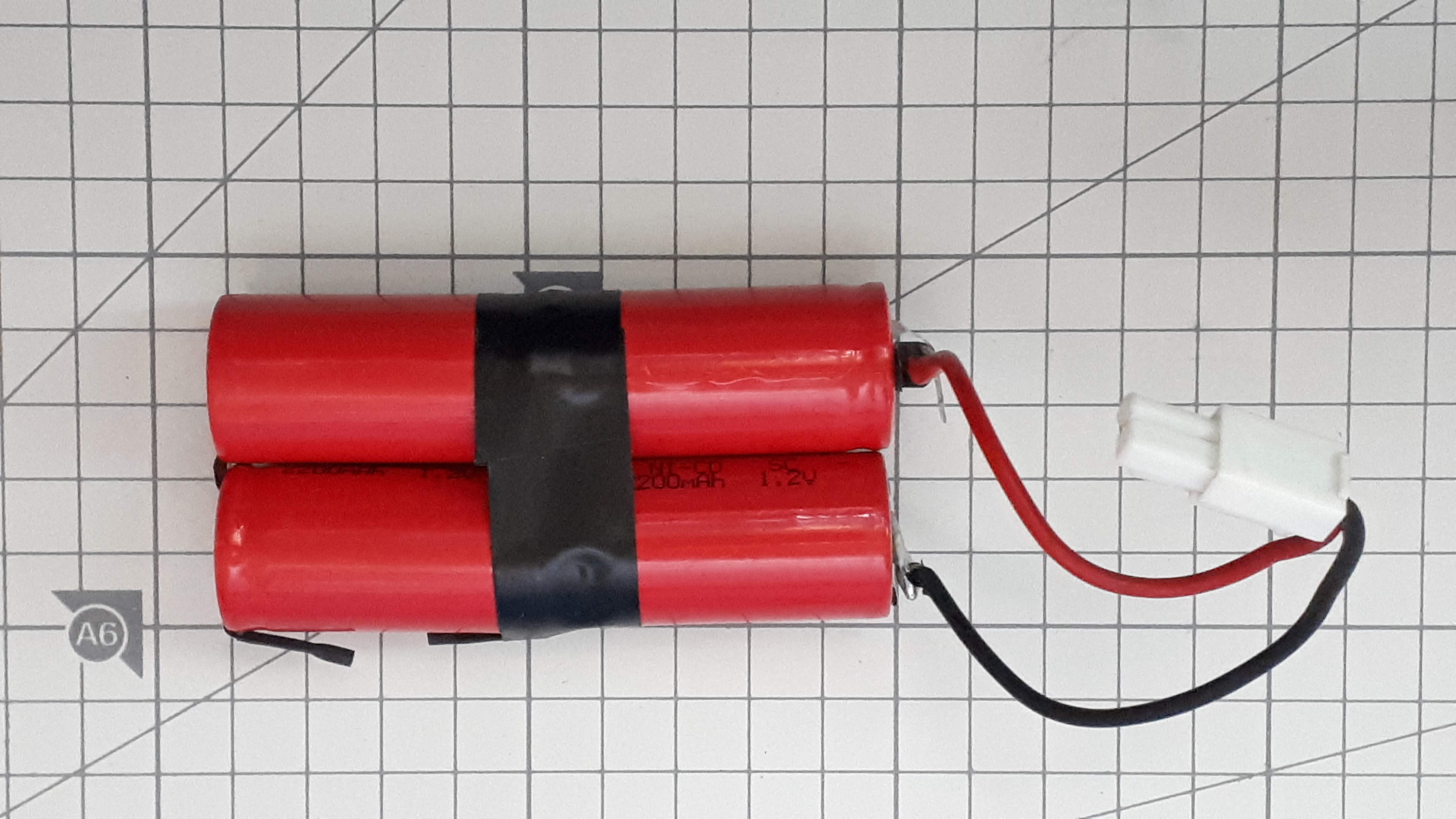

아래는 배송받은 LiitoKala Ni-MH 3500mAh 배터리셀 입니다



미니스팟용접기를 사용하여

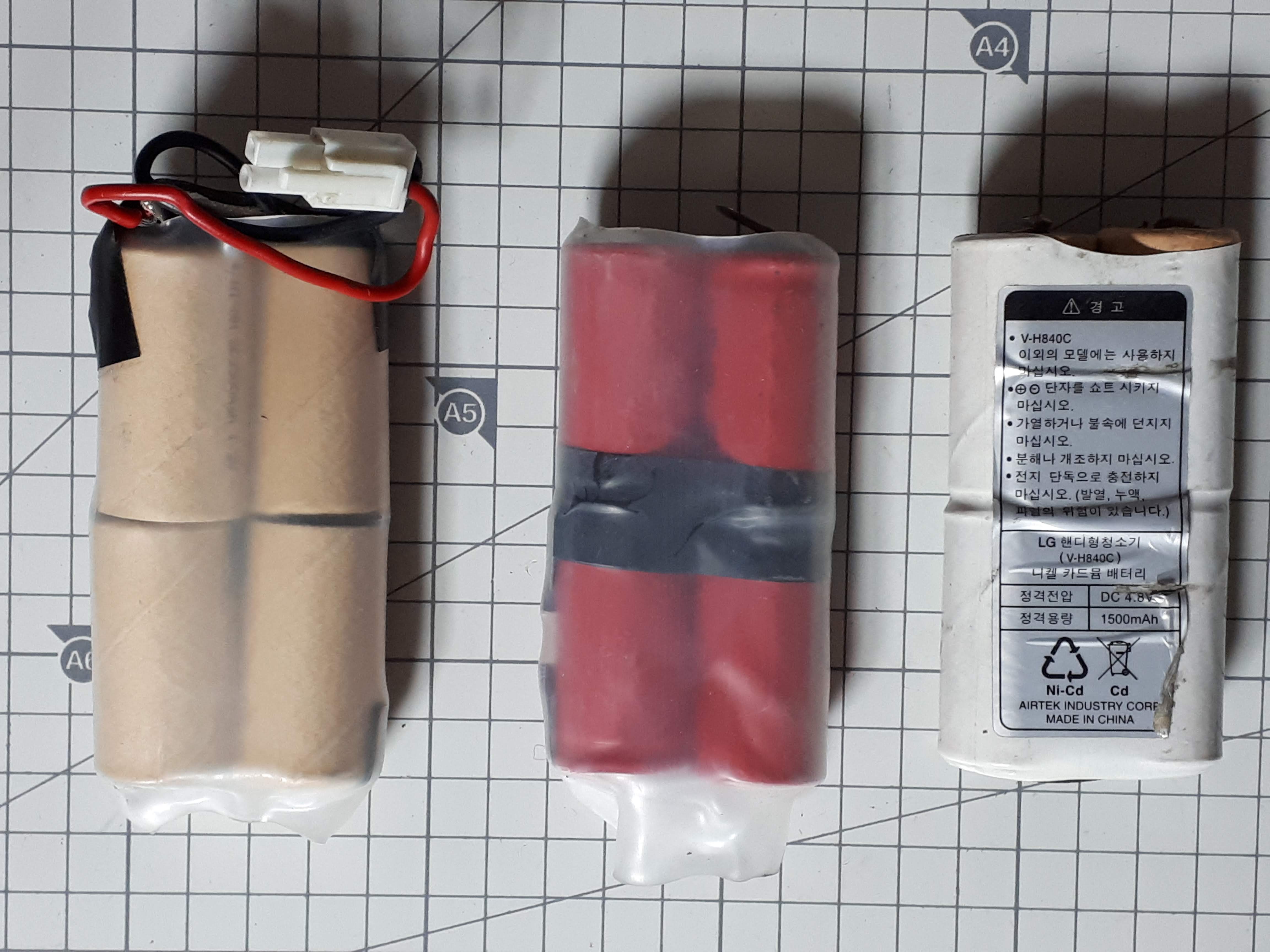

아래 사진의 왼쪽과 같이 배터리팩을 제작하였습니다

가운데는 낮은 방전률의 배터리팩이고 오른쪽은 수명이 다된 기존 배터리입니다



조립하고 충전시켜보니 잘 충전됩니다



작동은 아래 동영상을 보세요

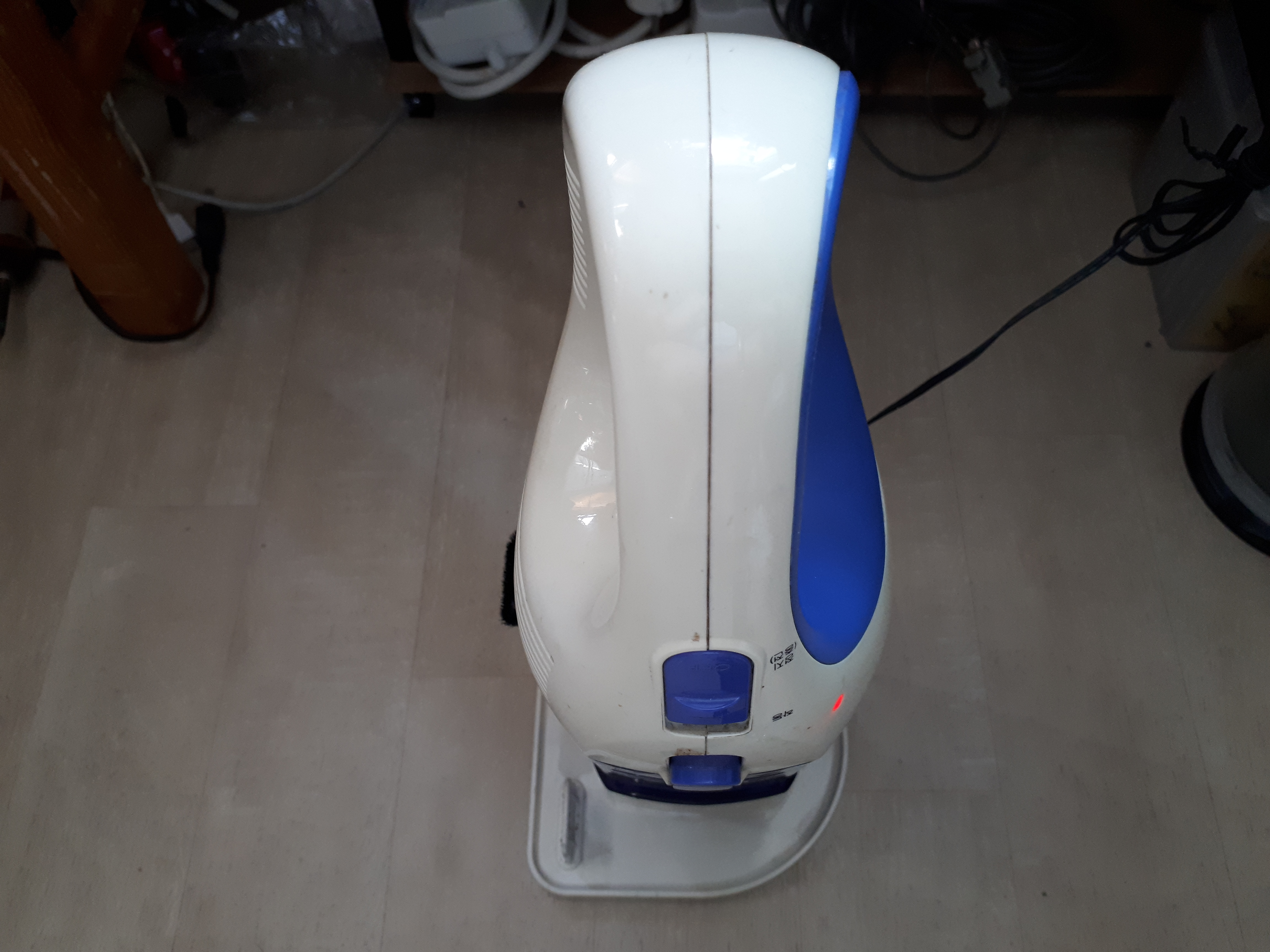

2011년에 제작된 미니청소기가

우렁차게 잘 작동합니다



오늘은 LG 미니청소기 V-H840C 의

충전배터리를 제작하여 수리한 내용을 공유해 드렸습니다
