충전배터리 제작용 미니스팟용접기 수리기

아래 2개의 글에서 충전배터리팩 제작을 위한 준비를 진행하였습니다

https://robocomman.tistory.com/408

충전배터리 DIY 준비하기

https://robocomman.tistory.com/413

충전 배터리팩 제작을 위한 니켈 스팟용접기 자작(DIY)



스팟용접기는 고전류를 순간적으로 이용하므로

사용방법을 잘 숙지하고 사용해야 합니다

미니 스팟용접기 사용이 미숙하여

고장이 발생하고 수리한 내역과

고장을 방지하는 사용방법을 공유해 드립니다



미니 스팟용접기를 이용한 첫 충전배터리 제작 시도는

LG 미니청소기 ezMate V-H840C 모델의 충전배터리입니다

충전배터리의 형태는 DC 4.8V에 1500mAh 용량의 Ni-Cd 배터리입니다



배터리 셀이 4개라 스팟용접할 포인트가

배터리 사이에 1개씩 총 3개에

전원 단자 2개해서 총 5개 포인트입니다



알리에서 종류가 Ni-Cd이며 크기가 맞는 배터리를 구입한 후

3번째 포인트까지 성공적으로 스팟용접을 하고

4번째 포인트 작업하는데 스위치를 누르니 LED가 계속 켜져 있으면서

니켈이 벌겋게 달아오릅니다

깜짝 놀라서 스폿용접기를 떼고 스팟용접용 배터리를 분리했습니다

​

미니스팟을 구입했던 카페에 문의하여 FET IRF1404가 고장임을 찾았습니다



상세한 내역은 아래 글을 참고하세요

https://cafe.naver.com/diypower/33562

미니스폿 LED 켜져있는 고장 문의 - 자답 포함



FET IRF1404가 고장이므로

IC114 에서 정품 IRF1404를 주문합니다

알리에서 판매하는 비품 IRF1404는 전류용량이 부족하다고 합니다



미니스팟에서 제어 PCB와 FET 보드를 분리하는 과정은 간단하니 생략합니다

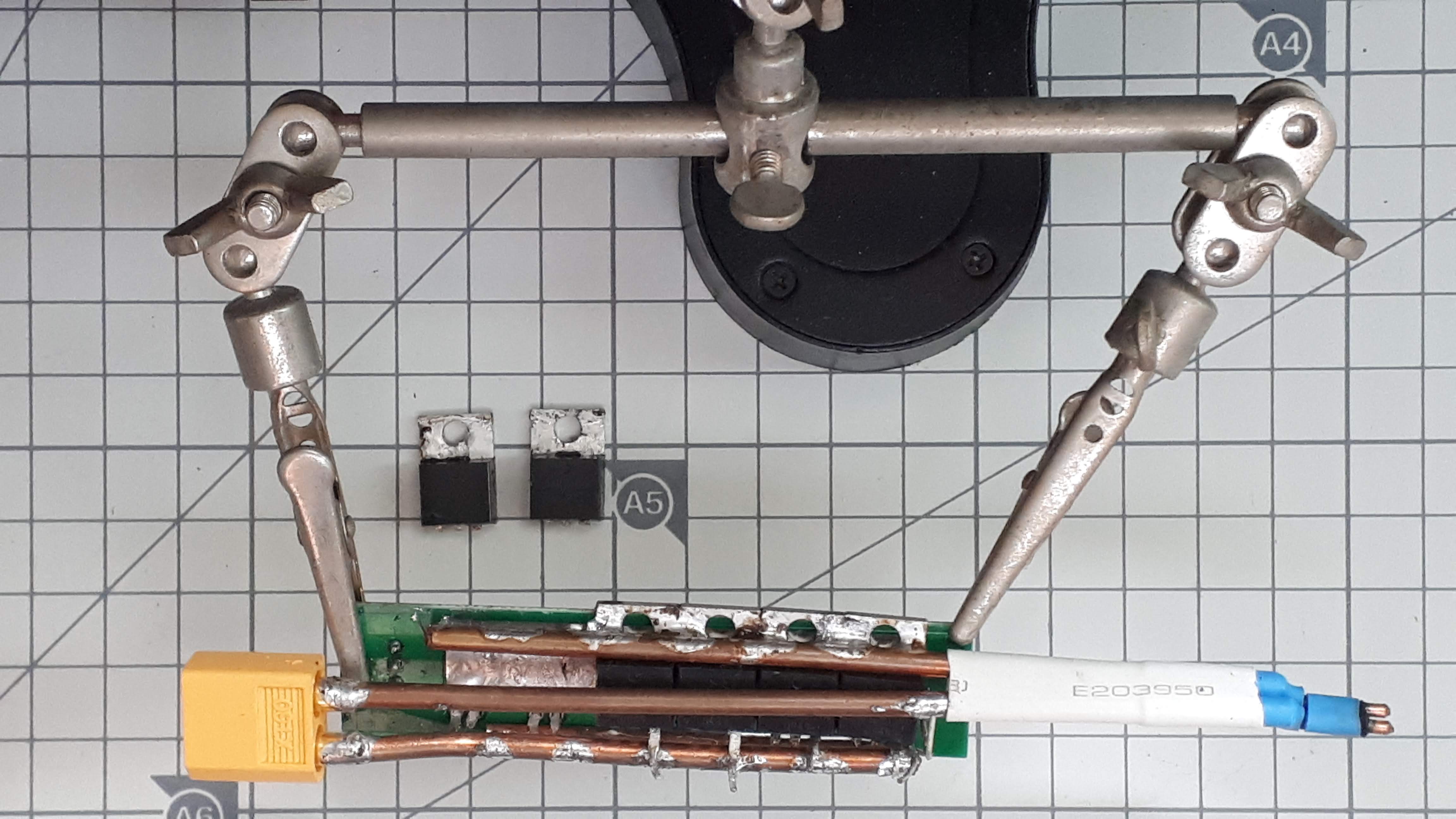

고장난 IRF1404 는 아래의 사진에서 왼쪽 2개 오른쪽 2개입니다

PCB조차 손으로 잡을 수 없을 정도의 고온으로 가열이 필요한데

납땜용 거치대가 많은 도움이 되었습니다

https://s.click.aliexpress.com/e/_Adae8P

4258.0₩ 30% OFF|Welding Magnifying Glass with LED Light 3.5X 12X lens Auxiliary Clip Loupe Desktop Magnifier Third Hand Solder

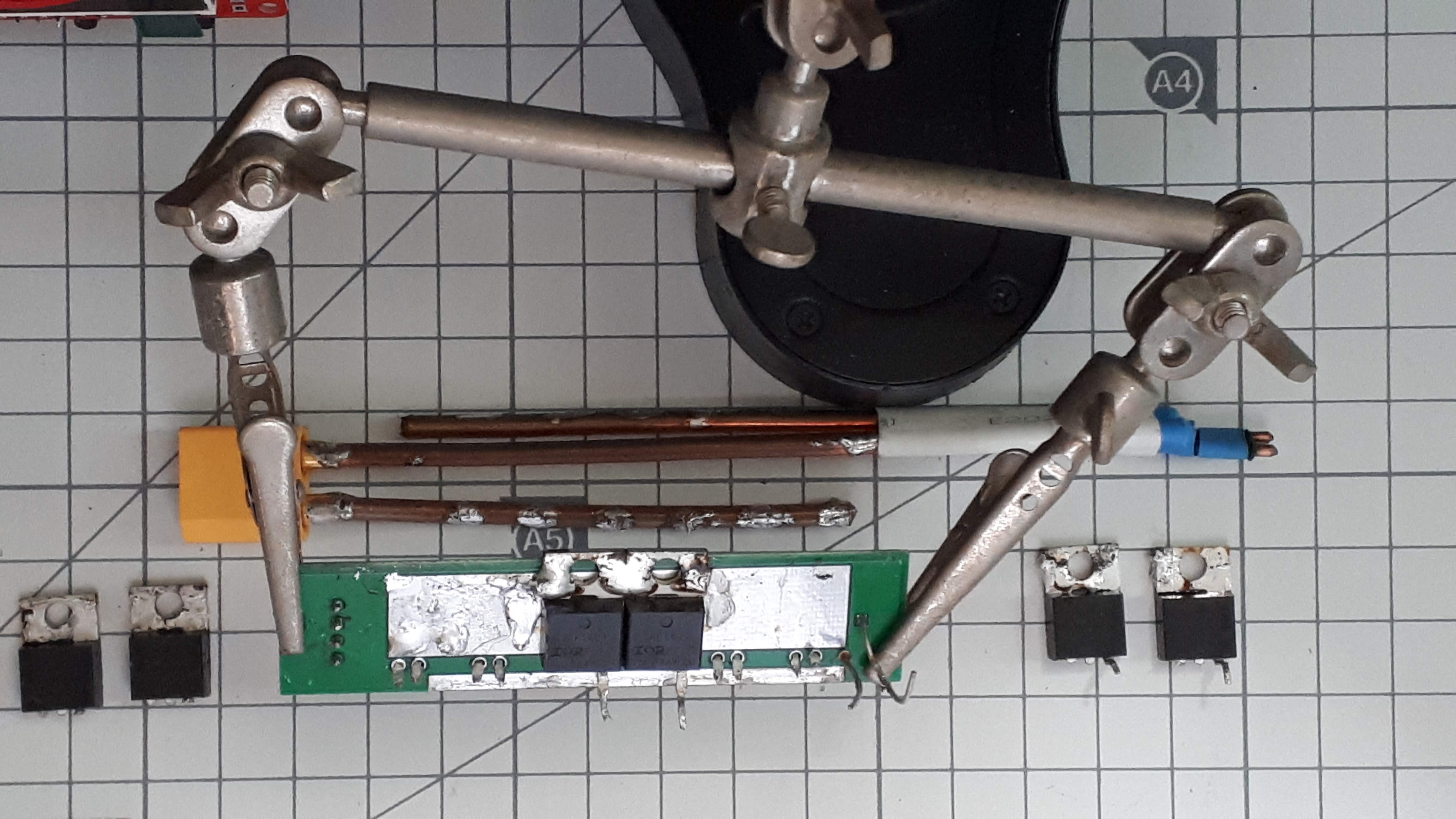

왼쪽의 IRF1404 2개는 가스인두로 열을 잘 가하면서 분리하였으나

다시 납땜할 것을 생각하면 구리봉을 분리하지 않고 진행하는 것은 무리입니다

가스인두로 충분히 열을 가열하여 납을 녹여서 구리봉을 분리하고

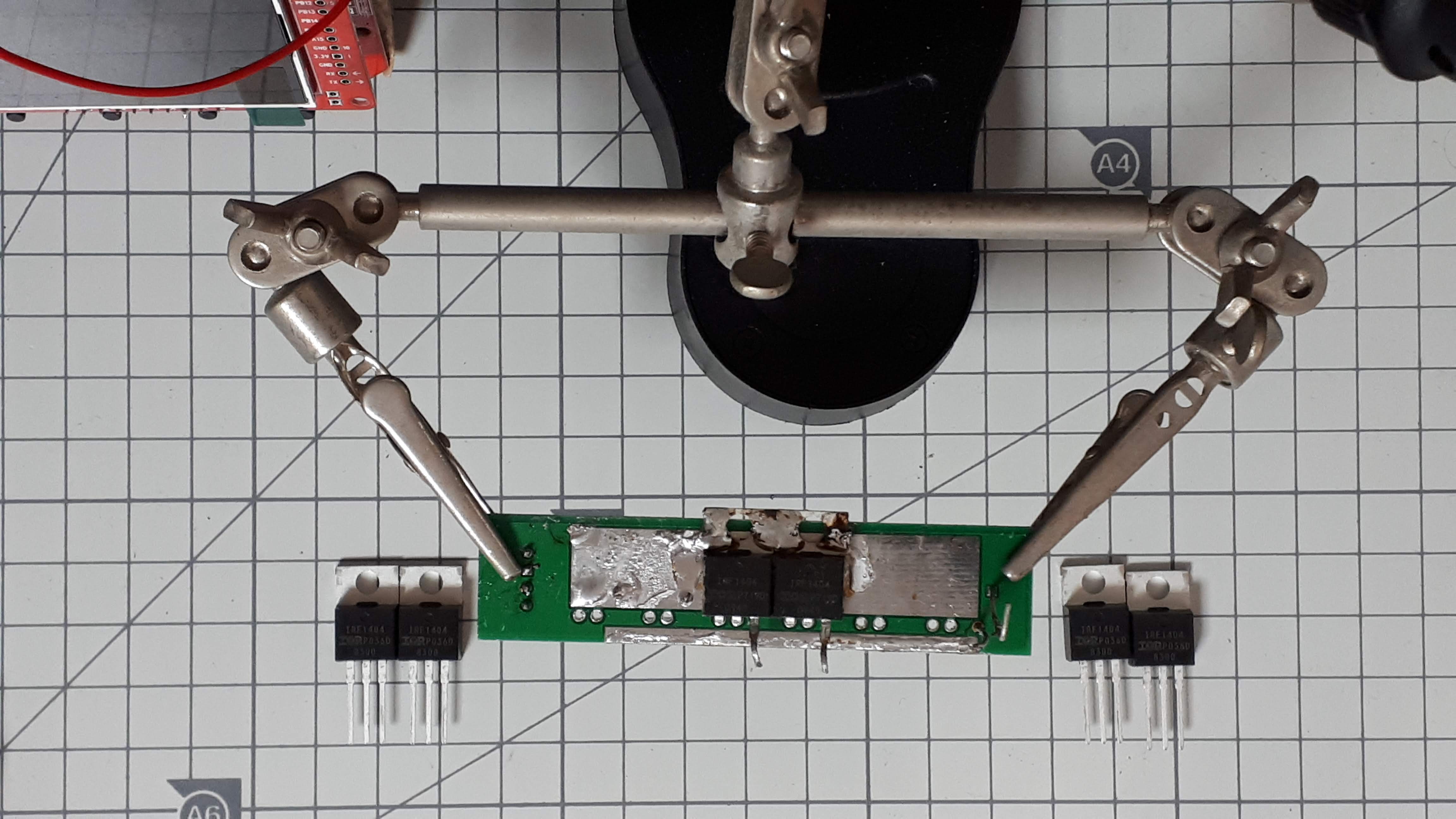

오른쪽의 고장난 IRF1404 2개도 분리하였습니다



분리 편의를 위해 잘랐던 IRF1404 들의 다리들을 PCB 에서 제거하고

IC114 에서 구입한 정품 IRF1404 를 납땜할 차례입니다

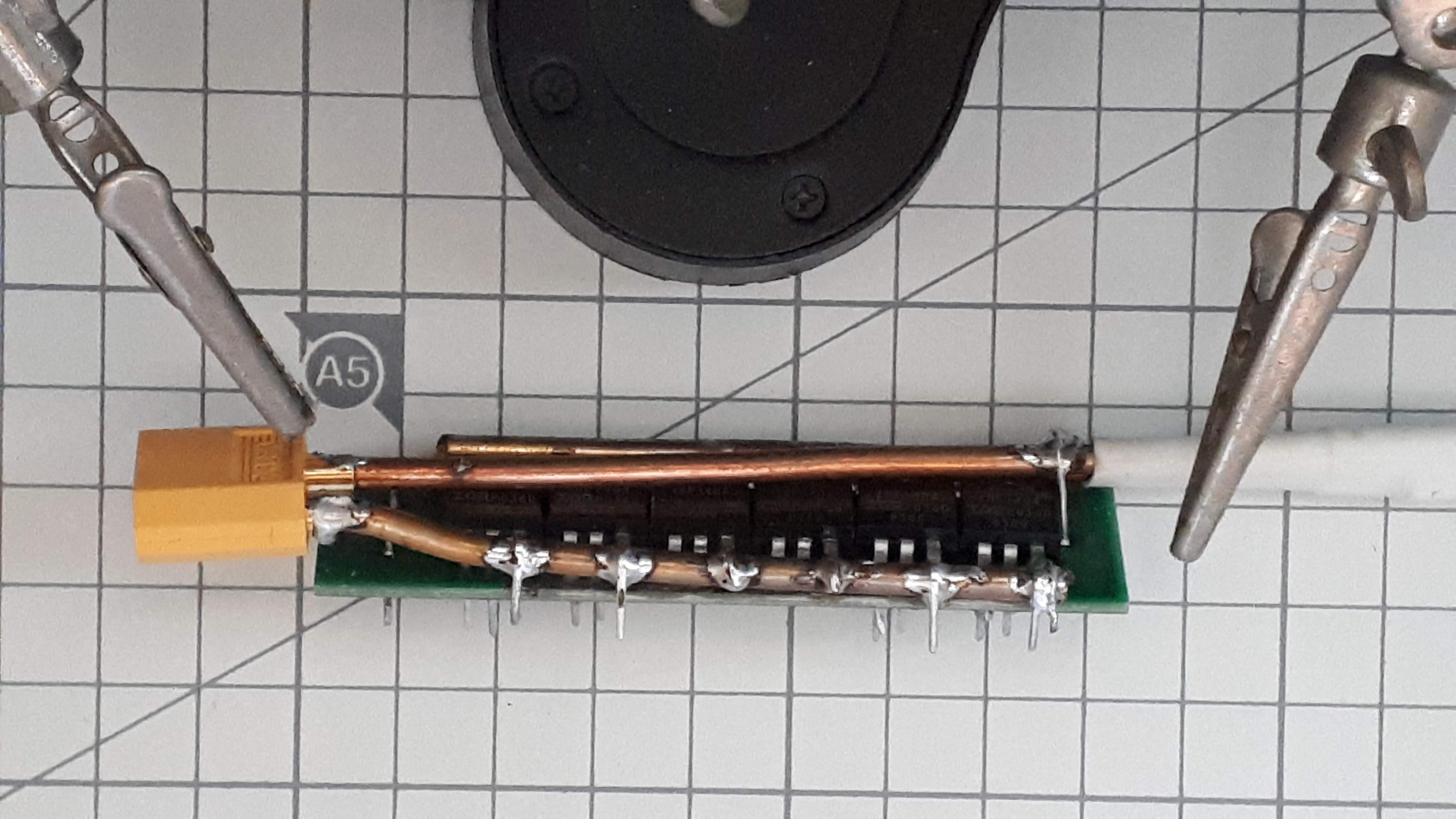

IRF1404를 납땜 후 구리봉을 납땜합니다

구리봉에 열을 가열하여 자연스럽게 달라붙도록 해야합니다

그런 형태가 아니면 냉땜이 된 것입니다

가스인두 혹은 와트수가 높은 인두 또는 온도조절 인두가 필수입니다

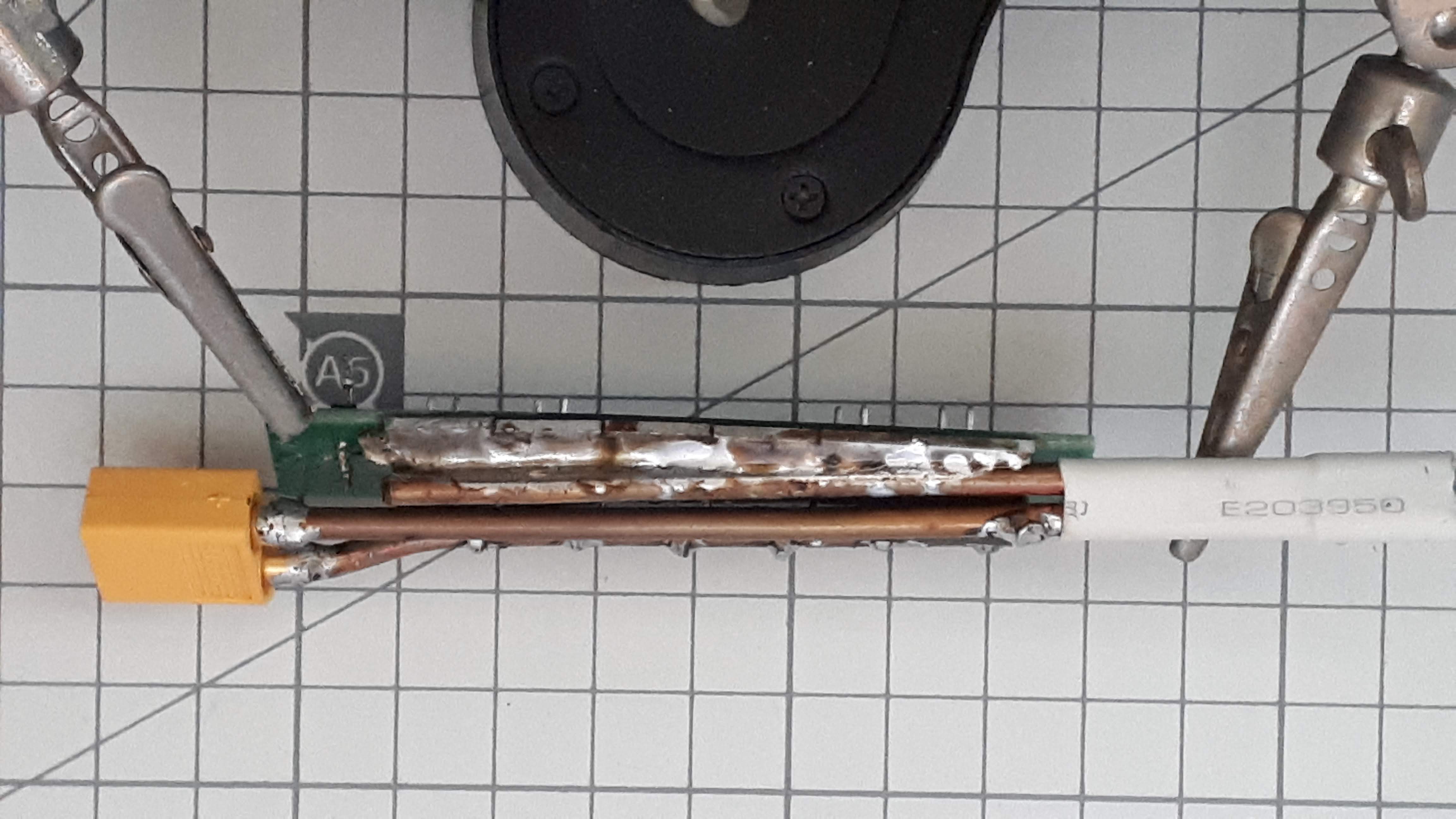

IRF1404 의 Source 단자도 구리봉에 냉땜이 발생하지 않아서

스팟용접시에 순간 전류량이 충분히 흐를 수 있도록

납이 자연스럽게 녹아서 구리봉에 달라 붙은 모습이 되어야 합니다

FET 보드의 IRF1404는 수리가 되었으므로

용접봉을 다듬을 차례입니다

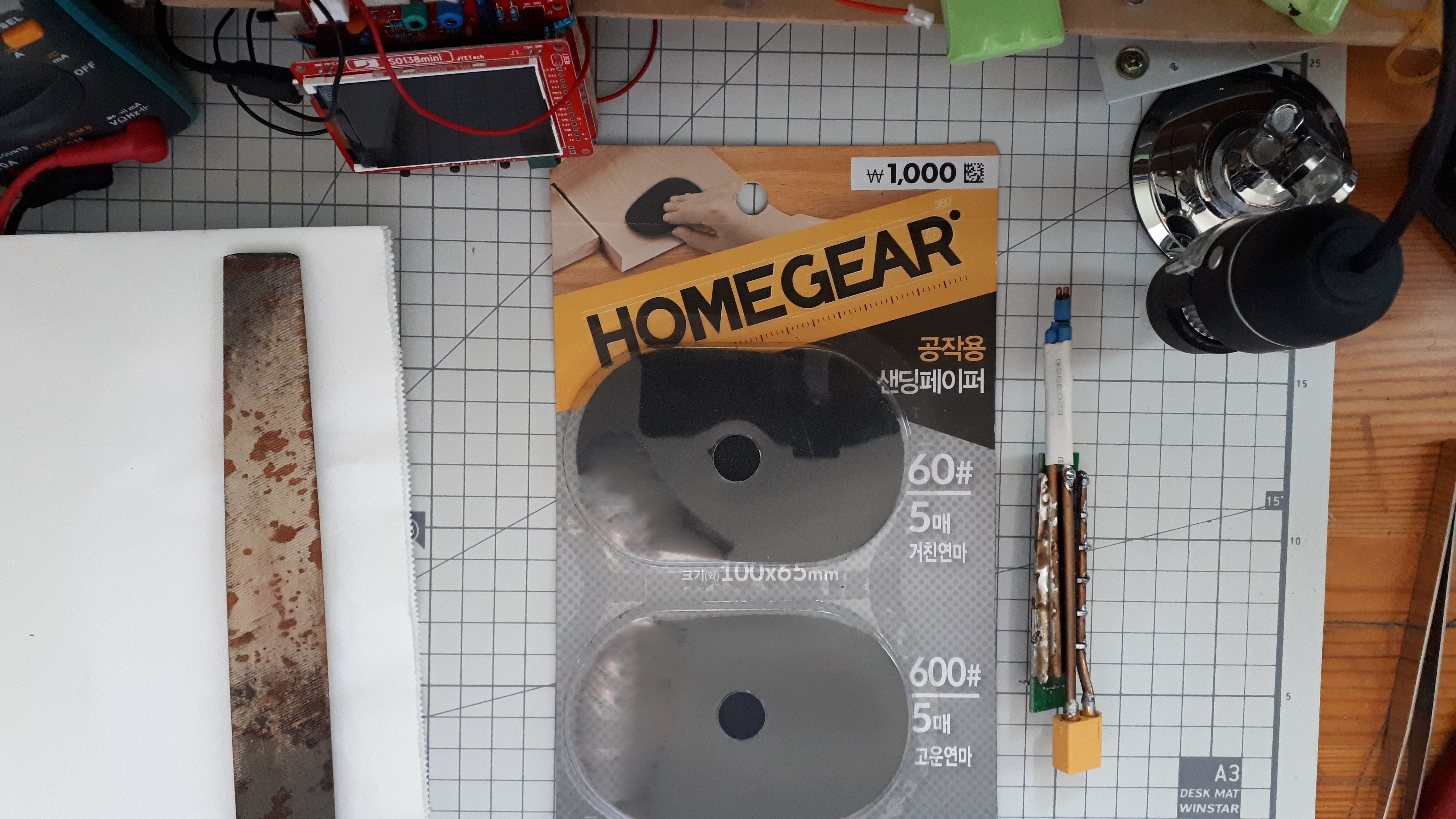

용접봉을 다듬기 위한 준비물은 줄과 다이소 사포 입니다

미니스팟 카페에서는 미니스팟용 사포로 1000방을 쓰라고 하던데

저는 쉽게 구할 수 있는 다이소 600방을 사용해 봅니다

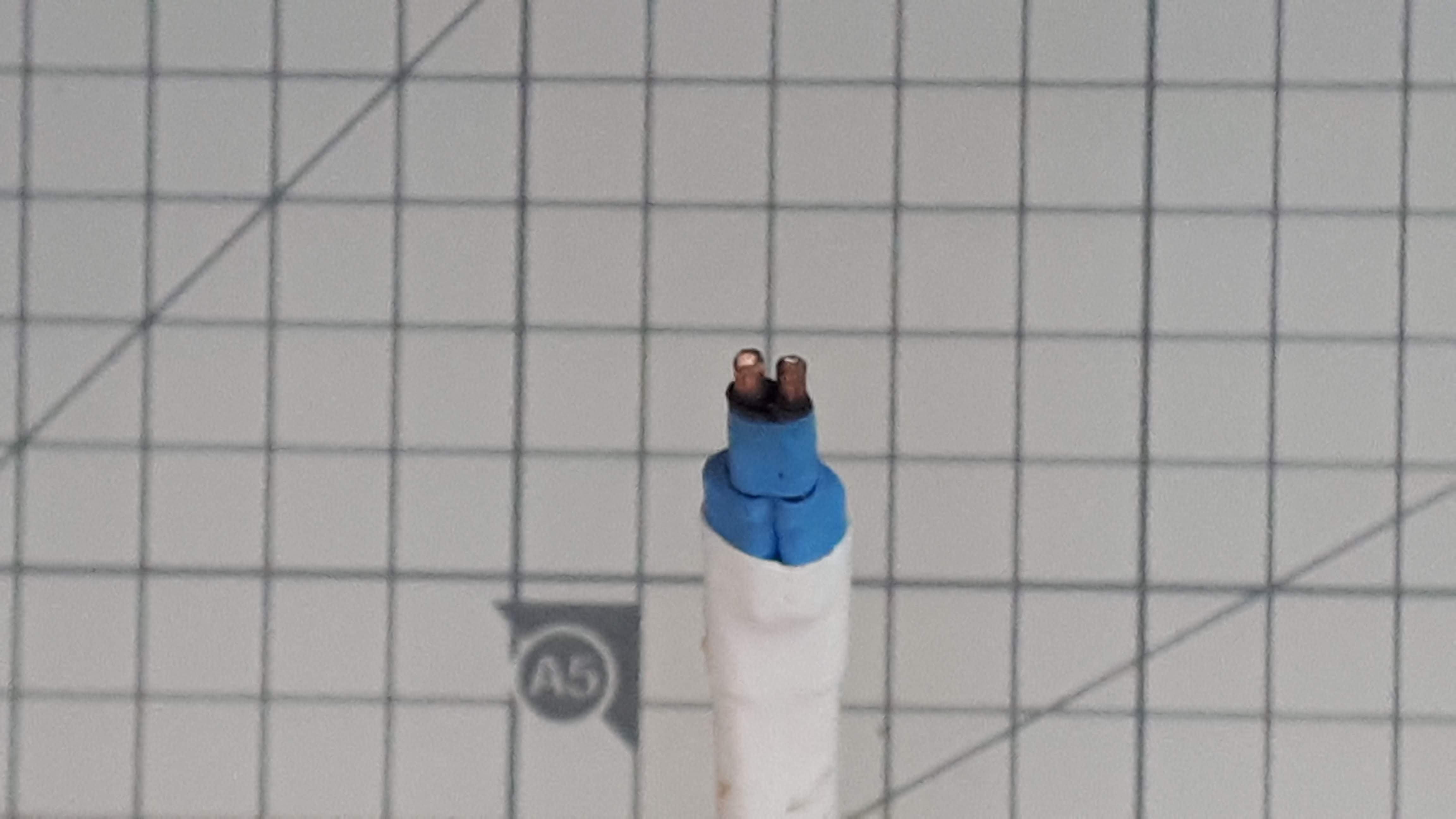

스마트폰의 카메라로 최대한(4배) 확대해도

용접봉의 상태는 보이지 않습니다



아래 링크에서 구입해 놓은 스마트폰/PC 겸용 현미경을 이용하여 살펴봅니다

https://s.click.aliexpress.com/e/_A1MTsy

12359.0₩ 40% OFF|1000X 8 LED USB Powered Digital Microscope Micro Scope Lens Endoscope Zoom Camera Magnifier 40X 1000X|Microsc

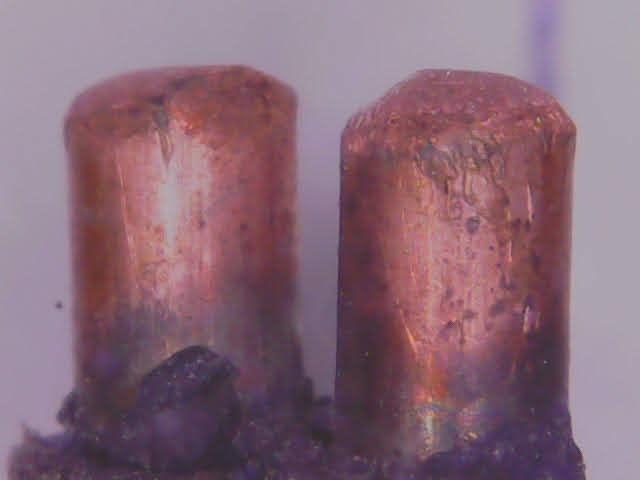

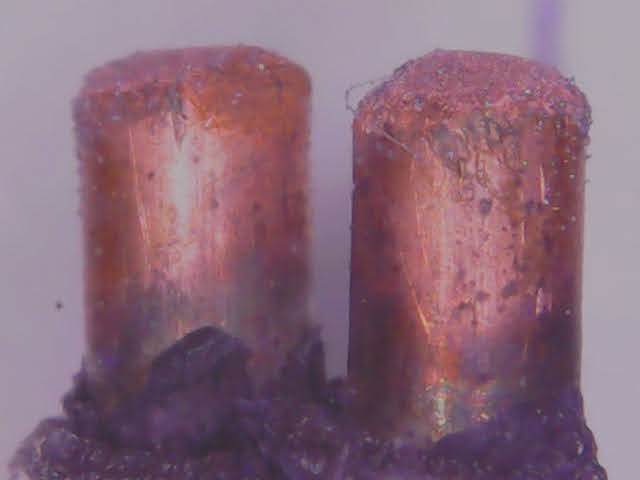

다듬기 전의 용접봉 모습입니다

접촉이 자연스럽게 넓게 될 수 없는 형태로

전류가 통하는 통로가 좁은 형태입니다

용접봉에서 전류의 통로가 잘 형성되지 않으면 용접용 전류의 에너지 중 FET에서 소모되는 양이 많아져서

FET 고장이 발생하는 것입니다

따라서 용접봉에 전류가 잘 흐르도록 다듬는 작업은 미니스팟에서 매우 중요한 부분입니다



위의 부분을 이해하고 나면

용접봉에 전류가 흐를 수 있는 물체를 제대로 접촉하지 않은 상태에서 버튼을 누르면

용접부위에서 소모되어야 할 에너지가

모두 FET에서 에너지를 소모하게 되어 FET 고장이 발생한다는 부분은

자연스럽게 이해됩니다

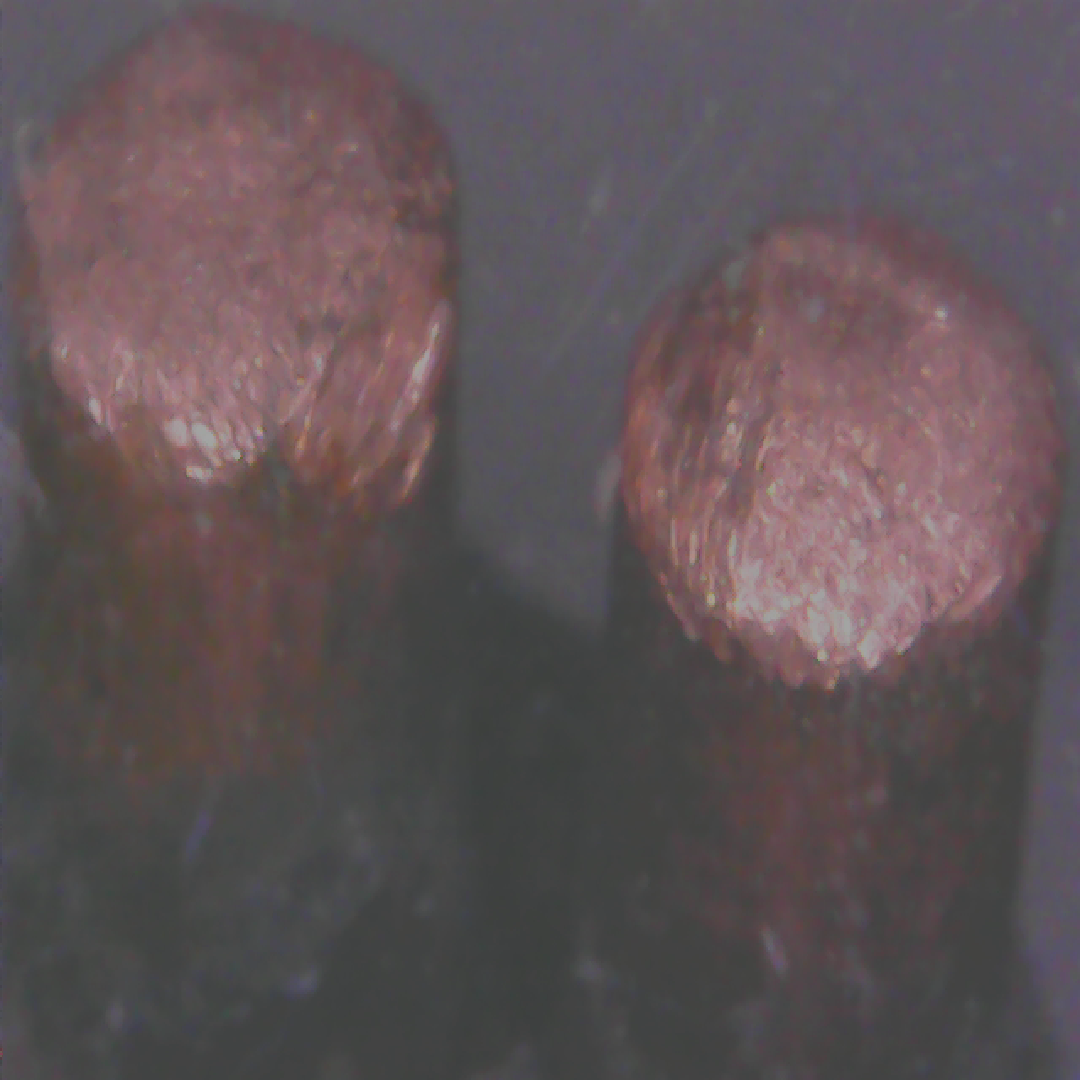

아래는 줄과 60방 사포로 둥글게 다듬은 모습입니다

현미경으로 보니 60방 사포가루가 보입니다



사포가루를 잘 닦아내고

600방 사포로 다듬어 줍니다

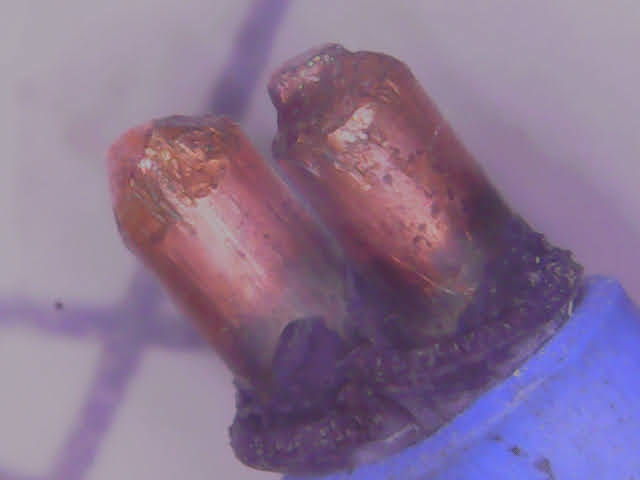

현미경 배율을 조절하여 잘 다듬어졌는지 확인합니다

니켈용접시에는 강하게 누르면서 용접하는 것이 필수이니

이 정도면 용접전류가 잘 흐를 수 있는 용접봉 상태입니다



제어 PCB 와 결합 후에 9V 건전지로 동작을 확인해보니

버튼 동작시 LED 켜지는 동작이 정상으로 작동합니다



이제는 미니스팟용접기에 대한 주의점도 숙지되어

충전배터리 제작을 위한 모든 준비가 되었습니다



아래에 10년이 넘어서 수리가 불가한 제품들의

충전배터리 제작기를 아래에 공유해 드립니다
