전동공구 Black&decker CD1202K-KR 배터리 제작기(DIY)

아래 글에서 충전배터리 제작을 위한 스팟용접기를 제작하였습니다

충전 배터리팩 제작을 위한 니켈 스팟용접기 자작(DIY) (tistory.com)

충전 배터리팩 제작을 위한 니켈 스팟용접기 자작(DIY)



https://robocomman.tistory.com/458

충전배터리 제작용 미니스팟용접기 수리기



가정마다 전동공구 하나쯤은 필수입니다



저희집에는 충전식 전동 드라이버 겸 드릴인

블랙앤데커 CD1202K-KR을 잘 사용했었습니다

그러나 구입한지 3년쯤 되었던가..

충분히 충전을 해도 배터리가 조금밖에 충전이 안됩니다

그러더니 결국 충전이 전혀 안되어 사용할 수 없게 되어

아까워서 버리지도 못하고 보관해 두었습니다



충전식 배터리를 쓰는 제품들은 충전이 완료되면

전원선을 연결하지 않고 편리하게 사용할 수 있어

사용할 때 매우 편리하지만

구입한지 3년쯤 지나면 배터리의 수명이 다되어

배터리를 교체해야만 사용할 수 있습니다



그러나 그 마저도 한시적입니다

5년쯤 지나면 A/S 센터에서 부품을 보유하지 않아서

유상 수리조차도 불가하여

새제품 구입을 유도합니다



모터를 사용하는 간단한 제품형태라

충전배터리만 동일하게 구성할 수 있다면

계속 사용할 수 있을텐데..

매우 안타깝습니다



충전식 핸디형 청소기, 충전식 전동공구, 충전식 휴대용 랜턴들이

모두 이런 공통점으로 인해

충전배터리의 수명이 다되었을 뿐

다른 부분은 멀쩡한 제품들을 버리게 됩니다



이런 부분을 평상시에 매우 안타깝게 여겼었는데

며칠전에 수리한 미니스팟용접기를 사용하여

수명이 다 된 충전배터리셀을 교체하여

블랙앤데커 충전식 전동 드라이버 겸 드릴을 수리한 내역을 공유해드립니다

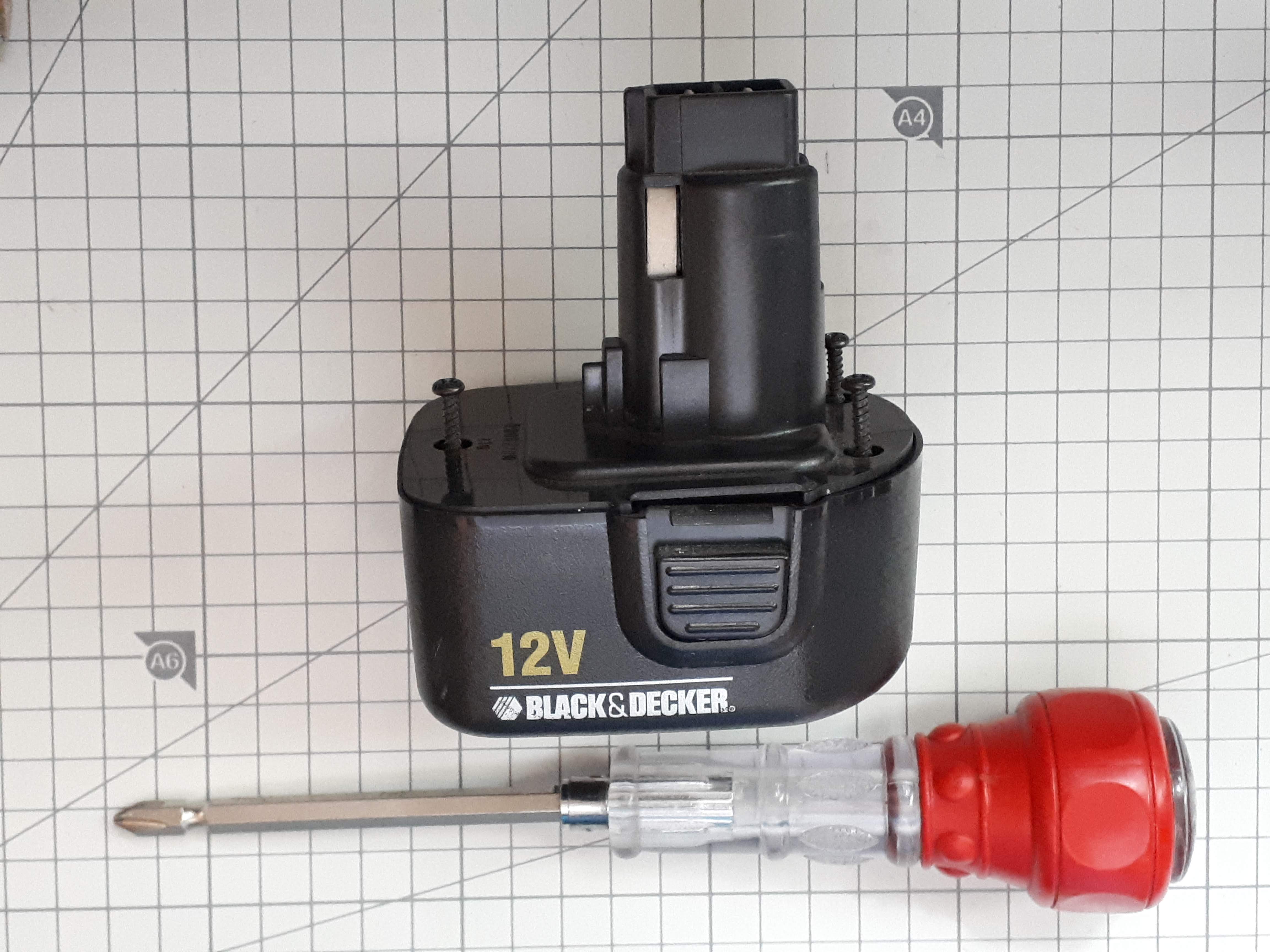

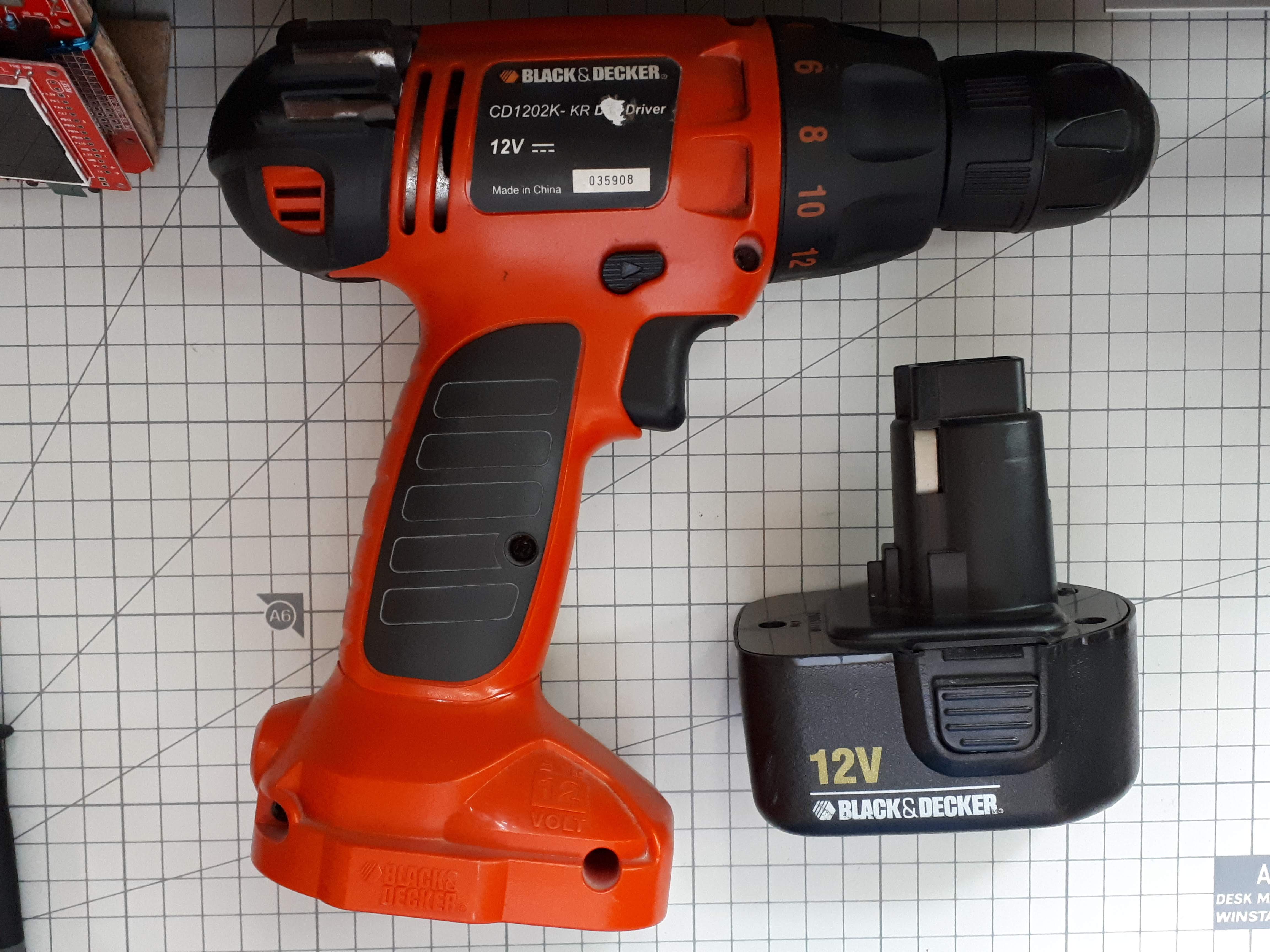

아래는 충전배터리의 수명이 다한 오늘의 환자입니다



드라이버로 나사 3개를 풀면 열립니다

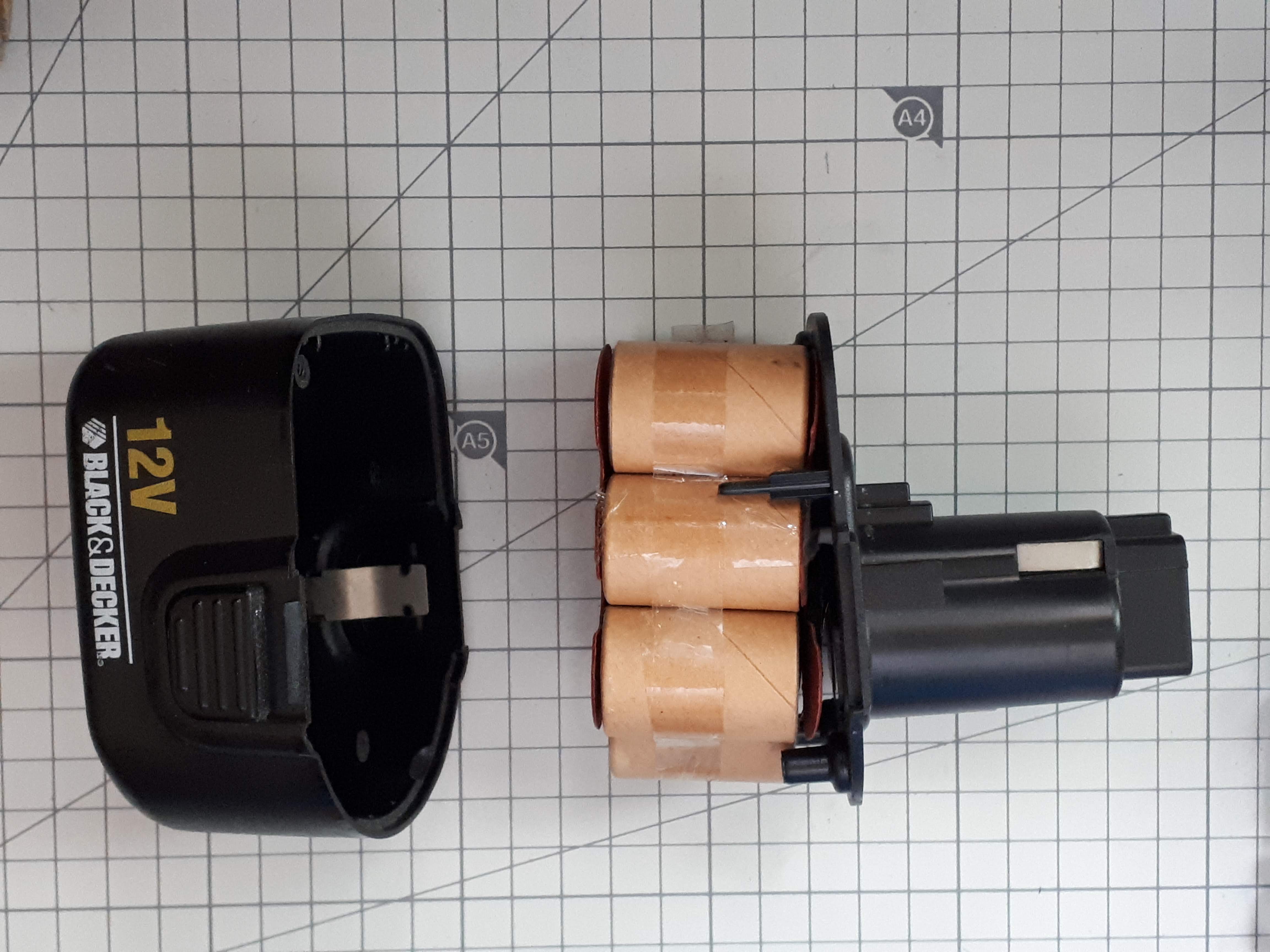

열어보면 아래와 같이 충전배터리셀이 보입니다

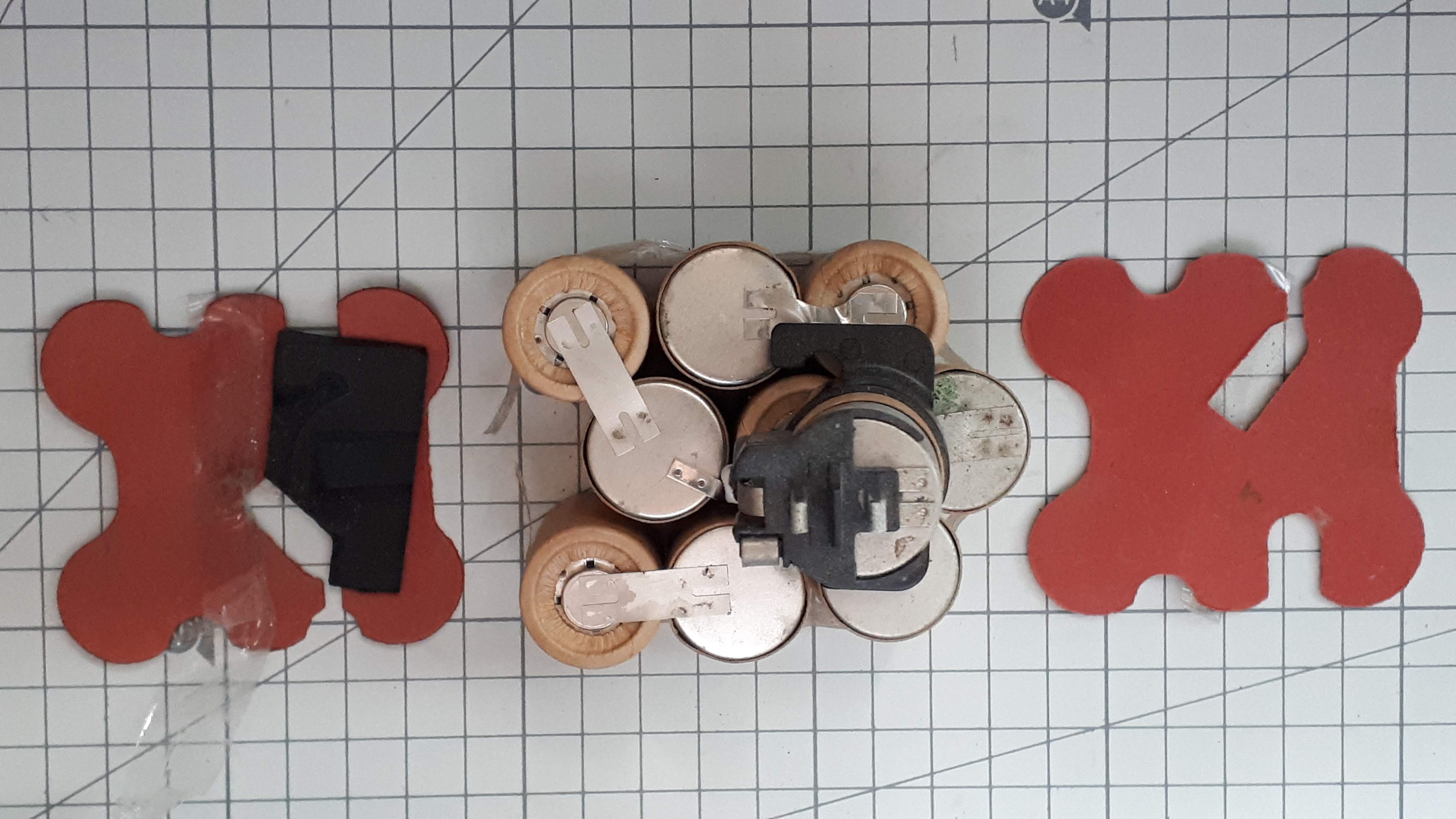

보호하는 종이를 떼내면 충전 배터리셀들을 연결한 니켈의 배열이 보입니다

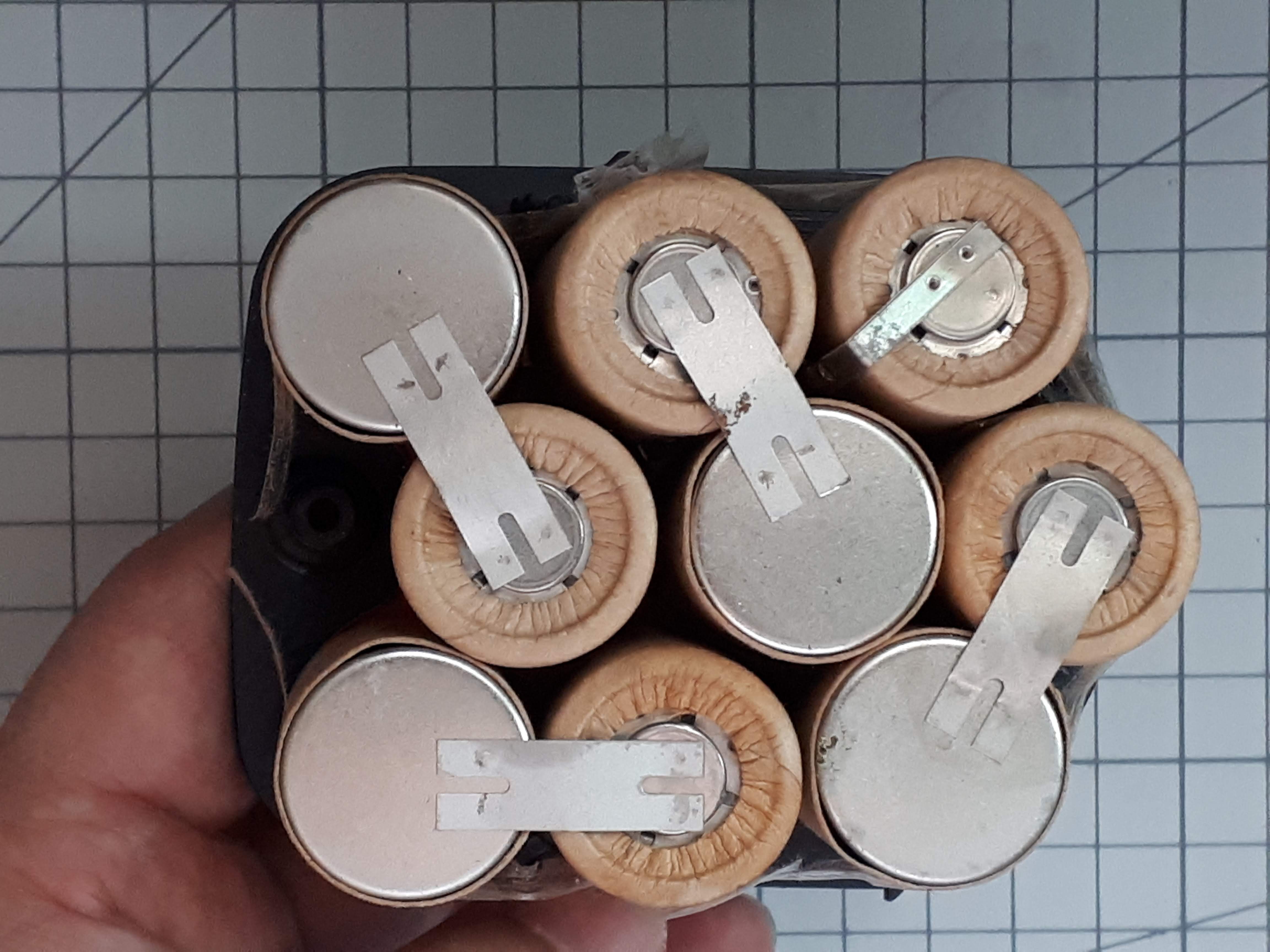

아래 사진은 바닥면의 니켈 배열입니다



아래 사진은 윗면의 니켈 배열입니다

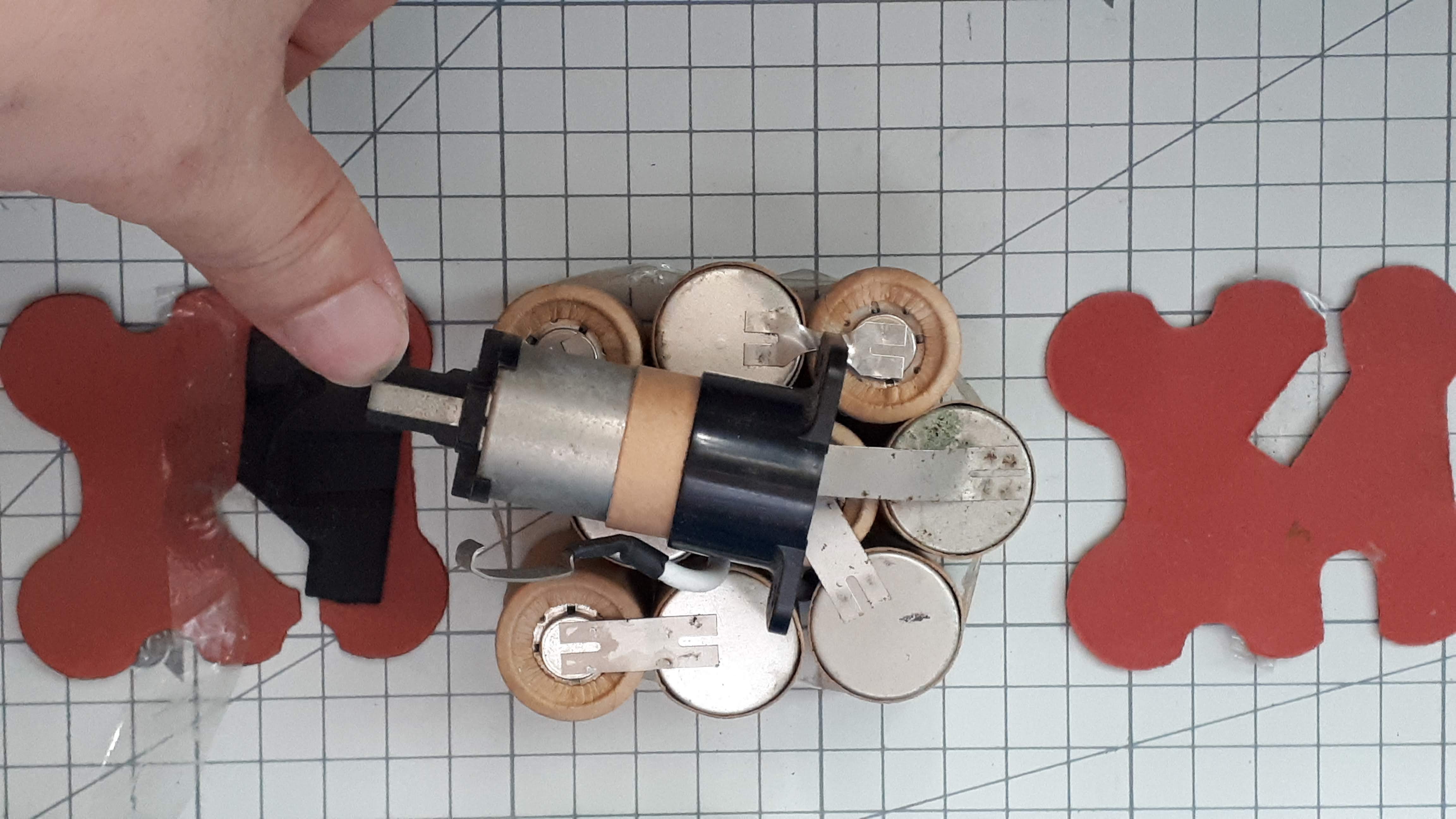

드릴에 연결을 위한 단자가 가린 부분도 니켈 배열을 확인합니다

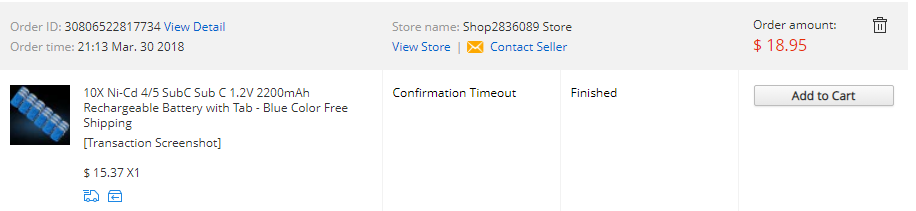

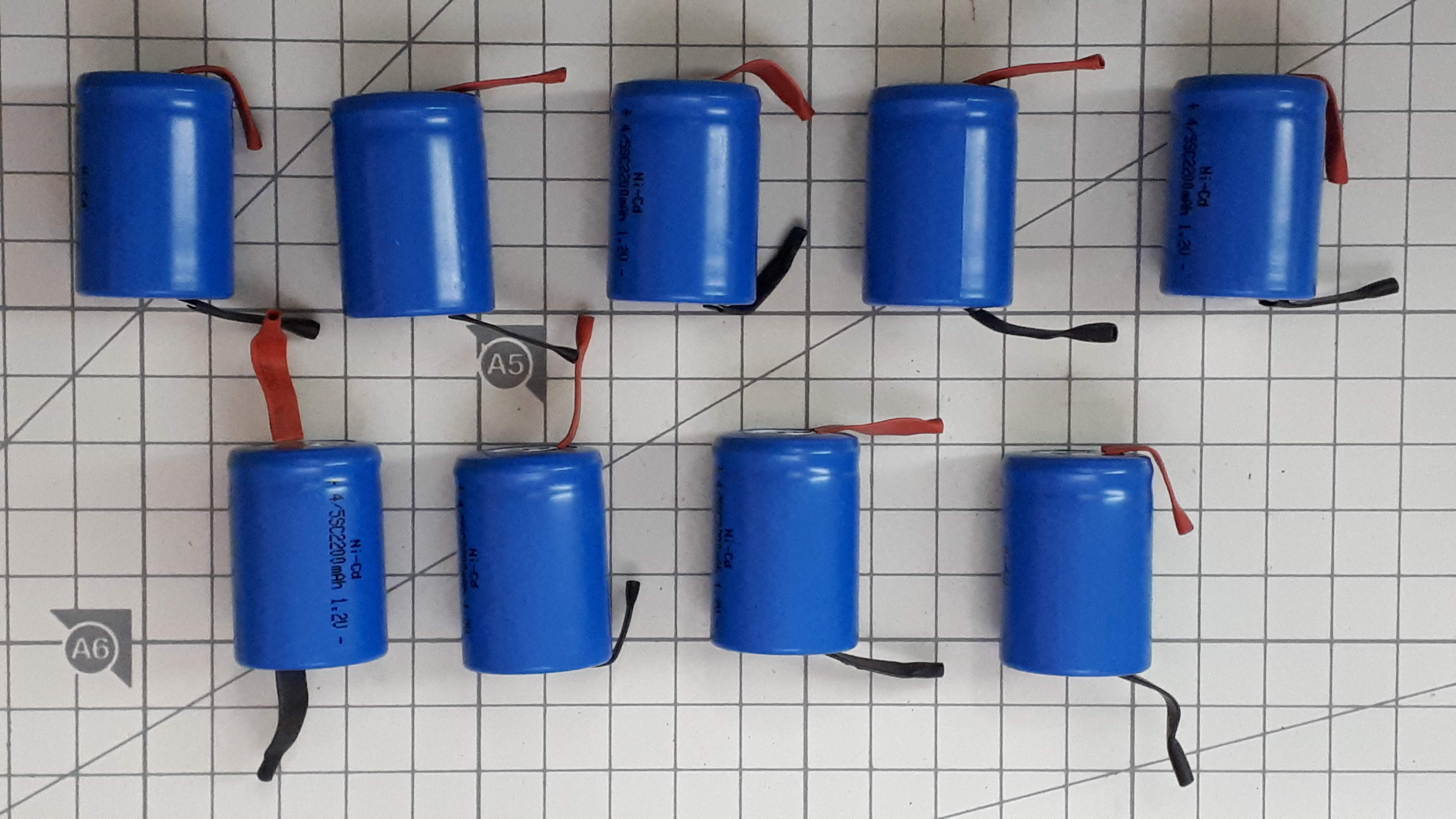

구입해 둔 4/5 Sub C Ni-Cd 2200mAh 충전배터리 셀입니다

4/5 Sub C 는 배터리 크기와 모양에 대한 명칭입니다

Ni-Cd 는 내부 물질로 배터리 특성에 연관됩니다



구입한지 3년이 넘었네요

https://ko.aliexpress.com/item/32797187104.html?spm=a2g0s.9042311.0.0.27424c4dkj4dmE

17620.0₩ 45% OFF|10X Ni Cd 4/5 SubC Sub C 1.2V 2200mAh 충전식 배터리 (탭 포함) 블루 색상 무료 배송|rechargeab



니켈이 적당한 길이로 연결되어 있으므로

1. - 단자의 수축튜브만을 빼서 배치해 줍니다

2. 비슷하게 배치되면 테이프로 주변을 한번 감싸서

   배터리 셀이 돌아다니지 않게 한 후 미세하게 조정합니다

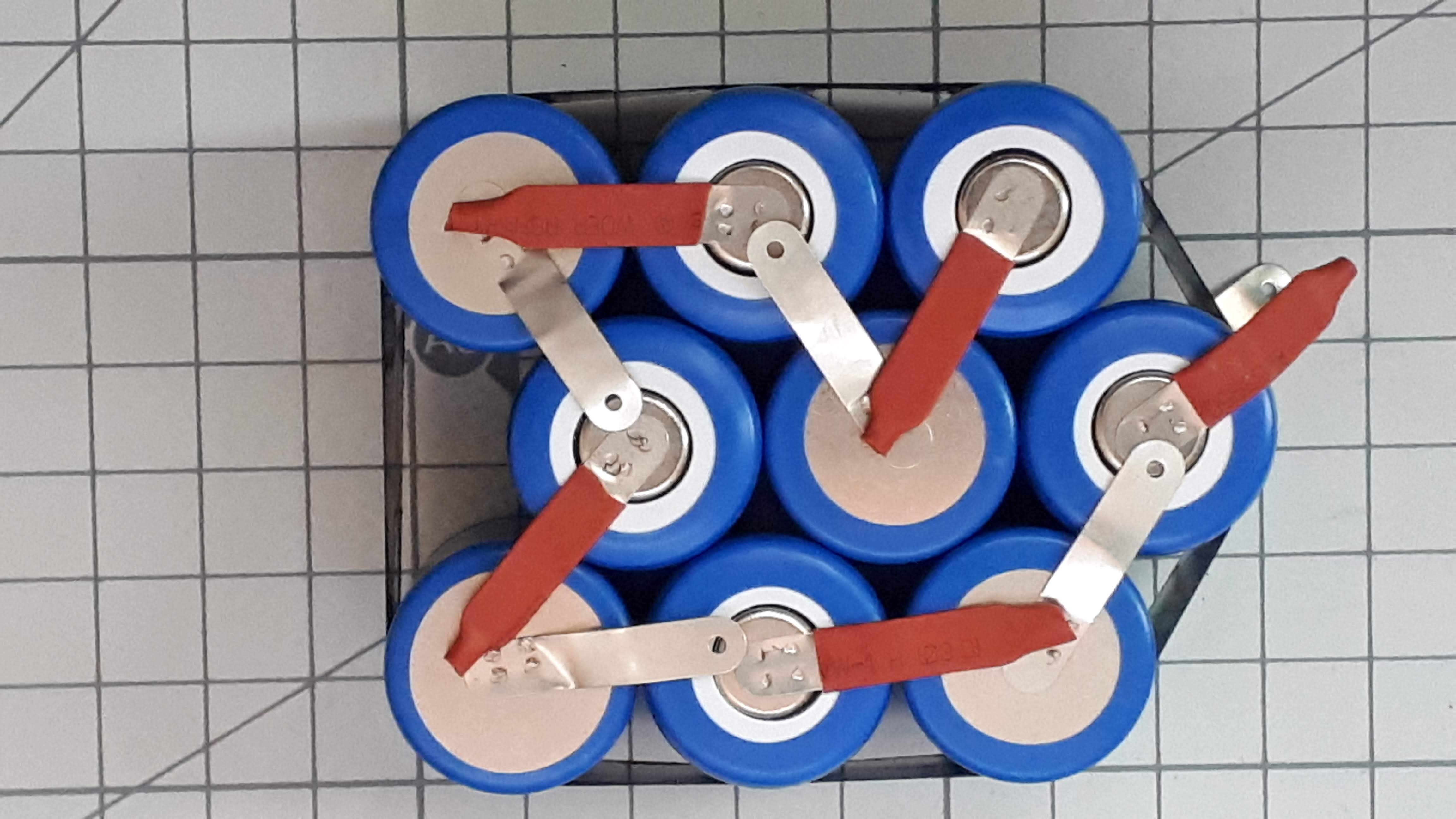

아래 사진은 윗면의 배열입니다

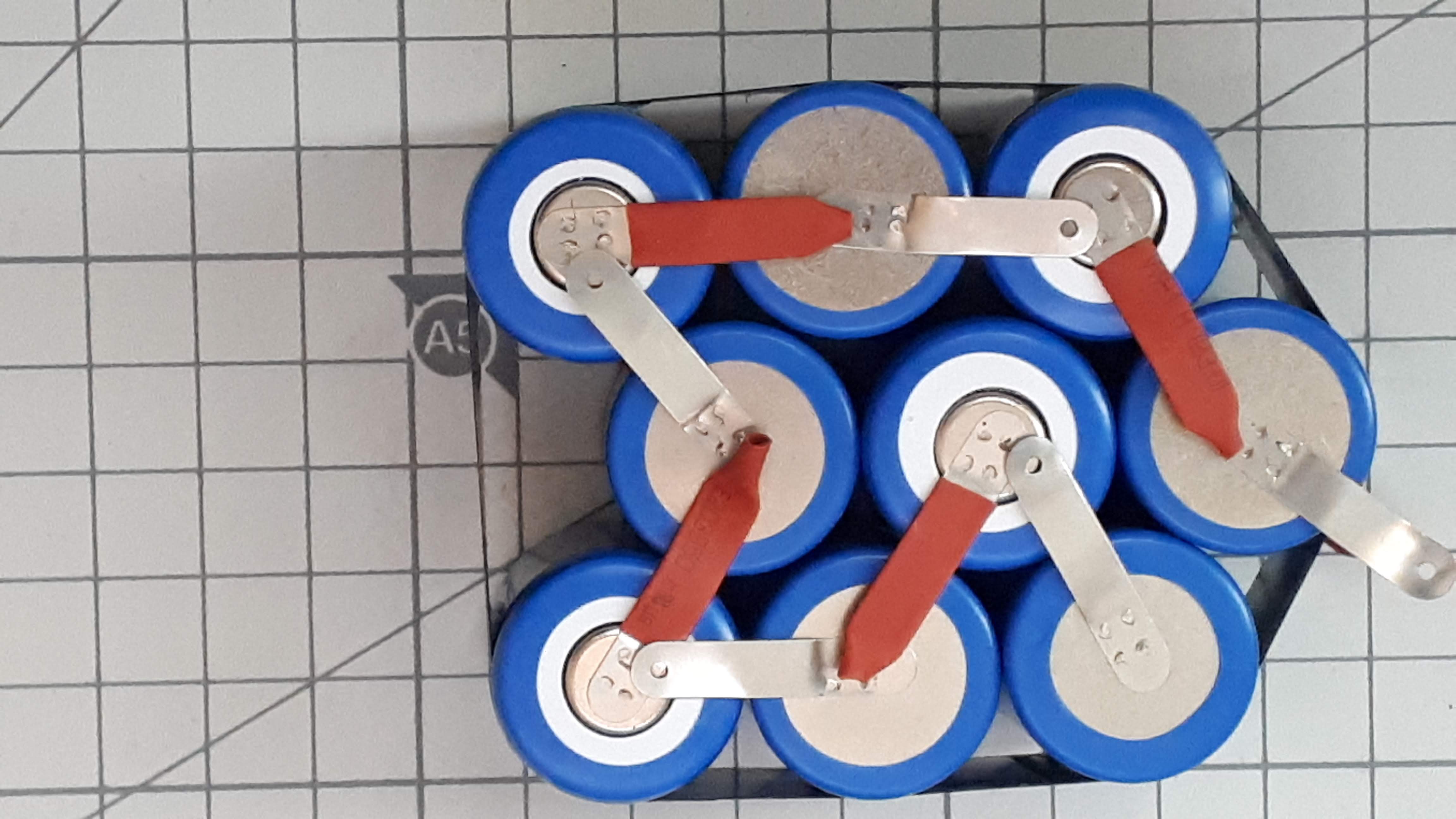

아래면도 확인하고 미세조절 합니다



이제 니켈 용접을 해 줍니다



니켈 스팟용접기에 관한 내용은 아래 글을 참고하세요

https://robocomman.tistory.com/458

충전배터리 제작용 미니스팟용접기 수리기

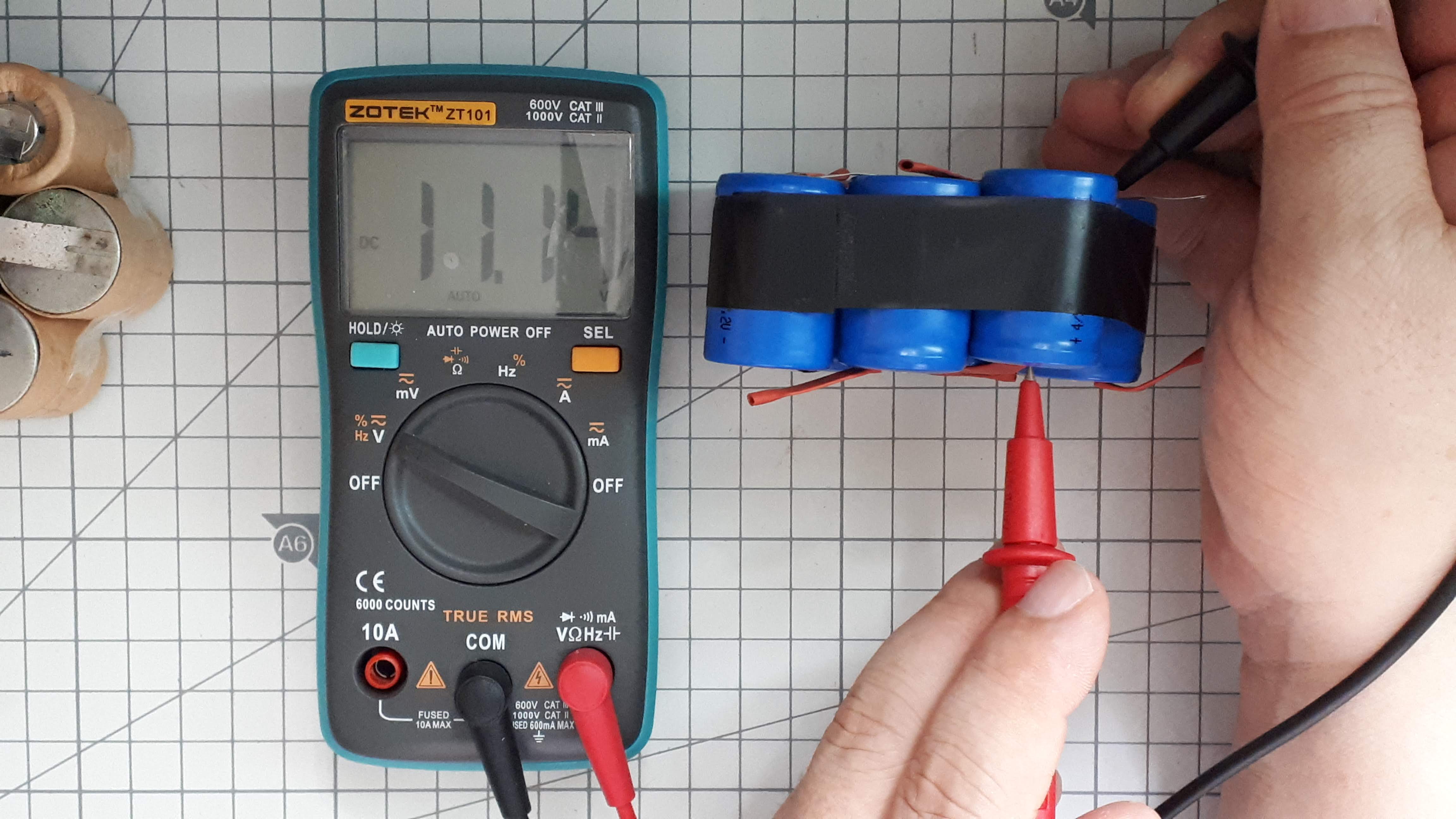

우선 9개의 배터리 셀들만 다 연결한 후 전압을 확인해 봅니다

충전하지 않은 상태인데도 11.14v 가 나옵니다

니켈용접으로 연결이 잘 되었습니다



이제 드릴에 연결하기 위한 단자들을 니켈용접합니다

단자들에 연결되어 있던 니켈이 두꺼워서 잘 용접이 되지 않아

+ 단자에 남아있는 얇은 니켈을 잘라서 배터리와 단자에 이어주는 니켈용접을 합니다

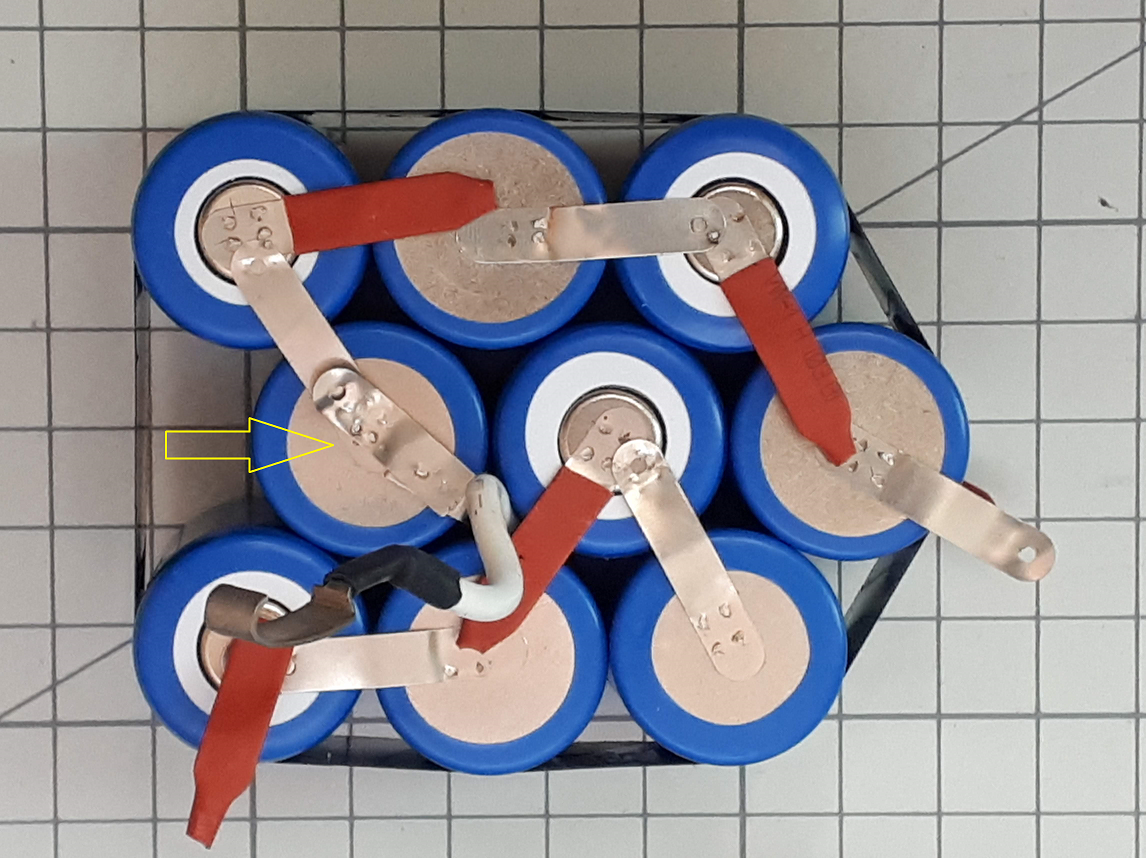

아래 사진의 노랑색 화살표 부분입니다



원래 배터리에 있던 절연을 위한 종이도 테이프로 잘 붙여주고

드릴에 연결하기 위한 단자까지 연결하였습니다

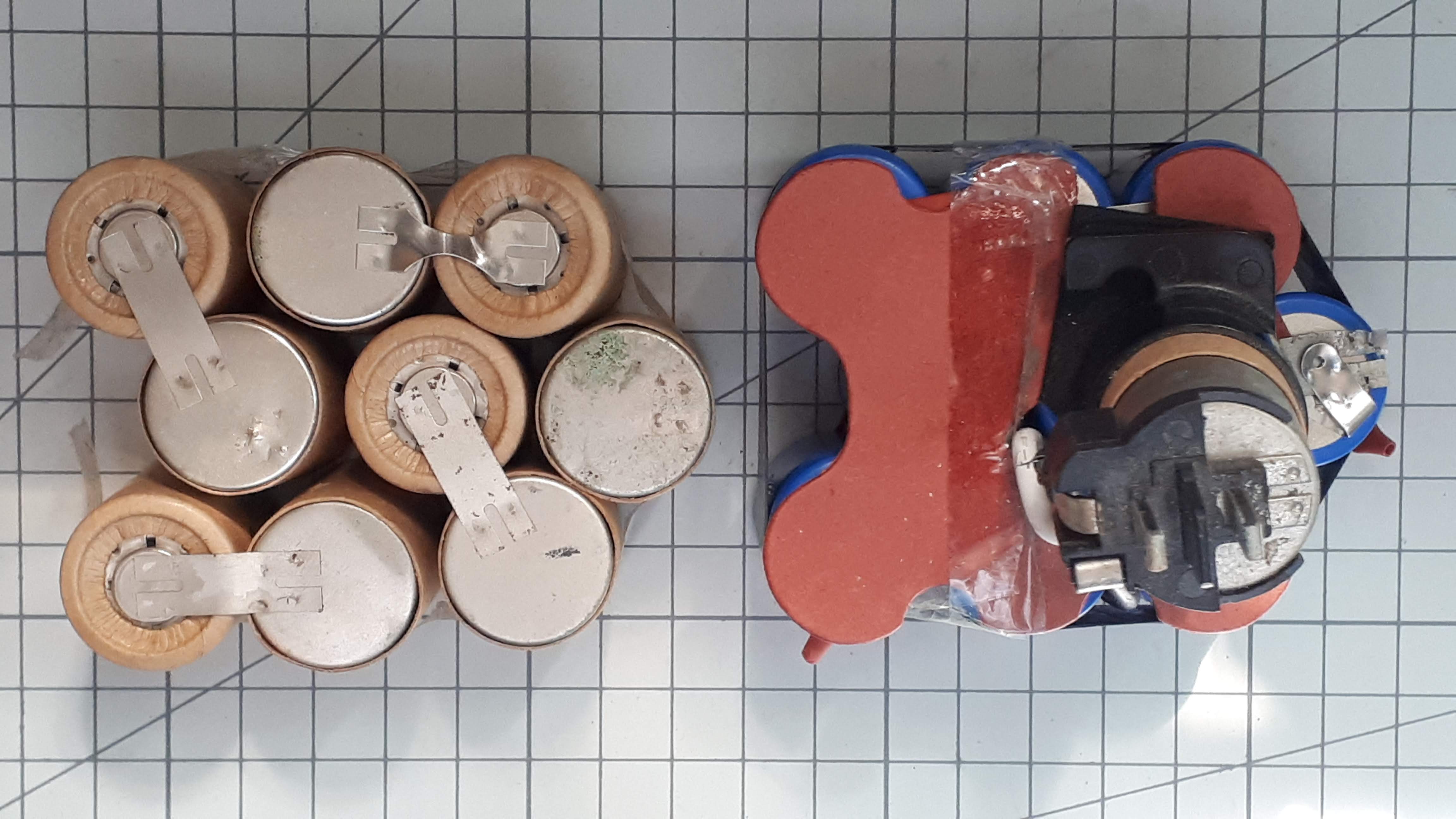

왼쪽은 수명이 다한 배터리셀들입니다



특히 단자 연결시 절연을 위한 종이를 잘 이용하여

넓은 니켈로 인해 쇼트가 발생하지 않도록 주의하세요



저는 단자에 붙어 있는 넓은 니켈로 인해 순간적으로 쇼트가 발생하여

용접된 니켈이 단자가 하나 떨어져서 다시 니켈용접해 주었습니다



배터리 케이스를 다시 조립 후

충전하고 작동시키니

아래 동영상과 같이 매우 잘 동작합니다
