한일/신일 선풍기 수리(DIY)

아래 글에서 한일 클립 선풍기 수리기를 공유해 드렸습니다

https://robocomman.tistory.com/446

한일 클립 선풍기 수리기(DIY)



6월 중순이 되면서 선풍기 없이 지낼 수 없는 수준의 더운 날씨가 되었습니다

창고에 있던 선풍기들을 꺼내어 작동시켜보니

그 중 2개 선풍기는 미풍을 작동시키면

너무 천천히 돌아갑니다

1개는 한일 선풍기이고, 다른 1개는 신일 선풍기 입니다



오늘은 2개의 선풍기를 수리한 내역을 공유해 드립니다

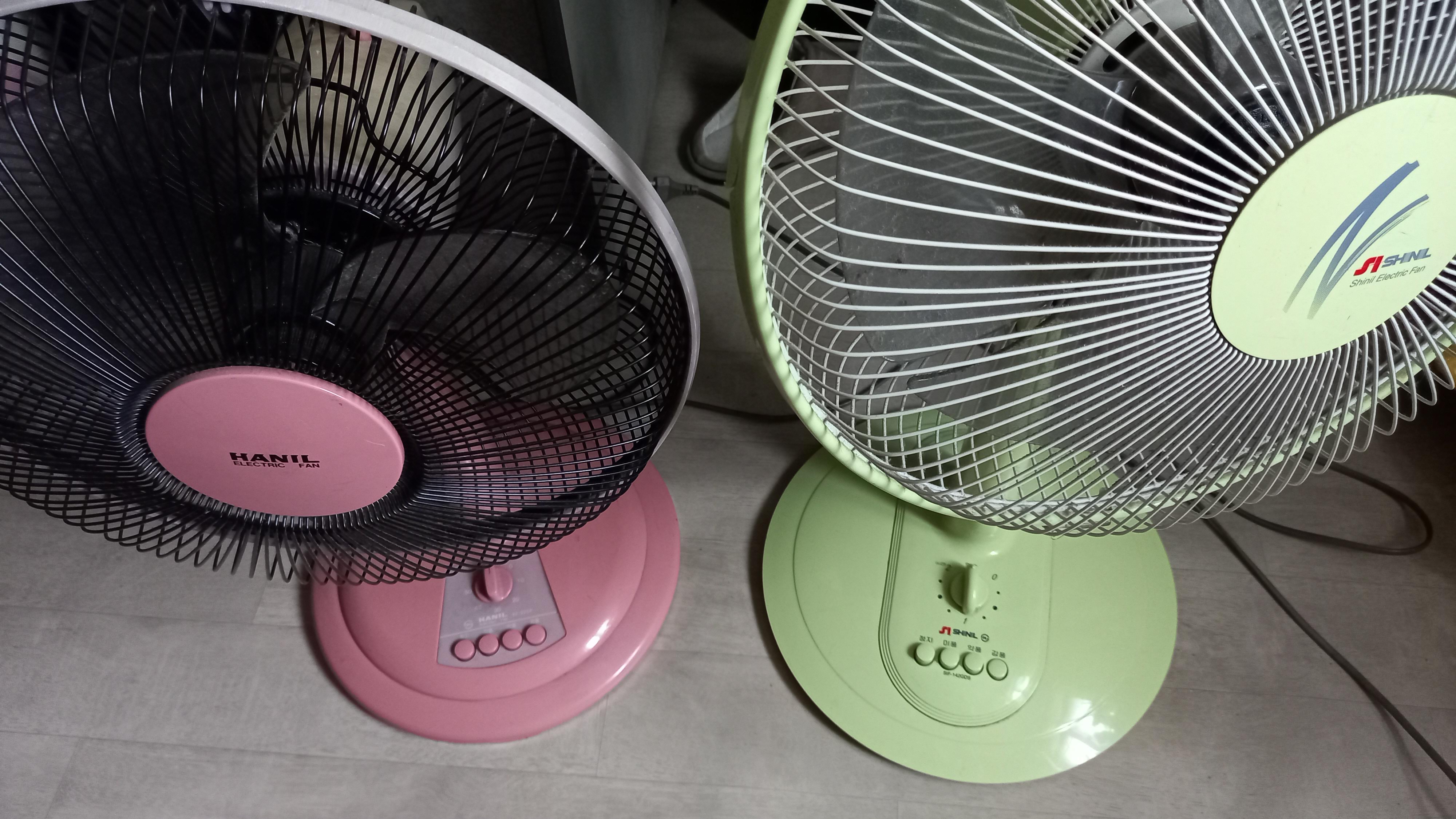

아래는 오늘의 두 환자입니다

모델명은 한일 EF-255P , 신일 SIF142-GDS 입니다

우선 한일 선풍기를 수리합니다

선풍기의 망 분해는 간단합니다.  혹시 필요하신 분은 다른 분의 게시물을 검색해 주세요



안전망과 날개를 분해하여 모터축이 보이게 합니다

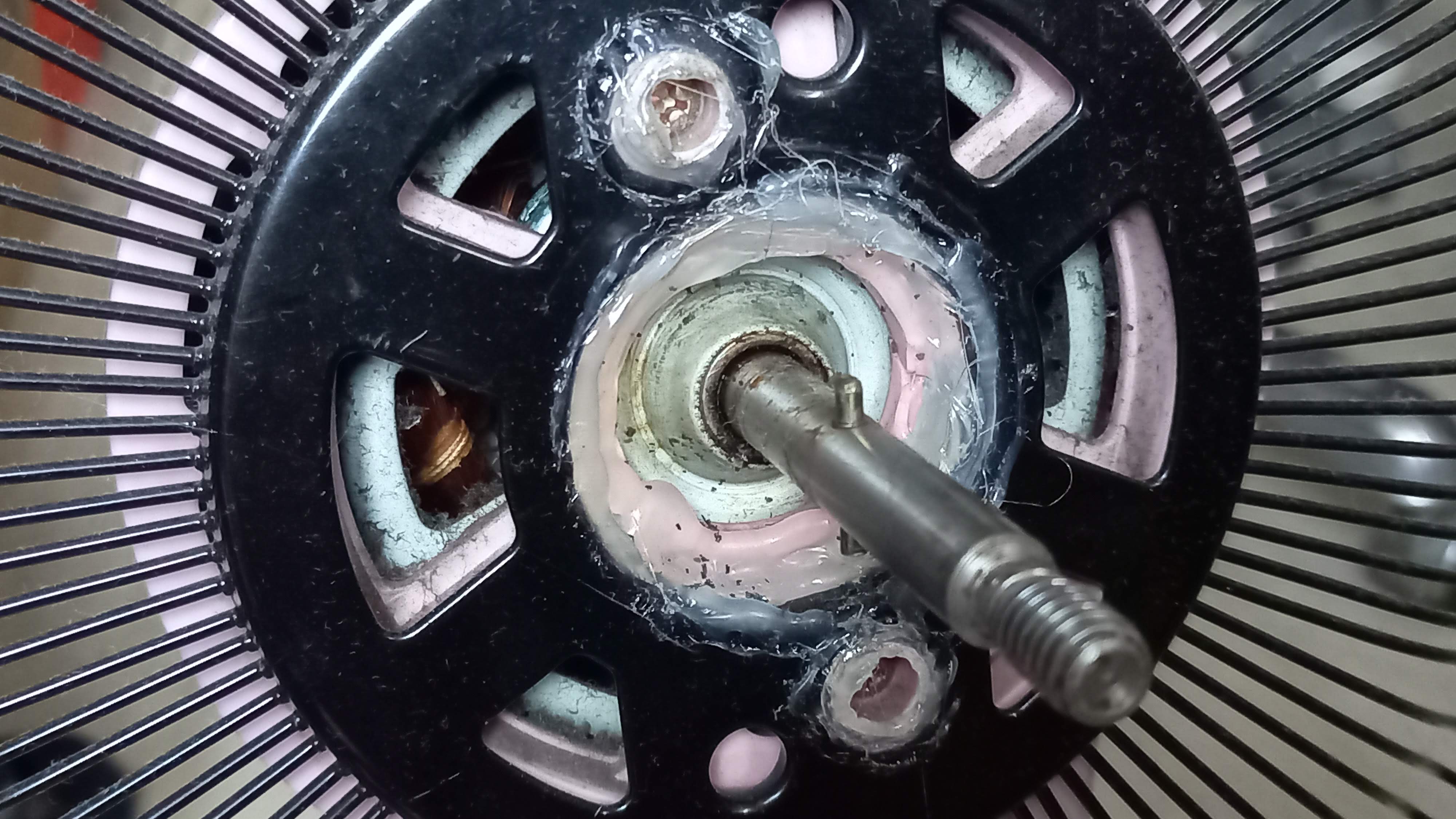

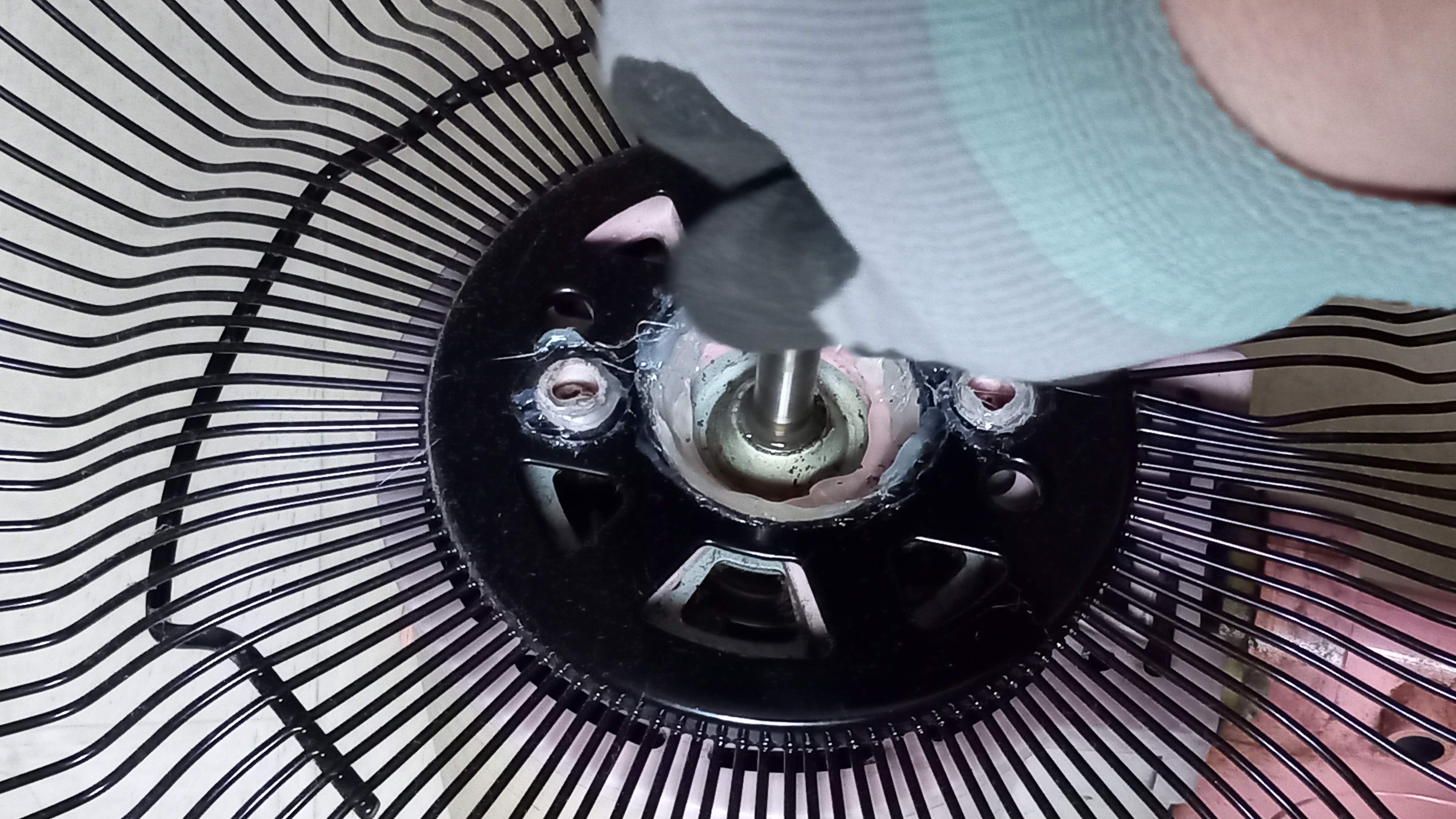

아래사진을 보면 연식이 오래되어 모터쪽 안전망 고정 플라스틱이 부식으로 부러져서

이전에 글루건으로 수리한 흔적이 보입니다

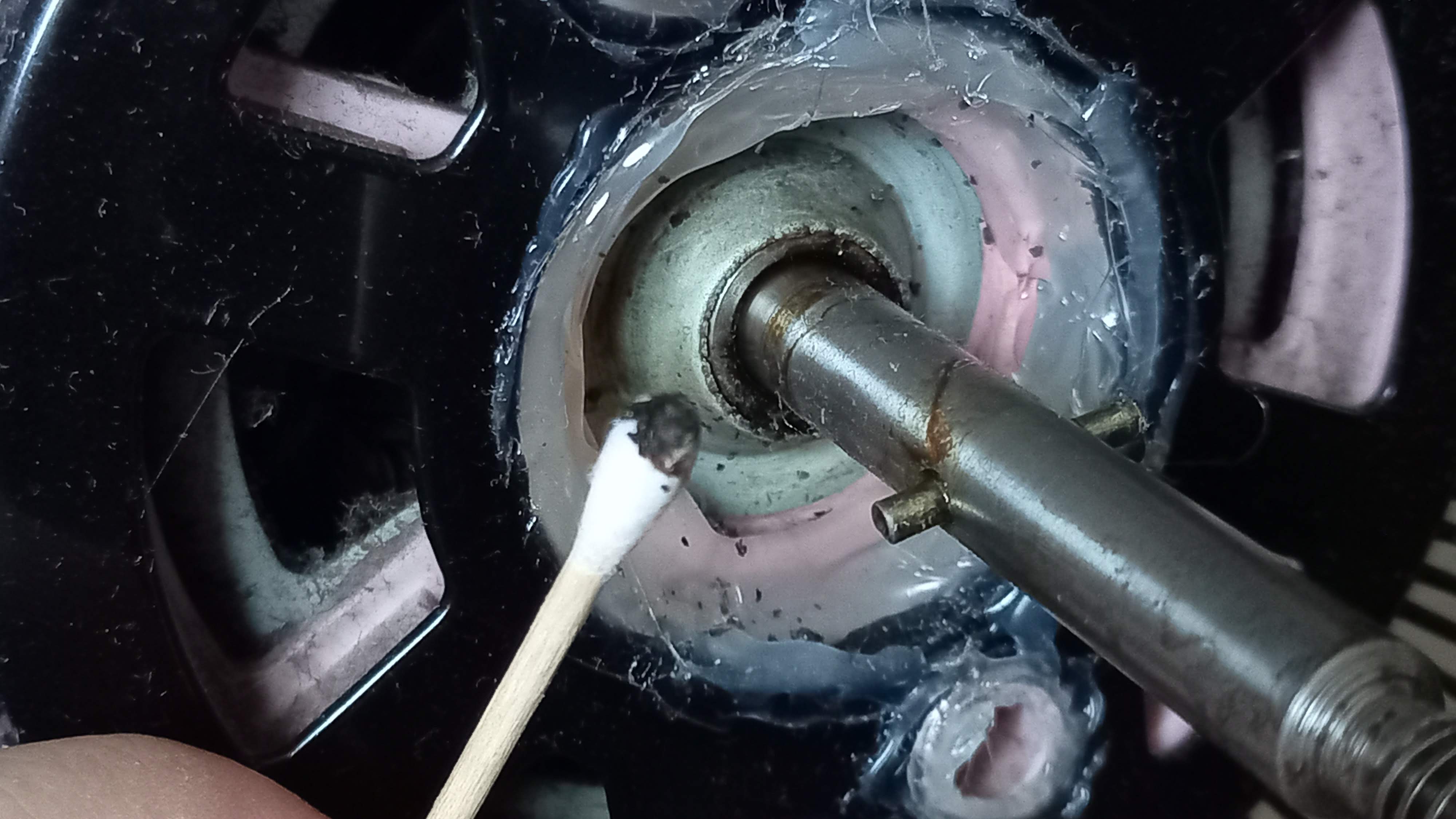

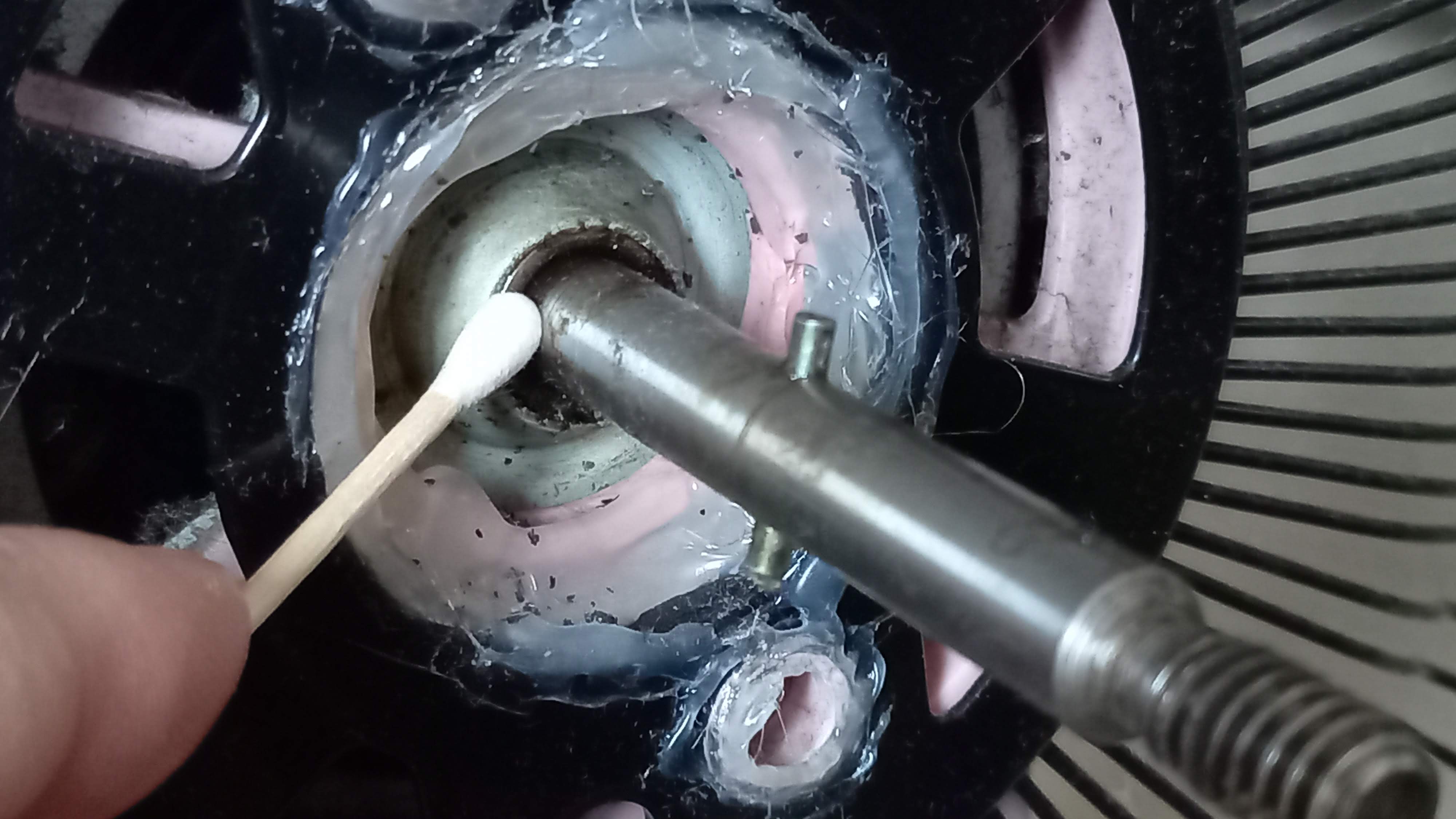

모터축에 묻어있는 굳은 구리스를

면봉을 대고 모터축을 손으로 돌리면서 최대한 닦아줍니다

모터축을 앞쪽으로 당기면 모터축 안쪽에 있는 부분이 1~2mm 정도는 나와서

좀 더 안쪽에 있던 굳은 구리스를 닦을 수 있습니다



아래의 사진을 보면 깨끗하게 닦았습니다



이제 구리스를 바를 차례입니다



위에 소개한 한일 클립 선풍기 수리기에서 성능을 확인한

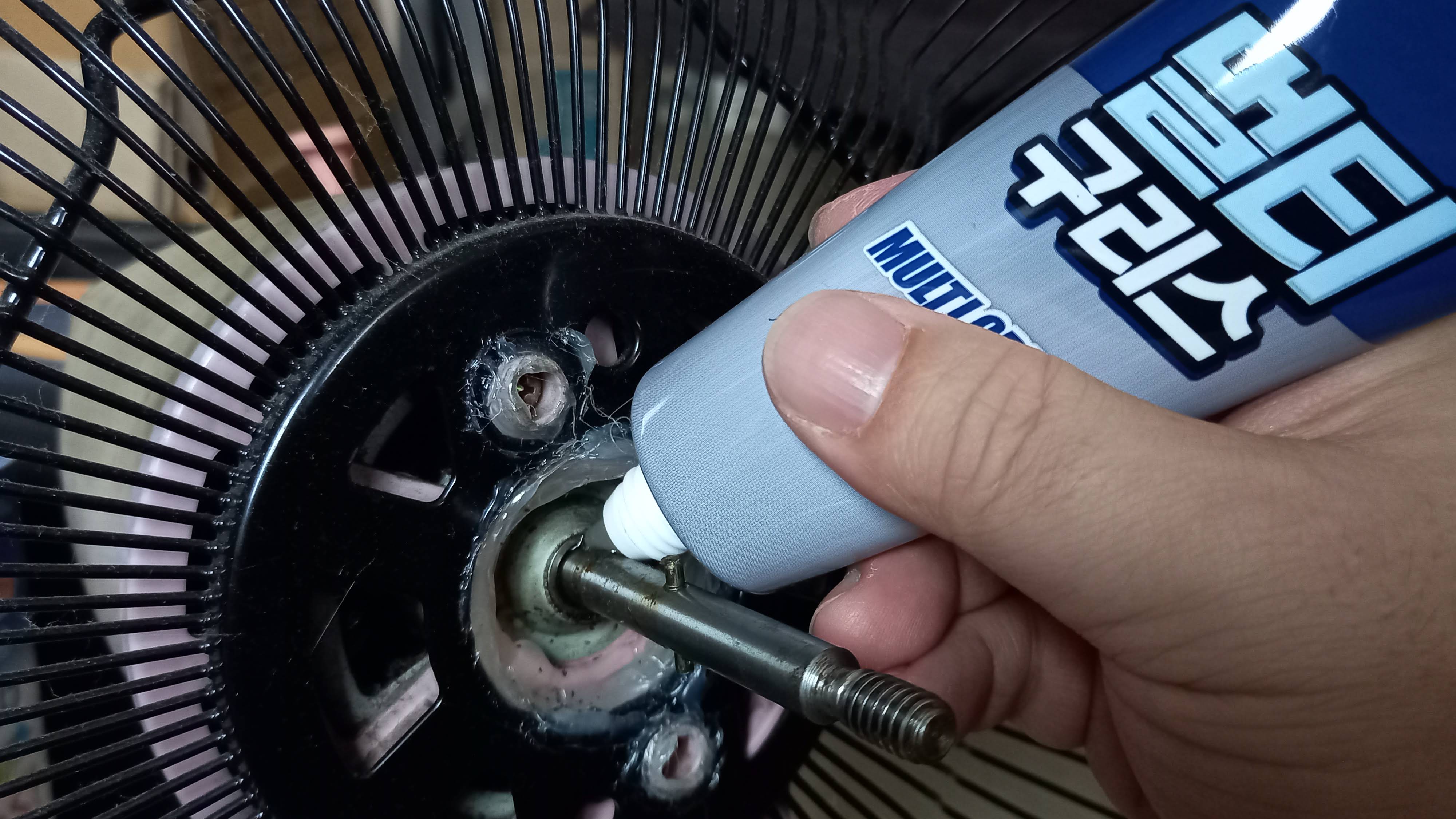

다이소 멀티구리스를 사용합니다

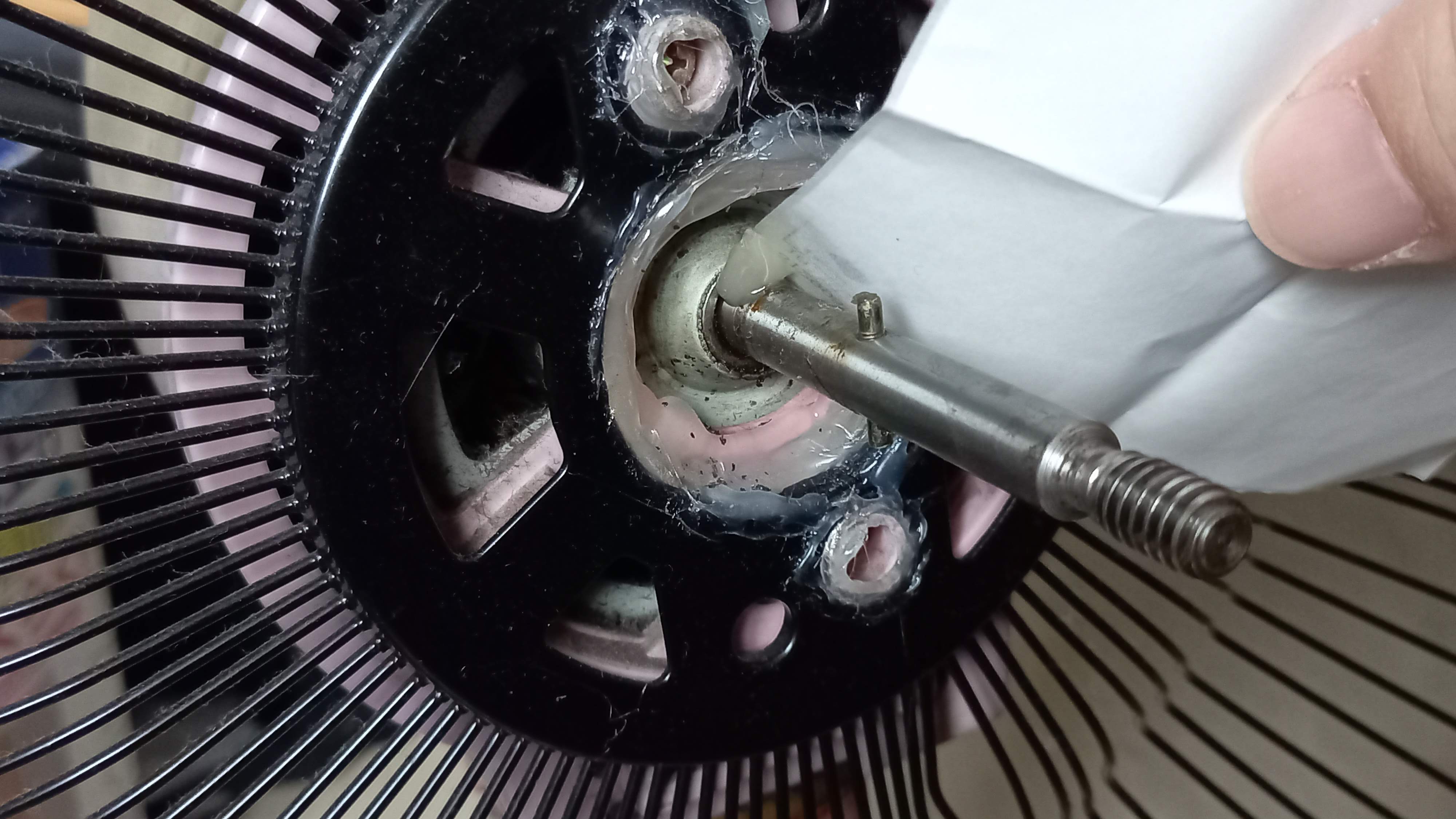

구리스가 흡수되지 않도록 코팅된 종이를 이용하여

모터축 안쪽으로 밀어 넣어 줍니다



중력을 이용하여 구리스가 안쪽으로 스며들면서 골고루 발라지도록

선풍기를 눕히고 모터축을 손으로 돌려줍니다

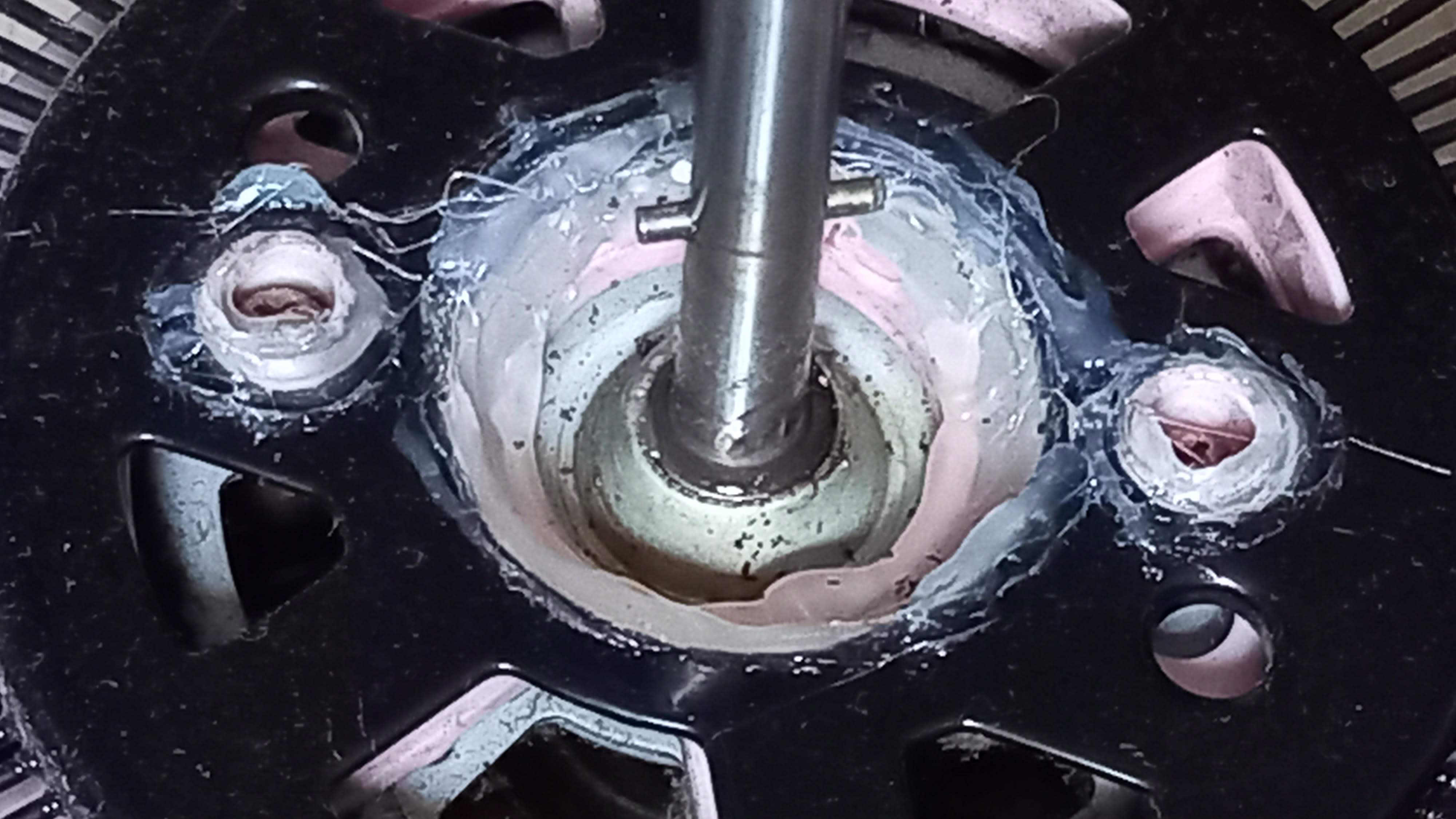

아래 사진과 같이 잘 발라졌습니다



앞쪽 모터축만 발라도 많이 좋아집니다

뒤쪽 모터축에 바를 자신이 없는 분들은 이 정도만 자가수리하여 사용하셔도 됩니다



뒤쪽 모터축에도 구리스를 발라주면 원활하게 잘 돌아갑니다

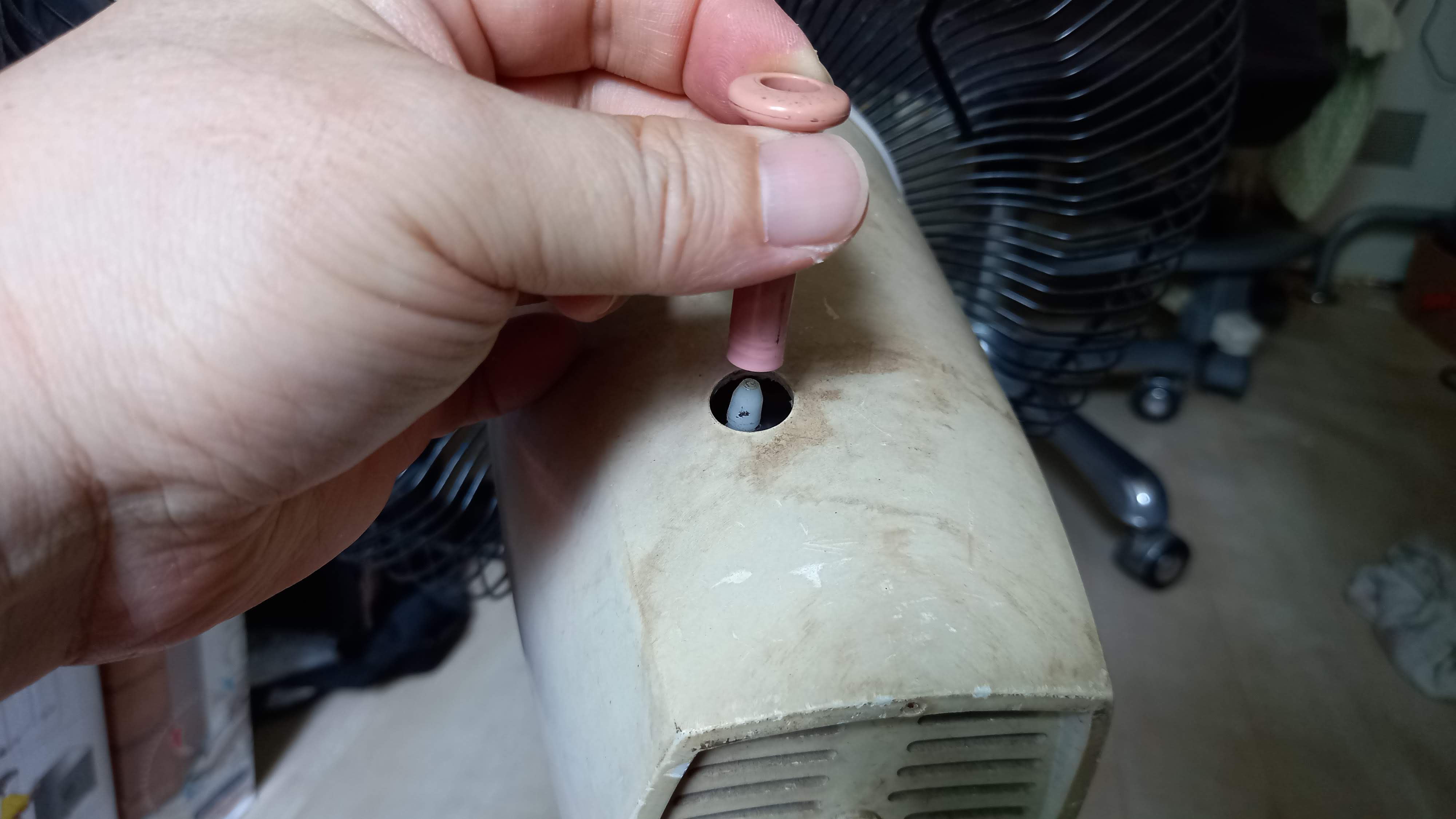

모터 커버 분리를 위해 회전 손잡이는 위쪽으로 힘으로 뽑습니다

기종에 따라 나사로 체결되어 있는 경우도 있으니

회전 손잡이 안쪽에 나사가 있는지 확인하고

없으면 힘으로 뽑으면 됩니다

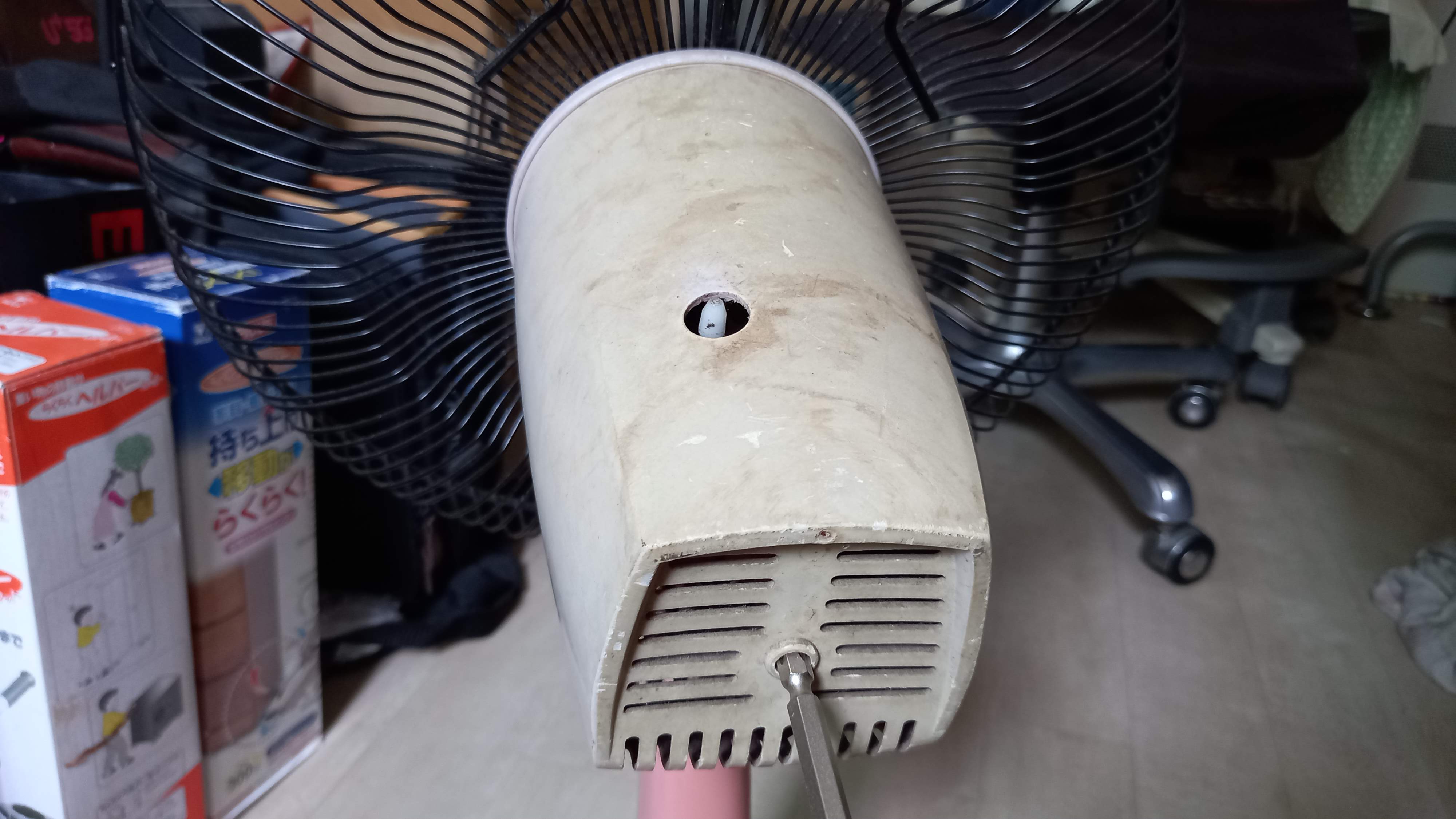

뒤쪽 가운데 나사를 풀어줍니다

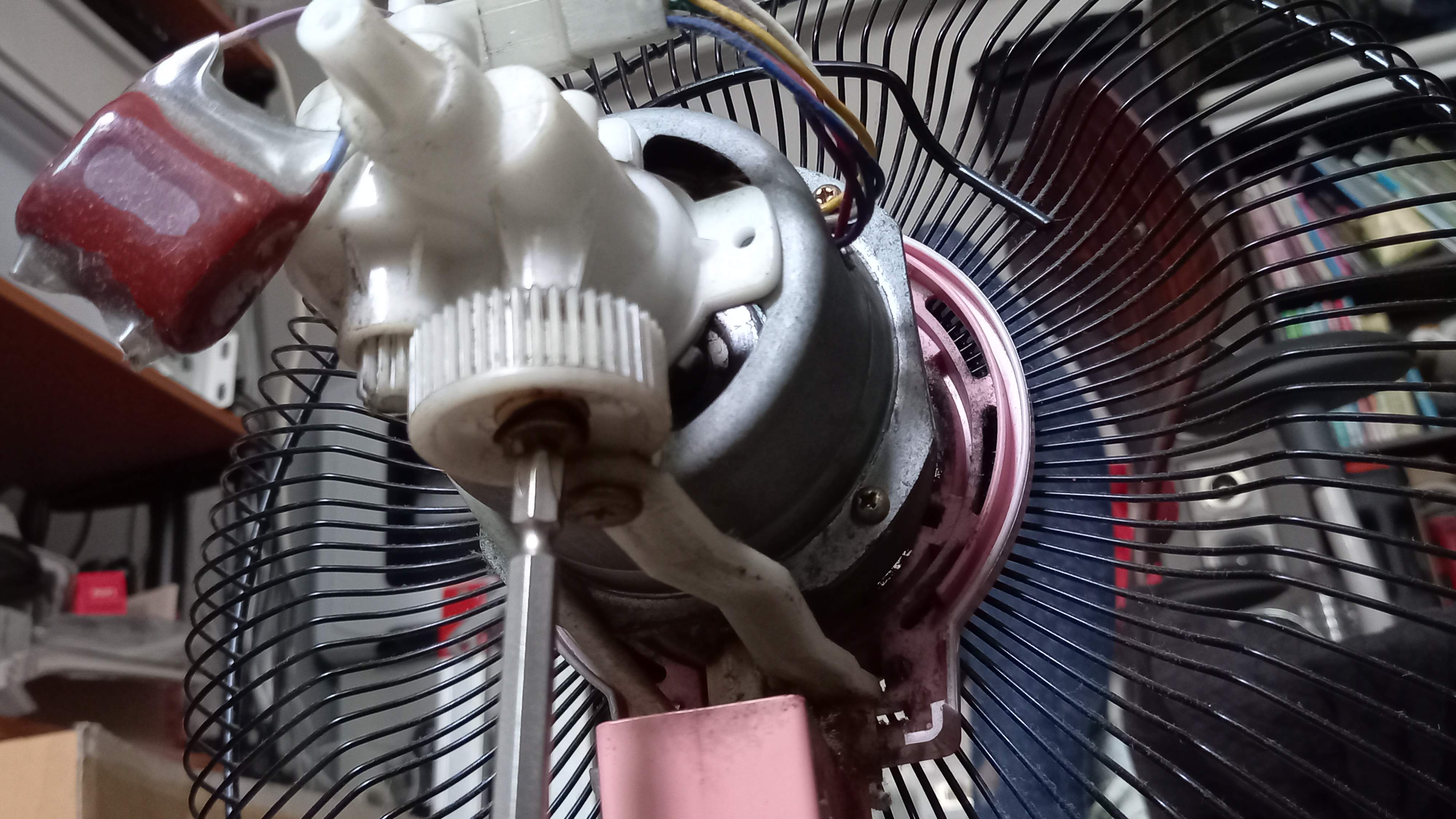

모터 커버가 분리되어 모터의 뒤쪽이 보입니다



뒤쪽 모터축이 보이지 않아서

더 분해해야 합니다

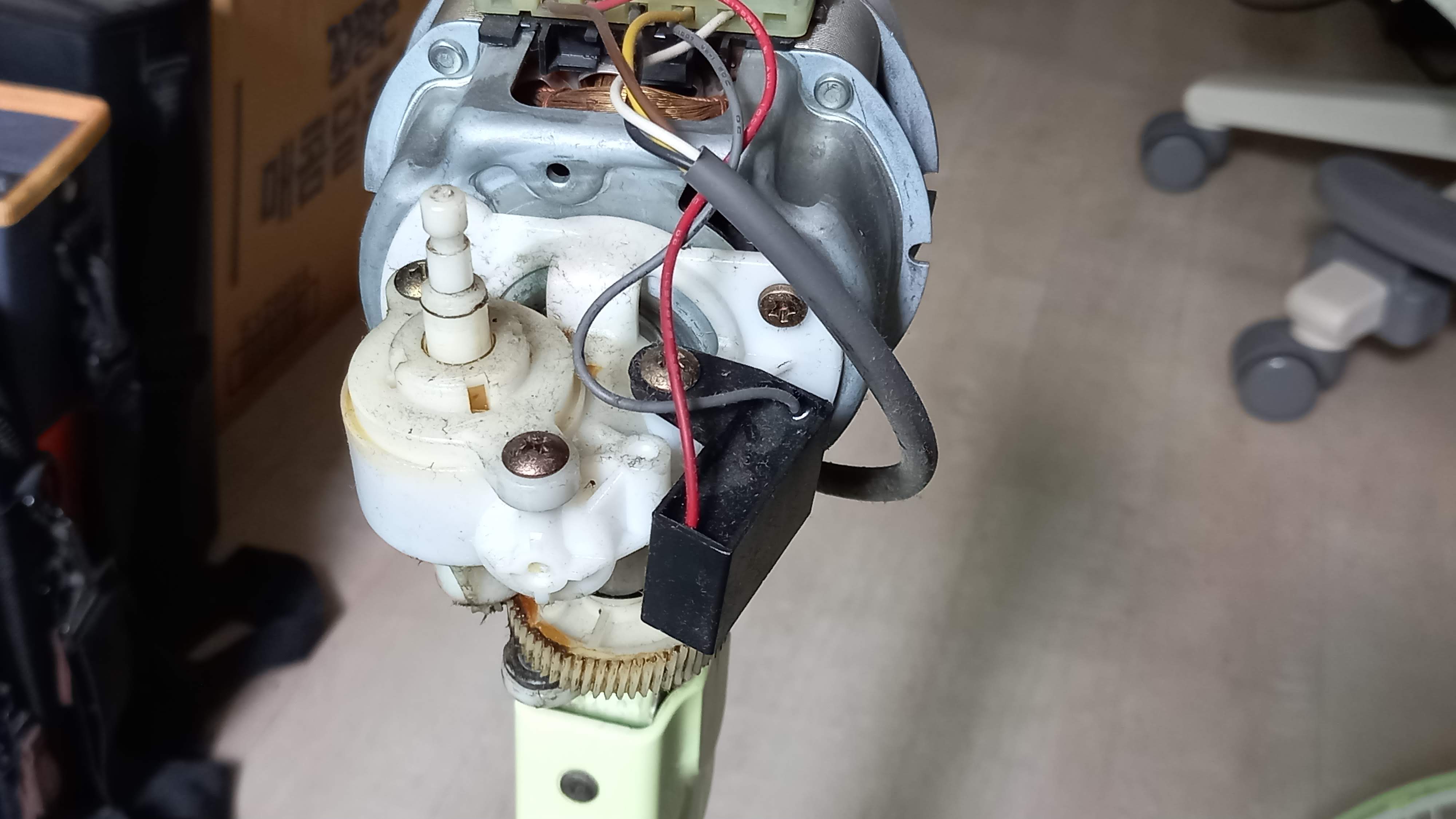

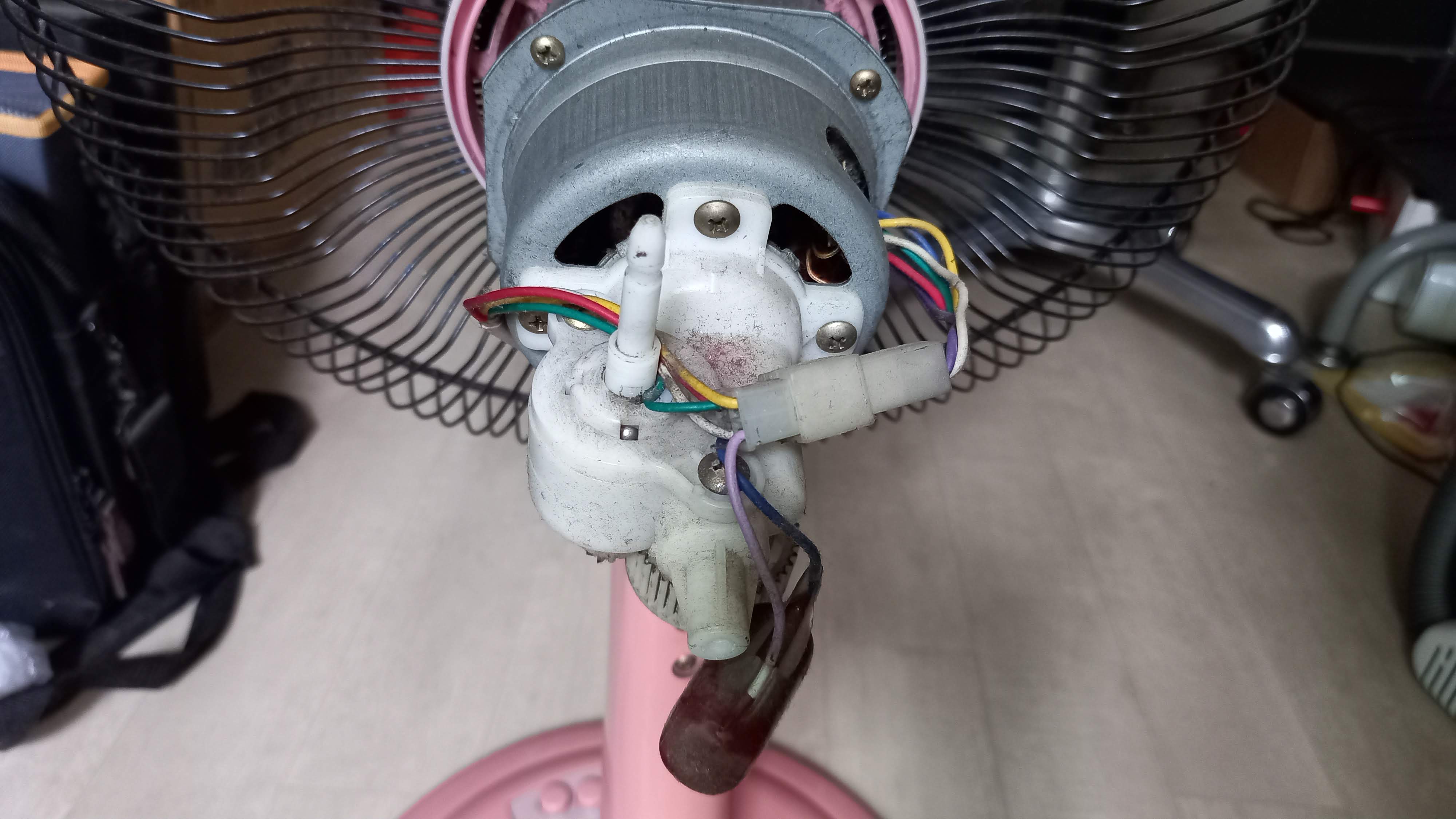

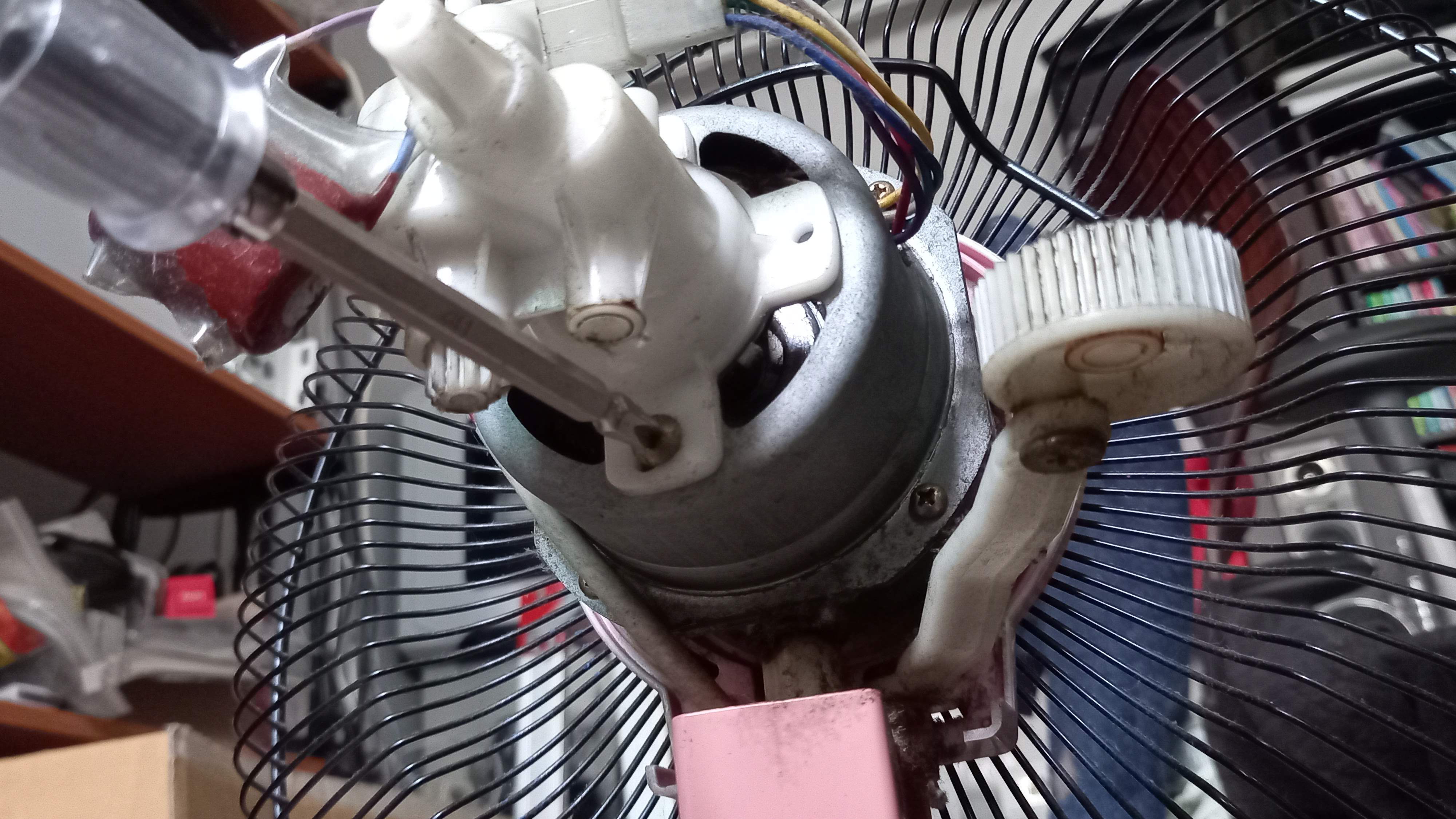

회전 기구물을 모터와 분리합니다



회전 기구물과 간섭이 있어서 1개의 나사를 풀 수 없습니다

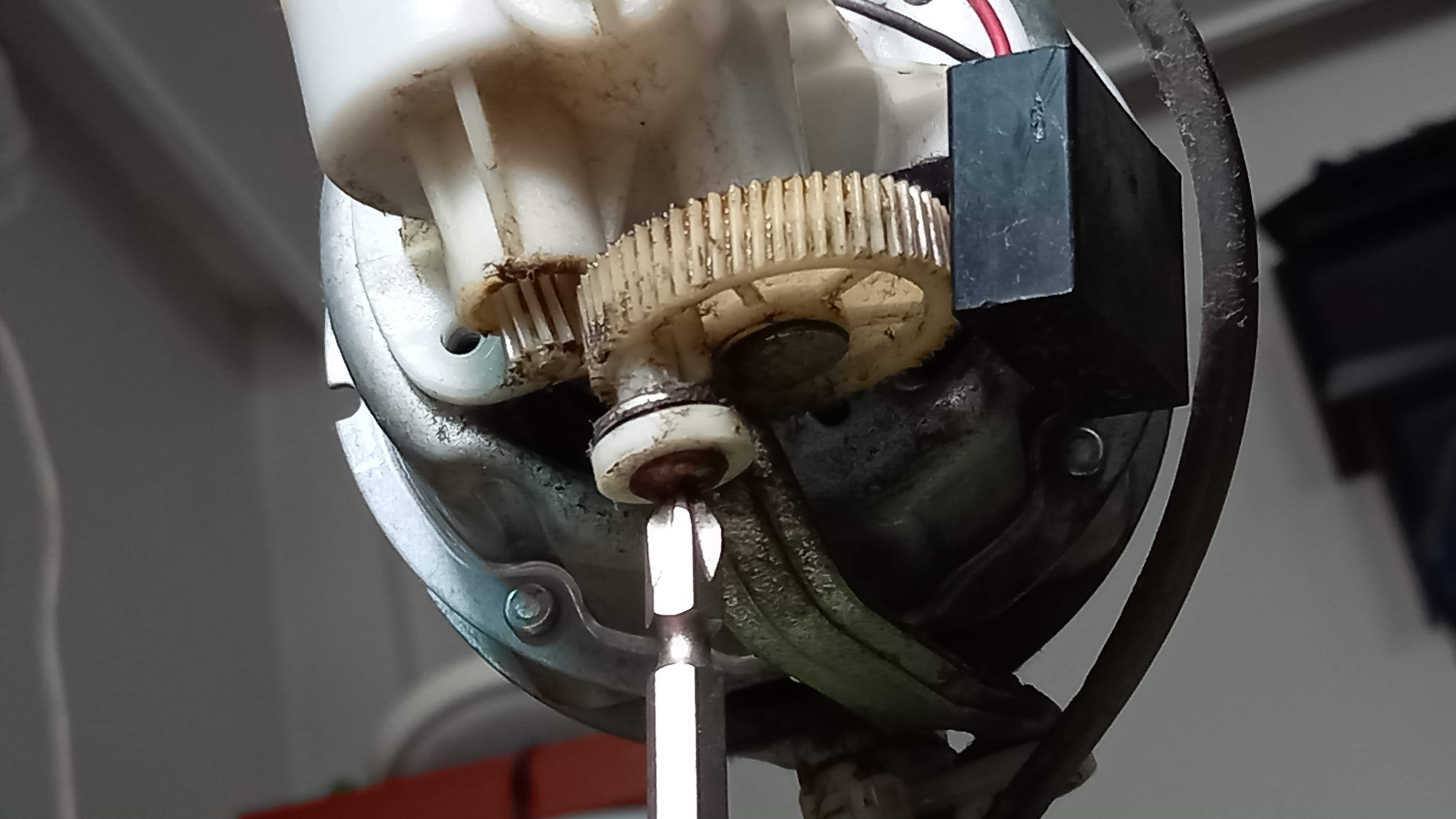

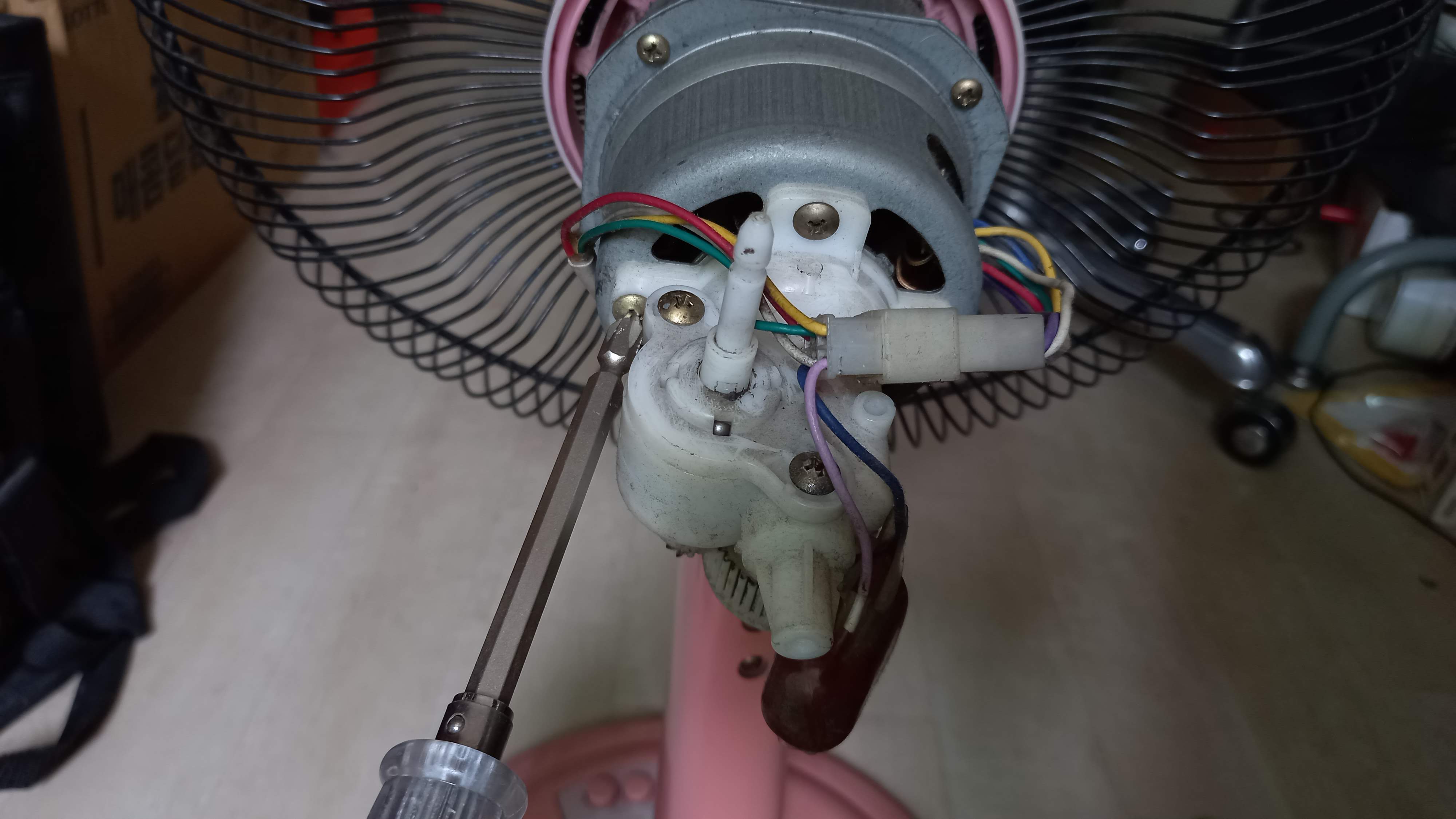

회전 기구물에서 나사를 가리고 있는 기구 부분의 나사를 풀어줍니다



이제 나사가 보이니 풀어 줍니다

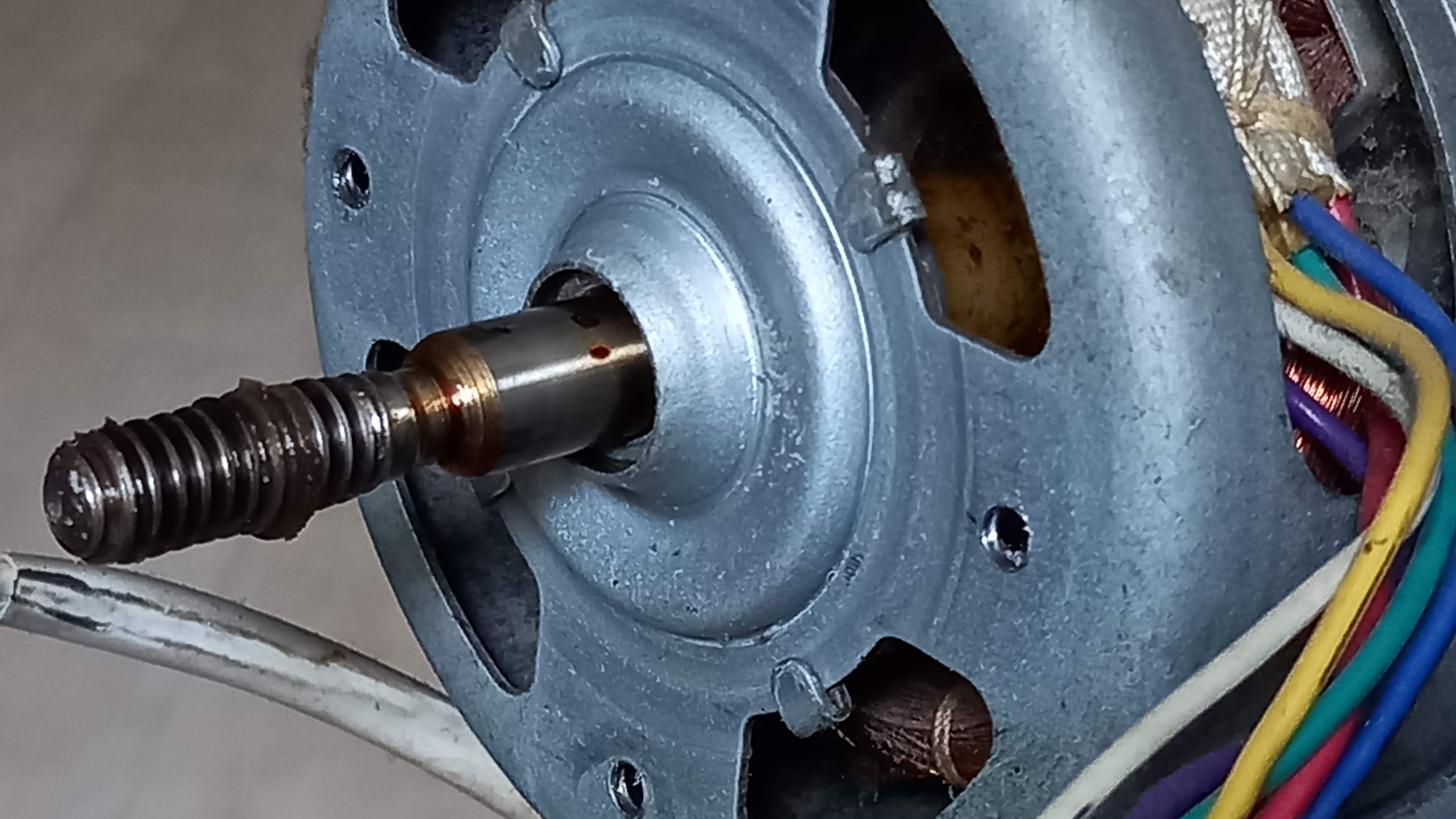

뒤쪽 축에도 굳은 구리스가 보입니다

앞쪽 모터축과 동일하게

면봉으로 굳은 구리스를 닦은 후에

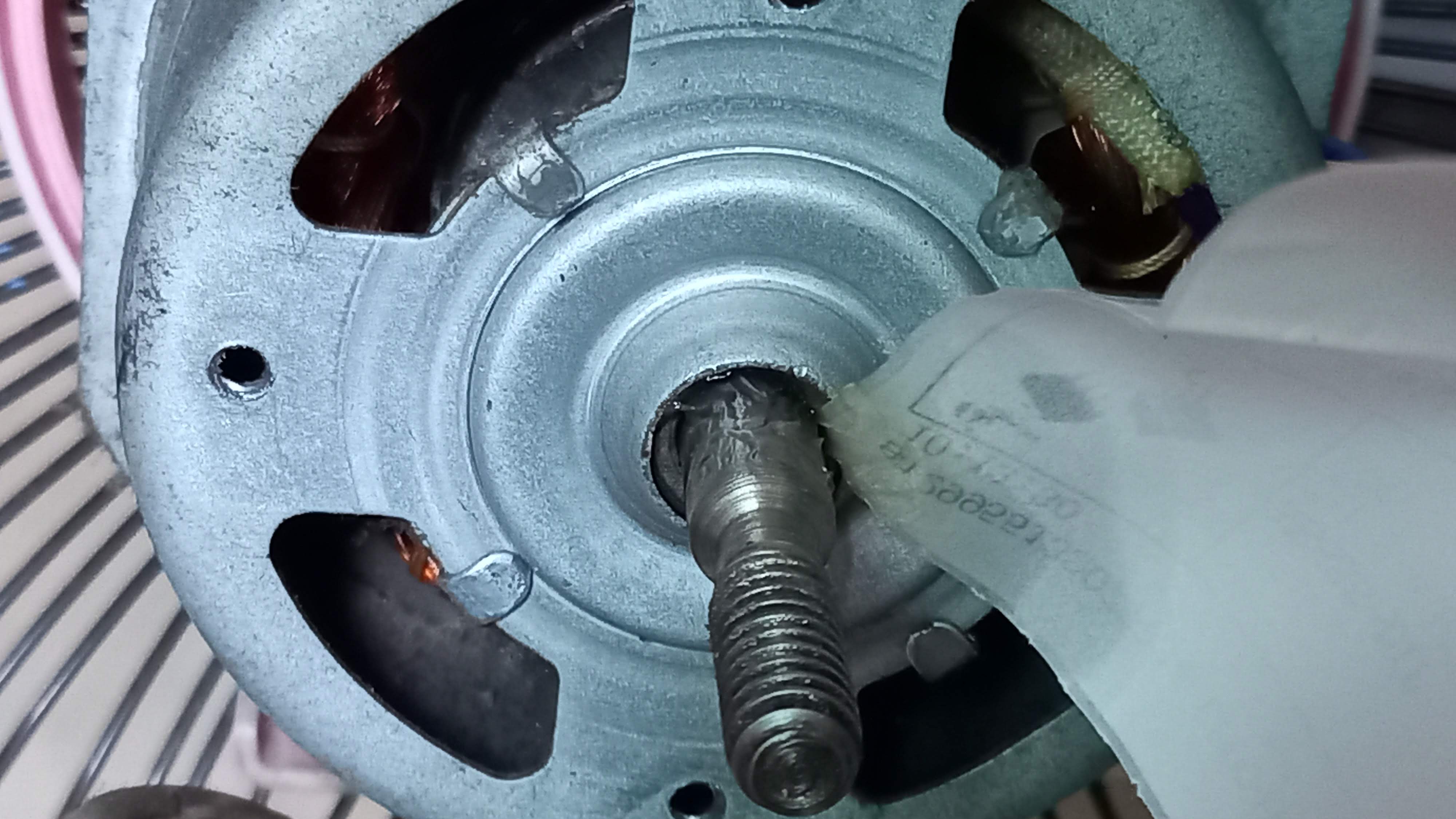

코팅된 종이를 이용하여 구리스를 발라 주었습니다

조립 후에 동작시켜 봅니다

부드럽게 잘 돌아가는지 보기 위해서

미풍을 살짝만 켰다가 꺼서 완전히 정지하기 전까지 부드럽게 움직이는지 살펴봅니다

만족스럽게 잘 작동합니다



이번에는 신일 선풍기 차례입니다

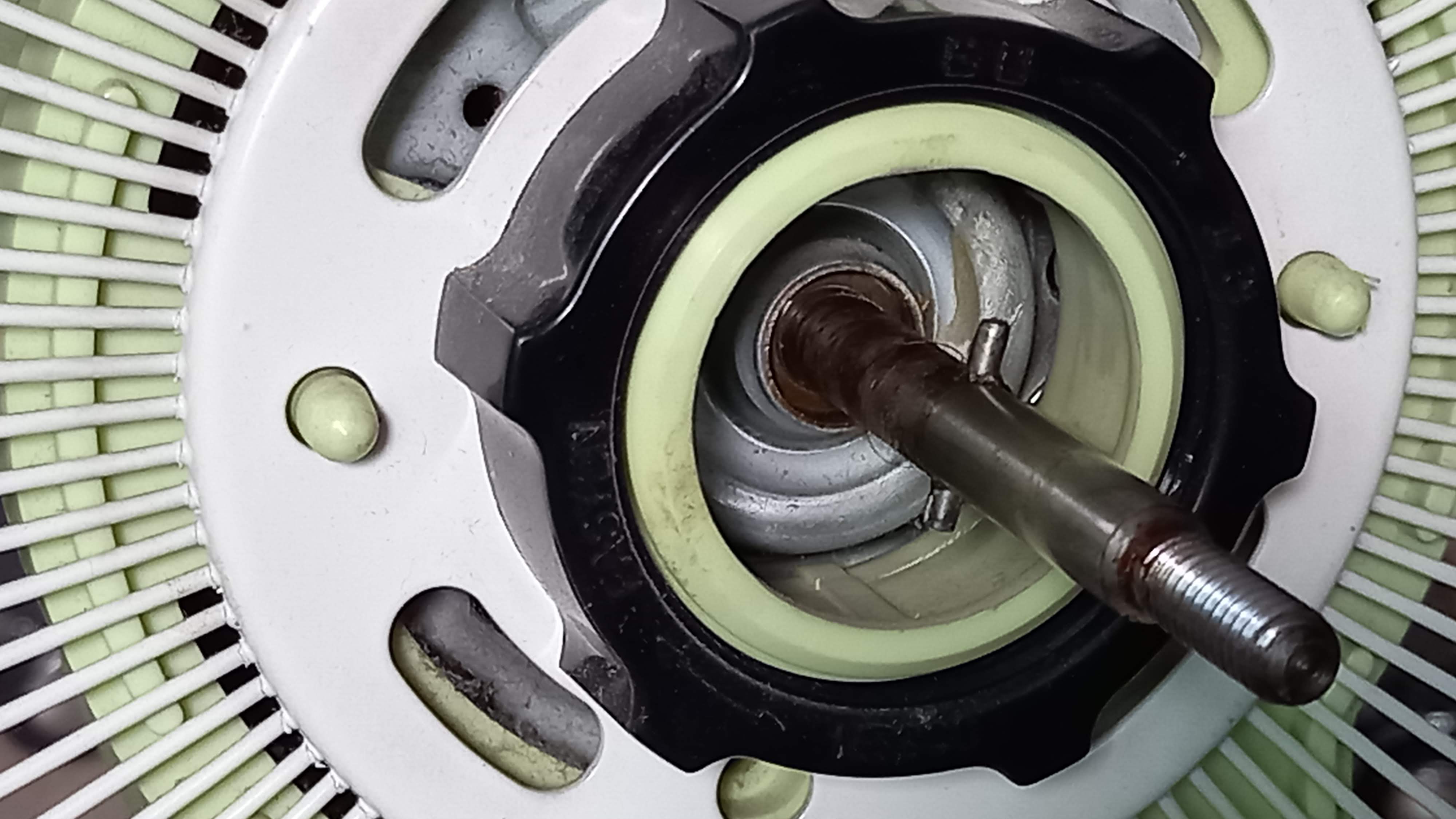

안전망과 날개를 분리 하여 모터축의 앞쪽이 보입니다

머리카락도 보이네요



머리카락과 굳은 구리스를 잘 청소하였습니다



구리스를 바르려니

모터의 앞쪽 커버가 방해됩니다

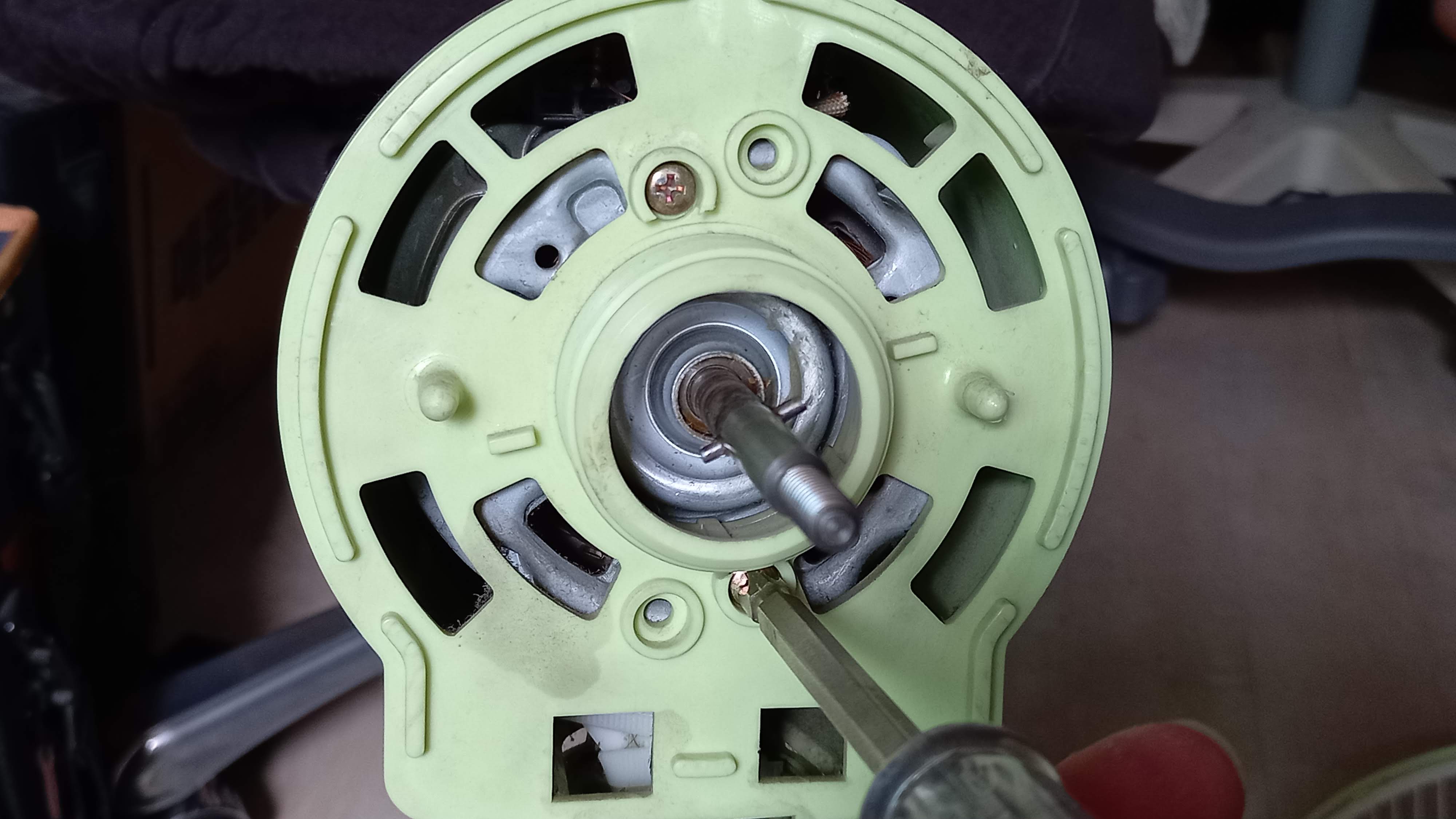

앞쪽 커버는 아래와 사진과 같이 나사 2개를 풀어주면 분리됩니다



모터 뒤커버는 신일 선풍기도 한일 선풍기와 동일하여 같은 방식으로 분리하였습니다

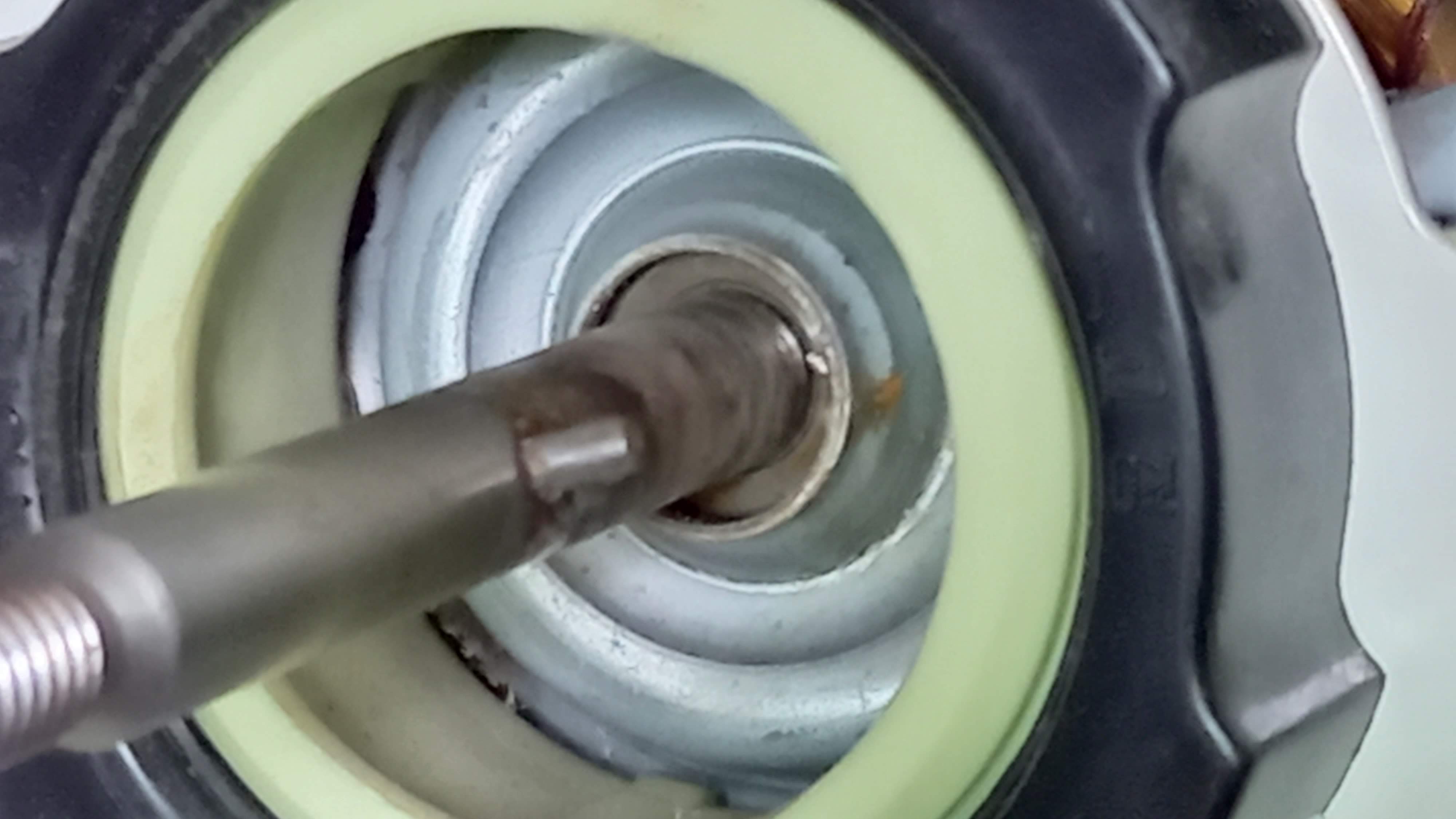

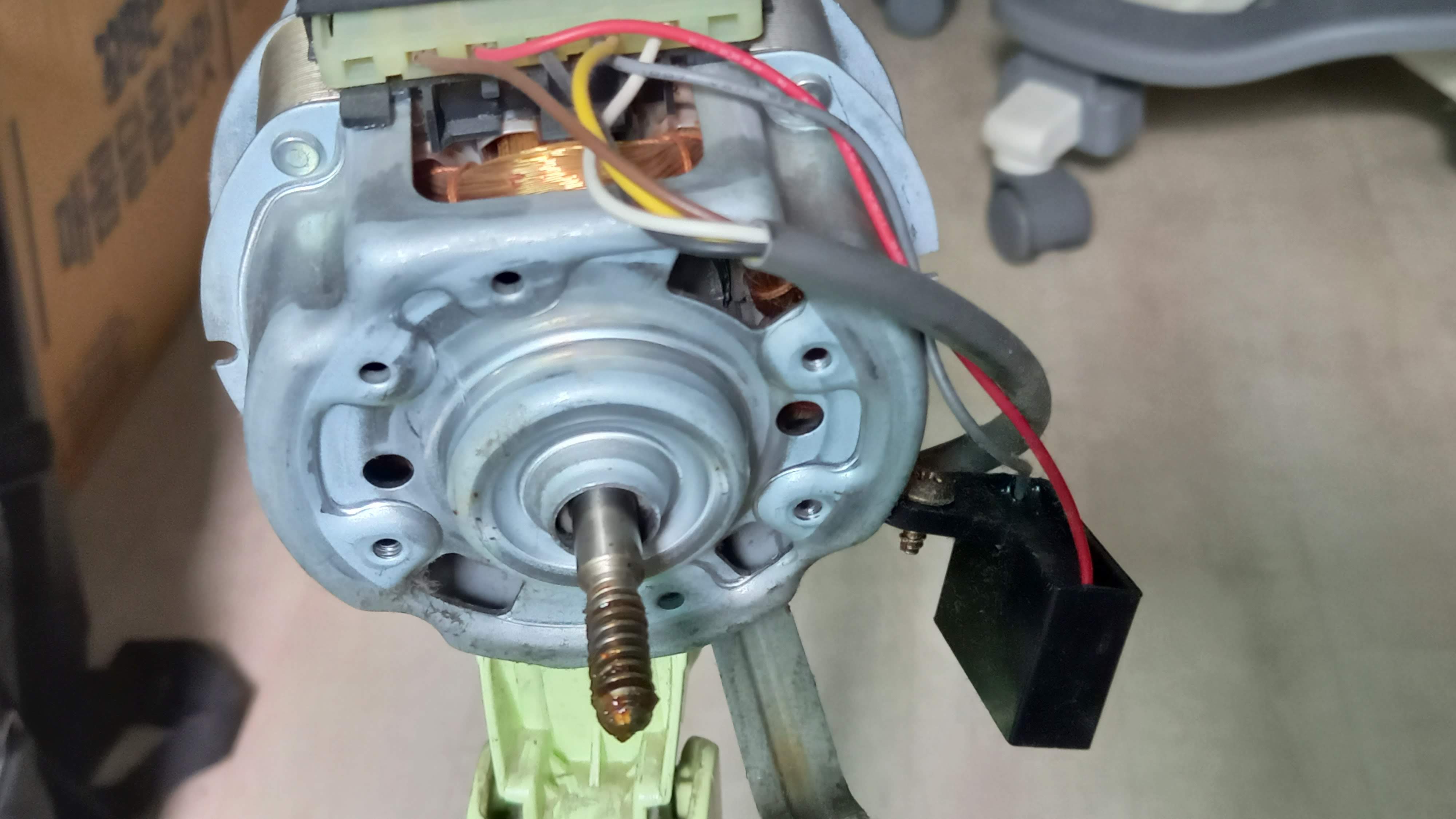

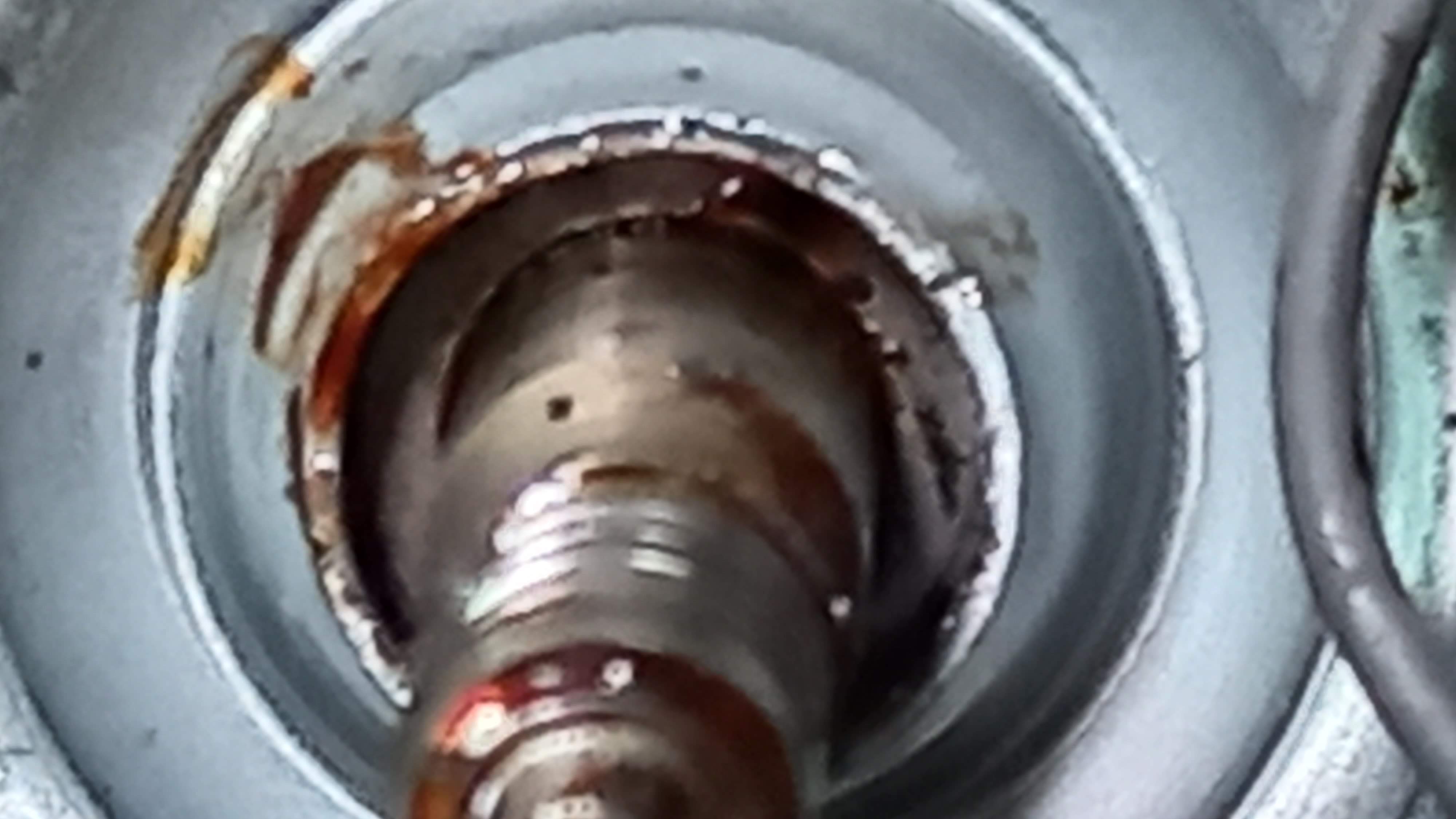

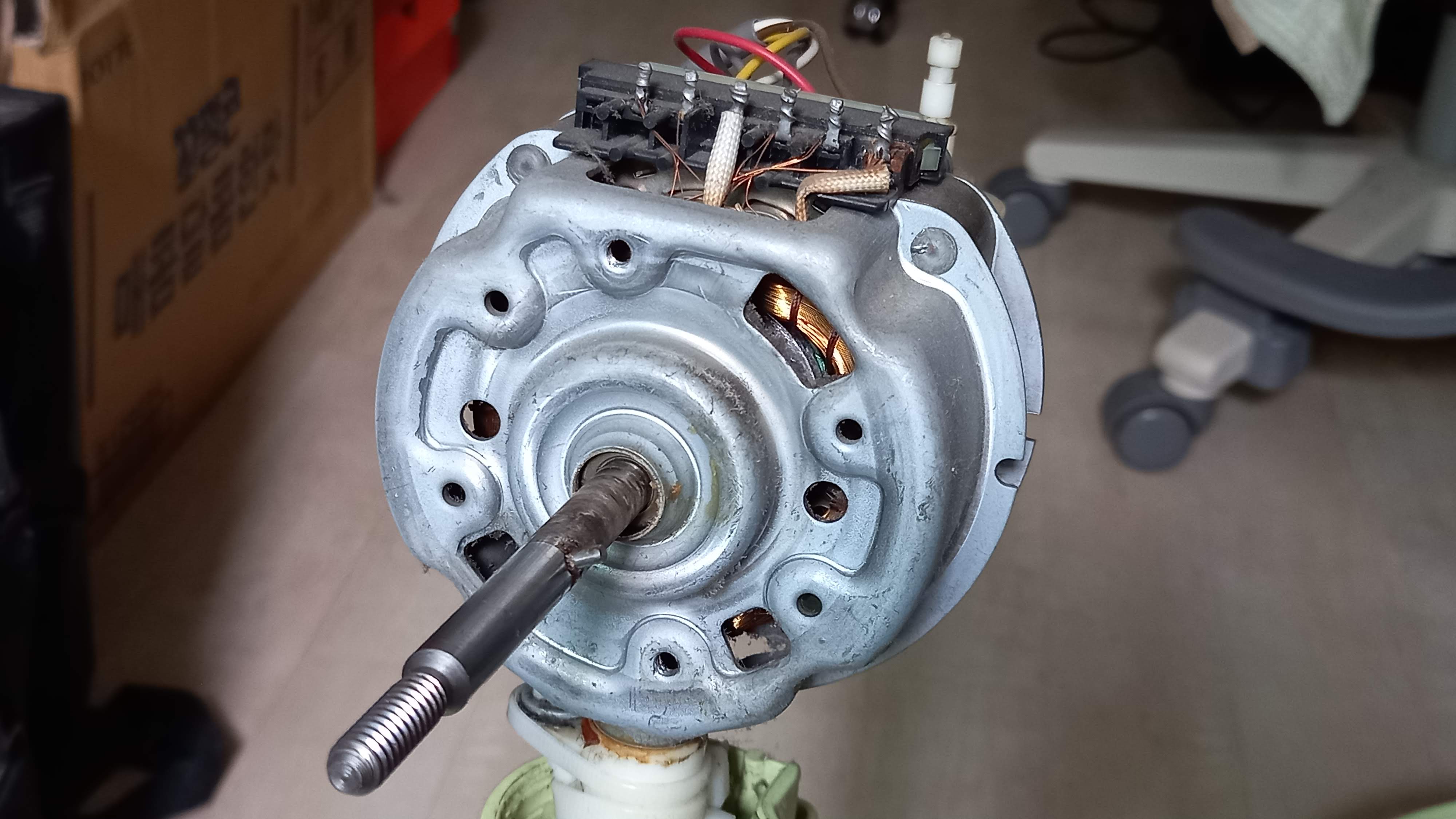

앞쪽 모터축의 모습입니다

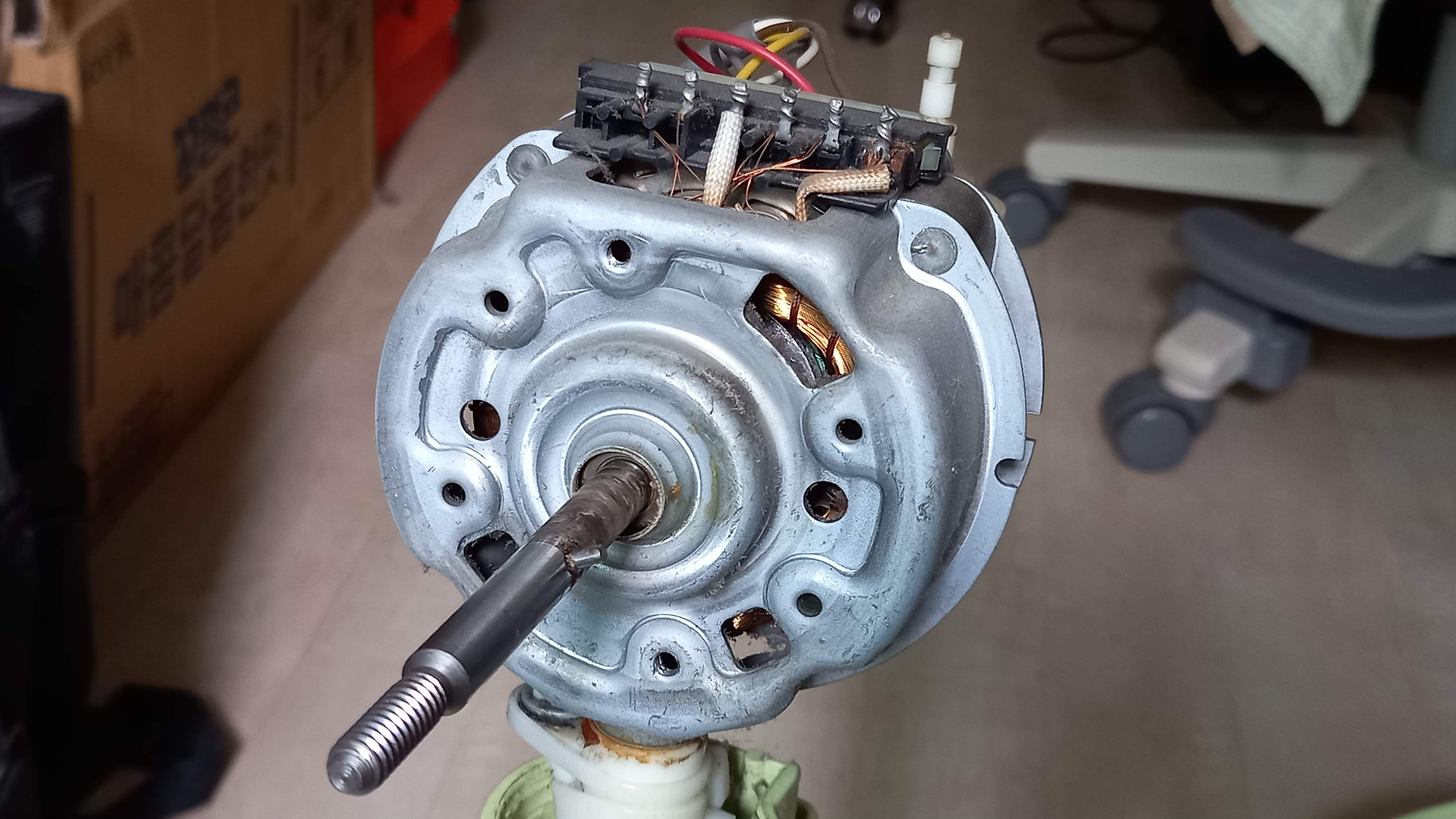

모터의 뒤쪽을 보니 한일 선풍기와 매우 유사합니다



다른 부분은 회전 기구물의 모양과 고정방식이 살짝 다릅니다

회전 기구물을 모터에서 분리하기 위해 나사를 풀 때

추가로 풀어야하는 기구를 고정한 나사도 조금 다른 위치입니다

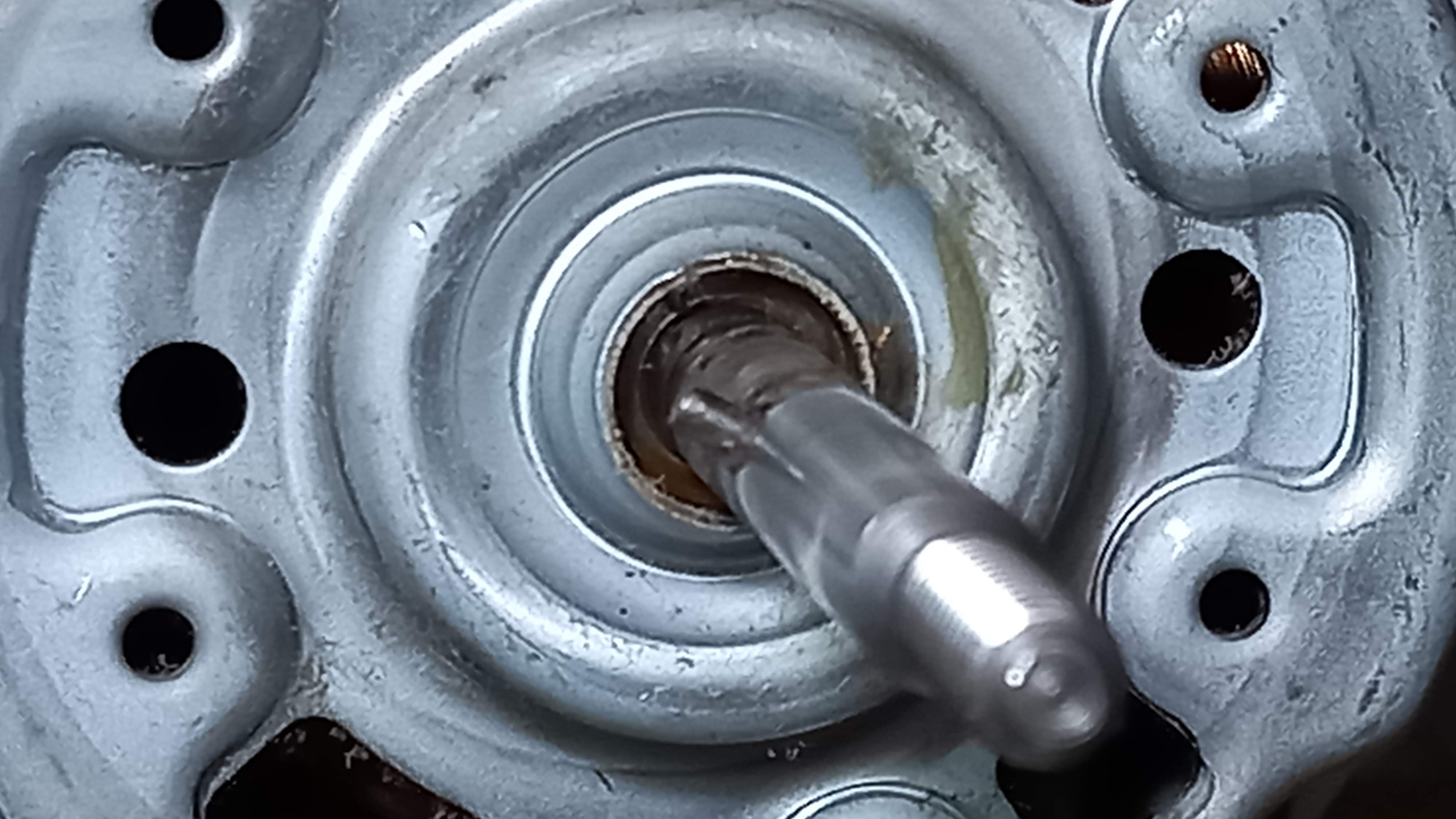

모터 뒤쪽의 축이 보입니다

한일 선풍기와 동일하게 굳은 구리스를 닦아주고

새로 구리스를 발라주었습니다

다만 구리스의 양을 조금 줄여 보았습니다

그래도 손으로 돌려보니 좋아진 것이 느껴집니다



사진에 잘 안보이네요

뒤쪽 모터축에 바른 모습입니다



앞쪽 모터축에 바른 모습입니다



조립 후에 확인해 봅니다

부드럽게 잘 돌아가는지 보기 위해서

미풍을 살짝만 켰다가 꺼서 완전히 정지하기 전까지 부드럽게 움직이는지 살펴봅니다

매우 잘 동작합니다



오늘은 한일선풍기와 신일선풍기를 수리한 내역을 공유해 드렸습니다
