선풍기 수리 총정리(DIY)

아래의 글들에서

클립 선풍기, 일반 선풍기, 천장 선풍기를 수리하였습니다



https://robocomman.tistory.com/446

한일 클립 선풍기 수리기(DIY)

https://robocomman.tistory.com/447

한일/신일 선풍기 수리(DIY)

https://robocomman.tistory.com/448

한일 천장 선풍기 수리기(DIY)



다른 선풍기들은 수리 후 잘 동작하고 있으나

천장 선풍기는 점차 천천히 돌더니 결국은 멈춰서 작동하지 않습니다



오늘은 천장 선풍기의 모터를 분해하여

굳은 구리스를 청소하고 구리스를 발라서

수리한 내용을 공유해 드립니다



아래사진은 구리스가 매우 많이 굳어서

모터축을 두손으로 힘을 꽉주고 돌려야 아주 간신히 돌아가는

위독한 오늘의 환자입니다

위에 소개한 3개의 글에서와 같이 모터축의 바깥쪽만 구리스를 넣어 보았으나

거의 변화가 없습니다

따라서 모터까지 분해하여 굳은 구리스를 청소해야 합니다

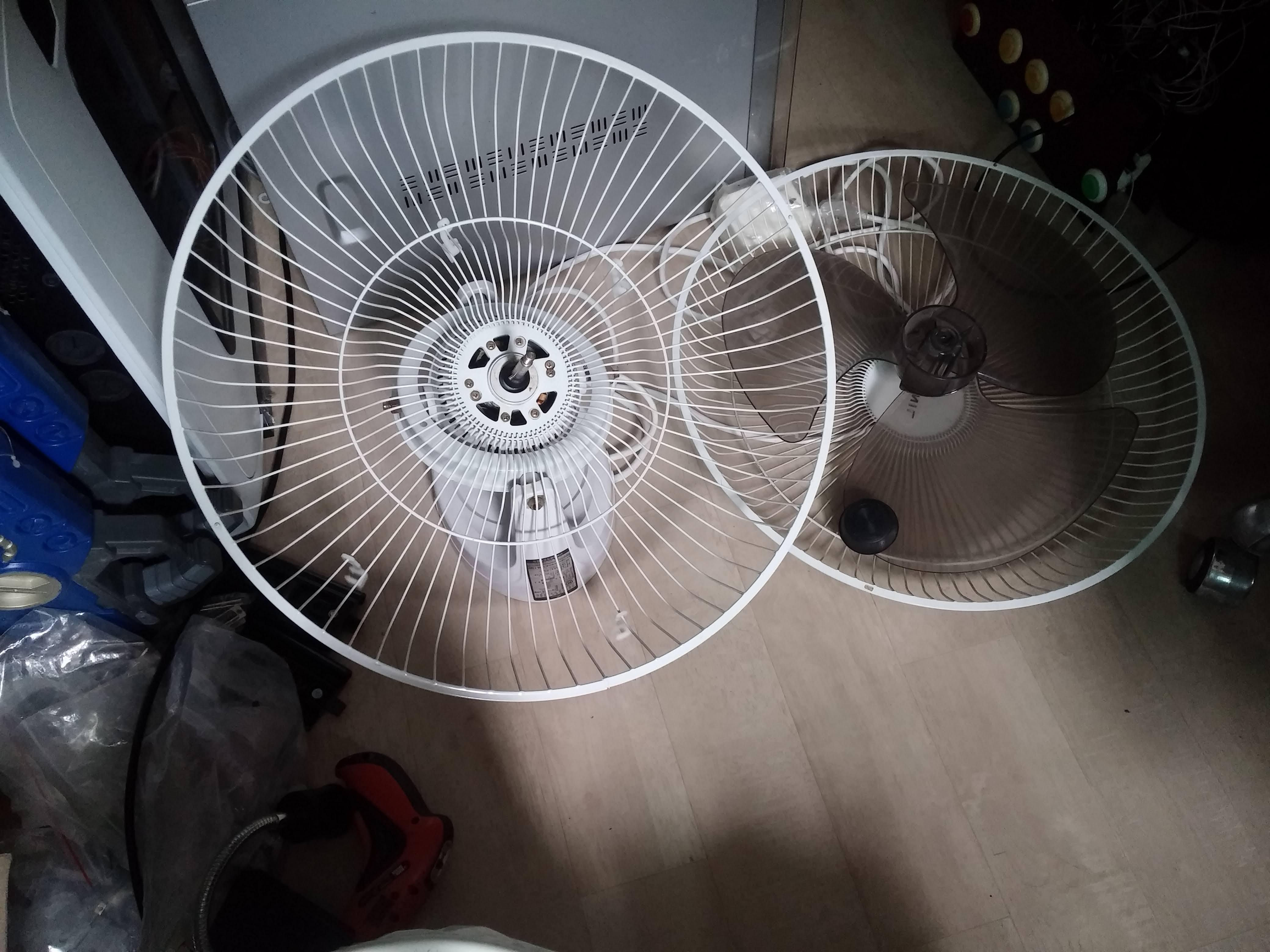

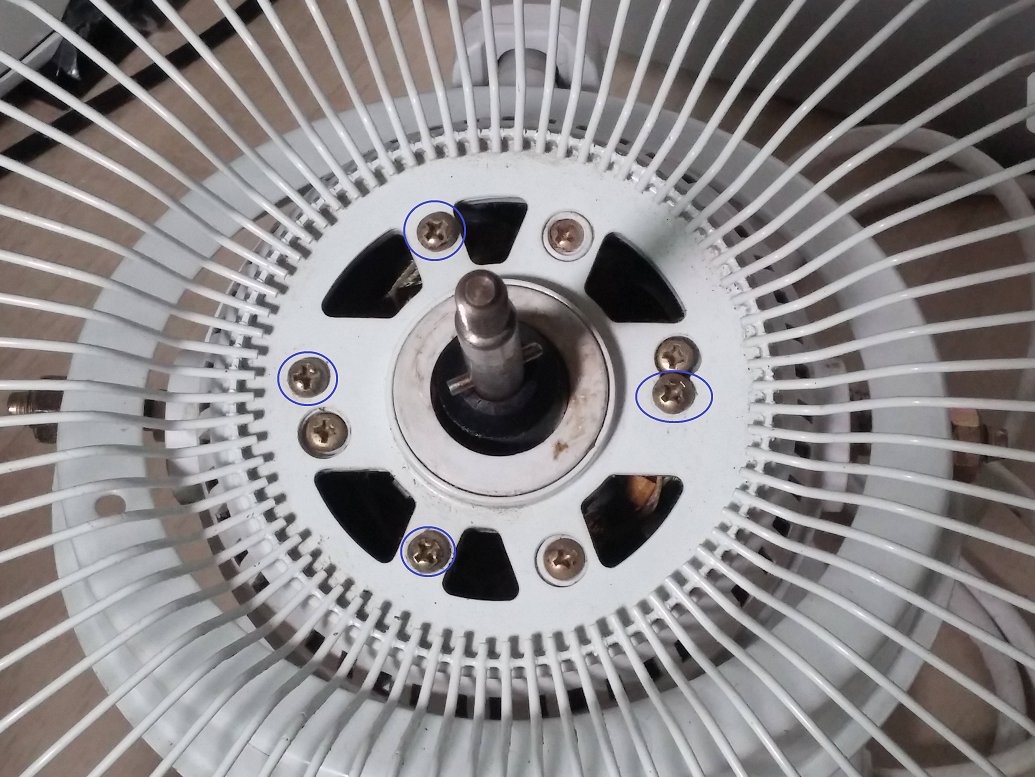

우선 아래 사진의 파랑색 원으로 표시한 4개의 나사를 풀어서

선풍기의 뒤쪽 보호망을 분리합니다

보호망을 제거하니

모터의 앞쪽을 덮고 있는 플라스틱 케이스를 고정하는 나사가 보입니다

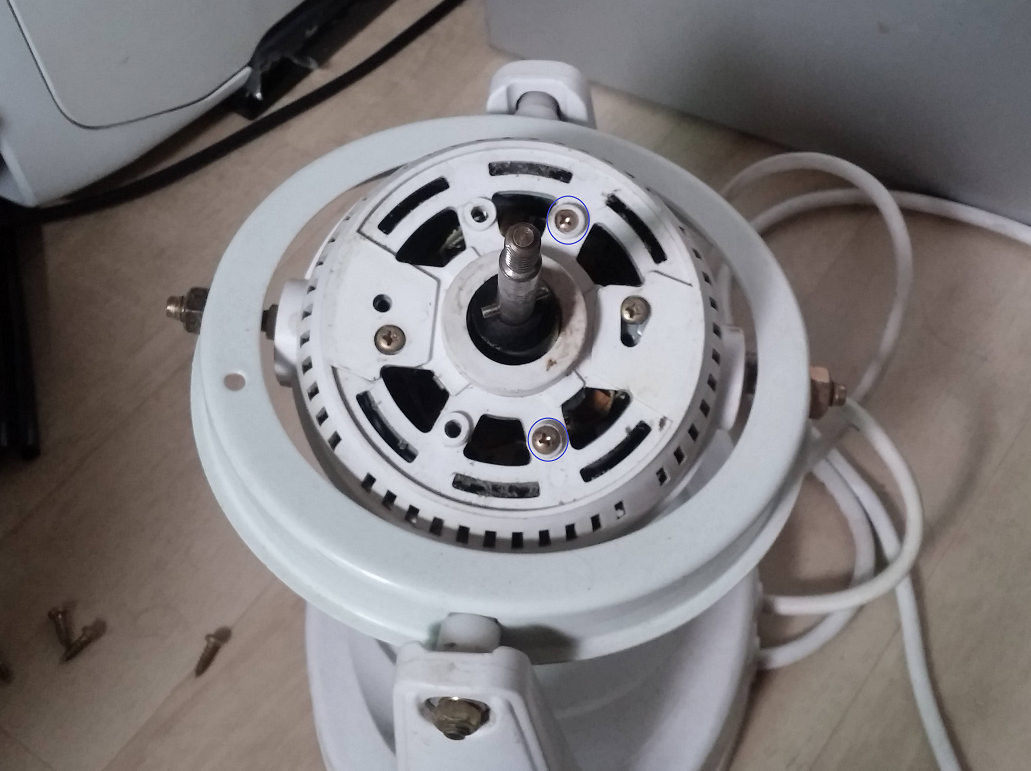

아래 사진의 파랑색 원의 2개 나사를 풉니다



플라스틱 케이스가 분리되고 모터의 앞쪽이 보입니다

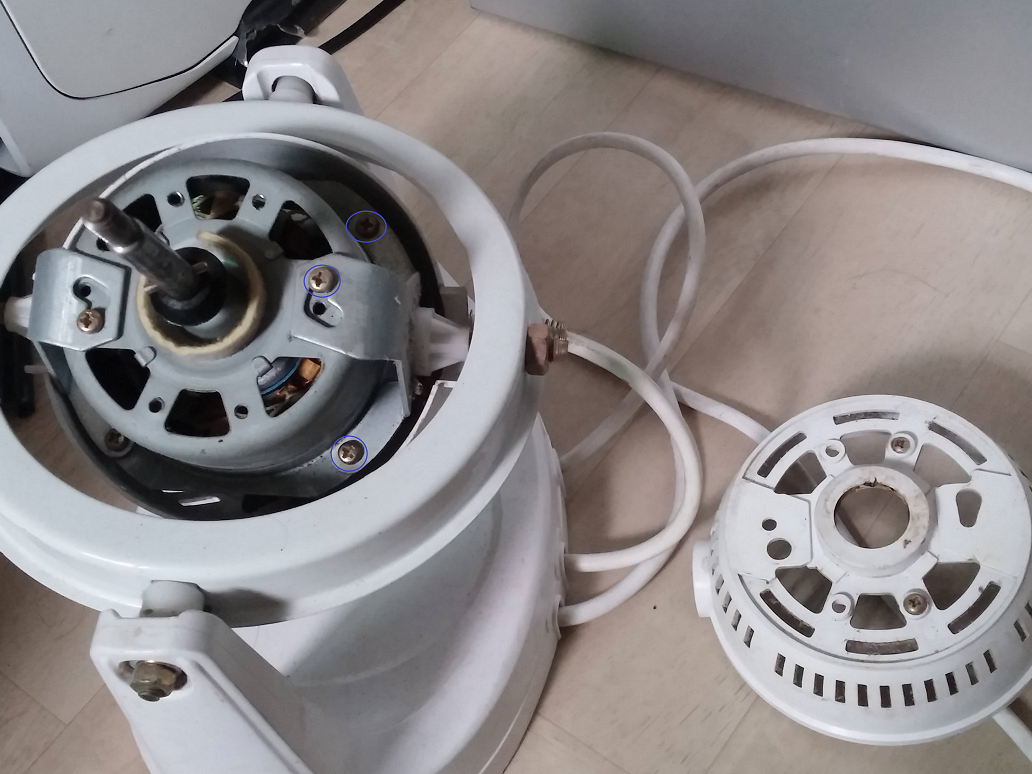

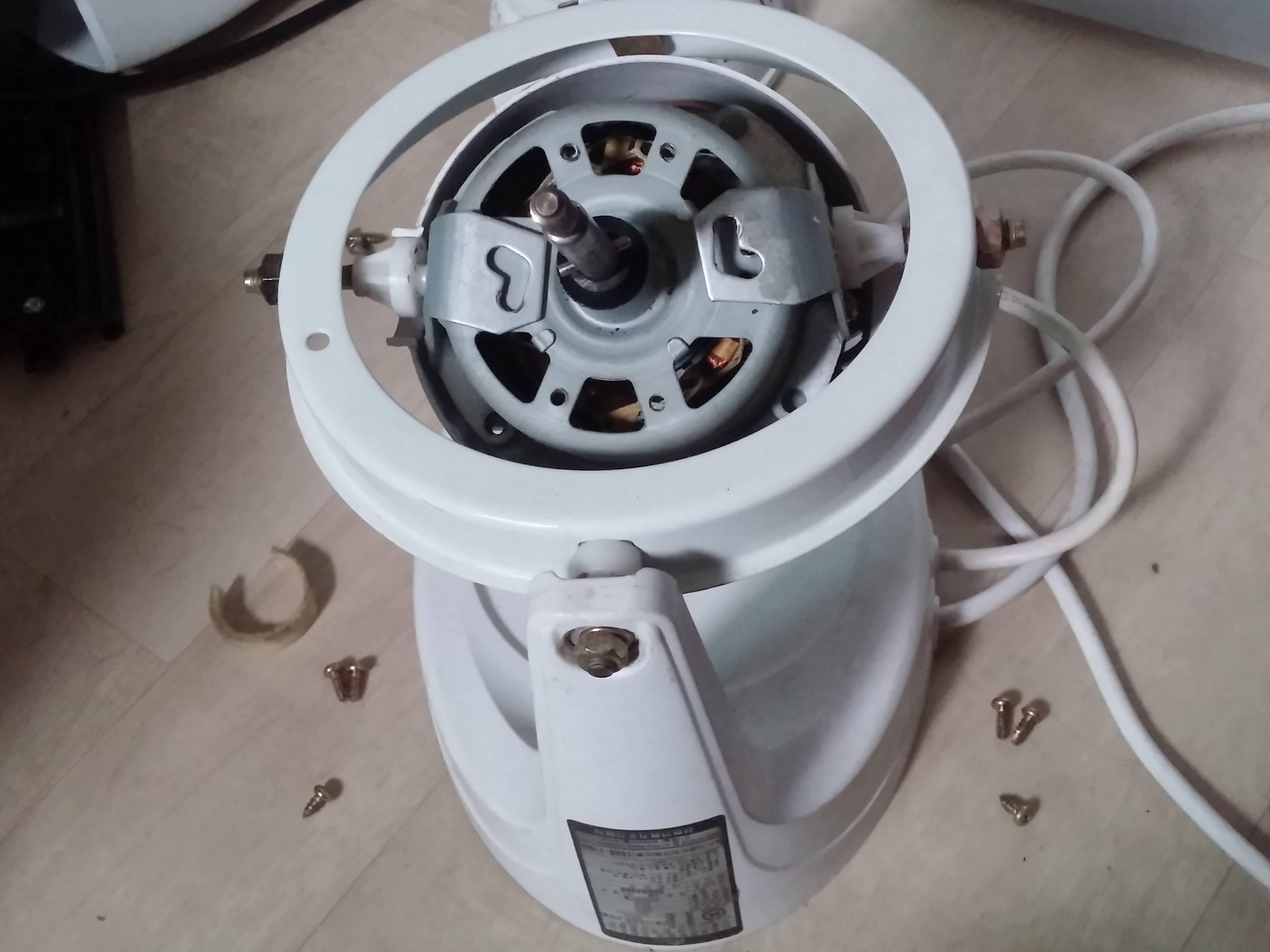

아래 사진의 파랑색 원의 나사를 풀어서 모터와 회전을 위한 틀과 분리합니다

사진에는 표시하지 않았으나 왼쪽 3개의 나사도 동일하게 풀어줍니다



모터와 회전틀이 분리되었습니다



회전틀에서 모터를 완전히 분리하기 위해 살펴보다 보니

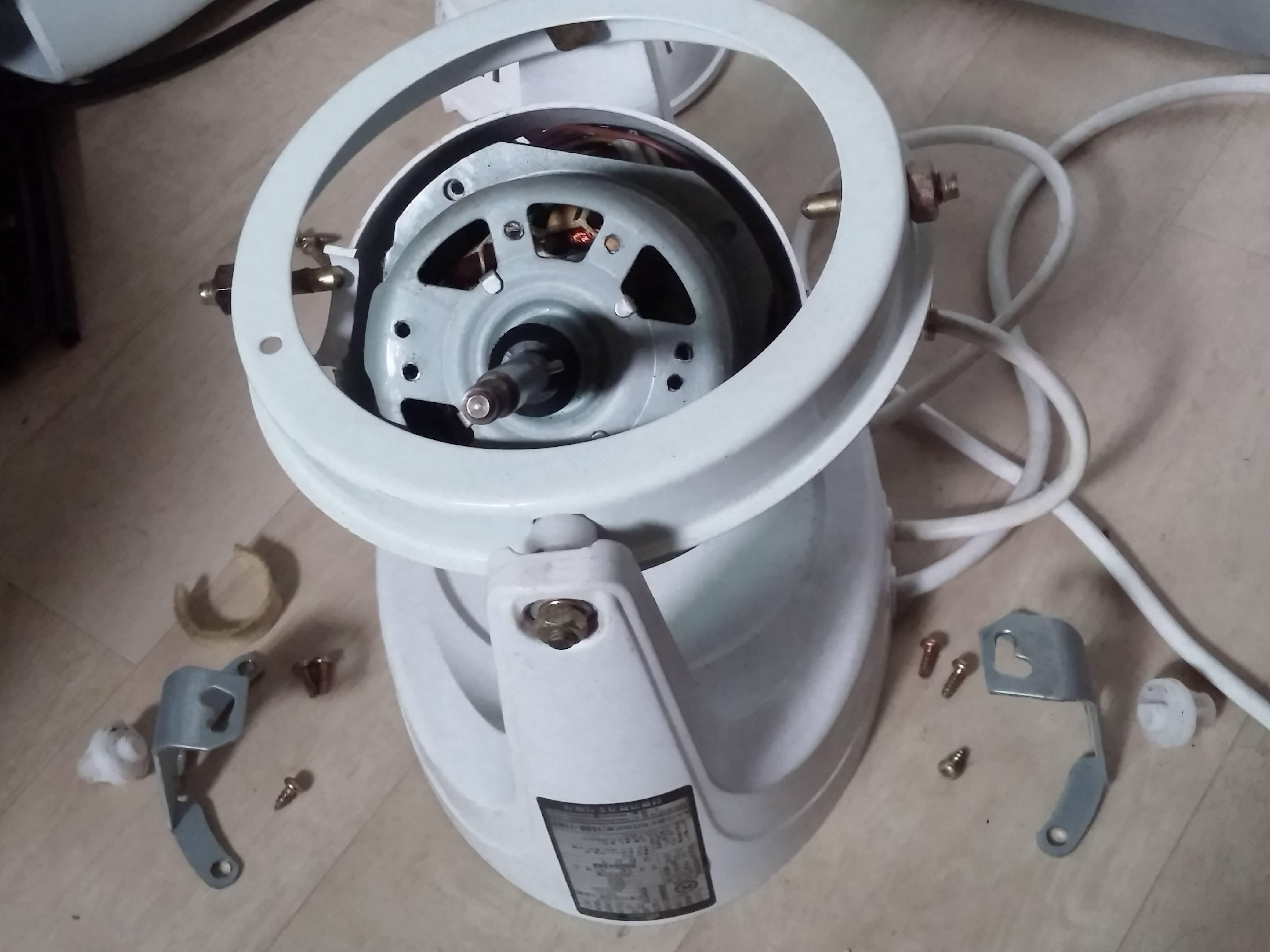

아래 사진과 같이 고정하던 부속들이 분리되면서 모터가 회전틀에서 분리됩니다



이제는 모터 뒤쪽을 분리할 차례입니다

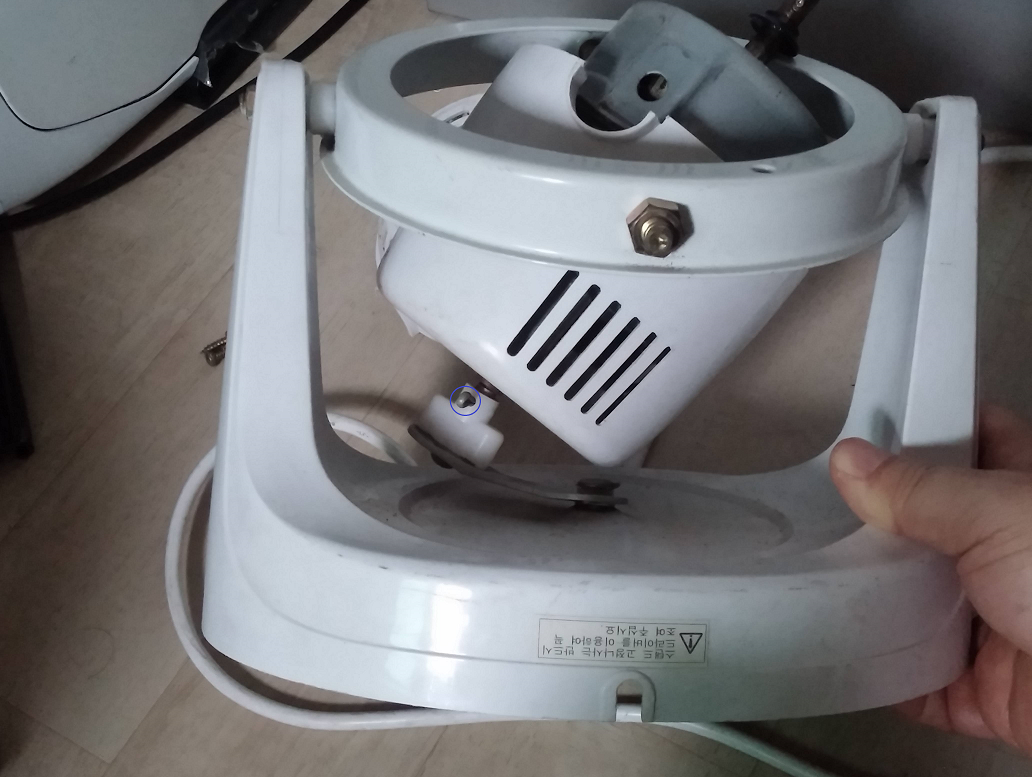

아래 사진의 파랑색 원으로 표시한 회전축에 고정한 핀을

펜치나 롱노우즈를 이용하여 뽑아줍니다

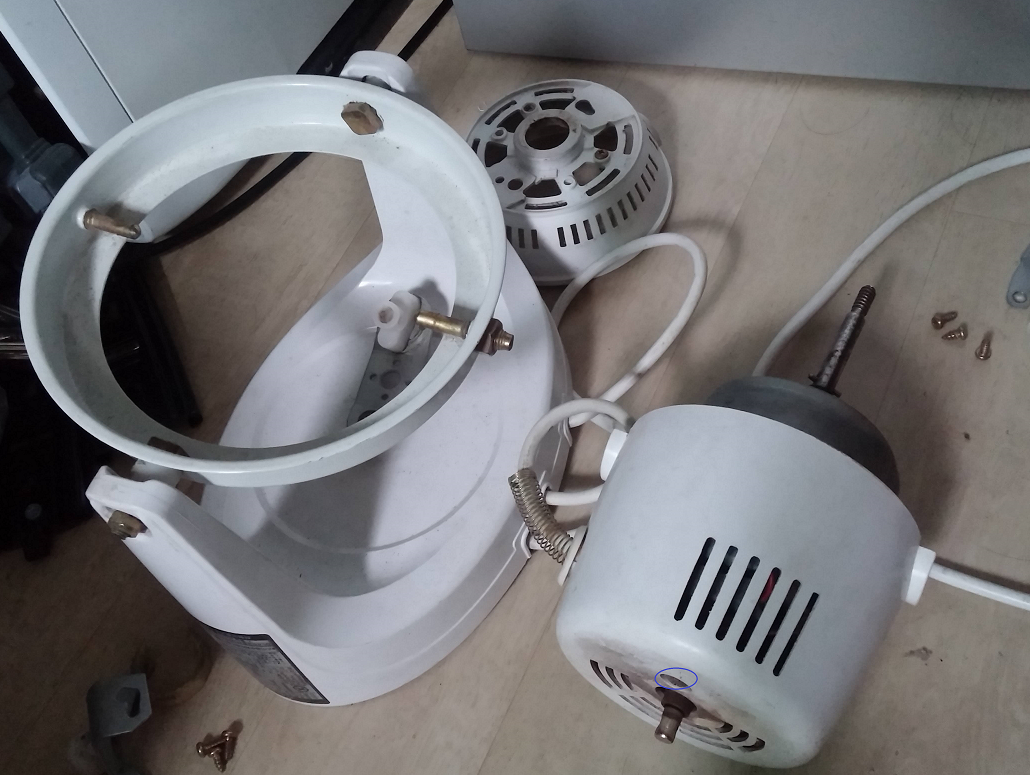

이제는 모터의 후면 플라스틱 커버를 분리하기 위해

아래 사진의 파랑색 원의 나사를 풀어줍니다

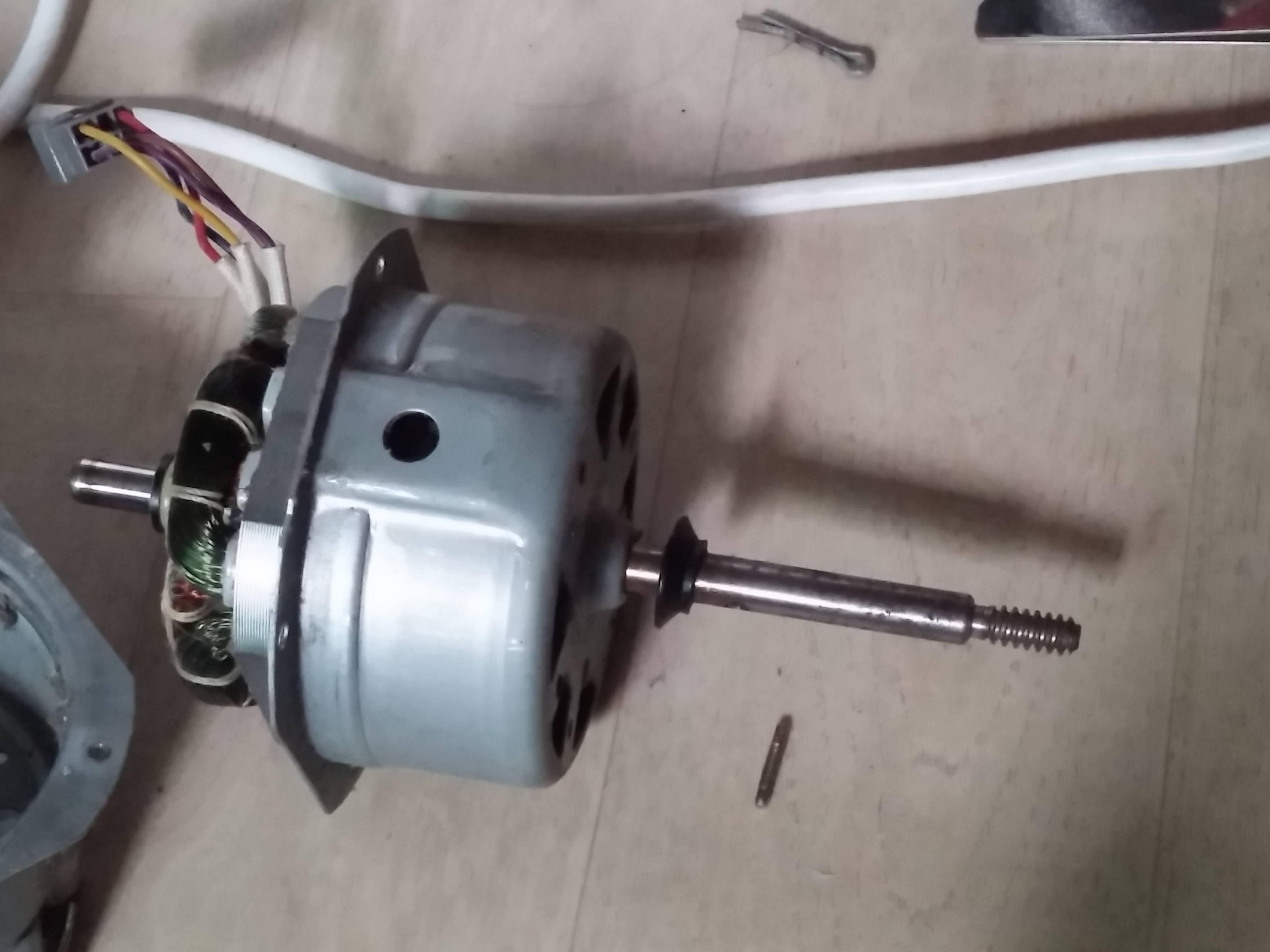

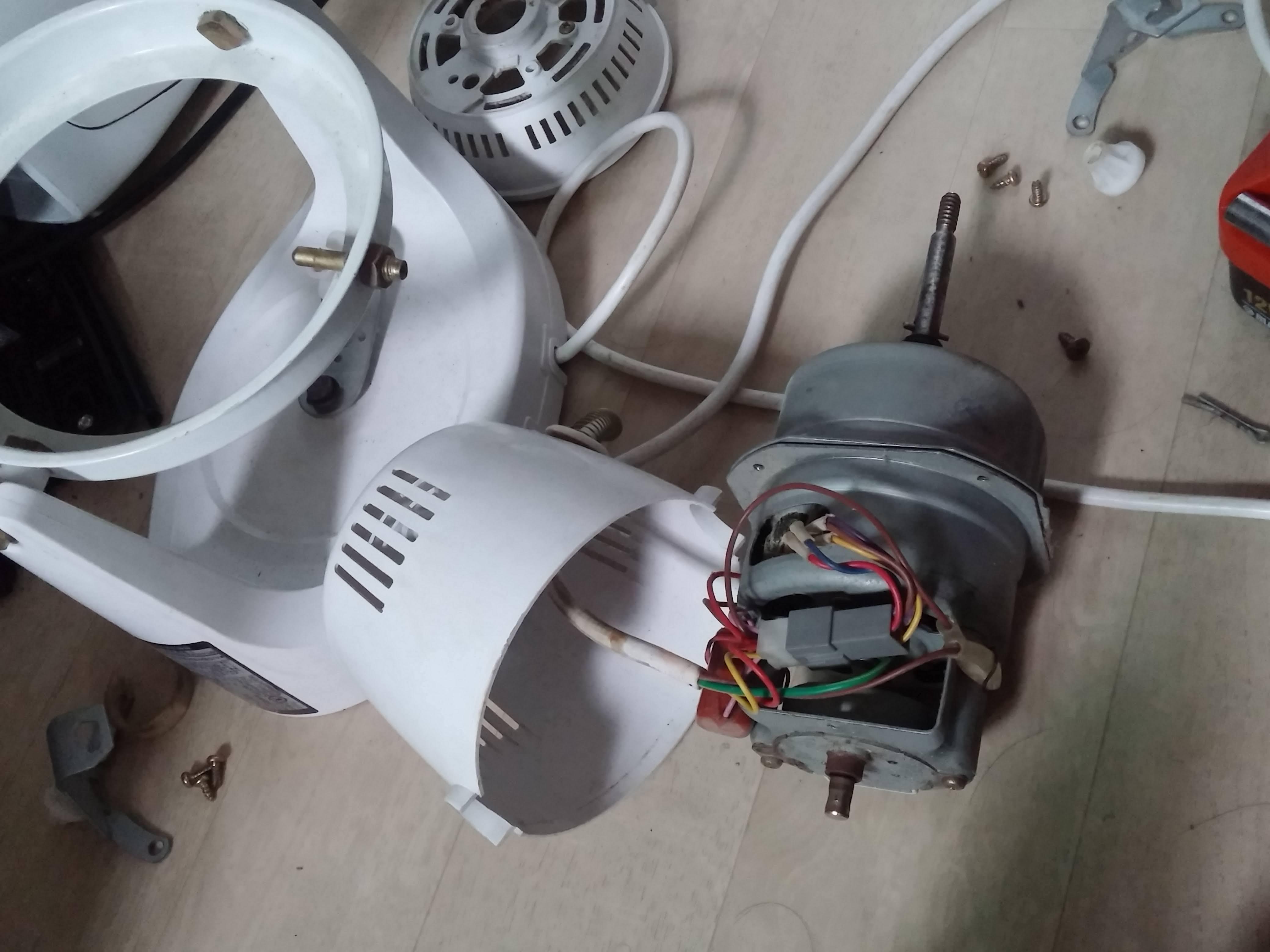

이제 모터의 모습이 완전히 드러났습니다



모터의 상태를 보니 모터의 금속 케이스를 따로 고정한 나사가 없습니다

회전틀과 모터를 고정하는 부속을 결합하는 나사가 모터의 케이스도 같이 고정하는 구조입니다



모터 금속케이스를 열기 전에

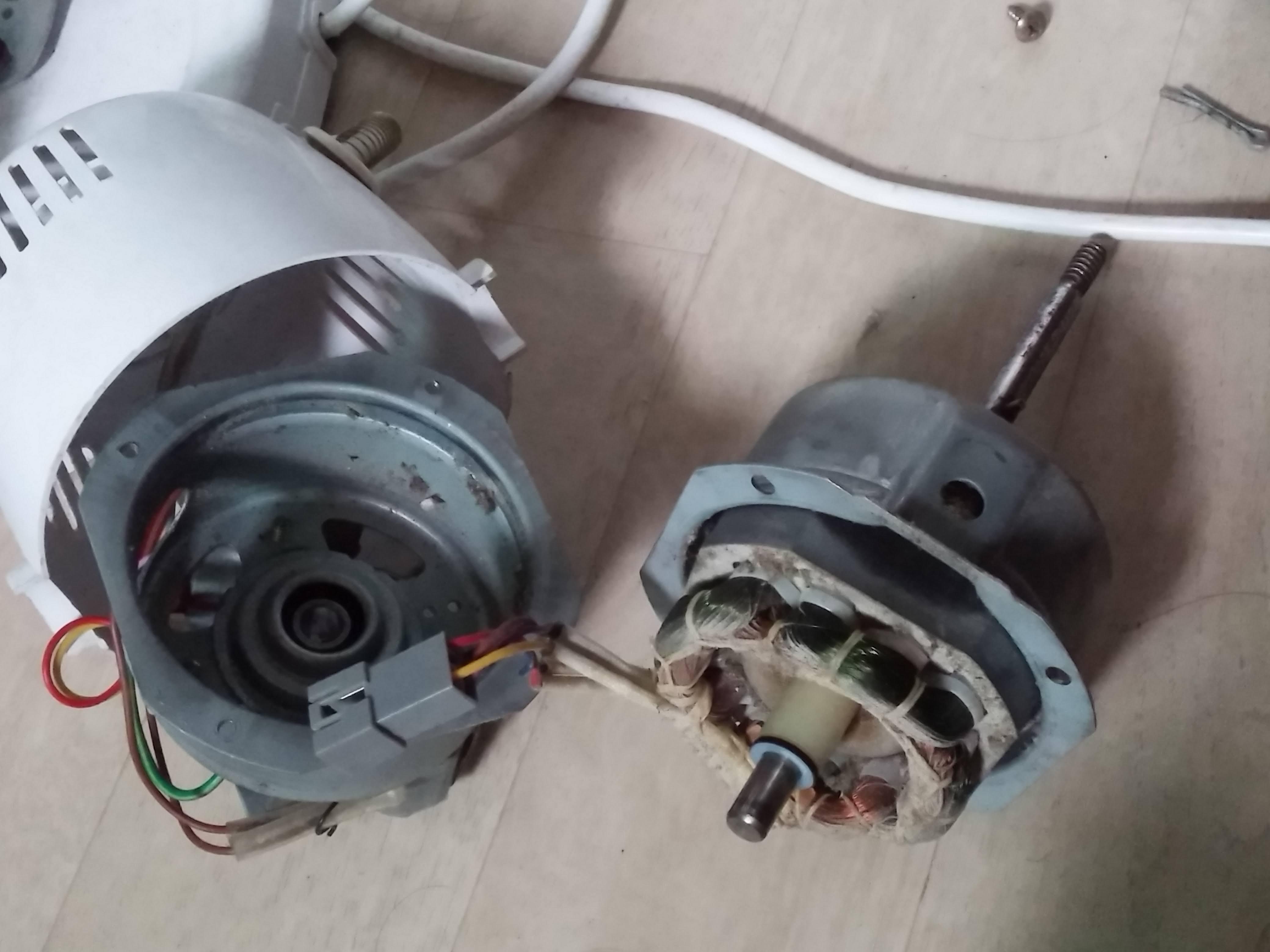

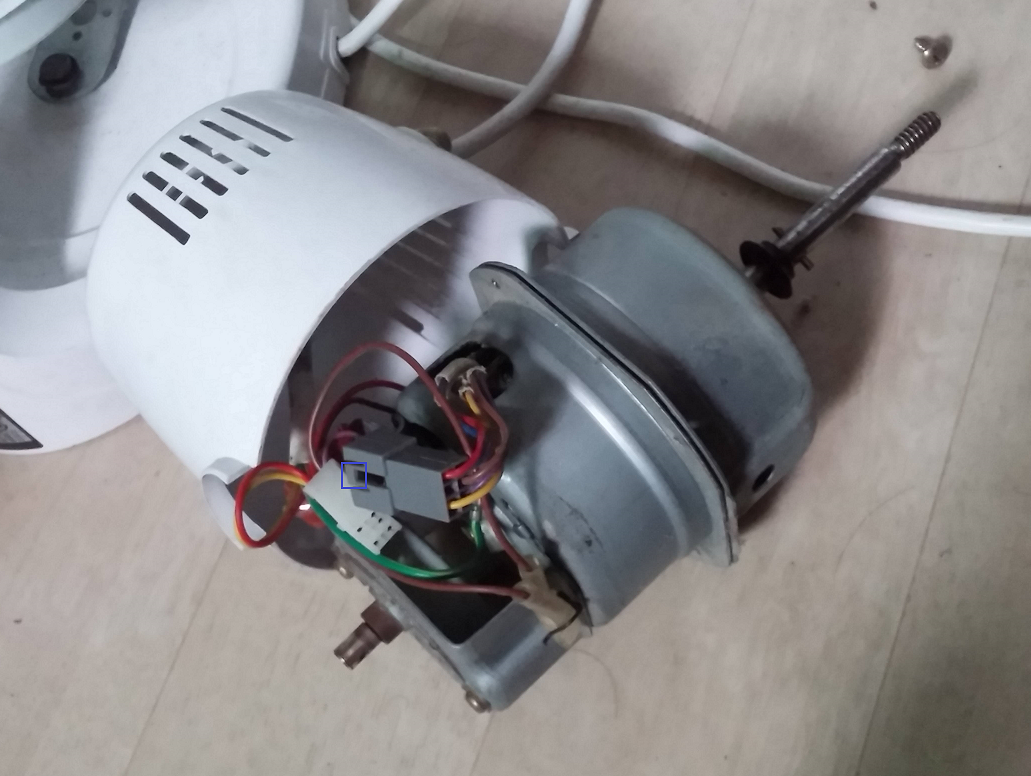

아래 사진과 같이 흰색과 회색의 전원 커넥터의 분리합니다

커넥터 분리시에 가운데 고정하는 회색 플라스틱(아래사진의 파랑사각형)을 2mm정도 들어주어야 분리됩니다



전원커넥터는 금속 케이스 안쪽으로 들어가도록 살살 밀어주면서

모터의 내부가 상하지 않도록

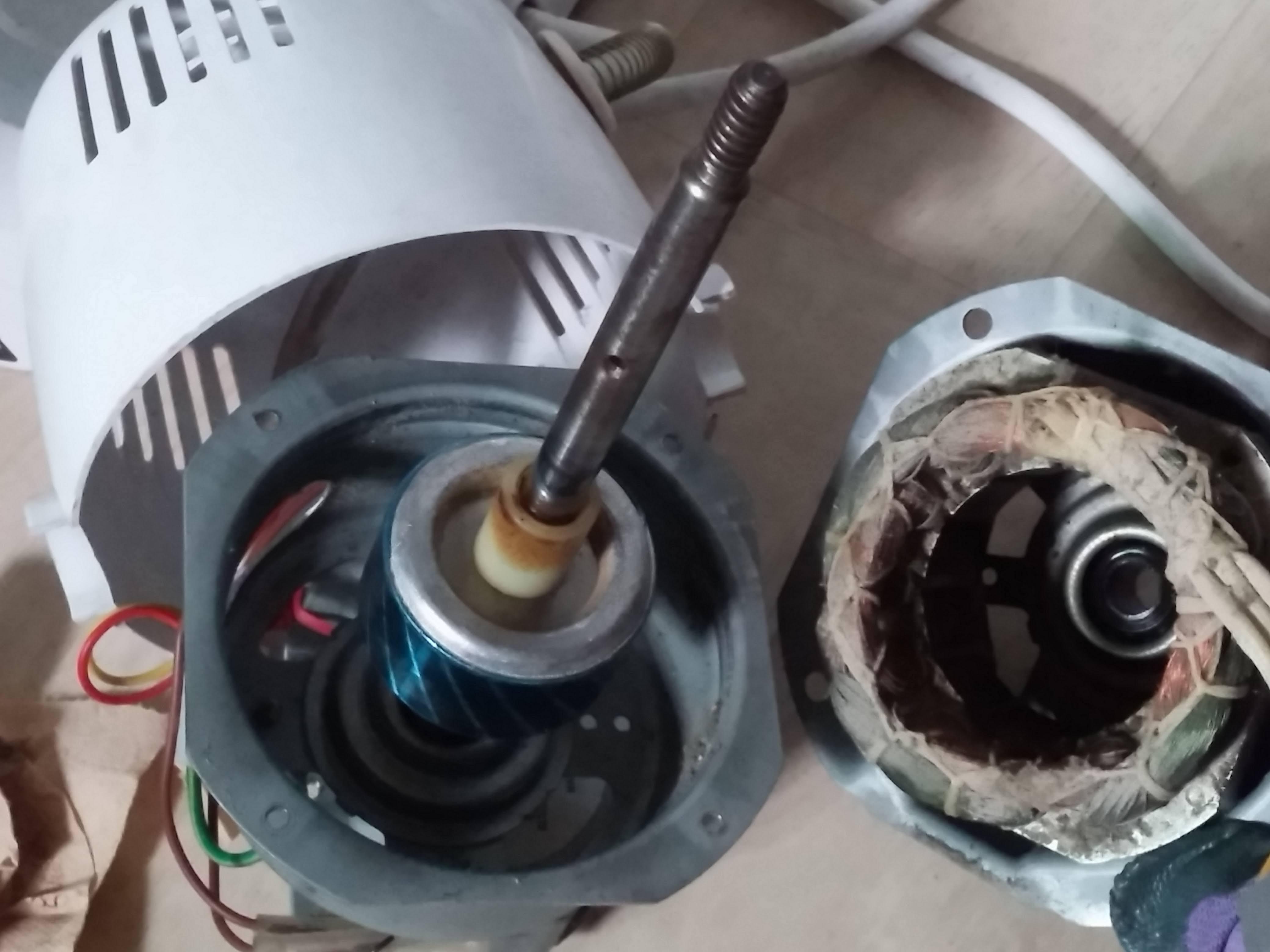

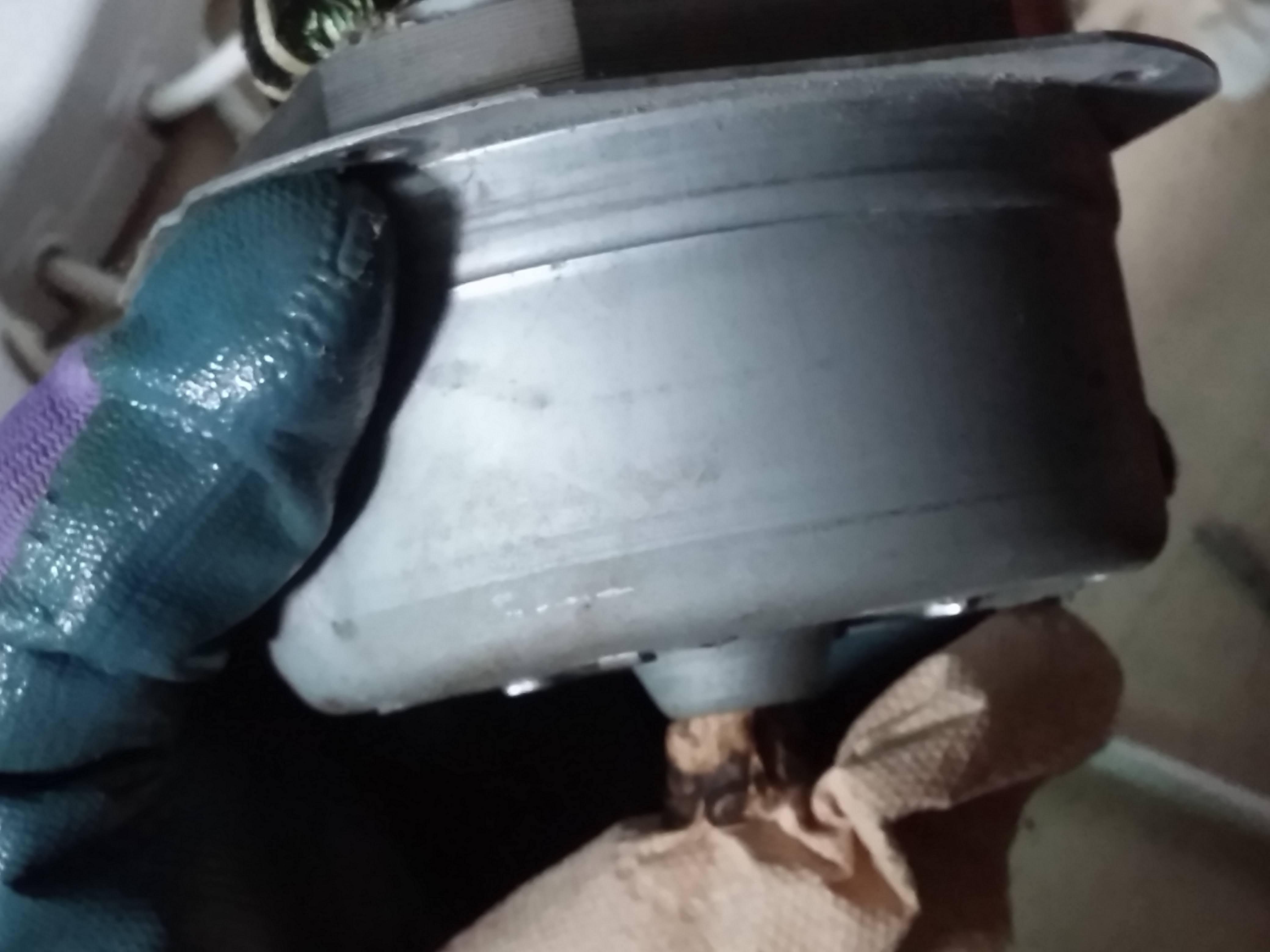

모터축을 잡고 삐뚤어지지 않도록 하면서 살살 열어보니 쉽게 열립니다



모터축을 분리할 수 있도록 모터축에 선풍기 날개를 잡아주는 수직으로 고정된 봉을 분리하고

고무링과 유사한 부품도 분리합니다



모터축을 완전히 꺼내서 보니

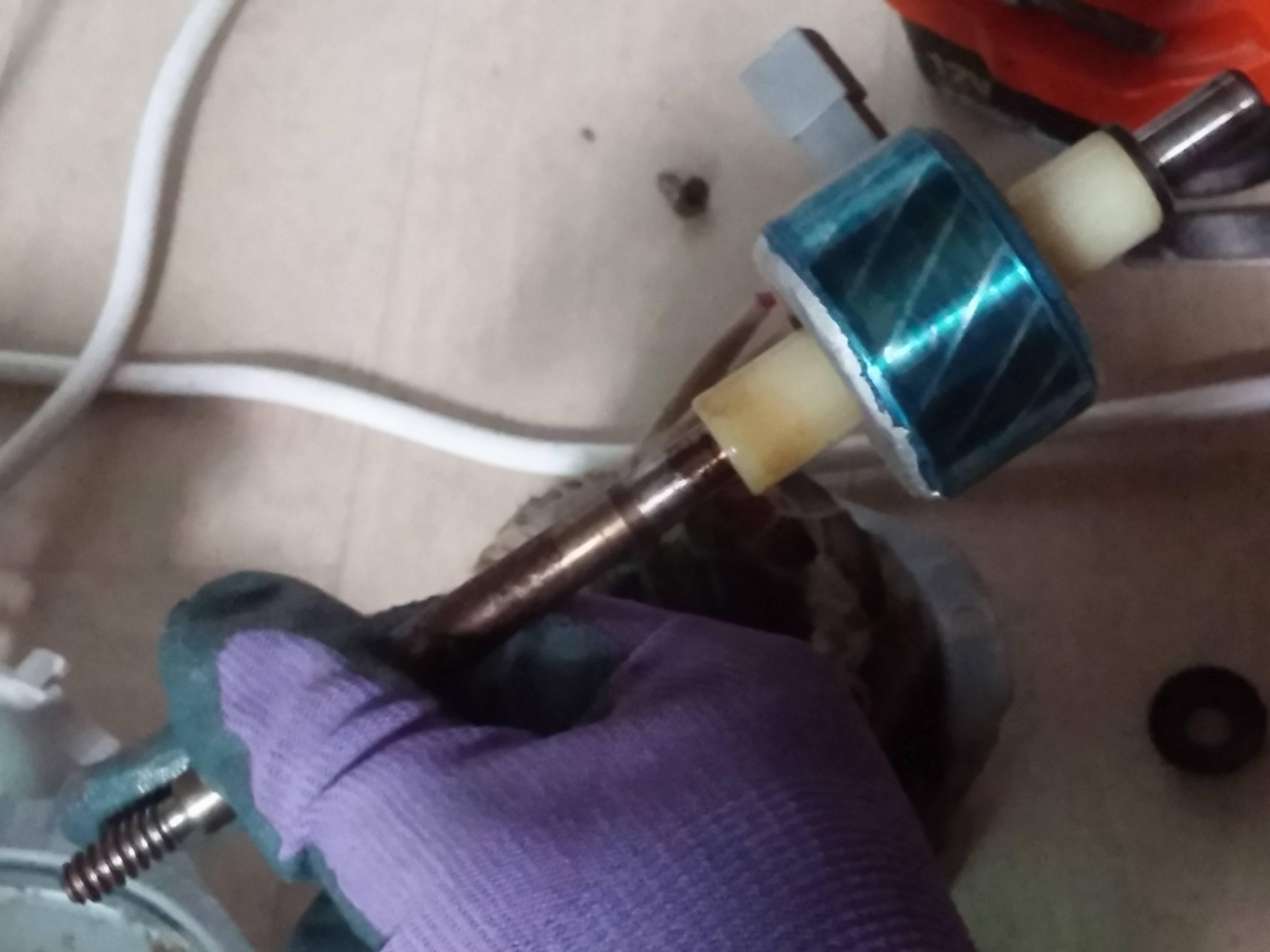

아래 사진의 가운데를 보면 선풍기의 전면에 해당하는 모터축에

오래되어 굳은 구리스의 진한 색깔이 많이 보입니다

아래 사진의 오른쪽 위쪽에 있는 뒤쪽의 축에는 약간의 때만 있을 뿐 굳은 구리스가 보이지는 않습니다



확인을 위해 모터의 뒤쪽 케이스에 넣고 모터축을 돌리면 잘 돌아갑니다

선풍기의 굳은 구리스로 인해 돌아가지 않는 고장은

앞쪽 모터축을 청소하거나 구리스를 보충하면 되는 것을 확인하였습니다



아래 사진은 모터축을 청소한 사진입니다

앞쪽 모터축의 굳은 구리스가 많이 제거된 모습입니다



이제 모터 앞쪽 금속케이스의 굳은 구리스를 청소합니다

롱노우즈에 휴지를 감고 문지르니 아래 사진과 같이 굳은 구리스가 묻어 나옵니다

더 이상 묻어나오지 않을때까지 반복하여 굳은 구리스를 닦아내었습니다



오래 사용했던 선풍기라 모터 내부에 먼지가 많습니다

좁은 부분을 청소할 때는

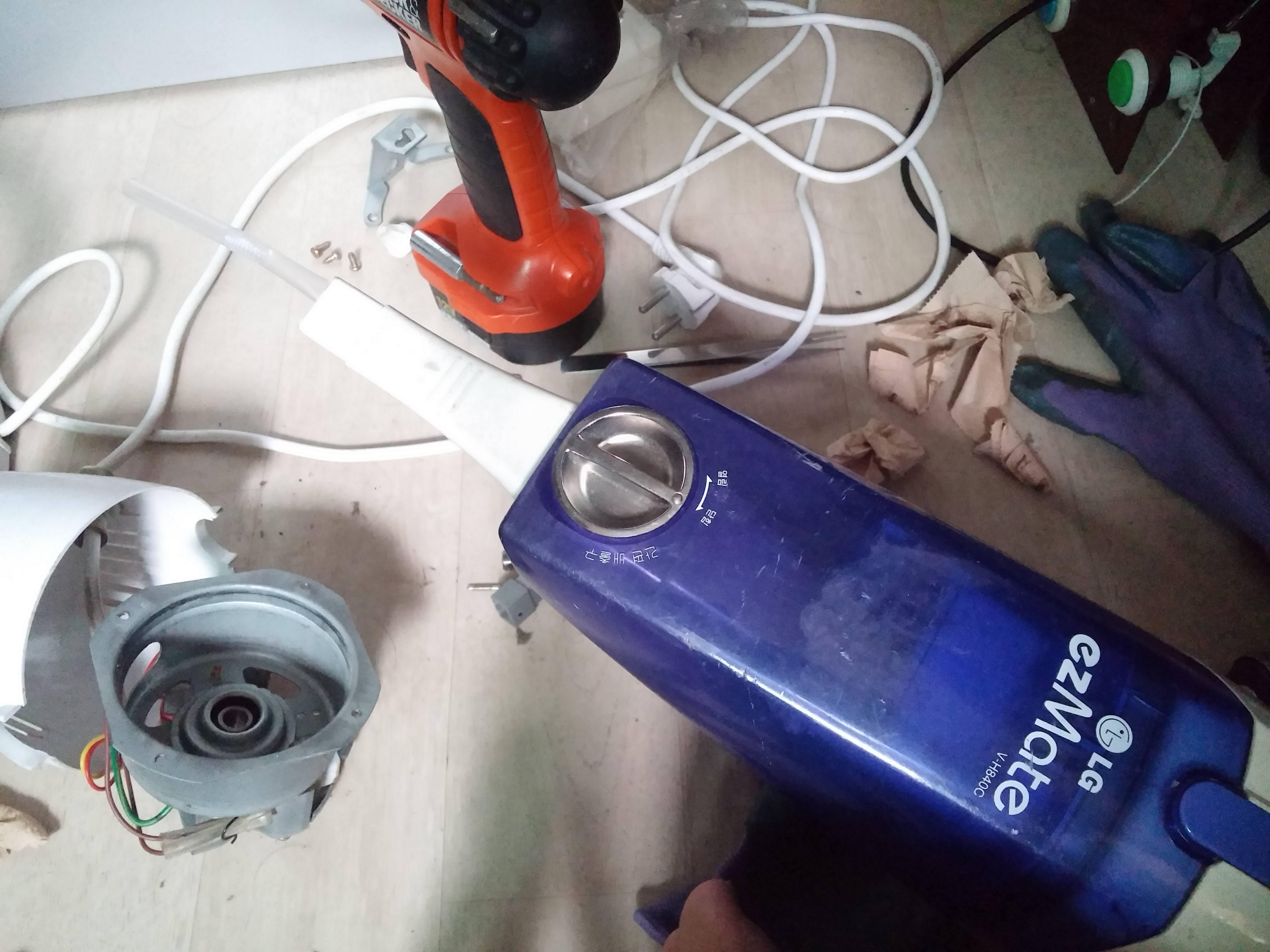

아래와 같이 굵은 빨대를 창틀청소용 청소구에 넣어서 사용하면

1. 좁은 부분에 진공청소기를 사용할 수 있고

2. 빨대의 구부러진 부분을 사용하면 자유롭게 먼지를 빨아들이는 위치를 조절할 수 있어서 구석구석 청소가 편해집니다

특히 컴퓨터의 CPU 쿨러 청소시에 쿨러를 분리하지 않고도 먼지를 깨끗하게 청소할 수 있습니다



사용중인 청소기는 LG A/S 센터에서 충전지를 구입할 수 없어서

충전지셀을 알리에서 구입후 스팟용접기로 충전지를 제작하여 부활시킨 청소기입니다

https://robocomman.tistory.com/464

LG 미니청소기 충전지 제작/수리기



모터의 케이스와 모터축을 깨끗하게 했으니

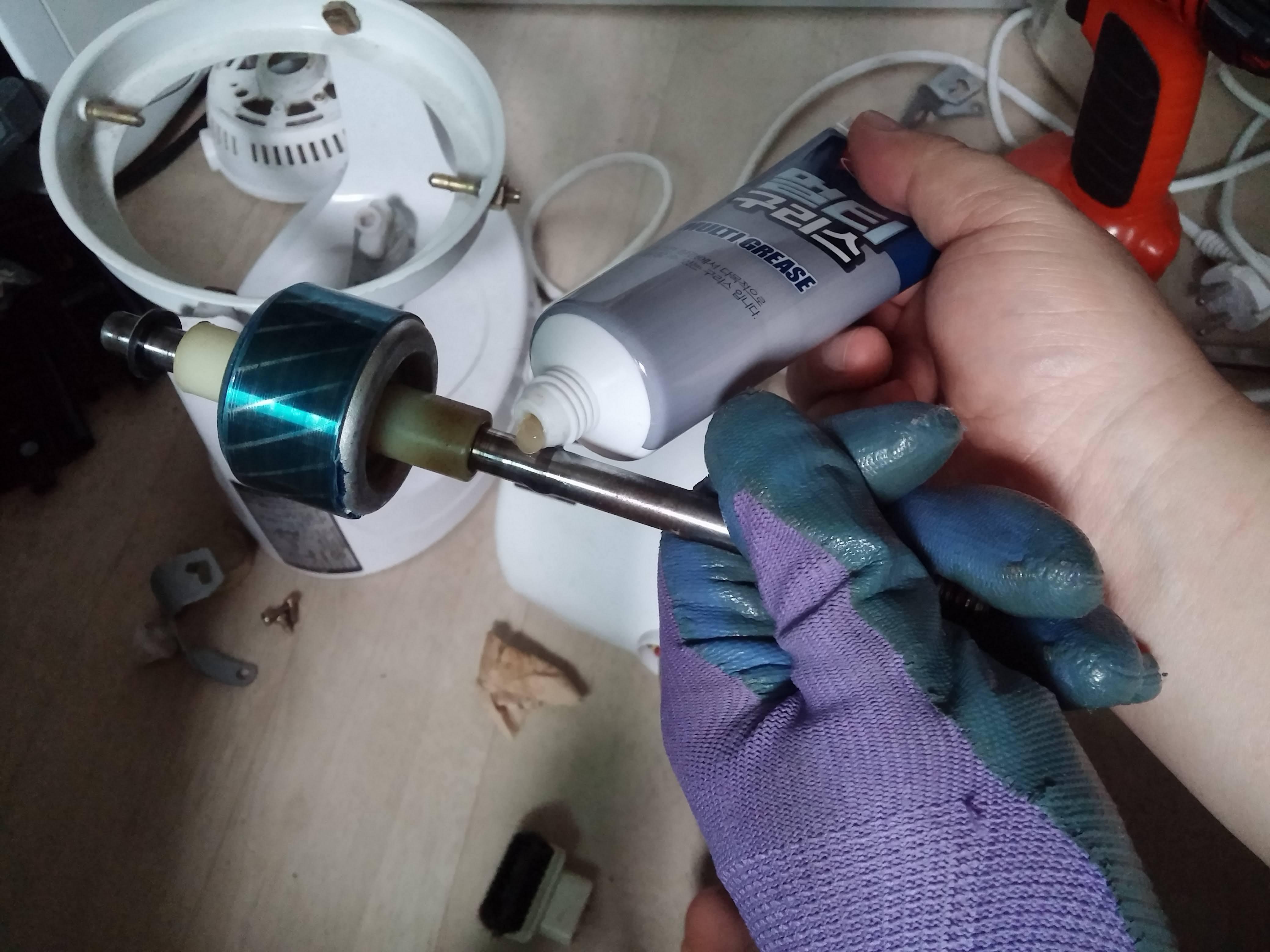

모터축에 구리스를 바를차례입니다



이전에 사용했던 다이소 멀티구리스를 발라줍니다

조립은 항상 분해의 반대로 진행합니다

모터의 케이스 조립시에는 모터축이 부드럽게 잘 돌아가는지

걸리는 소리나 느낌이 없는지 잘 확인하여 조립해야 합니다



저는 실수로 전원커넥터를 체결하지 않아서 다 조립후에 다시 풀었습니다

이 글을 보시는 분들은 아래부터 위쪽으로 하나하나 따라가면서 조립하면

실수할 일은 없지 싶습니다



조립후에 동작확인을 위해

미풍을 잠시 작동시키고 꺼서 부드럽게 잘 돌아가는지 확인하는 동영상입니다

손으로 돌려도 거의 안돌아가던 선풍기인데

미풍도 잘 작동합니다



모터의 분해는 처음이라 부담이 있었는데

다행히 잘 수리되었습니다



오늘은 선풍기 수리의 제일 어려운 단계인

모터를 분해하여 굳은 구리스 청소하여

수리하는 방법을 공유해 드렸습니다



이외에도 선풍기의 전원선이나 휴즈 등에 고장이 발생하는 경우도 있으나

전기에 주의하고 멀티미터로 연결을 잘 살펴보면 수리가 가능합니다
