스팟용접기를 사용할 수 있으니
충전지 수명이 다 되었으나 버리지 못하고 있던 물품들을 하나씩 수리하고 있습니다
스팟용접기에 대해서는 아래 3개의 글들을 참고하세요
https://robocomman.tistory.com/408
충전배터리 DIY 준비하기
휴대폰이 보급되면서 좀 더 긴 시간을 사용할 수 있는 충전배터리에 대한 욕구와 시장이 커지고 충전배터리 기술이 지속적으로 좋아지고 충전배터리를 이용하는 제품도 계속 많아지고 전기자
robocomman.tistory.com
https://robocomman.tistory.com/413
충전 배터리팩 제작을 위한 니켈 스팟용접기 자작(DIY)
아래글에서 충전 배터리팩 자작을 위한 준비물을 살펴보았습니다 https://robocomman.tistory.com/408 충전배터리 DIY 준비하기 휴대폰이 보급되면서 좀 더 긴 시간을 사용할 수 있는 충전배터리에 대한
robocomman.tistory.com
https://robocomman.tistory.com/458
충전배터리 제작용 미니스팟용접기 수리기
아래 2개의 글에서 충전배터리팩 제작을 위한 준비를 진행하였습니다 https://robocomman.tistory.com/408 충전배터리 DIY 준비하기 휴대폰이 보급되면서 좀 더 긴 시간을 사용할 수 있는 충전배터리에 대
robocomman.tistory.com
수리한 전동공구는 Black&decker CD1202K-KR도 있습니다
https://robocomman.tistory.com/459
전동공구 Black&decker CD1202K-KR 배터리 제작기(DIY)
가정마다 전동공구 하나쯤은 필수입니다 저희집에는 충전식 전동 드라이버 겸 드릴인 블랙앤데커 CD1202K-KR을 잘 사용했었습니다 그러나 구입한지 3년쯤 되었던가.. 충분히 충전을 해도 배터리가
robocomman.tistory.com
오늘은 CD1202K-KR 과 같이 크기가 큰 드릴 겸 전동드라이버가 아닌
미니 전동드라이버 CP300X-KR 를 수리한 내역을 공유해 드립니다

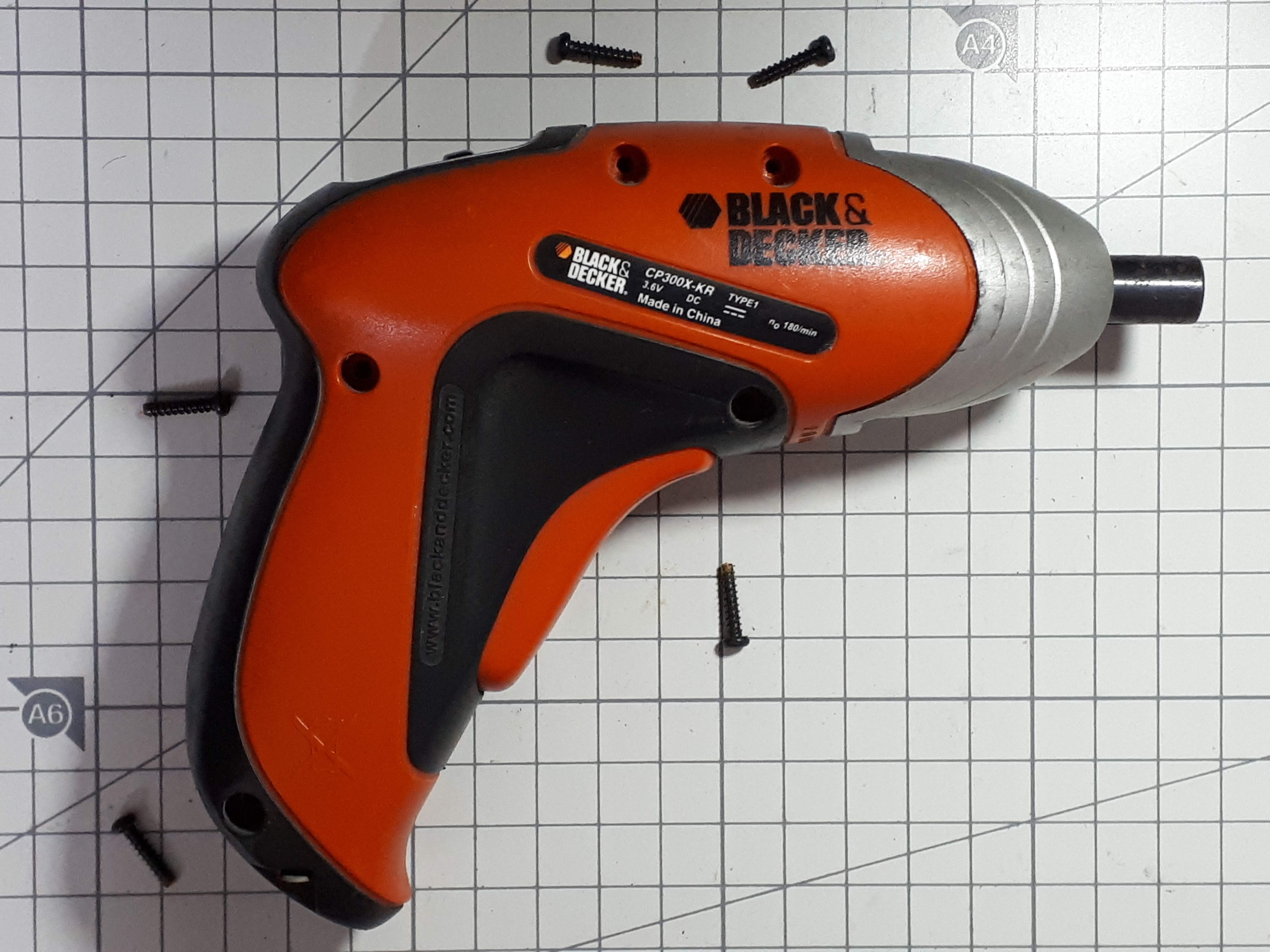

조그만 십자드라이버로 5개의 나사를 풀어줍니다
아래 손잡이쪽이 조금 빡빡하니
살살 비틀면서 열어줍니다

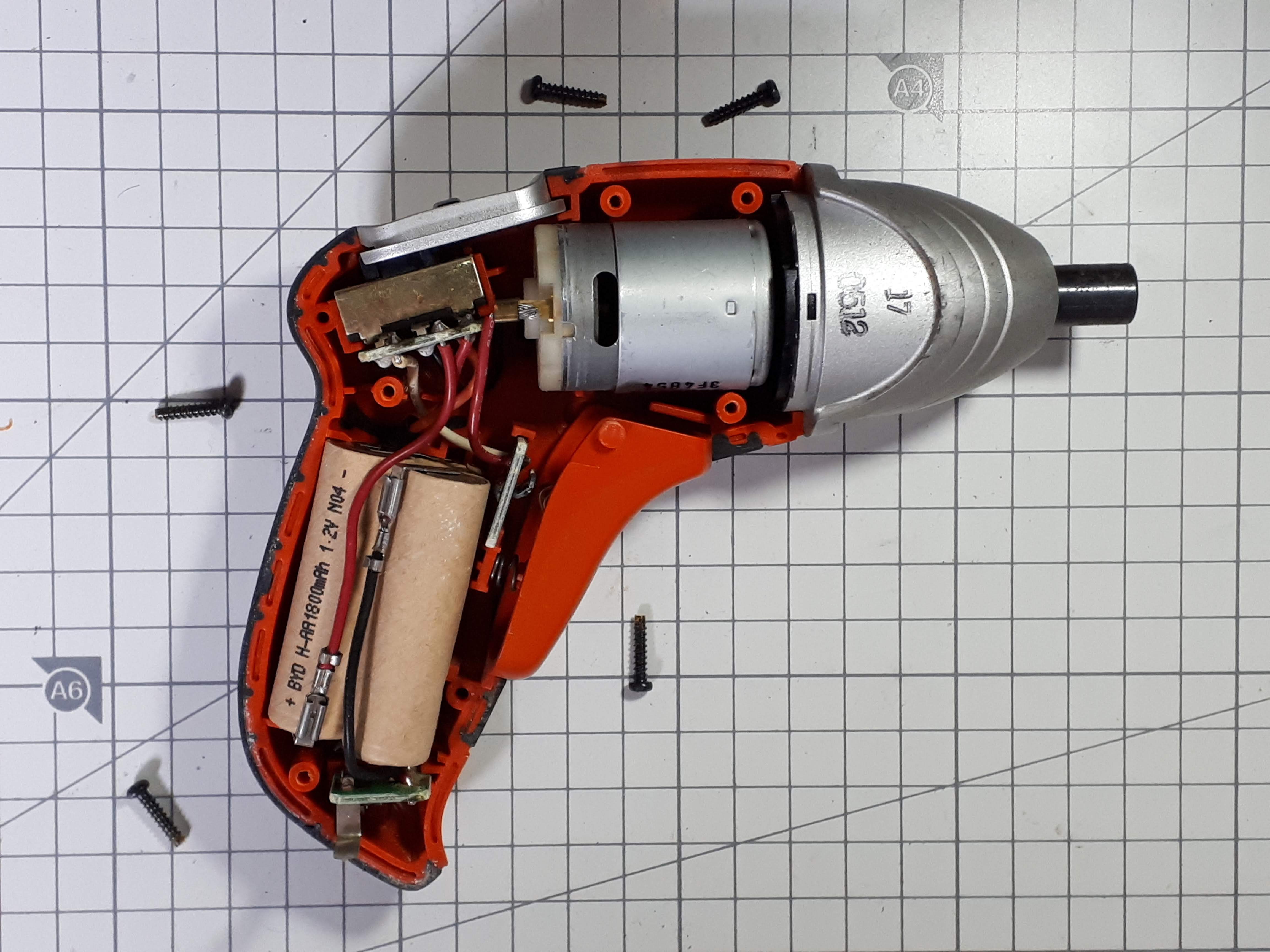

아래 사진과 같이 AA 충전배터리 3개가 보입니다

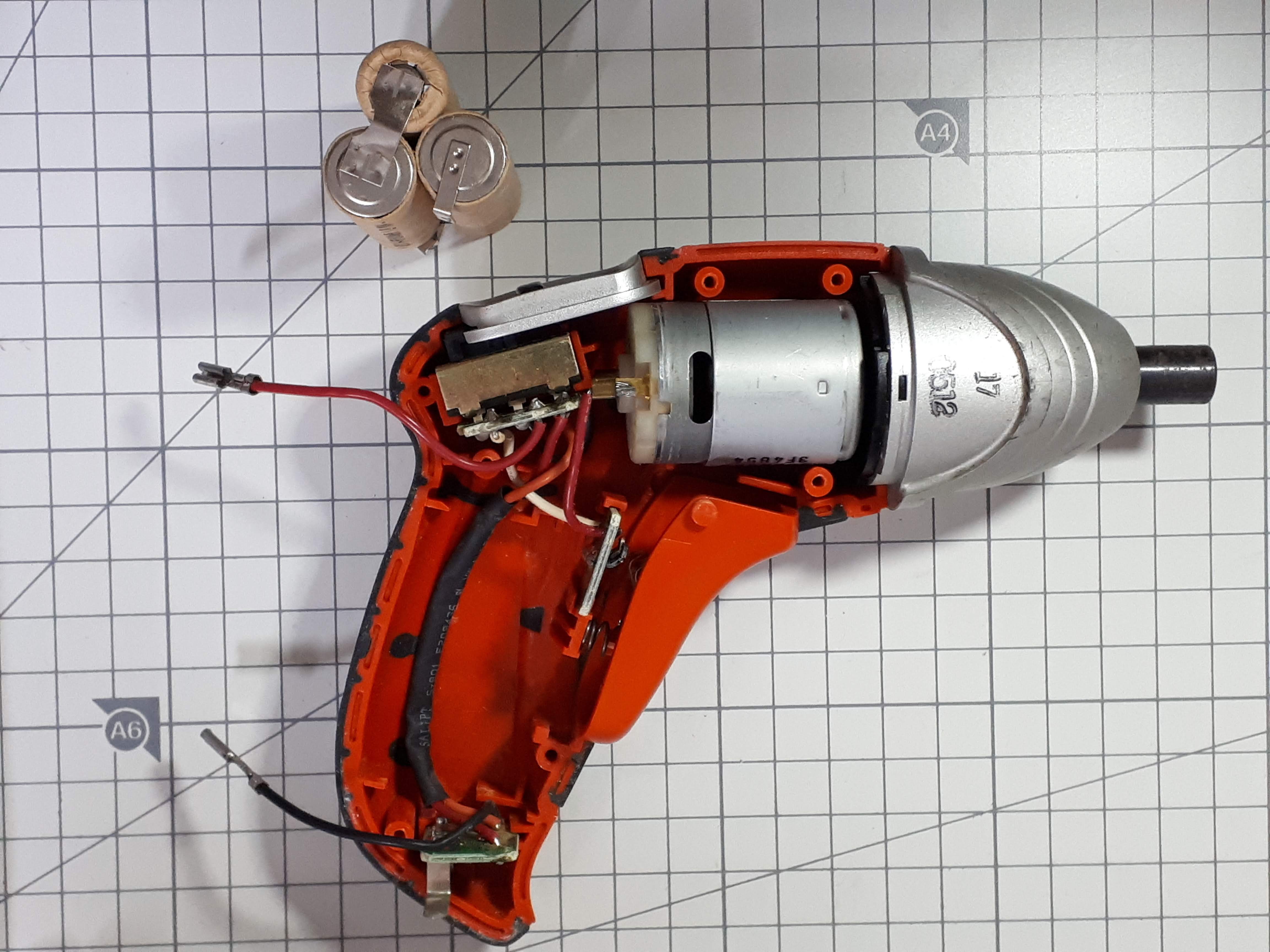

평단자로 되어 있어 단자를 빼서 간단히 분리하고
인터넷을 찾아보니 Ni-MH 배터리입니다
아이들이 어릴때 장난감에 넣던 Ni-MH AA 배터리들을 정리하면서 뒤져보니
동작하는 충전지가 딱 4개 나옵니다
그 중에 전압이 약한 한녀석을 제외하여

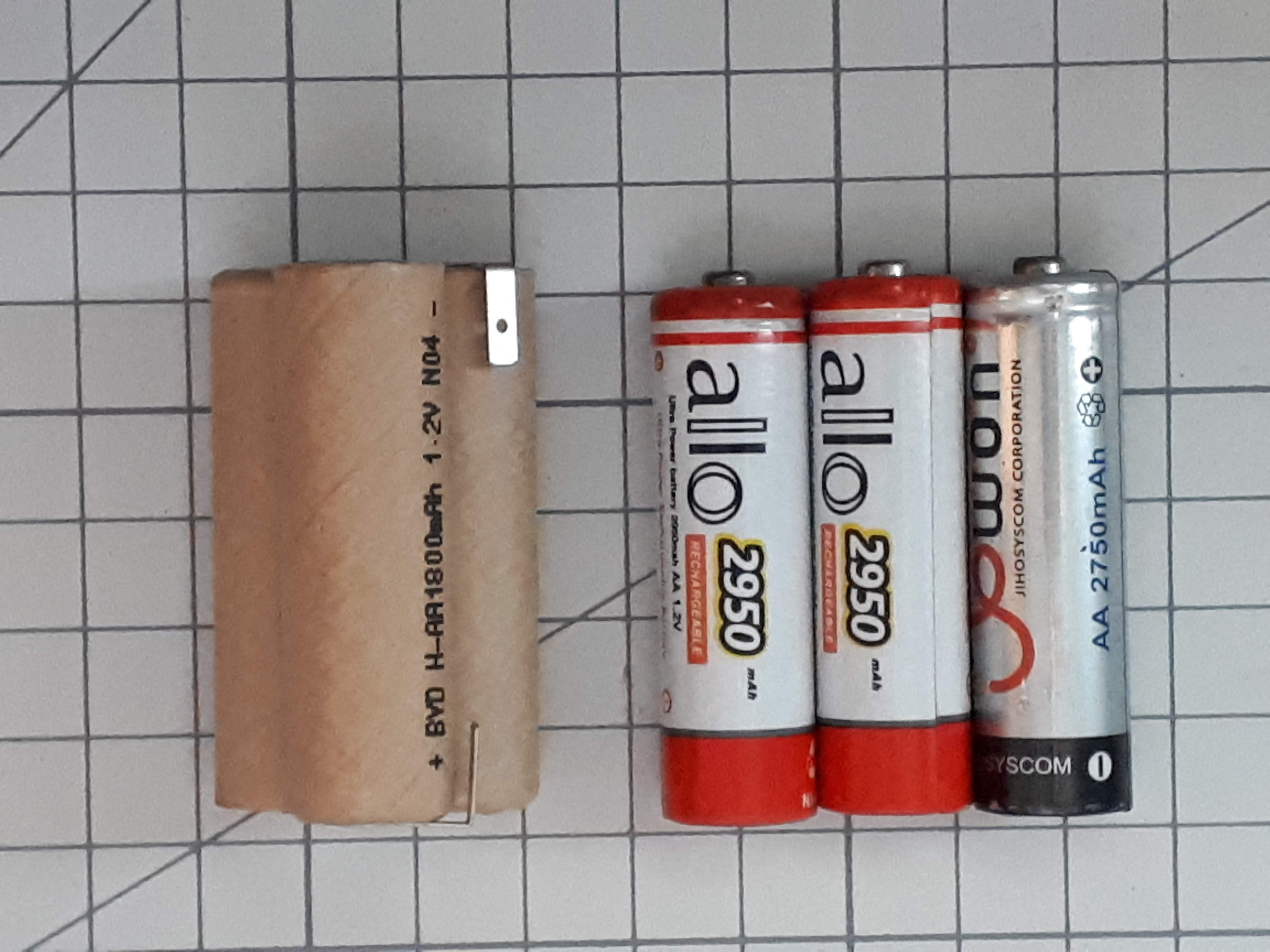

아래 사진 오른쪽의 3개를 선발하였습니다
집에 유일한 바이스 관련 공구인
바이스 플라이어를 이용하여 배터리를 잡아주고
아래 동영상과 같이 스팟용접을 합니다
스팟용접 직전에 니켈을 좌우로 돌려보는 동작은
스팟용접기의 단자에 양쪽용접봉이 잘 접촉되었는지 확인하는 동작입니다
양쪽이 접촉되었다면 움직이지 않기 때문이죠
양쪽이 잘 접촉된 상태에서 스팟용접을 해야 용접이 잘되고 스팟용접기의 FET 소자가 고장나지 않습니다
총 6군데의 스팟용접을 완료하여
교체할 충전배터리 팩이 완성되었습니다

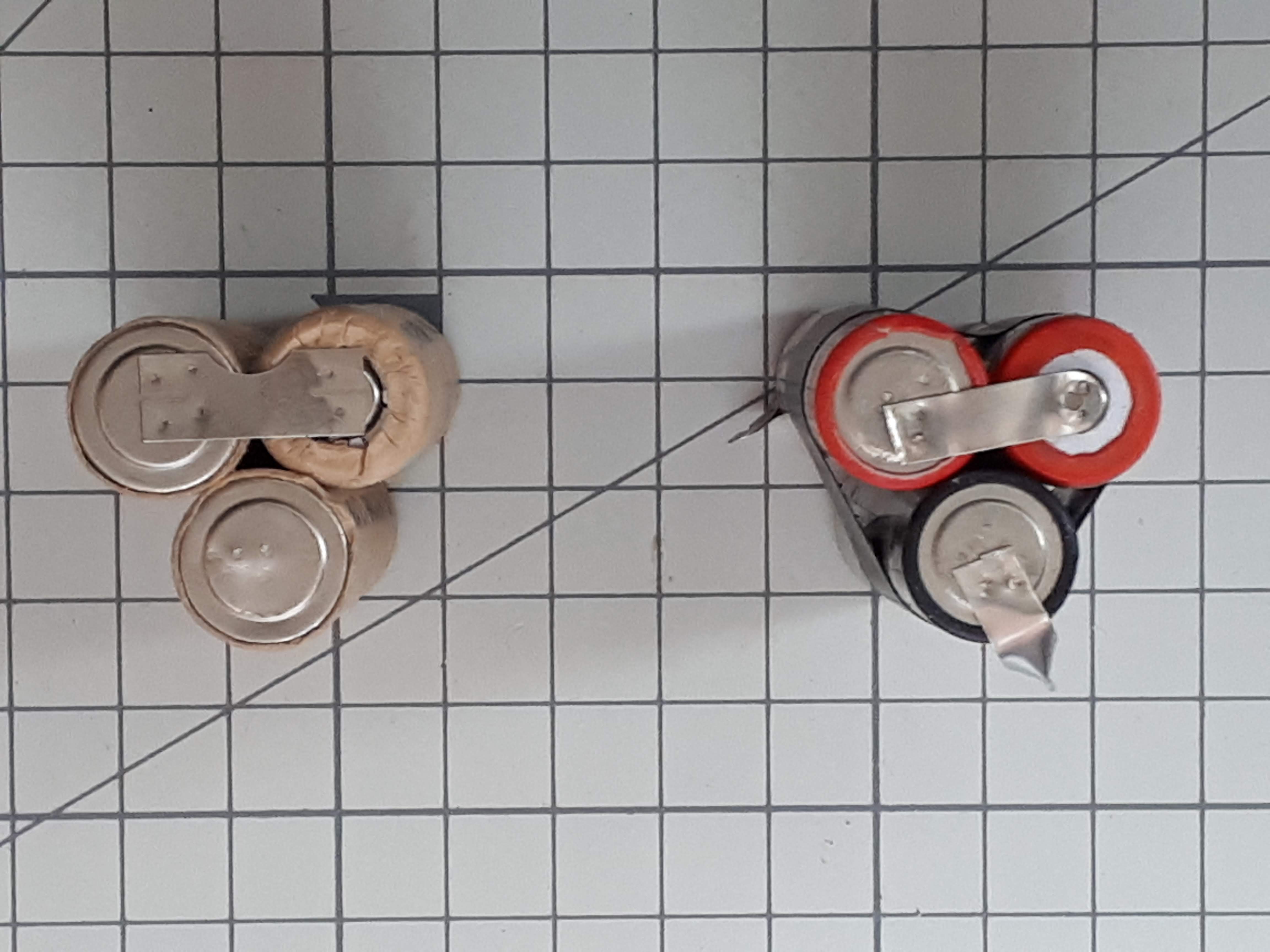

아래 사진에서 왼쪽은 기존의 배터리팩, 오른쪽은 제작한 배터리팩입니다
드라이버의 배선과 배터리를 연결하는 평단자에 끼어지는 접속단자는
니켈재질이 아니고 철이라 미니스팟용접기로는 부착이 안됩니다
니켈단자를 부착한 후 접어서 평단자의 너비에 맞추고
평단자를 집게로 집어서 조금 얇은 니켈단자에 물리도록 하였습니다
조립하려고 보니
기존의 배터리 팩은 + 단자가 튀어나와있지 않아서 +단자 만큼 높이가 낮습니다
+단자 만큼의 간섭이 있어서 간섭부위의 케이스를 다듬어 주고 배터리를 조립하였습니다
조립 후에 동작시켜보니
아래 동영상과 같이 잘 동작합니다

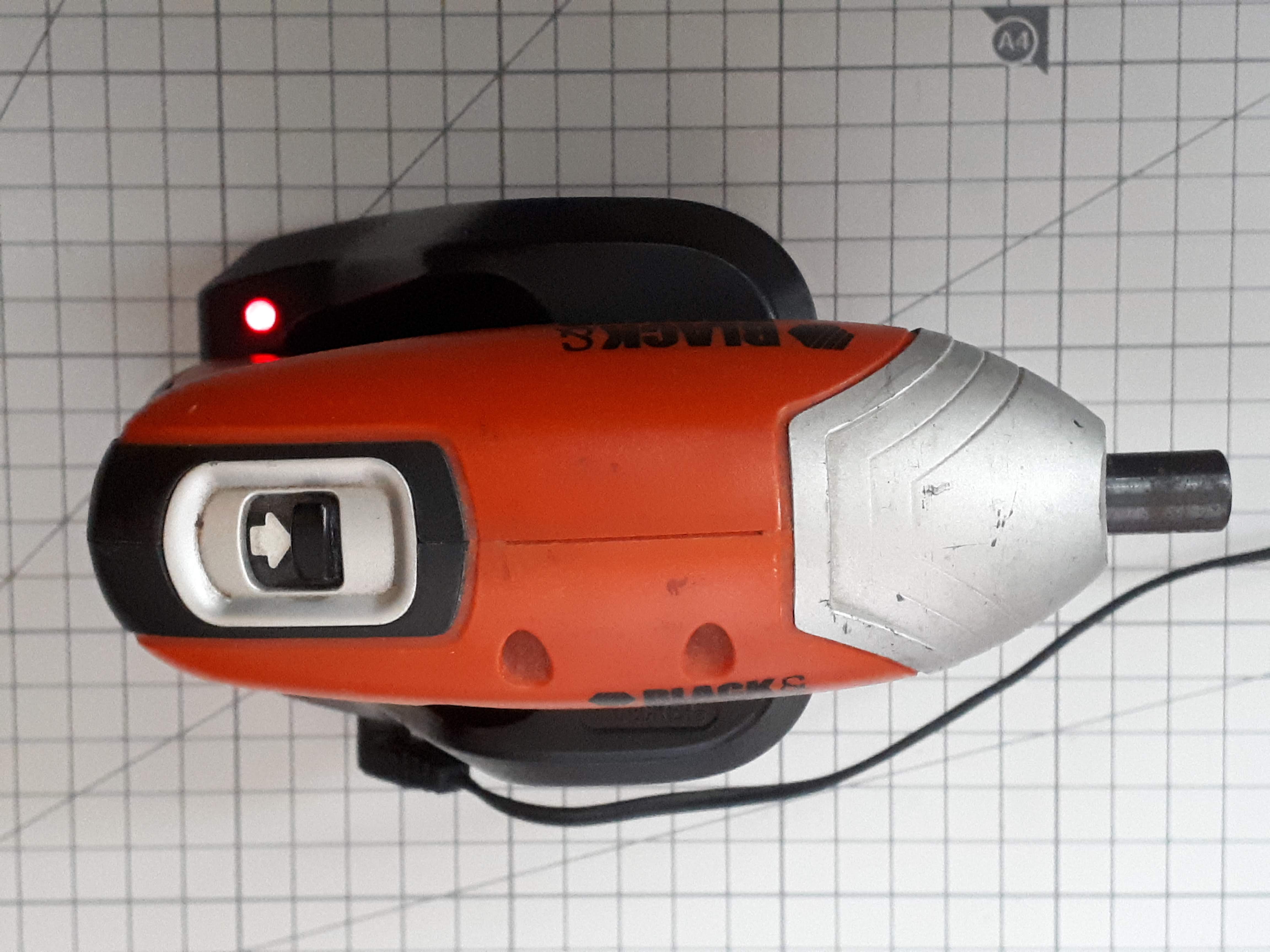

충전기에 거치시켜보니 충전도 잘 됩니다
오늘은 미니스팟용접기와 집에 있던 Ni-MH AA 건전지를 활용하여
미니 전동드라이버 CP300X-KR의 충전배터리팩을 만들어서
수리한 내역을 공유해 드렸습니다
