65인치 TV 백라이트 수리 도전기(DIY)

여름휴가 기간이 되었으나

코로나 4단계 거리두기라 피서를 위한 여행이 꺼림칙합니다



휴가를 집에서 보내기로 하여

그 동안 미루어 두었던

65인치 TV 백라이트 수리를 도전하고

진행한 내역을 공유해 드립니다



우선 사전지식 준비를 위해

아래의 이전 게시물 3개를 참고하세요

https://robocomman.tistory.com/396

중소기업 65인치 TV 고장, 75인치 추천

https://robocomman.tistory.com/398

중소기업 TV 수리 DIY 검토

https://robocomman.tistory.com/410

65인치 TV 분해하여 백라이트 LED바 고장 확인



이사할 때 백라이트만 고장인 TV를

이사짐 센터에서 운반하였다가 다른 고장이 생기면 골치아플까 해서

아들과 직접 운반하였습니다



작동하는 LED 바를 하단에 몰아두었었는데

LED 테스터를 이용해서 켜고

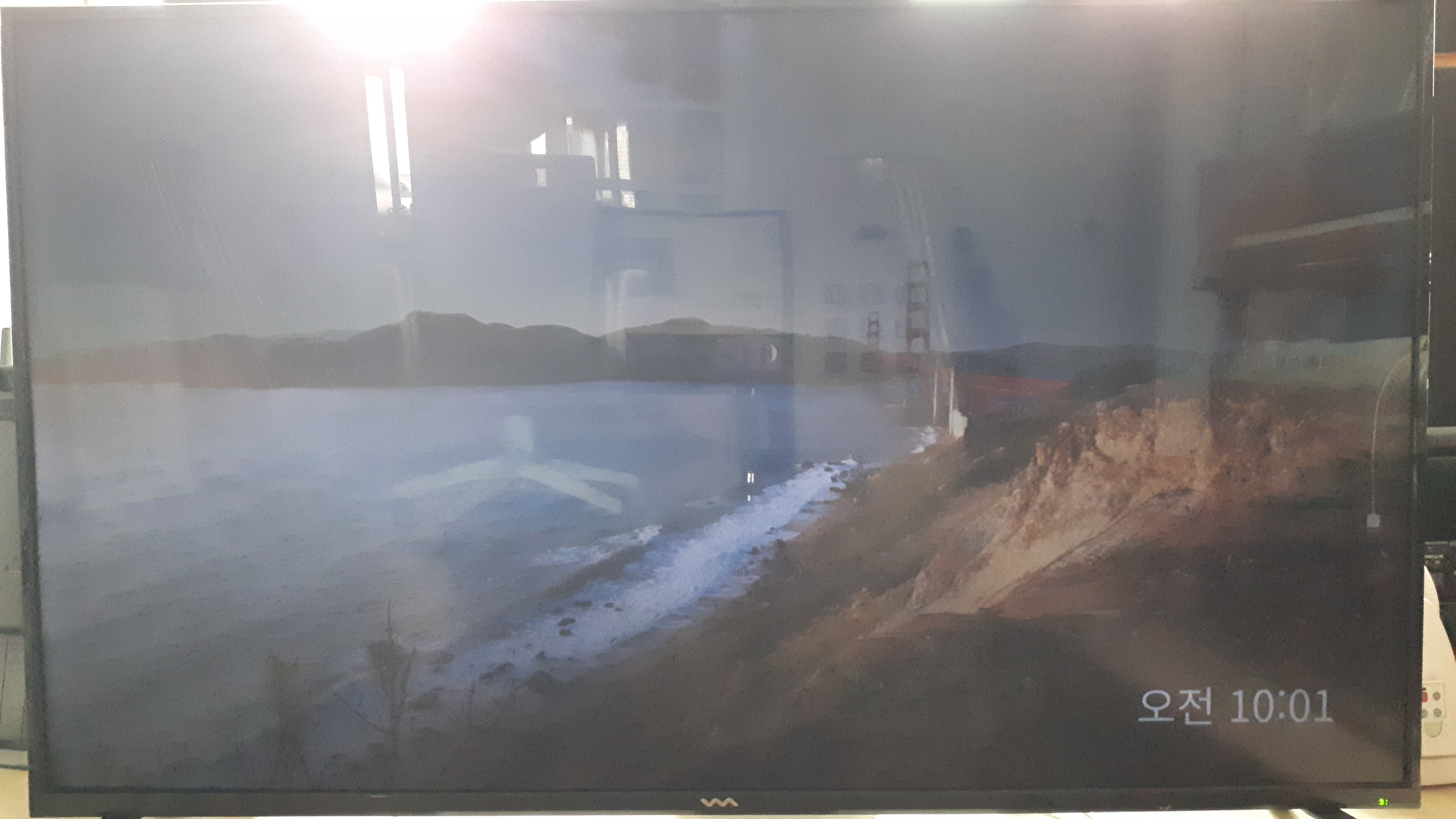

미박스3로 영상을 입력해 보니

다행히 이사할 때 패널 손상은 없었습니다



이사 전보다는 공간이 확보되었지만

백라이트 뒤면의 전원과 보드의 커넥터를 살펴보기 편하면서

공간도 덜 차지하도록 스탠드를 조립하여

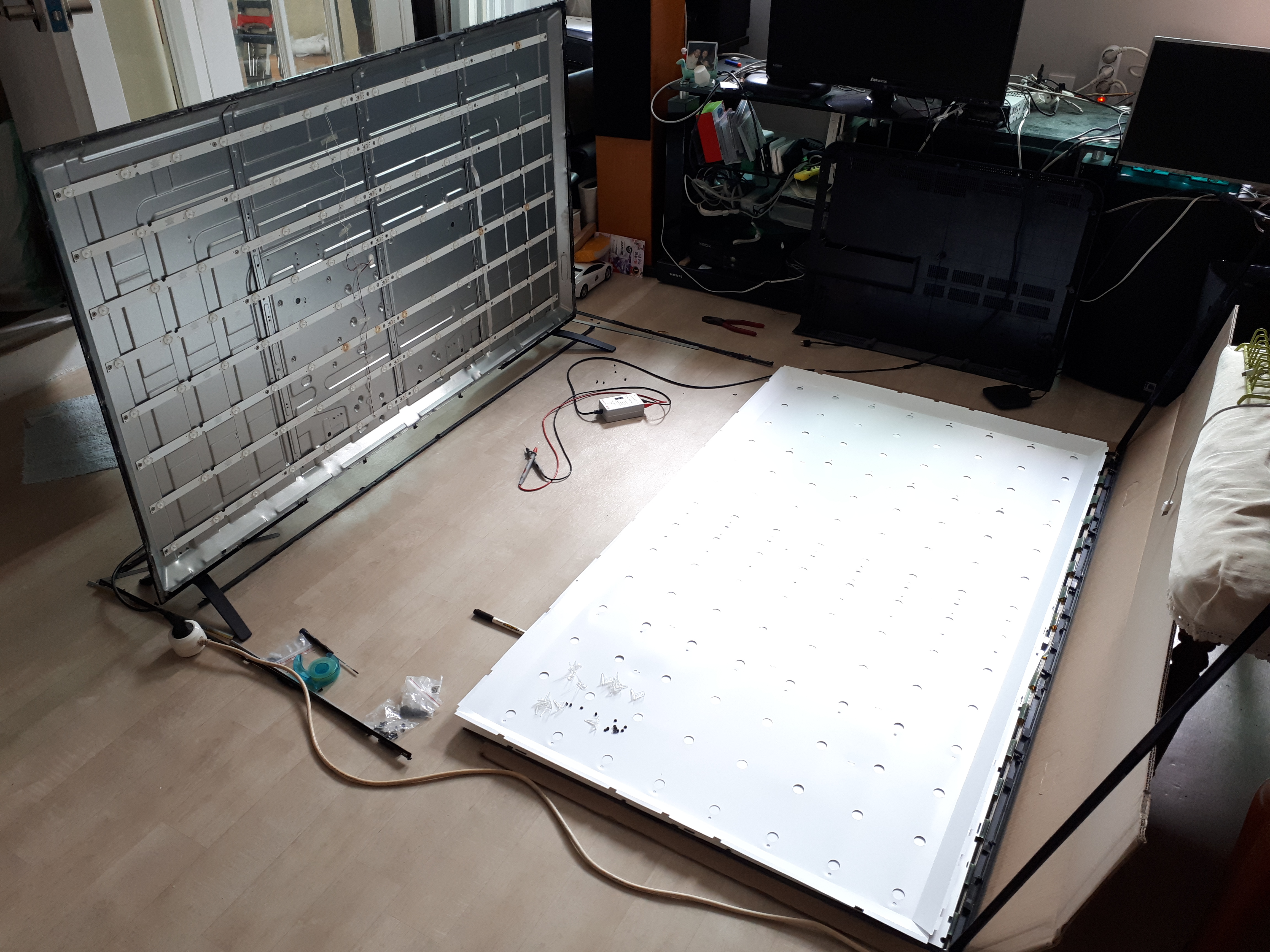

아래 사진과 같이 작업환경을 구성하였습니다

흰색의 구멍뚫린 백라이트 반사시트 아래에는 65인치 UHD LCD 패널과 도광판이 놓여있습니다

백라이트가 보이기까지의 분해과정이 궁금하신 분은

위에도 소개한 아래의 글을 참고하세요

https://robocomman.tistory.com/410

65인치 TV 분해하여 백라이트 LED바 고장 확인

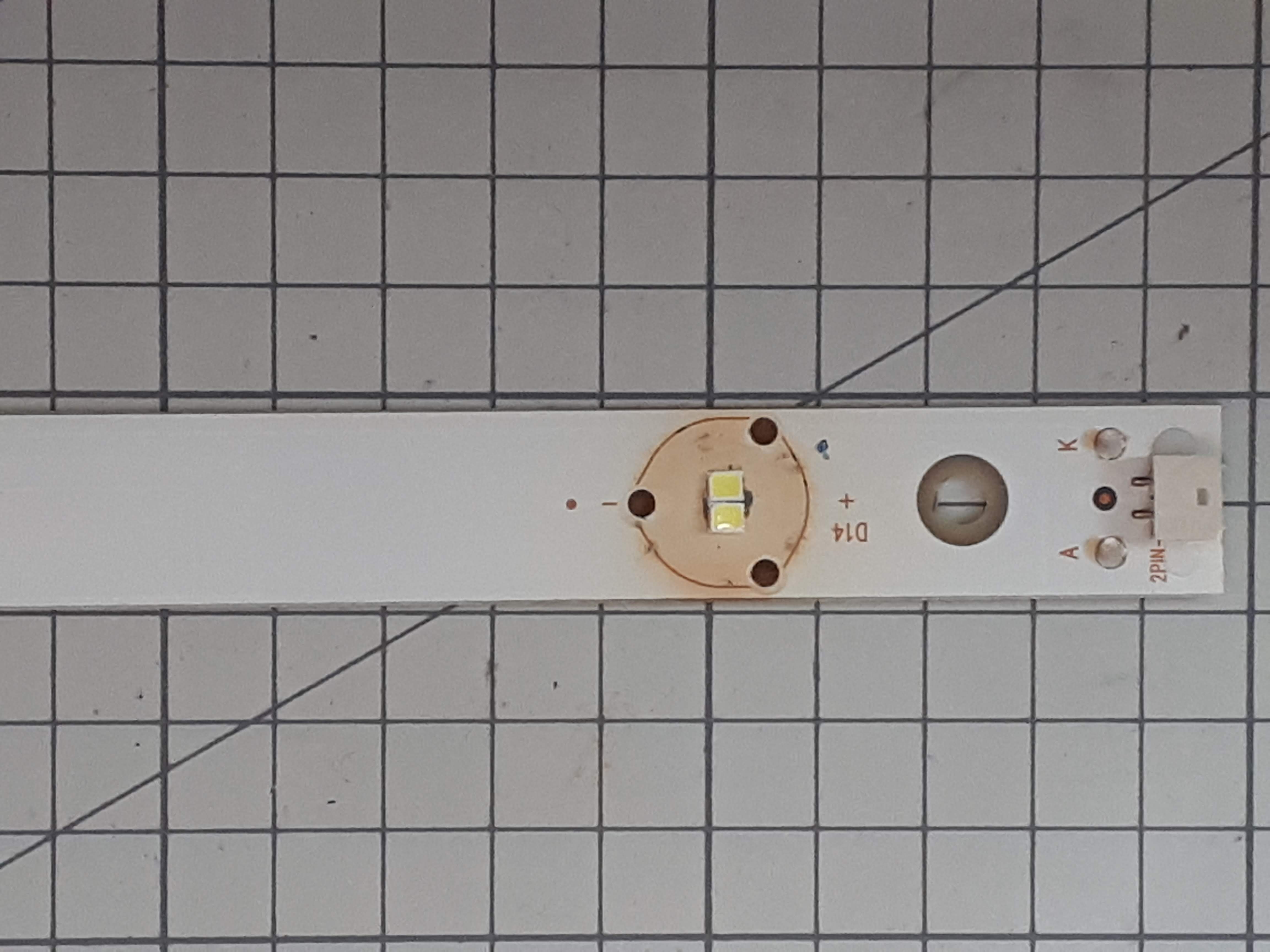

LED 크기를 맞춰서 2835 LED를 구입할 때

전압과 소비전력 종류가 많습니다

2016년에 생산된 와사비망고의 UN650 UHDTV 이므로

높은 전력의 LED를 쓰지는 않았을 것 같아서

가장 낮은 전압과 가장 낮은 와트로 3V 0.1W를 알리에서 구입해 두었습니다

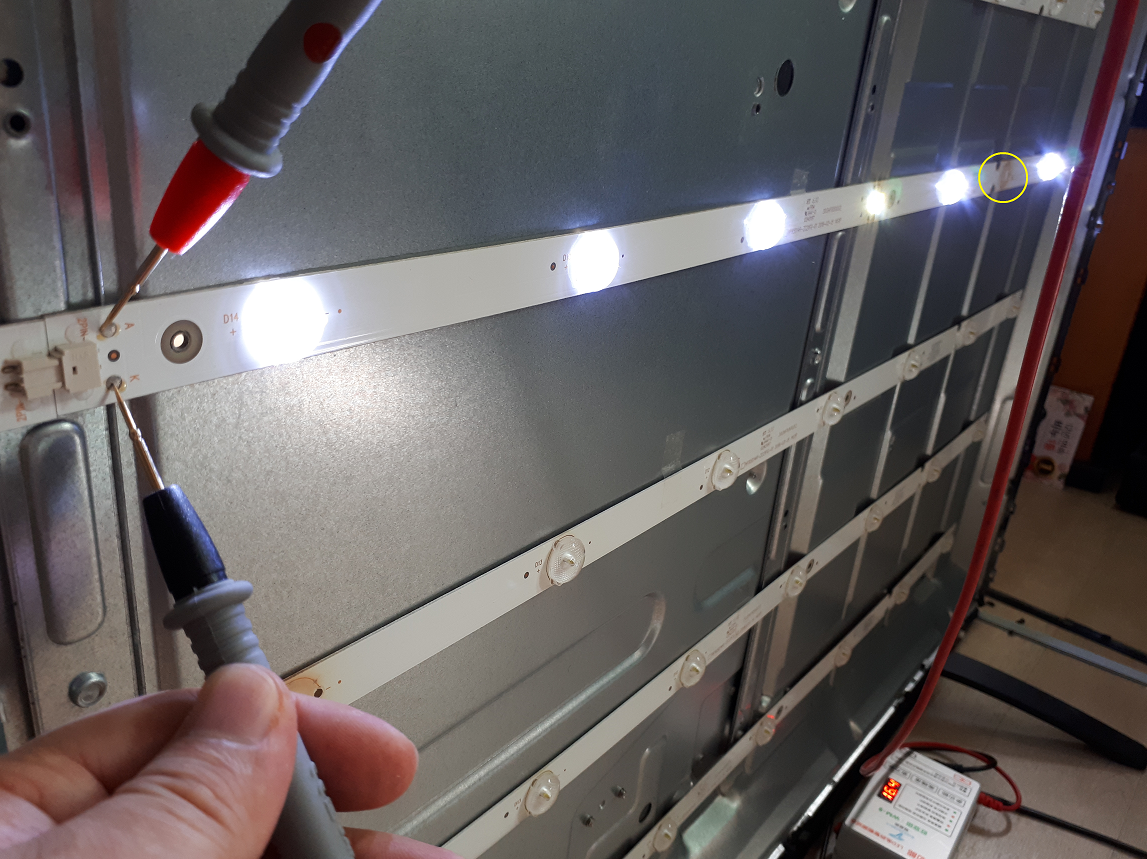

고장LED는 아래 사진의 노랑색 원표시와 같이 LED 테스터를 이용하여 1차 찾아둡니다

단 LED 테스터로 안 켜지는 LED가 꼭 고장난 것이라는 보장은 없고 약간 특성이 나쁜 수준일 수 있습니다

LED 바를 교차하면서 추가확인할 필요가 있습니다

(아래 사진은 설명을 위해서 나중에 찍었습니다.  교체작업한 LED의 색깔이 다릅니다)



다른 LED 들도 수명이 제법 되었으니 전체를 교체하면 좋지만

14개(좌 7개 + 우 7개) x 8줄 = 총 112개의 LED 를 모두 수작업으로 납땜하는 일은 간단한 일이 아닙니다

또한 LED 백라이트 수리작업이 처음이니 전체 교체로 무리하는 것보다는

우선 고장부위만을 수리하면 잘 동작하는지 확인하는 것이 좋겠습니다



결과적으로 총 6개의 고장LED 를 찾아냈습니다



투명하고 동그란 LED 확산렌즈는 얇은 일자드라이버로 살살 힘을 주어 떼어냅니다

(주문할 LED 크기를 확인하려면 고장 LED 1개에 대해서는 확산렌즈를 떼어봐야 칩 LED 크기를 확인할 수 있습니다)

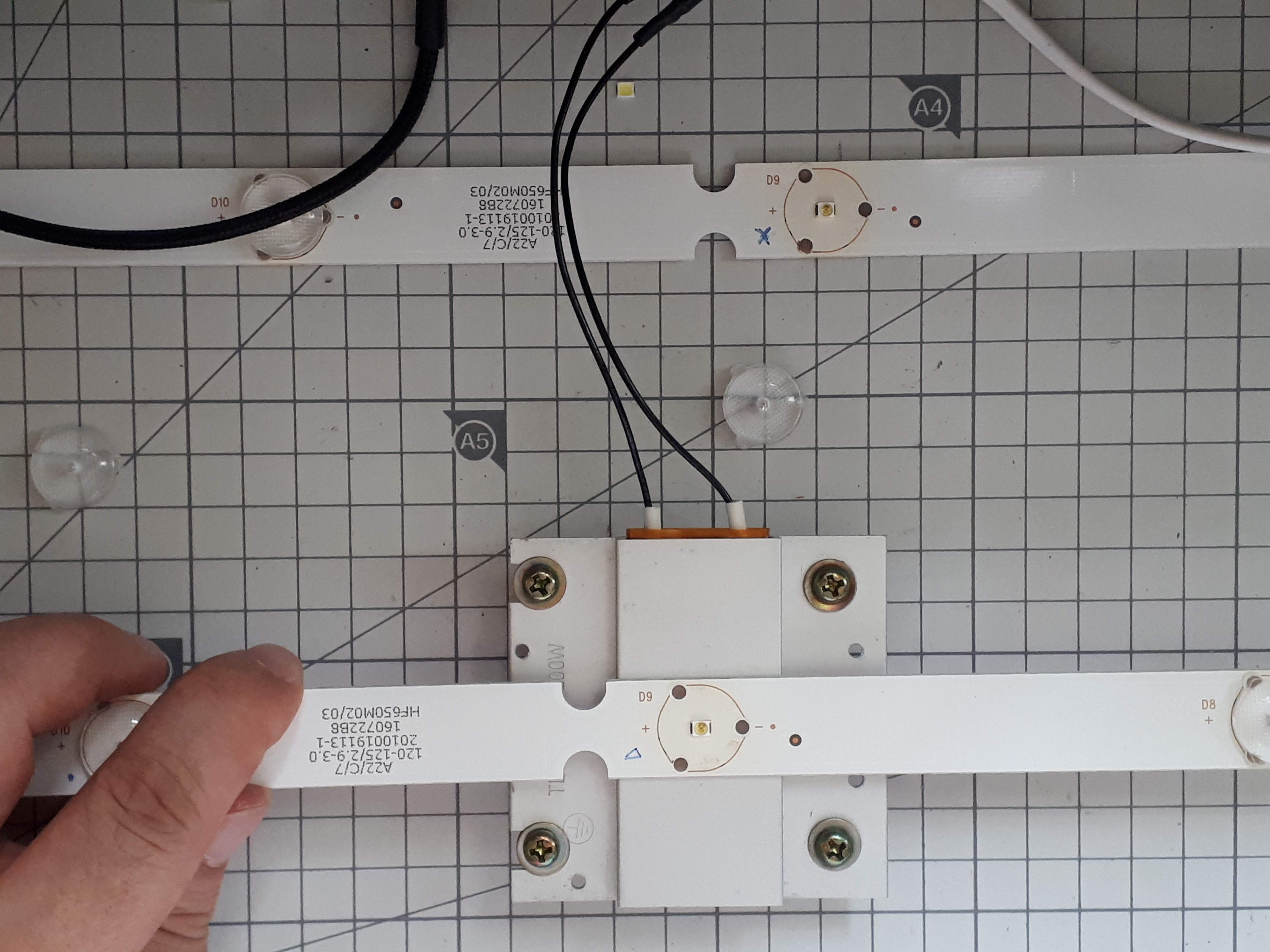

그 후에 LED 테스터로 고장임을 확인했던 LED를 솔더링 플레이트를 사용하여 떼어내고

구입해 둔 LED로 교체해 줍니다



솔더링 플레이트에 관해 궁금하신 분은 아래 글을 참고하세요

https://robocomman.tistory.com/429

고장난 센서등 칩LED 교체하여 수리하기(DIY)



6개 LED 를 모두 교체한 후 기대감을 가지고

TV의 보드에 연결하고 전원을 켜서 백라이트를 동작시켜 봅니다

아래 동영상과 같이 잠깐 켜지더니 꺼집니다

팟플레이어를 이용해서 프레임 단위로 영상을 보니

전체 LED 가 잘 켜지더니 새로 교체한 4행 13열의 LED만 금방 꺼집니다

그 후에는 LED 전원 제어보드에서 LED 의 추가고장을 막기위해  전원을 자동 차단하여

다른 LED 들이 따라서 꺼지는 것이 보입니다



이 후에 계속 반복하면서 10개정도 LED를 교체해 봤는데

아무래도 교체한 0.1W LED 가 버티지 못하는 듯 합니다

제대로 수리하기 위해

알리에서 2835 LED 3V 0.2W 와 3V 0.5W 의 2가지를 주문해 두었습니다



주문한 부품은 빨라야 2주뒤에 도착하니

도착하면 단순하게 6개 LED 만 교체하면 수리가 잘 될지

미리 확인할 방법을 고민해 봅니다



LED와 같은 반도체 소자에서는 권장하는 방법은 아니지만

LED를 병렬로 붙여봅니다

PCB의 패드가 좁긴하지만 가능성이 있습니다



솔더링 플레이트로 잘 붙여주고

LED 테스터로 2개가 1개의 패드자리에 잘 붙었음을 확인한 후

TV의 보드에 연결하고 전원을 켜서 백라이트를 동작시켜 봅니다

(동영상에 가족들의 움직임이 보여서 주변은 편집하였습니다)

5분정도 잘 켜져서

이대로 수리를 완료할 수 있을지 기대감이 있었는데

0.1W 2개로 수리한 1행 13열의 LED가 고장납니다



오늘은 65인치 TV의 LED 백라이트 수리를 시도하고

아쉽게도 LED 백라이트가 수리되지는 않았지만

0.1W 2개로 병렬연결시 고장발생 전까지의 시간이 증가되는 것을 볼 때

주문해 놓은 높은 전력의 LED만 도착하면

수리가 완료될 가능성을 확인한 내용을 공유해 드렸습니다



'65인치 TV 백라이트 수리 도전기' 2편은 아래에 이어집니다

https://robocomman.tistory.com/466

65인치 TV 백라이트 수리 도전기2(DIY)



'65인치 TV 백라이트 수리 도전기' 3편은 아래에 이어집니다

https://robocomman.tistory.com/468

65인치 TV 백라이트 수리 도전기3(DIY)

최종편인 '65인치 TV 백라이트 수리 성공기'는 아래에 이어집니다

https://robocomman.tistory.com/472

65인치 TV 백라이트 수리 성공기!(DIY)
