65인치 TV 분해하여 백라이트 LED바 고장 확인

by 컴매니아 2020. 6. 28.
반응형

아래글에서 백라이트 고장으로 수리방법을 고민하고 있었습니다

https://robocomman.tistory.com/398



중소기업 TV 수리 DIY 검토

아래 글에서 와사비망고 65인치 고장으로 수리와 신품구입을 고민하고 있었습니다 https://robocomman.tistory.com/396 중소기업 65인치 TV 고장, 75인치 추천 잘 사용하고 있던 중소기업 65인치 TV가 고장이�

robocomman.tistory.com



어제 오늘 이틀에 걸쳐 백라이트 LED바 고장확인 및 품명확인을 위해

65인치 TV 를 분해한 과정을 공유해 드립니다

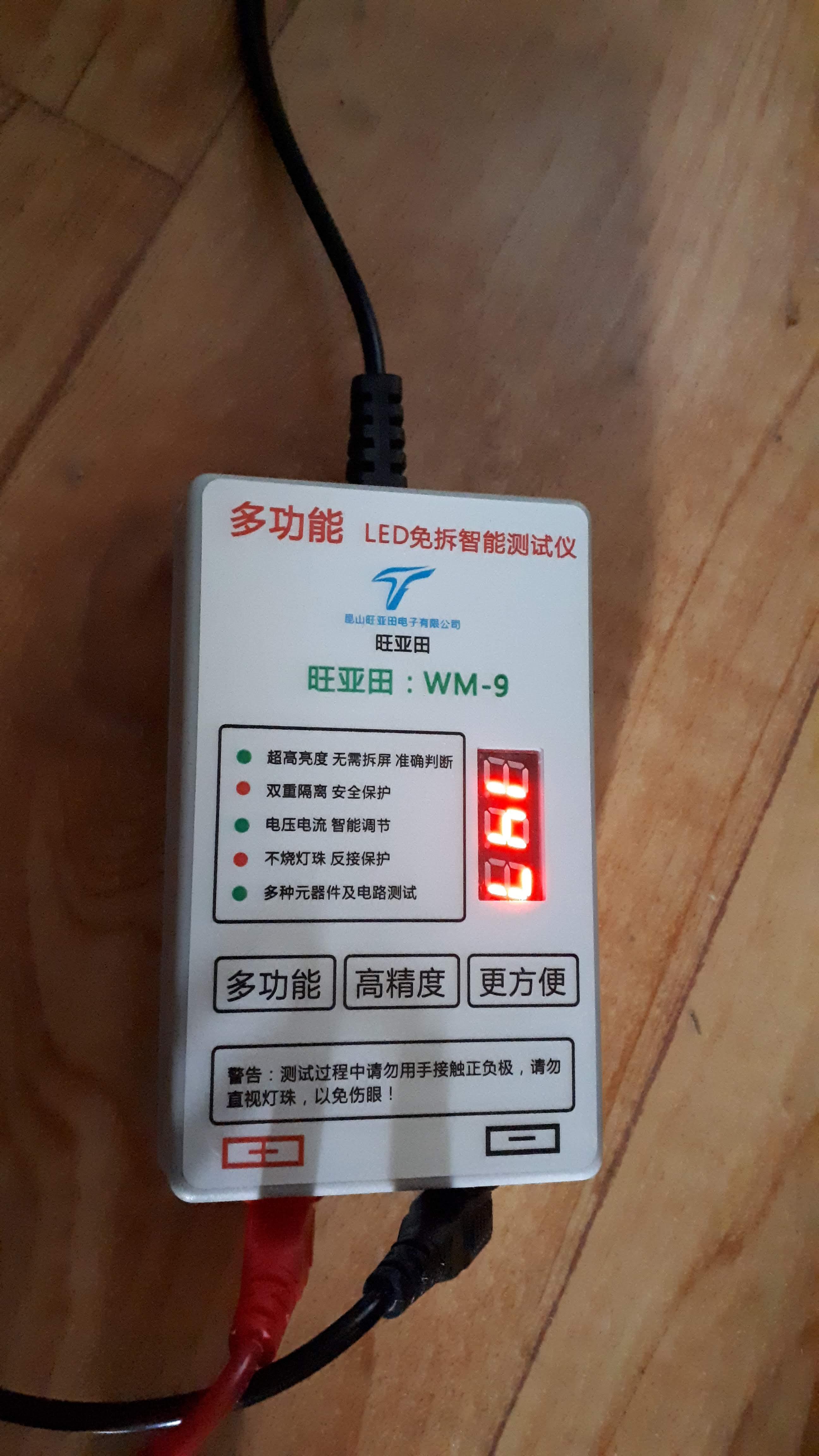

LED 백라이트 확인에는 아래의 장비가 큰 역할을 했습니다

연결된 회로가 고장나지 않도록 커넥터를 분리한 상태에서 테스트 해야 한다는 것만 주의하고

LED 전원측을 찍으면 LED 가 몇개든 알아서 전압과 전류를 조절하여 LED에 전원을 공급하여

동작확인을 할 수 있습니다



s.click.aliexpress.com/e/_AX8dqX



14.7US $ 2% OFF|0 300V Smart Fit Manual Adjustment Voltage TV LED Backlight Tester Current Adjustable Constant Current Board LED

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com



TV 전원은 공급하지 않은 상태에서

LED 전원 커넥터를 빼고

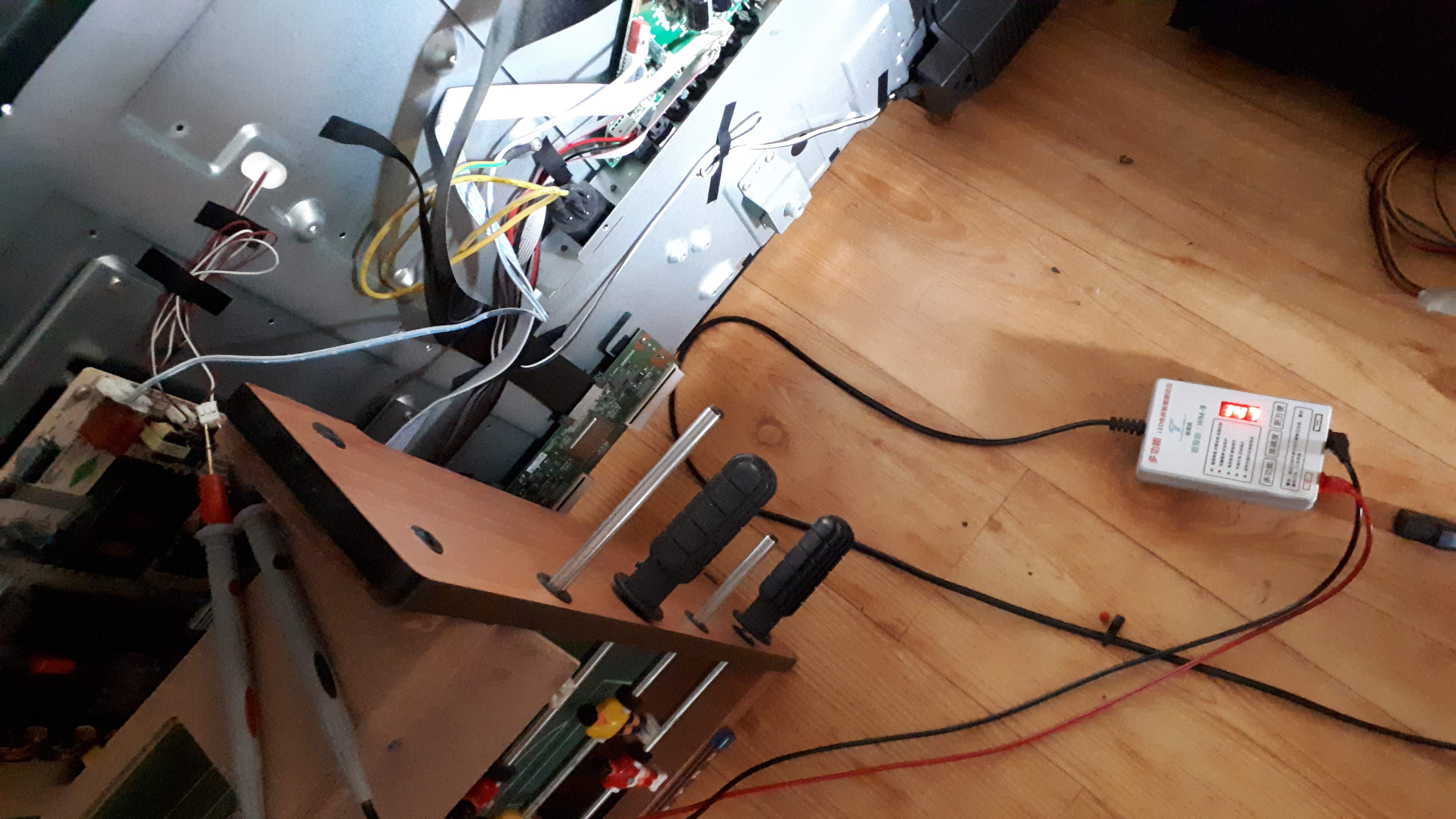

이 장비를 LED 전원공급 커넥터에 연결해 보았습니다

왼쪽 중앙에 얇은 봉이 LED 커넥터에 연결되어 있습니다

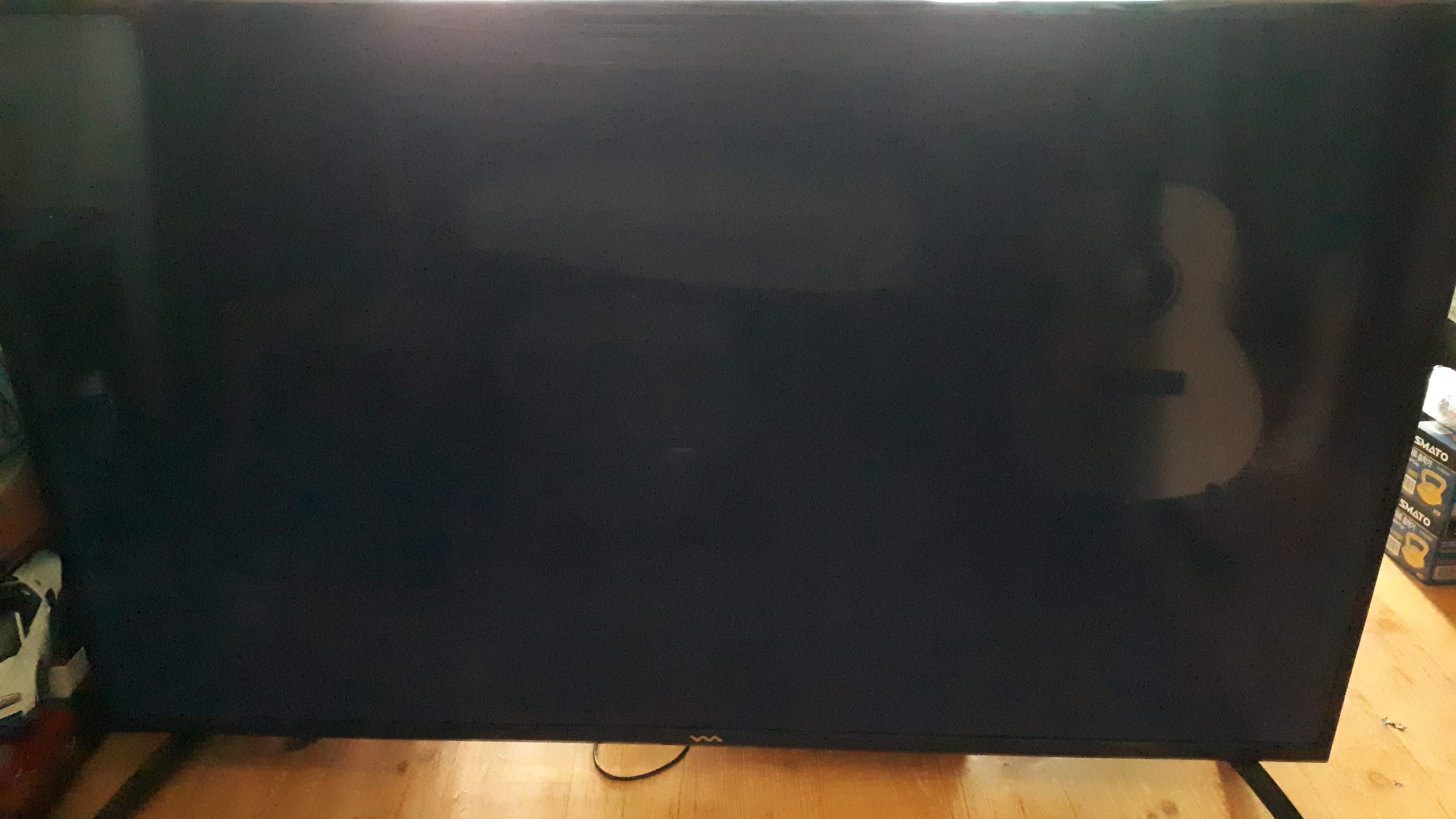

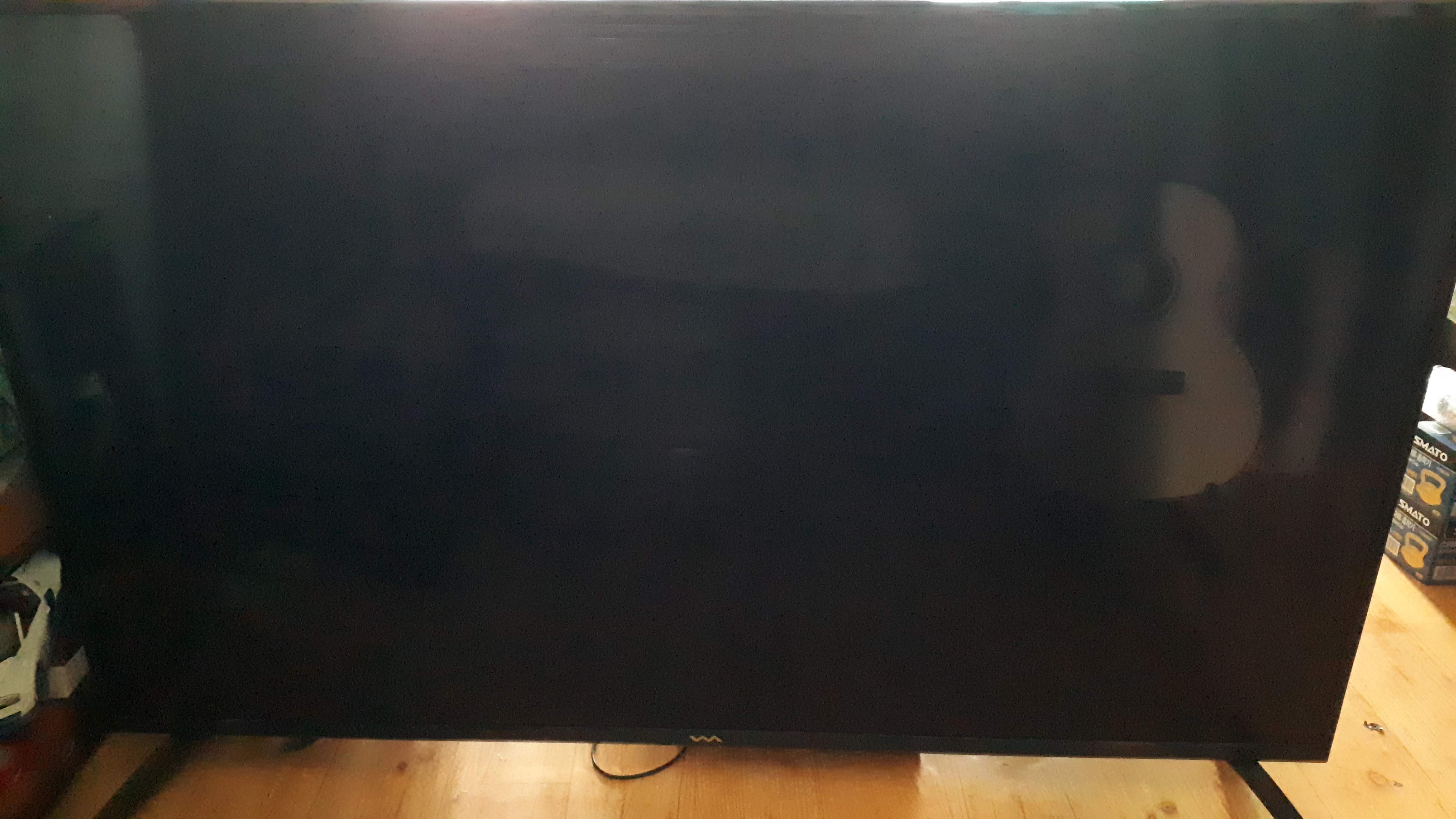

영상입력이 없어서

사진에는 잘 안보이지만 위쪽반쪽이 켜진 상태입니다

이번에는 다른 LED 커넥터에 연결해서

아래쪽 반쪽이 켜진 상태입니다



전원은 위쪽 연결시, 아래쪽 연결시 모두 146~147V 정도를 공급하고 있네요





이 상태로는 어디가 고장인지 알 수가 없네요

샤오미 MiBox3 를 연결하여 Youtube에서 TV 테스트화면을 재생하고

테스트 화면을 패널에 표시하기 위해 TV 전원은 공급하고

LED 백라이트 커넥터는 분리해서 위의 테스트 장비로 아래쪽 반쪽에 전원을 공급하였습니다





영상을 재생해 보시면

오른쪽 중앙의 어두운 부분과

가운데 중앙쪽에 떨리는 곳이 있네요

LED 불량이 확인되었습니다



LED 바의 규격을 확인하기 위해 분해를 시작합니다

TV 분해에는 아래의 글이 많은 도움이 되었습니다

https://hlsw.tistory.com/entry/%EC%82%BC%EC%84%B1-UN60H6300-60%EC%9D%B8%EC%B9%98-LED-TV-%EB%B0%B1%EB%9D%BC%EC%9D%B4%ED%8A%B8-%EA%B5%90%EC%B2%B4%ED%9B%84%EA%B8%B0



삼성 UN60H6300 60인치 LED TV 백라이트 셀프 수리 후기+교체 비용

[주의사항] 본 후기는 개인적인 자료조사 결과와 수리 후기를 담은 것으로, 제조사의 보증 범위에 들어있지 않은 자가 수리입니다. 이 후기에 따라 수리를 시도한다고 해서 100% 수리에 성공하는

hlsw.tistory.com

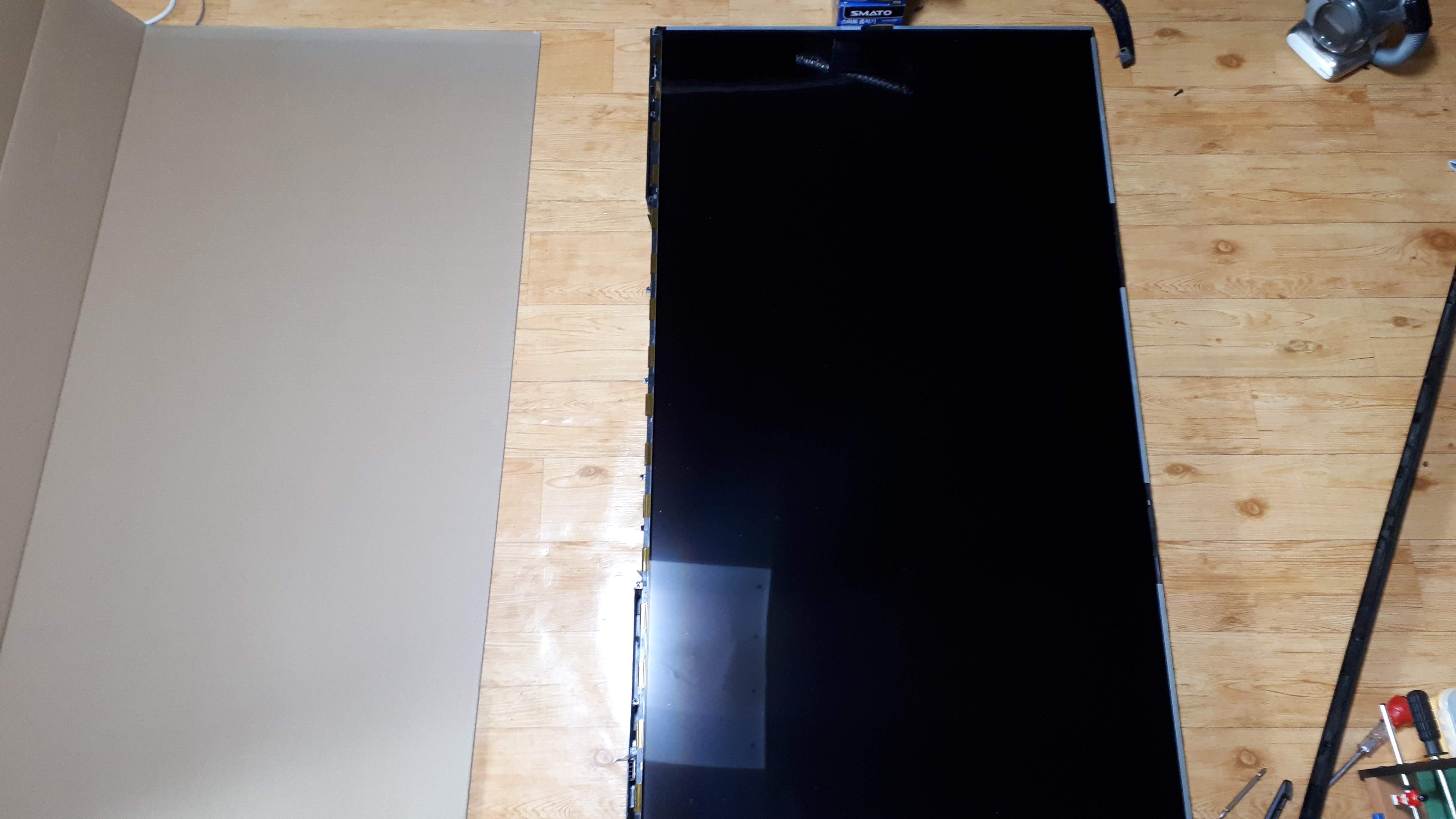

TV 샀을때 포장박스 내부에 있던 골판지를 보관해 두었던 것이 도움이 되네요

패널 분리시 깨끗하고 안전하게 올려놓을 장소를 확보해 줍니다

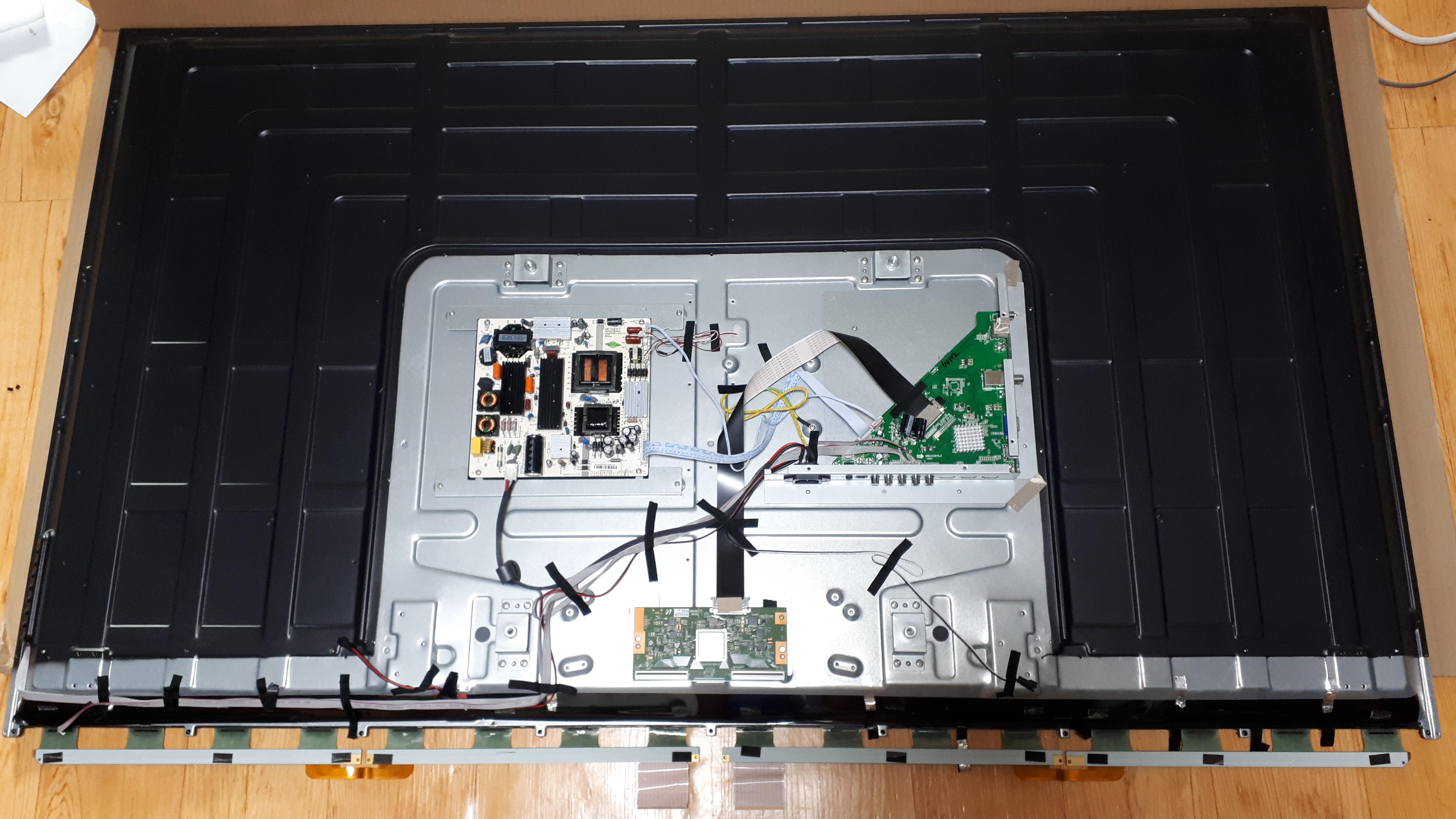

우선 스탠드 다리만 분리하고 눕혀 놓았습니다



패널 분리를 위해서는

사진 하단의 얇은 PCB 와 필름 커넥터들을 조심해서 분리해야 합니다

고정된 테이프들을 살살 떼어네고

가운데 T-CON(Timing Controller) 보드에서 필름 커넥터를 분리합니다



패널 분리를 위한 준비물인 스마토 유리흡착기 SM-VH01 2개는

배송비포함하여 15000원 정도면 구매가능합니다

http://item.gmarket.co.kr/DetailView/Item.asp?goodscode=1298142643&GoodsSale=Y&jaehuid=200002673



기타 전동공구배터리/용품 ₩5,740

흡착기 SM-VH01(60kg) / SM-VH02(150kg)

item.gmarket.co.kr



아래 사진은 잘 안나왔네요

분리한 커넥터들이 탄성때문에 아래쪽으로 다시 내려가서

LCD 패널 분리 이동시에 걸리지 않도록 화면에 테이프로 살짝 붙여 주었습니다

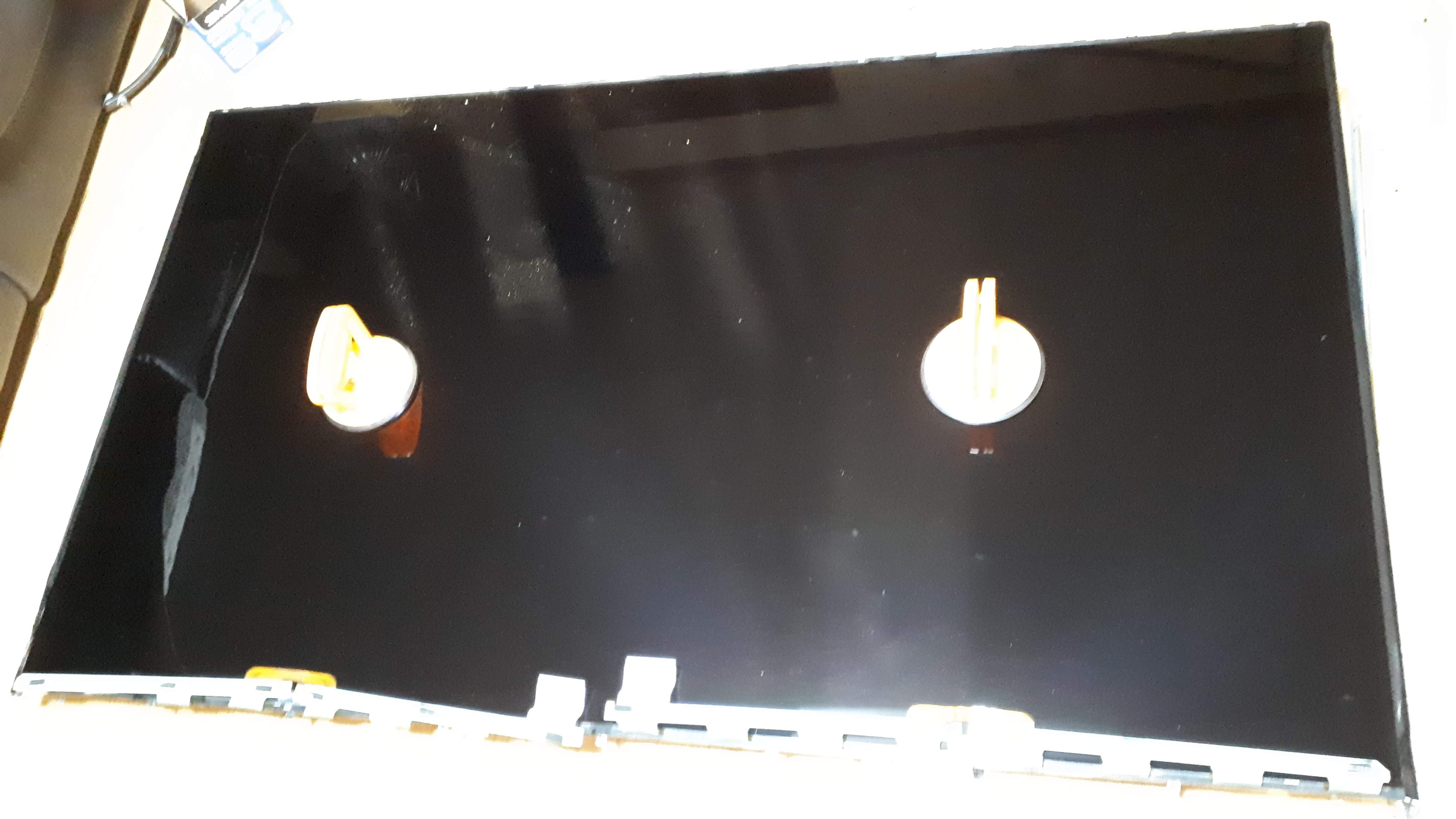

사진의 유리흡착기 위치를 참고하세요

패널 하중이 양쪽 흡착기에 잘 분산되어 버틸 수 있도록 위치를 잡았습니다

유리흡착기 손잡이를 전체 각도에서 흡착시키면 힘이 너무 세서 패널이 깨지니 주의하세요

제 경우는 45도 각도 정도로 힘이 약하게 조절하여 흡착시키니 적당했습니다



패널 이동전에 유리흡착기를 조금만 들어보아서

1. 패널이 어디 걸리는데가 없게 잘 분리되었는지

2. 흡착력이 너무 약해서 떨어지지 않는지

꼭 확인하세요



패널 이동시에는 2명이 흡착기 1개씩 잡고 이동했습니다

혼자서는 자세가 안나와서 패널이 깨지기 딱 좋은 듯 하네요



패널을 안전하게 분리하니 확산판 보호시트가 보이네요

보호시트를 고정한 테두리를 분리하고

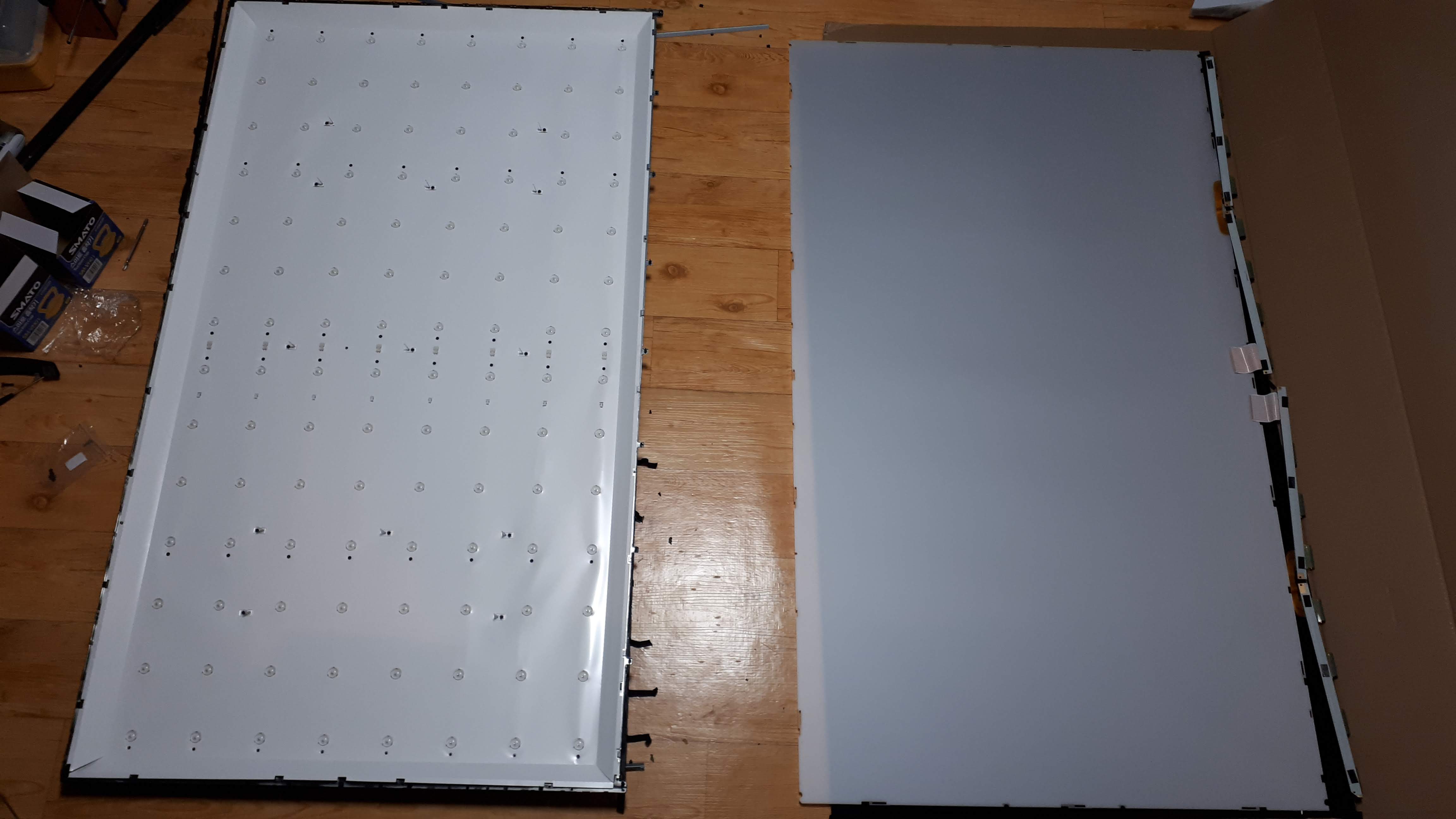

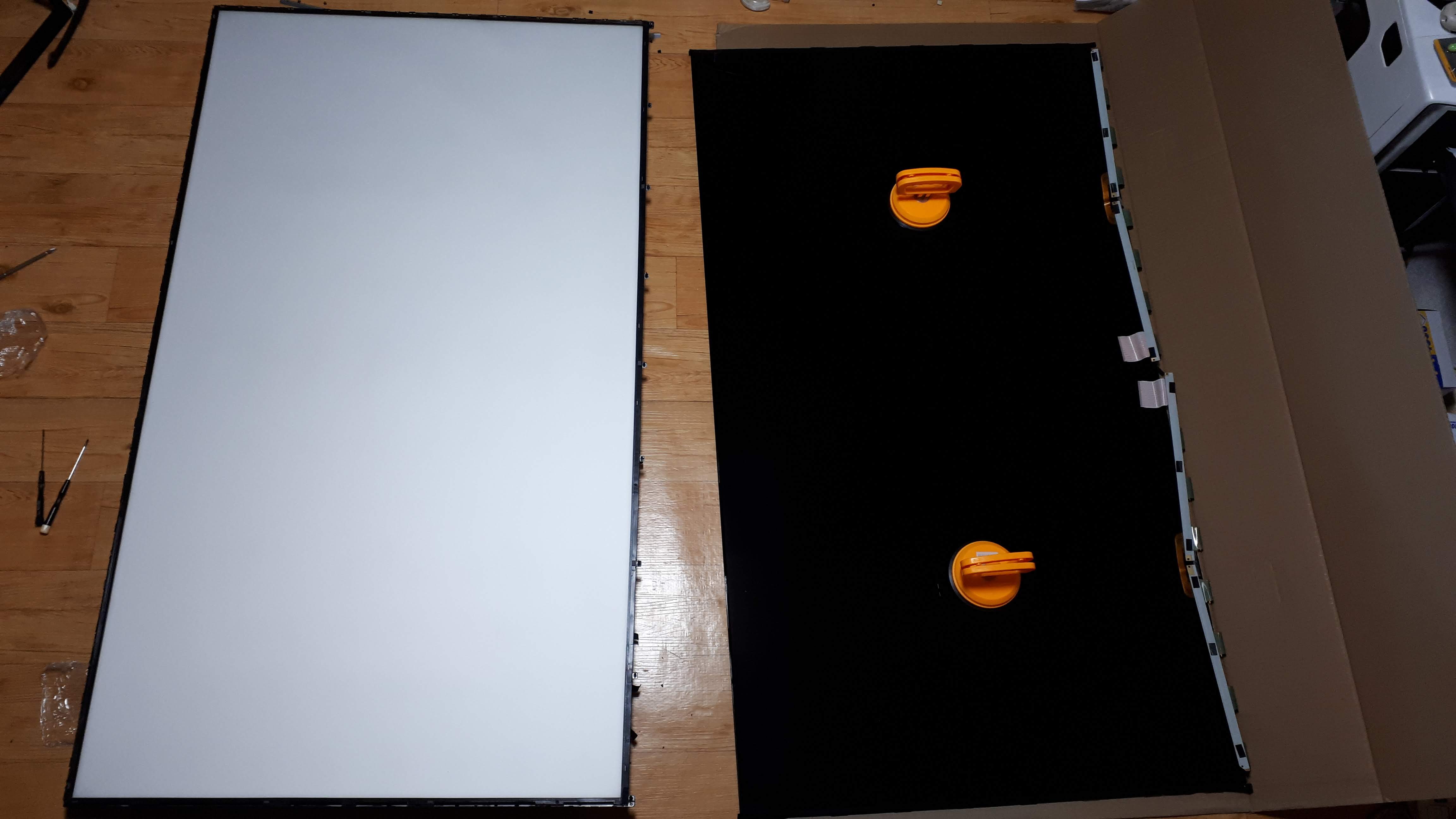

보호시트, 확산판, 도광판 등을 한꺼번에 이동하여 패널위에 올려 놓았습니다

확산판, 도광판의 중간에 먼지가 유입되는 것을 최소화 하기 위함입니다

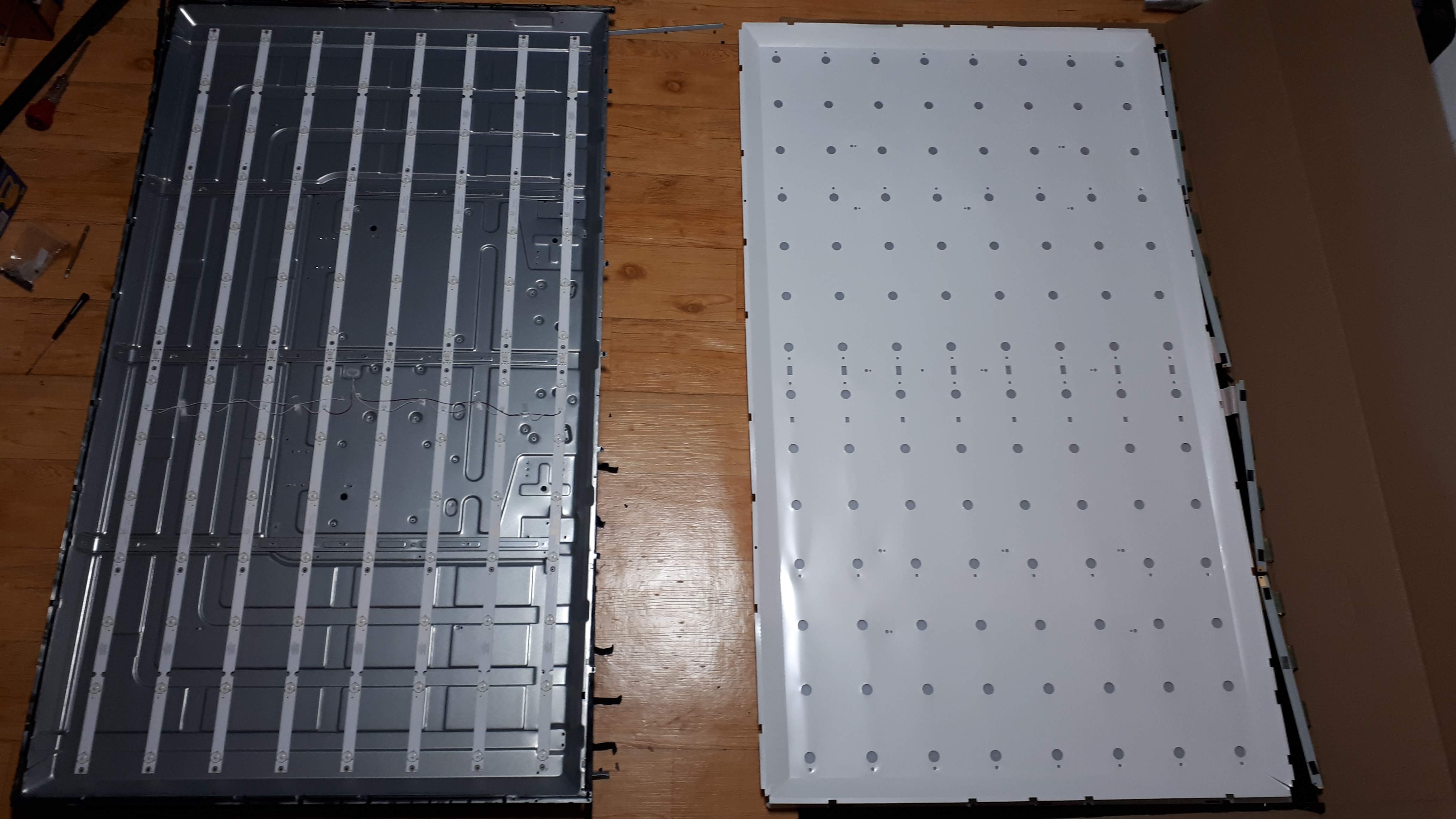

LED 반사시트도 분리하여 이동시키니

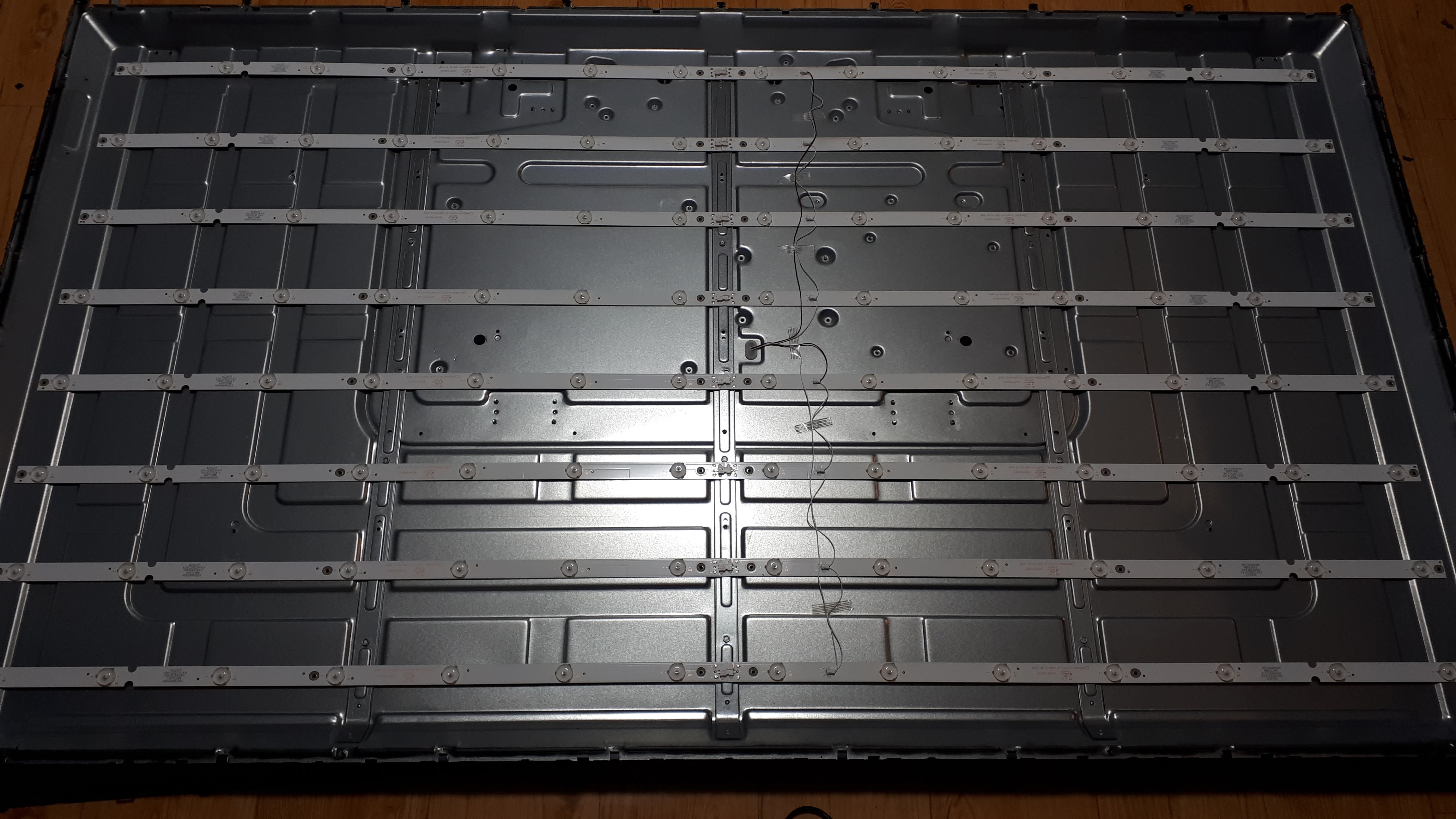

드디어 LED 바가 보입니다



왼쪽바 7개 LED, 오른쪽바 7개 LED, 8개줄로 구성되어 있네요



LED 테스트 장비로 테스트해 보니

사진상 맨 위의 2개 줄을 빼고는

각 줄마다 1개 혹은 2개씩 LED 고장이 발생했네요

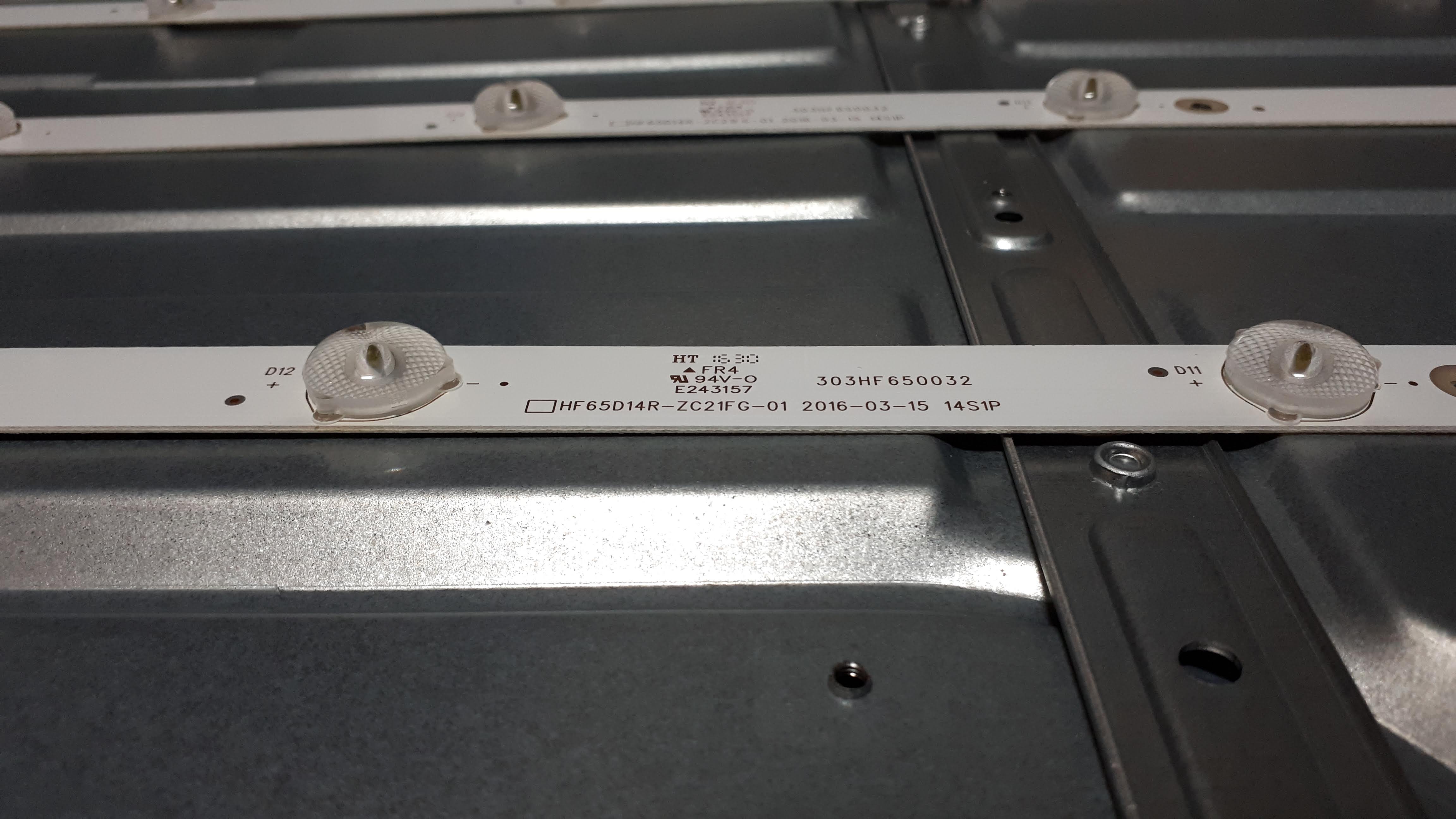

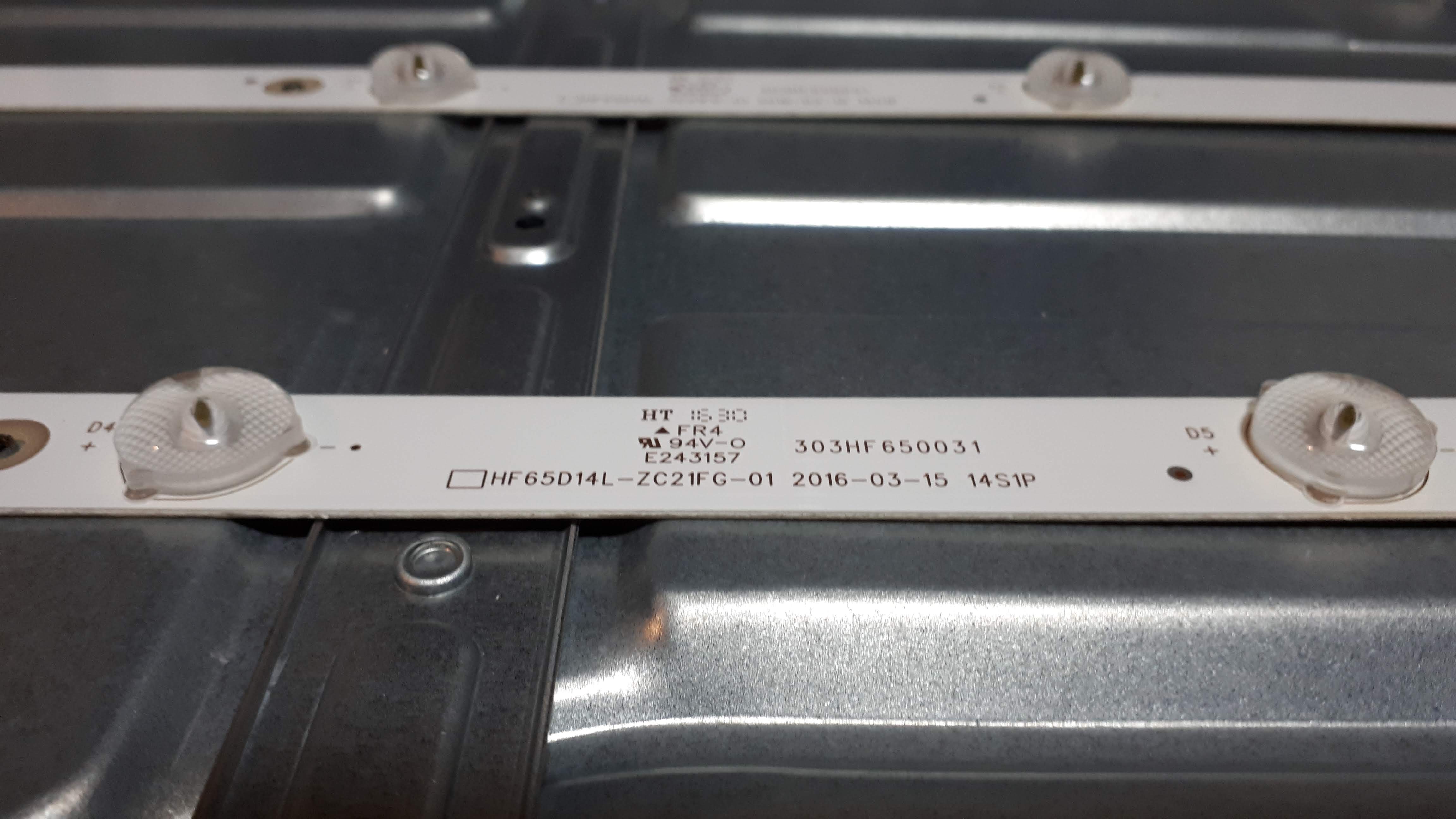

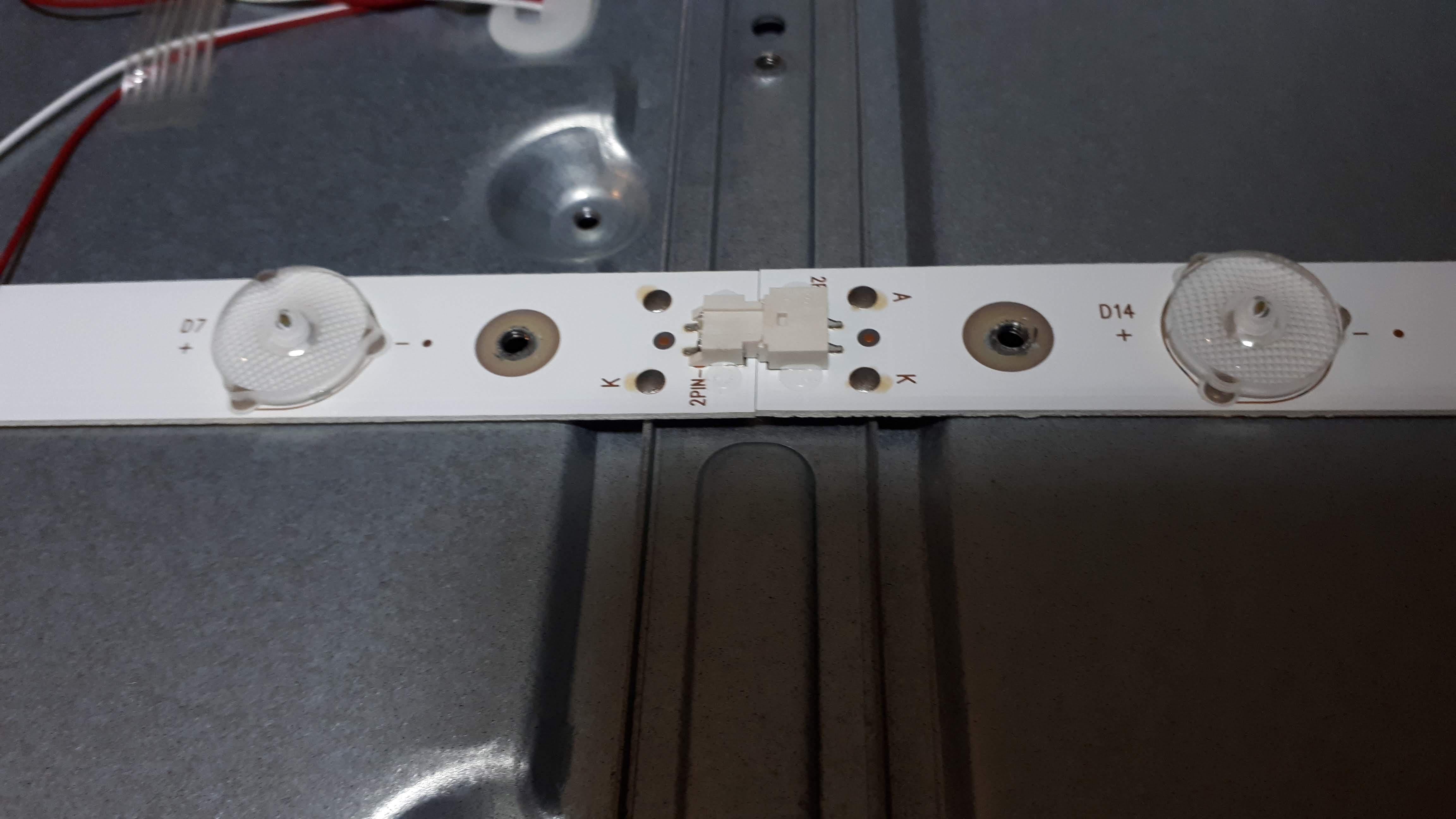

LED 바 품명과 커넥터 형태를 확인했으나

동일형태를 파는 곳을 찾을 수가 없네요



LED 바가 고장인 것을 확인했으니

A/S 센터에 LED바 판매를 요청해 봐야겠네요



한편으론 고장 LED바 자가수리를 위한 LED도 알리에 주문해야겠네요



정상 LED바를 하단쪽에 몰아 놓아 보았는데

TV 전원으로는 여전히 잠깐 켜지고 차단됩니다

TV 파워보드는 LED 전체가 정상적으로 작동해야만 정상적으로 켜지는 모양입니다



마루 공간을 다 차지하고 있어서

LED바를 구입하기 전까지 늘어놓을수가 없어서

재조립을 했습니다



재조립시 주의할 점은

물론 패널 다룰때 주의하는 것이 제일 중요하지만

그 전에 보호시트, 확산판, 도광판을 올려 놓았을때

보호시트 위에 먼지나 머리카락등이 없게

진공청소기로 깨끗하게 청소하는 것이 좋습니다

손가락으로 만지면 지문이 남는다니 가급적 직접적으로 만지지 마시고요

패널이 보호시트 바로위에 올라가기 때문에 신경써야 합니다



재조립 후 확인해 봤습니다

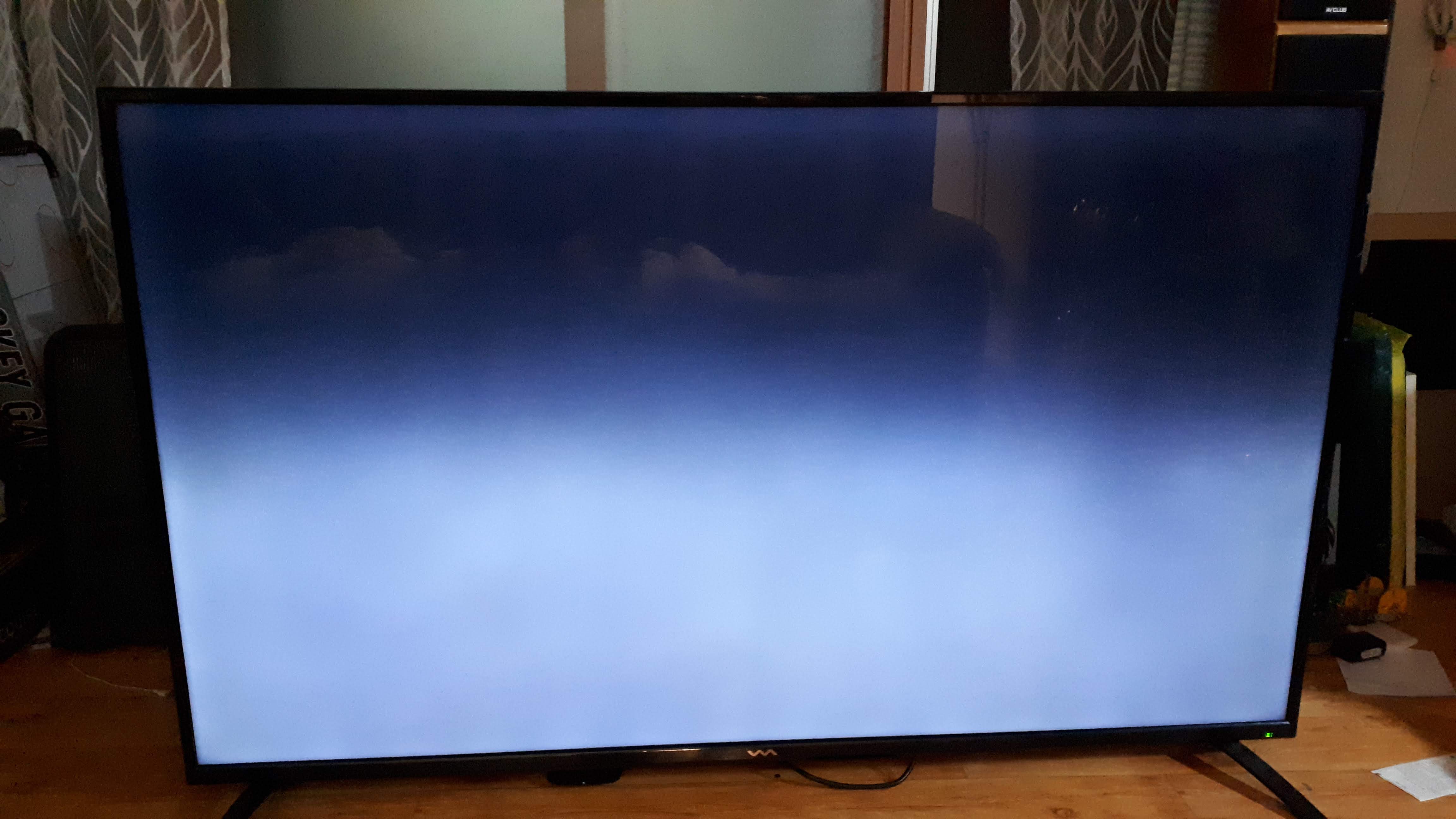

LED 테스터기로 켜보니 하단 화면이 고르게 켜지네요

LED 테스터기의 전압도 149V 로 2V 정도 올라간 것으로 보니

1개정도 LED 가 더 연결된 것으로 인식하는 모양입니다

약간 얼룩덜룩한 것은 구입시부터 화면이 원래 그랬습니다

(화면까지 찍어서 A/S 문의했었으나 정상이라고 하더군요)





첫 65인치 TV 분해 후 조립임에도 다행히 패널도 안 깨먹고

필요한 정보는 알아냈네요



LED 백라이트 TV 의 구조를 정확하게 알게되니

LED 백라이트 A/S 를 고려하여

맨 뒤쪽 LED 쪽을 분리하여 바로 교체할 수 있는 구조로 만든다면

A/S 비용도 저렴하고 자원도 아낄 수 있을텐데 하는 생각이 듭니다



자원효율성을 생각하지 않고

전처럼 대량생산과 기업의 손익만 생각하기에는

지구의 환경문제가 너무나 심각해지고 있습니다



이후의 수리과정은 아래의 글을 참고하세요~

https://robocomman.tistory.com/460



65인치 TV 백라이트 수리 도전기(DIY)

여름휴가 기간이 되었으나 코로나 4단계 거리두기라 피서를 위한 여행이 꺼림칙합니다 휴가를 집에서 보내기로 하여 그 동안 미루어 두었던 65인치 TV 백라이트 수리를 도전하고 진행한 내역을

robocomman.tistory.com

https://robocomman.tistory.com/466



65인치 TV 백라이트 수리 도전기2(DIY)

이전의 도전과 준비과정은 아래 글을 참고하세요 https://robocomman.tistory.com/460 65인치 TV 백라이트 수리 도전기(DIY) 여름휴가 기간이 되었으나 코로나 4단계 거리두기라 피서를 위한 여행이 꺼림칙

robocomman.tistory.com



https://robocomman.tistory.com/468



65인치 TV 백라이트 수리 도전기3(DIY)

이전의 도전과 준비과정은 아래 글을 참고하세요 https://robocomman.tistory.com/460 65인치 TV 백라이트 수리 도전기(DIY) 여름휴가 기간이 되었으나 코로나 4단계 거리두기라 피서를 위한 여행이 꺼림칙

robocomman.tistory.com



65인치 TV 백라이트 수리 성공기!(DIY) (tistory.com)



65인치 TV 백라이트 수리 성공기!(DIY)

이전의 도전과 준비과정은 아래의 글을 참고하세요 https://robocomman.tistory.com/460 65인치 TV 백라이트 수리 도전기(DIY) 여름휴가 기간이 되었으나 코로나 4단계 거리두기라 피서를 위한 여행이 꺼림

robocomman.tistory.com
