쿠쿠 밥솥 스위치 자가수리(DIY)

우리집 밥솥은 2001년 10월에 제조된 SRP-1121FG 입니다

와이프가 결혼하기 얼마전에 구입해서 사용하고 있다가 가져와서 계속 사용중입니다



곧 19년이 됨에도 불구하고 아직 우리집 밥을 잘 책임지고 있습니다

물론 중간에 A/S 센터는 몇 번 다녀왔습니다

압력이 세어나오지 않도록 해주는 압력솥의 고무패킹과 압력솥, 압력솥 뚜껑을 교체한 적이 있네요

모두 소모품에 해당하는 부분입니다

그 외에는 특별히 고장나는 부분이 없었는데요



이제는 A/S 센터에서도 부품이 없어서 수리가 불가한 부분들이 있습니다

그래도 사용할 수 있는데 까지는 사용해봐야겠지요



1년전쯤에 제일 중요한 '취사' 스위치가 작동이 안된다고 하여

한번 뜯어서 스위치를 교체했었는데요

이제는 다른 스위치들도 작동이 잘 안되다고 하여

6개 스위치를 수리한 내역을 공유해 드립니다



압력밥솥은 전열기구이면서도 압력을 제어하므로

잘못 수리하게 되면 매우 위험합니다

고장난 부분만 수리하고 원래대로 복구할 자신이 있는 분만 도전하세요

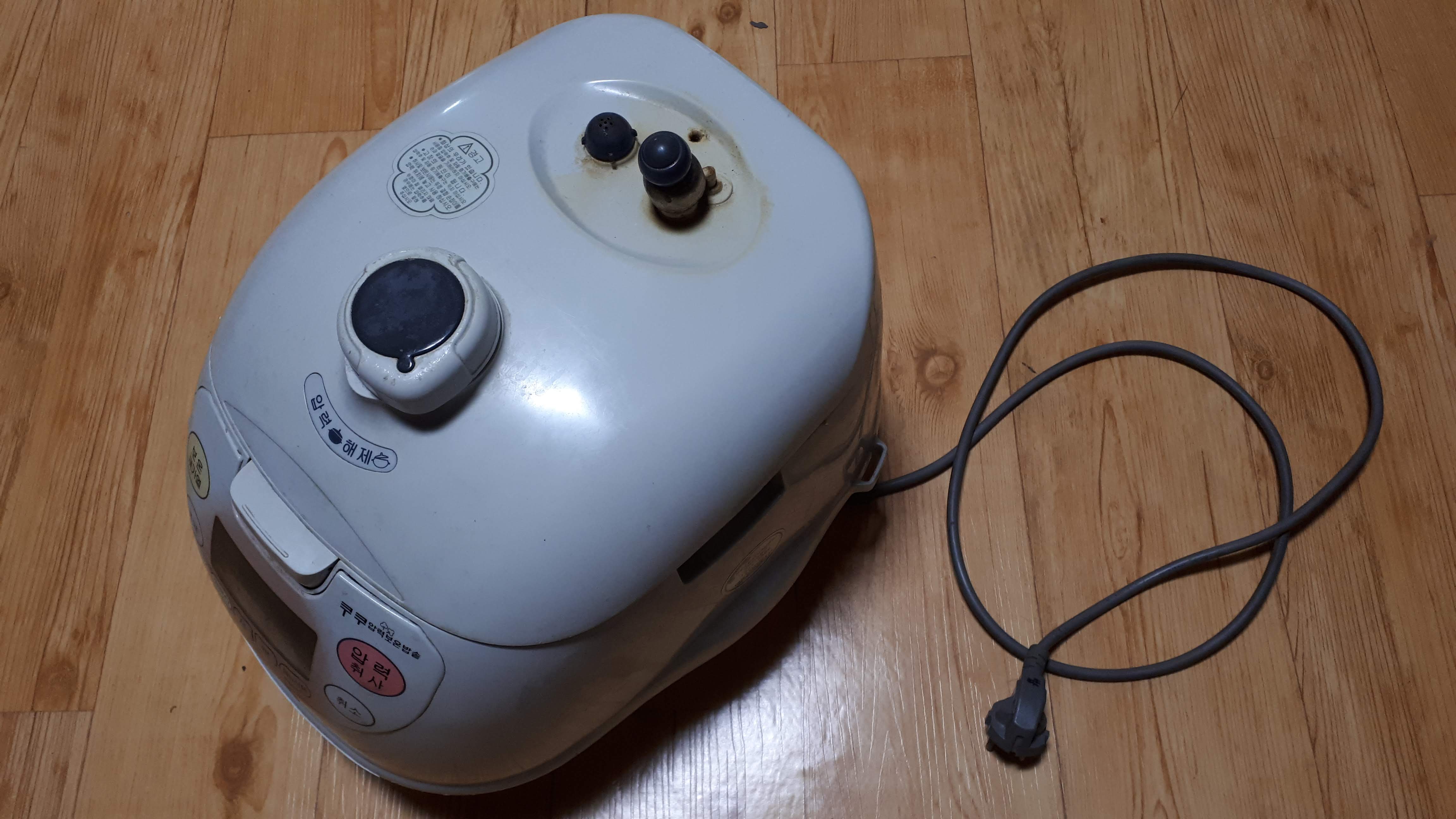

오늘의 환자입니다

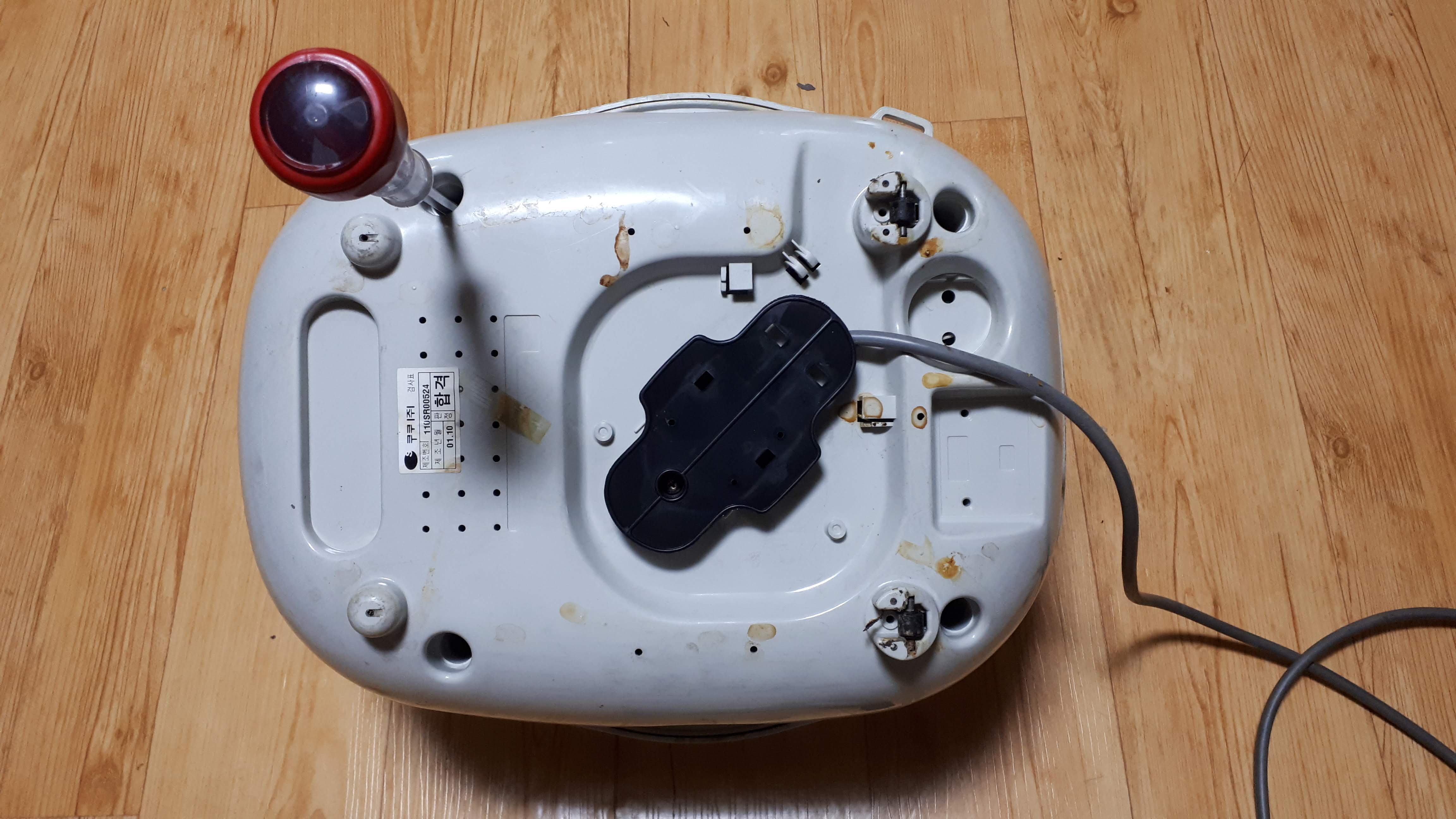

뒤집어서 4개의 큰 구멍에 숨어있는 나사 4개를 풀면 열립니다

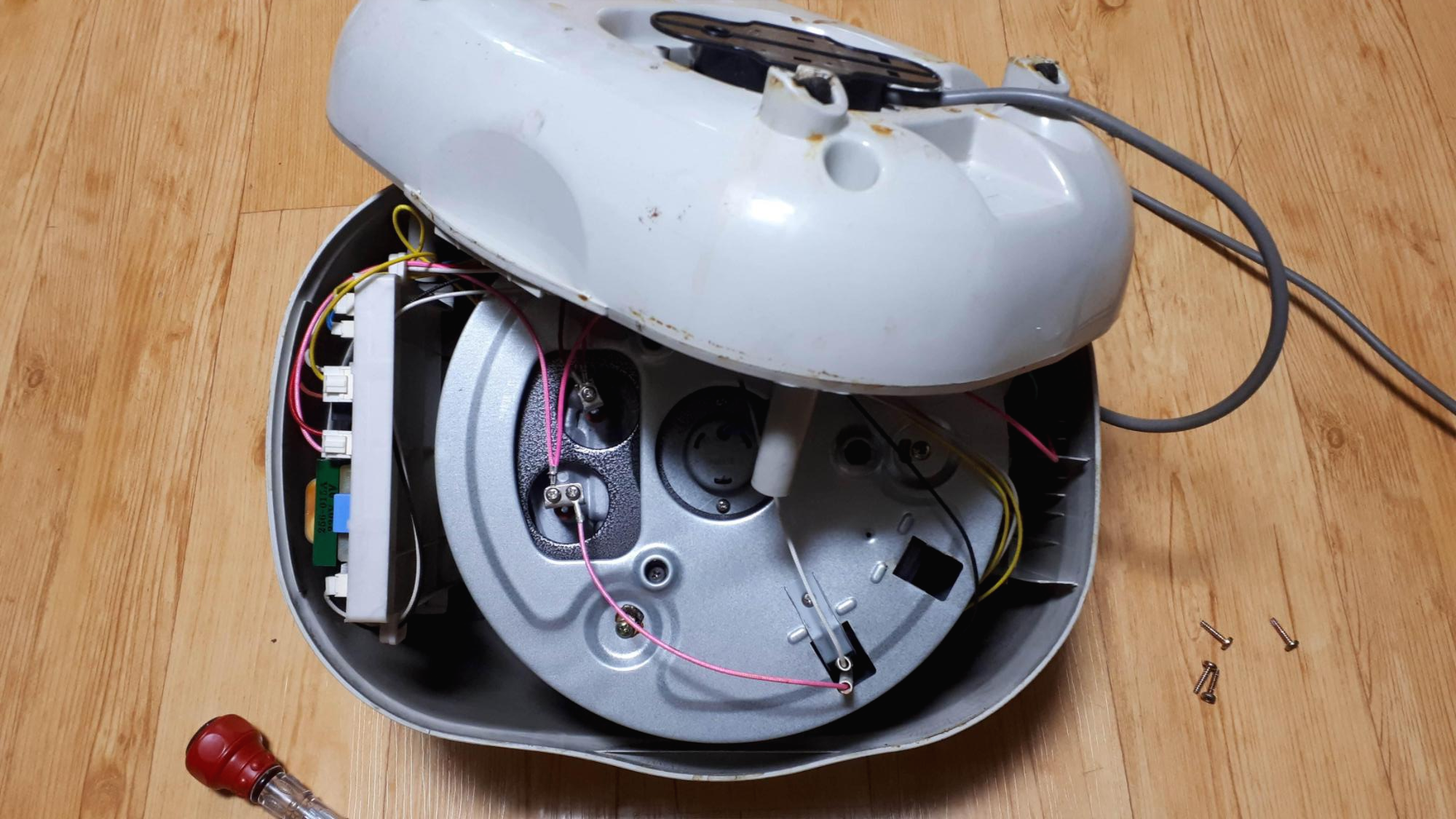

열고나니 밭솥을 데우기 위한 배선들이 보이네요

배선을 뽑거나하면 원상태 복구가 힘들수도 있으니

최대한 그대로 잘 걸쳐 둡니다

왼쪽에 제어패널부분들이 바로 보입니다

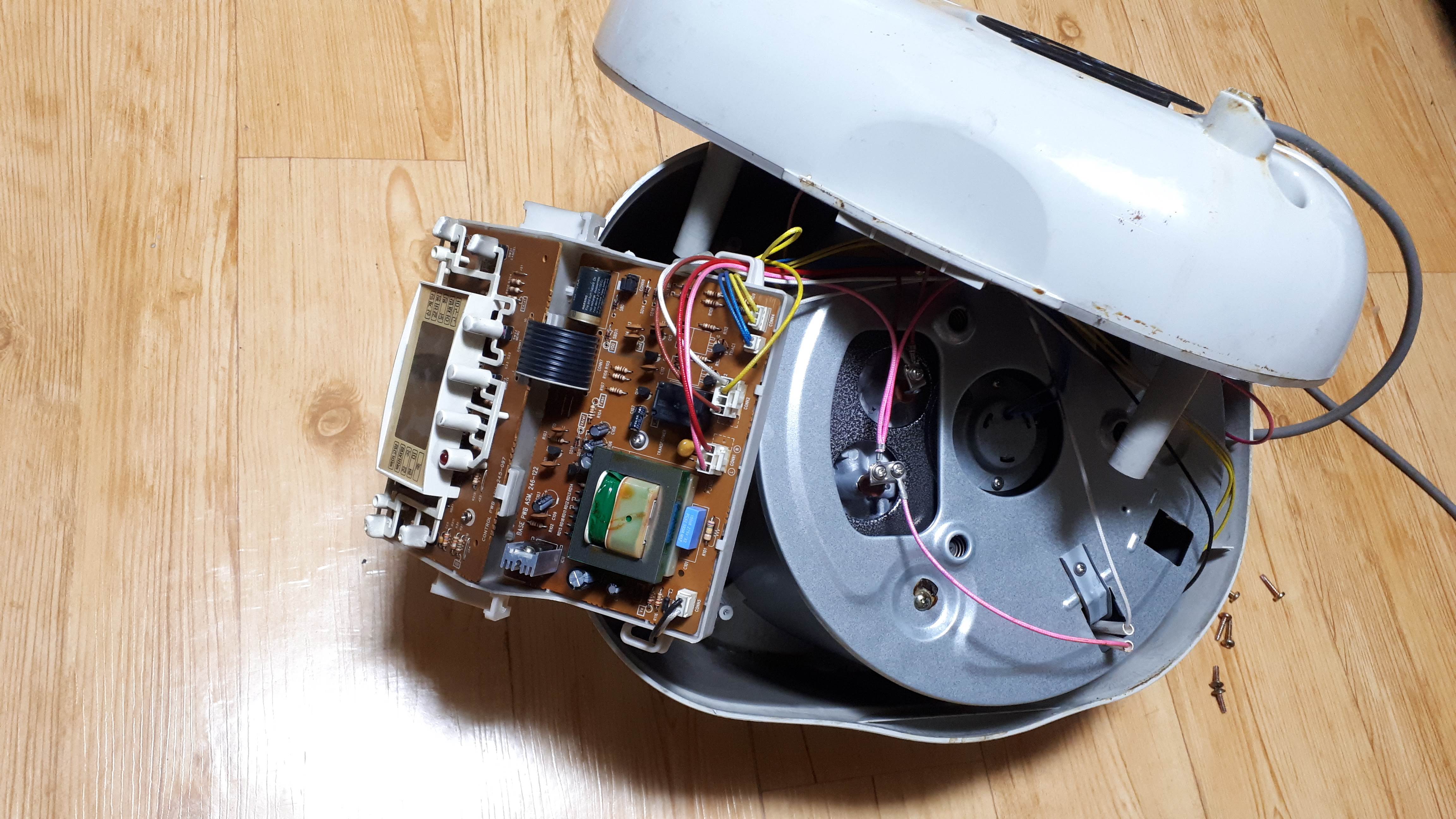

제어패널을 고정한 나사2개를 풀면 꺼낼 수 있습니다

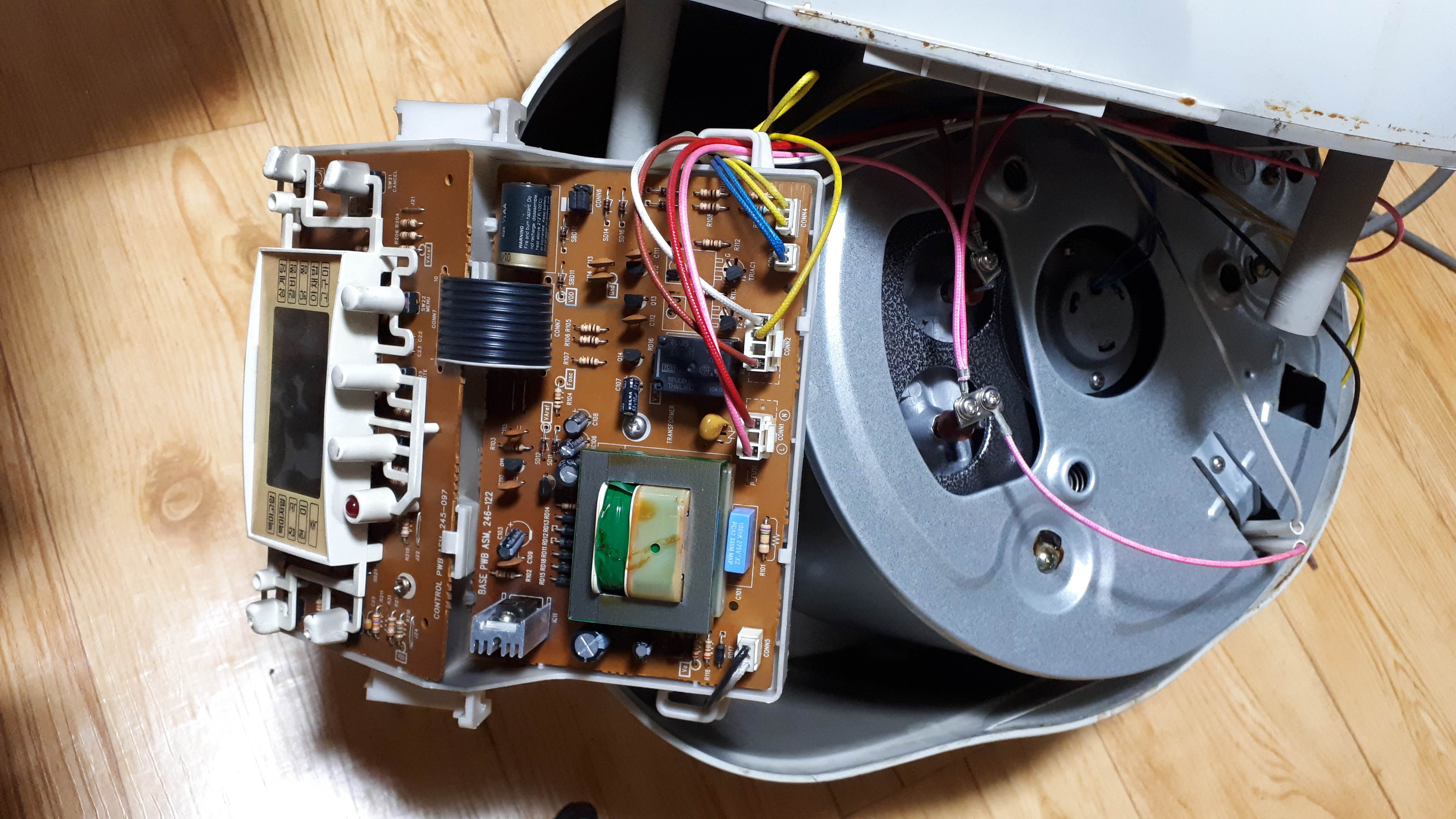

제어패널 PCB 가 잘 보이게 조금 더 크게 찍어보았습니다

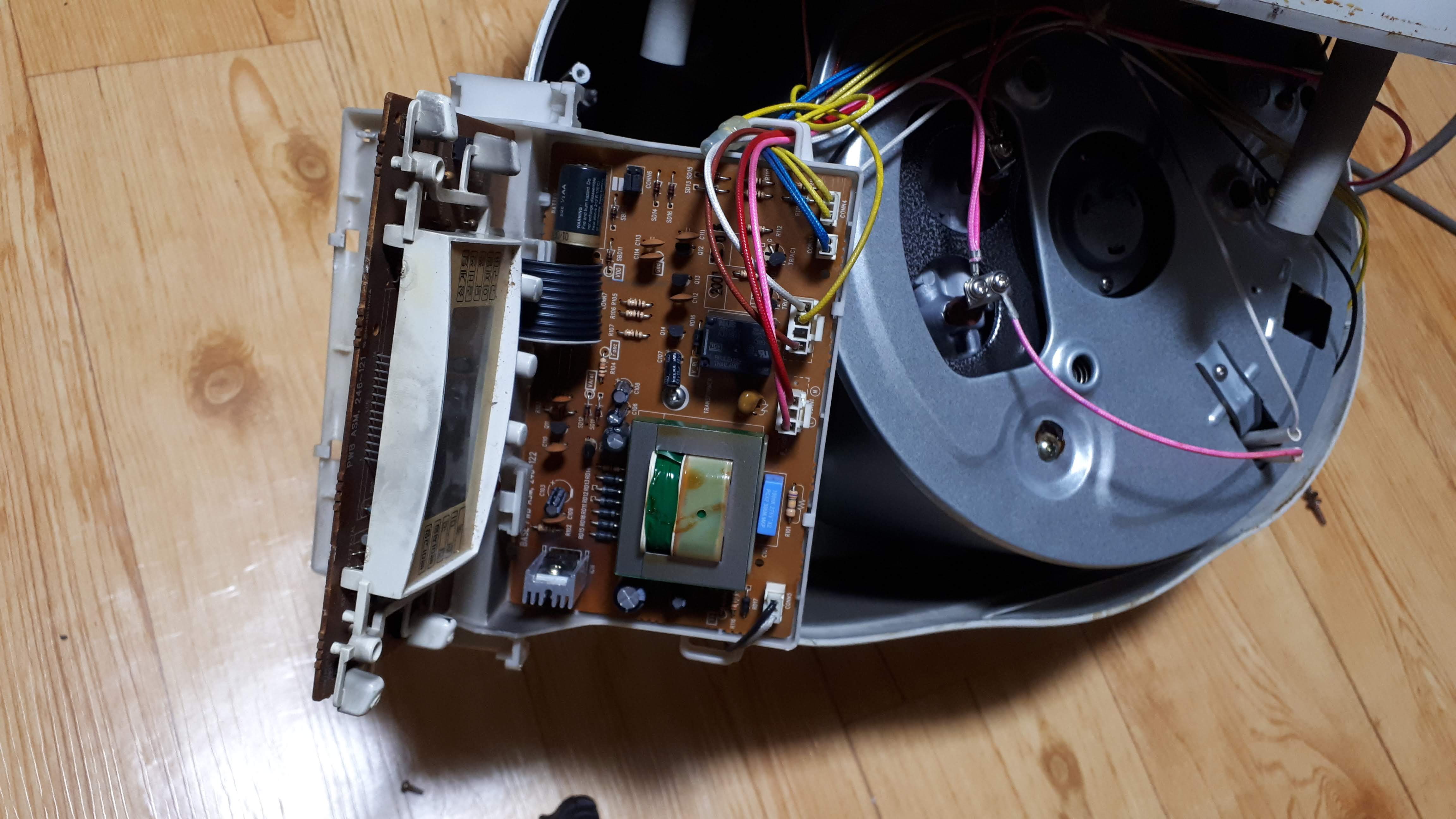

제어패널을 고정한 나사 1개를 풀고 플라스틱 걸쇠를 큰 일자 드라이버로 살살 열어주니

PCB 가 분리됩니다



플라스틱 LCD 덮개 부분이 완전분리가 안되어서

납땜하기에는 조금 불편하네요

최대한 플라스틱 LCD 덮개부분을 PCB 에서 떨어지도록 하니 스위치와 7mm 정도는 떨어져서

스위치를 떼어내고 새 스위치를 넣을 수 있는 작업 가능한 공간은 생기네요



1. 고장난 스위치를 작은 니퍼로 잘라내고

2. 납땜할 부위에 남아있는 스위치 다리를 정리하고

3. 새 스위치를 배치 후

4. 납땜해 주었습니다

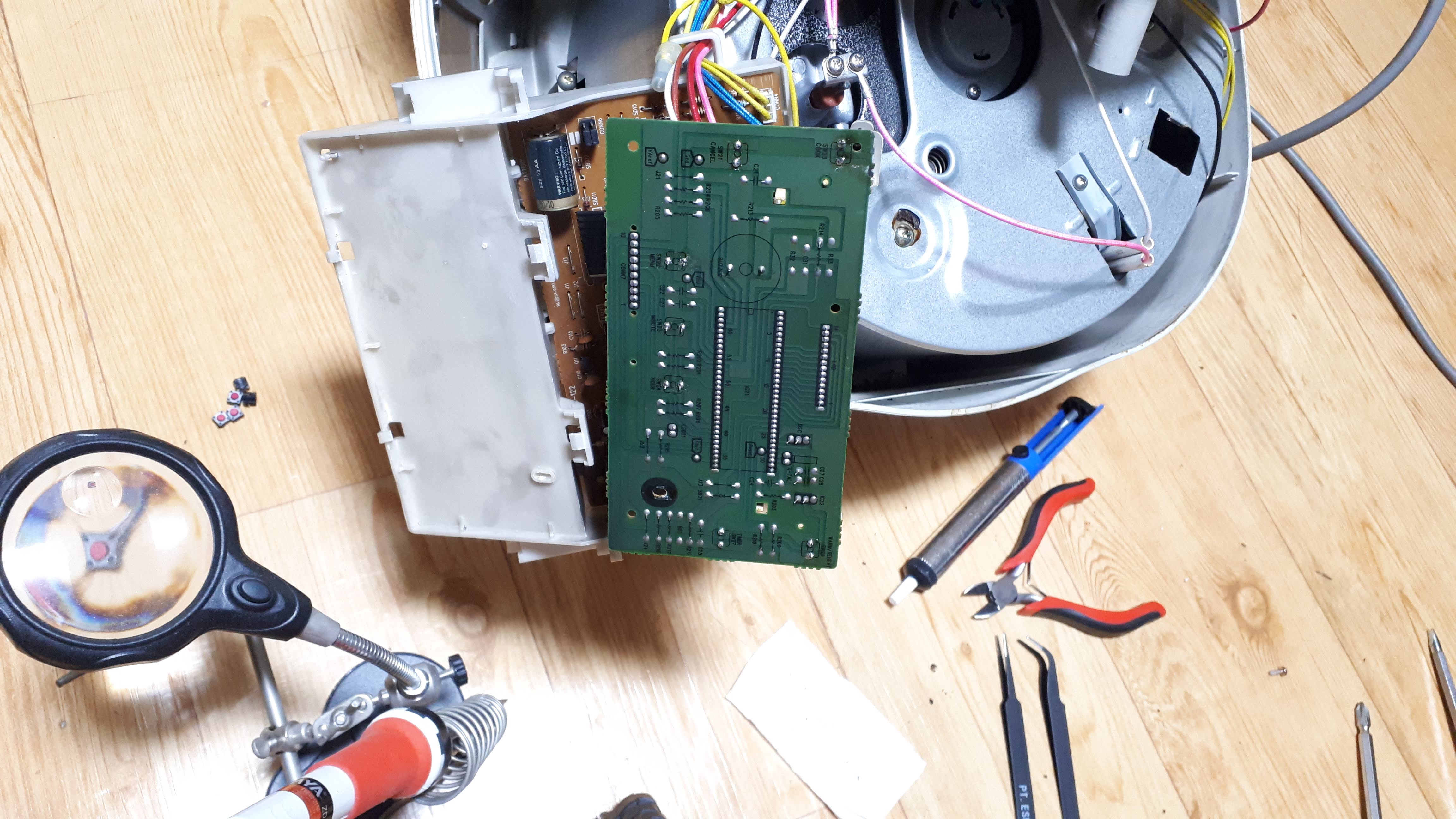

아래 사진은 납땜을 완료한 사진입니다

왼쪽 중앙에 떼어낸 고장난 스위치들이 보이네요



테스트 해보니 잘 동작됩니다

삐 소리를 내주는 버저도 동작이 안되었는데

수리하지 않았음에도 갑자기 동작이 되기 시작해서 와이프가 좋아하네요

버저에 접촉불량이 있는 모양이네요
