쿠쿠 밥솥 뚜껑 분해 및 압력 잠금 핸들 수리기(DIY)

2001년 10월에 제조된 SRP-1121FG 쿠쿠 밥솥을

20년 넘게 사용하고 있습니다



아래 글과 같이 스위치들을 자가수리하여 아직도 잘 사용하고 있었습니다

https://robocomman.tistory.com/412

쿠쿠 밥솥 스위치 자가수리(DIY)



취사시 안전을 위해 밥솥 뚜껑이 열리지 않도록 잠그고

취사가 끝나면 핸들을 돌려서 뚜껑을 열 수 있도록 하는

핸들이 고장입니다

20년이 넘었지만 혹시나 하는 마음에

A/S 센터에 전화해보니 역시나 부품이 없습니다



오늘은 밥솥 뚜껑 핸들을

직접 수리한 내용을 공유해 드립니다

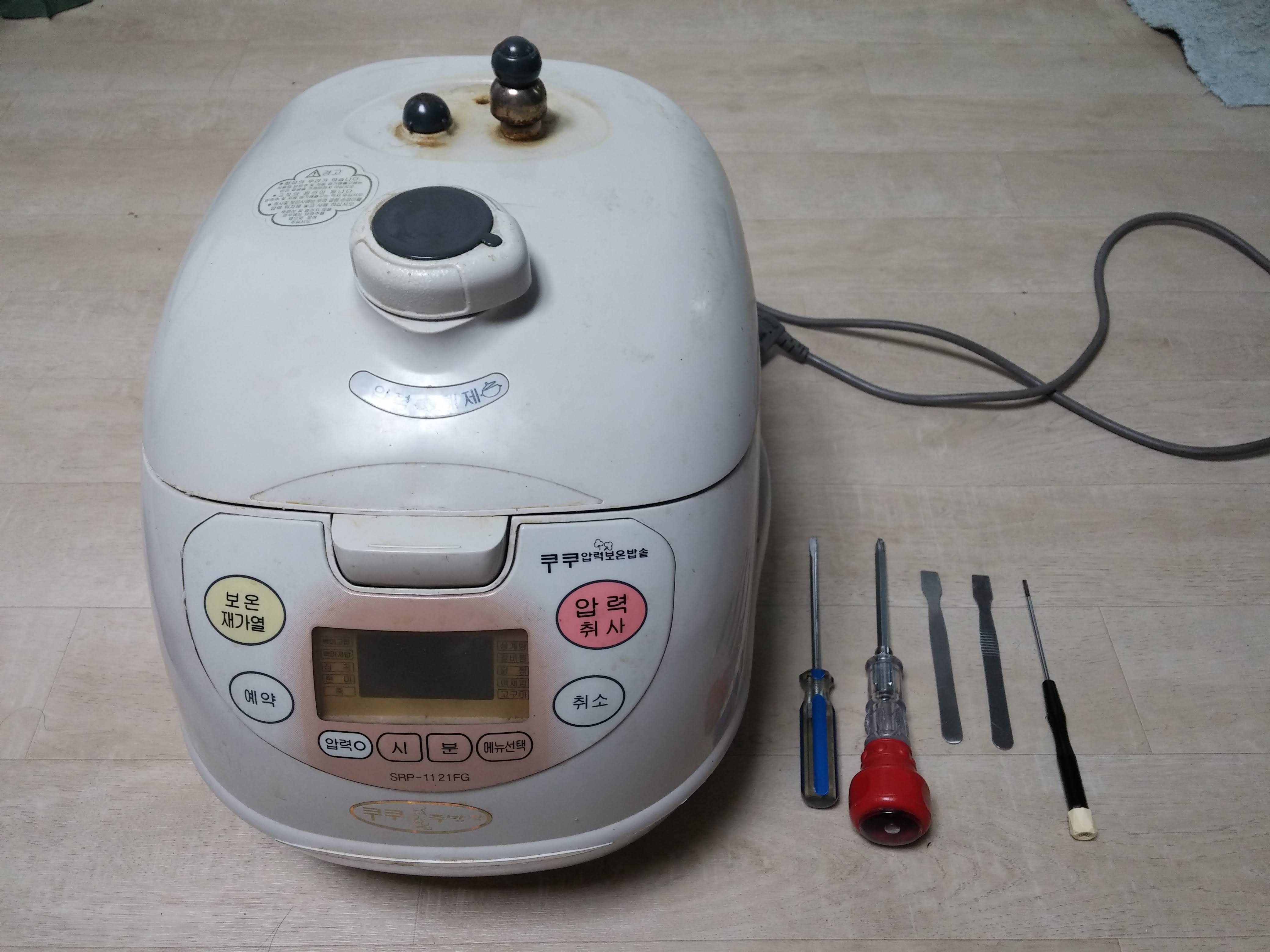

아래는 오늘의 환자와 도구들입니다

고치다보니 사진에 없는 추가된 도구는 주먹드라이버와 은박테이프 입니다

위 사진의 핸들을 보면 과도하게 오른쪽으로 돌아가 있습니다

정상위치인 왼쪽으로 이동되지 않아서 사용할 수 없습니다



밥솥 뚜껑을 분해하여 상태를 살펴보아야 하겠습니다

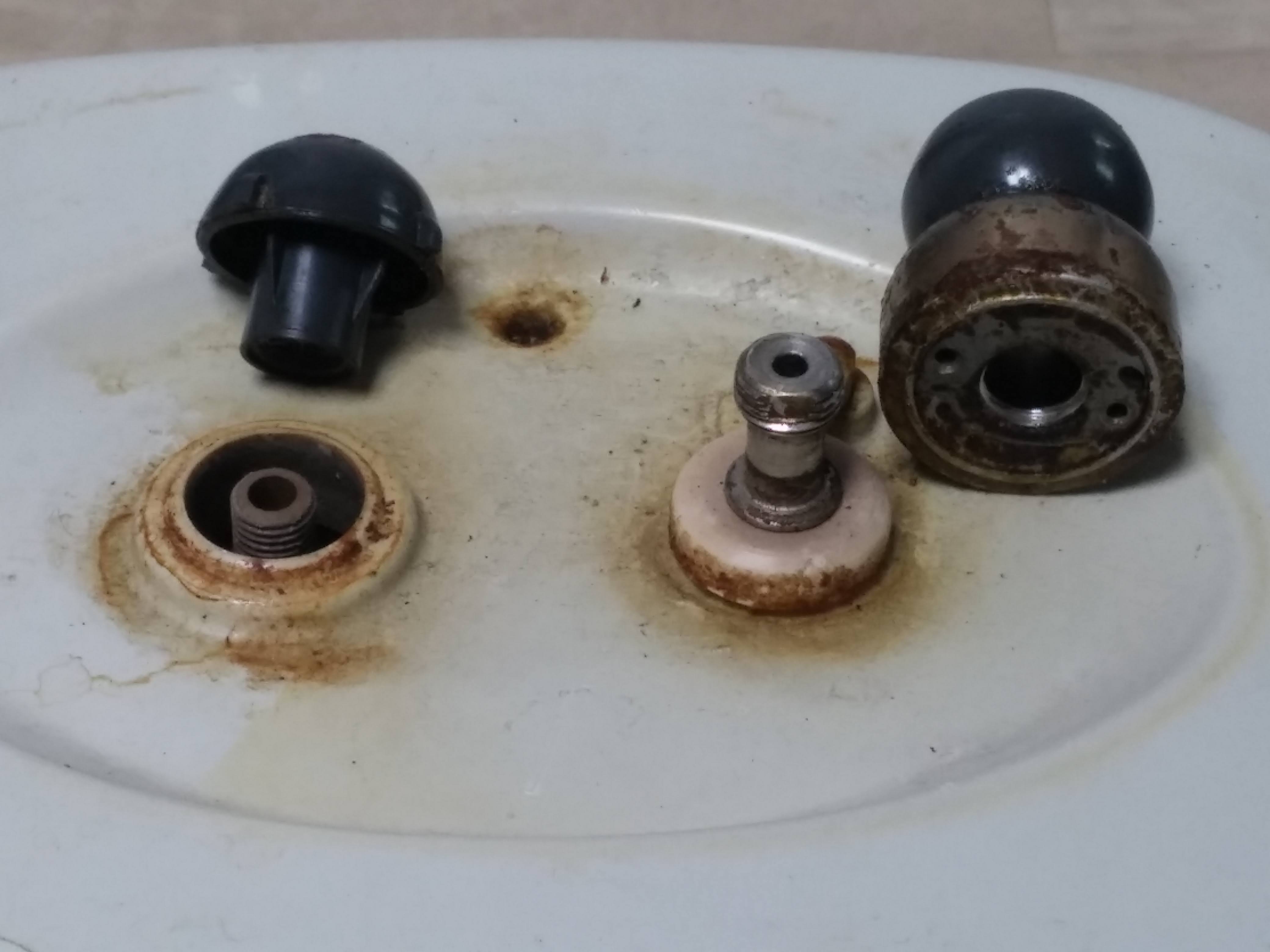

우선 뚜껑을 분해할 수 있도록 공기 밸브들을 풀어줍니다

나사식이니 위로 들면서 나사처럼 돌리면 빠집니다

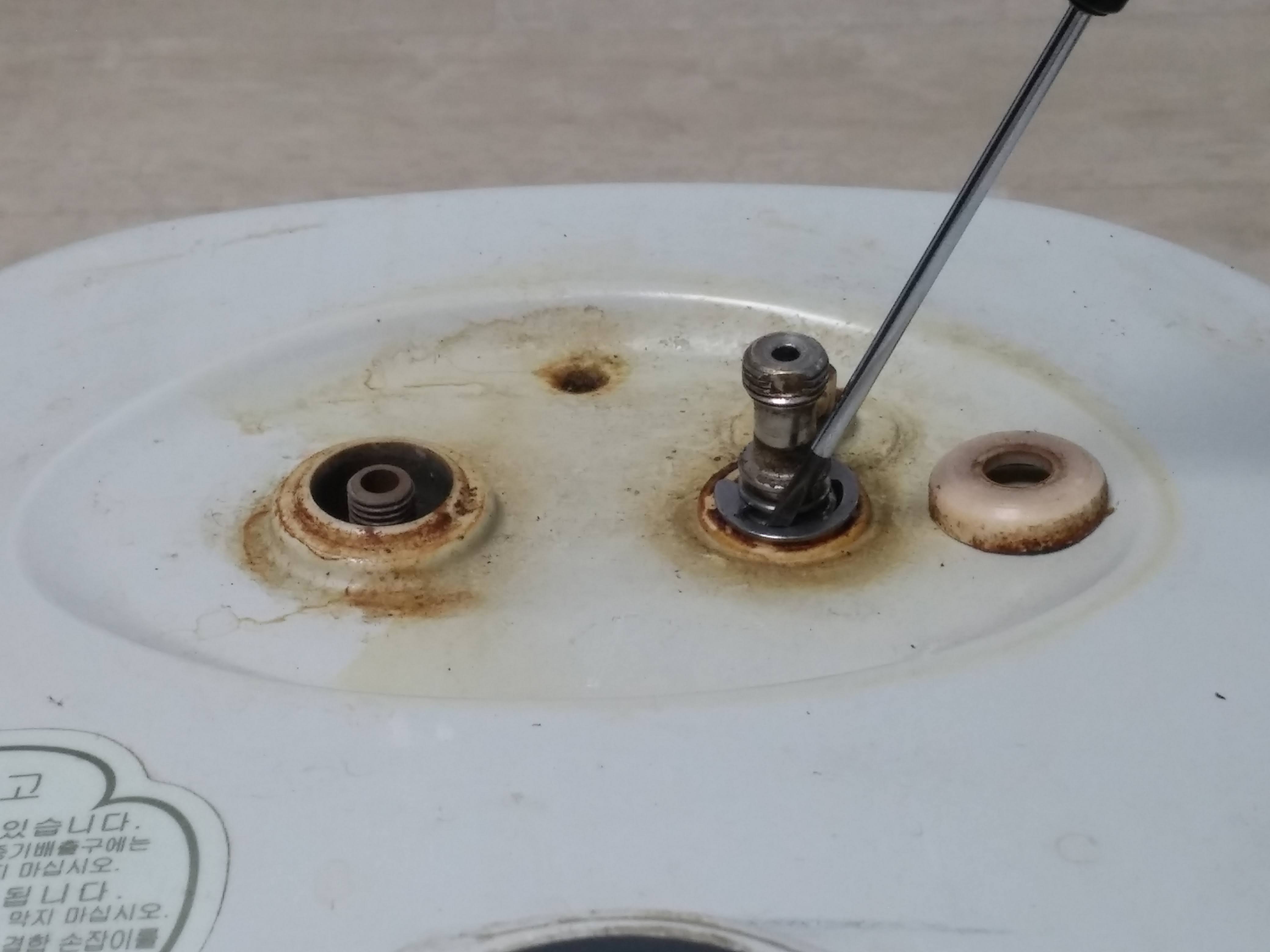

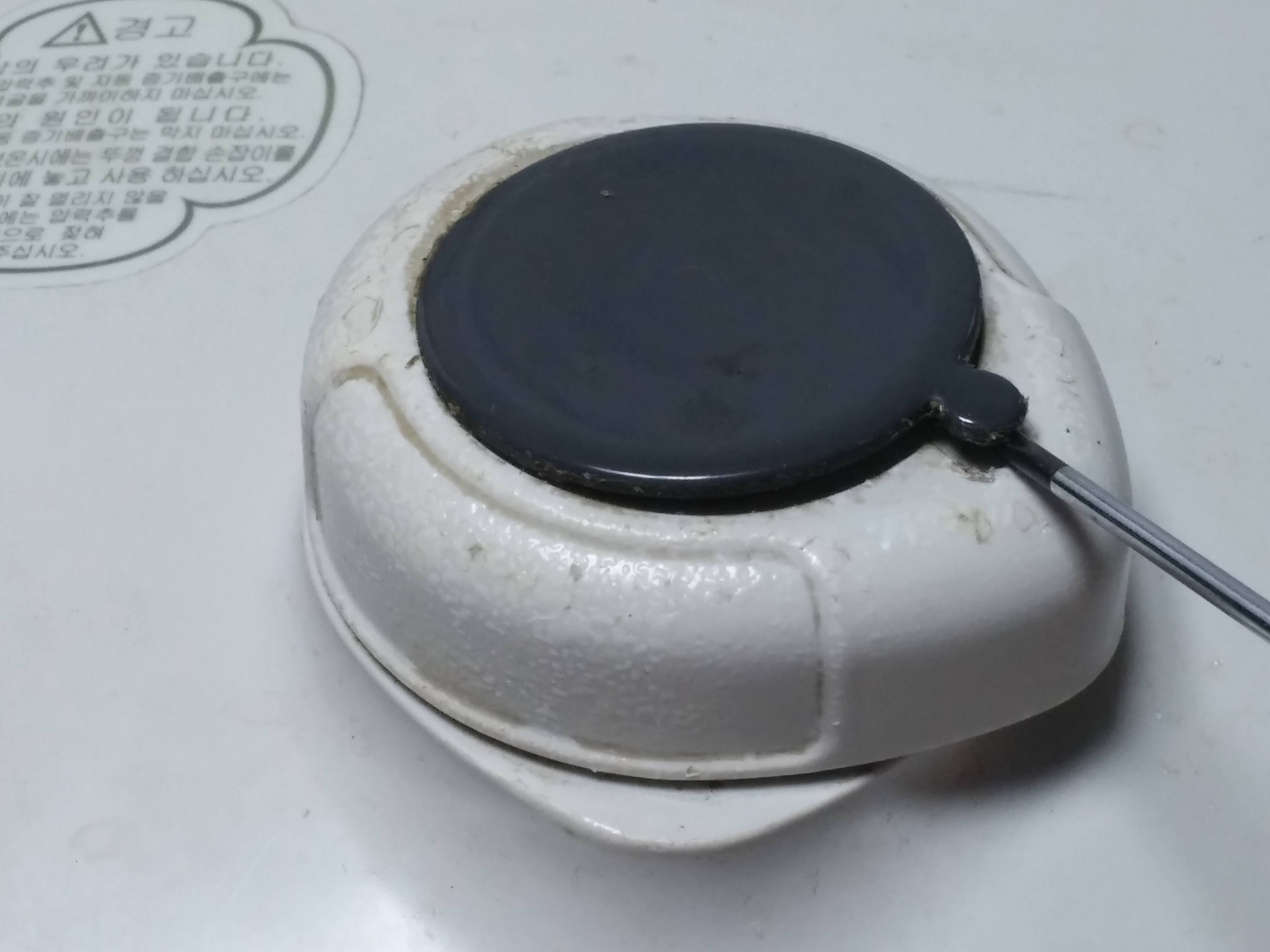

오른쪽 공기구멍의 고무패킹을 들어내면

뚜껑에서 빠지지 않도록 고정하는 E링이 있습니다

드라이버를 이용하여  빼줍니다



뚜껑 핸들도 분리합니다

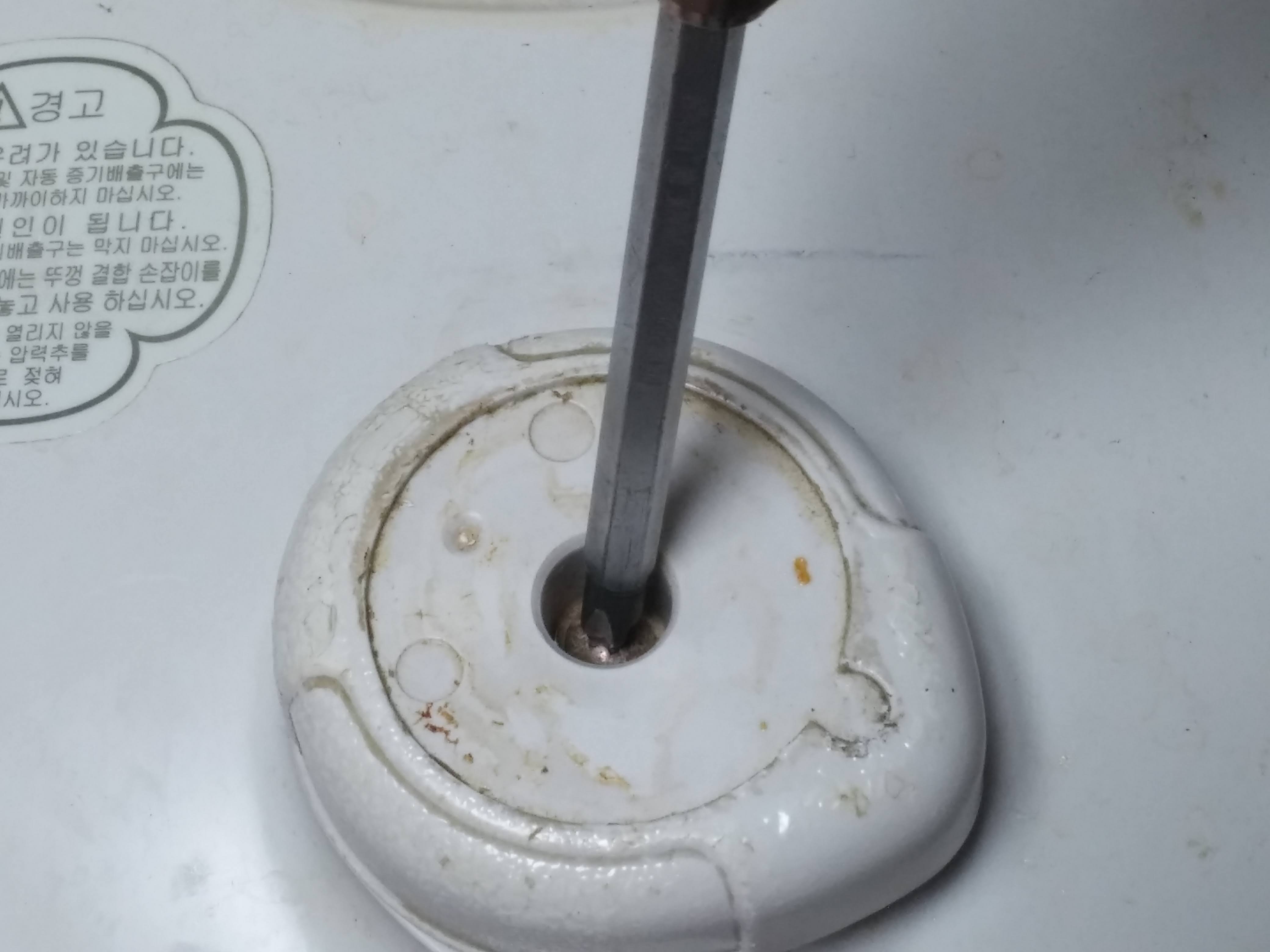

아래 사진과 같이 핸들을 덮고 있는 플라스틱은 스티커로 붙어 있으니 떼어줍니다



그 안에 있는 나사를 풀어줍니다

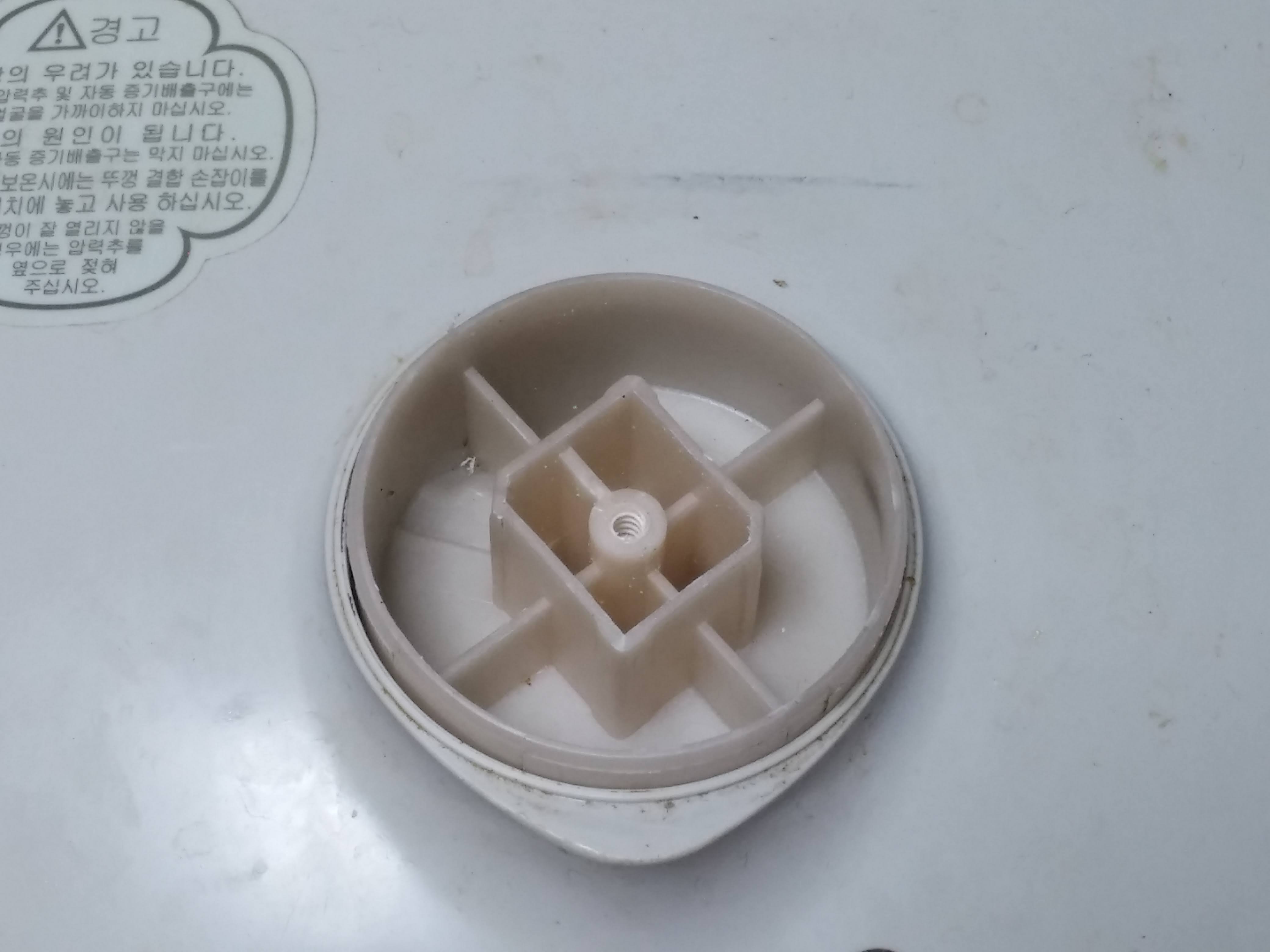

뚜껑 핸들이 분리되고 안쪽의 핸들 부품이 보입니다

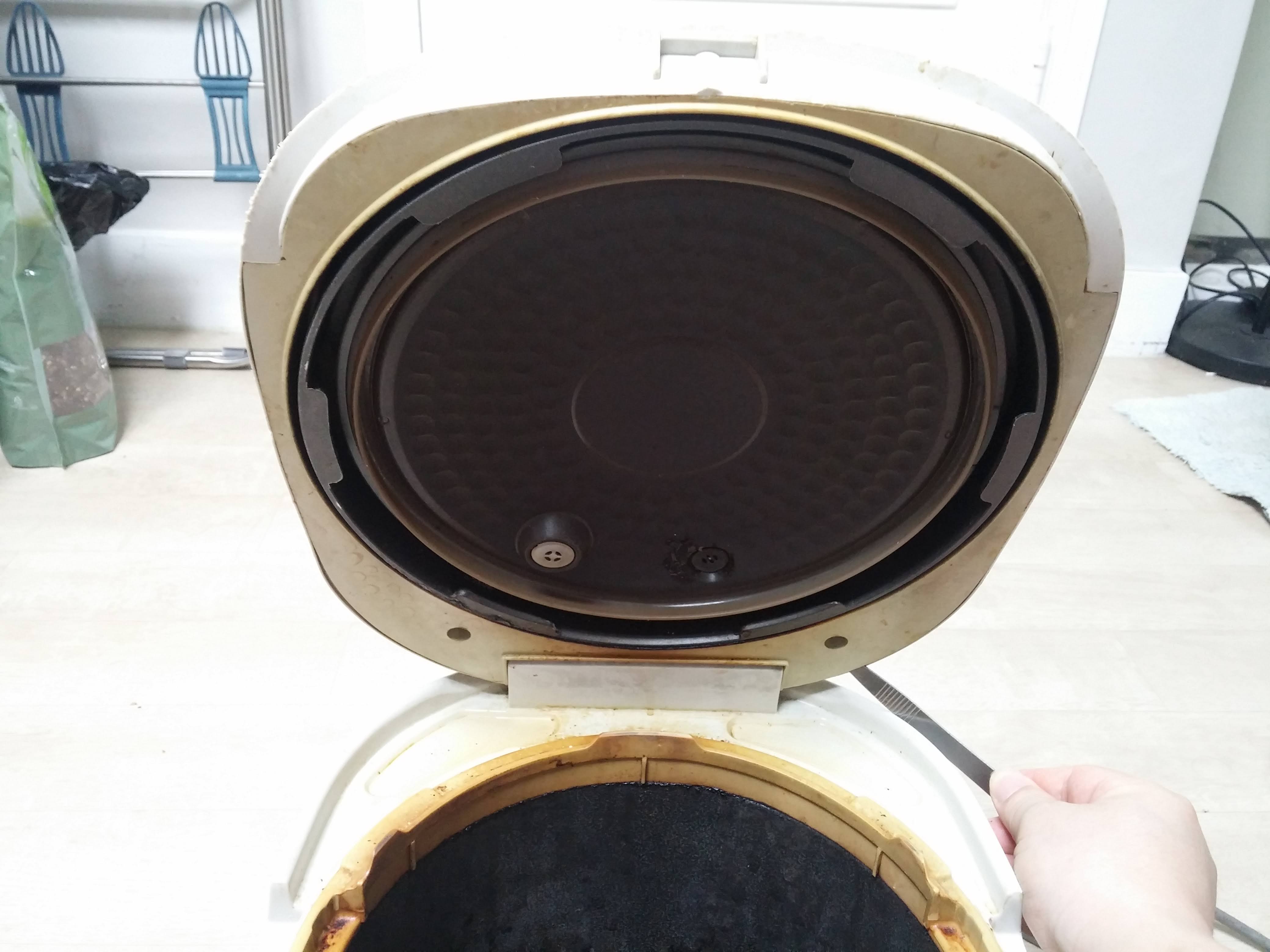

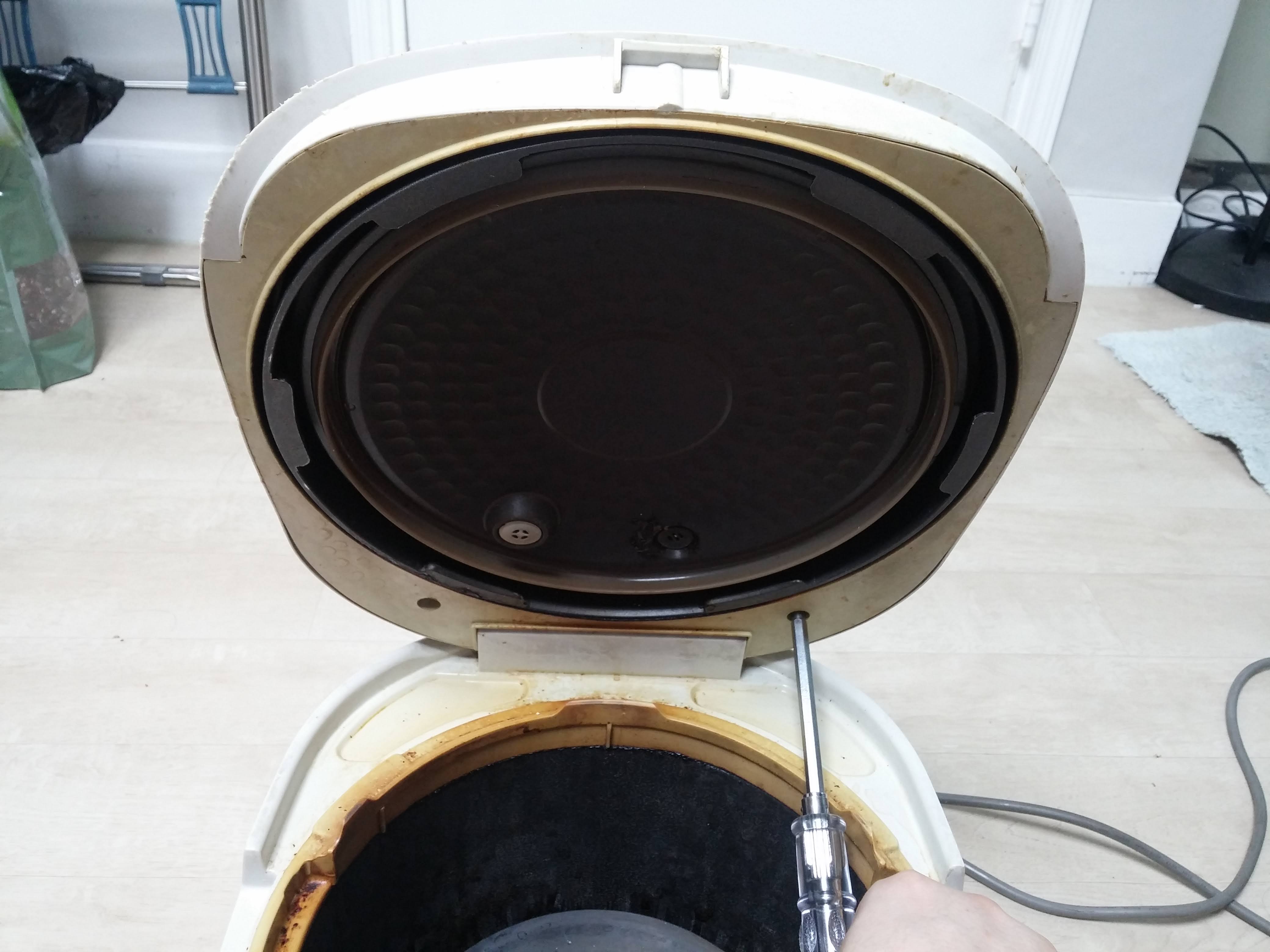

다음은 뚜껑 하단에 있는 나사 2개를 풀어줍니다

이제 뚜껑을 고정하고 있던 부분은 다 풀렸습니다

LCD 분리도구나 일자 드라이버등을 틈새에 집어넣어서 뚜껑의 윗 플라스틱 덮개를 분리합니다

뚜껑의 재질이 튼튼하면서도 유연성이 있는 재질이라

적당한 힘으로 틈을 벌려주면 물린 부분들이 툭툭 빠집니다

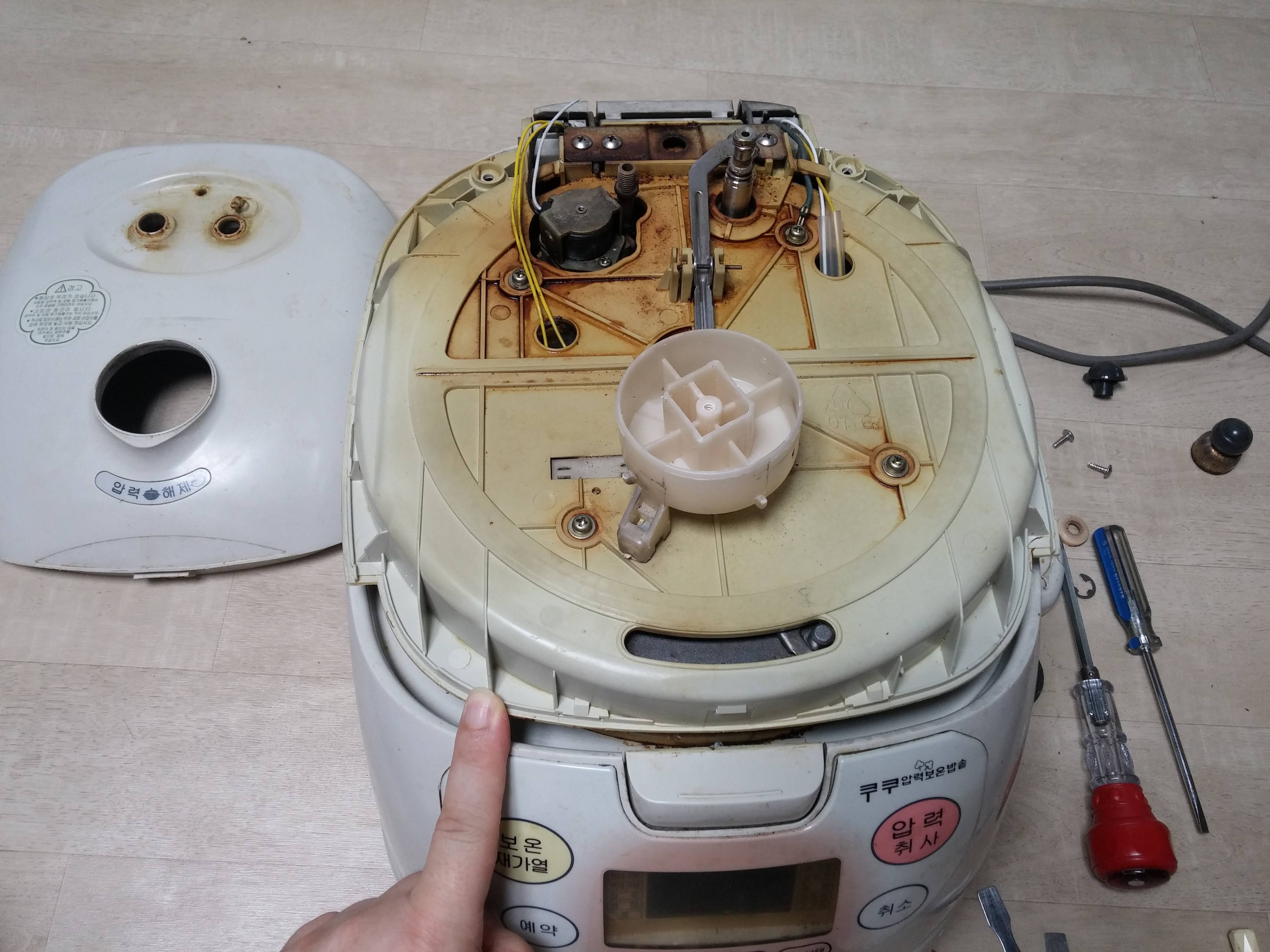

아래 사진은 뚜껑의 윗덮개가 분리된 모습입니다

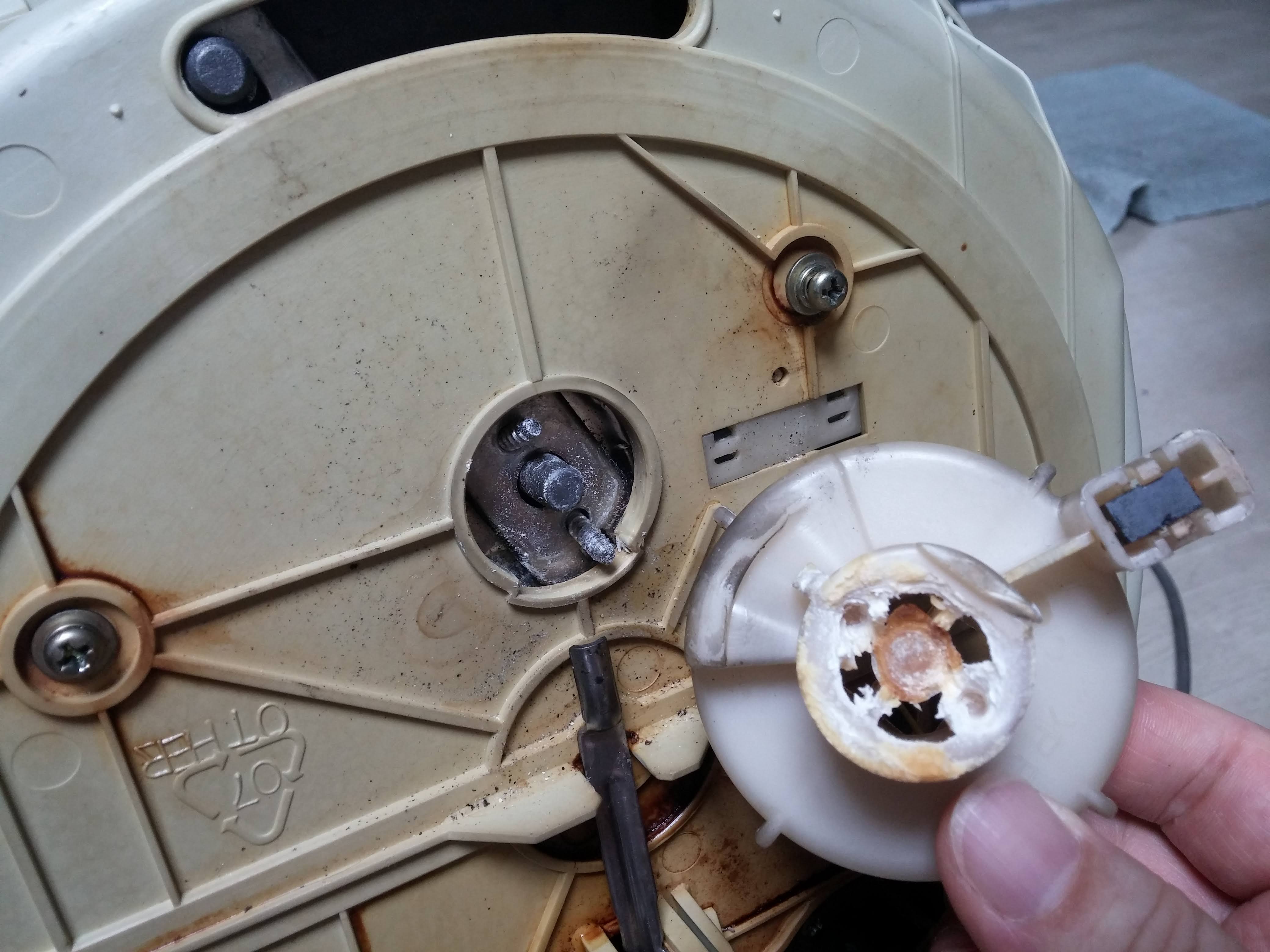

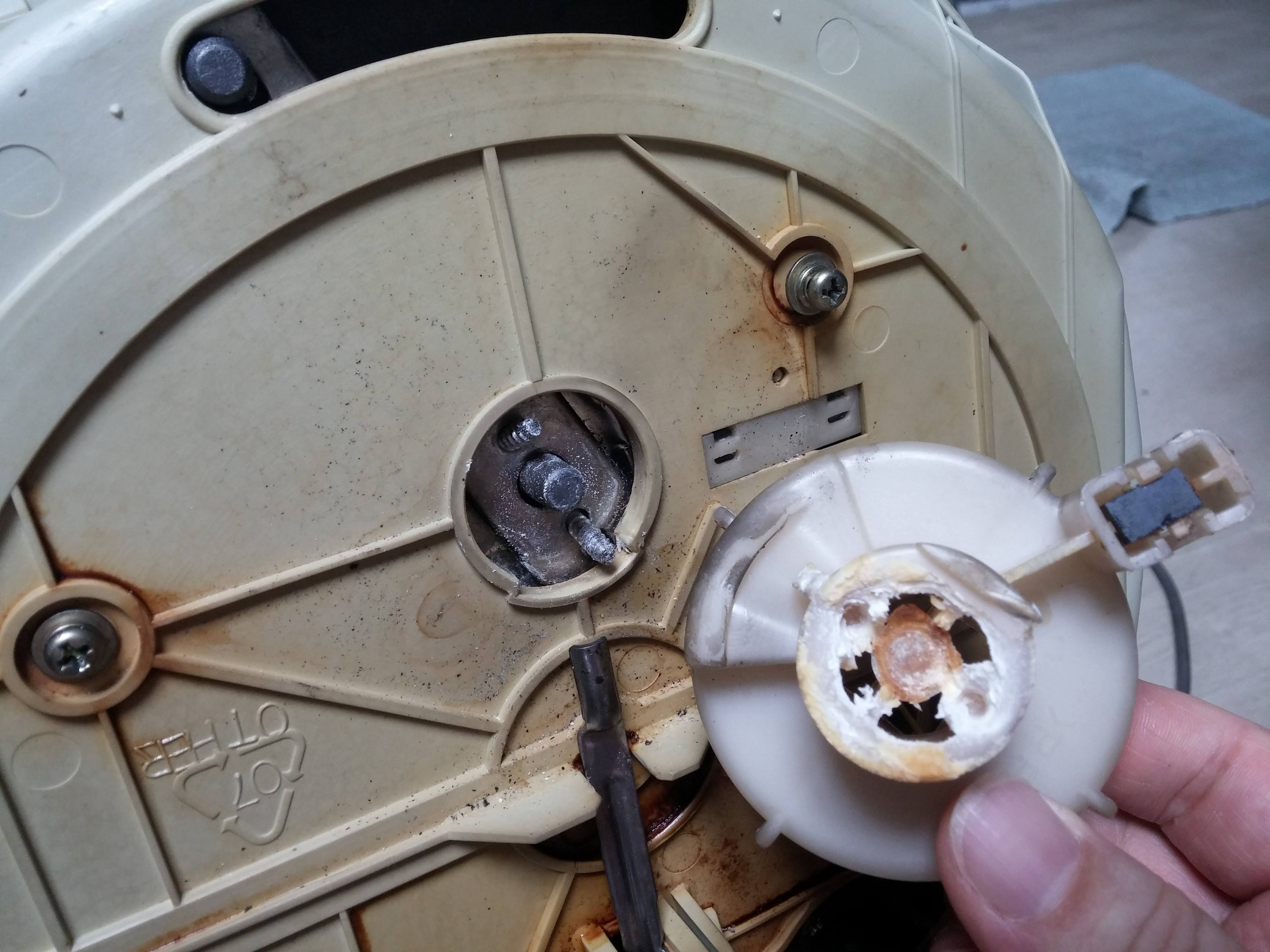

핸들의 안쪽 플라스틱 부품이

아래 사진과 같이 오래되어

너트역할을 하는 나사산이 망가진 상태입니다



구조를 보니 다시 결합을 위해서는 뚜껑내부의 4개 나사를 풀어야 합니다

나사를 풀면 뚜껑의 금속부품들이 분리되면서

아래 쪽에 보이는 전선들이 당겨져서 끊어질 수 있으니

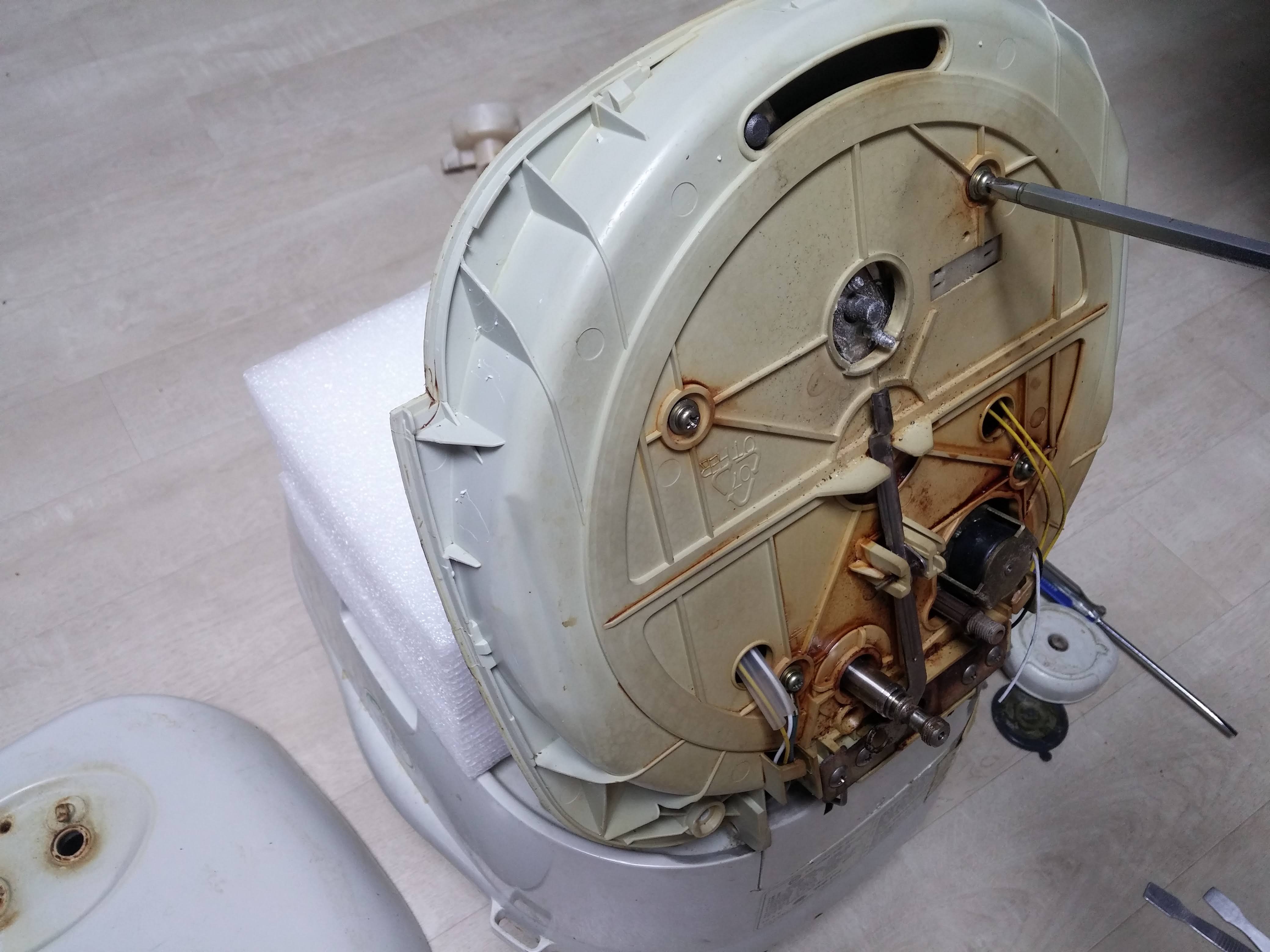

아래사진과 같이 많이 넘어가지 않도록 흰색 완충재를 받쳐주었습니다

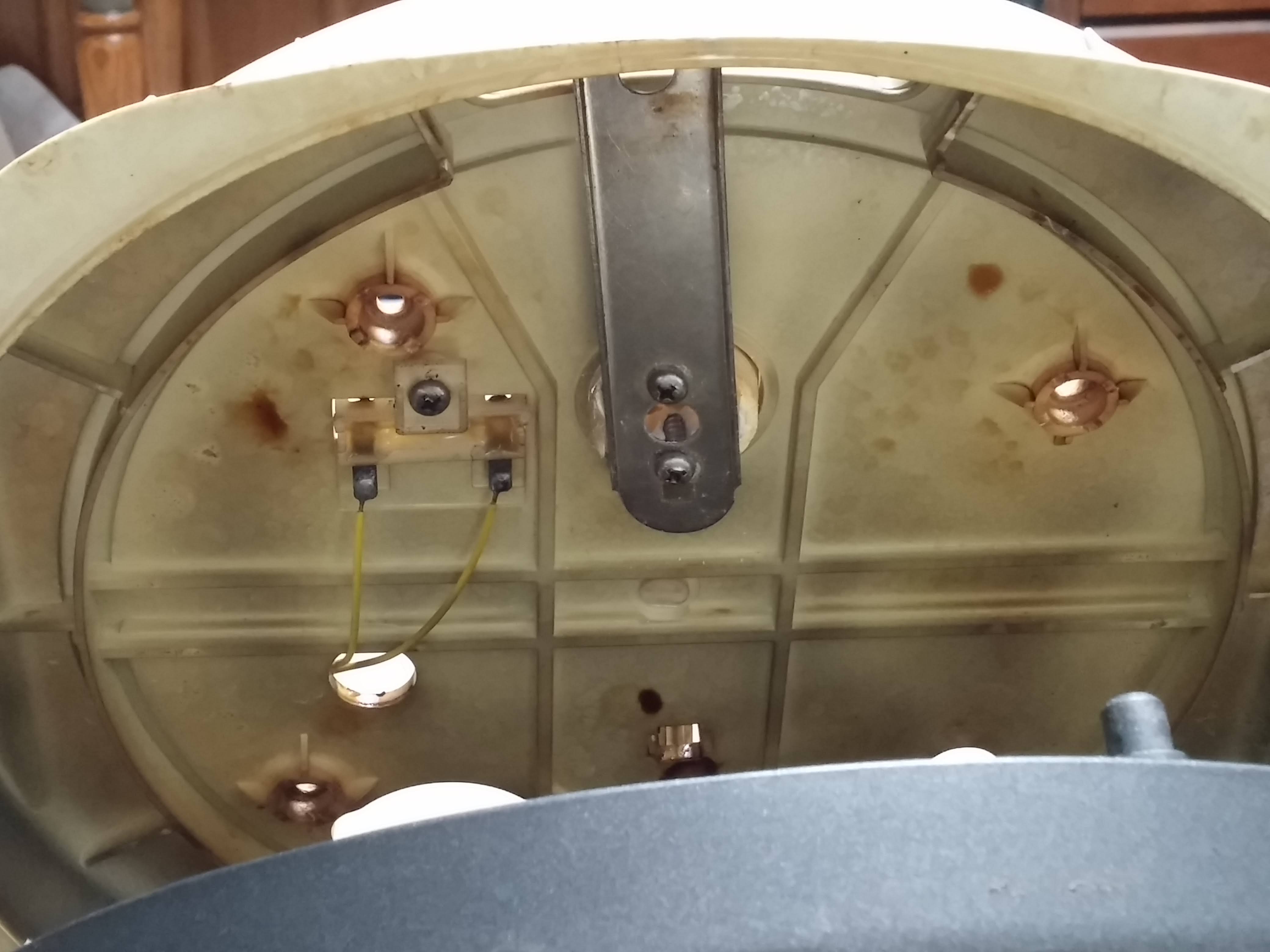

아래 사진을 보면 뚜껑의 금속부품이 분리되어 아래쪽에 살쪽 보입니다

주먹드라이버를 사용하여 핸들을 살짝 결합하였습니다

볼트역할을 하는 플라스틱 부품의 나사산과 금속의 위치를 잡아주는 플라스틱이 망가져 있어서

힘을 조금만 주면 다시 분리되는 상태입니다



작업할 공간은 좁고

열에 강하면서 부착할 방법은 많지 않습니다

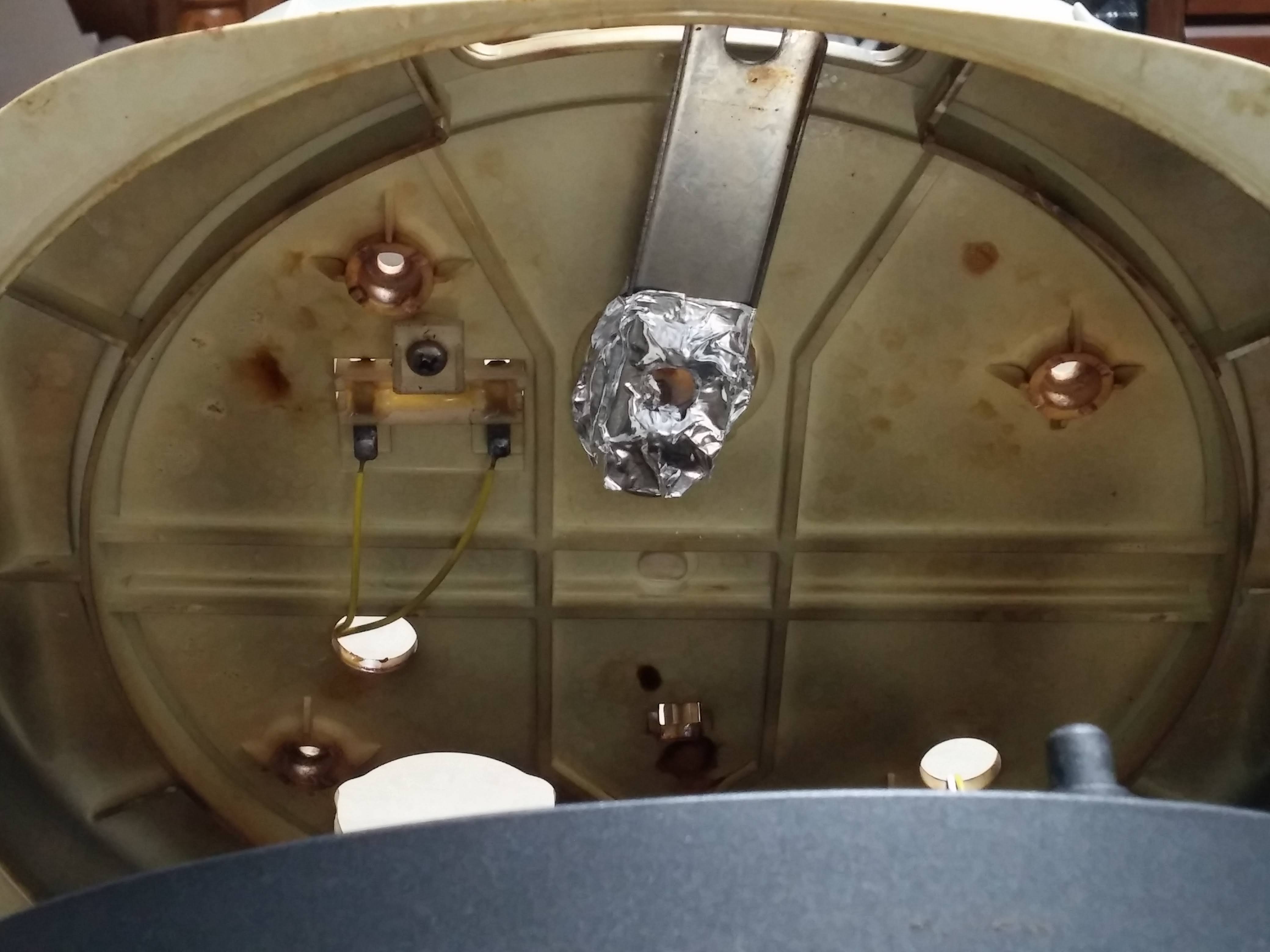

근처 철물점에서 쉽게 구할 수 있는 알루미늄 테이프를 구입하여

아래 사진과 같이 둘러싸면서 붙여주었습니다



조립 후 동작시켜보니

아래 동영상과 같이 잘 동작합니다

혹시 다시 고장이 발생하면

좀 더 튼튼하게 고칠방법을 찾아야겠지만

내부 구조를 파악하여 앞으로 직접 고칠 수 있는 방법을

확보했다는 점에서 만족스럽습니다



며칠 사용 후 다시 고장이 발생해서 고친 부분은 아래 글을 참고하세요

쿠쿠 밥솥 뚜껑 분해 및 압력 잠금 핸들 2차 수리기(DIY) (tistory.com)

쿠쿠 밥솥 뚜껑 분해 및 압력 잠금 핸들 2차 수리기(DIY)
