플라스틱 기어를 3D 프린터로 출력하여 수리하기(DIY)

by 컴매니아 2022. 3. 9.
반응형

아래 글에서 뽀로로 씽씽블럭 전동드릴의 피니언 기어가 부서져서

thingiverse(https://www.thingiverse.com/)에서

기어이빨수가 같은 유사한 기어 모델을 받은 후에

블랜더에서 편집하여 부서지기 전 상태와 동일하게 수정 후 출력해서 수리하였습니다

https://robocomman.tistory.com/485



뽀로로 씽씽블럭 전동드릴 자가수리(DIY)

집안을 정리하다가 아이들이 어릴 때 가지고 놀았던 뽀로로 씽씽블럭이 나왔습니다 버리기에는 아까울 정도로 상태가 좋으나 핵심부품인 전동드릴이 동작하지 않습니다 수리후에 당근마켓을

robocomman.tistory.com



추가로 수리해야하는 나머지 1개의 전동드릴은

중간에 사용되는 큰 기어가 부서져서 없는 상태로 3D 프린터로 출력하여 수리해야 합니다

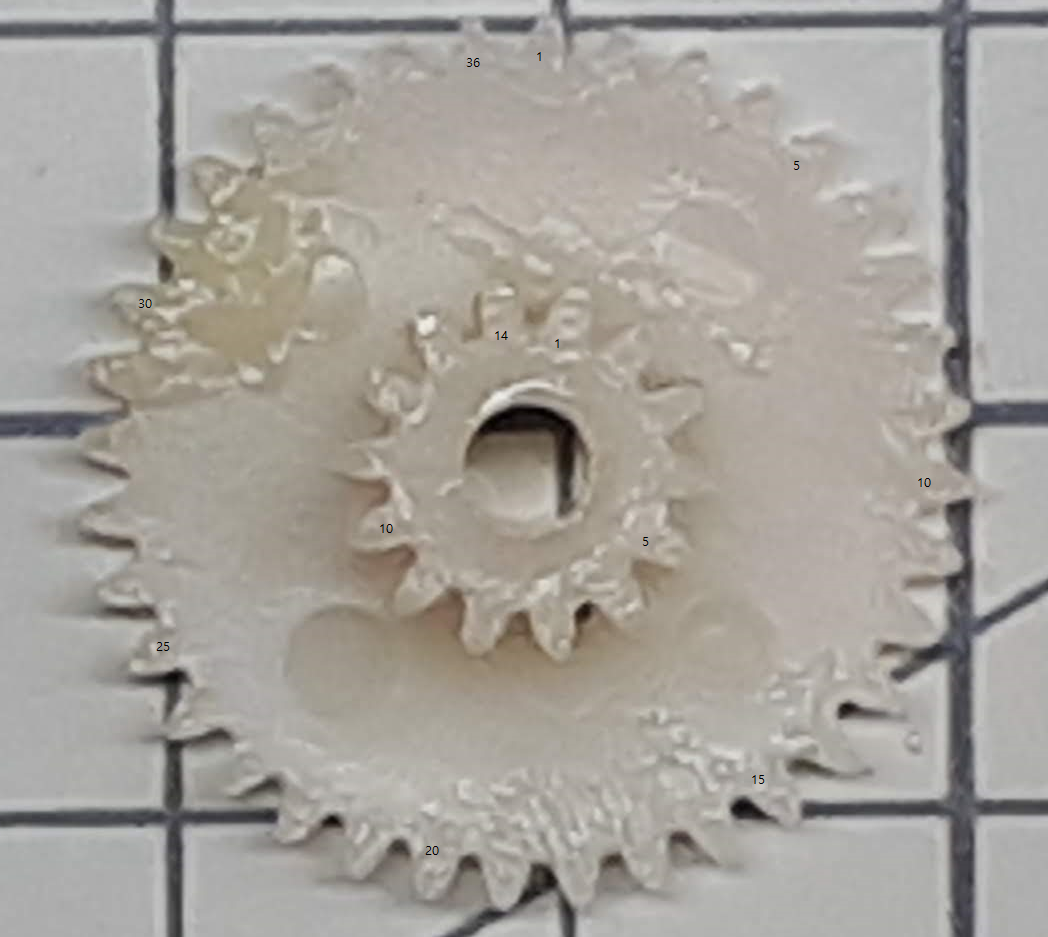

아래 사진은 수리를 완료한 전동드릴에서 빼낸 정상부품으로

기어이빨이 36개인 큰 기어와 기어이빨이 14개인 작은 기어가 결합된 형태입니다

thingiverse에서 유사한 모델파일이 찾아지지 않습니다

오늘은 기어모델을 매우 쉽게 작성하는 방법과

작성한 기어를 3D printer로 출력하여

전동드릴을 수리한 내역을 공유해 드립니다



기어 그리는 법을 검색하던 중 아래의 유투브를 보니

Autodesk사의 Fusion 360을 사용하면 기어 모델을 매우 쉽게 그릴 수 있습니다

https://www.youtube.com/watch?v=123z6_348fA



Fusion 360 개인용은 3년간 무료 License 이고

3년 뒤에는 업데이트하여 계속 사용할 수 있습니다

한국사이트에서는 개인라이센스 페이지를 찾지 못하였습니다

아래의 링크를 통해 미국 사이트에서 발급받아서 사용하세요

https://www.autodesk.com/campaigns/fusion-360-for-hobbyists



위에 언급한 유투브 내용을 확인한 후

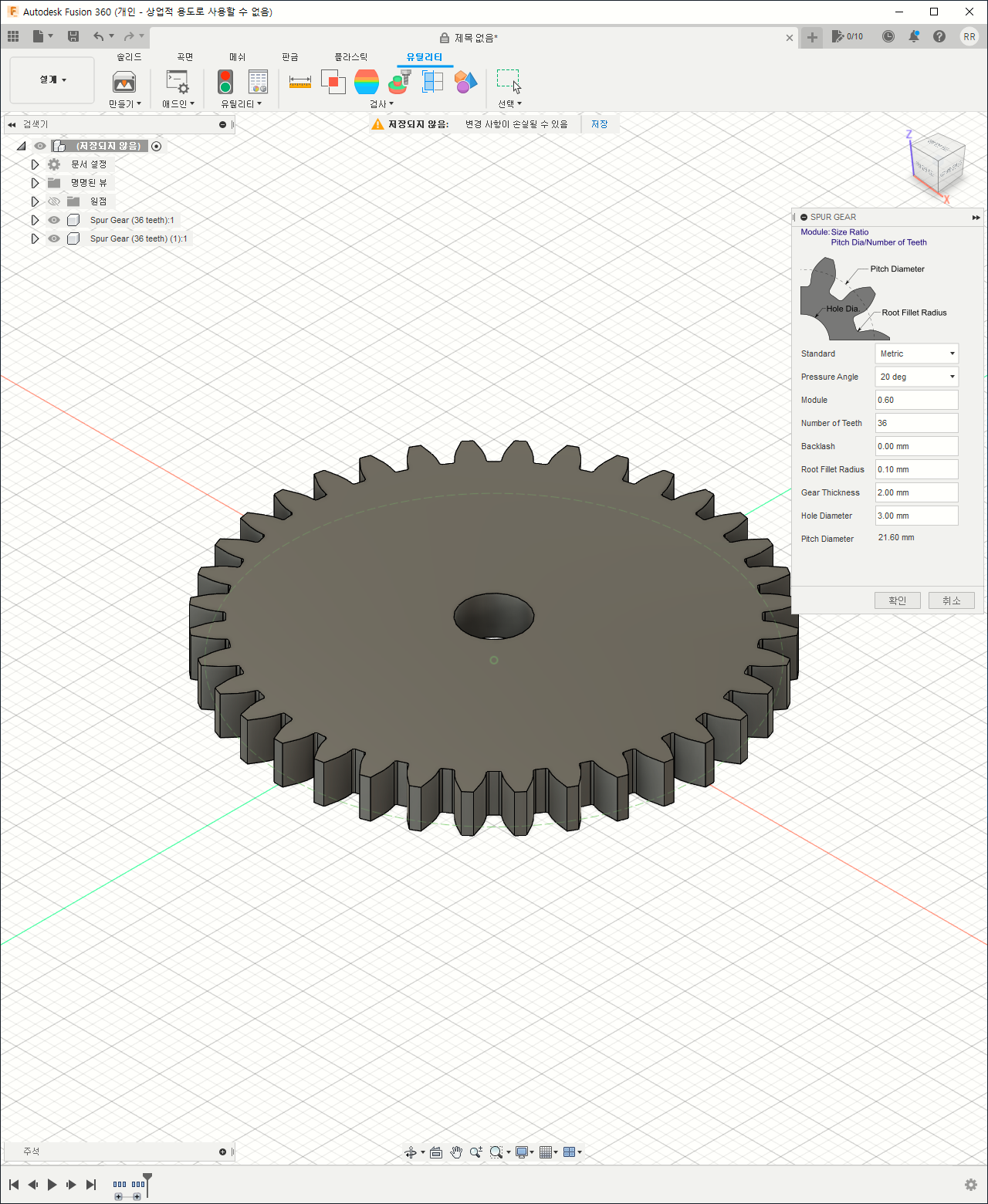

아래 화면의 우측과 같이 치수를 입력하면

화면 중앙에 보이는 기어가 생성됩니다

Pitch Diameter 는 기어 외곽까지의 치수가 아니니

측정을 눌러서 확인하세요

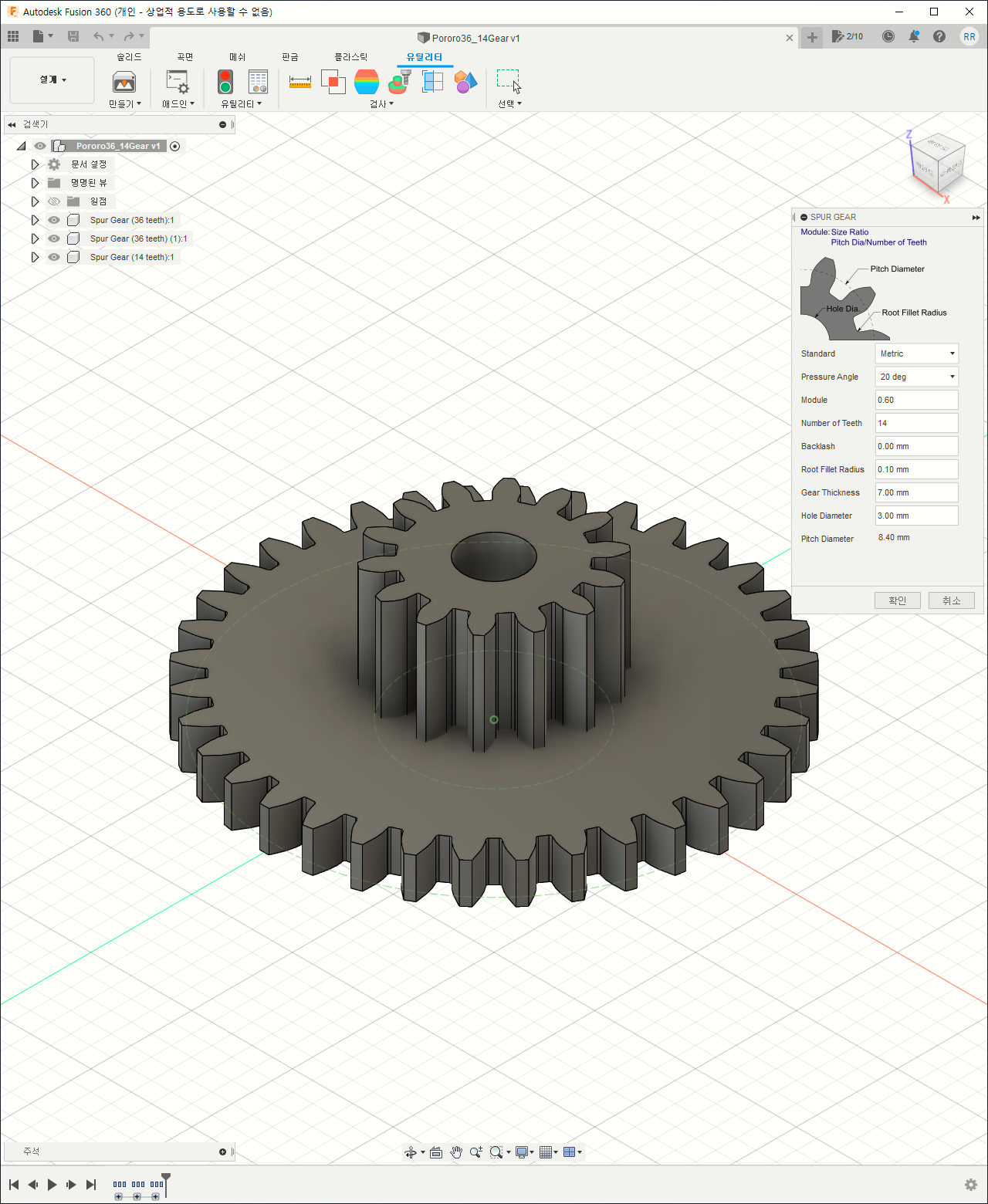

추가로 아래 화면의 오른쪽과 같이 입력하여

작은 기어를 생성합니다

바닥면은 큰 기어와 작은 기어가 중첩된 상태이긴 하지만 STL로 저장하고

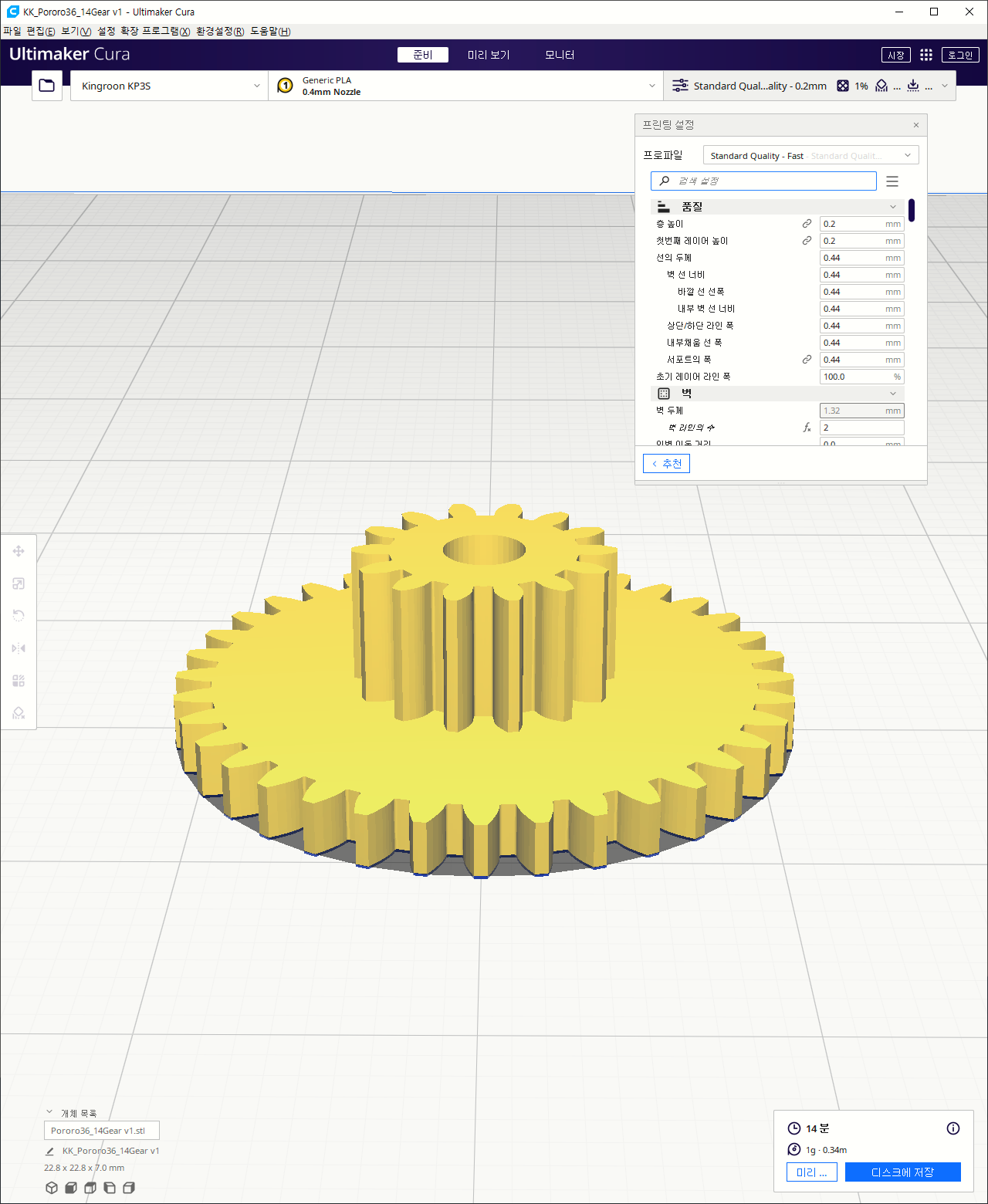

CURA에 불러와서 3D Printer 로 출력이 될 형태인지 확인해 봅니다

다행히 특별한 오류가 표시되지 않습니다

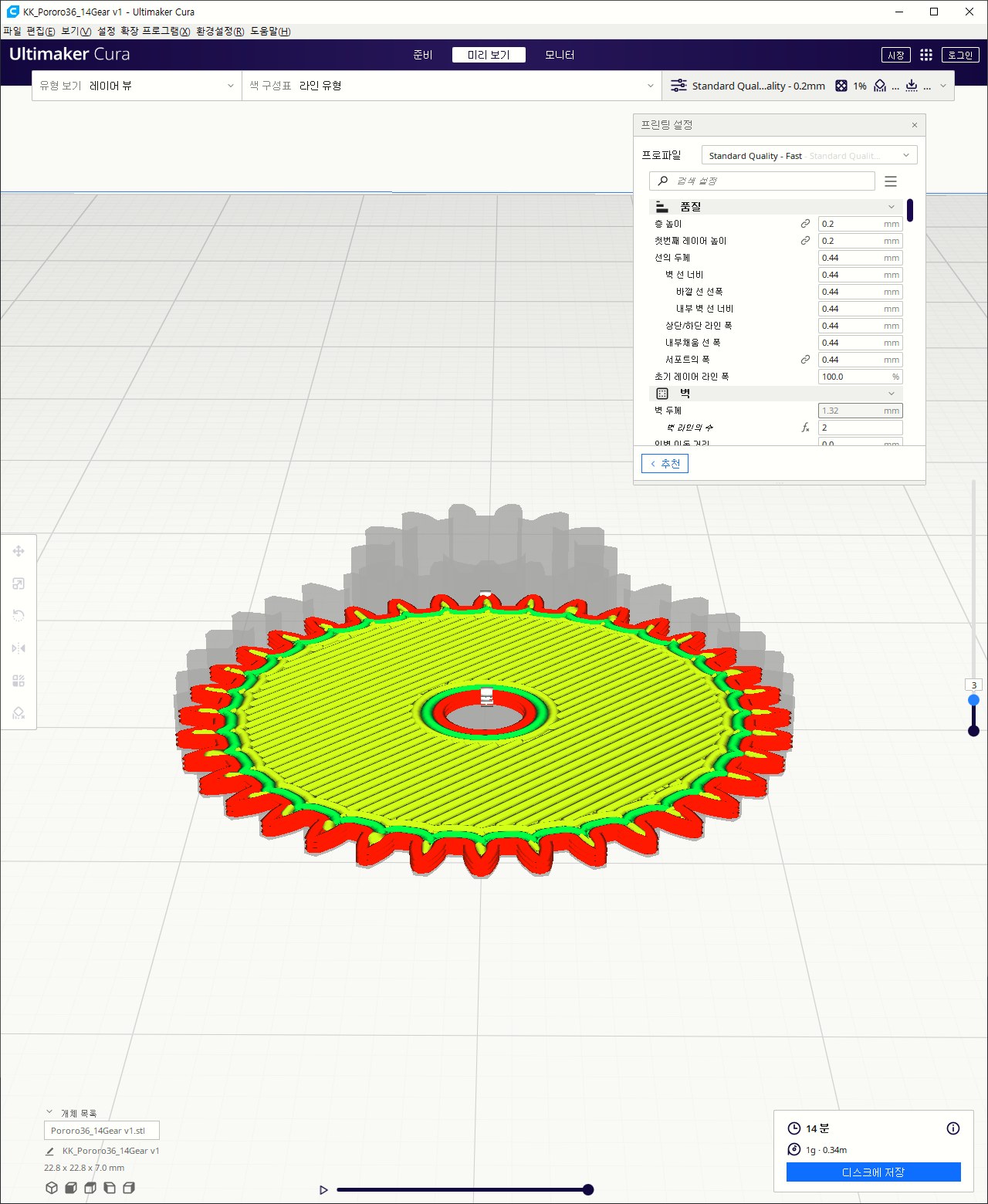

미리보기로 바닥면쪽을 확인해 보아도

아래 화면과 같이 정상적인 출력 패턴이 보입니다

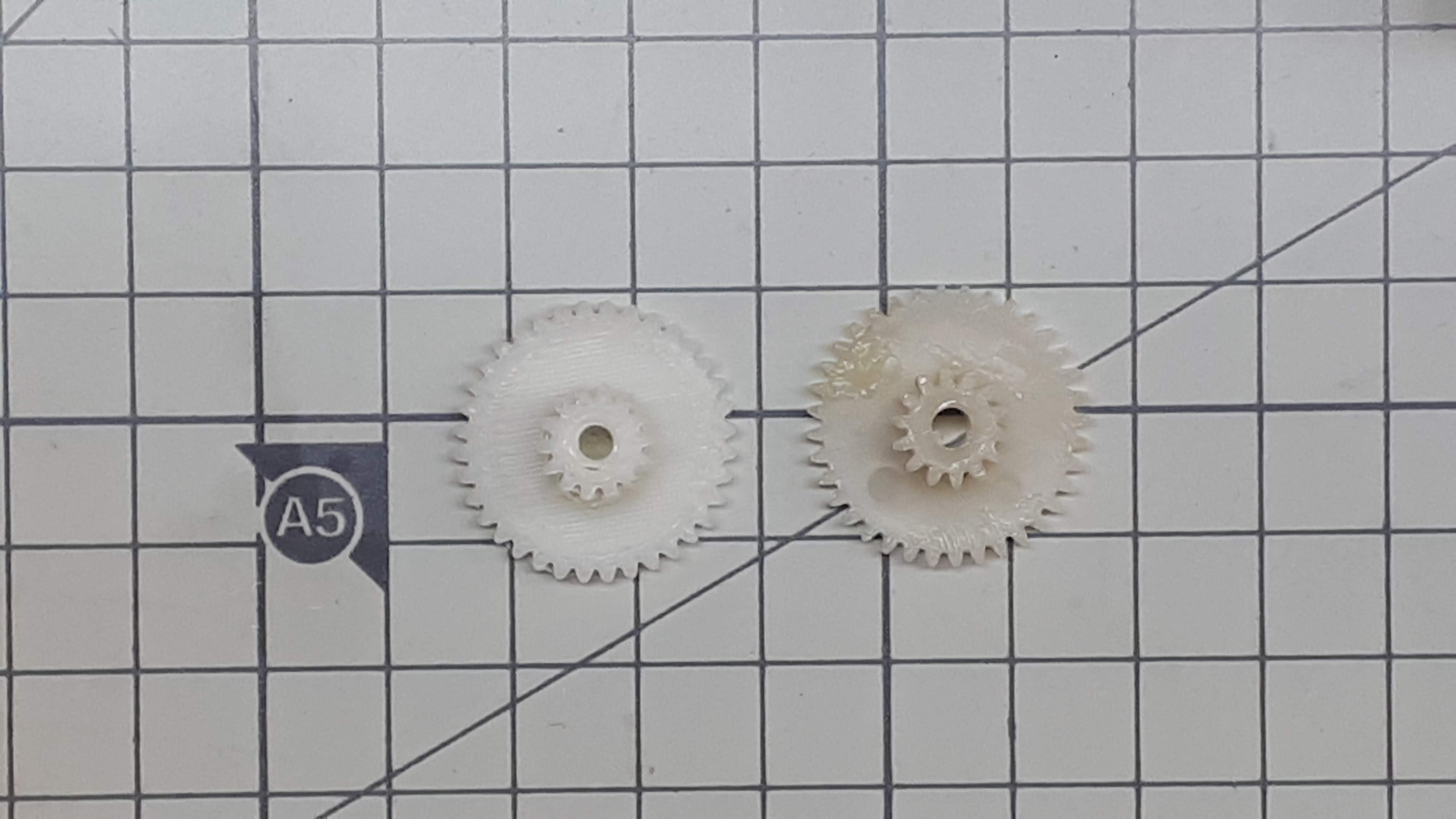

3D Printer에서 PLA+ 필라멘트로 출력해보니

아래사진의 왼쪽과 같이 잘 출력되었습니다

오른쪽은 정상부품입니다

그런데 문제가 있습니다

기어의 중앙 구멍의 치수가 3mm 라 정확하게 입력하고 출력했는데

3D 프린터의 출력원리상 약간의 치수오차가 발생하는 것 같습니다

출력한 기어의 중앙 구멍 치수는 측정해보니 2.4mm 정도라 고정하는 축에 끼워지지 않습니다



두번 더 수정하여 출력하였습니다

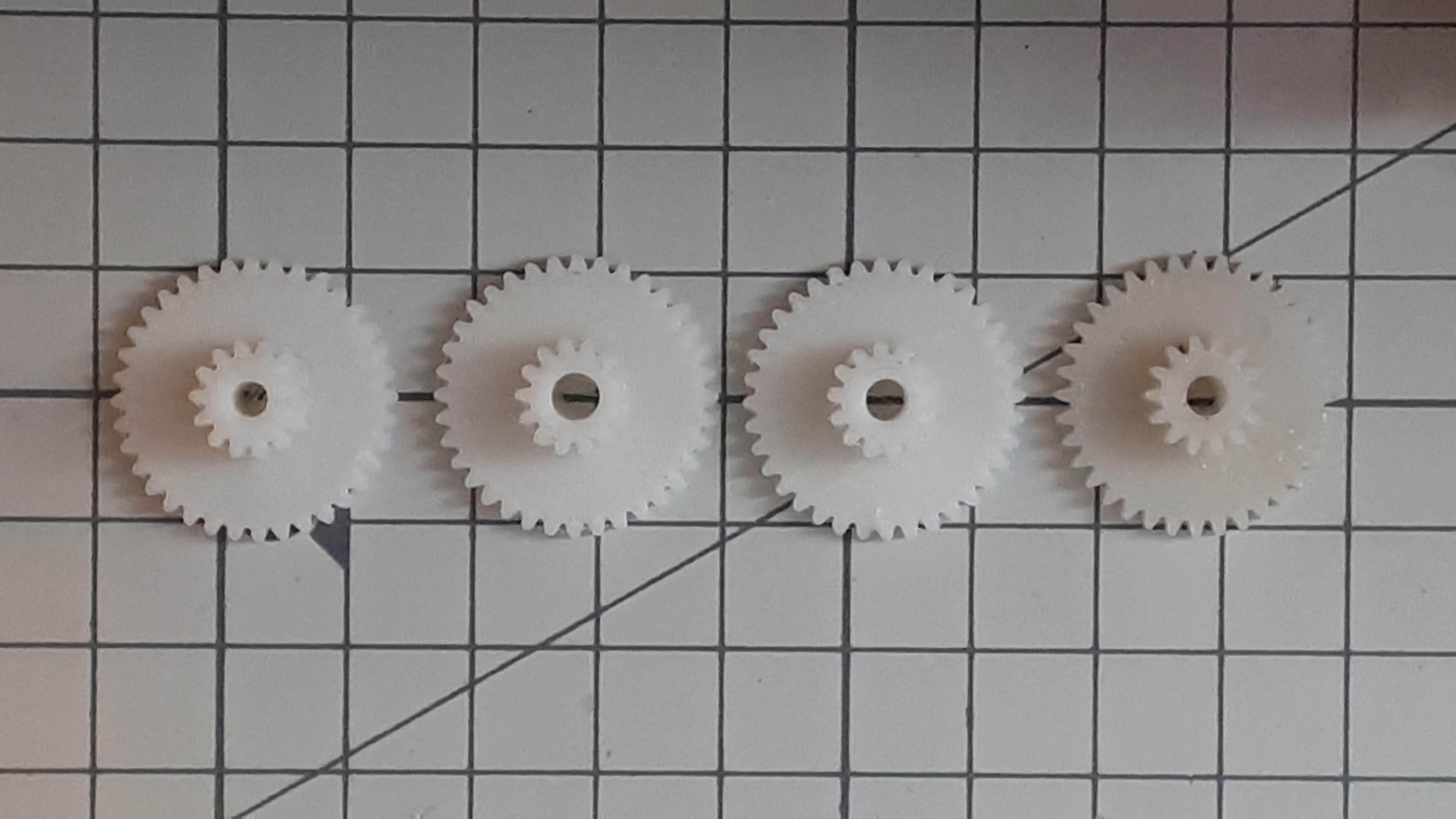

아래 사진에서 왼쪽에서 첫번째는 처음 출력했던 3mm 로 입력한 것이고

중앙구멍을 4mm 로 입력하고 작성하여 출력한 것은 아래 사진에서 왼쪽에서 두번째

중앙구멍을 3.6mm 로 입력한 것은 왼쪽에서 3번째 입니다



3번째의 기어를 끼고 동작시켜보니 잘 동작합니다

아래 동영상에서 확인하세요



오늘은 Autodesk 의 Fusion 360을 개인 License로 무료로 설치하여

기어모델을 매우 쉽게 작성하는 방법과

작성한 기어를 3D printer로 출력하여

전동드릴을 수리한 내역을 공유해 드렸습니다
