쿠쿠 밥솥 뚜껑 분해 및 압력 잠금 핸들 2차 수리기(DIY)

20년이 넘은 쿠쿠 밥솥 핸들이 고장으로

아래 글에서 1차 수리하였습니다

https://robocomman.tistory.com/496

쿠쿠 밥솥 뚜껑 분해 및 압력 잠금 핸들 수리기(DIY)



참고로 스위치 수리는 아래 글에 공유해 드렸습니다

쿠쿠 밥솥 스위치 자가수리(DIY) (tistory.com)

쿠쿠 밥솥 스위치 자가수리(DIY)



며칠 잘 썼는데

은박테이프의 부착만으로

넓어진 나사산으로 인해 고정이 잘 안되는 나사를

고정하기에는 부착강도가 약해서

다시 고장이 발생했습니다



오늘은 나사산이 망가진 밥솥 핸들 부속을 수리하기 위해

보완하는 부품을 3D Printer로 출력하여

밥솥을 수리한 내용을 공유해 드립니다

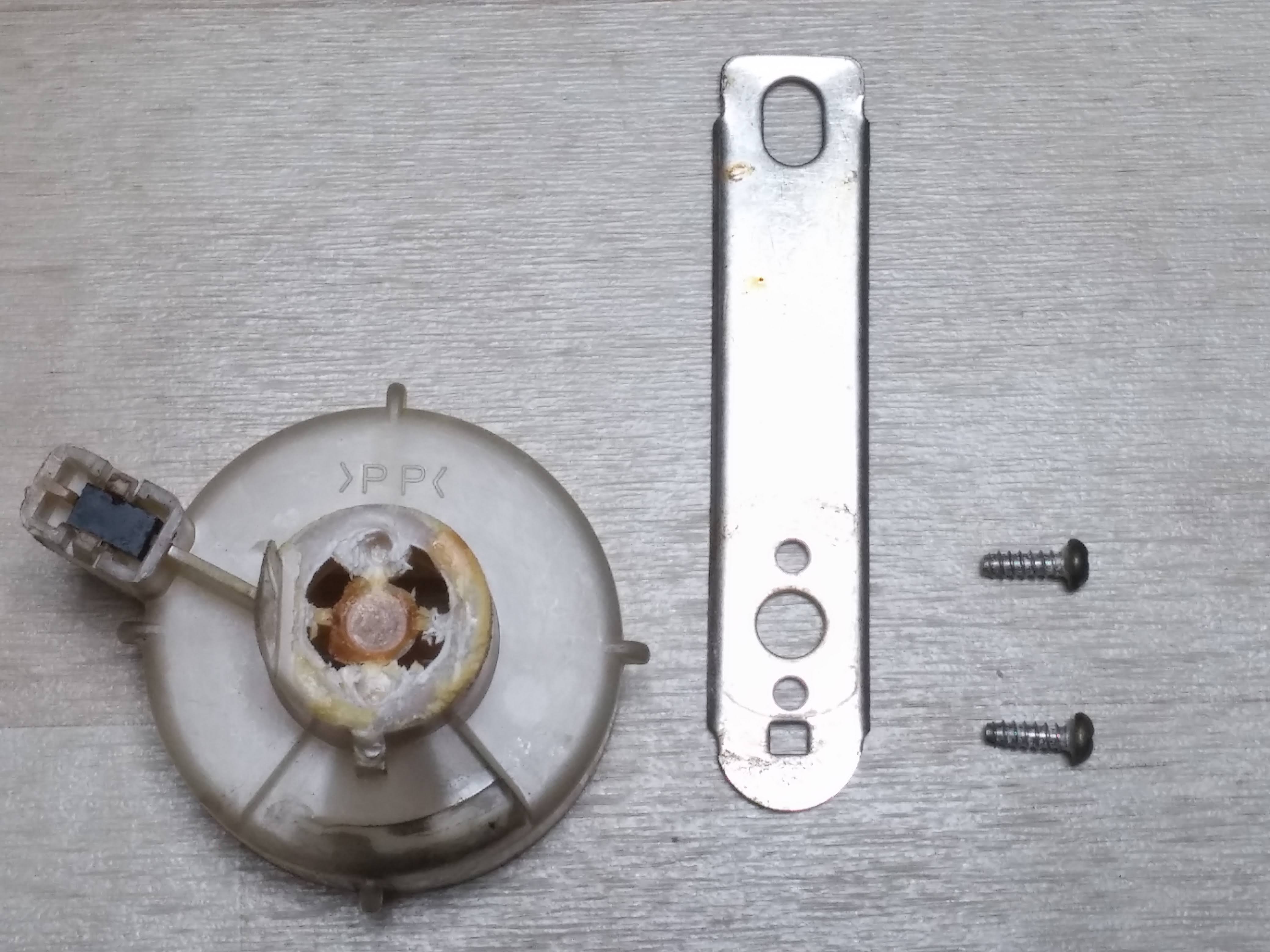

아래 사진은 오늘 수리할 주요부품입니다

왼쪽부터 3가지 부품입니다

1. 밥솥 위뚜껑 조절 핸들의 안쪽 플라스틱 부품 - 나사산 망가짐

2. 핸들과 위뚜껑을 연결하는 금속 부품

3. 고정나사

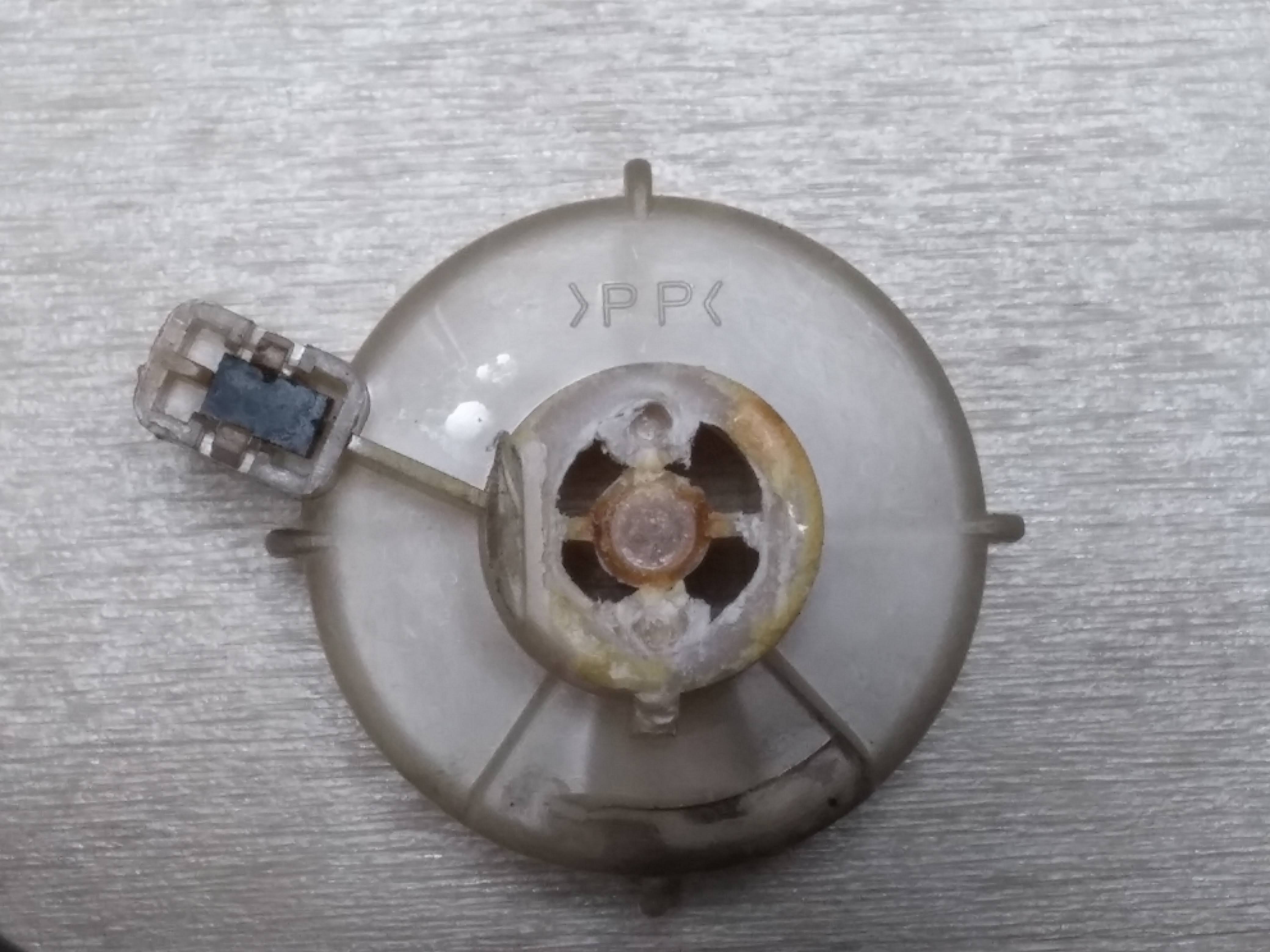

고장부분을 확대해서 찍어보았습니다

부품의 중심쪽으로 향하는 나사산 부분이 떨어져서

나사가 고정이 안되고 이탈할 수 있는 구조로 부서져 있고

오른쪽의 금속 부품을 잡아주는 턱은 부러졌습니다



부품에 써있는 PP를 검색해보면 폴리프로필렌(Polypropylene)으로 검색되고

우수한 내화학생, 고순도, 낮은 수분 흠수율, 우수한 전기 절연 특성 등으로 범용 플라스틱이라고 합니다

또한 녹는 온도는 섭씨 130~168도 라고 합니다



집에 보유한 3D Printer의 필라멘트는 PLA+ 로 강도가 좋으며

친환경 수지라 인체에 해롭지 않고

녹는점은 섭씨 180~230도로 PP보다 녹는 온도가 높으므로

적합할 것으로 보입니다



위 사진의 구조를 열심히 살펴보고 Blender 를 사용하여

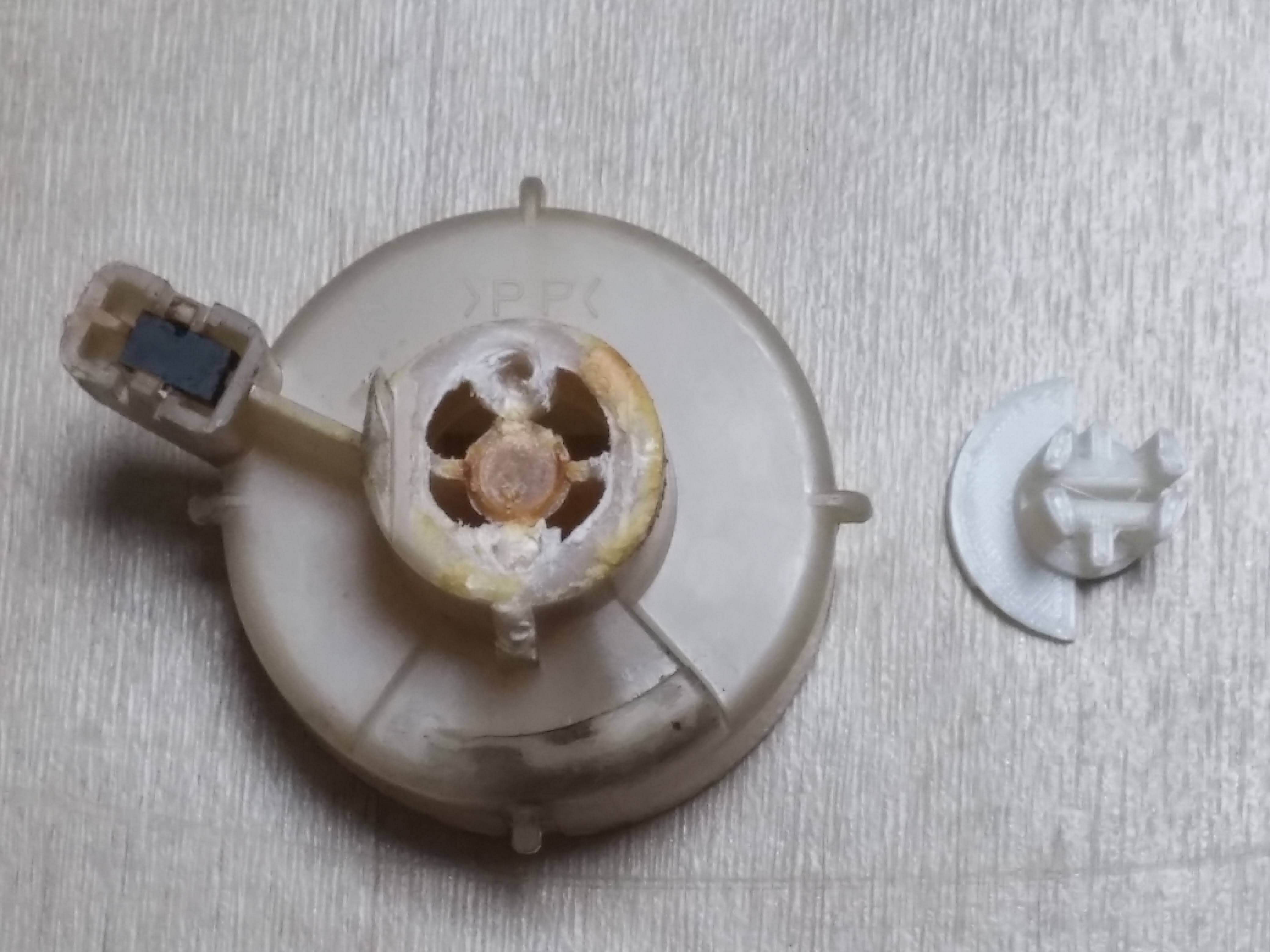

아래사진의 오른쪽과 같은 구조물을 설계하여 3D Printer 로 출력해 보았습니다

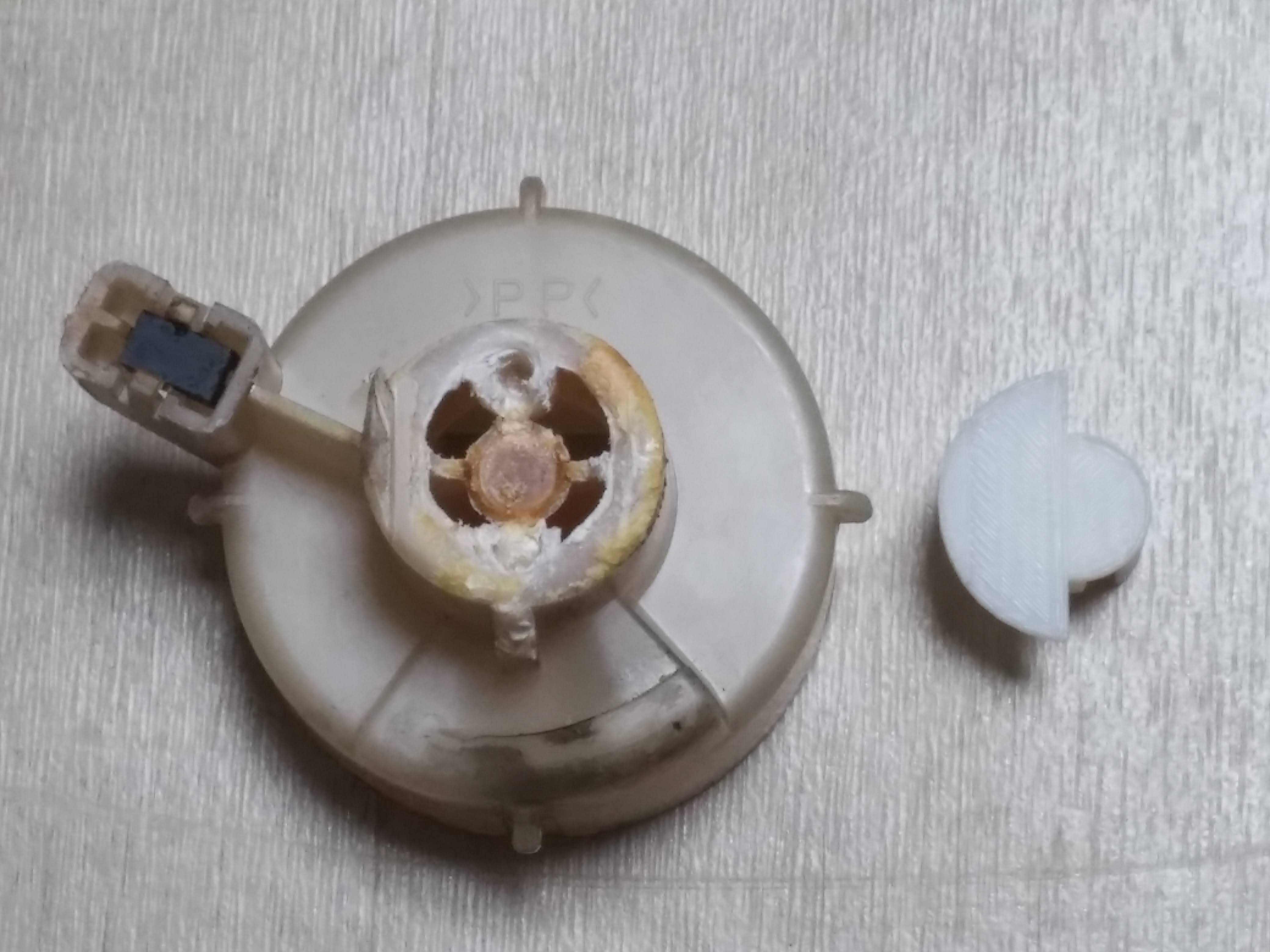

아래 사진의 출력물의 뒷면 모습입니다



아래의 링크에서 9.02$에 구입했던 버니어 켈리퍼스를 사용하여 측정하면서

https://s.click.aliexpress.com/e/_A1LCyp

6.75US $ 54% OFF|Ton09 6-inch 150mm Stainless Steel Electronic Digital Vernier Caliper Metal Micrometer Measuring - Calipers - A

처음으로 복잡한 구조물을 설계했는데

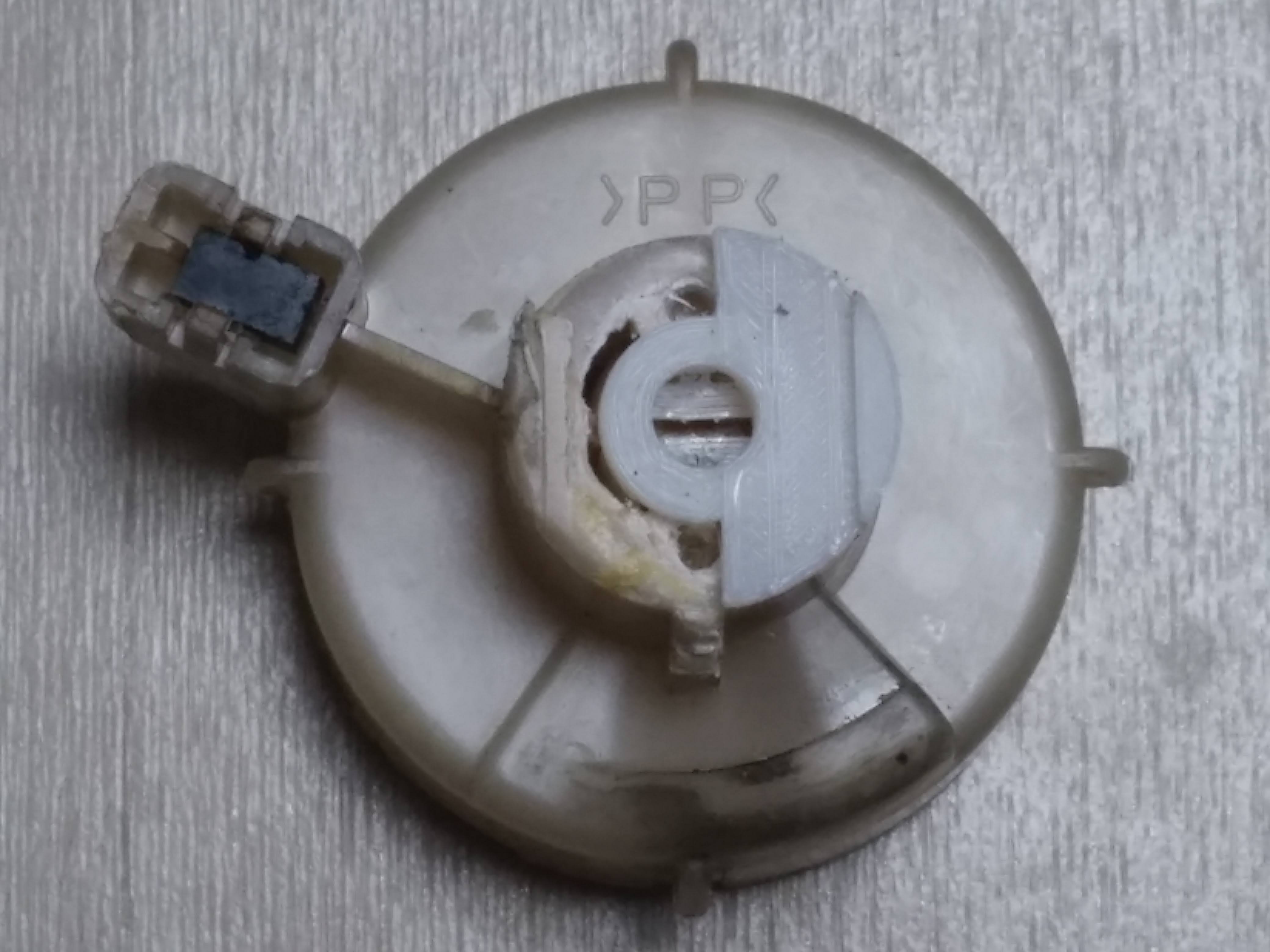

아래 사진과 같이 잘 들어맞아 다행입니다



조립해보니 출력물이 망가진 나사산을 잘 보완해주면서

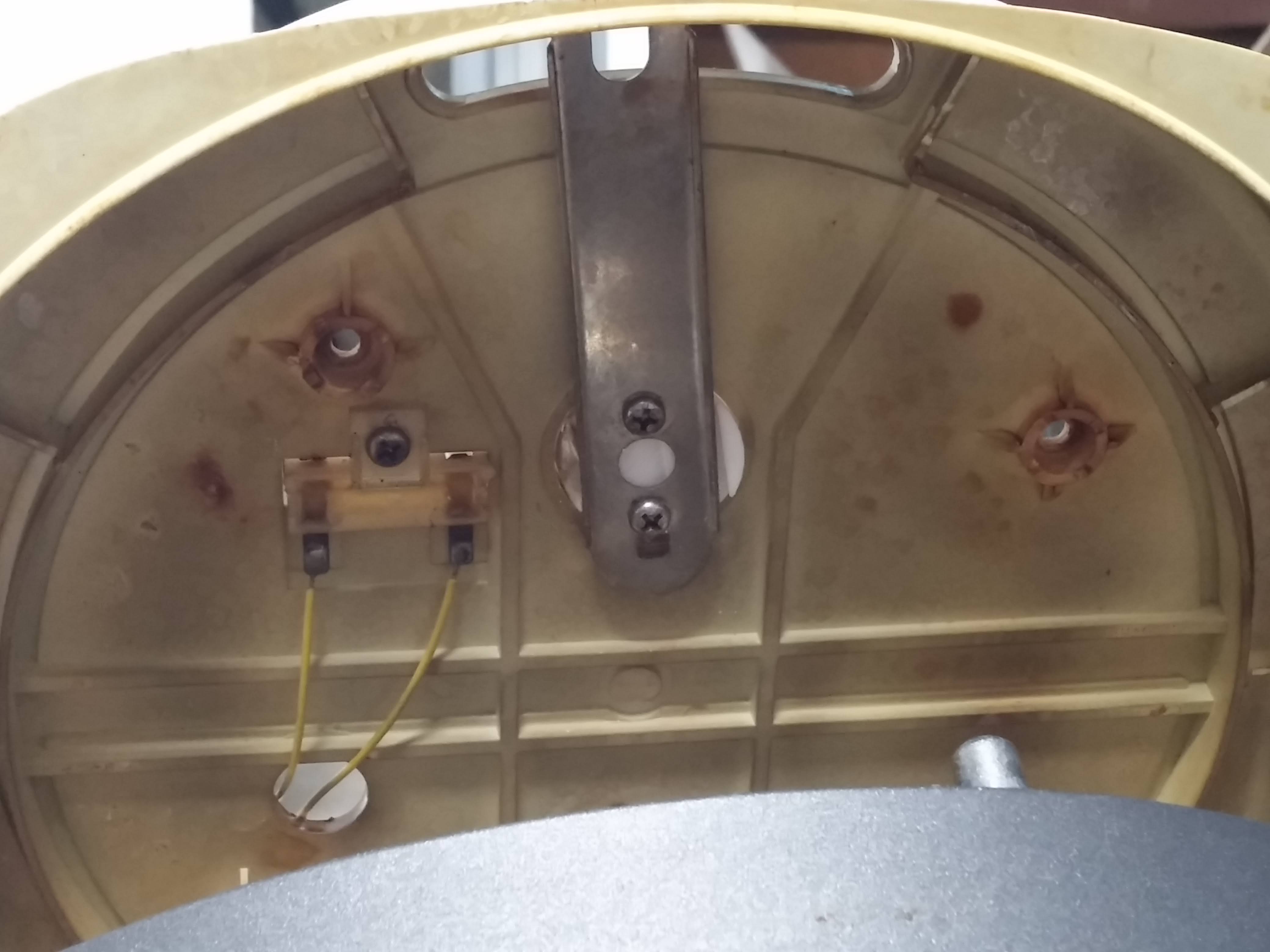

아래 사진과 같이 핸들이 잘 조립되었습니다



그런데 뚜껑을 조립하는 과정에서 문제가 있습니다

위 사진의 고정쇠 가운데 빈 원에 뚜껑의 금속 원기둥이 들어가는 형태인 것을

깜빡하고 설계하지 않은 것입니다

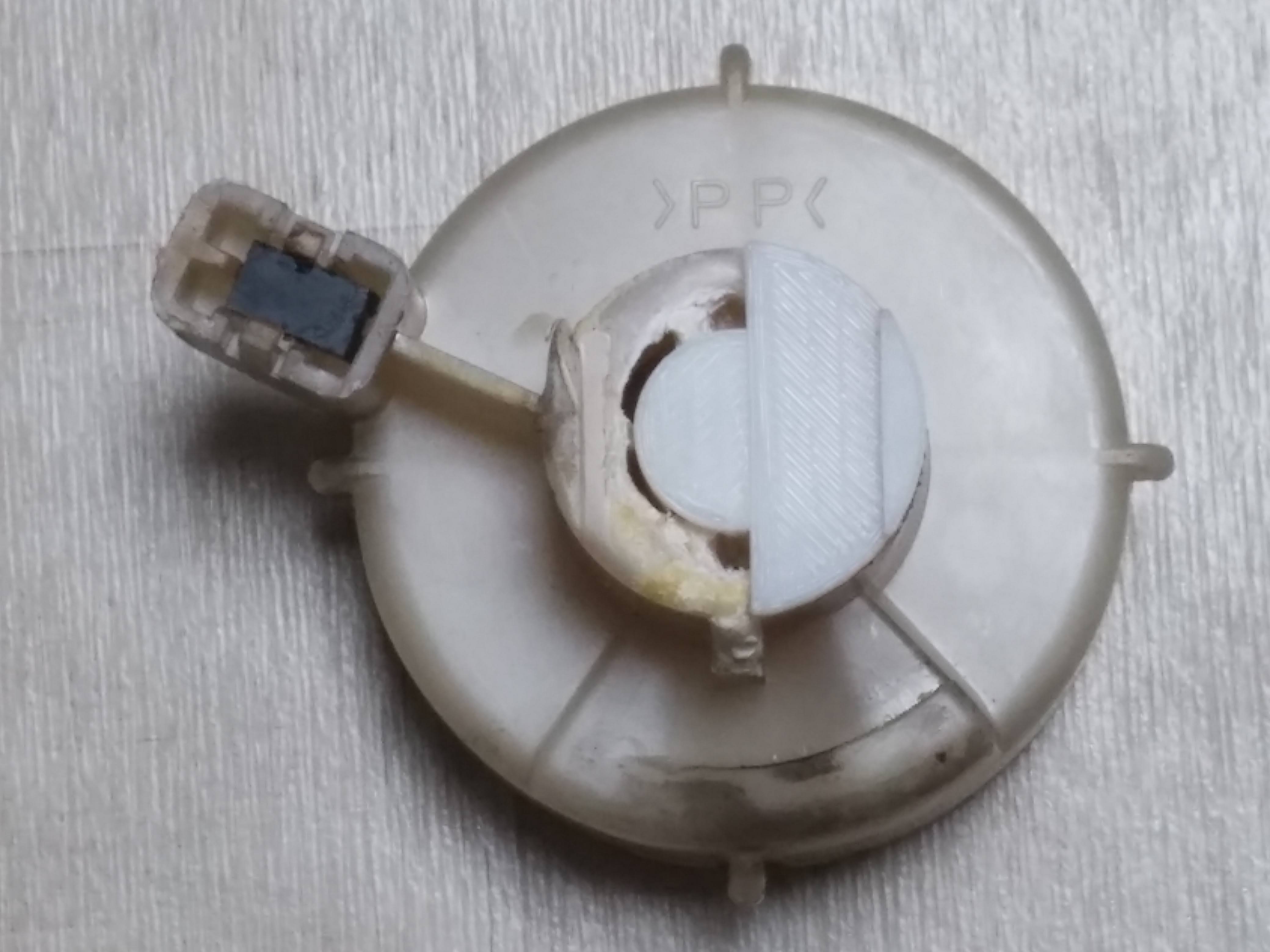

수정하여 아래 사진과 같이 가운데 구멍을 뚫은 형태로 수정하고

다시 출력하여 조립해보니 조립은 되었는데

핸들이 너무 뻑뻑하여 돌리기가 어렵습니다



풀어서 상태를 보니 아래 사진에서 출력물의 정가운데 구멍쪽을 보면

플라스틱이 눌리고 때가 묻은 모습이 보입니다

금속 원기둥이 높아서 간섭이 발생하는 것으로 보입니다

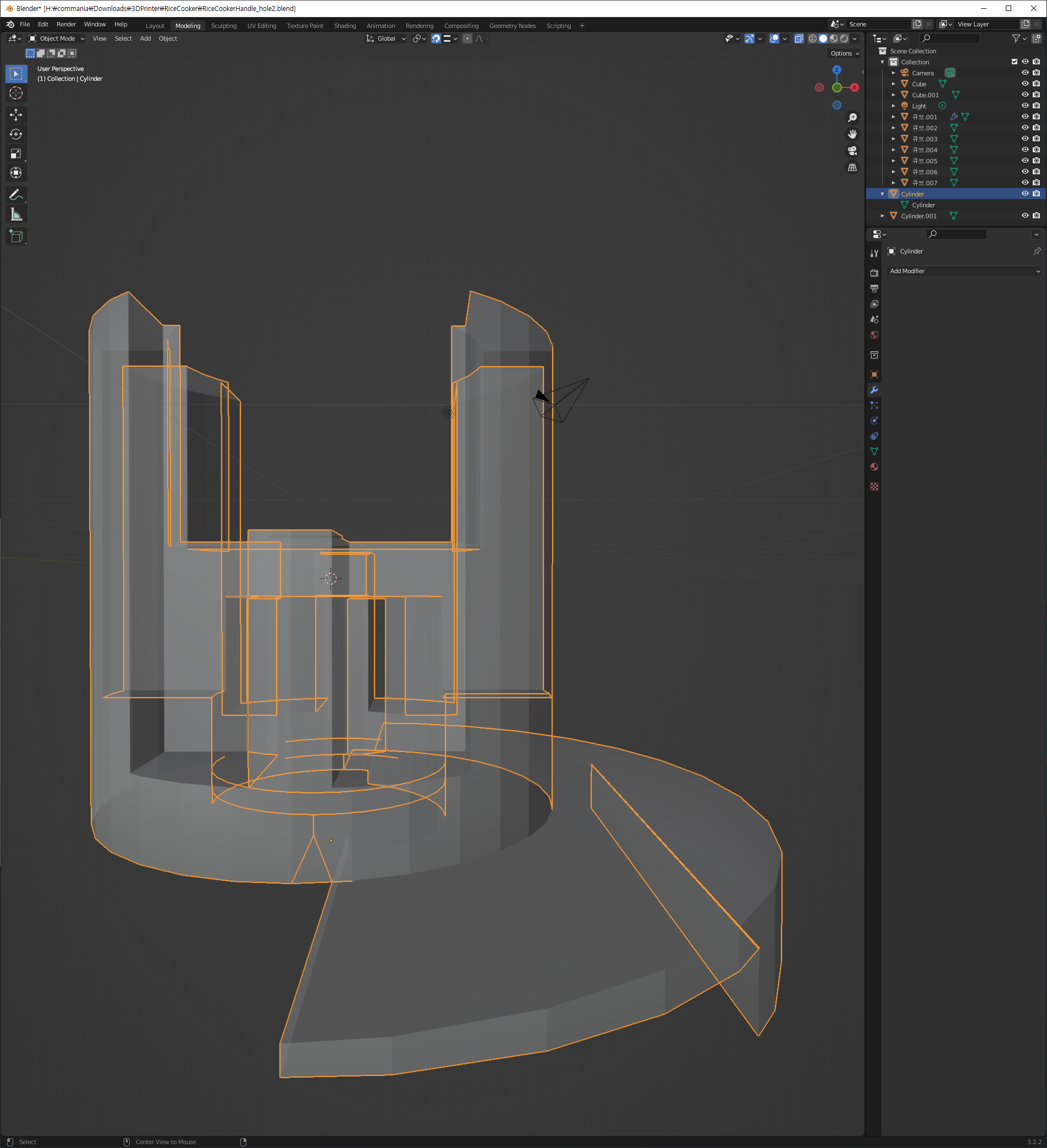

아래 스크린샷과 같이

Blender에서 3mm 정도를 더 깊게 구멍을 수정하였습니다

그 후 출력하여 조립하니

밥솥핸들이 정상적으로 잘 동작합니다



혹시나 다시 고장나더라도 설계해놓은 구조물을 조금만 보강해서

출력하고 사용할 수 있으니

우리집 황희 정승(밥솥의 별명)은 인조인간이 되어

영원토록 일을 하게 될 지도 모르겠습니다



Blender 를 활용하는 방법도 점차 익숙해져서

복잡한 형태도 쉽게 설계할 수 있게되니

3D Printer의 활용도가 점점 더 넓어집니다



오늘은 나사산이 망가진 밥솥 핸들 부속을 수리하기 위해

보완하는 부품을 3D Printer로 출력하여

밥솥을 수리한 내용을 공유해 드렸습니다



(추가) 2022/08/22

밥솥 뚜껑의 핸들은 잘 동작하는데

밥을 해보니 압력이 자동으로 배출되지 않아서

핸들을 돌릴때 조금 힘이 가해집니다



수동으로 수증기 배출구를 젖혀 놓으면 압력이 배출되고

핸들을 돌리면 자동으로 수증기 배출구가 젖혀 지면서 빠지긴 합니다



뚜껑을 열었을 때 흰색선이 끊어진 것 처럼 보여서 이상하다 하면서도

끊어진 반대쪽이 보이지 않아서 원래 그런가 하고 조립했었는데

다시 열어서 살펴보니 자동으로 제어하는 수증기 배출구에 연결된 선이 끊어져 있습니다

반대쪽 선을 찾아서 연결해 놓으니 자동 수증기 배출이 잘 되어

밥솥이 완벽하게 수리되었습니다



밥솥 뚜껑의 핸들이 고장났다면

압력이 잘 배출되지 않아서 밥솥 뚜껑 핸들을 돌릴때 힘이 가해져서

핸들 고장이 발생한 것인지 잘 살펴보는 것이 좋겠습니다
