6구 멀티탭 스위치 자가수리(DIY)

아래 글에서 터진 멀티탭의 문제점을 제거하고 계속 사용하는 방법을 소개해 드렸습니다

https://robocomman.tistory.com/425

6구 개별멀티탭 수리(DIY)





멀티탭을 수리해서 사용하는 것은

전기에 대한 지식이 충분하여

안전한 범위에서 사용할 수 있을 때 하세요



고장난 멀티탭 스위치를 구입할 수 있다면

오래되서 스위치가 동작하지 않는 멀티탭들을 수리할 수 있어서

알리 익스프레스를 뒤졌으나 동일한 스위치가 찾아지지 않았습니다



혹시나 하고 에누리에서 검색하다가 멀티탭에서 사용하는 동일한 스위치를 찾아서

구입하고 수리한 내용을 공유해 드립니다



우선 멀티탭에 사용되는 개별 스위치를 구입하려면

아래링크와 같이 에누리에서 '멀티탭 로커'를 검색합니다

http://www.enuri.com/search.jsp?keyword=%EB%A9%80%ED%8B%B0%ED%83%AD%20%EB%A1%9C%EC%BB%A4

멀티탭 로커 추천 최저가 검색 – 에누리 가격비교

개당 120원의 제품과 10개당 850원 제품을 '다이조아'에서 판매하고 있습니다

10개당 850원의 제품은 사진에서 단자가 약간 다르지만

둘다 구입했더니 동일하게 '멀티탭 DIY 램프형 로커 2단 4P 타원형 스위치 (투톤)' 사진의 제품이 배송되었습니다

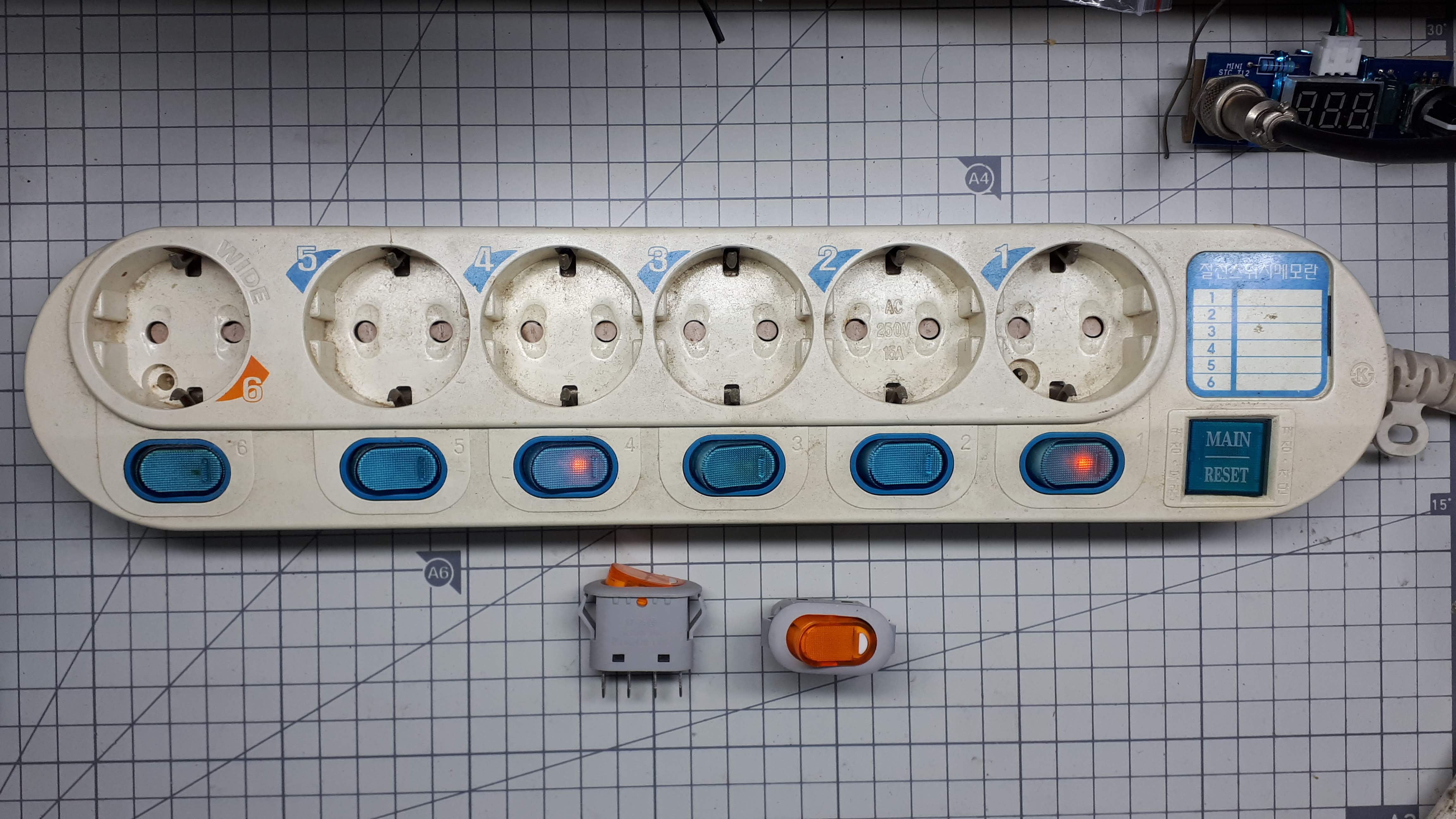

아래사진은 고3인 첫째 아들이 사용중인 멀티탭으로 2, 3, 6번 콘센트가 동작하지 않습니다

그 아래의 스위치 2개는 배송받은 멀티탭 개별 스위치 입니다.

멀티탭의 스위치와 모양이나 크기가 동일해 보입니다

멀티탭은 수리를 고려하지 않고

접착제등으로 단단하게 붙여져 있습니다

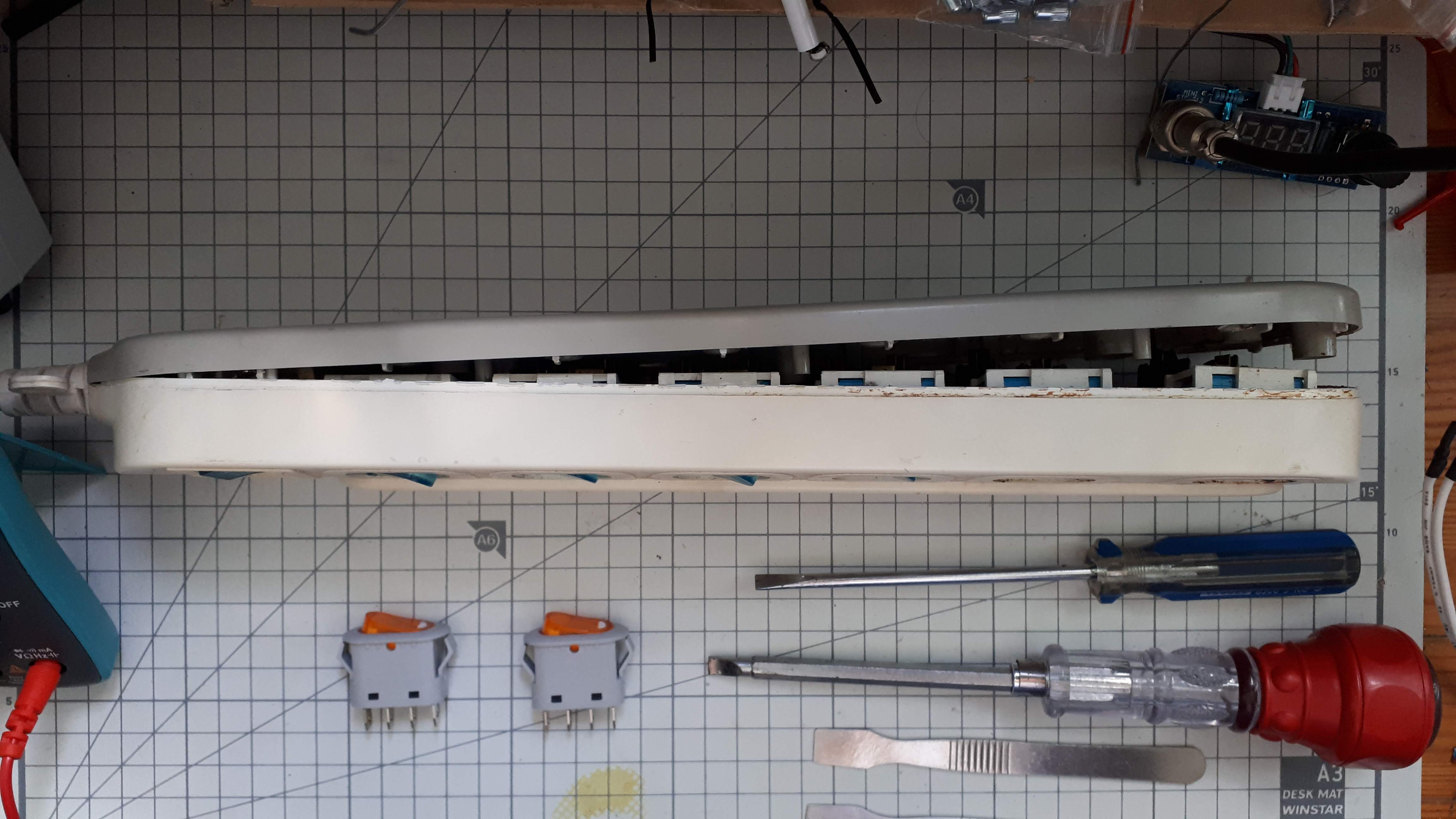

아래 사진과 같이 일자 드라이버 2개와 LCD 여는 도구 2개를 사용하여

차근차근 힘을 주어 열다보니 대부분 쉽게 열리지만

1군데는 단단하게 접착되어 열리지 않습니다

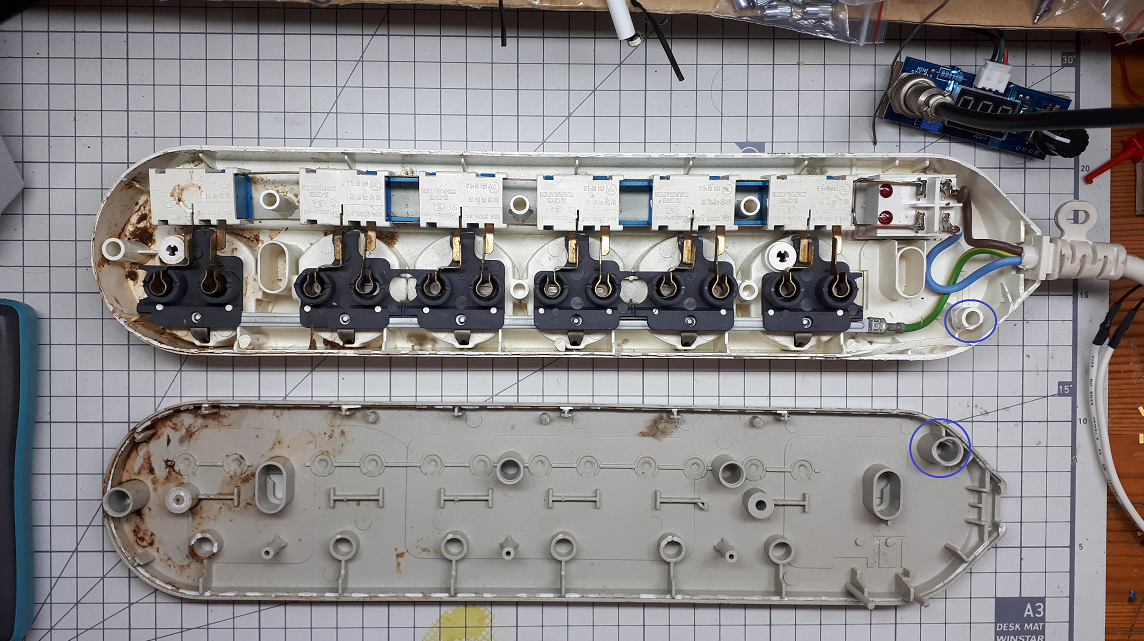

단단하게 접착된 기둥이 있는 1군데는 힘을 적당히 주면서 비틀어여니

아래 사진의 파랑색 원표시와 같이 살짝 부러지면서 열립니다

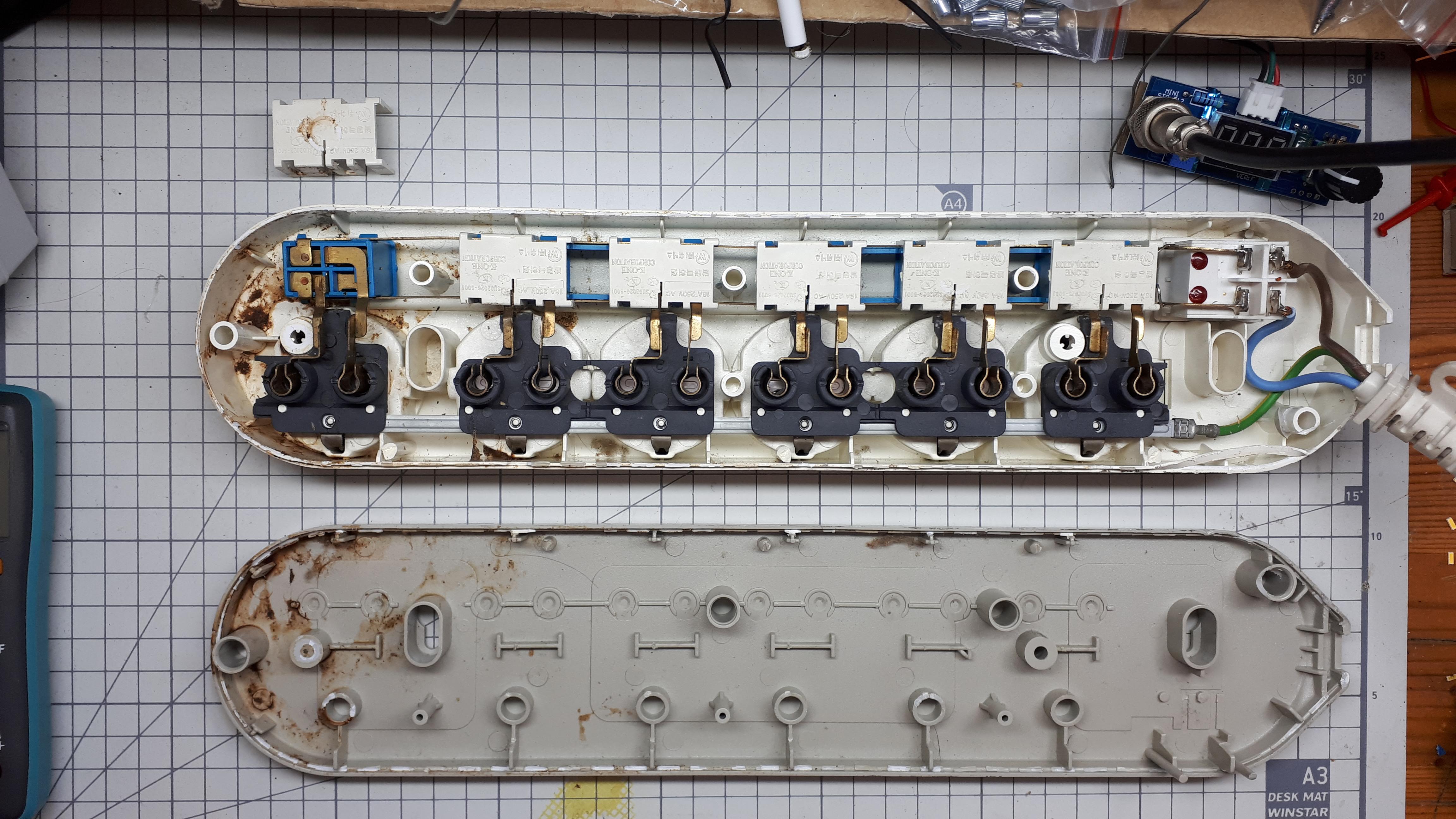

스위치가 동일한지 살펴보기 위해 덮개를 열어보니

구입한 스위치와는 모양이 좀 다르게 보입니다



구입한 스위치를 테스트 삼아 눌러보니

스위치 1개가 눌러지지 않습니다

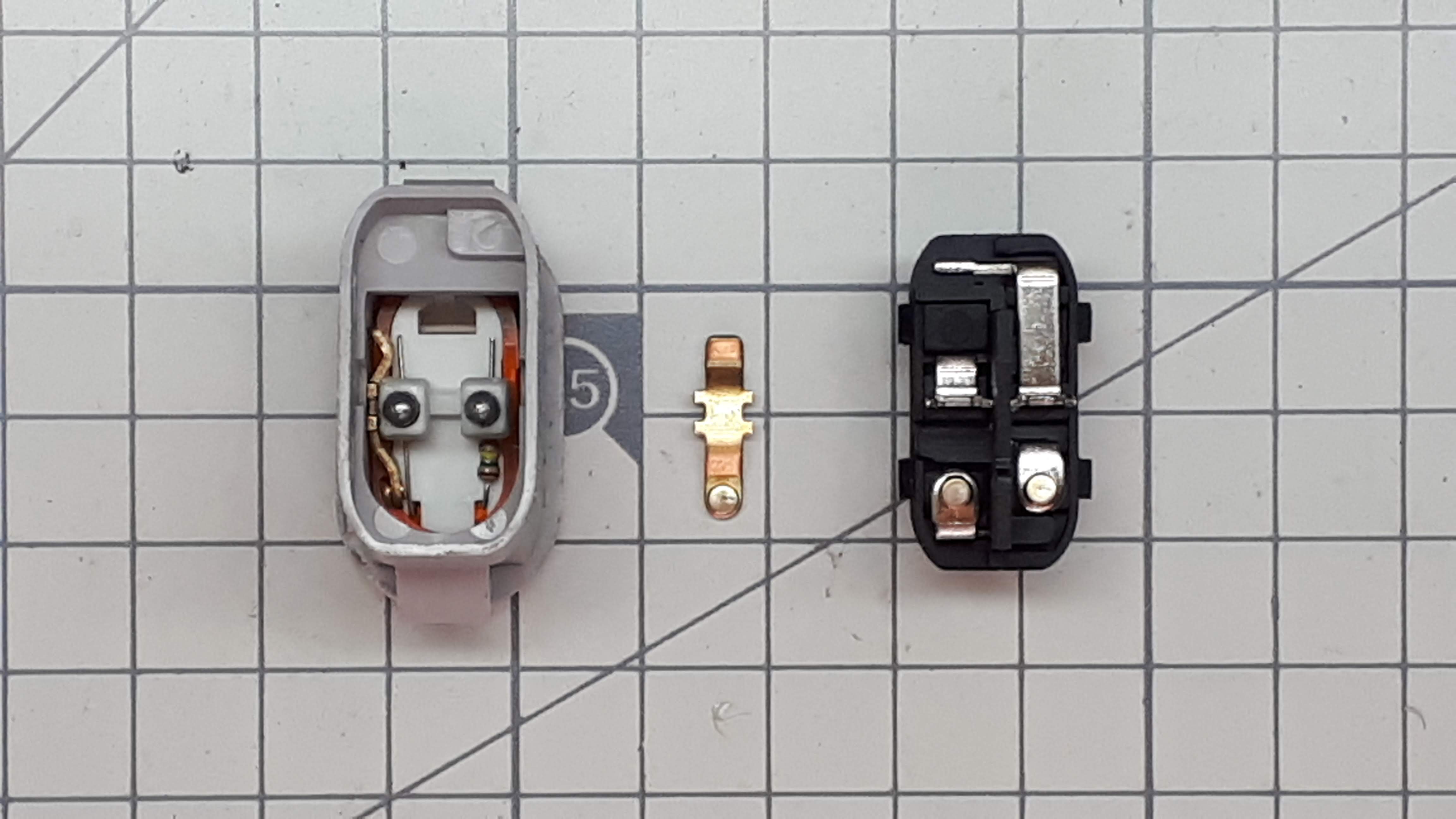

호기심에 LCD 여는 도구를 사용하여 살살 열어보니

아래 사진과 같이 단자가 제 위치에 있지 않아서

스위치가 눌러지지 않는 것 입니다



아래 사진과 같이 단자들을 제 위치에 올려 놓고

케이스를 덮어주니 정상적으로 스위치가 눌러집니다



위와 같이 스위치의 구조를 알게되니

수리 중인 멀티탭의 스위치도 간단한 구조라 쉽게 수리가 가능할 듯 싶습니다

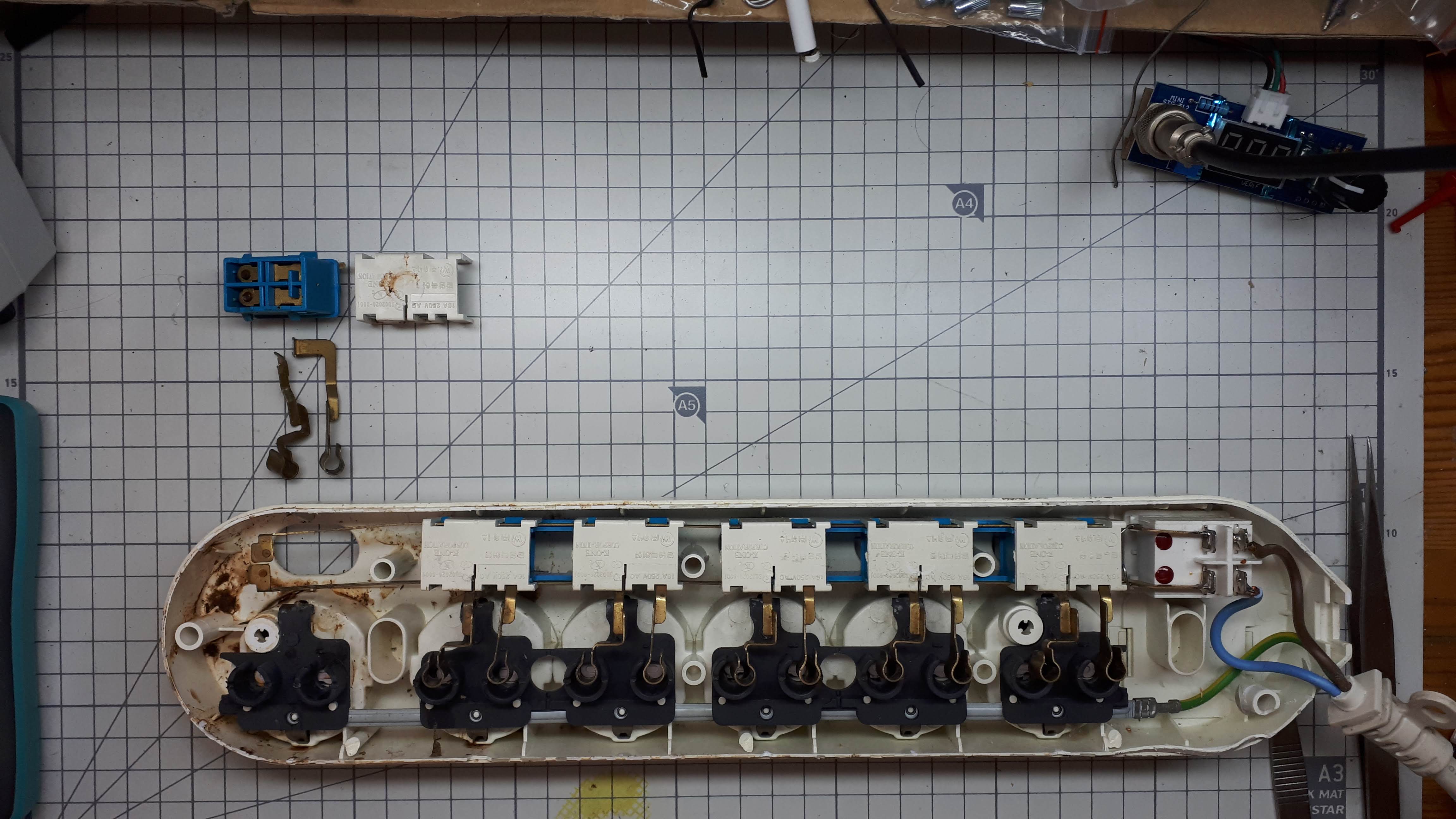

아래 사진과 같이 동작하지 않는 6번 콘센트의 스위치를 좀 더 분해합니다

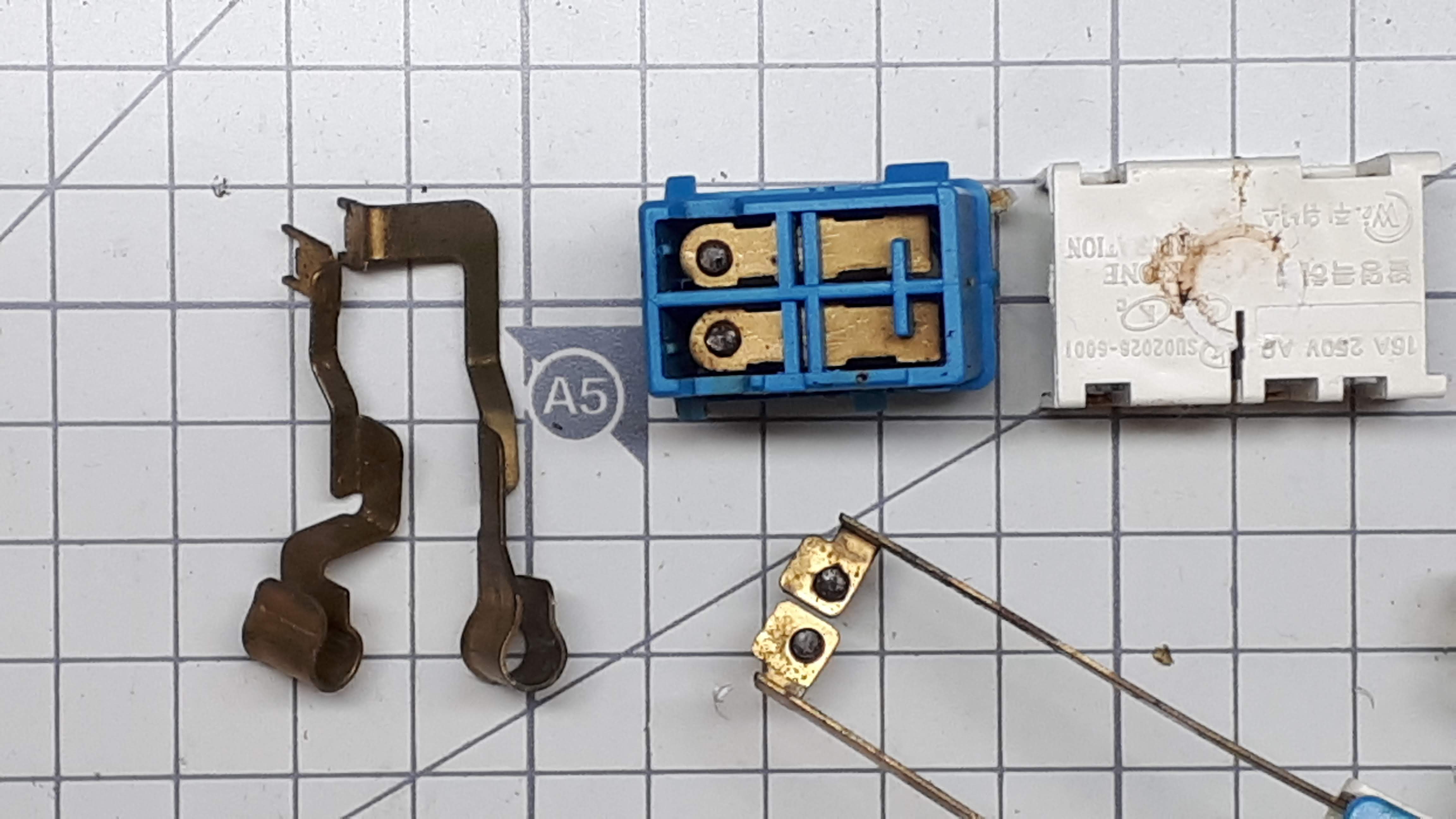

아래 사진과 같이 자세히 보면

오래 사용하니 접점이 검게 그을려서

제대로 접촉이 되지 않는 것이 원인인 듯 싶습니다



우선 시험삼아 휴지로 접촉단자를 닦아보니

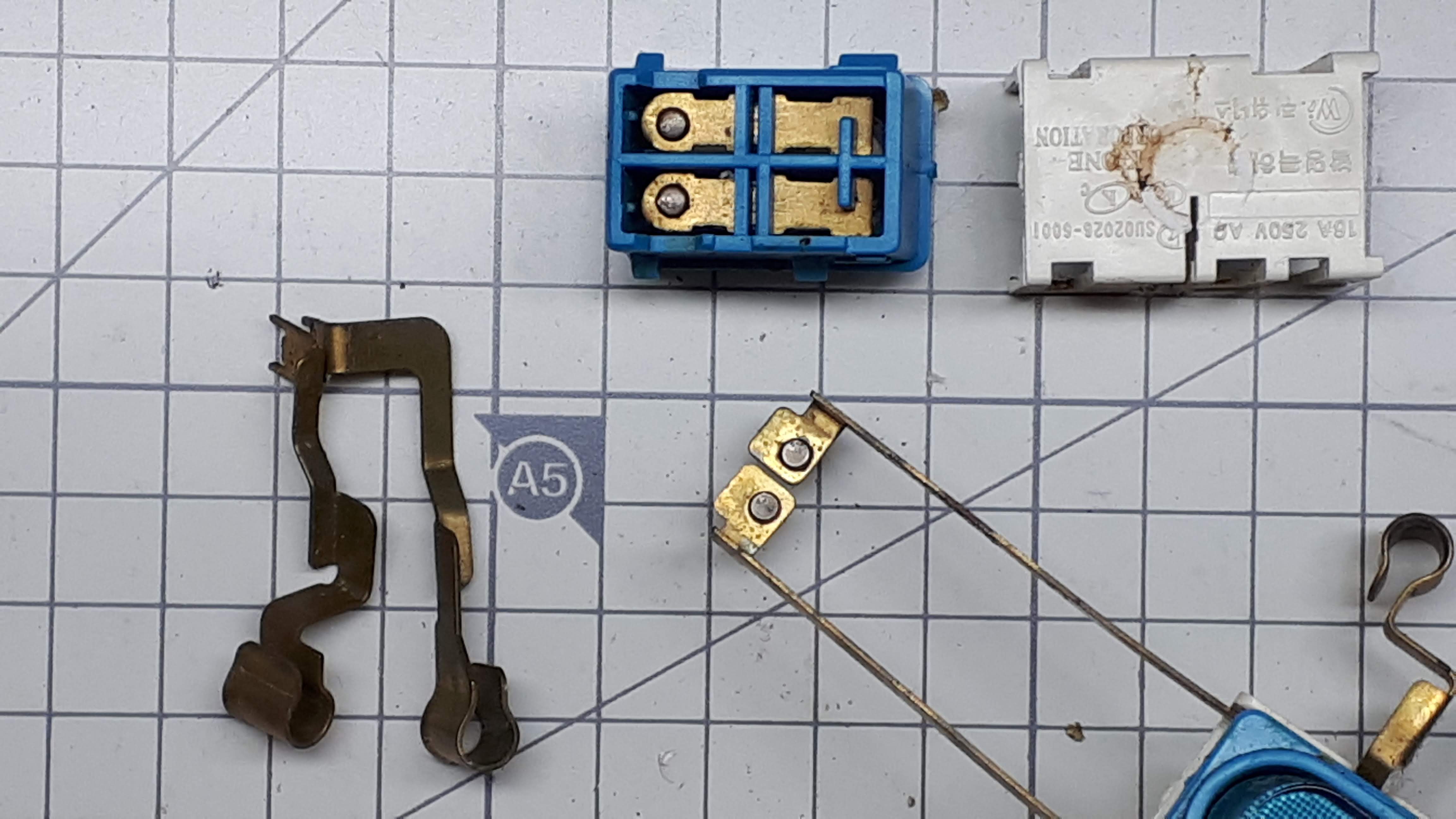

다행히 아래 사진과 같이 쉽게 잘 닦아집니다

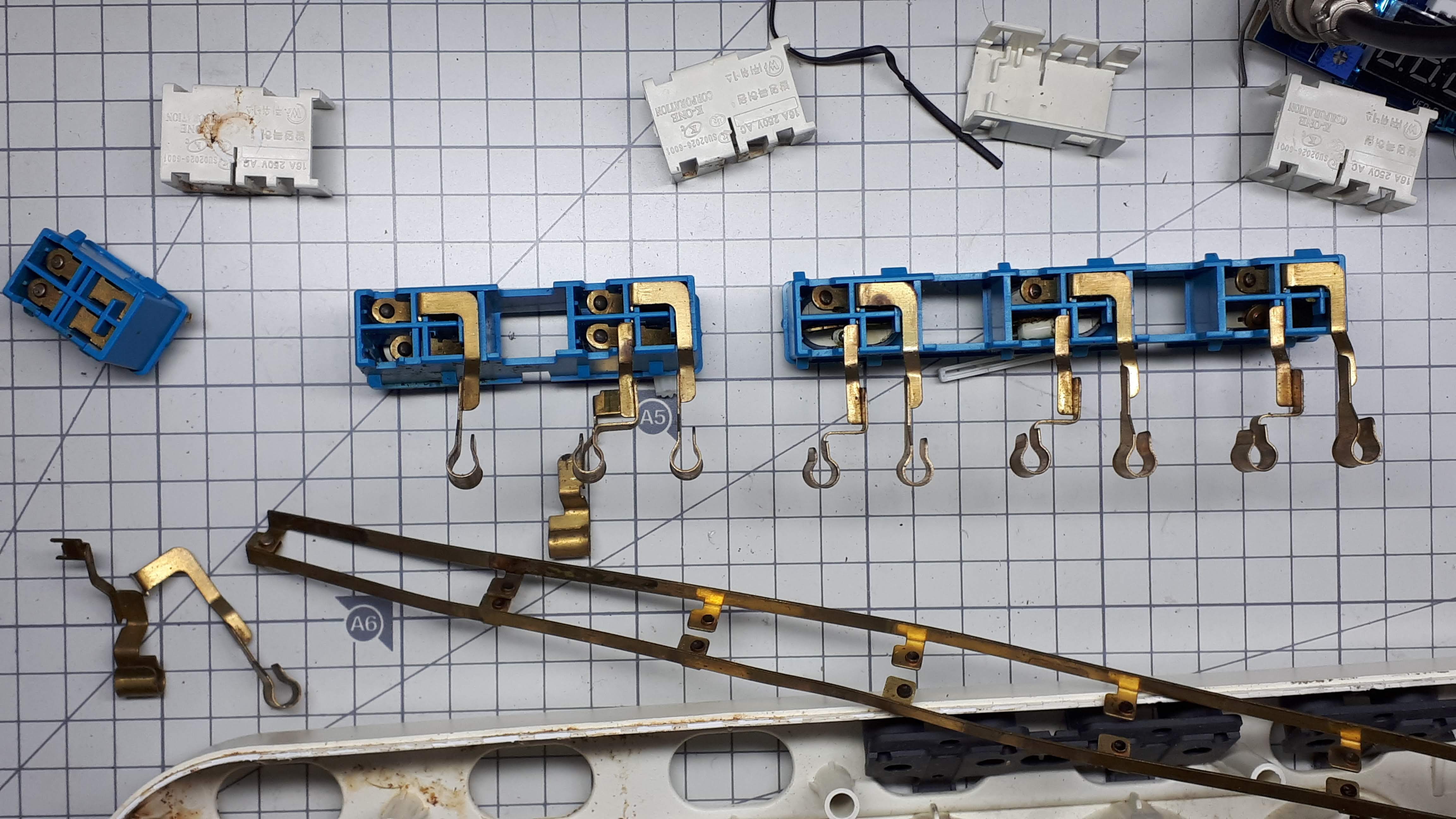

수리하는 김에 정상동작하는 콘센트의 스위치들도 모두 열었습니다

아래 사진과 같이 모두 단자가 검게 그을려 있습니다

모두 청소한 후 조립하니

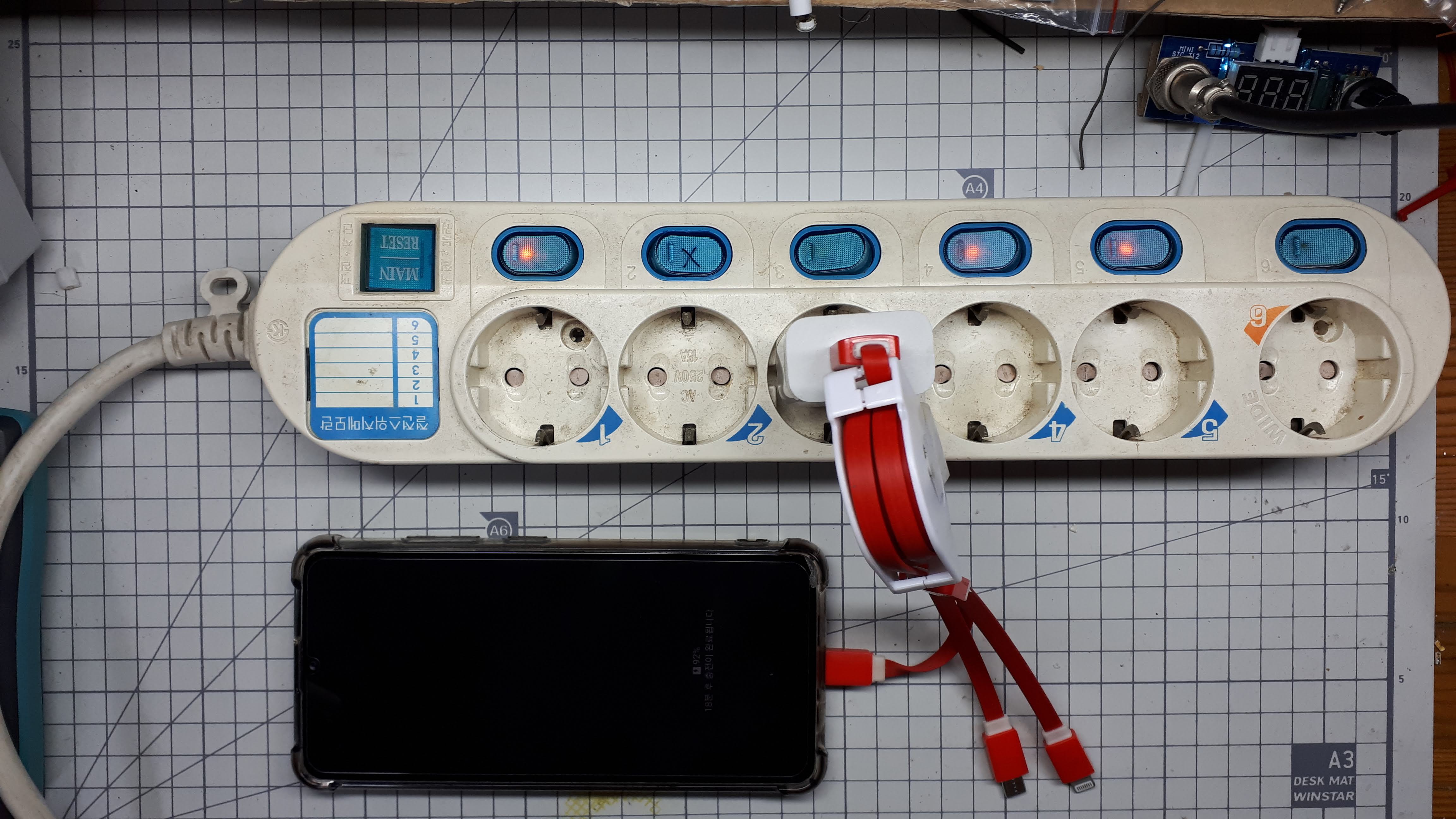

아래 사진과 같이 동작하지 않던 3, 6번 콘센트가 잘 동작합니다

2번 콘센트는 스위치 안쪽의 플라스틱 부속품이 부러져서 동일한 대체품을 구해야 수리가 가능한 상태입니다

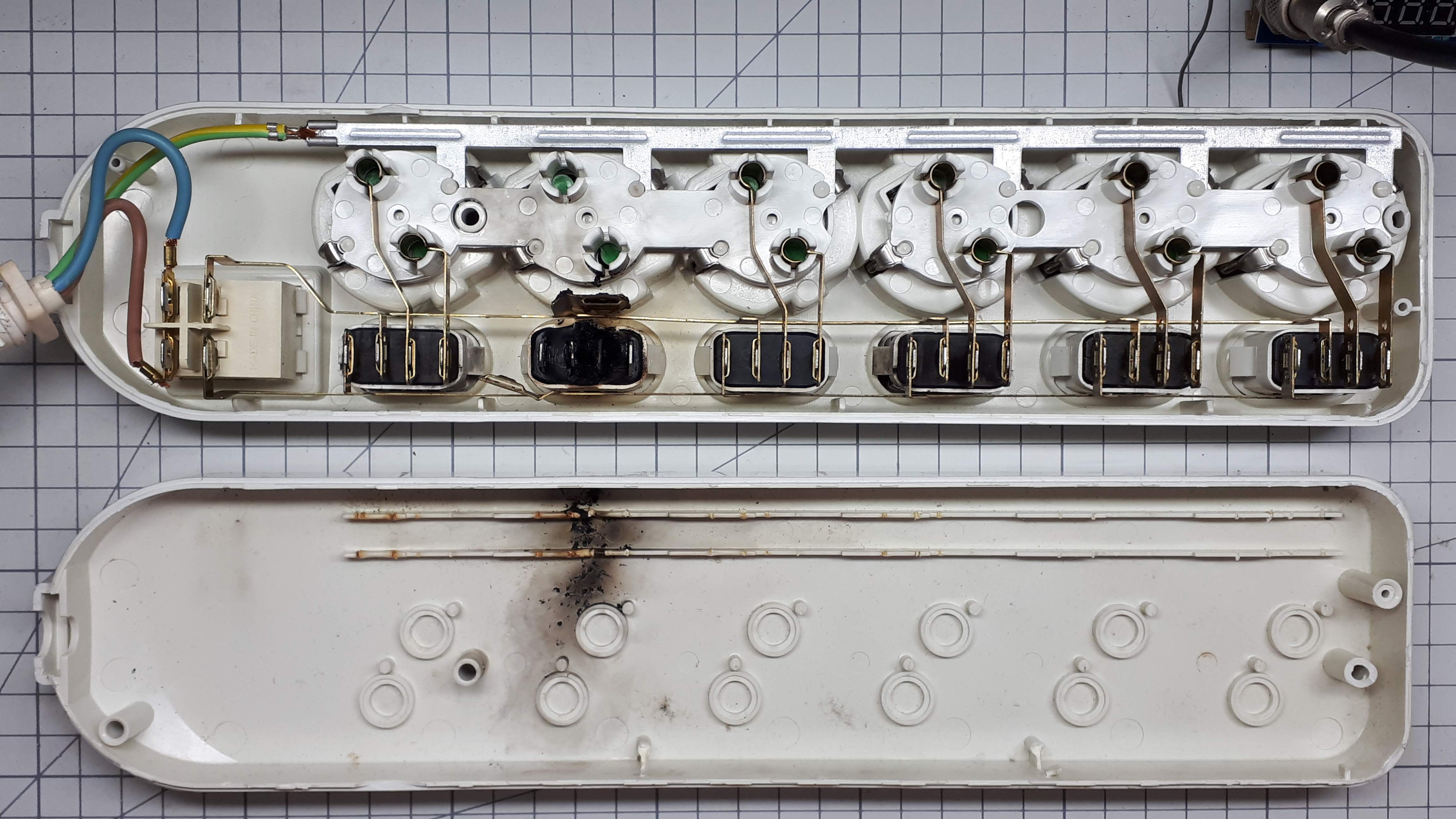

아래 사진은 이 글의 위쪽에 소개한 글에서 수리했던 멀티탭입니다

왼쪽에서 두번째 콘센트가 동작하지 않습니다



아래 사진과 같이 스위치 내부가 타버려서 스위치 교체가 필요합니다

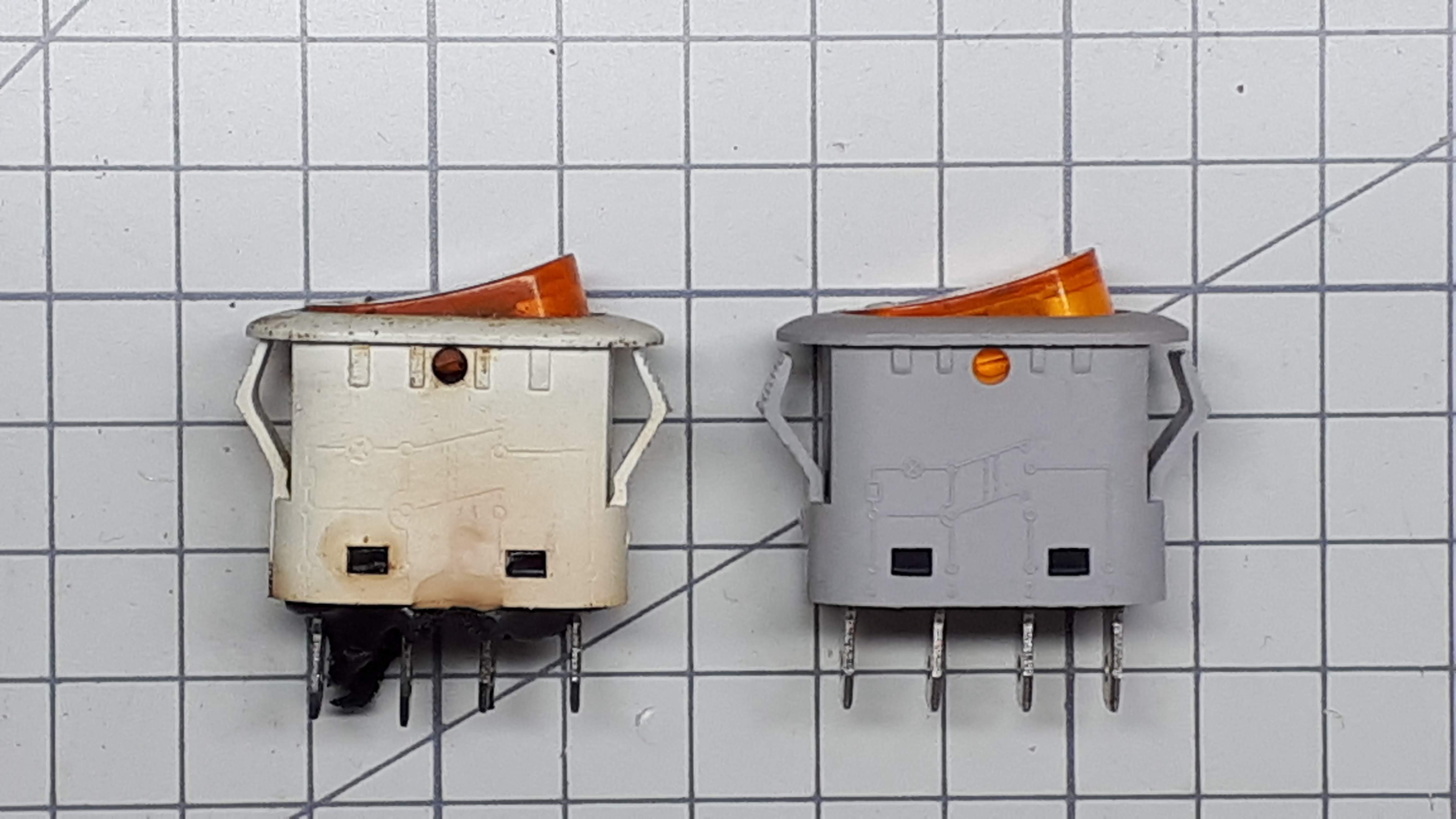

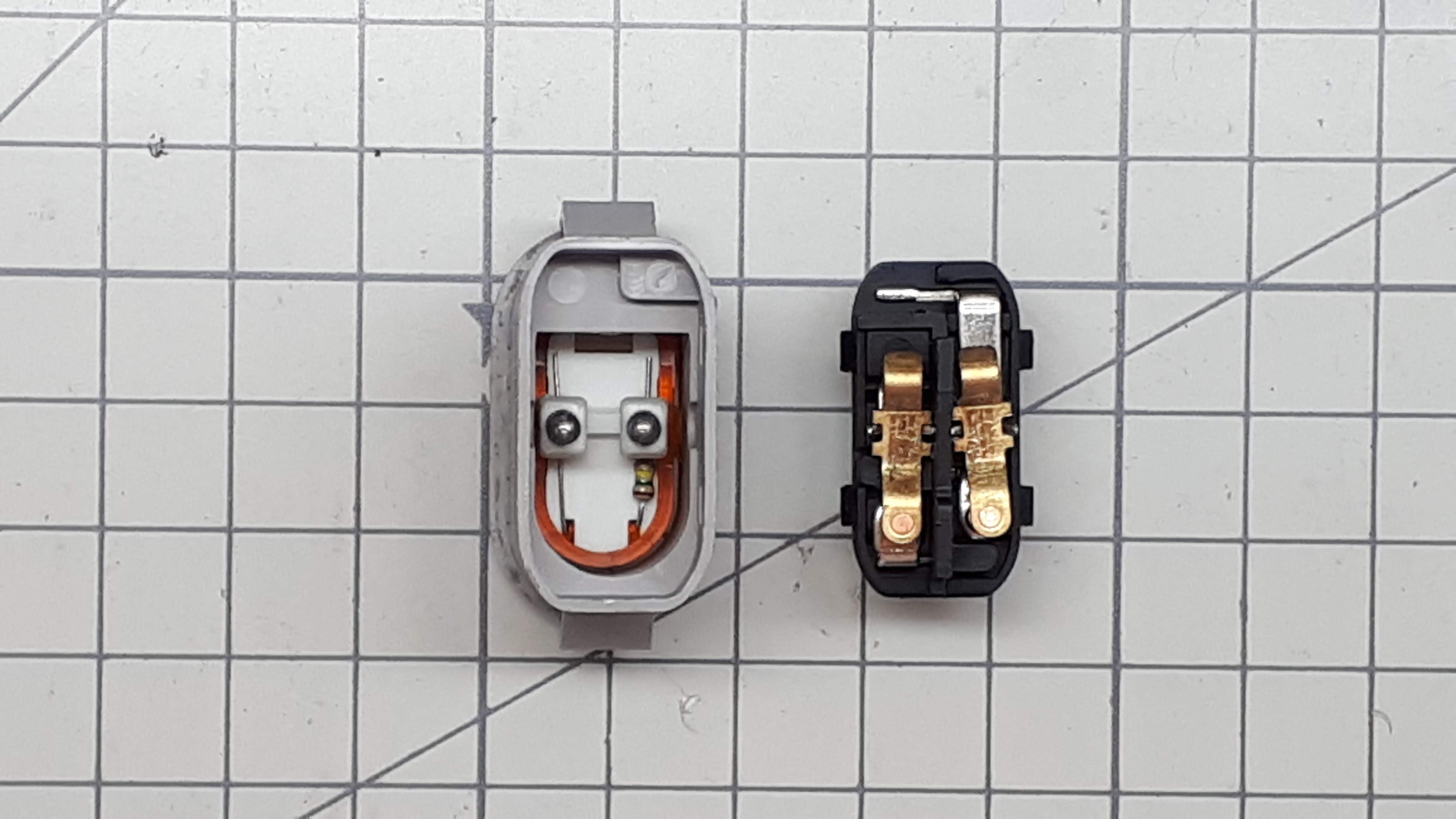

고장난 스위치를 분리하고 구입한 스위치와 비교해 봅니다

아래 사진과 같이 완전히 동일해 보입니다

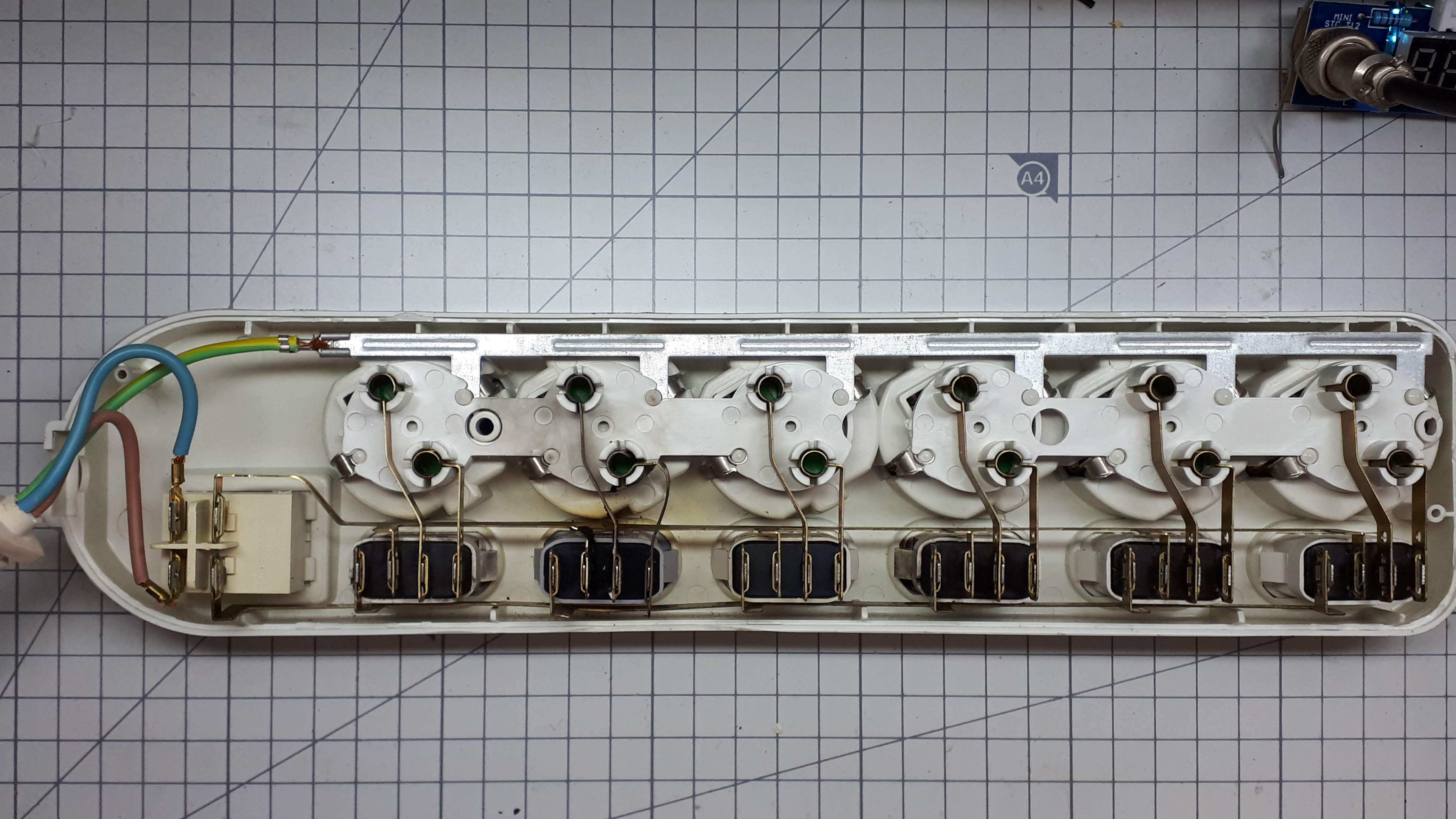

보관해 두었던 콘센트 구리부속과 새 스위치를

아래 사진과 같이 조립합니다



뚜껑을 덮고 두꺼운 투명 스카치 테이프로 주위를 둘러붙여서

케이스가 분리되지 않도록 한 후 동작을 확인해 보니

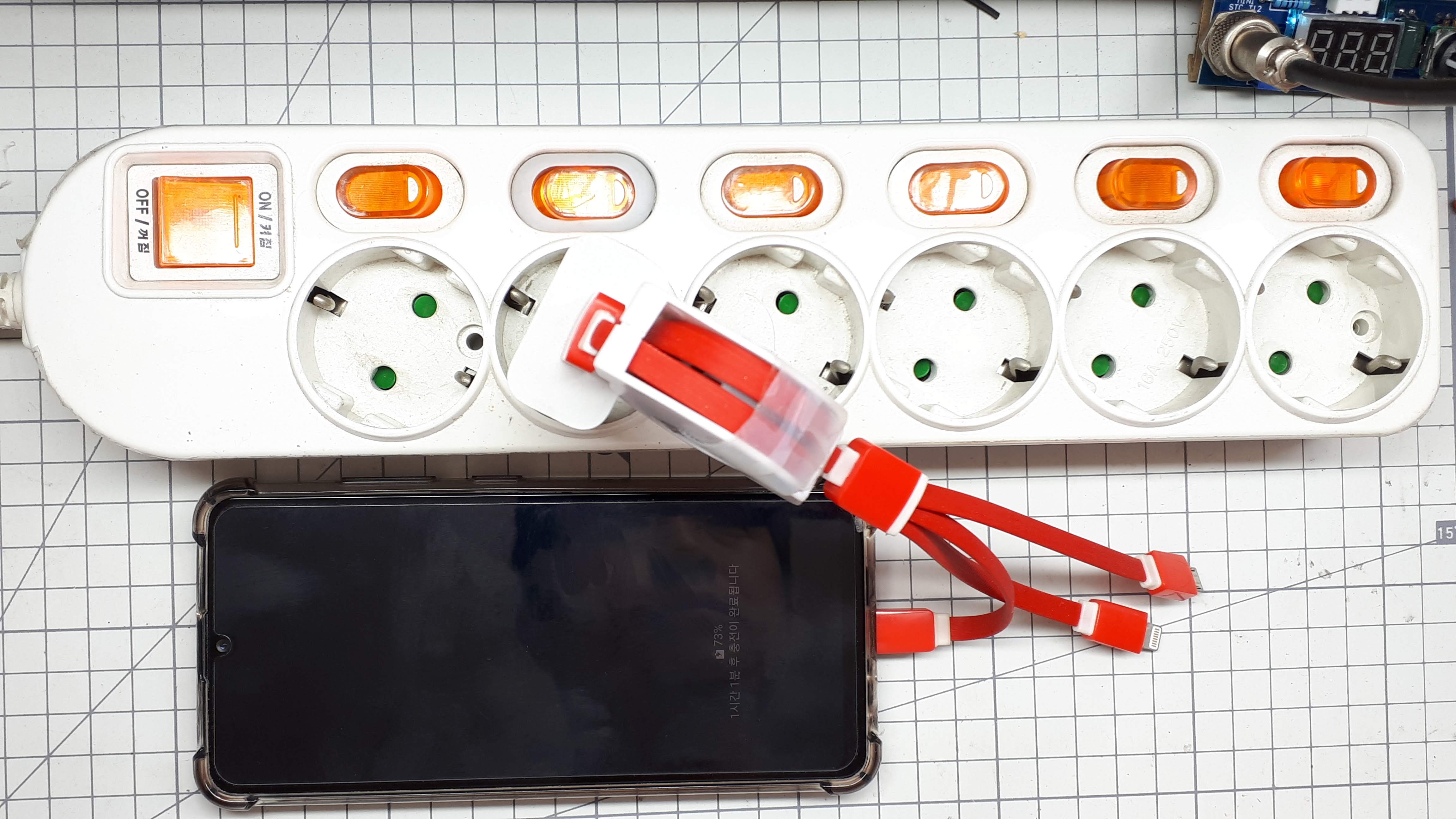

아래 사진과 같이 왼쪽에서 두번째 콘센트가 잘 동작합니다



오늘은 개별스위치에 고장이 발생한 6구 멀티탭을

접점청소로 수리하는 방법과

고장인 개별스위치를 교체하여 수리하는 방법을 공유해 드렸습니다
