100V/18W 인두를 220V/20W 인두로 개조하기(DIY)

아래 글에서 T12 고급인두기를 에어팟 배터리를 교체할 수 있는 날카로운 팁과 함께 마련하였습니다

https://robocomman.tistory.com/479

고급인두기 HAKKO T12 저렴하게(13$) 마련하기

일반적인 작업용의 T12 인두팁은 보유하고 있지 않으니

일반적인 작업에는 저렴한 일반적인 인두를 사용하는 것이

인두팁 손상에 대한 부담없이 사용할 수 있어 적당합니다



이미 사용중인 ZAYA ZD-70S 인두가 있지만

가끔은 인두 2개로 작업하는 것이 적당한 경우도 있습니다



학부시절에 사용하던 100V 18W 인두를 추억의 물품이라 버리지도 않고

가끔 220V 를 100V 로 낮춰주는 전압변환기를 이용하여 사용하곤 했습니다만

편리하게 사용할 수 있도록 220V 인두로 개조한 내용을 공유해 드립니다

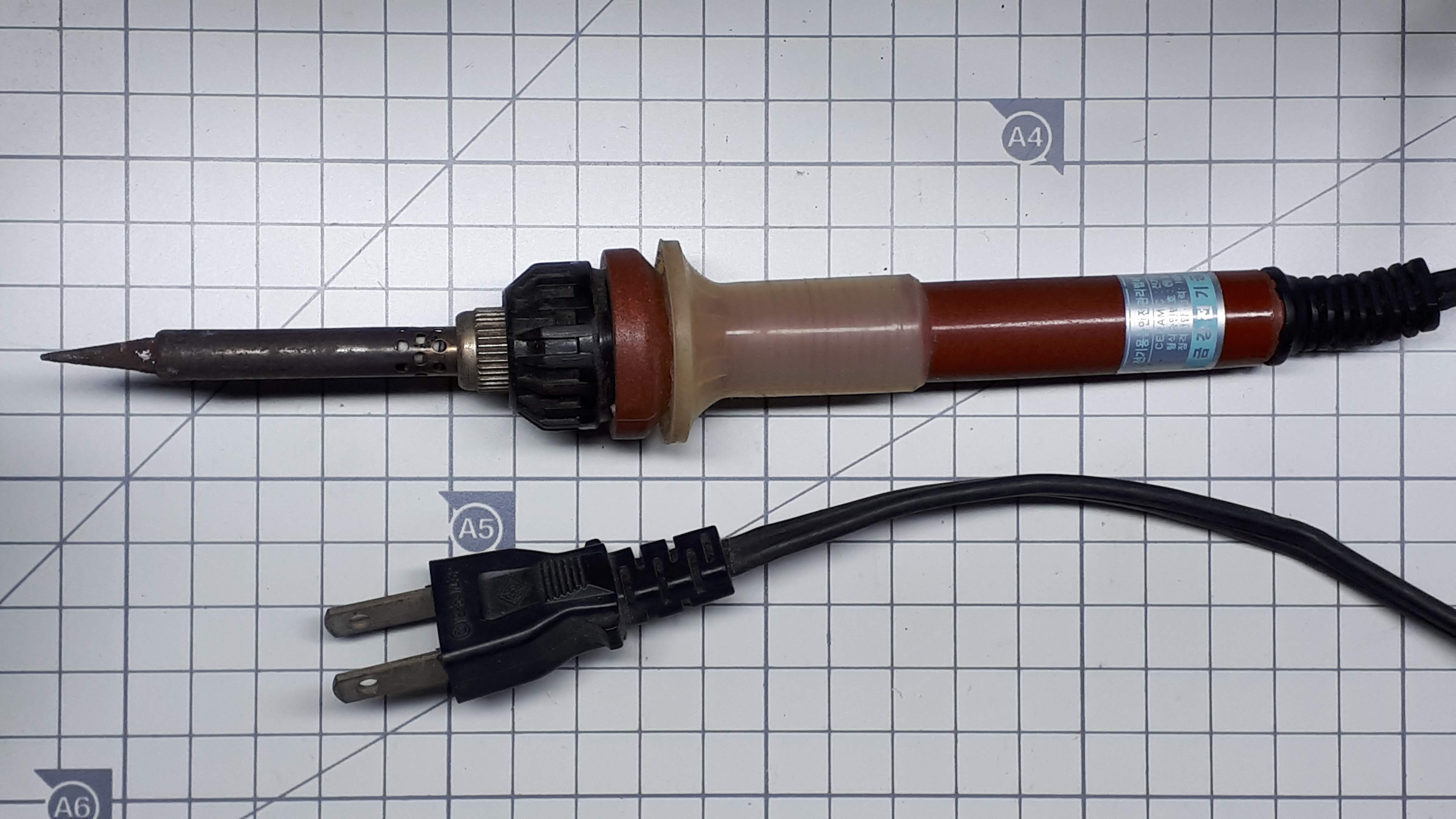

아래의 사진은 100V 18W 인두입니다

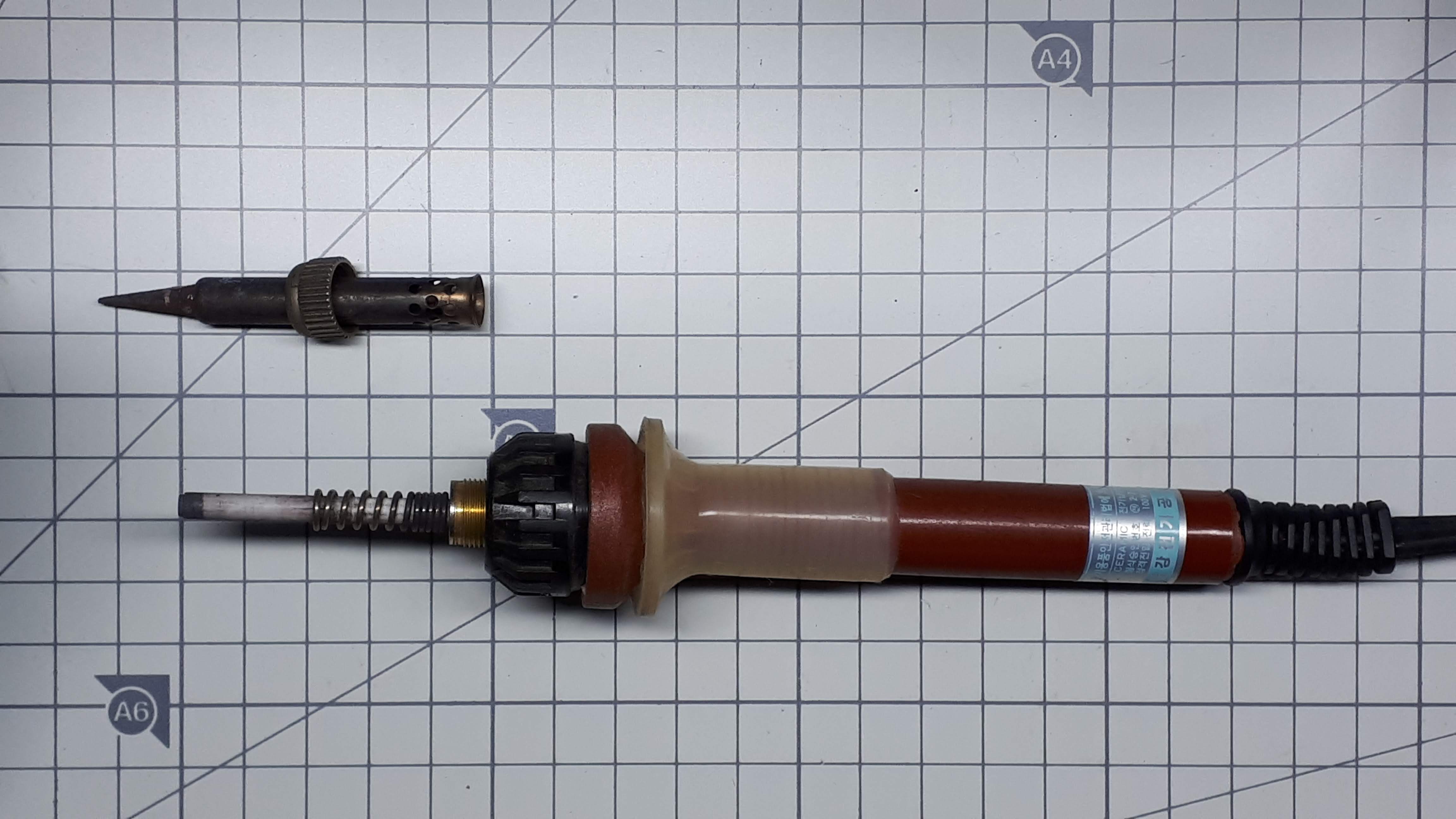

인두팁을 고정한 손나사를 돌려서 인두팁을 빼내면

아래 사진과 같이 인두팁이 분리되고 세라믹 발열체가 보입니다

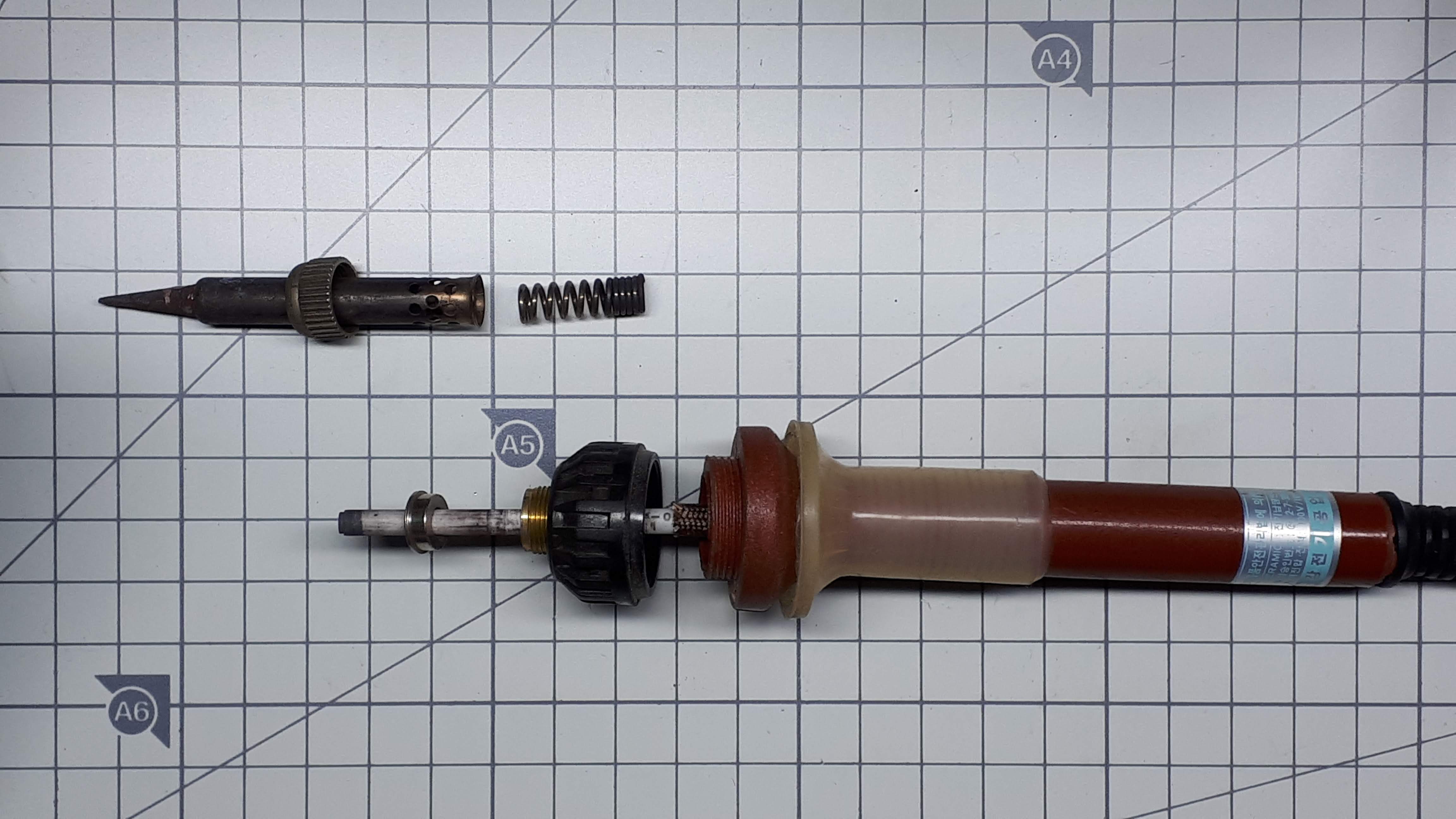

그 후 아래 사진과 같이 인두손잡이의 플라스틱 재질 손나사를 돌려서 분리합니다

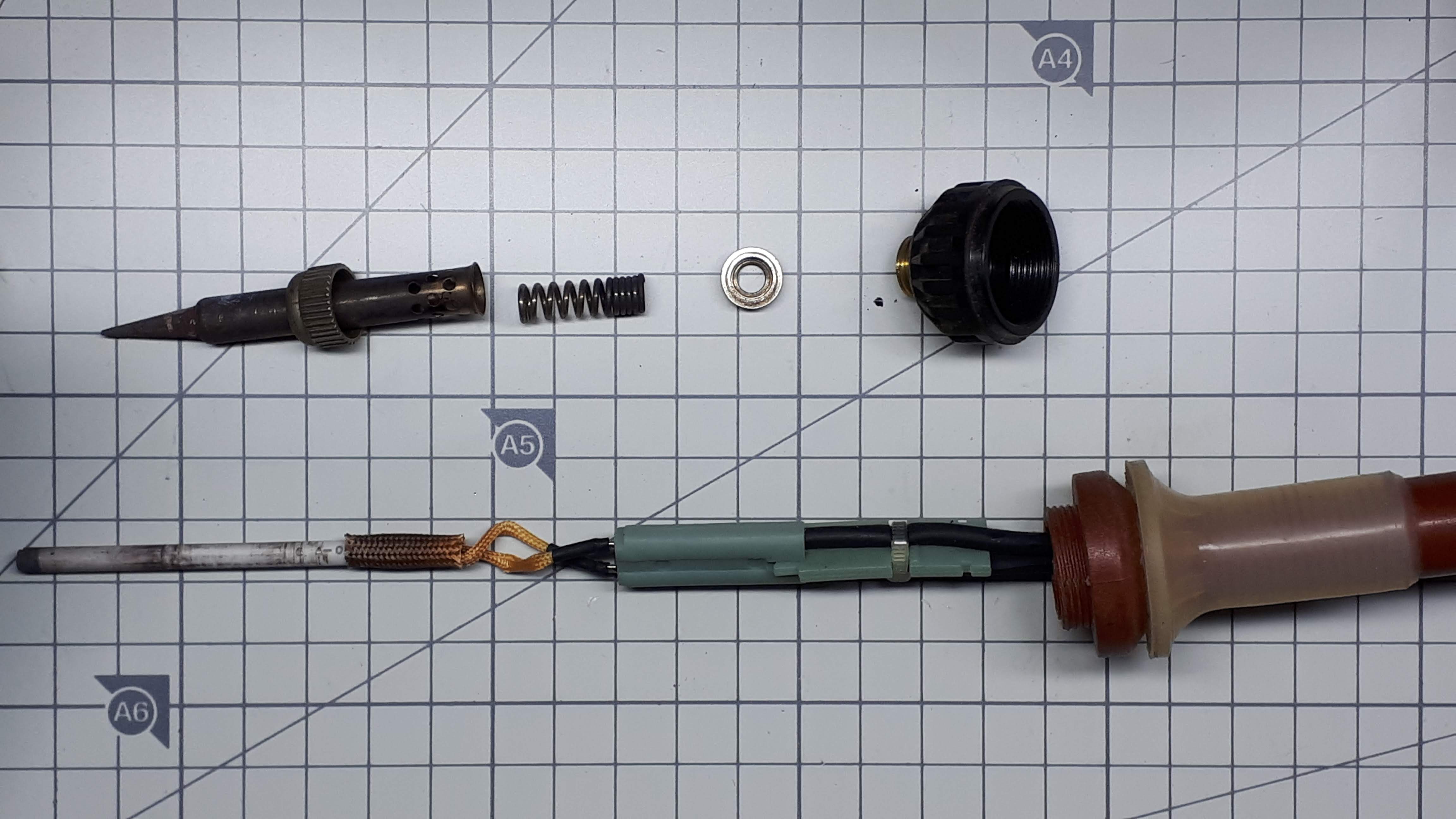

전원 코드를 인두손잡이 밑쪽에서 인두손잡이 쪽으로 살살 밀어주면

아래 사진과 같이 인두손잡이 안에 감쳐줘 있던 부분이 드러납니다

위 사진을 보면

100V 교류전기를 사용하는 부분은 세라믹 발열체이고

전원선이 직접 연결되어 있어

매우 간단한 형태입니다



따라서 세라믹 발열체를 220V 용으로 교체하면 220V 인두가 되는 것입니다

다만 아래의 부분들을 고려해야 합니다

1. 전원선이 220V에서 사용했을때 문제가 없어야 하고

2. 220V 세라믹 발열체와 인두팁 크기가 맞아야 하고

3. 인두손잡이 관련 부품들이 견딜 수 있는 수준의 발열이어야 합니다



인두에 사용되는 220V 세라믹히터는

아래에서 배송비 포함하여 2$ 이내로 구입할 수 있습니다

20W/35W/50W 의 히터를 선택할 수 있습니다

https://s.click.aliexpress.com/e/_A0N204

20W 히터의 두께가 기존 히터와 굵기가 동일하여 구입하였습니다

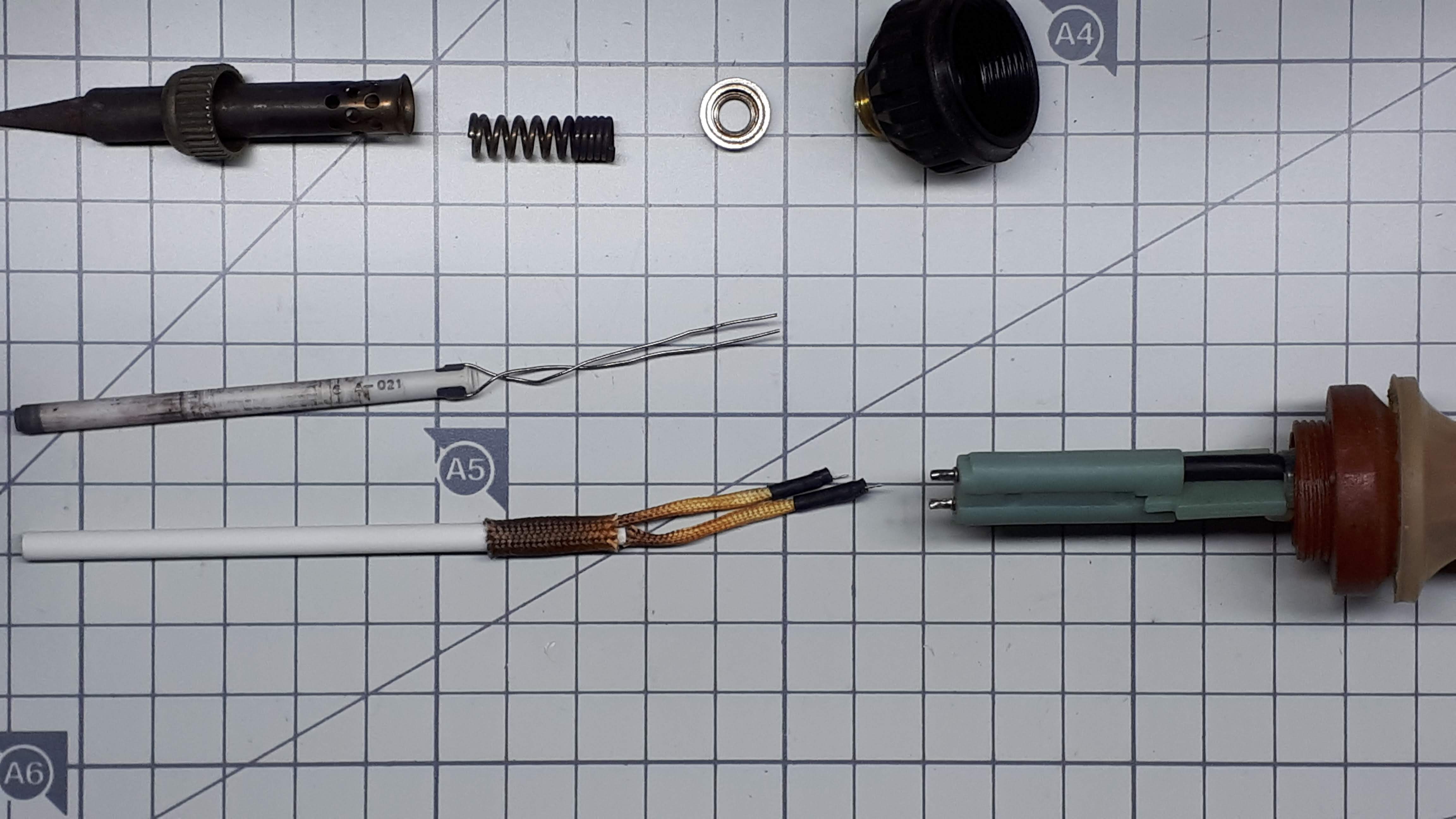

아래 사진의 좌측 하단에 보입니다

히터의 두께는 기존과 동일하지만 길이가 약간 길어서

열이 손잡이쪽까지 발생해서

손잡이가 녹는 현상이 생기는 것은 아닌지 조금 신경을 써야겠습니다

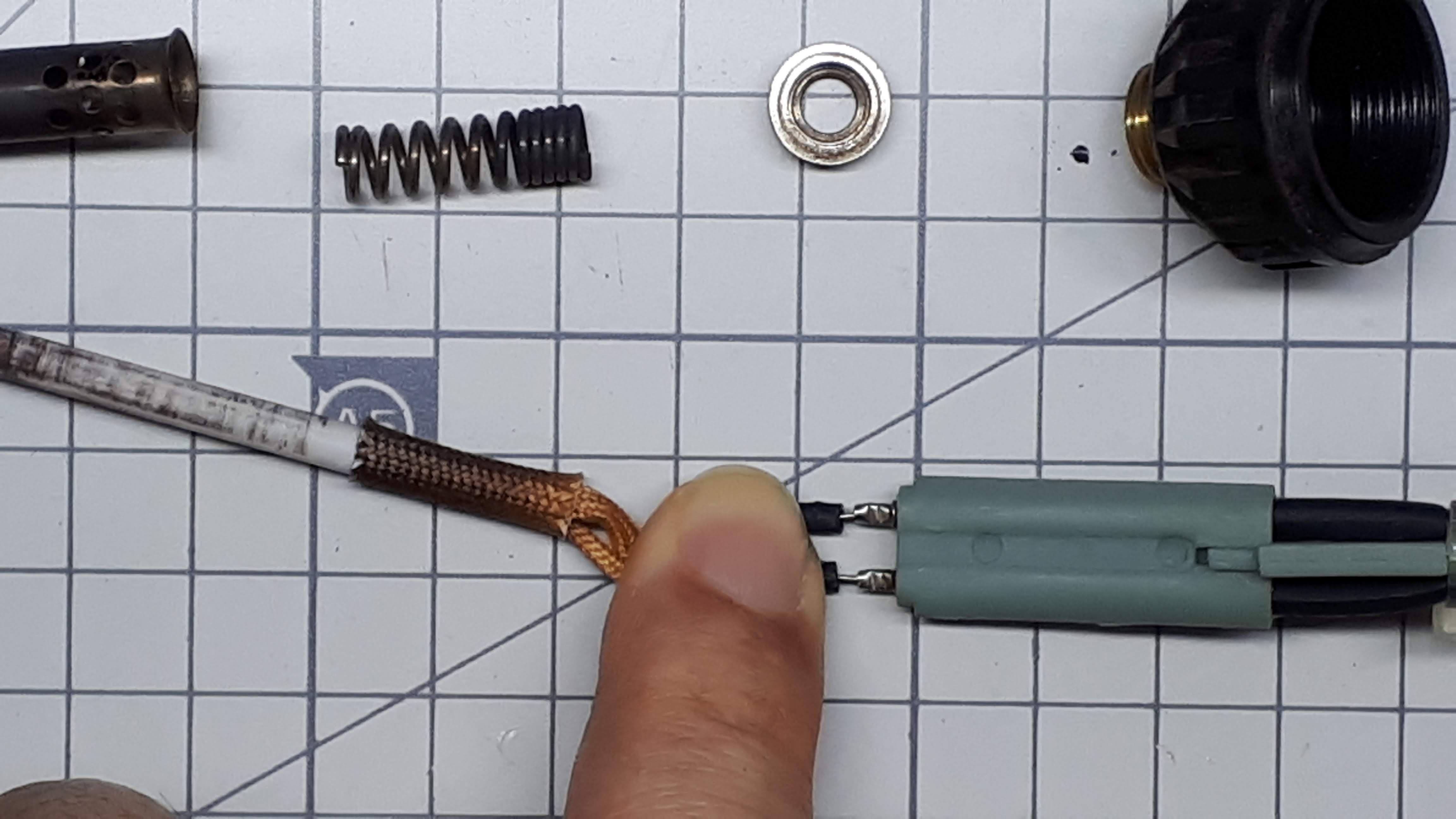

히터를 교체하려면 히터가 고정된

아래 사진 손가락 바로 오른쪽에 보이는

히터의 전선과 찝어서 연결하고 있는 철재 부품을 느슨하게 열어야 합니다

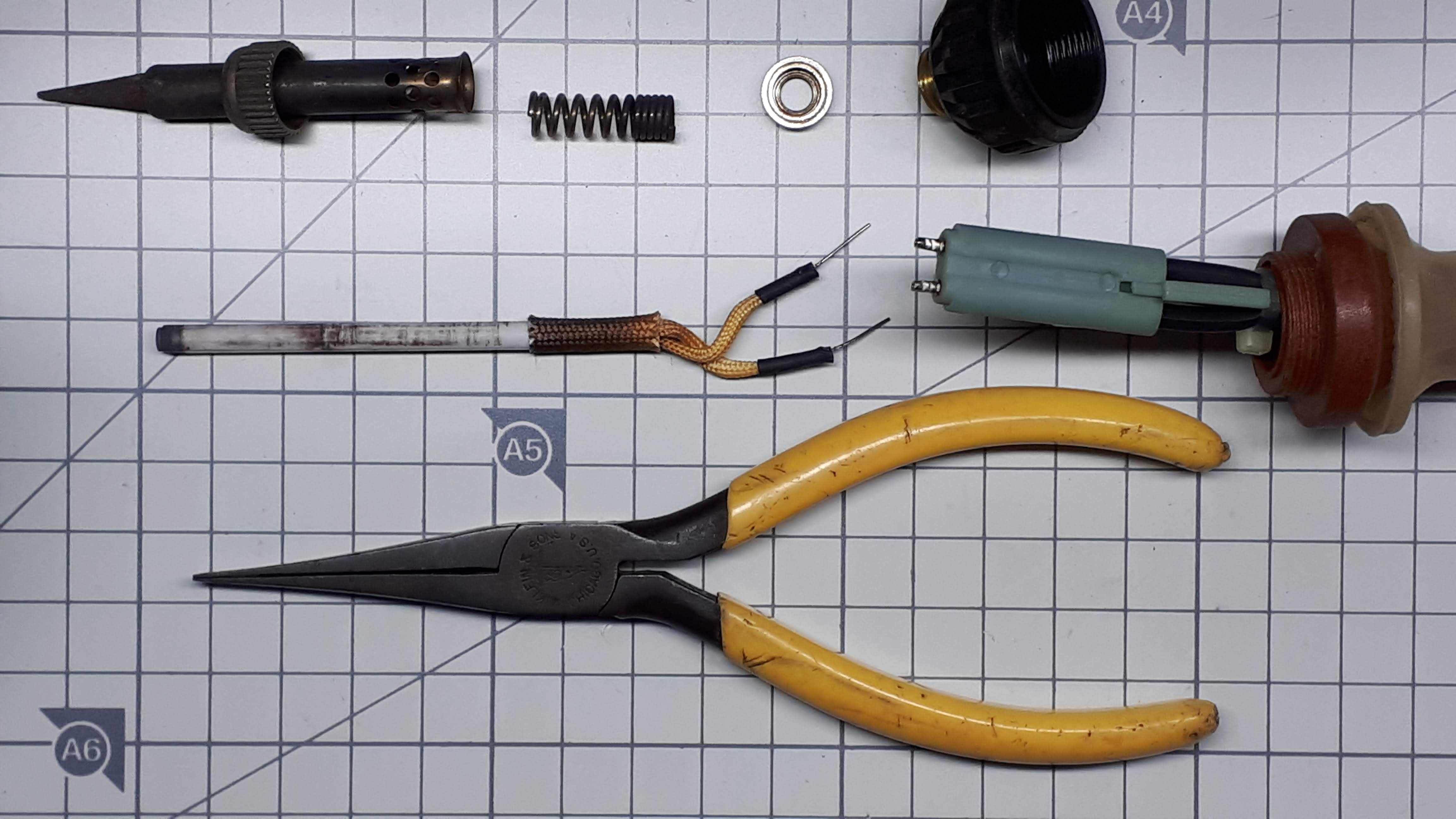

아래 사진의 노란손잡이 집게로

세로 방향으로 집어서 전선을 잡고 있는 부분이 열리게 하여

기존 100V 히터를 분리하였습니다

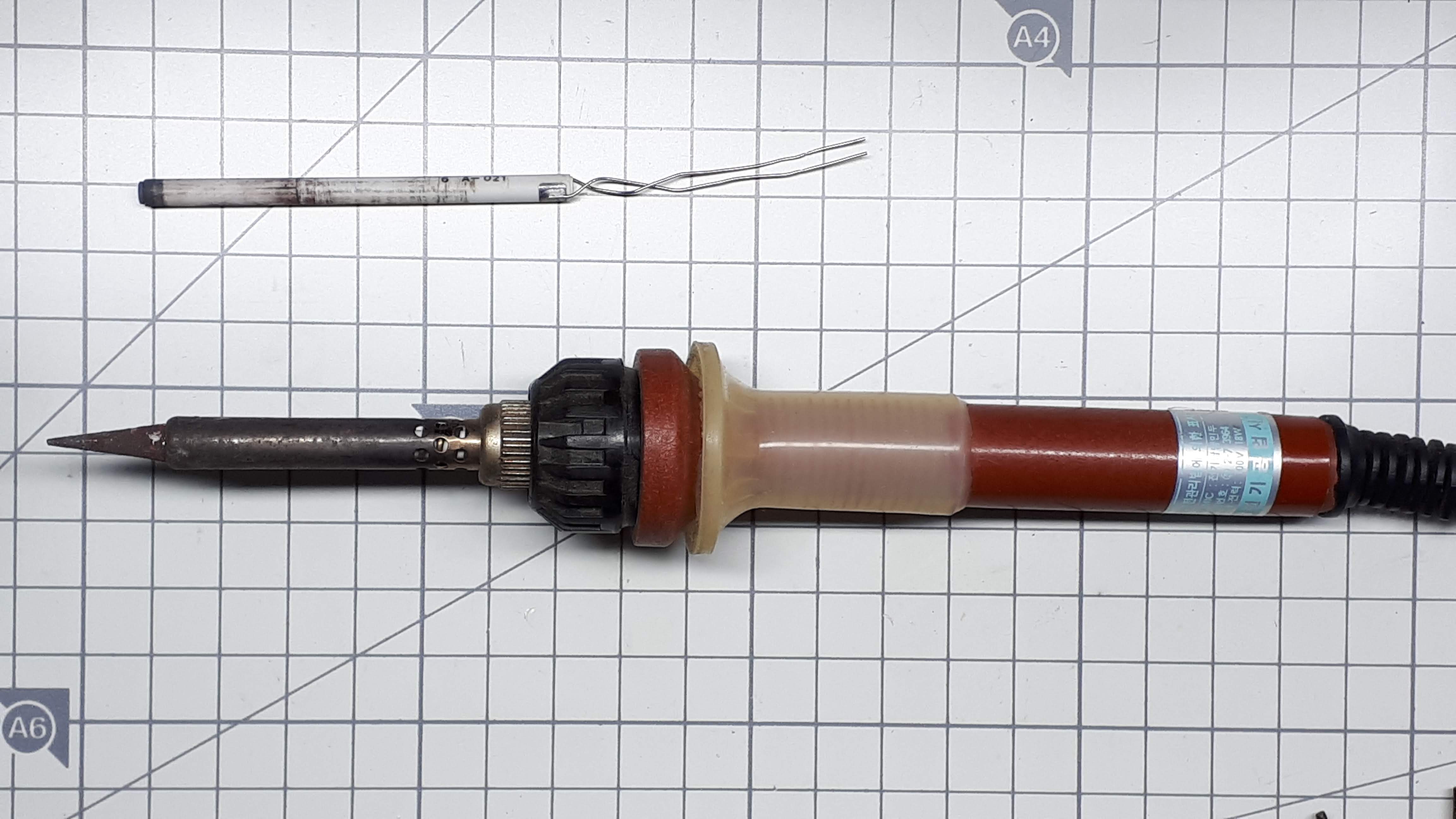

아래 사진과 같이 220V 20W 히터에

주변 부품에 열이 덜 가해지도록 하는 피복들을 옮겨줍니다

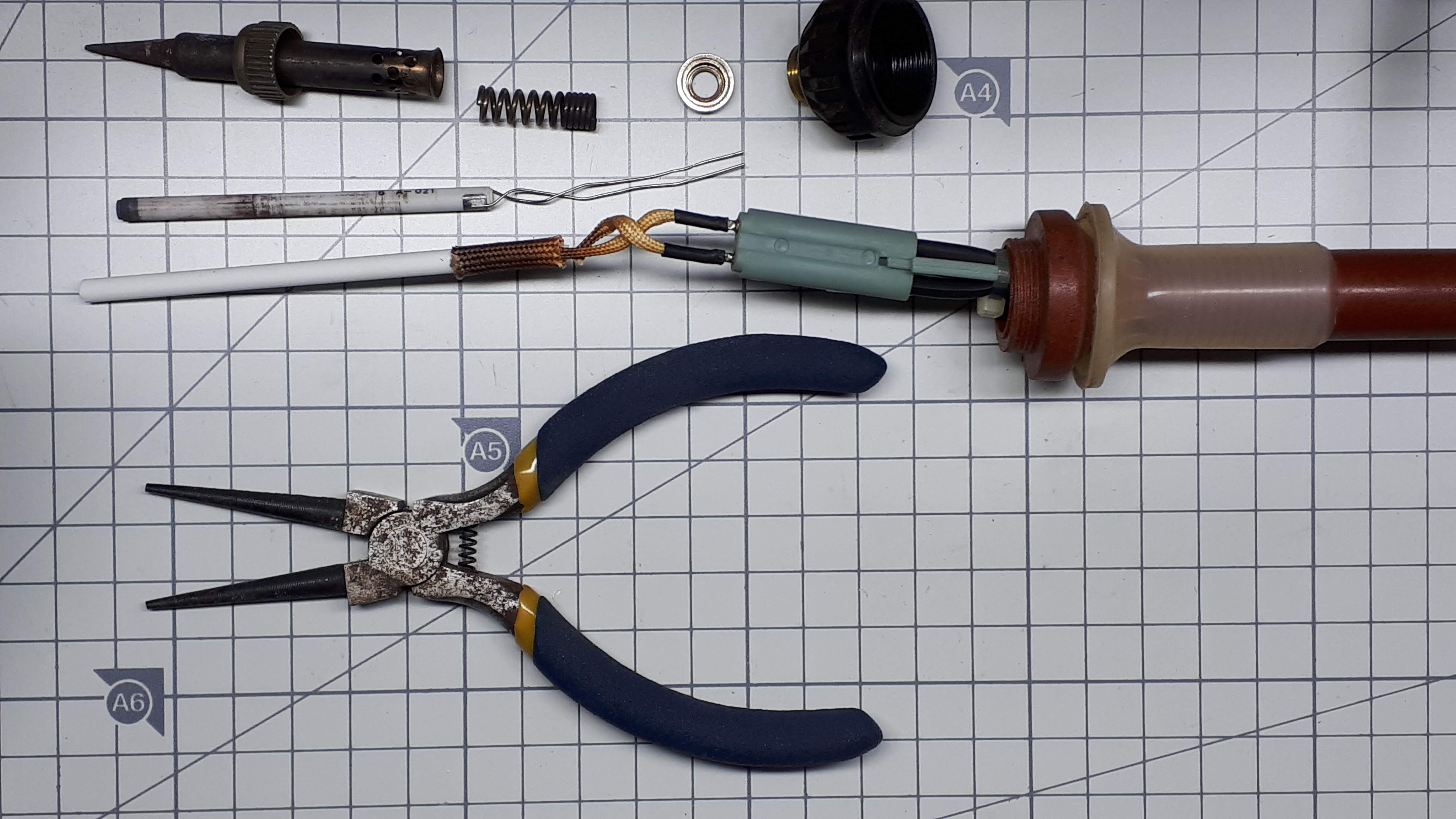

아래사진의 집게로 전원선 연결부품에 히터선을 넣은 후 찝어서

히터선을 전원선에 연결하였습니다



간단히 조립하니 아래 사진과 같이

인두손잡이는 220V 로 개조가 완료되었습니다

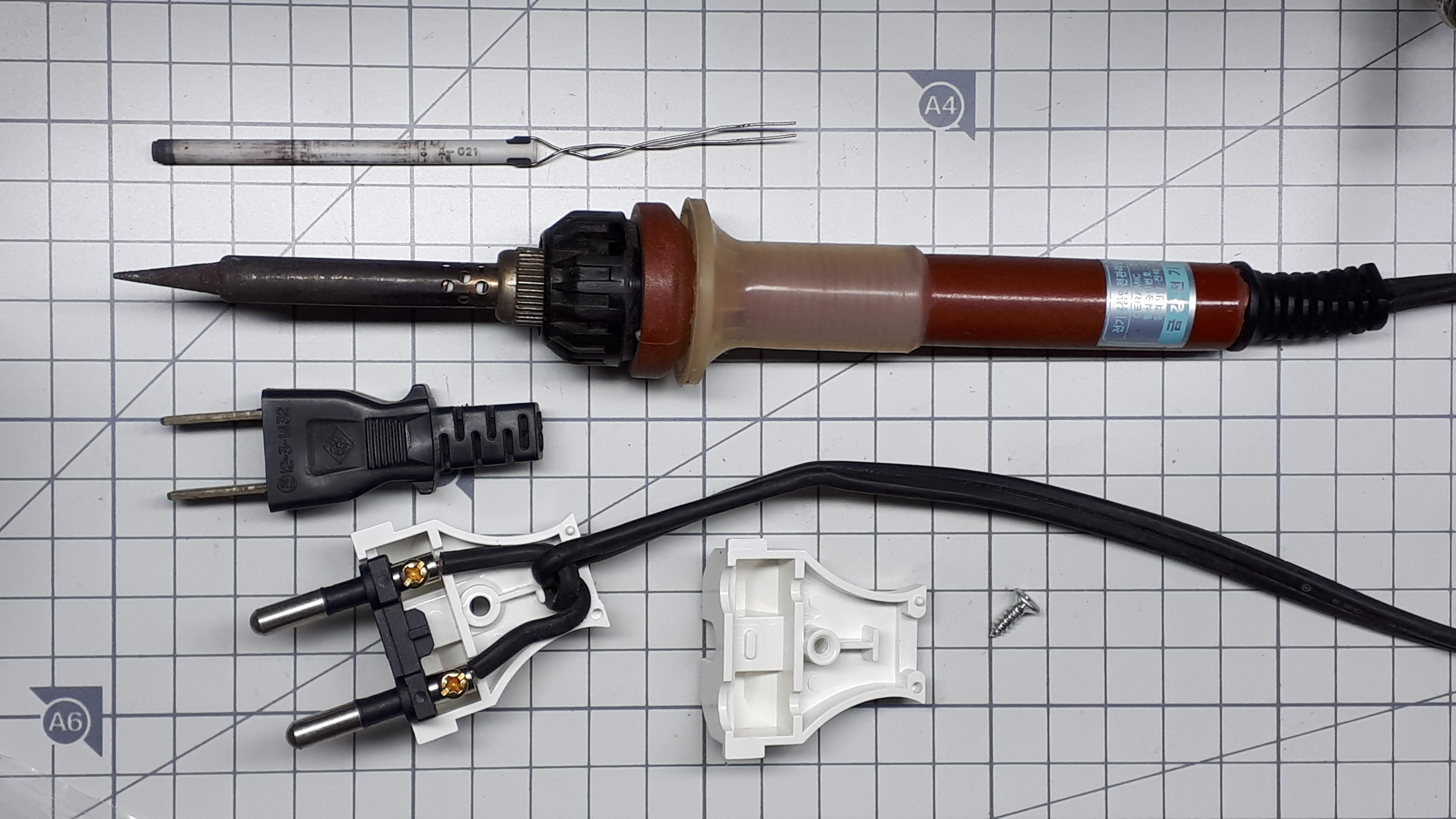

이제 아래 사진과 같이 전원플러그를 220V로 변경합니다

전원 플러그에 전선을 조립할 때는

전선이 당겨져도 플러그에 나사로 전선을 연결한 부위에 힘이 가해지지 않도록

매듭을 만들어 놓는 것이 매우 중요합니다



전원선은 125V 7A 규격이고

100V 18W 인두였으므로 전류는 18W/100V = 0.18A 입니다

220V 20W 히터에서의 전류는 20W/220V = 0.09A 입니다

사용 전류가 오히려 줄어들었으므로 전류용량에 대한 위험성은 없는 것 같습니다

다만 전원선이 오래되어서 피복의 내구성은 낮은 상태로 보이니 주의하며 사용해야겠습니다



개조 후 동작은 아래의 동영상에서 확인하세요

약 5분이 경과하니 납이 녹기 시작합니다

인두팁이 오래되고 지저분한 상태임을 감안하면 잘 동작하는 것으로 보입니다



인두팁의 안쪽을 청소해서 히터의 열이 잘 전달되도록하면

대기시간이 조금 줄어들 듯 합니다



오늘은 100V 18W 인두를 개조하여

220V 20W 인두로 만든 내용을 공유해 드렸습니다
