충전 배터리팩 제작을 위한 니켈 스팟용접기 자작(DIY)

아래글에서 충전 배터리팩 자작을 위한 준비물을 살펴보았습니다

https://robocomman.tistory.com/408

충전배터리 DIY 준비하기



오늘은 충전 배터리팩 제작시 필수로 필요한

위의 '충전배터리 DIY 준비하기'에서 언급한

니켈 스팟용접기 KIT 를 구입하여 제작한 내용을 공유해 드립니다



저는 KIT를 먼저 알게되고 구입했기에 제작을 했으나

비용을 아끼고 간단히 사용 하실분은

위 글에 소개한 알리익스프레스의 15$ 정도 제품을 구입하시는 것도 좋을 것 같습니다



미니스폿 DIY KIT PCB 제작을 위해서는

추가 준비물이 있습니다

FET 나 용접용등을 납땜할 수 있도록 발열이 높은 인두기가 필요합니다

일반적인 20~30W 인두기 2개로도 가능하다는데 제가 해보니 그 정도로는 어림도 없지 싶네요

저는 얼마전에 다용도로 쓰기 위해 구입한 DREMEL 가스인두기를 사용했습니다

http://item.gmarket.co.kr/DetailView/Item.asp?goodscode=721255486&GoodsSale=Y&jaehuid=200002673

기타 인두기 ￦45,280

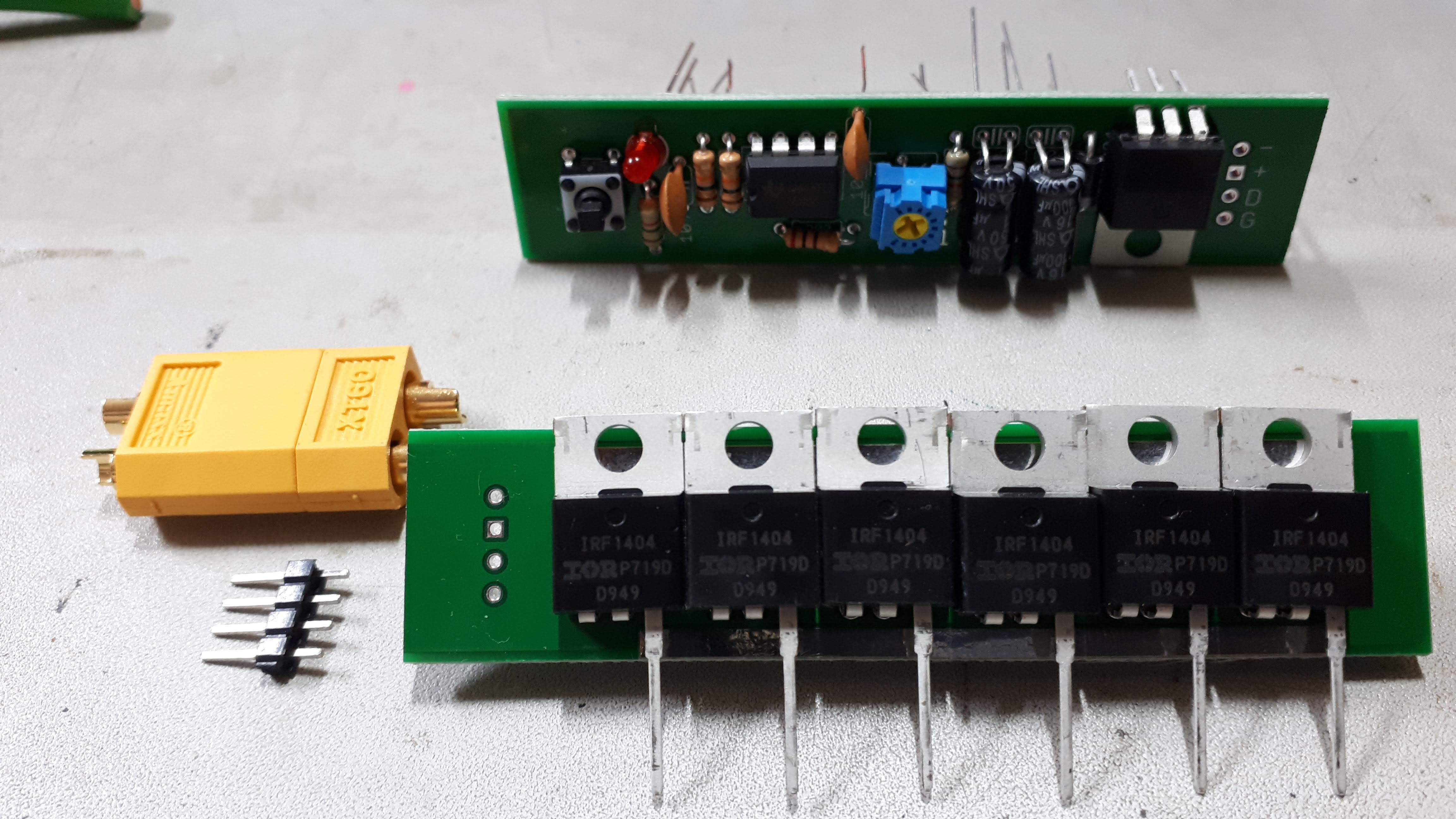

미니스폿 DIY KIT PCB 에 우선 부품들을 배치한 사진입니다



부품 다리들을 정리하고 납땜하였습니다

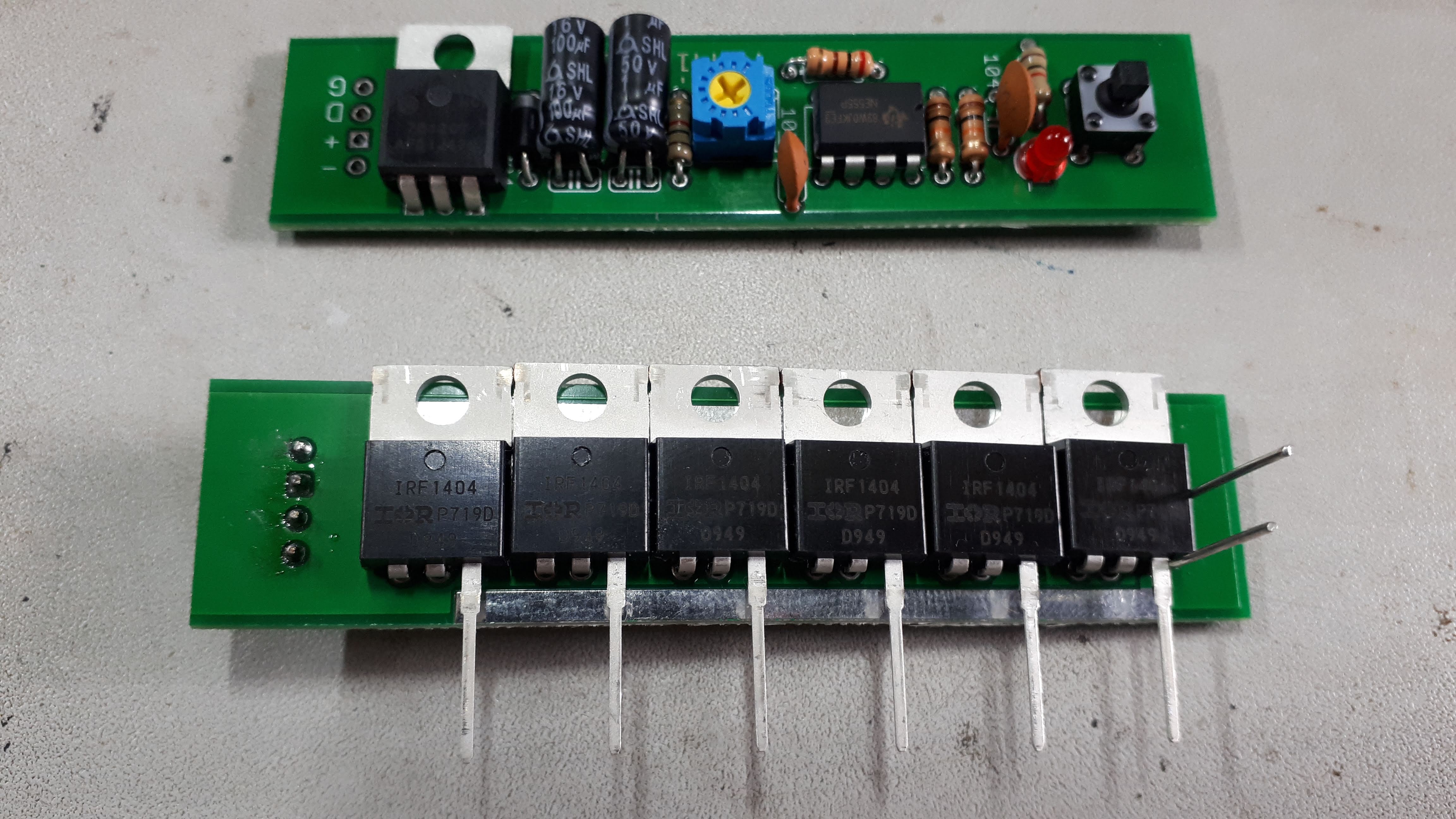

전면사진

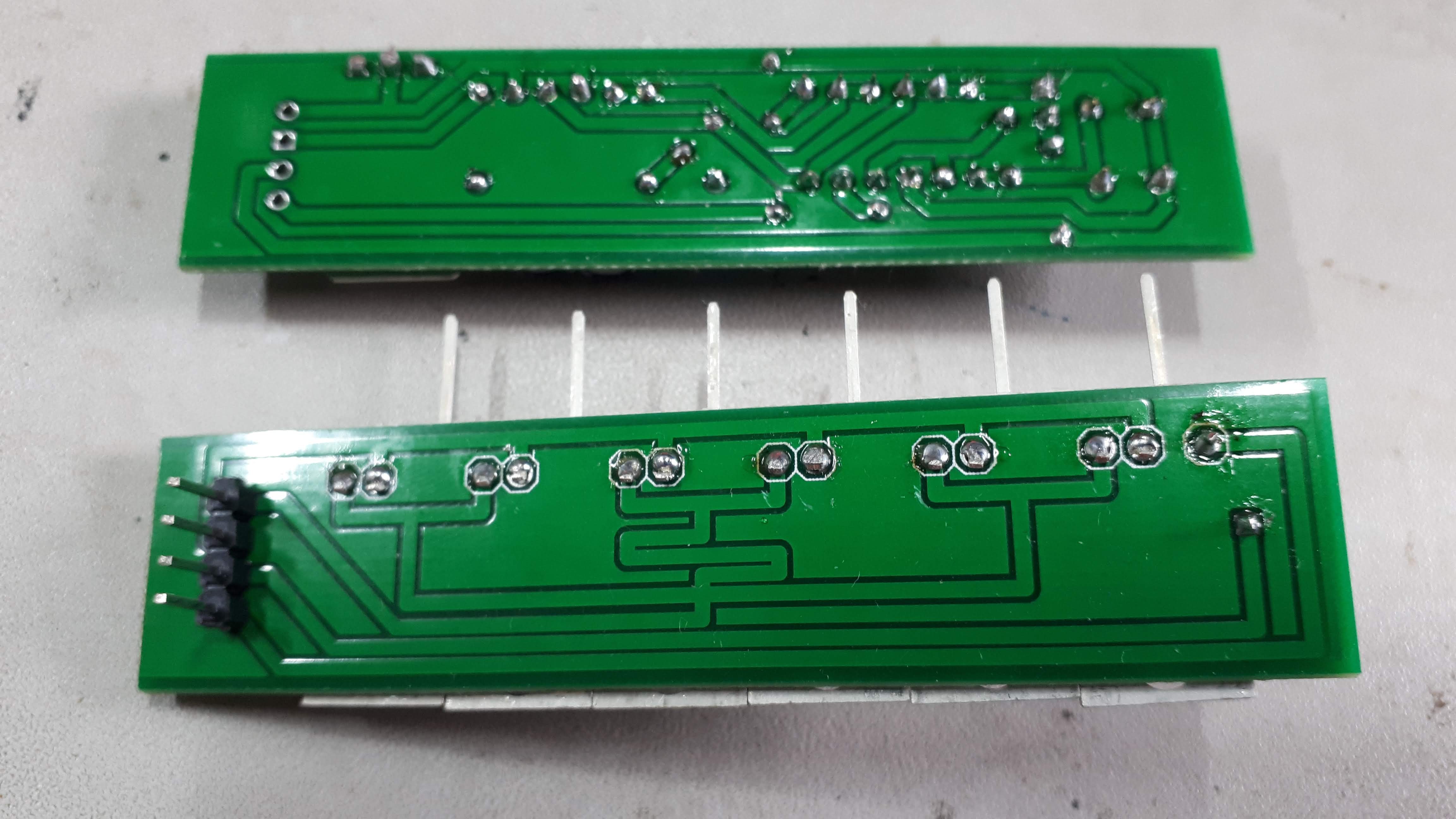

뒷면사진

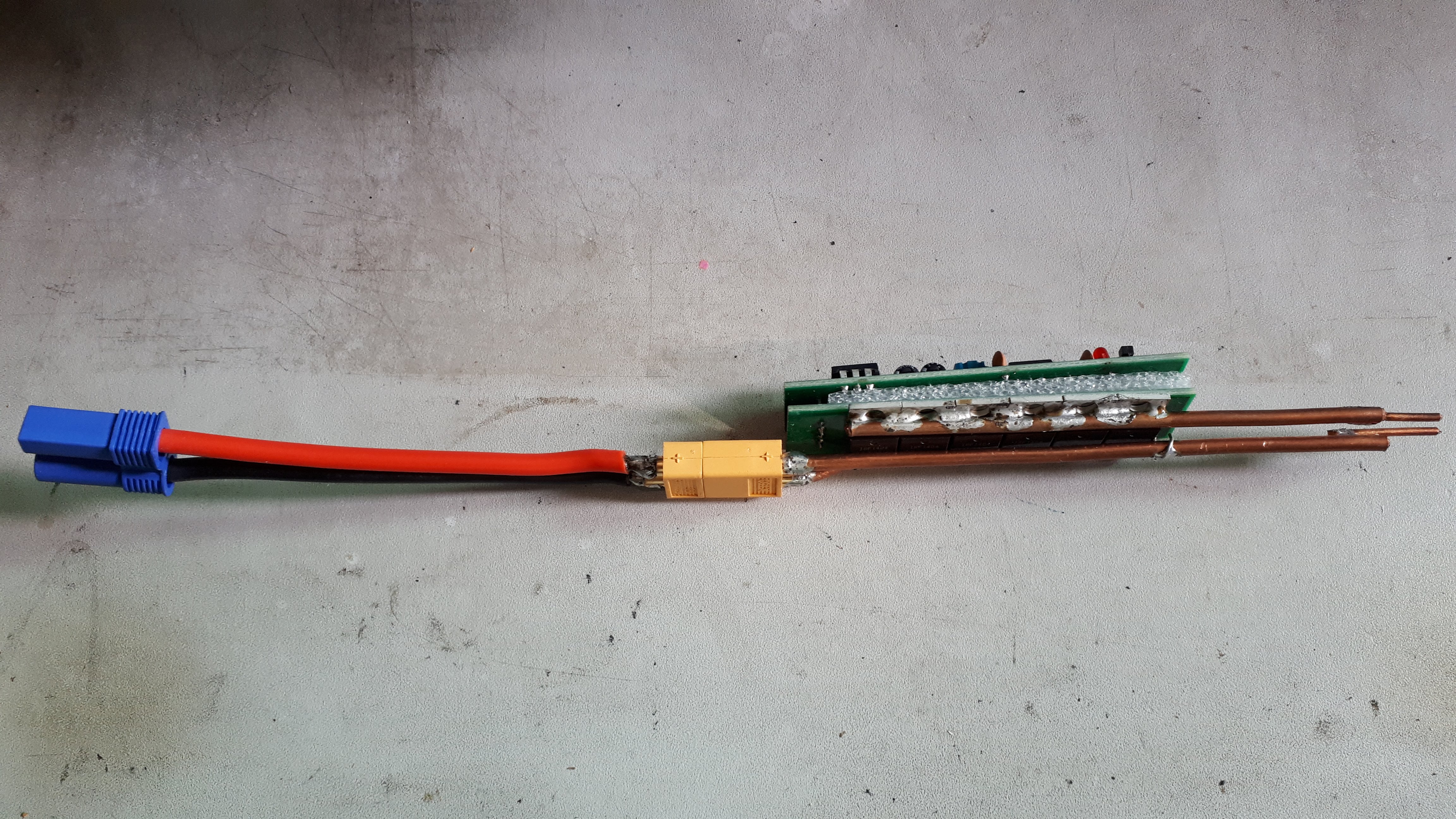

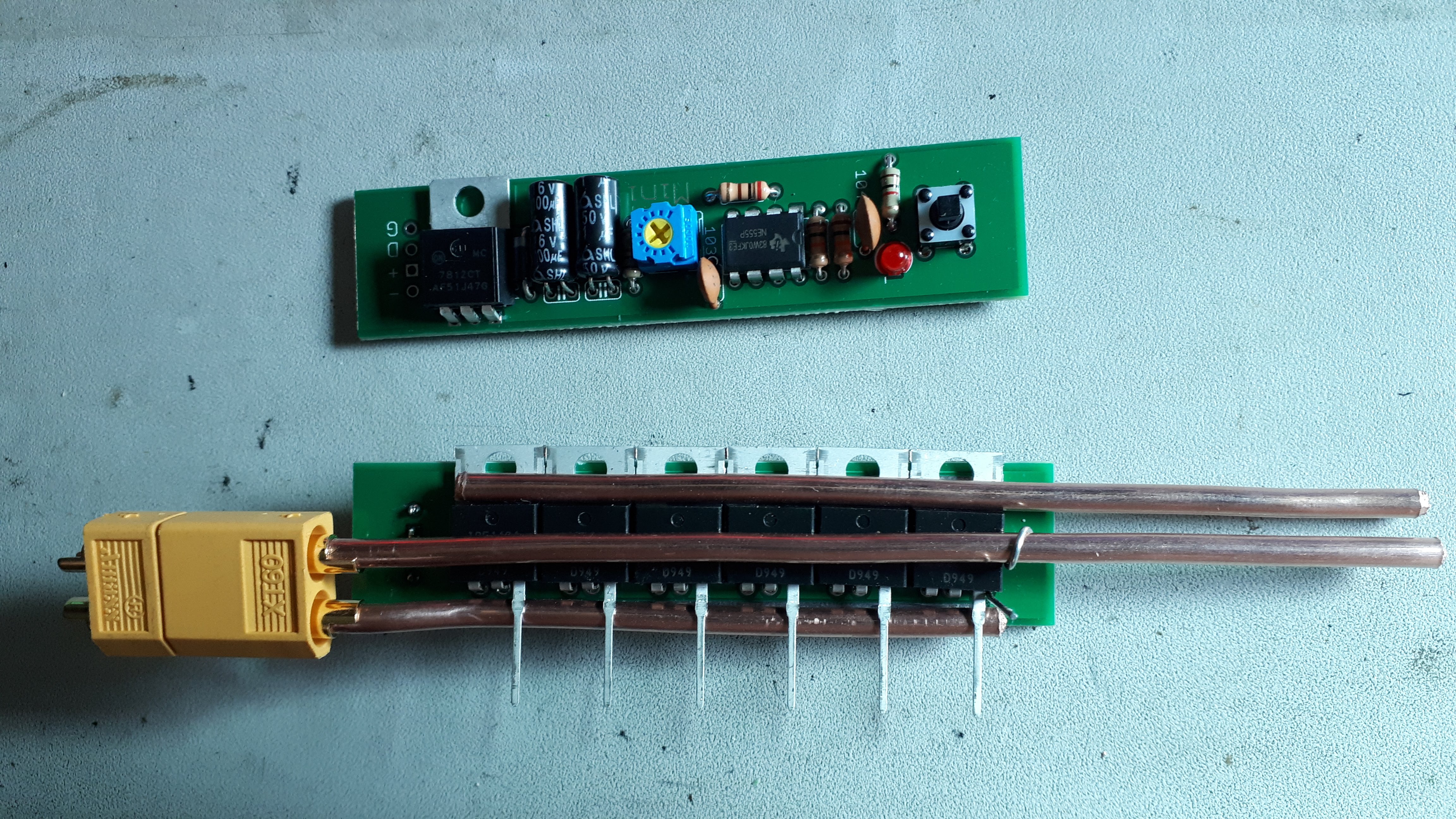

이제 대전류가 흐르기 위한 굵은 구리선을 배치합니다

원 제작자께서는 섬세하게 구부렸던데

제가 해보니 굵은 구리선이라 구부리는데 힘이 많이 드네요

그래서 최대한 직선으로 펴서 배치하였습니다



용접봉으로 사용될 얇은 구리선까지 납땜하였습니다

거의 완성단계네요

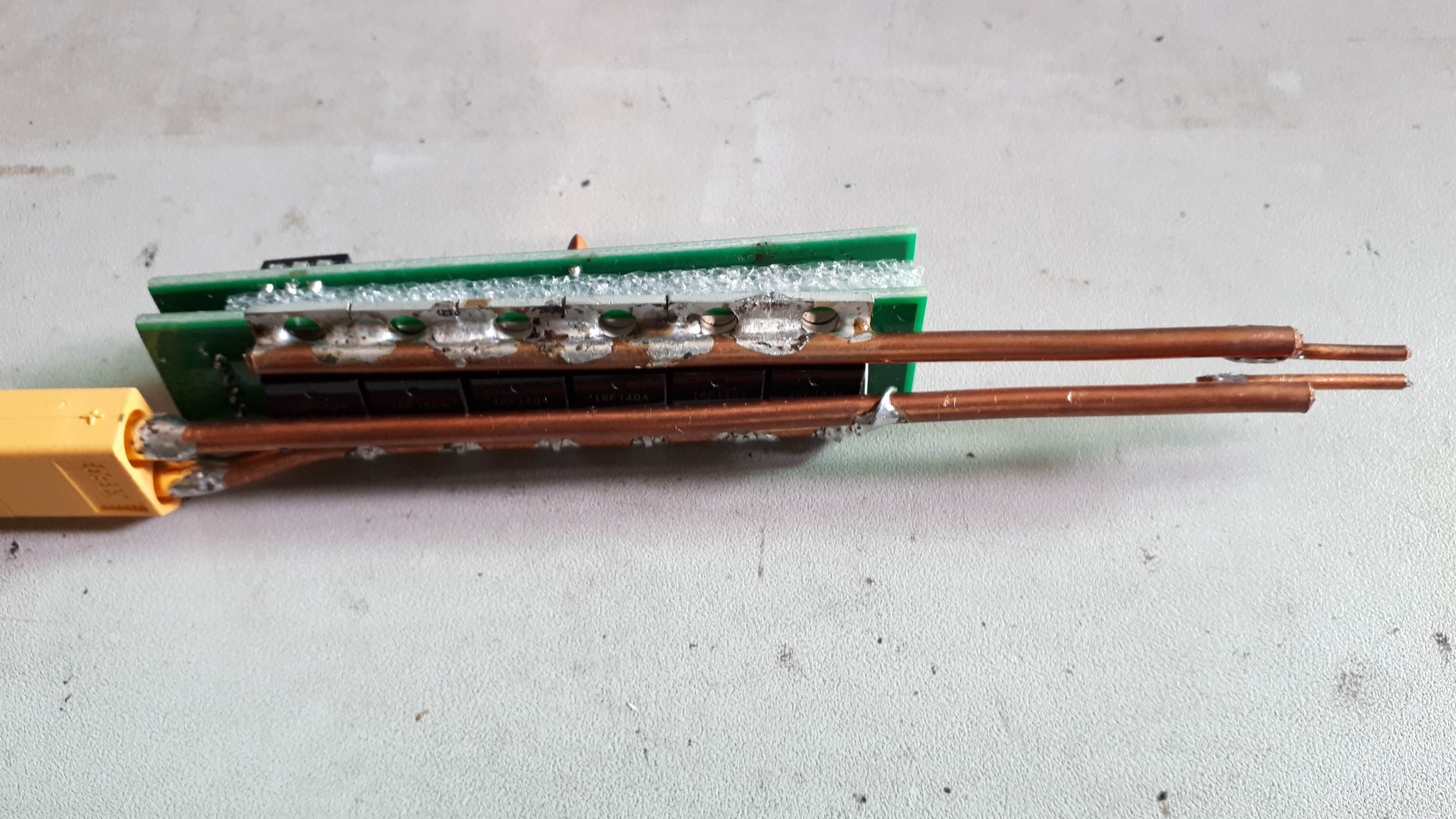

아래의 FET 납땜상태가 보이는 사진을 원 제작자께 카페 댓글로 문의했더니

왼쪽에서 첫번째 납땜 부분을 제외하고는 냉땜이라고 하시네요

대전류(순간적으로 몇백A 수준)가 흘러야 해서 납땜 상태가 중요하다고 합니다

드레멜 가스인두기로 열심히 가열했는데 부족했던 모양입니다

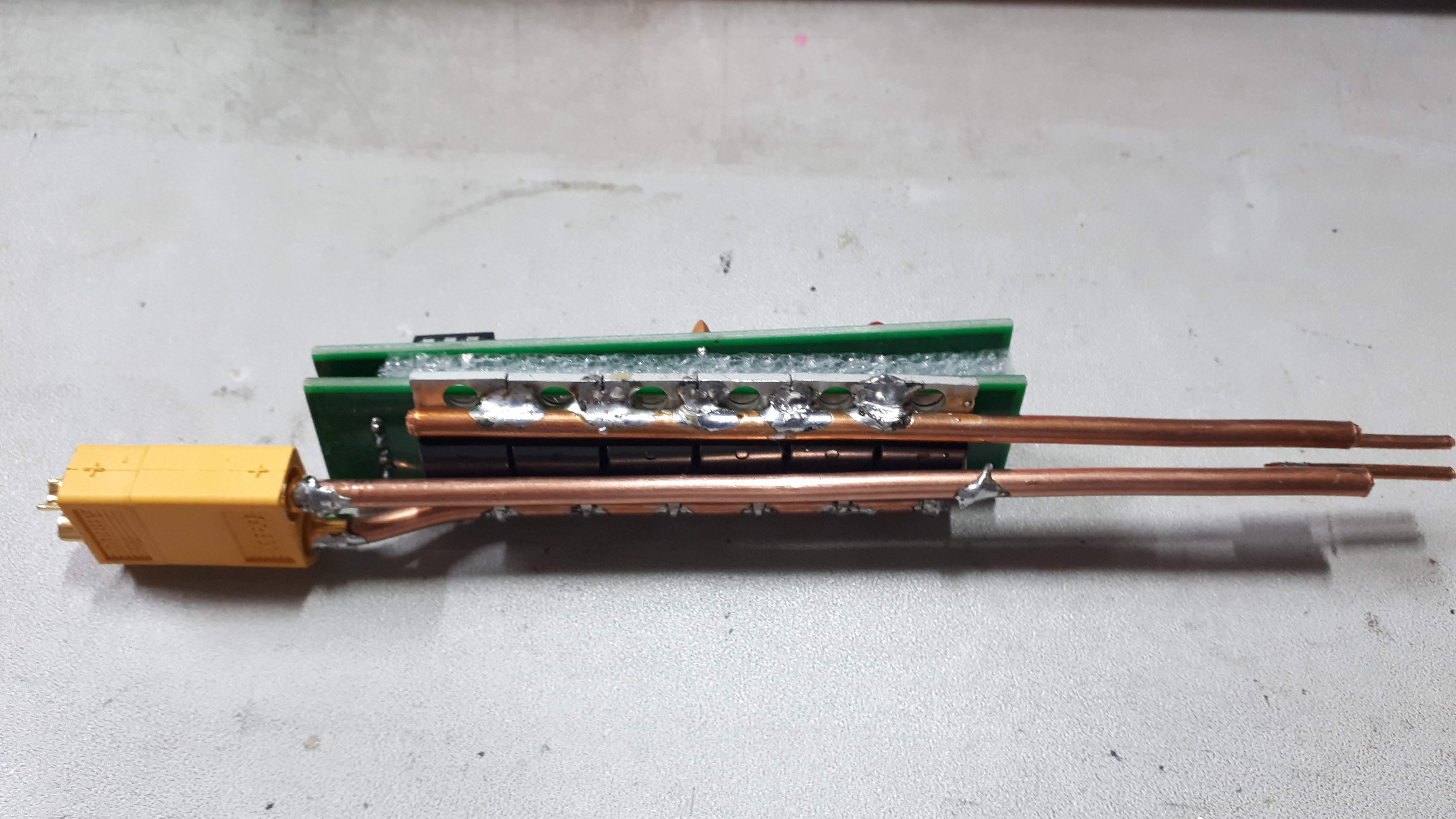

다시 가스인두기로 충분히 가열해서 납땜해 준 모습입니다

위 사진과는 남땜상태가 좀 차이가 있습니다

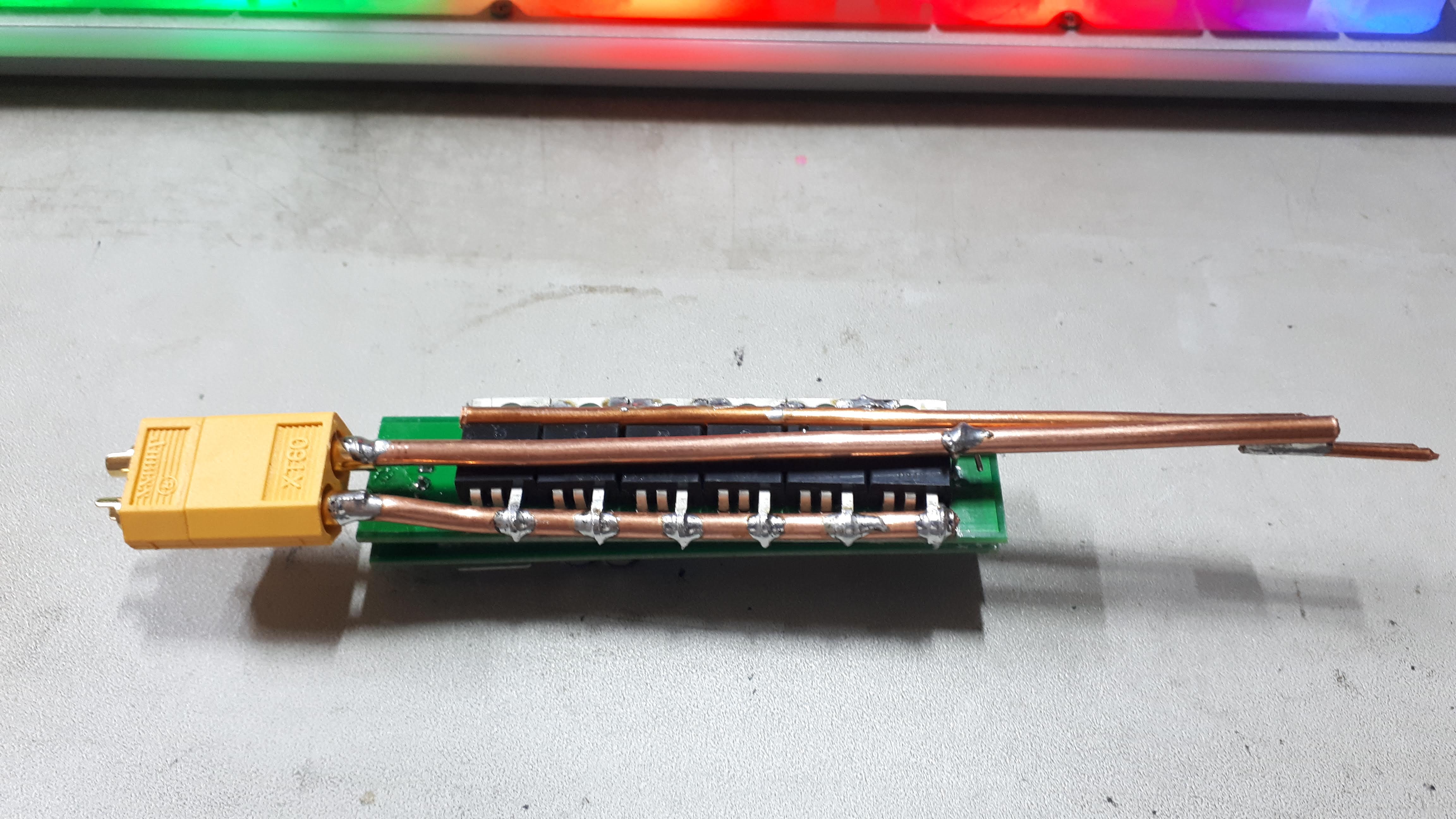

FET 다리측 사진



제어 PCB측 사진



순간 전류공급을 위한 배터리는

이미 보유하고 있는 아래의 자동차 방전시 시동용 배터리를 쓰기로 했습니다

https://ko.aliexpress.com/item/32746908159.html?spm=a2g0s.9042311.0.0.27424c4ddjyVAx

US $62.0 |LUNDA 12 V 차 Jump Starter 4USB Power Bank 600A Peak Auto Battery 휴대용 비상 충전기 대 한 가솔린 및 ��

이 자동차 시동용 배터리에는 EC5 케이블이 사용되므로 알리에서 구입하였습니다

s.click.aliexpress.com/e/_9R0rRD

0.97US $ 41% OFF|XT90 XT60 XT30 EC5 EC3 EC2 T plug Connector Male / Female Connector plug Silicone Wire 12/14/16AWG RC Battery C

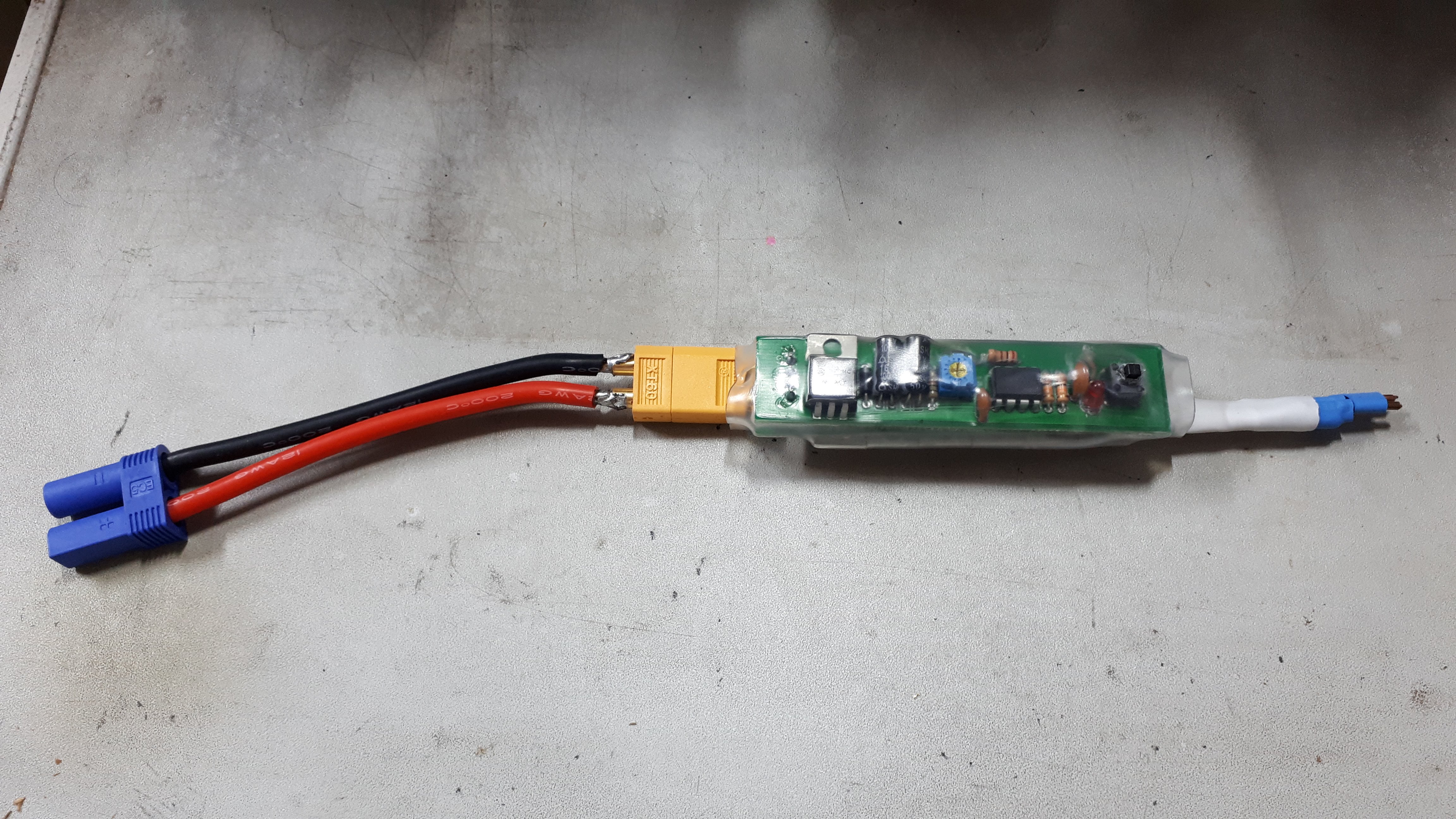

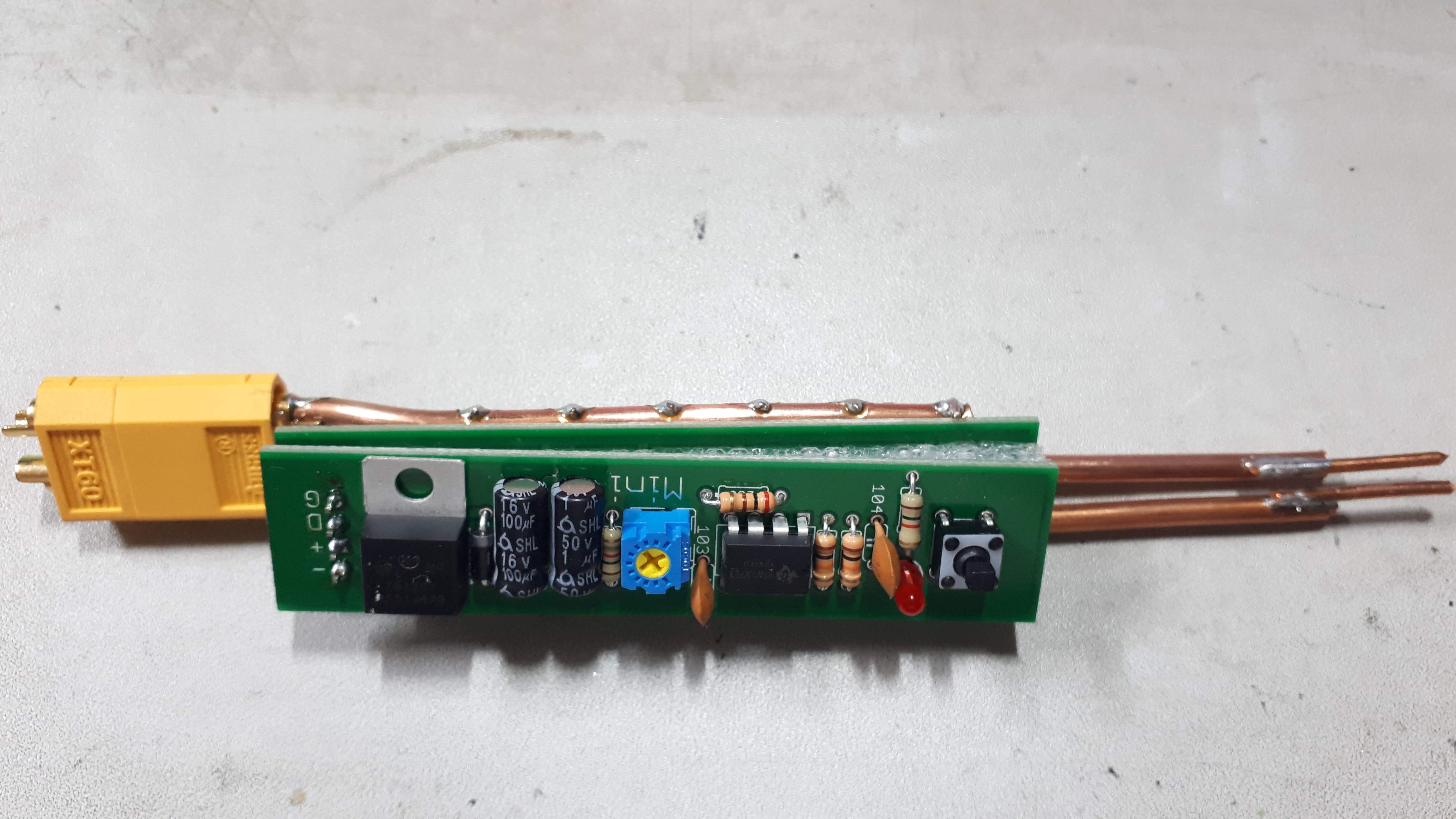

납땜을 마친 모습입니다

수축튜브 작업을 해줍니다

굵은 구리선을 최대한 모두 사용했더니 길어서

집에 보유하고 있던 흰색 수축튜브를 추가로 사용하여 완성하였습니다

EC5 커넥터쪽에 납땜한 곳이 드러나 있는데.. 추가로 수축튜브를 이용해서 감싸는 것이 좋겠네요

시험 테스트를 해봤습니다

그냥 책상에 놓고 해 봤는데 책상에 붙어서 조금 놀랬네요

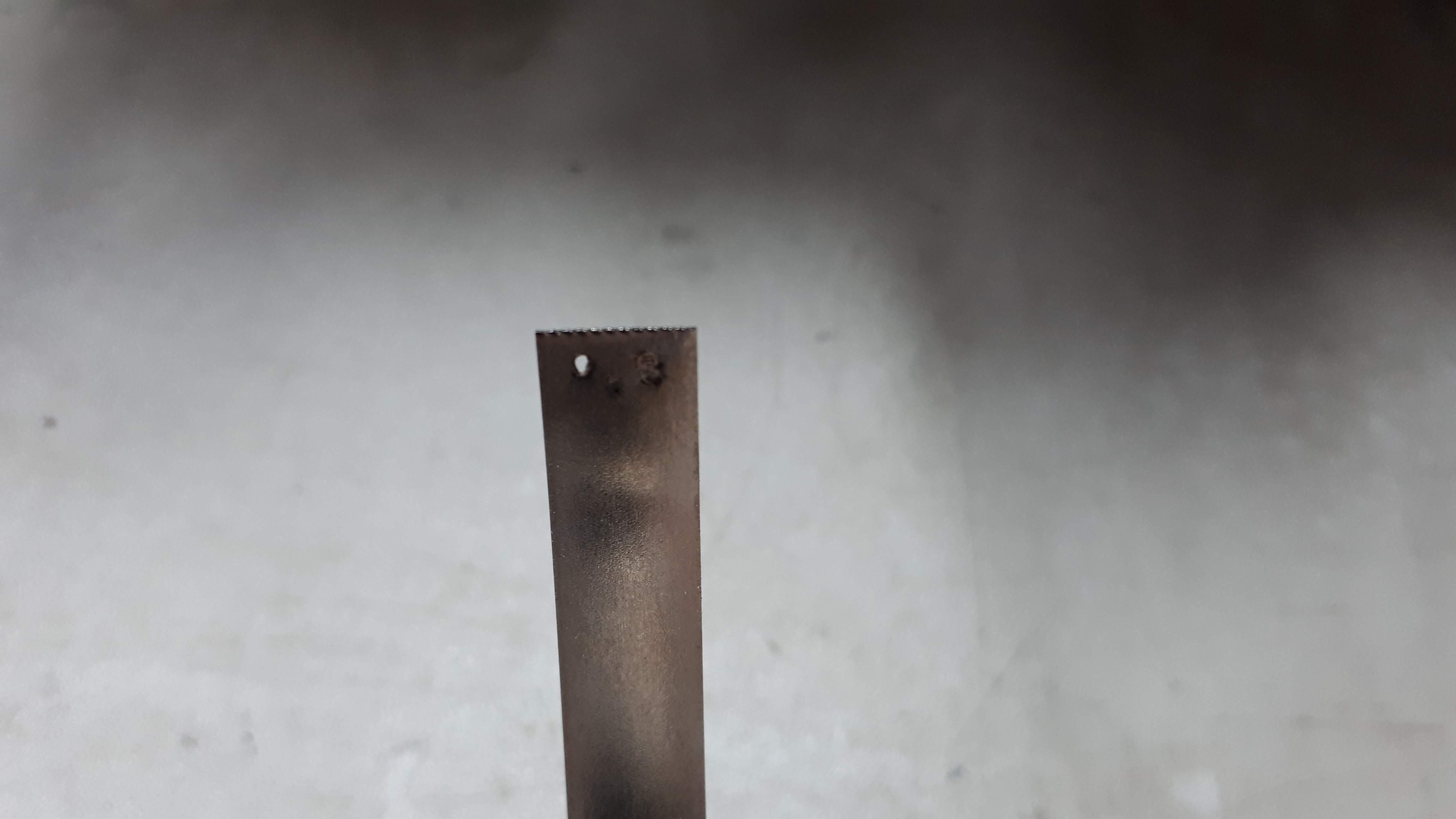

떼어 냈더니 아래와 같이 구멍이 났네요

니켈이 녹았다는 증거이니 잘 된것 같습니다



다음에는 아래 2제품 충전배터리 제작해 봐야겠네요

1. 10년넘은 블랙엔데커 충전드릴 :

전동공구 Black&decker CD1202K-KR 배터리 제작기(DIY)

2. 10년넘은 LG 소형 청소기

LG 미니청소기 충전지 제작/수리기 (tistory.com)

LG 미니청소기 충전지 제작/수리기
