충전배터리 DIY 준비하기

휴대폰이 보급되면서

좀 더 긴 시간을 사용할 수 있는 충전배터리에 대한 욕구와 시장이 커지고

충전배터리 기술이 지속적으로 좋아지고

충전배터리를 이용하는 제품도 계속 많아지고

전기자동차의 출시도 가속화되고 있습니다



충전배터리를 사용하는 제품들을 쓰면서

제일 아쉬운 부분은

다른 부분은 다 멀쩡한데도

충전배터리 수명이 다 되어서 버리게 되는 점입니다



대기업 제품은 서비스센터는 많지만

부품보유 기한동안만 부품을 보유하므로

몇 년 지나면 충전배터리 부품이 서비스센터에도 없어서

충전배터리를 제외하면 멀쩡한 제품을 버리게 됩니다



중소기업 제품은 서비스센터가 많지 않아서

수리 자체를 받으러 가기조차 어렵습니다



이러한 부분을 해소하는 방법은

충전배터리를 DIY 하는 것입니다

다만 충전배터리는 잘못 다룰경우 폭발 위험이 있어

다른 DIY에 비해 위험합니다

차근차근 공부하여 어느정도 지식이 충분할 때 도전하시기 바랍니다



일반적으로 충전배터리는

충전배터리셀 부분과 배터리 제어회로로 이루어 집니다



충전배터리셀은 배터리 전문회사에서 표준으로 정해진 규격을 생산합니다

물론 주문형 크기도 있으나 그렇게 주문하는 것은

대량생산이 필요하여 많은 물량을 주문할 수 있는 기업에서만 가능합니다



배터리셀의 종류는 아래의 페이지를 참고하세요

https://earlybirdhenry.tistory.com/50

충전지의 종류

제가 충전배터리 DIY를 고려하는 제품은 아래의 2가지 입니다

1. 10년넘은 블랙엔데커 충전드릴

2. 10년넘은 LG 소형 청소기



구조가 간단한 제품들이라

충전배터리만 교체하면 계속 잘 사용할 수 있는 제품들입니다



충전배터리 DIY 를 위해서는 아래의 준비물이 필요합니다

1. 수명이 다된 충전배터리를 분해하여 배터리 제어회로 입수

2. 신품 충전배터리셀

3. 배터리셀 연결을 위한 니켈, 니켈과 배터리셀 연결을 위한 스팟용접기

4. 새 배터리셀 포장용 수축튜브



1번 배터리 제어회로는 수명이 다된 기존 배터리를 차근차근 잘 분해하면 입수가 가능합니다

2번, 4번은 알리익스프레스에서 잘 찾아서 구입하면 됩니다



제가 구입한 부품들은 아래와 같습니다

구입링크 : https://ko.aliexpress.com/item/32797187104.html?spm=a2g0s.9042311.0.0.27424c4dcWu3Fc

US $14.31 46% OFF|10x ni cd 4/5 subc sub c 1.2 v 2200 mah 충전지 (탭 포함) 파란색 색상 무료 배송|rechargeable bat



구입링크 : https://ko.aliexpress.com/item/32831569190.html?spm=a2g0s.9042311.0.0.27424c4dcWu3Fc

US $15.78 |10 개/몫 jnkxixi sub c sc 1.2 v 2200 mah ni cd ni cd 충전식 배터리 배터리 red color 무료 배송|sc 1.2v|



구입링크 : s.click.aliexpress.com/e/_AtVYQ3

1.27US $ 41% OFF|1m Transparent Heat Shrink Lipo Battery Casing PVC Heat Shrinkable Tube Model Accessories Battery Films 35/40/7



구입링크 : https://s.click.aliexpress.com/e/_9GPxQk



1.02US $ 30% OFF|2M 8mm X 0.1/0.12/0.15 Nickel Plated Steel Strip Tape For Li 18650 Battery Spot Welding Compatible For Spot Wel



이제 준비물 중에 스팟용접기만 남았네요

배터리셀 연결할 때 납땜하면 되지 않나 생각할 수도 있습니다

하지만 배터리셀에 열을 가하면 폭발위험이 있어서 일반적으로 스팟용접을 사용합니다

아래 사이트를 참고하세요

https://blog.naver.com/dev4unet/220937319943

[버섯] 나만의 리튬 이온 배터리 팩 만들기 (18650 11.1v 5000mAh) Ver 1.1 - Make your own Li-Ion Battery Pack

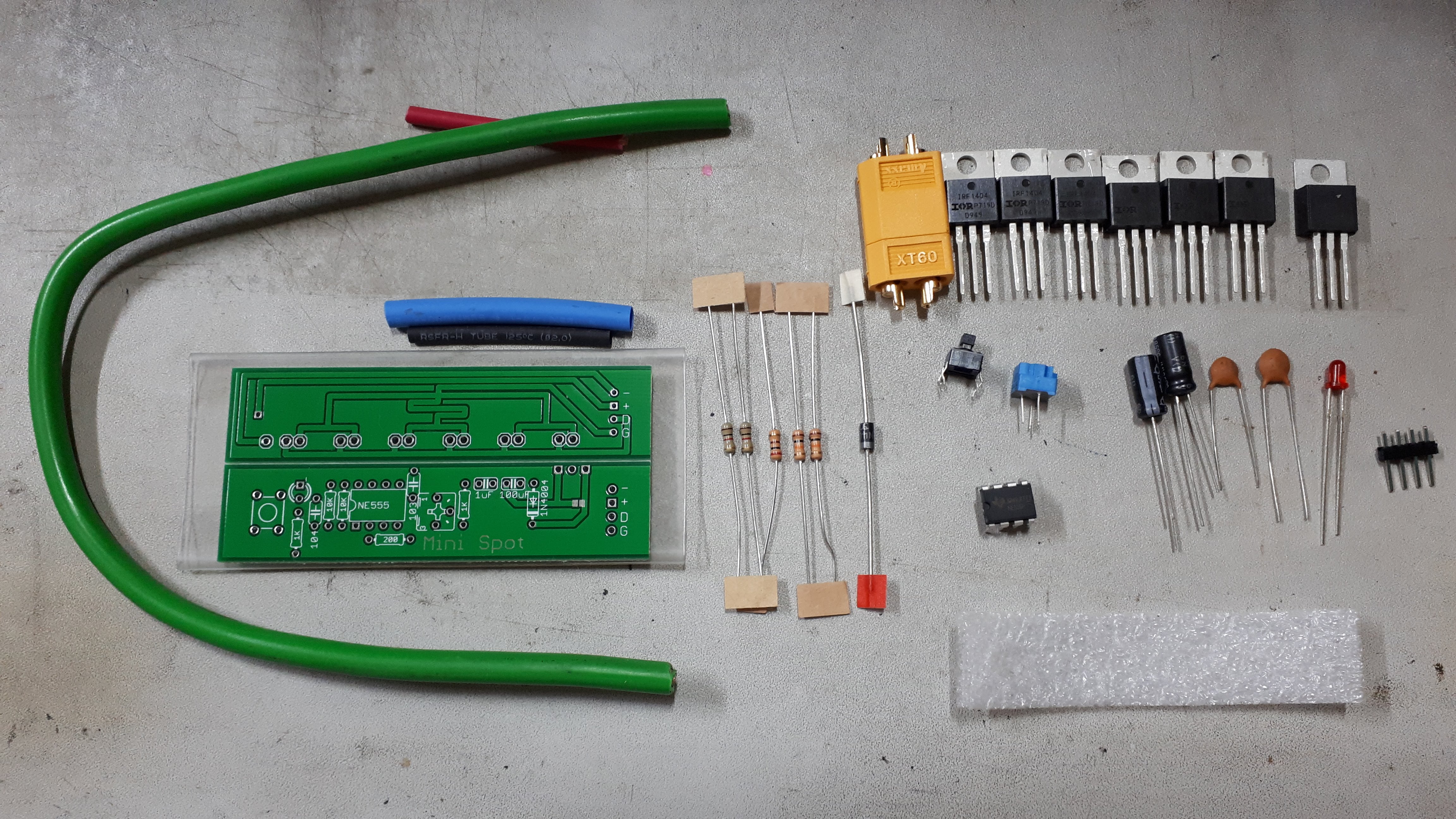

저는 아래의 사이트에서 DIY용인 미니스폿 부품과 PCB 세트를 구입하였습니다

https://cafe.naver.com/diypower?iframe_url_utf8=%2FArticleRead.nhn%3Fclubid%3D24970027%26articleid%3D26923

다이파워 [파워뱅크/캠핑등/집어등/해... : 네이버 카페

단 이 형태는 추가 구성품이 필요합니다

높은 방전률을 가진 배터리와 충전기입니다

저는 다행히 아래의 자동차 시동용 배터리가 있어서

그걸 사용하기로 했습니다

구입링크 : https://ko.aliexpress.com/item/32746908159.html?spm=a2g0s.9042311.0.0.27424c4ddjyVAx

US $62.0 |LUNDA 12 V 차 Jump Starter 4USB Power Bank 600A Peak Auto Battery 휴대용 비상 충전기 대 한 가솔린 및 ��

자동차 시동용 배터리와 미니스폿 연결용 커넥터가 필요해서 아래의 커넥터 중 EC5 Female 을 주문했습니다

구입링크 : s.click.aliexpress.com/e/_ACnMOx

0.97US $ 41% OFF|XT90 XT60 XT30 EC5 EC3 EC2 T plug Connector Male / Female Connector plug Silicone Wire 12/14/16AWG RC Battery C



혹시나 해서 알리익스프레스를 검색해 봤는데

스팟용접기 제품들이 있네요

12.4$ 짜리가 저렴하면서도 평이 좋고

용접봉도 교체가 가능한 형태에다가

자동트리거까지 내장되어 있다니 좋아보이네요

제가 재료를 구입한 미니스폿에는 스폿 시간 조절을 가변저항으로 할 수 있는데

아래 제품은 시간 조절 기능이 없는 듯 싶네요

구입링크 : https://s.click.aliexpress.com/e/_A9qLHi

12.34US $ 40% OFF|Integrated Spot Welder Spot Welding Pen Hand held with Automatic Trigger For 18650 Battery|Spot Welders| - A





https://ko.aliexpress.com/item/4000995483145.html?spm=a2g0o.productlist.0.0.47db401elpBJMa&algo_pvid=9b4332ba-69ad-4446-831b-e6b63c818e1d&algo_expid=9b4332ba-69ad-4446-831b-e6b63c818e1d-43&btsid=0ab6d67915926411605722132e0b07&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_

US $37.5 50% OFF|Outshell 스폿 용접기 휴대용 DIY 미니 스폿 용접 기계 빠른 릴리스 펜 & 2 배터리 스폿 �



이렇게 충전배터리 DIY에 대한 준비물을 살펴보았습니다

다음 글에 미니스폿 DIY 조립 및 충전배터리 DIY 제작기를 올리겠습니다
