카이로봇 닌텐도 스위치 오토조이콘 매크로 2차 업그레이드

아래 글에서 카이로봇 닌텐도 스위치 오토조이콘 매크로를 처음 제작해 보았습니다

https://robocomman.tistory.com/385

카이로봇으로 닌텐도 스위치 오토조이콘 매크로 만들기



1차 업그레이드는 아래 글에 있습니다

https://robocomman.tistory.com/393

카이로봇 닌텐도 스위치 오토조이콘 매크로 업그레이드

1차 업그레이드 후에도

약간 부족한 점이 있네요

모터기어에 물리는 큰기어의 고정이 불안하다는 점입니다

이러한 구조로 인해 작동시 축이 조금씩 갈려서 쇠가루도 좀 발생하네요



그래서 한번 더 손을 보았습니다

결과물부터 보시죠



수정한 내역은

모터 고정위치 변경과 기어 축 고정방식 변경입니다

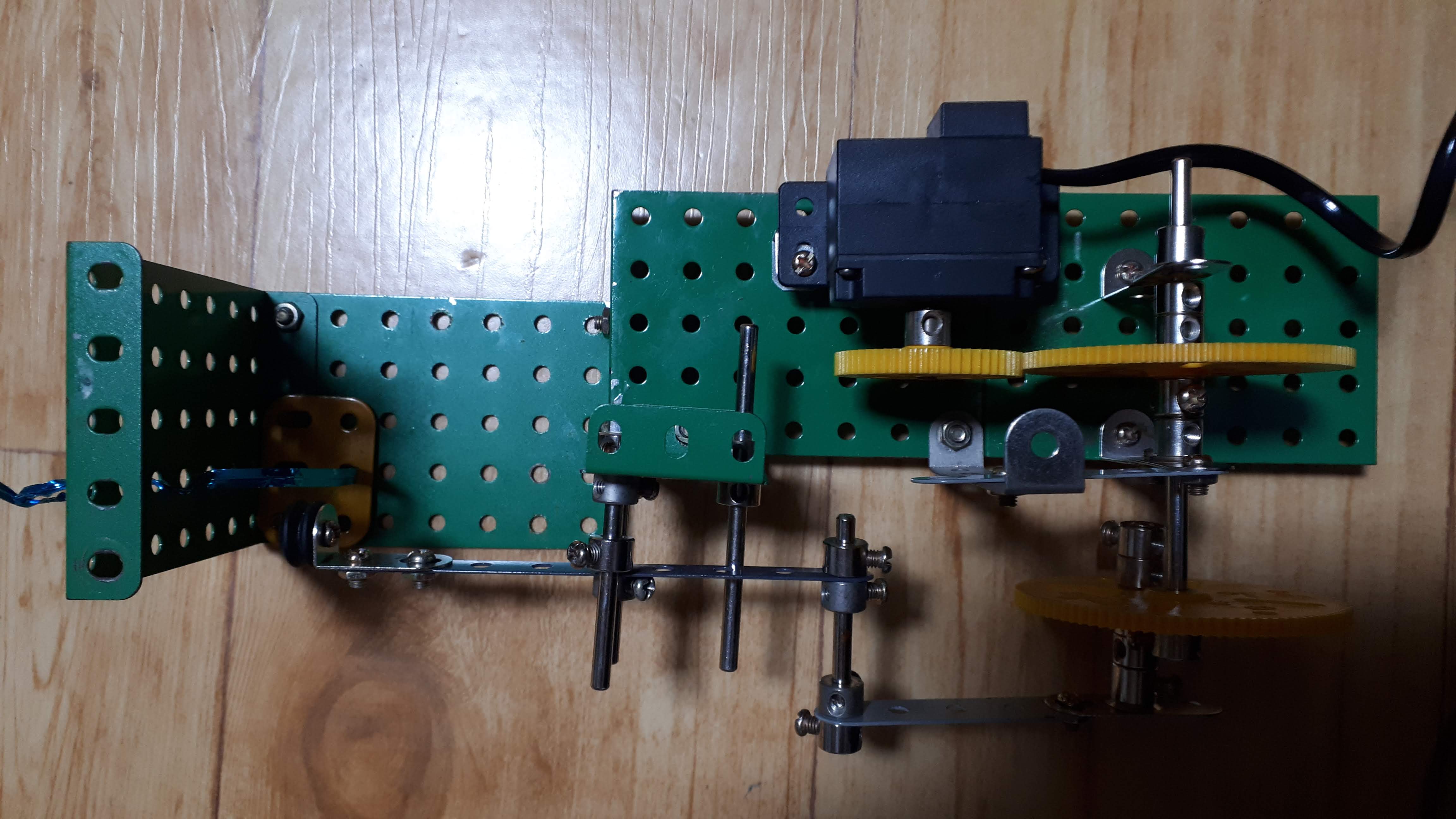

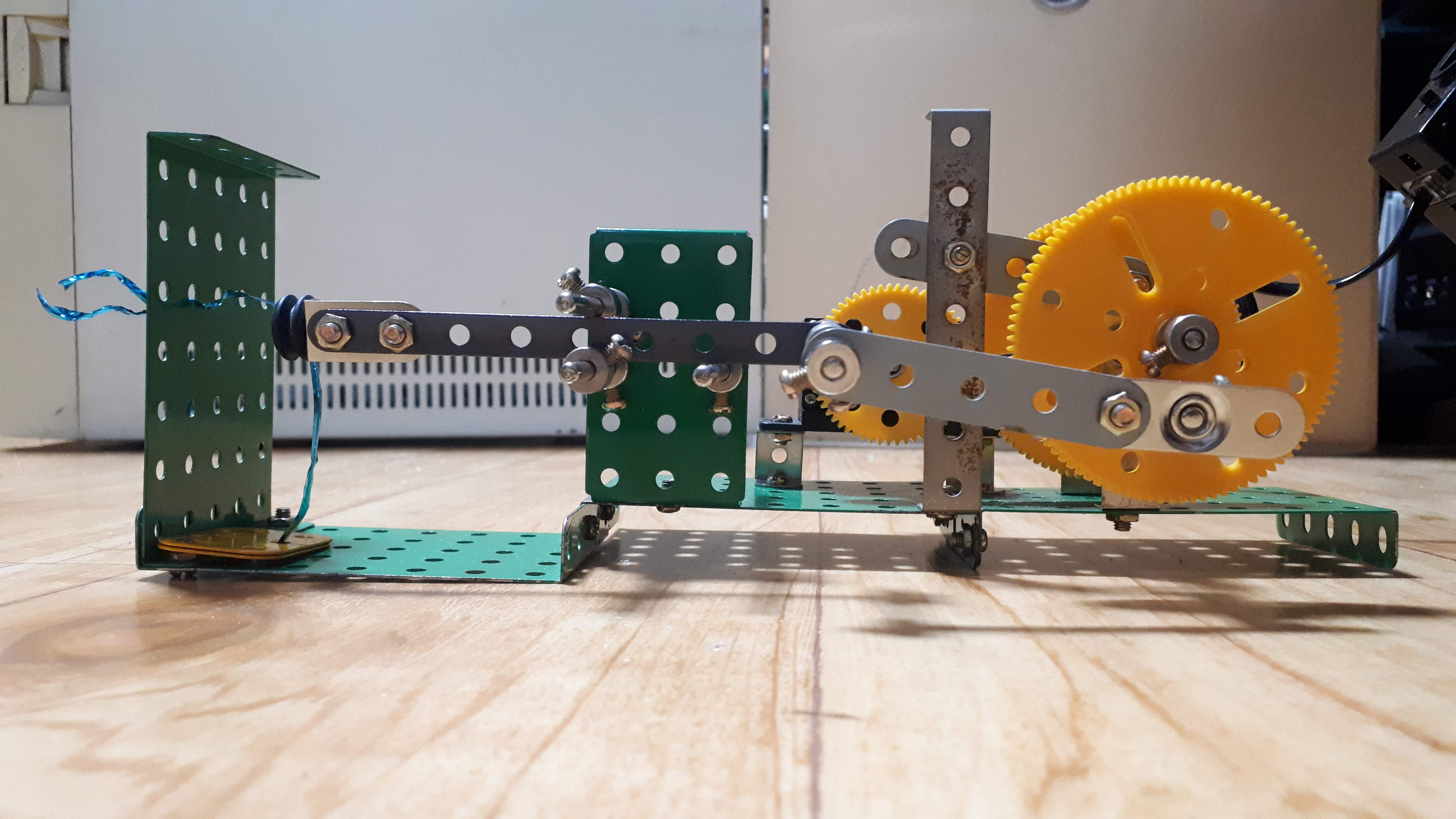

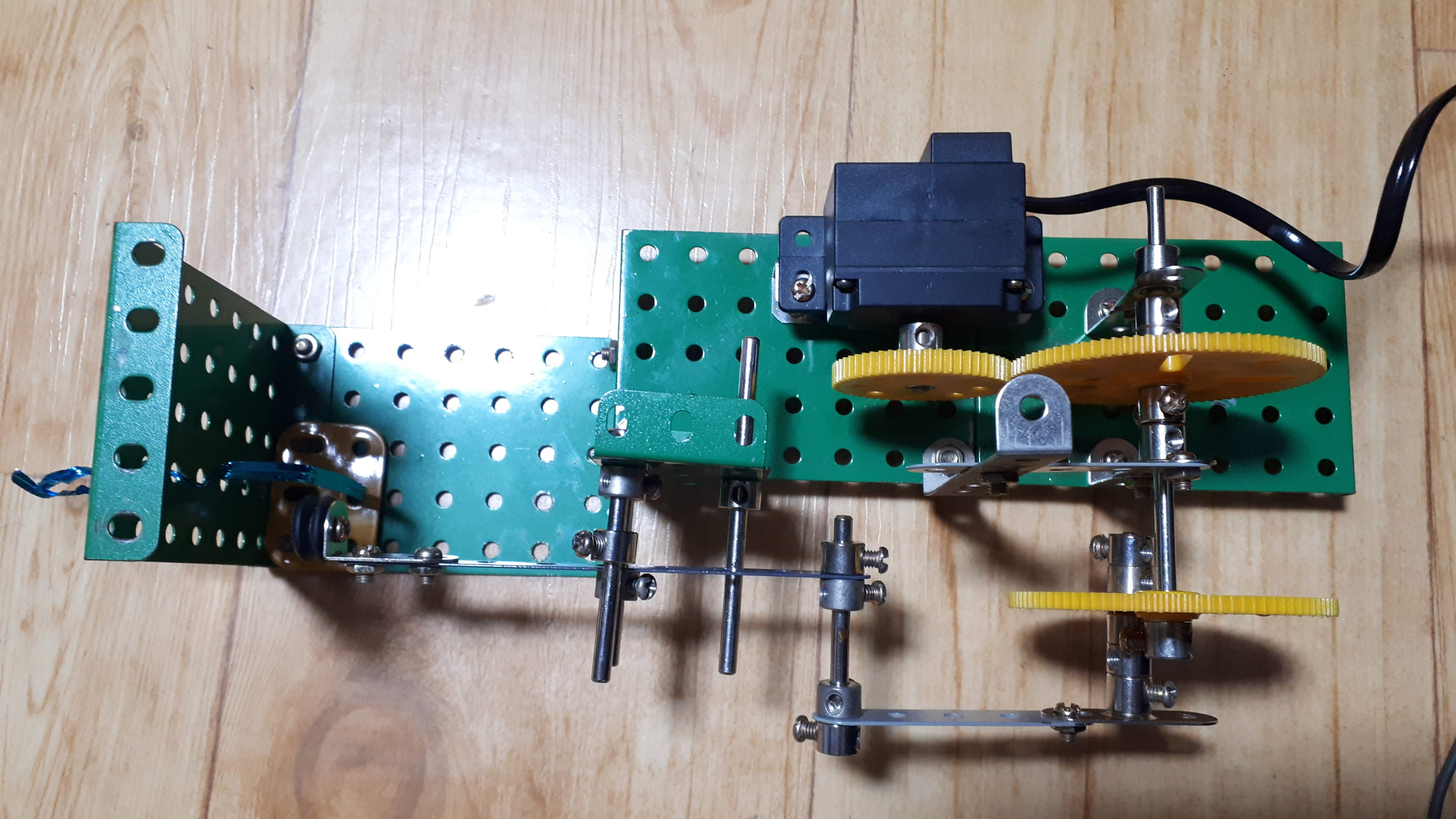

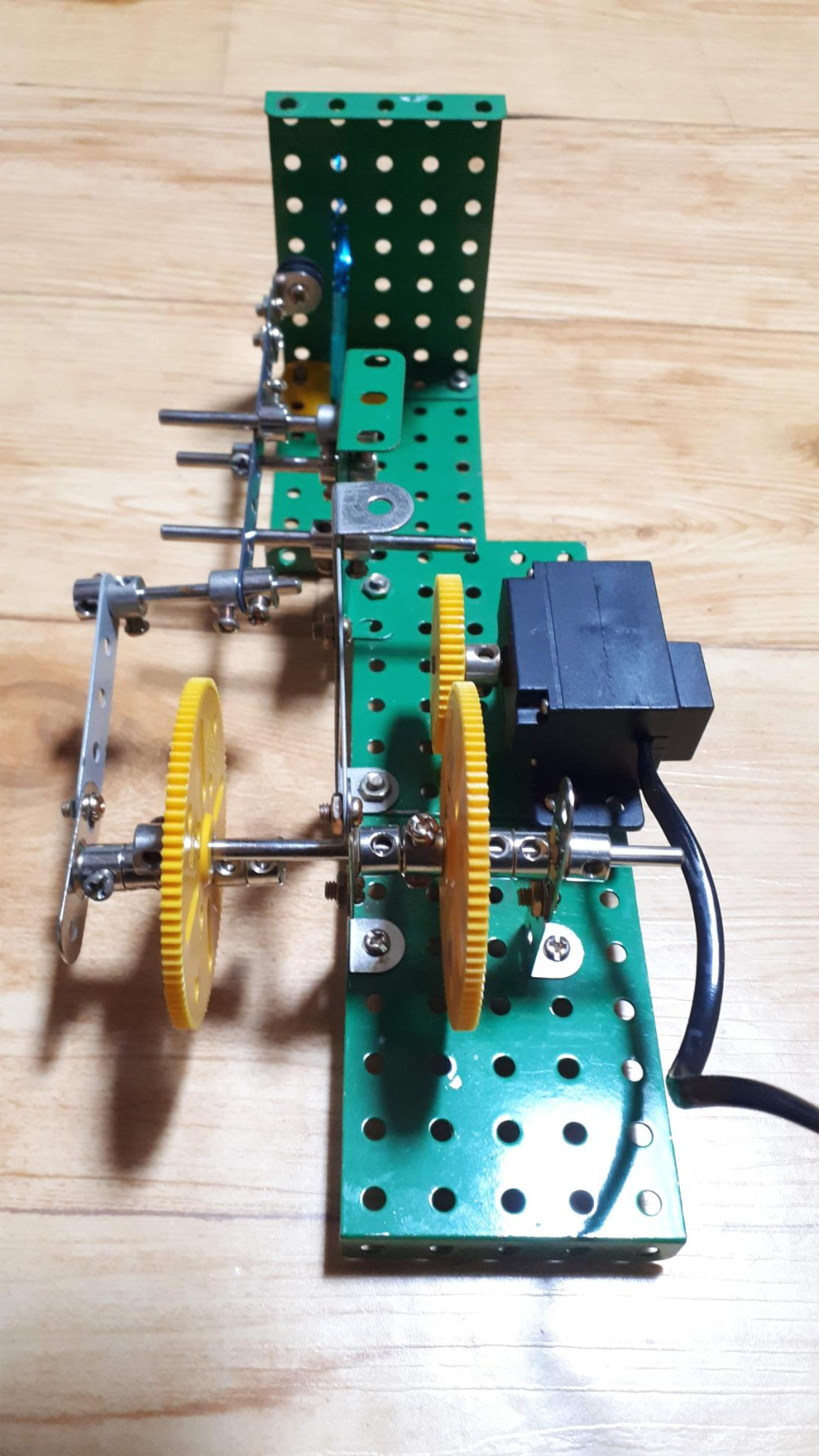

아래 4개 사진을 참조해야 변경된 구조의 이해가 가능할 듯 합니다

전에는 모터의 기어와 연결된 기어축의 위치가 비스듬해서

기어의 고정위치를 조절할 수 있는 형식으로 만들다보니

상대적으로 기어축을 고정하는 힘이 약했습니다



그 구조를 개선하기 위해 살펴보니 아래의 고정판 간격에 맞추어서

기어가 물려지게 되어 있는 구조라 모터축과 기어축의 높이를 맞춰주고

고정만 하면 잘 물려지게 되어 있는 구조네요

따라서 모터를 1칸 올려서 고정하고 기어축은 비슷한 높이에 고정하니 기어도 잘 물리고

튼튼하게 만들어졌네요
