65인치 TV 백라이트 수리 도전기2(DIY)

이전의 도전과 준비과정은 아래 글을 참고하세요

https://robocomman.tistory.com/460

65인치 TV 백라이트 수리 도전기(DIY)



뽐뿌의 DIY포럼에는 아래와 같이 게시하였습니다. 댓글을 참고하세요

https://www.ppomppu.co.kr/zboard/view.php?id=diy&no=19125

65인치 TV 백라이트 수리 도전기



이전의 글에서 2835 3v 0.1W LED 를 적용해 보았으나

모두 오래가지 못하고 적용한 LED에 고장이 발생하였고

2개를 병렬로 연결해 보니 고장이 발생하는 시간이 증가하여

더 높은 와트의 LED 가 필요한 것으로 생각하여 알리에 주문하였습니다



오늘은 알리에 주문해 놓은 2835 3v 0.2W LED 와 0.5W LED 가 도착하여

테스트 한 내역을 공유해 드립니다



이전에는 동영상 촬영시 30Hz를 지원하는 휴대폰을 사용하여

고장 발생시 TV 의 LED 전원보드에서 차단될 때

어느 LED 에서 고장이 발생하는지 동영상에서 살펴보기 어려운 면이 있었습니다

60Hz 동영상 촬영을 지원하는 휴대폰으로 촬영하여 기록이 잘 되도록 하였습니다



이전에 고장으로 확인하고 떼어낸 LED 6개를 LED 테스트로 확인해보니

그 중에 5개는 정상동작하여 다시 부착하였습니다

결국 1군데만 0.2W LED를 부착하고 테스트 한 동영상입니다

6행 7열의 교체한 0.2W LED에 고장이 발생합니다



0.2W가 아닌 0.5W LED 를 사용해야 하는 것인가 싶어서

0.5W LED 를 적용해 보니

0.5W는 켜고 5초 이내에 고장이 발생합니다



0.2W LED로 다시 교체해보니

고장이 바로 발생하지 않습니다

수리완료를 예상하고

교체한 LED의 색깔이 다른데 화면의 가운데에 있으면 눈에 많이 거슬릴 듯하여

6행 왼쪽의 바를 1행으로 이동하고 테스트를 진행하였습니다



테스트 중에 1행 13열의 떼어냈다가 재부착한 기존 LED 가 고장이 발생하여

0.2W LED 로 교체하였습니다



이후 테스트 중에 3분정도 정상작동하더니 4행 10열의 LED 가 고장이 발생합니다

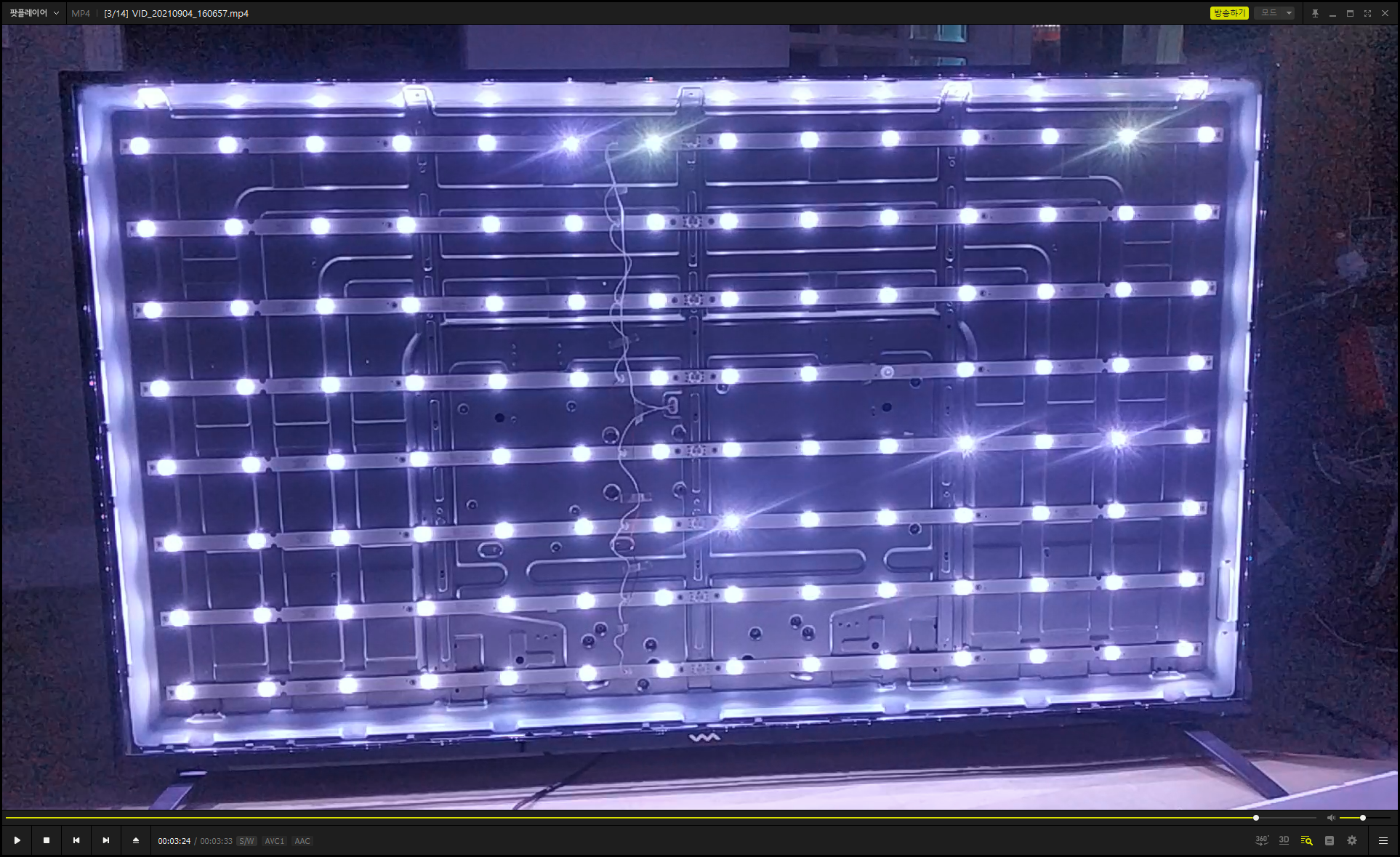

아래 사진은 당시 동영상에서 고장이 발생하는 순간의 이미지입니다

4년 정도 사용했던 TV라 수명이 다 된 LED가 추가로 나오는군요

4행 10열의 LED를 보면 어두워지고 있습니다

이후에는 TV 의 LED 전원보드에서 차단이 발생하여 전체가 꺼집니다



4행 10열의 LED도 0.2W LED 로 교체합니다

테스트 하니 아래 동영상과 같이 9분정도 켜지고 TV가 꺼집니다

동영상에서 꺼지는 순간을 프레임단위로 살펴보니 고장 LED는 보이지 않습니다

아마 영상입력이 없어서 자동으로 꺼지는 시간인 듯 합니다

수리 완료에 대한 기대감이 생깁니다



TV 뒷면의 입력단자에 Olleh TV 를 연결해 주고 테스트를 진행해보니 30분이상 동작후에

1열 7행의 LED에 고장이 발생합니다



LED 단품불량인가 하고 몇번 교체해 봤으나 몇십분 정도 작동 후에 고장이 계속 발생합니다

혹시 배치에 의한 문제가 있나 싶어서

1행 좌측의 LED바를 14행으로 이동시켜 보았으나 여전히 동일하게 고장이 발생합니다



실험을 위해서 5행 13열의 떼었다가 재부착했던 기존 LED를

14행의 고장이 발생하는 LED 위치에 옮겨 놓았습니다



5행 13열에는 0.2W LED를 부착해보니

몇 분도 버티지 못하고 고장이 발생합니다



난감합니다

10행 4열의 0.2W LED는 교체후 쭉 잘 버티고 있어서

0.2W LED 의 품질이 불균일해서 고장이 발생하는 것인지

LED 의 전압이 동일하지 않아서(기존 LED 2.7V, 0.2W LED 2.8V : LED 테스터로 측정수치)인지

어느 방향으로 진행해야 수리가 완료될 지 가늠이 어렵습니다



생각나는 조언이 있으시다면

댓글 부탁드립니다~
