현재 거주중인 전세집으로 이사할 때
집주인이 정해준 태양광 설치장소는
난간이 태양을 가리는 위치라
적당한 위치를 잡기위한 방법을 고민하느라 시간이 소요되었습니다
인터넷을 검색하다가 태양광 설치할때
녹에 강한 620 아연앵글을 사용하는 것을 알게되어
동네 앵글집에서 620 아연앵글 재단을 주문하였다가
설치한 내용을 공유해 드립니다
집주인이 태양광 설치위치로 지정한 곳은 옥상 난간 바깥 부분입니다

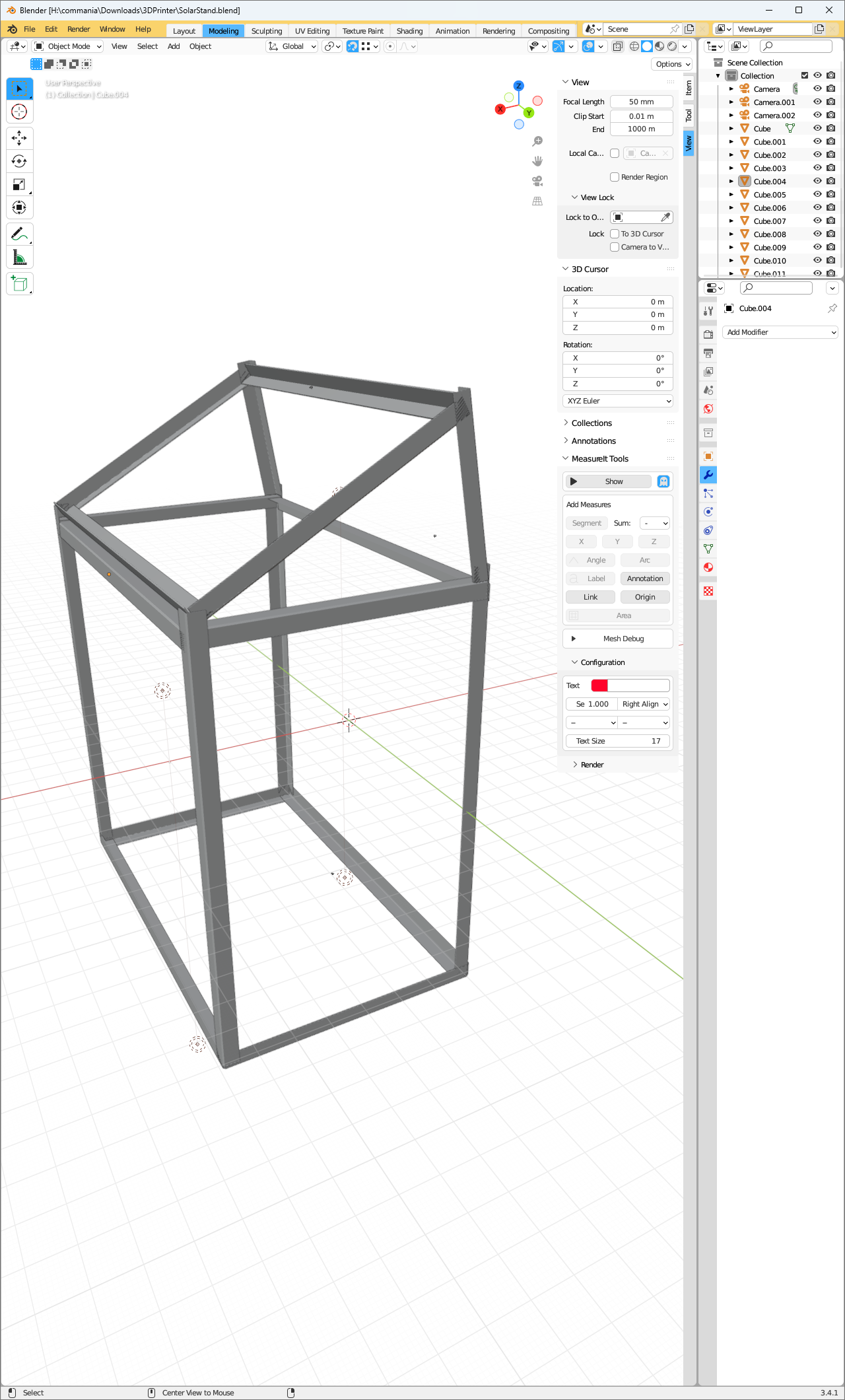

난간이 태양을 가리지 않도록 앵글로 태양광 패널을 높여서 설치하기 위해 도면을 작성하였습니다
바닥면은 조금 더 길게 하는 것이 안정적일 것 같아서
길이를 수정하여 주문하였습니다
태양광 좁은면 길이 : 102cm 4ea
태양광 넓은면 길이 : 169cm 10ea
태양광 패널 각도 생성용 : 60cm 2ea
바닥용 : 220cm 2ea
길이를 더하면 27m 입니다
동네 앵글집에서 29m 를 사용하였다고 들었고
비용은 115,000원(나사와 볼트는 충분히, 삼각대 16개 포함) 입니다

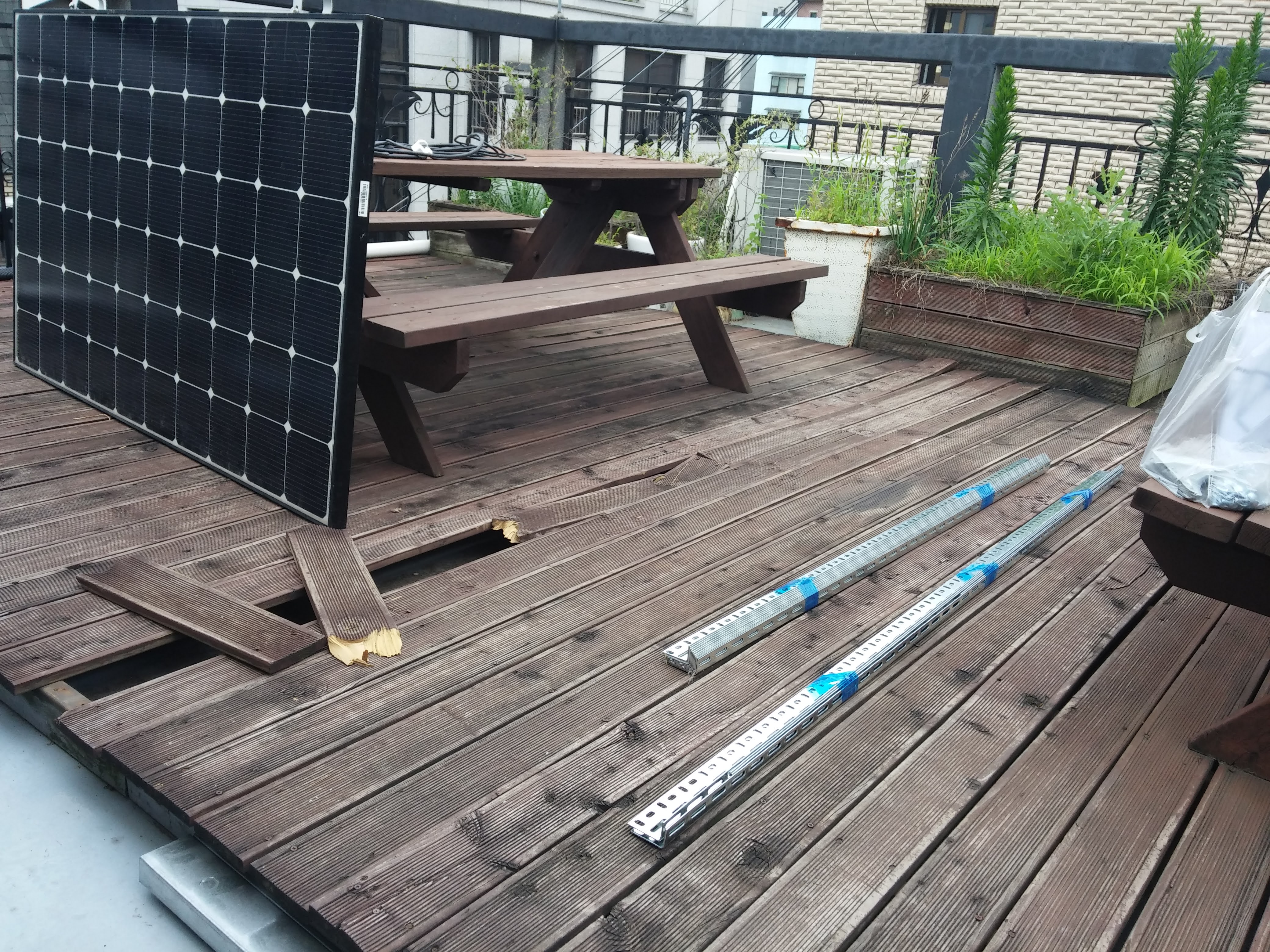

아래 사진은 옥상에 가져다 놓은 335W 태양광 패널과 재단한 620 아연앵글입니다

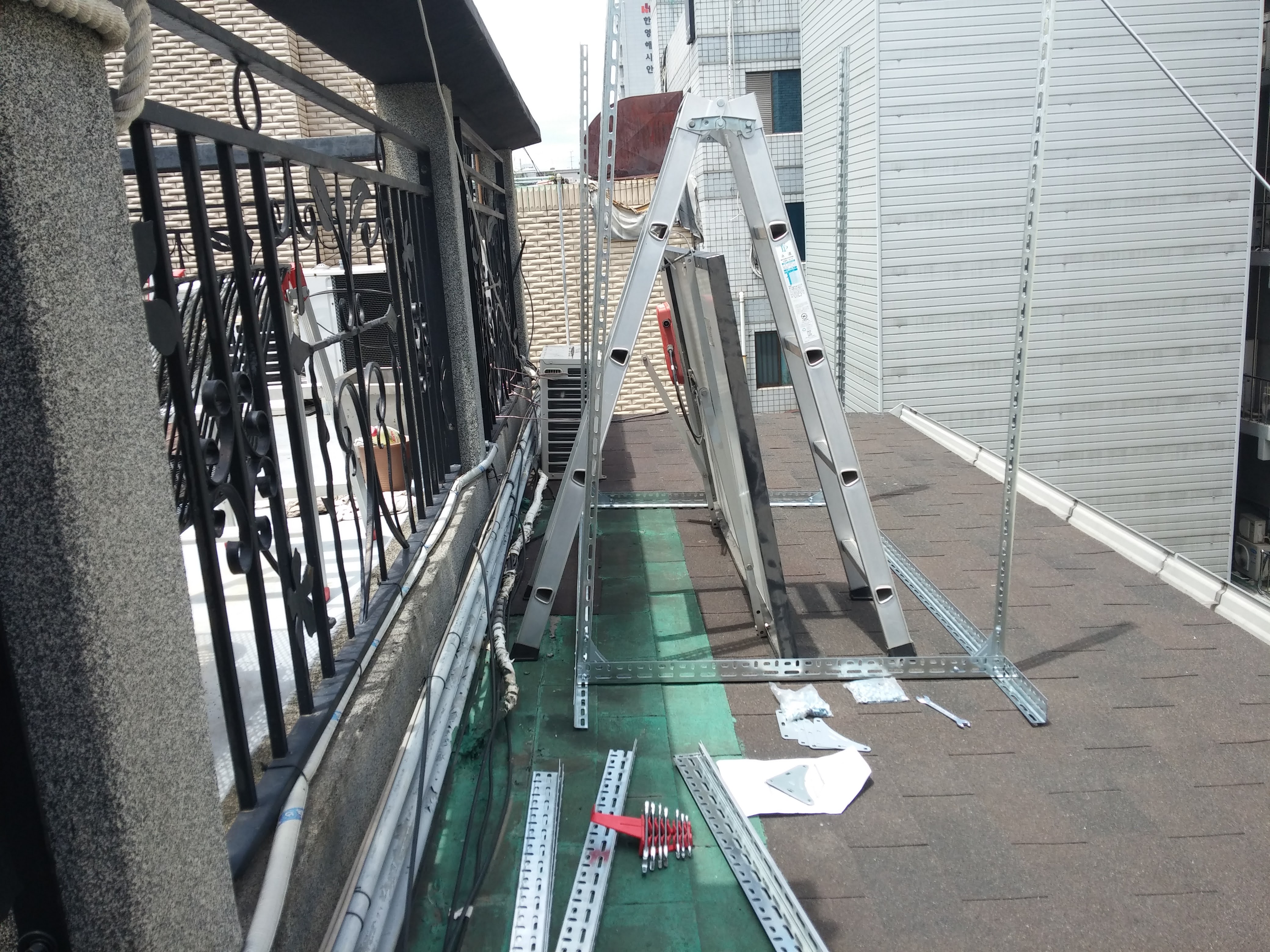

아래 사진과 같이 앵글의 바닥면을 살짝 조립하고 세로 기둥까지 조립하였습니다
태양광 패널에 앵글을 붙이려고 나사를 끼어보니 구멍위치가 맞지 않아서

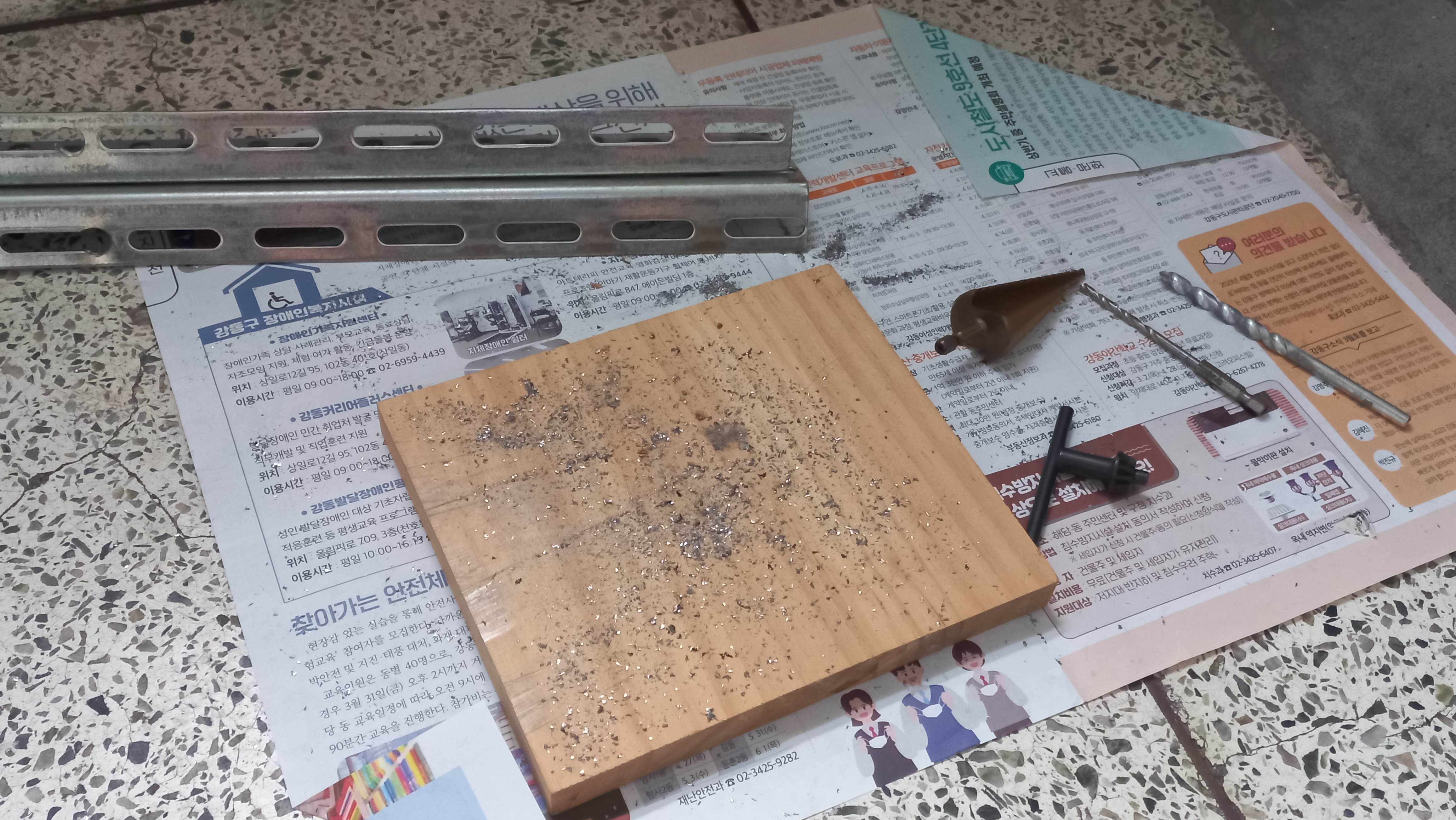

아래 사진의 왼쪽 위와 같이 구멍을 넓혀 주었습니다
얇은 금속용 드릴로 센터를 잡아놓은 후에
알리에서 구입해 놓았던 스탭 드릴 비트가 도움이 되었습니다
알리 스탭 드릴 비트는 재질이 튼튼하지는 않습니다
알리 스탭 드릴 비트로 센터를 뚫으려고 하면 뚫리지 않습니다
힘을 더 주면 발생하는 열로인해 드릴비트의 앞이 살짝 녹는 모습도 볼 수 있습니다
일반 금속용 드릴 비트로 센터를 뚫은 후에 구멍을 확장하는 방식으로
알리 스탭 드릴 비트를 사용하면 문제가 없습니다
스탭드릴 비트를 구입하실 분은 아래 링크에서 구입하세요
저는 4-12, 4-20, 4-32 3개 세트로 구성된 제품을 구입하였습니다
구입링크 : https://s.click.aliexpress.com/e/_DeUjR6f

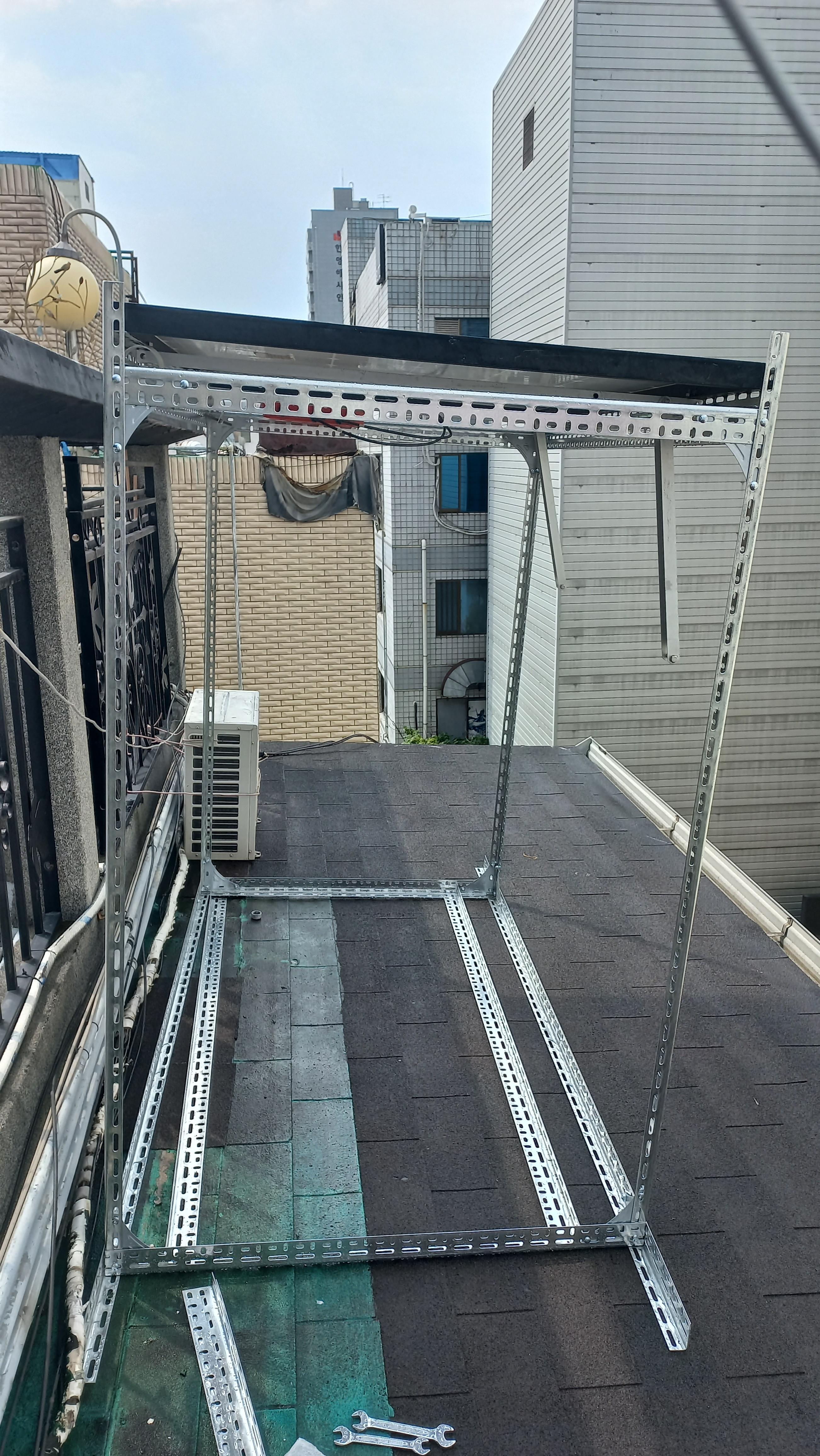

아래 사진은 태양광 패널을 올린 모습입니다
위쪽의 수평 앵글 4개가 모두 조립된 상태에서는 태양광 패널을 올리기 어렵습니다
태양광 패널을 올리기 전에 위쪽의 짧은 수평앵글을 하나 풀어서
태양광 패널을 편하게 올린 후 위쪽 짧은 수평앵글을 다시 조립하였습니다
태풍이 불어서 바람이 많이 불때는 위 사진과 같이
태양광 패널의 각도를 수평으로 하여
좀 더 안전한 상태로 거치할 수 있습니다

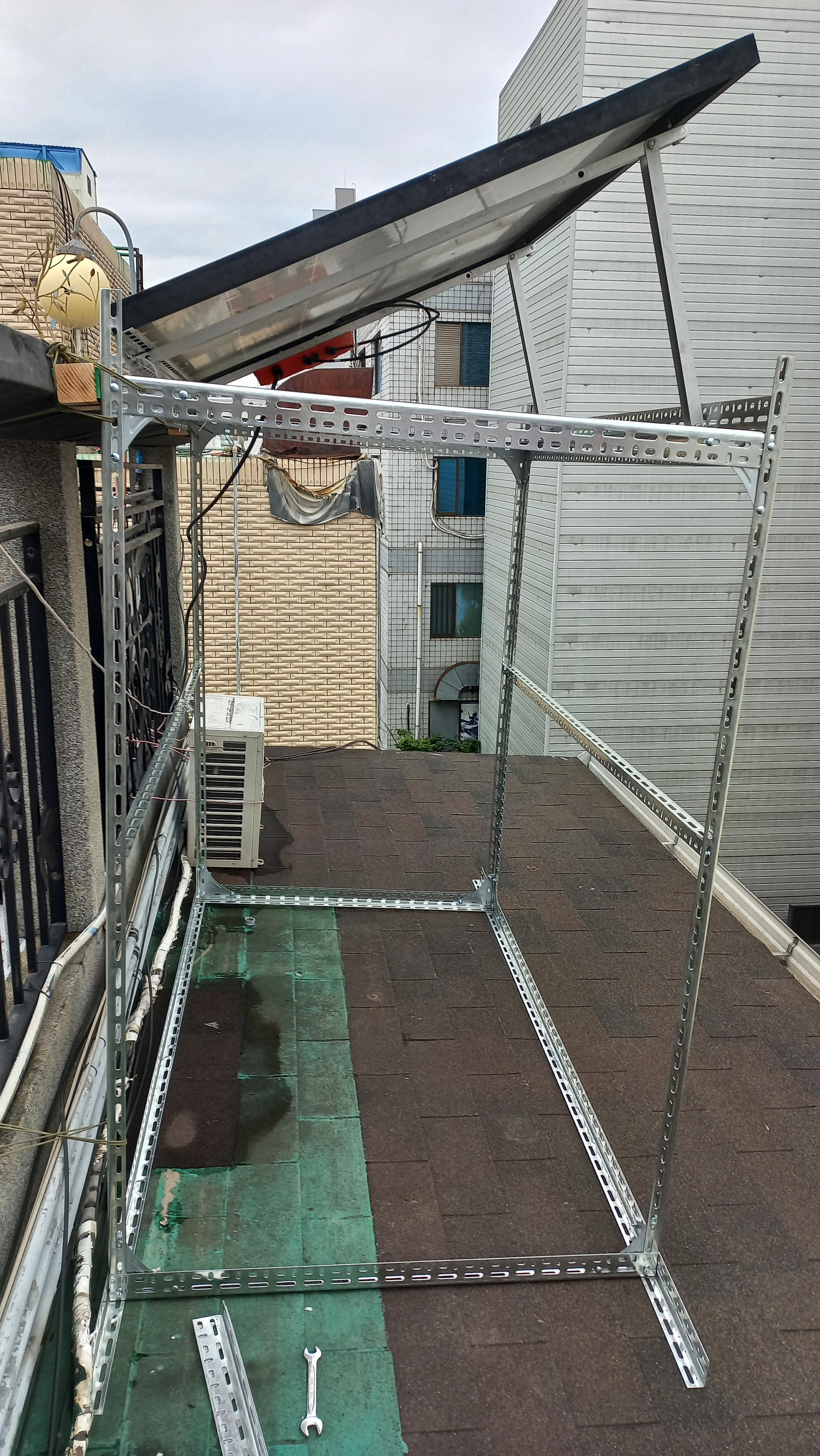

아래 사진은 낙하산 줄을 사용하여 앵글을 난간에 안전하게 고정하고
태양광 패널의 각도를 만들어 준 모습입니다

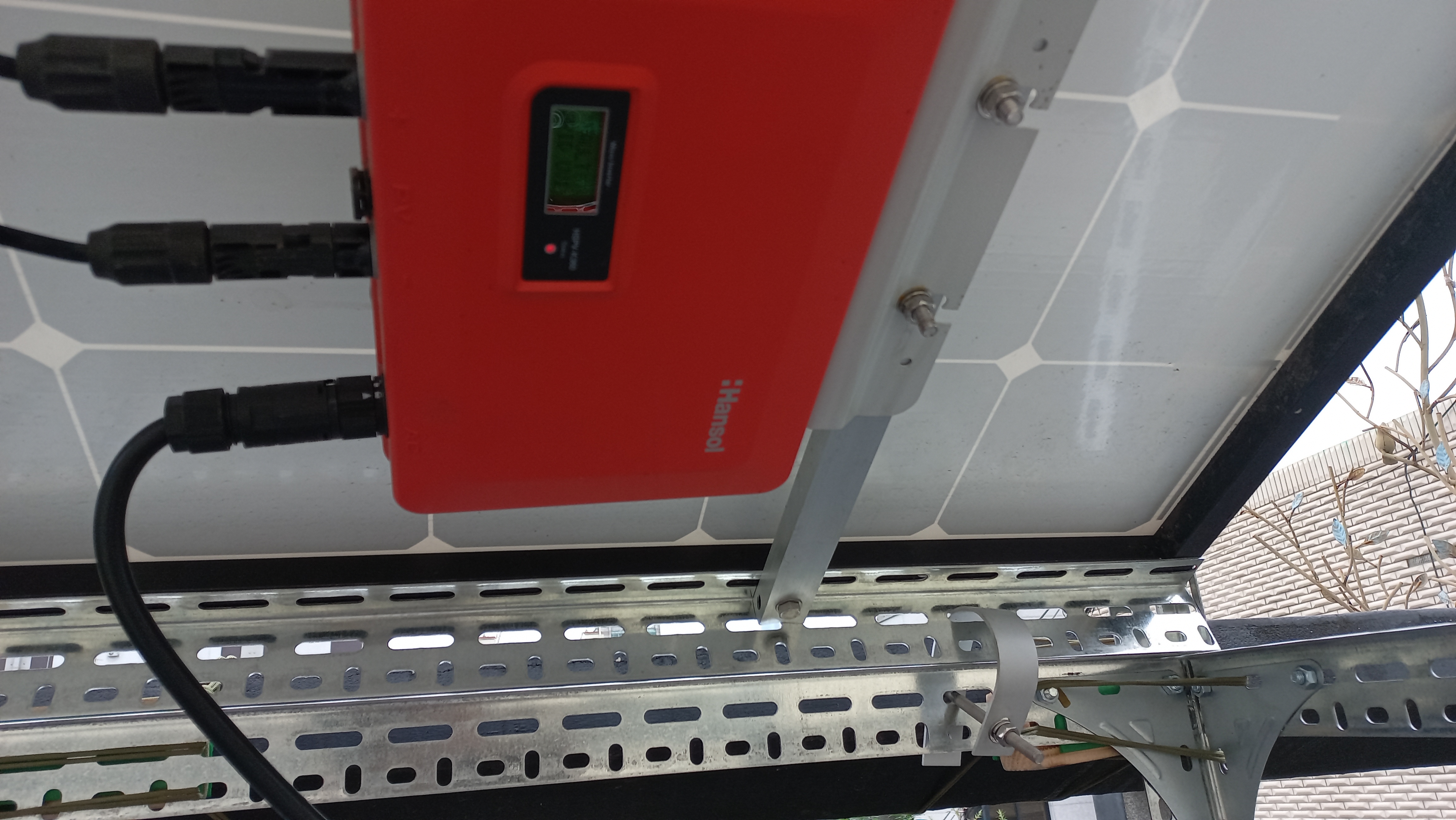

아래 사진은 모두 조립이 되었으니 배선을 꼽은 사진입니다
사진의 오른쪽 하단과 같이 태양광 패널의 각도를 조절하기 위해
베란다 설치용으로 사용되었던 부품를 이용하였습니다

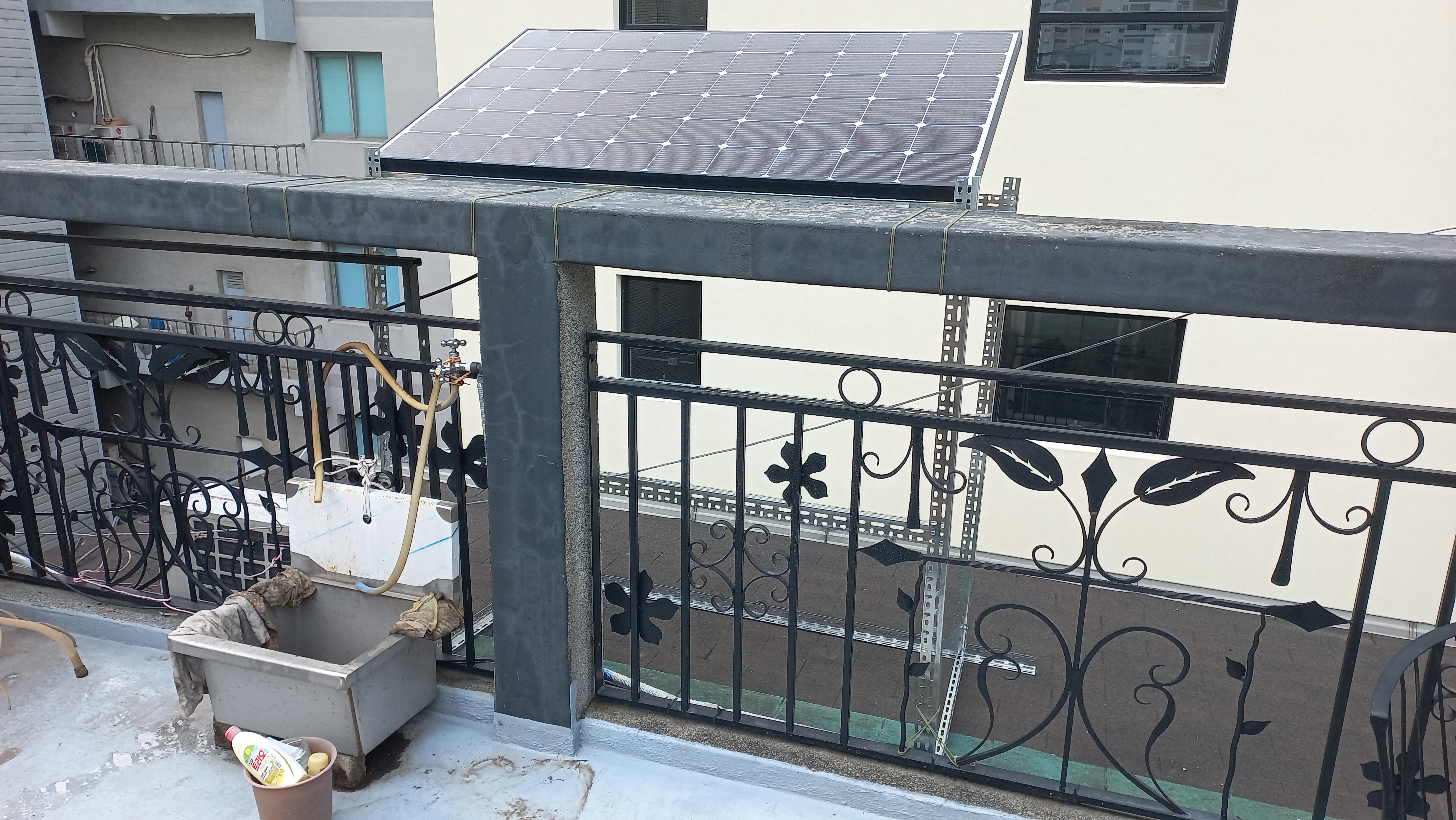

옥상에서 설치완료한 태양광 패널을 바라본 모습입니다
태양광을 가리는 물체가 없어서 최대한의 효율이 기대됩니다
오늘은 620 아연앵글을 사용하여
태양광 패널을 가리는 물체가 없도록
높여서 설치한 내용을 공유해 드렸습니다
(추가:2023/08/06)
에어콘을 좀 사용하였음에도 7월달 전기세가 6월달보다 몇천원 적게 나온 것을 보면
태양광 설치효과는 있는 것 같습니다
설치한 다음날 PWO SUM이 5kwh 였는데
27일후인 2023/08/06에 확인한 PWO SUM이 3kwh입니다
PWO SUM이 제대로 표시되지 않는 것인지
아니면 PWO SUM 최대값을 넘어서 다시 0부터 3kwh가 된건지
한솔 HSPV-K360의 A/S 센터에 문의해야겠네요
