65인치 TV 백라이트 수리 도전기3(DIY)

이전의 도전과 준비과정은 아래 글을 참고하세요

https://robocomman.tistory.com/460

65인치 TV 백라이트 수리 도전기(DIY)

https://robocomman.tistory.com/466

65인치 TV 백라이트 수리 도전기2(DIY)

뽐뿌의 DIY포럼에는 아래와 같이 게시하였습니다. 댓글을 참고하세요

https://www.ppomppu.co.kr/zboard/view.php?id=diy&no=19311

65인치 TV 백라이트 수리 도전기2





이전의 글에서 2835 3V 0.1W, 0.2W, 0.5W 를 적용해 보았으나

0.2W는 잘 버티는 LED 가 있긴 하지만

특정한 곳에서는 금방 고장이 발생하여 수리가 완료되지 못하였습니다



뽐뿌의 댓글로 받은 조언을 참고하여

오늘 몇 가지 테스트를 진행한 내용을 공유해 드립니다



1. LED 는 정상인가? (중국산 저품질 여부)

알리에서 구입해서 교체용으로 사용하는 LED 가 정상인지를 확인해 보기로 하였습니다

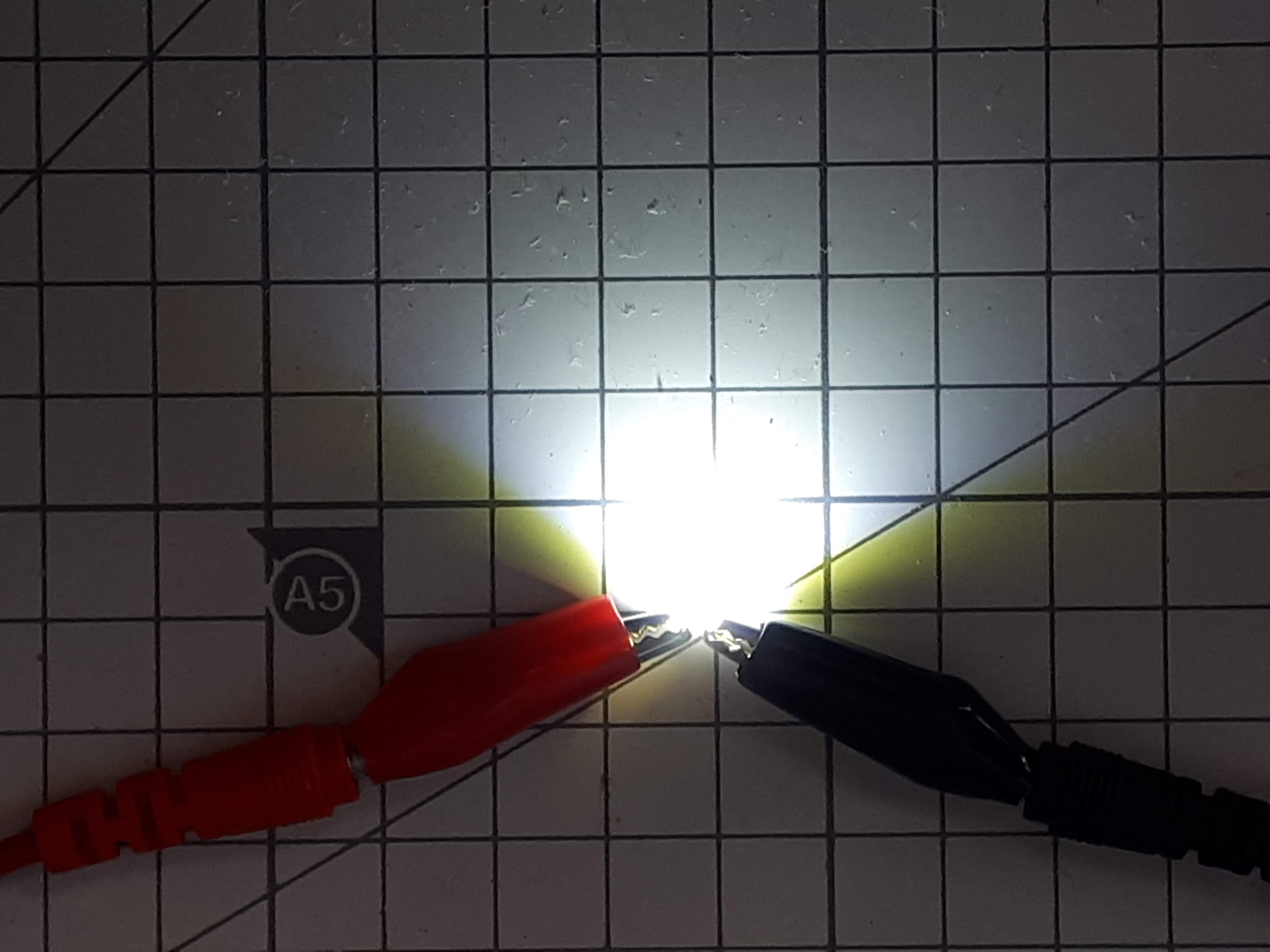

아래 사진과 같이 0.2W LED를 LED 테스터에 연결해 놓고 1시간 정도 동작시켜 보았습니다

1시간 동안 아주 잘 동작합니다

온도를 걱정하는 분도 있으셔서 1시간 경과했을 쯤 온도계로 측정해보니

주변과 0.5도 이내의 차이만 있습니다



LED 테스터나 멀티테스터에 쓸 위 사진의 집게가 필요하시면 아래 링크의 3번째 상품(15 in 1)을 구입하세요

써보니 다양한 형태로 바꿔쓸 수 있어서 편리합니다

https://ko.aliexpress.com/item/32890709142.html

3059.0₩ 40% OFF|20A 1000V 프로브 테스트 리드 디지털 멀티 미터 니들 팁 멀티 미터 테스터 리드 프로



그리고 측정봉에 바로 꼽는 집게가 필요하시다면

아래 링크의 5번째 상품(Only AlligatorClip)을 구입하세요

https://s.click.aliexpress.com/e/_ADvHXi

2068.0₩ 20% OFF|1 pair Digital Multimeter probe Soft silicone wire Needle tip Universal test leads with Alligator clip For LED



동작시켜본 LED의 품질은 좋은 것 같으니

이제는 LED 고장이 1분 이내에 발생하는 자리에 연결해 보았습니다

위에서 1시간동안 잘 작동하던 새로 부착한 LED가 30초 이내에 고장이 발생합니다

결과적으로 LED는 정상이나 LED의 특성이 TV 백라이트 구조와 맞지 않는 것으로 보입니다





2. 직렬 연결된 LED 바의 LED 는 동일해야 한다



뽐뿌에서 직렬 LED 바의 LED를 동일한 부품을 사용하라는 조언이 있었습니다

연결을 자세히 파악해 보니

좌측바 LED 7개와 우측바 LED 7개가 합쳐서 한줄에 LED 14개가 직렬입니다

좌측LED바와 우측LED바를 합쳐서 한줄로 표현하면

상단 4줄이 직렬, 하단 4줄이 직렬입니다

결과적으로 병렬인 부분은 상단 4줄에 대해서 하단 4줄만 병렬입니다



직렬인 부분에 대해서 LED 를 동일하게 교체하려면

고장난 바를 상단이나 하단 한쪽에 몰아 놓더라도

14 x 4 = 56 개의 LED 를 교체하는 작업이 필요합니다

상당한 위험부담이 예상됩니다

다른 방법으로 최대한 시도해 보다가

정 안되면 마지막으로 시도해 보려고 합니다





3. 알리의 LED바 전문 업자와 이야기하면 동일바를 구할 수 있다



뽐뿌의 댓글 중에 LED바 판매자와 이야기하여 동일바를 구했다는 조언을 받았습니다

하지만 제가 이야기한 판매자는 사진을 참고하여 1시간쯤 조사해 보더니 동일 LED바가 없다고 합니다





4. LED의 전력이 부족하다



LED 구입 및 테스트는 0.1W로 처음 시도하고 그 다음은 0.2W와 0.5W로 시도했습니다

LED 의 전력이 부족하다면 밝기가 부족해야 하는데

0.1W LED를 확산렌즈가 제거된 기존 LED 와 비교해 보아도 밝기 차이는 느낄 수 없었습니다



LED 의 전력을 확인하는 방법으로 TV 회로에서 전류를 측정하는 방법이 있습니다

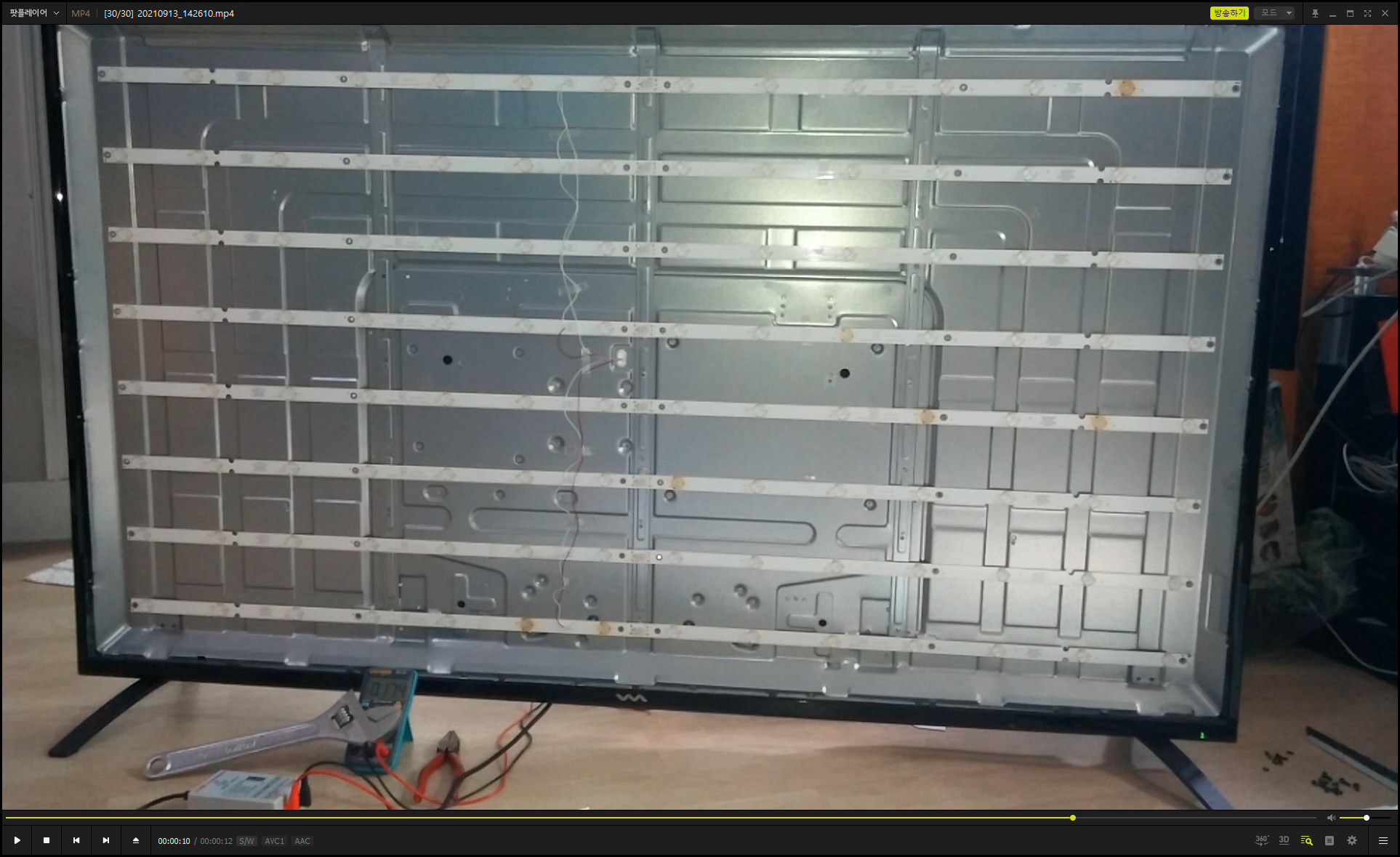

아래 사진과 같이 상단 4개 LED 바의 직렬 구동선에

멀티미터를 전류측정으로 설정하고 연결하였습니다



멀티미터의 회로특성이 좋지 않아서인지

동작하는 LED바 상태임에도 상단의 LED바가 구동되지는 못하고 차단됩니다

멀티미터 케이블 단자의 접촉저항으로 인해 전류가 잘 흐르지 않는 듯 합니다

멀티미터의 케이블 단자를 눌러주니 TV가 꺼진 상태의 누설전류가 더 높게 측정됩니다

아래 사진 하단의 몽키스패너는 케이블 단자를 눌러서 접촉저항을 낮게 해주기 위함입니다



차단 직후의 전류값은 아래 사진의 하단에 위치한 멀티미터에 표시된 값과 같이 174mA 가 측정되었습니다

2.7V x 174mA = 469.8mW 이므로 약 0.5W 입니다

TV LED 전원의 보호회로가 동작한 1초도 안되는 시간동안 구동한 전류이므로

제대로 구동된다면 더 높은 전류가 측정될 수 있을 것 같습니다



2835 3V 1W LED 를 알리에 주문하였습니다

2835 3V에 2W와 3W, 5W가 존재하는지 찾아보니 검색되지 않습니다



오늘은 65인치 TV 백라이트 수리를 위한

조언들에 대해 확인해본 내역을 공유해 드렸습니다
