무드등 블루투스 스피커 수리(DIY)

by 컴매니아 2024. 1. 21.
반응형

사은품으로 받았던 블루투스 무드등이

블루투스 음색은 마음에 들지않지만

터치로 작동하는 무드등이 편리하여 무드등으로만 사용했습니다



약 5년정도 잘 사용한 것 같은데

갑자기 켜지지 않습니다



오늘은 무드등 블루투스 스피커를

수리한 내용을 공유해 드립니다

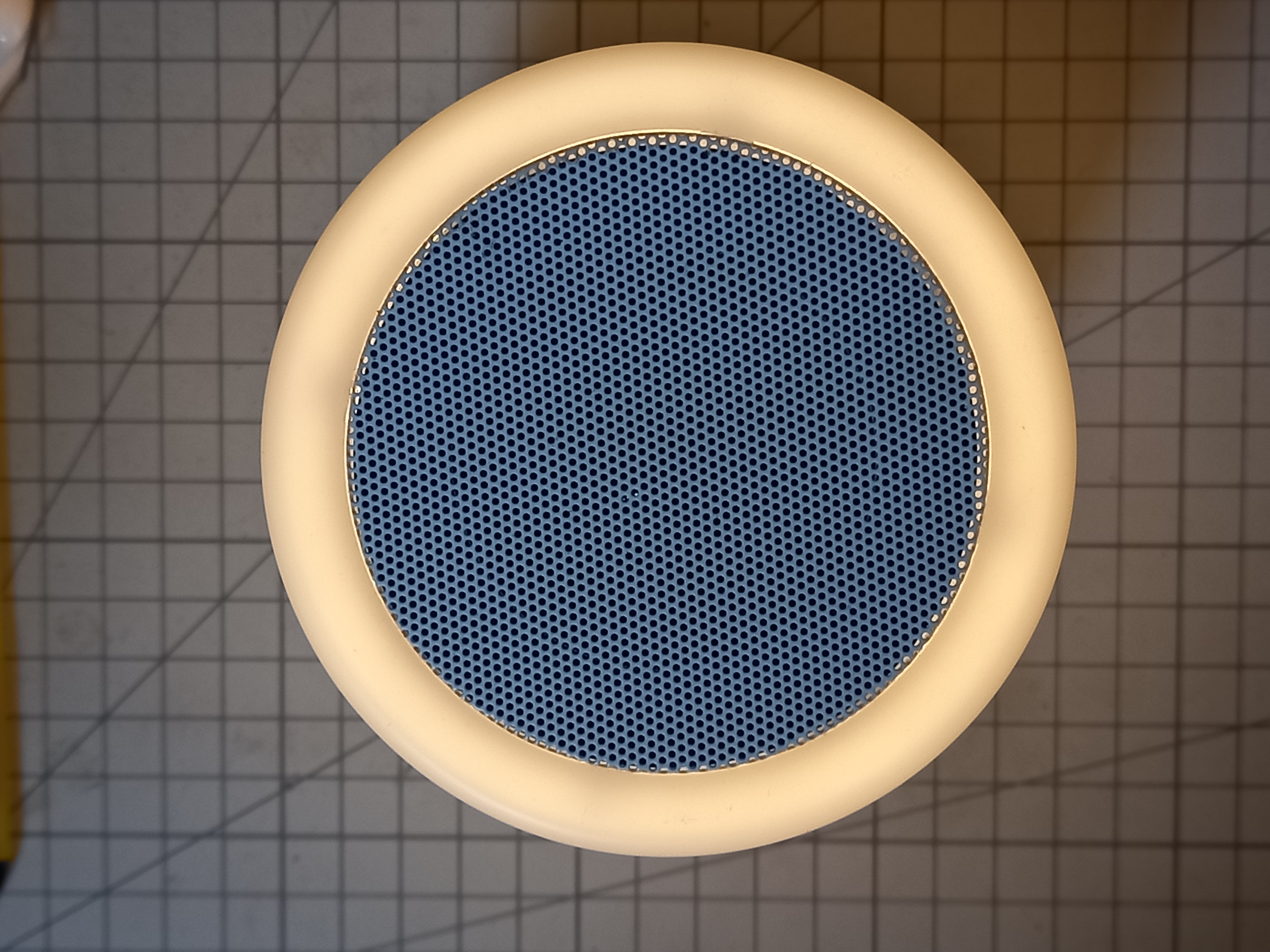

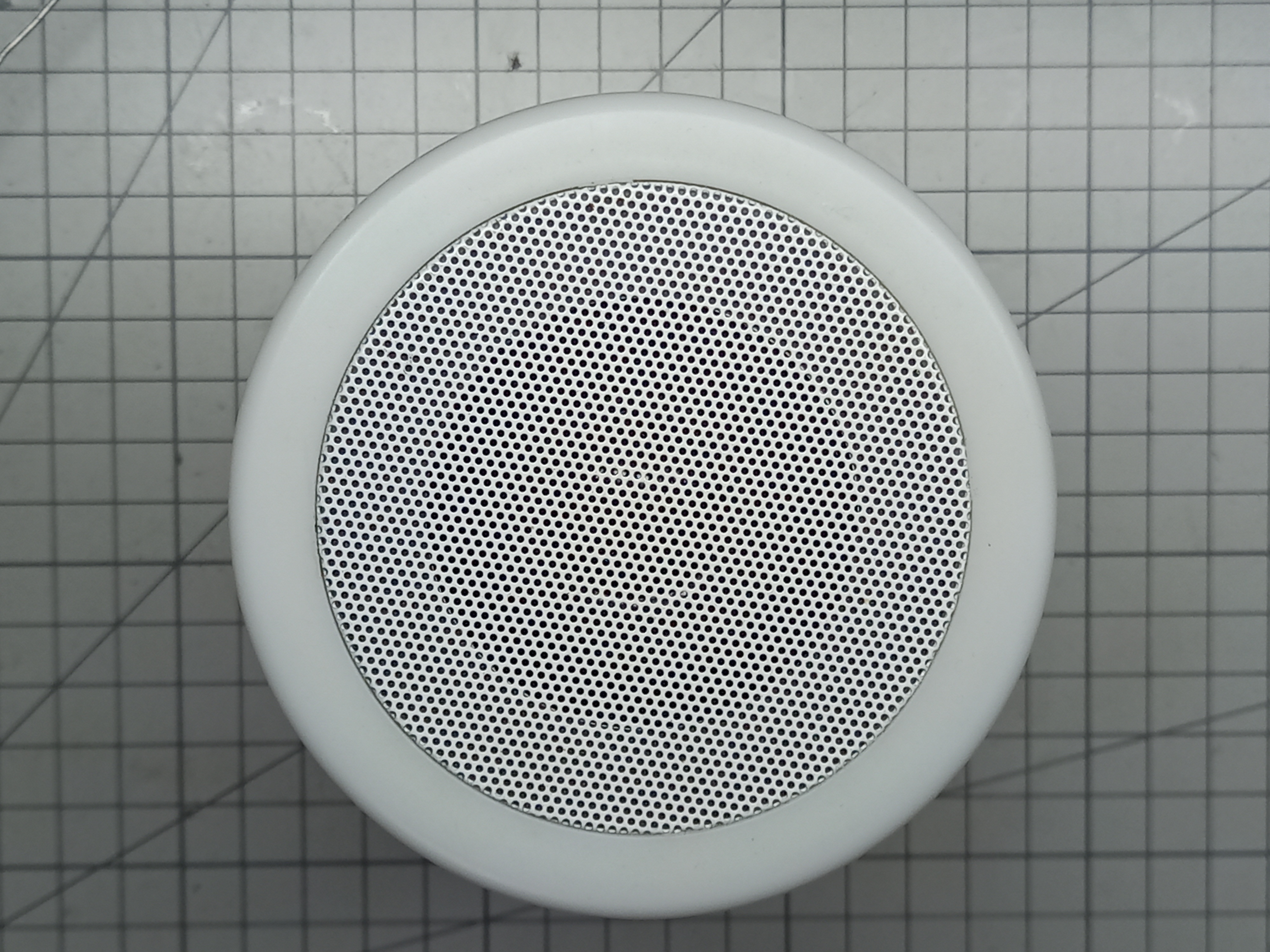

오늘의 환자입니다

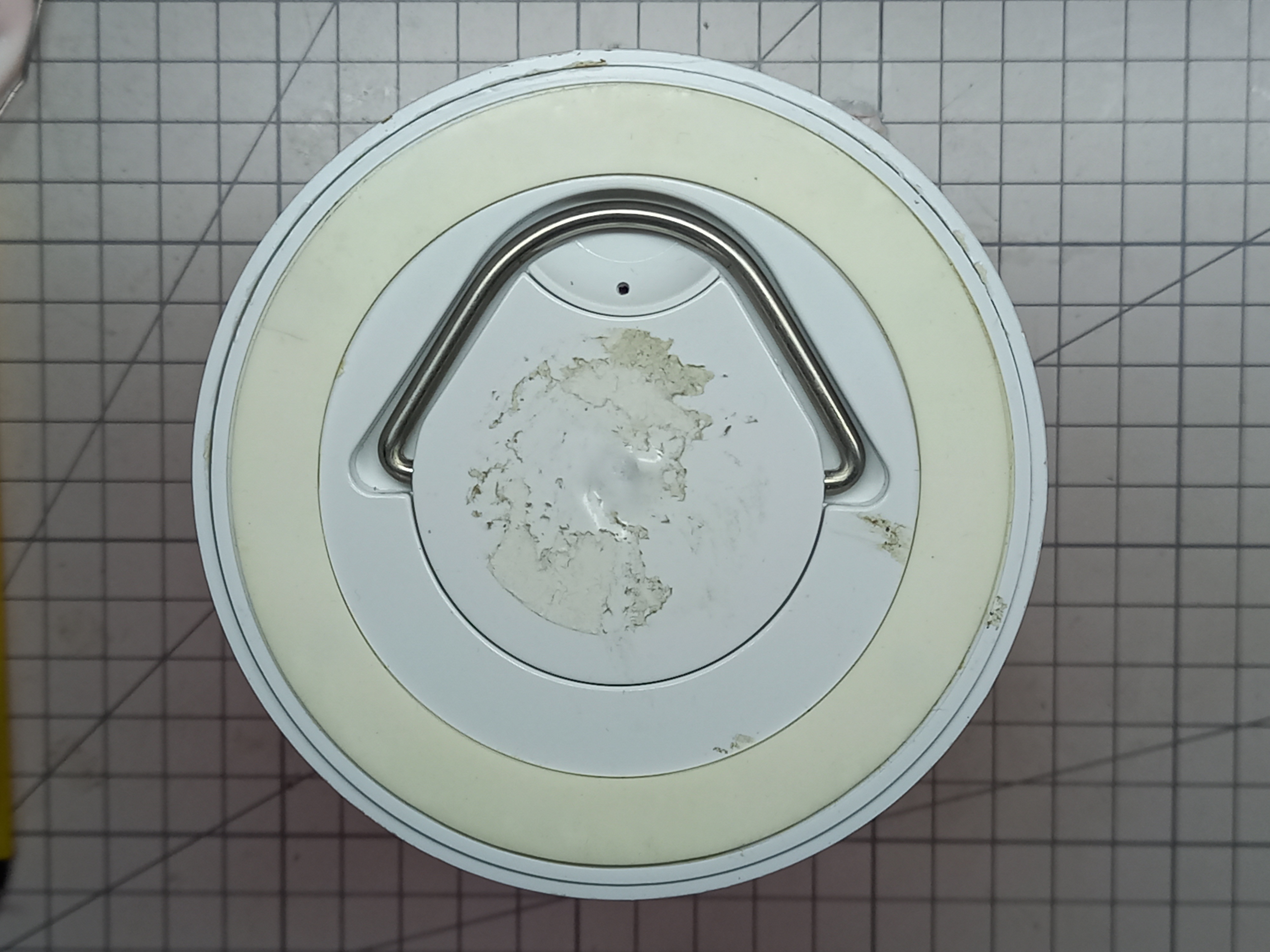

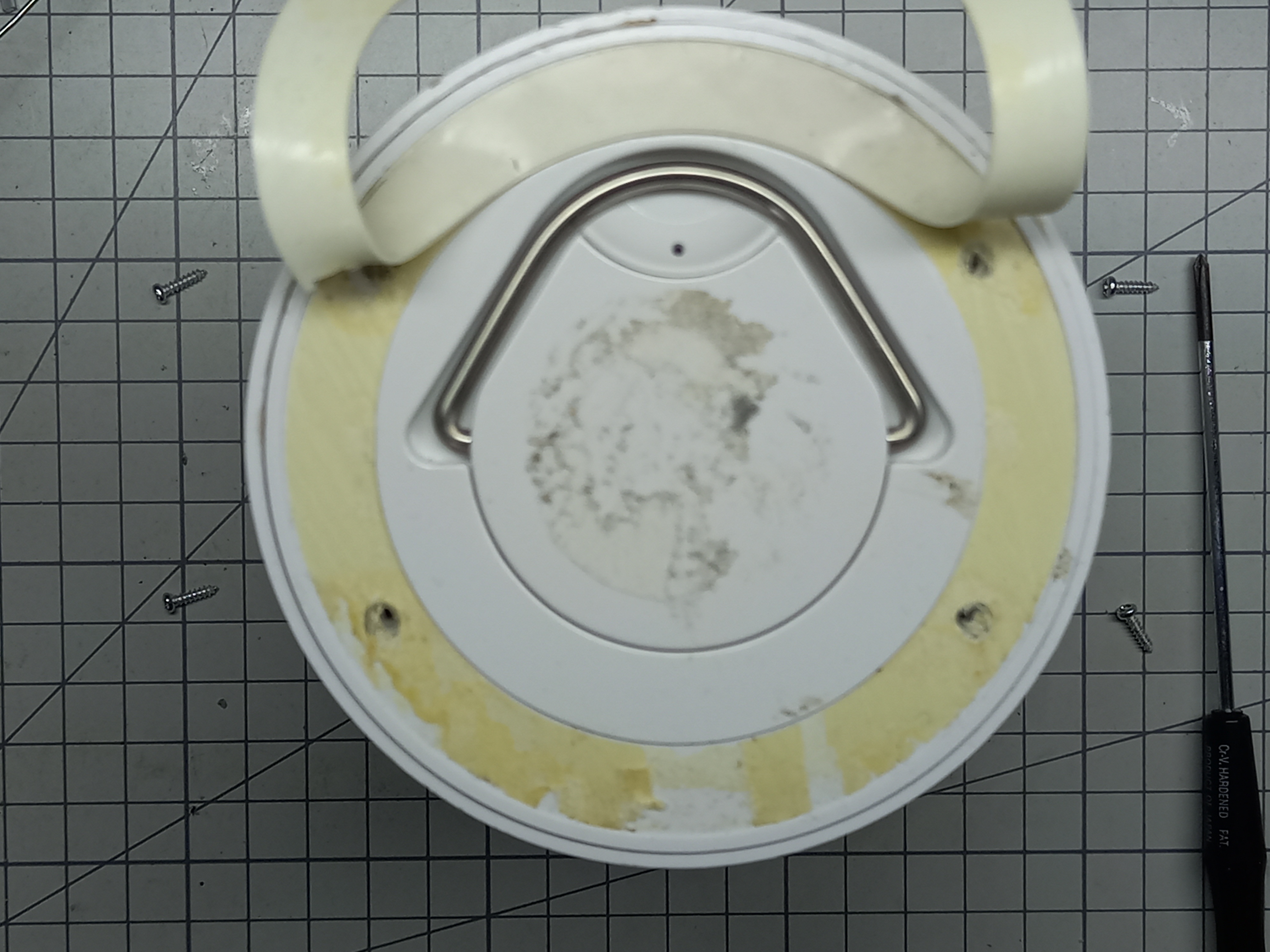

바닥면의 받침고무를 뜯어주니 4개의 나사가 보여서 풀어주었습니다

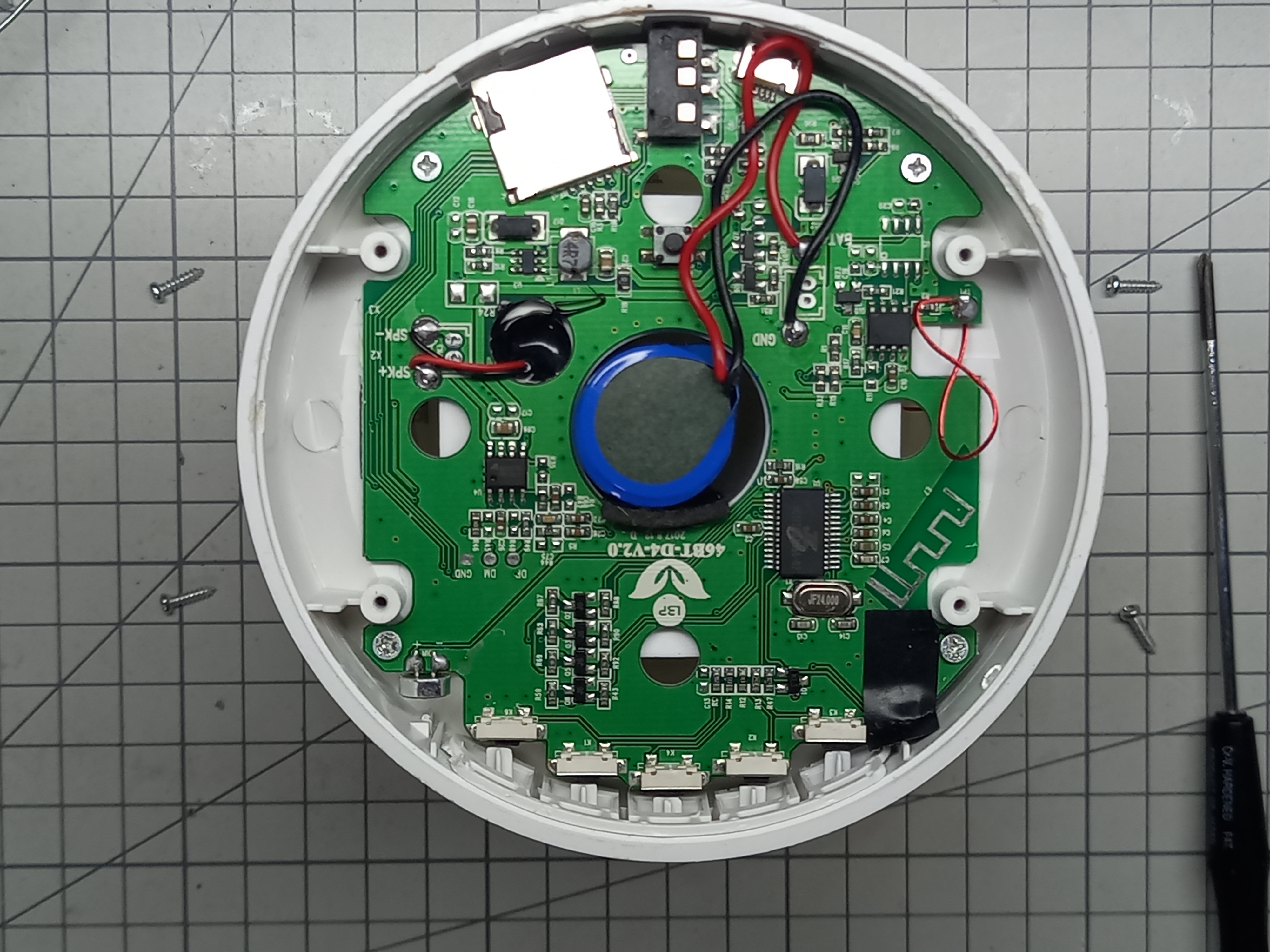

바닥커버를 들어내니 PCB가 보입니다

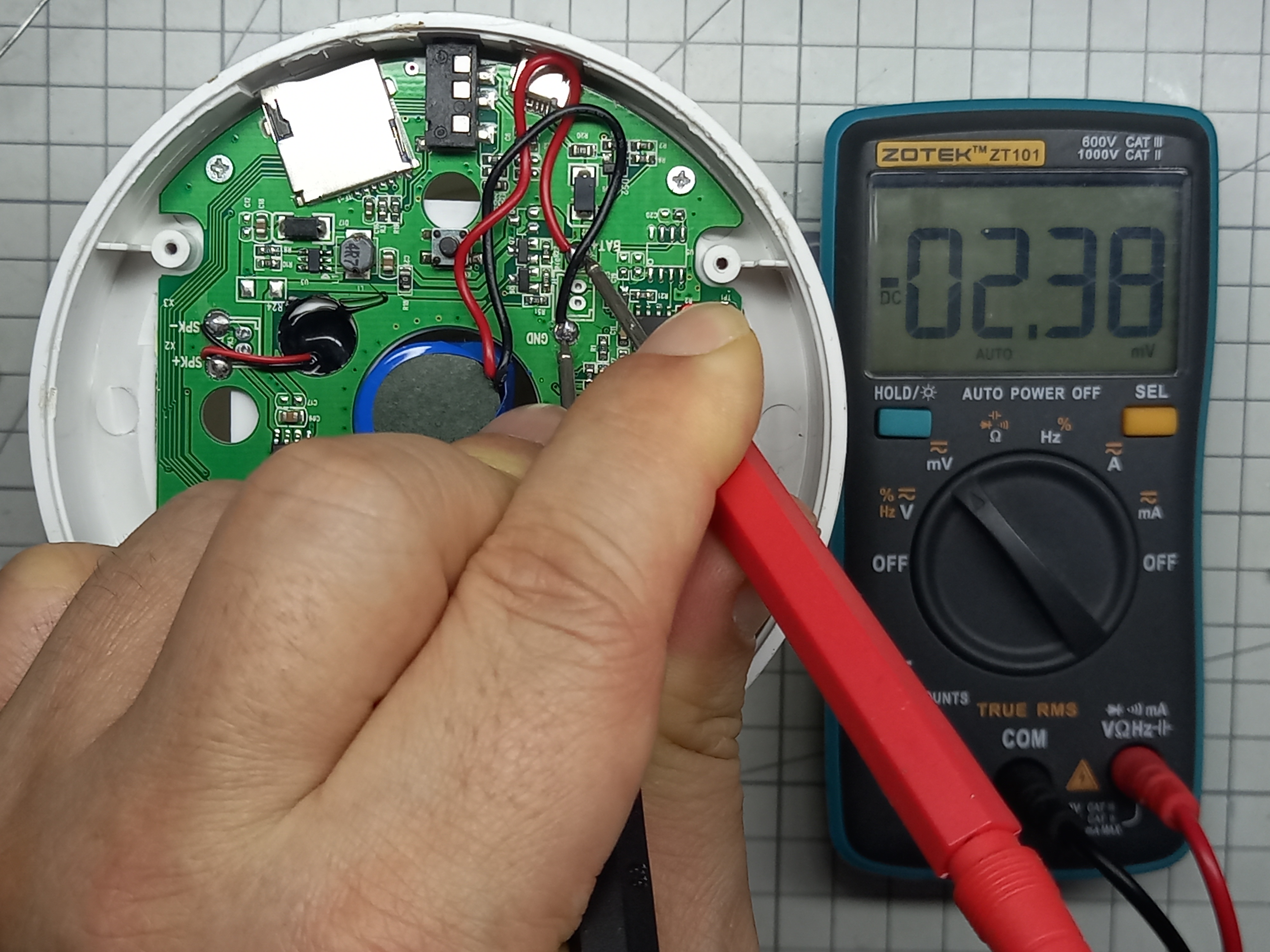

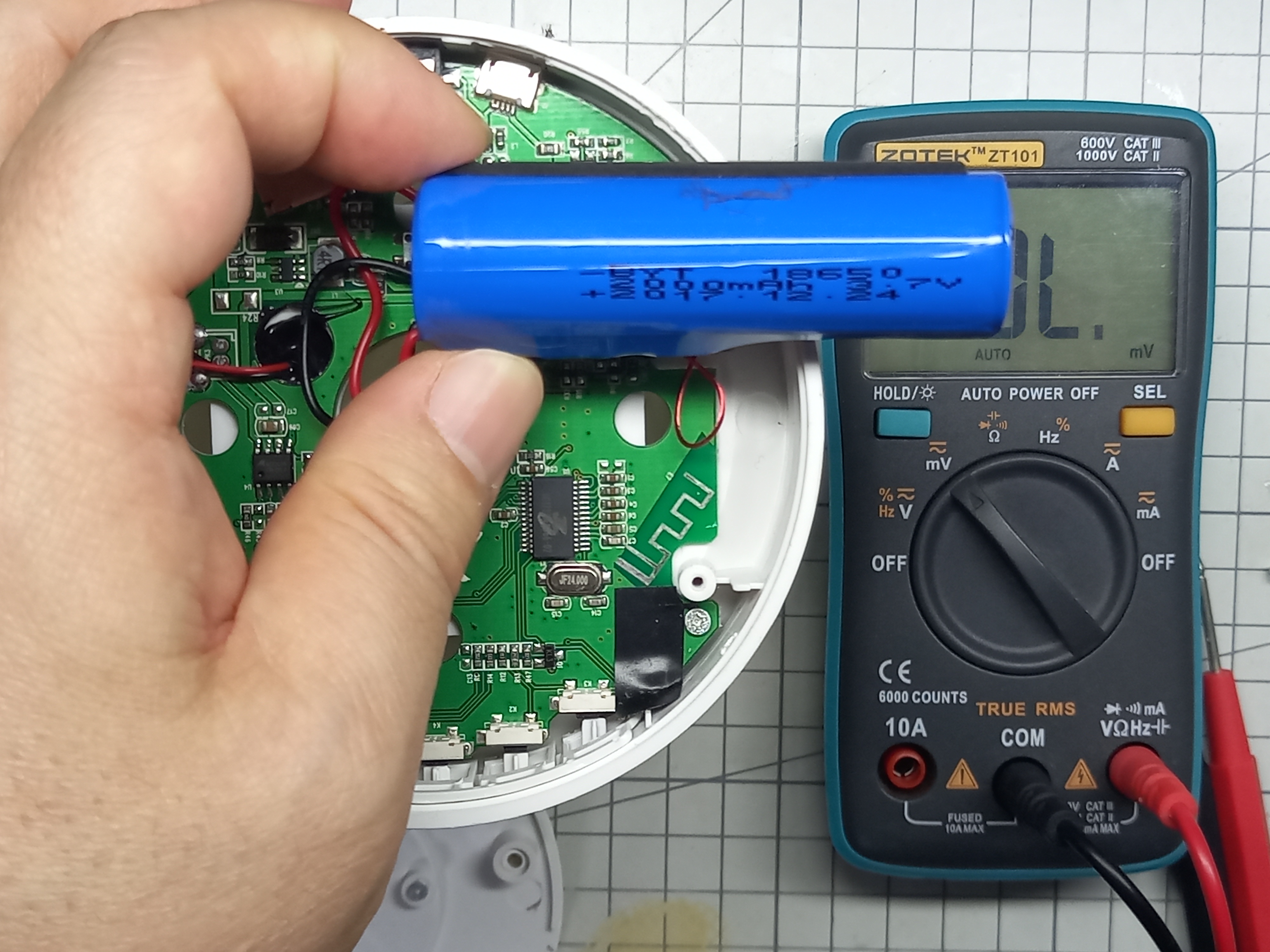

배터리의 전압을 찍어보니

며칠전까지 사용하던 제품이 0.2mV 로 매우 미약한 전압을 나타내는 것을 보면

배터리 수명이 다된 모양입니다

사용하고 있는 멀티미터는 ZT101입니다

아래 링크에서 구입할 수 있습니다

구입링크 : https://s.click.aliexpress.com/e/_DmO2yRz



2.14US $ 82% OFF|Multimeter Frequency Measurement | Digital Voltage Resistance Meter - Digital - Aliexpress

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com



배터리를 꺼내보니 18650 규격의 3.7V 2000mAh 리튬이온 배터리입니다

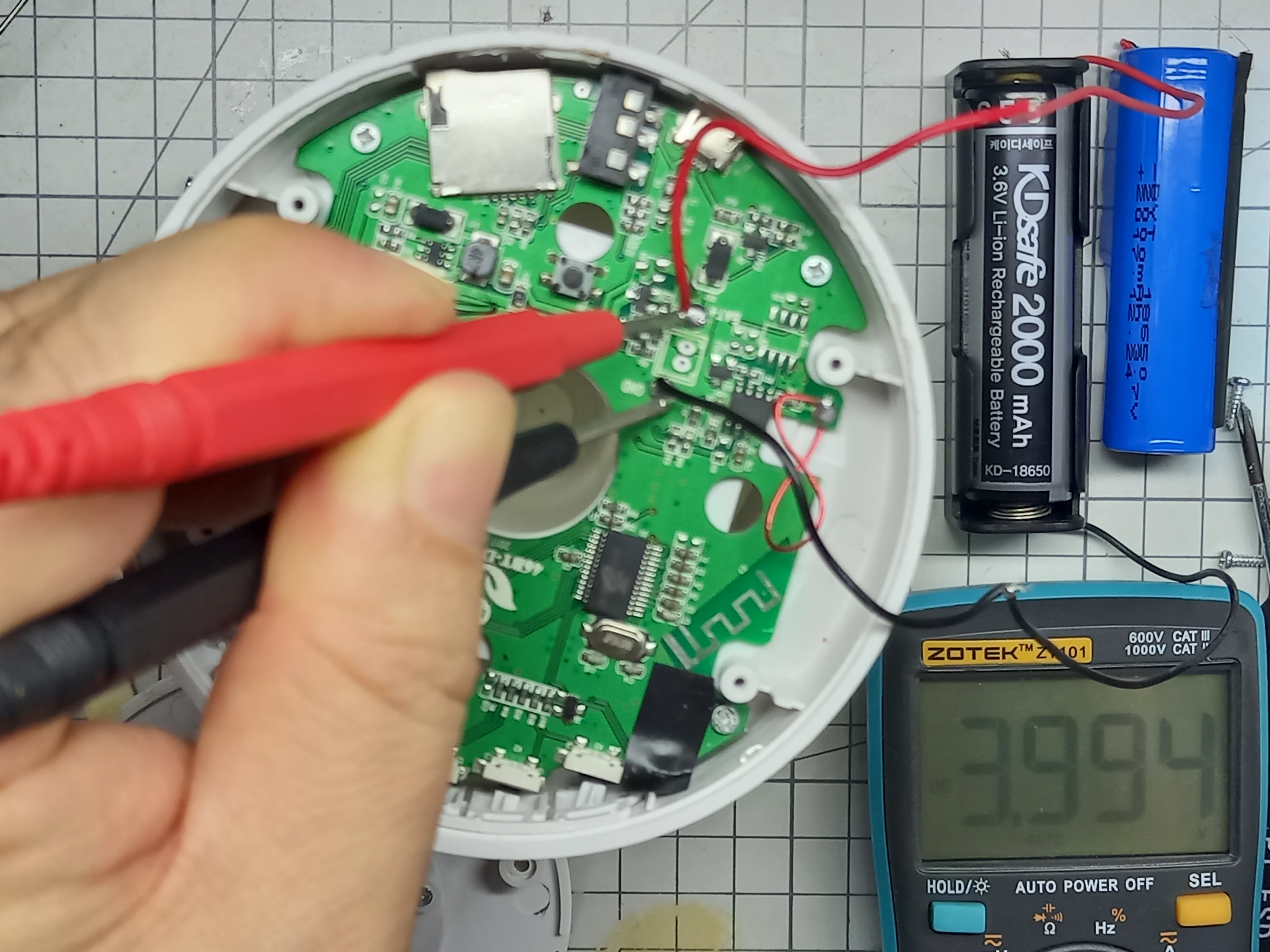

가지고 있던 KDsaft의 리튬이온 2000mAh 배터리를 임시로 연결하여 테스트를 해 봅니다

위 사진과 같이 3.99v 가 잘 공급됩니다

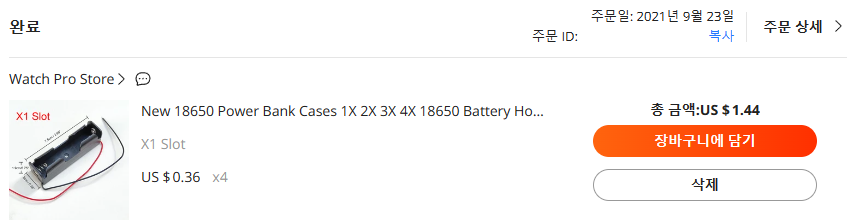

임시 테스트용 18650 배터리 케이스는 아래와 같이 0.36$에 구입했습니다

제가 구입한 곳은 지금은 가격이 많이 올랐네요

아래의 구입링크가 가격이 0.49$로 저렴한 편이네요

구입링크 : https://s.click.aliexpress.com/e/_DE2PIPn



0.49US $ 5% OFF|1pcs Black 18650 Battery Holder 3.7v Clip Holder Box Case For Rechargeable Li-ion Battery Storage Box 18650 Batt

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com





보호회로가 내장된 KDsafe의 18650 배터리는 아래 링크에서 구입하세요

구입링크 :  https://coupa.ng/b5koPG



KDsafe 고효율 18650 리튬 이온 배터리 2000mAh 보호회로탑재

COUPANG

www.coupang.com

위 링크는 쿠팡 파트너스 활동의 일환으로, 이에 따른 일정액의 수수료를 제공받습니다

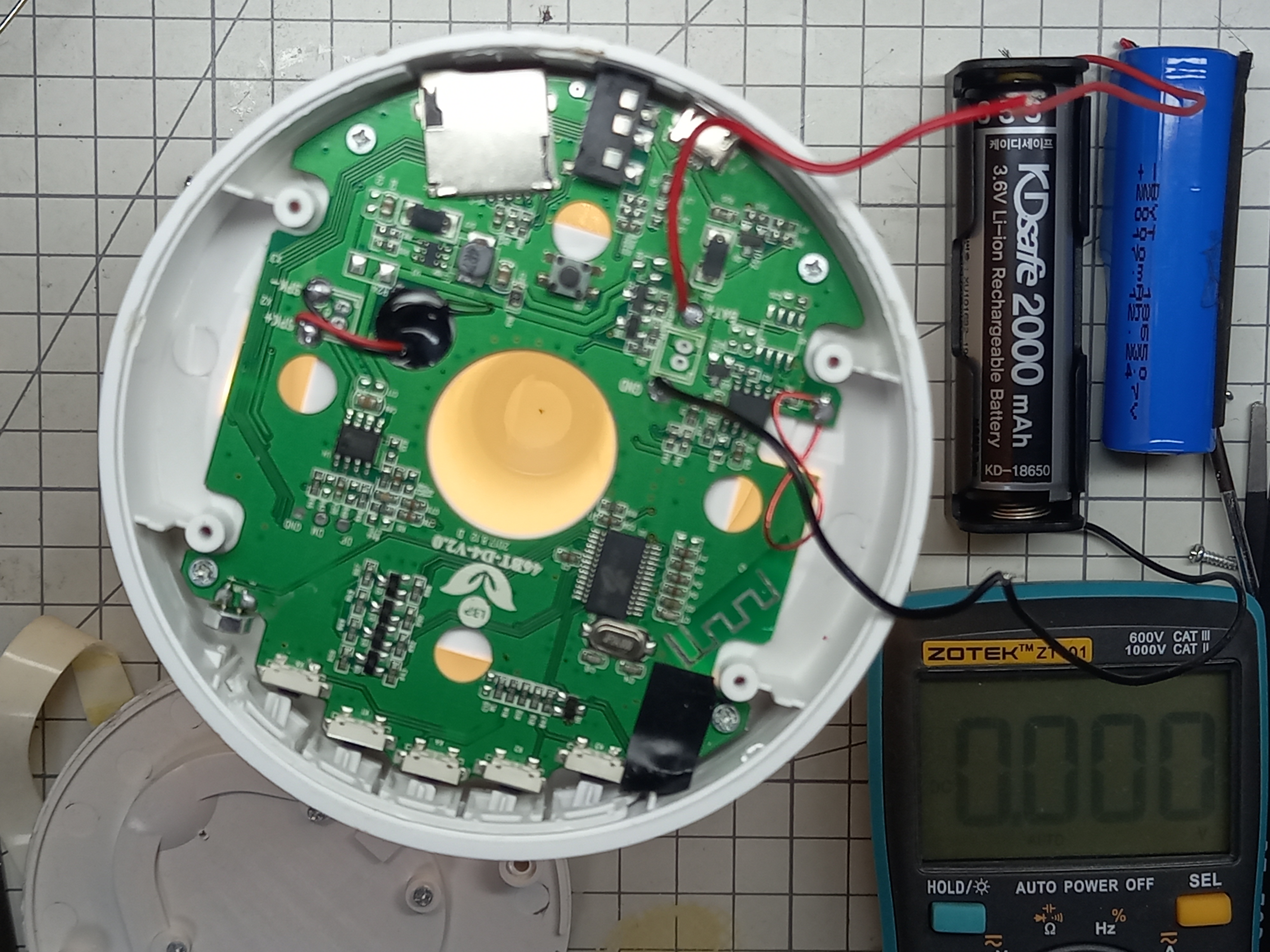

정상 배터리를 임시로 연결하니

아래 사진과 같이 무드등이 잘 켜집니다



배터리를 교체하면 정상작동하는 것을 확인했으니

배터리를 교체를 진행합니다



기존 음극의 전선이 짧아서

새 배터리의 음극에 연결하기에는 짧습니다

가지고 있던 긴 검은색 전선을 사용합니다



맨질맨질한 배터리 음극에는 아무리 납땜을 잘해도

약간 힘을 받으면 떨이지게 되니

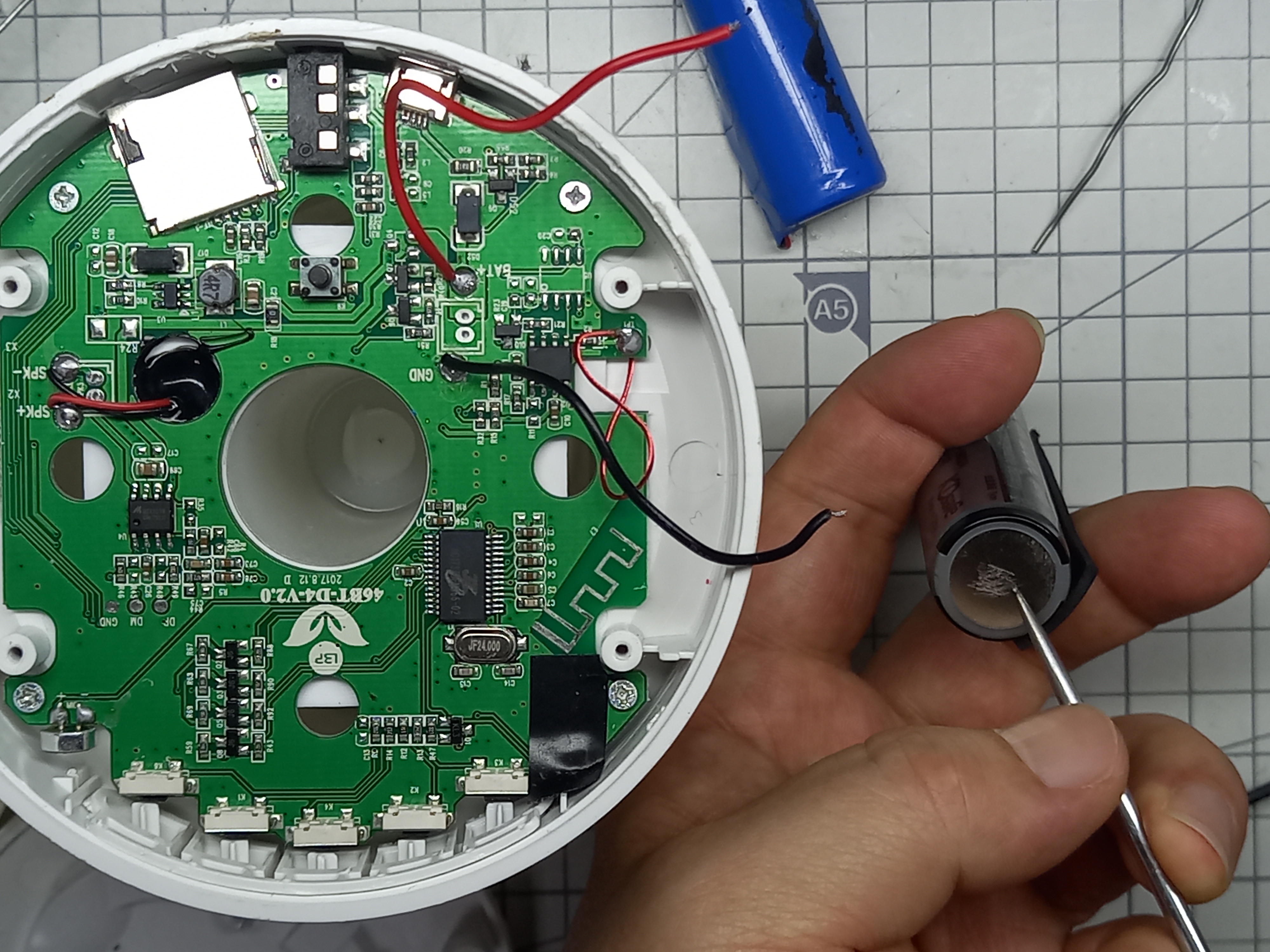

아래 사진과 같이 새 18650 배터리의 음극에 납땜할 수 있도록

송곳으로 긁어서 흠을 내줍니다



아래 사진과 같이 전선과

흠을 만들어준 배터리 음극에

납만 녹여서 붙여줍니다

위 사진은 납땜용 인두로 배터리와 전선을 쉽게 붙이기 위한 준비작업입니다



그 다음에 인두로 음극의 납과 전선을 붙여주고

혹시나 쇼트가 나지 않도록 검은색 절연테이프로 붙여주었습니다



다음은 양극을 붙여야 합니다

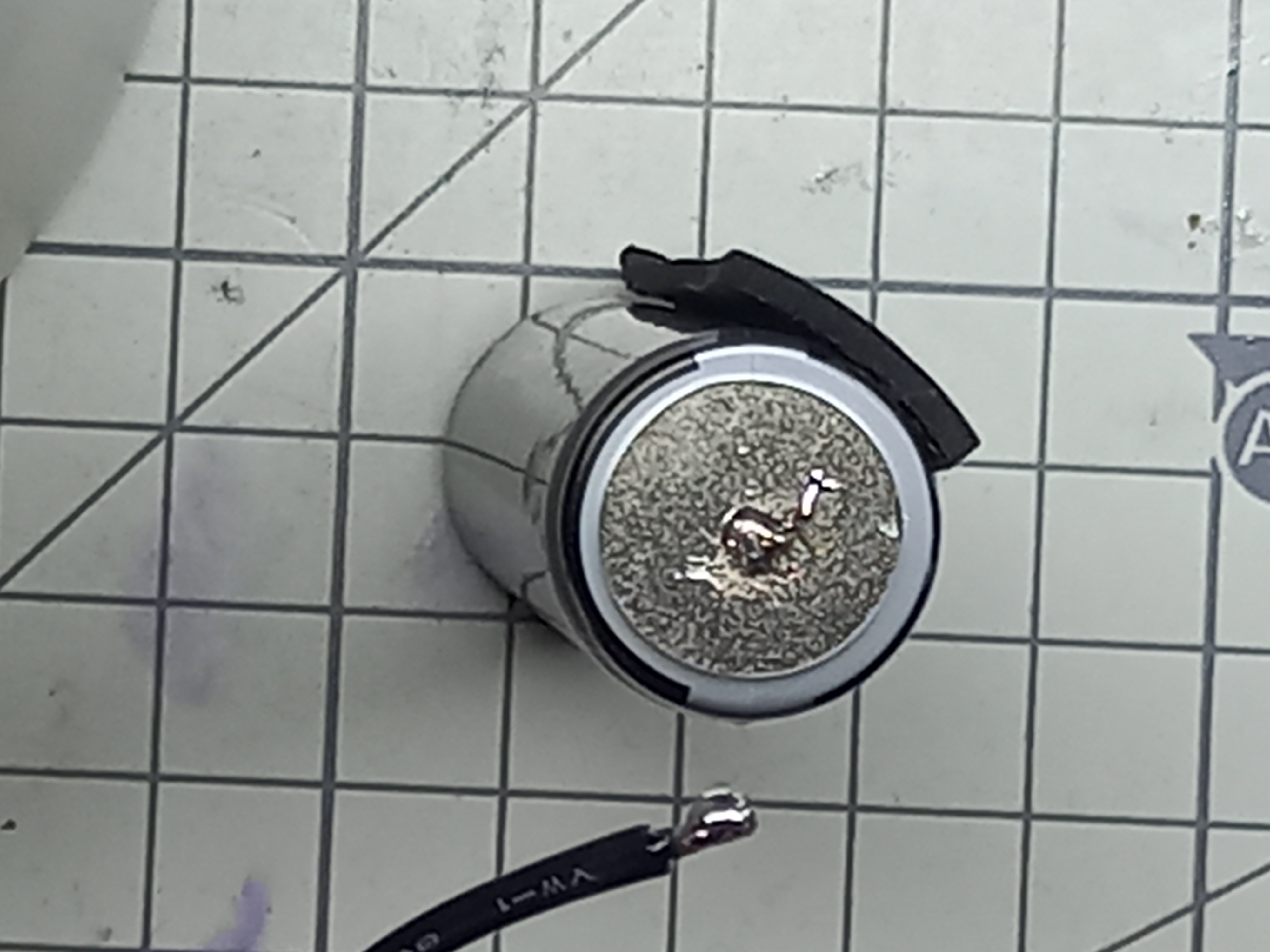

양극도 송곳으로 흠을 내주고 아래 사진과 같이 납땜하였습니다

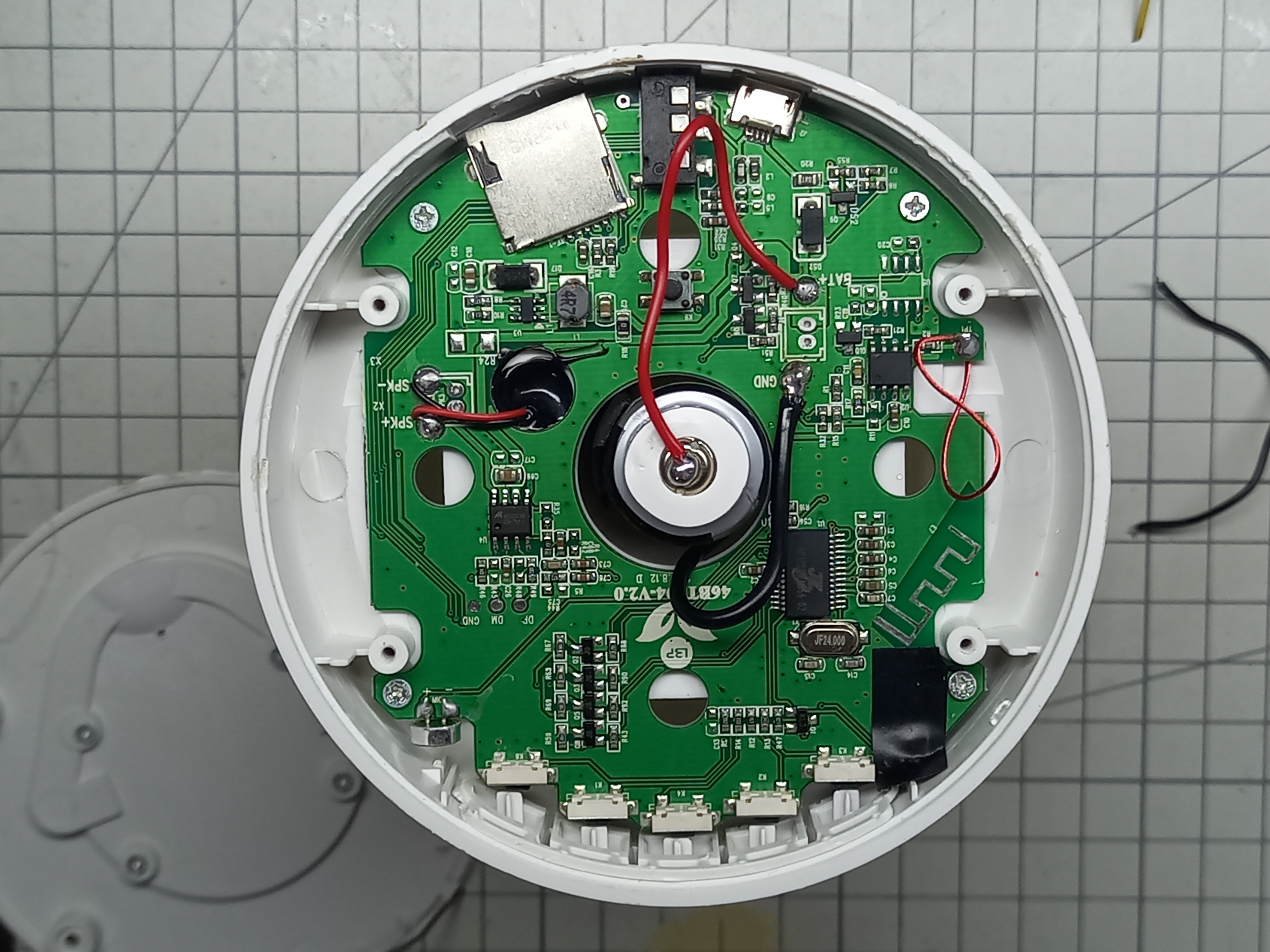

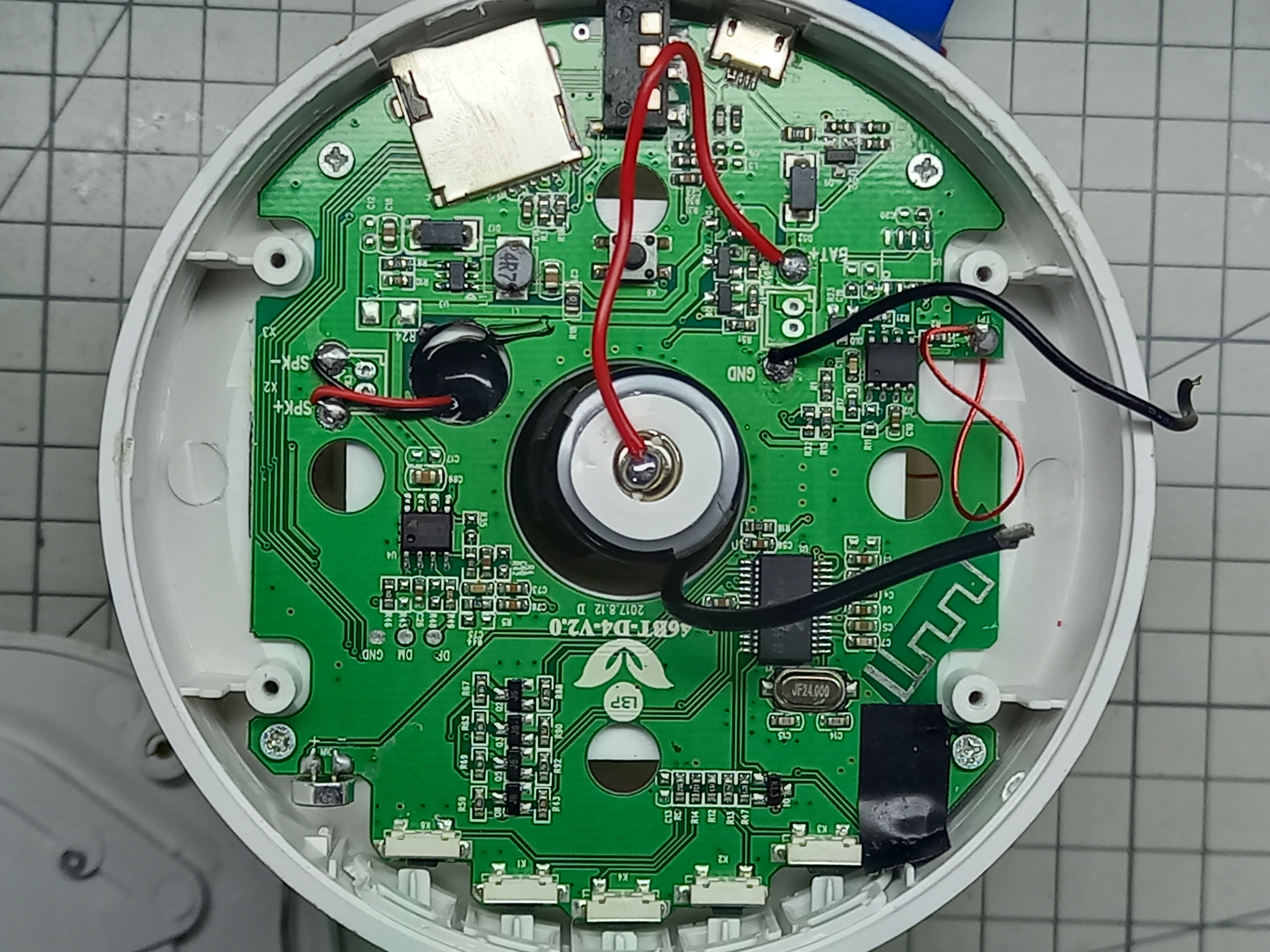

마지막으로 기존의 짧은 음극 전선을 PCB에서 떼어네고

새 음극 전선을 PCB에 납땜하여 연결하였습니다



이제 바닥커버를 덮으려는데

보호회로가 내장된 KDSafe의 18650 배터리가 약간 길어서 바닥커버가 덮히지 않습니다



택배를 받았지만 사용을 못해봤던

아래 사진의 플라스틱 용접기를 사용해 볼 기회입니다

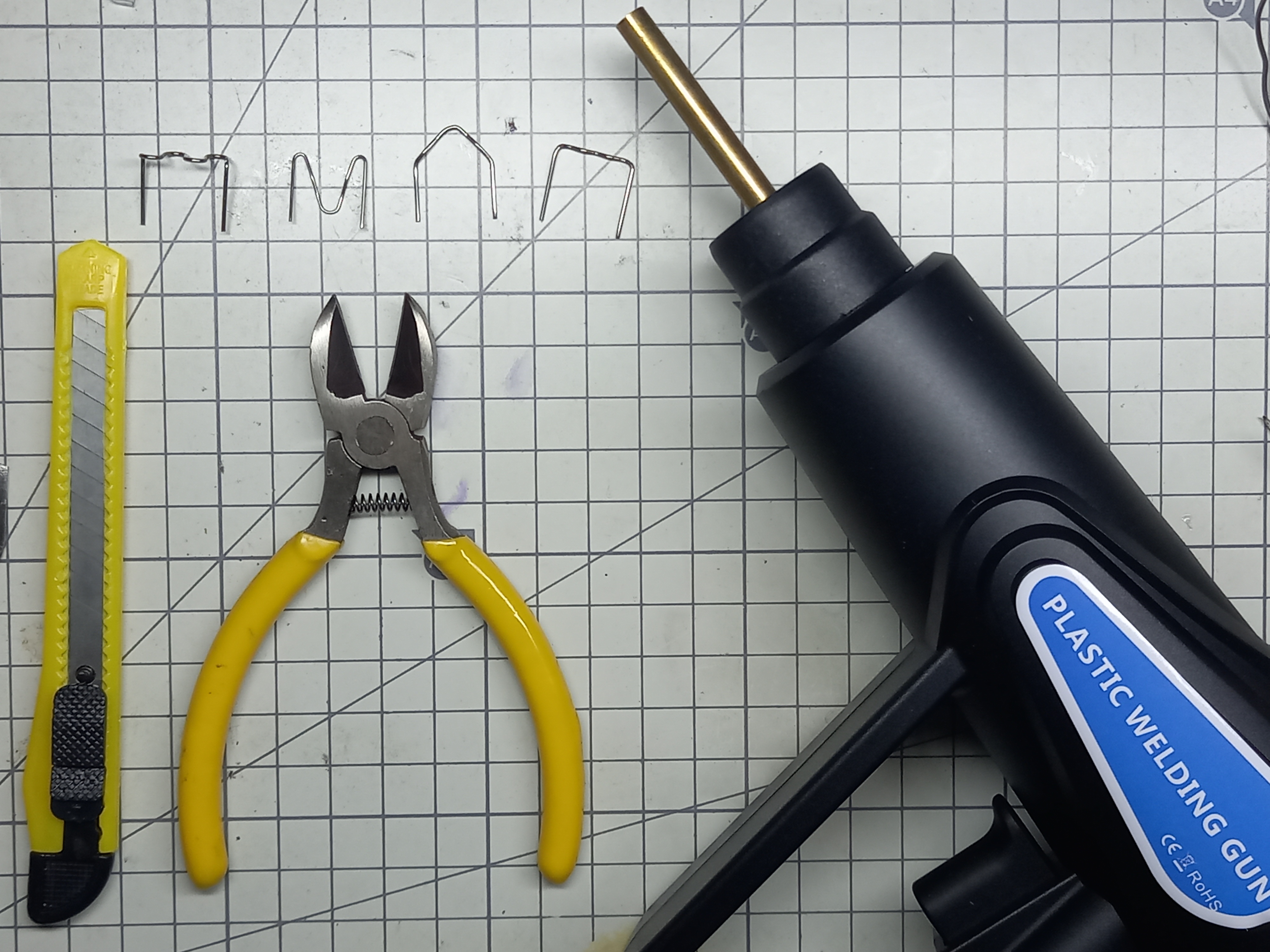

칼과 니퍼, 4종의 플라스틱 용접용 클립과 플라스틱 용접기 본체입니다

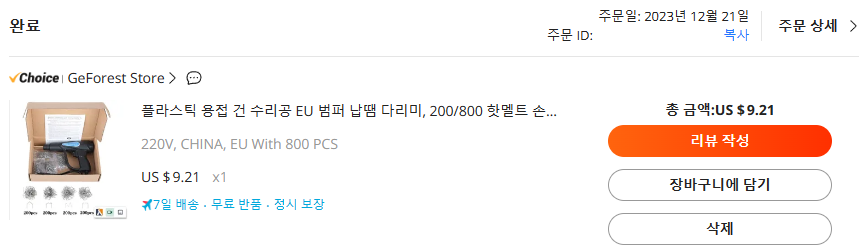

저는 아래 스크린샷과 같이 9.21$에 구입하였습니다

구입하실 분은 아래 링크에서 구입하세요

구입링크 : https://ko.aliexpress.com/item/1005005388957253.html



5567.0₩ 84% OFF|플라스틱 용접 키트 자동차 범퍼 수리 | 플라스틱 용접 총 납땜 철-70w-Aliexpress

Smarter Shopping, Better Living! Aliexpress.com

ko.aliexpress.com



튀어나온 배터리 양극쪽이 들어갈 수 있도록

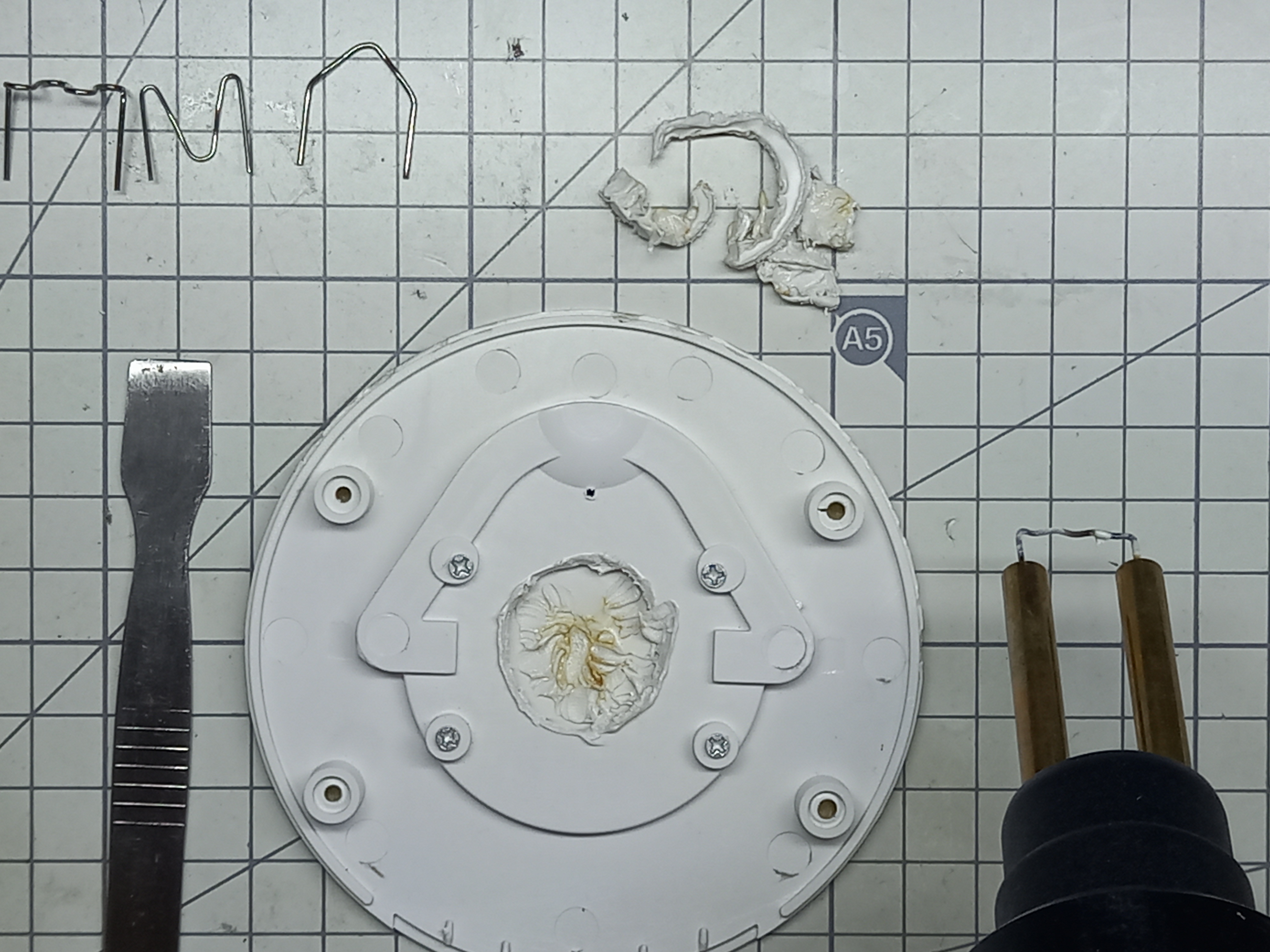

아래 사진과 같이 바닥커버를 녹여서 공간을 확보했습니다

사진의 위쪽 중앙에 녹여서 떼어진 플라스틱 조각의 일부가 보입니다



바닥커버를 결합한 모습입니다

중앙이 약간 녹아서 조금 울퉁불퉁하지만

사용에 지장이 없는 수준입니다



조립 후 작동해보니

아주 잘 작동합니다



오늘은 5년정도 사용한 무드등 블루투스 스피커의

18650 배터리를 교체하여

수리한 내용을 공유해 드렸습니다



배터리 수리관련 아래글들도 참고하세요~

충전 배터리팩 제작을 위한 니켈 스팟용접기 자작(DIY) (tistory.com)



충전 배터리팩 제작을 위한 니켈 스팟용접기 자작(DIY)

DIY/가전 충전 배터리팩 제작을 위한 니켈 스팟용접기 자작(DIY) by 컴매니아 2020. 7. 26.

robocomman.tistory.com
