구형 저속보조배터리 고속충전 개조기(DIY)

스마트폰은 필수품으로 자리잡아서

모든 사람들이 소지하고 있고

휴대용 컴퓨터로 생활에 많은 편리함을 제공하고 있습니다



하지만 스마트폰의 사용이 많은 날에는

배터리가 소진되어 사용할 수 없는 문제가 발생하게 됩니다



이러한 문제를 해결해 줄 수 있는 것이 보조배터리이고

가정마다 보조배터리가 있지만

최근의 스마트폰들의 충전전류을 만족하지 못해서

집에 있는 멀쩡한 보조배터리도 사용을 할 수가 없습니다



오늘은 집에 굴러다니는 멀쩡한 저속 보조배터리를

고속충전지원 보조배터리로 개조한 내용을 공유해 드립니다



리튬이온 이나 리튬폴리머 배터리를 분해 및 개조하는 것은

화재 및 폭발의 위험이 있어 매우 위험한 일입니다

안전하게 작업할 수 있는 분만 개조하시기 바랍니다

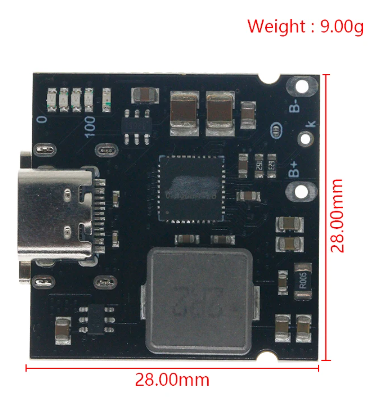

핵심준비물은 알리에서 주문한 휴대폰 고속충전지원 배터리 충전보드입니다

아래 링크에서 3$ 정도(배송비 합산)에 구입할 수 있습니다

구입링크 : https://s.click.aliexpress.com/e/_DmCUisL

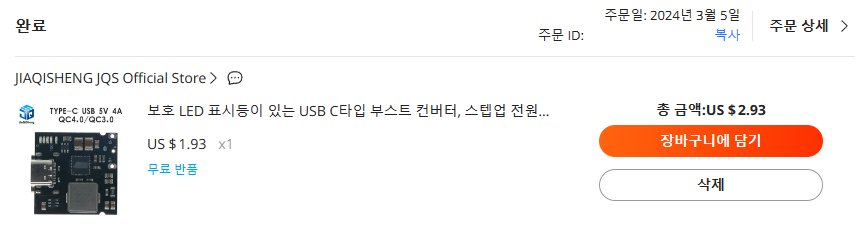

1.72US $ 5% OFF|Fcnb Bank|usb C Step-up Power Module 5v 4a Qc4.0 Qc3.0 Boost Converter With Led



위 PCB 크기를 감안하여

주문하기 전에 보조배터리를 열어서 PCB를 놓을 공간이 적당한지 확인 후에

주문하시기 바랍니다



보조배터리의 케이스를 열기전에

스마트폰을 충전하거나 USB LED등의 보조배터리를 사용할 수 있는 제품을 사용하여 최대한 방전시켜 줍니다

혹시나 개조 중에 발생하는 실수에도 피해를 최소화하기 위함입니다



방전이 완료되면

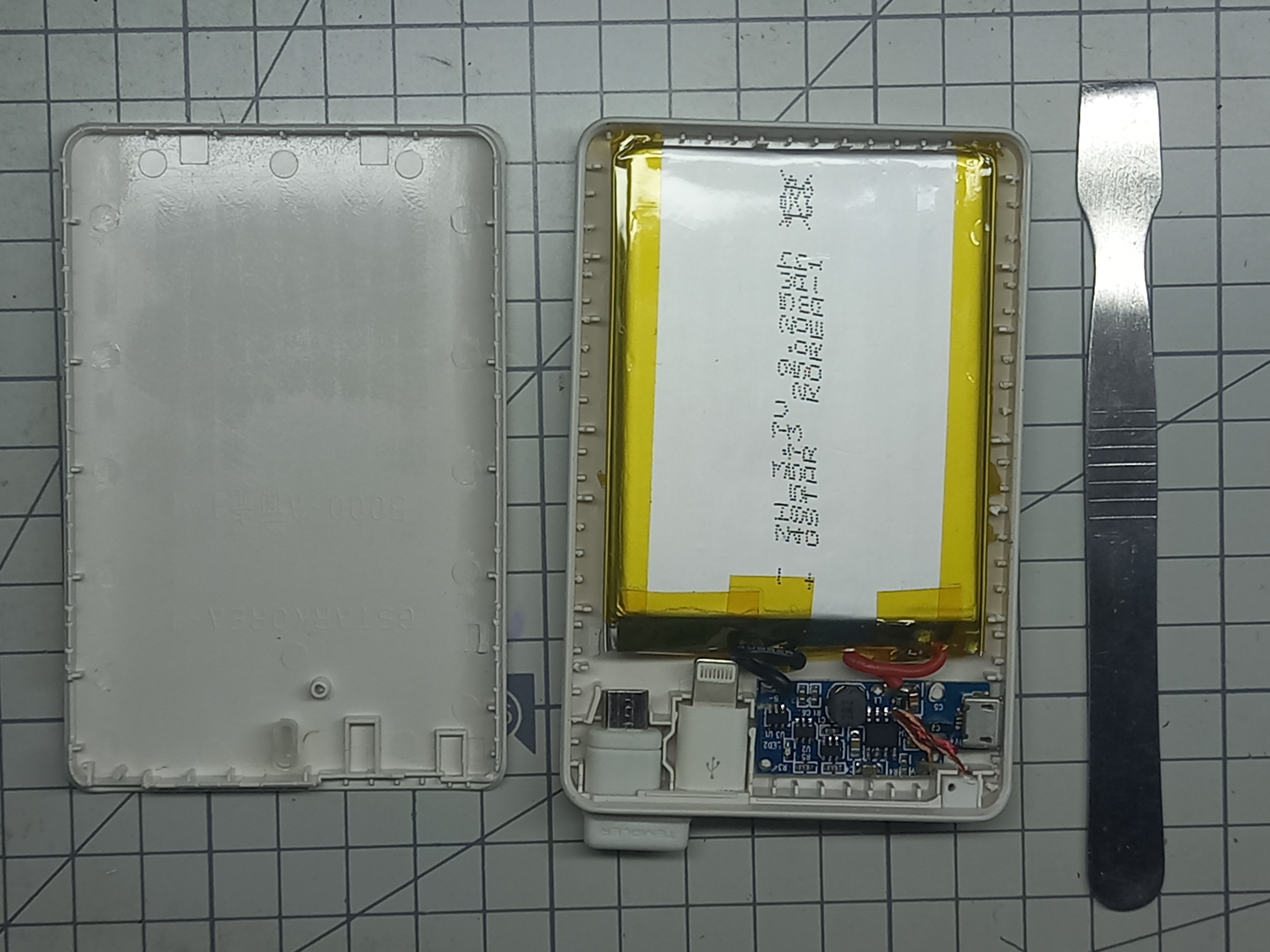

아래 사진과 같이 5000mAh 보조배터리의 케이스를 열어줍니다

제가 케이스를 열 때 사용하는 오른쪽의 도구는 BGA 스크레퍼입니다

저렴하게 3개 정도 구입하면 케이스를 열때 일자 드라이버보다 훨~씬 편리합니다

BGA 스크레퍼는 아래 링크에서 2$ 정도에 5개를 구입할 수 있습니다

구입링크 : https://s.click.aliexpress.com/e/_DBuqKQd

0.99US $ 89% OFF|Crowbar Jones|5-piece Stainless Steel Crowbar Set For Electronics & Iphone Repair

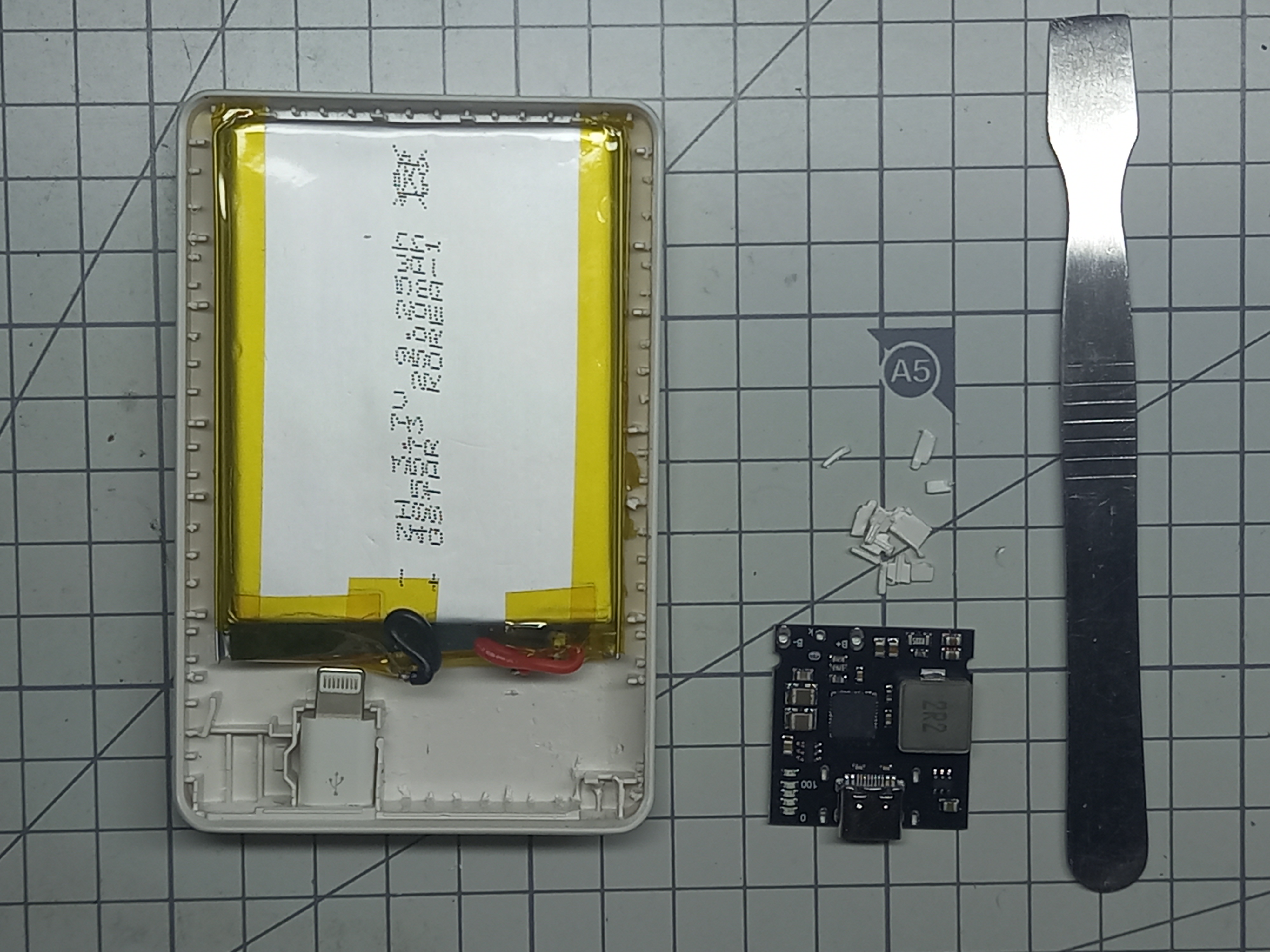

케이스를 열어보니 2500mAh 배터리셀이 보입니다

옆에서 살펴보니 2개의 배터리셀을 병렬로 겹쳐서 5000mAh 입니다

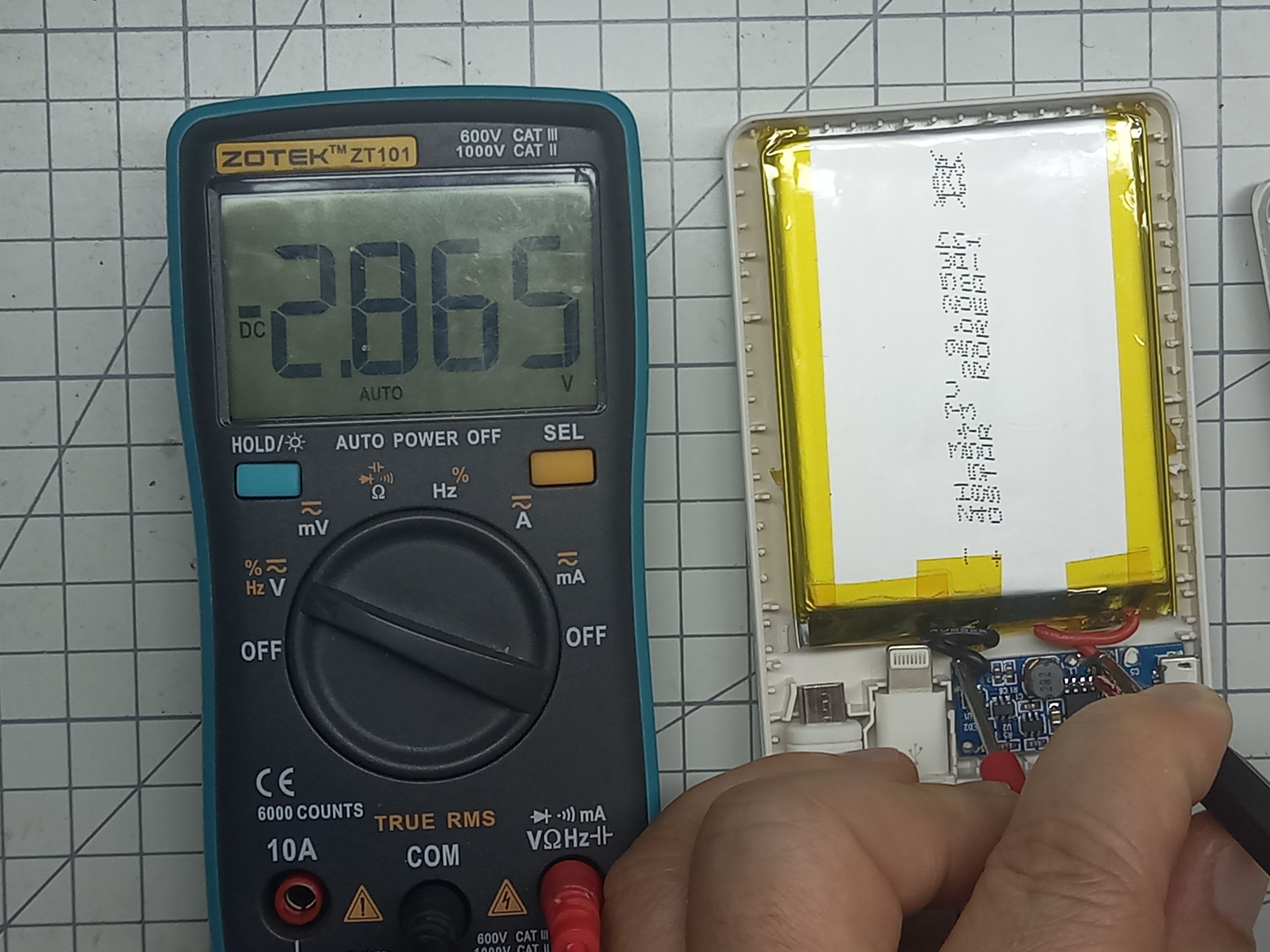

아래 사진과 같이 멀티미터를 사용하여 배터리셀을 확인해 봅니다

3.7V 가 충전된 상태인데

2.865V 가 나오니 적당히 방전된 상태로 보입니다

멀티미터가 필요하신 분은 저도 사용중인 ZT101을

아래 링크에서 구입할 수 있습니다

구입링크 : https://s.click.aliexpress.com/e/_DmO2yRz

0.99US $ 90% OFF|Multimeter Frequency Measurement | Digital Voltage Resistance Meter - Digital - Aliexpress



인두와 핀셋을 사용하여

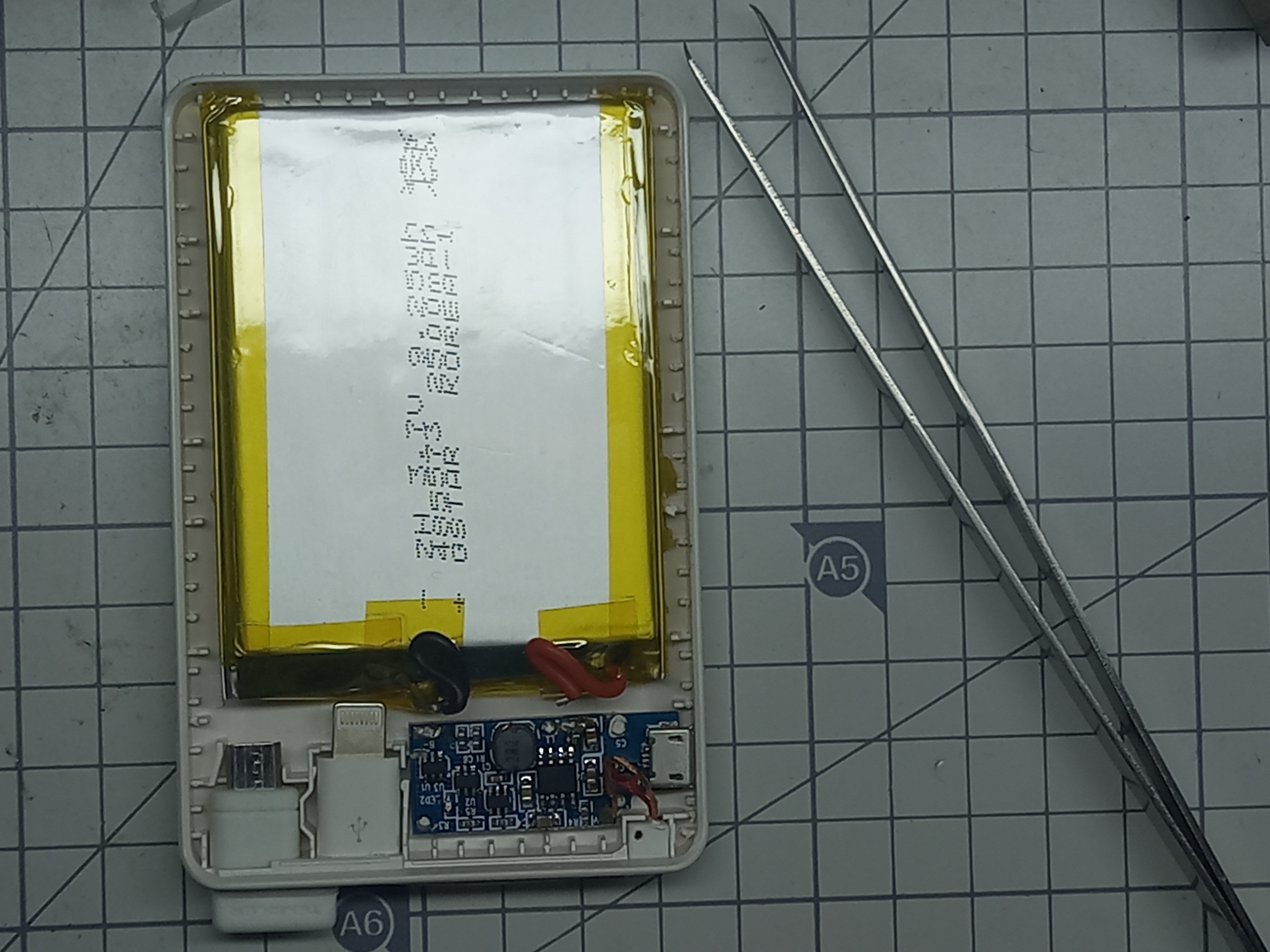

아래 사진과 같이 배터리 셀이 PCB에 연결된 전선을 분리합니다

제가 사용하는 인두는 아래 글에서 소개해 드렸습니다

에어팟 배터리 교체용 고급인두기 HAKKO T12 저렴하게(13$) 마련하기 (tistory.com)

에어팟 배터리 교체용 고급인두기 HAKKO T12 저렴하게(13$) 마련하기



T12 인두팁 구입링크 : https://s.click.aliexpress.com/e/_Al7e4A

2.2US $ 32% OFF|Soldering Iron Tip T12 Bc2 | Soldering Iron T12 K Tips | T12 Bc2 Solder Iron Tip - New - Aliexpress



T12 인두 KIT 구입링크 : https://ko.aliexpress.com/item/32740527077.html

6471.0₩ 52% OFF|전기 유닛 디지털 납땜 인두 스테이션 온도 컨트롤러 키트, HAKKO T12 핸들용 DIY 키트,



다음으로 USB 케이블을 PCB에서 분리하여

PCB를 완전히 분리합니다

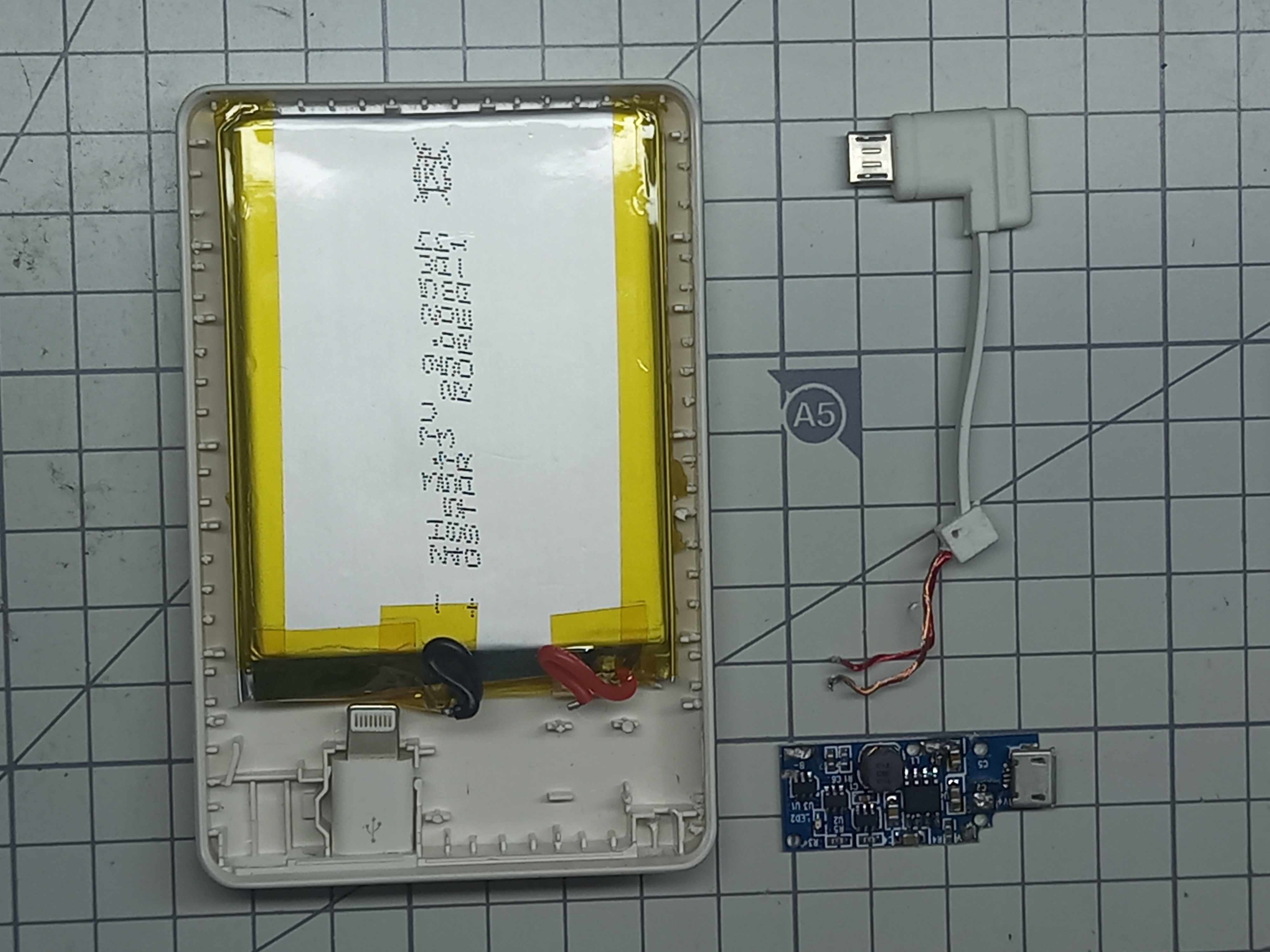

이제 필요없는 Micro USB 케이블까지 케이스에서 분리하여

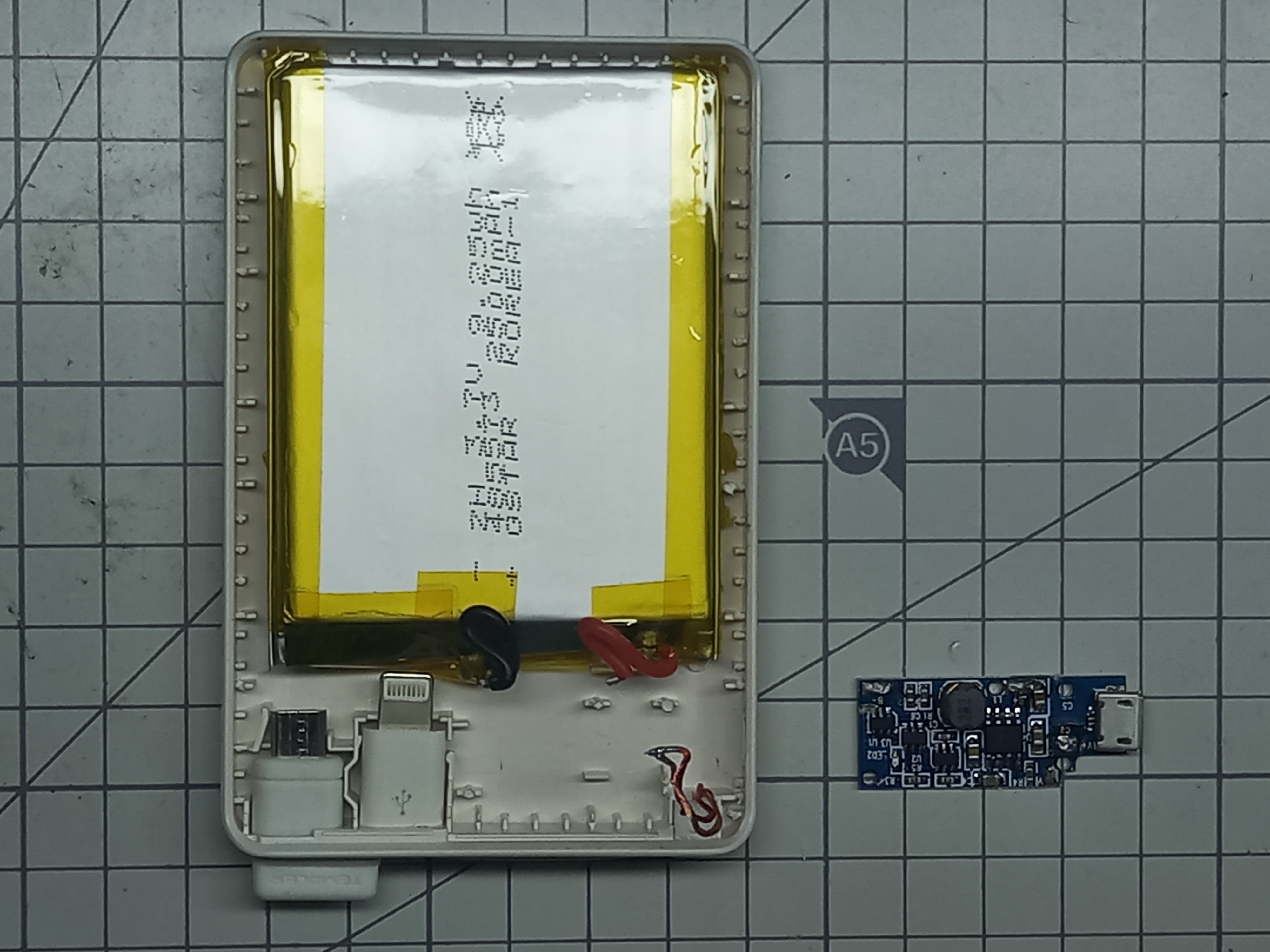

케이스 내부에는 배터리셀만 남겨진 모습입니다



이제 고속충전 지원 PCB를 놓을 위치를 마련합니다

위 사진과 아래 사진을 비교해 보면

PCB 놓을 위치가 말씀하게 정리된 것을 볼 수 있습니다

구입한 고속충전지원 PCB의 뒷면의 USB Type A Female 단자는 납땜이 되어 있지 않습니다

필요하신 분은 납땜해서 사용하시고

저와 같이 두께를 줄이기 위해서 필요하지 않은 분은

손으로 뽑으면 간단하게 뽑을 수 있습니다



양방향 USB-C(보조배터리 충전 및 휴대폰 충전용) 단자를 노출할 위치를 감안하여

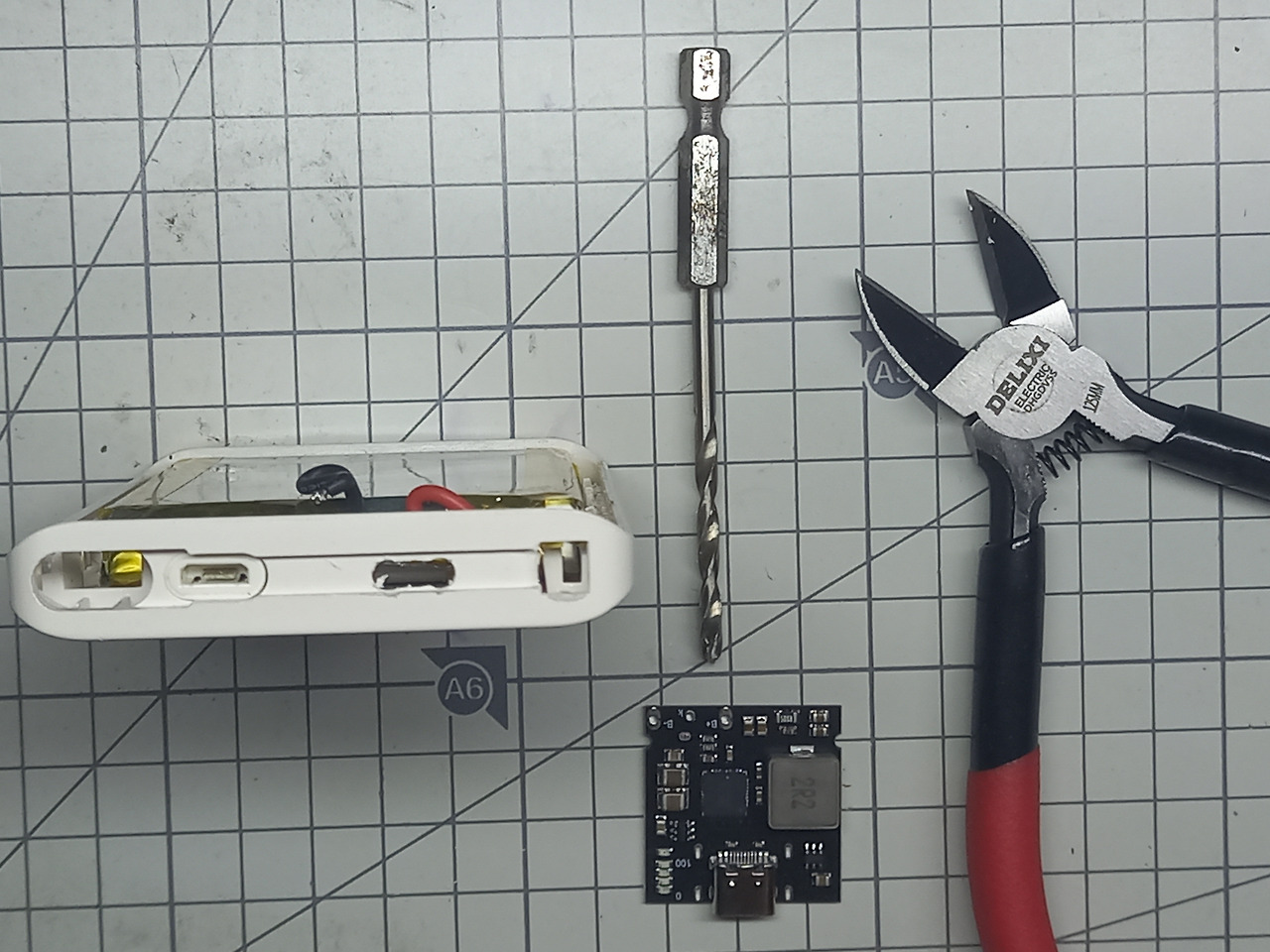

아래사진과 같이 케이스에 구멍을 뚫어줍니다

1/8 인치(2.54/8 = 3.175mm) 드릴비트를 손으로 잡고 돌려서

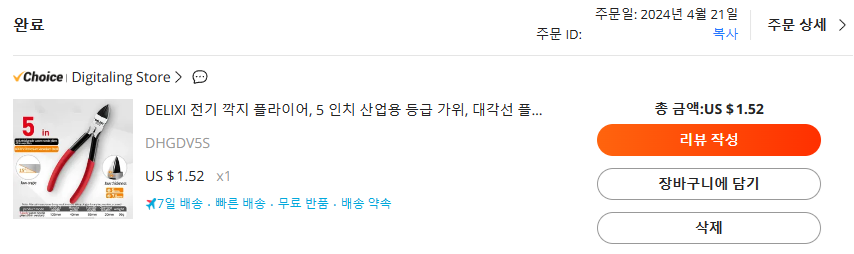

케이스에 구멍을 만들고 천원마트에서 구입한 한쪽으로 날이 치우친 니퍼를 사용하였습니다

날이 한쪽으로 치우친 니퍼는 아래 구입링크에서 구입할 수 있지만

이왕이면 저렴하게 천원마트에서 1.5$정도에 구입하세요

구입링크 : https://ko.aliexpress.com/item/1005006338755582.html



천원마트에서 저렴하게 구입하는 방법은 아래 글을 참고하세요

알리익스프레스 천원마트 대폭 할인받고 무료배송으로 구입하기 (tistory.com)

알리익스프레스 천원마트 대폭 할인받고 무료배송으로 구입하기



PCB를 넣을 공간을 마련하였으니

이제 PCB에 배터리셀 전선을 납땜하고 테스트를 해봅니다

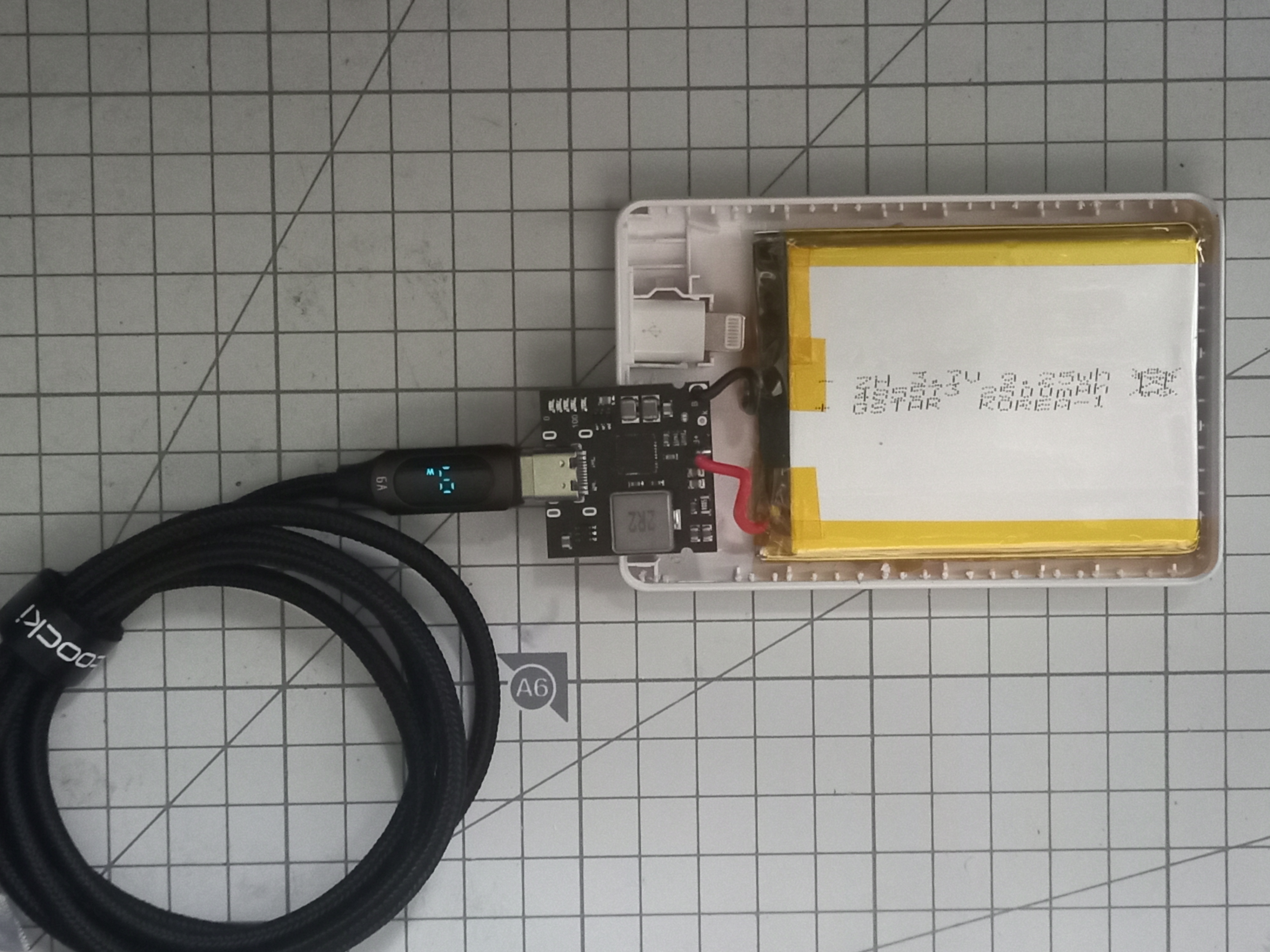

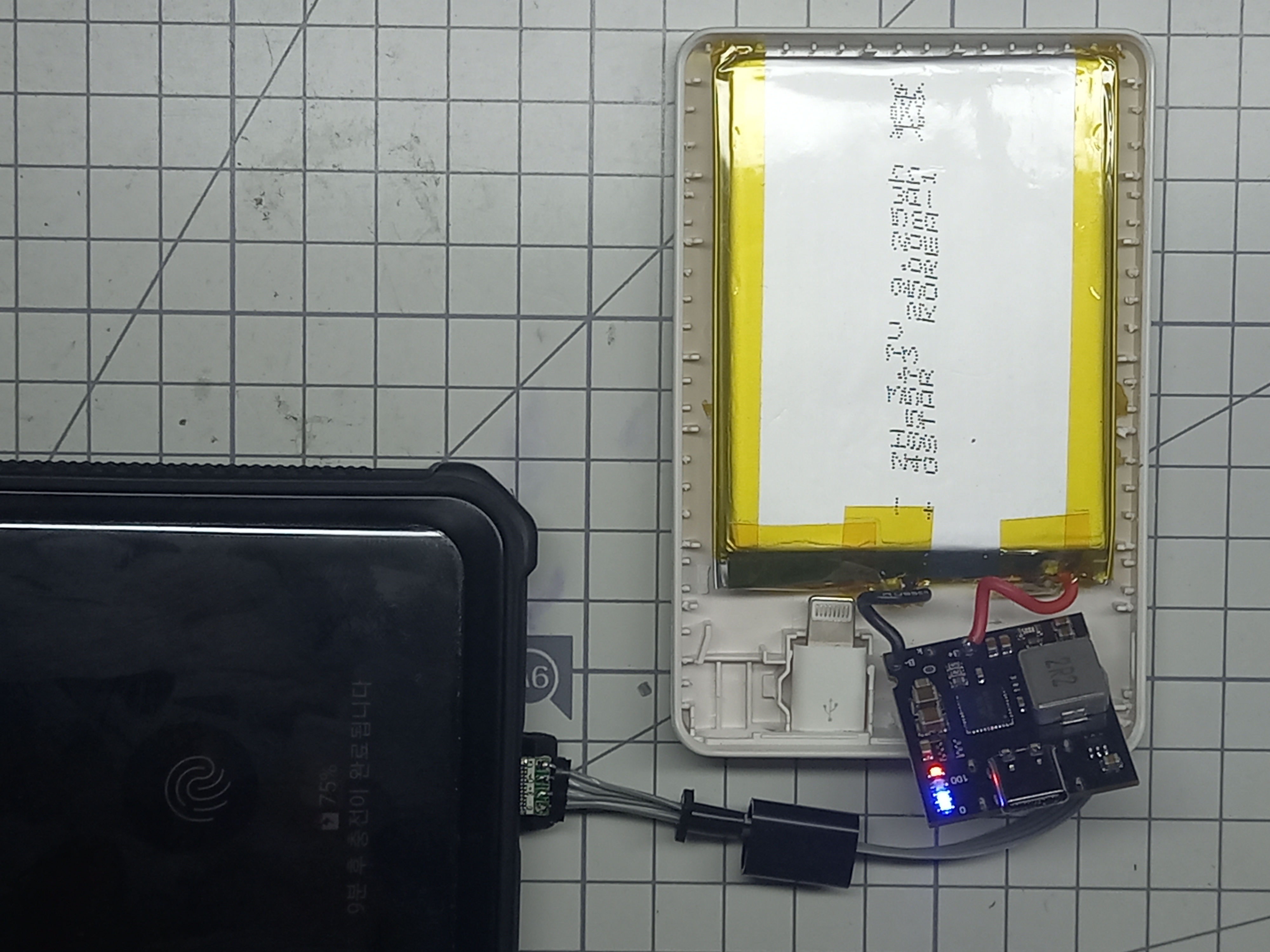

아래 사진과 같이 배터리셀이 9w로 충전되고 있습니다

충전 와트수가 표시되는 toocki 케이블도 천원마트에서 구입하시고

급하신 분만 아래 링크에서 구입하세요

구입링크 : https://ko.aliexpress.com/item/1005004910098896.html

1390.0₩ 90% OFF|Toocki C타입 to C타입 케이블, 100W PD 고속 충전 충전기, USB C to USB C 디스플레이 케이블



편리한 보조배터리 사용을 위해

아래 사진과 같이

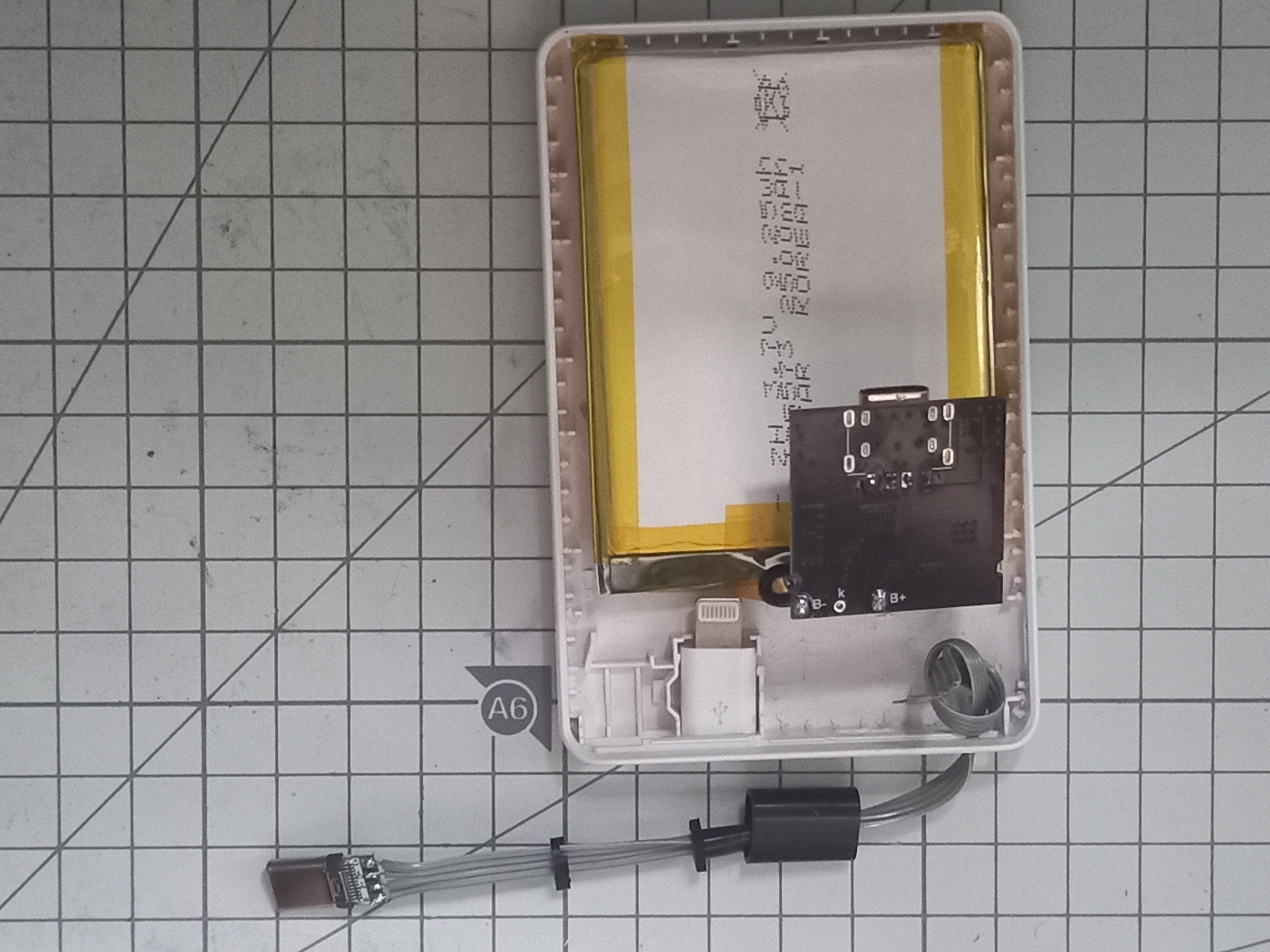

USB Type A Female 단자의 PCB 패드를 사용하여

USB C type 단자를 연결합니다

위 사진에서 주의할 부분은

USB C 케이블이 당겨지더라도 PCB의 납땜부위에 힘이 가해지지 않도록

배터리 케이스 안쪽의 USB C 케이블에 매듭을 지어주는 것입니다

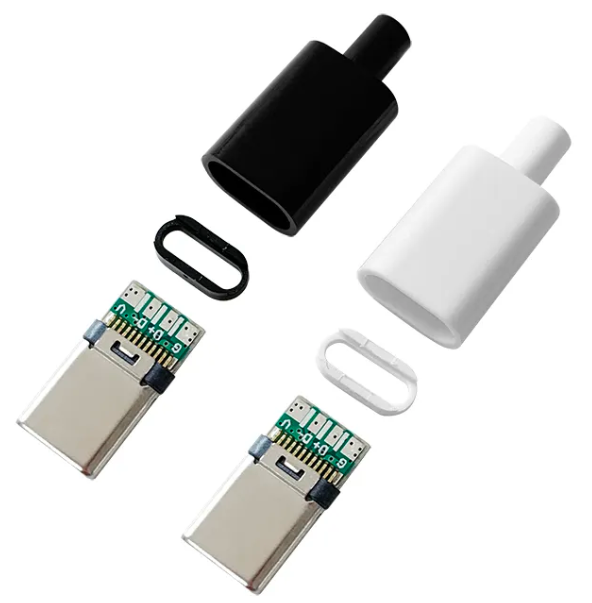

납땜하여 사용할 수 있는 USB C 단자는 아래 링크에서 구입하세요

구입링크 : https://s.click.aliexpress.com/e/_DDKaqWJ

0.98US $ 37% OFF|10pcs Type C usb3.1 3A fast charging USB Connectors Male Jack Tail Plug Electric Terminals welding DIY data cab



USB C단자를 구입한 스토어의 아래 스크린샷을 참고하여

전압이 극성에 맞게 출력되는지 확인합니다

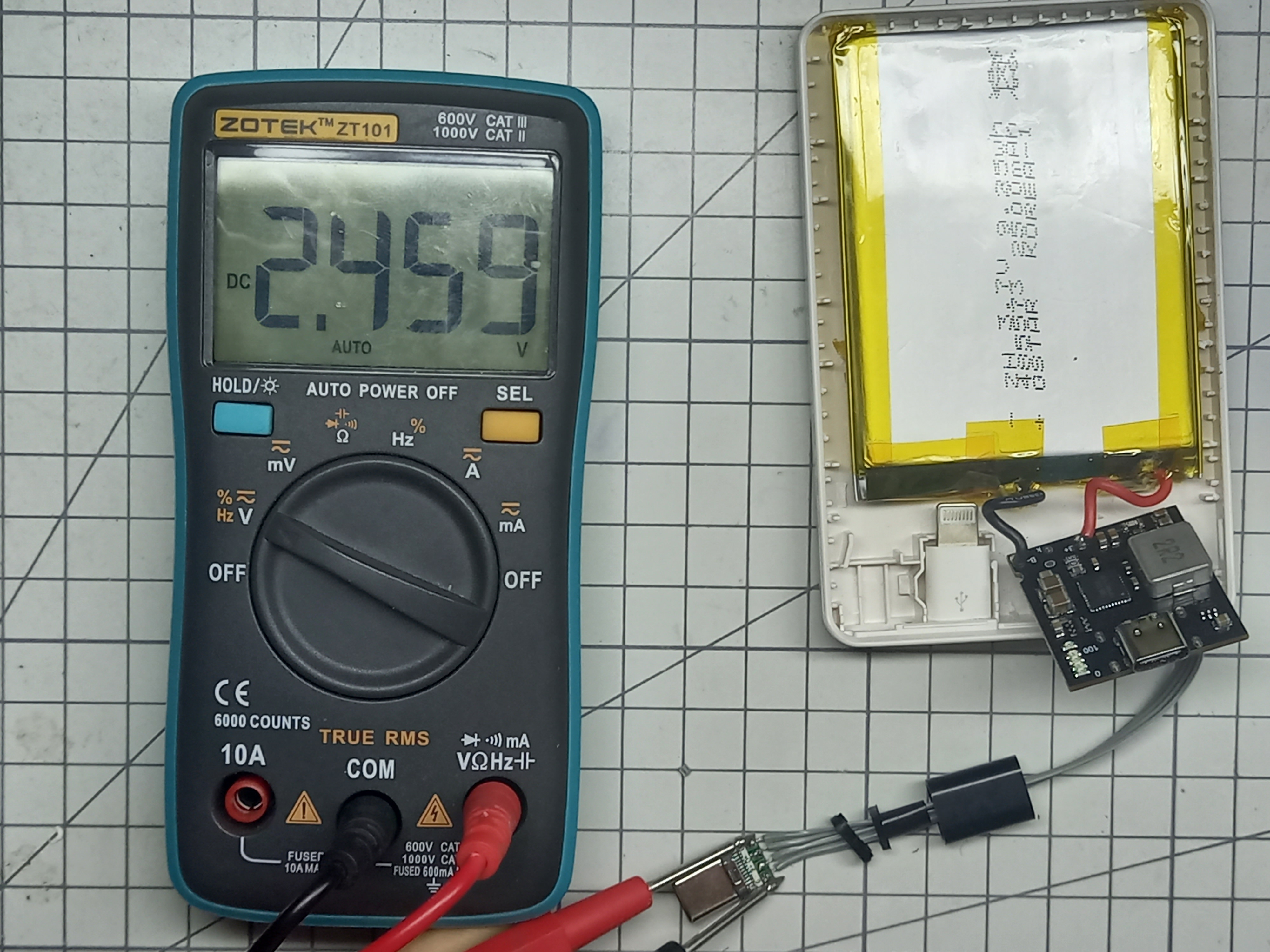

아래 사진과 같이 극성에 맞게 2.4V 전압이 출력되는 것을 확인하였습니다

전압이 낮은 것은 배터리가 방전 상태라 그런 것 같습니다



테스트를 위해 휴대폰 충전기를 PCB의 USB C 단자에 연결해서

배터리셀을 살짝 충전한 후에 휴대폰에 연결해 봅니다

아래 사진과 같이 고속충전 LED(오렌지색)이 켜지며 정상 작동합니다

물론 휴대폰에도 고속충전 중으로 표시됩니다



이제 최종조립을 진행해야 하는데

고속충전 PCB가 약간 커서 조립이 안됩니다

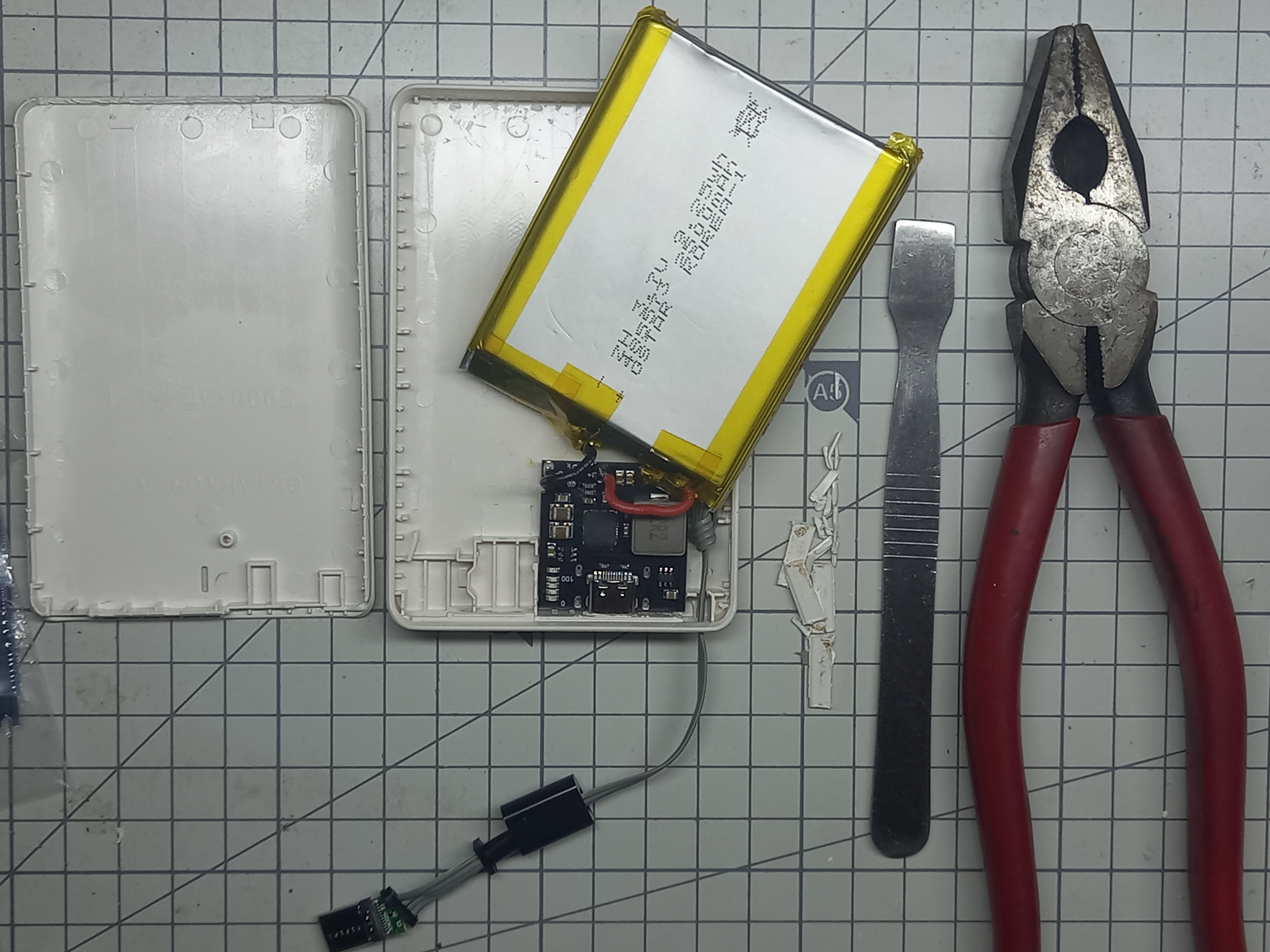

배터리 셀의 스티커를 BGA 스크레퍼를 사용하여 살살 떼어준 후

아래 사진의 위쪽과 같이

배터리 셀과 케이스의 간격을 만들어주는 플라스틱 턱을 제거하여

배터리 셀을 아래 사진의 위쪽으로 조금 더 이동시켜서 케이스에 부착하여

조립할 수 있는 공간을 확보하였습니다



원래 케이스 분리시에도 본드로 결합되어 있던 구조라

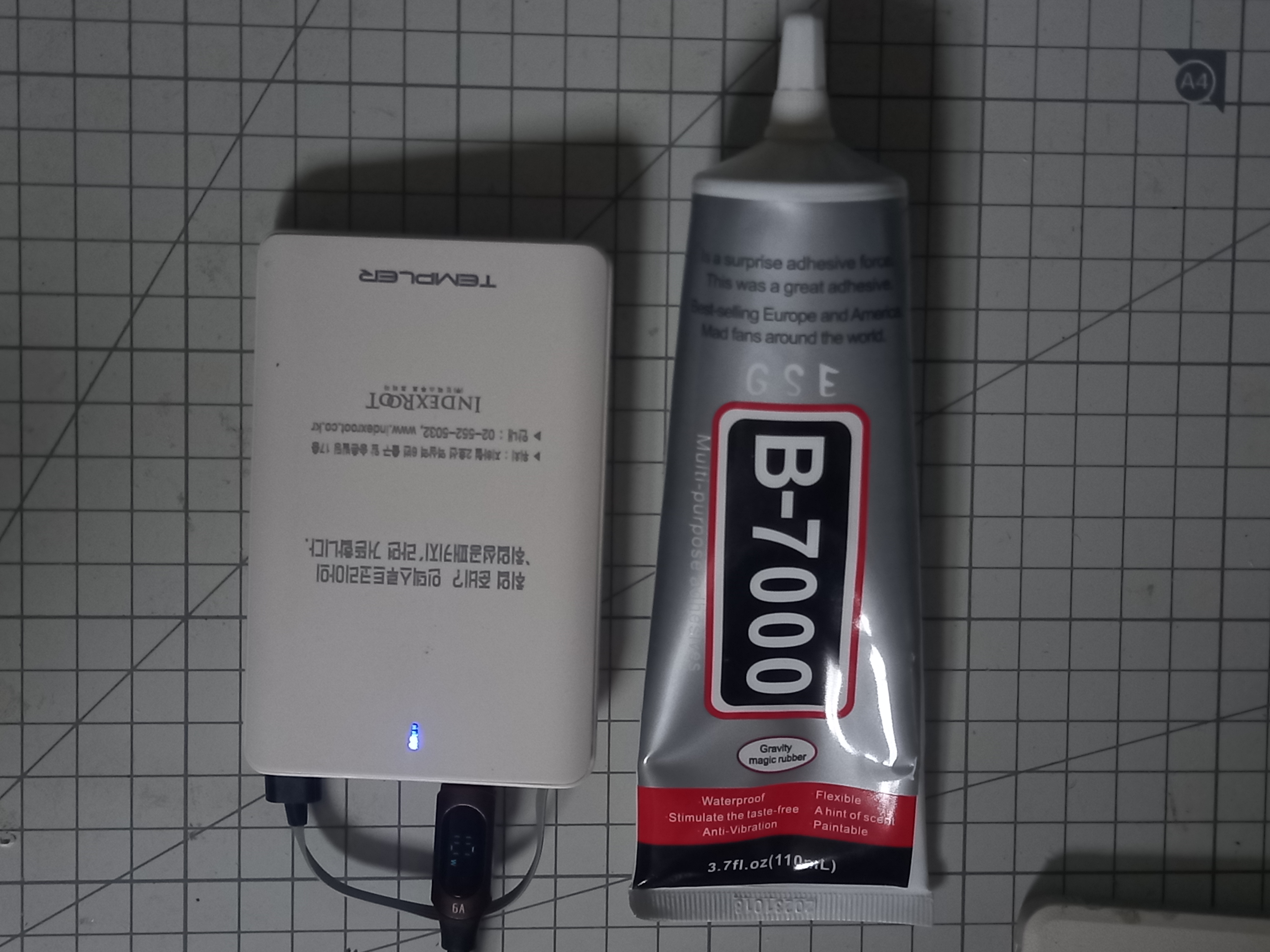

최종 조립은 B-7000을 사용하여 접착해 주었습니다



납땜하여 사용하는 USB C 단자도 최종조립에는 B-7000을 사용해 주었습니다

위 사진에서 납땜하여 사용하는 USB C 단자에 잘못 조립된 부분이 있습니다

USB C 단자의 납땜부위에 비스듬히 걸쳐져 있는 플라스틱 링과 같은 부품은

USB 납땜 후 USB C 단자쪽에서 끼어서 결합하는 형태입니다 참고하세요



조립 후에 아래 사진과 같이 10w로 충전되며 잘 동작합니다



오늘은 집안에 굴러다니는

저속 보조배터리를 개조하여

고속충전배터리를 만드는 방법을 공유해 드렸습니다
