글루건 세라믹 발열체 직접 수리기(DIY)

블로그에 글을 제대로 작성하기 전부터

10년이상 간단한 많은 물품의 DIY를 도와주던

다이소표 미니 글루건이 사망하였습니다



오늘은 다이소 미니 글루건을

직접 수리한 내용을 공유해 드립니다



글루건이 갑자기 불꽃이 나면서 연기가 발생하였습니다

내부를 열어보니 핵심부품인 세라믹 발열체에 고장이 발생한 것 같습니다



알리를 검색해보니

다행히 글루건용 발열체를 다양하게 판매합니다



다이소 미니 글루건은 7mm 글루심을 사용하는 10W인데

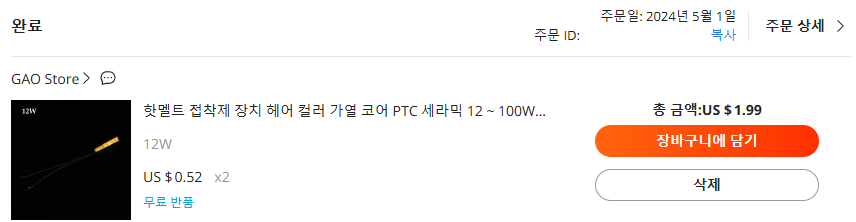

가장 비슷한 규격이 12W라 아래 스크린샷과 같이 구입하였습니다



글루건용 세라믹 발열체가 필요하신 분은 아래 구입링크에서 구입하세요

구입링크 : https://ko.aliexpress.com/item/1005004599088207.html

739.0₩ 30% OFF|핫멜트 접착제 장치 헤어 컬러 가열 코어 PTC 세라믹 12 ~ 100W 220V 접착제 장치, 일정한

배송비가 1$라 발열체 2개에 각각 1$ 정도로 구입한 수준입니다



다이소 미니 글루건이 3천원이니 가격도 얼마 차이 안나는데

그냥 구입하는게 편하다고 생각하실 분도 많을 것 같습니다

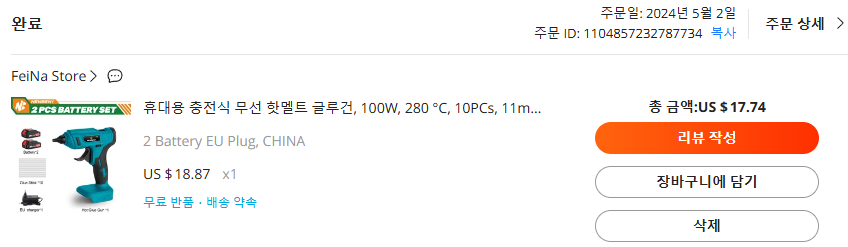

저의 경우 아래 스크린샷의 무선글루건을 구입하여 편리하게 잘 사용하고 있습니다

작동시 2분만에 11mm 글루가 쭉쭉 잘 나와서 추천하는 제품입니다

배터리는 가장 많이 사용되는 방식이라고 할 수 있는 마키다 방식입니다

구입링크 : https://s.click.aliexpress.com/e/_Dne2xy7

15.28US $ 43% OFF|100W 280°C Cordless Hot Melt Glue Gun Portable Rechargeable with 10pcs 11mm Glue Sticks DIY Repair Tool For



좋은 무선글루건이 있음에도 수리하는 이유는

글루건의 구조를 정확히 파악해서 글루건의 잔고장을 잘 고칠 수 있게되고

또한 가격이 조금 있는 무선글루건의 발열체가 고장난 경우에도

저렴하게 발열체만 구입하여 수리할 수 있기 때문입니다



한편 기후위기로 매년 더욱 심한 기상상태가 발생하고 있는 현시점에

조금이라도 과잉생산과 소비를 줄이도록 고민하였으면 합니다

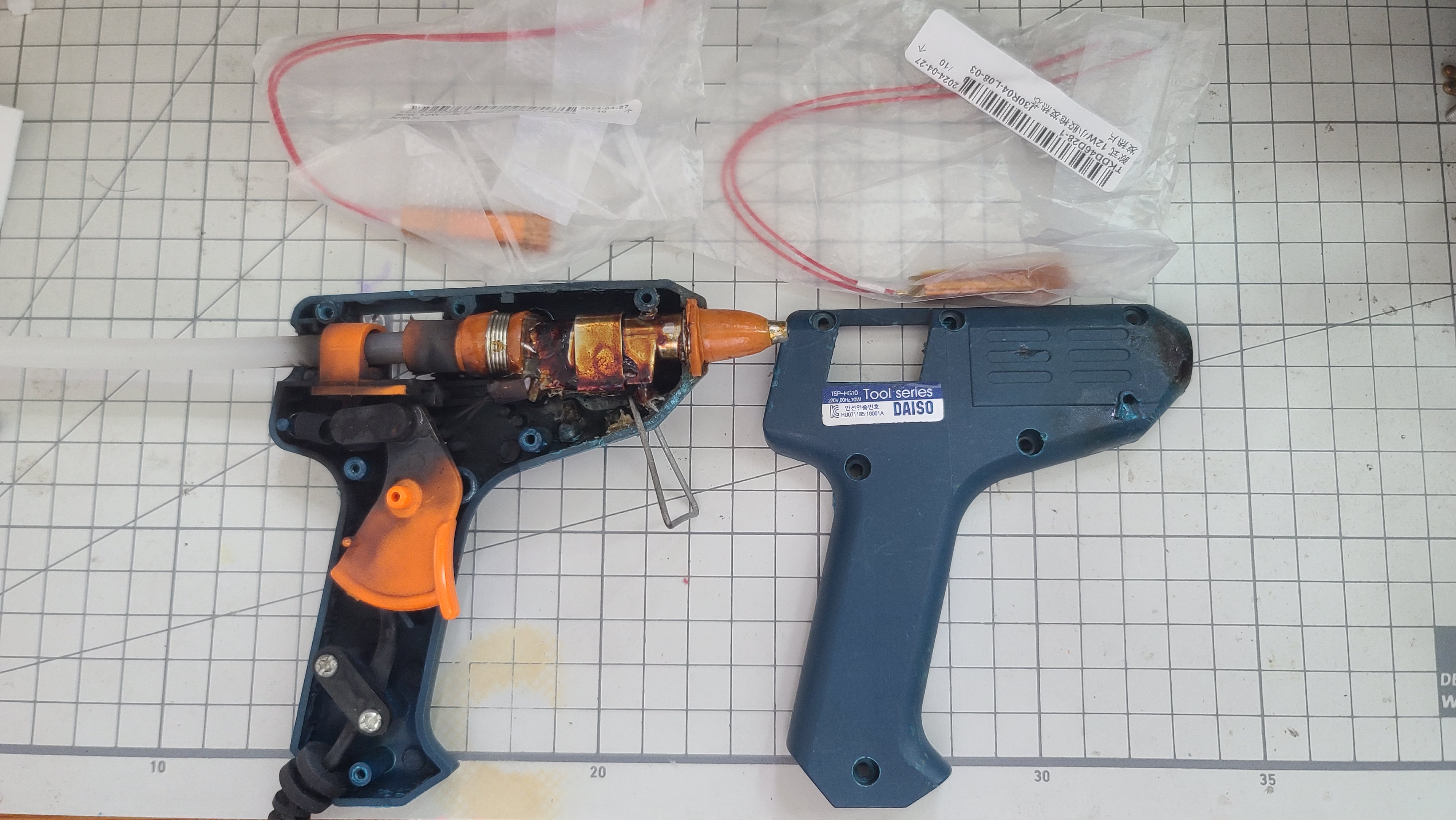

다이소 글루건의 6개 나사를 풀고 케이스를 분리한 사진입니다

글루가 녹는 부분의 하단쪽 세라믹 발열체쪽에서 검은 그을음이 많이 발생했습니다

사진의 위쪽은 알리에서 구입한 세라믹 발열체입니다

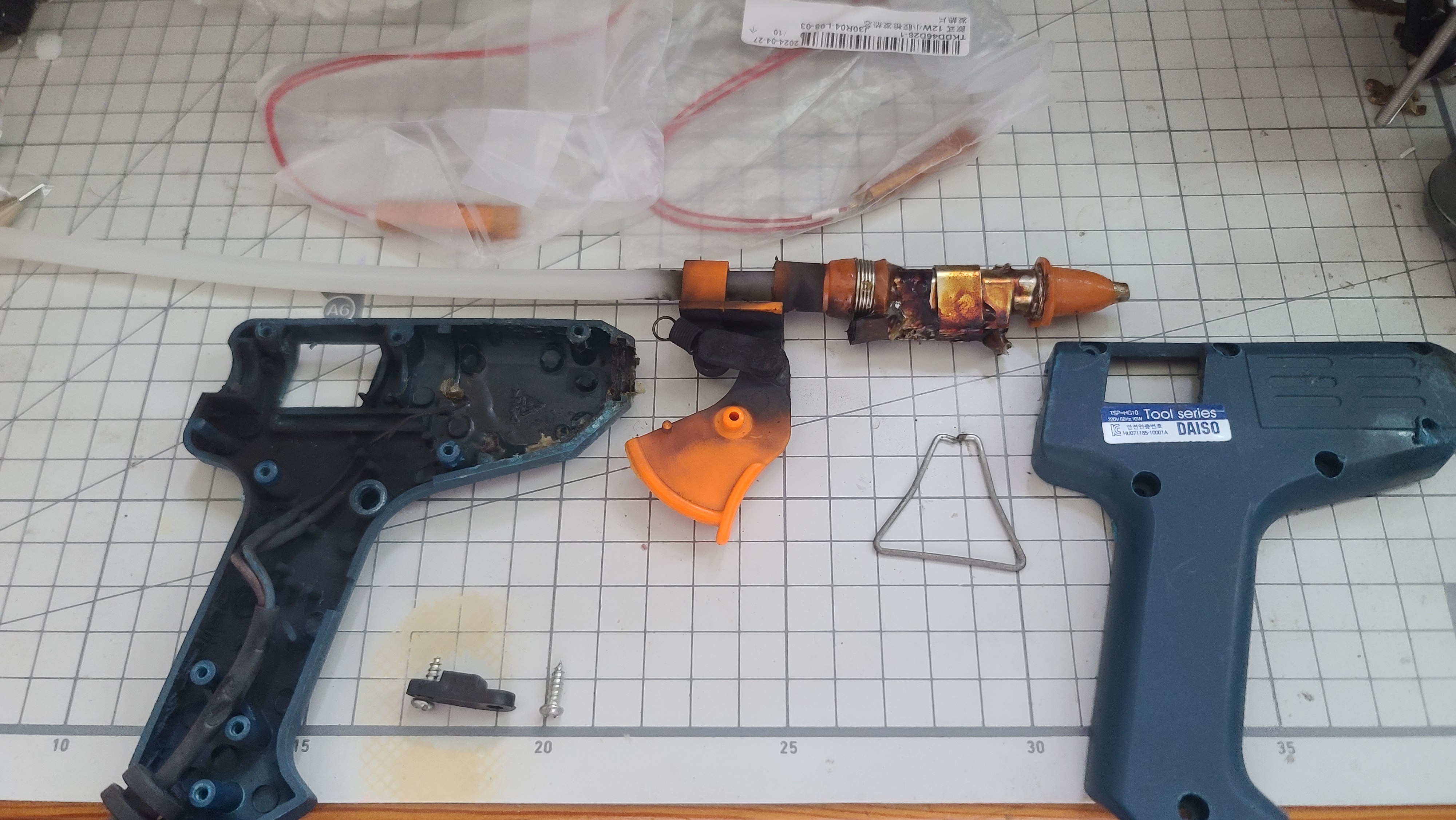

세라믹 발열체 교체를 위해 아래 사진과 같이

글루가 녹는 부분을 살살 꺼냅니다

케이스가 녹았다가 굳은 글루 찌꺼기로 인해 잘 안 떨어진다면

작은 일자 드라이버등을 이용하여 케이스가 망가지지 않도록 살살 떼어줍니다

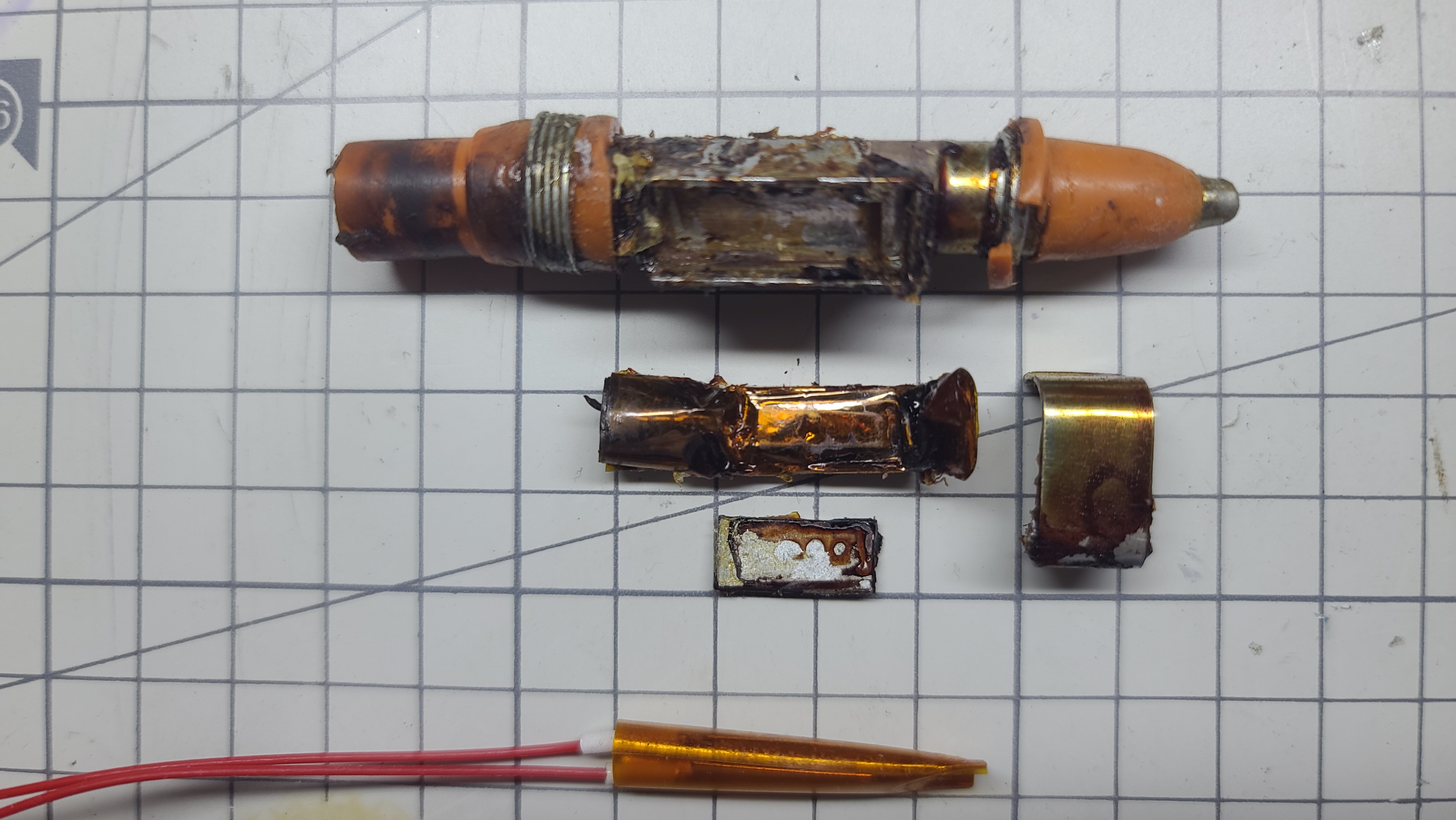

아래 사진은 타버린 세라믹 발열체를 글루가 녹는 부분에서

분리한 사진입니다

위 사진의 중앙에 타버린 세라믹 발열체가 있고

그 오른쪽에는 세라믹 발열체를 글루 녹는 부분에 고정하는 클립

세라믹 발열체의 아래쪽에는 클립이 세라믹 발열체를 고정하도록 받쳐주는 얇은 철판입니다

맨 아래는 새로 구입한 세라믹 발열체입니다



본체에 세라믹 발열체를 고정하는 클립이 글루 찌꺼기로 인해서 분리가 잘 안되면

열풍기를 사용하여 120도 정도로 가열하면서 분리하세요

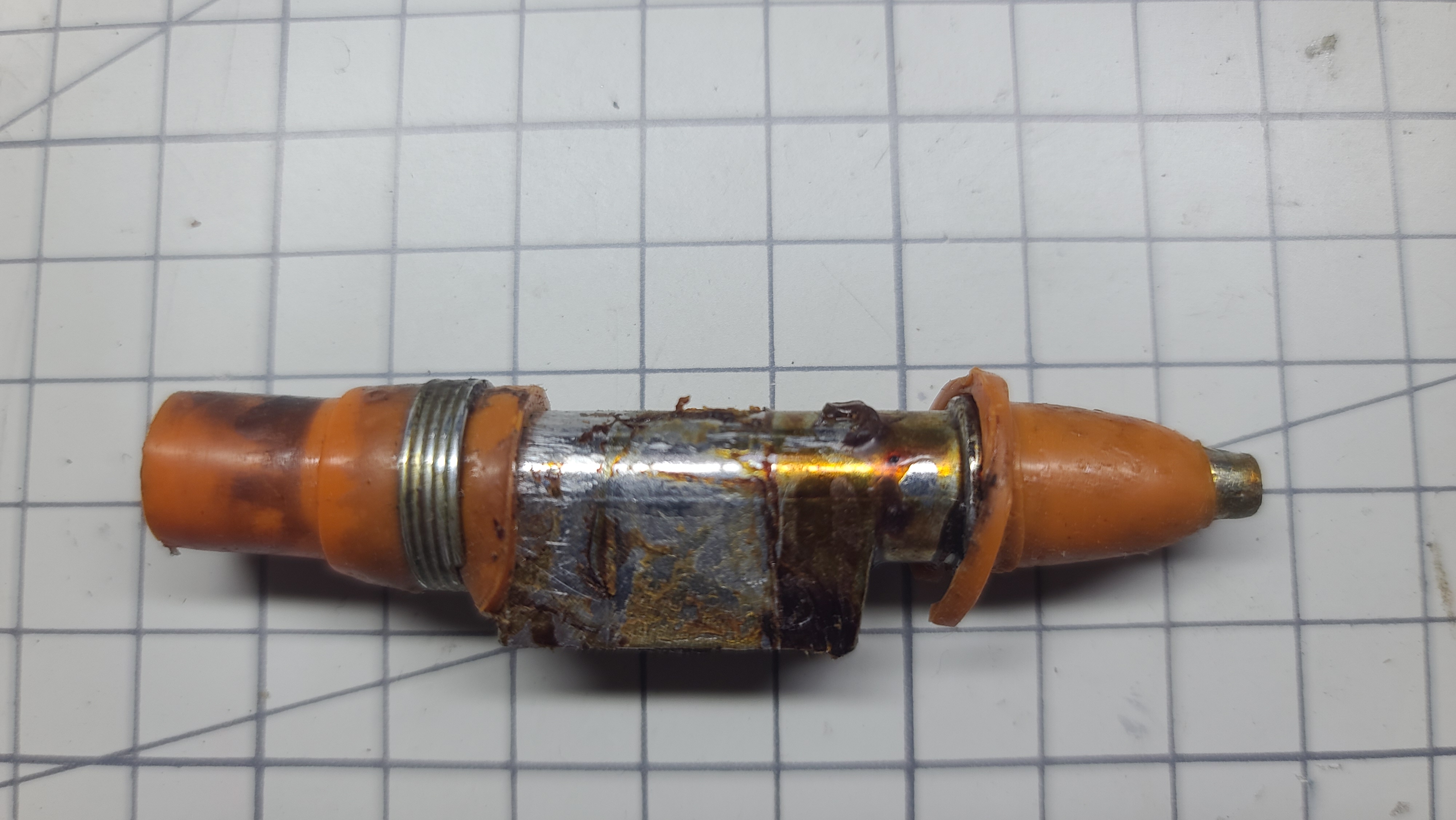

아래 사진의 왼쪽에서 글루를 밀어주어 녹이게 되는데

왼쪽의 고무의 틈새로 녹은 글루가 스며들어서

글루건 내부에 찌꺼기 글루가 돌아다니다가

세라믹 발열체에 스며들면서 세라믹 발열체가 고장난 것이 아닌가 의심이 듭니다



따라서 아래 사진과 같이 스며든 글루를

BGA 스크퍼로 긁어내고

열풍기를 120도 정도로 설정하여 왼쪽의 글루 투입구쪽의 잔여 글루를 녹인 후

왼쪽의 글루 투입구의 고무도 본체에 잘 결합시켜 주었습니다

DIY 진행시 BGA 스크레퍼는 기본공구로

케이스를 분리하기 위해 얇은 틈을 벌릴때나 지저분한 표면을 긁어낼때 일자드라이버보다 훨씬 사용하기 좋습니다

필요하신 분은 아래링크에서 구입하세요

구입링크 : https://s.click.aliexpress.com/e/_DBuqKQd

1.0US $ 89% OFF|Crowbar Jones|5-piece Stainless Steel Crowbar Set For Electronics & Iphone Repair



열풍기가 필요하신 분은 아래 글을 참고하셔서

온도를 스위치로 눌러서 설정하는 제품을 구입하세요

다이얼을 돌려서 온도를 조절하는 방식은 온도 설정이 부정확합니다

에어팟 작동시간이 줄어서 배터리 자가교체(DIY) (tistory.com)

에어팟 작동시간이 줄어서 배터리 자가교체(DIY)



그 다음에 에어팟 수리를 위해 보유하고 있던

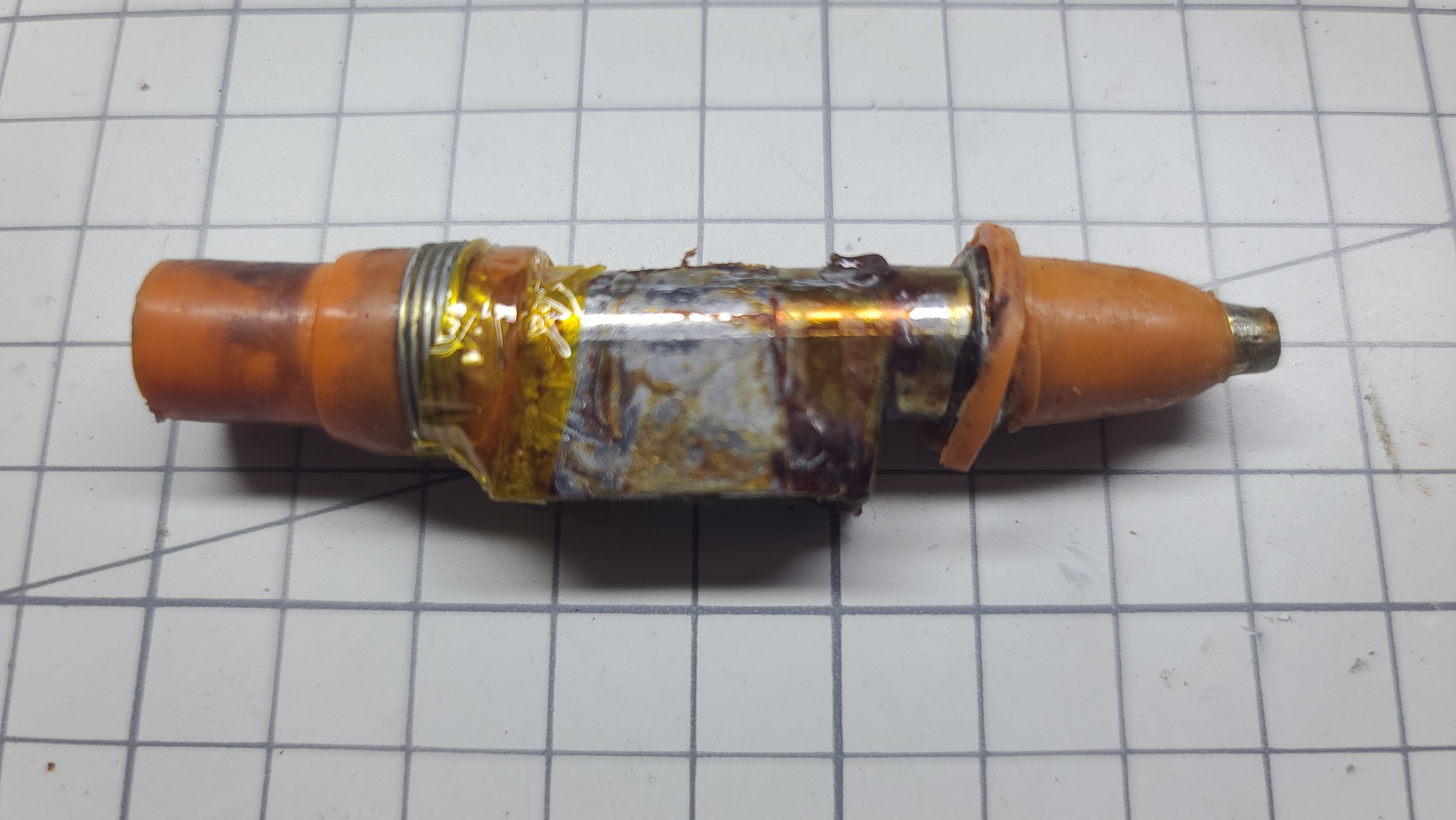

열에 강한 캡톤 테이프로 아래 사진과 같이 보강해 주었습니다

열에 강한 캡톤테이프가 필요하신 분은 아래 링크에서 구입하세요

구입링크 : https://s.click.aliexpress.com/e/_DlYPKZh

0.99US $ 81% OFF|شريط عازل حراري | Tape Thermal Adhesive Bga | Tape Thermal Insulation - High Temperature - Aliexpr

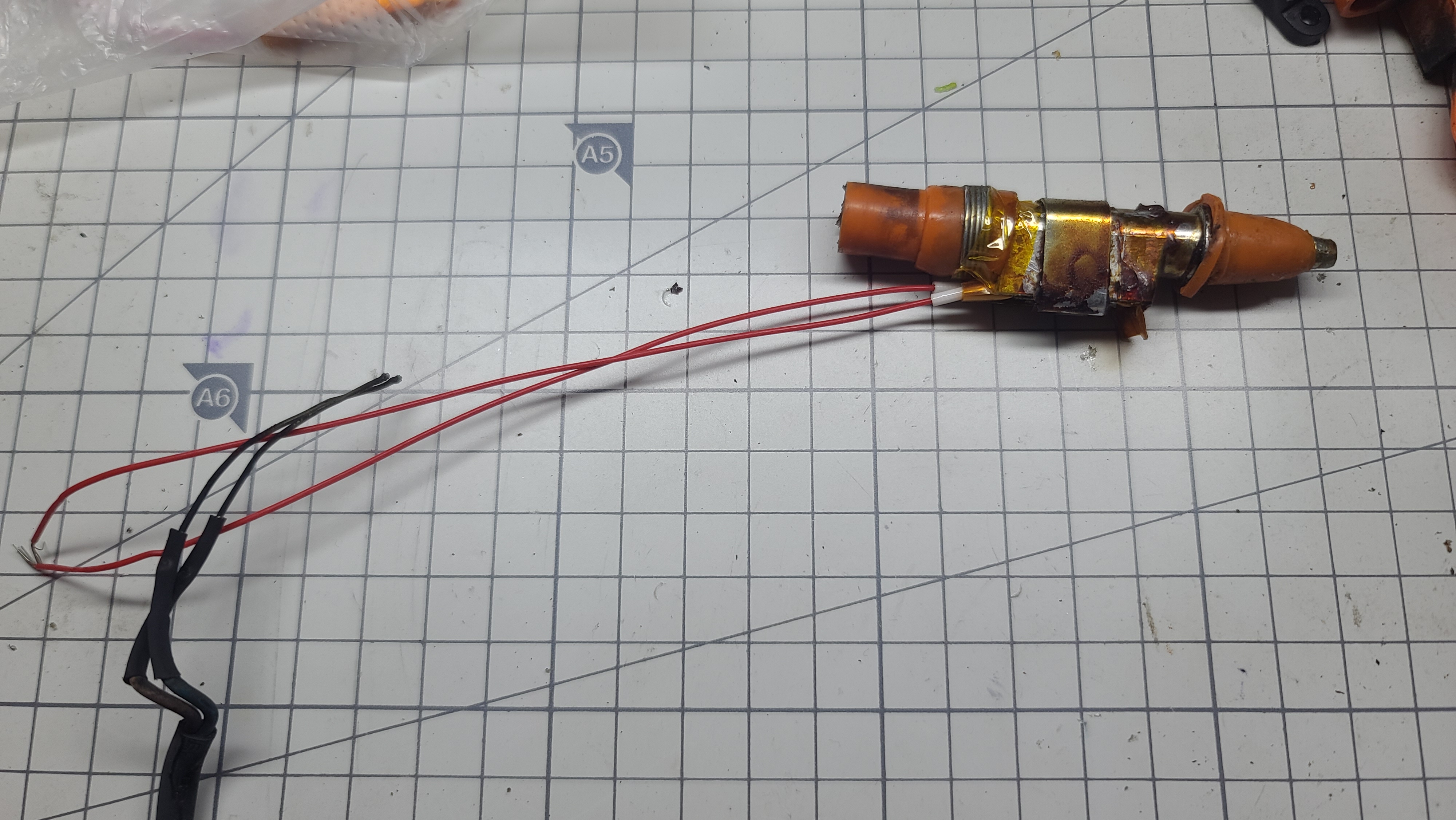

다음으로 새 세라믹 발열체를 본체에 결합하였습니다

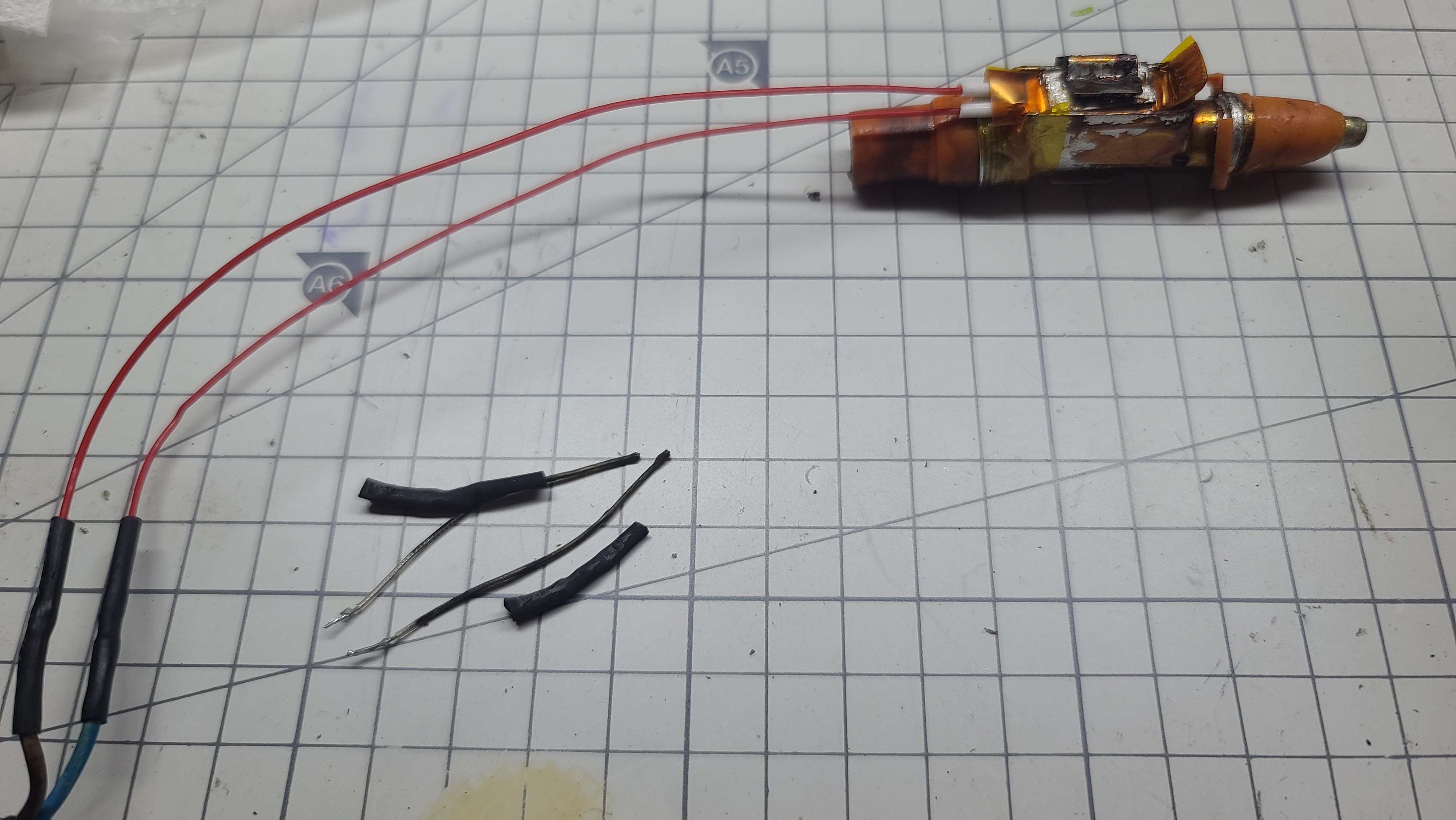

이제 세라믹 발열체의 전선을 220V 코드에 납땜합니다





조립 후 동작 테스트 결과는 아래 동영상을 보세요



잘 동작합니다

이제 글루건의 구조와 수리하는 방법을 상세히 알게 되었습니다



오늘은 다이소 미니 글루건의

고장난 세라믹 발열체를 제거하고

새로 구입한 세라믹 발열체를 결합하여

직접 수리한 내용을 공유해 드렸습니다
