오늘은 고장으로 들어오지 않는 LED 볼전구를

직접 수리한 내용을 공유해드립니다



볼전구의 빛이 나오는 동그란 반투명 흰색 플라스틱 부분은

BGA 스크래퍼를 틈새에 넣고 재껴주면 쉽게 분리됩니다



그 다음은 아래사진과 같이 LED 기판이 보입니다

왼쪽편에 검은색으로 타버린 LED가 있습니다

보통의 LED를 사용하는 장치들은 직렬 연결을 많이 사용하므로

1개의 LED만 고장이 발생하면 동작하지 않습니다

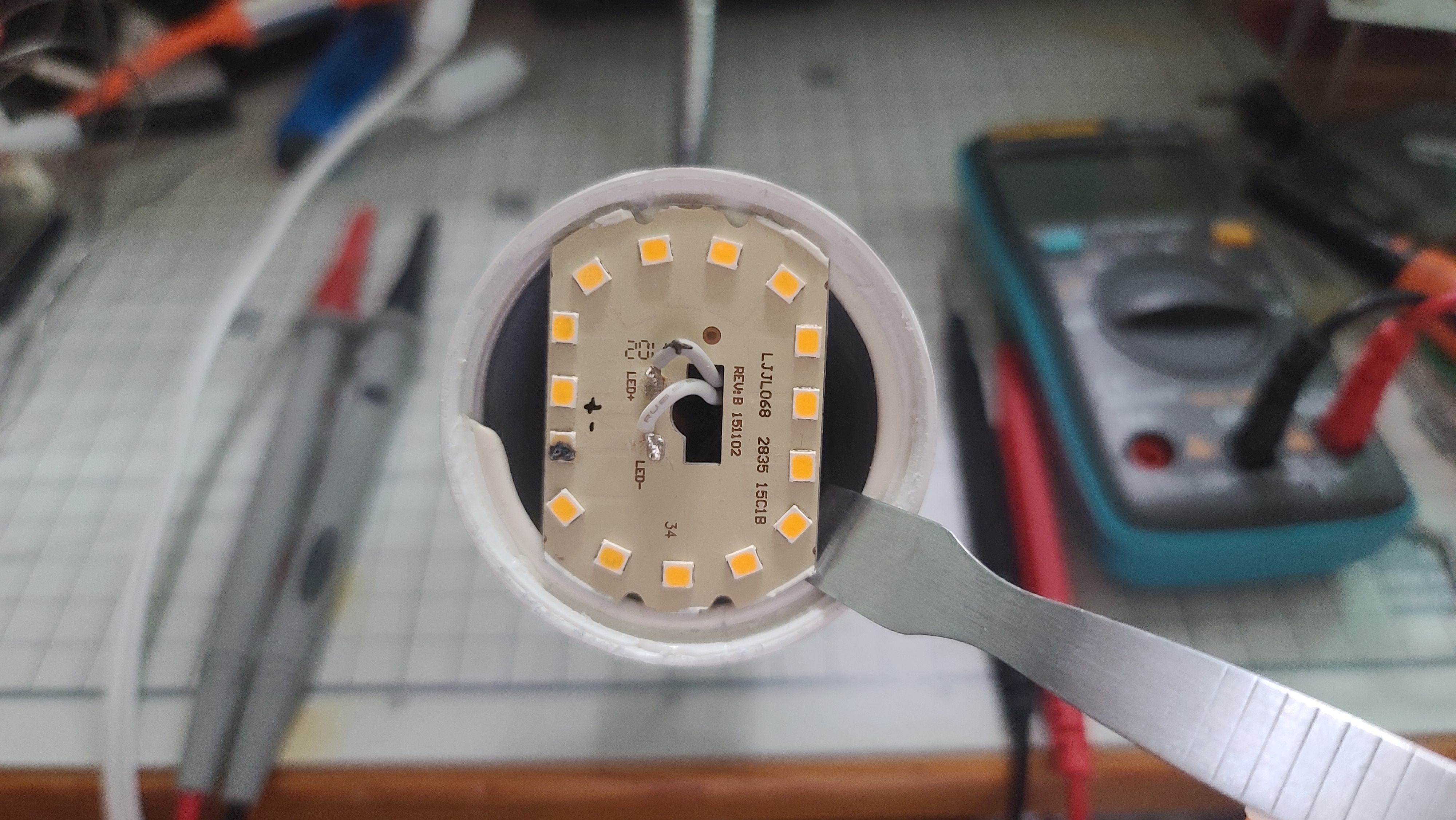

LED 기판은 실리콘과 유사한 재질로 고정되어 있어서

위 사진과 같이 BGA 스크래퍼를 사용하여 분리해 주었습니다



저렴한 BGA 스크래퍼를 구입해 놓으면

일자 드라이버를 사용하는 것보다 편리하고 쉬우면서도 커버에 흡집이 발생하지 않게 분리할 수 있습니다

아래 링크에서 2.3$ 정도에 5개를 구입할 수 있습니다

구입링크 : https://s.click.aliexpress.com/e/_DBuqKQd

5Pcs Metal Spudger Crowbar Stainless Steel Scraper Disassemble Crowbar Phone LCD Repair Tools DIY Electronic Repair Tool - AliEx

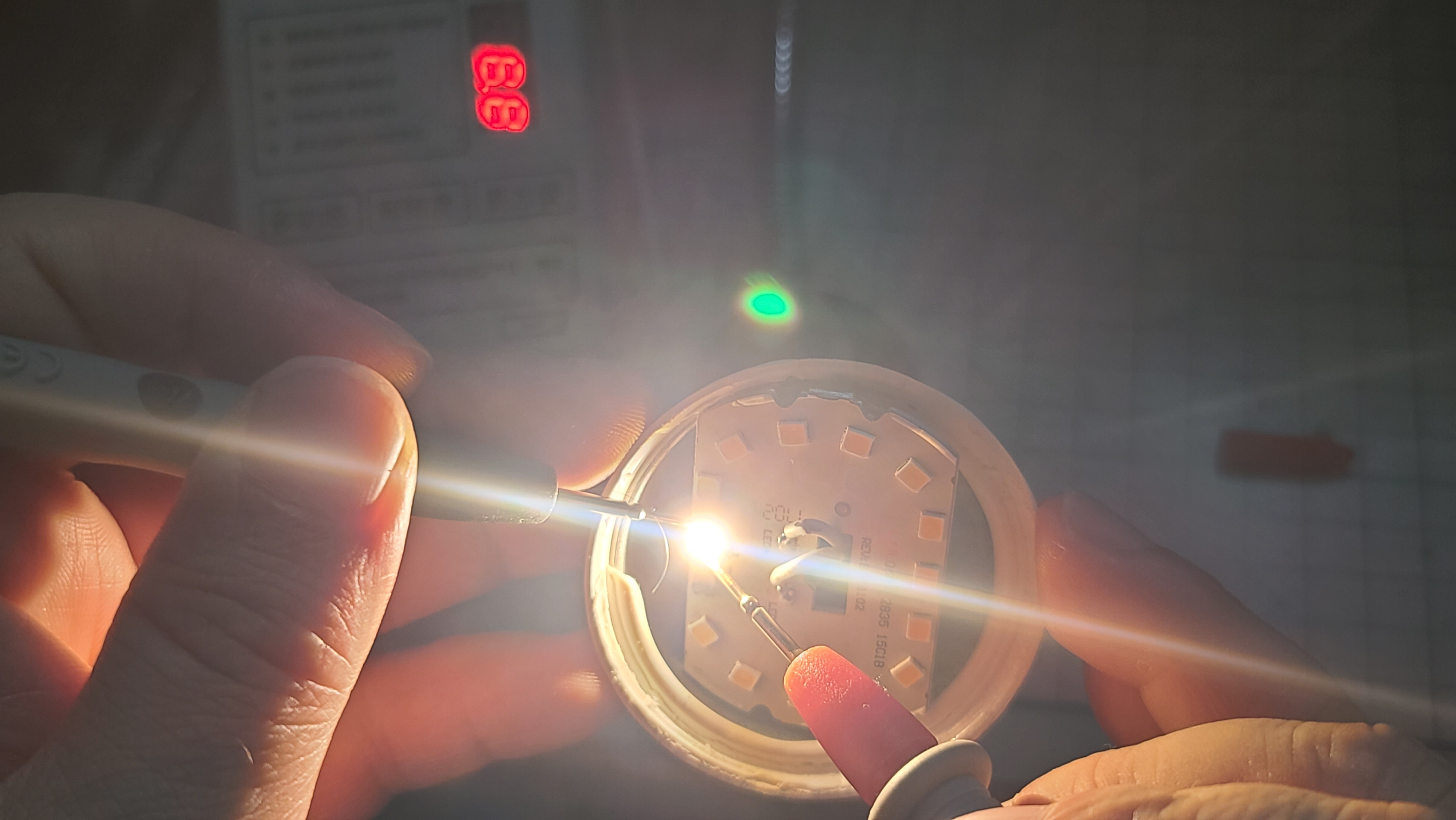

아래 사진과 같이 다른 LED 들은 멀쩡한지 LED 테스터로 확인합니다

검게 탄 LED 1개를 제외하고 모든 LED가 정상 동작합니다



LED 테스터는 LED 개수에 상관없이 전류와 전압을 자동 조절하여

정상 작동하는지 확인할 수 있는 장비입니다



요즘에는 전류까지 같이 측정되는 제품을

알리익스프레스에서 6~10$ 정도에 판매하네요

아래 링크에서 구입하시면 편리하게 테스트할 수 있습니다

구입링크 : https://s.click.aliexpress.com/e/_opAllGn

Mltifunctional LED Tester 0-300V Output TV Backlight Strips Beads Current and Voltage Measurement InstrumentsWith crowbar - Ali



고장의 원인이 검게탄 칩LED인 것을 알았으니

교체할 칩LED를 구입해야 합니다

다양한 칩LED를 판매하므로 규격을 알아야 구입할 수 있습니다



자로 칩 LED 크기를 측정하여 비슷한 숫자의 칩LED를 찾아보니 2835인 것 같습니다

칩LED 규격의 2835 숫자는 납땜 단자쪽 폭이 2.8mm, 옆쪽 긴면은 3.5mm 길이라는 의미입니다



1개를 켤때 LED 테스터의 전압은 8.8v 가 표시됩니다

알리익스프레스에서 칩LED를 검색해보니 9v 칩LED가 있습니다

와트수도 고려하여 구입해야 하는데

정확한 값을 알 수는 없으므로

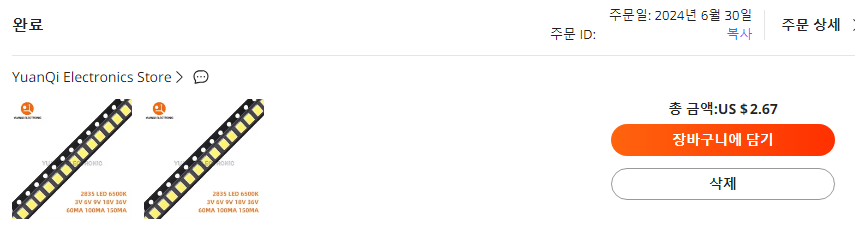

아래 스크린샷과 같이 0.5w와 1w를 각각 100개씩 2.67$에 구입하였습니다



9V 0.5W와 1W의 2835 규격 칩LED가 필요하신 분은 아래 링크에서 구입하세요

구입링크 : https://s.click.aliexpress.com/e/_ok7xNNp

100pcs 2835 SMD LED 1W 0.5W 0.2W White 6000-6500K 3V 6V 9V 18V 36V 150MA 100MA 80MA 60MA 30MA High Brightness - AliExpress 502



우선 인두기를 사용하여 LED기판에 연결된 전선 2개에 극성 표시를 해준 후

납을 녹여서 LED 기판에서 분리하였습니다



인두가 필요하신 분은 아래 글을 참고하여

저렴한 가격에 고품질의 인두를 사용해 보세요

에어팟 배터리 교체용 고급인두기 HAKKO T12 저렴하게(13$) 마련하기 (tistory.com)

에어팟 배터리 교체용 고급인두기 HAKKO T12 저렴하게(13$) 마련하기



저는 몇 년 전에 구입해서 사용하고 있던 구형 LED 테스터이므로

전류를 확인하기 위해 멀티미터를 전류모드로 놓고 LED 테스터와 직렬 연결하고

LED의 양단에 연결하여 전류값을 확인해 봅니다



아래 사진과 같이 약 28.3mA가 측정됩니다

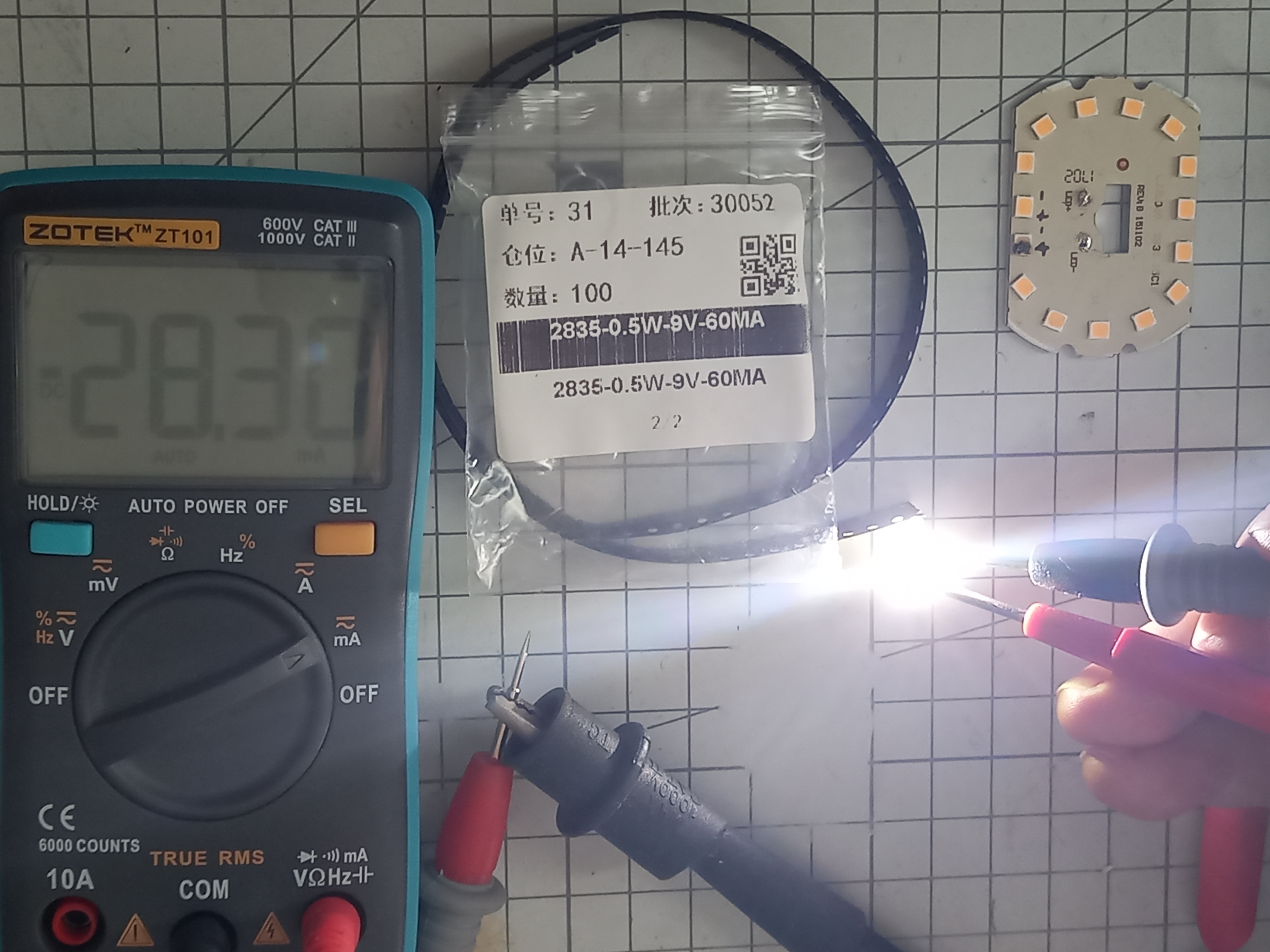

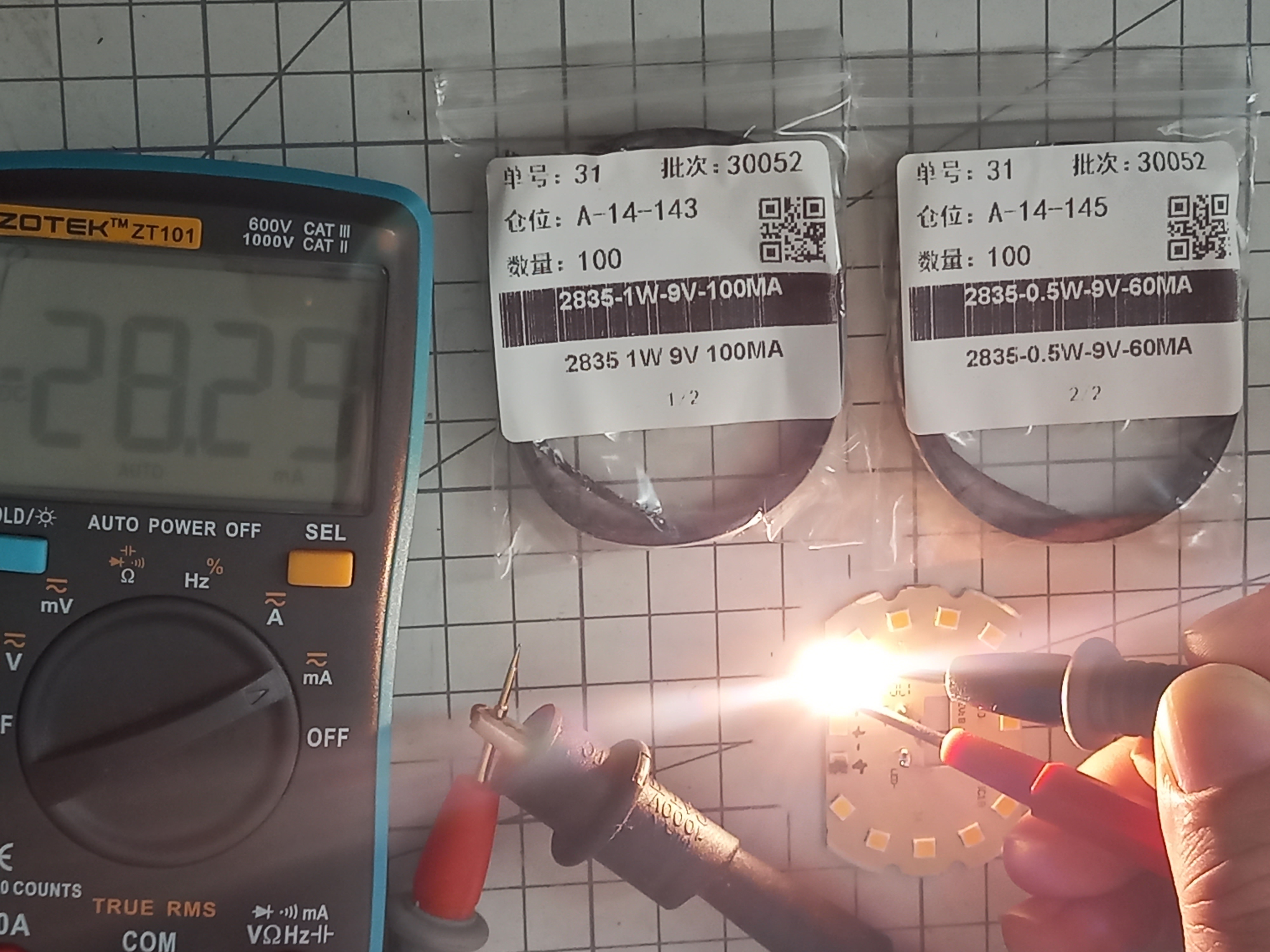

구입한 9V 0.5W를 측정해 보니

똑같이 28.3mA가 측정되네요

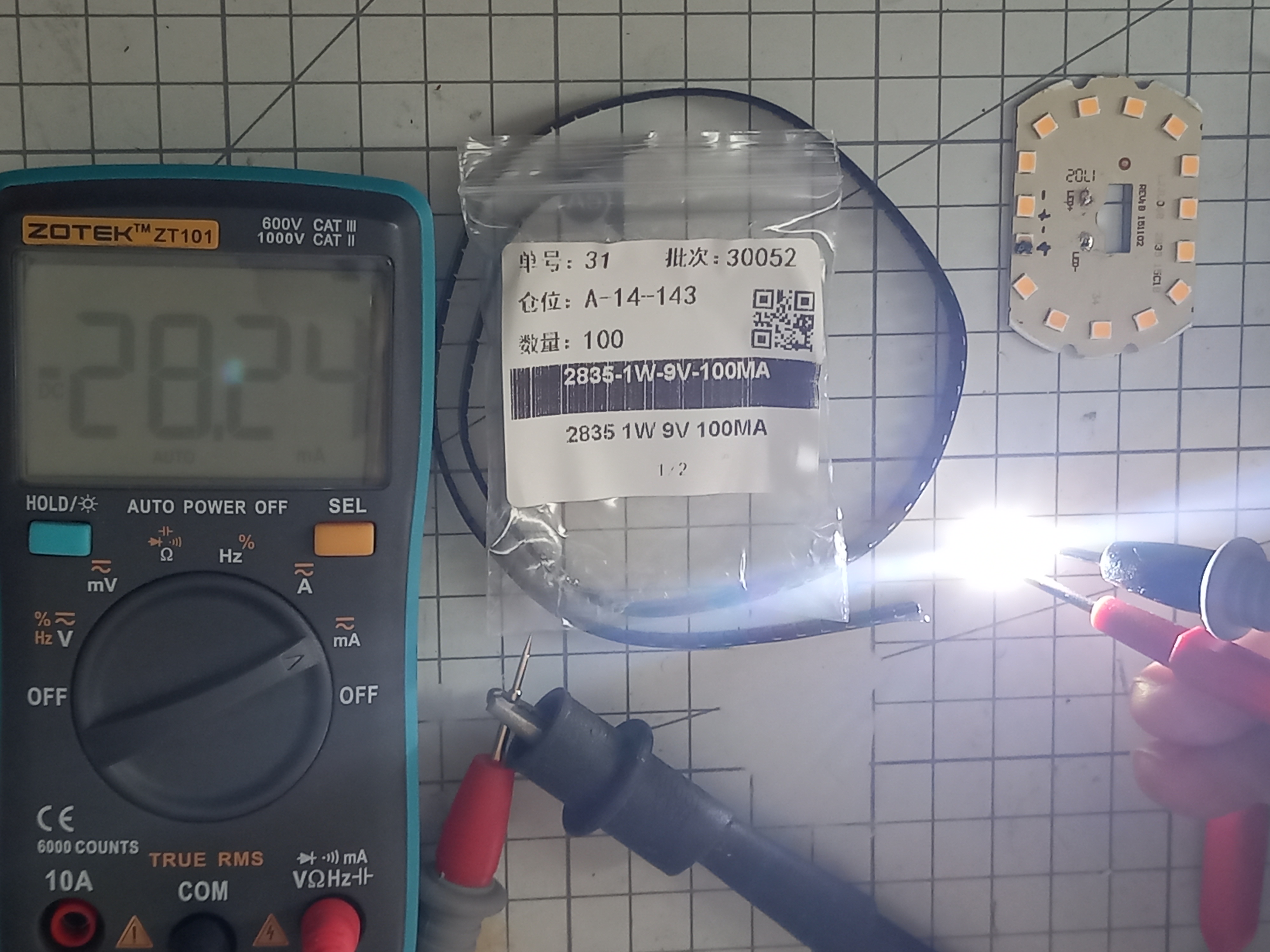

9V 1W를 측정해보니

28.24mA가 측정됩니다



9V 0.5W 제품이 밝기도 유사해 보이고

전류값도 거의 동일한 것 같으니

교체 작업에 들어갑니다

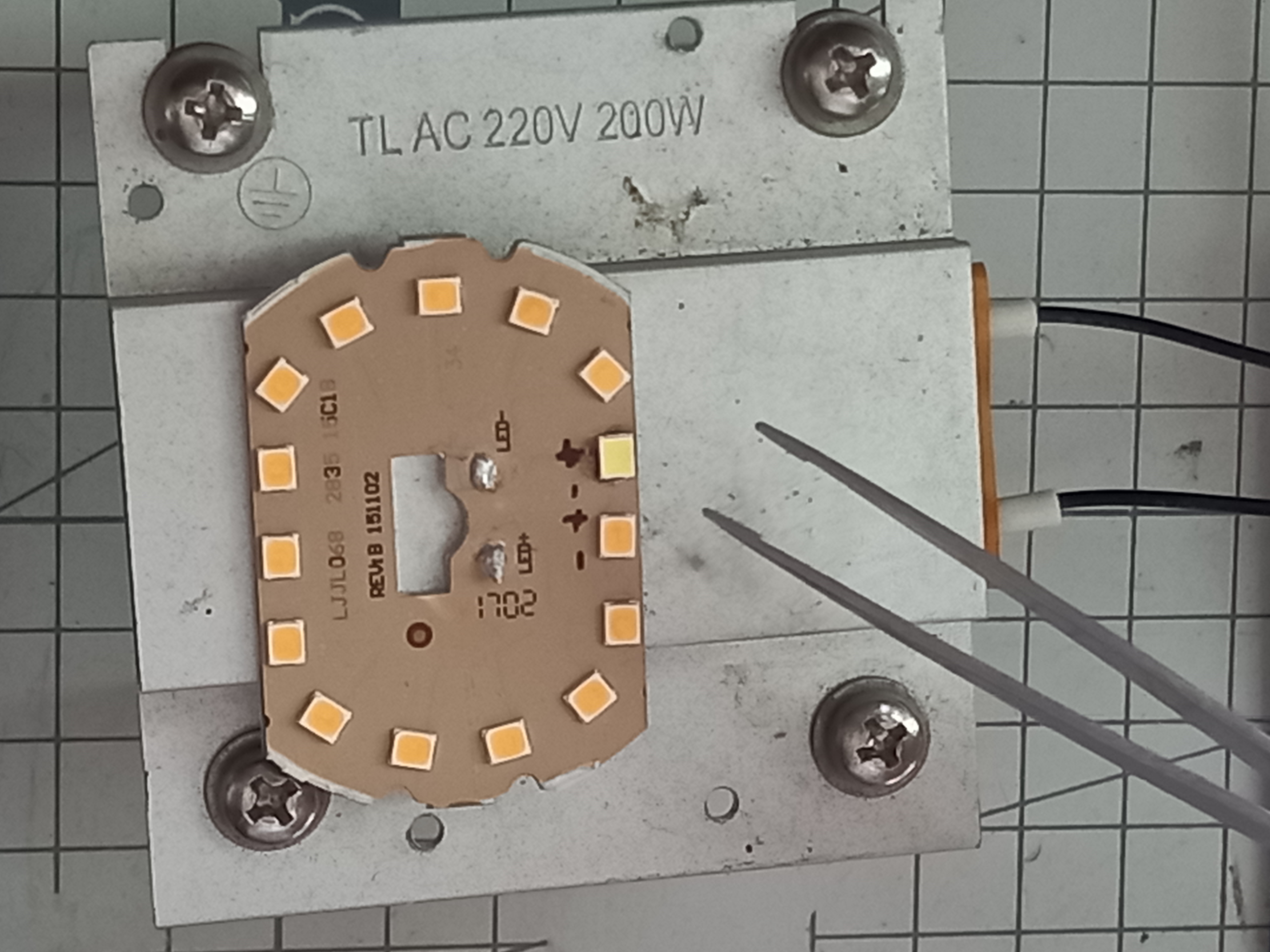

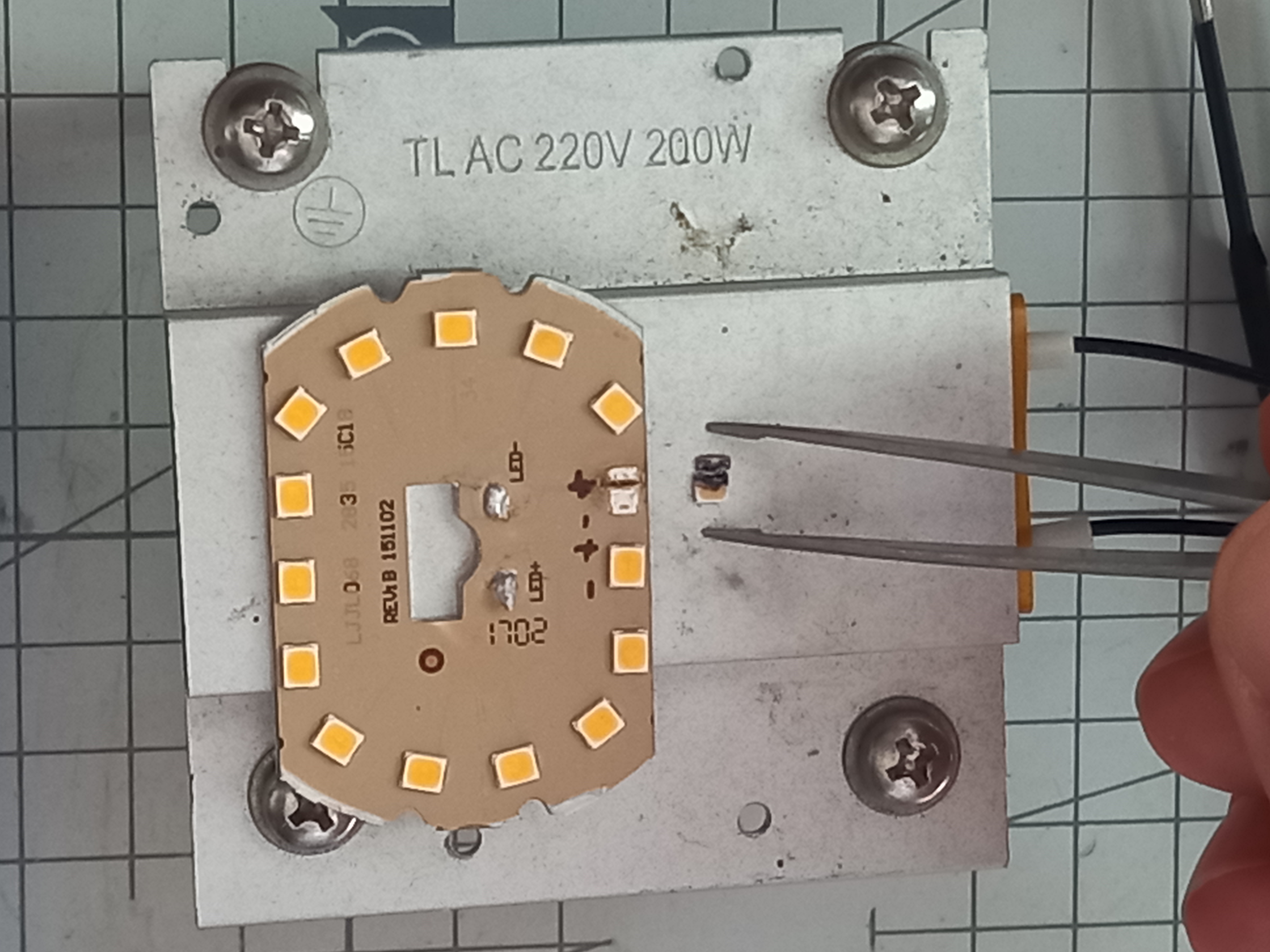

우선 Soldering plate를 사용하여 고장난 LED를 분리합니다

1분정도 Soldering plate를 가열한 후

LED 기판을 올려 놓고 계속 고장난 LED를 건드려 보면서 확인하니

약 30초 후에 LED가 분리되었습니다



제가 구입한 Soldering plate는 현재 판매하지 않네요

아래 링크에서 200, 300, 400W Soldering plate를 구입할 수 있습니다

구입링크 : https://s.click.aliexpress.com/e/_omFKzFV

400W 110V PTC Heating Plate Chip BGA Soldering Ball Split Aluminum LED Remover Welding Station 300W 220V Demolition Board Tool -



Soldering plate는 매우 뜨거워지므로 저처럼 5cm 길이의 스테인리스 나사로 높게 띄워서

책장 혹은 주위의 물건이 녹거나 타는 일을 방지해주세요



이제 9V 0.5W LED를 붙여줍니다

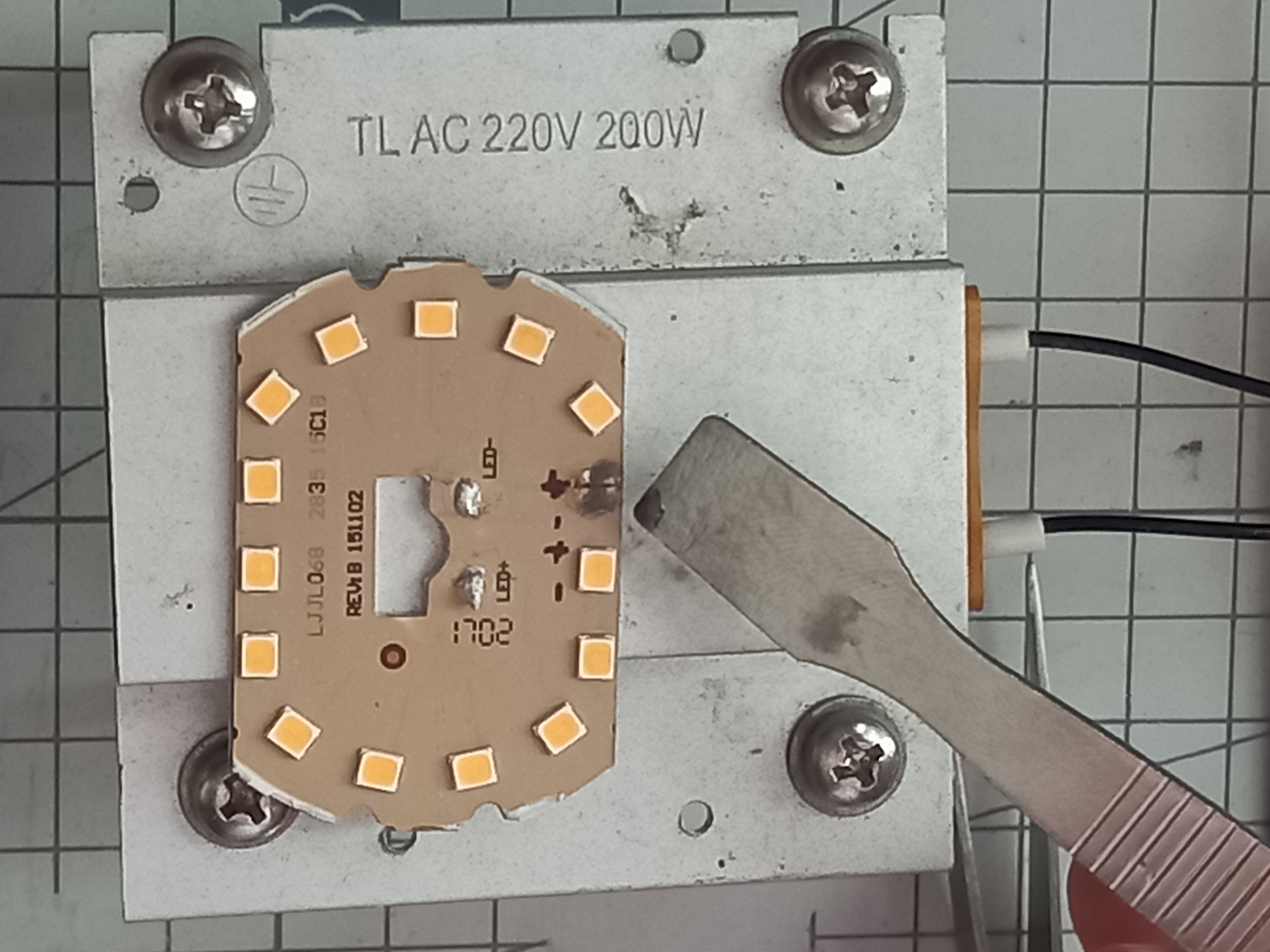

아래 사진과 같이 BGA 스크레퍼로 PCB에 적당량의 크림납을 발라줍니다



9V 0.5W LED를 PCB의 정확한 위치에 올려주고

크림납이 납의 색깔인 은색이 될 때까지 가열해서 붙여줍니다

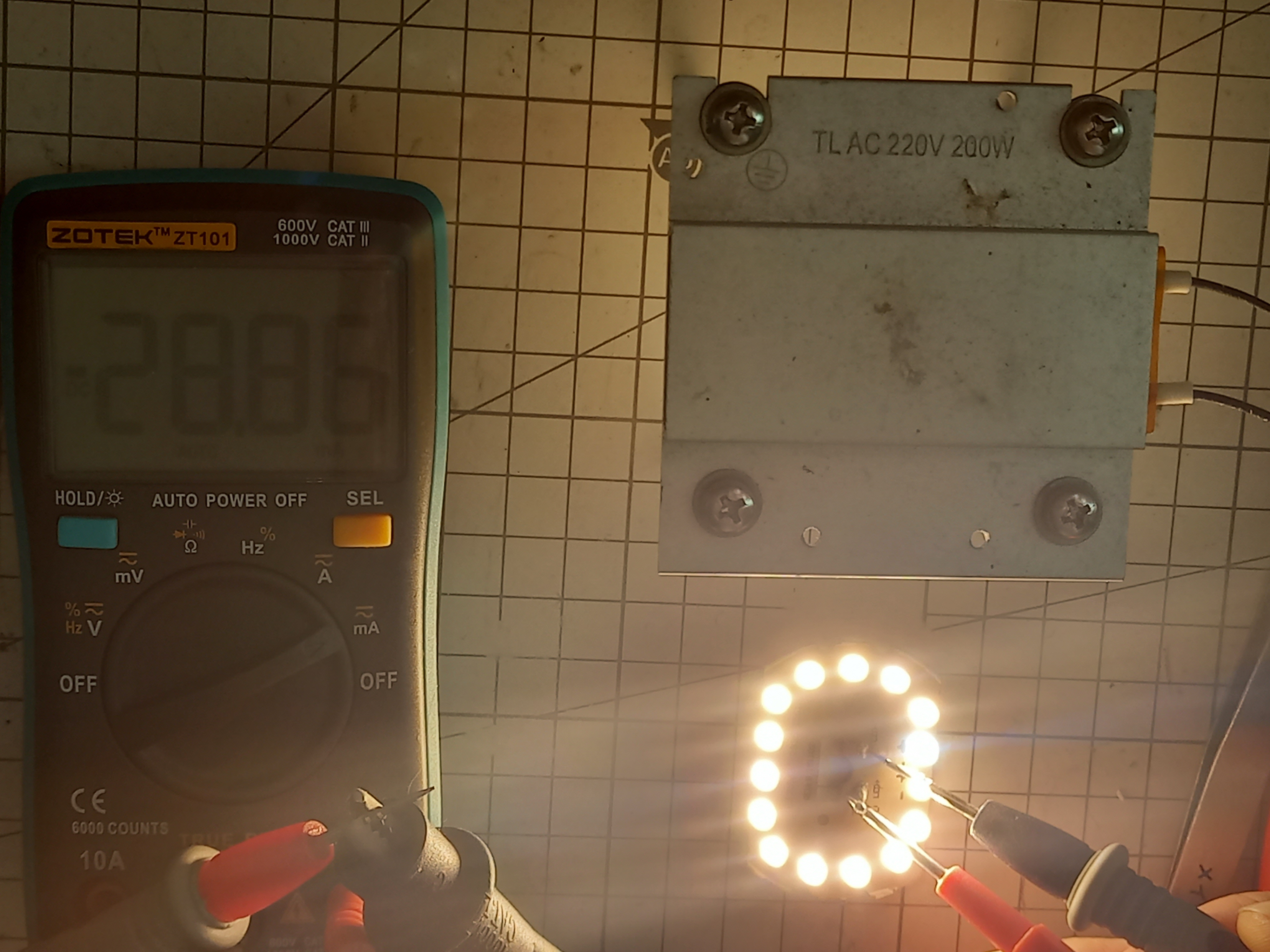

아래 사진과 같이

전체 LED가 잘 동작하는지 LED 테스터로 확인해 봅니다

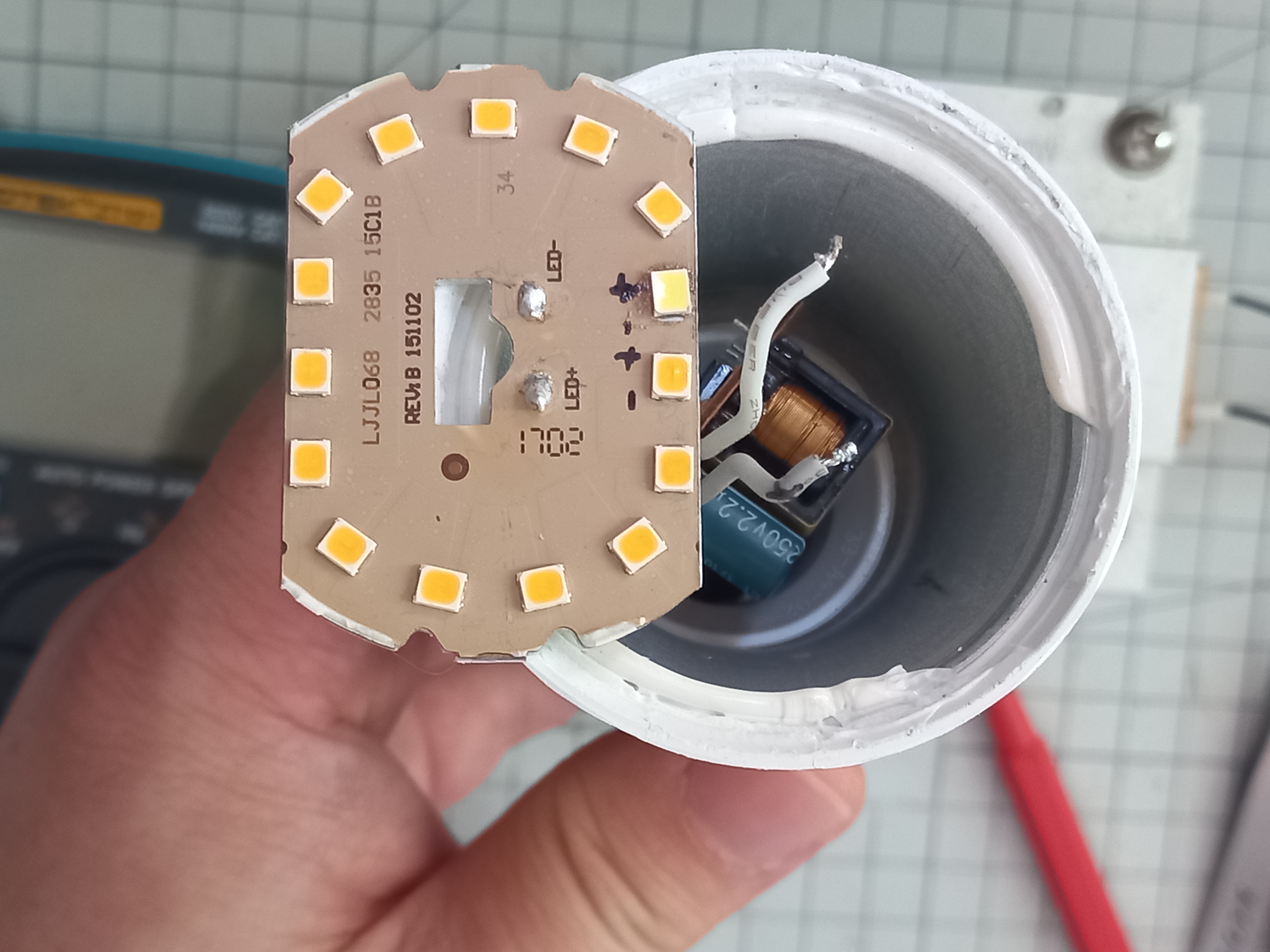

이제 PCB를 다시 전구 몸체에 붙일 차례입니다



우선 아래 사진과 같이

몸체의 실리콘에

절반만 잘 걸쳐 놓은 상태에서 납땜을 해주었습니다



그 다음은 BGA 스크레퍼로 아직 PCB 위쪽으로 올라오지 않은 실리콘들을

지레대 식으로 제껴서 PCB위로 올려 주었습니다

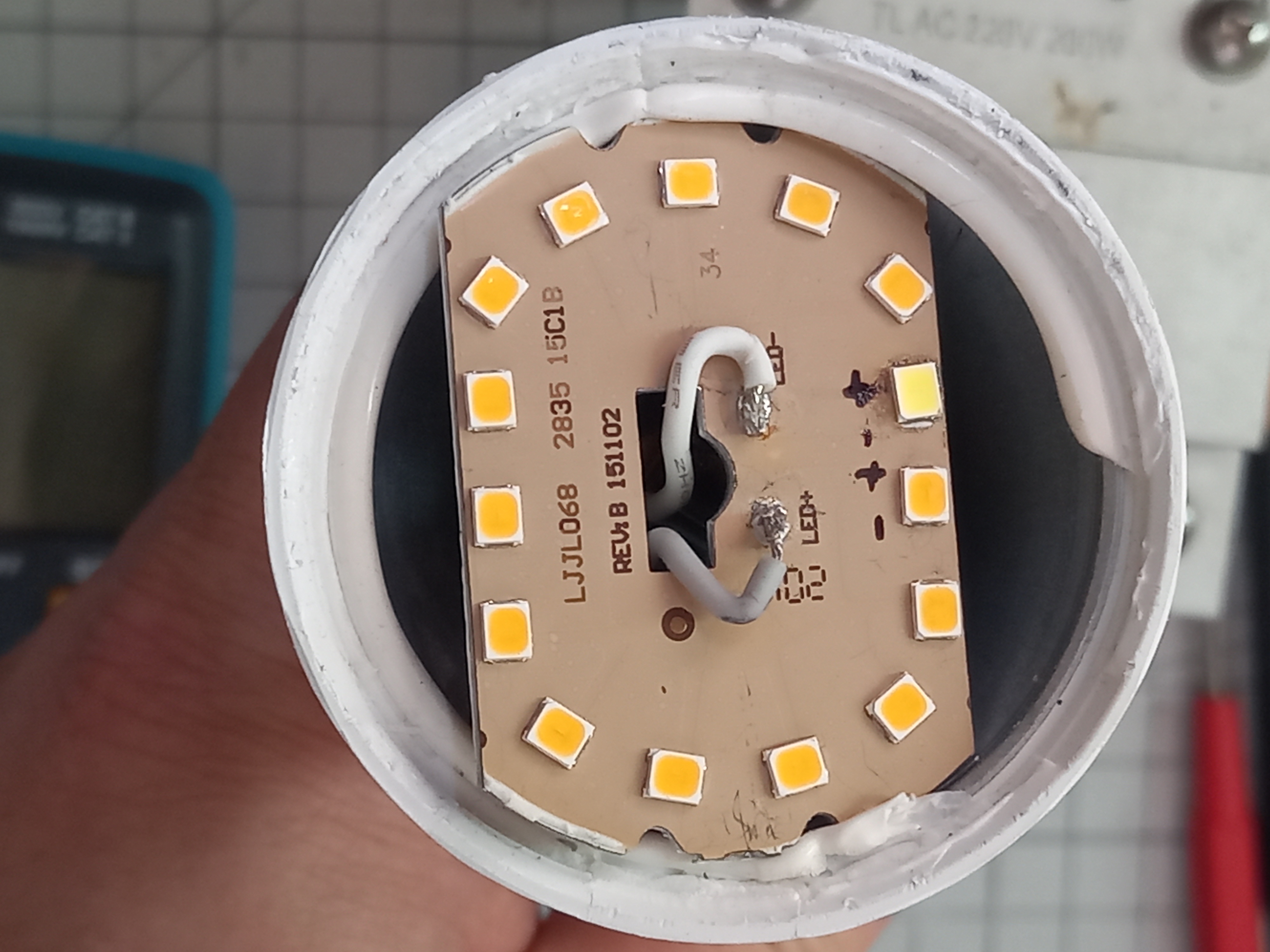

이제 PCB 조립은 완료되었습니다

아래 동영상과 같이 220V 전원을 인가하여 동작을 확인합니다



마지막으로 B7000 접착체를 사용하여

볼전구의 반투명 플라스틱을 붙여주고

아래 동영상과 같이 최종동작을 확인합니다

정상으로 잘 동작합니다



오늘은 고장으로 들어오지 않는 LED 볼전구를

직접 수리한 내용을 공유해드렸습니다
