18650 교체식 고속충전 보조배터리 제작기(DIY)

보조배터리 관련 아래 글들을 공유해 드렸습니다



구형 저속보조배터리 고속충전 개조기(DIY) (tistory.com)

구형 저속보조배터리 고속충전 개조기(DIY)



편의점 일회용 보조배터리 충전하여 계속 사용하기 (tistory.com)

편의점 일회용 보조배터리 충전하여 계속 사용하기



오늘은 위 글들을 작성하면서 알게 된 지식들을 바탕으로

18650 배터리 교체식 고속 보조배터리를

제작한 내용을 공유해 드립니다



시판중인 보조배터리들은 모두 충전방식이고 일체형입니다

하지면 분해해보면 규격품인 18650 배터리들을 사용하고 있습니다



18650 배터리가 규격품이므로

배터리 홀더를 사용해서 18650 배터리의 충전량을 다 사용했을때

충전된 18650 배터리로 교체하면 바로 또 스마트폰을 충전할 수 있는

스마트폰의 고속충전이 가능한 보조배터리가 있다면 편리할 것 같은데

판매하는 제품이 없어서 제작을 시도해 봅니다

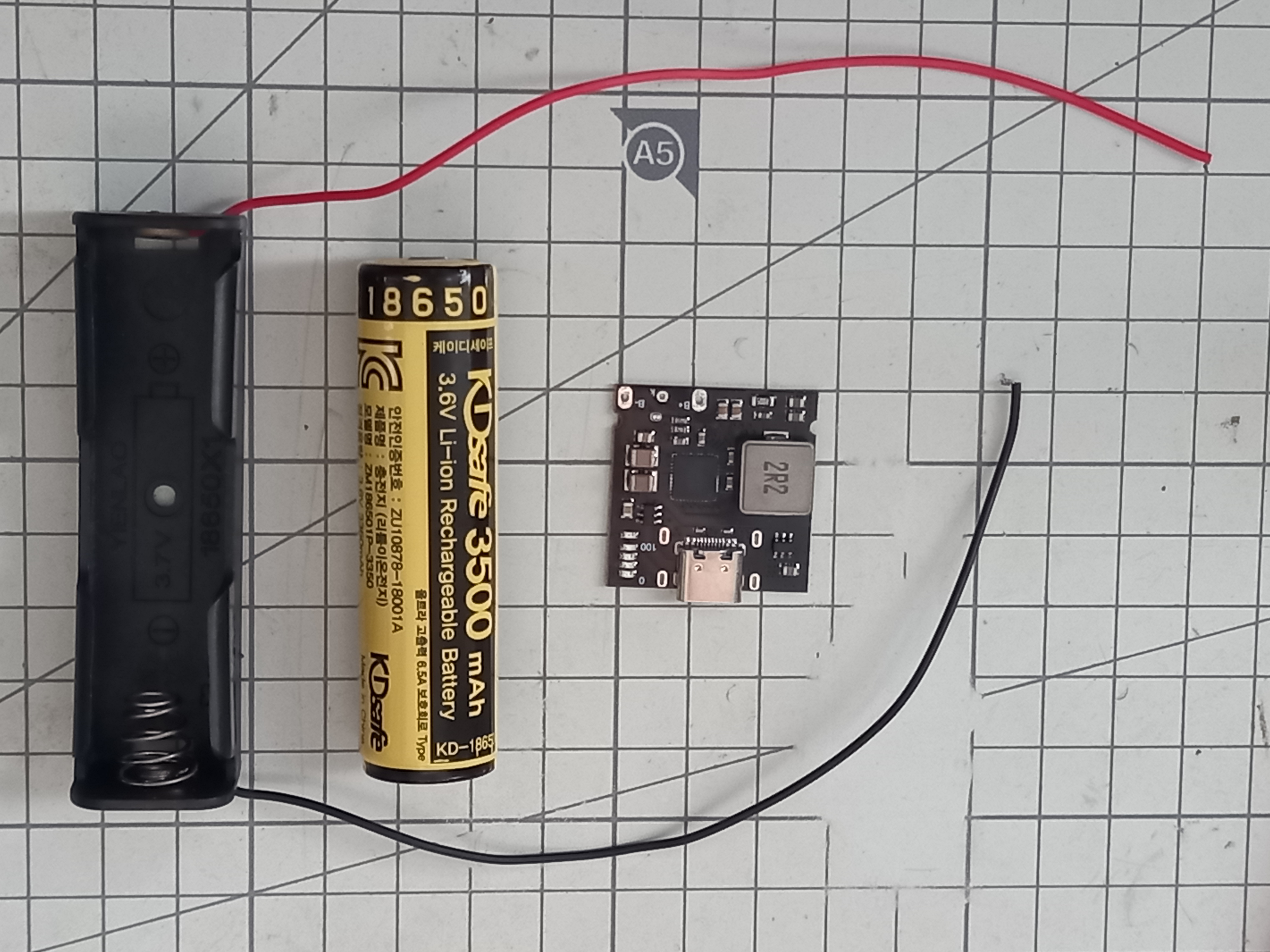

주요 준비물은 아래 사진과 같습니다

왼쪽부터 18650 배터리 홀더(2개), 18650 배터리(2개), 리튬이온 배터리 충전 및 스마트폰 고속 충전용 보드 입니다

비용은 2$ + 5200원 + 2.6$(모두 배송비 제외)이므로 약 12000원 정도 됩니다.



18650 배터리 홀더는 아래 링크에서 구입할 수 있습니다

구입링크 : https://s.click.aliexpress.com/e/_oBIzmvh

New 18650 Power Bank Cases 1X 2X 3X 4X 18650 Battery Holder Storage Box Case 1 2 3 4 Slot Batteries Container With Wire Lead - A



보호회로가 내장된 KDsafe의 18650 배터리는 아래 링크에서 구입하세요

구입링크 :  https://coupa.ng/b5koPG

KDsafe 고효율 18650 리튬 이온 배터리 2000mAh 보호회로탑재 - 충전지/건전지충전기 | 쿠팡



리튬이온 배터리 충전 및 스마트폰 고속 충전용 보드는

아래 링크에서 3.6$ 정도(배송비 합산)에 구입할 수 있습니다

구입링크 : https://s.click.aliexpress.com/e/_DmCUisL

QC4.0 QC3.0 Type-C USB 5V 4A Boost Converter Step-Up Power Module Mobile Power Bank Accessories With Protection LED Indicator -



사용하기 편리한 구조를 잡기 위해

부품들의 위치를 배치해 봅니다

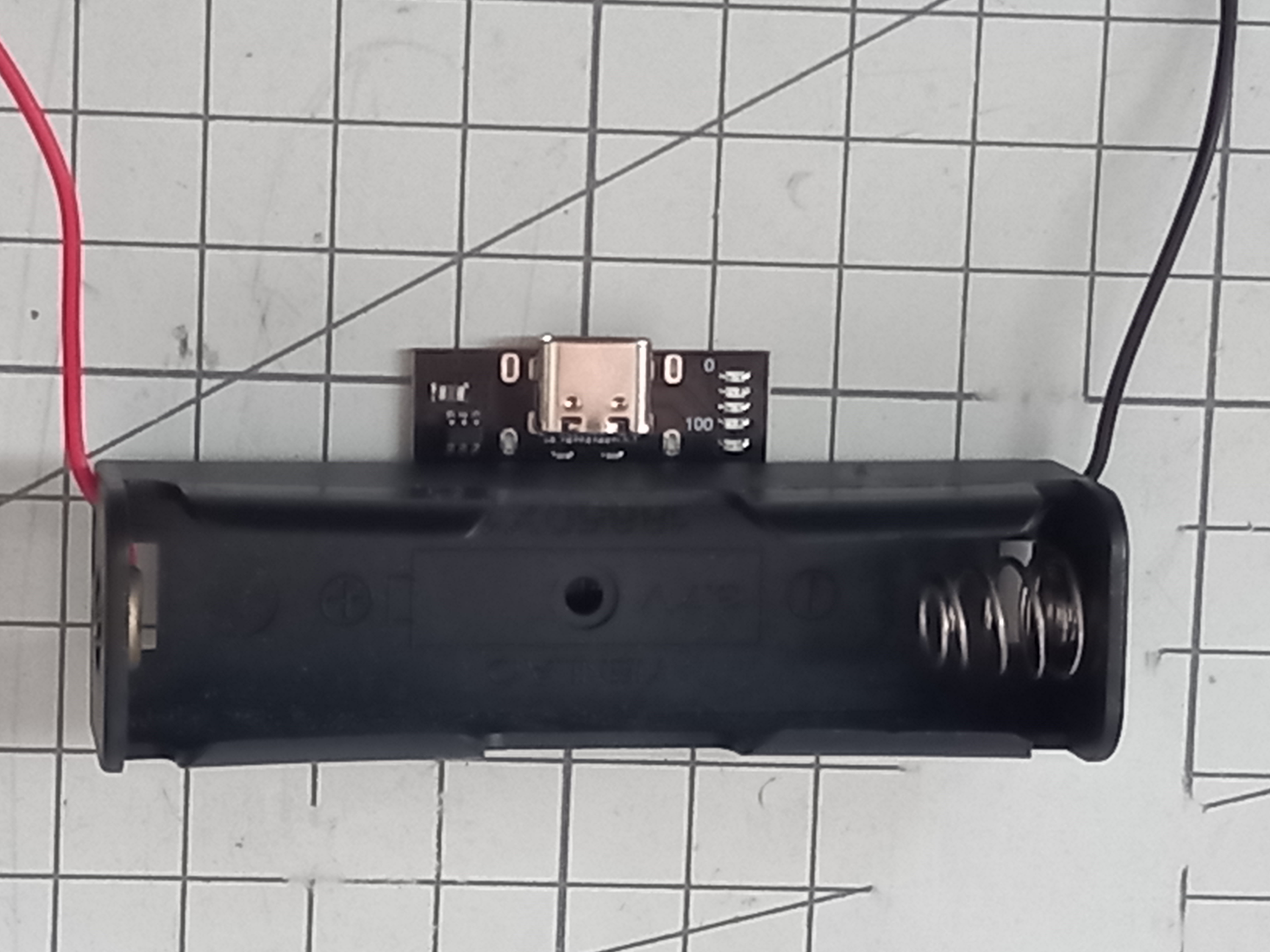

아래 사진과 같이 배치하면

충전보드의 상태LED 5개(배터리 게이지 4개, 고속충전표시 1개)도 모두보이고 크기도 최소화 될 것 같습니다

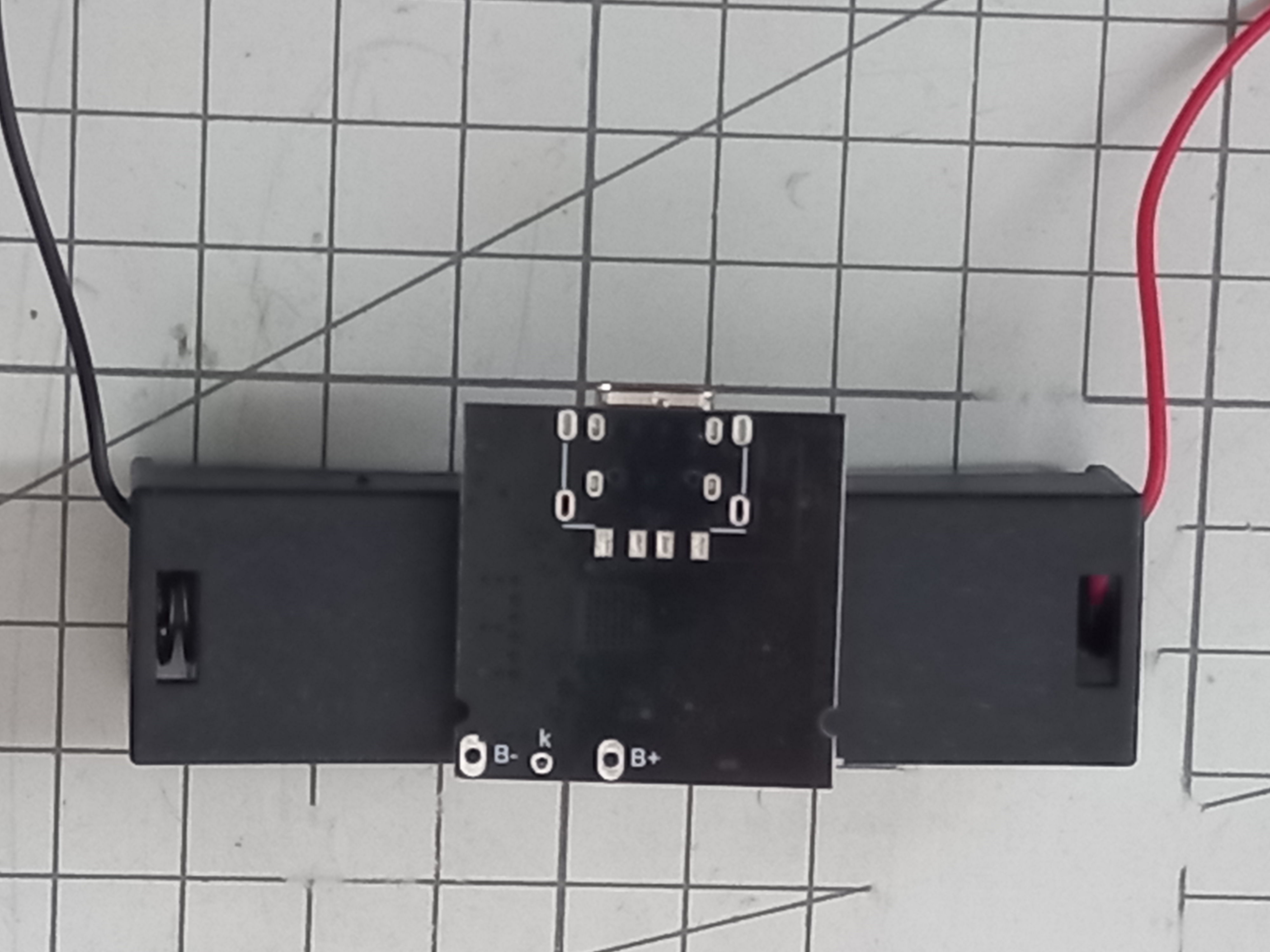

뒷면은 아래 사진과 같이 됩니다

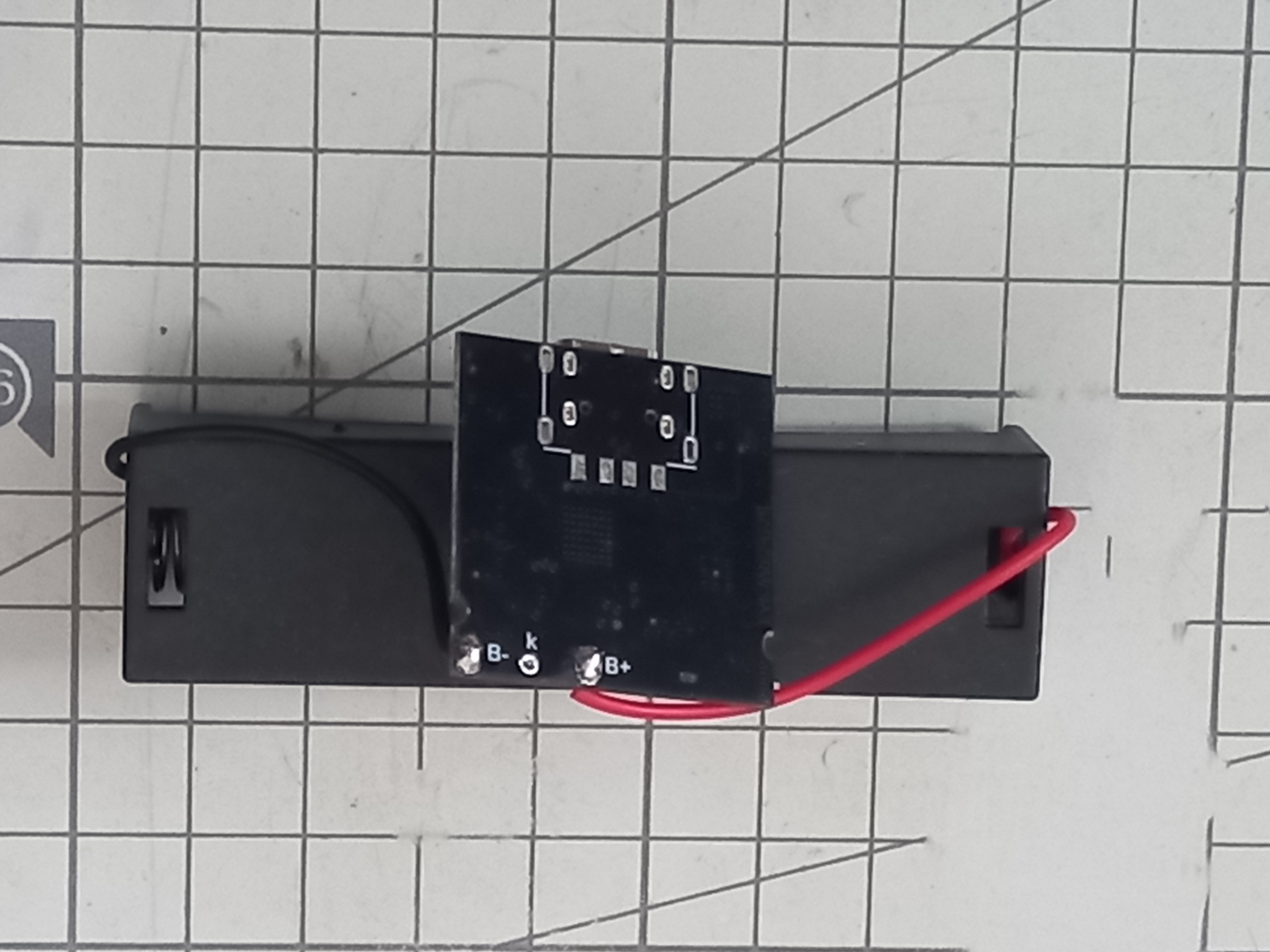

배터리 홀더의 전선을 적당하게 잘라서

아래 사진과 같이 충전보드의 배터리 단자에 납땜해 주었습니다



이제 보호용 투명 수축튜브만 잘라서 조립하면 될 것 같습니다

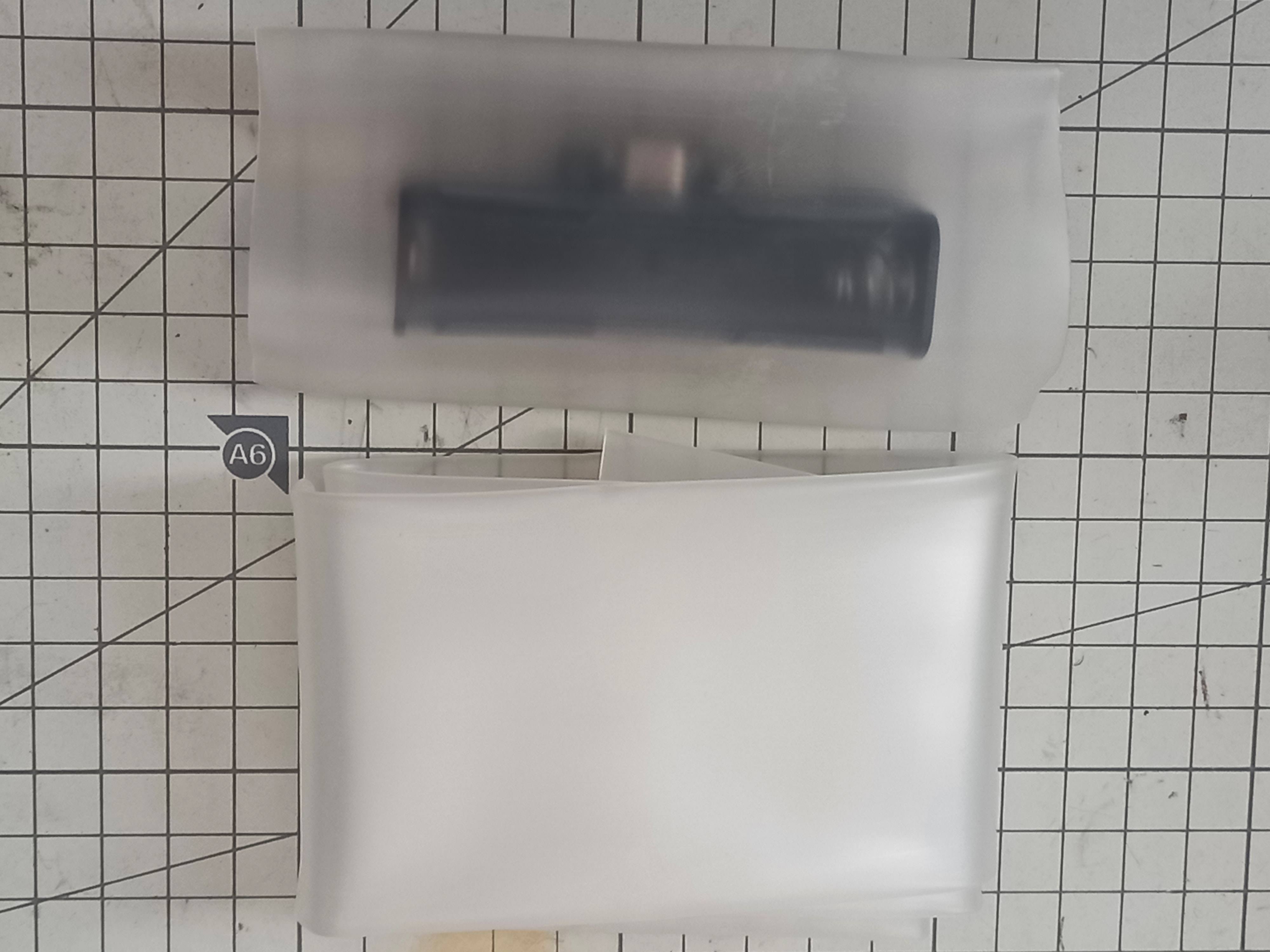

아래 사진과 같이 적당한 길이로 잘라주었습니다



40mm 투명 수축튜브는 아래의 링크에서 구입할 수 있습니다

구입링크 : https://s.click.aliexpress.com/e/_oESzsI3

1meter/lot 22MM 25MM 30MM 35MM 40MM 50MM 60MM Transparent Clear Heat Shrink Tube Shrinkable Tubing Cable Sleeve Wrap Wire kit -



수축튜브로 마무리하기 전에 18650 배터리를 홀더에 넣고

스마트폰을 충전해보니 충전보드의 LED가 한두번 깜빡이더니 완전히 꺼져버립니다



몇 번을 반복해보아도 동일해서

혹시 전류가 부족한 것인지 의심이 듭니다

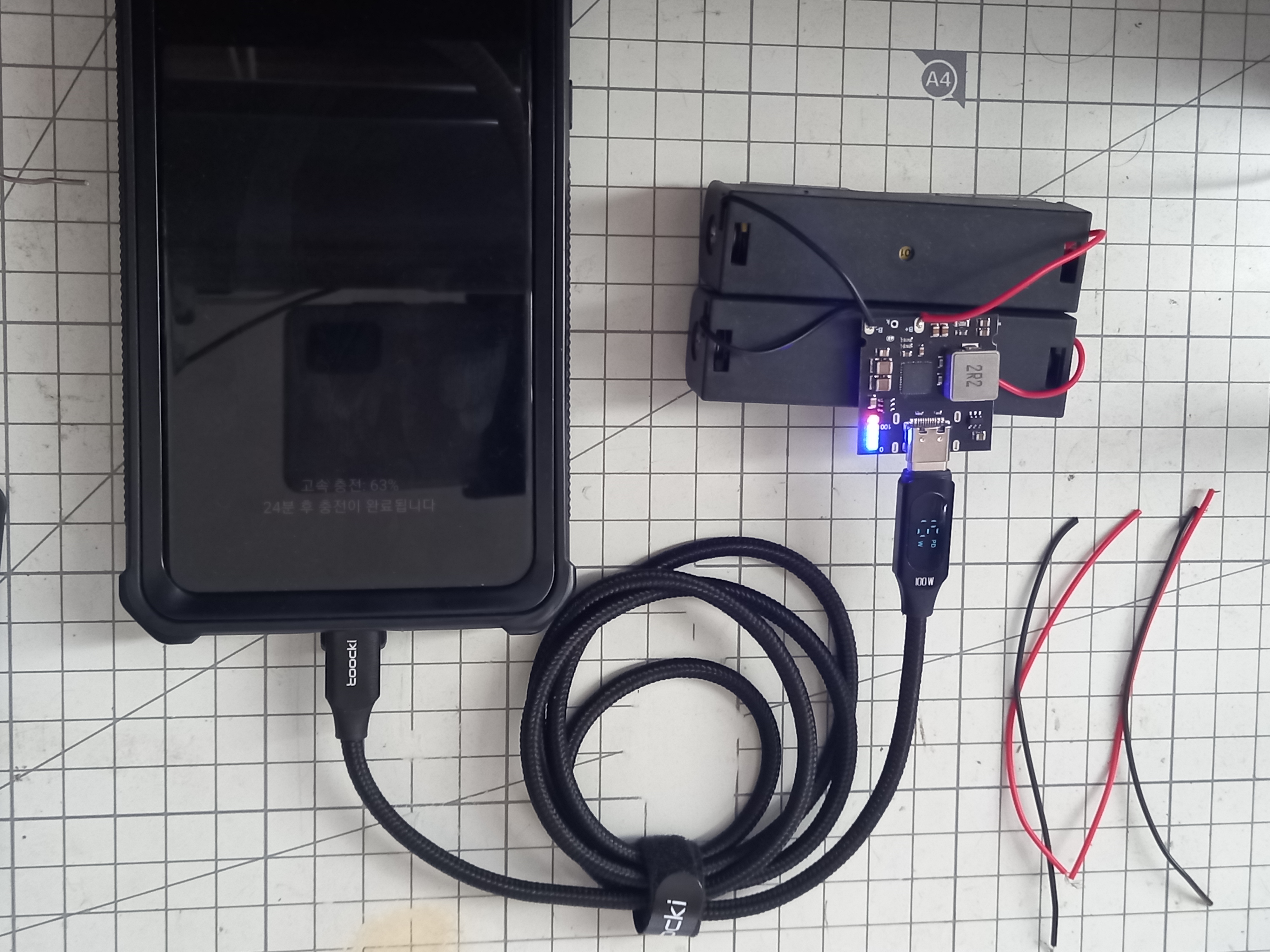

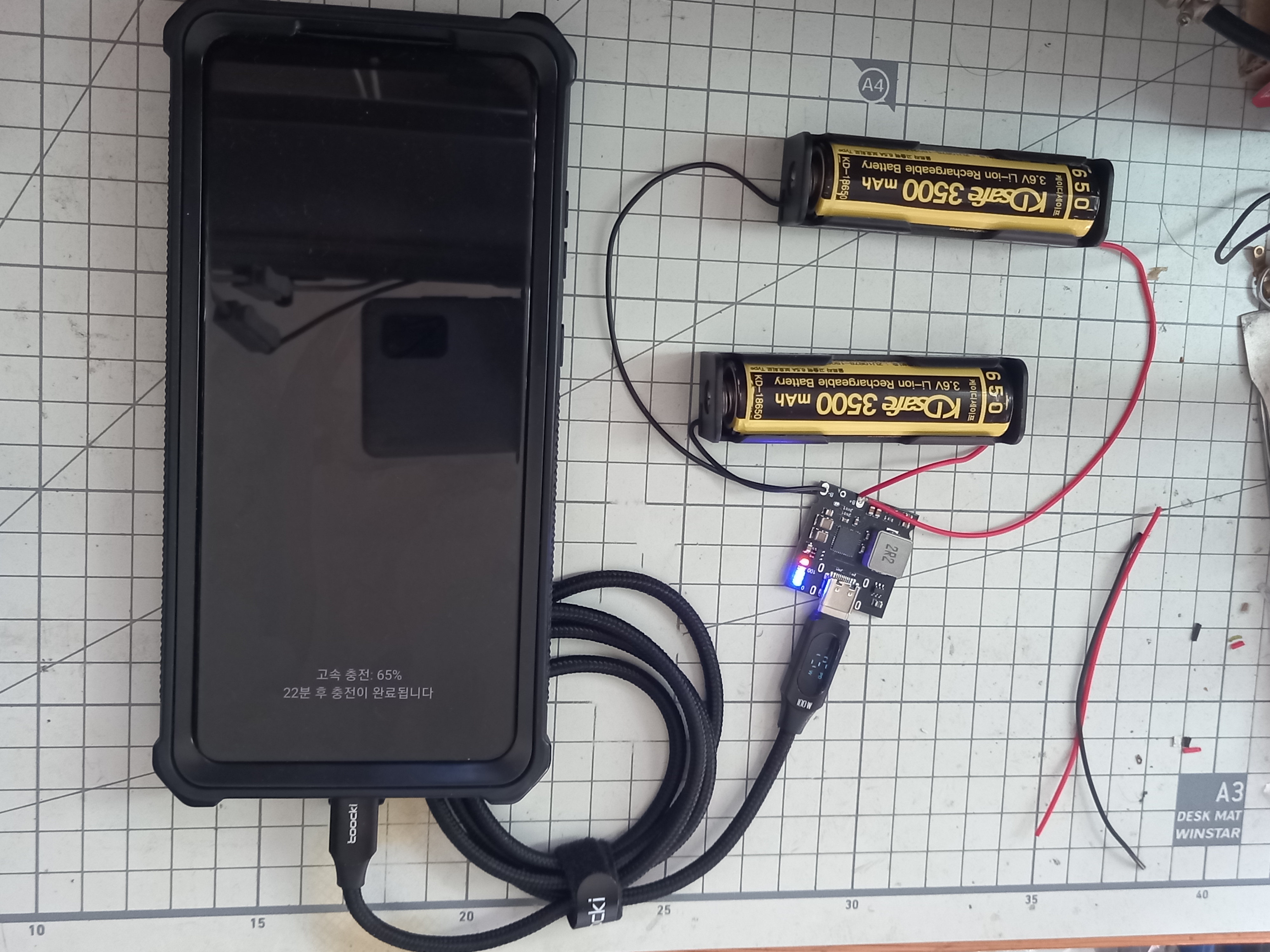

공급 전류가 2배가 되도록 배터리 홀더 1개를 병렬로 추가로 연결해서

아래 사진과 같이 테스트하니 정상적으로 고속충전이 15W로 작동합니다

이러한 이유로 편의점에서 판매하는

일회용 충전배터리는 고속충전을 지원하지 않았던 모양입니다



물론 고방전 18650 배터리를 사용한다면 가능하겠지만

저렴하게 만들어서 파는 제품에 비싼 고방전 18650을 사용하는 것을 적당하지 않은 것 같습니다



위 사진의 충전와트가 표시되는 USB-C PD100w 케이블 1m는 천원마트에서 1.52$에 구입했습니다

알리익스프레스 천원마트에서 구입하는 방법은 아래 글을 참고하세요

알리익스프레스 천원마트 대폭 할인받고 무료배송으로 구입하기 (tistory.com)

알리익스프레스 천원마트 대폭 할인받고 무료배송으로 구입하기



바로 구입하실 분은 아래링크에서 2.8$ 정도(배송비별도)에 구입할 수 있습니다

구입링크 : https://s.click.aliexpress.com/e/_oD4zjpz

Toocki Type C to Type C Cable 100W PD Fast Charging Charger USB C to USB C Display Cable For Xiaomi POCO F3 Realme Macbook iPad



총 2개의 배터리 홀더를 사용하는 형태로 구상을 변경했습니다

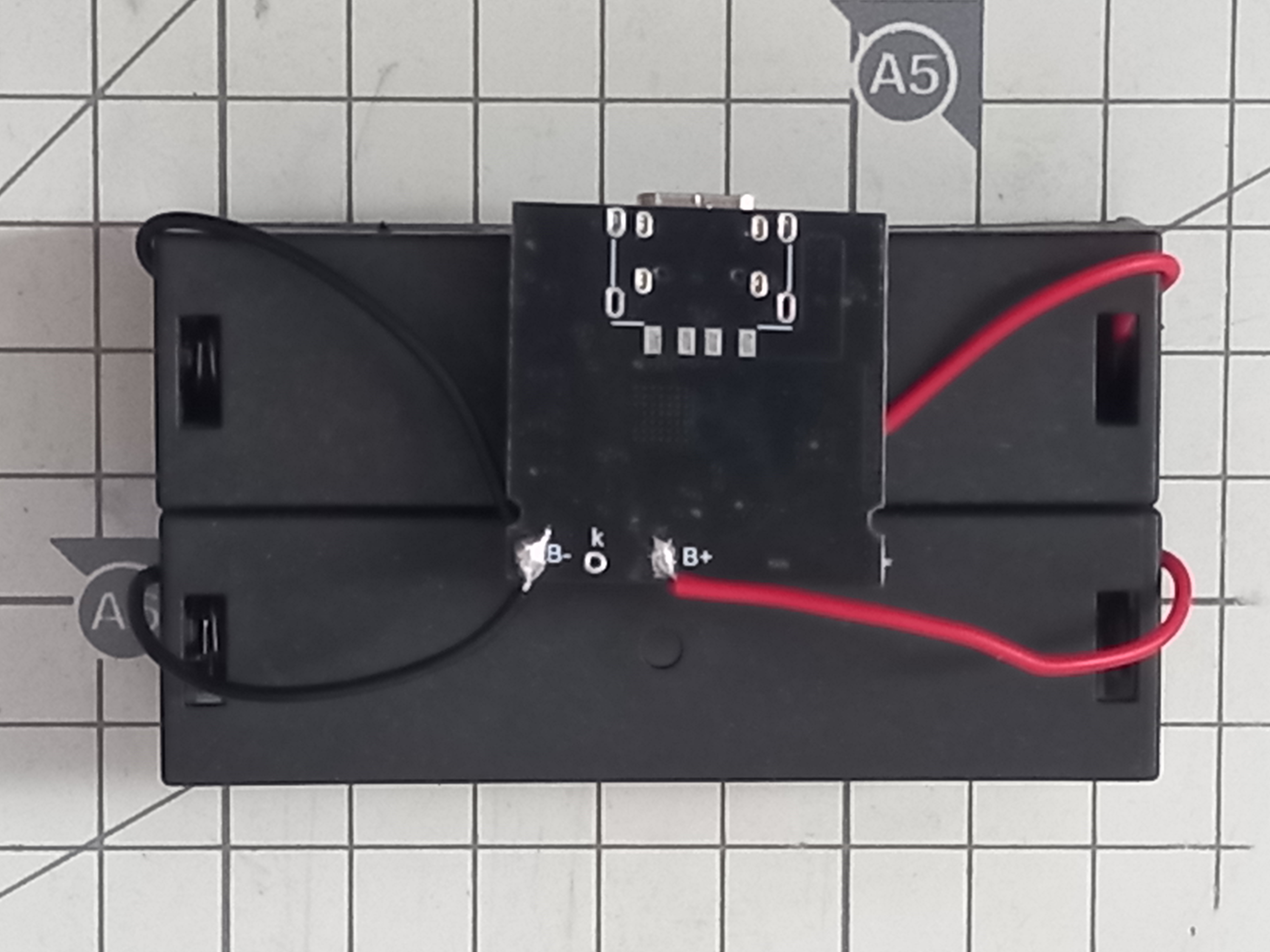

아래 사진과 같이 배치하고 추가로 납땜을 해주었습니다



이제는 LED 표시등이 안 보이게 되었네요

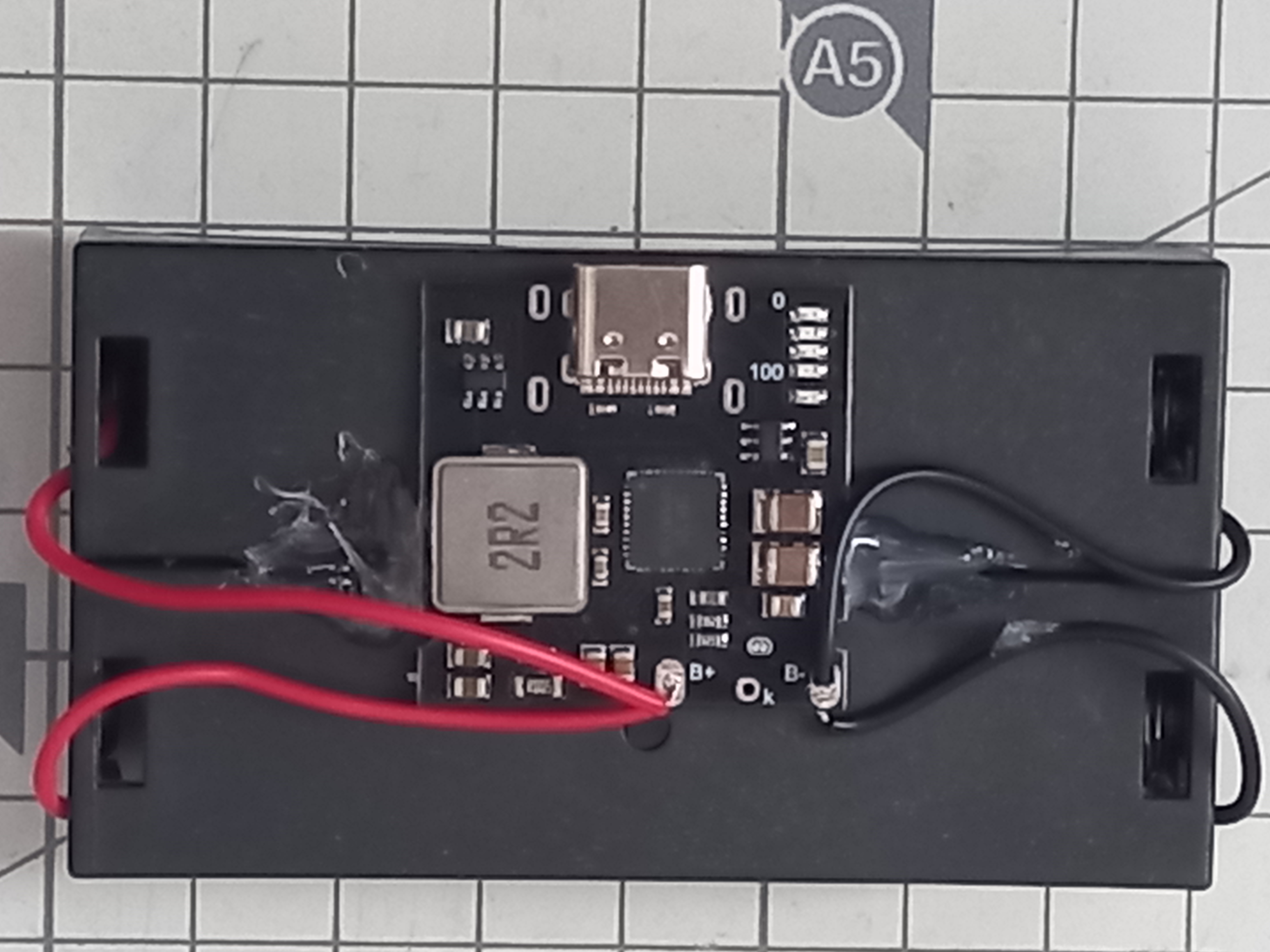

아래 사진과 같이 보드의 방향을 뒤집어 주고

테스트하여 확인해보니 스마트폰 고속충전이 15W로 잘 동작합니다



2개의 배터리 홀더와 보드를 고정해야 합니다

아래 사진과 같이 글루건으로 붙여주었습니다

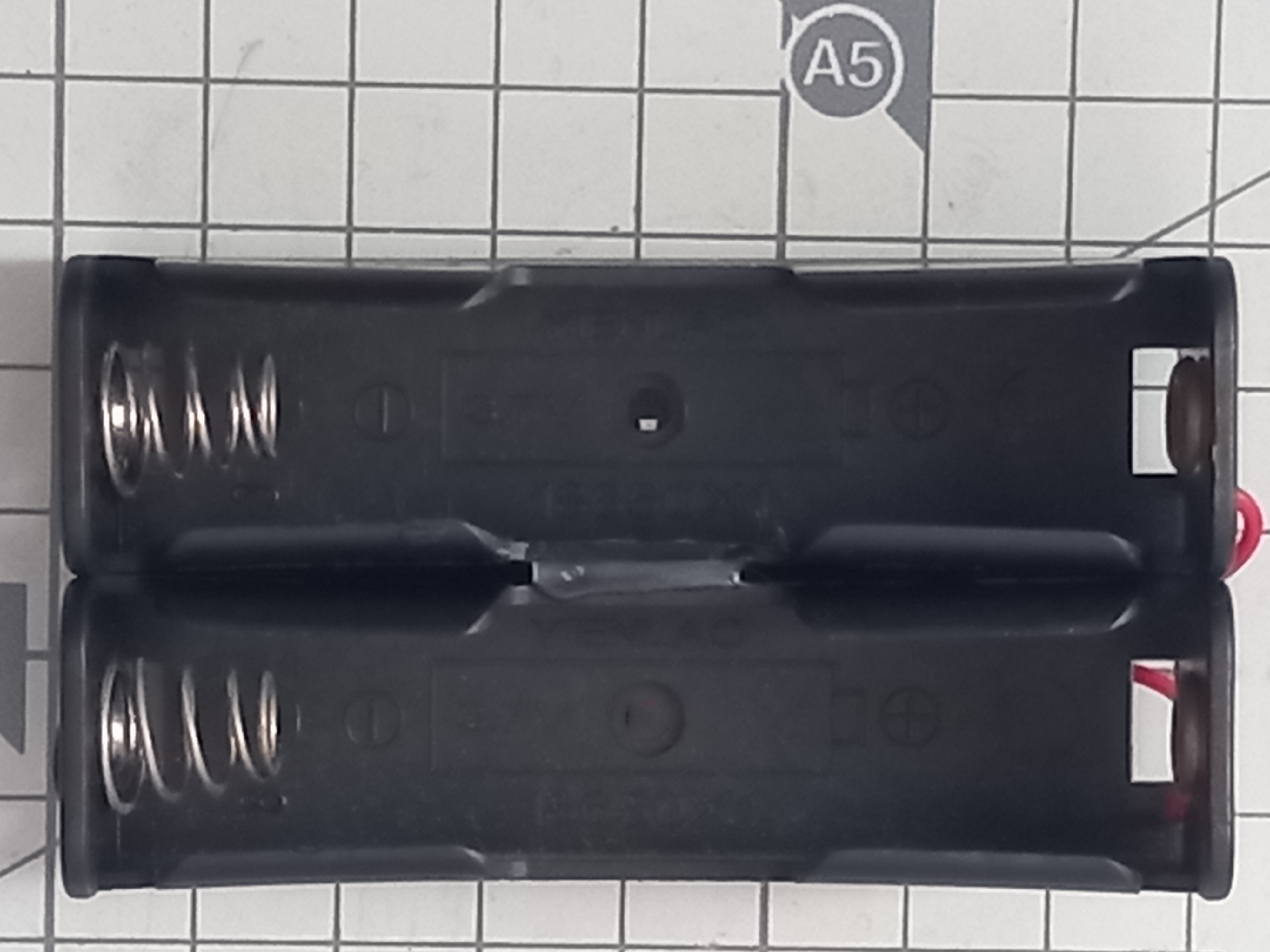

배터리 홀더는 좀 더 튼튼해야 해서 아래 사진과 같이 배터리 넣는 쪽에도

글루건을 조금 발라 주었습니다

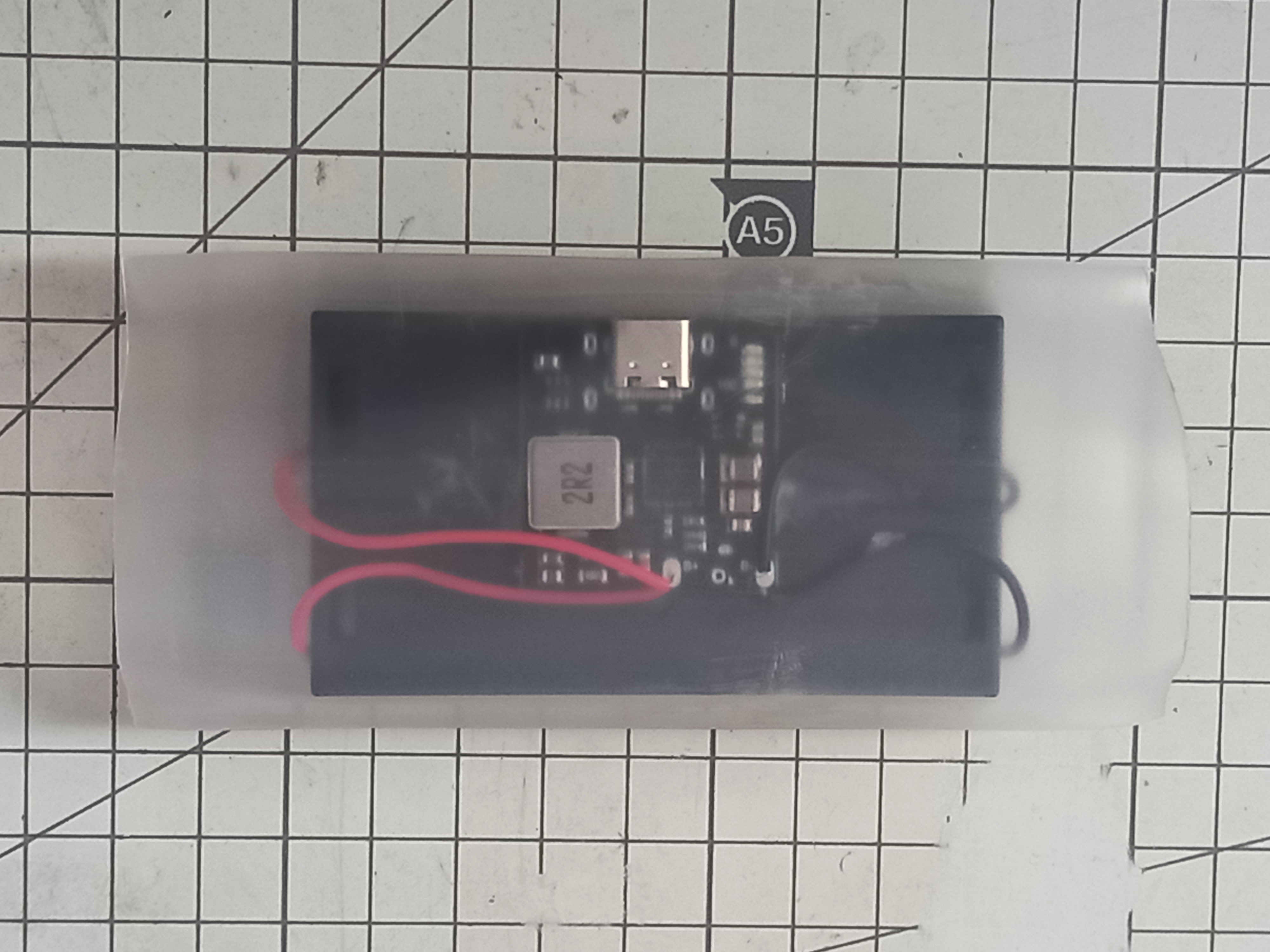

마무리로 아까 잘라놓았던 수축튜브에 넣어보니

아래 사진과 같이 잘 맞습니다

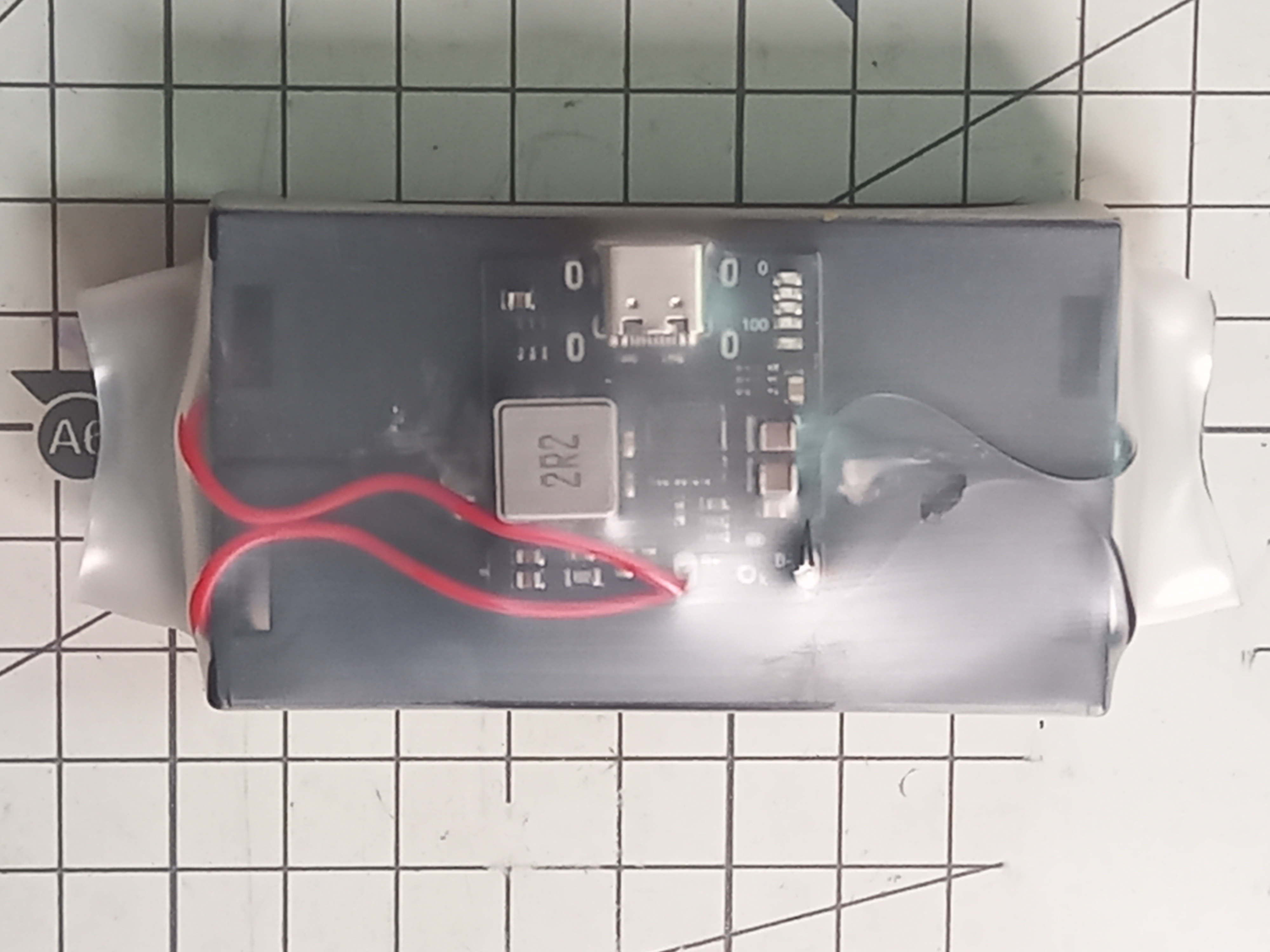

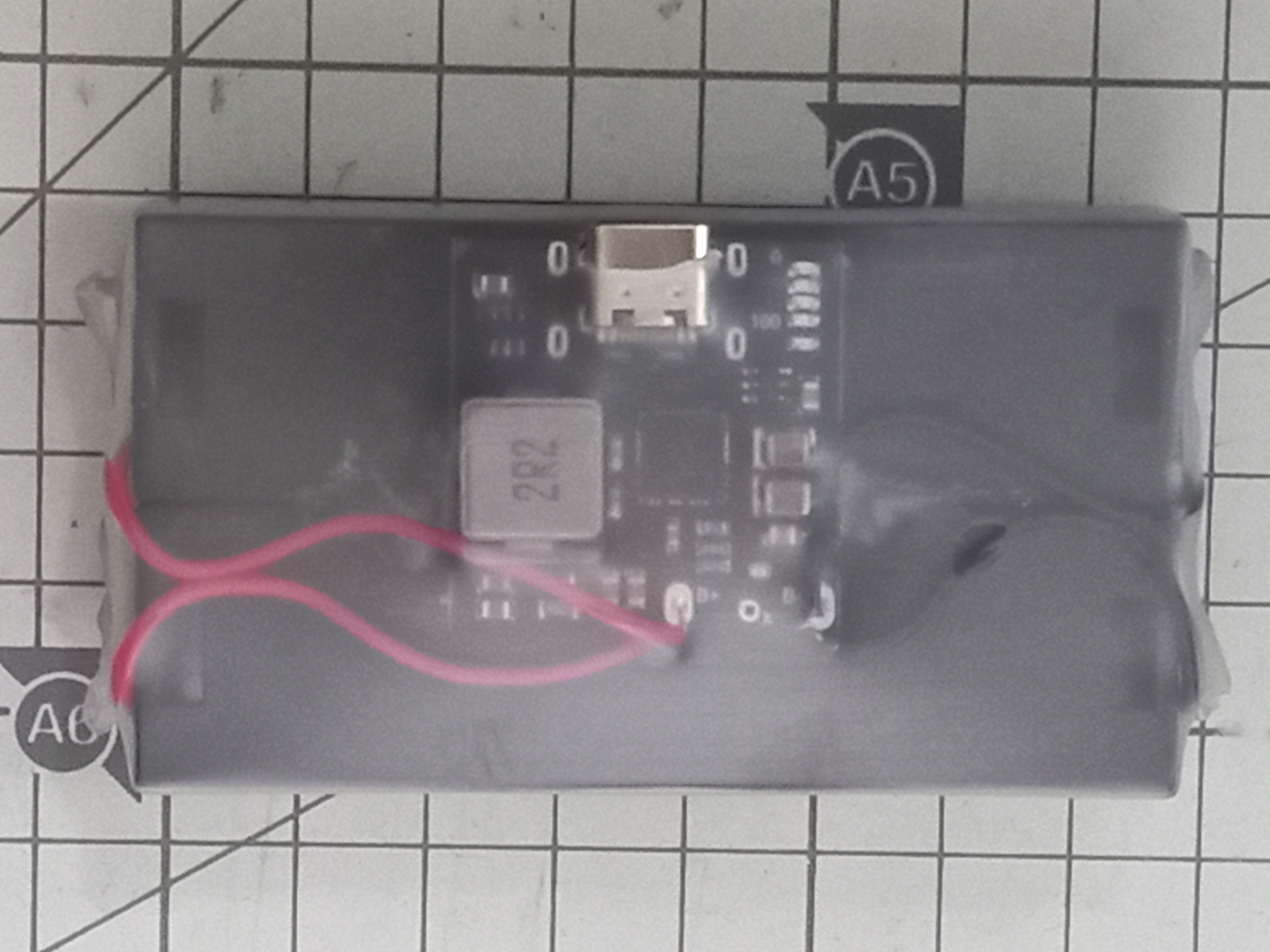

열풍기를 사용하여 200~300도 정도로 가열하니

아래 사진과 같이 잘 수축됩니다



열풍기가 필요하신 분은 아래 글을 참고하셔서

온도를 스위치로 눌러서 설정하는 제품을 구입하세요

다이얼을 돌려서 온도를 조절하는 방식은 온도 설정이 부정확합니다

에어팟 작동시간이 줄어서 배터리 자가교체(DIY) (tistory.com)

에어팟 작동시간이 줄어서 배터리 자가교체(DIY)

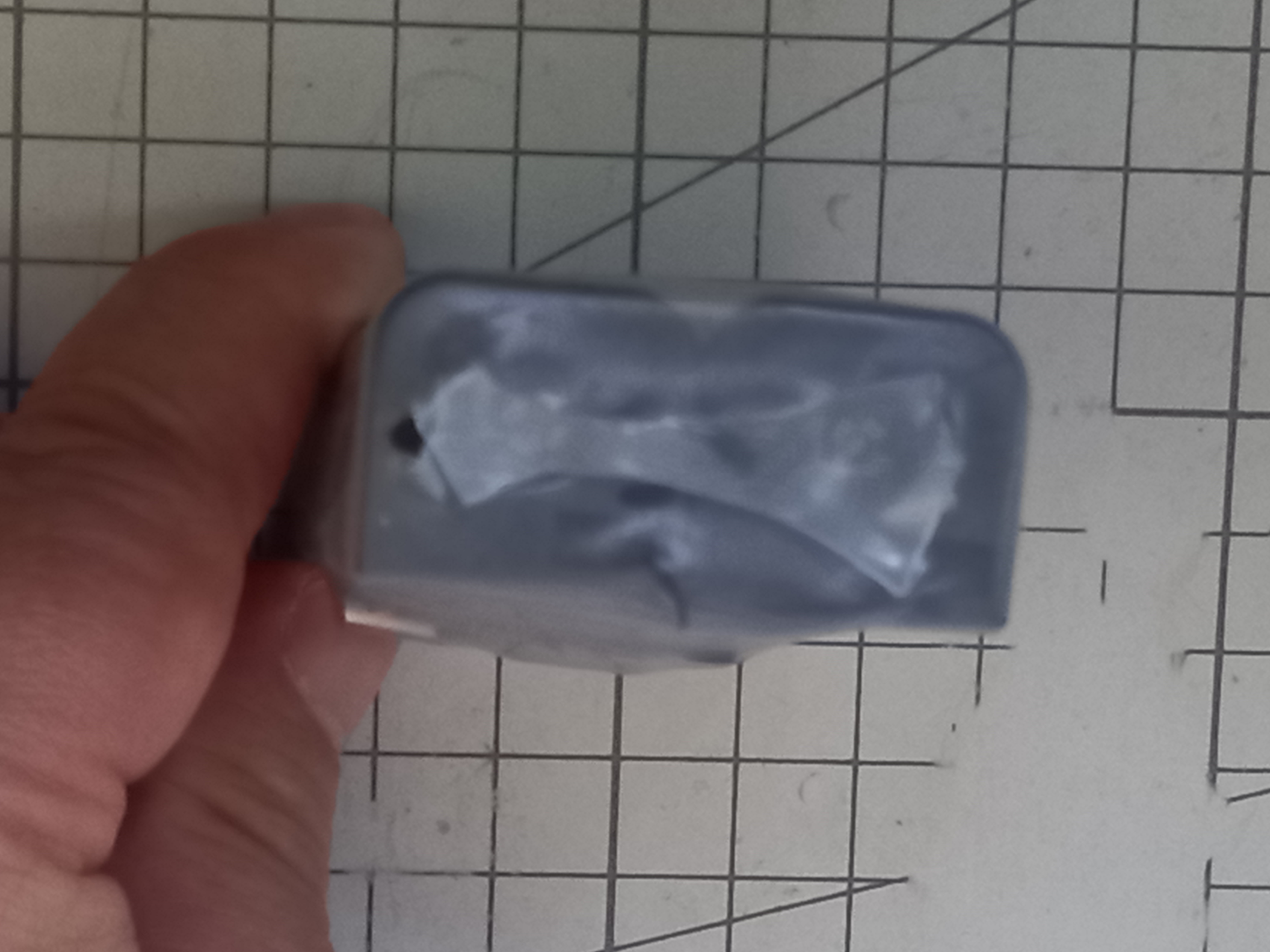

위 사진의 옆쪽에 남은 자투리는

양옆을 가위로 자른 후 열풍기를 300도 정도로 설정하여 투명해질 때(살짝 녹은 상태)로 가열하여

수축튜브가 약간 끈끈해진 상태일 때 핀셋으로 잘 눌러주어 성형을 하니

아래 사진과 같이 마무리가 되었습니다

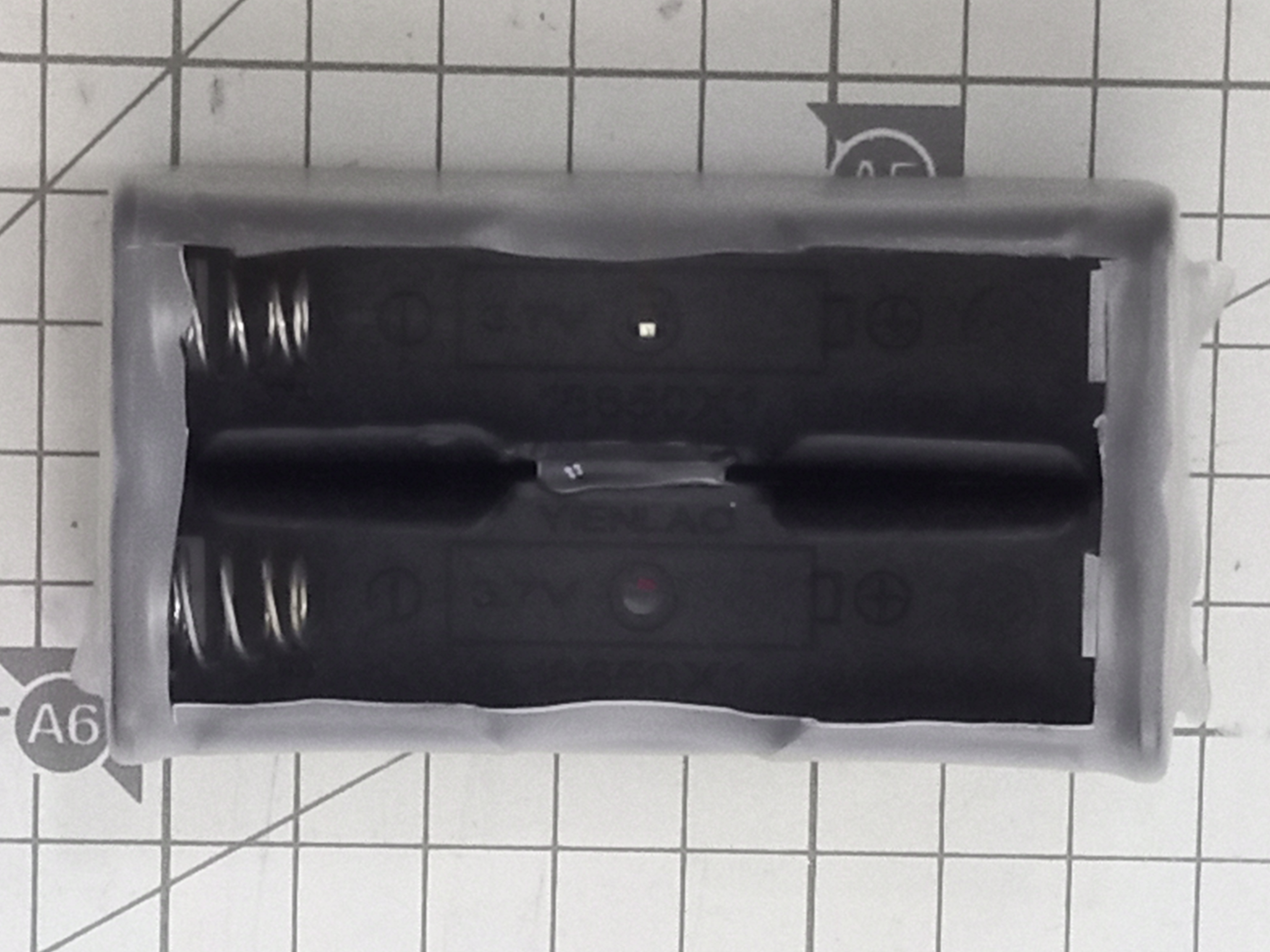

마지막으로 18650 배터리를 넣고 빼는 곳을

아래 사진과 같이 적당히 잘라냈습니다

너무 많이 잘라내면 수축튜브가 전체 모양을 유지하는 힘이 약해지므로

약간 여유를 두고 잘라냈습니다



보드의 USB-C 단자도

아래 사진과 같이 수축튜브를 잘라내서 사용할 수 있게 하였습니다

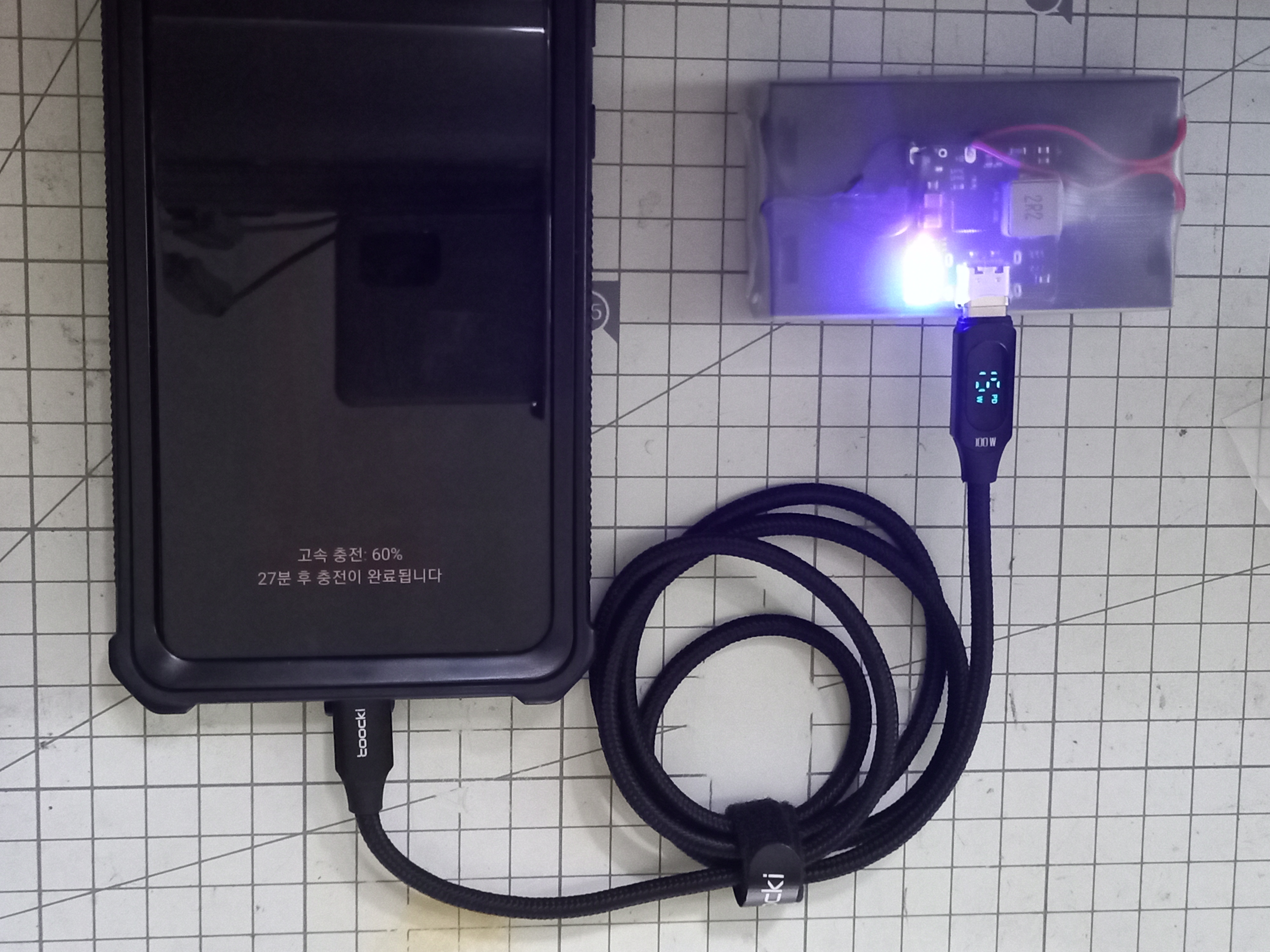

이제 완성된 보조배터리를 사용해 봅니다

아래 사진의 충전 케이블이 측정한 충전와트수 15W로 고속충전이 잘 동작합니다



오늘은 18650 배터리 교체식

스마트폰 고속충전 보조배터리를

제작한 내용을 공유해 드렸습니다
