USB C 고속충전 케이블 수리기(DIY)

아래 글에서 PZOZ의 USB C-type 2m 고속충전케이블을 소개해 드렸습니다

알리익스프레스 USB C-type 2m 고속충전케이블 사용기

알리익스프레스 USB C-type 2m 고속충전케이블 사용기



USB C-type 2m 고속충전케이블을 3년이 넘게 사용했으니

이제는 노후화되어서 충전이 안되는 현상이 발생합니다



보통은 새로 구입해도 저렴하게 구입할 수 있으니

새로 사는 것이 일반적이긴 하지만

대량생산과 과소비로인해 기후위기가 보편화된 현재를 감안하면

간단한 물건이라도 새로 구입하는 것으로 인해

새로운 생산(새로운 생산품 1개를 구입하는 것)과

폐기물(고장난 케이블을 버리는 것)이 발생하는 것 보다는

수리하여 쓰는 것이 기후위기에 도움이 될 것 같습니다



전 세계의 모든 사람들이

새로운 생산과 폐기물 발생을 줄이고자 노력한다면

기후위기는 저절로 해결될 수 있지 않을까 싶습니다



내구성 좋은 패브릭 케이블이고

길이도 2m로 길어서 사용하기 좋고

USB C-type 이라 요즘에는 완전히 표준으로 널리 사용되므로

수리할 수 있다면 계속 사용할 수 있겠습니다

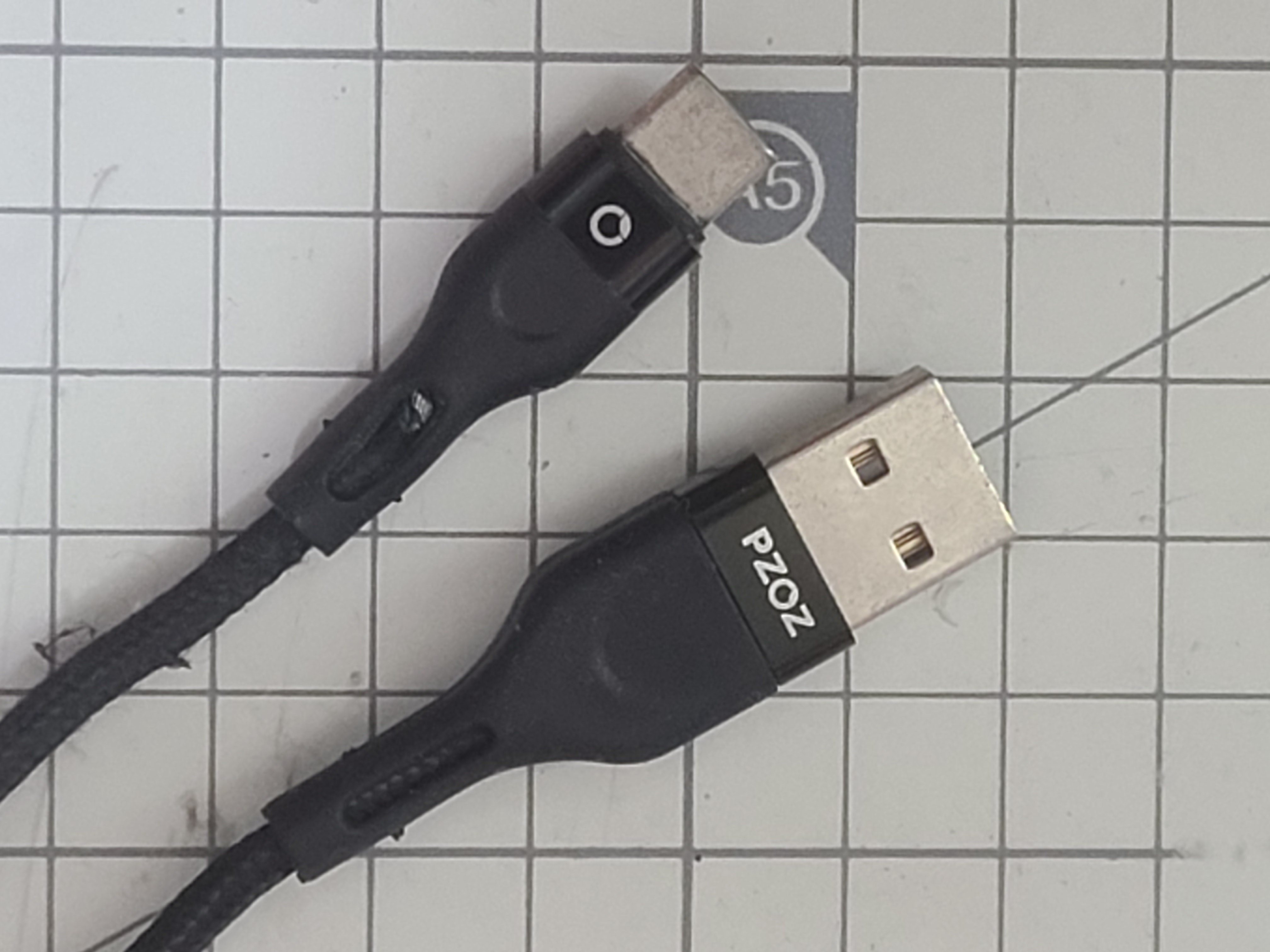

아래 사진은 고장이 발생한 PZOZ USB-C 충전케이블 입니다

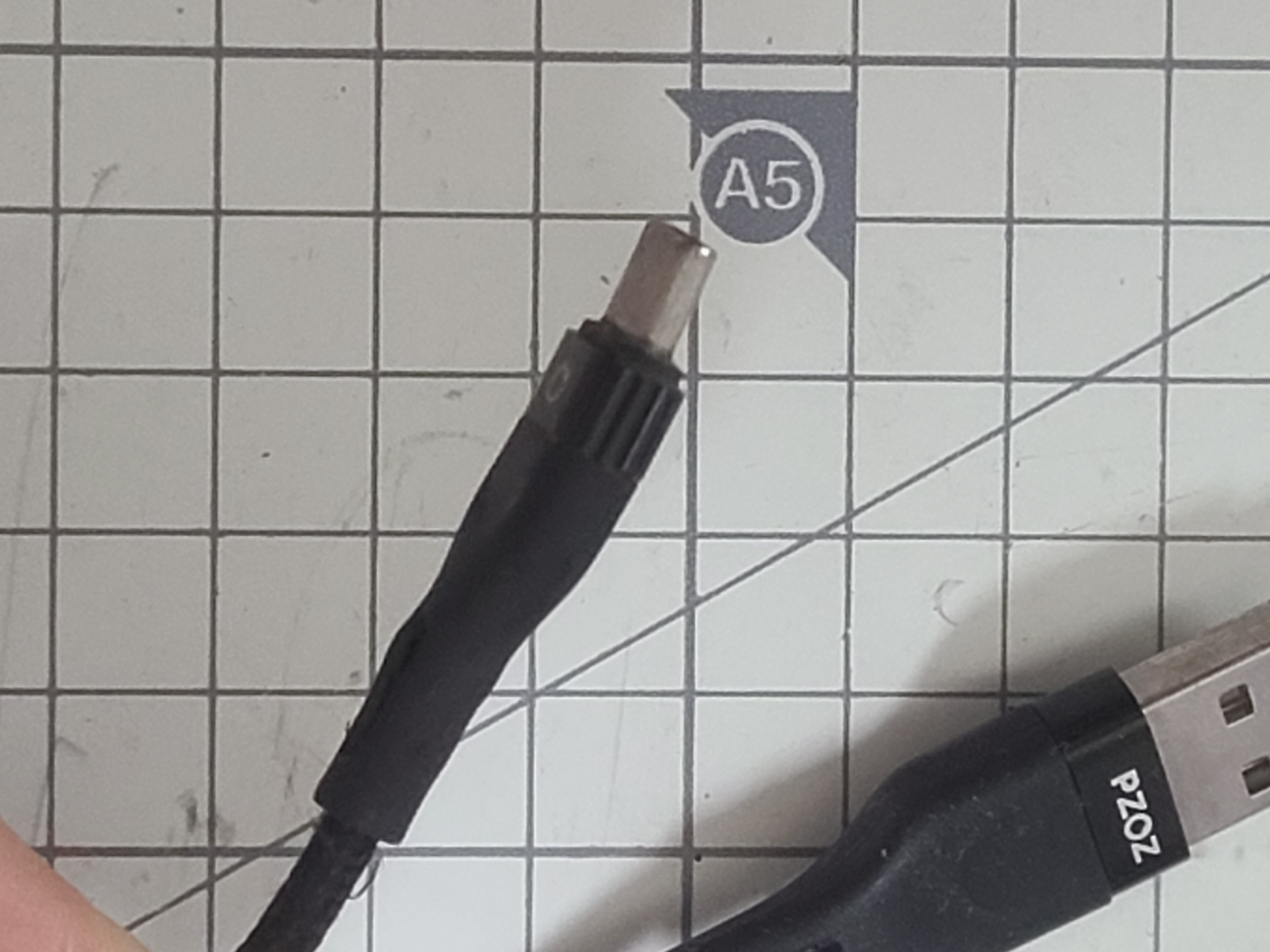

USB-C type 단자쪽을 옆에서 보면

힘을 받아서 휘어진 상태입니다



C-type 단자부근이 많이 접히기도 하고 힘을 받는 동작이 반복되다보니

결국은 선이 끊어지는 고장이 발생한 것 같습니다



C-type 단자 쪽의 고장이 발생한 위치를 찾기 위해서 살펴보다가

고무로 쌓여진 부분의 단선이 의심되어

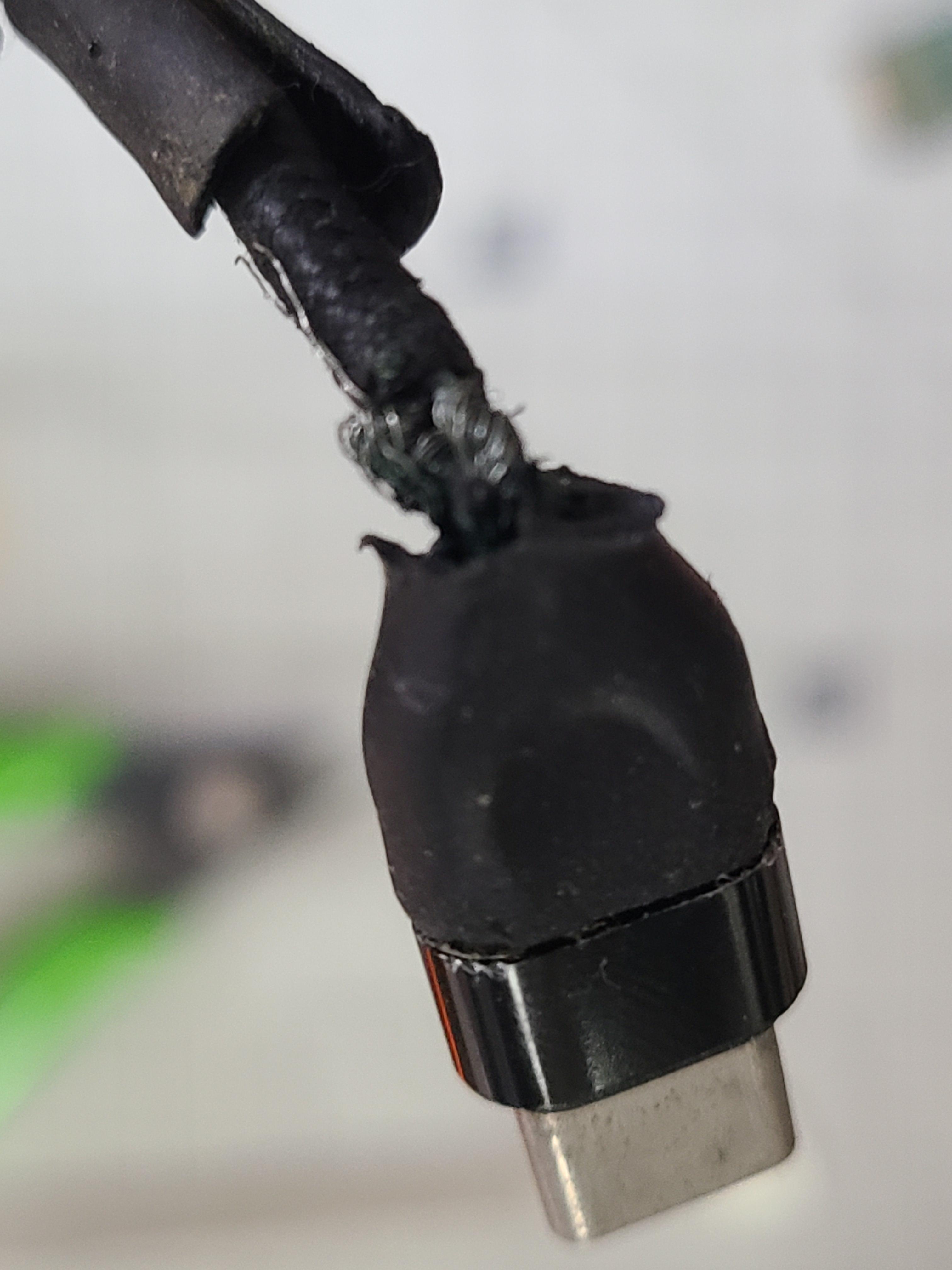

아래 사진과 같이 고무 부분을 니퍼로 잘라내서 살펴봅니다

위 사진의 중앙쯤을 보면 선들이 거의 끊어져서 구리선이 노출된 것이 보입니다

전선 바깥쪽의 튼튼한 피복상태가 저 정도면 내부의 선들은 끊어지게 됩니다



C-type 단자부근의 상태가 좋지 않은 케이블을 잘라내고

아래 글의 충전보드를 구입할 때 납땜되지 않은 상태로 받게 되는 USB-A Female 단자를 사용하여

충전케이블의 USB-A 단자와 케이블 간의 배선을 확인합니다

18650 교체식 고속충전 보조배터리 제작기(DIY)

18650 교체식 고속충전 보조배터리 제작기(DIY)

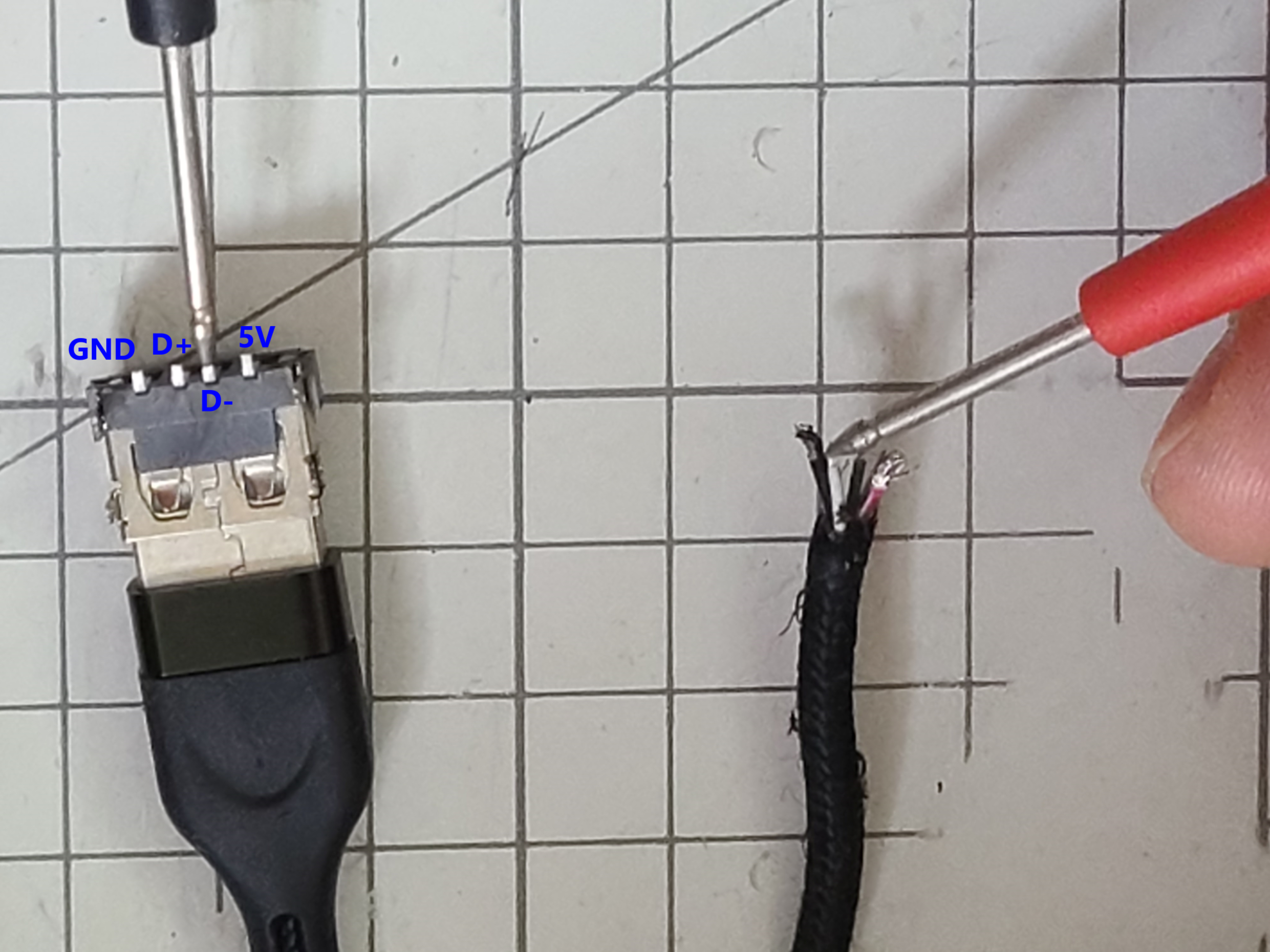

아래 사진과 같이

멀티미터 통전테스트를 통해서 다른 고장이 더 있는지 여부와 케이블 단자의 배치를 확인하였습니다



USB 단자에 관해 정보가 더 필요하신 분은

아래 글을 참고하세요

명료한 USB 핀배열 : 네이버 블로그

명료한 USB 핀배열



알리익스프레스에서 구입해 두었던

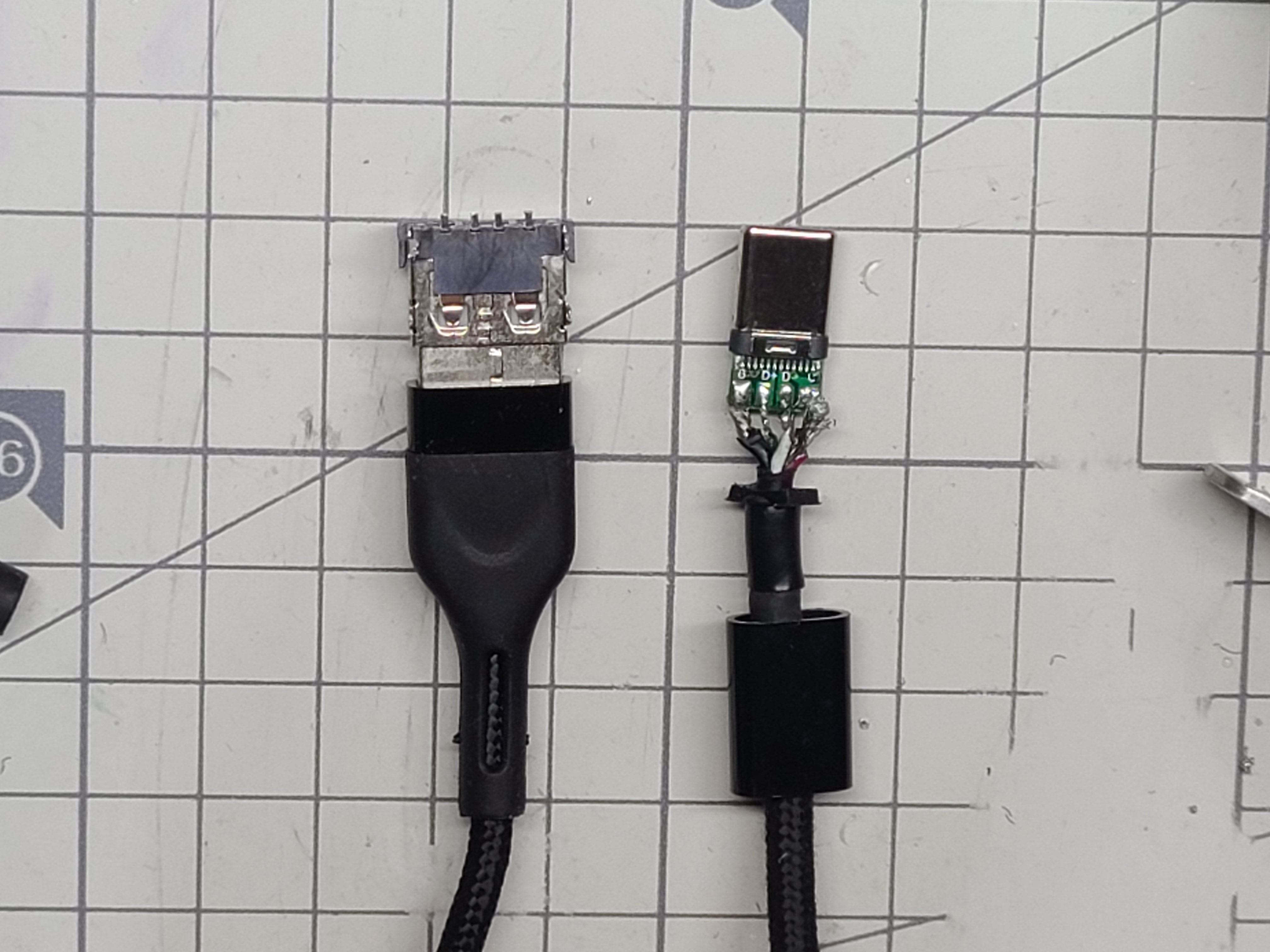

USB C-type 단자를 사용하여 아래 사진과 같이 납땜해 주었습니다

위 사진에서 USB C-type 단자에 사용하는 고무와 케이스 배치를 잘 확인하세요



USB C-type 단자쪽 납땜할 때 구리 선을 위 사진보다 짧게하여

납땐 위치 아래쪽의 선이 휘어지더라도 옆쪽 단자와 합선되지 않도록 만들어 주세요

위 사진의 오른쪽과 같이 USB C-type 단자를 납땜하면 합선의 위험이 있습니다



납땜하여 사용할 수 있는 USB C-type 단자는 아래 링크에서 구입하세요

구입링크 : https://s.click.aliexpress.com/e/_DDKaqWJ

10pcs Type C usb3.1 3A fast charging USB Connectors Male Jack Tail Plug Electric Terminals welding DIY data cable accessories -

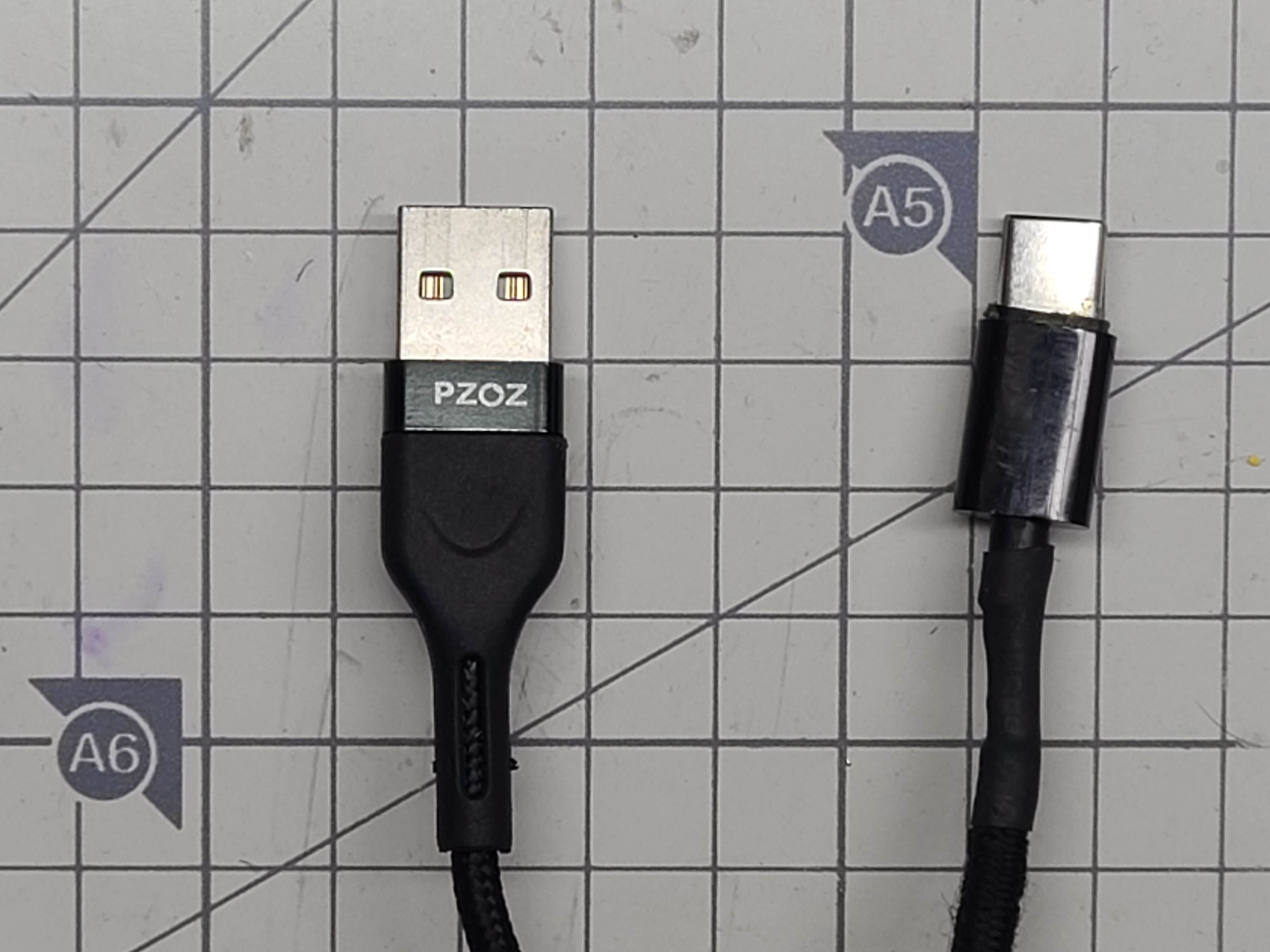

USB C-type 단자 조립이 완료된 케이블입니다



제가 사용한 USB C-type 납땜용 단자는 케이스 조립시에

접착제를 사용하여 조립해야 하는 것으로 보여서 B-7000 접착제를 사용하였습니다

혹시 다른 좋은 단자나 조립 방법을 아시는 분이 계시면

댓글 부탁드립니다



케이블 조립 완료 후에는

혹시 조립 중 단자 간 합선이 되지 않았는지

USB-A Female 단자를 사용하여 통전테스트를 꼭 진행하세요



잘못 수리된 케이블을 사용하면

소중한 휴대폰에 고장이 발생할 수 있습니다

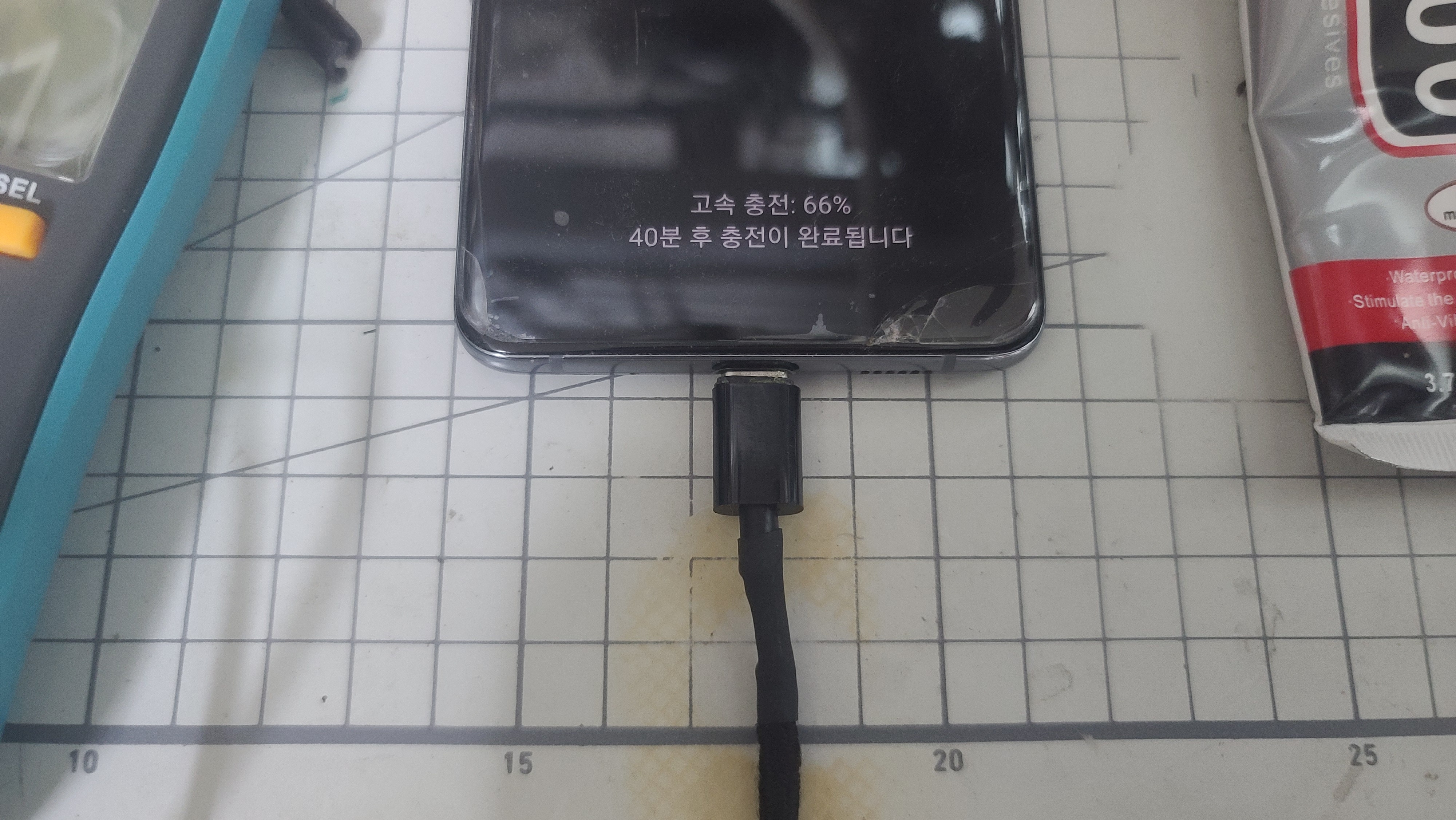

고속충전기에 연결하여 사용해보니

아래 사진과 같이 고속 충전이 작동하여

수리가 완료되었습니다



오늘은 고장이 발생한

USB C-type 고속충전케이블을 수리한 내용을

공유해 드렸습니다
