컴퓨터용 USB-C 초고속 충전기(2$) 만들기(DIY)

아래 글들에서 스마트폰 충전 관련 내용을 공유해 드렸습니다



편의점 일회용 보조배터리 충전하여 계속 사용하기

편의점 일회용 보조배터리 충전하여 계속 사용하기



18650 교체식 고속충전 보조배터리 제작기(DIY)

18650 교체식 고속충전 보조배터리 제작기(DIY)



USB C 고속충전 케이블 수리기(DIY)

USB C 고속충전 케이블 수리기(DIY)



오늘은 컴퓨터용 USB-C 초고속 충전기를

약 2$에 제작한 내용을 공유해 드립니다



알리 천원마트에서 아래 스크린샷과 같이

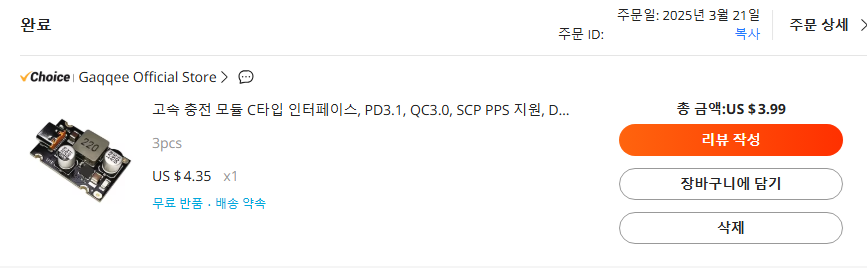

3개의 8~30V DC용 PD3.1 USB-C 충전보드를 3.99$에 구입하였습니다

보드 1개당 1.33$ 입니다



알리 천원마트에서 구입이 어려운 분은 아래링크에서 구입할 수 있습니다

구입링크 : https://s.click.aliexpress.com/e/_oDxMCVJ

3pcs PD 65W Fast Charging Module Type-C Interface Supports PD3.1 QC3.0 SCP PPS Fast Charging DC5521 DC5525 - AliExpress 502



PD3.1을 지원하는 보드이니 초고속 충전을 지원합니다



컴퓨터의 파워에서는 5V와 12V가 나옵니다

12V는 충전보드의 허용전원인 8~30V 범위에 있으므로

컴퓨터 파워 케이블을 연결하면 배터리가 떨어진 스마트폰을 컴퓨터를 사용하는 중에

빠르게 충전할 수 있습니다



배송받은 후 개봉한 사진입니다

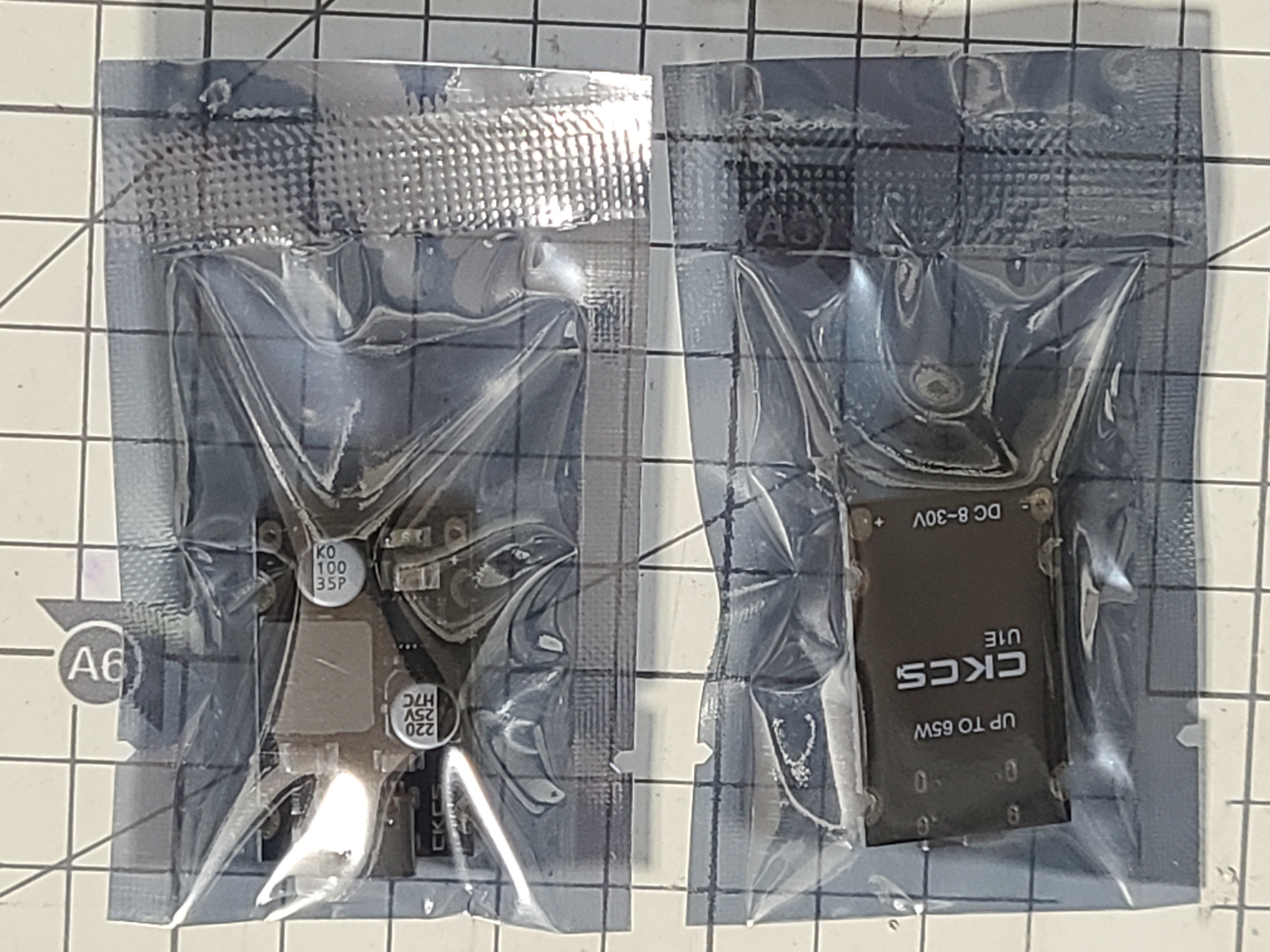

1개씩 꺼내어 앞면과 뒷면을 살펴봅니다

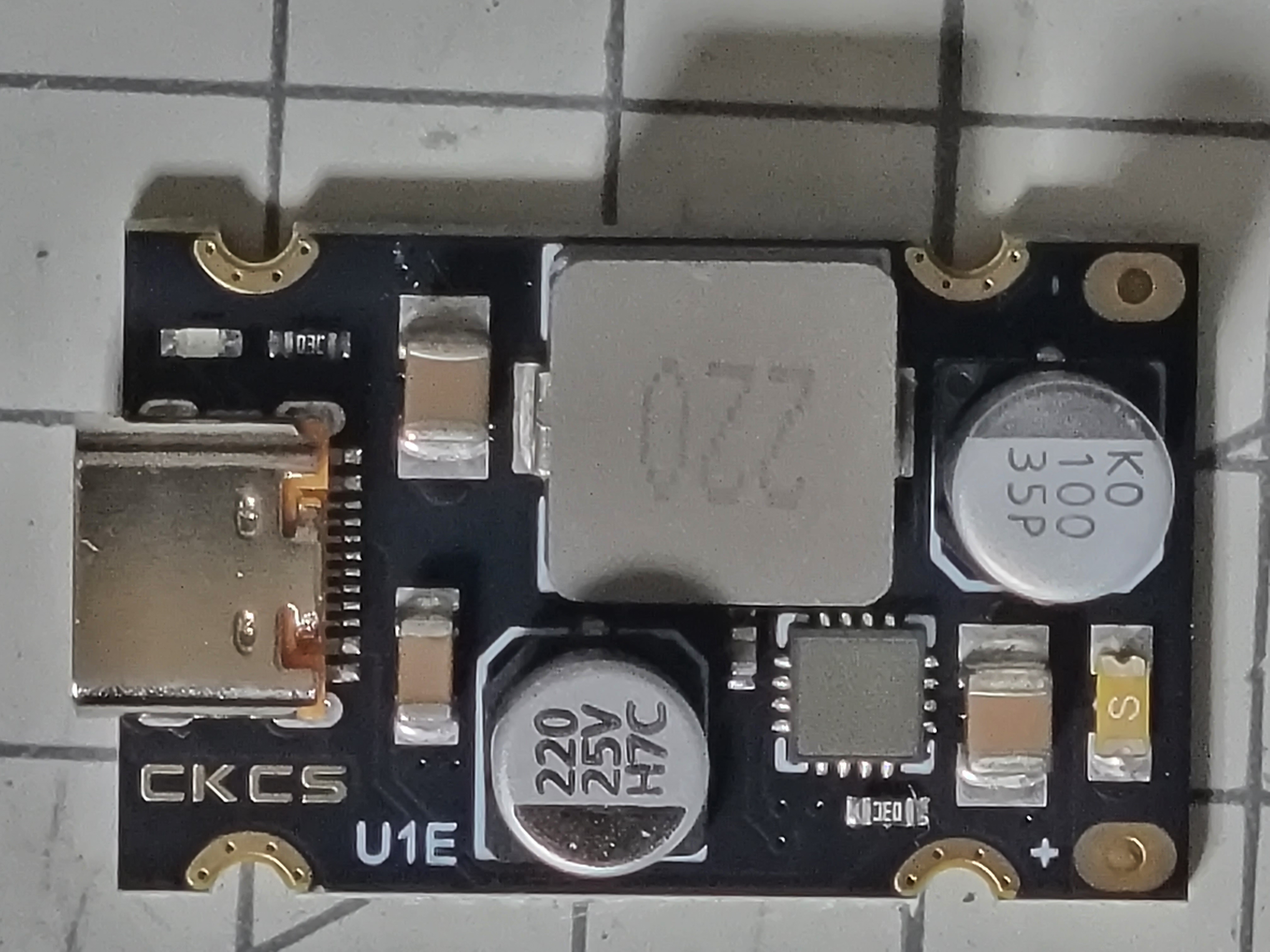

제작에 사용할 1개의 보드를 개봉해서

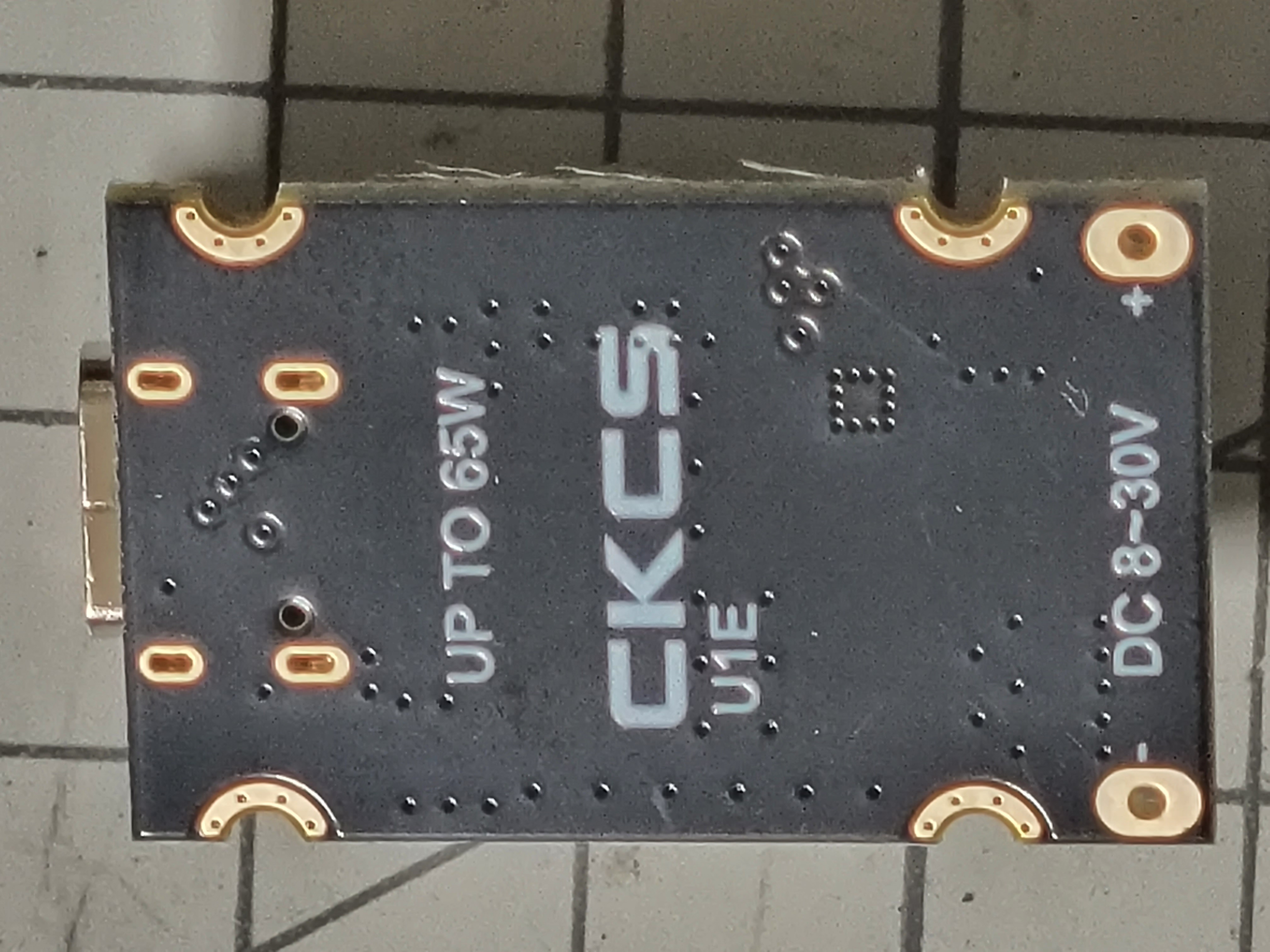

앞면과 뒷면을 살펴봅니다



추가로 필요한 부품이 있습니다

컴퓨터 파워연결용 케이블 입니다

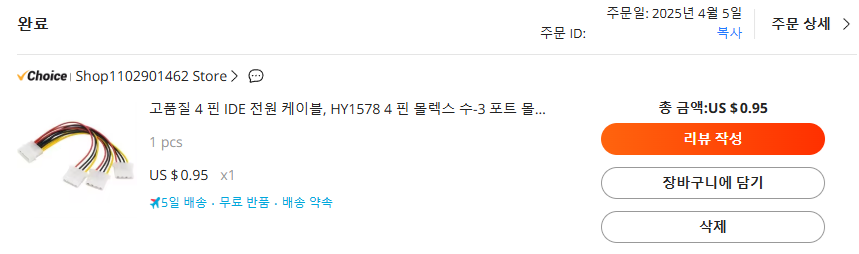

아래 사진의 케이블을 알리 천원마트에서 아래 스크린샷과 같이 0.95$에 구입하였습니다

알리 천원마트에서 구입이 어려운 분은 아래링크에서 구입할 수 있습니다

구입링크 : https://s.click.aliexpress.com/e/_oFGqUIt

High Quality 4Pin IDE Power Cables HY1578 4 Pin Molex Male To 3 Port Molex IDE Female Power Supply Splitter Adapter Cable - AliE



배송포장을 뜯어서 살펴보니

아래 사진과 같이 잘 배송되어 왔습니다



컴퓨터 파워의 전원선을 충전보드에 연결하기 위해서

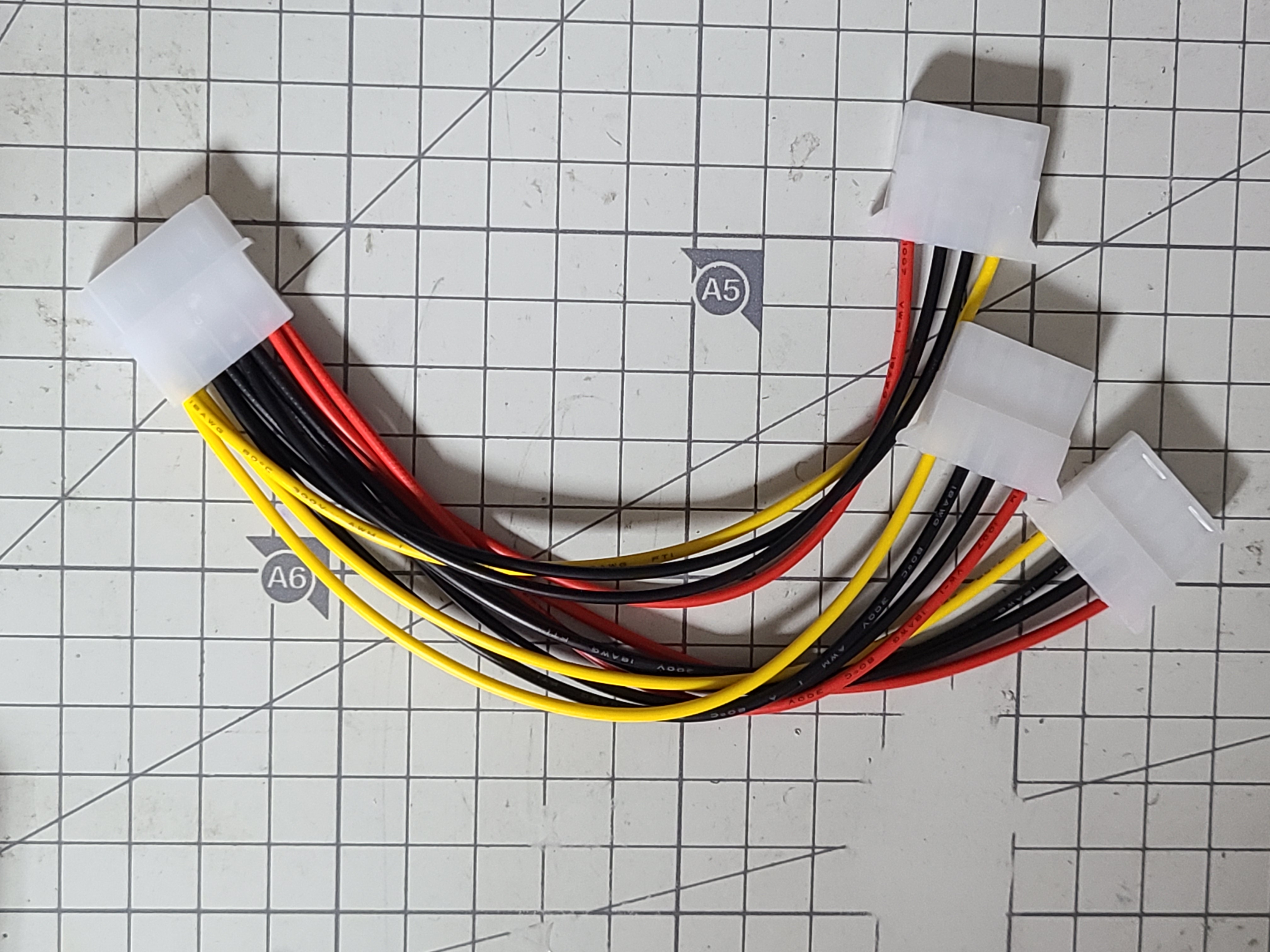

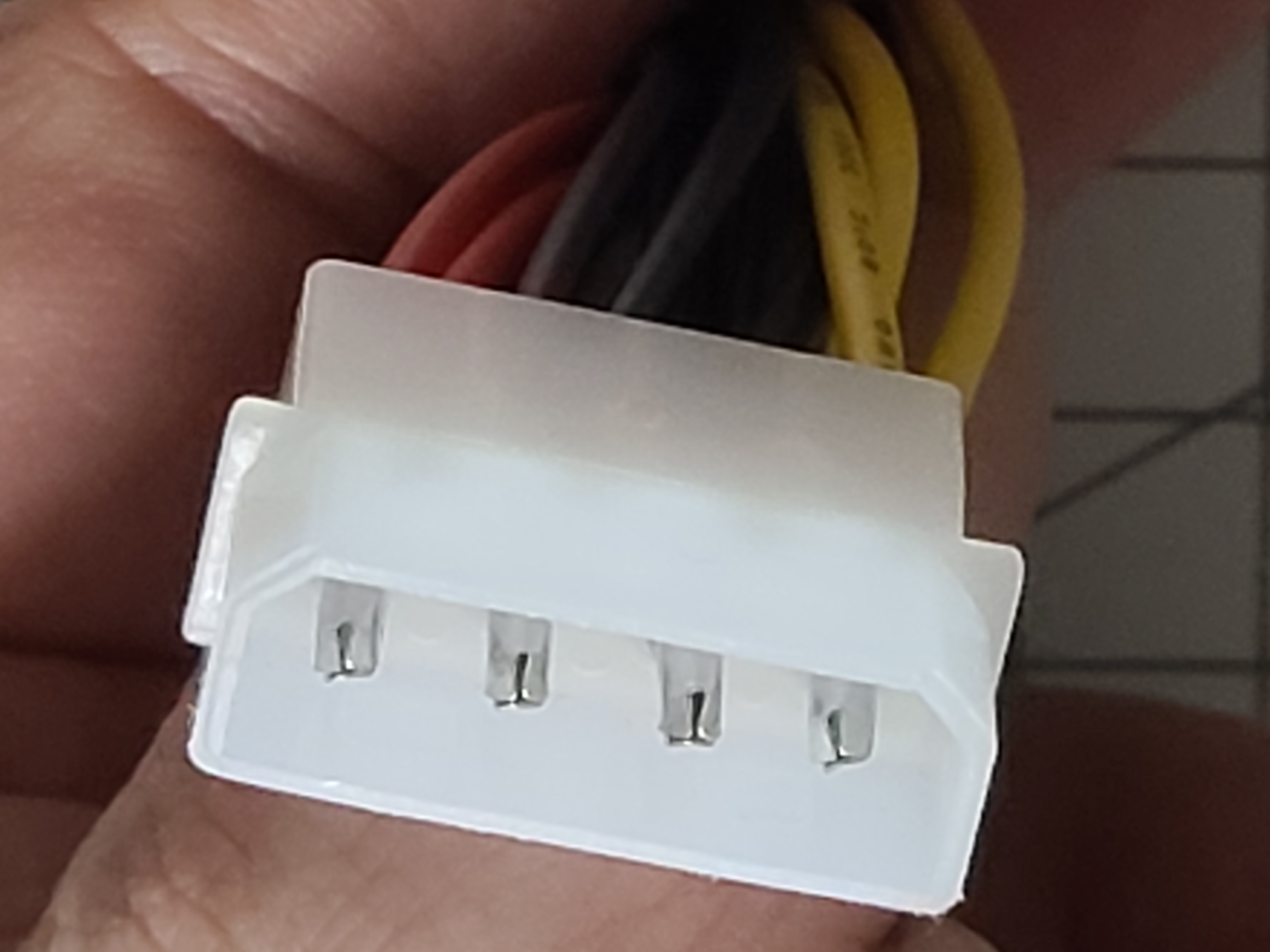

충전보드에 연결해야 하는 커넥터는 아래사진의 Male 커넥터입니다

Male 커넥터가 3개인 줄 알고 구입했는데

Female 커넥터가 3개이고 Male 커넥터가 1개네요



위 사진에서 왼쪽 빨간색 전선은 5V, 가운데 검은색 전선 2개는 GND, 오른쪽 노란색 전선은 12V 입니다



필요없는 5V와 GND 1개는 치과도구를 사용하여 커넥터의 핀을 빼내고

12V와 GND 1개를 보드에 납땜하였습니다



치과도구에 대해 알고 싶으신 분은 아래 링크를 참고하세요

에어팟(2) 배터리 자가교체(DIY) 심화편

에어팟(2) 배터리 자가교체(DIY) 심화편



알리에서 추가로 검색해보니

아래의 부품을 구입하면 컴퓨터 파워 케이블을 만들어 사용할 수 있습니다

구입링크 : https://s.click.aliexpress.com/e/_oCfYQzN

10PCS ATX / EPS Molex 5.08 mm 4 Pin Male / female Power Connector Housing + Terminals for Computer ATX EPS Power - AliExpress 13



이런 방식의 커넥터 부품을 조립할 때는

터미널 압착도구가 필요합니다

저는 SN-2549R 8JAW 세트를 구입하여 사용중인데

현재는 판매하는 곳이 보이지 않습니다

유사한 SN-58B는 아래링크에서 구입할 수 있습니다

구입링크 : https://s.click.aliexpress.com/e/_olwlinD

Crimping Tool Set For Dupont JST MOLEX Terminals,No/Pre Insulated Ferrules,Butt Connectors,Solar & Coax Connectors,SN-58B 6 Jaw



컴퓨터에서 1개의 전원선을 밖으로 빼주고

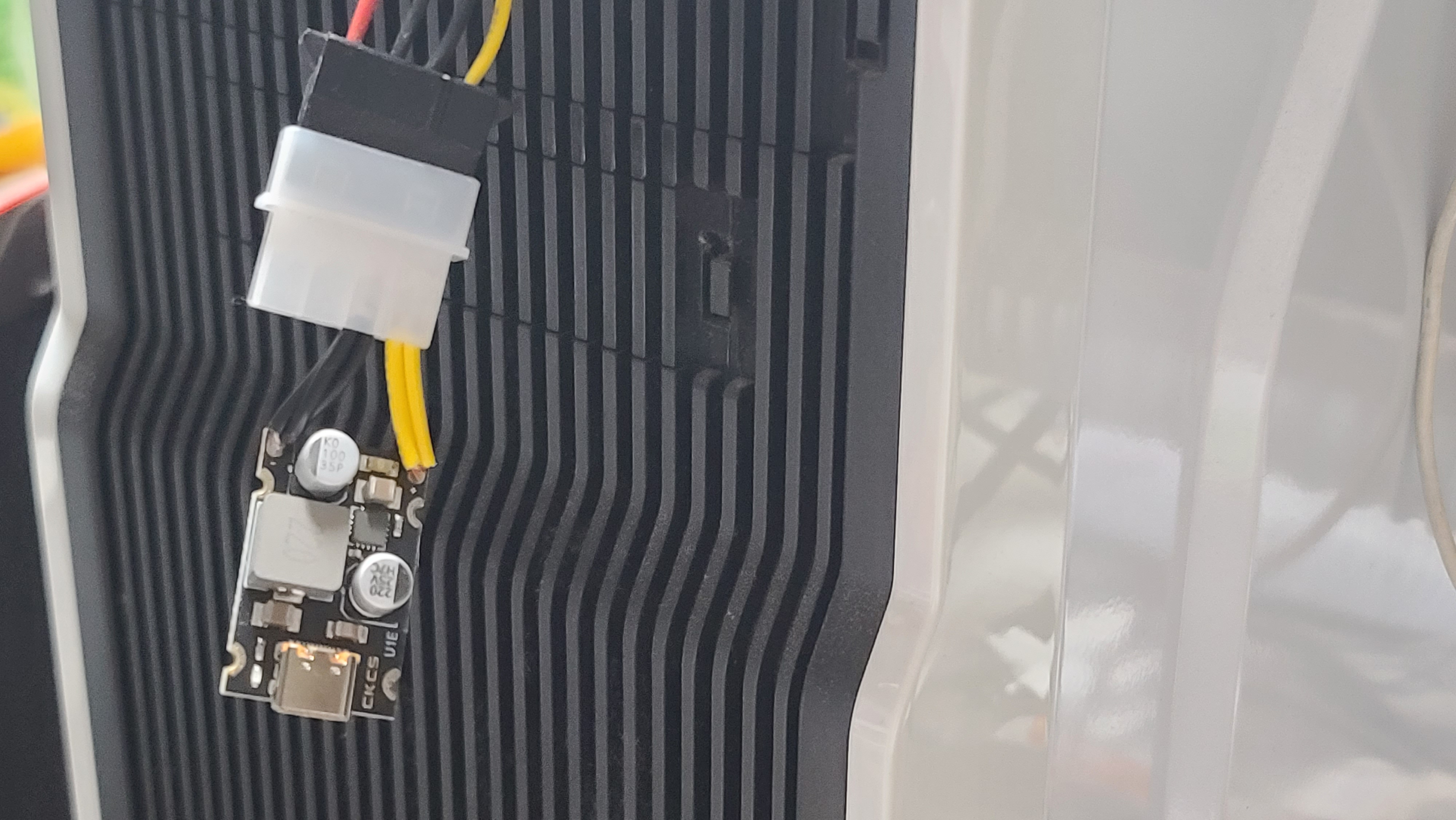

아래 사진과 같이 컴퓨터 파워선에 꽂아줍니다

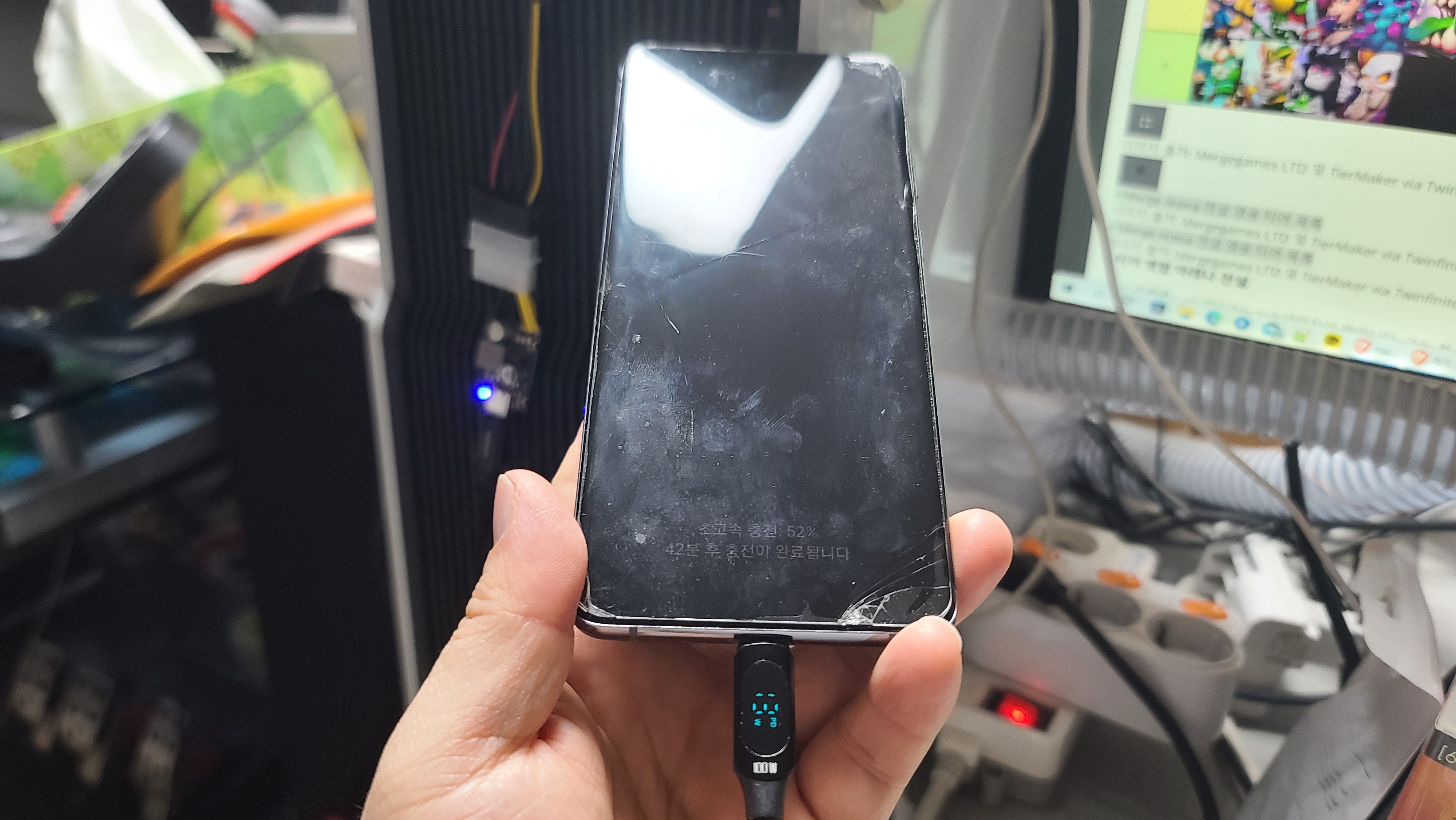

컴퓨터 전원을 켜고 스마트폰을 연결해보니

아래 사진과 같이 보드에는 파랑색 불이 켜지고

스마트폰에는 초고속 충전 표시가 됩니다

상태표시가 되는 USB-C 케이블에는 PD 충전 표시와 13W가 표시되었습니다



위 사진은 임시로 테스트한 사진입니다

안전을 위해서 보드가 컴퓨터 주변에 닿아서

컴퓨터나 충전보드가 망가지지 않도록

절연 테이프나 수축튜브 등으로 절연처리를 한 후 사용하세요



절연용 투명수축튜브는 아래링크에서 지름 20mm 혹은 22mm 규격을 구입하면 적당할 것 같습니다

구입링크 : https://s.click.aliexpress.com/e/_oESzsI3

1meter/lot 22MM 25MM 30MM 35MM 40MM 50MM 60MM Transparent Clear Heat Shrink Tube Shrinkable Tubing Cable Sleeve Wrap Wire kit -



위 사진에서 충전와트가 표시되는 USB-C PD100w 케이블 1m는 천원마트에서 1.52$에 구입했습니다

알리익스프레스 천원마트에서 구입하는 방법은 아래 글을 참고하세요

알리익스프레스 천원마트 대폭 할인받고 무료배송으로 구입하기 (tistory.com)

알리익스프레스 천원마트 대폭 할인받고 무료배송으로 구입하기



바로 구입하실 분은 아래링크에서 2.8$ 정도(배송비별도)에 구입할 수 있습니다

구입링크 : https://s.click.aliexpress.com/e/_oD4zjpz

Toocki Type C to Type C Cable 100W PD Fast Charging Charger USB C to USB C Display Cable For Xiaomi POCO F3 Realme Macbook iPad



충전사양은 65W를 지원하는 보드인데

65W 초고속 충전을 지원하는 장치는 가지고 있지 않습니다



갤럭시 S20 울트라 스마트폰에 연결하여 초고속충전을 사용해보니

충전와트 표시 케이블에 최대 33W 정도까지 표시됩니다



오늘은 컴퓨터용 USB-C 초고속 충전기를

약 2$에 제작한 내용을 공유해 드렸습니다
