필립스 헤어드라이어 수리(DIY)

아래 글에서 헤어드라이어를 수리한 경험이 있습니다



2003년산 헤어드라이어 수리하기(DIY)

2003년산 헤어드라이어 수리하기(DIY)



당근을 살펴보다가

전선을 움직이면 스파크가 발생한다는 헤어드라이어를 무료나눔으로 받아와서

수리한 내용을 공유해 드립니다

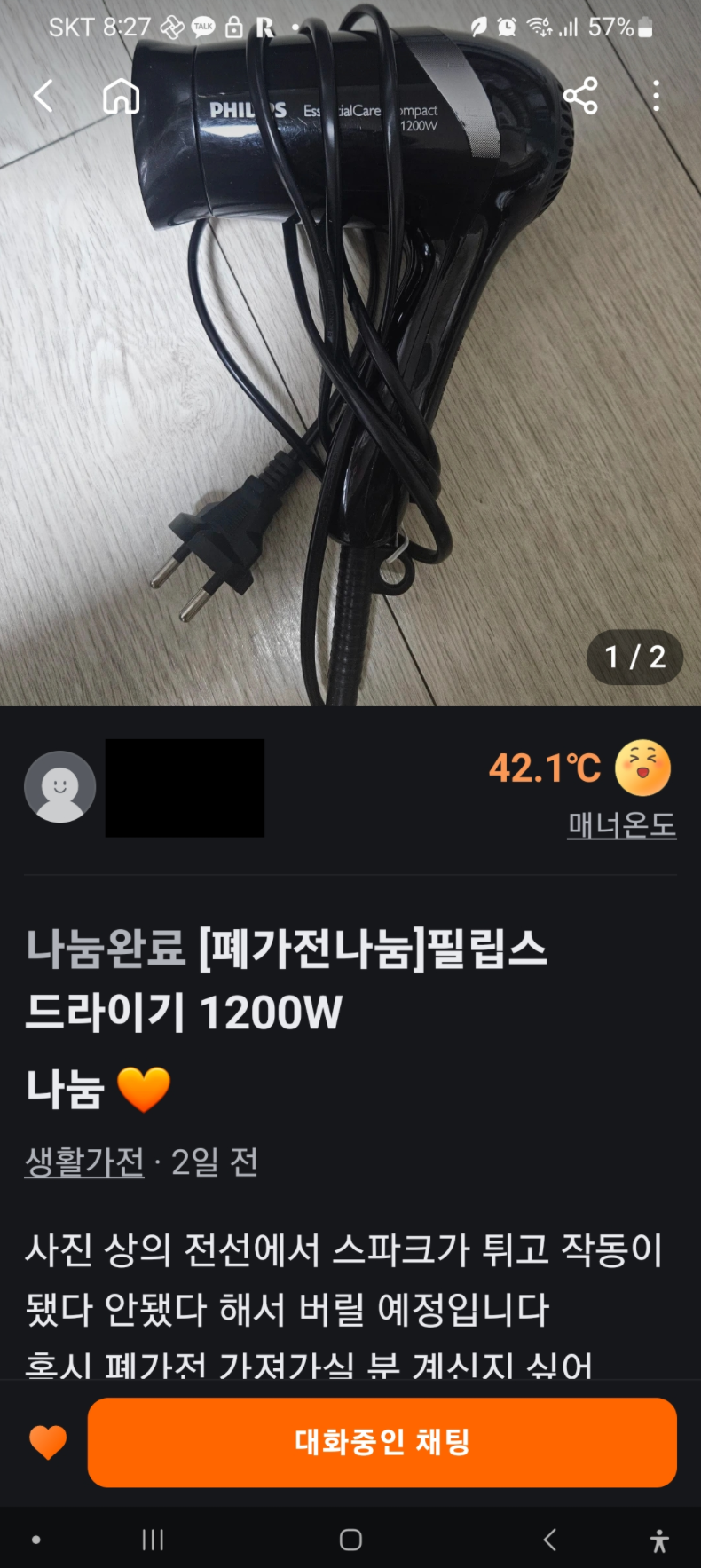

아래 스크린샷은 당근에서 나눔 받은 게시물입니다

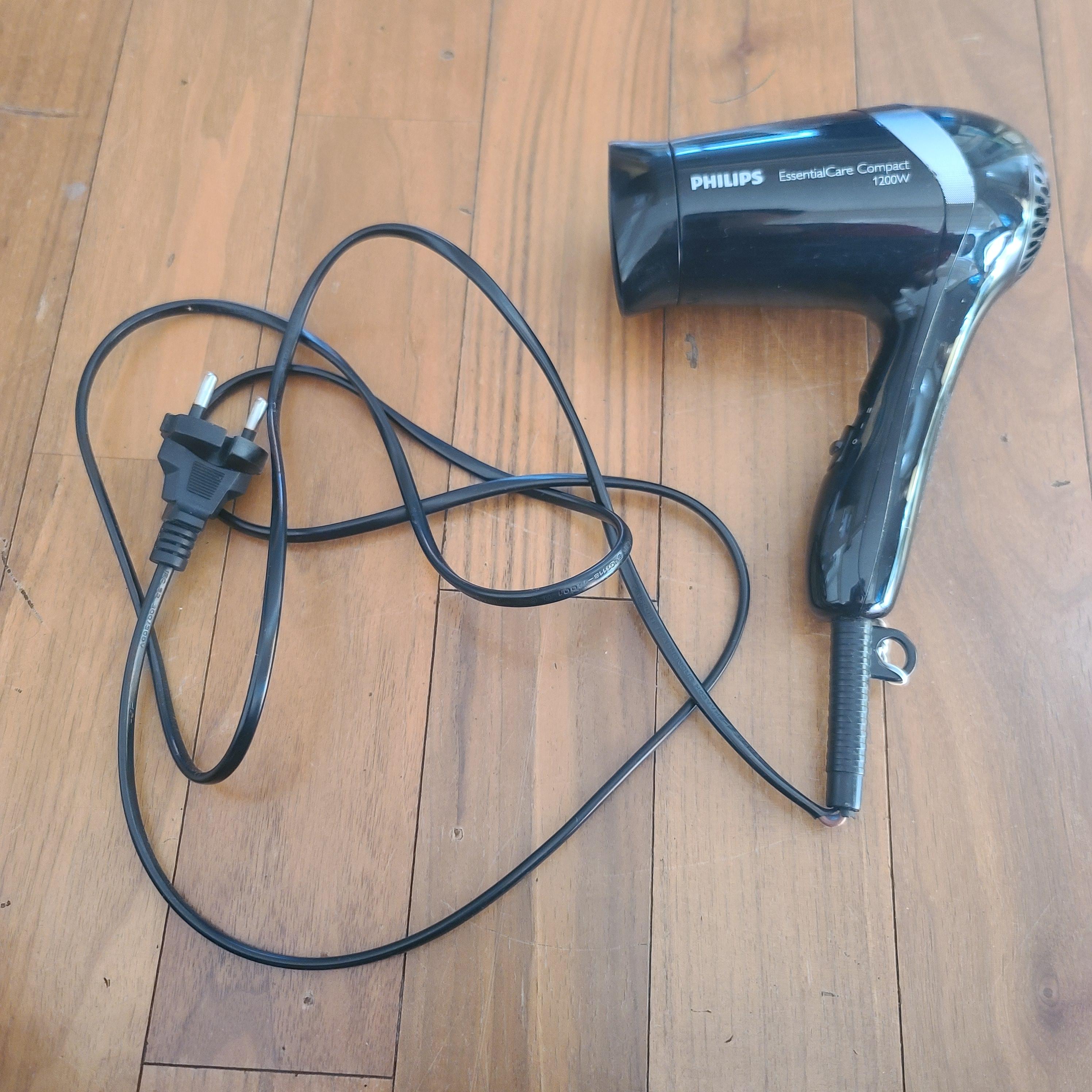

집에 가져온 후 수리를 위해 살펴봅니다

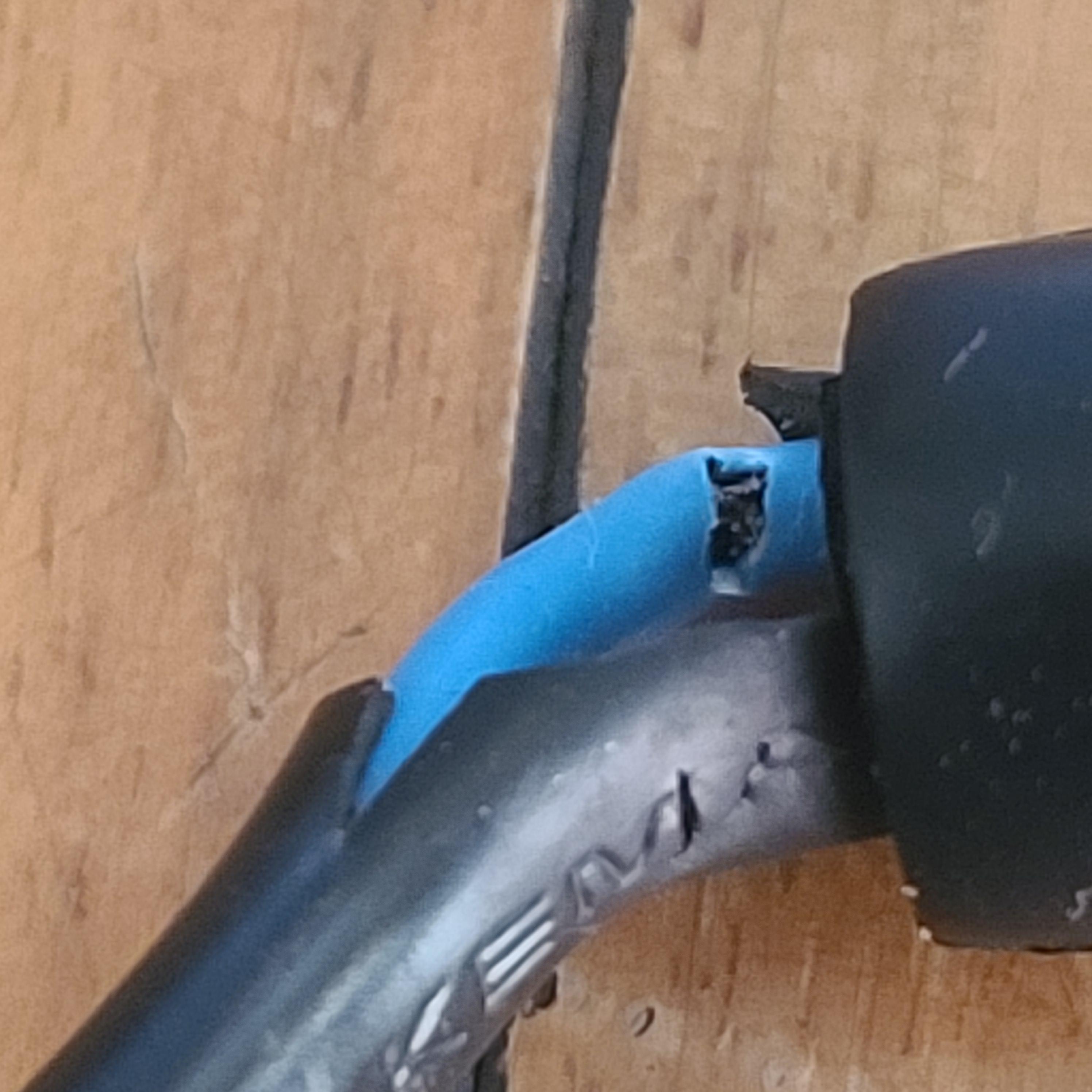

아래 사진의 오른쪽 하단을 보면 전선 피복이 벗겨져 있습니다

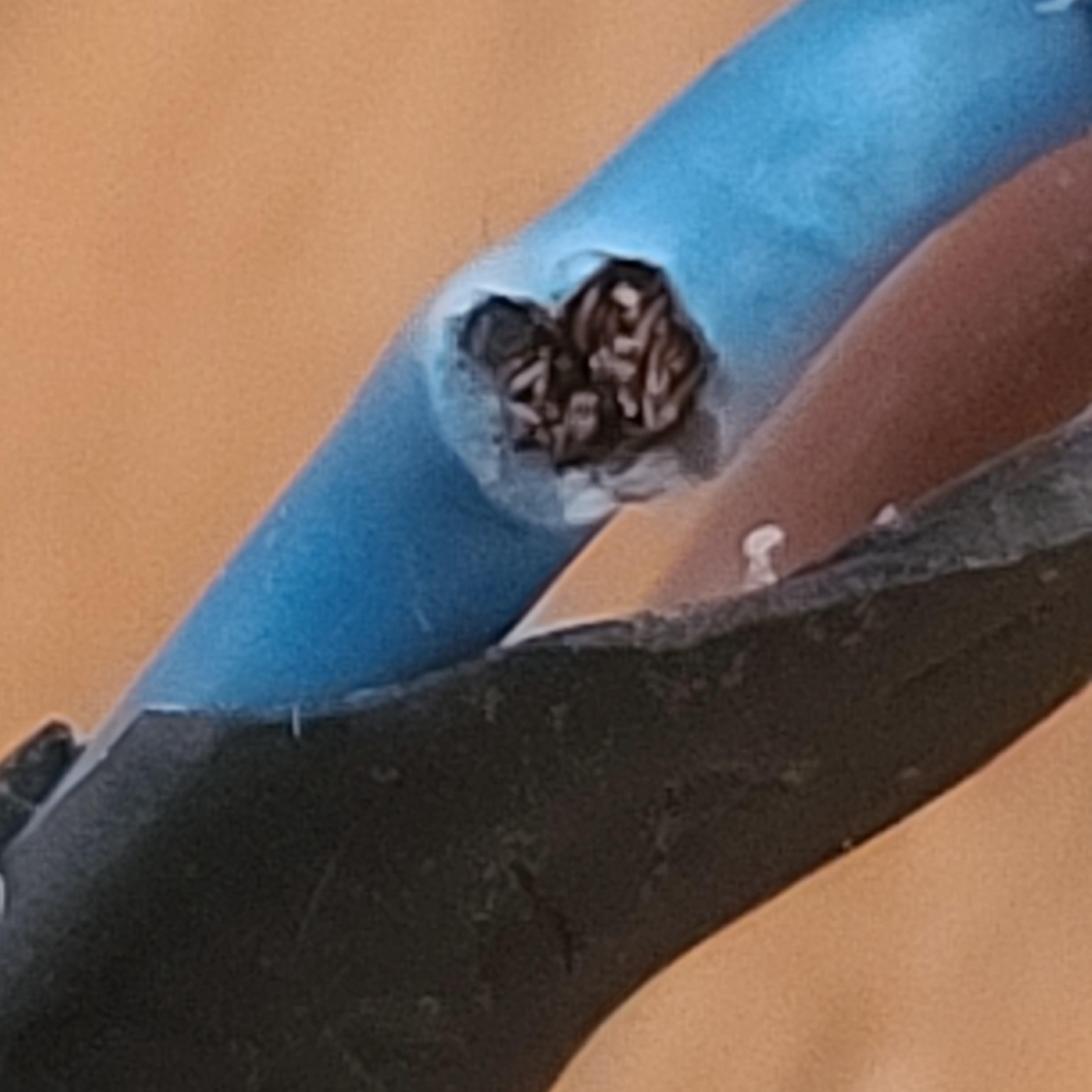

아래 사진과 확대해 보면 안쪽 피복에 이상은 보이지 않습니다

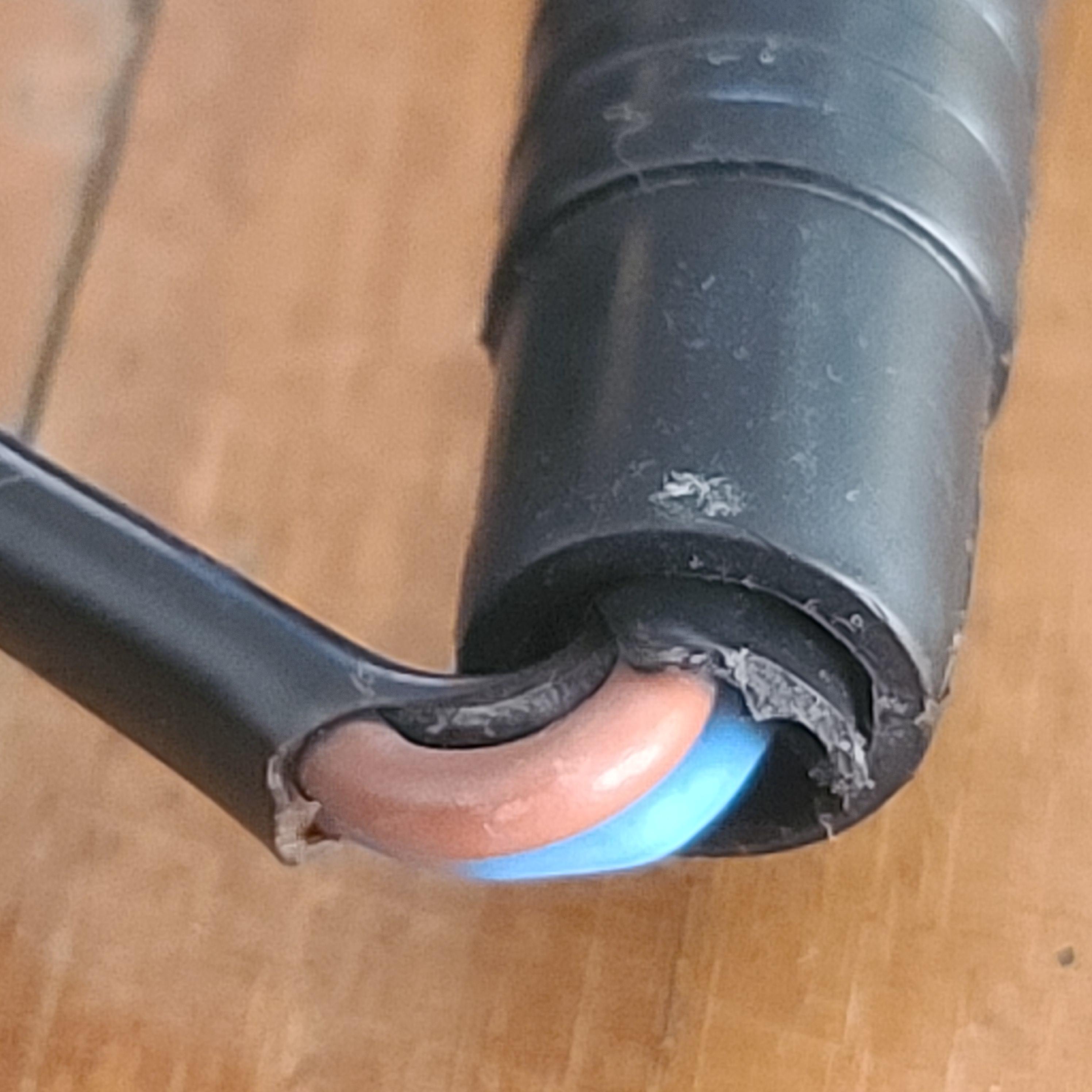

반대쪽을 보니 이쪽은 안쪽 피복이 벗겨져서 수리가 필요해 보이는데

상태가 잘 보이지는 않습니다



전선이 일부 끊어졌거나 완전히 끊어졌을 수 있으니

분해해서 수리를 진행해야겠습니다



헤어드라이어는 분해하면 위험하므로

일반적인 나사를 쓰지 않고 특이한 나사를 써서

특수 드라이버 비트가 필요합니다



특수 드라이버 비트 세트는 아래 링크에서 구입할 수 있습니다

구입링크 : https://s.click.aliexpress.com/e/_A6vhVa

33pcs/lot Screwdriver Bit Set Hand Tool Kit with Hexagonal Hex Pozidriv Slotted Phillips Special Screw Driver Drill Bits - AliEx

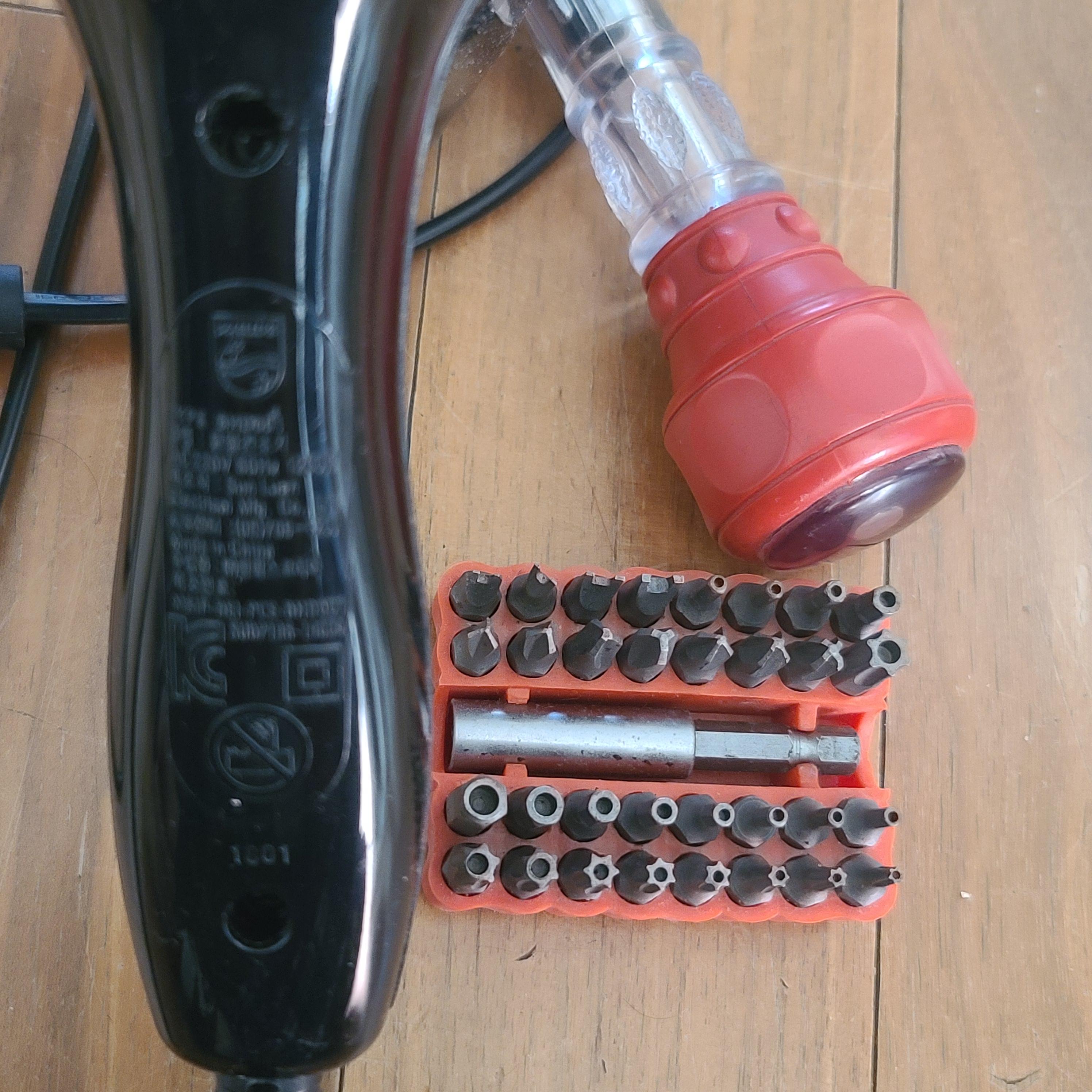

아래 사진은 제가 가지고 있던 특수 드라이버 비트세트와

필립스 헤어드라이어의 삼각형 비트를 찍어 싶었는데

촛점이 잘 안 맞네요

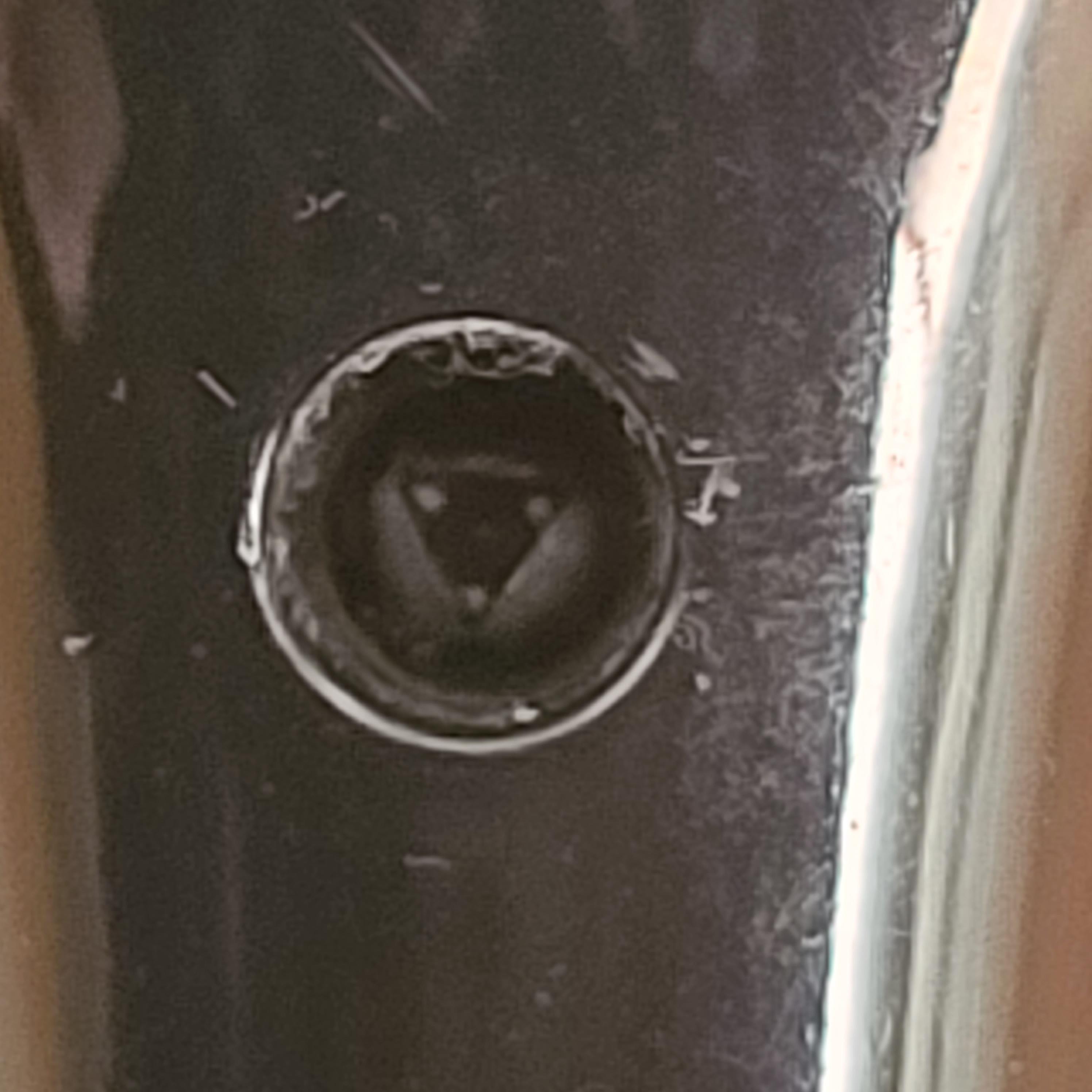

확대해서 찍어보니 삼각형 나사인 것이 보이네요



특수 드라이버 비트 세트 중에

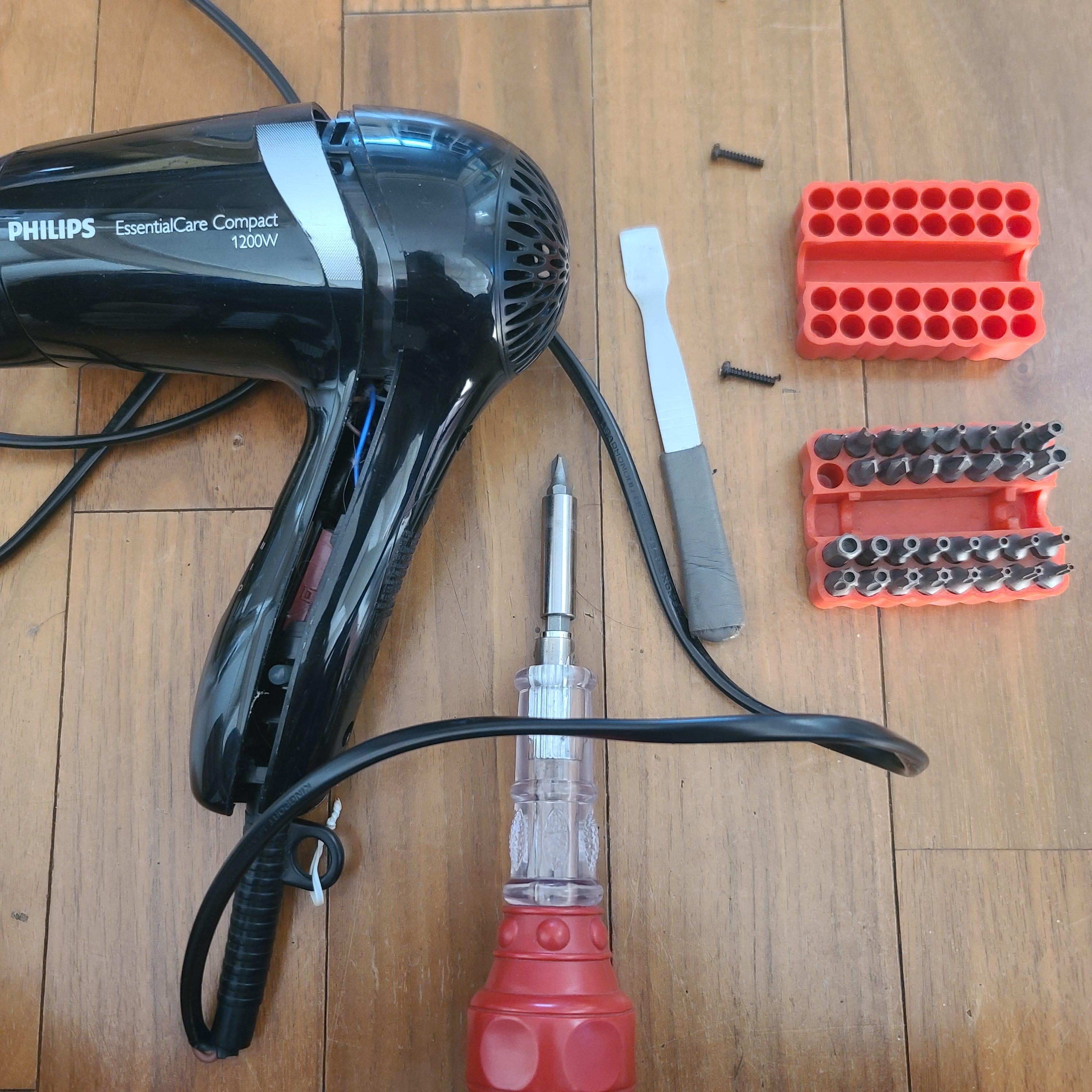

2번째 줄 맨 처음의 삼격형 비트를 사용하여 나사 2개를 풀고

케이스 분해시 애용하는 스크래퍼를 사용하여

아래 사진과 같이 케이스를 분리하였습니다



저렴한 BGA 스크래퍼를 구입해 놓으면

커버를 분리할 때 일자 드라이버를 사용하는 것보다 편리하고 쉬우면서도

커버에 흡집이 발생하지 않게 분리할 수 있습니다

아래 링크에서 2.3$ 정도에 5개를 구입할 수 있습니다

구입링크 : https://s.click.aliexpress.com/e/_DBuqKQd

5Pcs Metal Spudger Crowbar Stainless Steel Scraper Disassemble Crowbar Phone LCD Repair Tools DIY Electronic Repair Tool - AliEx



케이스 분리시 조금 신경써야 하는 부분은

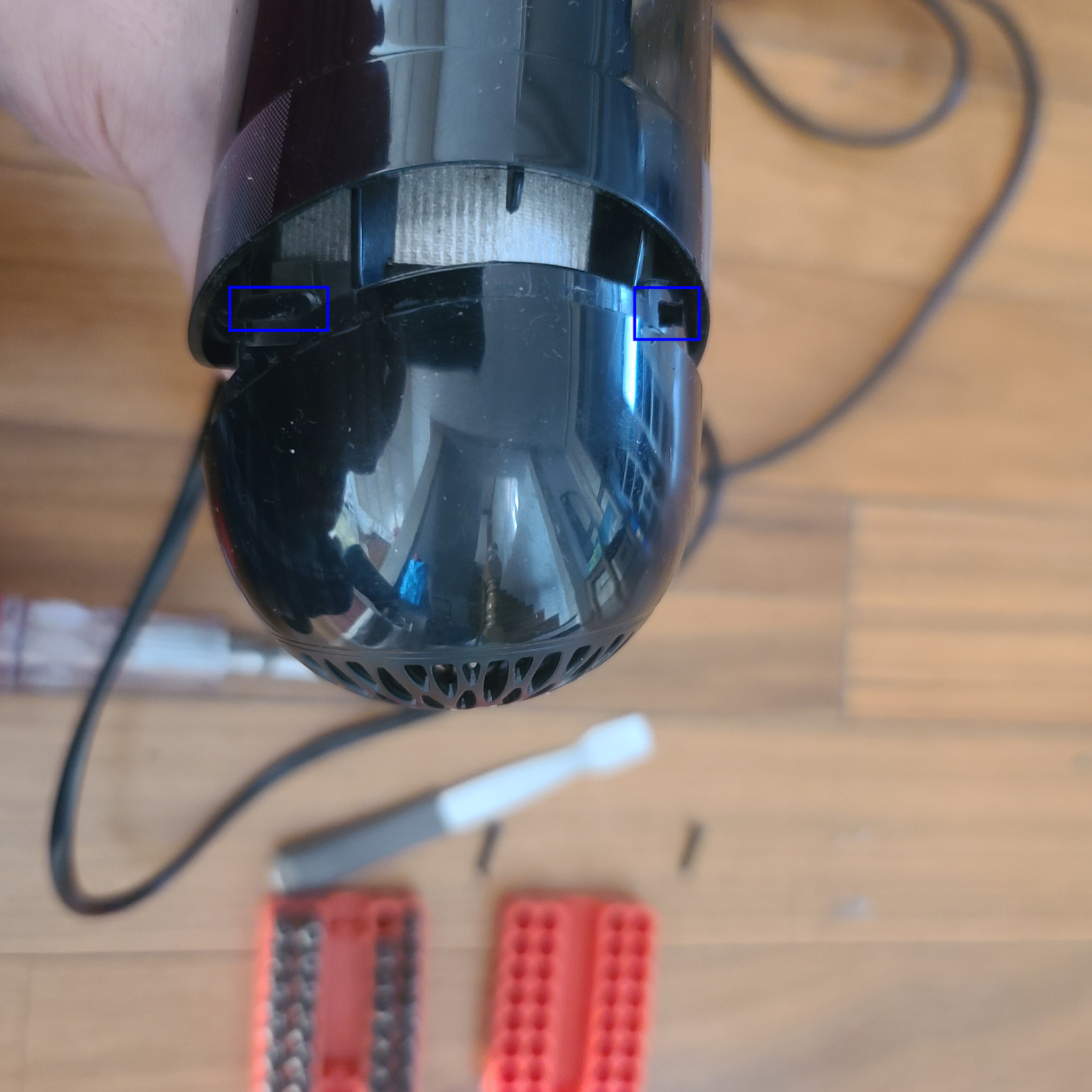

아래 사진의 파랑색 네모와 같이 안쪽의 걸리는 부분의 모양을 주의하여 케이스를 분리해야 하는 점 입니다

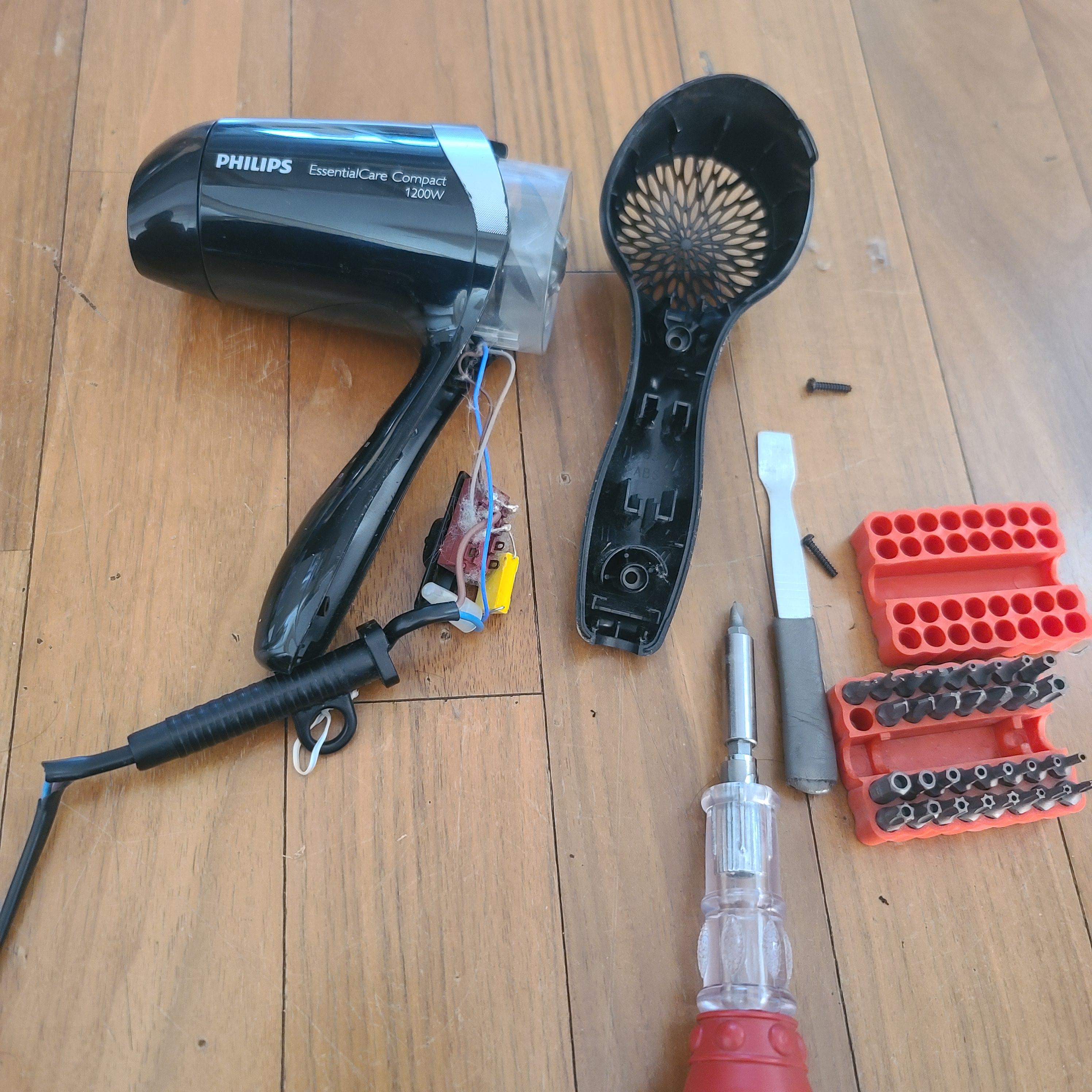

아래 사진과 같이 전원선과 스위치까지 분리합니다



이제 피복이 벗겨진 전선을 자세히 살펴볼 수 있습니다

확대하여 찍어보니 전선이 많이 끊어져 보입니다

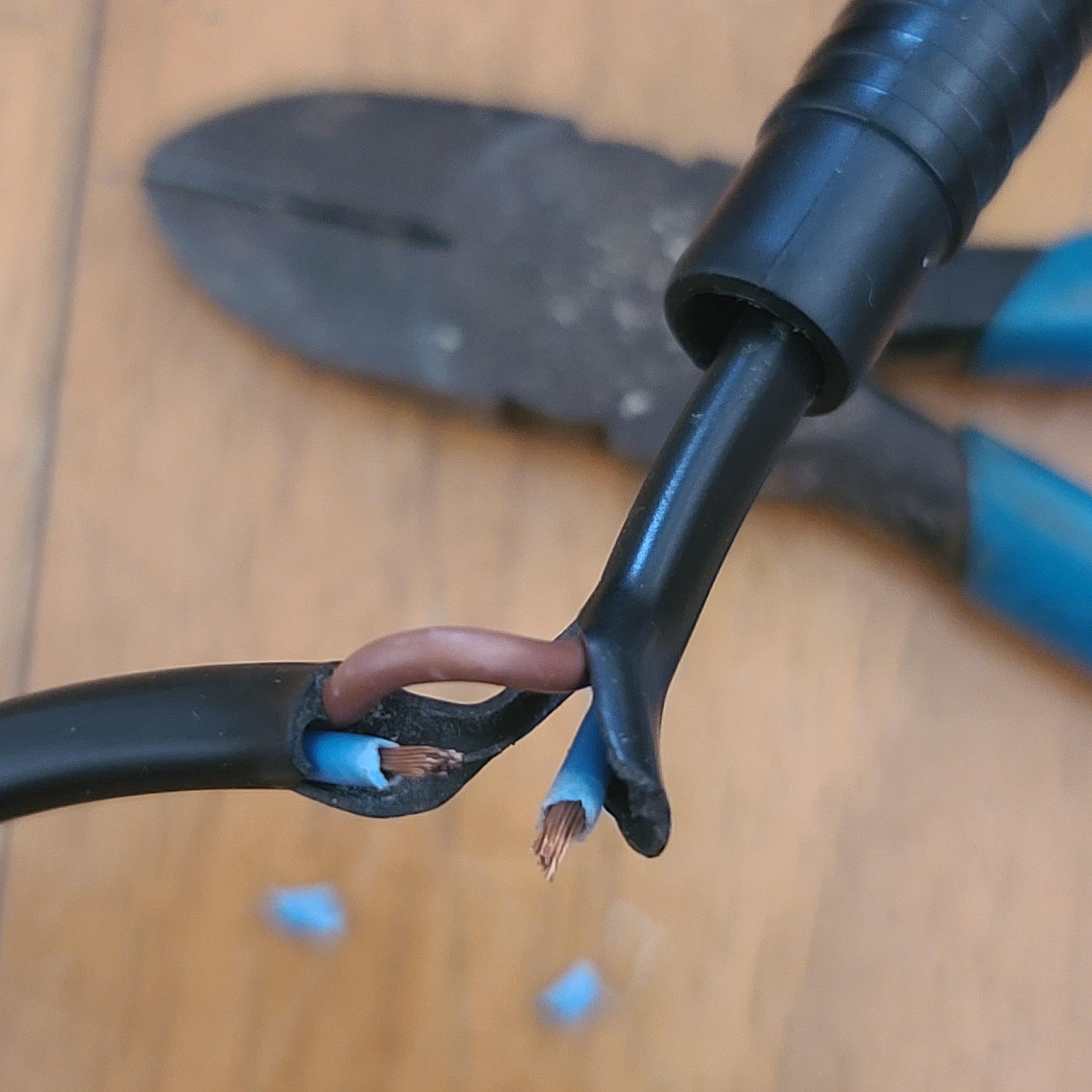

전선을 잘 이어주기 위해서 피복을 살짝 벗겨보니

전선이 완전히 끊어져 있네요

그래서 나눔 해주신 분이 전선을 움직이면 스파크가 발생했던 것 같습니다



아래 사진과 같이 양쪽 전선을 납땜하여 이어줄 수 있도록

납땜 자리를 확보하기 위해 약간씩 피복을 벗겨주었습니다



납땜을 위한 인두는 아래 글의 인두를 사용 중입니다

에어팟 배터리 교체용 고급인두기 HAKKO T12 저렴하게(13$) 마련하기

에어팟 배터리 교체용 고급인두기 HAKKO T12 저렴하게(13$) 마련하기



아래 사진의 왼쪽과 같이 납땜을 진행하고

이 상태에서는 수축튜브 작업이 안되니

아래 사진의 오른쪽에 있는 알리에서 구입한 바르는 전기테이프를 사용해 봅니다

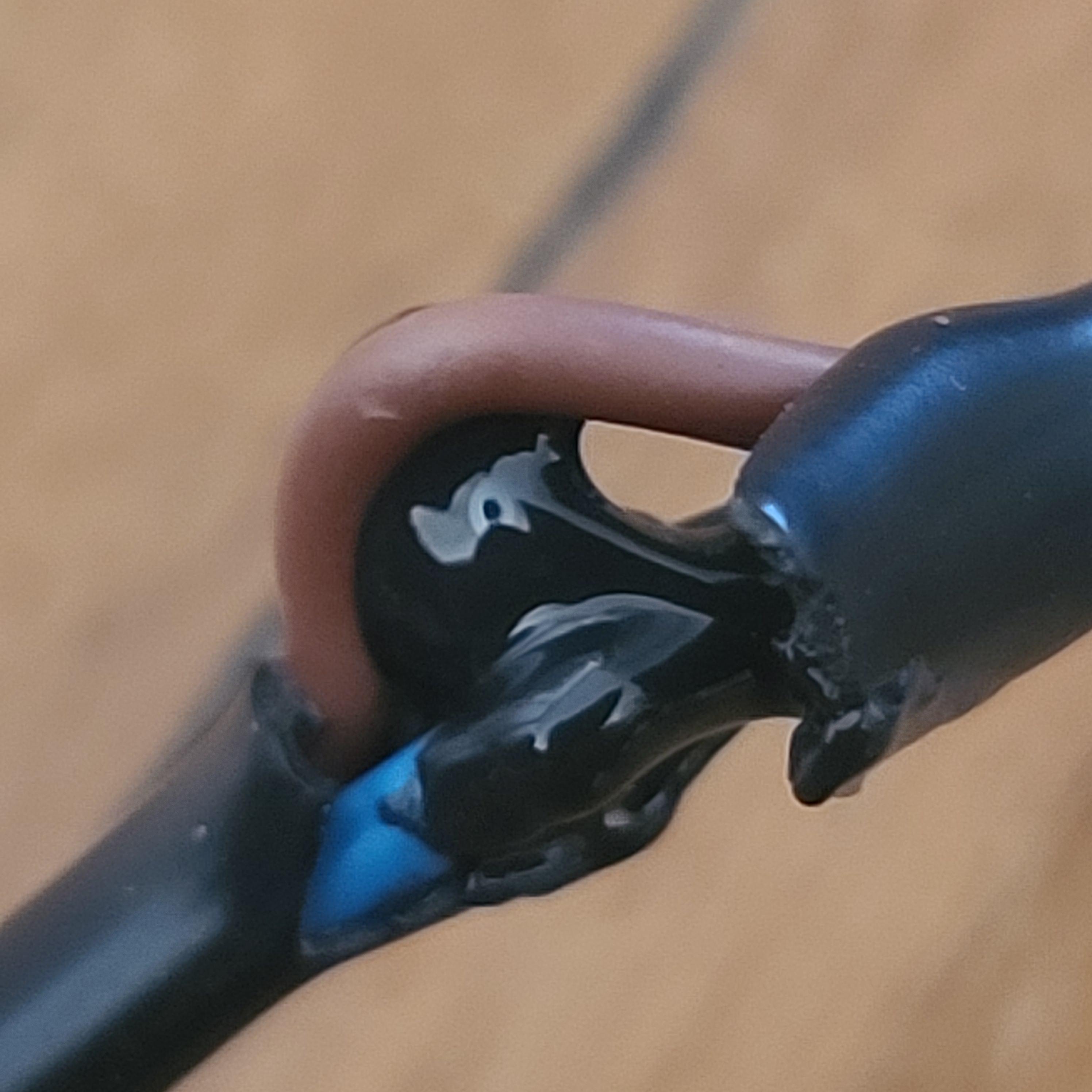

아래 사진과 같이 납땜부위에 발라주고

고약한 냄새가 날아가도록 환기가 되는 곳에 1시간 정도 방치해 주었습니다



이제 잘 동작하는지 확인해 봅니다



위 동영상과 같이 잘 동작합니다

안전하게 사용할 수 있도록 추가로

전기테이프로 벗겨진 피복을 보강해 주어야 실제 사용이 가능할 것 같습니다
