삼성 Olleh 인터넷 전화기 수리기(DIY)

요즘은 초등학생까지 개인별 스마트폰을 가지고 있어서

인터넷 전화가 필요하지 않습니다



하지만 KT에서 받은 삼성 Olleh 인터넷 전화기는

유선전화의 무선전화기 기능을 겸할 수 있어서

인터넷 전화 회선을 해지한 지금도

유선 전화에 대한 무선 전화기로 편리하게 잘 사용하고 있습니다



그런데 언젠가부터 벨소리가 울리지 않습니다



어떤 분은 무선 전화기 당근에서 하나 사면 몇만원이면 살텐데

왜 고치지? 라고 생각할 수 있습니다



이 제품을 수리하는 것으로 인해

다른 제품을 구입하지 않게 되고

결과적으로 하나의 제품을 생산하는 에너지와

하나의 고장난 제품을 폐기하는 에너지를 사용하지 않게 됩니다



기후위기로 인해 장기적으로 인류멸종을 피할 수 있을 지 알 수 없는 시대입니다

지구상의 모든 사람들이 본인이 할 수 있는 에너지 절감을 실천한다면

기후위기는 저절로 해결되지 않을까 생각해 봅니다



오늘은 벨소리가 울리지 않는

삼성 Olleh 인터넷 전화기를

수리한 내용을 공유해 드립니다

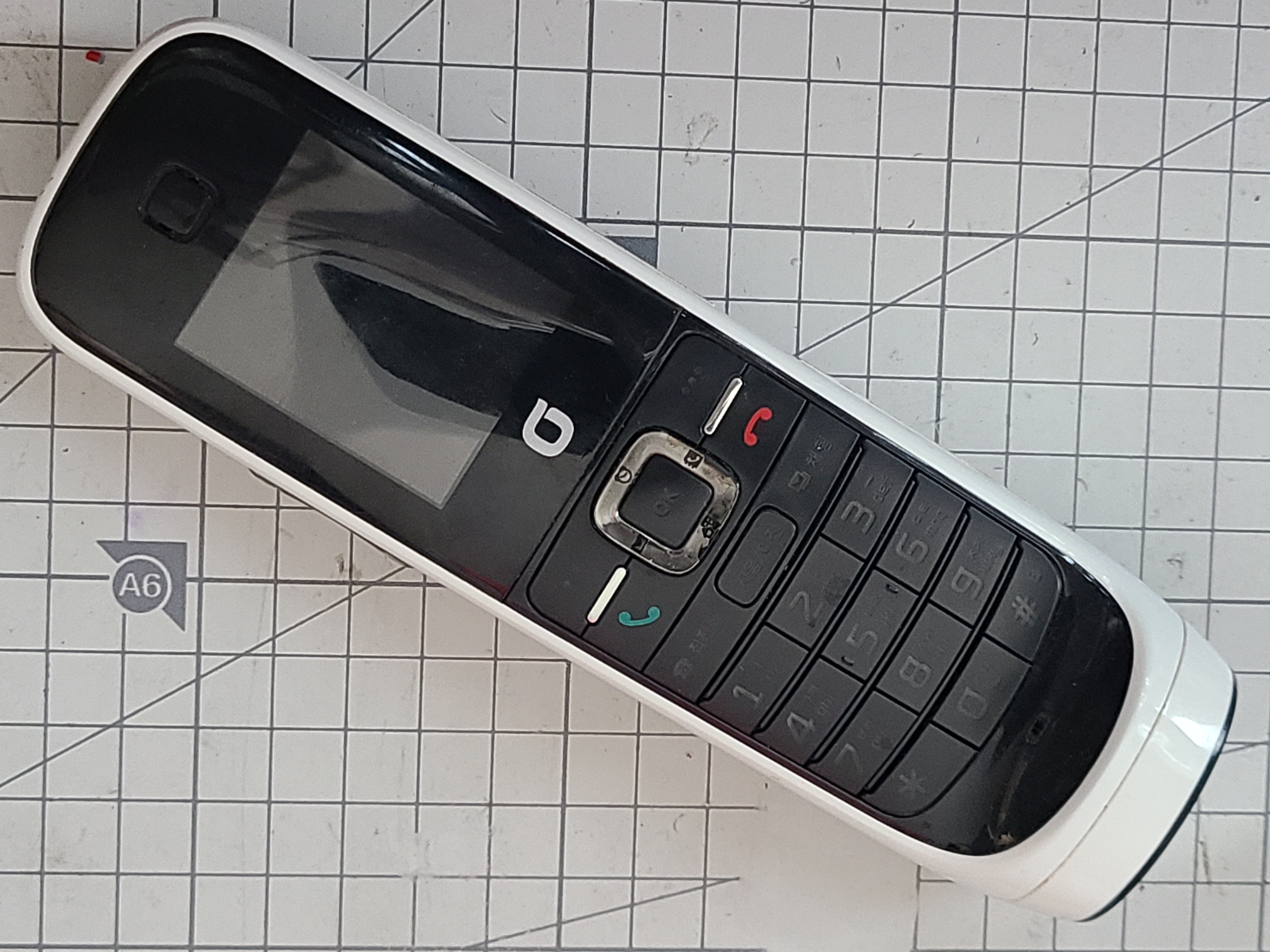

아래는 오늘의 환자입니다

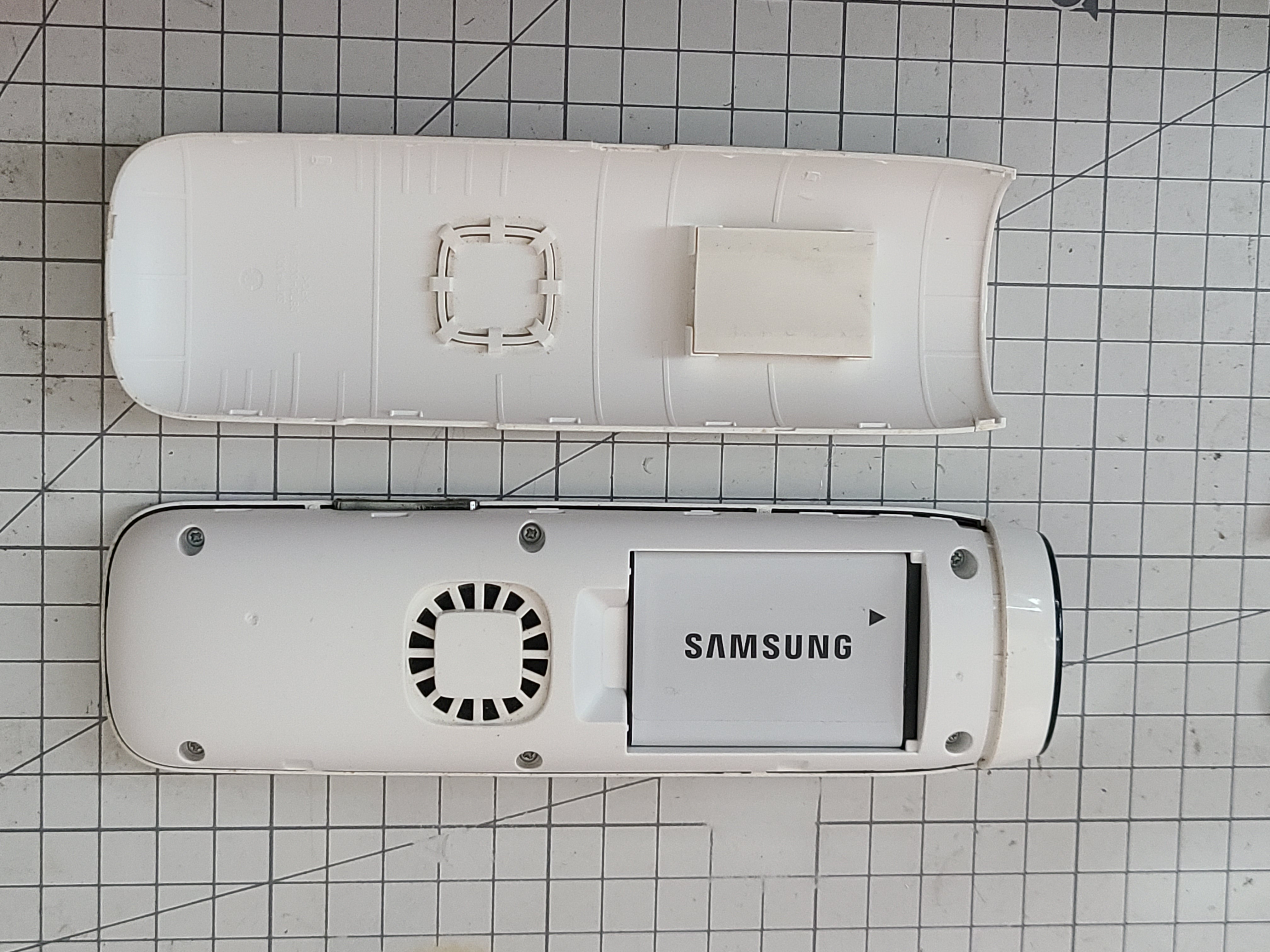

우선 리튬폴리머 배터리를 분리할 수 있도록

아래 사진과 같이 뒤 커버를 열어줍니다

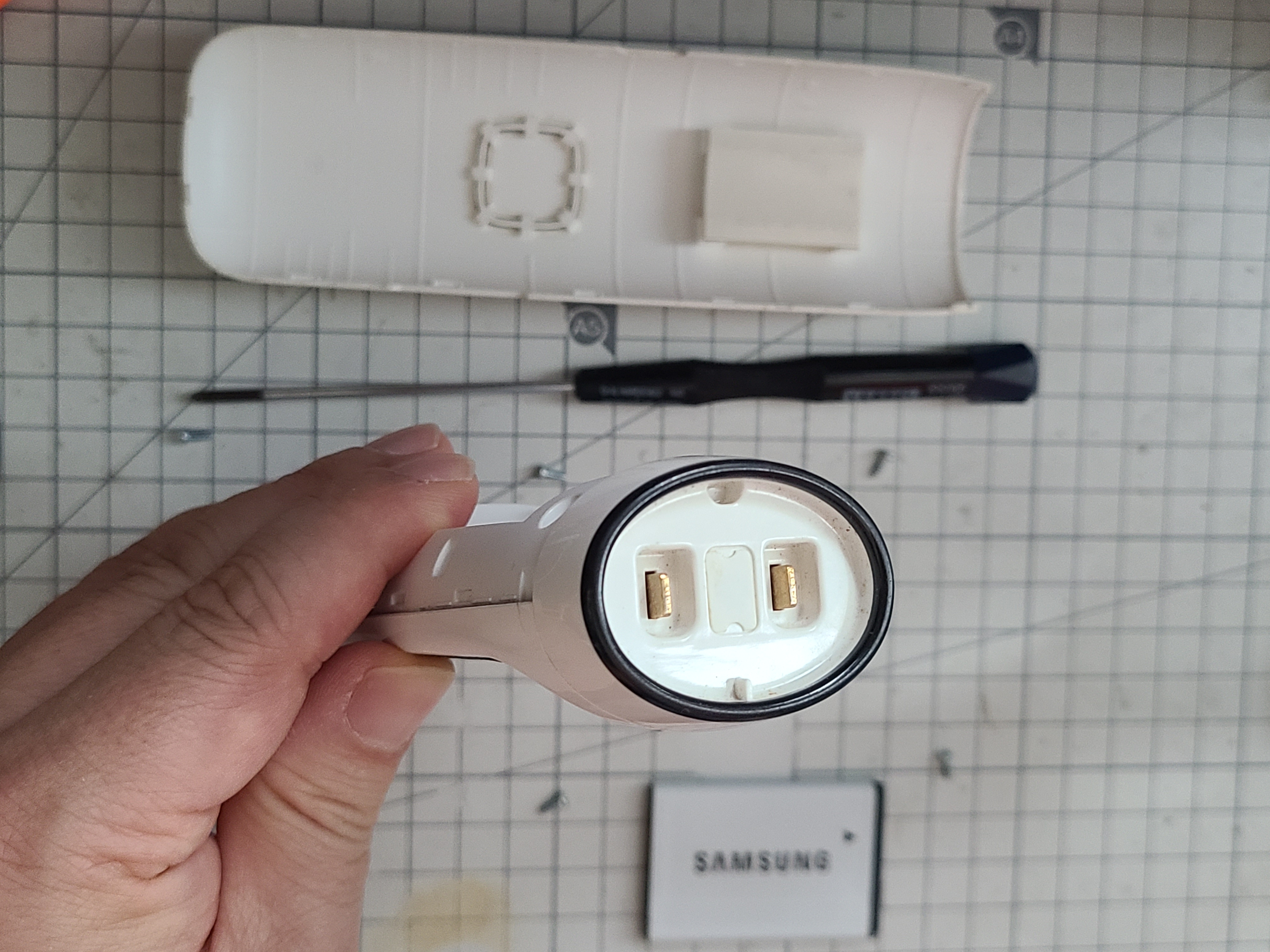

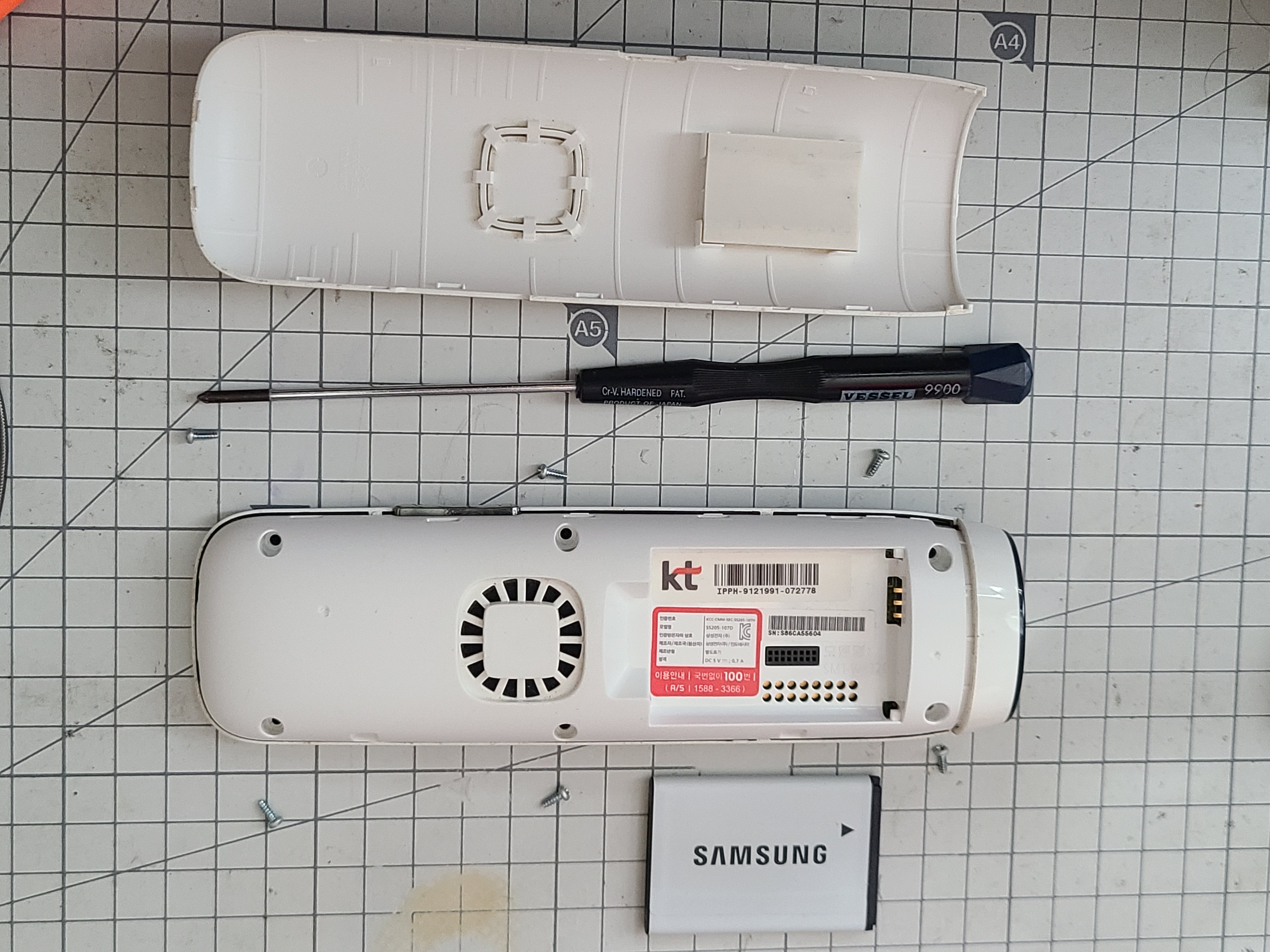

리튬폴리머 배터리를 빼내고

보이는 나사 6개를 풀어주었습니다

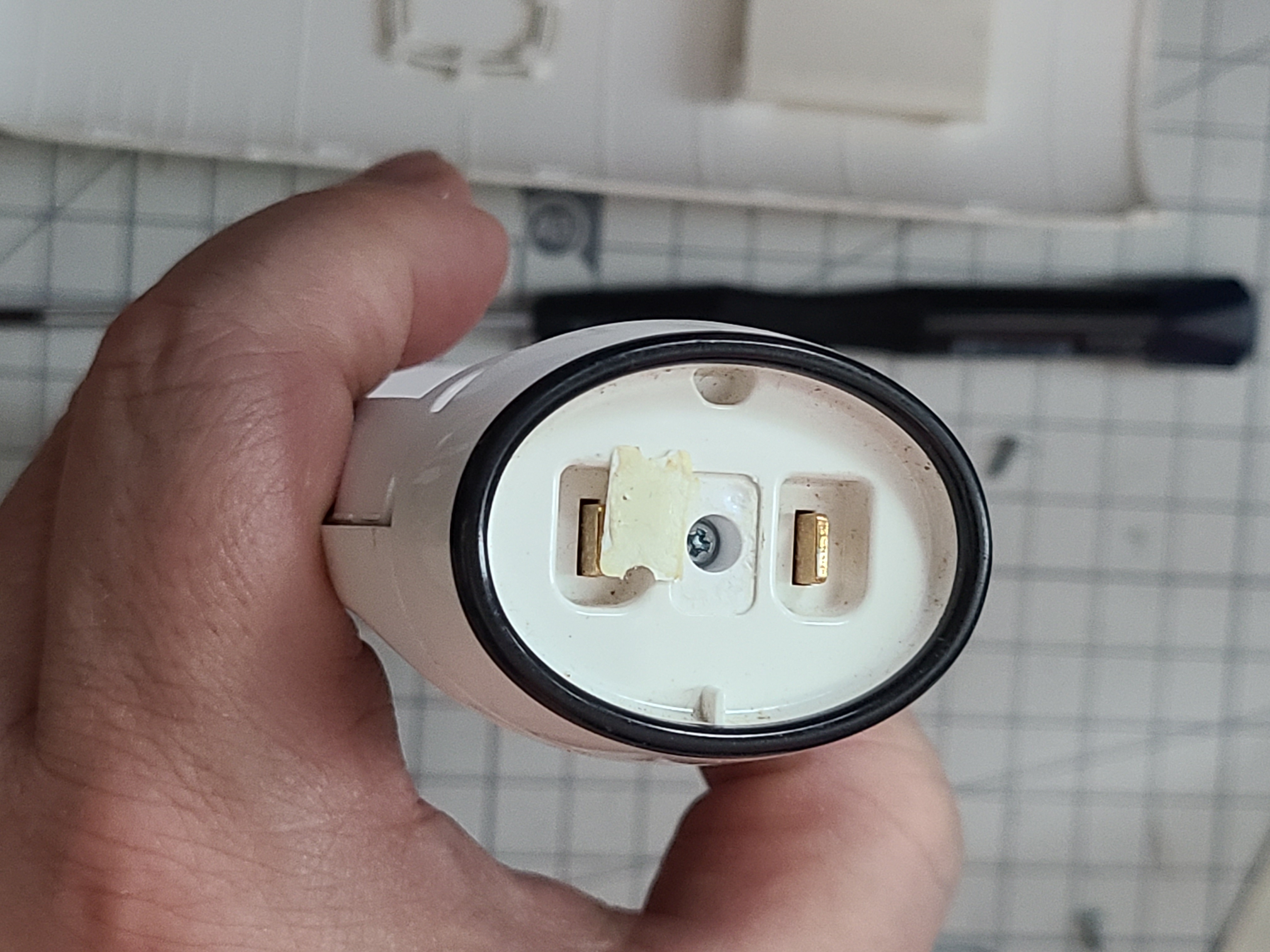

그런데 아래 사진과 같이 바닥면을 보면 원형 플라스틱이 끼워져 있어서

케이스를 분리할 수 없게 되어 있습니다



가운데 흰색 부분이 수상합니다

BGA 스크래퍼를 사용하여 살살 움직여보니

아래 사진과 같이 스티커가 떨어져 나옵니다

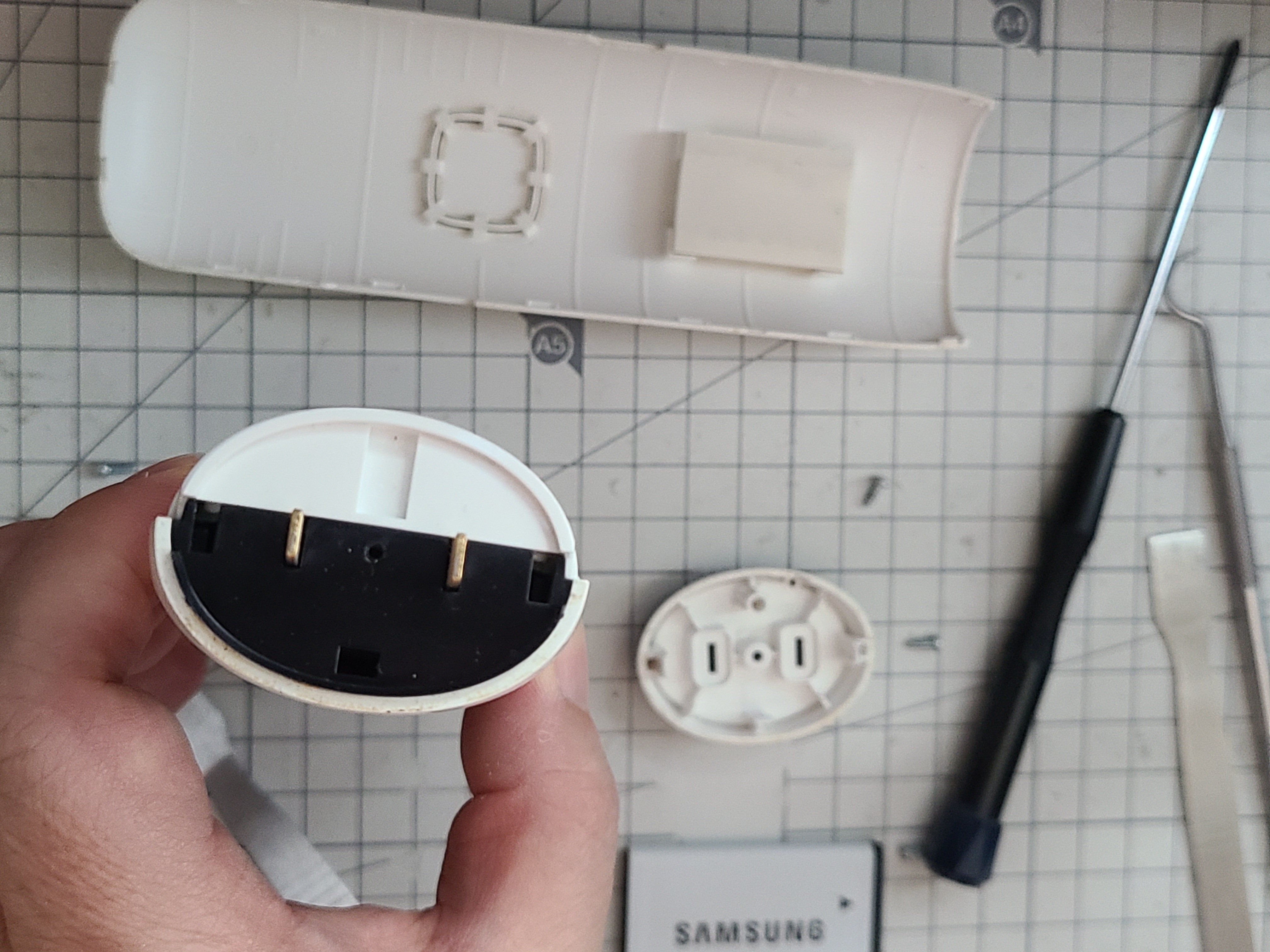

나사를 풀어준 후 BGA 스크래퍼로 살살 밀어주니

아래 사진과 같이 바닥면의 원형 부품이 분리됩니다

저렴한 BGA 스크래퍼를 구입해 놓으면

일자 드라이버를 사용하는 것보다 편리하고 쉬우면서도 커버에 흡집이 발생하지 않게 분리할 수 있습니다

아래 링크에서 2.3$ 정도에 5개를 구입할 수 있습니다

구입링크 : https://s.click.aliexpress.com/e/_DBuqKQd

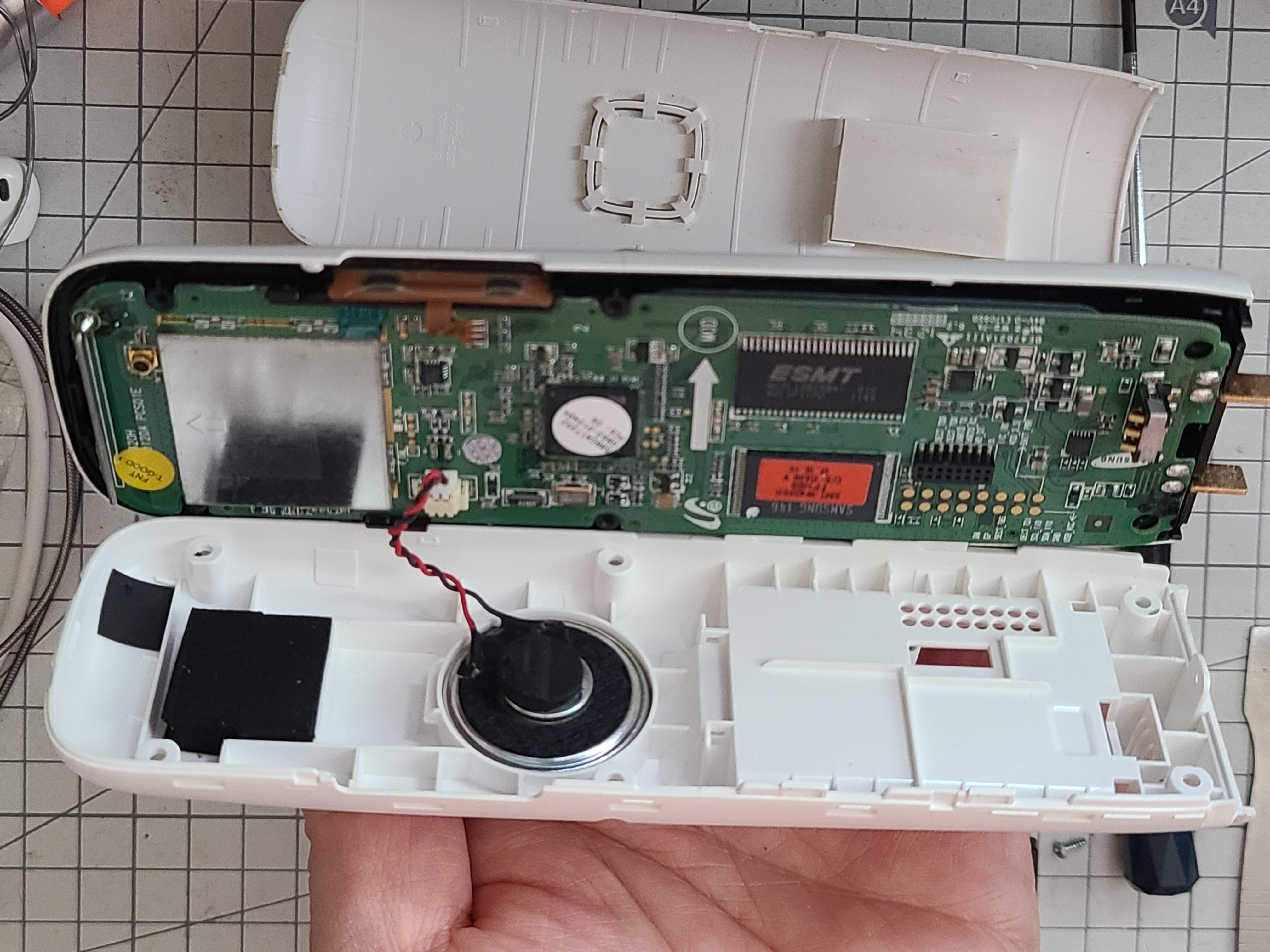

이제 전면커버와 후면커버를 분리합니다

이 때는 항상 전면과 후면이 연결된 전선이 있을 수 있으니

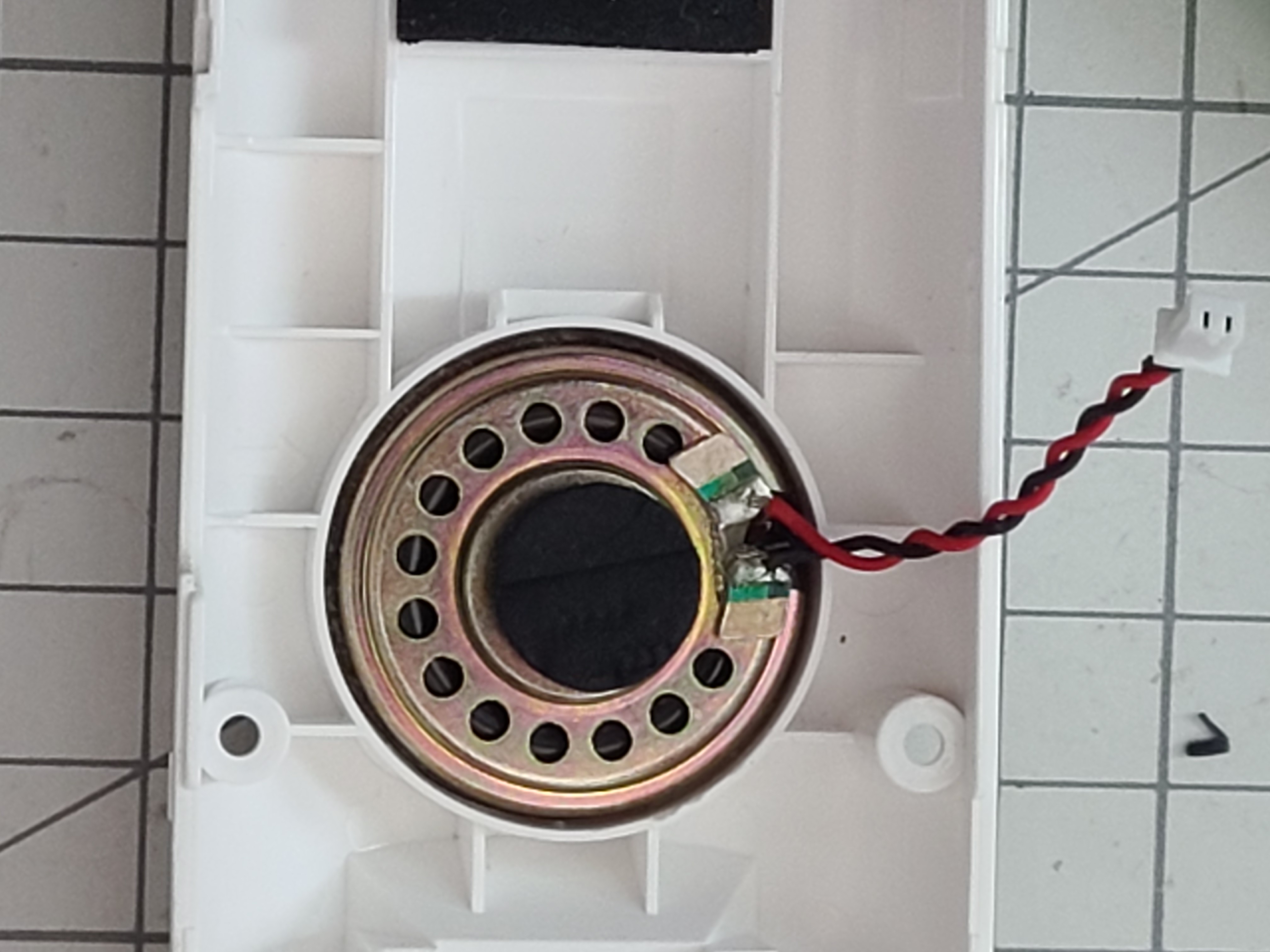

아래 사진과 같이 살살 분리해야 합니다



소리가 안 나오는 이유를 알기 위해 가장 먼저 확인해야 할 부분은

스피커의 정상여부입니다

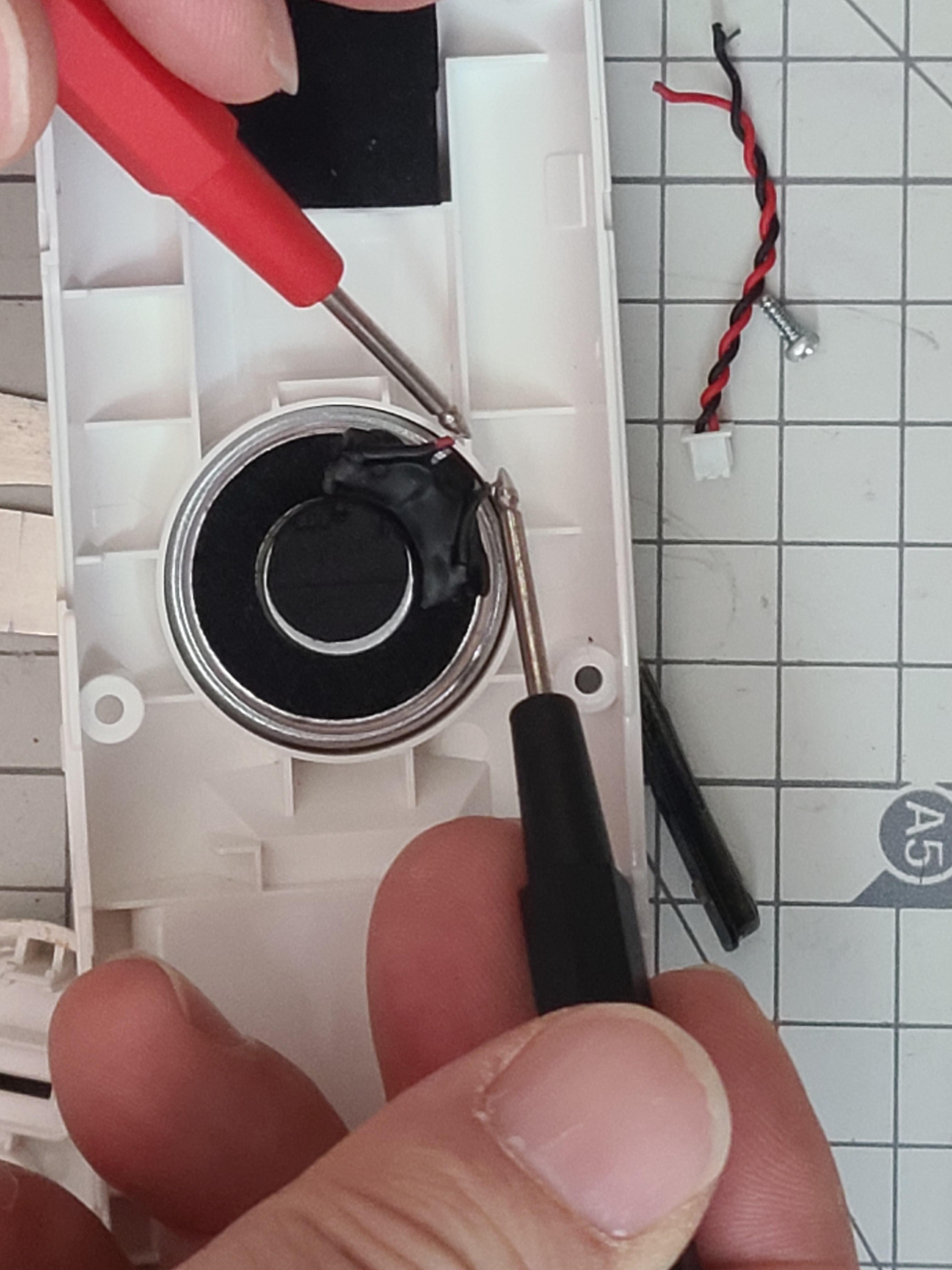

PCB에 꽂혀있는 스피커 커넥터를 분리한 후

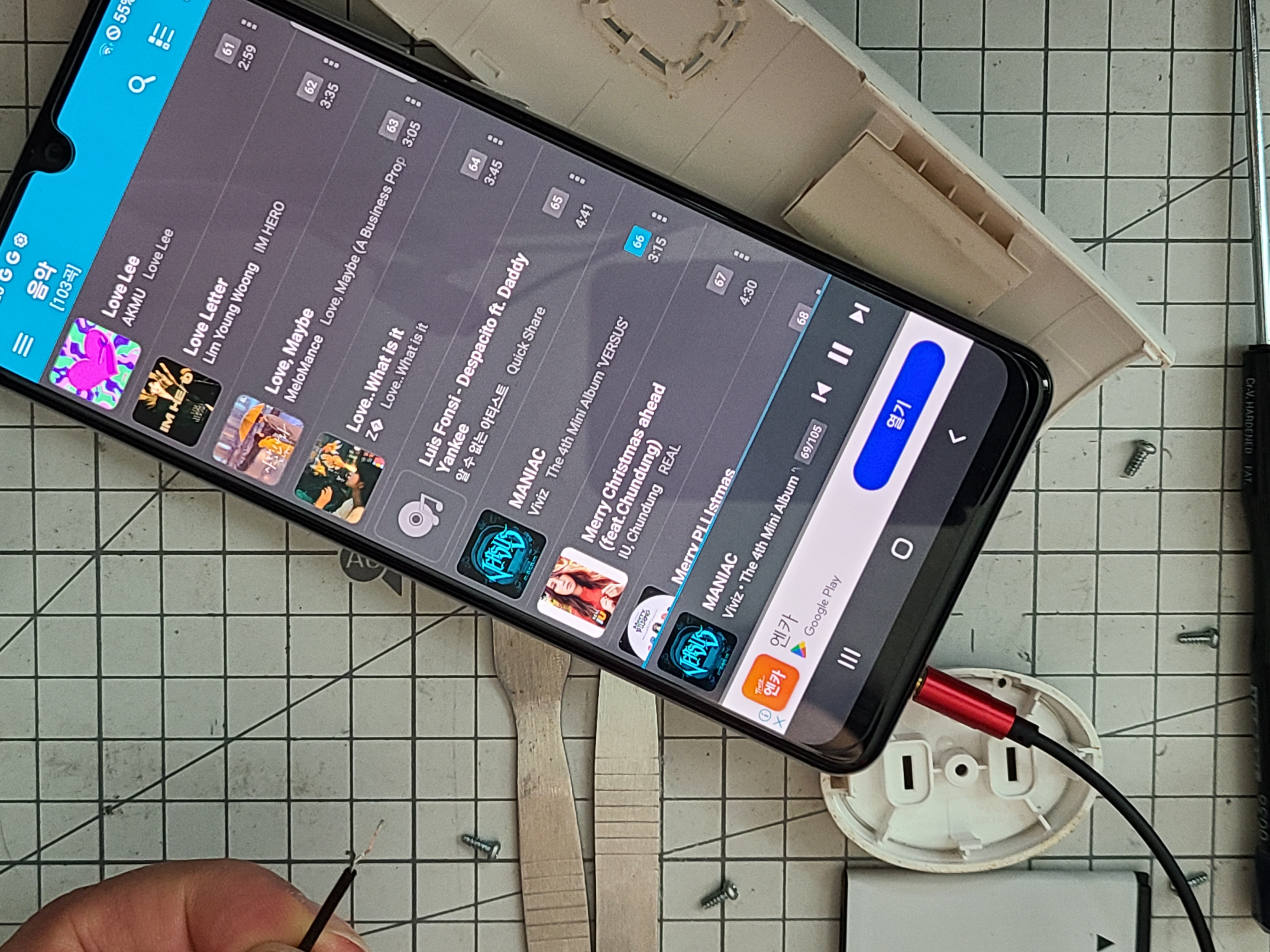

스마트폰에 제작용 3.5mm 잭을 연결하여 스피커의 단자에 접촉시켜 봅니다

음악이 나오는 전선을 스피커의 단자에 잘 접촉해도

전혀 소리가 들리지 않습니다

스피커가 고장인 듯 싶습니다



아래 사진과 같이

새 스피커에 연결해야 하니 스피커의 전선을 잘라내고

멀티미터로 다시 한번 확인해 봅니다

스피커는 자석와 코일로 만들어진 단순한 구조라서

스피커의 단자간 저항값(4옴, 8옴, 32옴 등등)이 나와야 정상입니다

하지만 이 스피커는 저항값이 무한대입니다

아마도 오래 사용해서 코일이 끊어진 듯 합니다



동일한 사양의 스피커 부품을 구입하기 위해

뒷면에 붙어 있던 스펀지를 BGA 스크래퍼로 깔끔하게 분리한 후

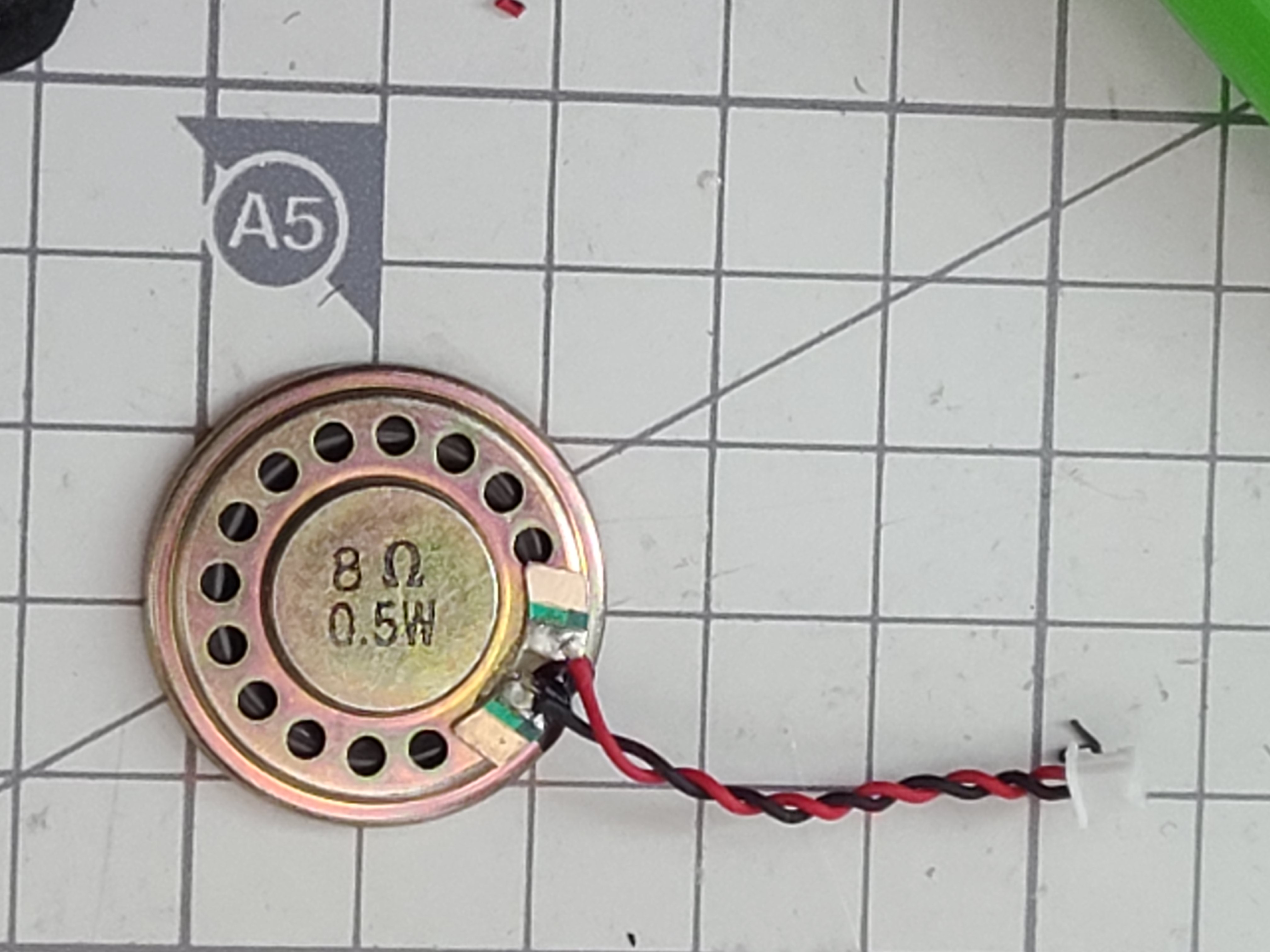

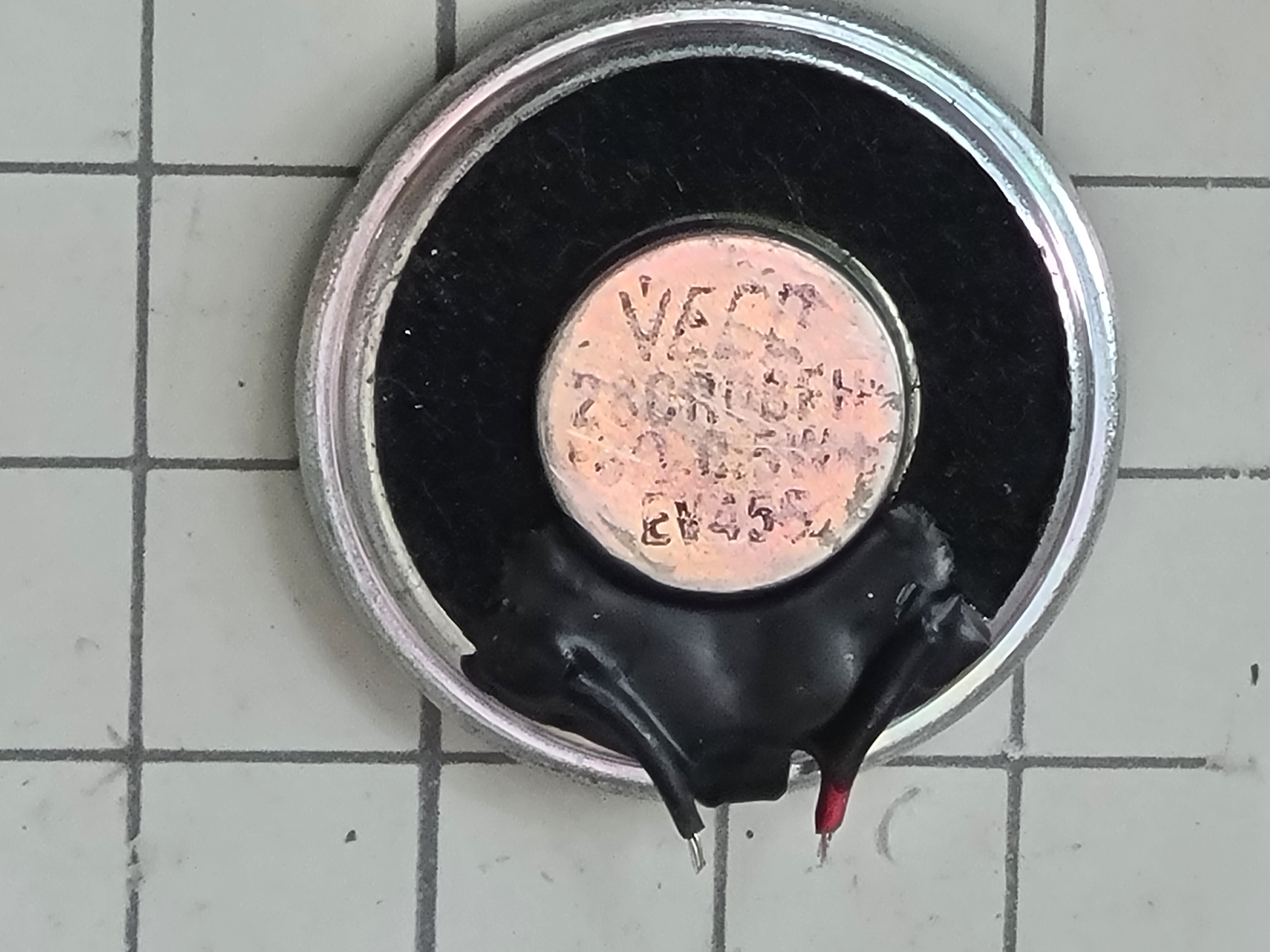

아래 사진과 같이 스피커의 품명을 살펴봅니다

인쇄가 선명하지 않아서 잘 보이지 않지만

8옴 0.5W 라고 써진 것 같습니다



지름은 28mm로 측정되는데 혹시나 살짝 크면 조립이 안될 수 있으므로

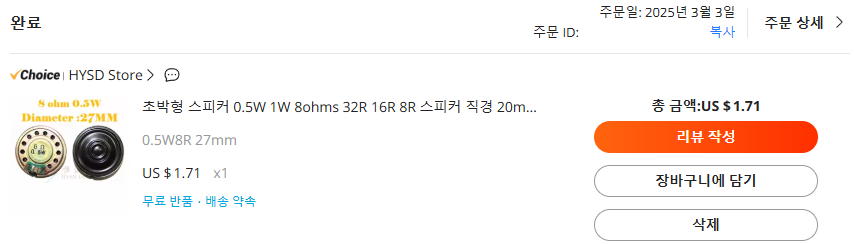

27mm 8옴 0.5W 를 아래 스크린 샷과 같이 1.71$에

다른 Choice 제품들을 몇개 같이 구입하여 무료배송으로 주문하였습니다

다양한 크기의 조그만 스피커를 2개 쌍으로 파는 곳입니다

구입하실 분은 아래 링크를 이용하세요

구입링크 : https://s.click.aliexpress.com/e/_oDmAEYv

Ultra-thin speaker 0.5W 1W 8ohms 32R 16R 8R speaker Diameter 20mm 23mm 26mm 27mm 28mm 30mm 32mm 36mm 40mm 50mm 57mm Loudspeaker

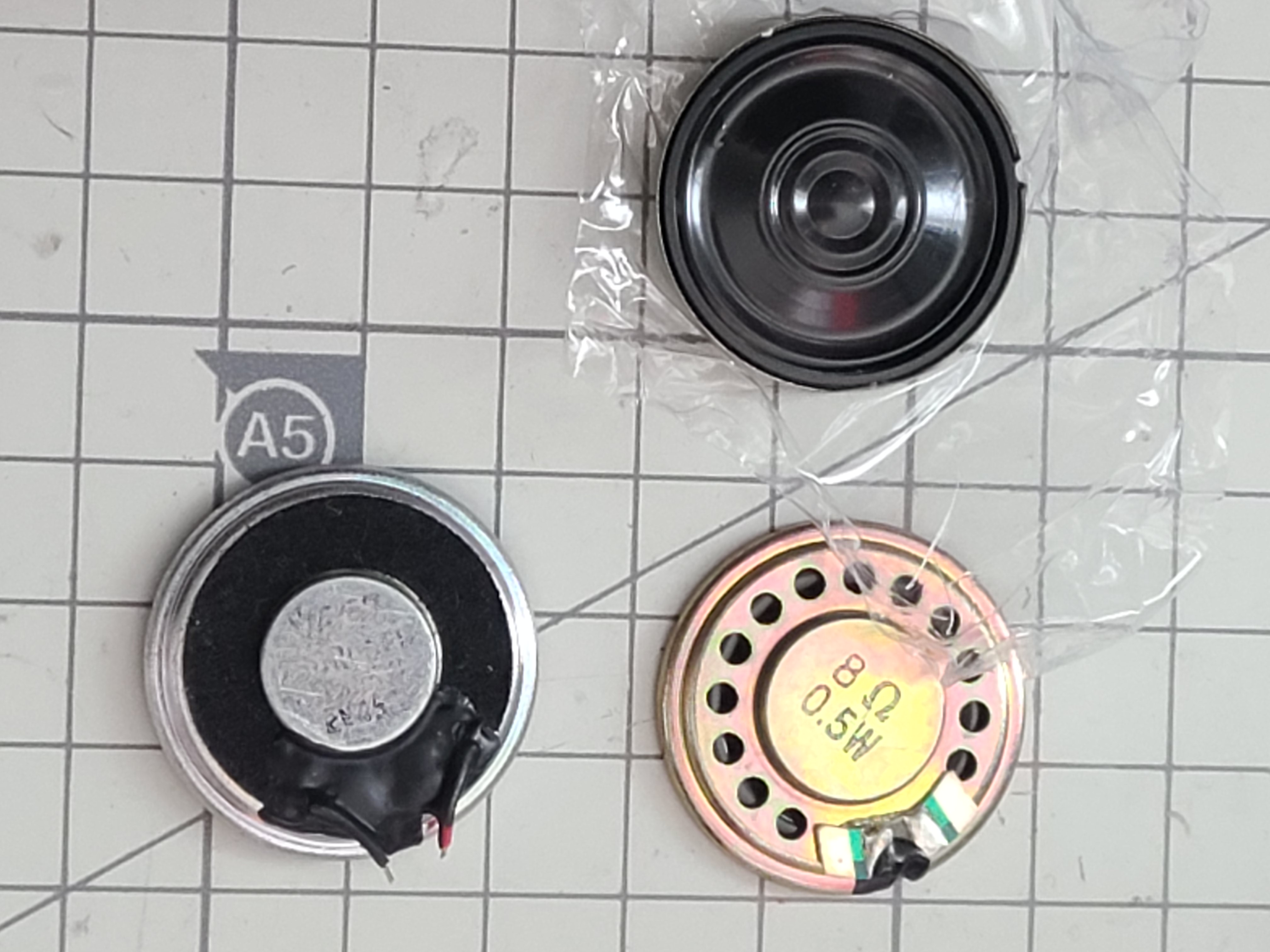

아래 사진에서 왼쪽은 고장난 스피커이고

오른쪽은 구입한 2개의 스피커입니다



구입한 스피커의 극성이 표시되어 있지 않습니다

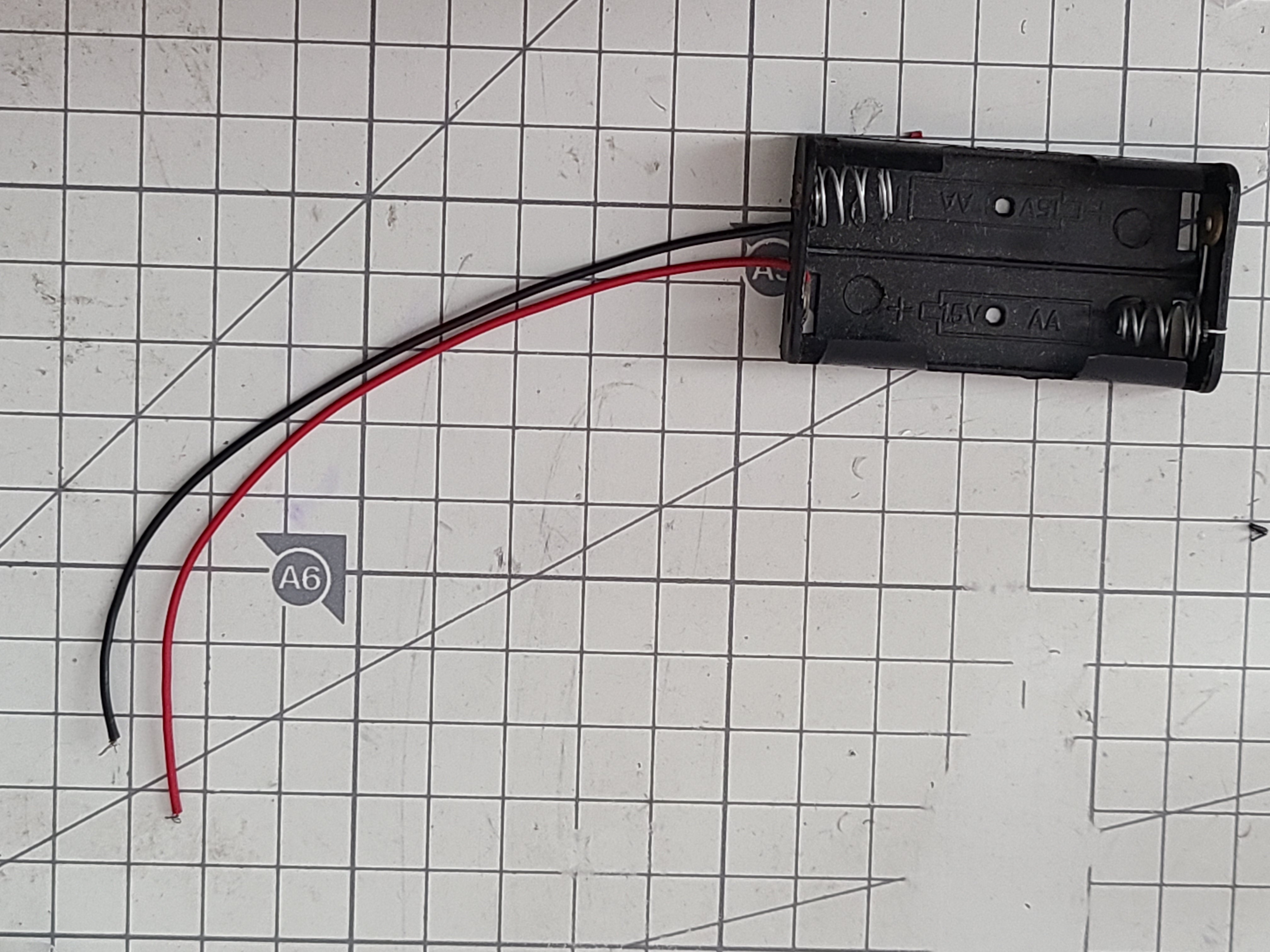

아래 사진과 같이 AA 건전지 2개를 넣는

초등학생 실험도구를 사용하여 AA 건전지 2개를 넣은 상태에서

스피커의 단자에 연결해서

스피커의 진동판(콘지)이 튀어나오도록 동작할 때 연결된 전선 색깔로 스피커의 단자구분 합니다



위 테스트를 통해서 스피커의 양극 음극 단자를 찾은 후

아래 사진과 같이 스피커 전선을 납땜해 주었습니다



아래 사진과 같이

스피커가 장착되어 있던 자리에 넣고 고정용으로 붙어 있던 스펀지도 붙였습니다



아래 동영상과 같이

조립후 스피커의 동작을 확인해 봅니다



아주 잘 동작합니다



오늘은 벨소리가 울리지 않는

삼성 Olleh 인터넷 전화기를

고장난 스피커 유닛을 교체하여

수리한 내용을 공유해 드렸습니다
