오늘은 21년간 사용한 LG DIOS R-S684GM 냉장고의
문에 달린 전면패널의 스위치를
직접 수리한 내용을 공유해 드립니다

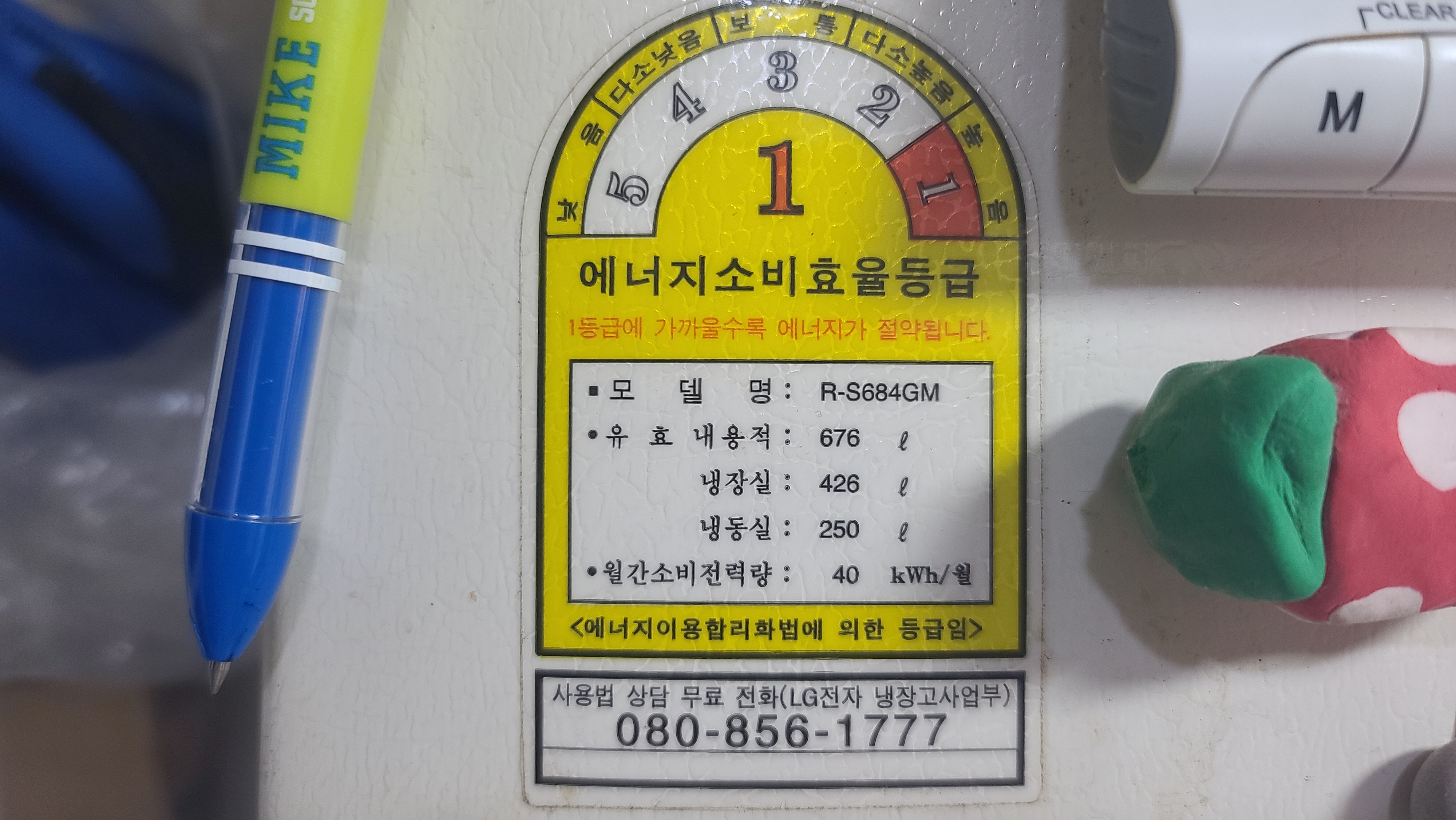

아래 사진은 냉장고의 모델명과 에너지효율등급이 표시된 스티커입니다
냉장고의 전면패널을 조작하면 띵 띵 하는 소리가 발생합니다
그런데 며칠 전부터 아무 조작을 하지 않았는데도
띵 띵 소리가 발생합니다
2003년에 구입했으니 21년간 사용했으므로 스위치는 고장이 날 수 밖에 없는데
냉장고의 제어패널은 자주 만지지 않아서 불편한 점이 없었던 모양입니다
우선 수리를 위해 전원 코드를 뽑고

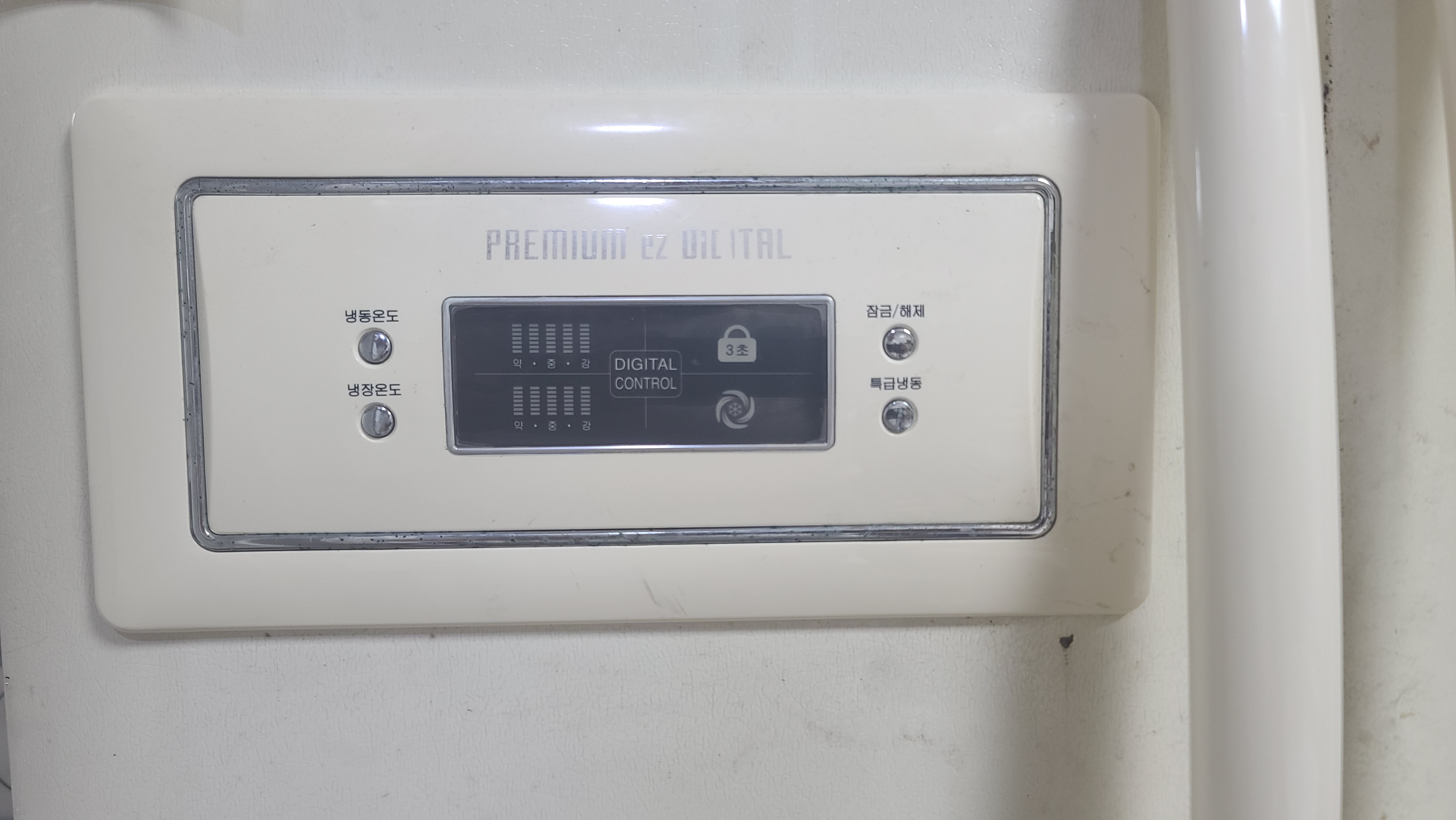

아래사진과 같이 전면패널이 꺼졌는지 확인합니다
전면패널의 오른쪽을 보면
아래 사진의 중앙부분과 같이

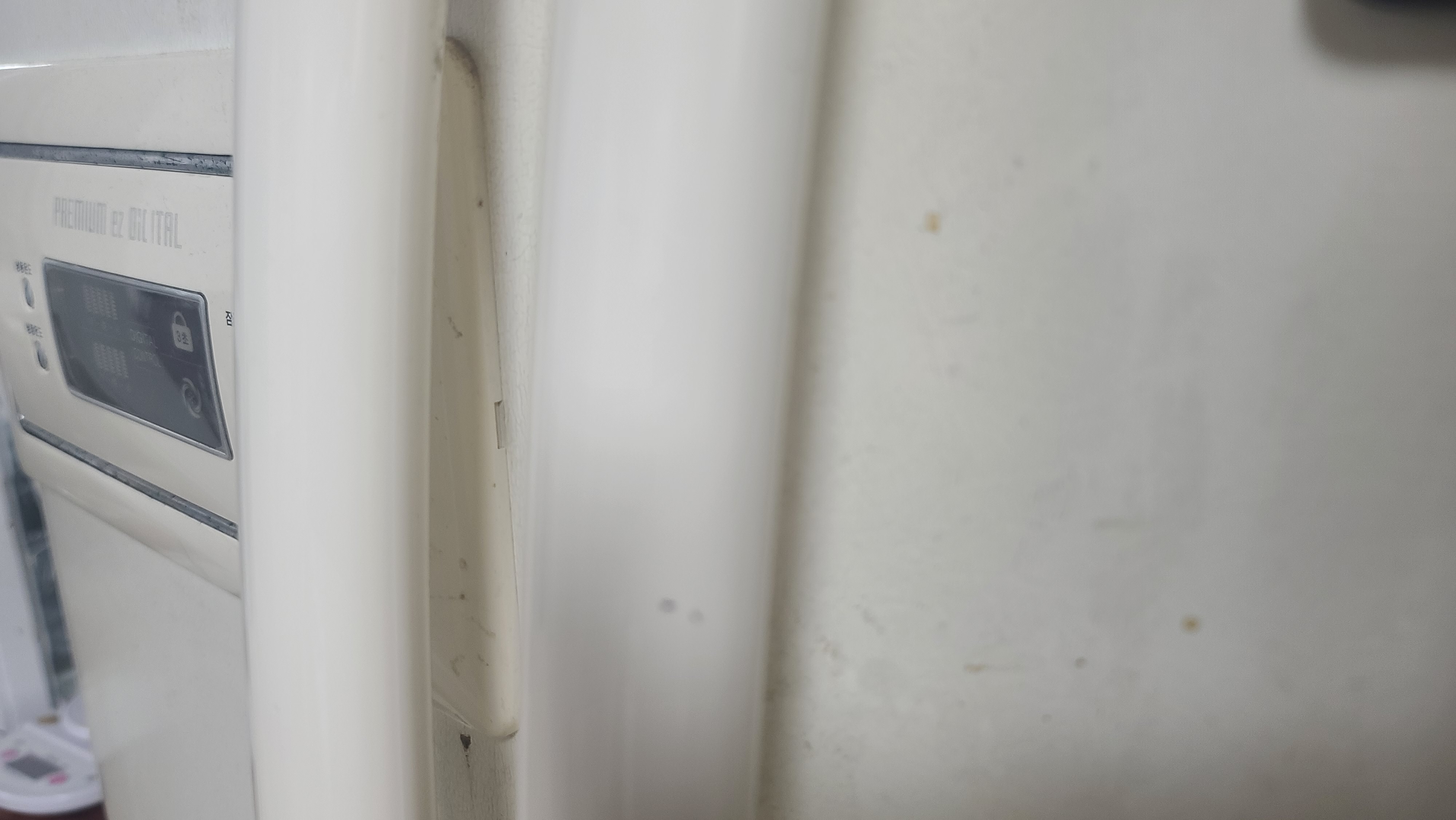

일자 드라이버등으로 전면패널을 분리하기 위한 홈이 있습니다
21년간 분리한 적이 없어서 그런지 상당히 빡빡하게 결합되어 있습니다
일자드라이버와 BGA 스크래퍼 2개를 사용하여 분리하였습니다
저렴한 BGA 스크래퍼를 구입해 놓으면
일자 드라이버를 사용하는 것보다 편리하고 쉬우면서도 커버에 흡집이 발생하지 않게 분리할 수 있습니다
아래 링크에서 2.3$ 정도에 5개를 구입할 수 있습니다
구입링크 : https://s.click.aliexpress.com/e/_DBuqKQd
5Pcs Metal Spudger Crowbar Stainless Steel Scraper Disassemble Crowbar Phone LCD Repair Tools DIY Electronic Repair Tool - AliEx
Smarter Shopping, Better Living! Aliexpress.com
www.aliexpress.com

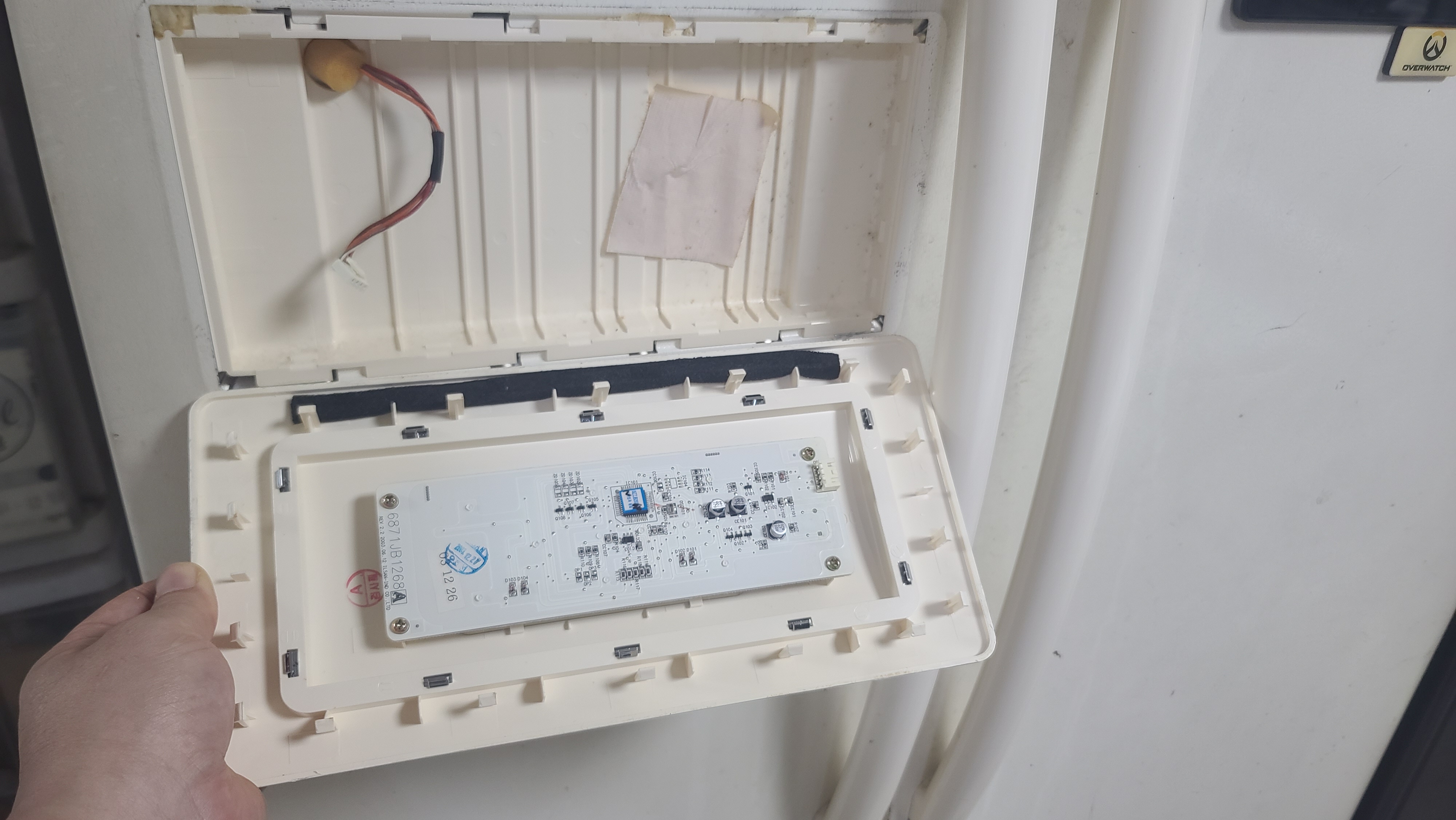

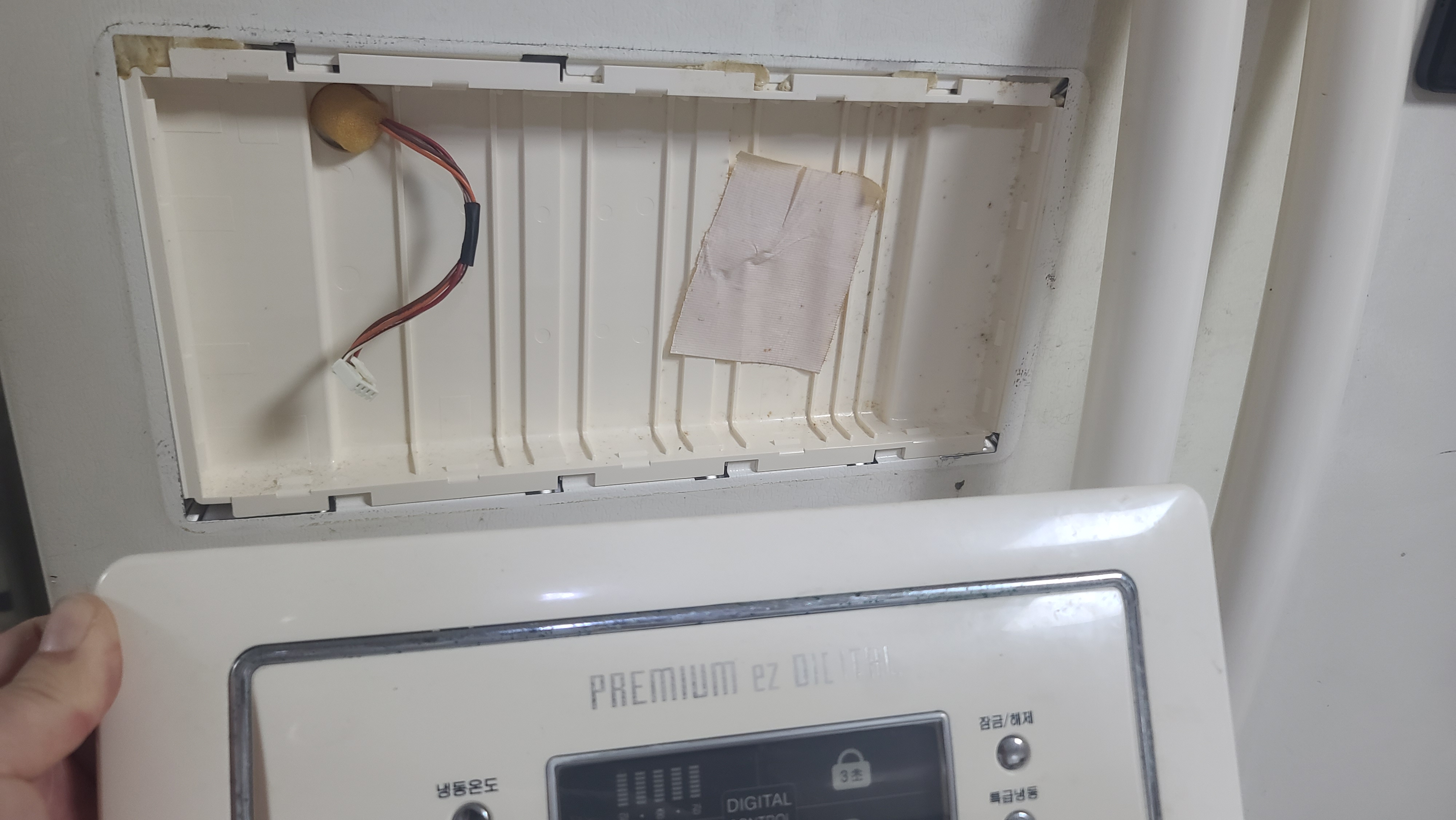

전면패널의 뒷면을 보면

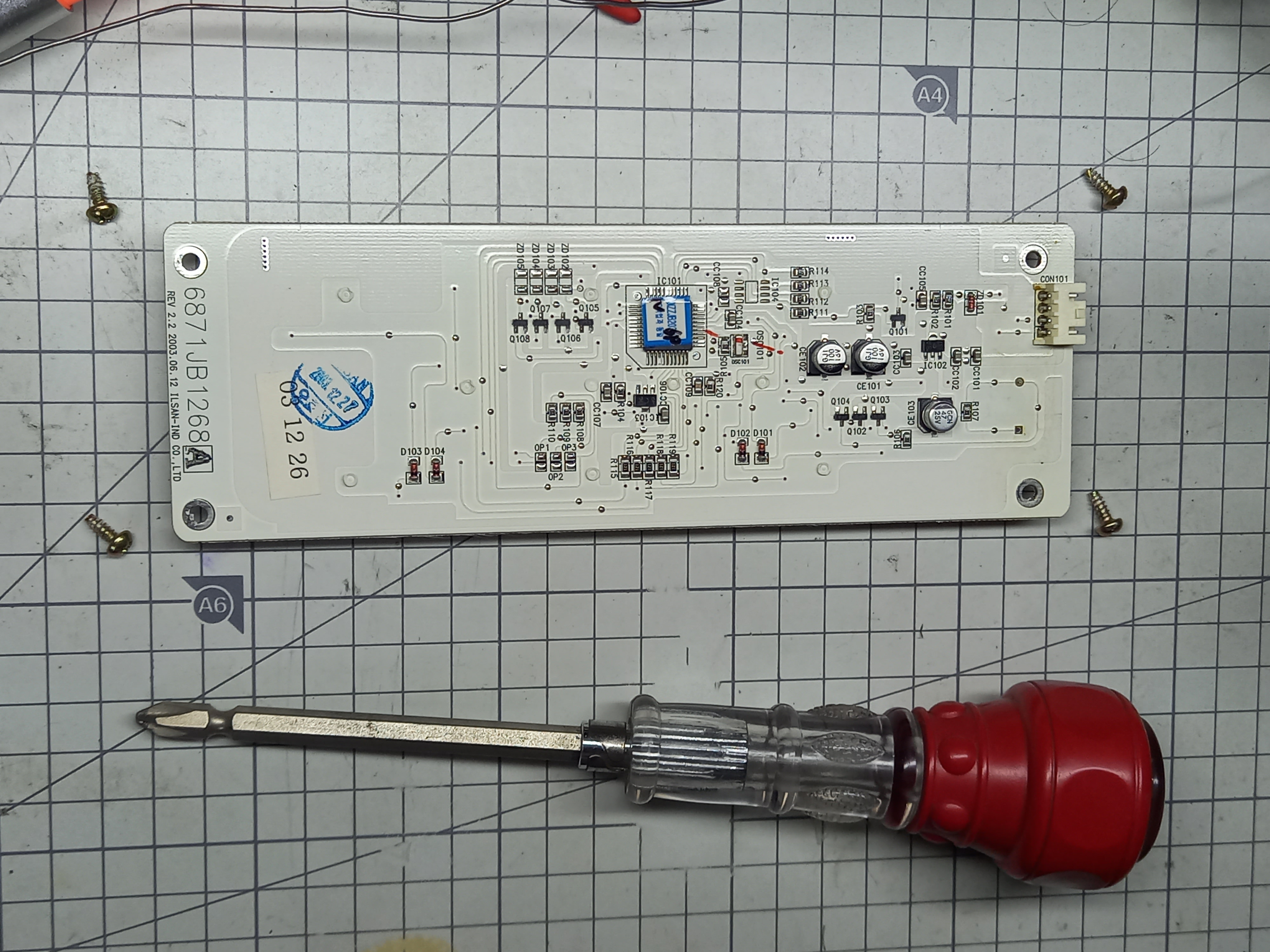

아래 사진과 같이 PCB가 보입니다
PCB에 연결된 전선의 커넥터는 흰색 후크를 누른 후 당겨서 분리해줍니다
전면패널의 나사 4개를 풀면
아래사진과 같이 PCB가 분리됩니다

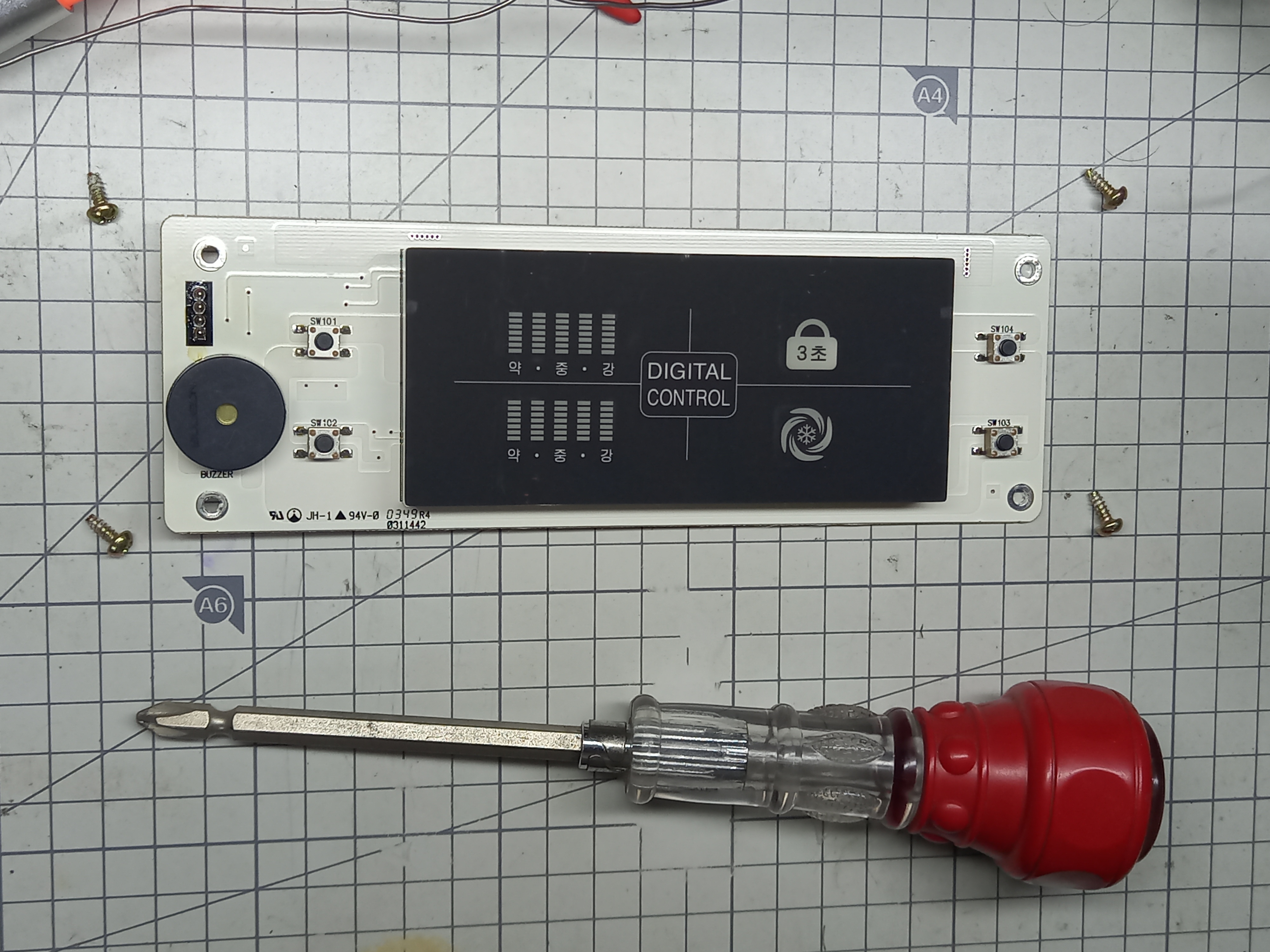

뒤집어서 화면부가 있는 쪽을 보면

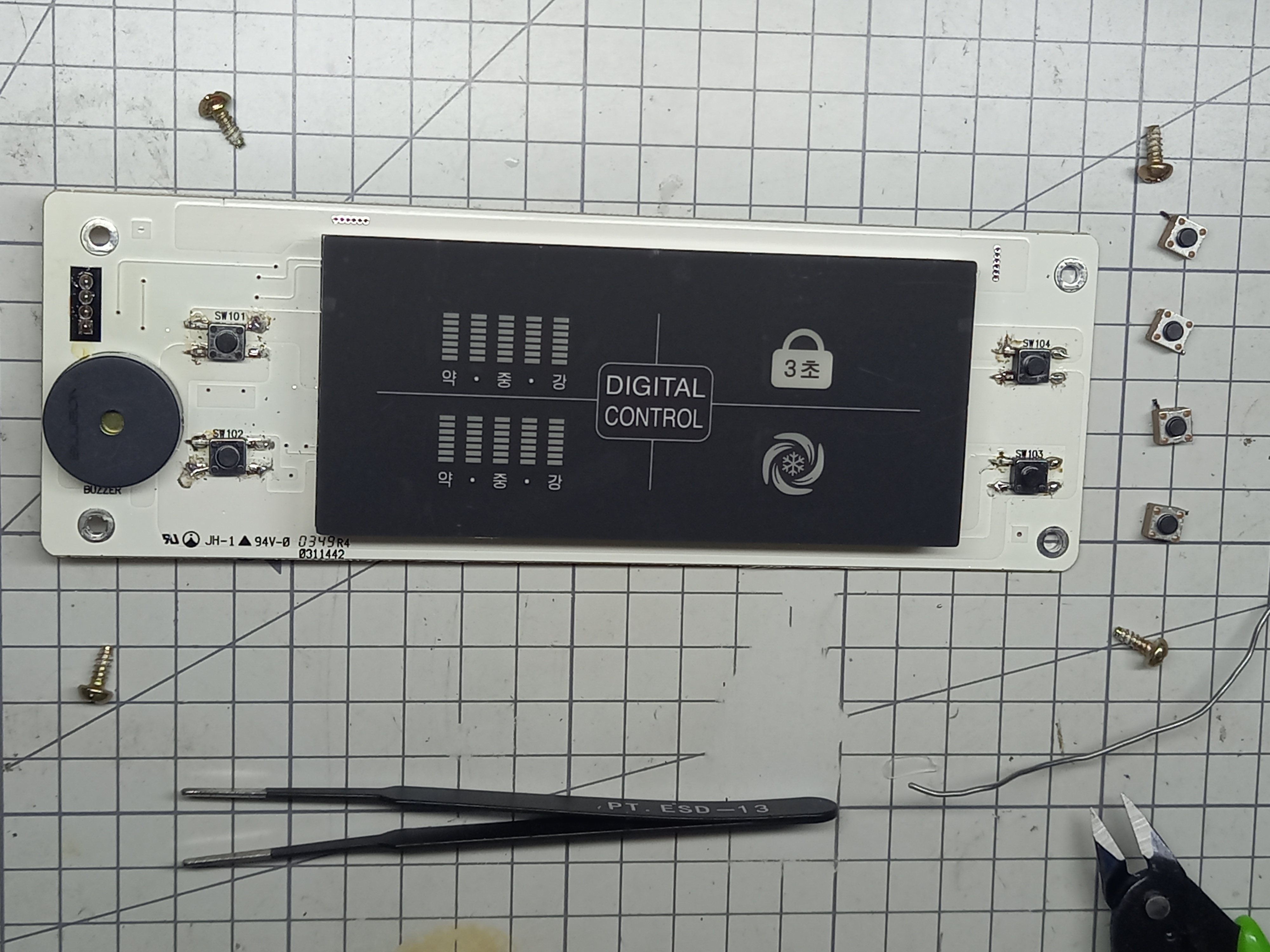

아래 사진과 같이 노후된 스위치 4개가 있습니다
SMD 형 스위치로 4개씩 단자가 있습니다
편리하게 제거하기 위해 스위치의 3개 단자는 니퍼로 잘라주고
마지막 단자는 인두로 가열하여 스위치를 떼어서 잘라낸 단자를 다시 정리하는 수고를 줄여서

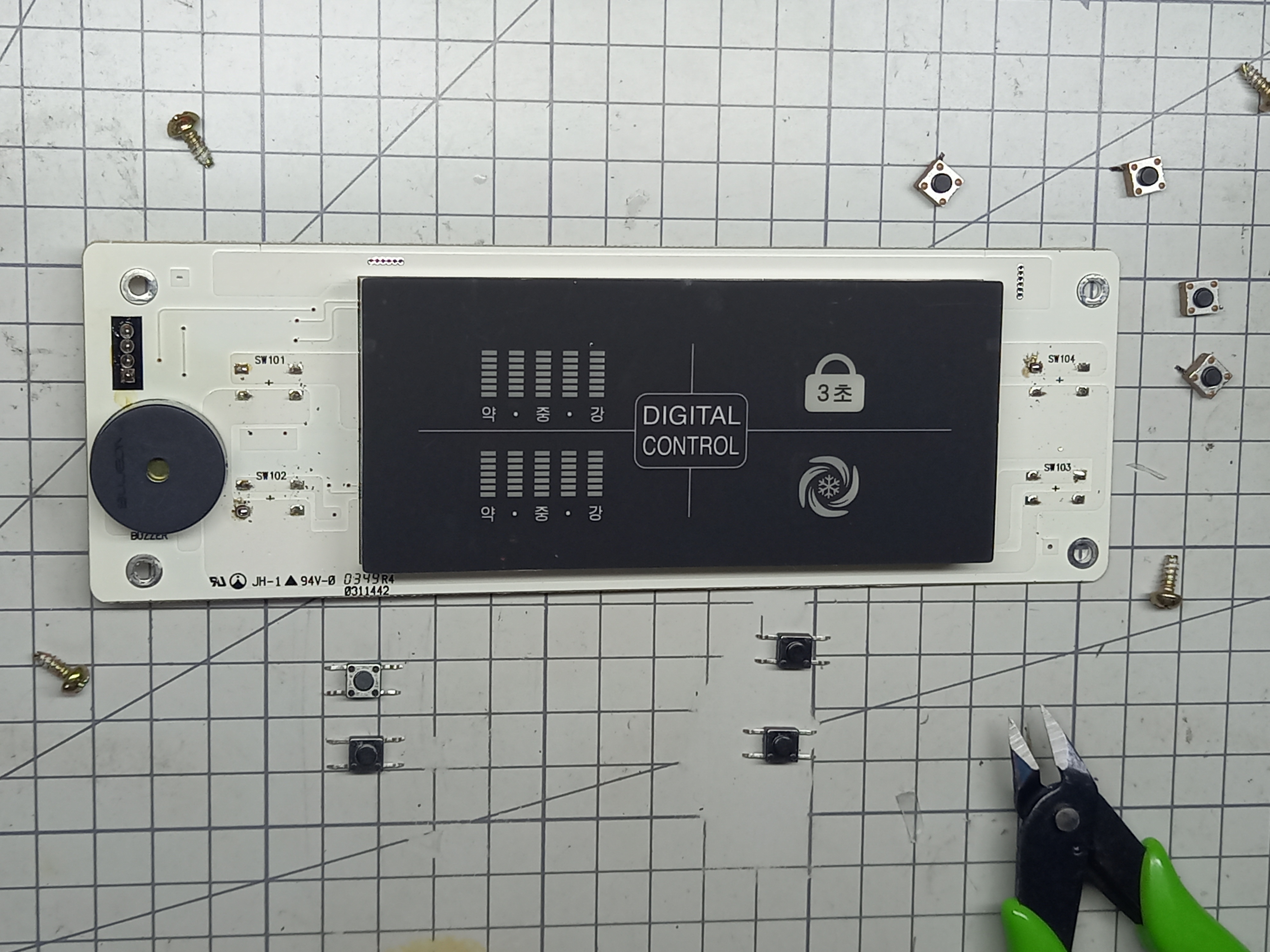

아래 사진과 같이 노후된 스위치를 PCB에서 떼어냈습니다
가지고 있던 같은 크기의 새 스위치는 SMD형이 아닌 DIP 형태이나
롱노우즈로 다리를 옆으로 펴주니
위 사진의 아래쪽과 같이 모양이 거의 비슷하여 사용이 가능합니다
가전제품이 많이 사용되는 위의 DIP 형태 스위치는
아래 링크에서 50개에 배송비 포함하여 2$ 이내로 구입할 수 있습니다
구입링크 : https://s.click.aliexpress.com/e/_oEbOBcj
G89Y High Quality 50pcs/lot 6x6x4.3MM 4PIN G89 Tactile Tact Push Button Micro Switch Direct Plug-in Self-reset Hot Sale 2017 -
Smarter Shopping, Better Living! Aliexpress.com
www.aliexpress.com
니퍼로 잘라내서 PCB 패드에 남아있는
이전 스위치 단자를 인두로 납을 녹여서 떼어낸 후
아래 사진과 같이 PCB에 새 스위치를 납땜해 주었습니다
위 사진과 아래 동영상의 납땜 형태가 살짝 다릅니다
아래 동영상과 같이 확인하니 아래쪽 2개의 스위치가 동작하지 않아서
납땜 부위를 잘 살펴보니 납땜이 제대로 안된 부분이 있었습니다
납땜 후에는 최종조립하기 전에
PCB에 전선 커넥터만 꽂고 냉장고에 전원을 넣어서
잘 동작하는지 아래 동영상과 같이 확인합니다
4개 스위치가 모두 잘 동작합니다
최종 조립 후에도 잘 동작하고
냉장고가 혼자서 띵 띵 소리를 발생하던 증상도 사라졌습니다
오늘은 21년간 사용한 LG DIOS R-S684GM 냉장고의
문에 달린 전면패널의 스위치를
직접 수리한 내용을 공유해 드렸습니다
내용이 도움되었다면 아래의 공감 하트를 클릭해 주시고
질문은 댓글 달아주세요
또한 필요한 분들에게 아래의 공감 오른쪽에 위치한 위화살표나 카톡버튼을 사용하여 링크를 전달해 주시면 좋겠습니다
후원은 맨 아래 카카오페이 QR 코드(스마트폰에서만) 또는 Buy me a coffee 를 이용해 주세요~
