로지텍(Logitech) G100s 마우스 버튼 수리(DIY)

로지텍(Logitech) G100s 마우스 왼쪽 버튼이 고장입니다

증상은 더블클릭이 되거나 세게 꾹 눌러야 클릭이 됩니다



1~2만원 정도면 비슷한 제품을 구입할 수는 있겠지만

손에 익숙해진 제품을 버튼 구입비 1~2천원으로 고쳐쓰면

자원도 절약하고

새 제품 구입시의 배송기간동안의 대기도 없으니

적당한 인두기와 약간의 공구를 준비하여

두고두고 활용하는 것도 좋습니다



마우스 휠 고장 수리는 아래 글을 참고하세요

robocomman.tistory.com/289

마우스 휠 인코더 수리

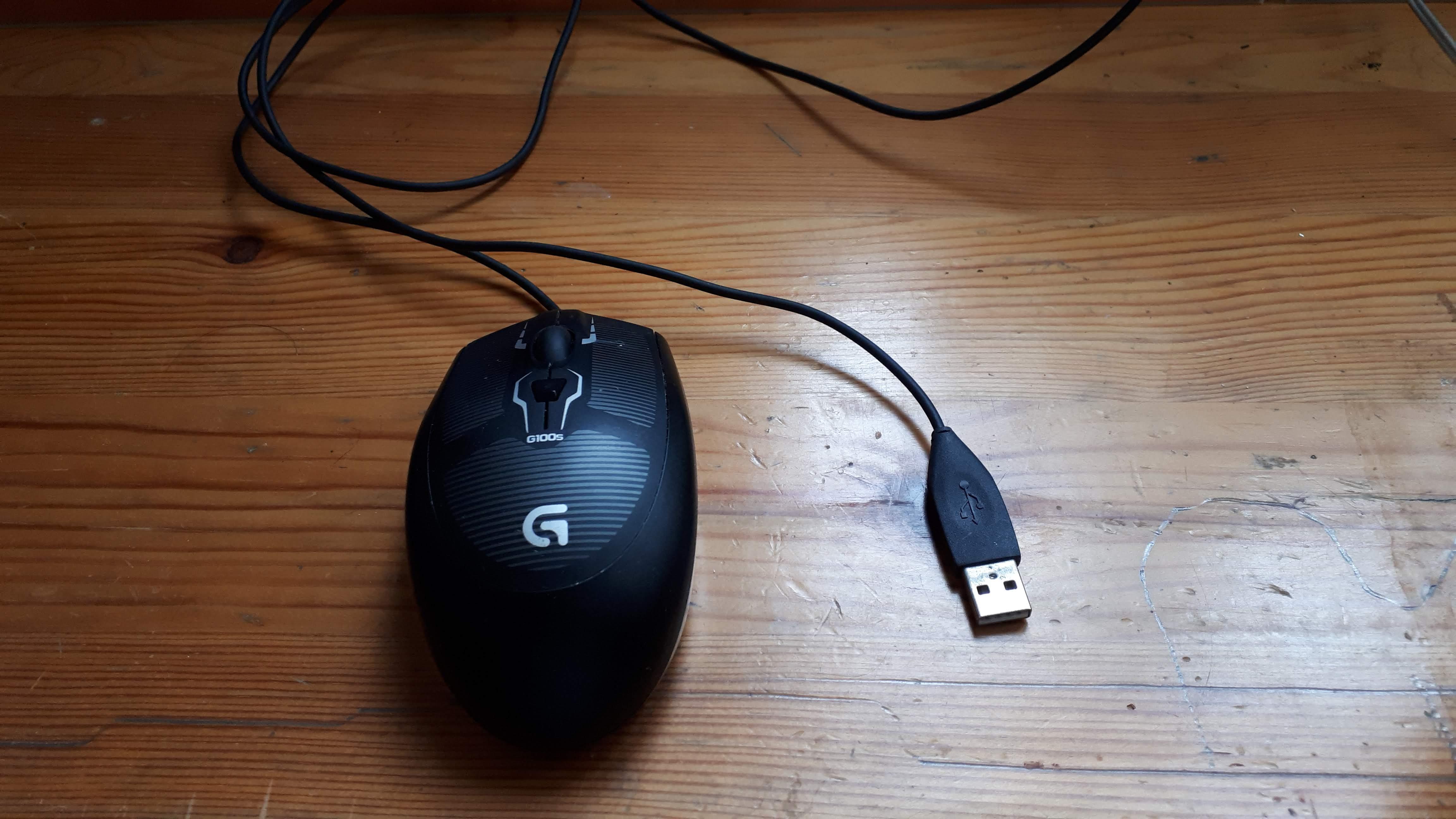

오늘의 환자입니다

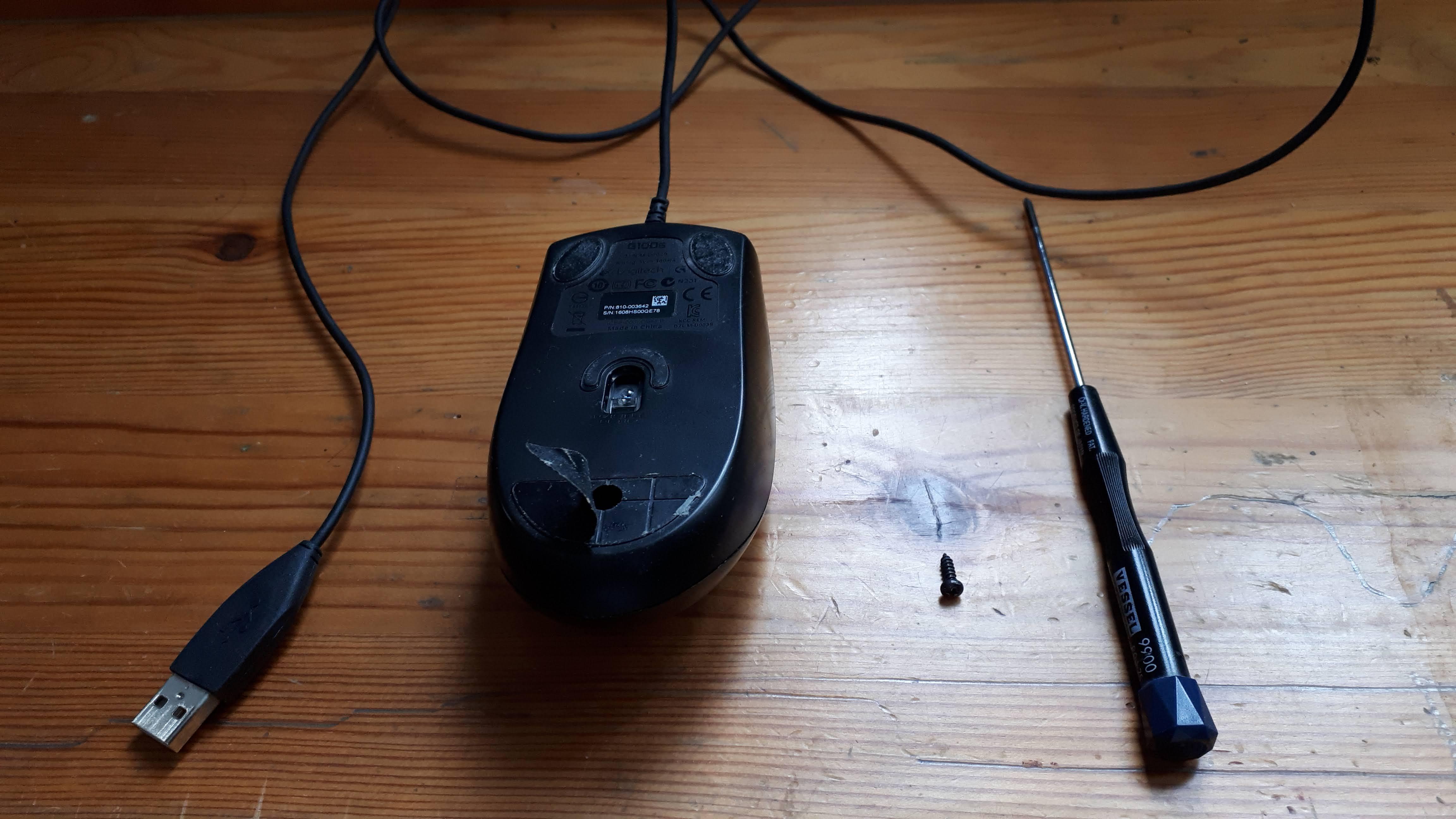

로지텍 G100s 는 하단의 마우스 서퍼를 떼고 중간쯤에 위치한 나사 하나만 풀면 됩니다

나사를 풀면

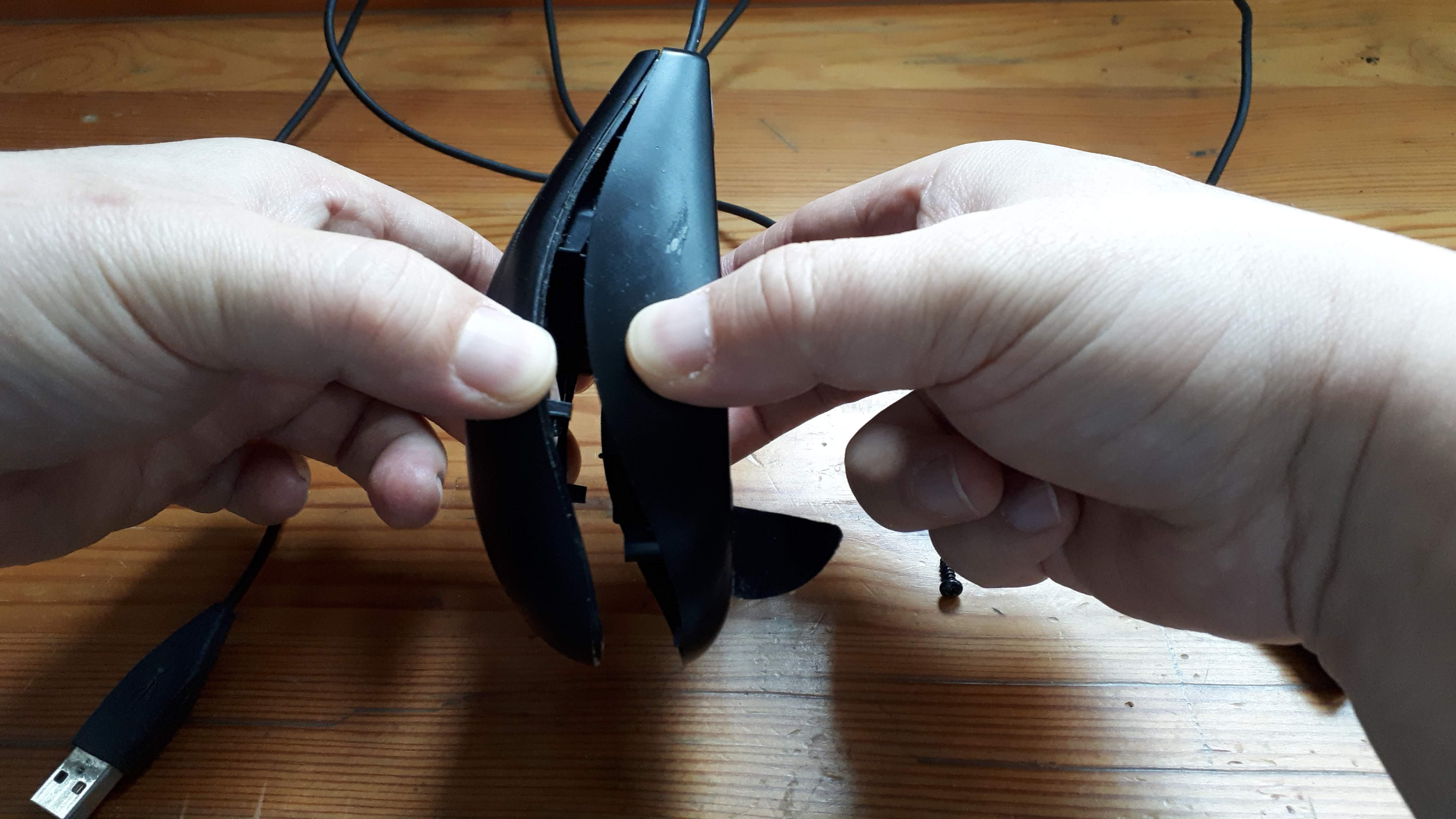

위쪽은 플라스틱이 걸리게 되어 있어서 하단쪽만 벌어집니다

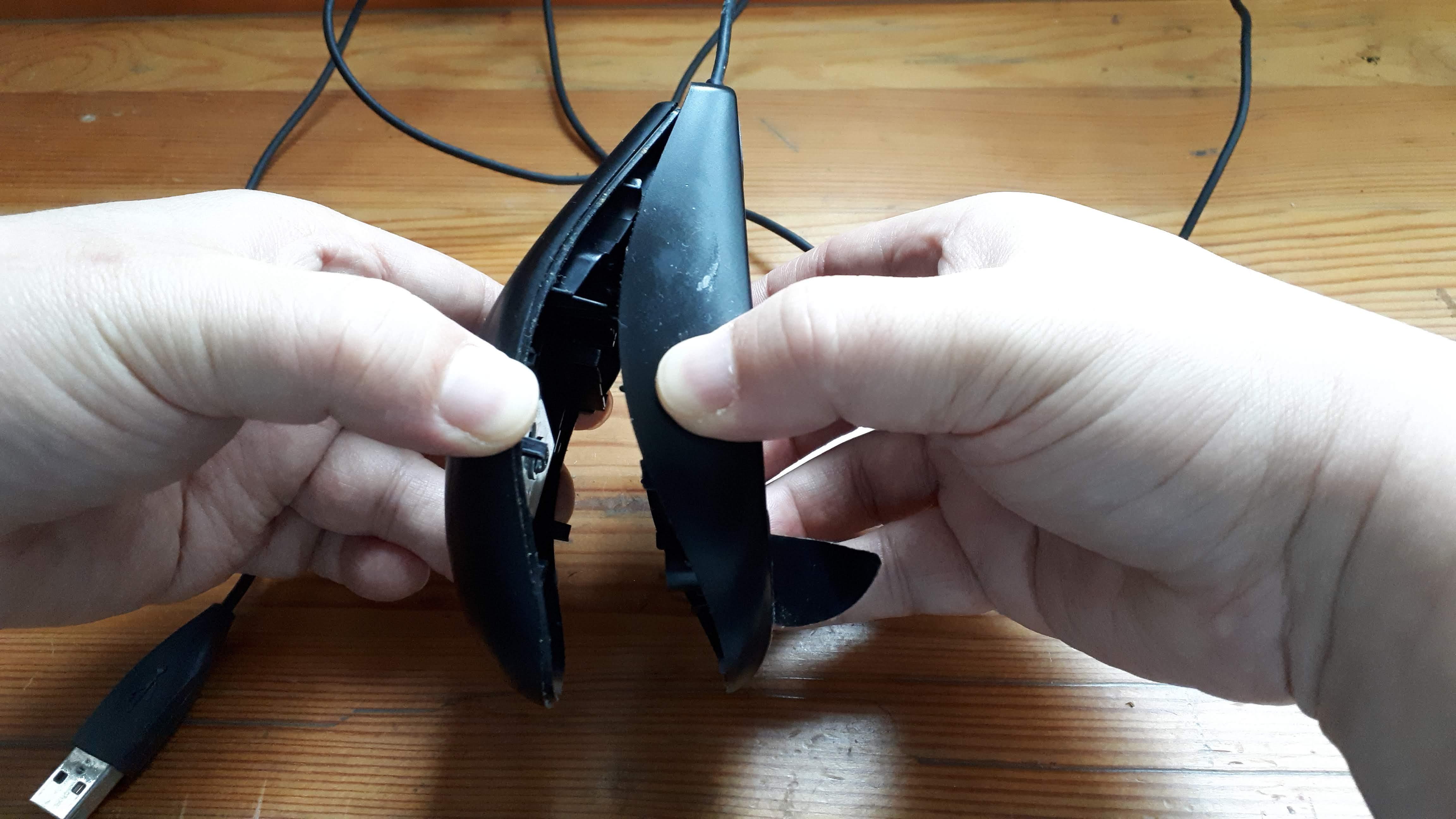

윗덮개를 아래쪽으로 내리는 힘을 조금 가하면

윗덮개가 아래쪽으로 내려오면서 분리됩니다

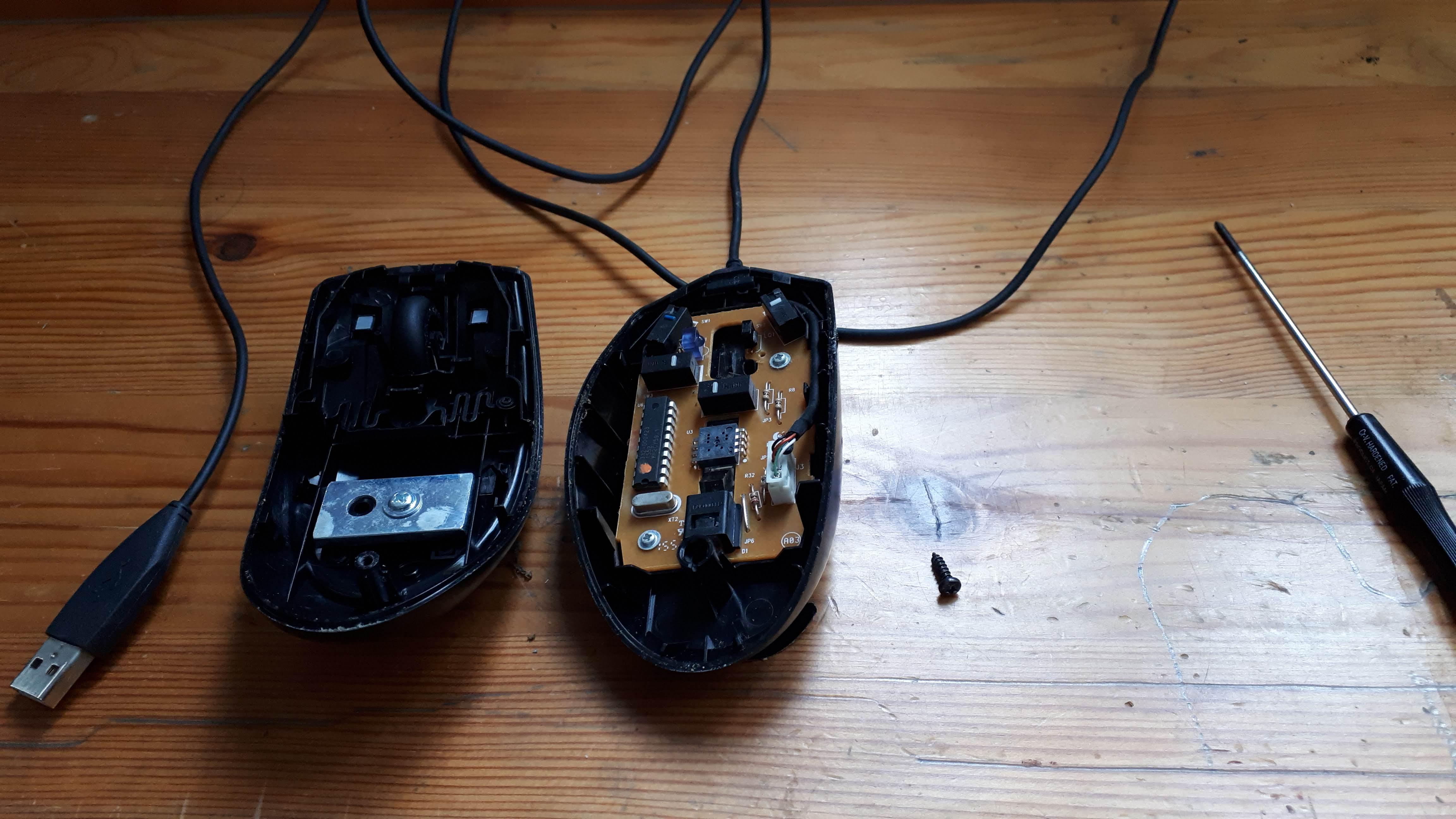

윗덮개를 분리하니 내부의 기판이 보입니다



버튼을 교체하려면 PCB 를 분리해서

기존의 수명이 다된 버튼을 떼어네고

새 버튼을 납땜해야 합니다

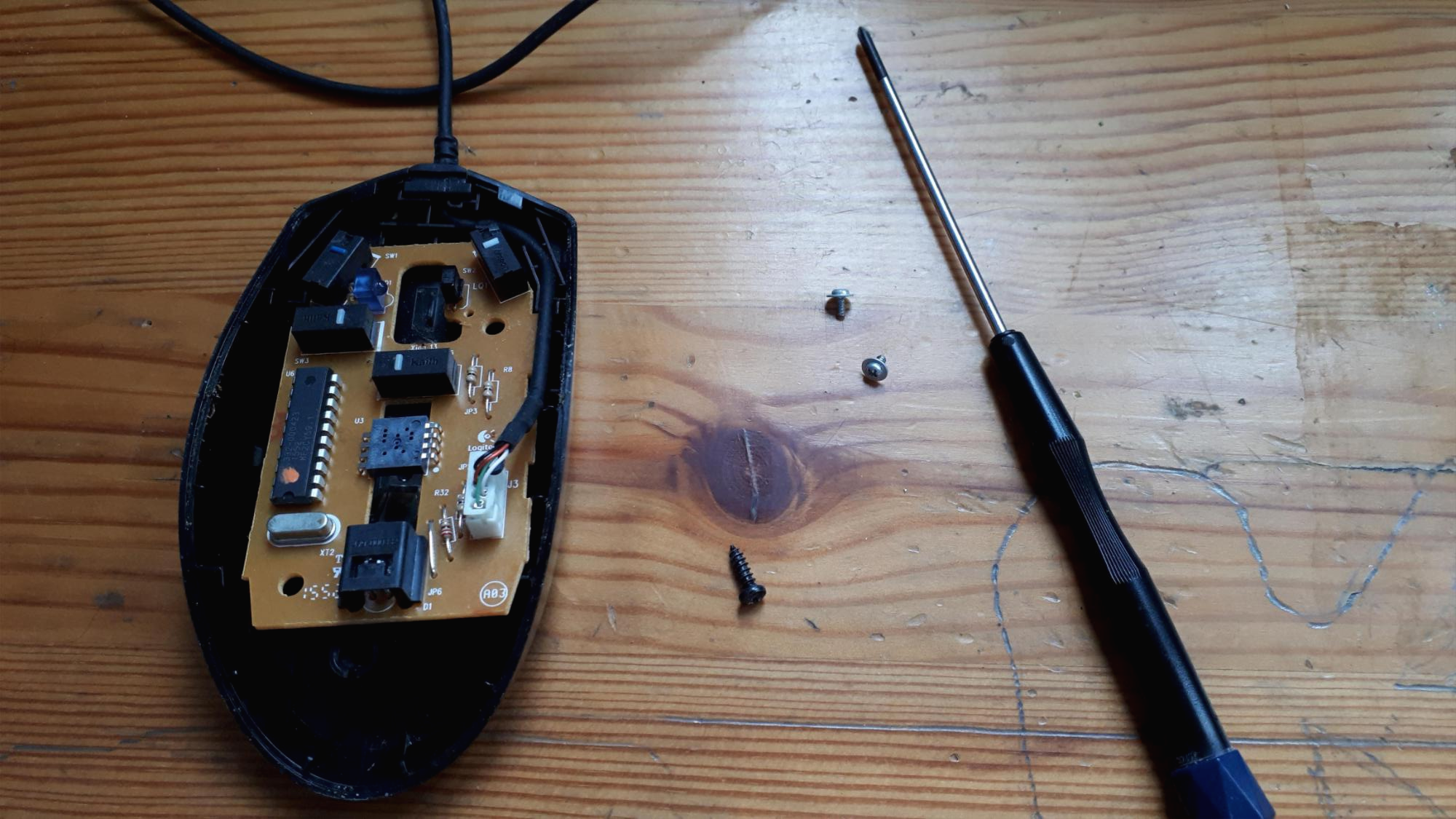

PCB를 고정한 2개의 나사를 풀어줍니다



버튼은 아래의 링크에서 구입하면 2개씩 배송됩니다

버튼 종류 선택이 많은데 싼 제품이나 비싼 제품이나 품질이 크게 차이 없는 듯 합니다

https://s.click.aliexpress.com/e/_AE7eqO

2153.0₩ 10% OFF|2 개/몫 OMRON 마우스 마이크로 스위치 마우스 버튼 D2FC F 7N 10M 20M D2FC F 7N (50M) RZ D2FC F



고장난 왼쪽의 버튼은 위 사이트에서 500,000(50M)회 수명의 제품을 구입했던 것인데

더 오래사용했다는 느낌이 없습니다

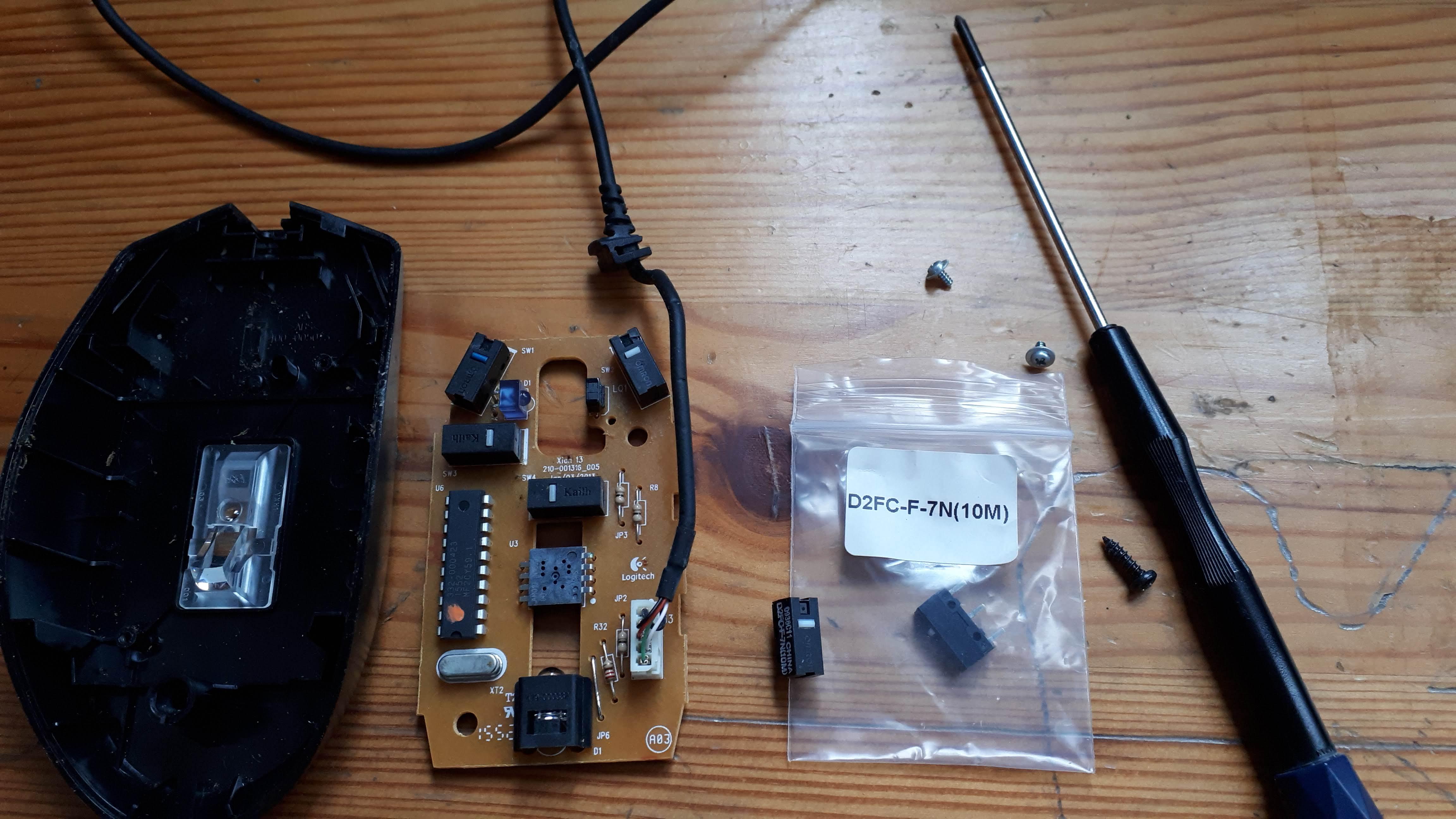

이번에 교체하여 사용할 버튼은 100,000(10M)회 수명의 버튼입니다

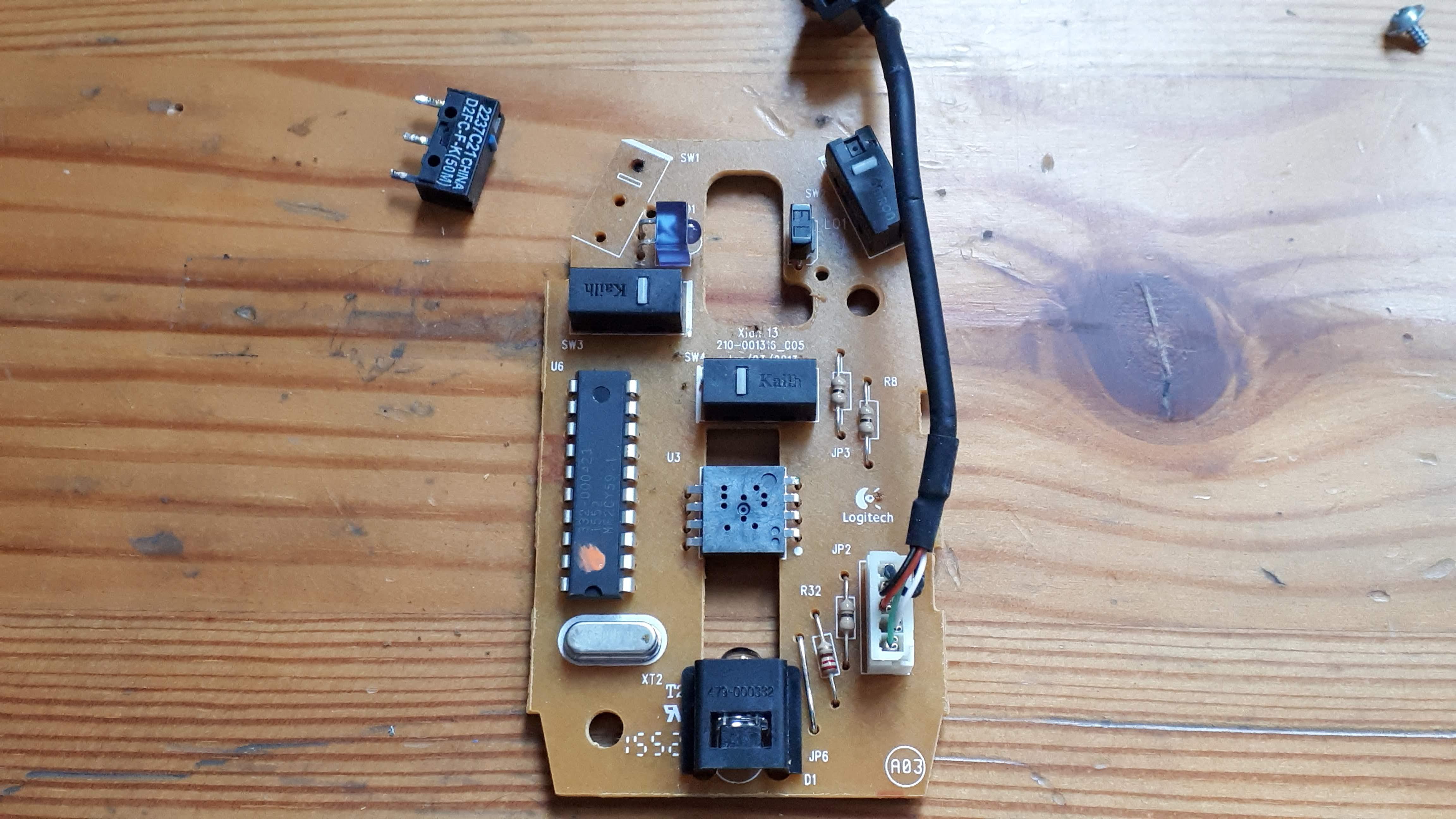

고장난 50M 버튼을 떼어냈습니다

아래 사진을 보시면 오른쪽 클릭과 DTP조절 버튼, 휠클릭 버튼에 모두 같은 부품이 사용됩니다

증상에 따라 고장난 버튼만 교체하시면 새것과 동일하게 사용할 수 있습니다

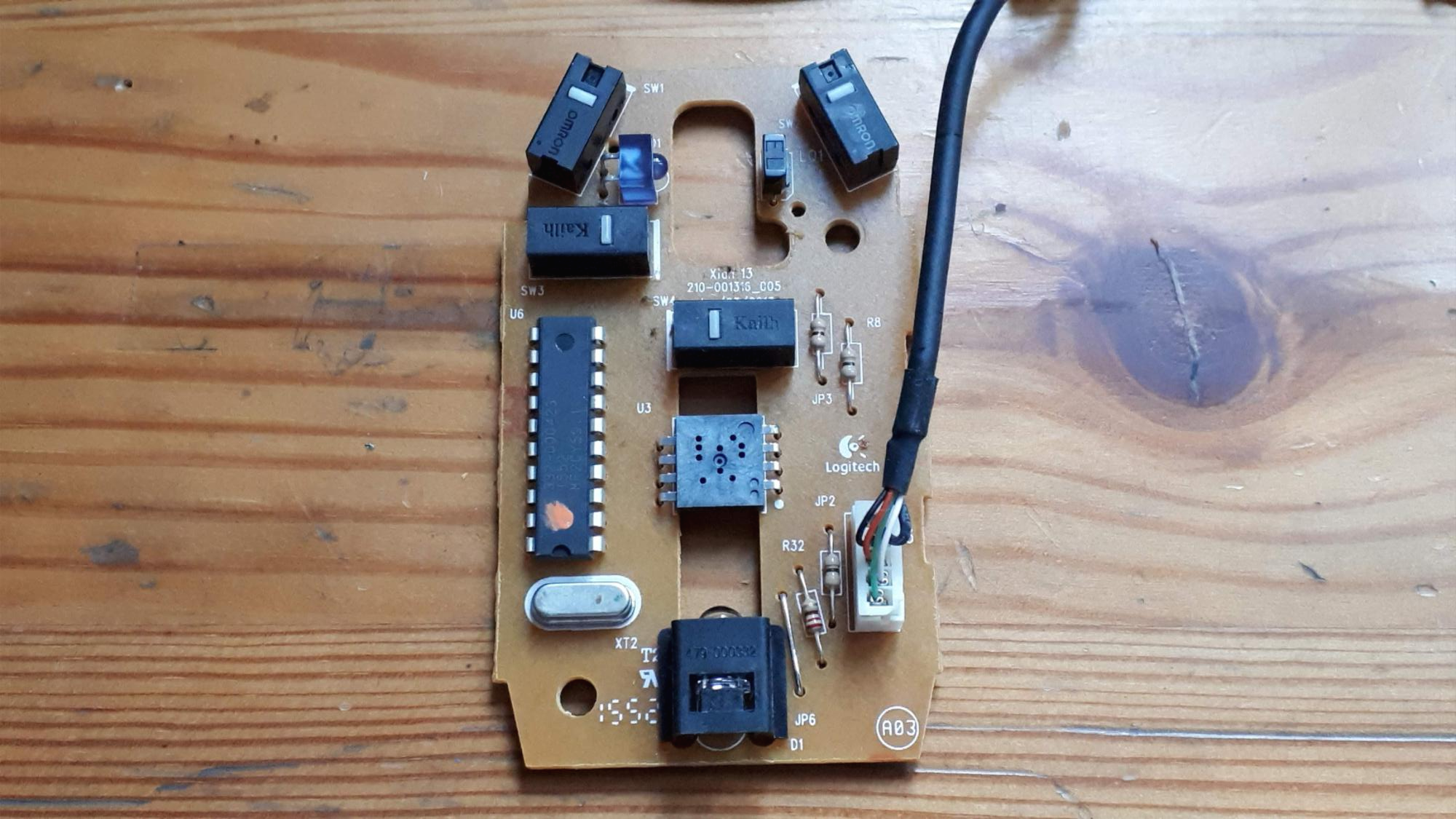

새 버튼을 납땜하였습니다



PCB를 다시 하단덮개에 결합하고

PCB 나사 2개를 조인 후

상단덮개와 하단덮개를 결합하고

하단 마우스 서퍼의 나사 1개를 조여서 조립합니다



컴퓨터에 연결해서 확인하니 잘 동작합니다
