구형 플레이스테이션 조이스틱 USB 개조(DIY)

by 컴매니아 2021. 5. 8.
반응형

컴퓨터가 대중화를 넘어

스마트폰을 통해 개인들의 일상까지 확산되고 있습니다



처음에는 사용이 복잡한 컴퓨터와 스마트폰을

친근한 도구로 인식하도록

게임은 많은 역할을 하고 있습니다



저의 경우는 학창시절에 오락실에서

CAPCOM의 Street Fighter 2나 SEGA의 Virtua fighter 시리즈, NAMCO의 철권 시리즈 등을 접하면서

친구들과 즐거운 시간을 보내고

한편으로 최신 기술들의 동향도 접하면서 관련기술에 대해 친숙해 졌던 것 같습니다

하지만 이제는 유명했던 오락실들의 폐업 소식이 들린지도 몇년이 되어 아쉬운 면이 있습니다



아들이 갑자기 PC용 철권7이 할인(6570원)한다고

구입하여 키보드로 연습하고 있습니다



대각선 입력에 손발 동시 입력까지 되려면

4개의 키가 동시 입력이 원활해야 합니다

Gaming Keyboard라 약간의 동시입력이 지원되긴 하지만

1 player 의 기본 Key 설정은 전부 문자Key 로 설정되어 있어서

키보드에서 동시입력을 지원하는 Key 인 방향키로 바꾸어서 설정하지 않고는

아무래도 한계가 있습니다



고장이라고 고쳐쓸거면 쓰라고 지인이 주었던

플레이스테이션1 조이스틱과

알리에서 구입해 두었던 조이스틱 회로를 이용하면

좋은 조이스틱이 되겠다는 생각이 듭니다



고장난 플레이스테이션1 조이스틱을

USB 조이스틱으로 개조한 내용을 공유해 드립니다

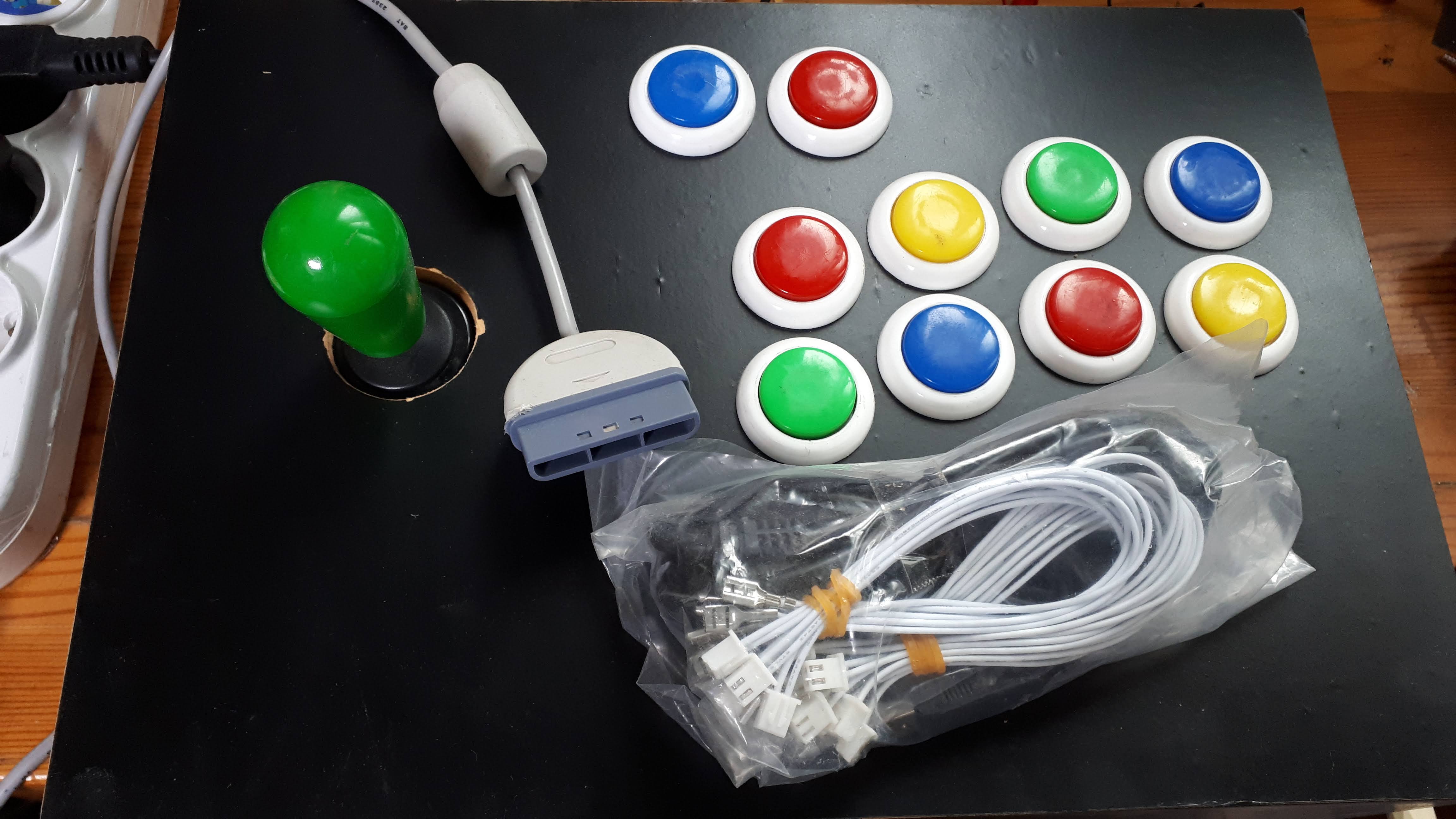

아래는 오늘의 환자와

알리에서 구입해 두었던 조이스틱 회로 및 전선입니다



2016년에 조이스틱회로 및 전선 2세트(조이스틱 2대분)에 11.64$에 구입해 두었었는데

아래링크를 보시면 요즘은 1세트에 5$ 정도면 구입이 가능하네요

s.click.aliexpress.com/e/_ALbHvV



1.86US $ 12% OFF|USB Arcade Joystick Circuit Board Zero Delay Arcade USB Encoder PC to Joystick Board Kit for Digital Analog Mod

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

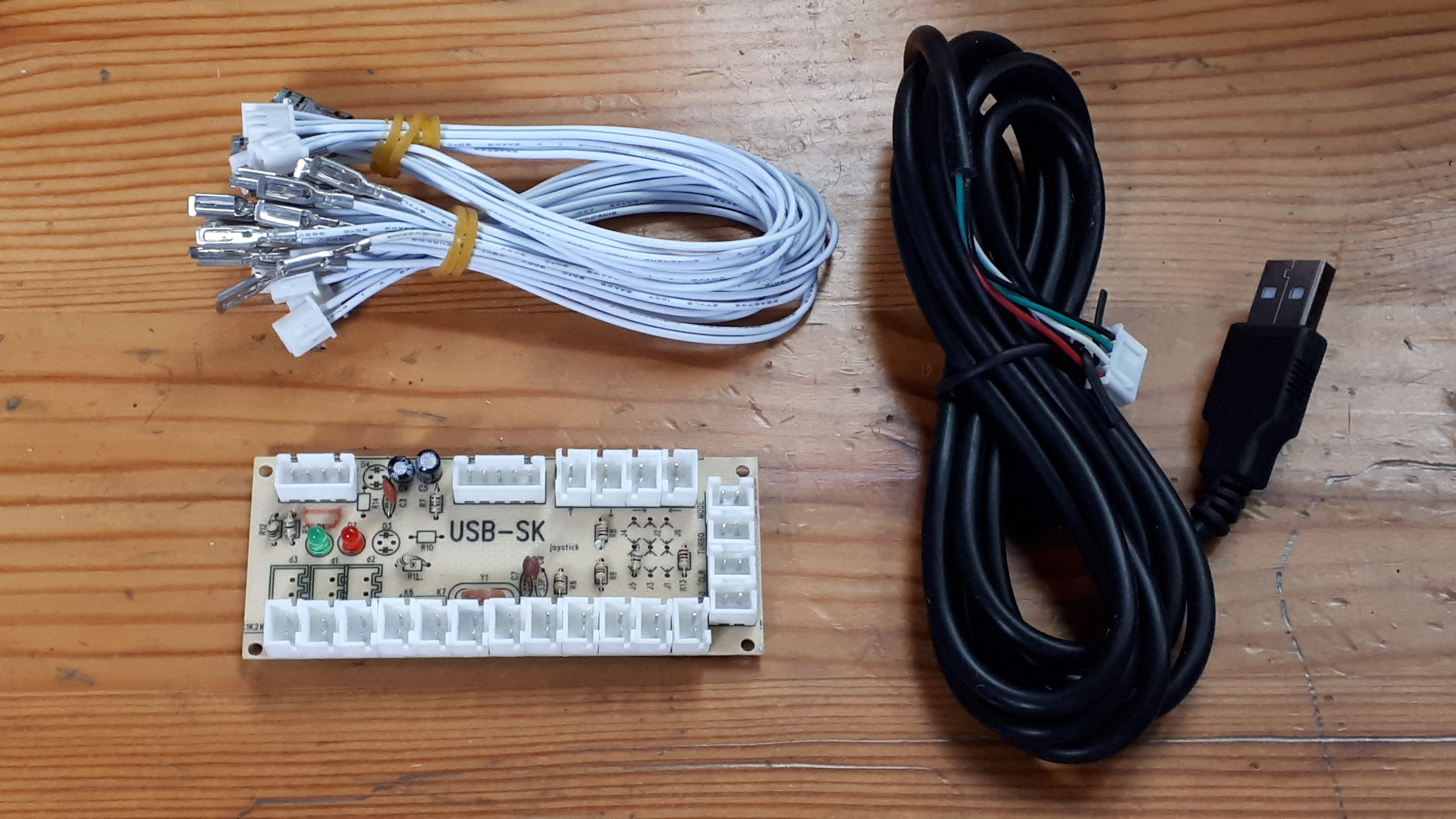

조이스틱 회로 및 전선은 아래의 구성입니다

1. 스위치와 보드를 연결하기 위한 2핀 커넥터 - 2.8mm평단자 케이블 8개

2. 조이스틱과 보드를 연결하기 위한 2핀 커넥터 - 4.8mm평단자 케이블 4개

3. PC 와 보드를 연결하기 위한 USB 케이블 1개

4. 조이스틱 보드

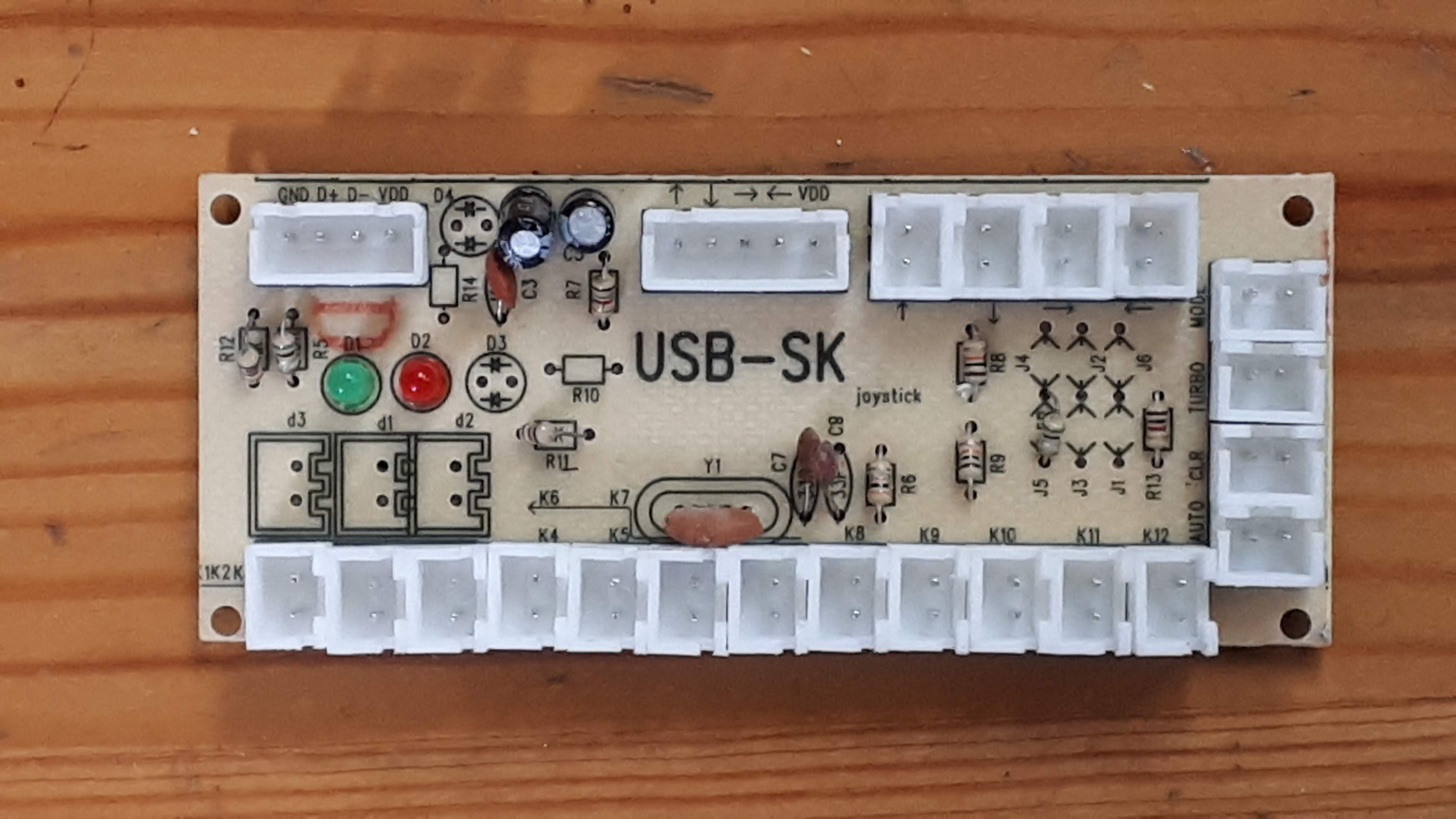

아래 사진의 조이스틱 보드를 자세히 보면 아래의 커넥터들이 배치되어 있습니다

1. 왼쪽 위쪽에 USB 케이블 단자

2. 아래에 조이스틱 버튼용 13개 단자

3. 오른쪽 위쪽에 조이스틱용 4개 단자(조이스틱에 연결)

4. 오른쪽에 특수버튼용 4개 단자

5. 위쪽 중앙에 조이스틱용 5Pin 1개 단자(케이블이 5핀으로 된 디지털 조이스틱 전용)

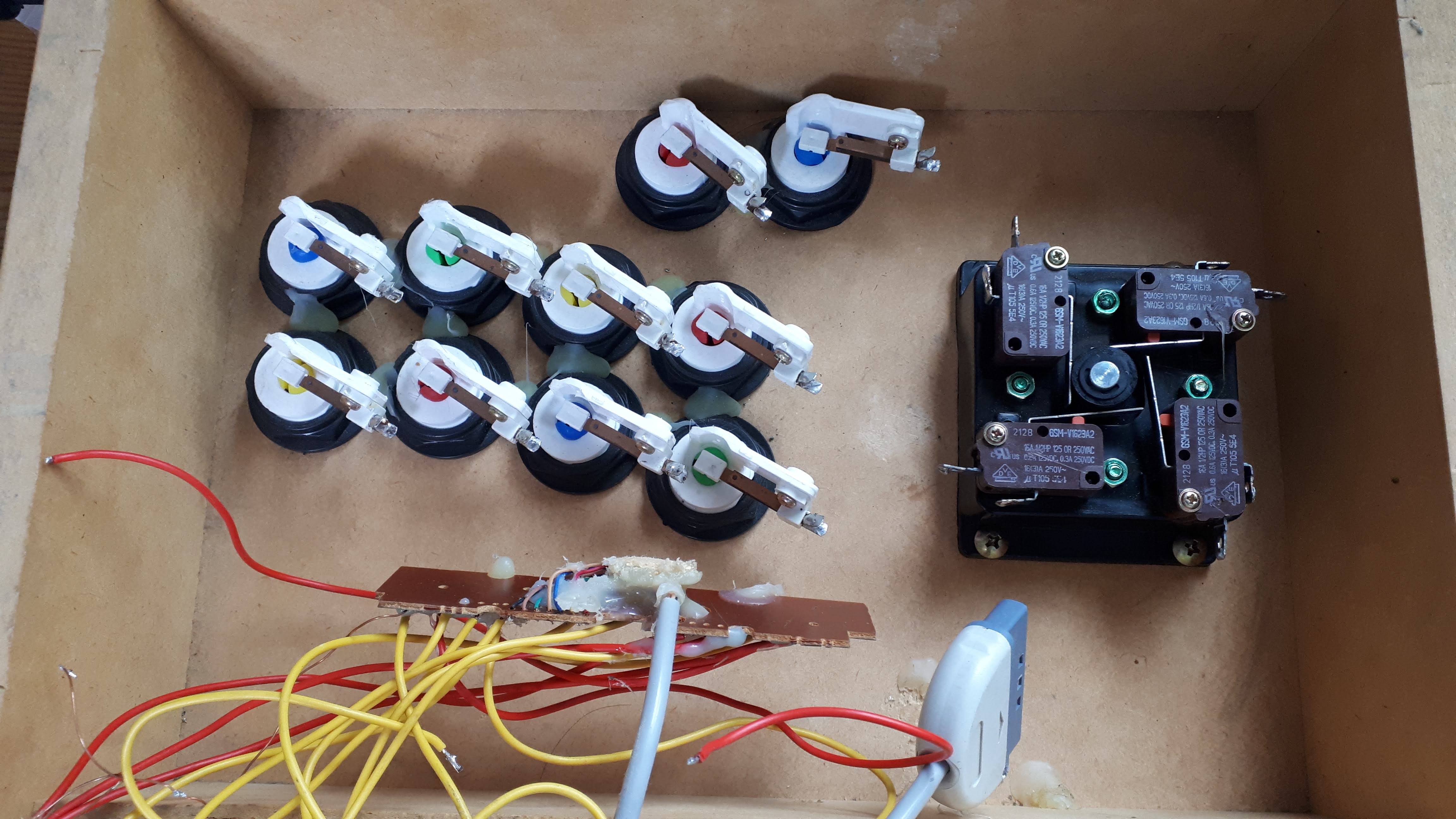

고장난 플레이스테이션 1 조이스틱을 열었습니다

조이스틱은 리미트 스위치 4개로 구성되어 있고

버튼들은 누르면 접촉되는 간단한 스위치 입니다

조이스틱과 스위치들은 접촉불량 말고는 고장이 발생할 부분이 없으므로

고장은 회로쪽일테니 제거하고

USB 조이스틱 보드를 연결하면 되겠습니다

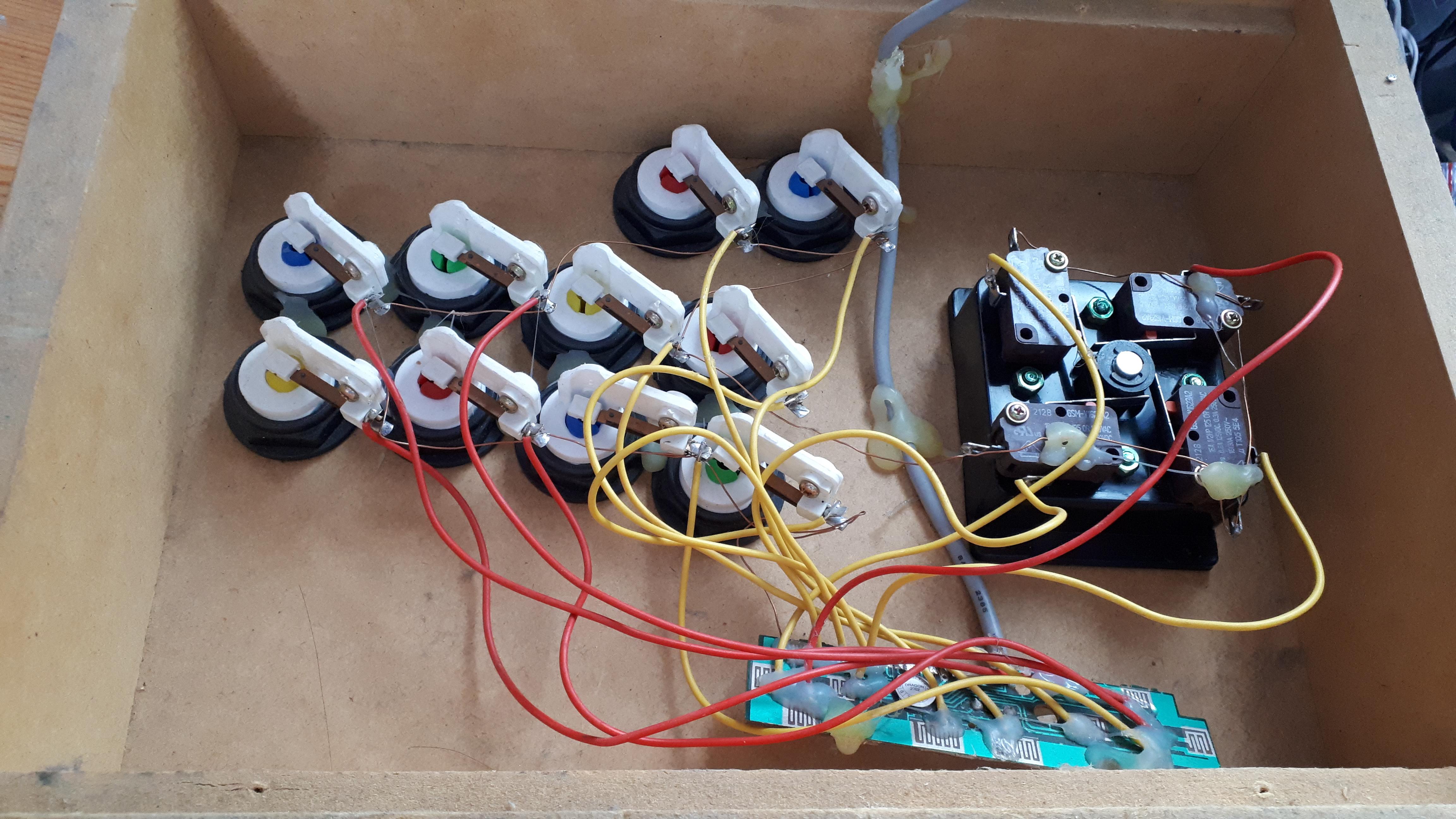

인두로 납땜부위를 모두 떼어주고

고정용으로 사용된 글루건은 얇은 일자 드라이버로 부상에 주의하여 살살 뜯어내었습니다

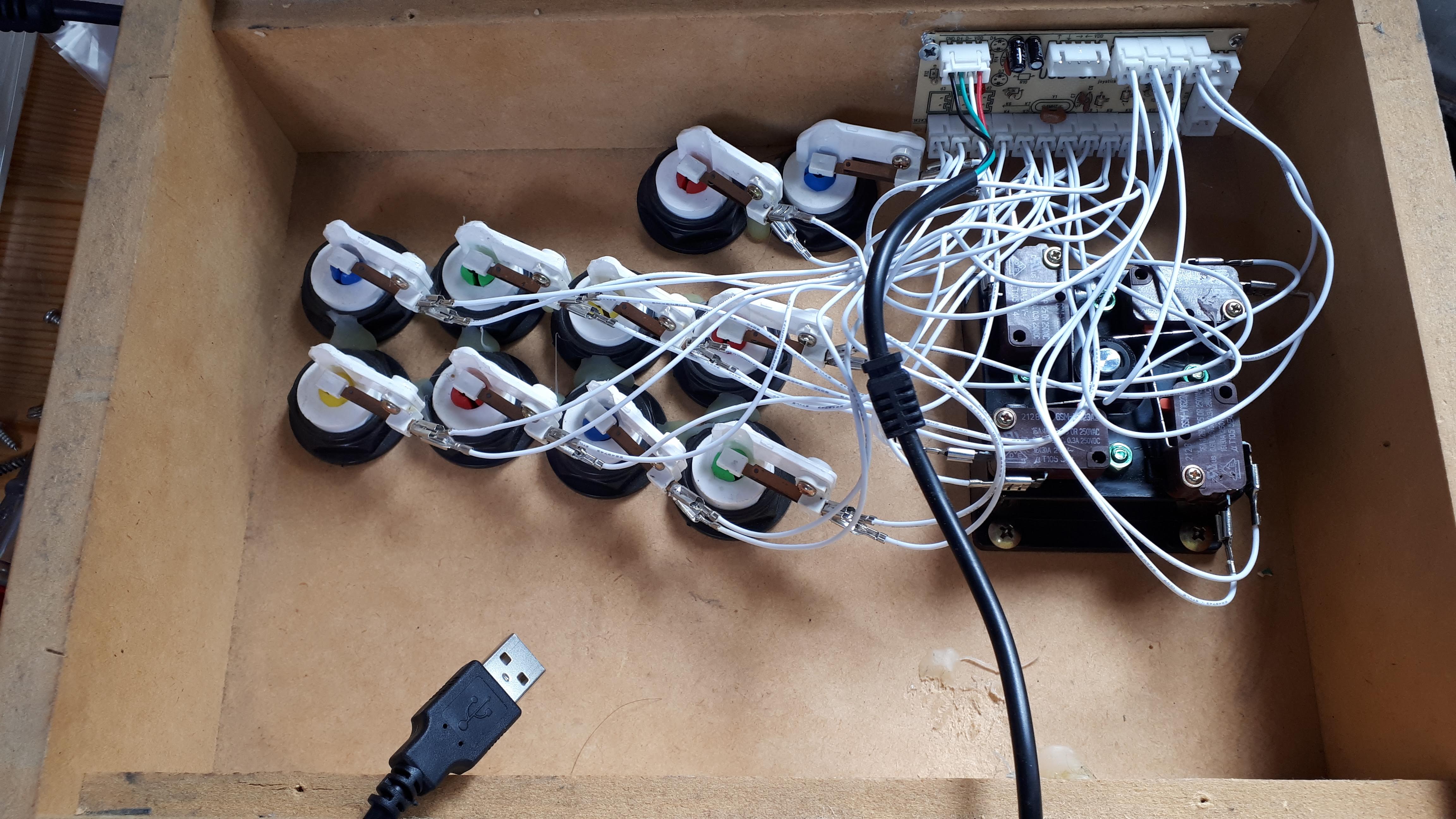

조이스틱 보드와 케이블들을 연결하였습니다

스위치 납땜 부위의 납을 잘 제거하여 원래 단자의 모양처럼 평평하게 해주어야

2.8mm, 4.8mm 평단자를 쉽게 끼어 넣을 수 있습니다

조이스틱 보드가 돌아다니면 고장이 발생 할 수 있으므로

적당한 위치에 나사로 고정해 주었습니다

버튼과 전선을 연결하다 보면 문제가 있습니다

커넥터가 8개라 버튼 10개를 연결하기에 2개의 케이블이 부족합니다

저는 2세트를 구입했기 때문에 다른 세트에서 가져왔습니다

다른 세트는 리듬게임용 버튼에 연결 중이라 케이블이 4개 남았습니다

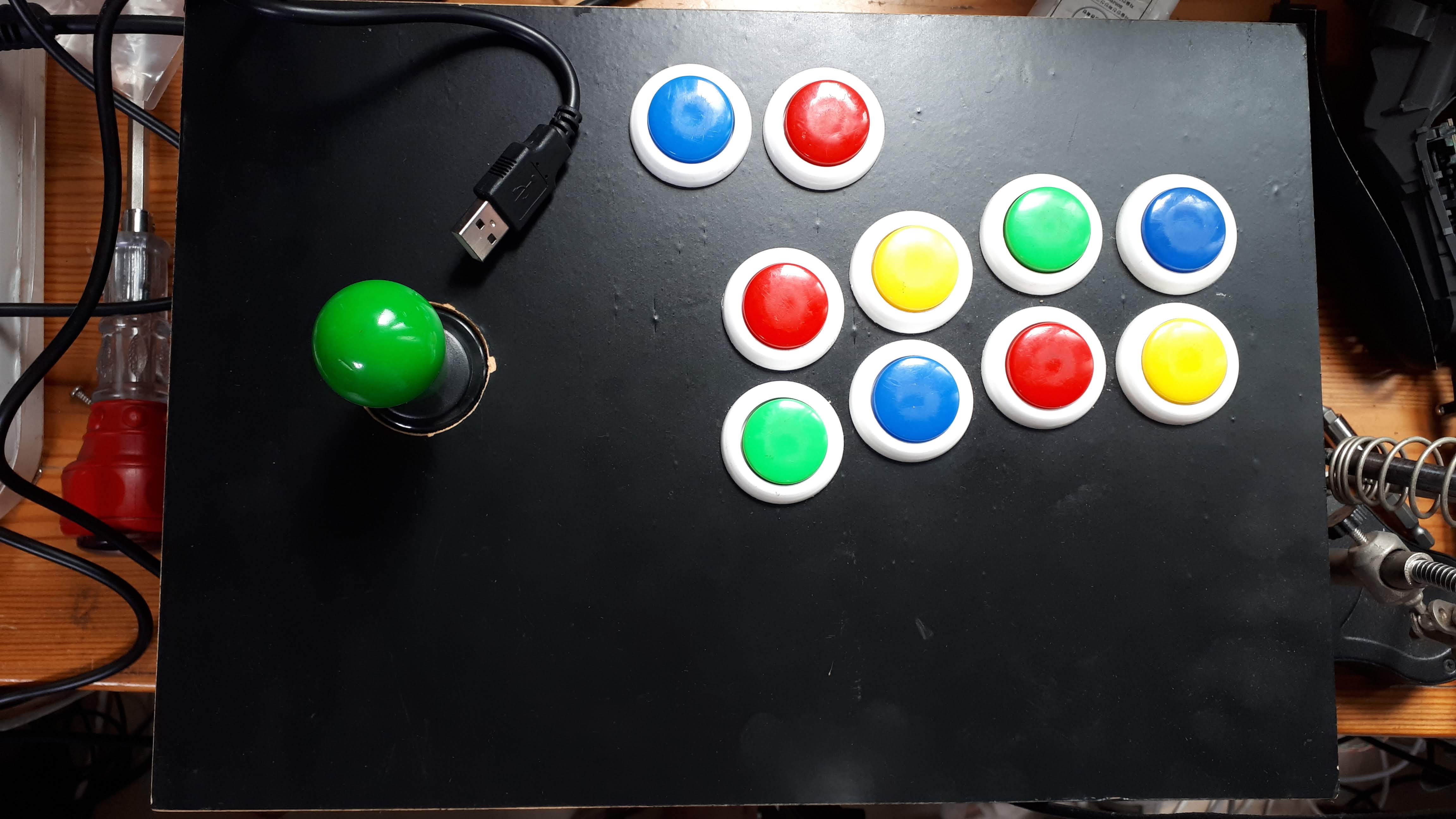

뚜껑을 덮어서 완성된 모습입니다



Window 10이 설치된 PC에 USB를 연결해 보니

조이스틱이 잘 인식되고 동작합니다



철권7에 컨트롤러 설정하여 사용하도록 해주니

아이들이 좋아합니다



고장난 플레이스테이션1 조이스틱을

재료비 6$에 USB 조이스틱으로 개조하여

철권7에 사용하게 된 내용을 공유해 드렸습니다



내용이 도움되었다면 아래의 공감 하트를 클릭해 주시고
질문은 댓글 달아주세요
또한 필요한 분들에게 아래의 공감 오른쪽에 위치한 위화살표나 카톡버튼을 사용하여 링크를 전달해 주시면 좋겠습니다
후원은 맨 아래 카카오페이 QR 코드(스마트폰에서만) 또는 Buy me a coffee 를 이용해 주세요~
