Canon PIXMA E569 급지불량 수리(DIY)

Canon 잉크젯복합기 PIXMA E569를 사용중인데

가족들이 갑자기 용지급지가 안된다고 합니다

수리관련된 작업과

분해방법을 공유해 드립니다

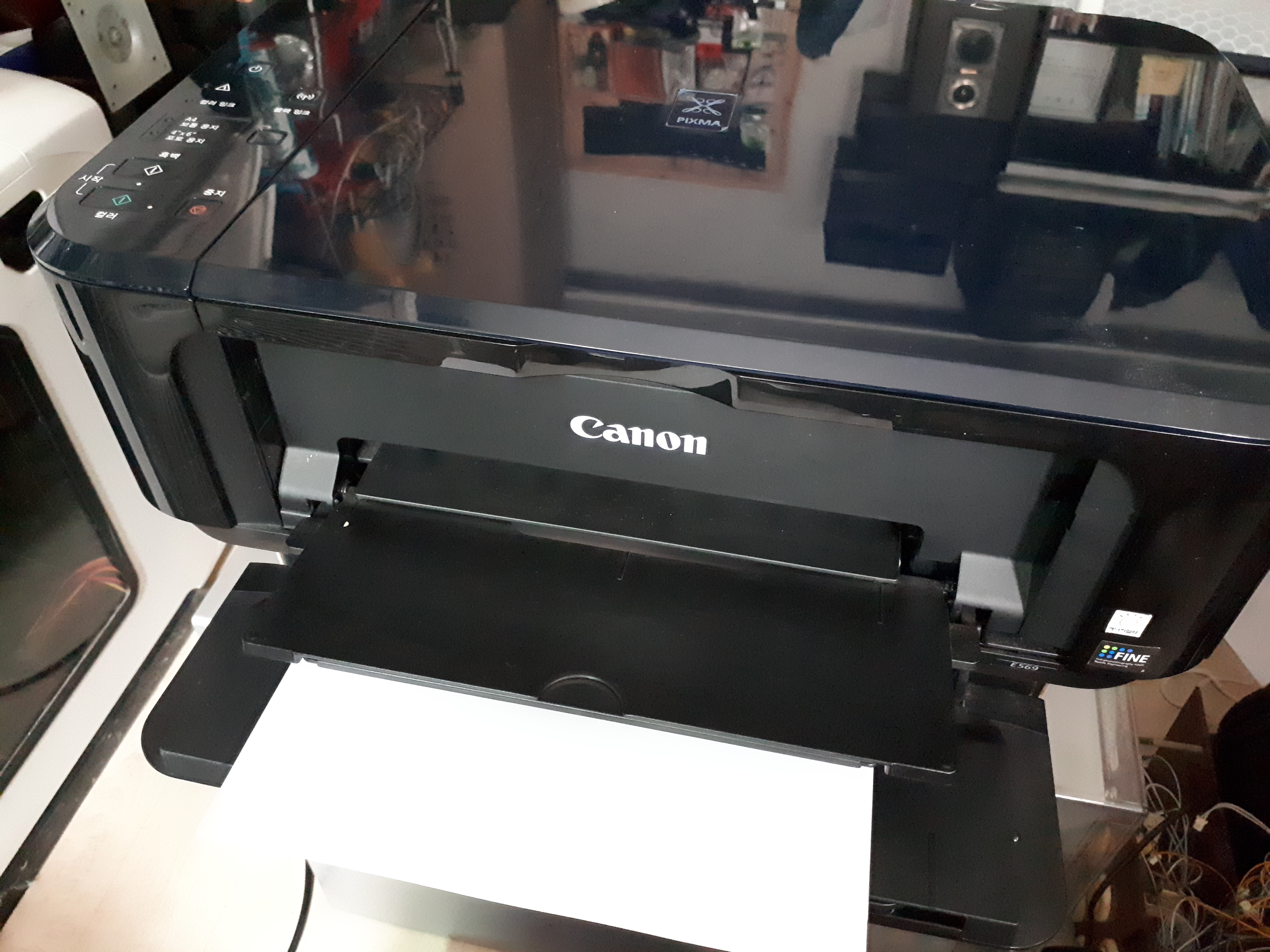

오늘의 환자인 Canon 잉크젯복합기 PIXMA E569 입니다



동작시켜보니 아래 동영상과 같이 급지가 안됩니다



인터넷을 검색해보니 보통은 급지롤러가 오래되어서 용지를 못 밀어주는 경우가 많이 검색됩니다

하지만 동영상을 살펴보면 급지롤러는 미끄러지지 않고 용지를 잘 밀어주는데

어딘가 종이가 걸리는데가 있어서 더 이상 용지가 들어가지 못하는 듯 합니다

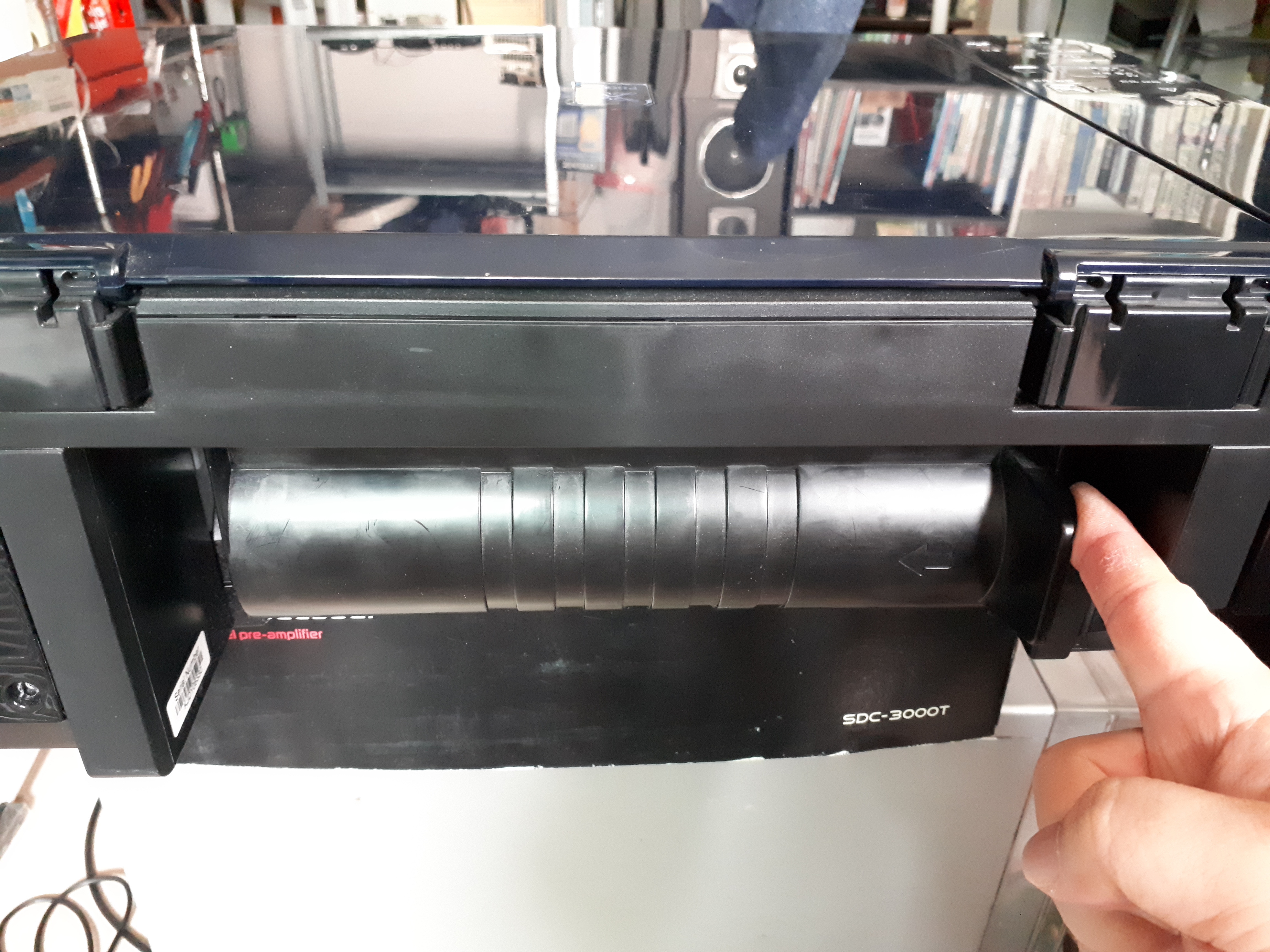

아래 사진과 같이 뒤면에 표시된 화살표 방향 왼쪽으로 밀고 사람의 몸쪽으로 당기면 열립니다

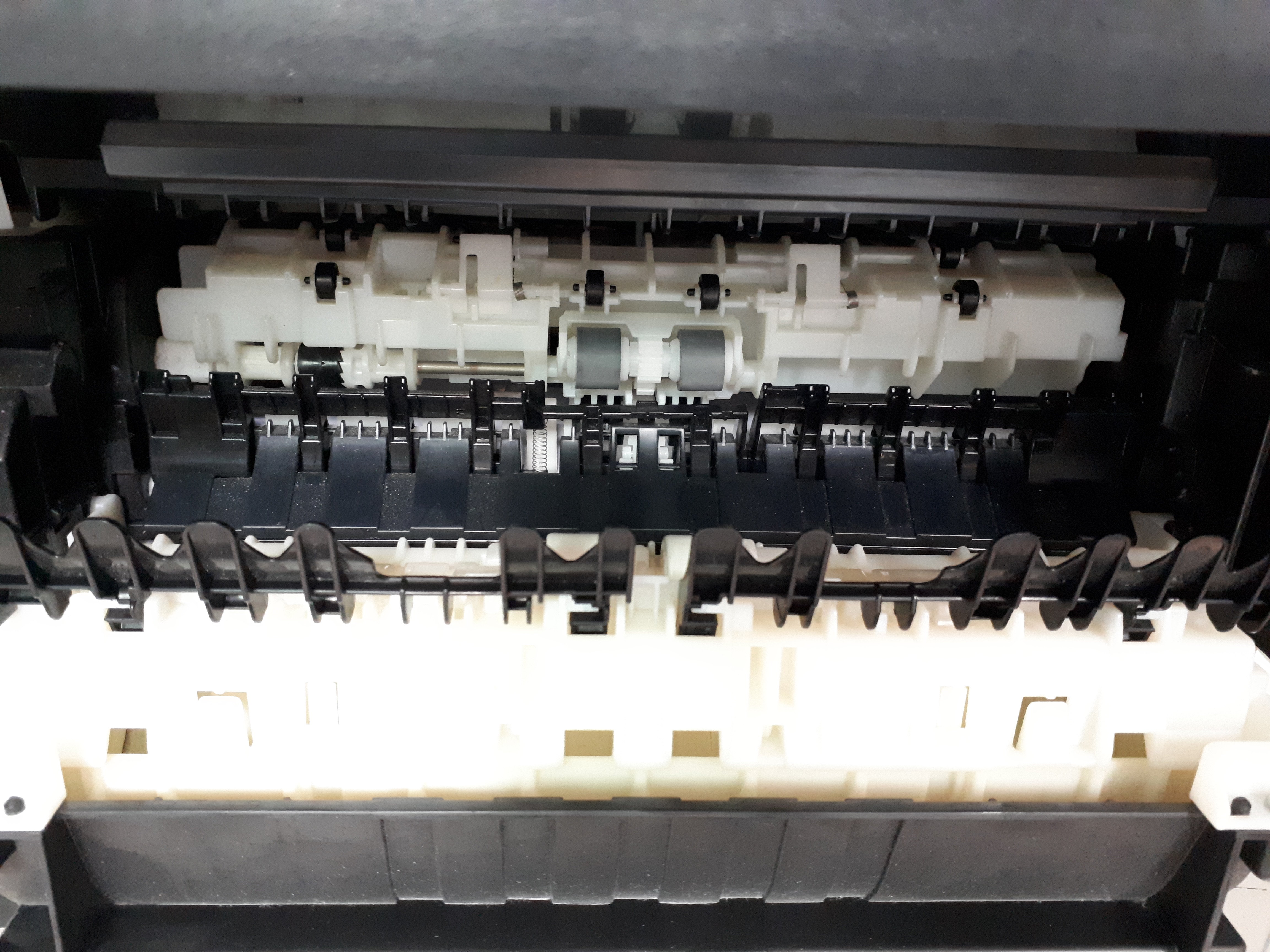

아래 사진과 같이 용지가 들어와서 잉크 카트리지쪽으로 올라가는 곳이 보입니다

용지가 내부에 걸린 경우 뺄 수 있는 곳이죠

그런데 좀 이상한 곳이 있습니다

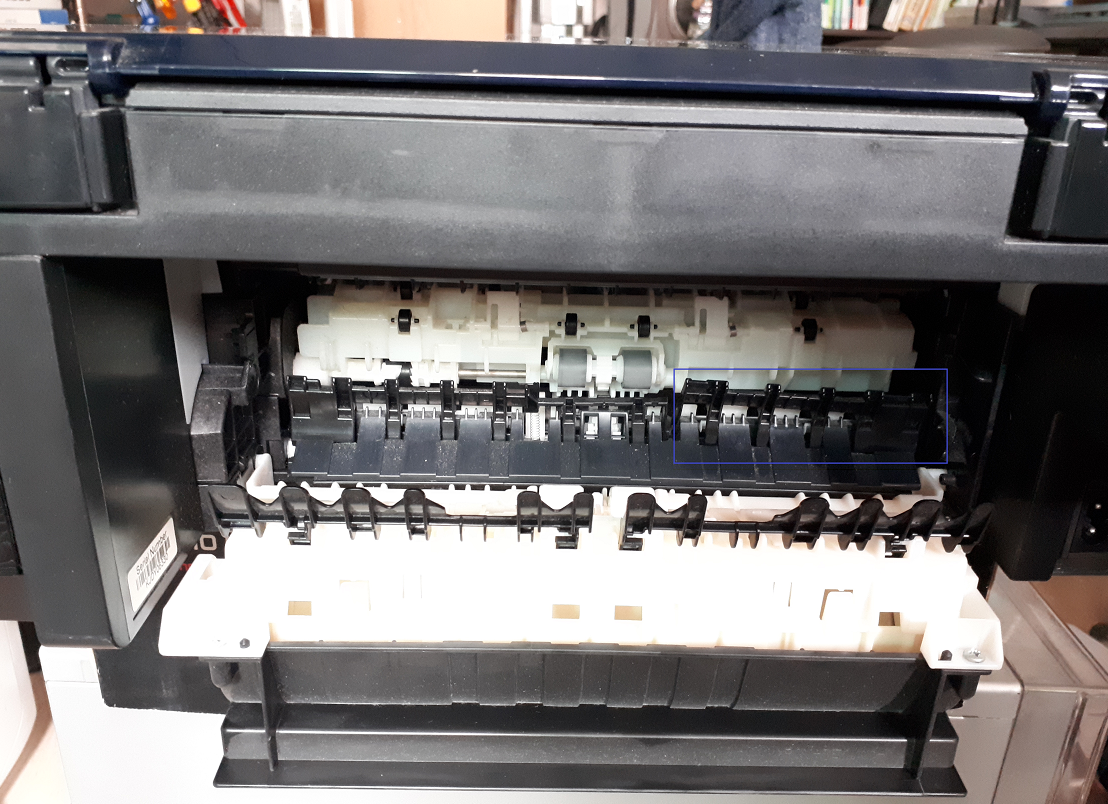

파란색 박스 표시 부분의 용지가 잘 말려 올라가도록 해주는 플라스틱이

왼쪽과 다르게 경사져 있습니다



잘 끼워 넣을려고 손으로 움직이다 보니 빠져서 나옵니다

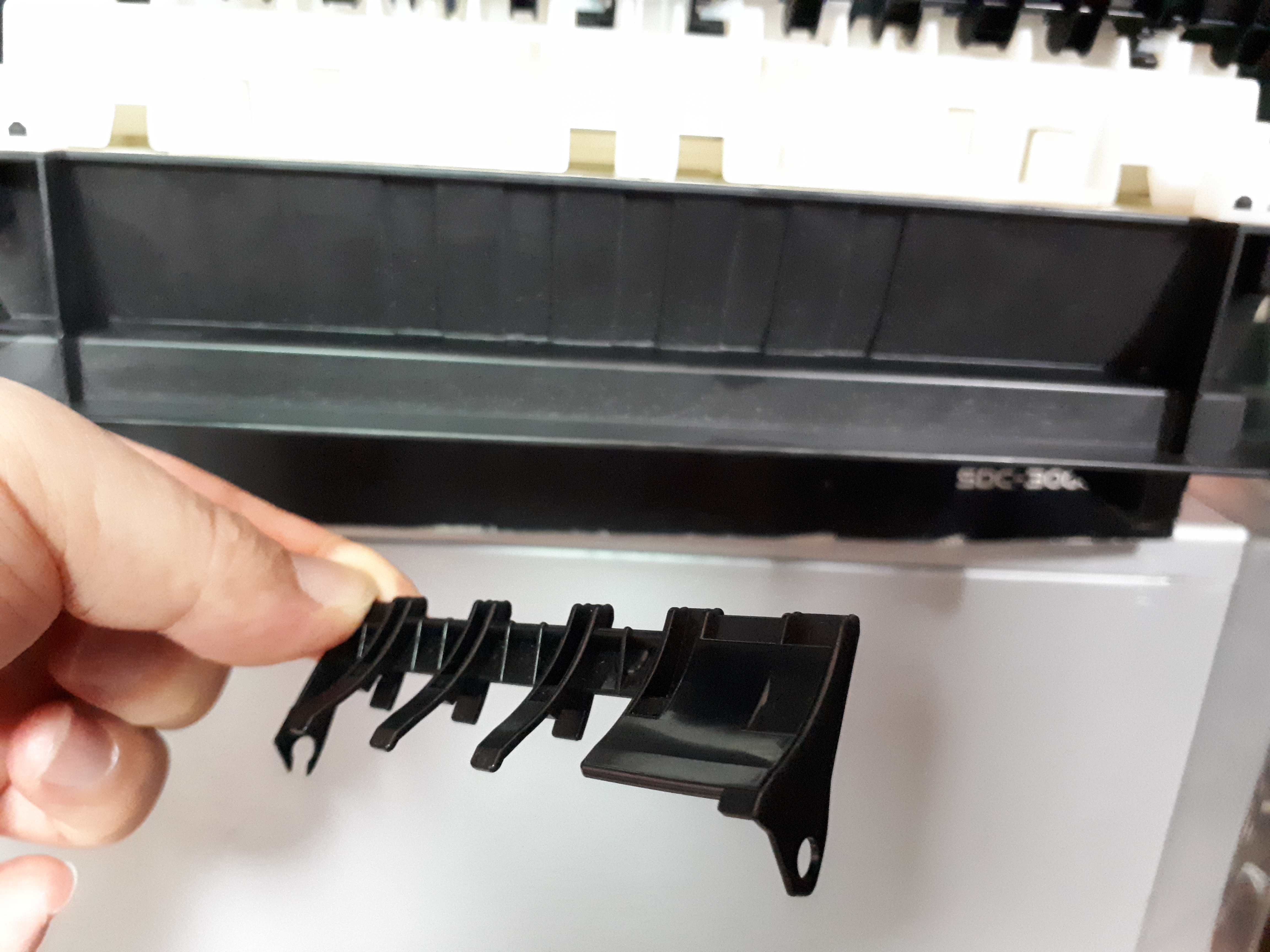

잘 살펴보니 아래과 같은 형태입니다

오른쪽의 구멍은 걸려 있던 기둥에 끝부분에 잘 걸면 되는데

왼쪽의 구멍은 힘으로 밀어 넣는 형태로 보입니다



왼쪽 부분을 힘으로 밀어 넣으니 살짝 부러지면서 들어간 듯 합니다

아래 사진과 같이 제 위치에 자리잡았습니다

동작시켜보니 잘 동작합니다



아래와 같이 알리에 미리 주문해 놓은 급지롤러는 수명이 다 되면 사용해야겠네요

아래 페이지에서 주문하면 4.7$에 5개를 무료배송해 줍니다

구입링크 : https://s.click.aliexpress.com/e/_AfH8xO

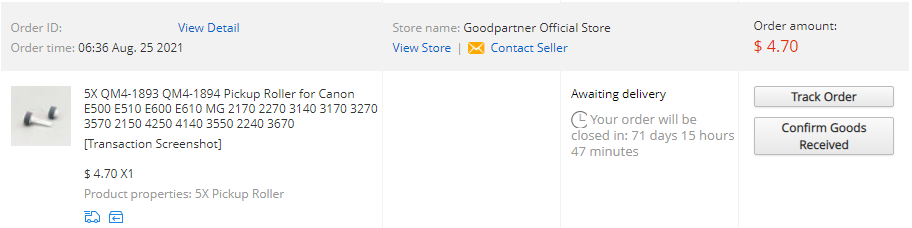

5152.0₩ 5% OFF|5X QM4 1893 QM4 1894 Pickup Roller for Canon E500 E510 E600 E610 MG 2170 2270 3140 3170 3270 3570 2150 4250 414



위의 수리 방법은 정리하여 올리니 간단하지만

그 전까지는 분해를 해야하는지 고민하고 분해해보고 하느라 시행착오가 있었습니다

분해하는 방법을 찾아보니 약간의 힌트들을 얻을수는 있지만

잘 안내된 내용은 찾을 수가 없어서 공유해 드립니다



분해가 필요한 경우 분해 순서는

1. 오른쪽 옆 커버 분리

2 왼쪽 조작패널 덮개 분리

3 왼쪽 옆 커버 분리의 순서입니다



1. 오른쪽 옆 커버 분리를 위해서는

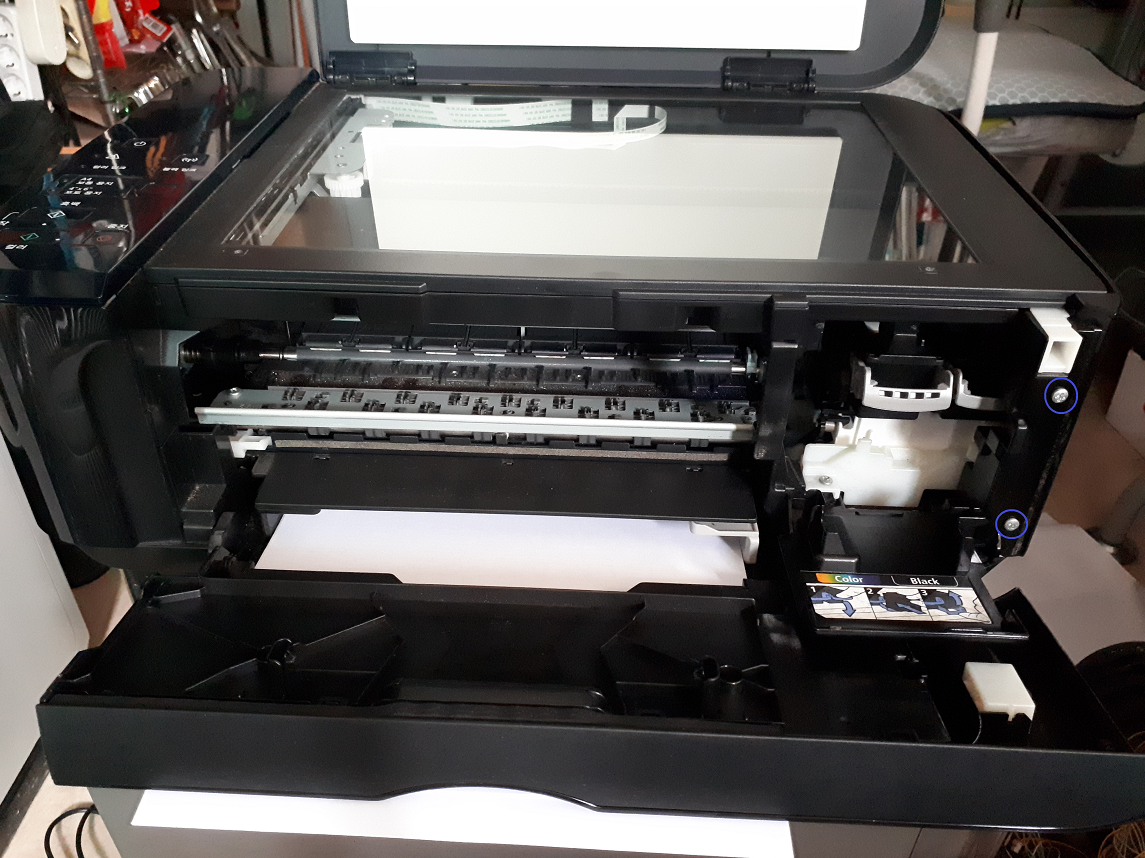

아래 사진과 같이 앞쪽 카트리지 덮개를 당겨서 열고 나사 2개를 풀고 뒤쪽 2개 나사를 풀어야 합니다



2. 왼쪽 조작패널 덮개는 살살 위쪽으로 드는 힘을 주면서 동서남북으로 움직이면 빠집니다

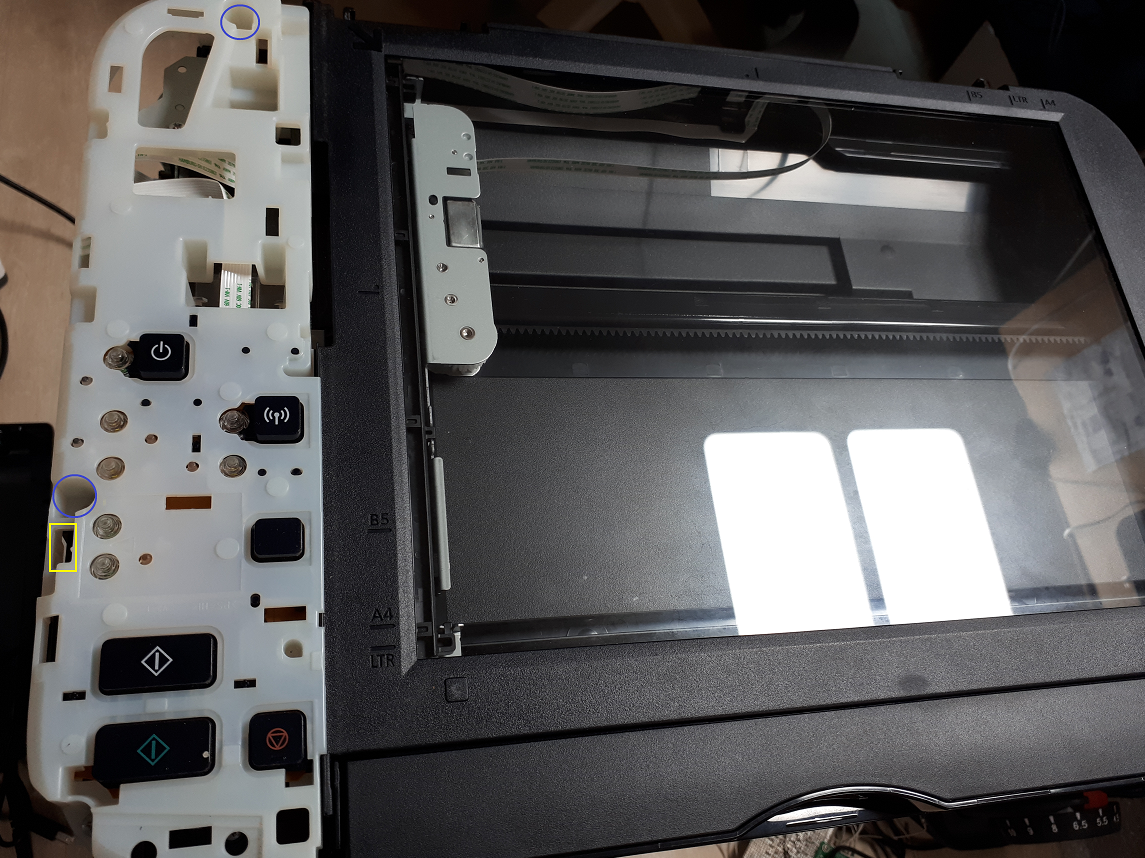

그 후 위 사진의 파랑색 동그라미 2군데의 나사를 풀거나

혹은 노랑색 네모부분에 일자 드라이버로 눌러야

3. 왼쪽 커버에 걸린 부분이 빠져서 왼쪽 커버를 왼쪽 방향으로 움직이면 열 수 있습니다



이 정도 분해한 상태에서 살펴보다가

수리를 완료하여 다시 조립하였습니다

더 분해가 필요한 경우는 다른 게시물을 검색하여 참고하세요



오늘은 Canon 잉크젯복합기 PIXMA E569의

급지불량을 수리한 내역과

분해방법을 공유해 드렸습니다
