3D 프린터로 모니터용 헤드셋 거치대 만들기, 유해성 테스트

첫 3D 프린터 구입 및 설치, 초기 테스트는 아래의 글로 공유해 드렸습니다

https://robocomman.tistory.com/474

첫 3D Printer(KINGROON KP3S 3.0 130$) 구입/설치기



3D 프린터의 활용에 익숙해지려고

검색하다보니 유해성에 대한 언급들이 보입니다

ABS 필라멘트는 유해물질

PLA 필라멘트는 미세먼지에 대해 경고하고 있습니다



코로나 시대를 맞아

영상통화 혹은 음성회의가 많이 활용되고 있어서

컴퓨터에 헤드셋 하나 정도는 필수입니다



헤드셋은 부피가 조금 있는데 컴퓨터 책상에 올려놓으면 조금 애매하여

모니터에 부착하는 거치대를 알리에서 1$이내로 주문했었습니다

판매자가 배송을 했다고 하지만

물건은 안와서 Dispute 를 이용하여 환불 받은 적이 있습니다



오늘은 3D 프린터로 모니터용 헤드셋 거치대를 출력한 과정과

보유한 미세먼지 및 유기화합물 측정기로 측정한 결과를

공유해 드립니다



모니터용 헤드셋 거치대는 적당한 3D 모델을 제작한 사람이 이미 있을 것 같습니다

검색해보니 아래의 디자인이 사용하기에 적당해 보입니다



https://www.thingiverse.com/thing:4700116

Monitor Headphone Stand by Patrick_Fulton



모니터에 거치하는 부분의 폭이 2cm 정도인데

집에 모유한 모니터들은 모두 3cm 근처라 사용할 수 없습니다



모니터의 거치하는 부분에서 뒤쪽에 수직으로 나온 부분을 제거하면

모니터의 두께에 관계없이 장착이 가능할 것 같습니다



먼저 3D 프린터를 사용중인 친구가 사용중이라는

Open source 3D 모델 편집기인 blender 를 설치합니다

https://www.blender.org/



처음 써보지만 메뉴들을 천천히 살펴보고

눌러봐서 아래와 같이 수정하였습니다

제작자가 만든 원래의 모델은

이 방향으로 출력해야 출력이 용이했던 모양인지

위 화면의 방향입니다



저도 초보라 이대로 출력했더니

중간의 수평으로 긴 부분을 출력하려는 순간에

헤드가 이미 출력되어 있는 수직으로 부분을 살짝 건드리면서

출력물이 기울어집니다

결과적으로 계속 출력할 수 없는 상태가 되어 버립니다



가만 생각해보니

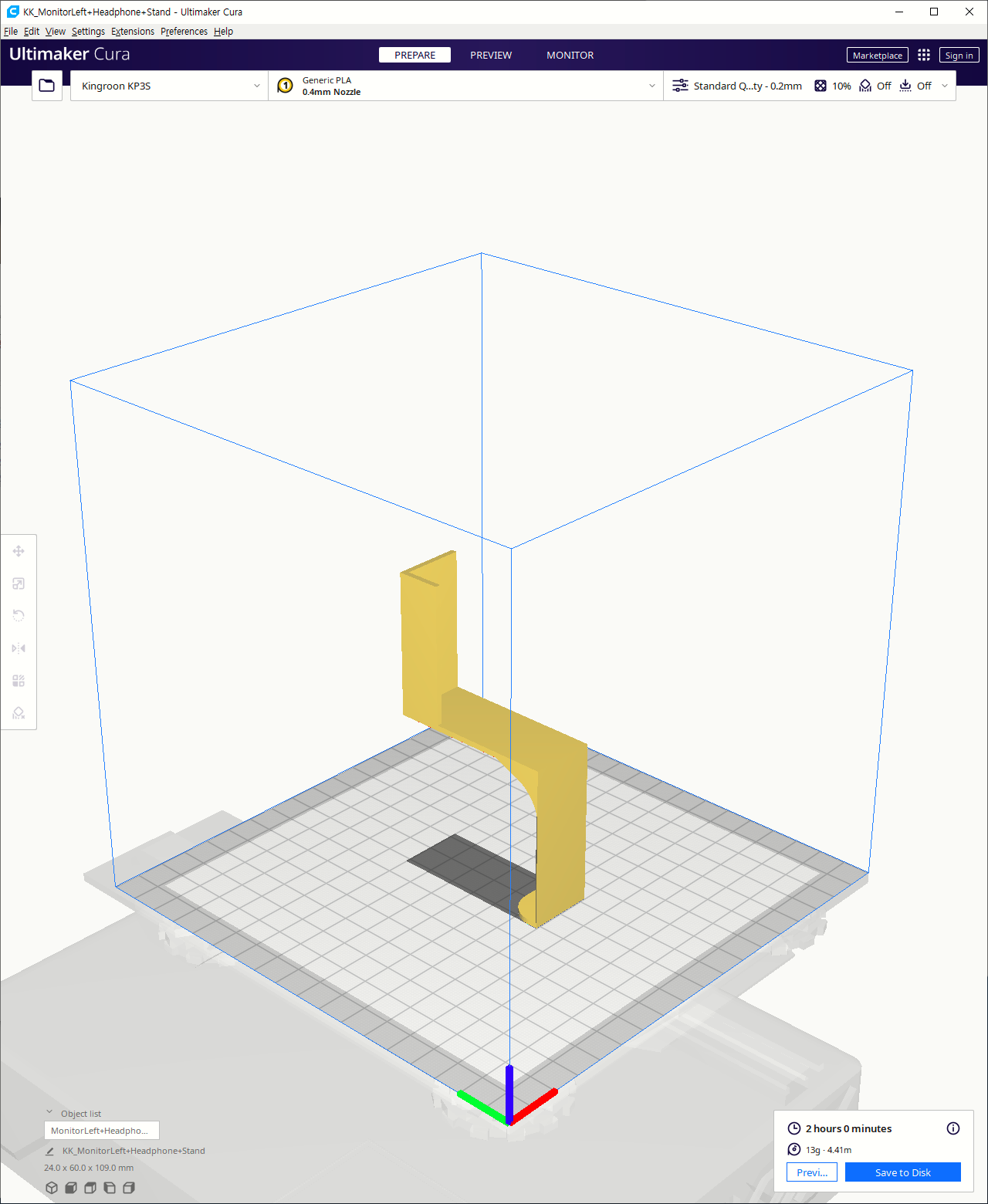

제가 수정한 위 화면의 모델은

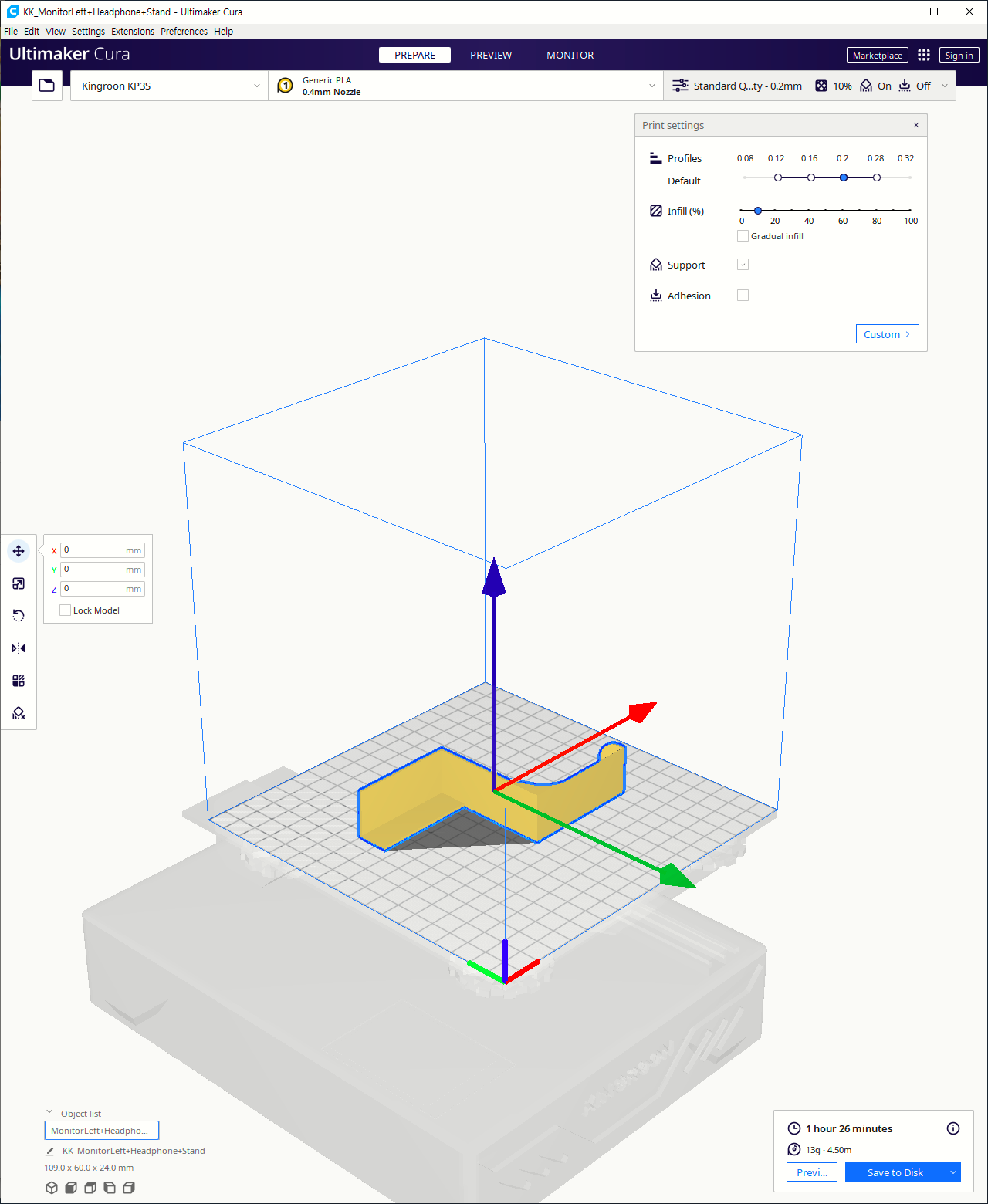

아래와 같이 회전하여 출력하는 것이

출력물의 경사진 부분에서 필라멘트의 흘러내림이나

출력물과 헤드가 간섭되는 걱정이 줄어들 것 같습니다

출력시간도 30분이나 줄어들었네요

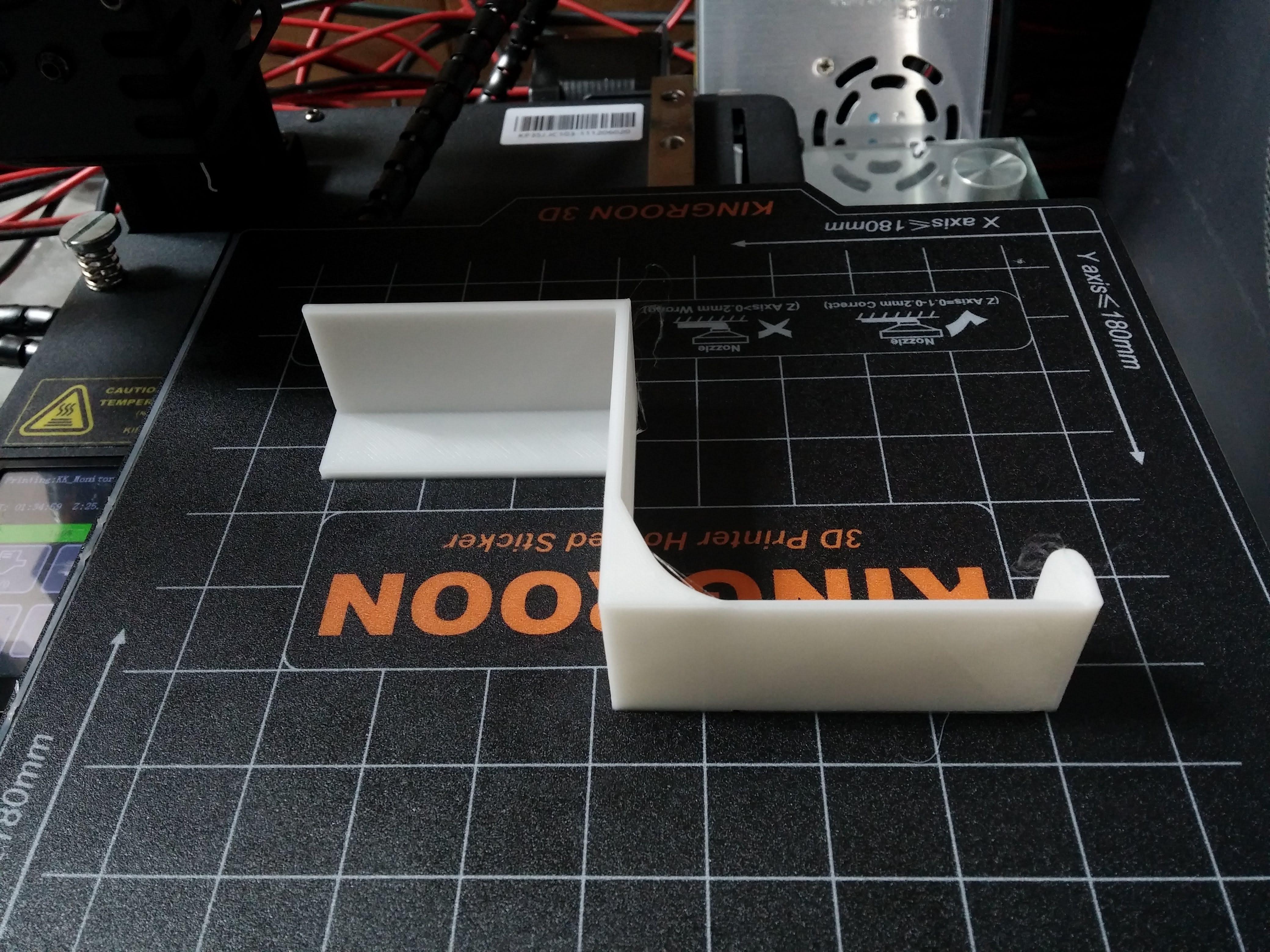

아래 사진과 같이 잘 출력되었습니다

흰색으로 출력된 거치대는

제 오픈형 모니터에

자동차용 테이프로 잘 붙여서 사용 중입니다





가족들도 헤드폰 거치대가 필요하다고 하는데 모두 모니터가 검은색입니다

검은색 모니터에 흰색 헤드폰 거치대를 장착하기는 무리가 있어서

검은색 필라멘트를 아래 링크에서 PLA+ 로 주문하였습니다

https://dyairkorea.com/product/detail.html?product_no=26&cate_no=97&display_group=1

덕유항공 3D프린터

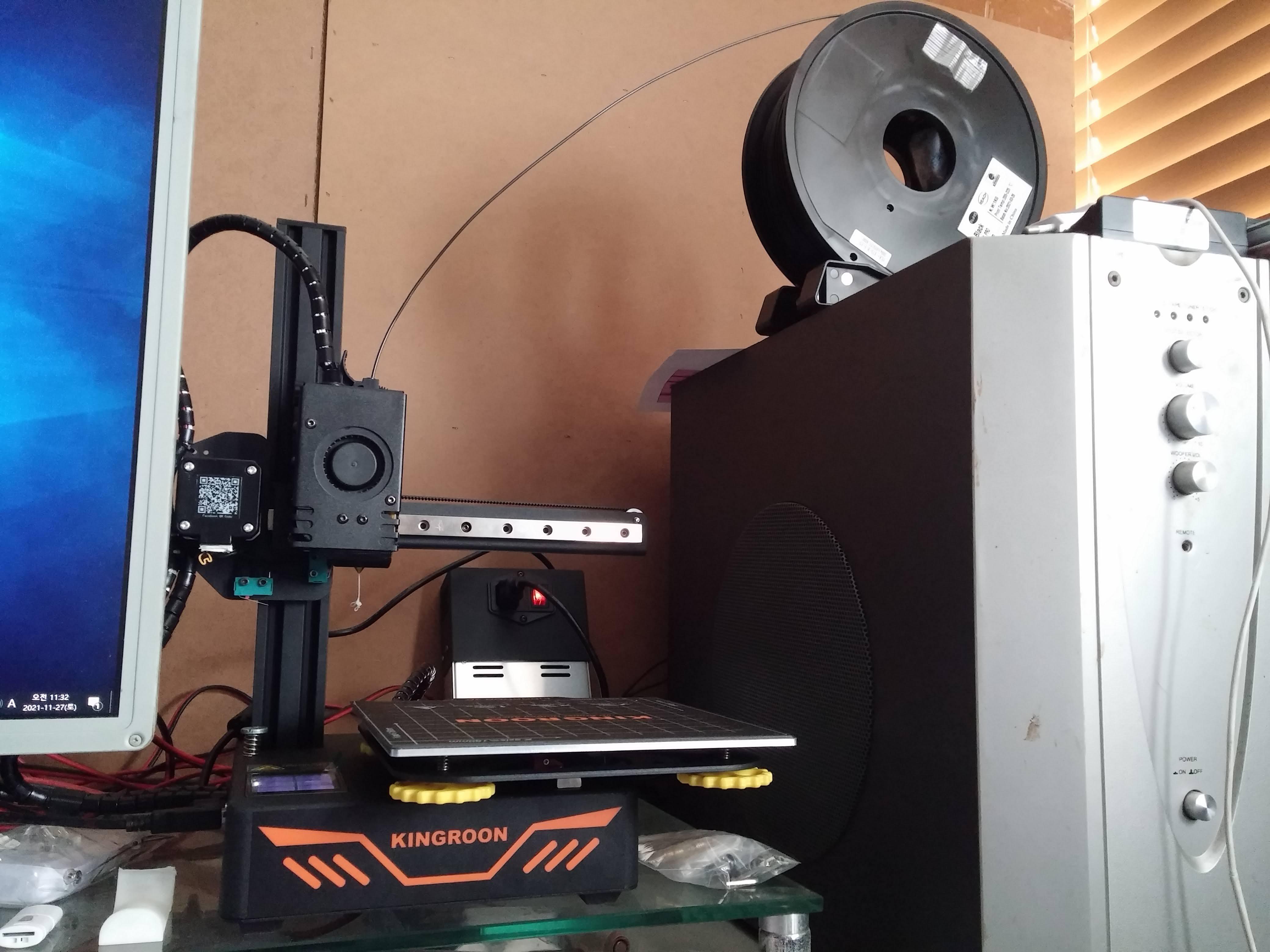

배송받은 필라멘트로 교체한 사진입니다

이전에 사용하던 흰색 필라멘트가

예열 및 검은 필라멘트 장착으로 인해 살짝 밀려나와 있습니다

필라멘트 교체방법이 궁금하신 분은

맨 위에 링크해 드린 구입/설치글을 참고하세요



검은색 필라멘트로 가족 3명의 모니터용 헤드셋 거치대를 출력해야 합니다

1개당 1시간 30분이면 3시간 30분이 소요되네요

게다가 중간에 출력물을 떼어내고 다시 출력을 시작하는 조작도 필요합니다

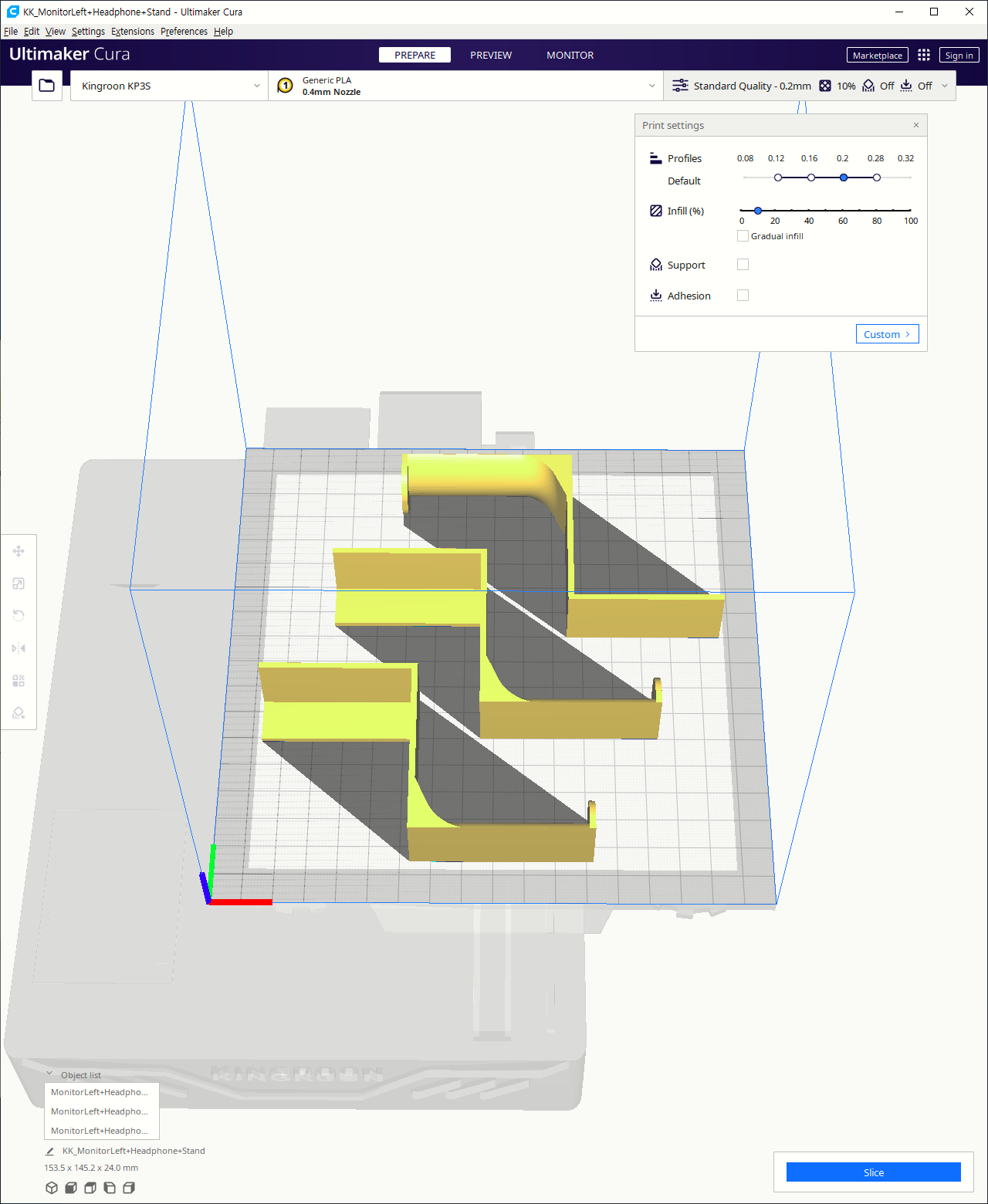

CURA에서 출력물을 오른쪽 클릭하면 나오는 메뉴에서 Multiply selected 를 선택하거나

Ctrl-M 을 눌러서 출력물을 복사하면

아래 화면과 같이 동시에 여러개를 출력할 수 있습니다



Slice 해보니 출력 예상시간은 4시간 정도입니다

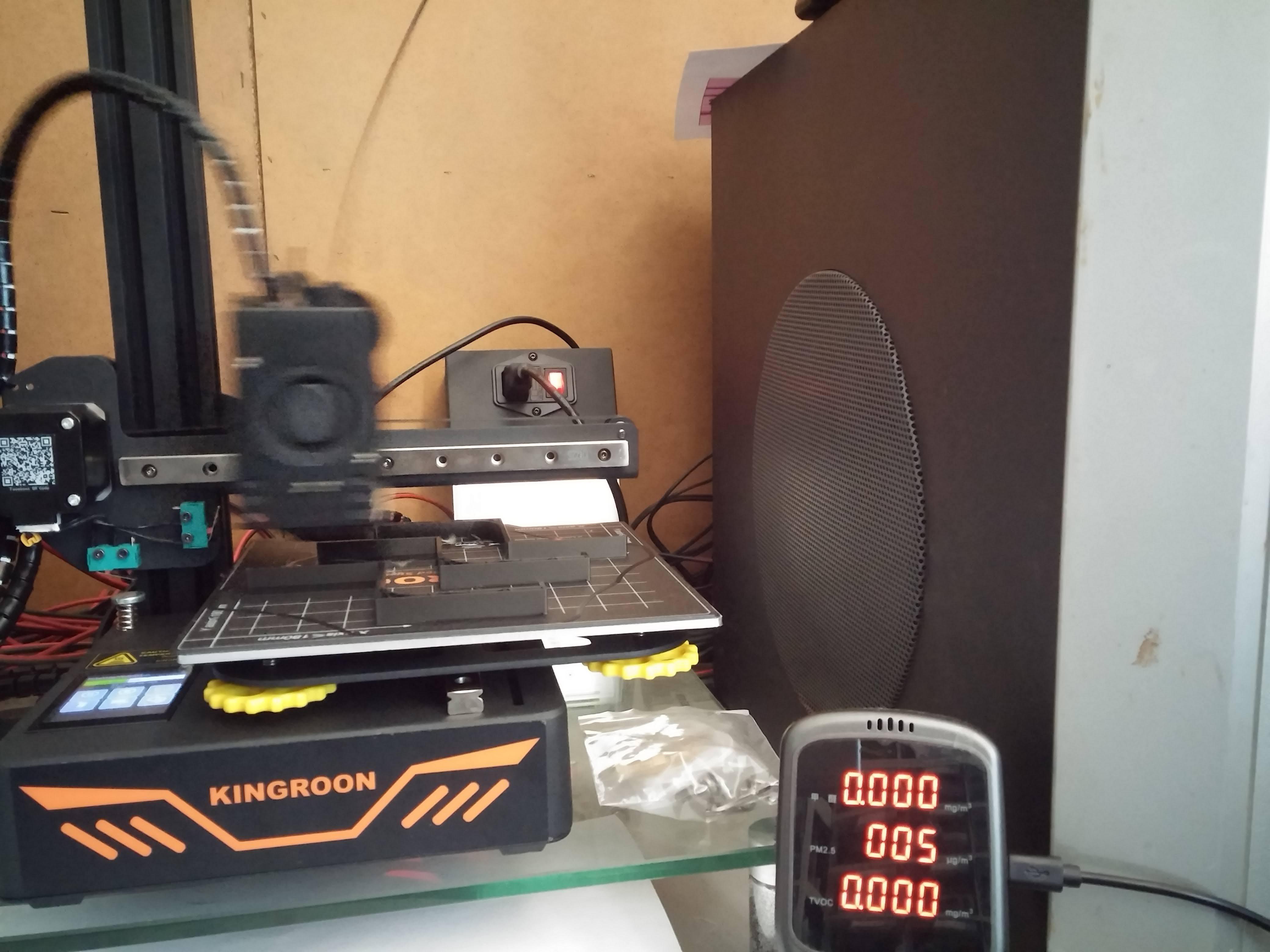

출력하면서 미세먼지가 발생되는지 혹은 유기화합물이 나오는지

아래 사진과 같이 측정해 봅니다

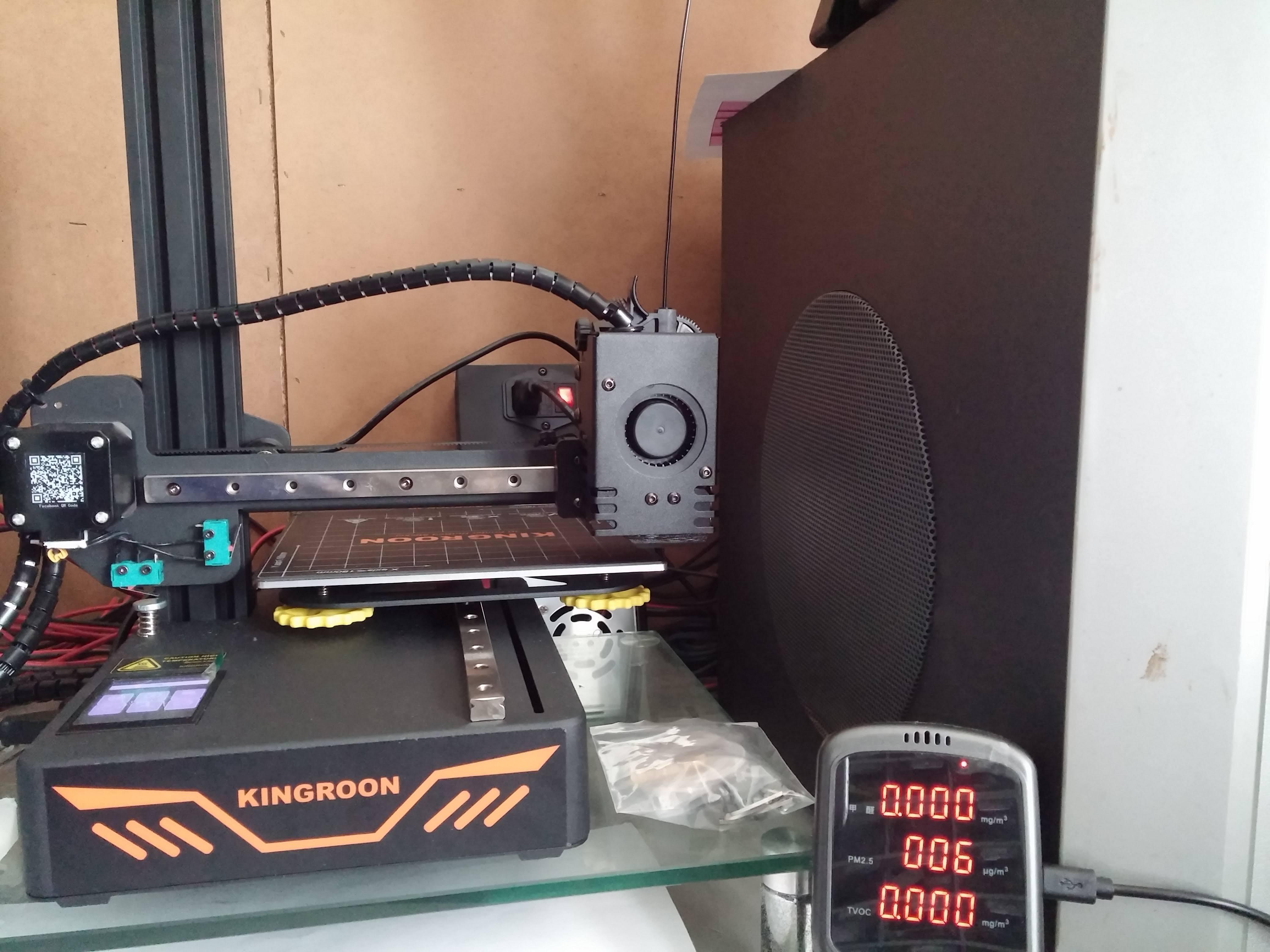

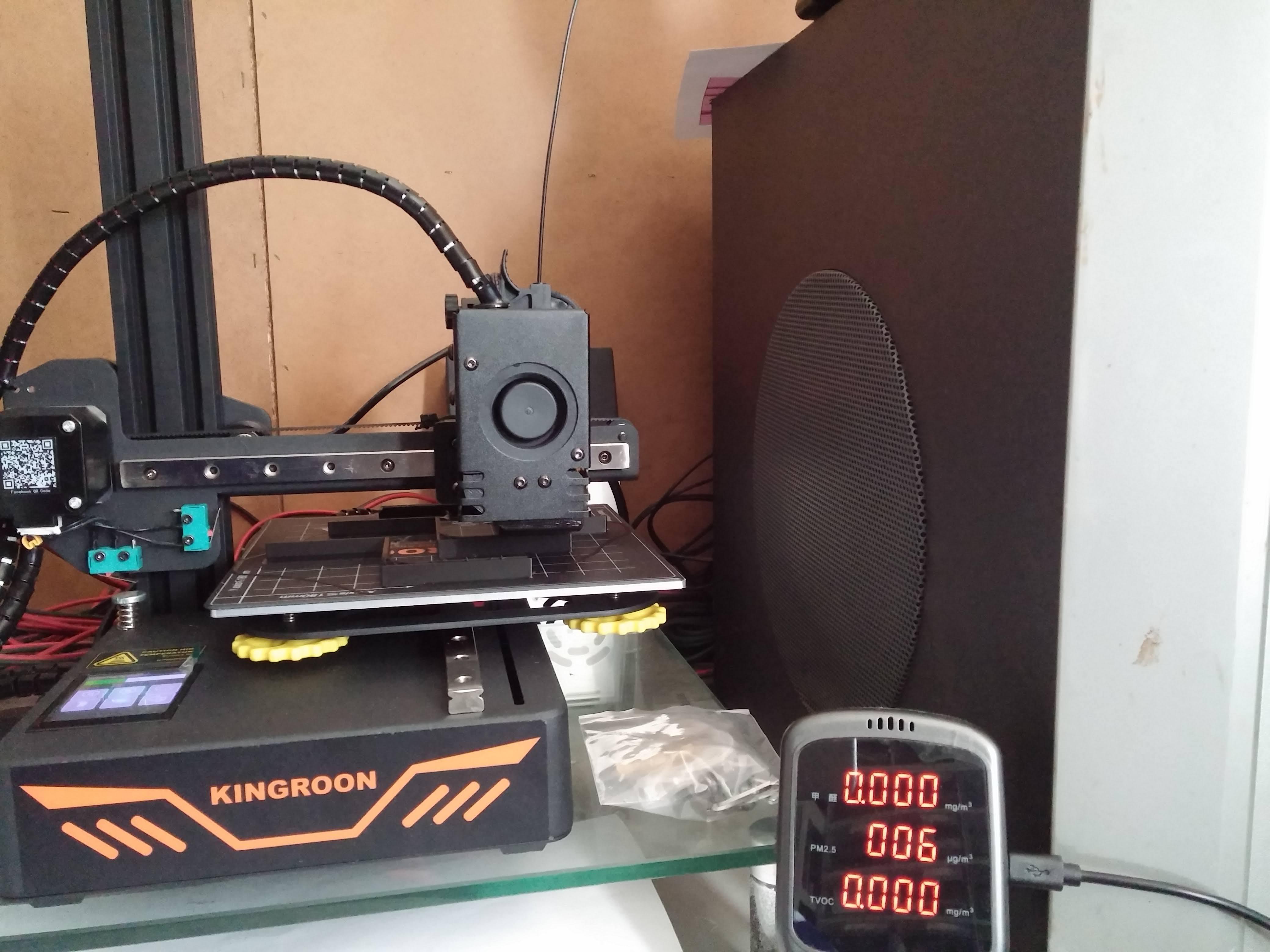

출력을 시작할 때의 상태는 PM2.5만 6ug/m3 인 상태입니다

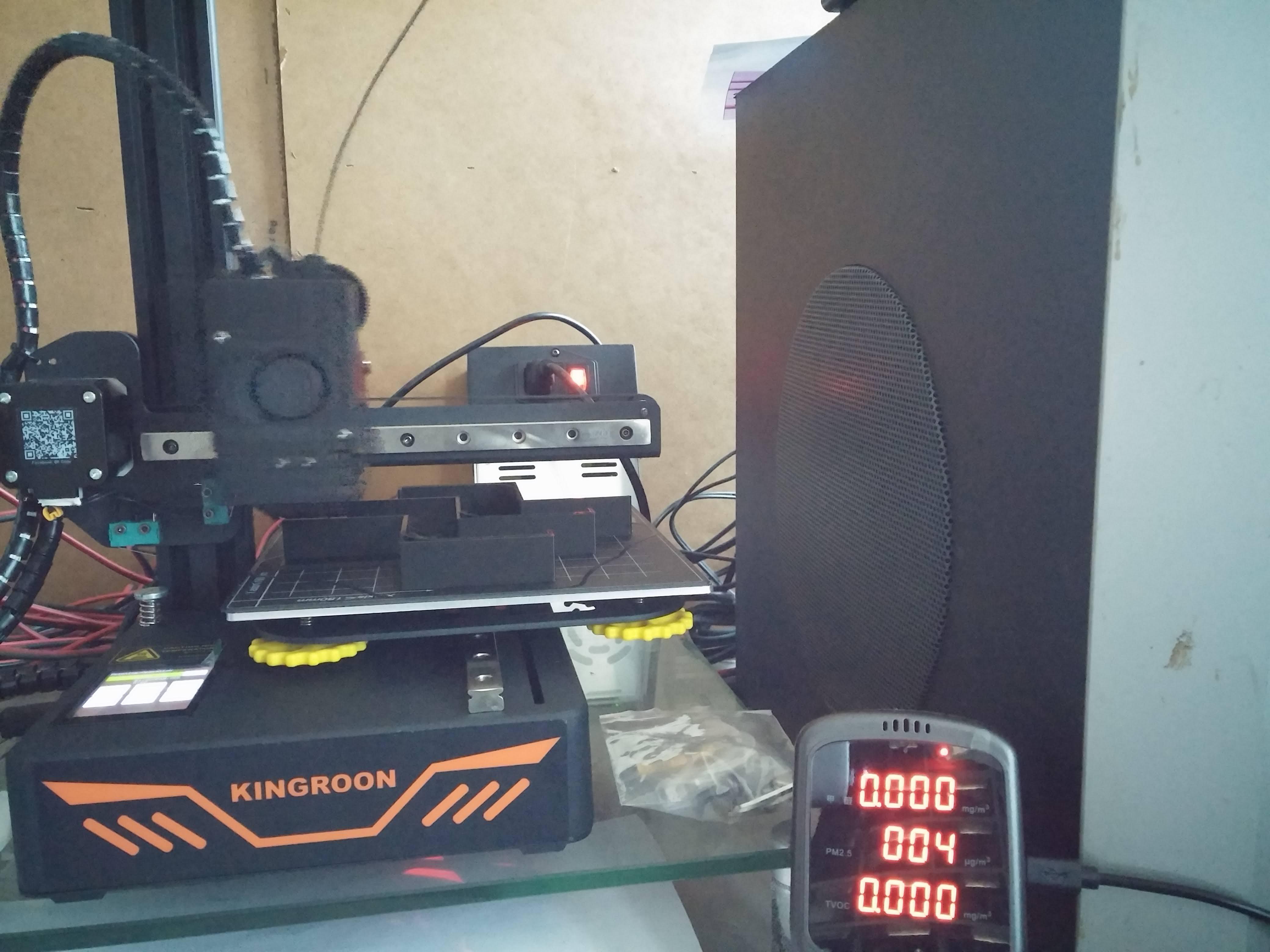

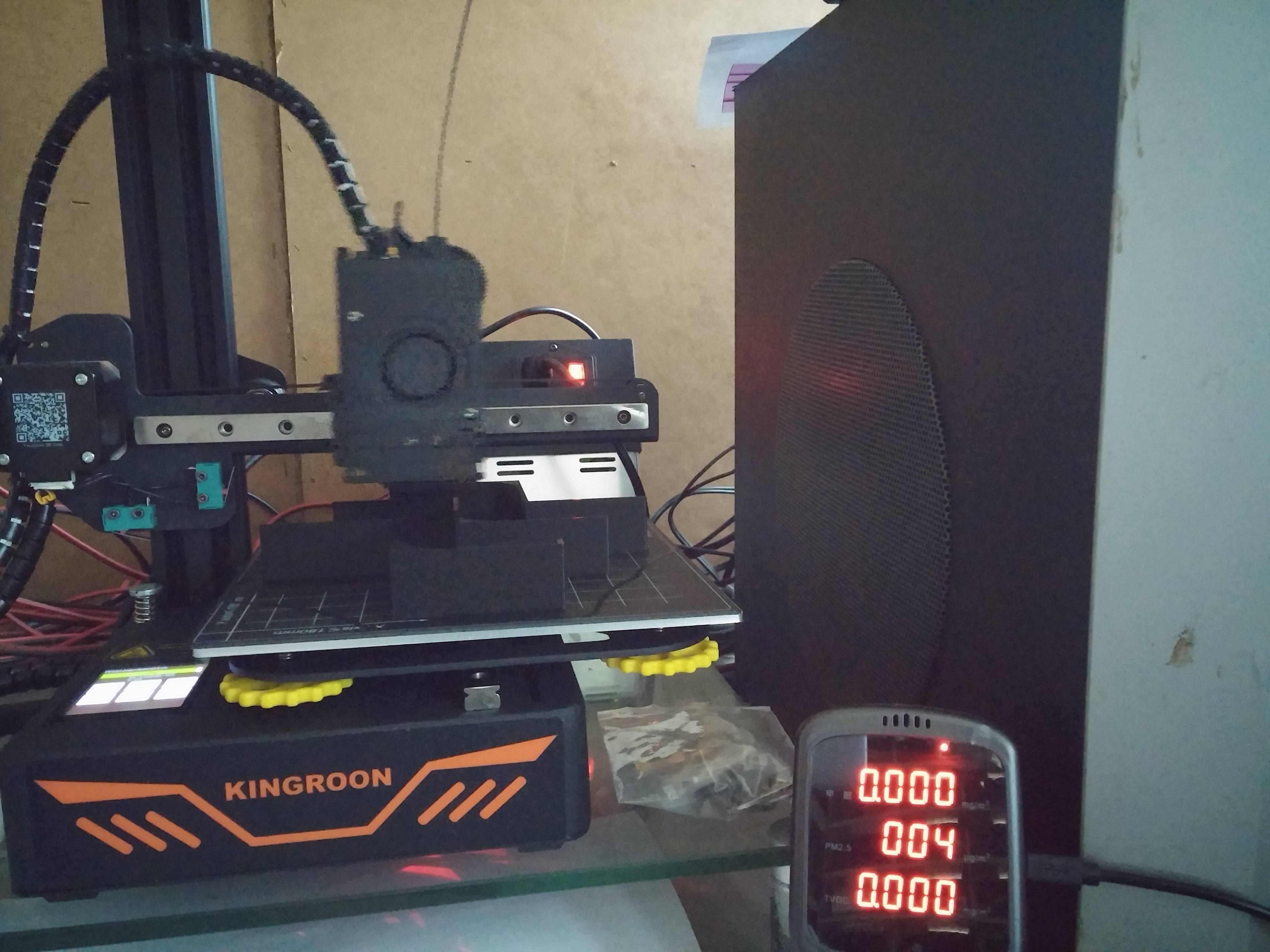

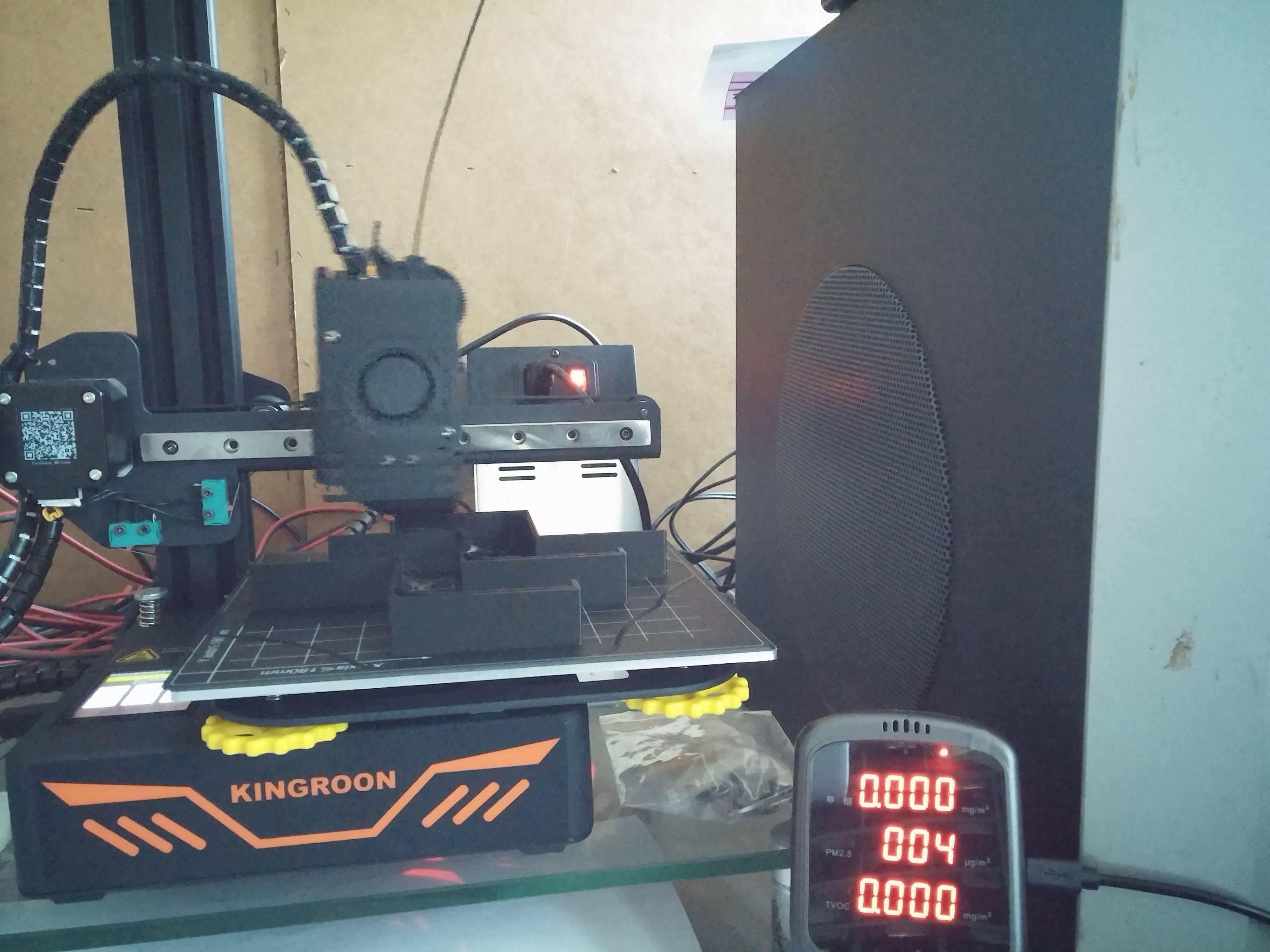

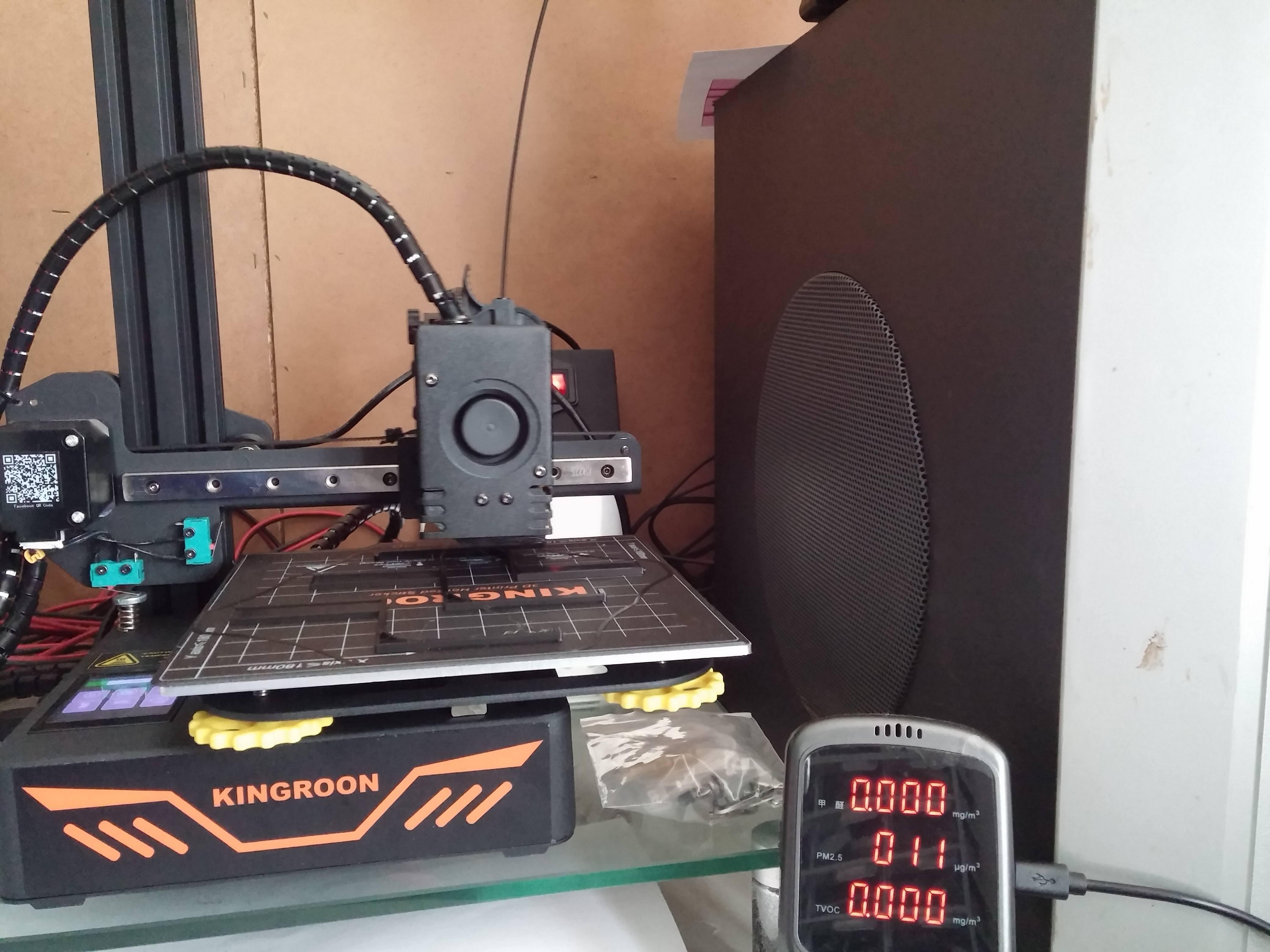

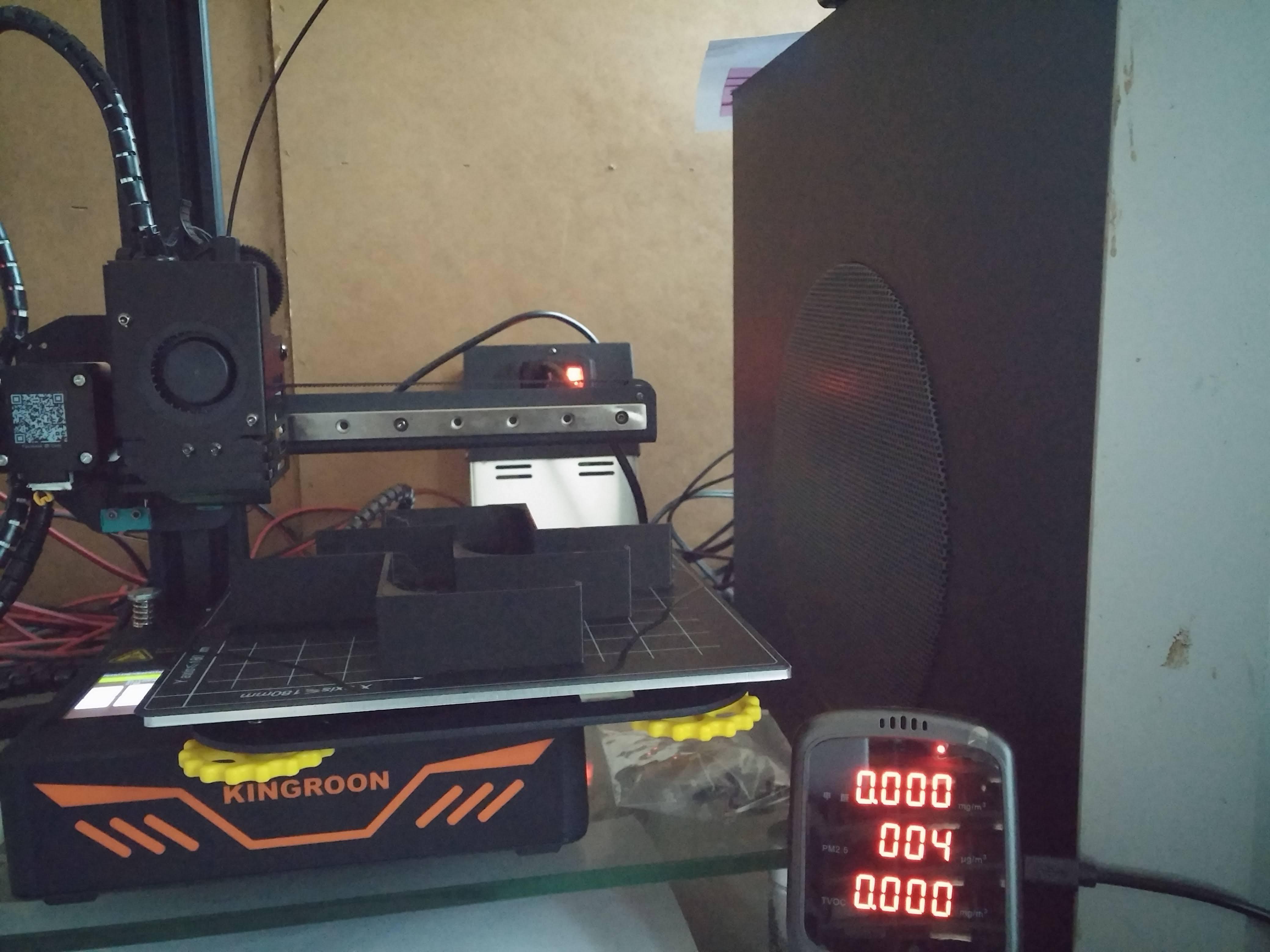

아래 사진들을 쭉 보시면

중간에 PM2.5 수치만 약간 변화가 있는데

일정한 방향성이 없어서

3D 프린터 출력으로 인한 변화라고 보기는 어렵습니다





출력에 4시간 정도 소요되었지만

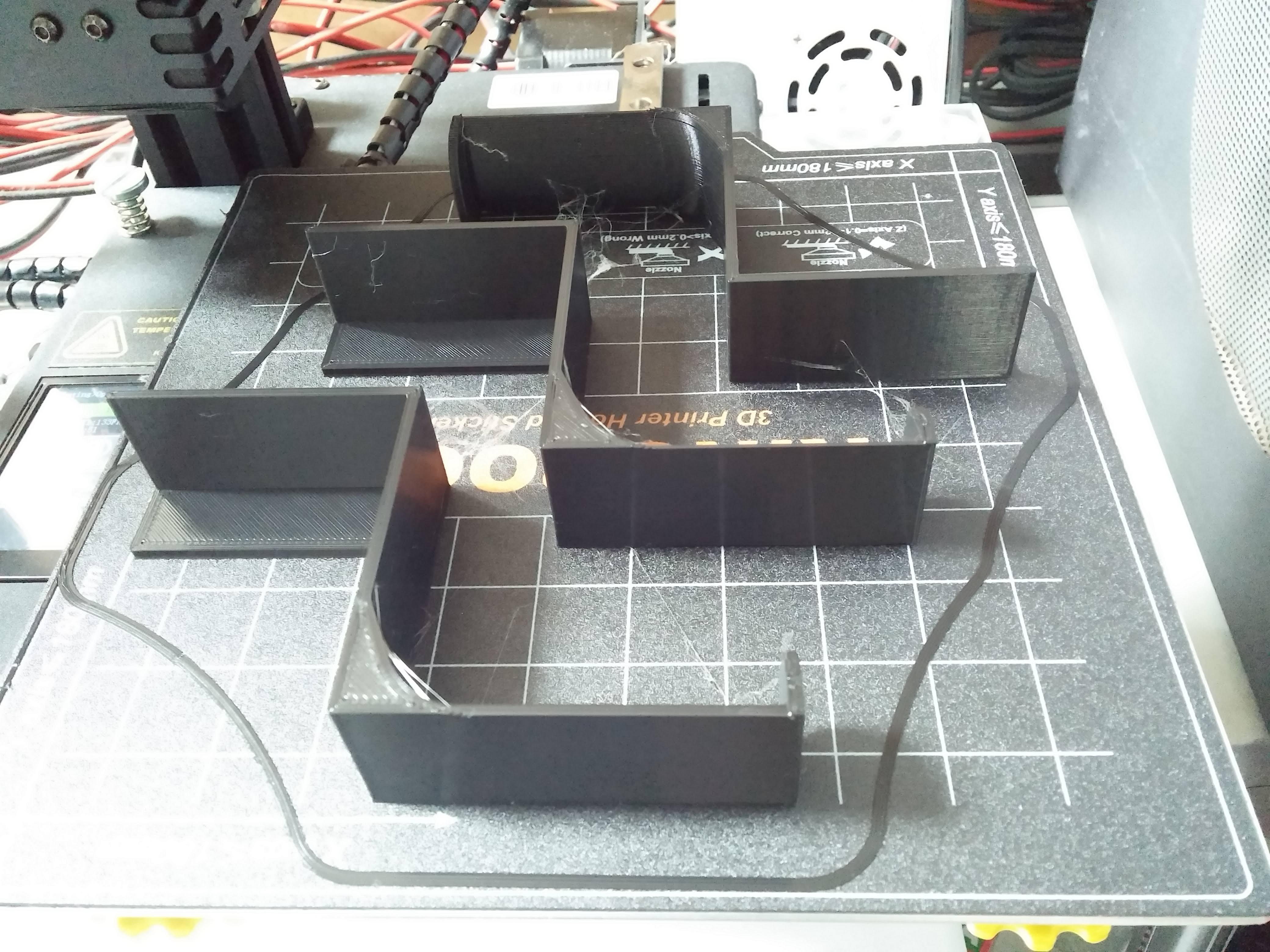

아래 사진과 같이 한꺼번에 모두 출력되니 편리합니다

가족들이 출력물을 보더니 괜찮다며

차량용 테이프로 모니터에 부착해서 잘 사용하고 있습니다



오늘은 필요한 물품이었던 모니터용 헤드셋 거치대를

원하는 형태와 비슷한 것으로 검색 후

사용환경에 맞게 수정하고

3D 프린터로 출력한 내용을 공유해 드렸습니다



미세먼지와 유기화합물 측정에 관한 부분은

3D 프린터 모델과 출력설정상태, 사용한 필라멘트가 모두 관련이 있습니다

모든 환경에서 동일할 수는 없으니 참고만 해 주시기 바랍니다
