첫 3D Printer(KINGROON KP3S 3.0 130$) 구입/설치기

3D printer가 보급되기 시작한지도 몇년이 지났습니다

먼저 3D printer 사용해본 친구가 조금 어려운 점이 있다는 이야기를 하곤 했었습니다



올해 들어 유투브에 가끔 가성비 3D Printer 소개로 KINGROON의 KP3S 제품이 보입니다

올해 중반쯤에는 KP3S의 단점이 개선된 KP3S 3.0 이 소개되고 호평이 많습니다

그 뒤로는 KP3S 3.0 의 사용자가 늘어나는지 유투브나 블로그에 관련 내용이 많아지길래

알리익스프레스의 Wish List 에 등록해 놓았습니다



3D printer는 처음이지만

다행히 구입, 개봉, 설치, 레벨링, 테스트 출력까지 모두 잘 되었습니다

저처럼 처음 하시는 분들이 쉽게 따라하실 수 있도록 공유해 드립니다





1. 구입 및 개봉

2021 광군절을 맞아

아래링크에서 추가 노즐 3개만 선택하고

쿠폰을 적용하여 130.85$에 주문했습니다

https://s.click.aliexpress.com/e/_9fdcAS

180182.0₩ 50% OFF|KINGROON KP3S 3D 프린터 고정밀 인쇄 업그레이드 DIY 3d 프린터 키트 터치 스크린 인쇄



출력에 필요한 재료인 필라멘트는 국내에서 구입하는 것이 좋다는 글이 많아서

아래 링크에서 구입하였습니다

https://coupa.ng/caFhu2



구입후에 추가구입을 위해 찾아보니

덕유항공 PLA+ 필라멘트는 아래링크에서 구입하시는 것이 저렴하고 배송비도 무료입니다

https://dyairkorea.com/product/detail.html?product_no=26&cate_no=97&display_group=1

덕유항공 3D프린터

PLA+ 필라멘트는 PLA 필라멘트에 비해 강도가 3배정도 된다고 합니다

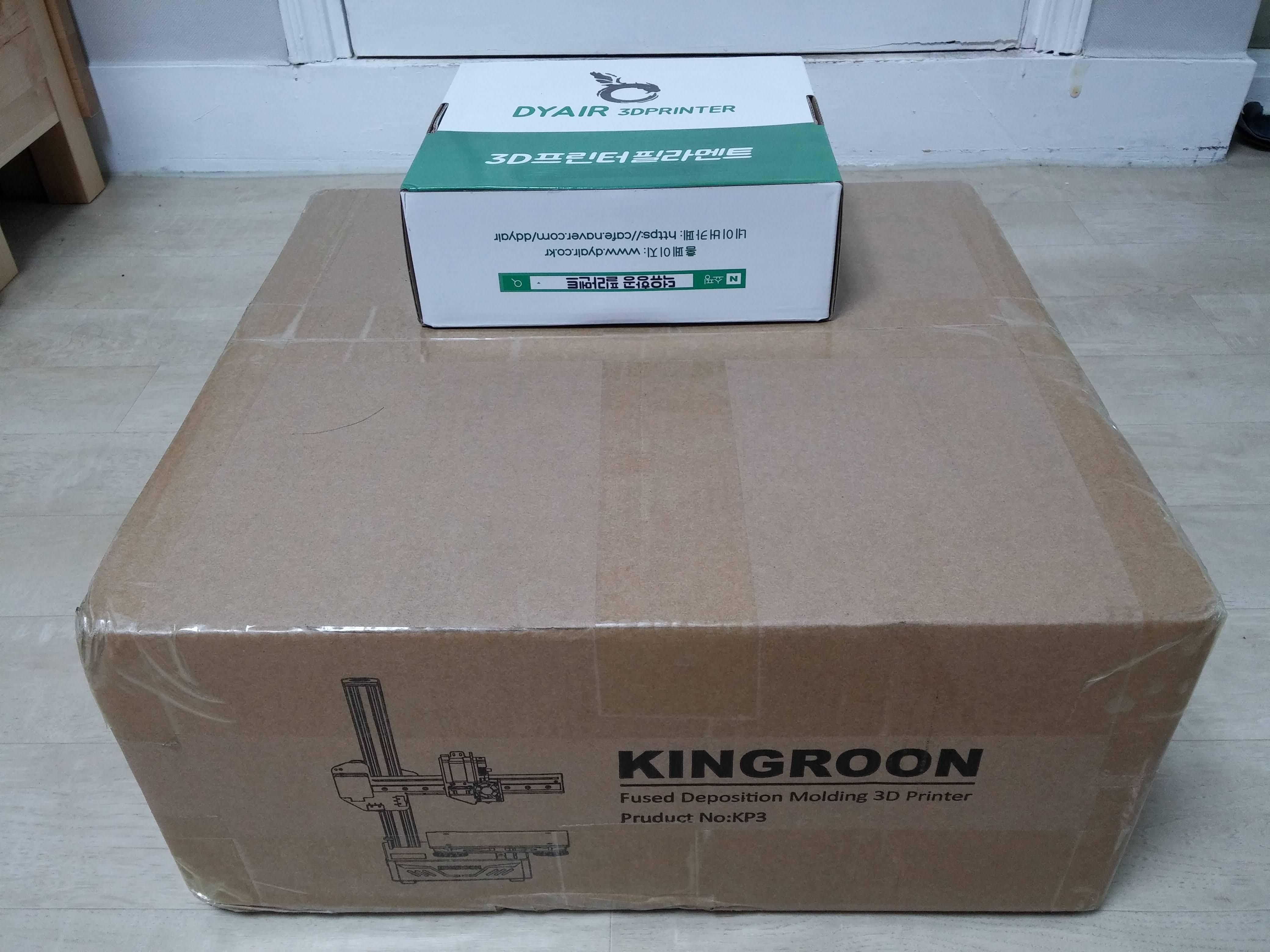

아래 사진은 알리익스프레스에서 배송받은 KINGROON KP3S 3.0 3D printer 와

쿠팡에서 구입한 덕유항공 PLA+ 필라멘트입니다

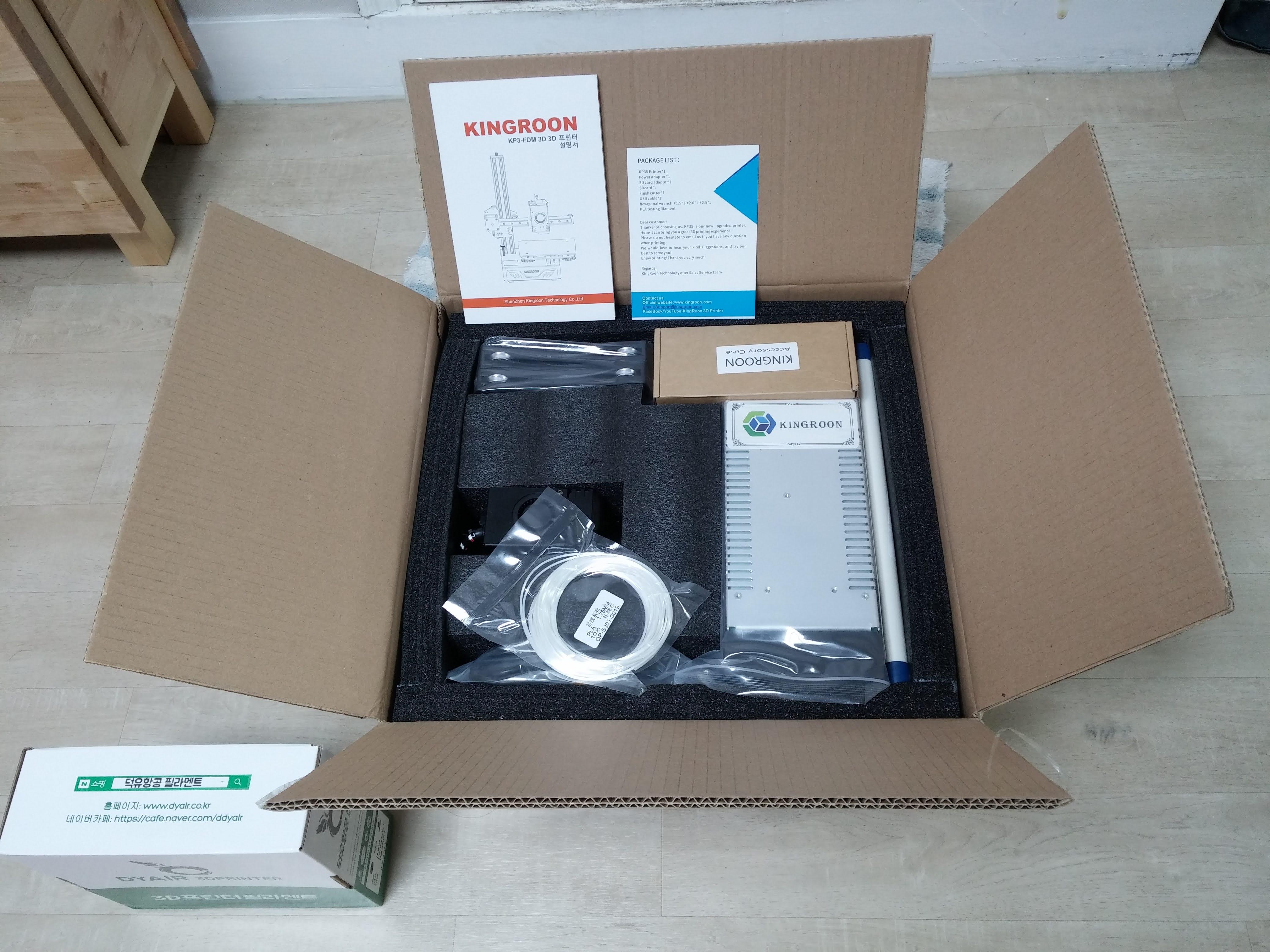

3D Printer 박스를 열어본 모습입니다

한글설명서와 보증서, 테스트용 PLA 필라멘트가 보입니다

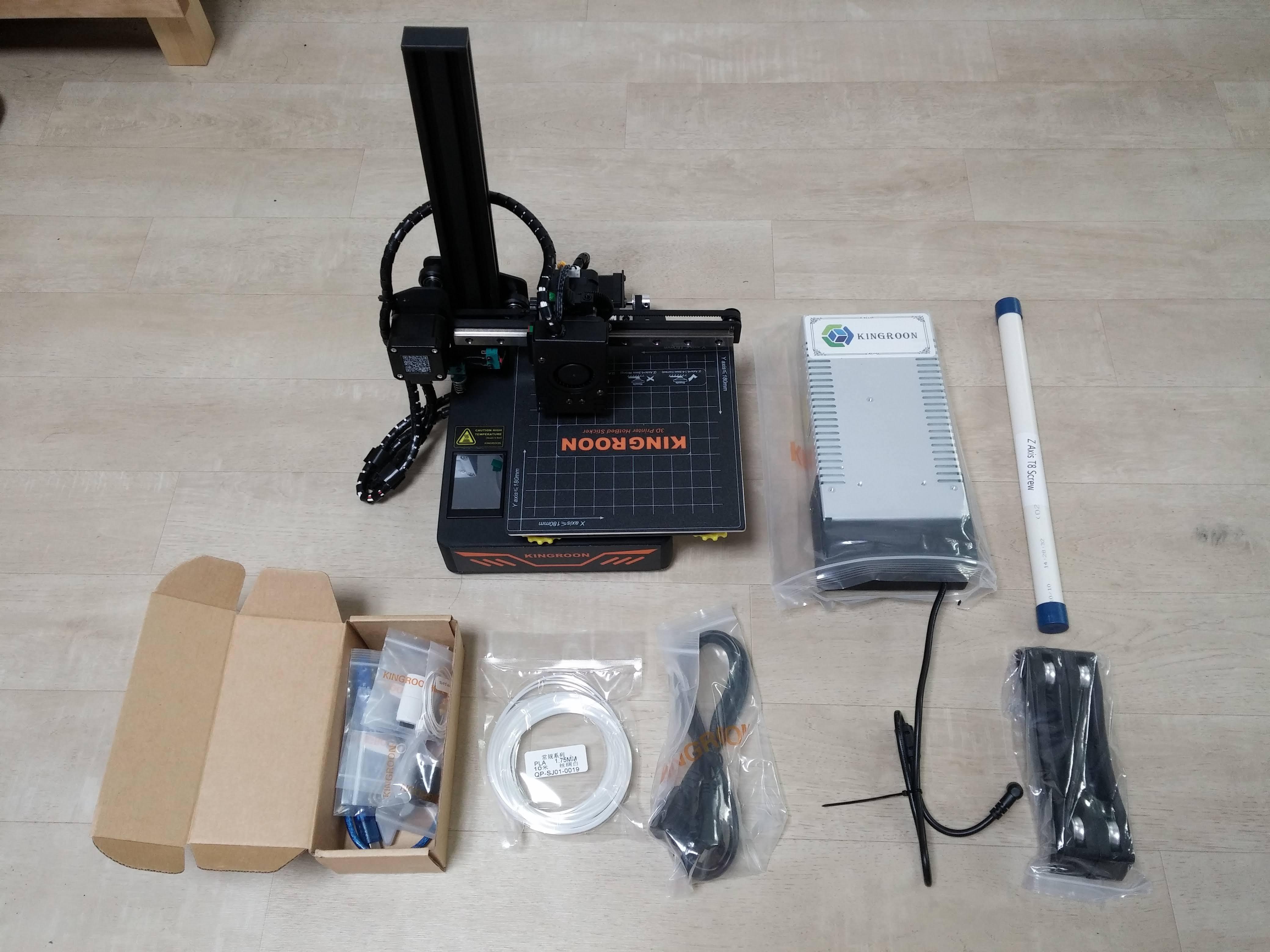

박스의 내용물을 꺼낸 모습입니다

3D printer 의 XZ축은 꺼내서 올려만 놓았습니다

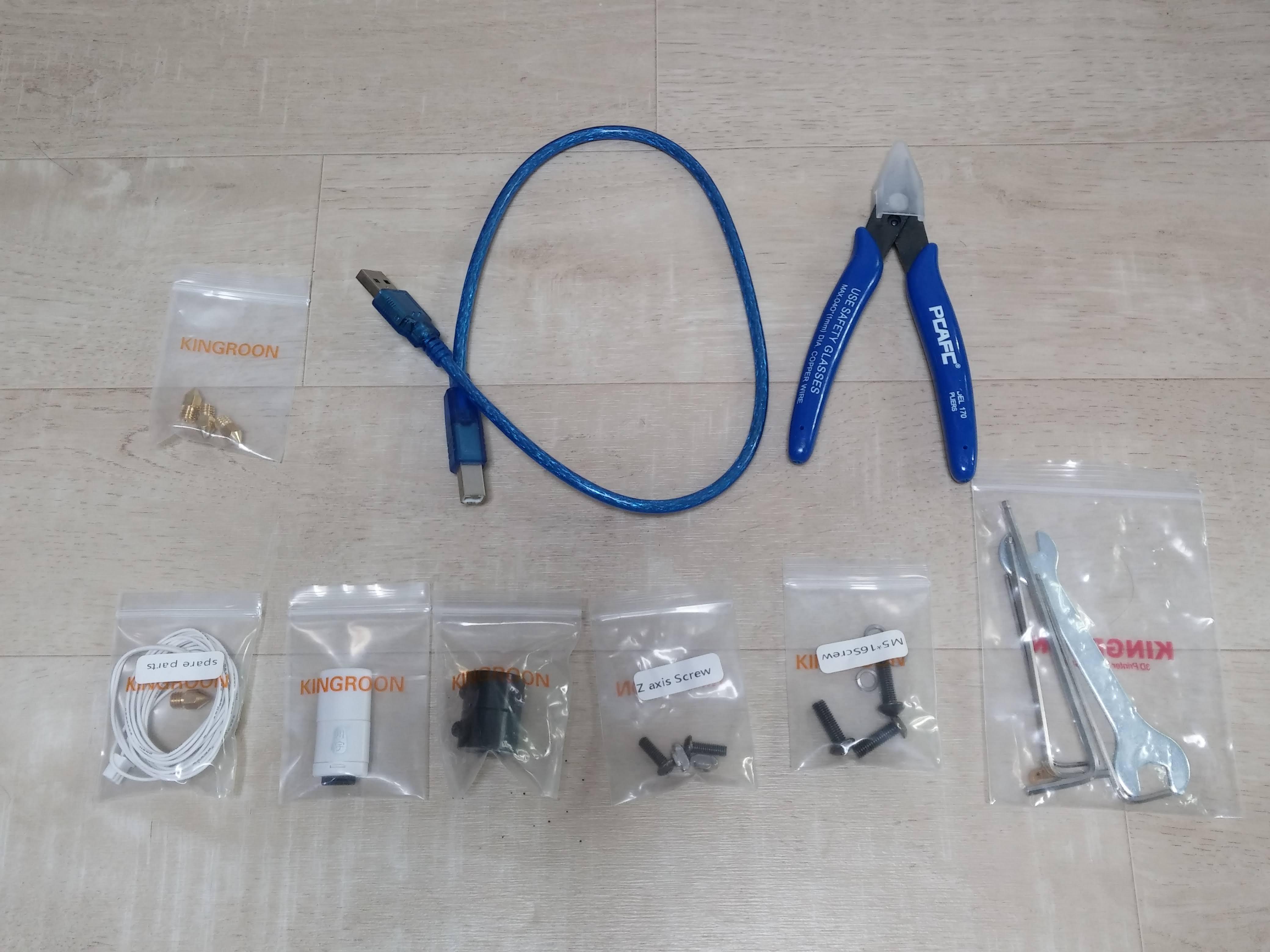

위 사진 왼쪽 하단의 부속품 박스의 내용물을 꺼내 보았습니다

위 사진 왼쪽 상단에는 추가로 선택하여 구입한 노즐입니다

나머지는 기본 부속품입니다





2. 조립 및 설치

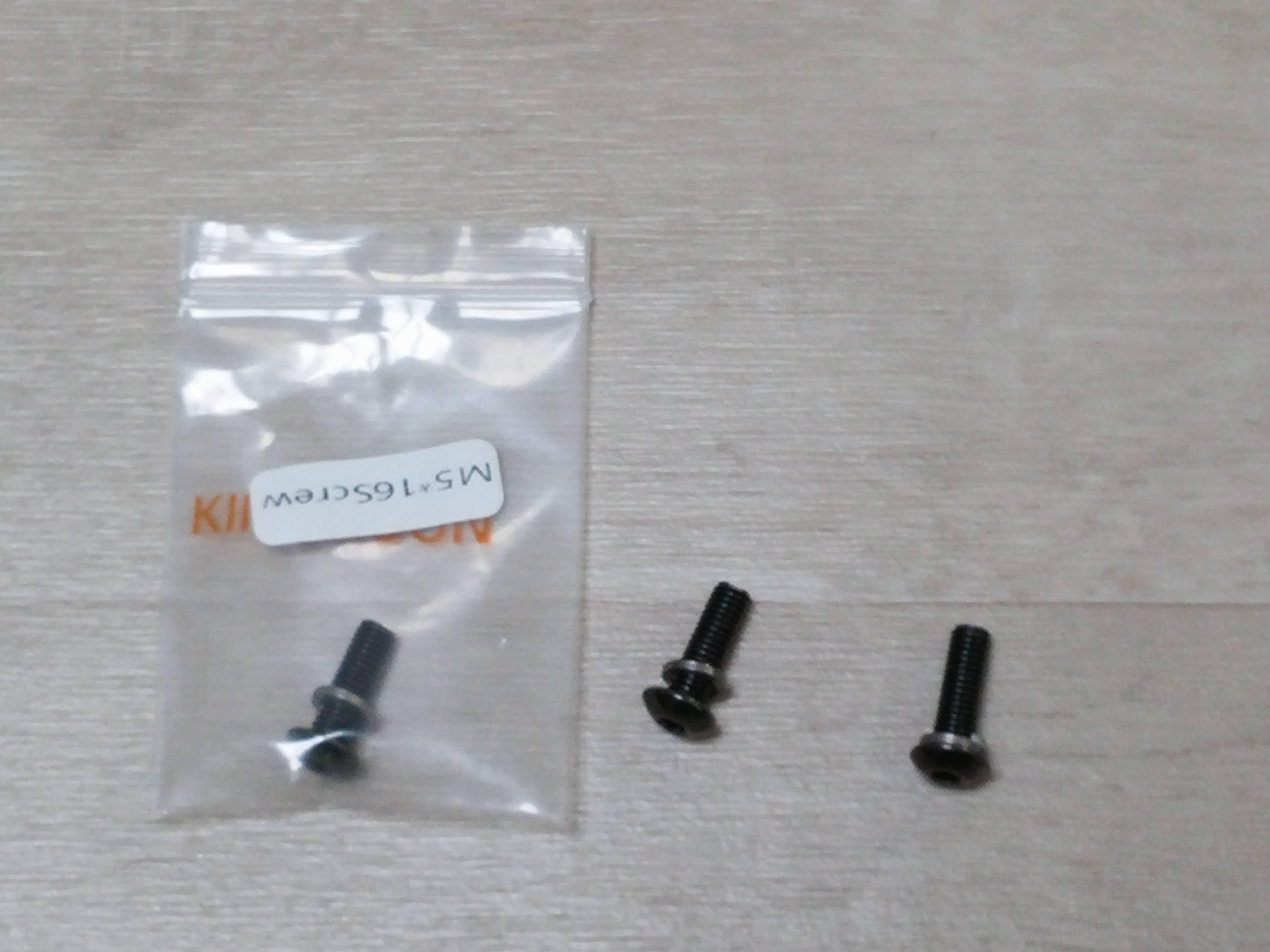

아래사진은 바닥에서 Z축을 잡아주는 M5 나사입니다

3개가 들어있는데 2개만 사용하면 됩니다

와셔를 결합해 주세요



한글설명서를 보면서 조립을 진행하는데

XZ축과 본체의 결합에 조금 어려운 부분이 있습니다

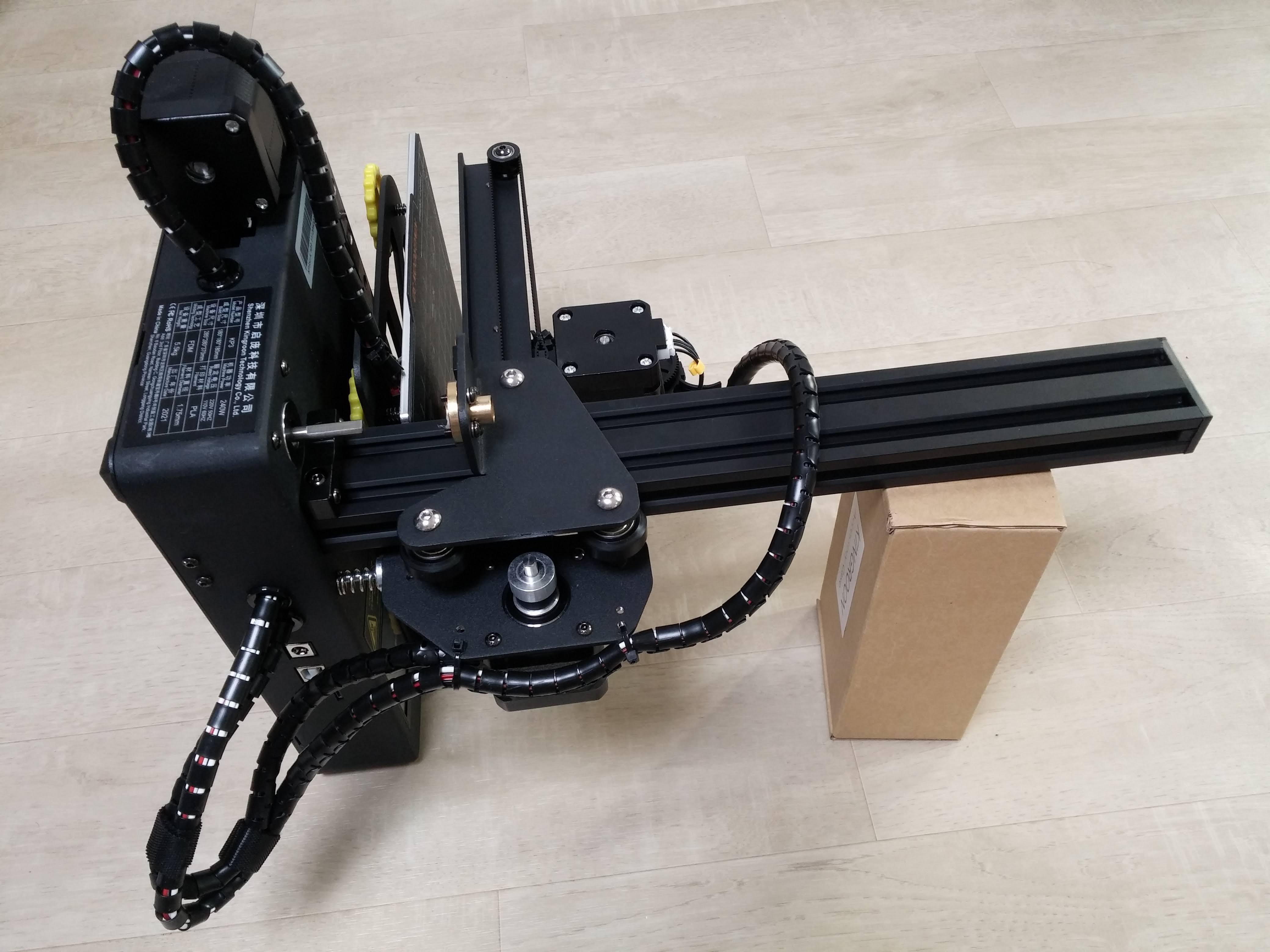

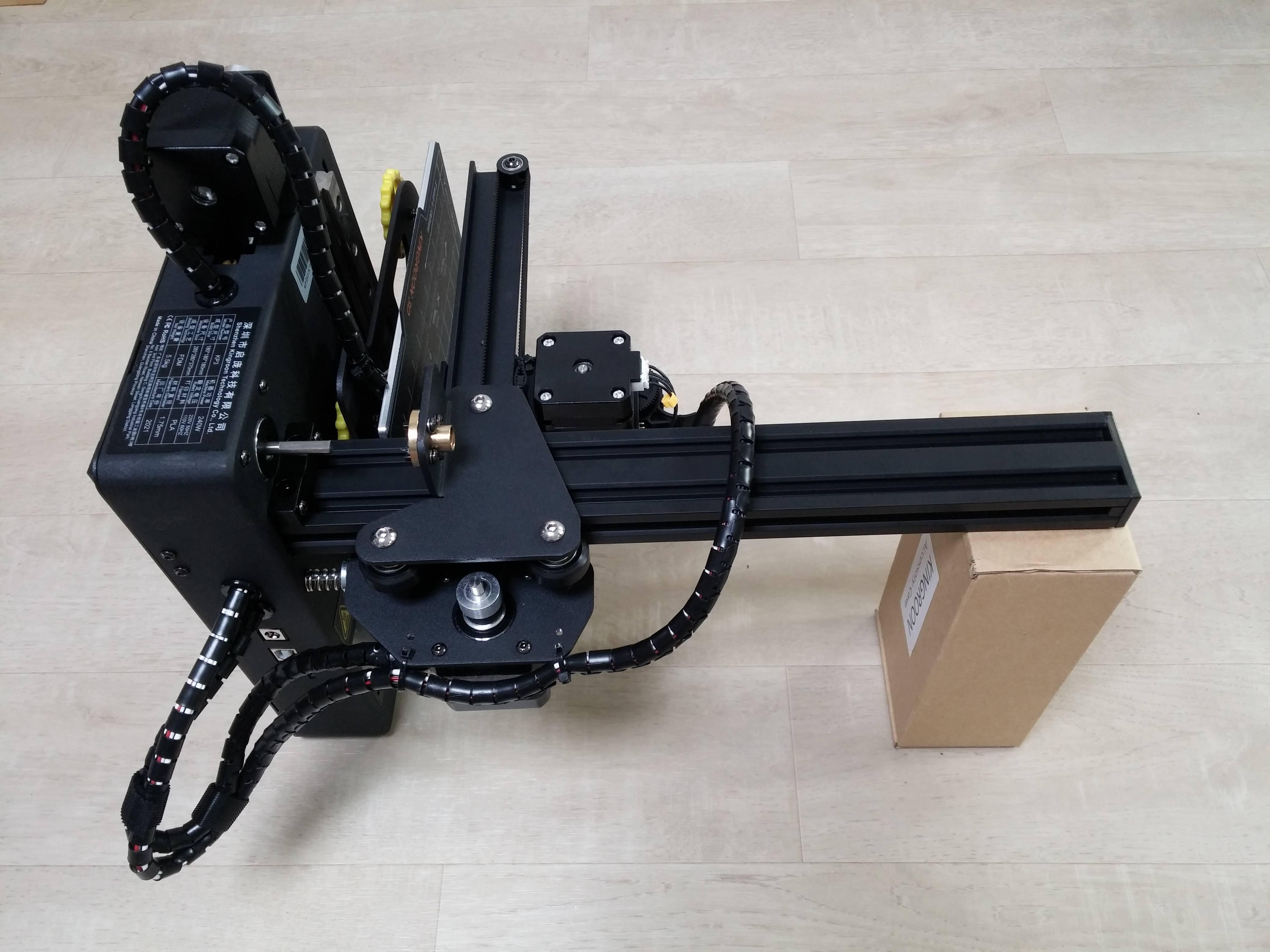

아래 사진과 같이 빈 부속품 박스를 이용하여 걸쳐 놓습니다

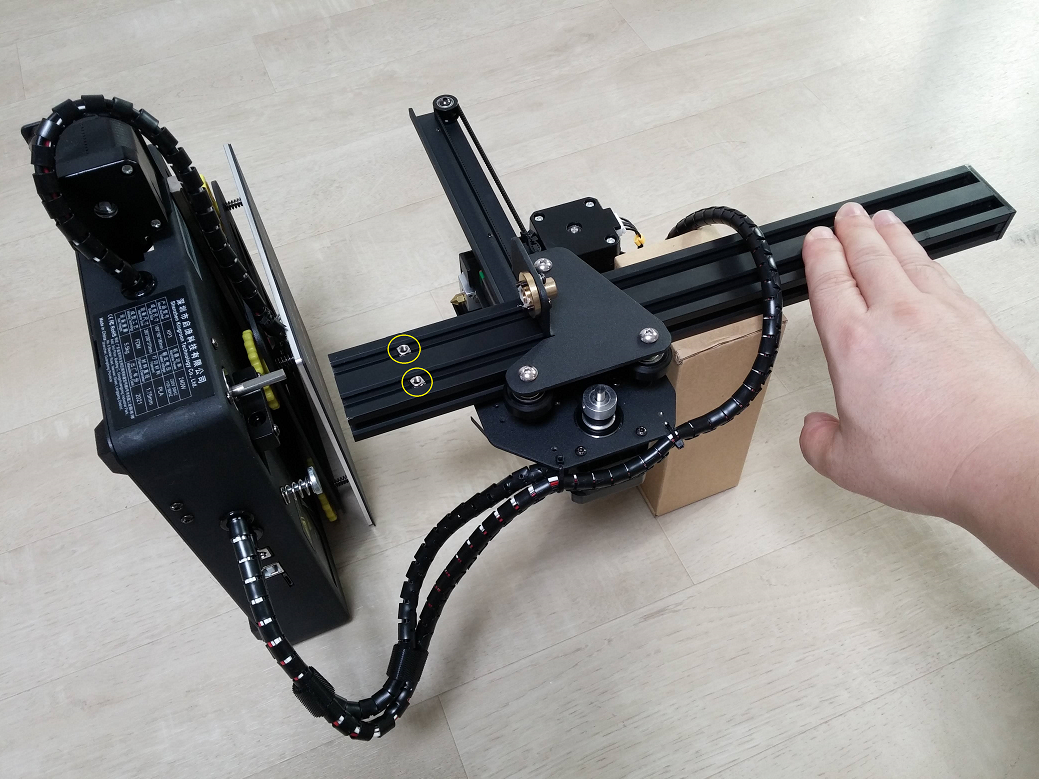

아래사진과 같이 손으로 잡아주면서

본체에 걸쳐진 Z축을 빼낸 상태에서 Z축 나사용 볼트를 체결될 위치쯤(노랑색 원)에 삽입합니다

약간 둥근형태라 Z축방향으로 잘 돌아갑니다

Z축방향으로 돌아가면 볼트가 고정하는 역할을 못하니 주의하세요

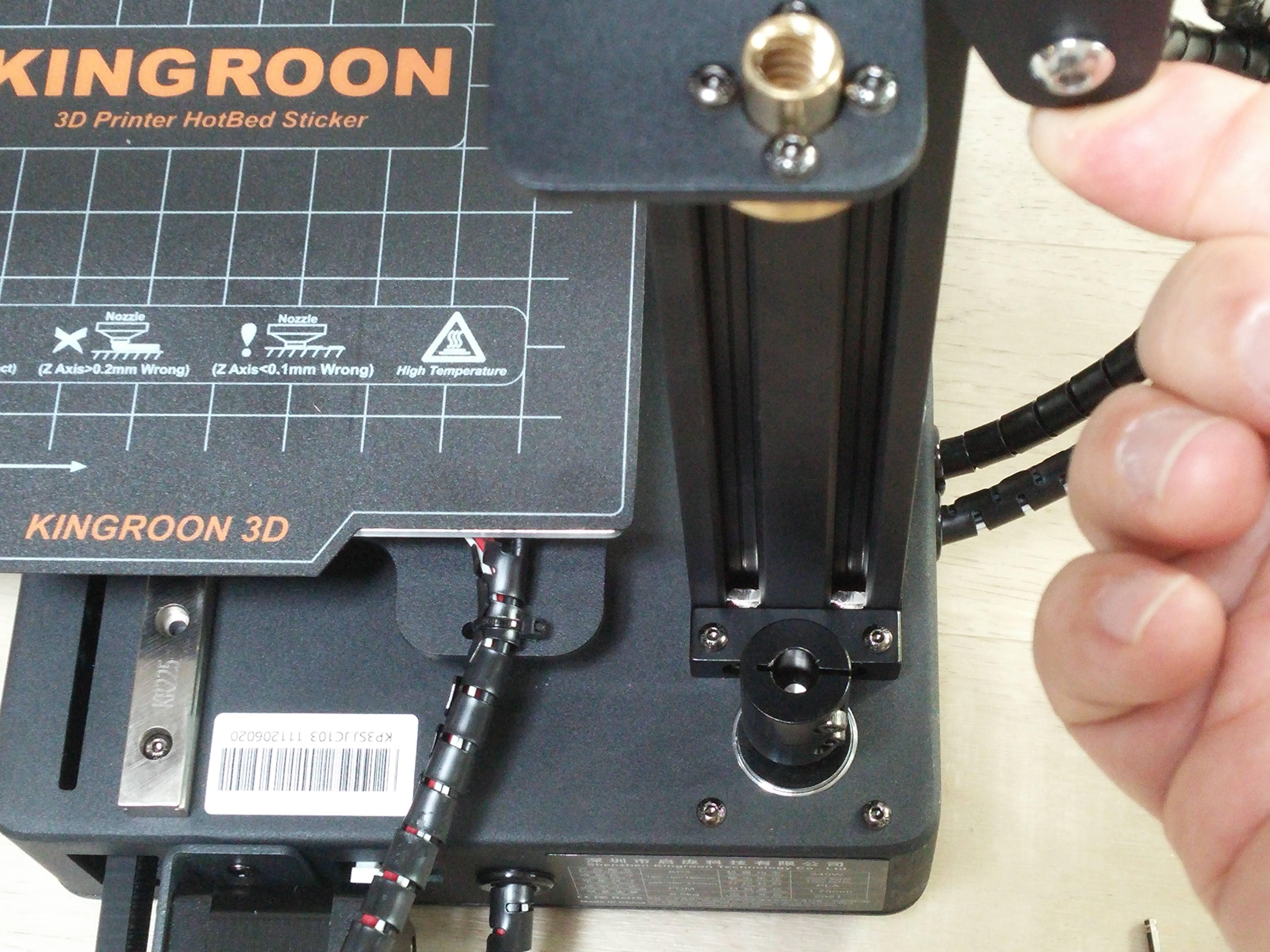

아래 사진과 같이 Z축을 다시 본체에 끝까지 삽입합니다

볼트 위치는 체결될 위치에 맞게 조절하면서 넣어주시고

Z축 고정나사를 결합합니다

하지만 바닥나사를 조여야 하니 Z축 고정나사를 꽉 조이면 안됩니다

위 사진 상태에서 왼쪽에 위치한 본체의 바닥면을 보면 M5 바닥나사를 결합하는 구멍이 2개 있습니다

아까 와셔를 끼어둔 M5 나사를 완전히 조여줍니다

그리고 Z축 고정나사를 완전히 조여줍니다



다음은 Z축 전산볼트와 모터에 커플링을 사용하여 결합할 차례입니다

아래 사진과 같이 먼저 모터쪽을 조여줍니다

커플링에 방향이 있습니다 전산볼트쪽의 구멍 크기가 모터쪽보다 크니 주의하세요

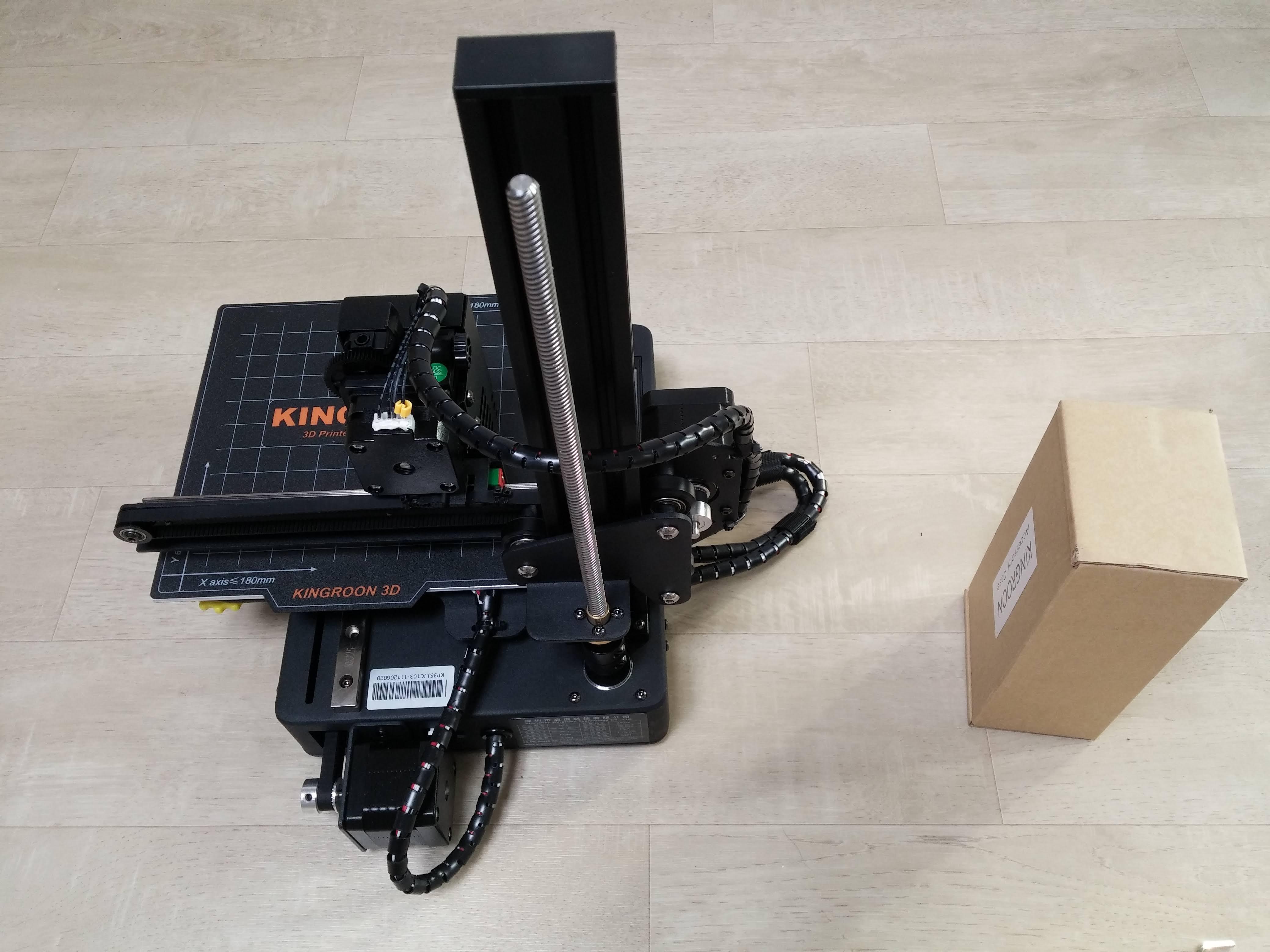

아래 사진과 같이

전산볼트를 Z축을 통과하여 커플링에 넣어주고

커플링의 나사를 조여서 모터와 결합합니다

이제 본체의 조립이 끝났습니다

단 위사진을 보시면 X축 전선이 Z축 뒤로 돌아가서 동작할 수 없습니다. 주의하세요



아래 사진과 같이 전원을 켜기 전에

Z축 전산볼트를 손으로 돌려서 X축을 위로 들어올린 후에

압출기(익스트루더)에 연결된 전선을 Z축의 앞쪽으로 빼 주셔야 원활하게 작동이 가능합니다

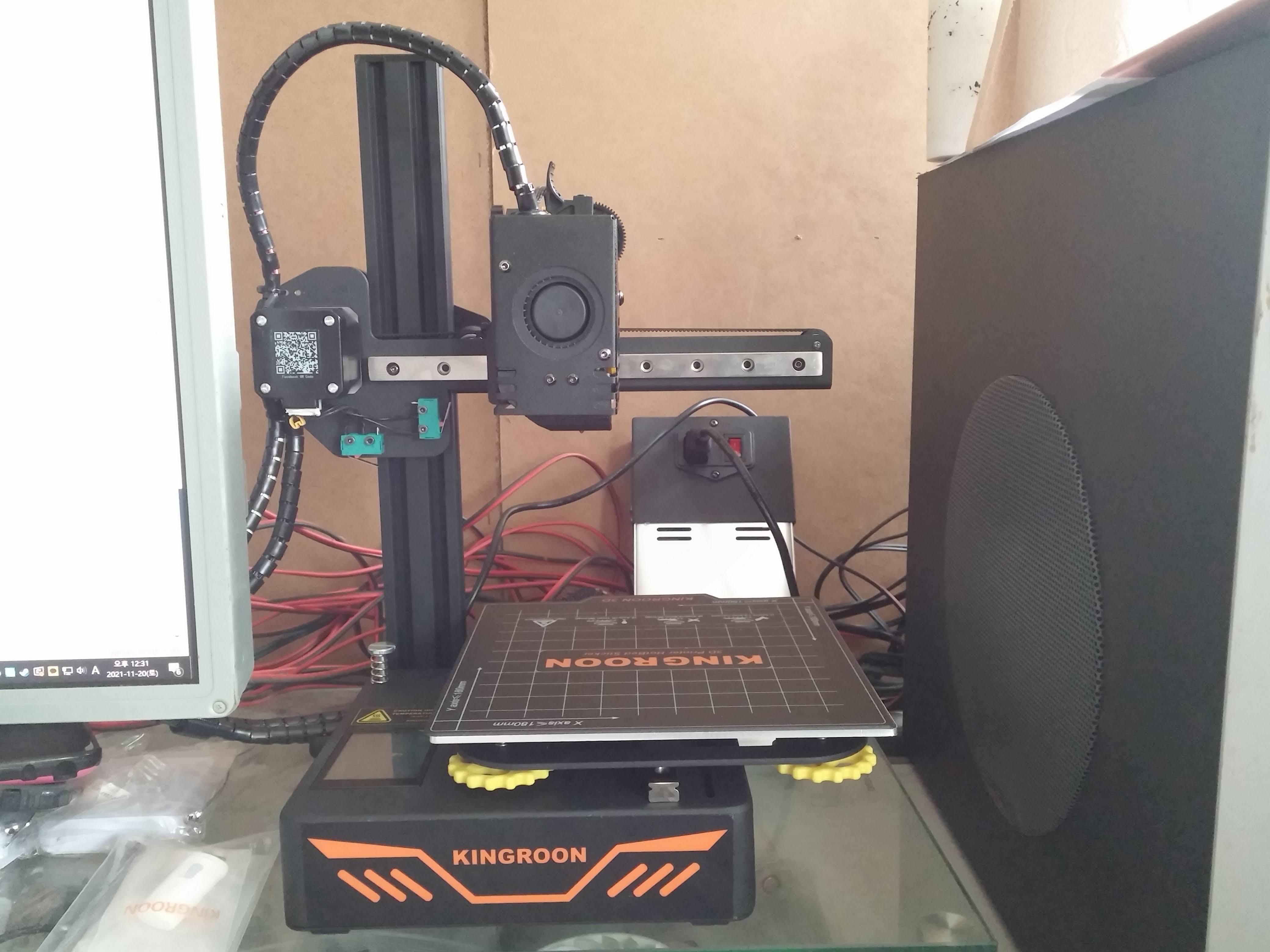

위 사진은 작동할 공간에 배치한 모습입니다

전원 모듈도 연결하였습니다





3. 레벨링

전원을 켜고 처음해야 할 일은 레벨링입니다

레벨링은 3D Printer 가 제대로 출력할 수 있도록

압출기(익스트루더)와 바닥의 상대적인 수평을 잡아주는 작업입니다

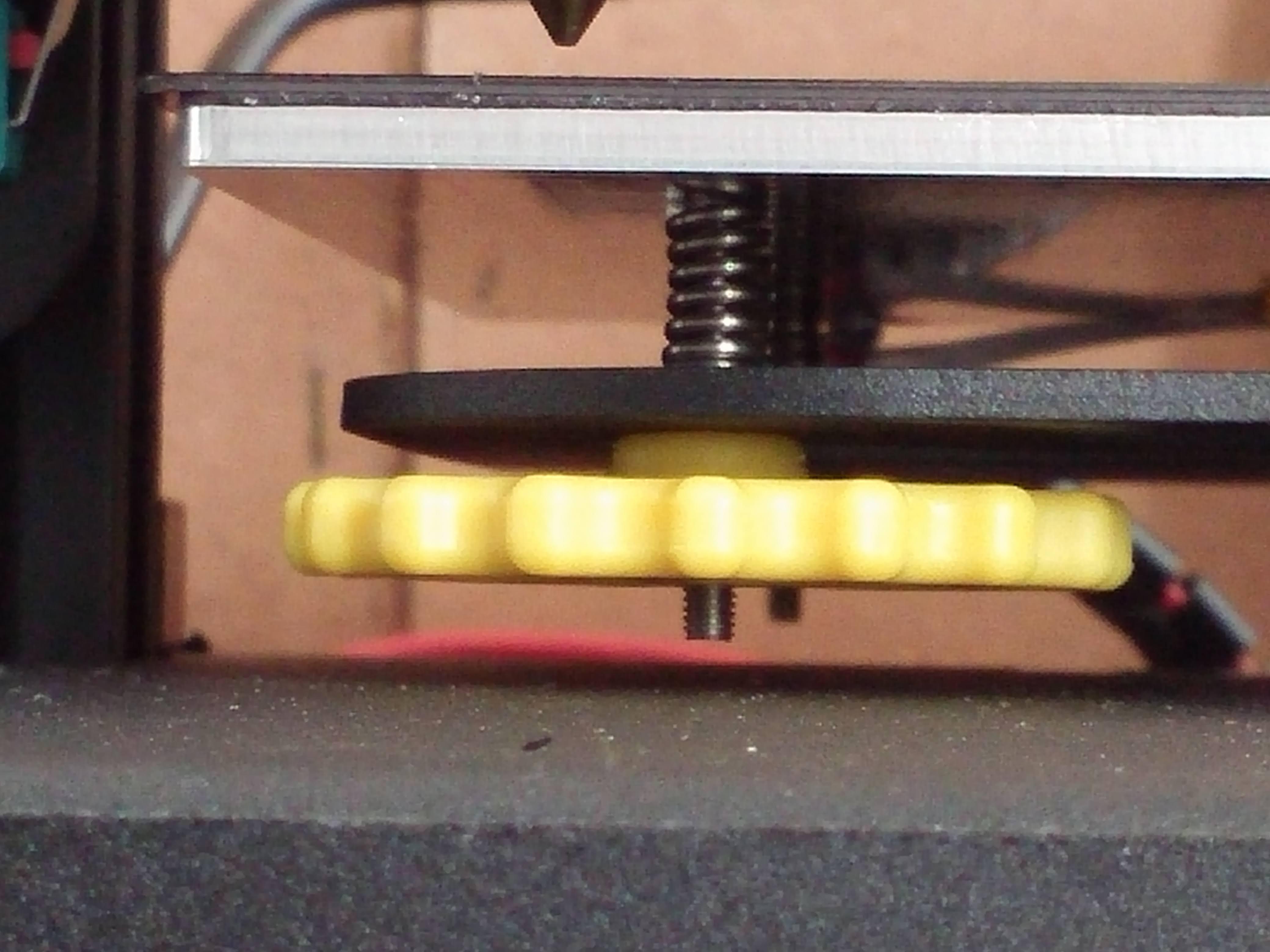

아래사진과 같이

우선 노란색 레벨링 너트를 돌려서 바닥면과 레벨링 너트의 중간쯤에 볼트가 위치하도록 합니다

4개의 레벨링 너트의 볼트 위치가 비슷하도록 맞춰 줍니다

이 작업은 레벨링을 위해서 조절할 레벨링 너트 범위의 중간에 위치하도록 해주는 작업입니다

이 다음은 한글설명서를 참고하여 레벨링을 진행합니다



우선 Z축 레벨링 나사를 조절해야 합니다

저의 경우는 중앙위치의 레벨링 상태에서 바닥과 노즐의 간격을 확인한 후

메뉴의 이동을 이용하여 Z축으로 압출기(익스트루더)를 들어주고

Z축 레벨링 나사를 조절하였습니다



Z축 레벨링 나사가 잘 조절되어

노즐과 바닥사이에 A4 용지가 저항감 있게 통과되는 수준이면

4귀퉁이의 레벨링을 진행합니다



4귀퉁이 레벨링을 완료한 후에는

다시 중앙위치 및 4귀퉁이 레벨링을 2번정도 반복하여 미세조정 하였습니다





4. 테스트 출력

테스트 출력을 위해서

프린터에 기본 제공된 셈플 PLA 필라멘트를 익스트루더에 결합합니다

우선 설명서에 따라 익스트루더 온도를 180~200으로 예열해 줍니다

메뉴는 PreHeat > E1 입니다



다음은 익스트루더의 레버를 눌러주어야 하는데

설명서의 그림이 부실하여 어느 방향으로 누르는지 알 수가 없습니다

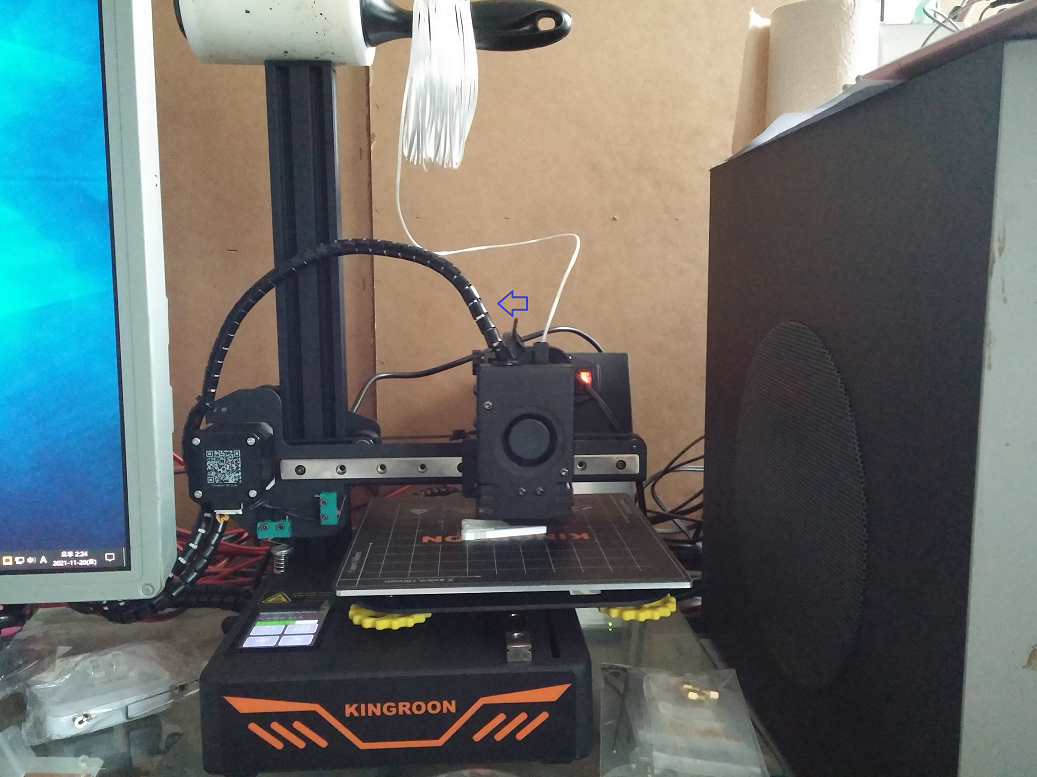

아래 사진의 파랑색화살표 방향으로 눌러주세요

약간의 힘이 필요하므로 X 축에 힘이 가해지지 않도록

익스트루더 바로 뒤에 위치한 모터를 잡고 파랑색화살표 방향으로 5mm 정도누른 상태에서

필라멘트를 삽입하세요. 필라멘트를 약 5cm 정도 삽입한 느낌입니다

잘 안들어가면 둥글게 말린 필라멘트를 직선으로 펴 주세요

그래도 잘 안된다면 필라멘트의 끝부분을 45도 정도로 날카롭게 잘라주는 것도 도움이 됩니다

노즐에서 뭔가 가느다란 것이 나와 있다면 결합이 성공한 것입니다



테스트용 필라멘트를 잘 거치해 주어야 3D 프린터 동작시 필라멘트가 잘 공급됩니다

위 사진의 위쪽과 같이 옷먼지 제거 테잎을 임시 거치대로 사용하였습니다



이제 셈플출력을 진행합니다

제공된 MicroSD를 본체에 결합하고

프린터의 출력 메뉴를 눌러서

기본으로 제공되는 FoodClip을 출력합니다



위 사진과 같이 약 30분정도 출력하면

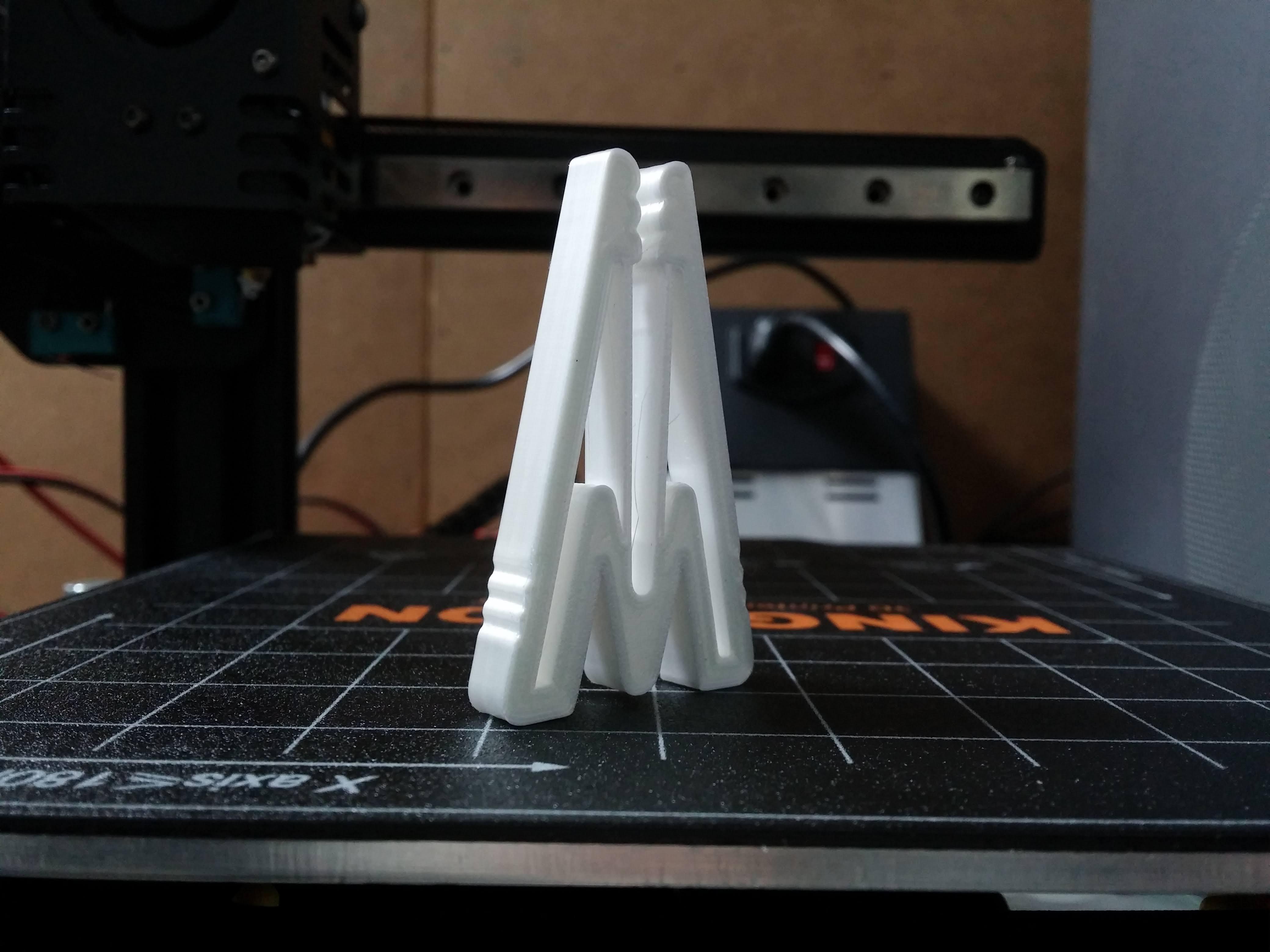

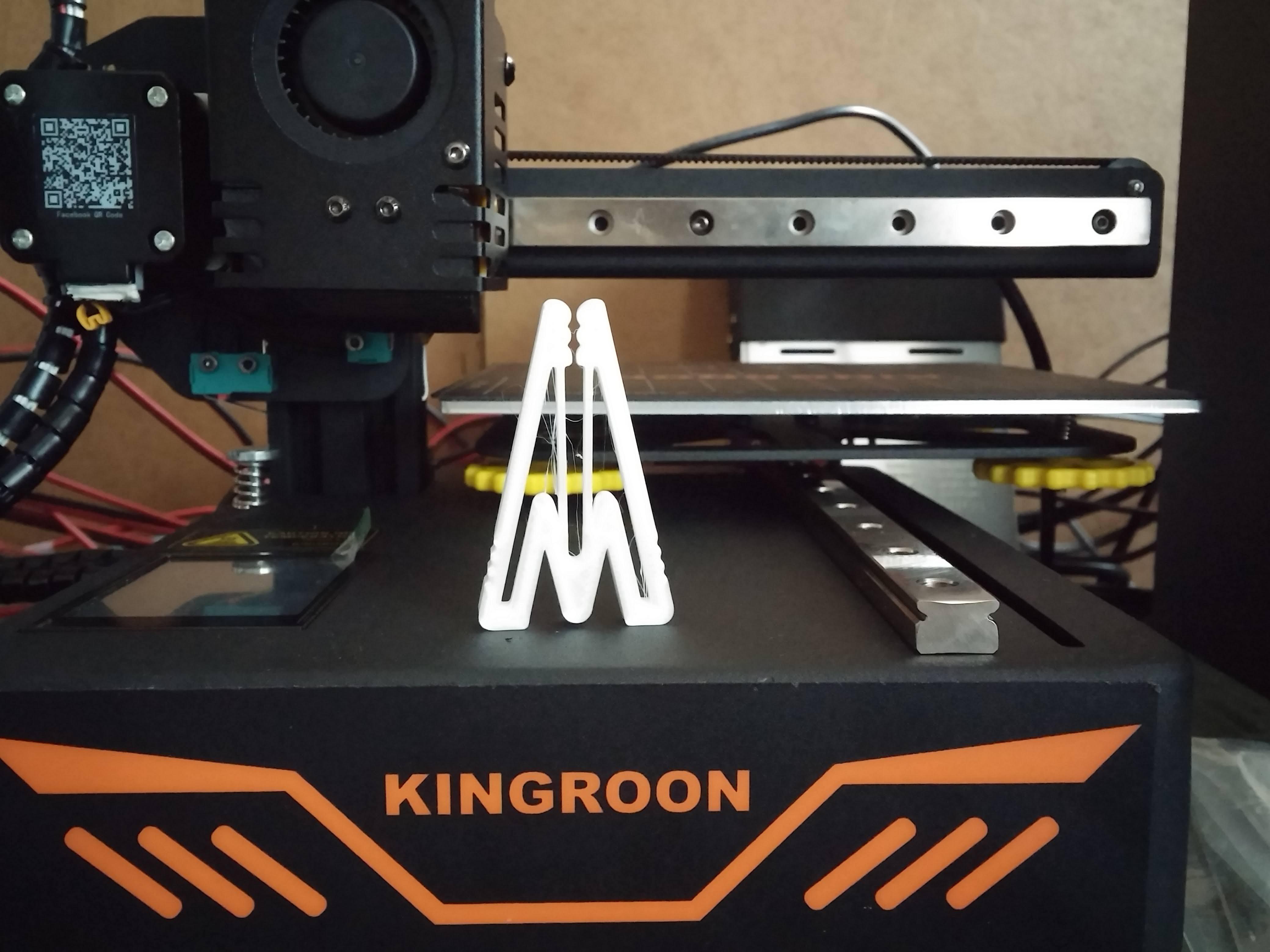

아래 사진과 같이 출력됩니다

약간 거미줄 같은 것이 보이지만

집게를 움직여보니 제법 튼튼하고

문제가 없어보입니다



아래 사진을 보면

옆쪽면은 광택까지있고 매끈하여 품질이 좋아보입니다

기본 설치와 테스트까지 완료되었습니다





5. 본격 3D Printing 의 세계로

이제 3D Printer 가 작동하니 출력할만한 것을 찾아봅니다



아래의 페이지에서 3D Printer 로 출력할 수 있는 것을 쉽게 찾아보고

다운받을 수 있습니다

https://www.yeggi.com/

yeggi - 3D Printer Models Search Engine

다운 받으면

*.stl 파일이 제공됩니다

하지만 3D printer 출력에는 *.gcode 파일이 필요합니다



이때 사용하는 프로그램이

3D printer 관련글을 보면 가장 많이 언급되는 프로그램인 CURA입니다

아래 페이지에서 무료로 다운받아 설치합니다

https://ultimaker.com/ko/software/ultimaker-cura

Ultimaker Cura: 강력하고 사용하기 쉬운 3D프린팅소프트웨어



제가 받은 version 은 4.12.1 입니다

설치하면서 Add a non networked printer > Kingroon > Kingroon KP3S 를 설정합니다



몇가지를 다운받고 출력하려고 해보니

KP3S 의 출력범위인 18x18x18cm 안쪽임에도 Slice 가 되지 않아서

gcode 파일을 생성할 수 없는 경우가 있습니다

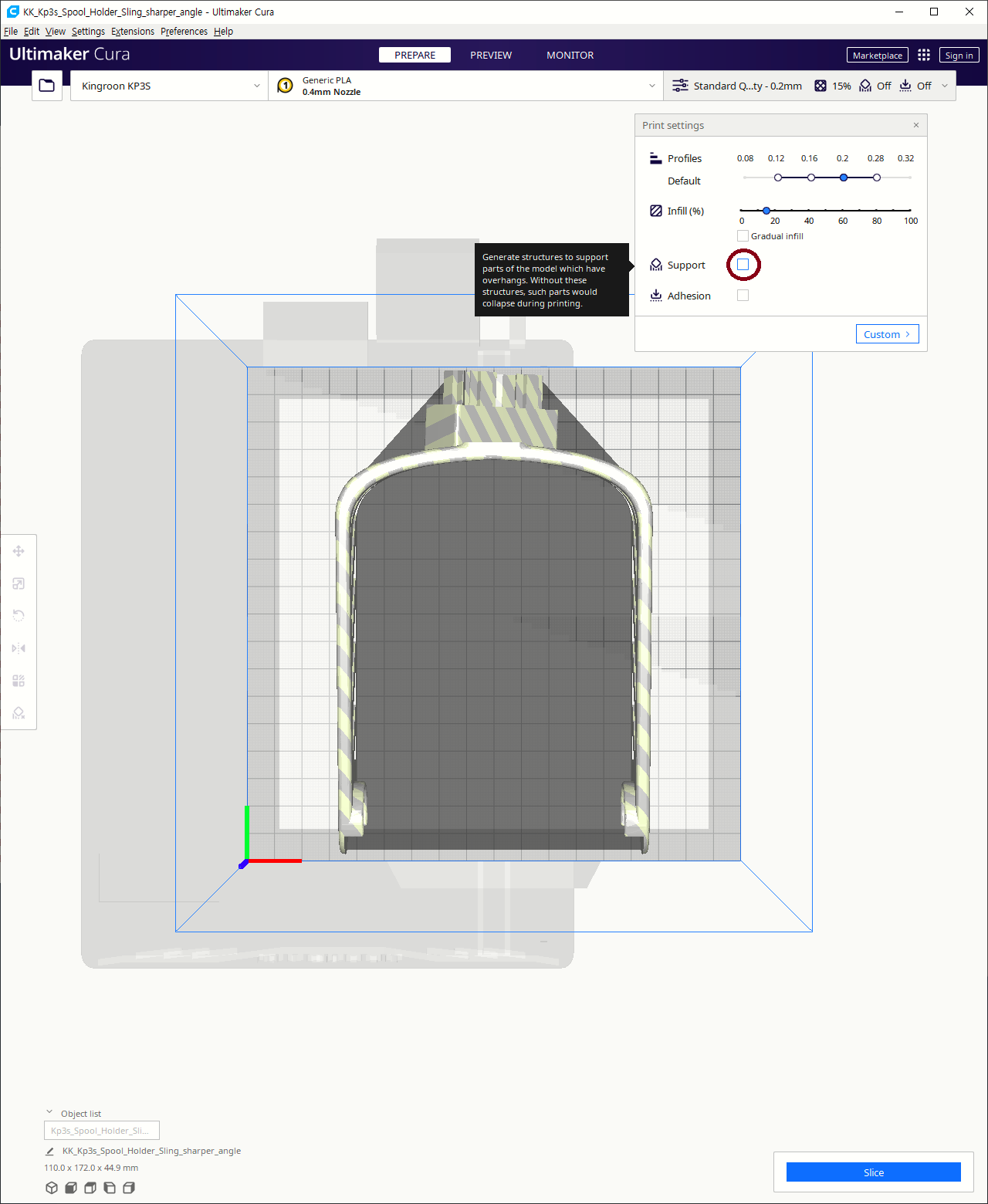

이때는 아래 화면의 빨강색 동그라미를 체크해 주면

테두리의 안전범위?가 해제되면서 slice가 가능해집니다

하지만 이 옵션은 바닥에 붙어있지 않은 부분에 대해서 지지대를 만들어주는 옵션이라

지지대를 만드느라 필라멘트의 소모량이 많습니다



Slice 를 진행해 보면

사용될 필라멘트의 길이와 무게가 산출됩니다

간단한 소품도 5m이상 쉽게 사용되는데

셈플테스트용 필라멘트는 4~5m 쯤 되어서 애매한 분량입니다



마음놓고 출력할 수 있도록 구입한

덕유항공 PLA+ 1kg 으로 교체합니다



장착된 필라멘트를 다른 필라멘트로 교체할때도

장착되어 있는 필라멘트를 뽑을 때 약간의 요령이 필요합니다

1. 3D printer 익스트루더를 예열합니다

2. 익스트루더의 레버를 눌러주고 필라멘트를 위로 잡아당깁니다

3. 3cm 정도 빠져나오다가 중간에 걸린다면 녹은 필라멘트가 뭉쳐서 발생하는 현상입니다

4. 다시 노즐쪽으로 플라멘트를 밀어주어서 약간 녹인 후 다시 뽑아주다 보면 빠져 나옵니다



필라멘트 교체가 잘 안된다면 아래의 유투브 동영상을 참고하세요

https://www.youtube.com/watch?v=f9l5KD7OYoo



1kg 필라멘트 사용시에는 필라멘트 거치도 중요합니다

3D printer로 출력한 spool holder들이 많이 보이지만

베어링이 필요한 경우가 많아서

저는 프린터에서 제공하는 거치대를 사용하여

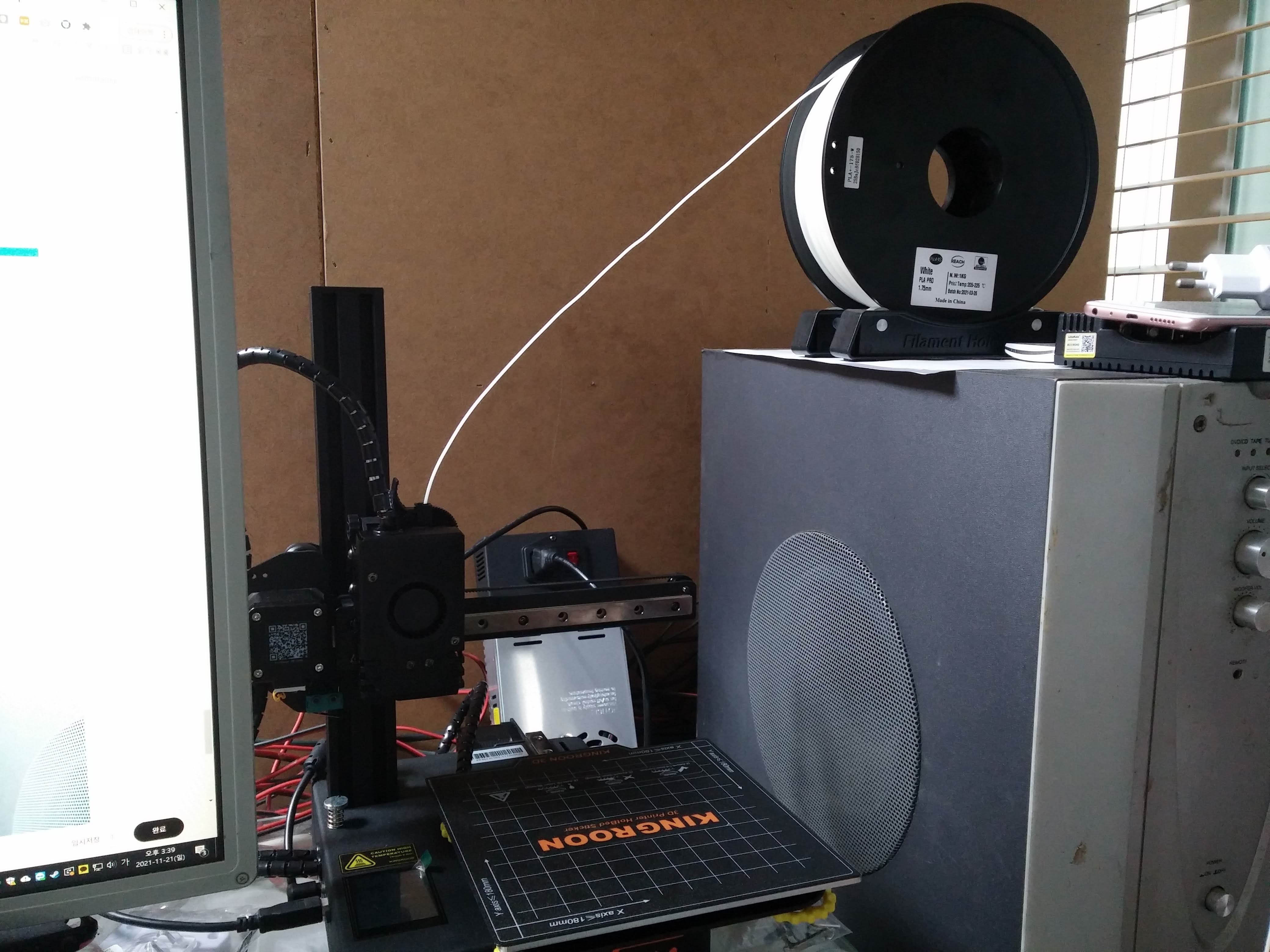

아래 사진과 같이 우선 거치하였습니다



필라멘트를 교체 후

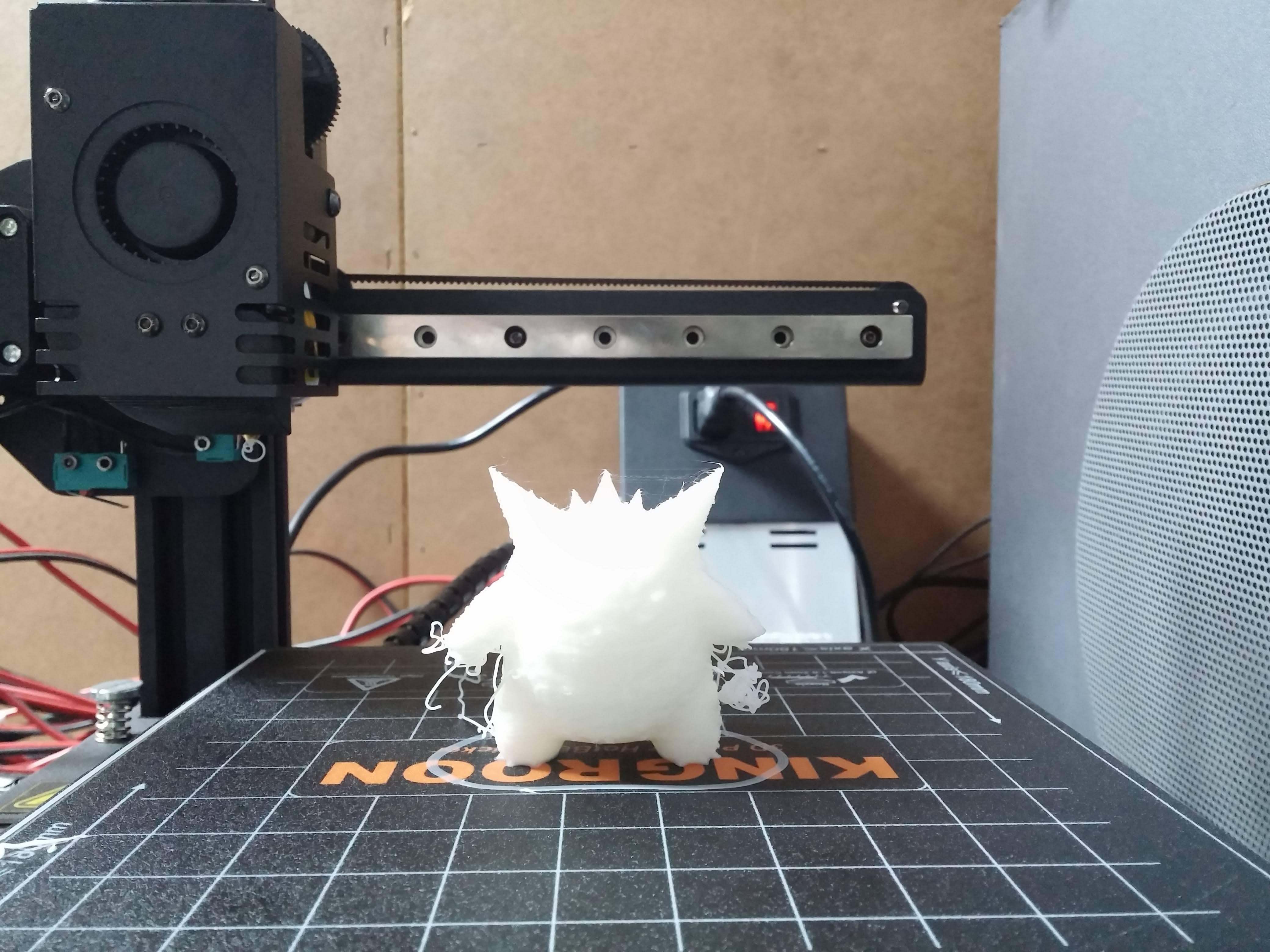

덕유항공 PLA+ 필라멘트를 장착하여 출력한 포켓몬 팬텀의 사진입니다



3D 모델의 품질은 좋았으나

손 부분이 3D 프린팅을 고려하지 않은 구조라서

3D 프린터가 공중에서 손의 끝부분을 프린트 시작하려다보니

출력되지 않았습니다



포켓몬 팬텀은 아래 링크에서 받을 수 있습니다

https://www.thingiverse.com/thing:5028132

Ornamental Gengar by Psdwizzard

상당히 큰 크기라 CURA에서 20% 정도로 줄여서 출력했던 것 같습니다



오늘은 첫 가성비 3D Printer 의 구매/설치/레벨링/셈플출력과

본격 3D Printing 을 위한 준비까지의 과정을 공유해 드렸습니다
