Logitech G304 무선마우스 버튼 수리기(DIY)

지인께서 G304 마우스의 왼쪽 버튼에 더블클릭이 발생하여

새로 구입한다며 양도해 주셨습니다



오늘은 G304의 버튼을 수리한 내용을 공유해 드립니다

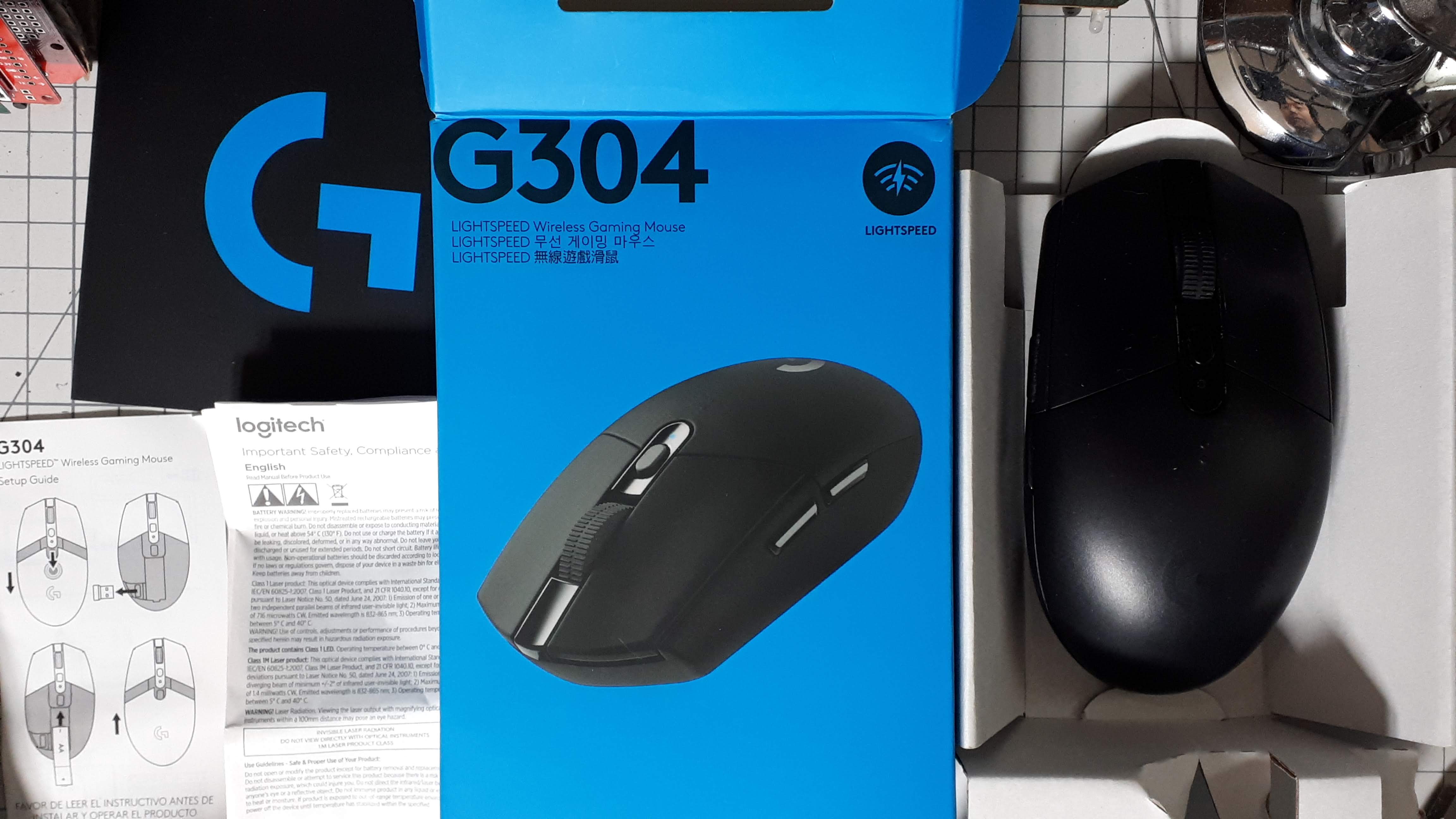

아래는 오늘의 환자입니다

박스와 설명서까지 모두 있습니다

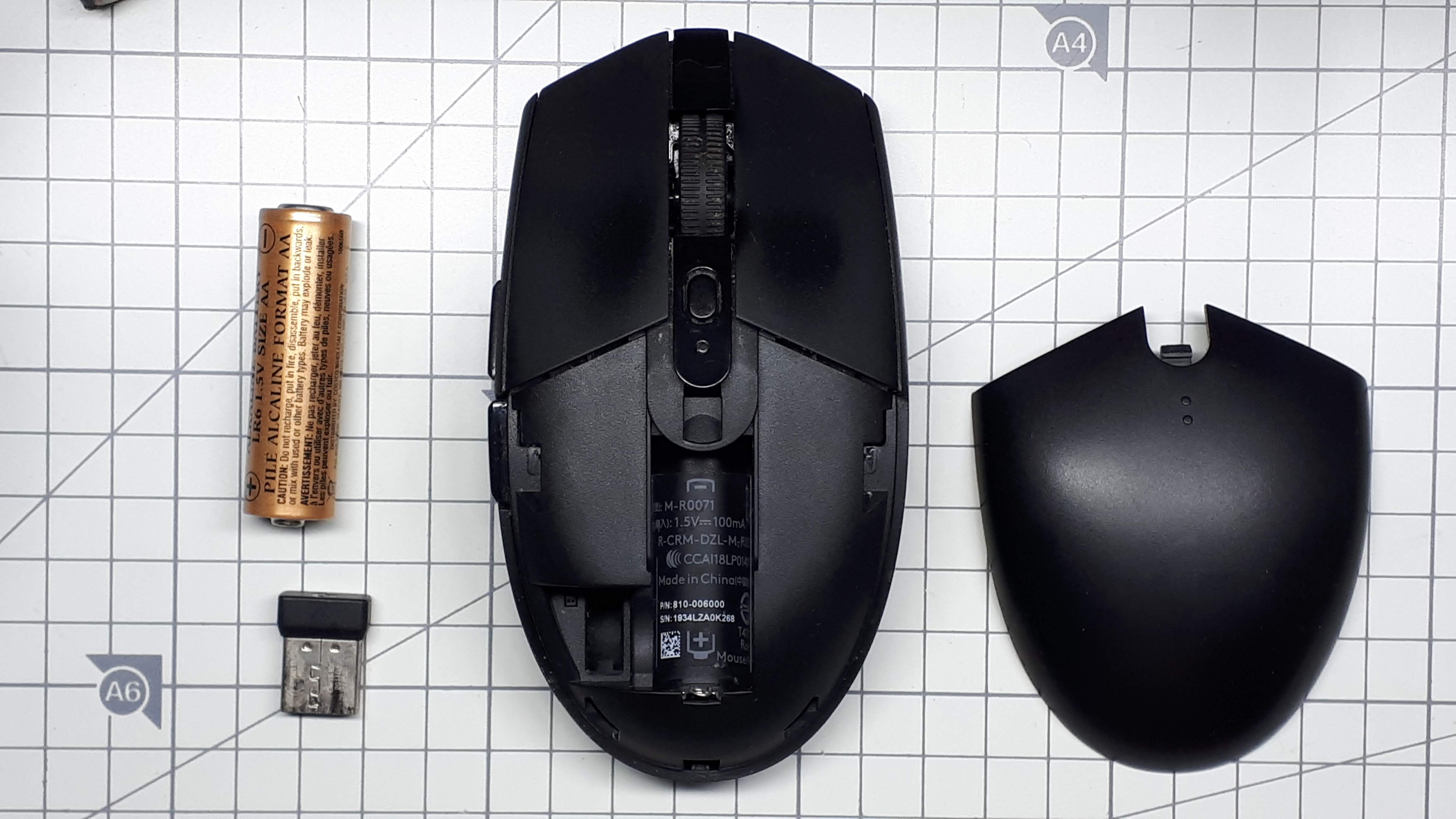

분해시 혹시나 동작하는 것을 방지하기 위해

배터리를 분리합니다

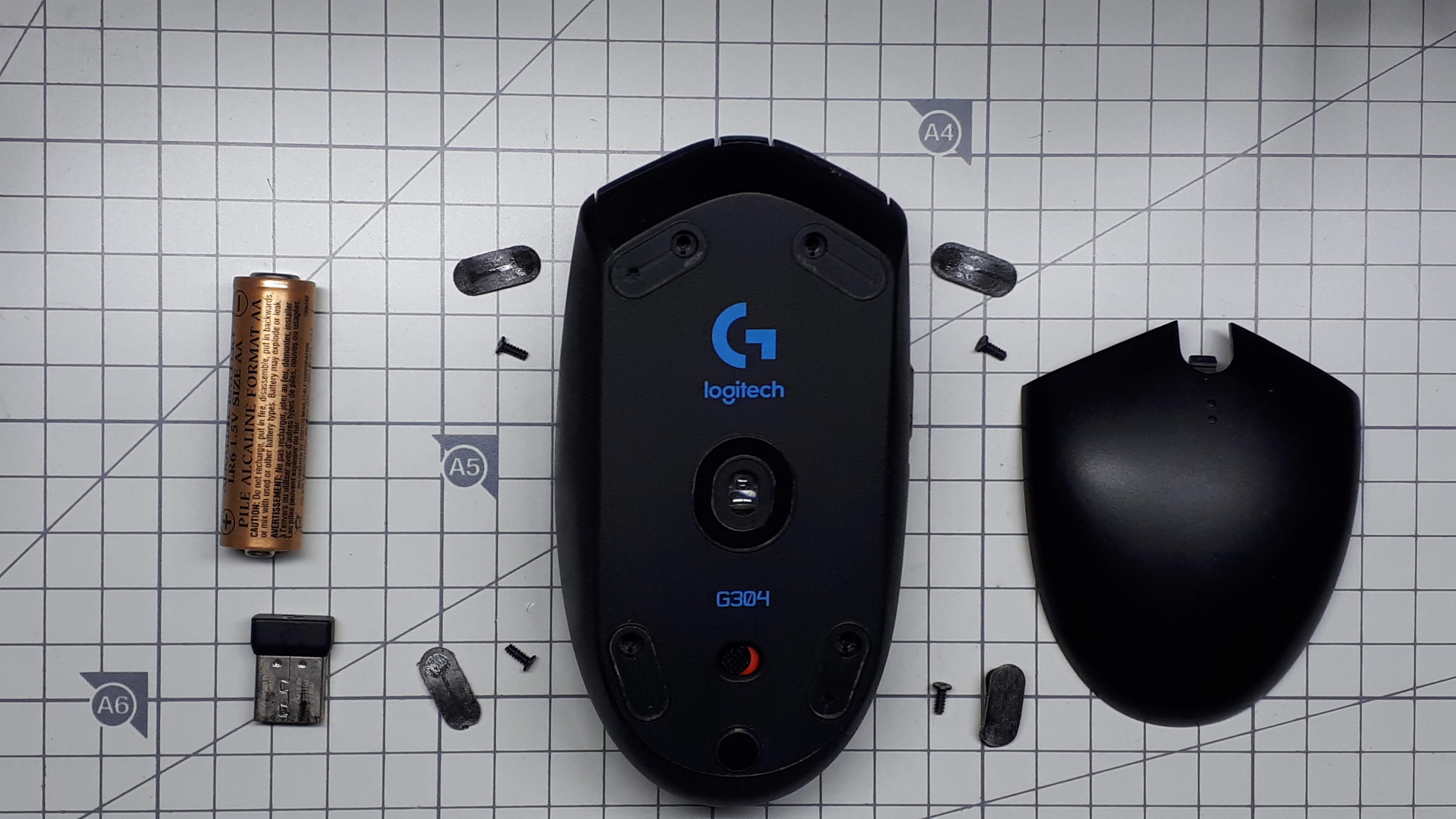

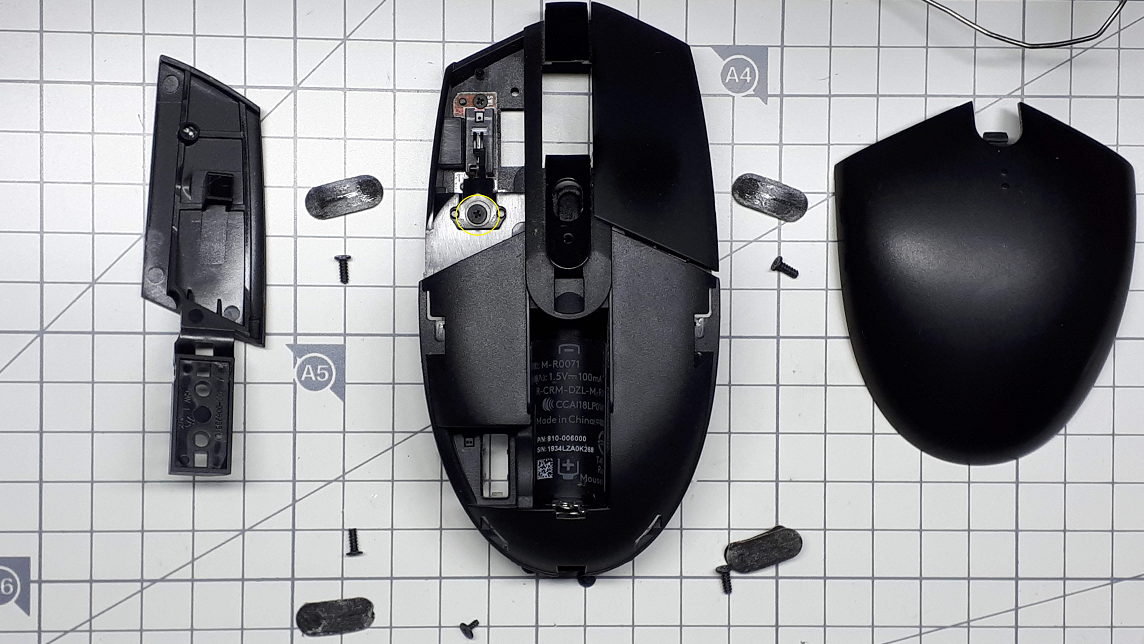

바닥면의 스티커 4군데를 떼어내고 4군데의 나사를 풀어줍니다



위 뚜껑을 수직방향으로 분리합니다

뒤쪽이 열지 못하도록 되어 있는 구조라 잘 안 열립니다

수직으로 열면 조그마한 턱이 살짝 부러지면서 열립니다

동작이나 조립에 관련없는 부분이니 걱정하지 말고 수직방향으로 열어주세요

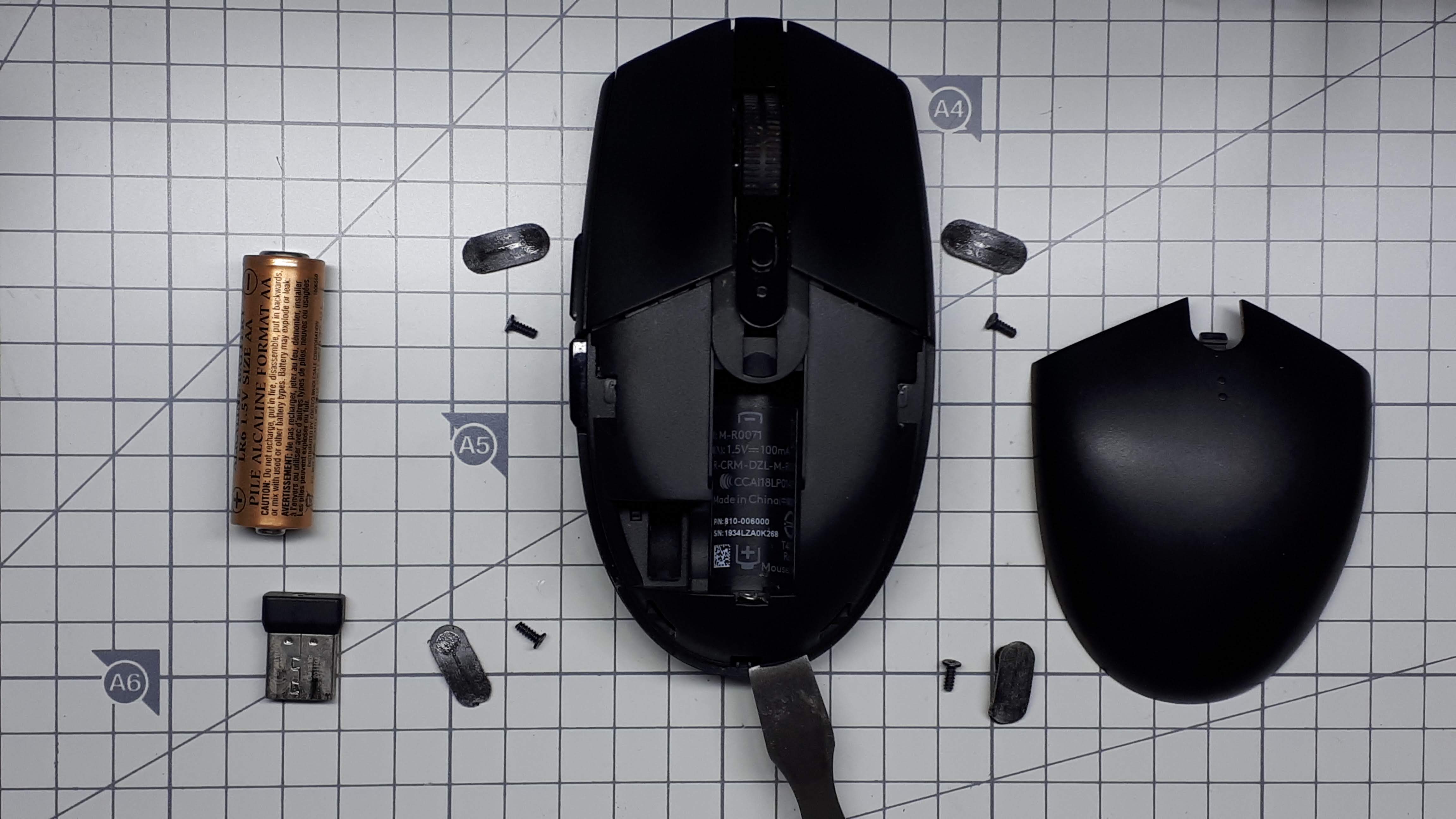

저는 아래사진의 아래쪽에 보이는 BGA 스크래퍼를 사용하여 수직방향으로 열었습니다

안에 커넥터가 2개 있어서 활짝 열면 고장이 발생하니 주의하세요

BGA 스크래퍼를 구입하실 분은 아래링크에서 2.3$ 정도에 5개를 구입할 수 있습니다

구입링크 : https://s.click.aliexpress.com/e/_DBuqKQd

5Pcs Metal Spudger Crowbar Stainless Steel Scraper Disassemble Crowbar Phone LCD Repair Tools DIY Electronic Repair Tool - AliEx

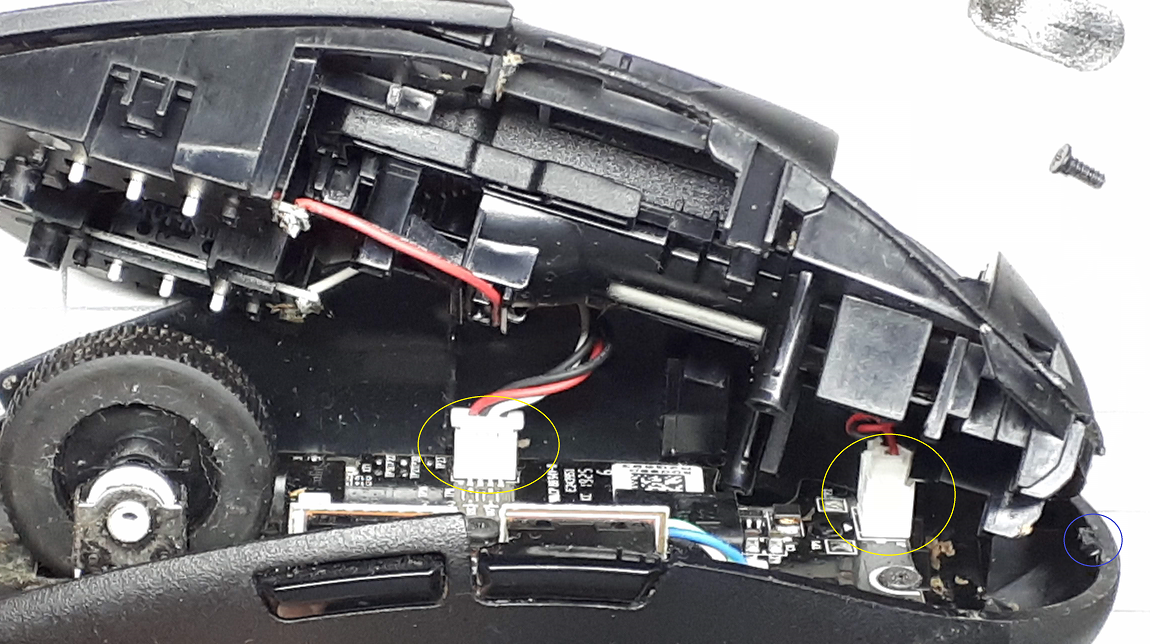

위 뚜껑이 살짝 열리면

아래 사진의 노란색 원의 커넥터 2개를 뽑아주세요

파랑색 원은 위에서 언급한 뒤쪽을 못 열게 잡아주는 조그마한 턱입니다

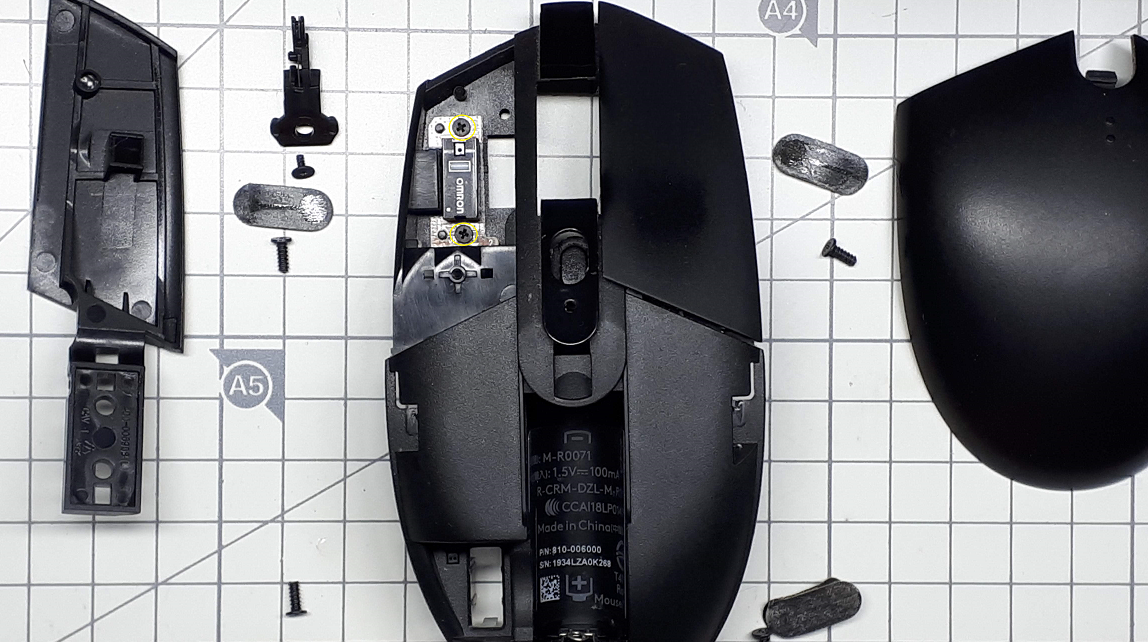

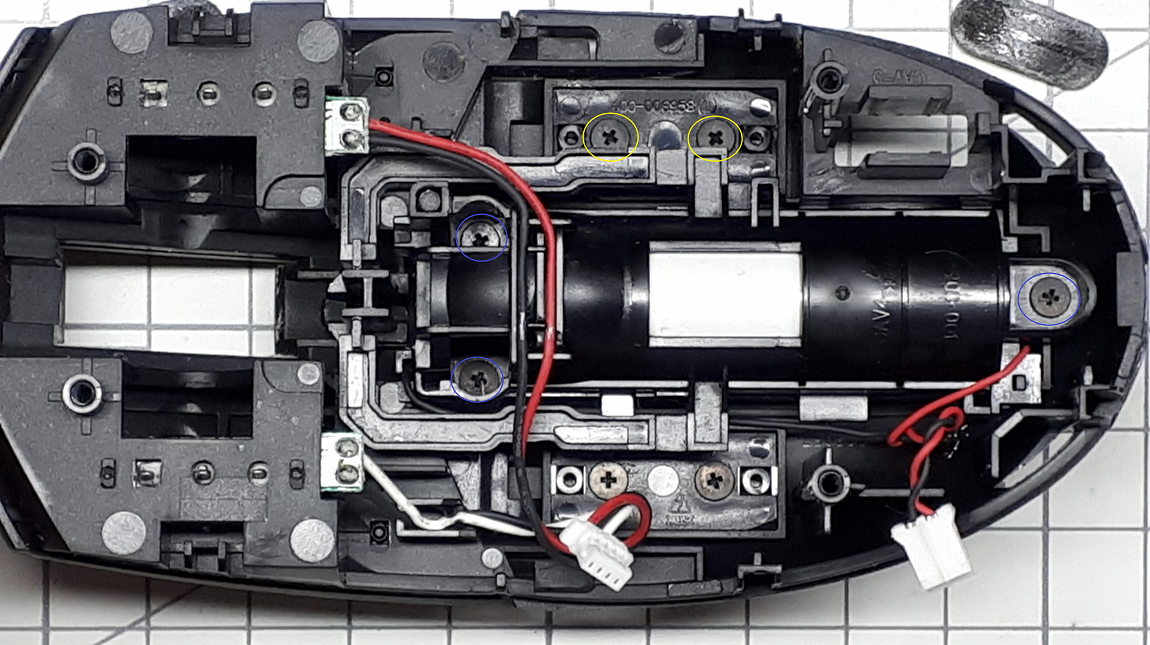

좌측 클릭버튼을 수리하려면

아래 사진에서 파랑색 원의 배터리통 나사 3개와

노랑색 원의 좌측 클릭 부품 나사 2개를 분리합니다



그 후 좌측 클릭하는 플라스틱을 잡고 살살 흔들어주면

아래의 사진과 같이 분리됩니다



그 뒤 아래 사진에서 위쪽 방향으로 살살 뽑아내면

좌측 클릭하는 플라스틱 부품이 빠집니다

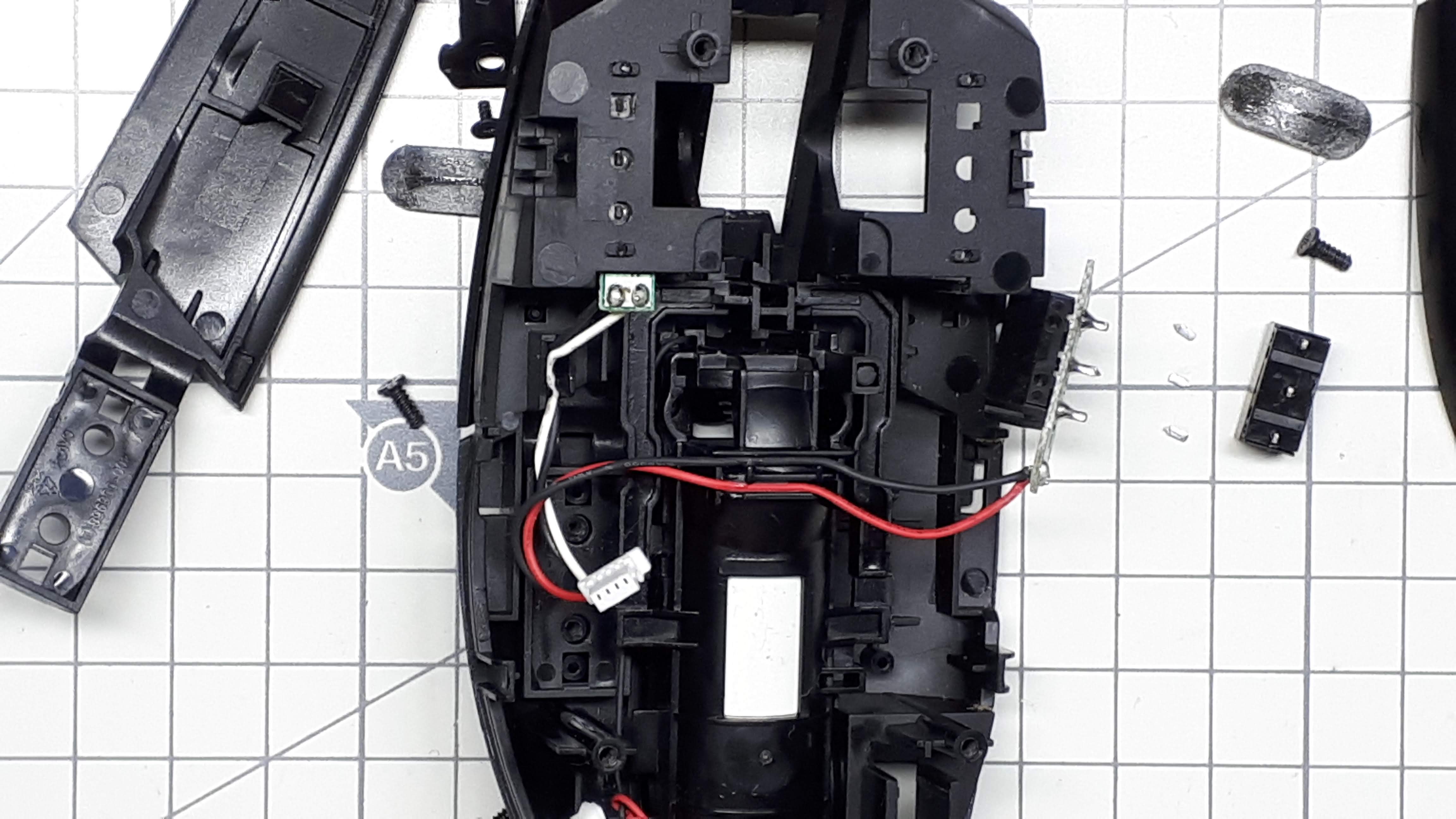

아래 사진에서 노란색 원의 나사 1개를 풀어줍니다



아래 사진에서 노란색 원의 나사 2개를 풀어줍니다

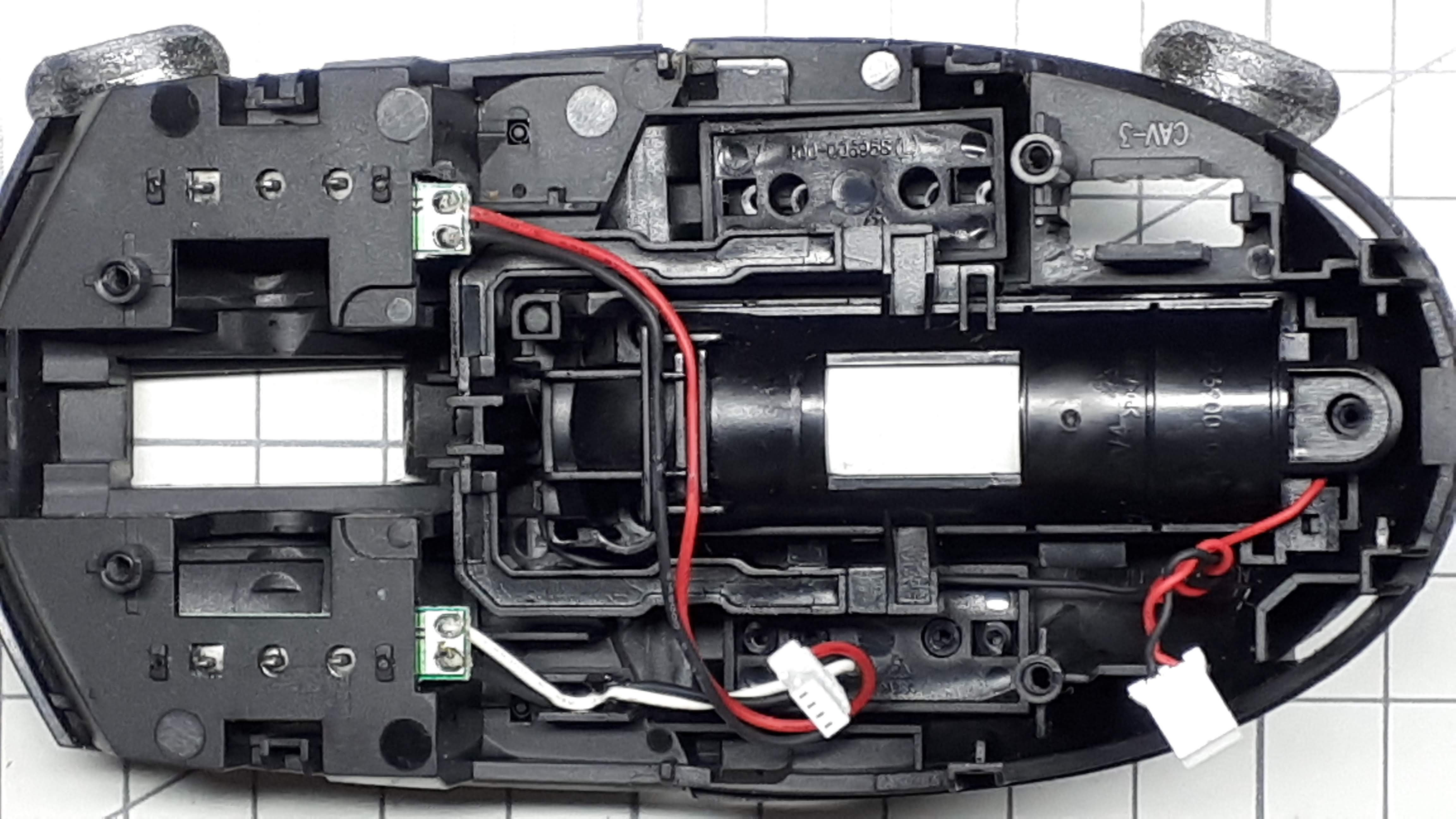

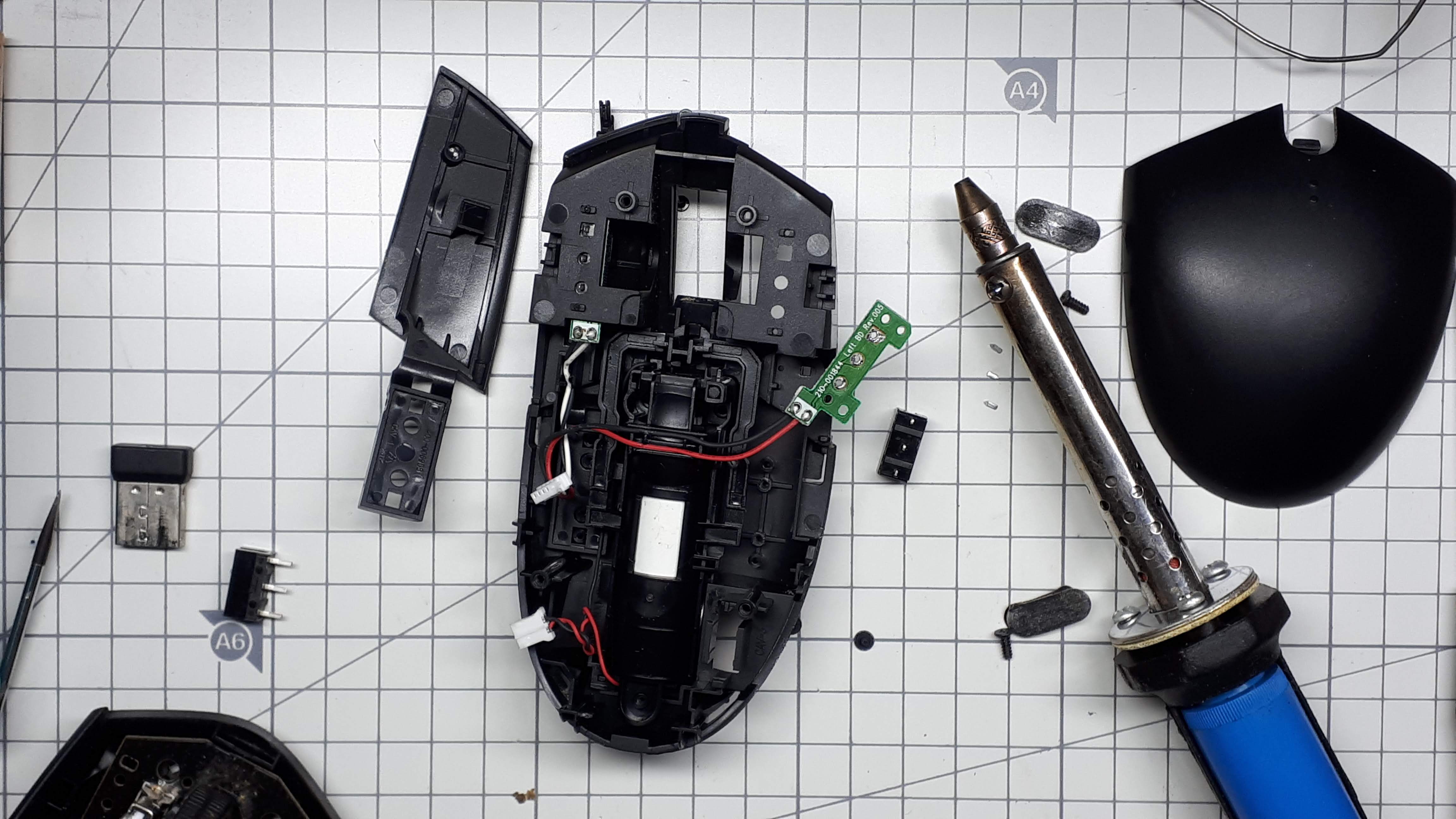

이제 버튼을 고정한 PCB가 보이지만 납땜하기에는 적당하지 않습니다

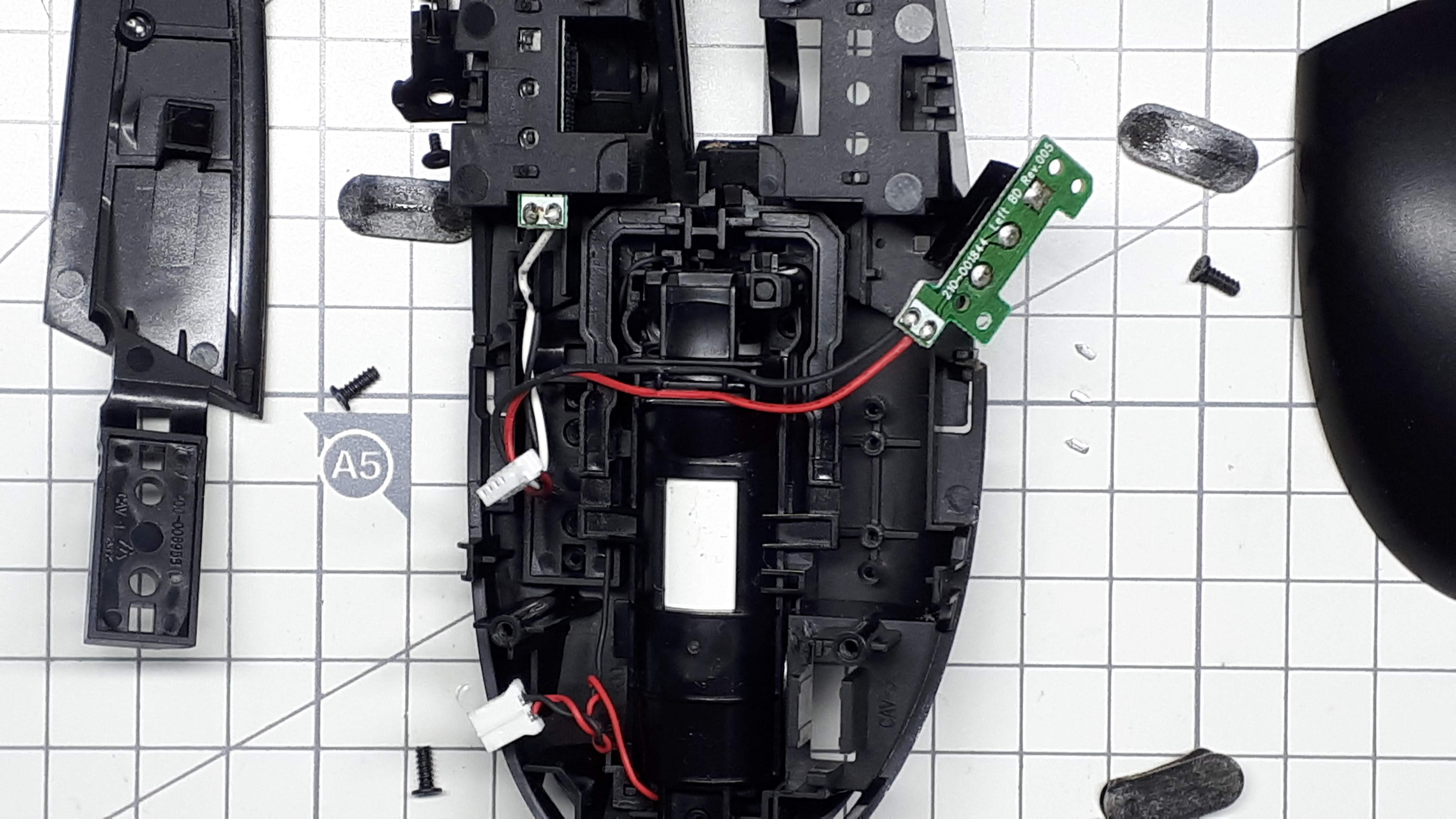

니퍼로 버튼의 뒷면에 길게 나와있는 버튼 다리의 여분을 잘라주면

아래 사진과 같이 넓은 공간으로 나올 수 있습니다



마우스 버튼의 납땜을 분리할 때

3군데나 납땜되어 있어서 열이나 힘이 많이 가해지면 PCB 가 손상되어

수리가 어렵게 되는 경우가 있습니다

아래 사진에 보이는 납땜제거 전용도구를 사용하시면

납을 녹이면서 바로 흡입할 수 있어서

납이 깔끔하게 제거되어

아주 쉽게 분리할 수 있습니다

일체형 납땜제거 도구를 구입하실 분은

아래링크에서 7$이내에 구입할 수 있습니다

구입링크 : https://s.click.aliexpress.com/e/_Dl0dJaB

0.99US $ 95% OFF|AC 110V/220V Electric Tin Suction Sucker Pen Soldering Iron 30W PCB Solder Suction Desoldering Machine Vacuum P



고장인 버튼이 분리되었으니

구입해 둔 버튼을 납땜합니다

마우스 버튼을 구입하실 분은

아래 링크에서 2개당 1.71$에 무료배송으로 구입할 수 있습니다

저는 2개에 1.98$인 100,000(10M)회 수명의 버튼을 주로 사용합니다

https://s.click.aliexpress.com/e/_AE7eqO

2153.0₩ 10% OFF|2 개/몫 OMRON 마우스 마이크로 스위치 마우스 버튼 D2FC F 7N 10M 20M D2FC F 7N (50M) RZ D2FC F

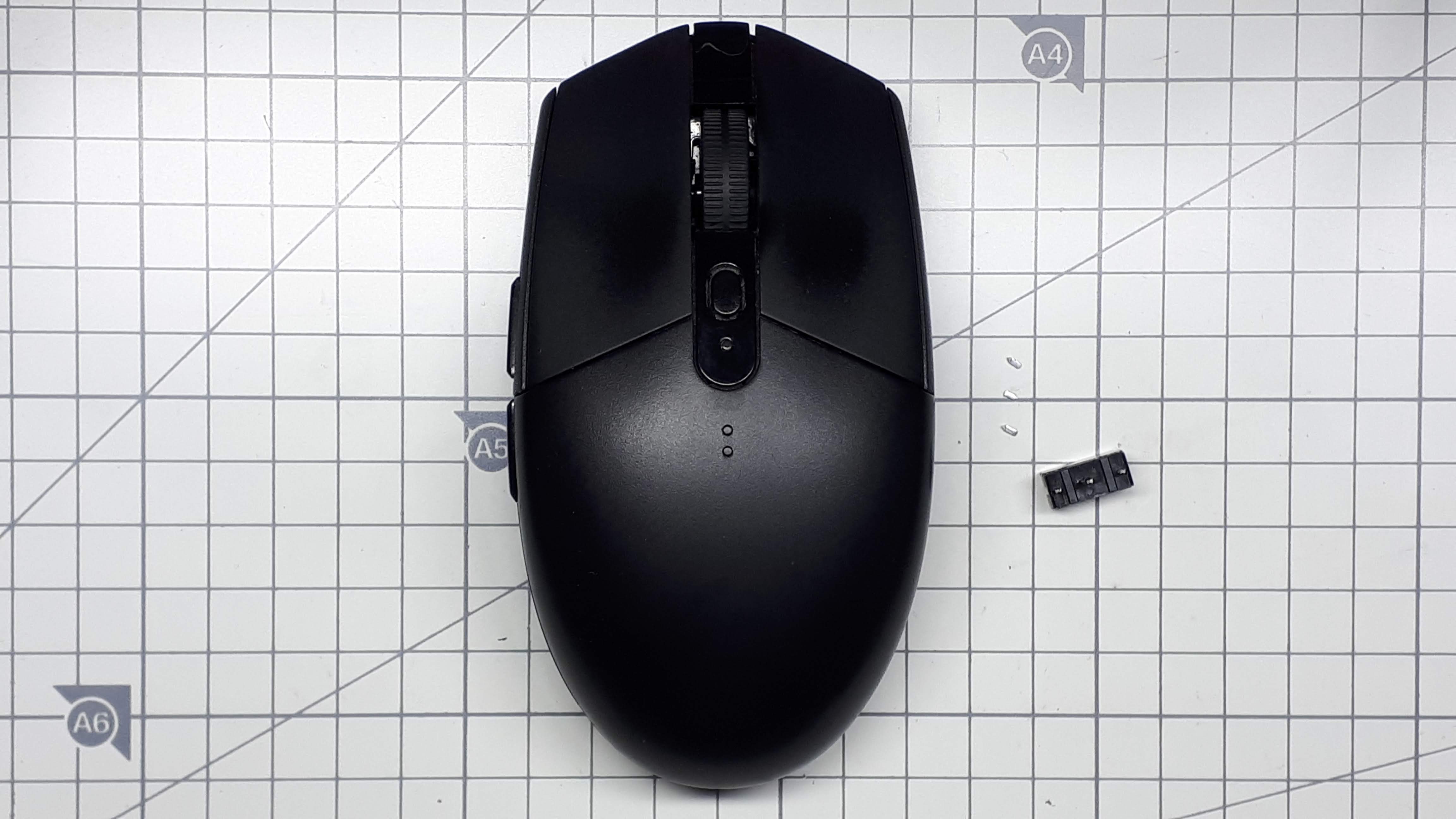

조립하면서 때가 많이 묻은 부분들을 잘 닦아주니

아래 사진과 같이 깨끗하게 되었습니다

조립후에 동작시켜보니

더블클릭 증상이 사라지고 잘 동작합니다



오늘은 지인께 양도받은

Logitech G304 무선마우스의

버튼을 수리한 내용을 공유해 드렸습니다
