2006년에 제조된 20인치 1680x1050 LCD 모니터(엑스스타 DL2011W)의
전원스위치가 작동하지 않습니다
이런경우 모니터의 전원을 켜지 못해서 버리게 되는 경우가 있습니다
아래글 들에서 65인치 UHDTV와 49인치 4K 120Hz 모니터까지 수리를 진행해 보았습니다
65인치 TV 백라이트 수리 성공기!(DIY) (tistory.com)
65인치 TV 백라이트 수리 성공기!(DIY)
이전의 도전과 준비과정은 아래의 글을 참고하세요 https://robocomman.tistory.com/460 65인치 TV 백라이트 수리 도전기(DIY) 여름휴가 기간이 되었으나 코로나 4단계 거리두기라 피서를 위한 여행이 꺼림
robocomman.tistory.com
49인치 4k 120Hz 모니터 다른 모델 엣지형 백라이트 구입 수리기 (tistory.com)
49인치 4k 120Hz 모니터 다른 모델 엣지형 백라이트 구입 수리기
당근에서 나눔받은 백라이트가 고장난 와사비망고의 49인치 UHD(4k) 120Hz 모니터를 아래 글과 같이 수리하여 사용하고 있었습니다 당근 와사비망고 49인치 4k 120Hz 모니터 수리기(DIY) (tistory.com) 당근
robocomman.tistory.com
오늘은 모니터의 전원스위치를 교체하여
수리한 내용을 공유해 드립니다

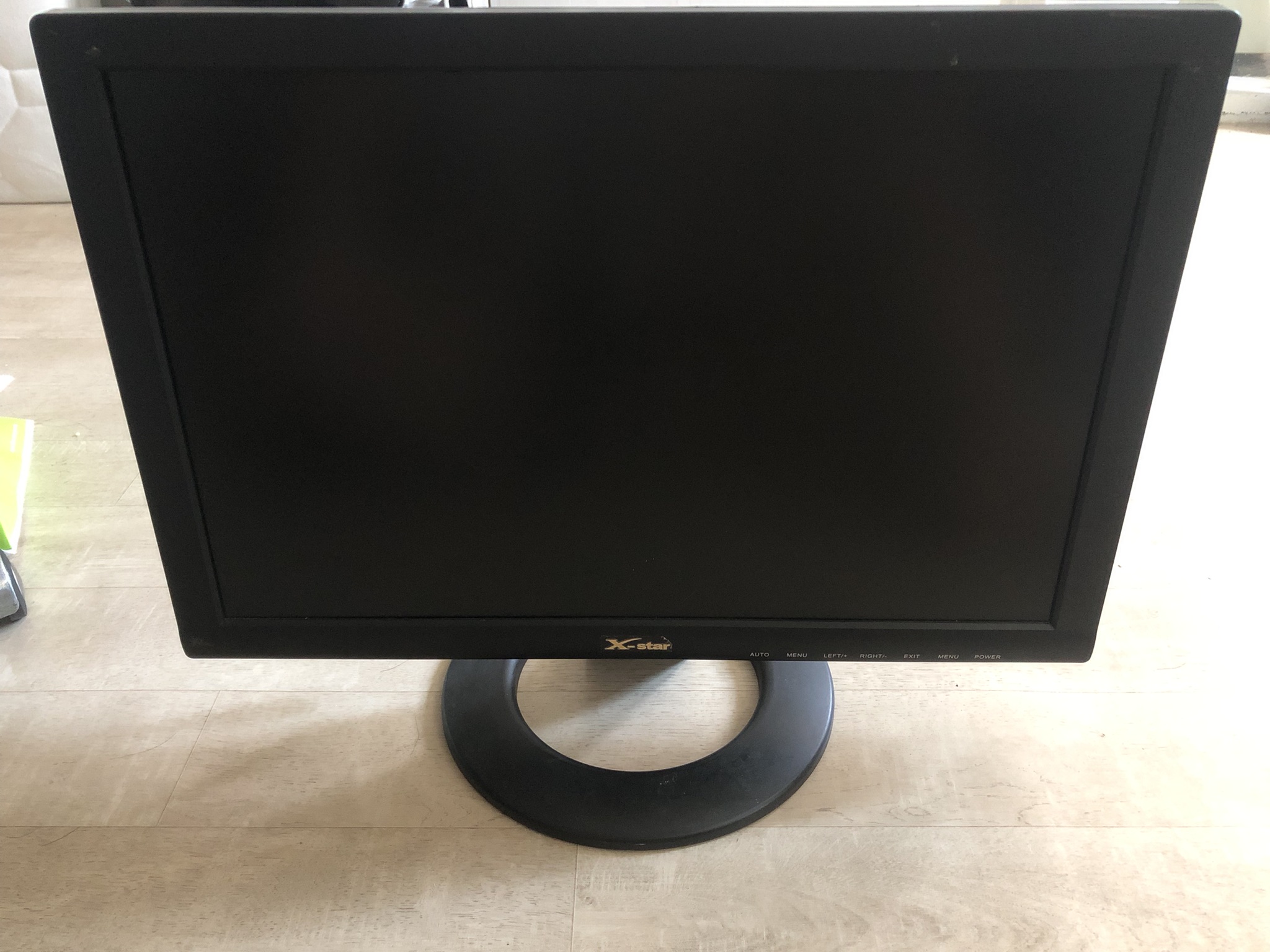

오늘의 환자입니다

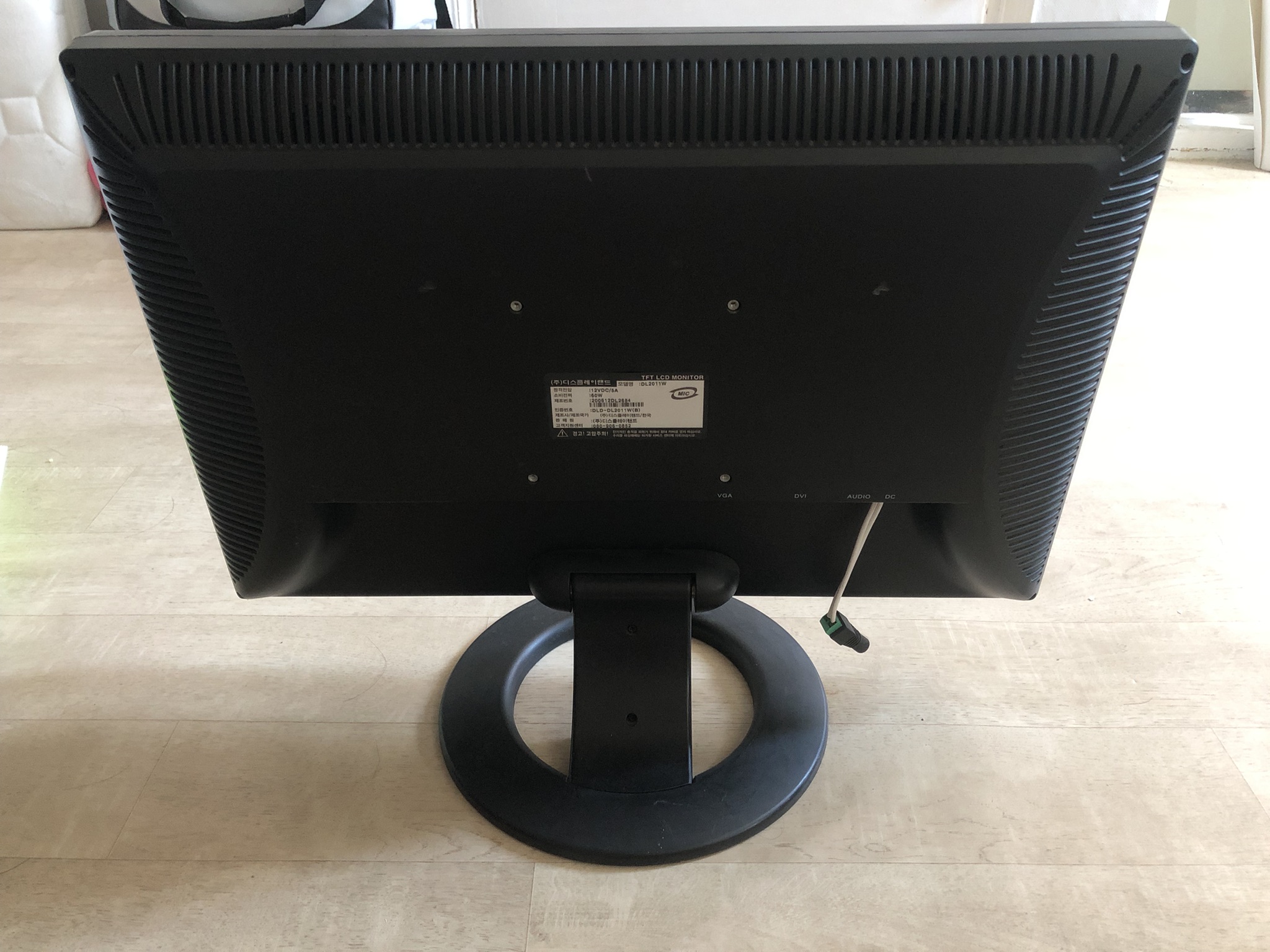

뒷면을 보면 이전에 부서진 전원단자를 떼어낸 후
전원선을 연장 후 전선용 어뎁터 단자를 붙여서 전원을 꼽기 편하게 수리한 것이 보입니다

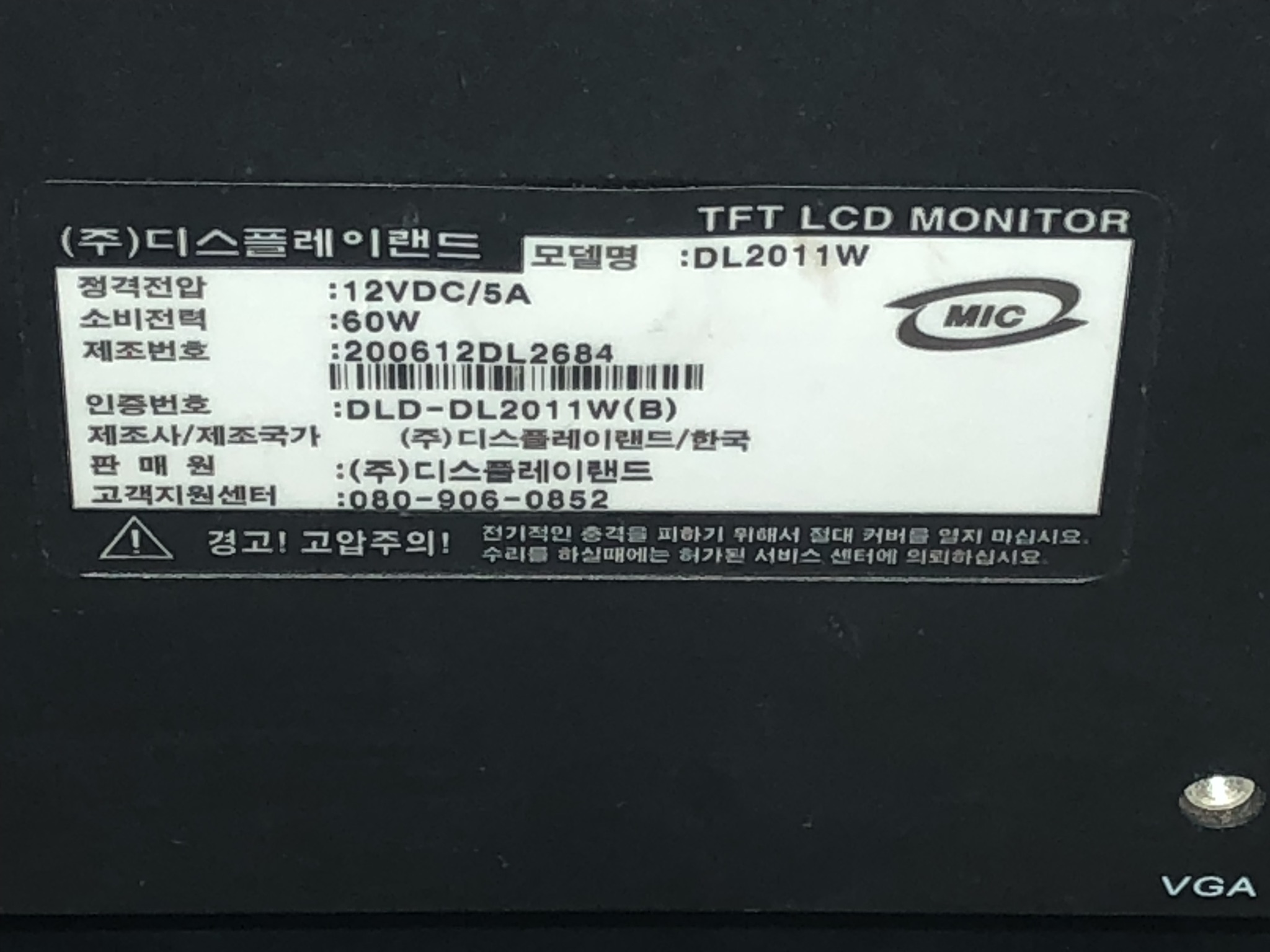

2006년 12월 제조한 모니터네요

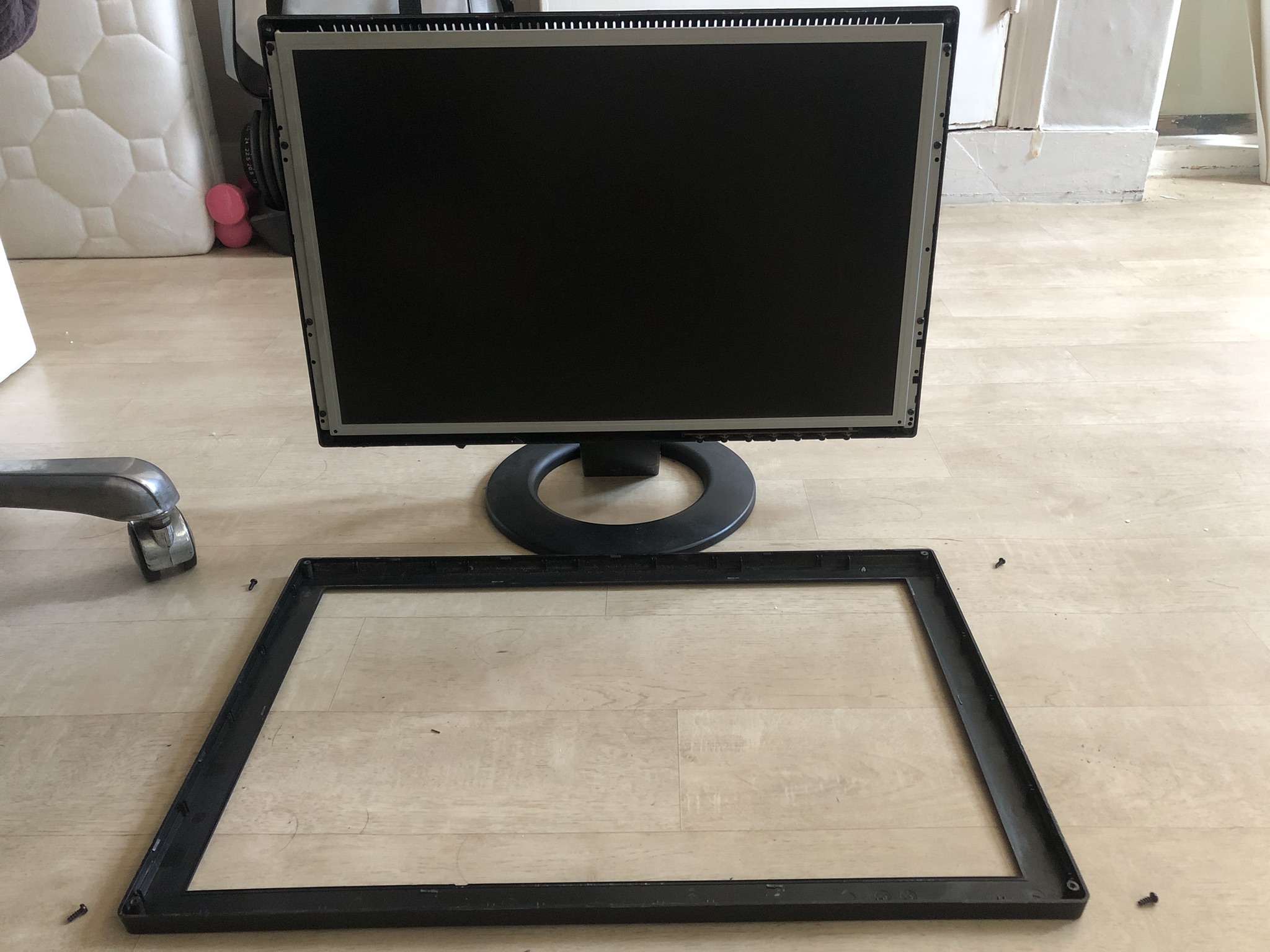

뒷면의 4개 나사를 풀어주고
앞면 케이스를 분리합니다
케이스는 플라스틱 홈으로 걸리는 구조이니
일자드라이버 등을 틈에 집어넣어서 앞쪽 케이스를 바깥쪽으로 밀면서
화면의 앞쪽으로 차근차근 힘을주면 조금씩 분리됩니다

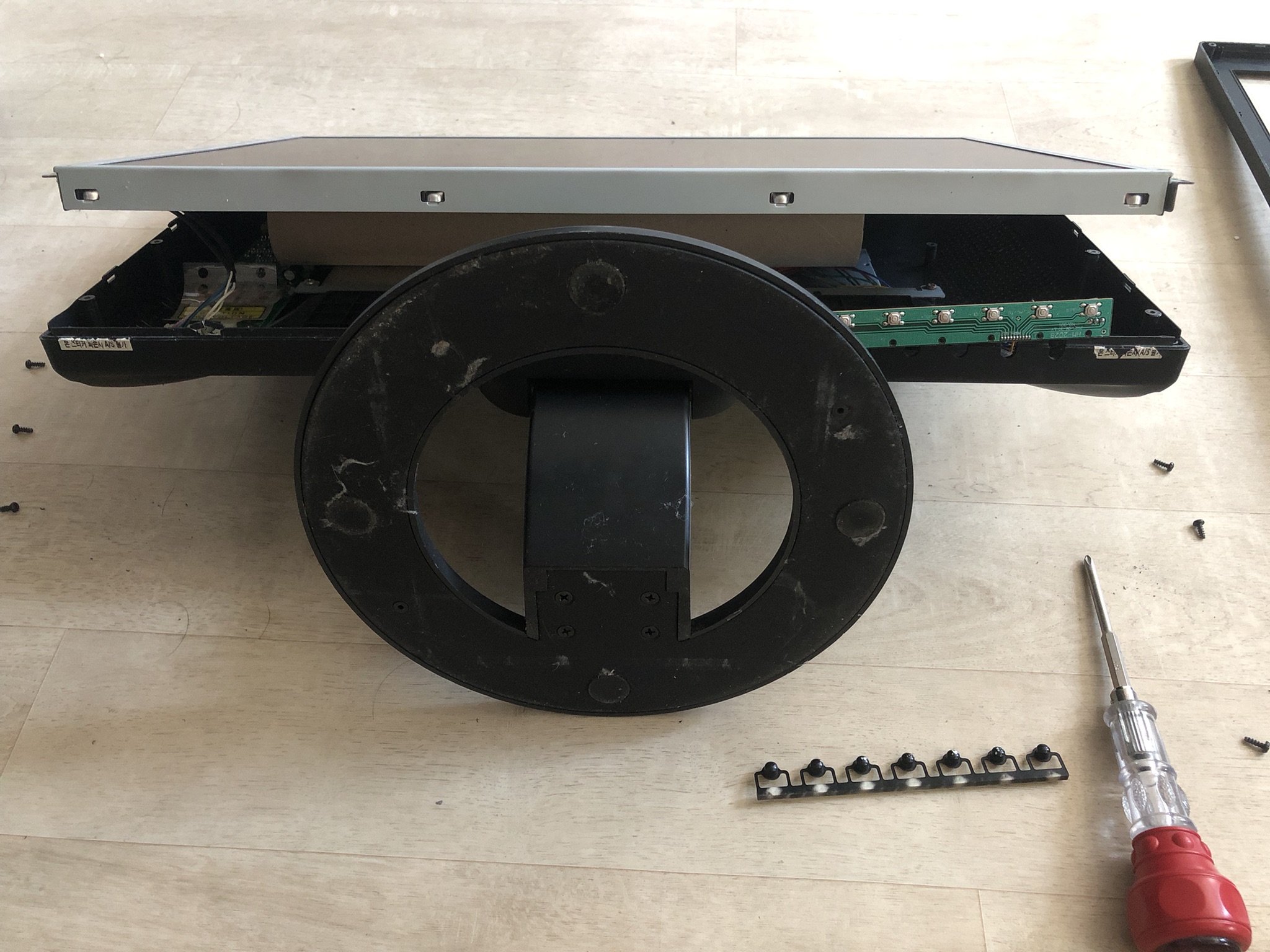

LCD 를 뒷면 케이스에서 분리할 수 있도록
좌 4개 우 4개의 나사를 풀어준 후
케이블 손상이 없도록 살짝 들어서 사이에 물건을 고여 놓은 사진입니다
위 사진의 우측을 보면 고장인 전원스위치가 위치한 PCB가 보입니다

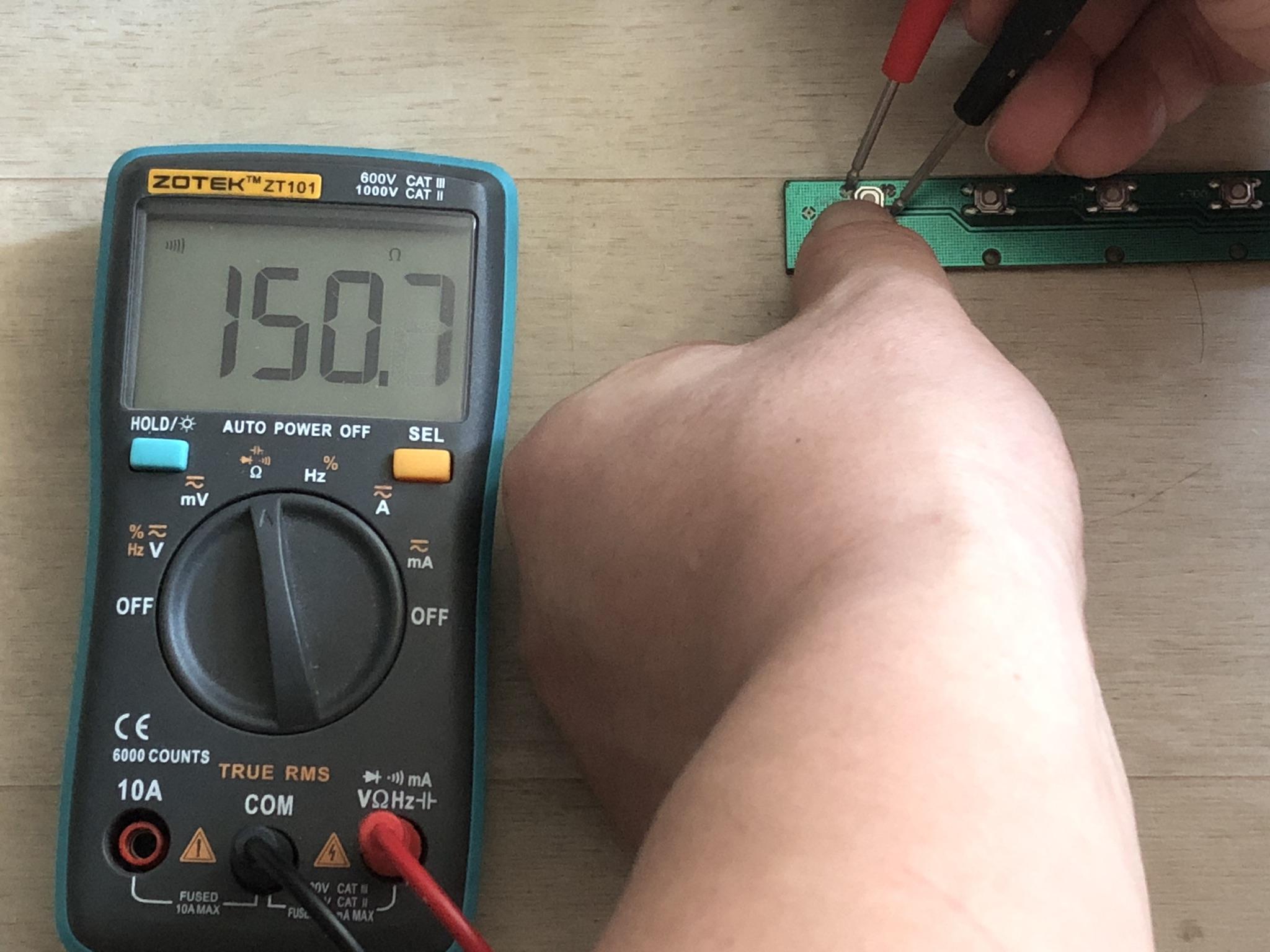

혹시 다른 스위치도 고장인지 멀티미터로 확인해 봅니다
다행히 저항값이 적당한 수준으로 다른 스위치들은 고장은 없습니다
멀티미터는 아래링크에서 구입할 수 있는 ZT101 입니다
https://s.click.aliexpress.com/e/_DmO2yRz
https://www.aliexpress.com/item/1005004478344902.html?aff_fcid=684d5734662440179424215433111bc6-1695530840277-02311-_DmO2yRz&tt=CPS_NORMAL&aff_fsk=_DmO2yRz&aff_platform=shareComponent-detail&sk=_DmO2yRz&aff_trace_key=684d5734662440179424215433111bc6-1695530840277-02311-_DmO2yRz&terminal_id=12484d8c6e9442ab9d8cba8df082d50e&afSmartRedirect=y
www.aliexpress.com

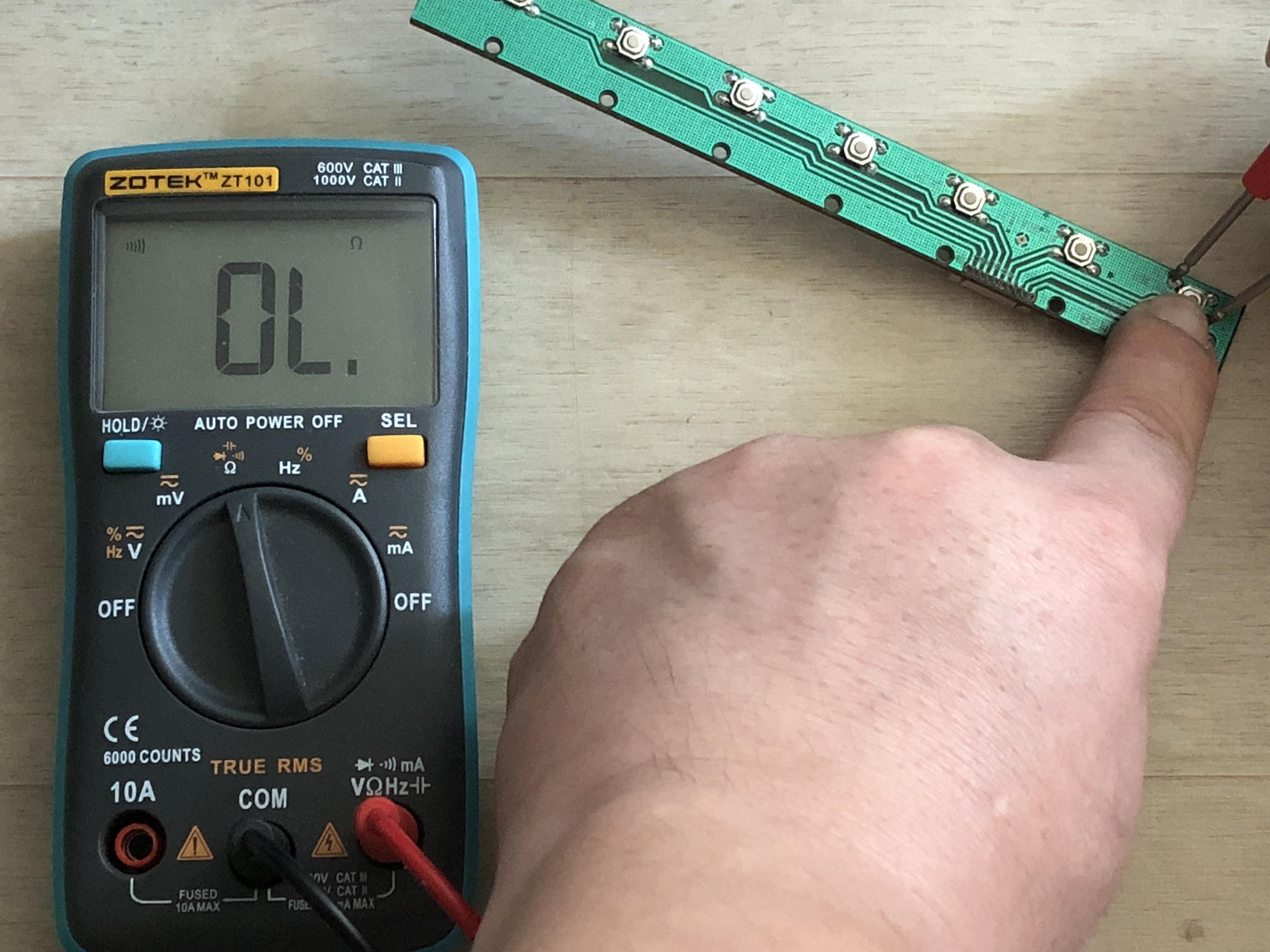

전원스위치는 아래 사진과 같이 눌러도
저항값이 무한대로 확실한 고장입니다
전원스위치는 SMD형 텍트 스위치인데
단자가 4개라서 인두로 떼기는 조금 어렵습니다
쉬운 방법으로 아래 글에서 소개했던
솔더링 플레이트를 사용하는 방법이 있는데
스위치 PCB의 뒷면에 전원 LED가 위치해서 사용할 수 없습니다
고장난 센서등 칩LED 교체하여 수리하기(DIY) (tistory.com)
고장난 센서등 칩LED 교체하여 수리하기(DIY)
잘 동작하던 LED 센서등이 갑자기 동작하지 않습니다 사전지식과 LED 테스터에 관해서는 아래의 글을 참고하세요 robocomman.tistory.com/410 65인치 TV 분해하여 백라이트 LED바 고장 확인 아래글에서 백
robocomman.tistory.com
아래글에서 사용했던 열풍기를 400도 정도로 설정하여 사용해 보았습니다
에어팟 작동시간이 줄어서 배터리 자가교체(DIY) (tistory.com)
에어팟 작동시간이 줄어서 배터리 자가교체(DIY)
에어팟 1세대를 당근마켓에서 2만원에 구입한 후 잘 쓰다가 이제는 에어팟 오른쪽의 배터리가 10분도 지속되지 않아서 사용할 수 없는 상태였습니다 에어팟 프로가 아닌 에어팟 1세대와 2세대는
robocomman.tistory.com

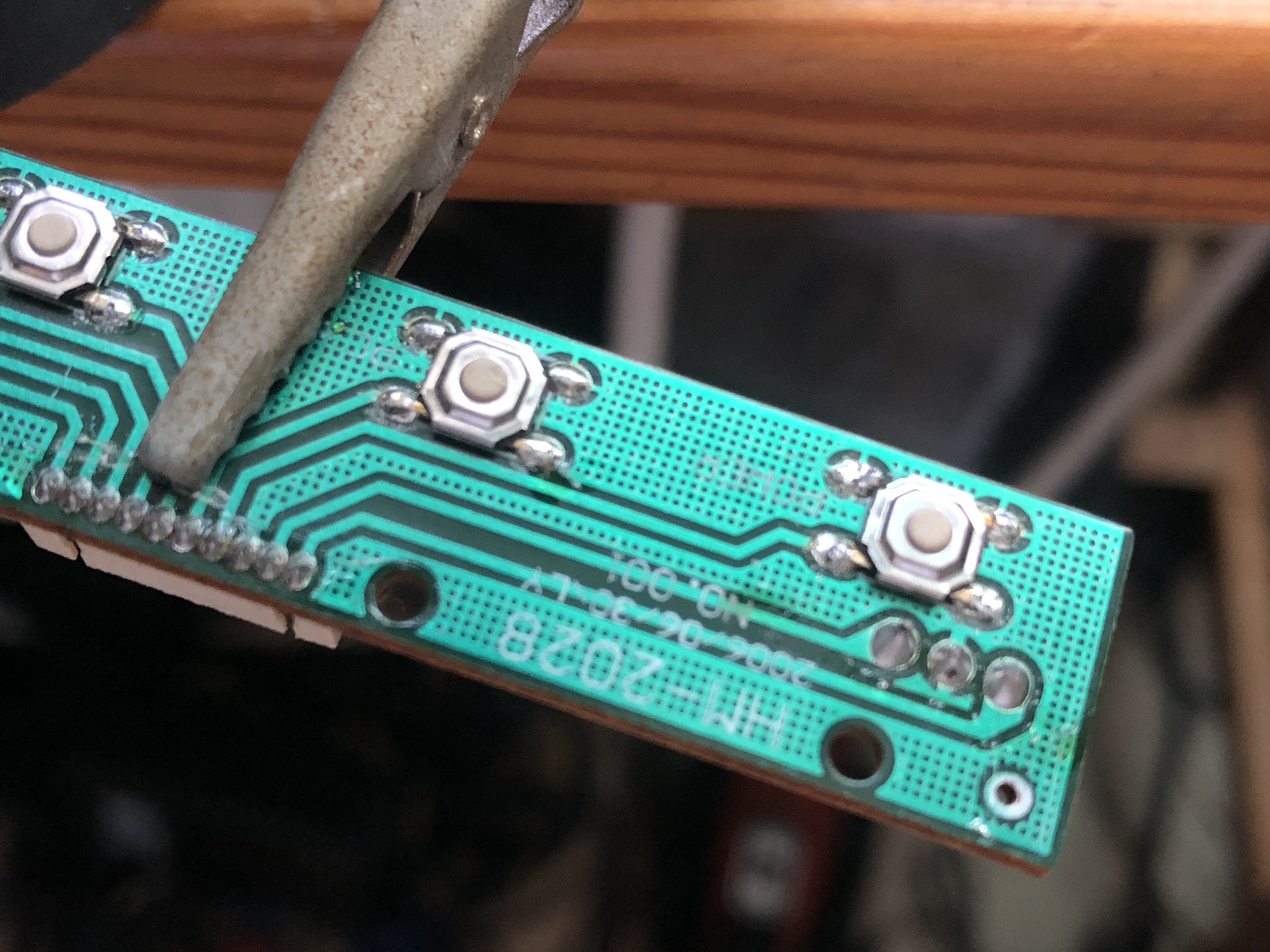

아래 사진의 오른편 아래쪽과 같이
고장난 스위치가 깔끔하게 분리되었습니다

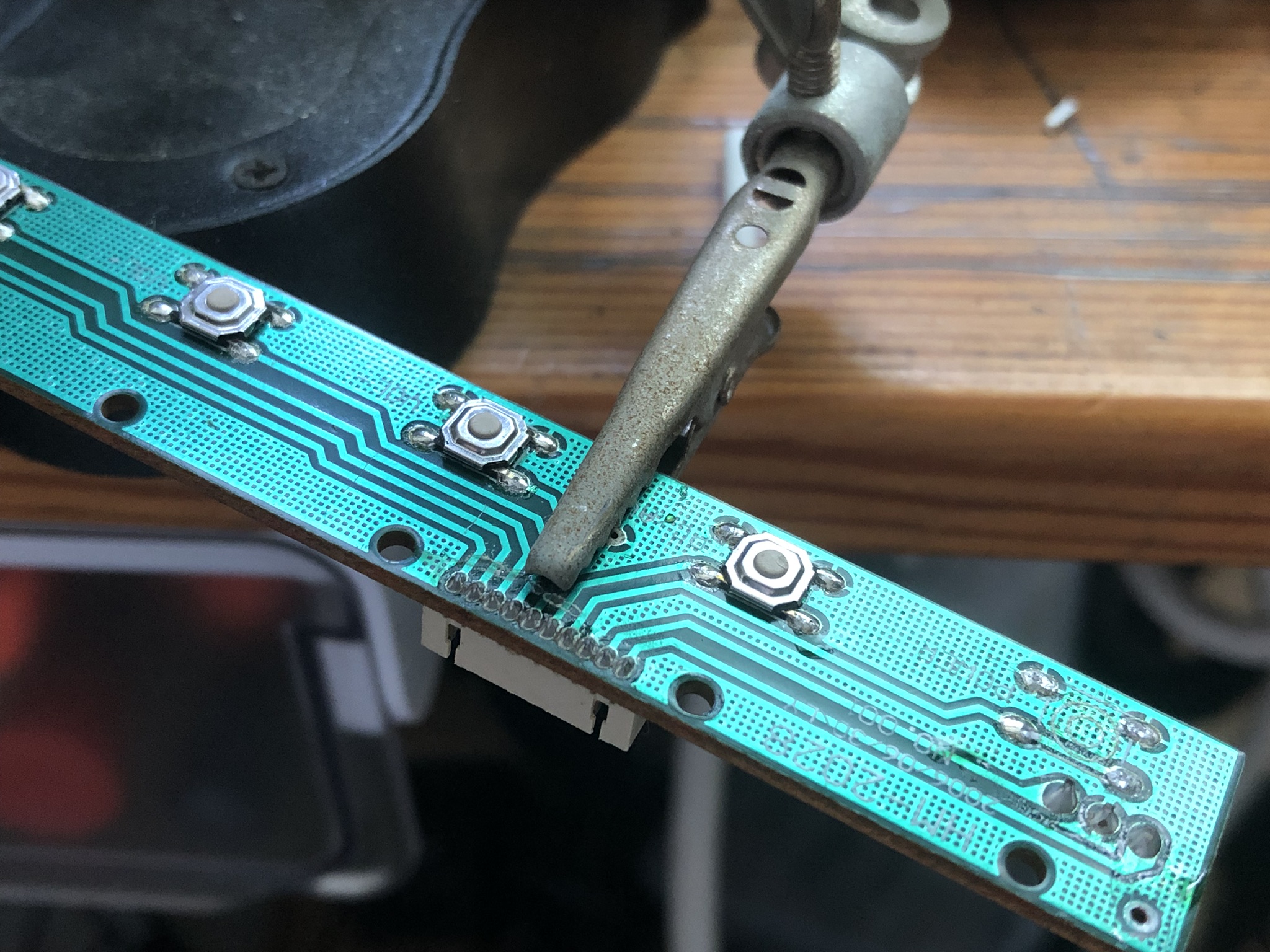

새 스위치는 멀티미터로 정상여부를 확인 후
아래 사진과 같이 납땜하였습니다
인두는 아래의 글에서 소개한 제품을 사용하였습니다
에어팟 배터리 교체용 고급인두기 HAKKO T12 저렴하게(13$) 마련하기 (tistory.com)
에어팟 배터리 교체용 고급인두기 HAKKO T12 저렴하게(13$) 마련하기
알리에서 가성비 좋은 제품을 잘 찾으면 개인 DIY 용도로는 더할 나위없이 좋은 제품이 있습니다 인두기에서 가장 유명한 브랜드로 일본의 HAKKO가 있습니다 그 중 T12 형식의 인두기는 출시된 지
robocomman.tistory.com
위 사진에 보이는 PCB 집게는 아래 제품입니다
https://s.click.aliexpress.com/e/_DeY4Yun
https://www.aliexpress.com/item/1005005369654957.html?aff_fcid=86735d2b2cdb463d8d573ea8d87df5bb-1695533781251-02869-_DeY4Yun&tt=CPS_NORMAL&aff_fsk=_DeY4Yun&aff_platform=shareComponent-detail&sk=_DeY4Yun&aff_trace_key=86735d2b2cdb463d8d573ea8d87df5bb-1695533781251-02869-_DeY4Yun&terminal_id=628319338851403dafb5673cb414d0b5&afSmartRedirect=y
www.aliexpress.com
SMD 텍트 스위치는 아래 제품입니다
https://s.click.aliexpress.com/e/_DeCYql9
https://www.aliexpress.com/item/32669552433.html?aff_fcid=c60f8bba955c41199849e7fec6f8e460-1695533983100-09722-_DeCYql9&tt=CPS_NORMAL&aff_fsk=_DeCYql9&aff_platform=shareComponent-detail&sk=_DeCYql9&aff_trace_key=c60f8bba955c41199849e7fec6f8e460-1695533983100-09722-_DeCYql9&terminal_id=4ff51bd9e4004ee1a3c2a19f23c1cead&afSmartRedirect=y
www.aliexpress.com
간단히 조립하여 동작시킨 모습을
아래 동영상에서 확인하세요
2006년 제조이므로 17년 된 모니터지만 잘 동작합니다
DVI단자와 RGB 단자가 있어서
DVI to HDMI 케이블을 사용하면 사용에 지장이 없습니다
오늘은 17년된 20인치 1680x1050 LCD 모니터의
전원스위치를 수리한 내용을 공유해 드렸습니다
