49인치 4k 120Hz 모니터 파워보드 수리 완료(DIY)

아래 글에서

49인치 4k 120Hz 모니터의 파워보드 고장 증상을 검토하였습니다

49인치 4k 120Hz 모니터 파워보드 고장 수리 검토

49인치 4k 120Hz 모니터 파워보드 고장 수리 검토



유투버 피엘테크님의 네이버 카페(https://cafe.naver.com/f-e/cafes/30410355)에 문의하니

검게 그을린 트랜스 단자를 보강하라는 조언을 받았습니다



아래는 카페에 올린 질문 글의 링크입니다

49인치 120Hz 모니터 수리 문의 - 수리완료 : 네이버 카페

49인치 120Hz 모니터 수리 문의 - 수리완료

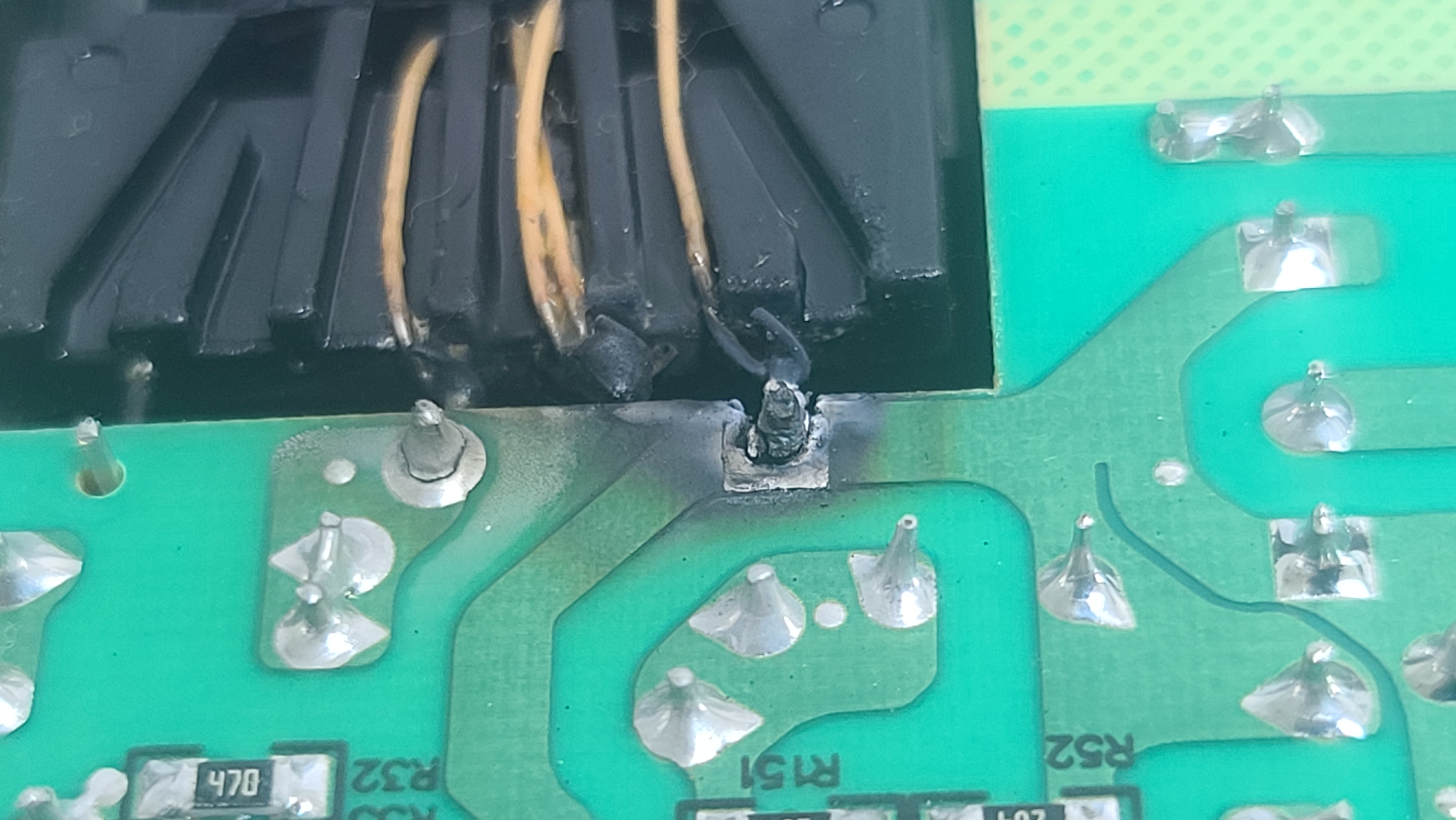

보강을 위해 PCB 보드를 풀어서 납땜이 있는 뒷면을 살펴봅니다

위 사진과 같이 열을 받아서 PCB가 조금 손상되었습니다



그런데 검게 그을린 단자의 왼쪽 단자를 보면 검게 그을리지는 않았지만

납땜에 균열이 발생했습니다



고장의 원인을 알 것 같습니다

검게 그을린 단자도 납땜에 균열이 있어서

전류가 흐를 수 있는 곳이 좁아지고 접촉문제까지 생겨서 많은 열이 발생하면서

그을리고 PCB까지 손상된 것입니다



주변을 살펴보니 다른 부위들은 다리가 6개 이상이라

트랜스 무게가 분산되어서 납땜에 크랙이 발생하지 않고 멀쩡합니다



고장이 발생한 부위만

다리가 3개이고 그 중 2개만 납땜되어 있습니다

납땜만 안전하게 잘 해주면 수리가 될 것 같습니다

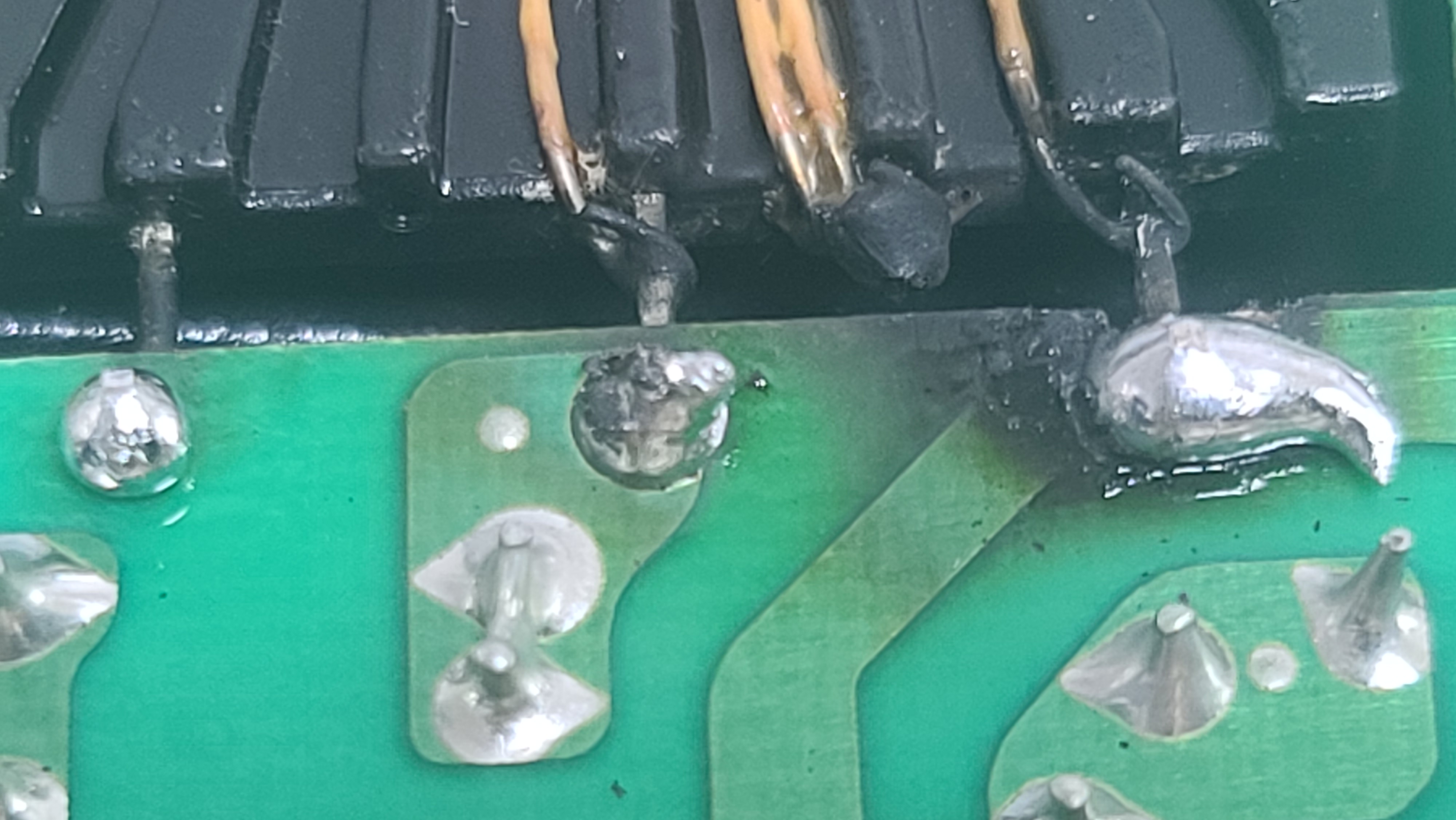

아래 사진과 같이

이쁘지는 않지만 튼튼하게 납땜을 해 주고

납땜과 패턴이 없는 안 쓰는 아래 사진의 왼쪽 단자도 트랜스 무게 분산을 위해 납땜을 해 주었습니다

멀티미터로 확인해보니

납땜이 잘 되어 도통테스트에 이상이 없습니다



완전 조립하기 전에

살짝 동작시켜보니 잘 동작합니다

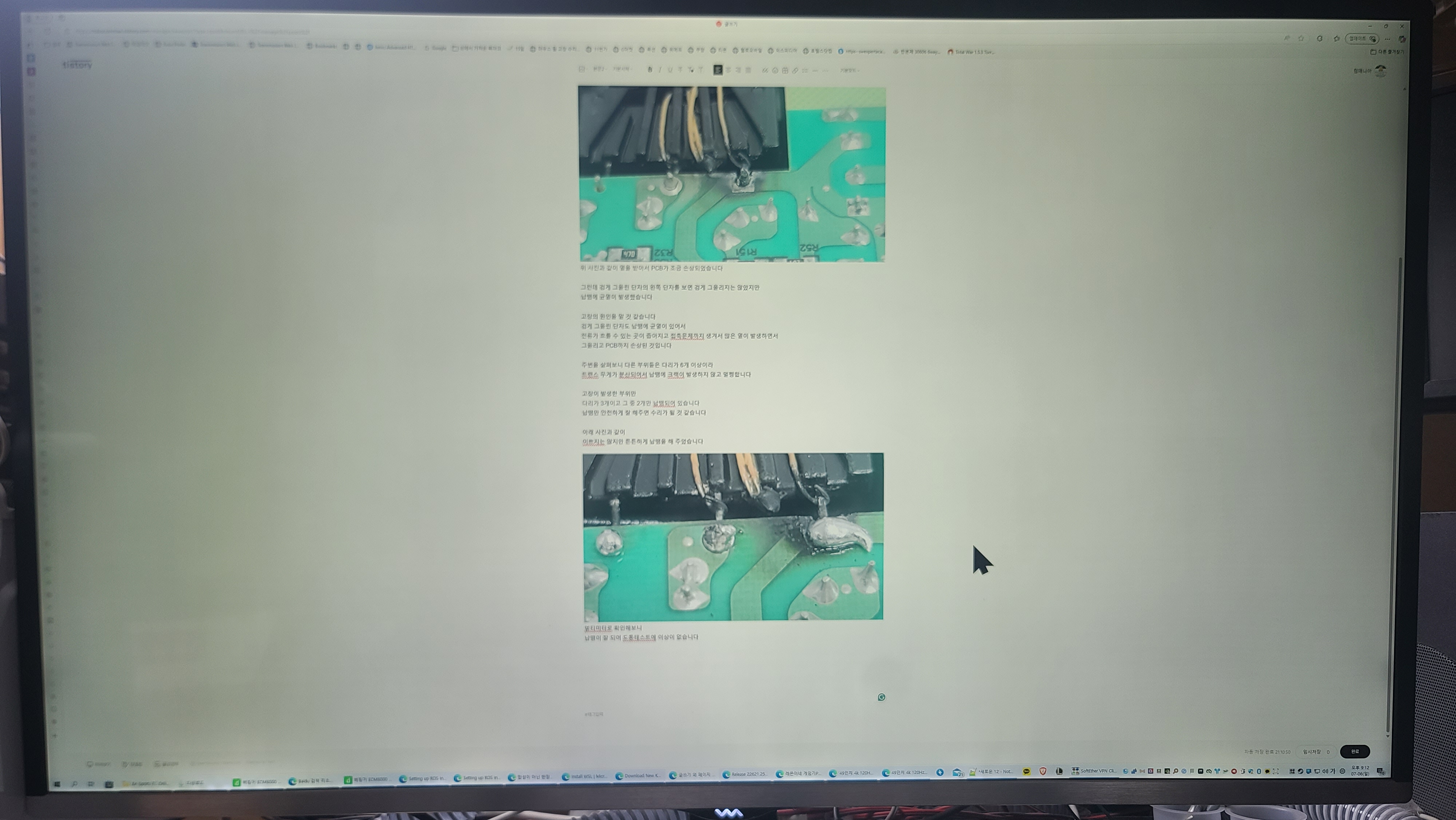

완전히 조립하고 설치해서 동작시켜 봅니다

위 사진과 같이 설치한 후에도 수리한 모니터가 잘 동작하여

블로그를 작성하고 있습니다



오늘은 49인치 4k 120Hz 모니터 파워보드를 수리한

내용을 공유해 드렸습니다



완벽한 조언을 주신 피엘테크님께 감사드립니다~
