49인치 4k 120Hz 모니터 다른 모델 엣지형 백라이트 구입 수리기

당근에서 나눔받은

백라이트가 고장난 와사비망고의 49인치 UHD(4k) 120Hz 모니터를

아래 글과 같이 수리하여 사용하고 있었습니다

당근 와사비망고 49인치 4k 120Hz 모니터 수리기(DIY) (tistory.com)

당근 와사비망고 49인치 4k 120Hz 모니터 수리기(DIY)



하지만 백라이트 전체를 교체한 것이 아니라

고장난 LED만 바꿔준 것이라 점점 다른위치의 LED들이 고장나서

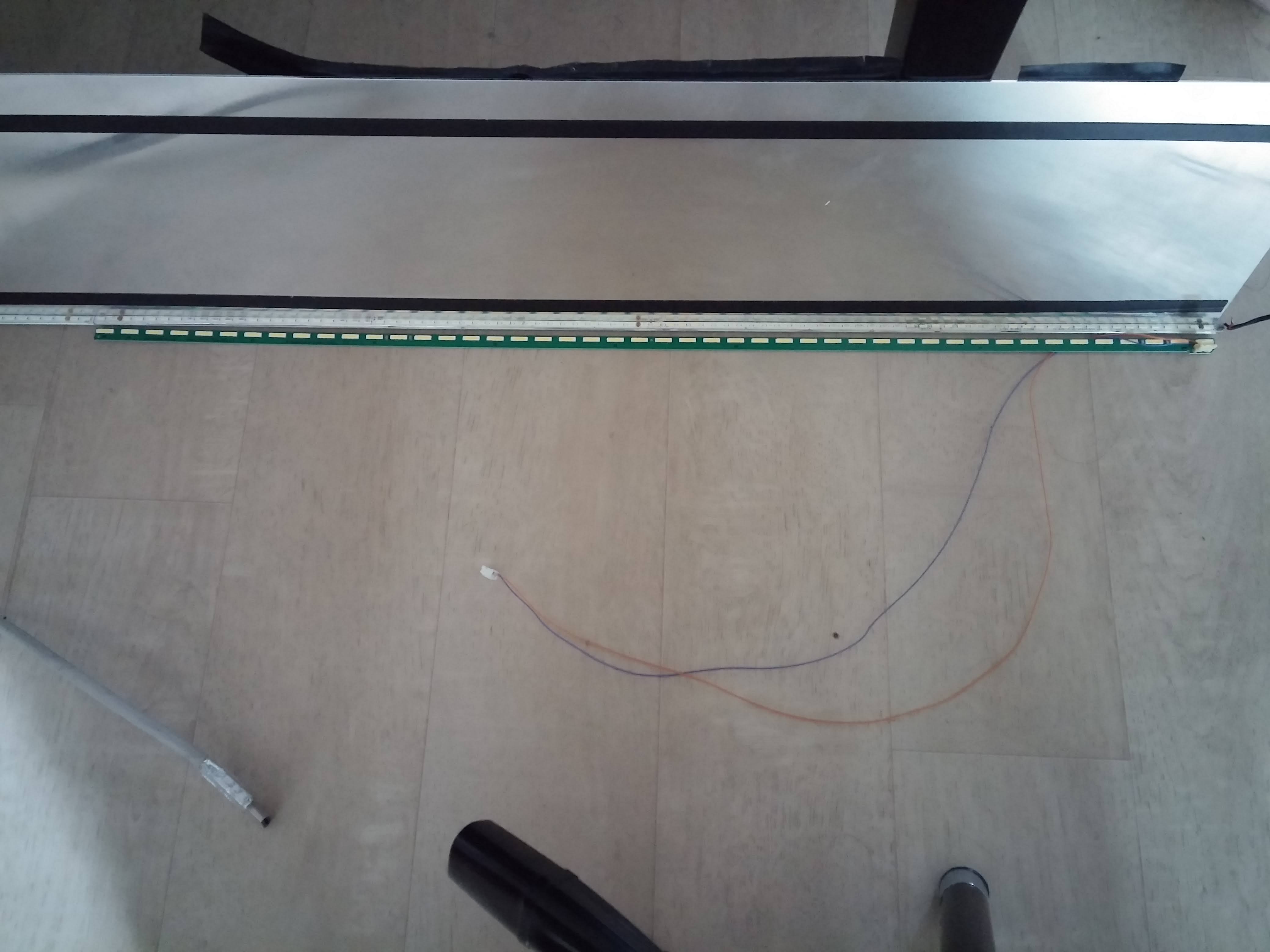

아래 사진과 같이 더 이상은 그대로 쓸 수 없는 지경에 이르렀습니다

가운데 쪽만 절반 정도 보이고

양쪽의 절반 정도는 하단에만 위치한 엣지형 백라이트가 켜지지 않아서 보이지 않습니다



점점 다른위치의 LED가 하나씩 고장나는 것을 보면서

백라이트 전체를 교체하여 수리하기 위해 알리를 찾아보니

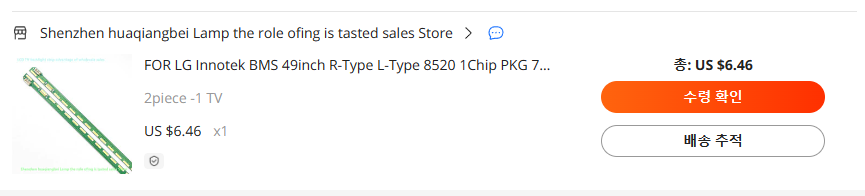

아래의 백라이트의 크기가 가장 유사하여 주문하였습니다

같은 백라이트를 주문하실 분은 아래 링크를 이용하세요

https://ko.aliexpress.com/item/1005003904323432.html

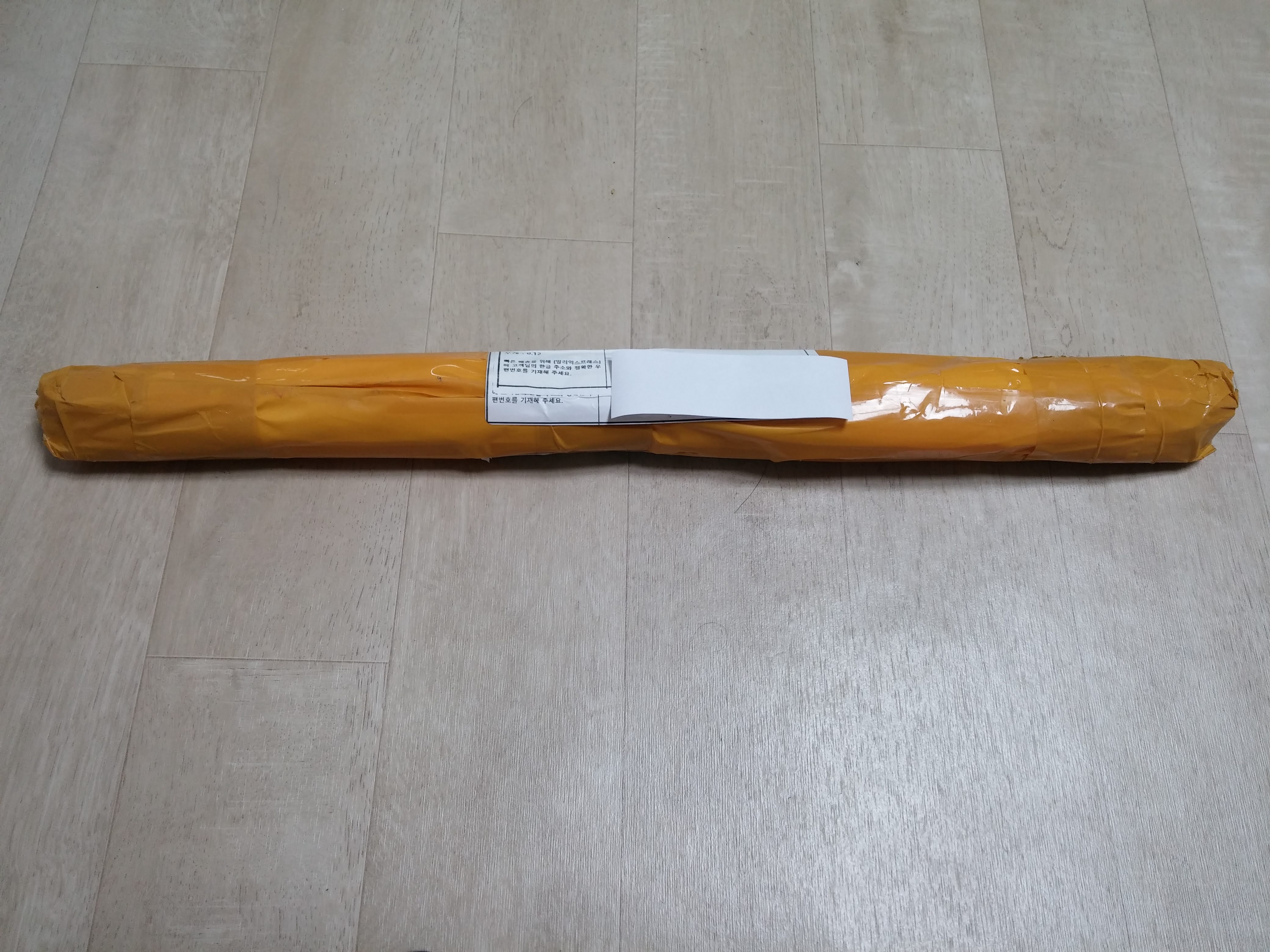

배송받은 상태입니다

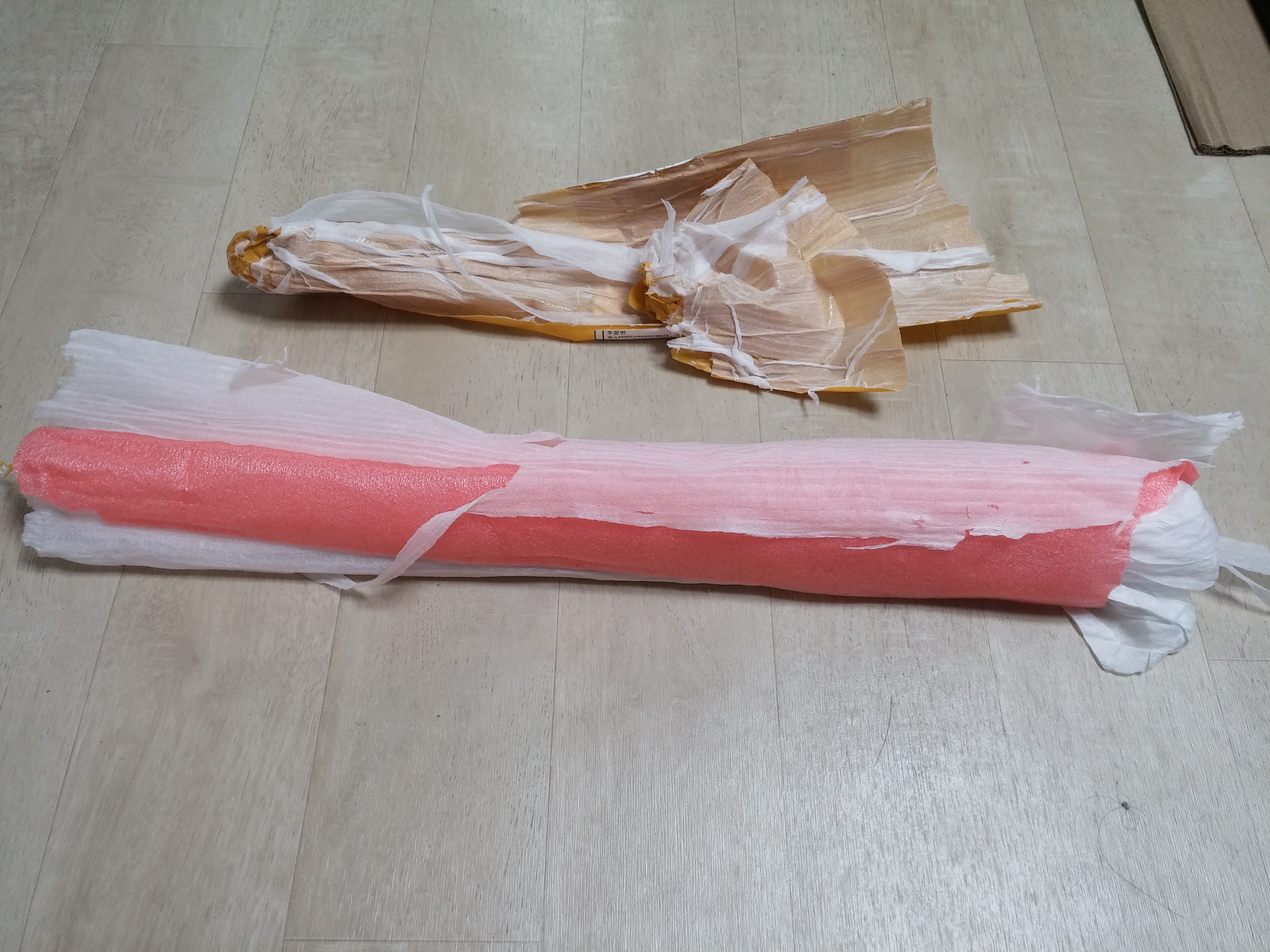

겉의 테이프를 뜯어내니 약간의 완충제들이 있습니다

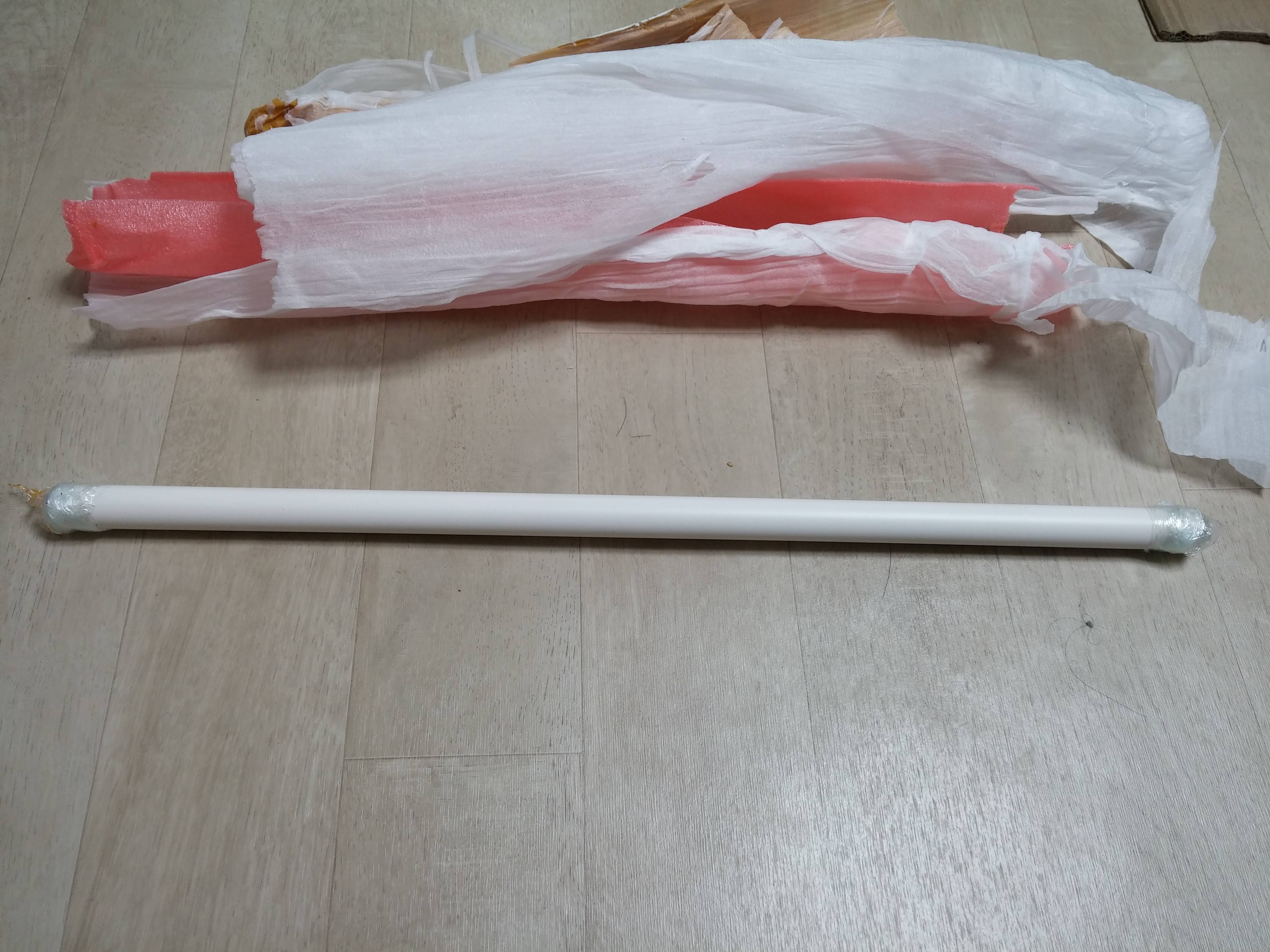

완충제를 벗겨내니 PVC 파이프에 안전하게 배송되었습니다



기존 백라이트가 54cm 이었고

구입한 백라이트가 535mm 라 거의 비슷하여 구입하였는데

아래 사진과 같이 거의 길이가 맞습니다



분해과정이 궁금하신 분은 아래 글을 참고하세요

당근 와사비망고 49인치 4k 120Hz 모니터 수리기(DIY) (tistory.com)

당근 와사비망고 49인치 4k 120Hz 모니터 수리기(DIY)

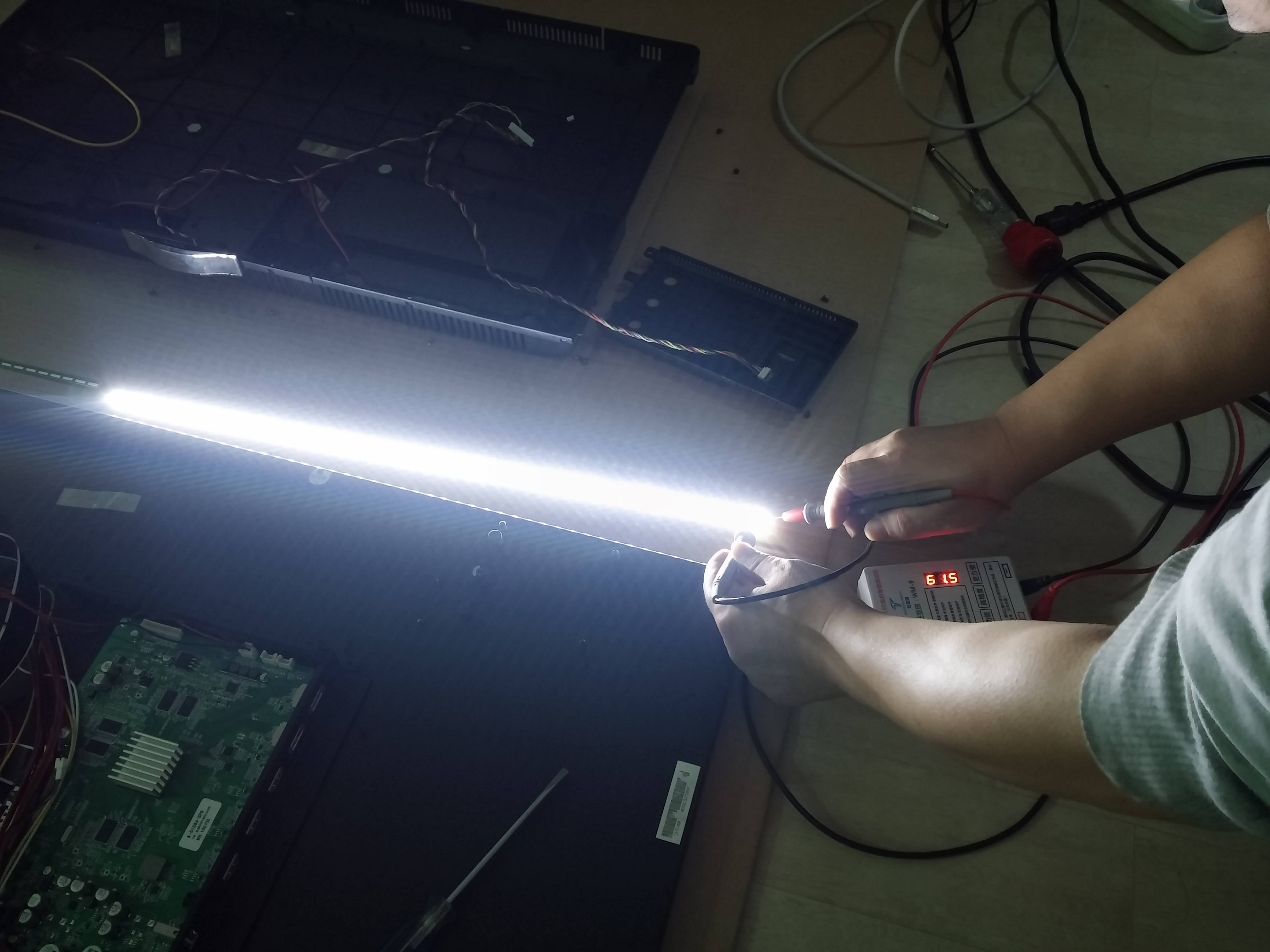

배송받은 백라이트가 정상인지 확인을 위해

LED 테스터로 확인해 봅니다

아래 사진과 같이 정상입니다



LED 테스터가 궁금하신 분은 아래 글을 참고하세요

https://robocomman.tistory.com/407

LED 전등 추천 및 수리(DIY)



구입한 백라이트는 LED 개수도 다르고

LED의 크기도 다릅니다



모니터에 설치되어 있는 기존의 보드에 연결해도 켜질지 알 수 없습니다

혹시나 해서 인터넷에 검색해보니

LED 전원을 공급해주는 보드인 MEGMEET AMP3618은 정전류식이네요

정전류식이라면 LED 개수는 관계없이 켜질 수 있을 것 같습니다



임시로 전선을 연결하여 테스트 해보니 아래 동영상과 같이 켜집니다





모니터의 기존보드로 문제없이 켜지는 것을 확인했으니 백라이트만 교체하면 잘 작동할 것으로 보입니다



위 동영상에서 오른쪽 백라이트는 희미하게 켜져서 원인을 찾아보니

연결된 선은 문제가 없고 모니터 기존보드의 커넥터와 PCB의 납땜이 떨어져서 접촉불량이 발생하네요

다행히 PCB는 이상없네요

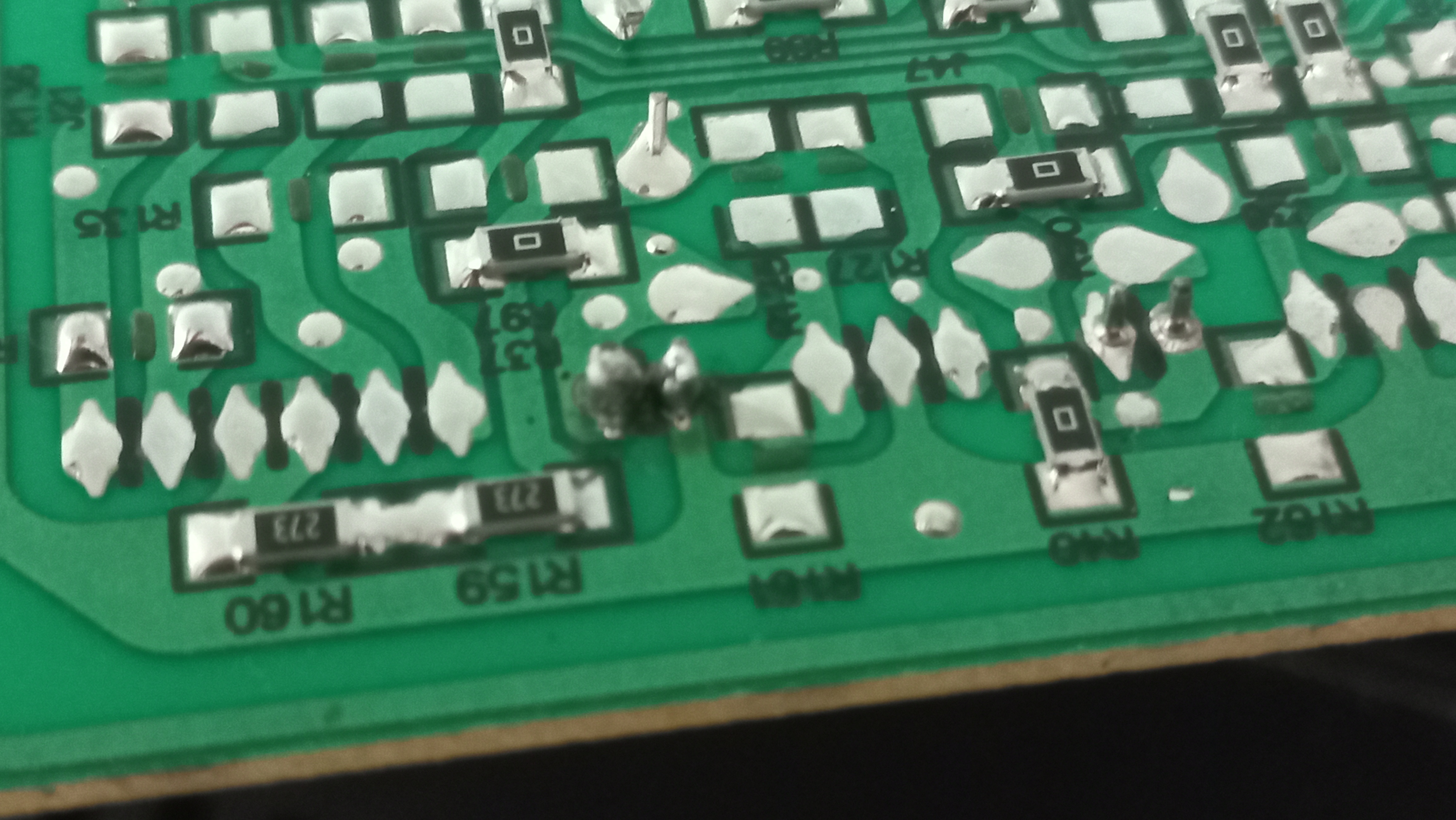

아래 사진과 같이 다시 납땜해 주었습니다

납땜이 못생겼지만 튼튼하게는 납땜되었습니다

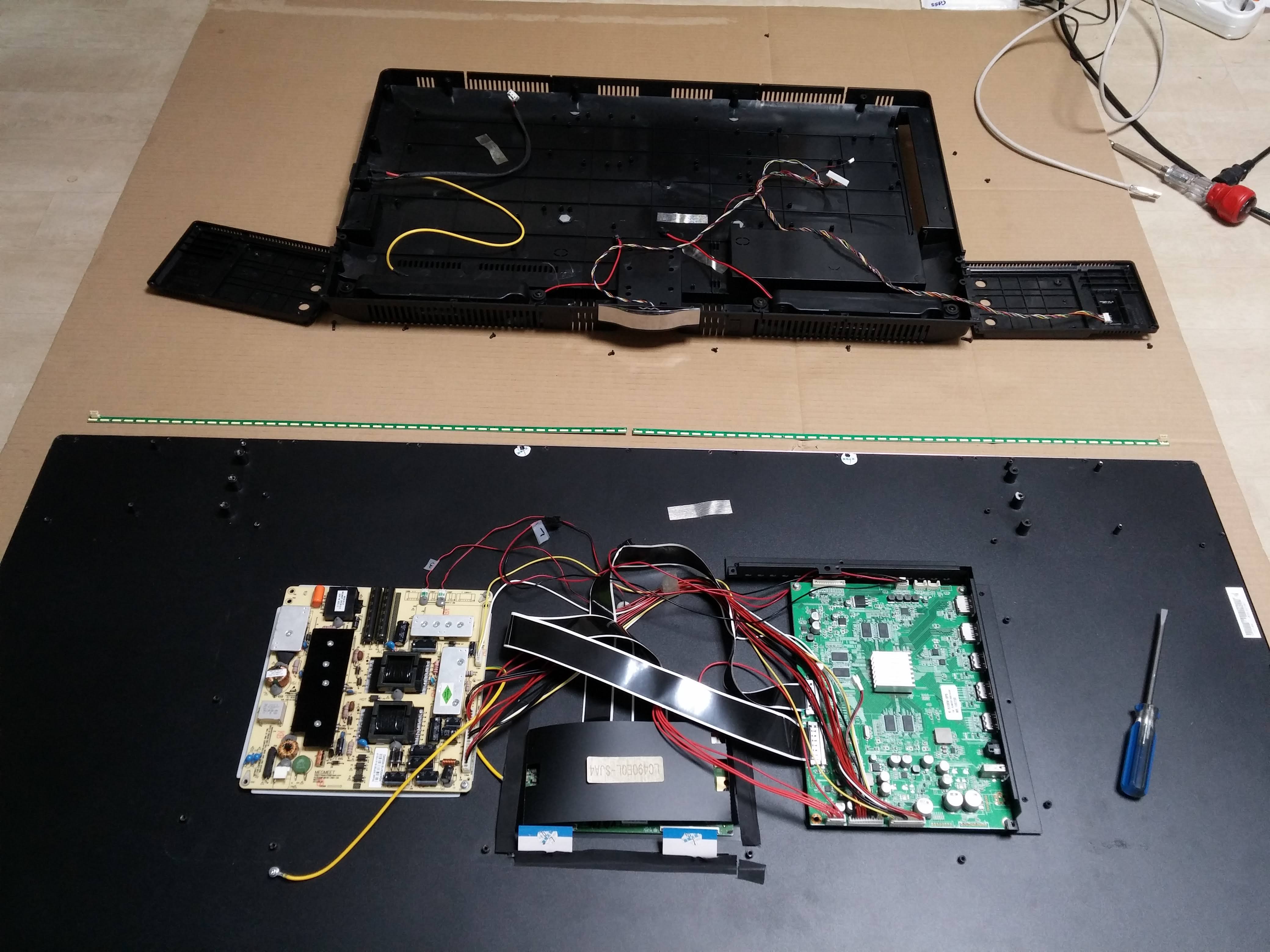

교체를 위해 분해한 기존 백라이트와 비교사진입니다

백라이트의 길이는 거의 비슷하지만

LED 크기도 다르고 백라이트 보드에서의 상하 위치도 조금 다릅니다



위 사진에서 오른쪽 끝의 커넥터는 백라이트를 TV에 설치할 때 간섭이 됩니다

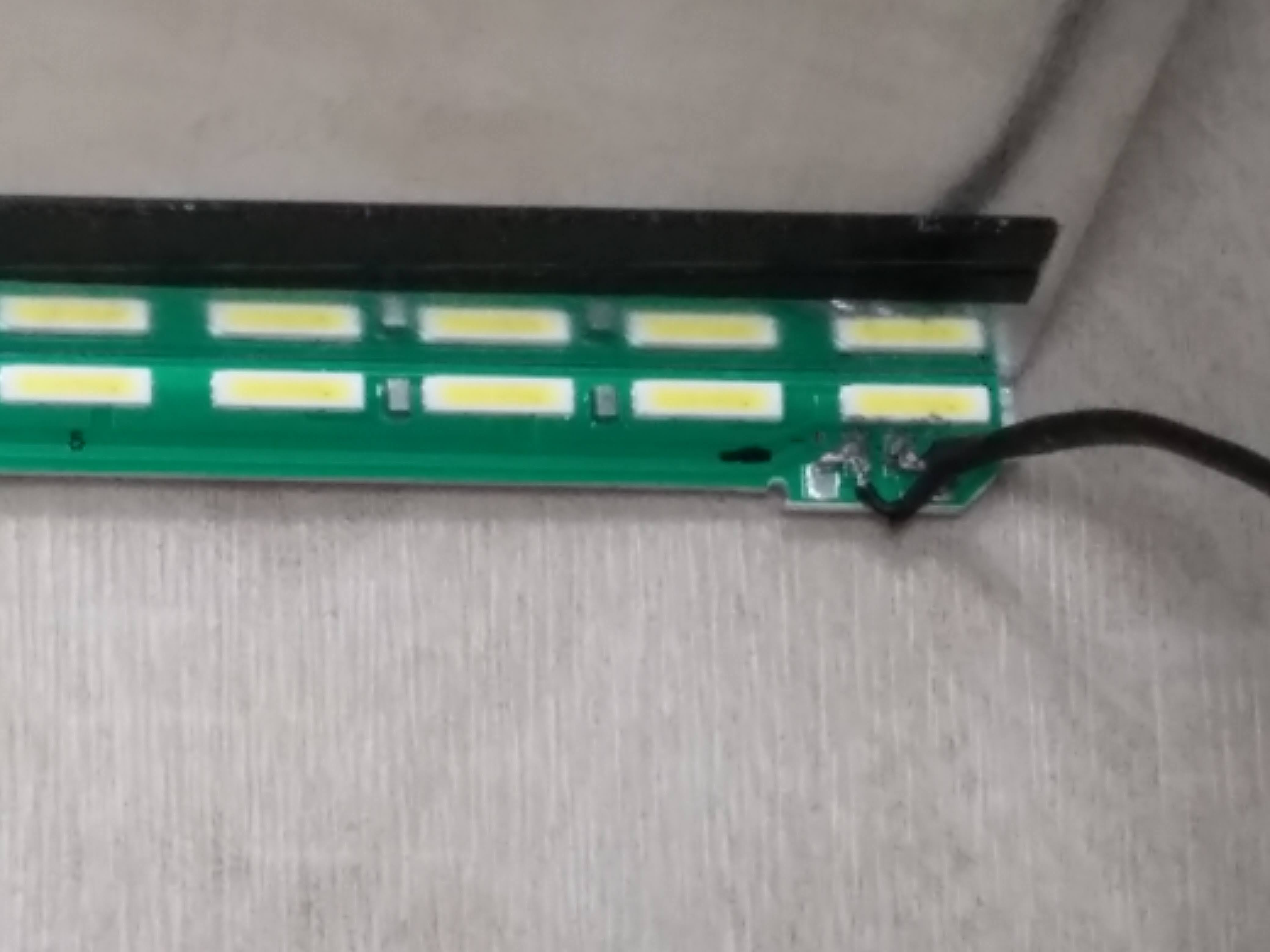

솔더링 플레이트를 이용하여 커넥터를 제거하고

아래 사진과 같이 LED 전원선을 납땜해 주었습니다



솔더링 플레이트가 궁금하신 분은 아래 글을 참고하세요

https://robocomman.tistory.com/429

고장난 센서등 칩LED 교체하여 수리하기(DIY)

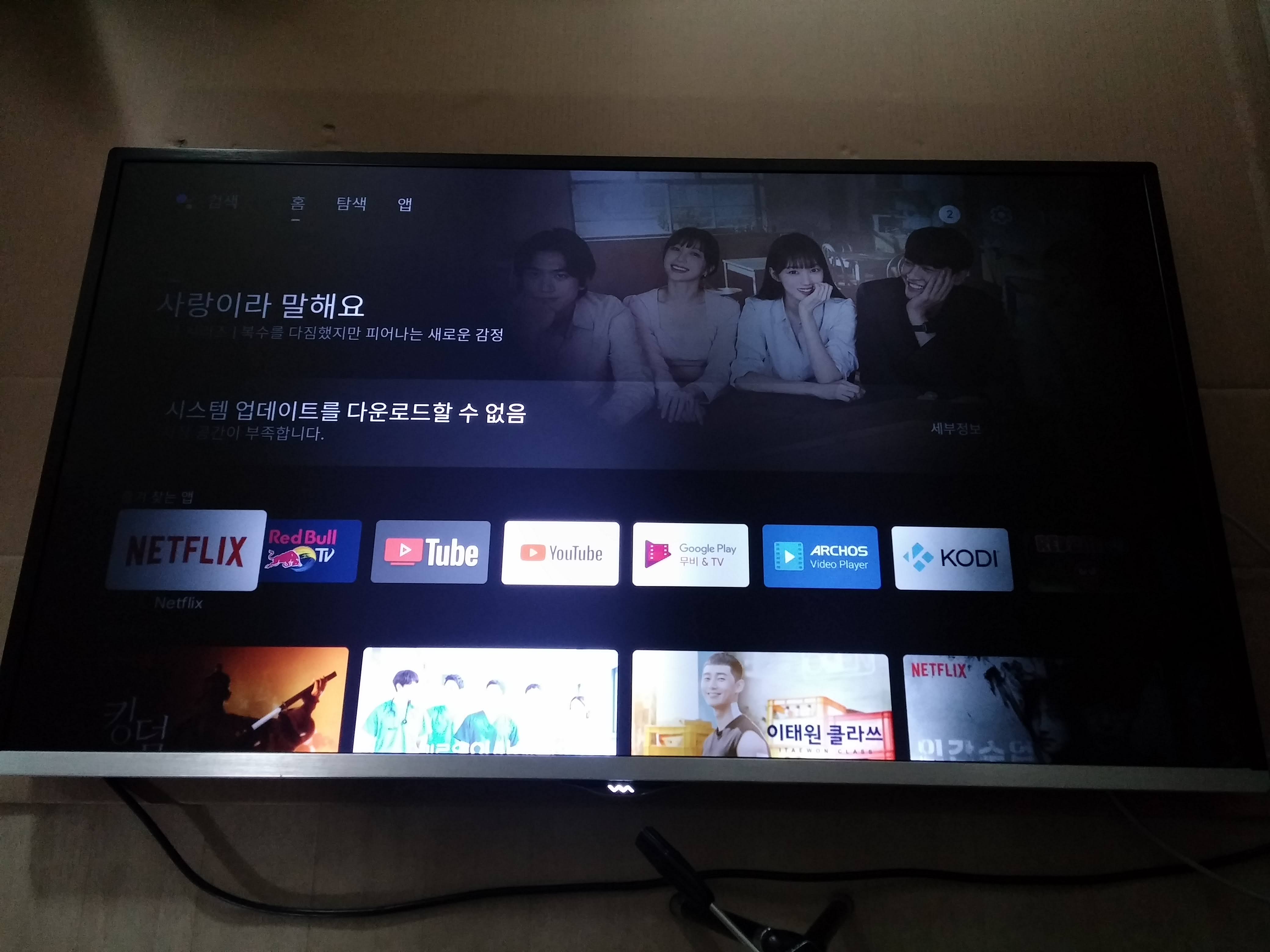

백라이트 교체가 되었으니 조립해서 동작시켜 봅니다

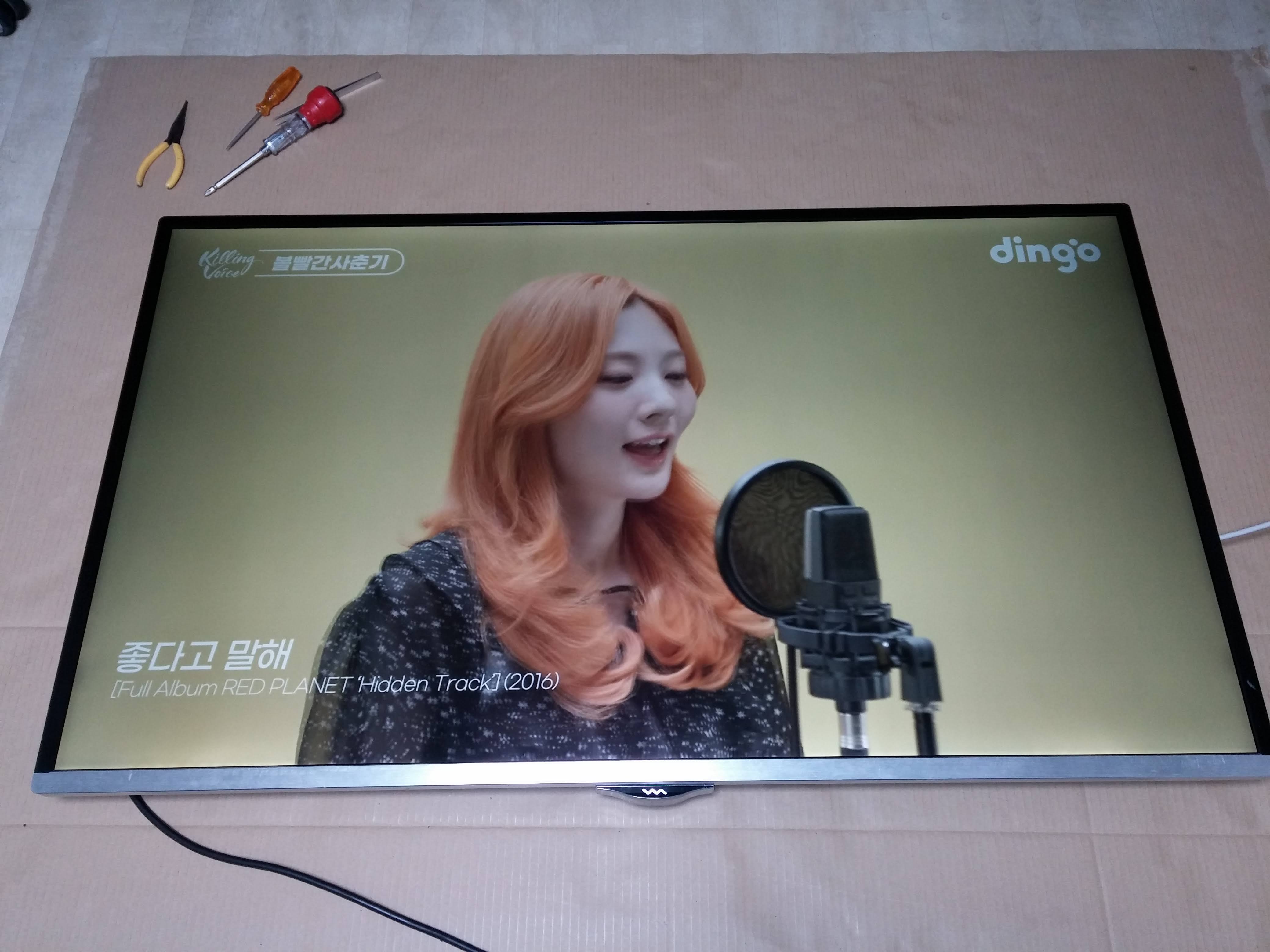

아래 사진과 같이 잘 동작합니다



백라이트가 기존의 것과 LED 바의 상하위치가 조금 다른 관계로

LED가 위치해야하는 도광판 위치에 딱 맞지 않아서

맨 하단은 조금 밝게 켜지고

전체화면은 대체로 약간 어둡습니다



하지만 백라이트 구입비로 6$정도만 사용하여

정상적으로 사용할 수 있게 되어서 만족스럽습니다

교체한 백라이트는 새 백라이트니 고장나려면 짧아도 1년은 넘게 사용할 수 있겠지요



이제는 다른 모델의 백라이트를 사용해도 잘 켜진다는 것을 알았으니

도광판 위치에 잘 맞으면서도

길이가 비슷한 백라이트가 있는지 찾아봐서

다시 백라이트 교체할 때는 제대로 균일한 화면을 볼 수 있게 해야겠네요



오늘은 다른 모델의 백라이트를 구입하여

끝판왕 모니터인 49인치 4k 120Hz 모니터를

수리한 과정을 공유해 드렸습니다



내용이 도움되었다면 아래의 공감 하트를 클릭해 주시고
질문은 댓글 달아주세요~
또한 필요한 분들에게 아래의 큼지막한 카톡버튼이나 화면 바깥쪽의 아이콘들을 사용하여 전달해 주시면 좋겠습니다~
후원은 카톡버튼의 위에 있는 Buy me a coffee 를 이용해 주세요~
